1 PROYECTOS DE DESALINIZACIÓN AGUAS DE ANTOFAGASTA S.A
Víctor Gutiérrez A. Octubre 2017

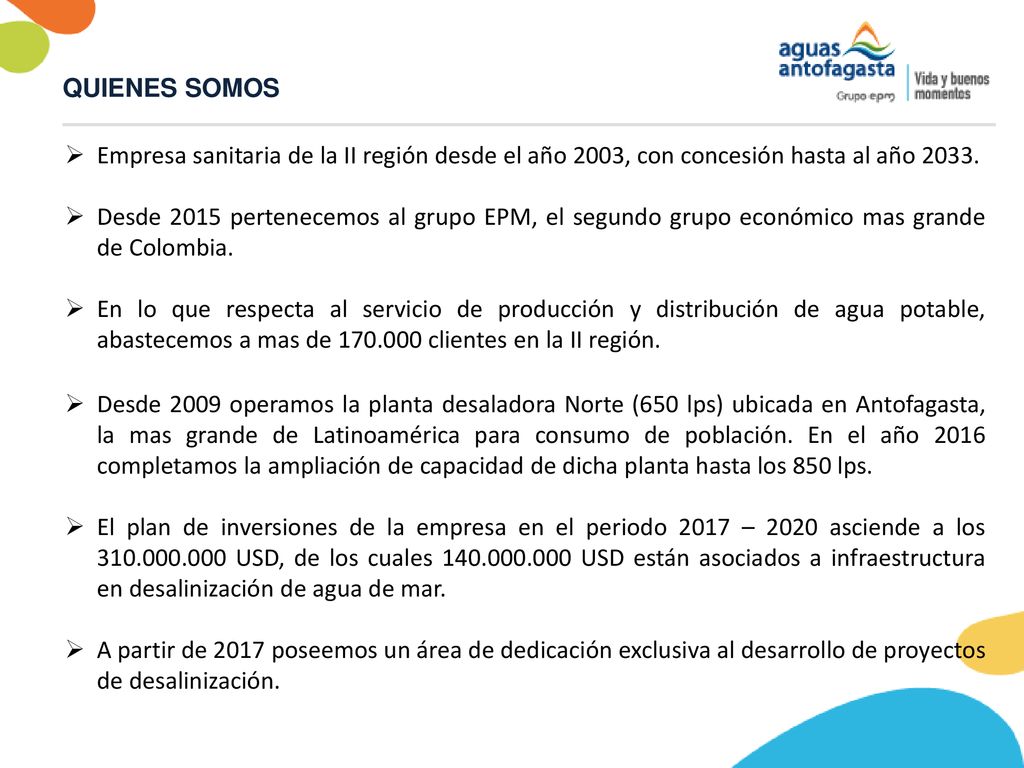

2 QUIENES SOMOS Empresa sanitaria de la II región desde el año 2003, con concesión hasta al año 2033. Desde 2015 pertenecemos al grupo EPM, el segundo grupo económico mas grande de Colombia. En lo que respecta al servicio de producción y distribución de agua potable, abastecemos a mas de clientes en la II región. Desde 2009 operamos la planta desaladora Norte (650 lps) ubicada en Antofagasta, la mas grande de Latinoamérica para consumo de población. En el año 2016 completamos la ampliación de capacidad de dicha planta hasta los 850 lps. El plan de inversiones de la empresa en el periodo 2017 – 2020 asciende a los USD, de los cuales USD están asociados a infraestructura en desalinización de agua de mar. A partir de 2017 poseemos un área de dedicación exclusiva al desarrollo de proyectos de desalinización.

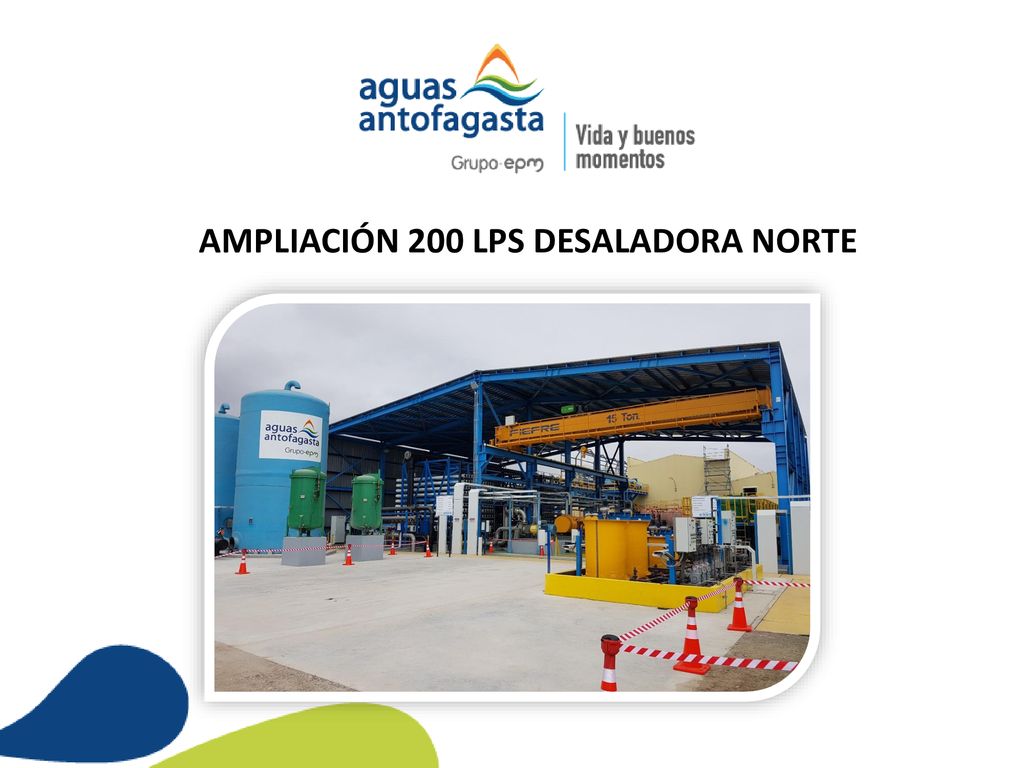

3 AMPLIACIÓN 200 LPS DESALADORA NORTE

4 AMPLIACIÓN 200 LPS DESALADORA NORTE
Capacidad inicial de producción: 200 lps ( m3/día) Capacidad de diseño: lps ( m3/día) Monto de Inversión: CLP Inicio del Proyecto: Diciembre 2014 Entrada en operación: Noviembre 2016 Modalidad de Ejecución: Gestión Propia Estado de Proyecto: Completado – En operación

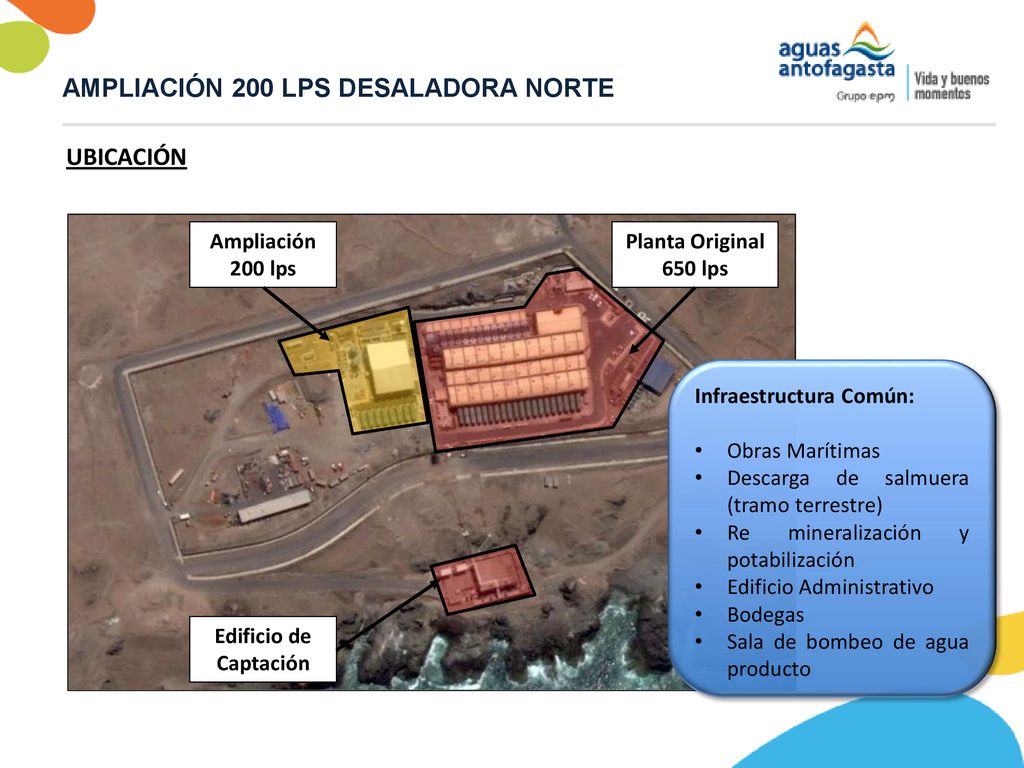

5 AMPLIACIÓN 200 LPS DESALADORA NORTE
UBICACIÓN Ampliación 200 lps Planta Original 650 lps Infraestructura Común: Obras Marítimas Descarga de salmuera (tramo terrestre) Re mineralización y potabilización Edificio Administrativo Bodegas Sala de bombeo de agua producto Edificio de Captación

6 AMPLIACIÓN 200 LPS DESALADORA NORTE

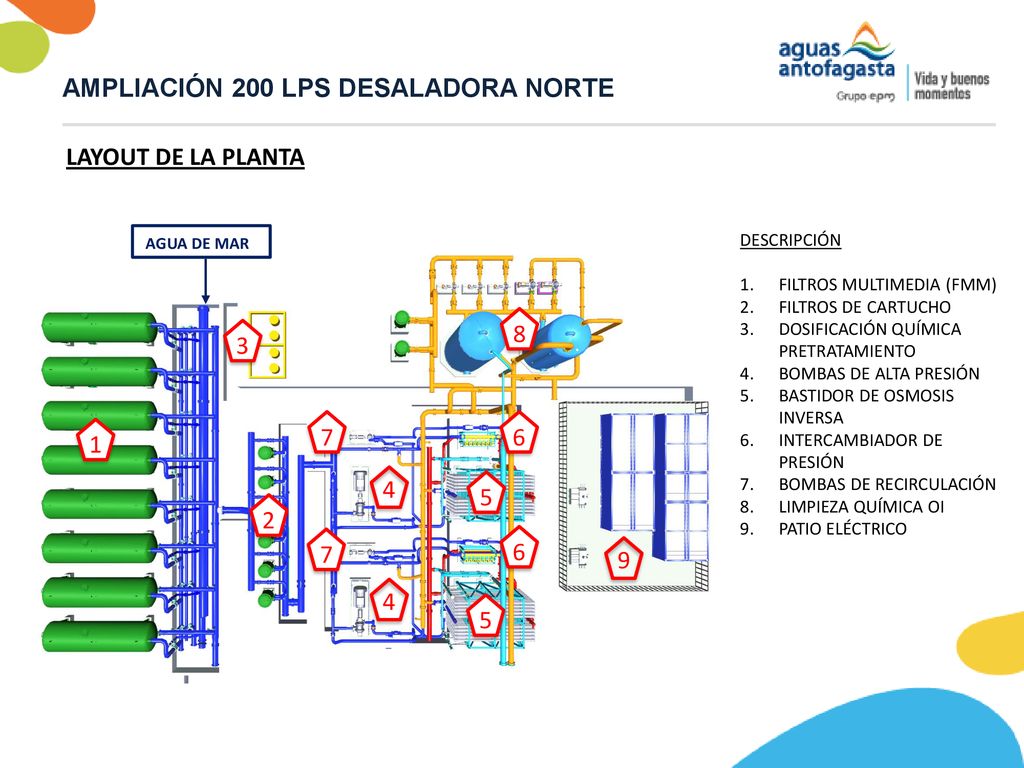

LAYOUT DE LA PLANTA AGUA DE MAR 8 3 DESCRIPCIÓN FILTROS MULTIMEDIA (FMM) FILTROS DE CARTUCHO DOSIFICACIÓN QUÍMICA PRETRATAMIENTO BOMBAS DE ALTA PRESIÓN BASTIDOR DE OSMOSIS INVERSA INTERCAMBIADOR DE PRESIÓN BOMBAS DE RECIRCULACIÓN LIMPIEZA QUÍMICA OI PATIO ELÉCTRICO 7 6 1 4 5 2 7 6 9 4 5

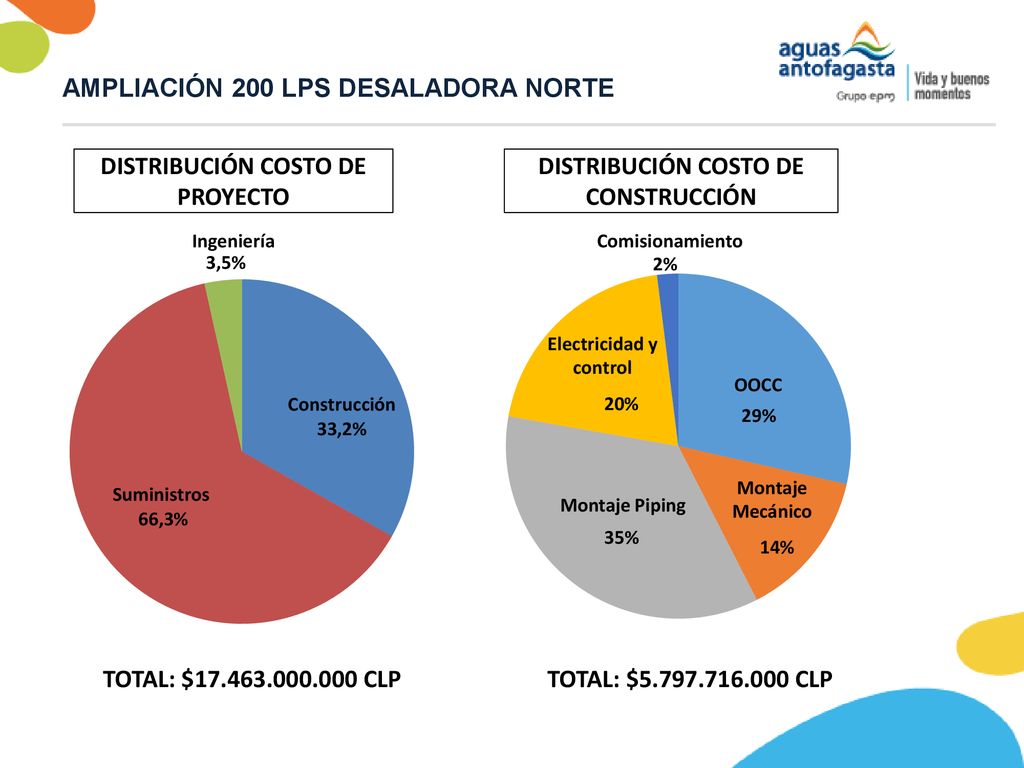

7 DISTRIBUCIÓN COSTO DE PROYECTO
AMPLIACIÓN 200 LPS DESALADORA NORTE DISTRIBUCIÓN COSTO DE PROYECTO DISTRIBUCIÓN COSTO DE CONSTRUCCIÓN Ingeniería Comisionamiento Electricidad y control OOCC Montaje Mecánico Montaje Piping TOTAL: $ CLP TOTAL: $ CLP

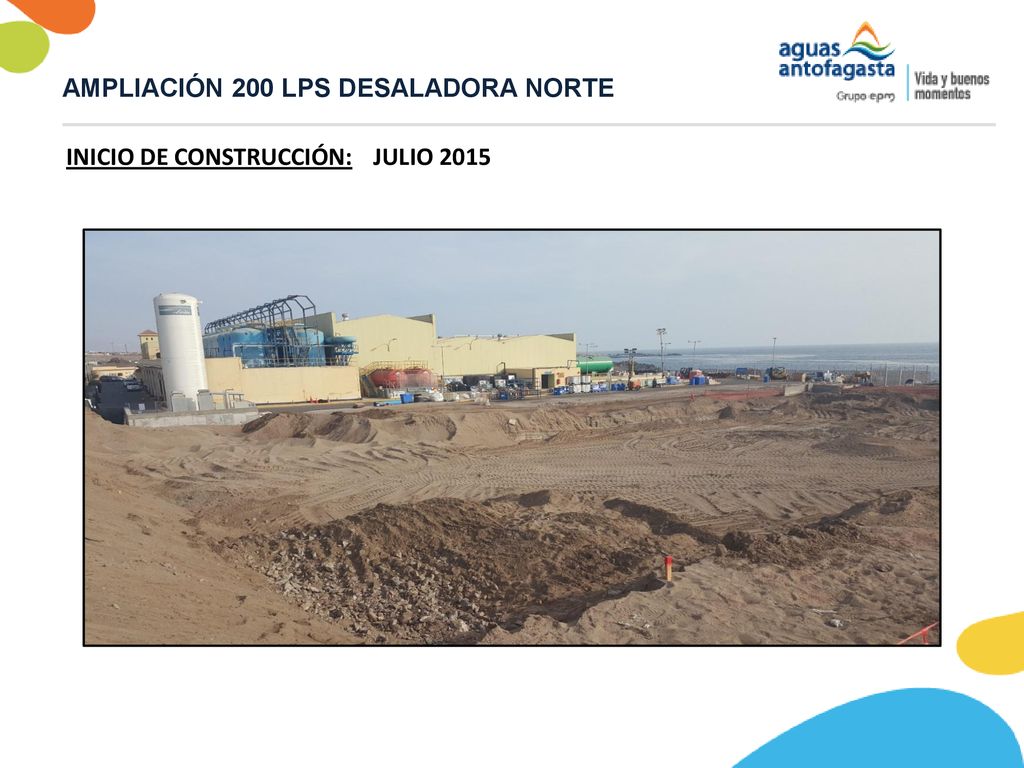

8 INICIO DE CONSTRUCCIÓN: JULIO 2015
AMPLIACIÓN 200 LPS DESALADORA NORTE INICIO DE CONSTRUCCIÓN: JULIO 2015

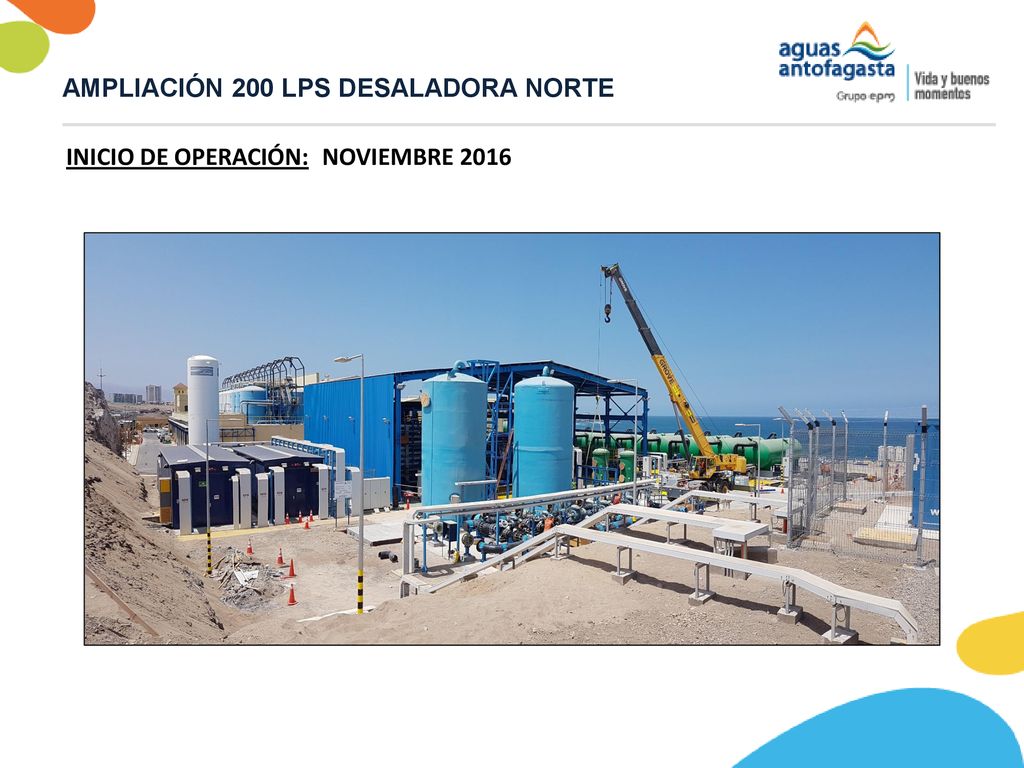

9 INICIO DE OPERACIÓN: NOVIEMBRE 2016
AMPLIACIÓN 200 LPS DESALADORA NORTE INICIO DE OPERACIÓN: NOVIEMBRE 2016

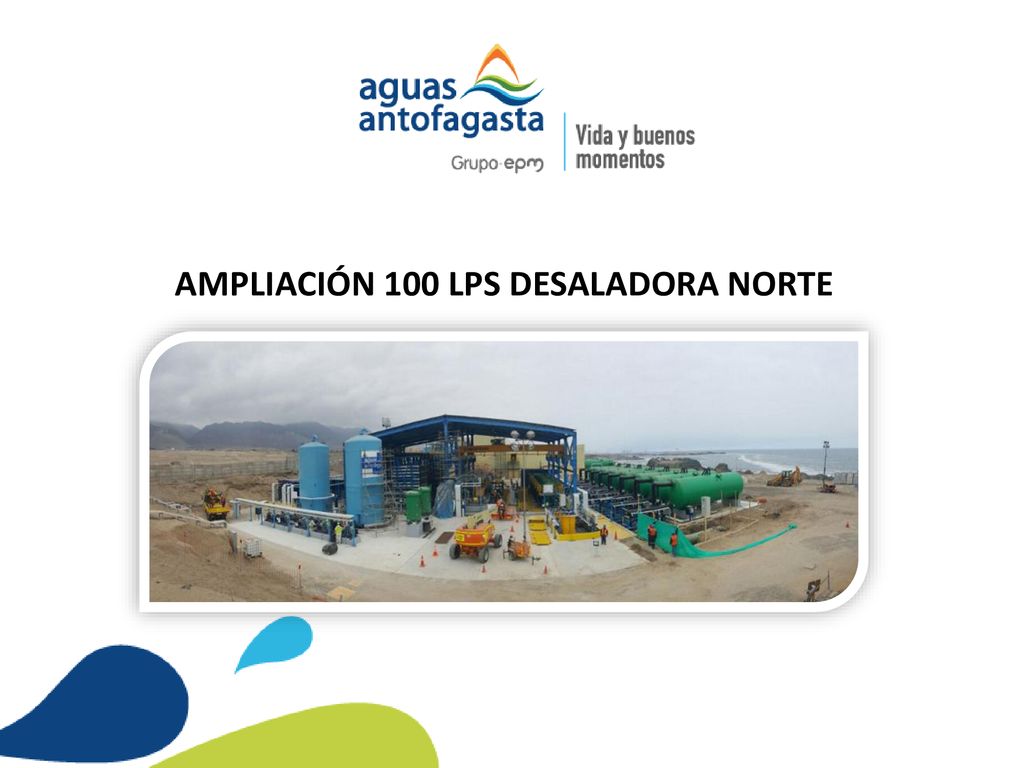

10 AMPLIACIÓN 100 LPS DESALADORA NORTE

11 AMPLIACIÓN 100 LPS DESALADORA NORTE

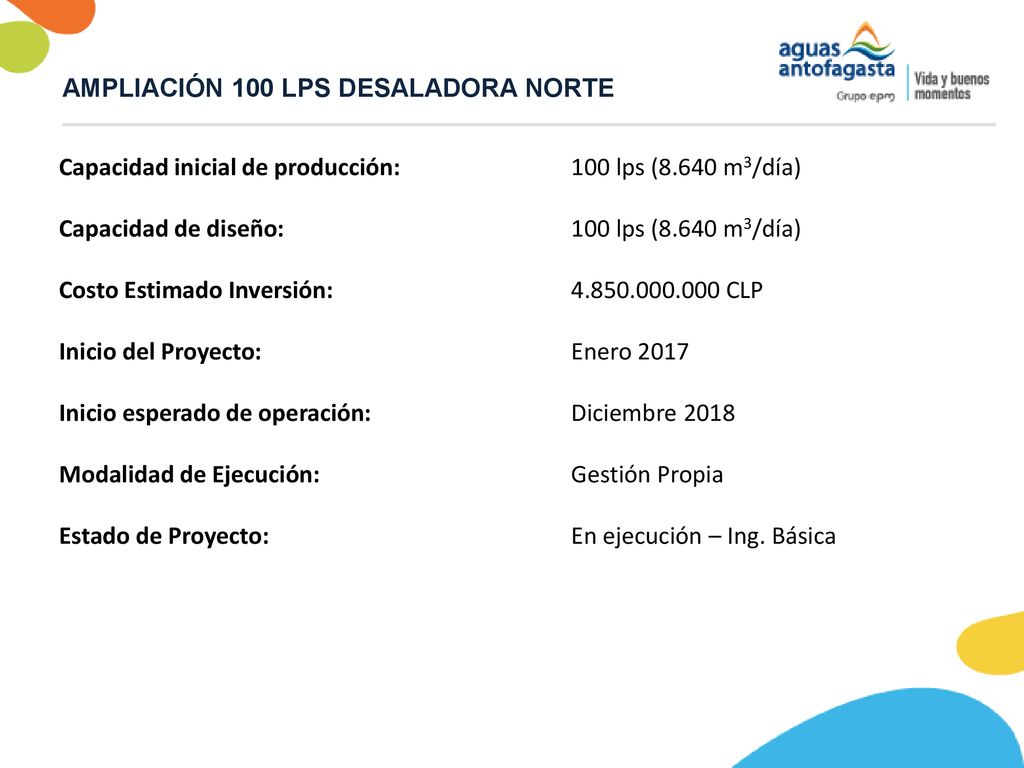

Capacidad inicial de producción: 100 lps (8.640 m3/día) Capacidad de diseño: lps (8.640 m3/día) Costo Estimado Inversión: CLP Inicio del Proyecto: Enero 2017 Inicio esperado de operación: Diciembre 2018 Modalidad de Ejecución: Gestión Propia Estado de Proyecto: En ejecución – Ing. Básica

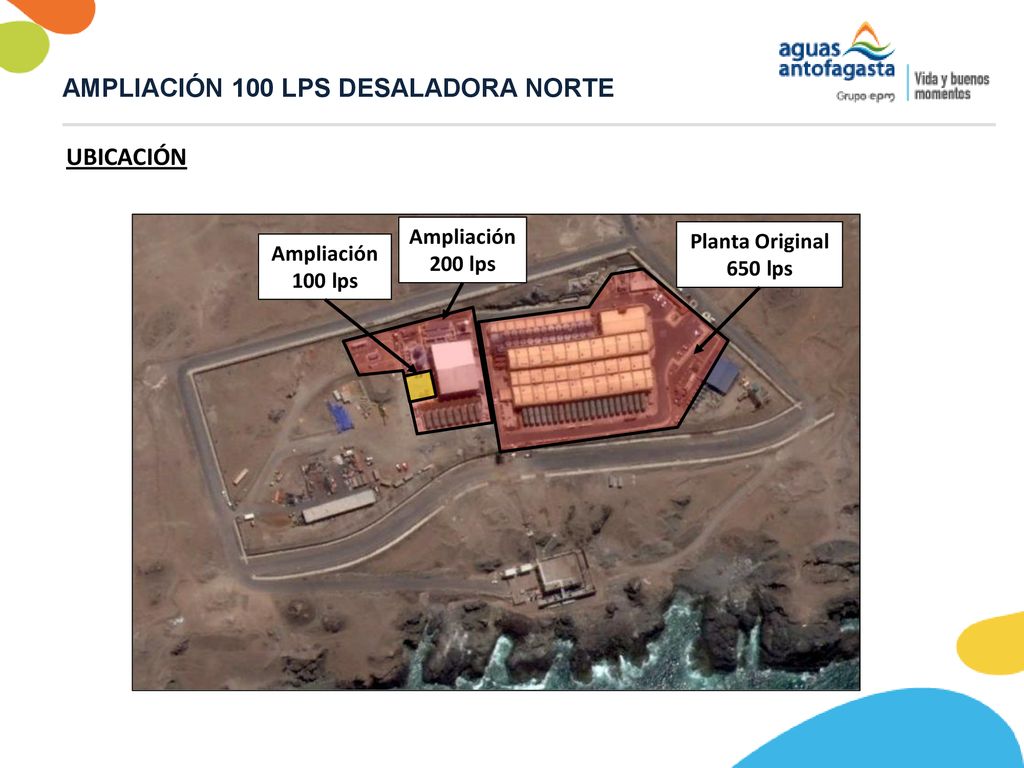

12 AMPLIACIÓN 100 LPS DESALADORA NORTE
UBICACIÓN Ampliación 200 lps Planta Original 650 lps Ampliación 100 lps

13 PLANTA DESALADORA TOCOPILLA

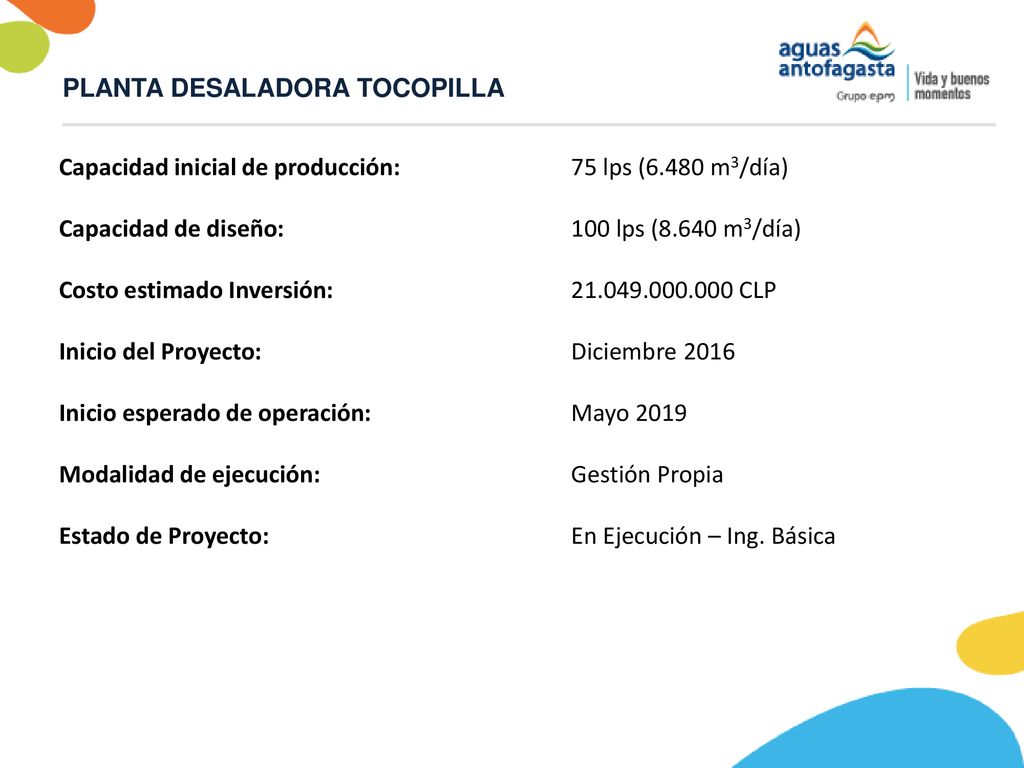

14 PLANTA DESALADORA TOCOPILLA
Capacidad inicial de producción: 75 lps (6.480 m3/día) Capacidad de diseño: lps (8.640 m3/día) Costo estimado Inversión: CLP Inicio del Proyecto: Diciembre 2016 Inicio esperado de operación: Mayo 2019 Modalidad de ejecución: Gestión Propia Estado de Proyecto: En Ejecución – Ing. Básica

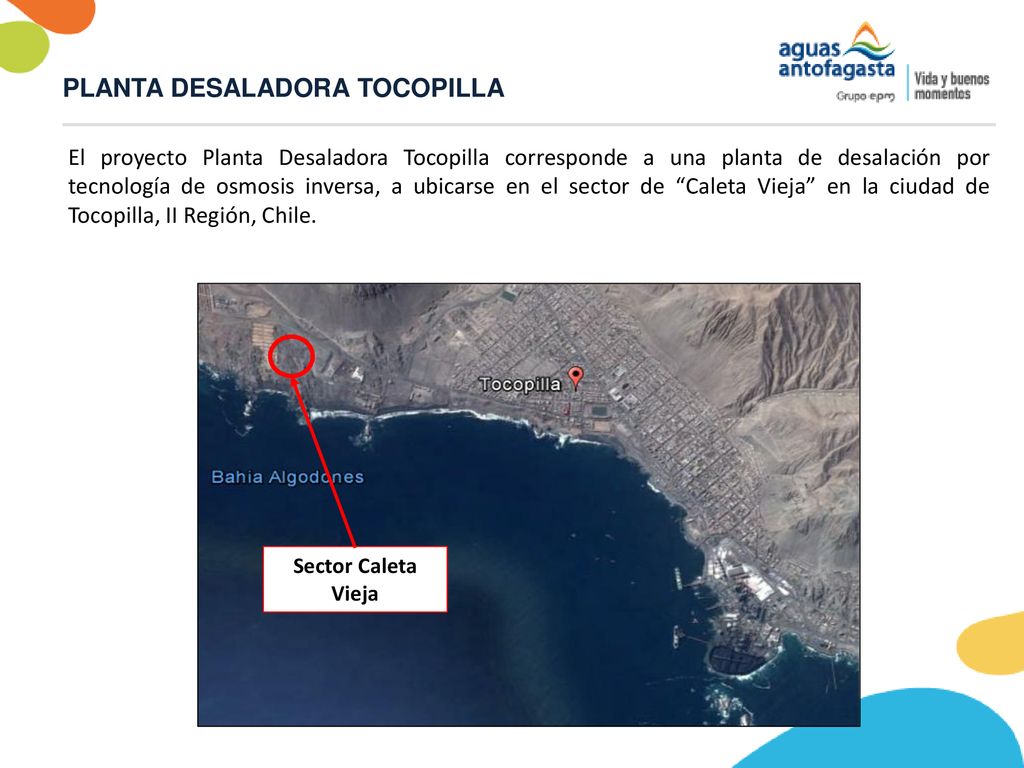

15 PLANTA DESALADORA TOCOPILLA
El proyecto Planta Desaladora Tocopilla corresponde a una planta de desalación por tecnología de osmosis inversa, a ubicarse en el sector de “Caleta Vieja” en la ciudad de Tocopilla, II Región, Chile. Sector Caleta Vieja

16 PLANTA DESALADORA TOCOPILLA

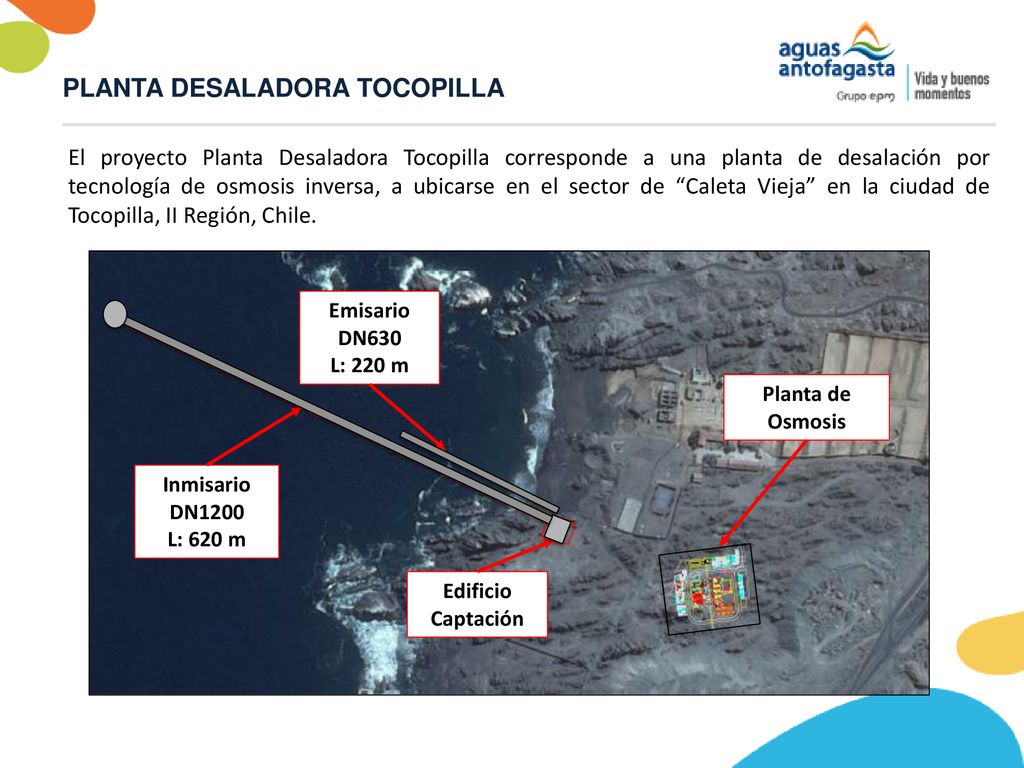

El proyecto Planta Desaladora Tocopilla corresponde a una planta de desalación por tecnología de osmosis inversa, a ubicarse en el sector de “Caleta Vieja” en la ciudad de Tocopilla, II Región, Chile. Emisario DN630 L: 220 m Planta de Osmosis Inmisario DN1200 L: 620 m Edificio Captación

17 PLANTA DESALADORA TOCOPILLA

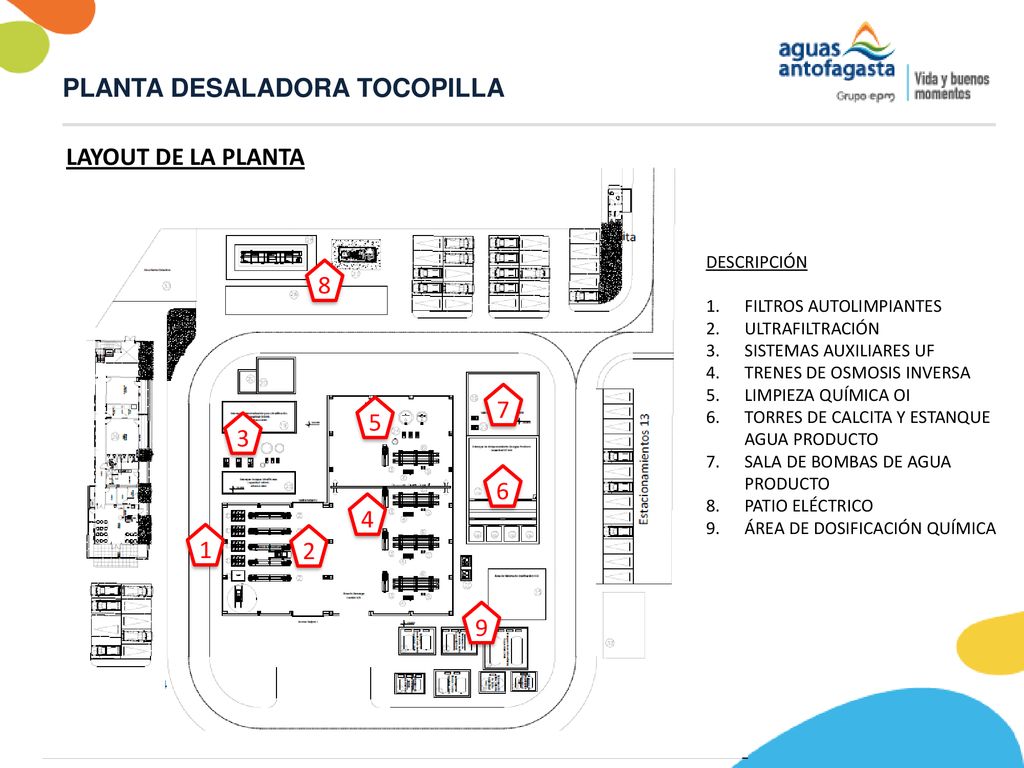

LAYOUT DE LA PLANTA 8 DESCRIPCIÓN FILTROS AUTOLIMPIANTES ULTRAFILTRACIÓN SISTEMAS AUXILIARES UF TRENES DE OSMOSIS INVERSA LIMPIEZA QUÍMICA OI TORRES DE CALCITA Y ESTANQUE AGUA PRODUCTO SALA DE BOMBAS DE AGUA PRODUCTO PATIO ELÉCTRICO ÁREA DE DOSIFICACIÓN QUÍMICA 7 5 3 6 4 1 2 9

18 PLANTA DESALADORA TOCOPILLA

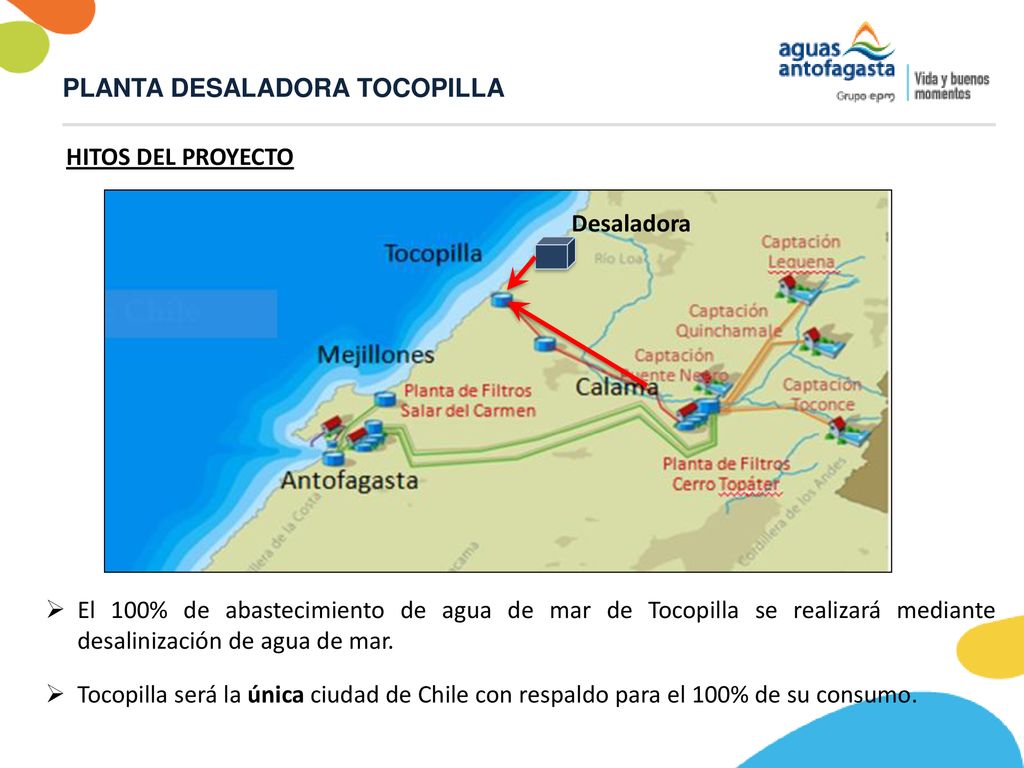

HITOS DEL PROYECTO Desaladora El 100% de abastecimiento de agua de mar de Tocopilla se realizará mediante desalinización de agua de mar. Tocopilla será la única ciudad de Chile con respaldo para el 100% de su consumo.

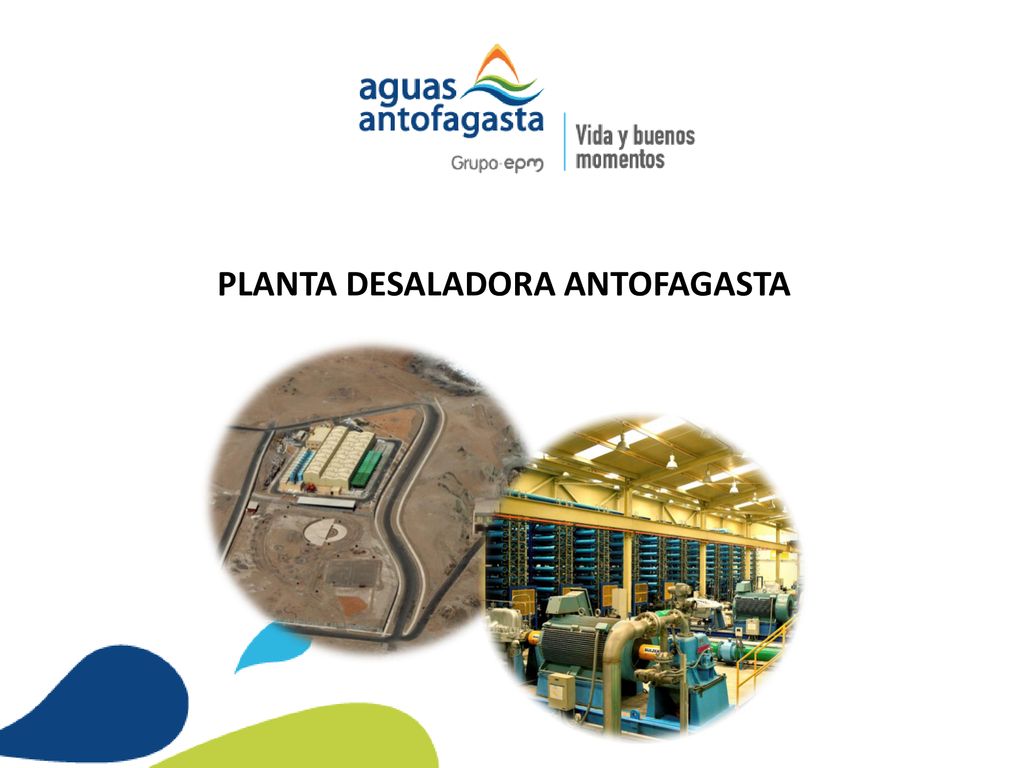

19 PLANTA DESALADORA ANTOFAGASTA

20 PLANTA DESALADORA ANTOFAGASTA

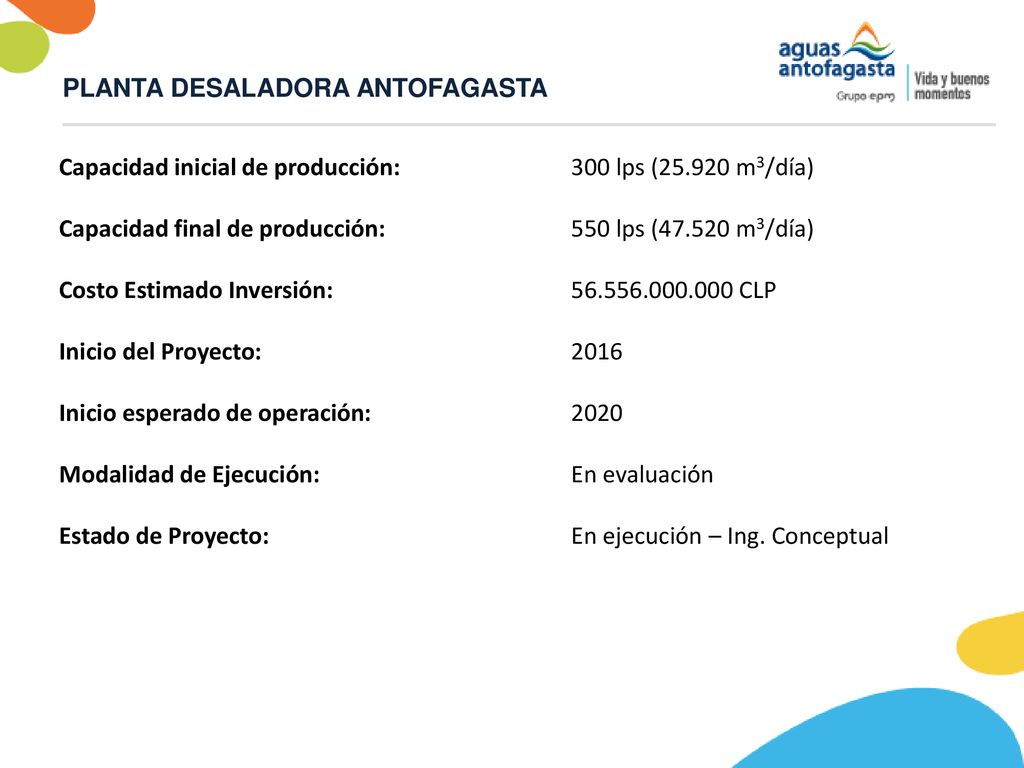

Capacidad inicial de producción: 300 lps ( m3/día) Capacidad final de producción: 550 lps ( m3/día) Costo Estimado Inversión: CLP Inicio del Proyecto: Inicio esperado de operación: 2020 Modalidad de Ejecución: En evaluación Estado de Proyecto: En ejecución – Ing. Conceptual

21 PLANTA DESALADORA ANTOFAGASTA

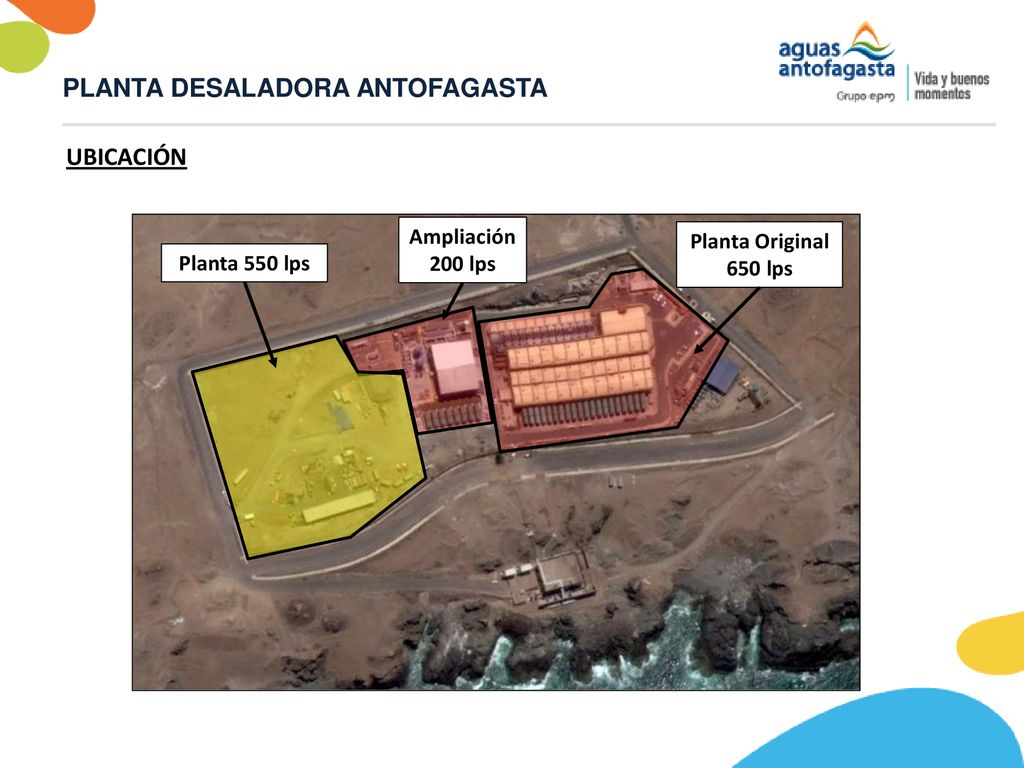

UBICACIÓN Ampliación 200 lps Planta Original 650 lps Planta 550 lps

22 PLANTA DESALADORA ANTOFAGASTA

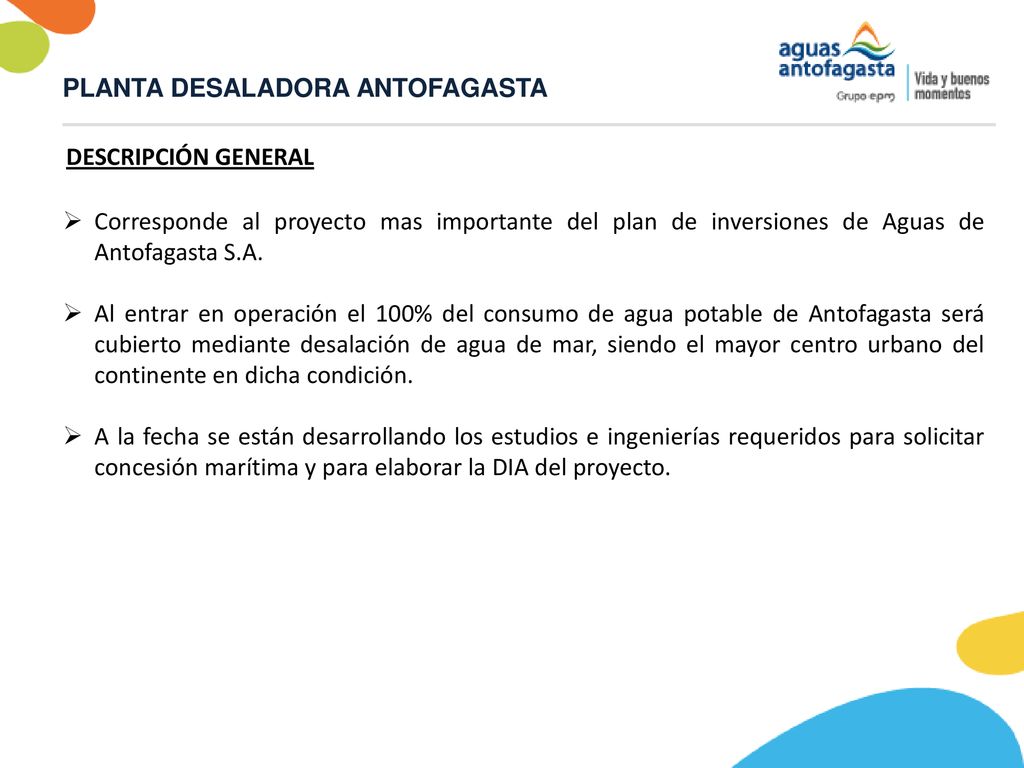

DESCRIPCIÓN GENERAL Corresponde al proyecto mas importante del plan de inversiones de Aguas de Antofagasta S.A. Al entrar en operación el 100% del consumo de agua potable de Antofagasta será cubierto mediante desalación de agua de mar, siendo el mayor centro urbano del continente en dicha condición. A la fecha se están desarrollando los estudios e ingenierías requeridos para solicitar concesión marítima y para elaborar la DIA del proyecto.

23 MUCHAS GRACIAS POR SU ATENCIÓN
