Enfriamiento Urbano en Barranquilla
Uso inteligente de la Energía Ing. Andrés E. Velásquez L. MsME. Barranquilla, abril 15 de 2016.
2
Enfriamiento Urbano. Es el proceso en que una ciudad o parte de ella recibe el servicio de enfriamiento por medio de un Distrito de Frio o Distrito Térmico.
3
Es una idea novedosa? Hace mas de 2000 años los Romanos usaban calefacción centralizada en sus edificios. En 1877 Birdsill Holly instaló y puso en marcha el primer distrito de calefacción en Lockport, NY. En 5 años se instalaron mas de 50 Distritos.
4

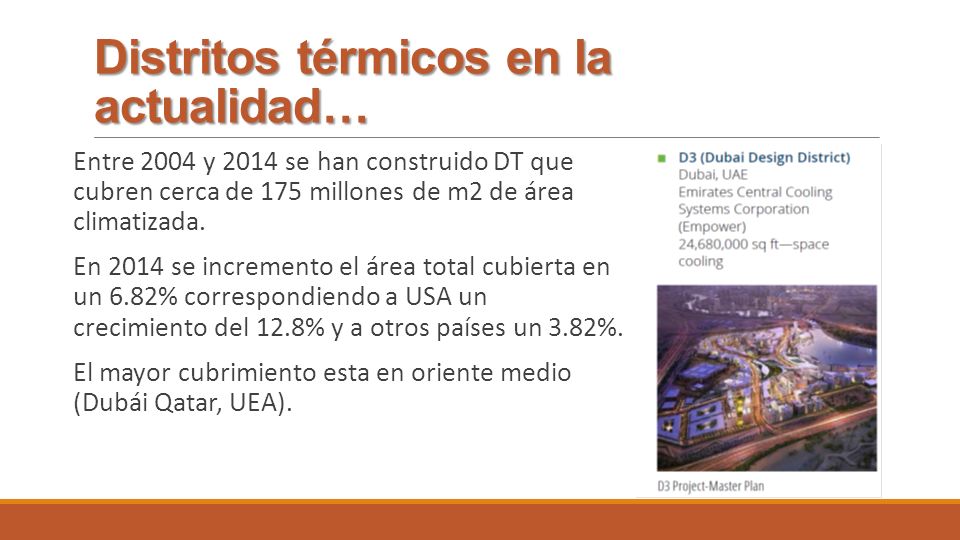

Distritos térmicos en la actualidad…
Entre 2004 y 2014 se han construido DT que cubren cerca de 175 millones de m2 de área climatizada. En 2014 se incremento el área total cubierta en un 6.82% correspondiendo a USA un crecimiento del 12.8% y a otros países un 3.82%. El mayor cubrimiento esta en oriente medio (Dubái Qatar, UEA).
5
Son populares en Norteamérica…
6
Sistemas Centralizados Vs. Distritos Térmicos.
SISTEMAS CENTRALIZADOS / TIPO CAMPUS DISTRITOS TERMICOS CAPACIDAD DE 300TR A 100,000 TR CAPACIDAD > 3000 TR SIRVE A UNO O VARIOS EDIFICIOS DE UN MISMO COMPLEJO. SIRVE DIFERENTES EDIFICIOS, QUE PUEDEN SER DE DIFERENTE PROPIETARIO POSEE UNA PLANTA CENTRAL NO COBRA POR EL SERVICIO. (DISTRIBUYE COSTOS) COBRA POR EL SERVICIO UNA TARIFA INVERSIONISTA ES EL MISMO USUARIO INVERSIONISTA ES INDEPENDIENTE A LOS USUARIOS. LOS EDIFICIOS DEBEN CONECTARSE AL SISTEMA CADA EDIFICIO PUEDE O NO CONECTARSE AL SISTEMA LA OPERACIÓN LA HACE EL USUARIO LA OPERACIÓN ES INDEPENDIENTE DE LOS USUARIOS
7
Distritos térmicos en Colombia…
La Alpujarra, Medellín. (EPM -2016) Diseño y Construcción: SERVIPARAMO y BT-Consultores. Capacidad Inicial: 3,618 TR. Final: 9,948 TR (incluye Edificio EPM) Tipo Combined Heat & Power (CHP)
8

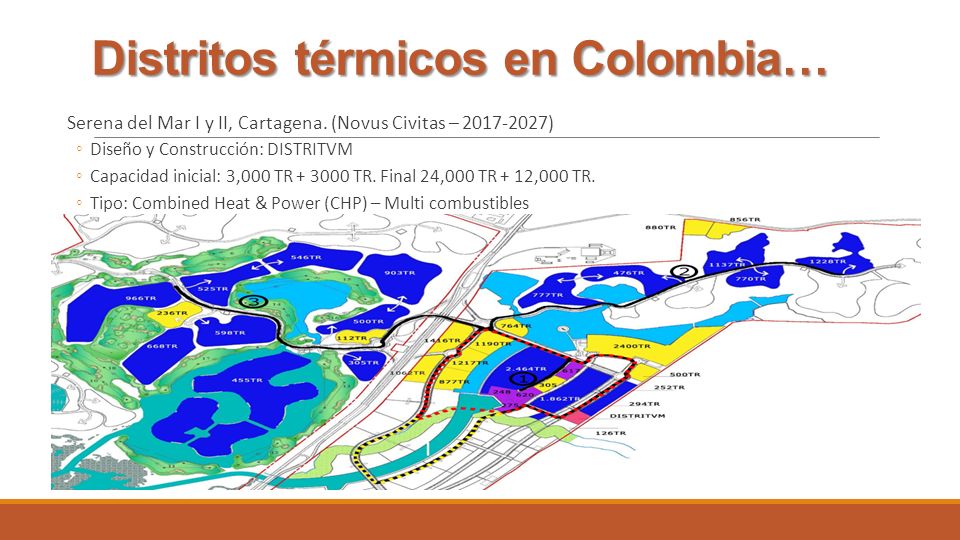

Distritos térmicos en Colombia…
Serena del Mar I y II, Cartagena. (Novus Civitas – ) Diseño y Construcción: DISTRITVM Capacidad inicial: 3,000 TR TR. Final 24,000 TR + 12,000 TR. Tipo: Combined Heat & Power (CHP) – Multi combustibles
9

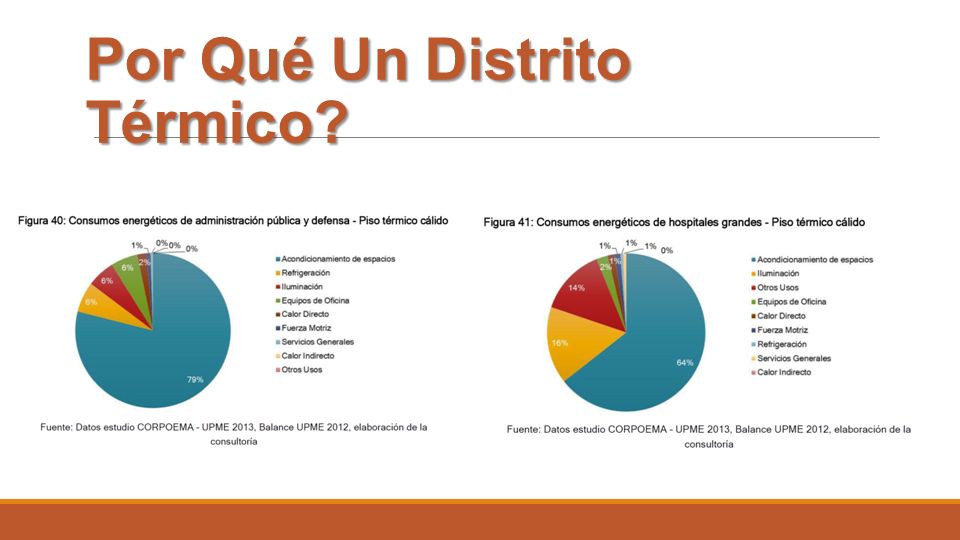

Por Qué Un Distrito Térmico?
Eficiencia Energética: Producir AA con menos energía es de alto Impacto.
10
Por Qué Un Distrito Térmico?
11
Por Qué Un Distrito Térmico?
Reducción de INVERSION en sistemas de AA en edificios Clientes. Reducción de INVERSION en sistemas Eléctricos y de respaldo para AA. Liberación de espacios en edificios de usuarios. Reducción de emisiones de gases que causan Calentamiento Global. Reducción de Gases que atacan la capa de ozono. Menores costos de operación de sistemas de AA. Mayor vida útil de sistemas de AA. Menos ruido y mas estética. Incremento en la Inversión en Infraestructura de la ciudad. Incremento en la COMPETITIVIDAD de una ciudad.
12
Como se logra?
13

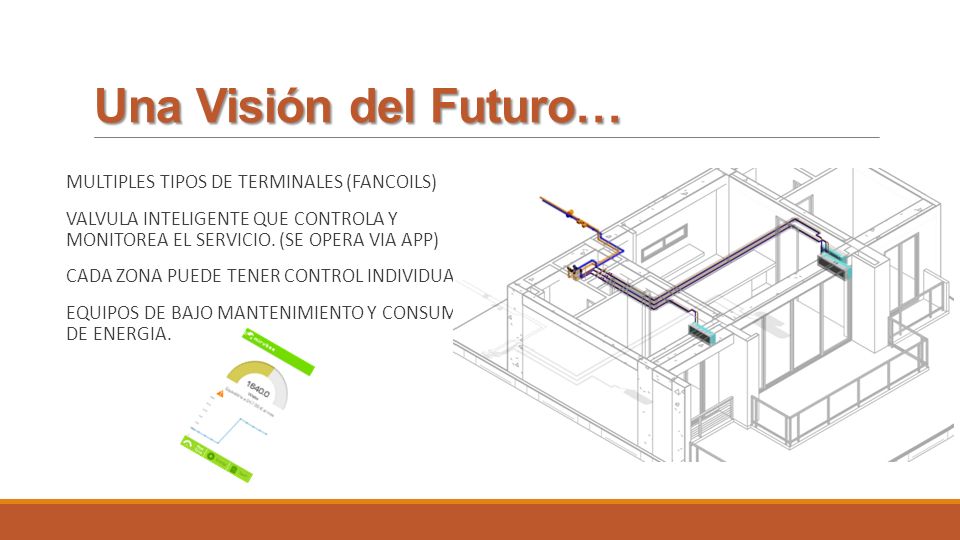

Una Visión del Futuro… MULTIPLES TIPOS DE TERMINALES (FANCOILS)
VALVULA INTELIGENTE QUE CONTROLA Y MONITOREA EL SERVICIO. (SE OPERA VIA APP) CADA ZONA PUEDE TENER CONTROL INDIVIDUAL EQUIPOS DE BAJO MANTENIMIENTO Y CONSUMO DE ENERGIA.
14
Prospectiva para Barranquilla…
Tiene restricciones en crecimiento de capacidad eléctrica. Mejor instalar MW de energía térmica y no de Energía Eléctrica. 1000 TR desplazan 1500MVA de infraestructura y demanda Eléctrica. Tiene una dinámica de nuevas construcciones tanto institucionales como residenciales. Se pueden re-orientar inversiones que permiten ser mas viables los proyectos. APP serian la solución para enfriamiento de edificios públicos. Se pueden convertir sectores altamente consumidores a Distritos Térmicos.
15
Prospectiva para Barranquilla…
Coordinar el uso de vías para tuberías de enfriamiento. Contemplar incentivos para plantas de Enfriamiento Urbano. Políticas de contratación pública que permitan ofrecer Enfriamiento Urbano en lugar de reposición y mantenimiento de sistemas actuales en los edificios públicos. Coordinar con entidades del orden ambiental los proyectos de Enfriamiento Urbano. Definir sectores de alto potencial de enfriamiento urbano.
16
Gracias!!!! ING. Andrés E. Velásquez L. avelasquez@distritvm.com
