1 NORMA J-STD 607 DOCENTE: ING.DANNY DORIAN ALUMNO:ELVIS VIZCARRA AMACHI CARRERA PROFESIONAL DE ING. DE SISTEMAS E IMFORMATICA AREA: AUDITORIA Y SEGURIDAD DE SISTEMAS. PUERTO MALDONADO - TAMBOPATA - MADRE DE DIOS 2018

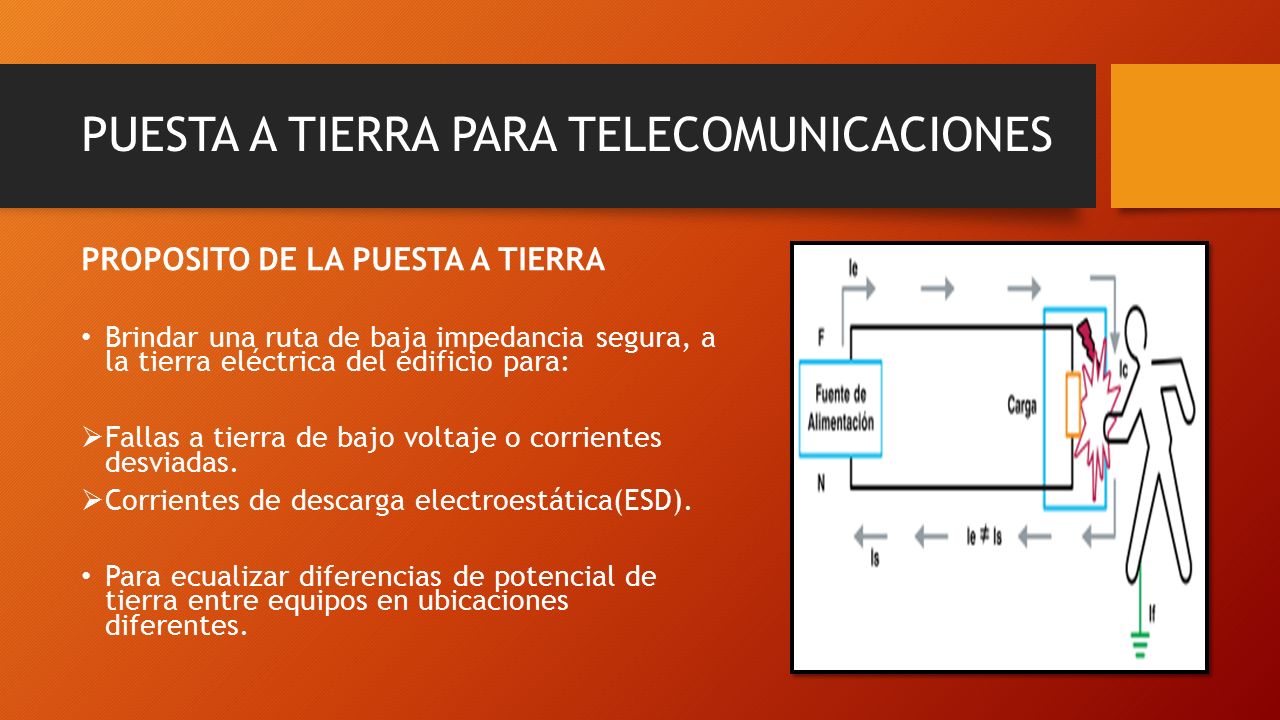

2 PUESTA A TIERRA PARA TELECOMUNICACIONES PROPOSITO DE LA PUESTA A TIERRA Brindar una ruta de baja impedancia segura, a la tierra eléctrica del edificio para:  Fallas a tierra de bajo voltaje o corrientes desviadas.  Corrientes de descarga electroestática(ESD). Para ecualizar diferencias de potencial de tierra entre equipos en ubicaciones diferentes.

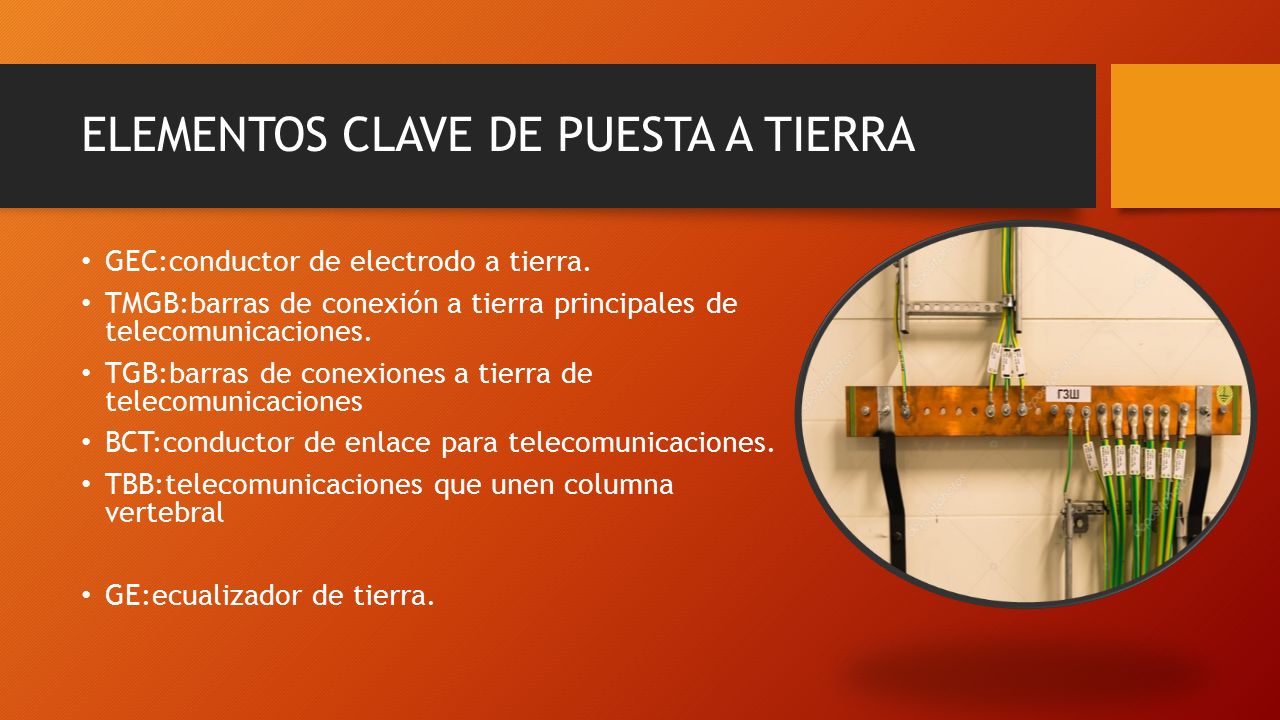

3 ELEMENTOS CLAVE DE PUESTA A TIERRA GEC:conductor de electrodo a tierra. TMGB:barras de conexión a tierra principales de telecomunicaciones. TGB:barras de conexiones a tierra de telecomunicaciones BCT:conductor de enlace para telecomunicaciones. TBB:telecomunicaciones que unen columna vertebral GE:ecualizador de tierra.

4 DEFINICIONES J-STD-607-A REQUERIMIENTOS ESENCIALES PARA CONDUCTORES DE PUESTO A TIERRA: Deben tener baja resistencia Deben tener baja impedancia.

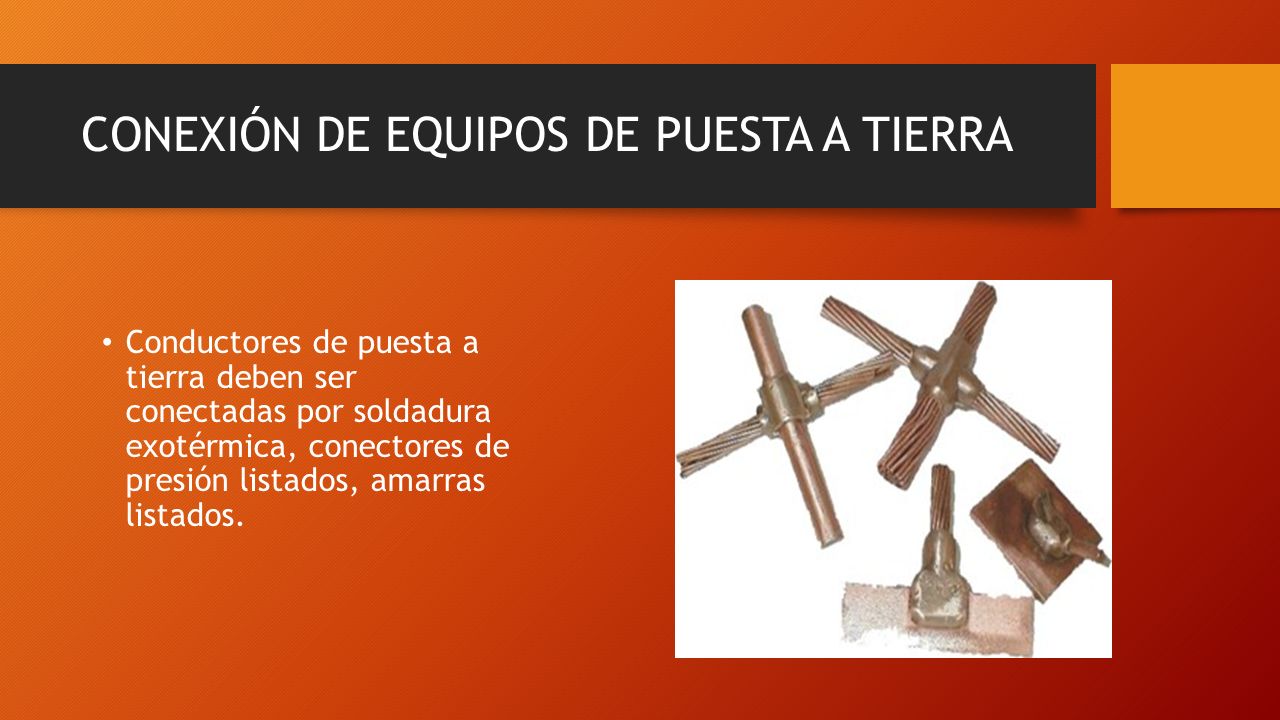

5 CONEXIÓN DE EQUIPOS DE PUESTA A TIERRA Conductores de puesta a tierra deben ser conectadas por soldadura exotérmica, conectores de presión listados, amarras listados.

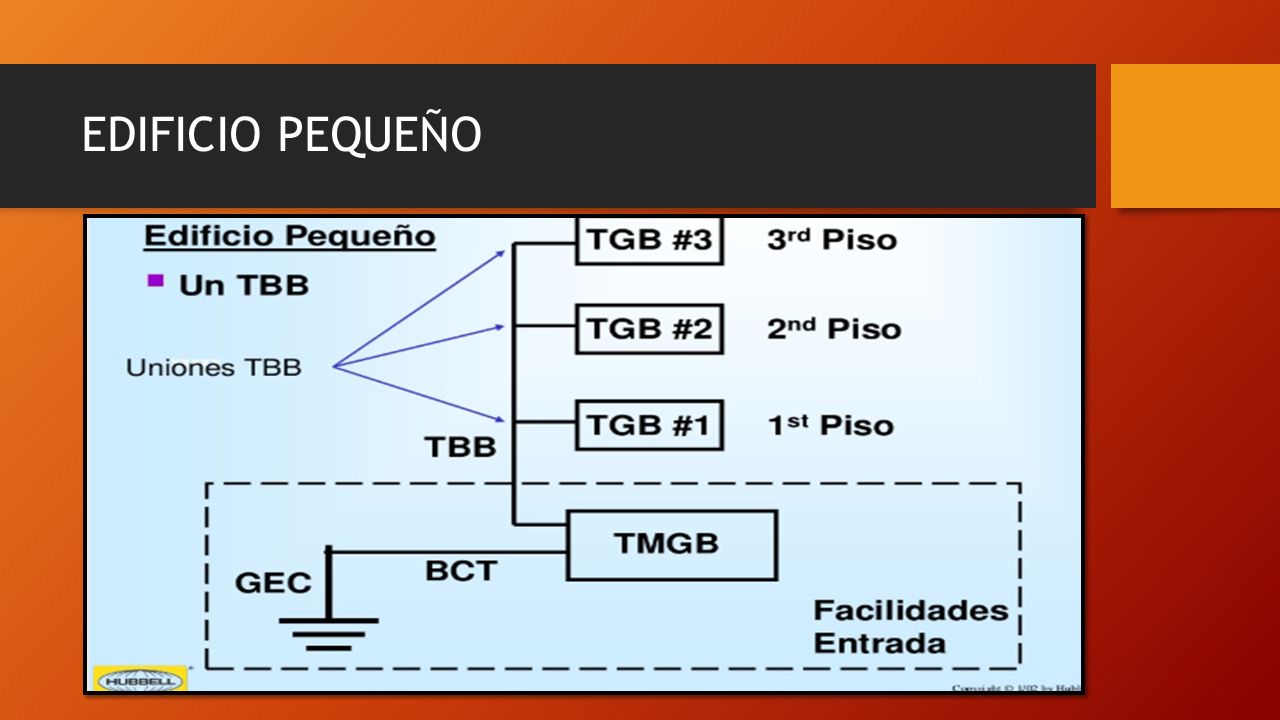

6 EDIFICIO PEQUEÑO

7 EL GEC DEBE SER La tierra principal del edificio. Barra de cobre o barra de aluminio-cobre. Entrar al menos 8 ft dentro de la tierra. Libre de pinturas o recubrimientos anti- corrosión.

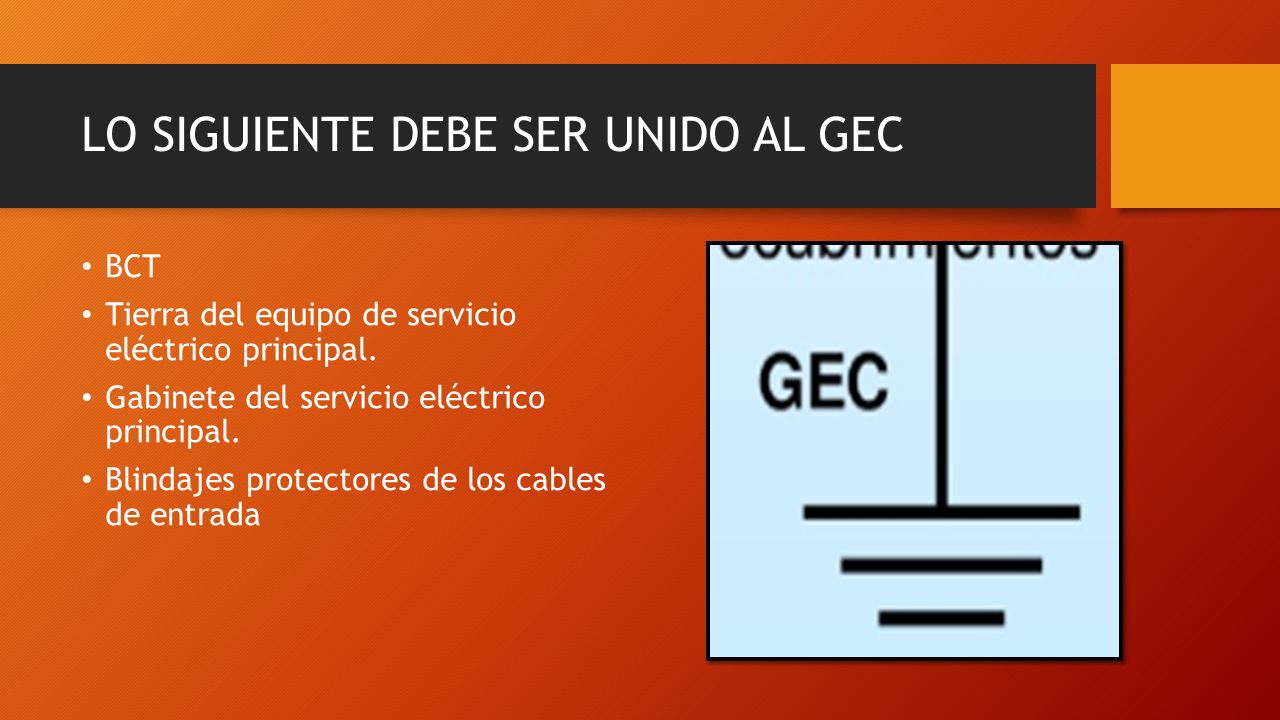

8 LO SIGUIENTE DEBE SER UNIDO AL GEC BCT Tierra del equipo de servicio eléctrico principal. Gabinete del servicio eléctrico principal. Blindajes protectores de los cables de entrada

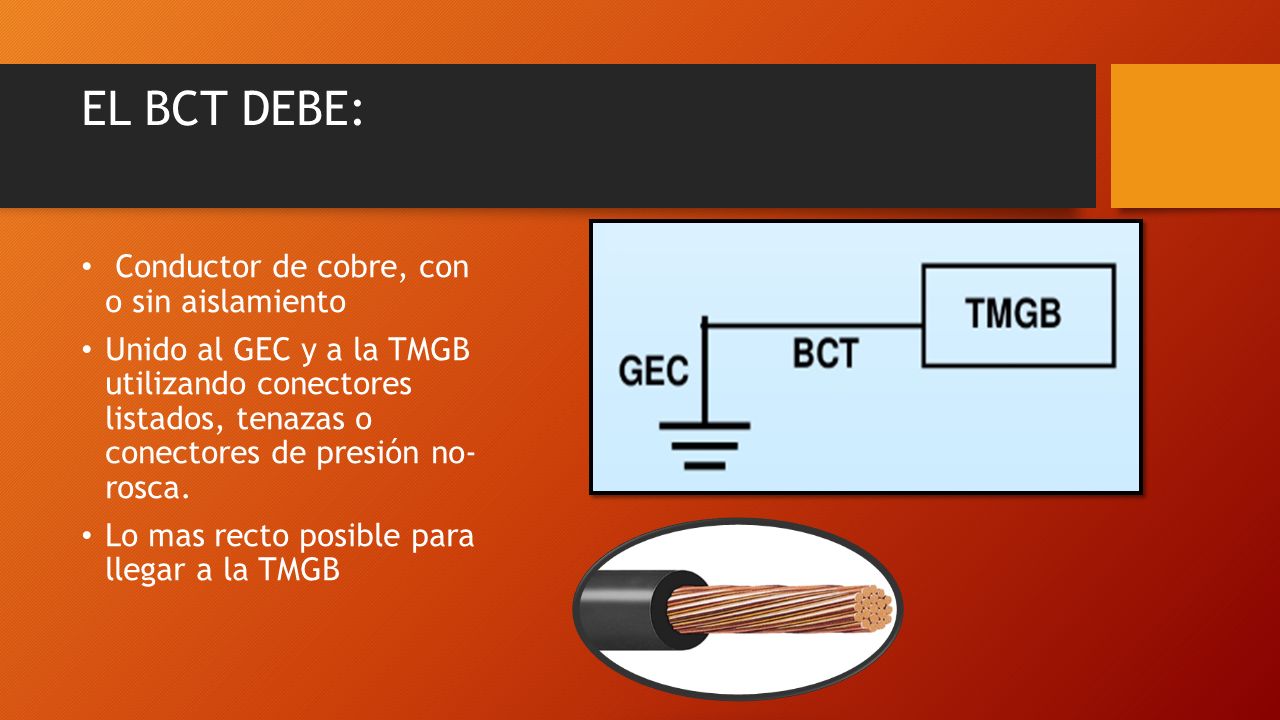

9 EL BCT DEBE: Conductor de cobre, con o sin aislamiento Unido al GEC y a la TMGB utilizando conectores listados, tenazas o conectores de presión no- rosca. Lo mas recto posible para llegar a la TMGB

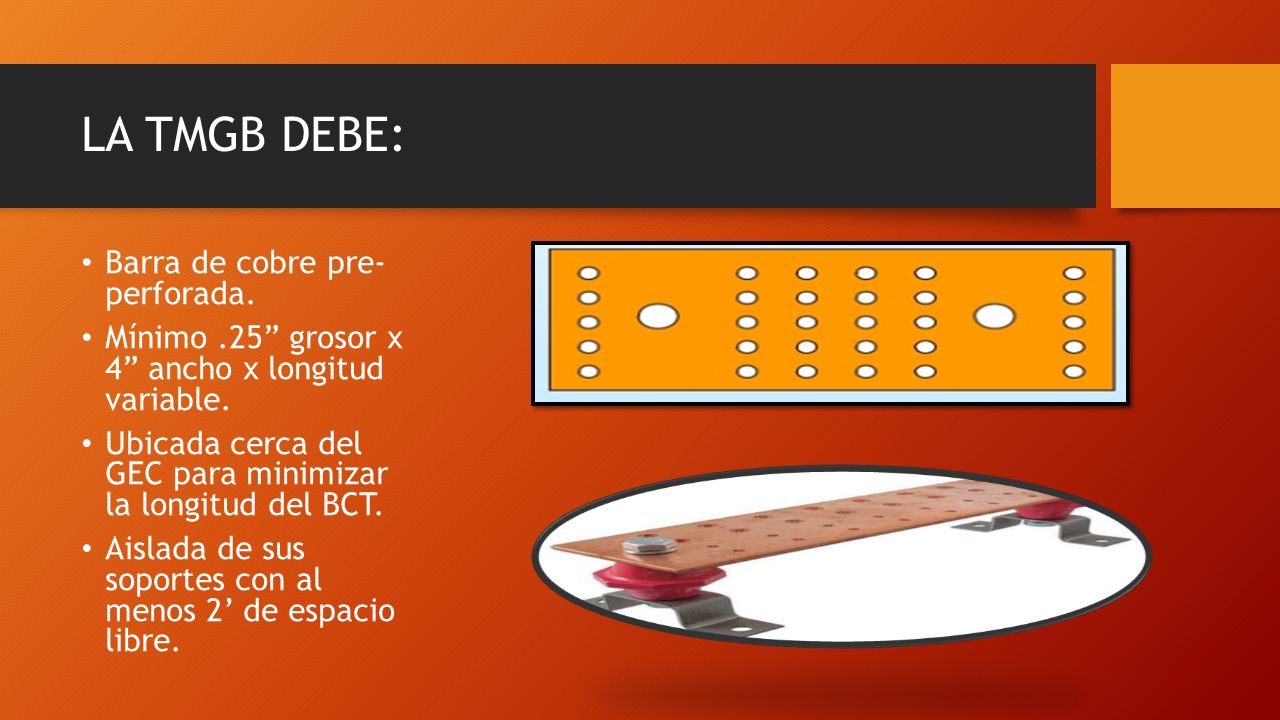

10 LA TMGB DEBE: Barra de cobre pre- perforada. Mínimo.25” grosor x 4” ancho x longitud variable. Ubicada cerca del GEC para minimizar la longitud del BCT. Aislada de sus soportes con al menos 2’ de espacio libre.

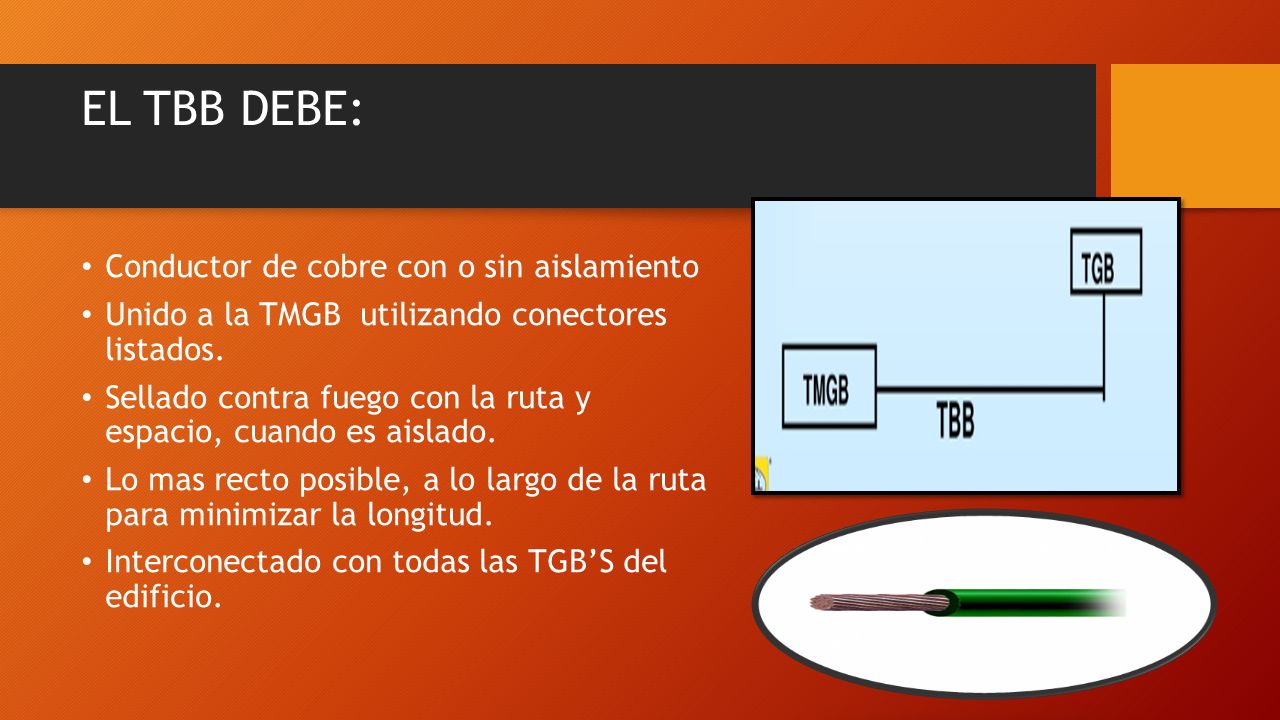

11 EL TBB DEBE: Conductor de cobre con o sin aislamiento Unido a la TMGB utilizando conectores listados. Sellado contra fuego con la ruta y espacio, cuando es aislado. Lo mas recto posible, a lo largo de la ruta para minimizar la longitud. Interconectado con todas las TGB’S del edificio.

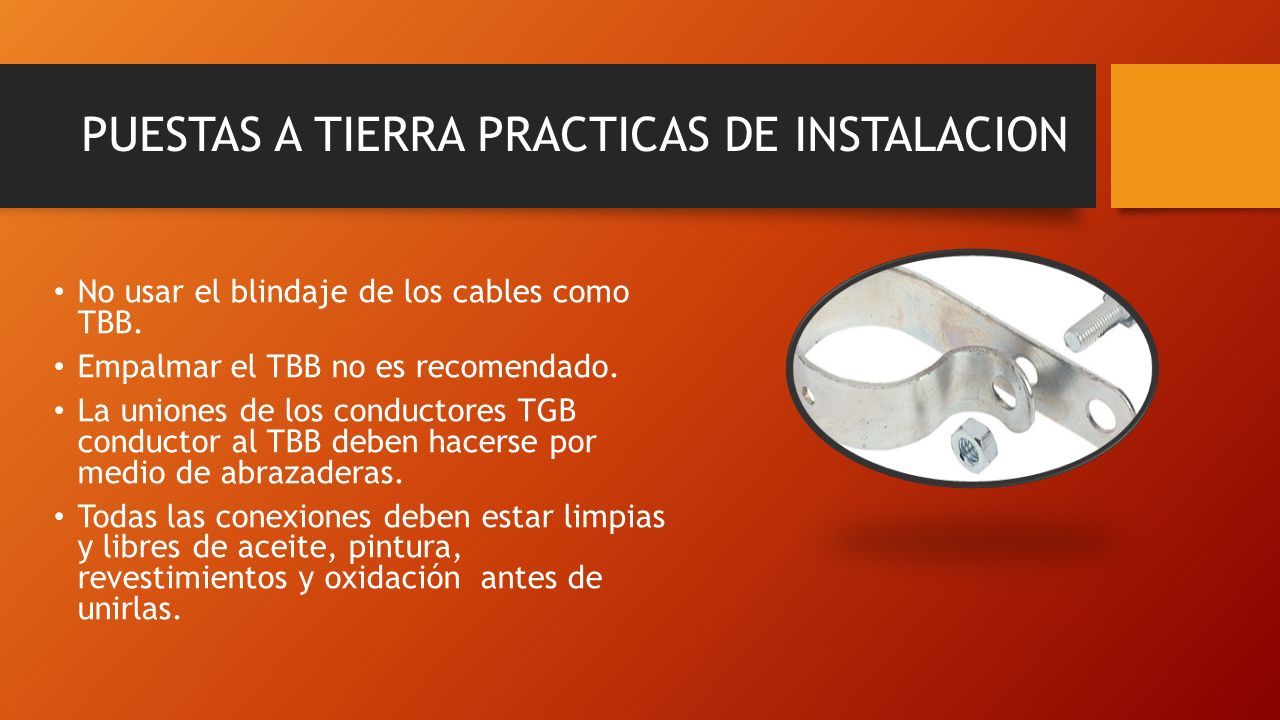

12 PUESTAS A TIERRA PRACTICAS DE INSTALACION No usar el blindaje de los cables como TBB. Empalmar el TBB no es recomendado. La uniones de los conductores TGB conductor al TBB deben hacerse por medio de abrazaderas. Todas las conexiones deben estar limpias y libres de aceite, pintura, revestimientos y oxidación antes de unirlas.

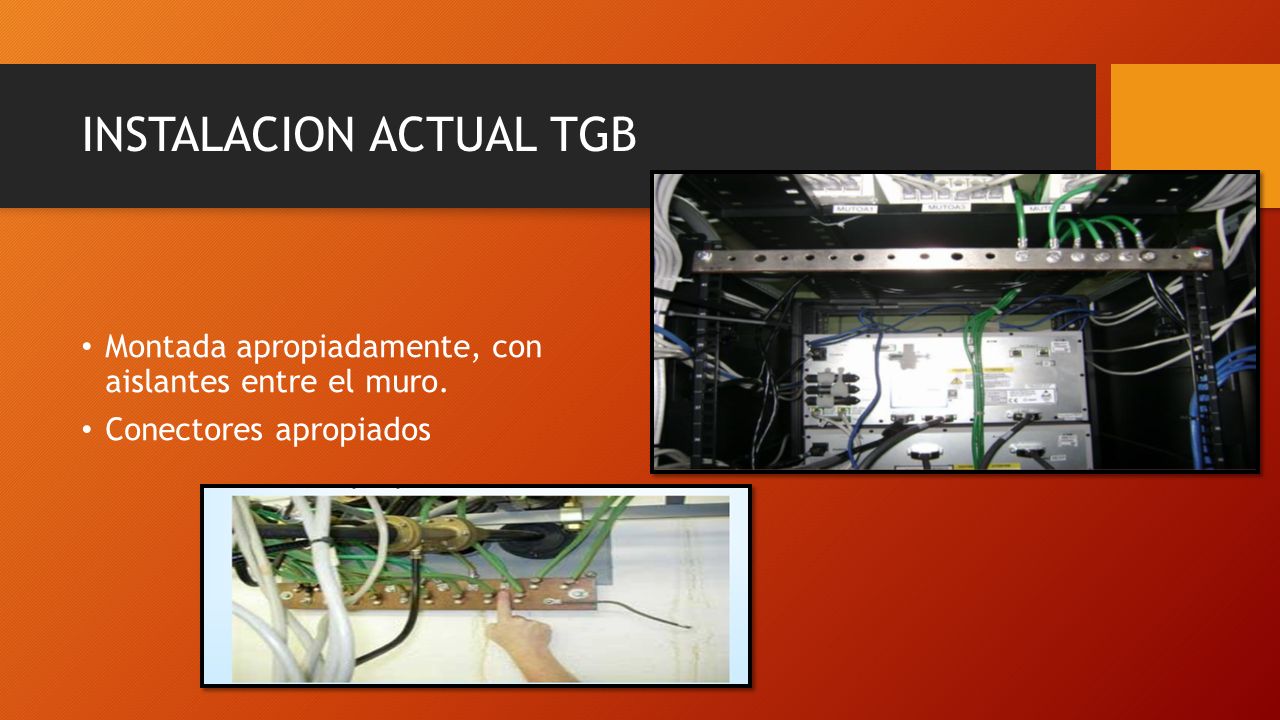

13 INSTALACION ACTUAL TGB Montada apropiadamente, con aislantes entre el muro. Conectores apropiados

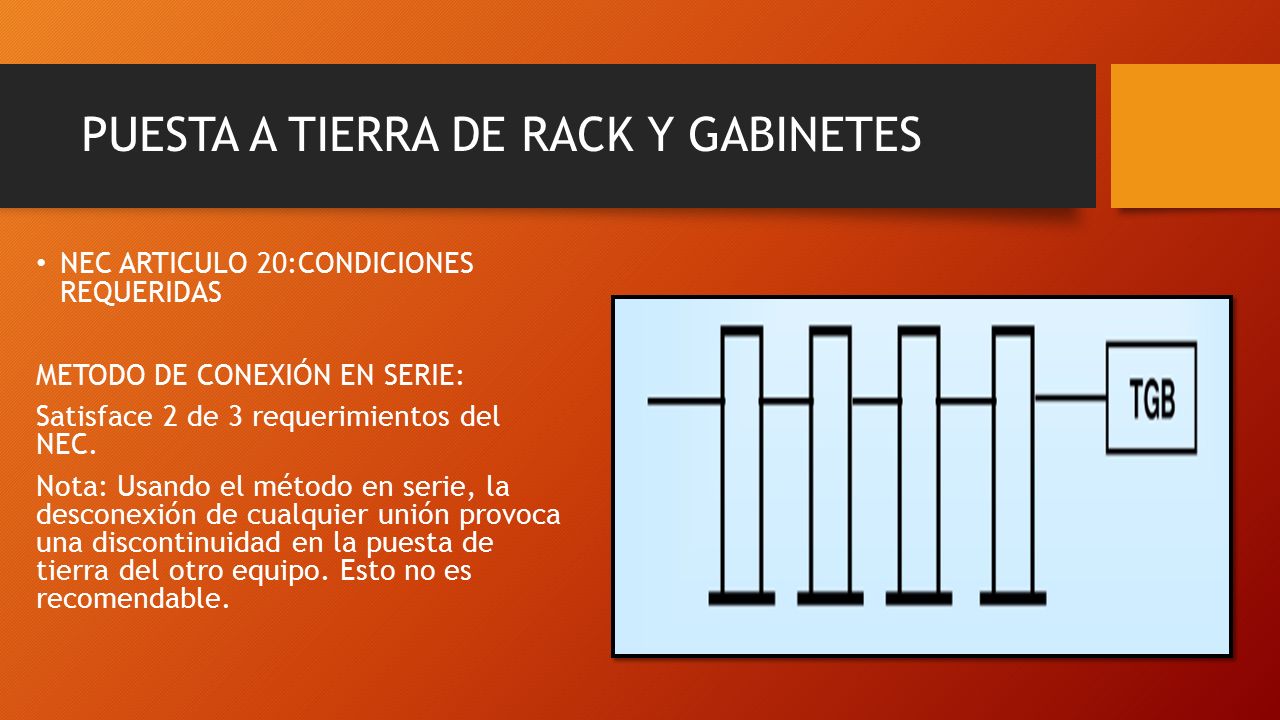

14 PUESTA A TIERRA DE RACK Y GABINETES NEC ARTICULO 20:CONDICIONES REQUERIDAS METODO DE CONEXIÓN EN SERIE: Satisface 2 de 3 requerimientos del NEC. Nota: Usando el método en serie, la desconexión de cualquier unión provoca una discontinuidad en la puesta de tierra del otro equipo. Esto no es recomendable.

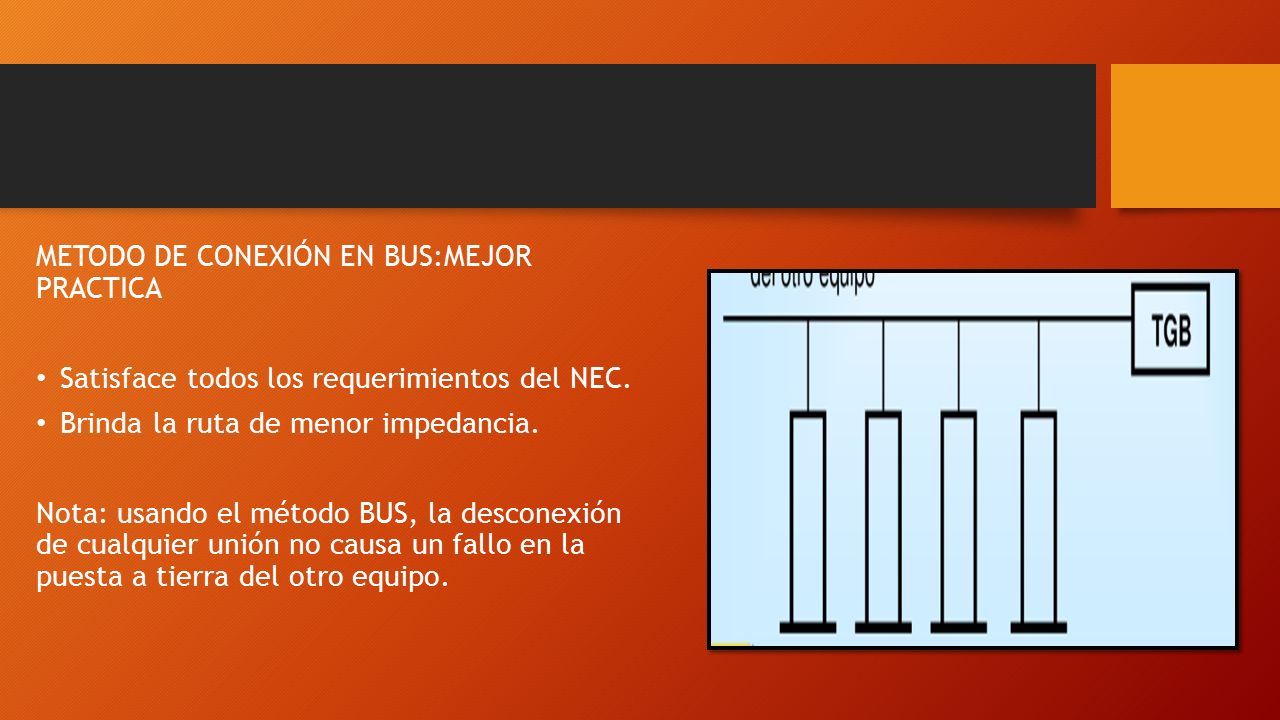

15 METODO DE CONEXIÓN EN BUS:MEJOR PRACTICA Satisface todos los requerimientos del NEC. Brinda la ruta de menor impedancia. Nota: usando el método BUS, la desconexión de cualquier unión no causa un fallo en la puesta a tierra del otro equipo.
