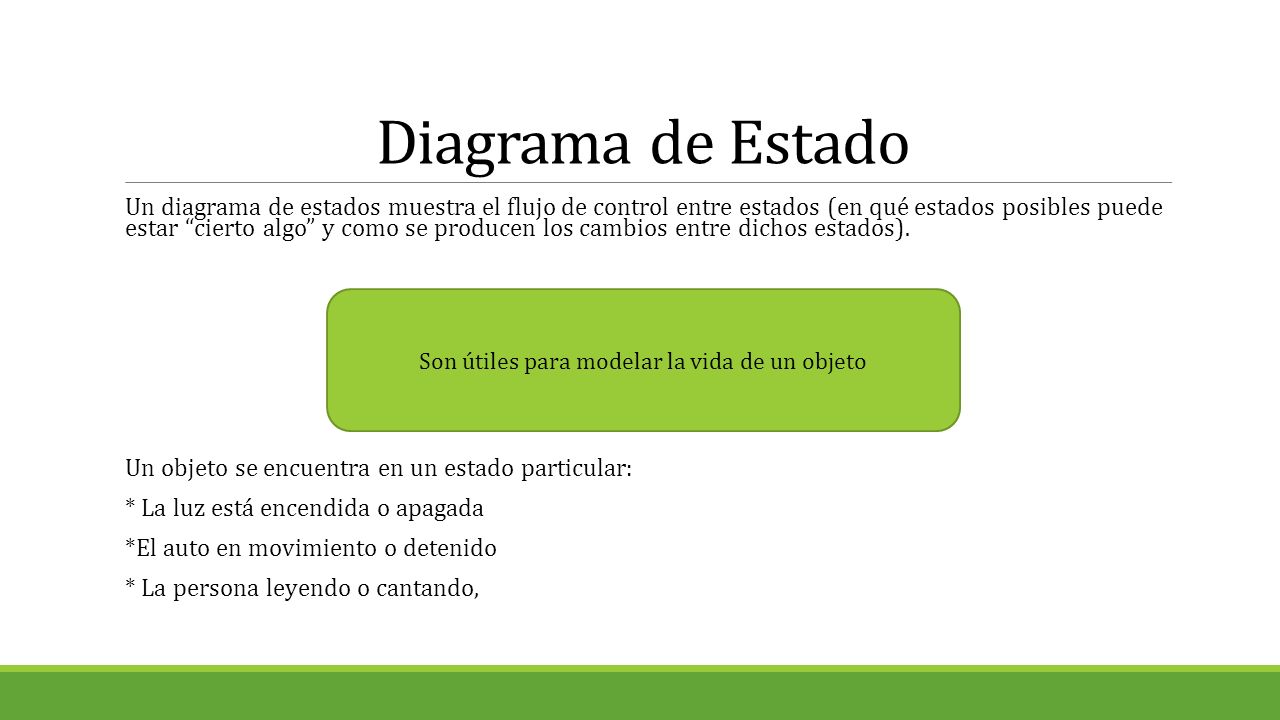

2 Diagrama de Estado Un diagrama de estados muestra el flujo de control entre estados (en qué estados posibles puede estar “cierto algo” y como se producen los cambios entre dichos estados). Un objeto se encuentra en un estado particular: * La luz está encendida o apagada *El auto en movimiento o detenido * La persona leyendo o cantando, Son útiles para modelar la vida de un objeto

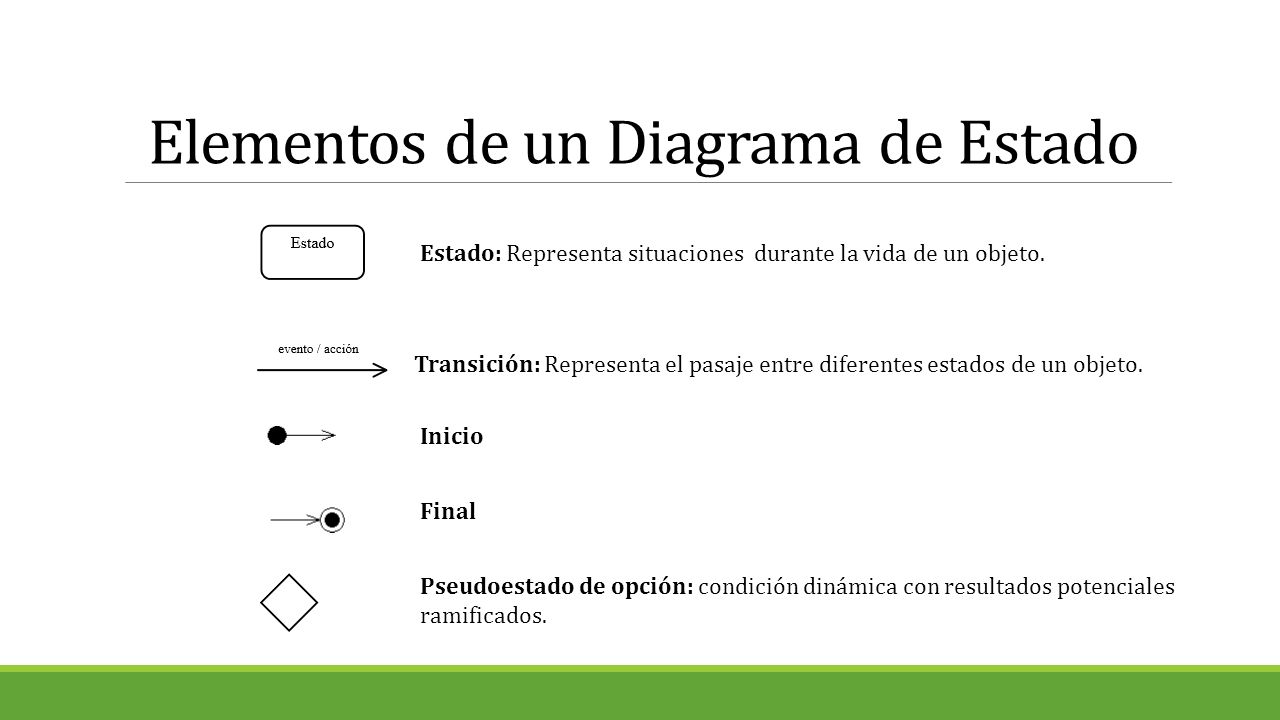

3 Elementos de un Diagrama de Estado Estado: Representa situaciones durante la vida de un objeto. Transición: Representa el pasaje entre diferentes estados de un objeto. Inicio Final Pseudoestado de opción: condición dinámica con resultados potenciales ramificados.

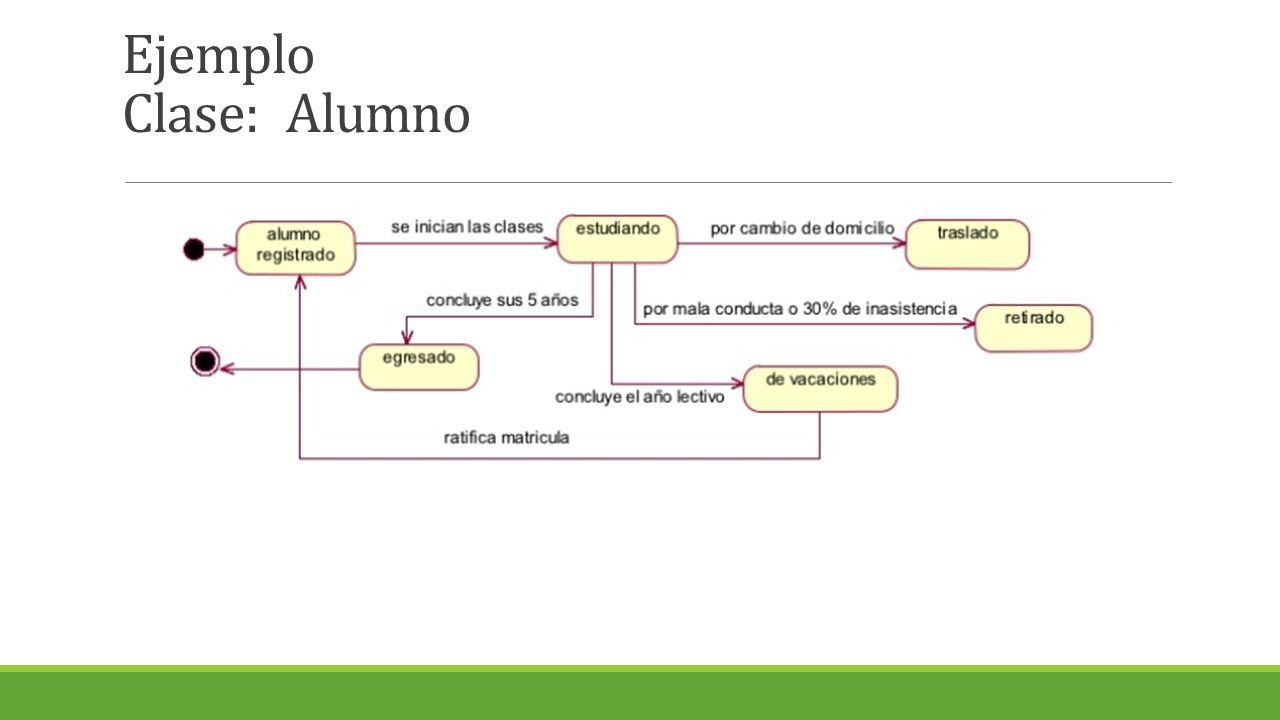

4 Ejemplo Clase: Alumno

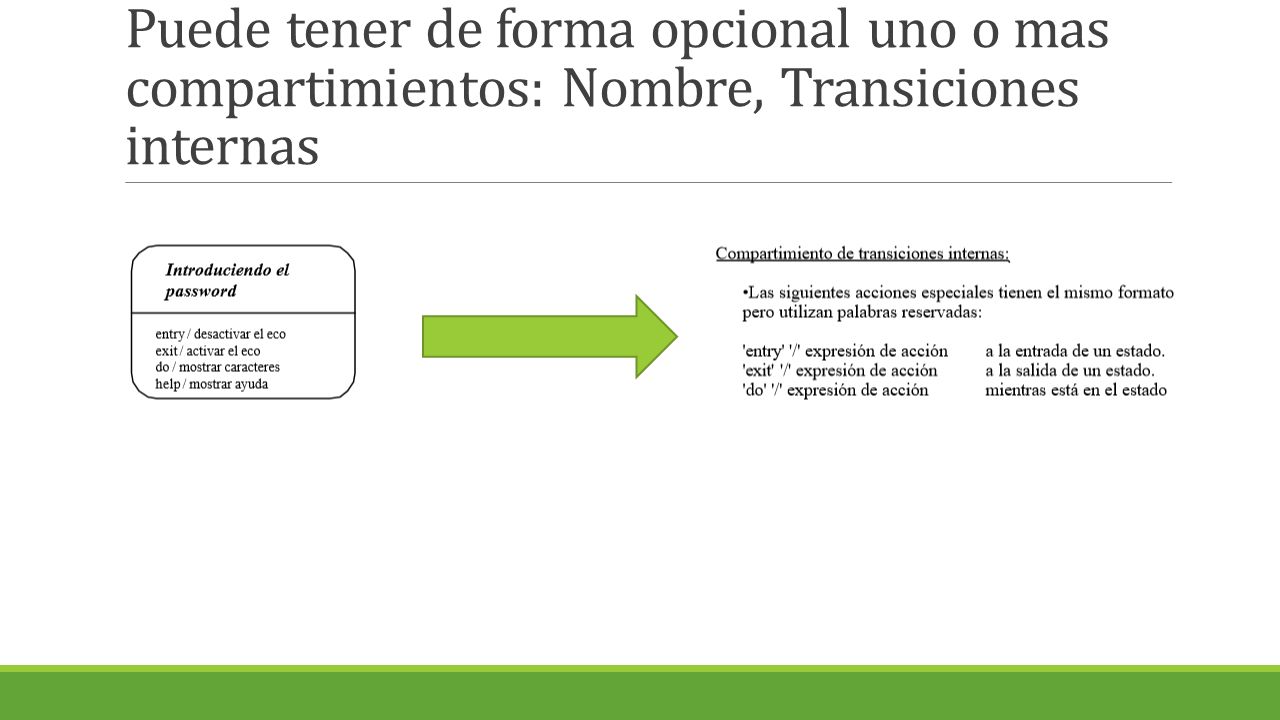

5 Puede tener de forma opcional uno o mas compartimientos: Nombre, Transiciones internas

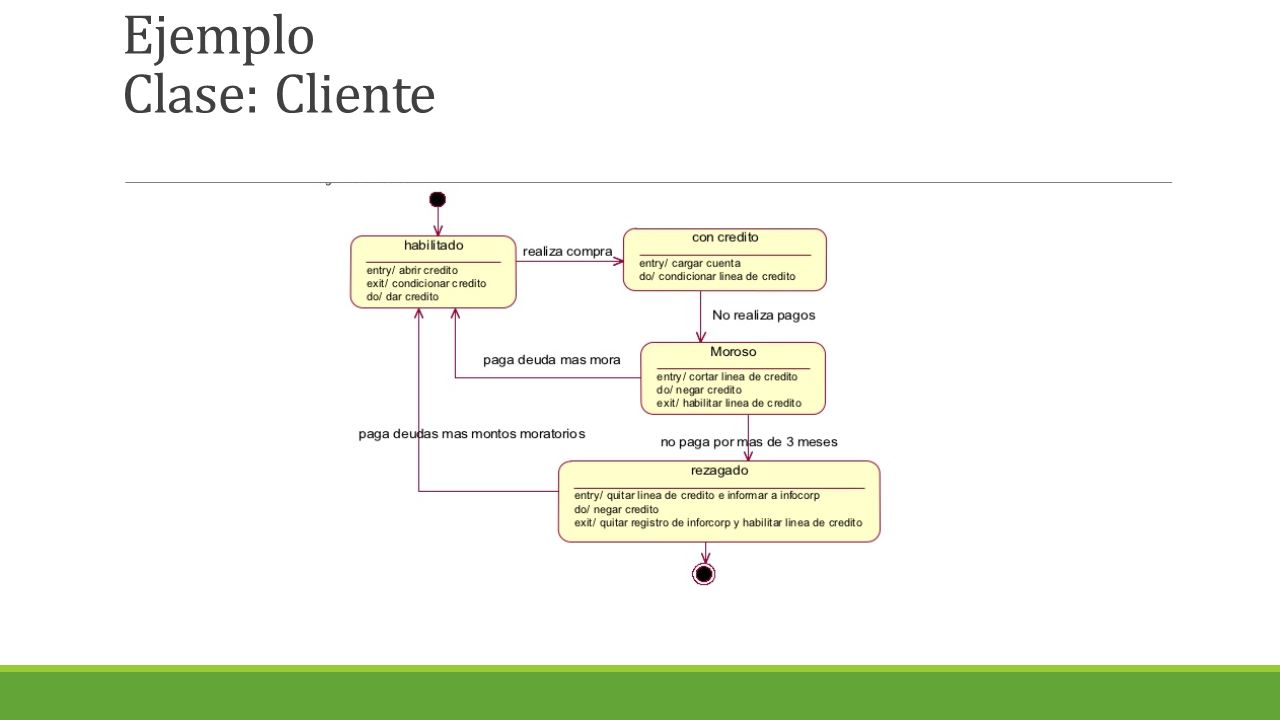

6 Ejemplo Clase: Cliente
