Gerencia de Aguas Subterráneas Estudio Geofísico para la Caracterización de la Intrusión Salina en la Costa de Hermosillo Consultores en Ingeniería Geofísica,

Presentación del tema: "Gerencia de Aguas Subterráneas Estudio Geofísico para la Caracterización de la Intrusión Salina en la Costa de Hermosillo Consultores en Ingeniería Geofísica,"— Transcripción de la presentación:

1

2 Gerencia de Aguas Subterráneas Estudio Geofísico para la Caracterización de la Intrusión Salina en la Costa de Hermosillo Consultores en Ingeniería Geofísica, S.A. de C.V. portada

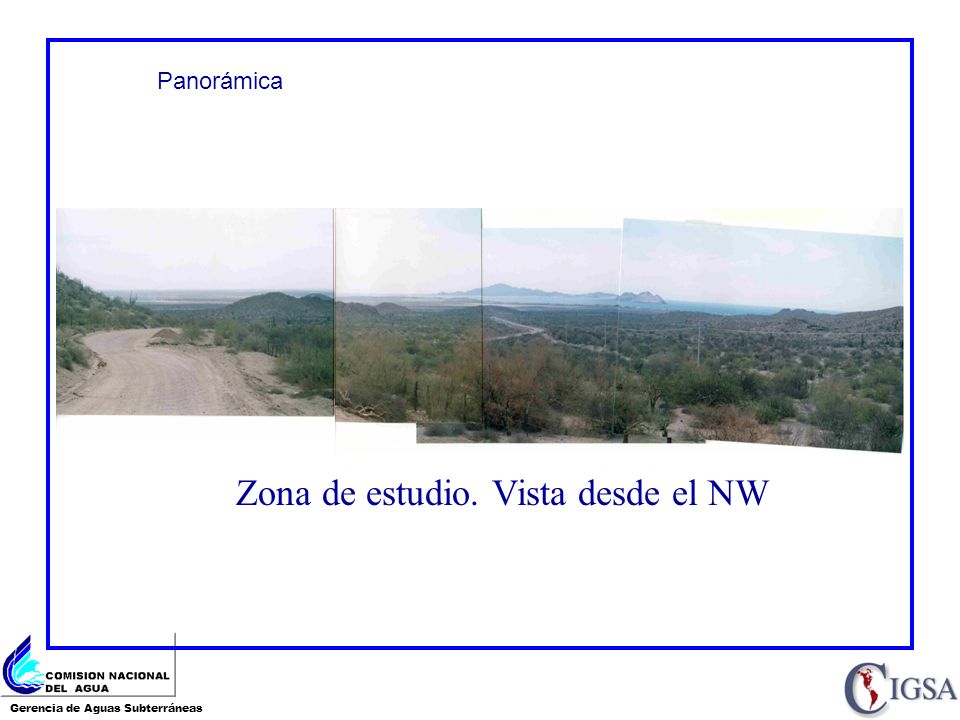

3 Gerencia de Aguas Subterráneas Panorámica Zona de estudio. Vista desde el NW

4 Gerencia de Aguas Subterráneas 171 S. Van Gordon Street Denver, CO. 80228-1703, USA Tel: (303) 980-6556 Fax: (303)989-3480 CONSULTORES EN INGENIERIA GEOFISICA, S.A. DE C.V.. Romero 19, Col. Niños Héroes de Ch., México, D.F. C.P. 03440 Tel: (5) 590 9928 Fax: (5) 590 2643 cigsa@cigsa.net Servicios y Ventas: Ing. Jaime A. Ruiz Reyes jruiz@cigsa.net Ing. Carlos Pita de La Paz cpita@cigsa.net Representantes en Mexico de: CIGSA

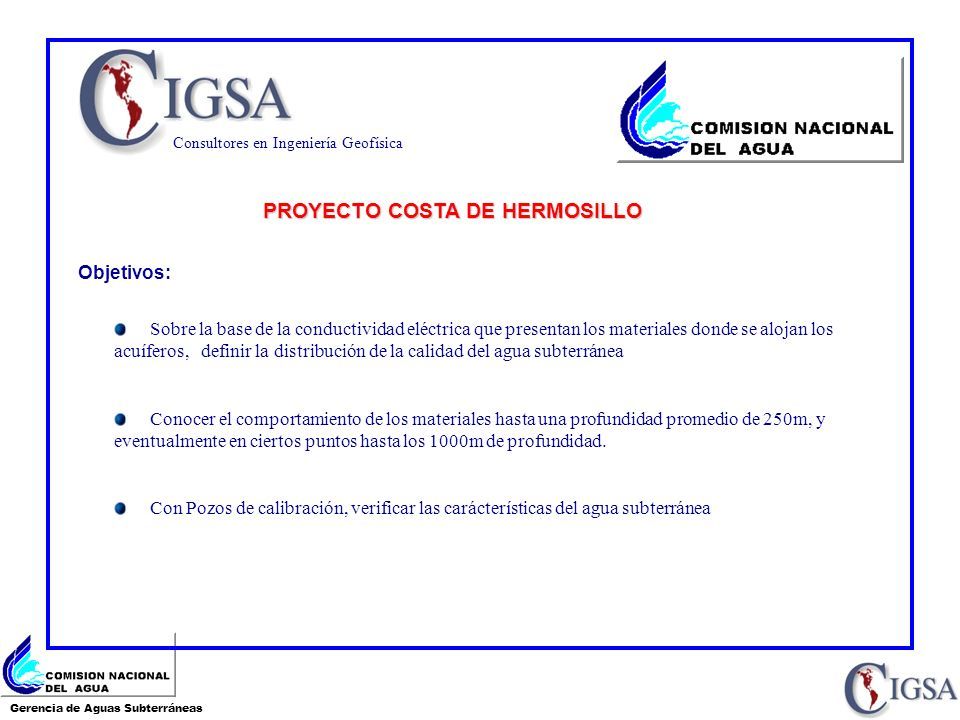

5 Gerencia de Aguas Subterráneas PROYECTO COSTA DE HERMOSILLO Consultores en Ingeniería Geofísica Objetivos: Sobre la base de la conductividad eléctrica que presentan los materiales donde se alojan los acuíferos, definir la distribución de la calidad del agua subterránea Conocer el comportamiento de los materiales hasta una profundidad promedio de 250m, y eventualmente en ciertos puntos hasta los 1000m de profundidad. Con Pozos de calibración, verificar las carácterísticas del agua subterránea

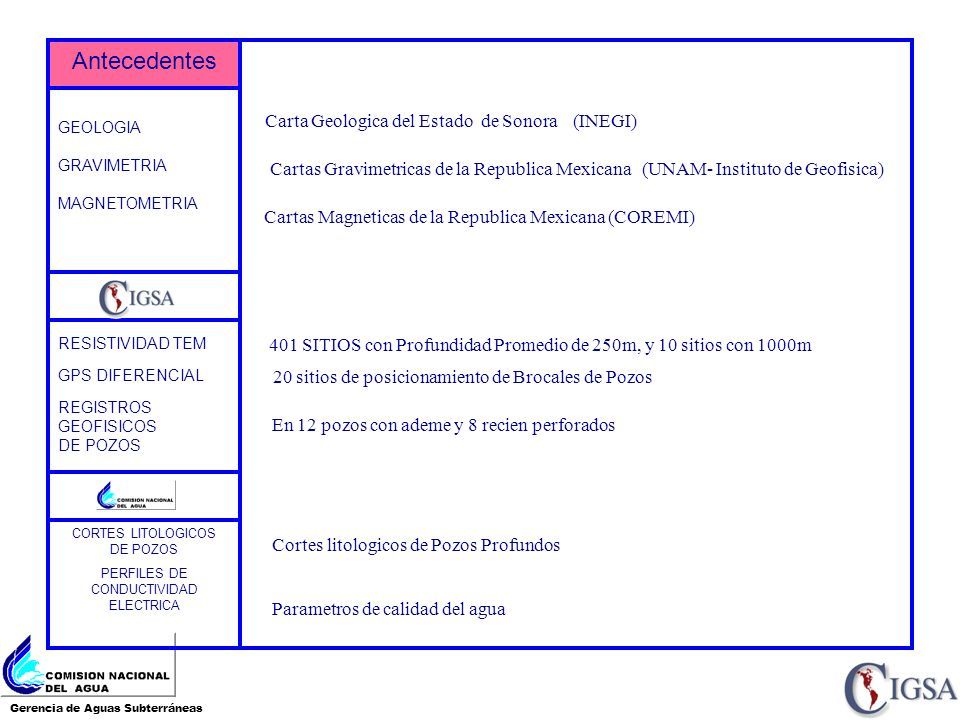

6 Gerencia de Aguas Subterráneas RESISTIVIDAD TEM GPS DIFERENCIAL REGISTROS GEOFISICOS DE POZOS GEOLOGIA GRAVIMETRIA MAGNETOMETRIA CORTES LITOLOGICOS DE POZOS PERFILES DE CONDUCTIVIDAD ELECTRICA Carta Geologica del Estado de Sonora (INEGI) Cartas Gravimetricas de la Republica Mexicana (UNAM- Instituto de Geofisica) Cartas Magneticas de la Republica Mexicana (COREMI) 401 SITIOS con Profundidad Promedio de 250m, y 10 sitios con 1000m 20 sitios de posicionamiento de Brocales de Pozos En 12 pozos con ademe y 8 recien perforados Cortes litologicos de Pozos Profundos Parametros de calidad del agua Antecedentes

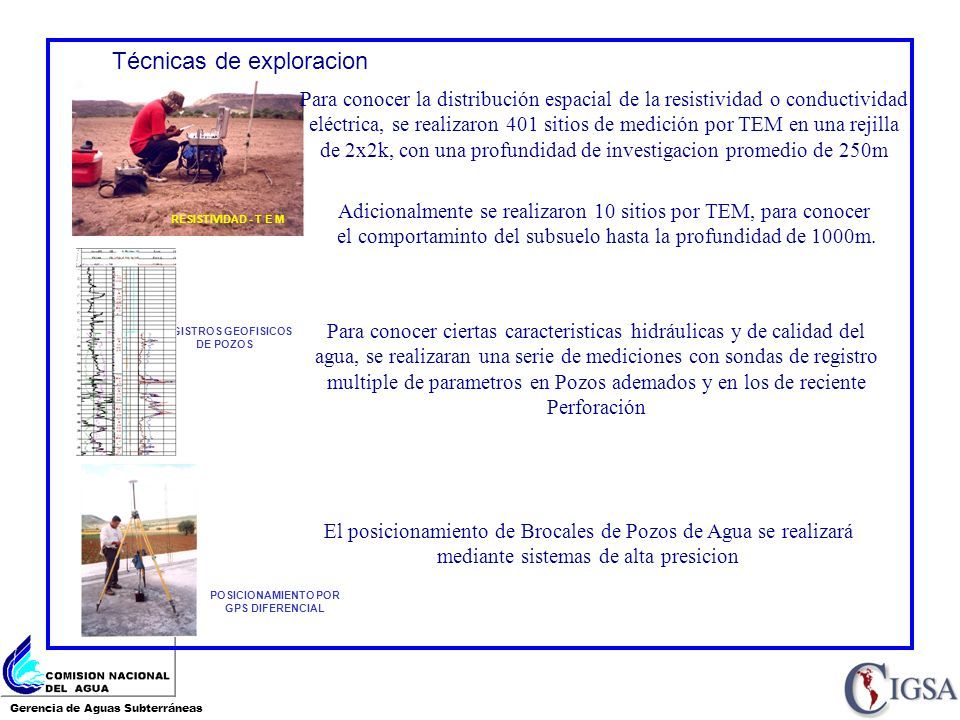

7 Gerencia de Aguas Subterráneas RESISTIVIDAD - T E M REGISTROS GEOFISICOS DE POZOS POSICIONAMIENTO POR GPS DIFERENCIAL Técnicas de exploracion Para conocer la distribución espacial de la resistividad o conductividad eléctrica, se realizaron 401 sitios de medición por TEM en una rejilla de 2x2k, con una profundidad de investigacion promedio de 250m Adicionalmente se realizaron 10 sitios por TEM, para conocer el comportaminto del subsuelo hasta la profundidad de 1000m. Para conocer ciertas caracteristicas hidráulicas y de calidad del agua, se realizaran una serie de mediciones con sondas de registro multiple de parametros en Pozos ademados y en los de reciente Perforación El posicionamiento de Brocales de Pozos de Agua se realizará mediante sistemas de alta presicion

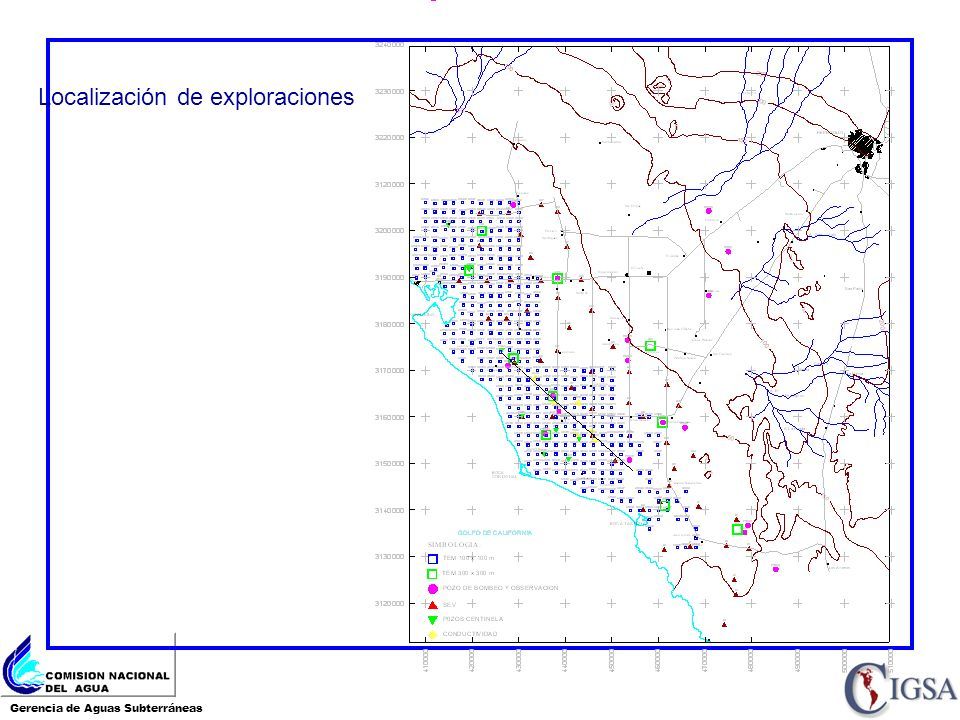

8 Gerencia de Aguas Subterráneas Localización de exploraciones

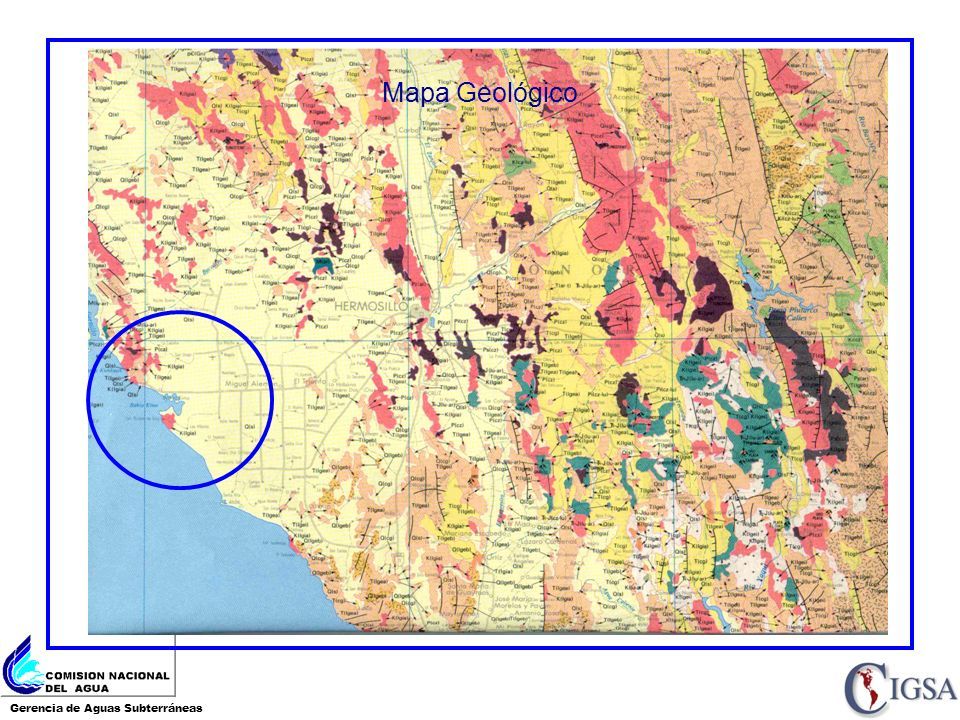

9 Gerencia de Aguas Subterráneas Mapa Geológico

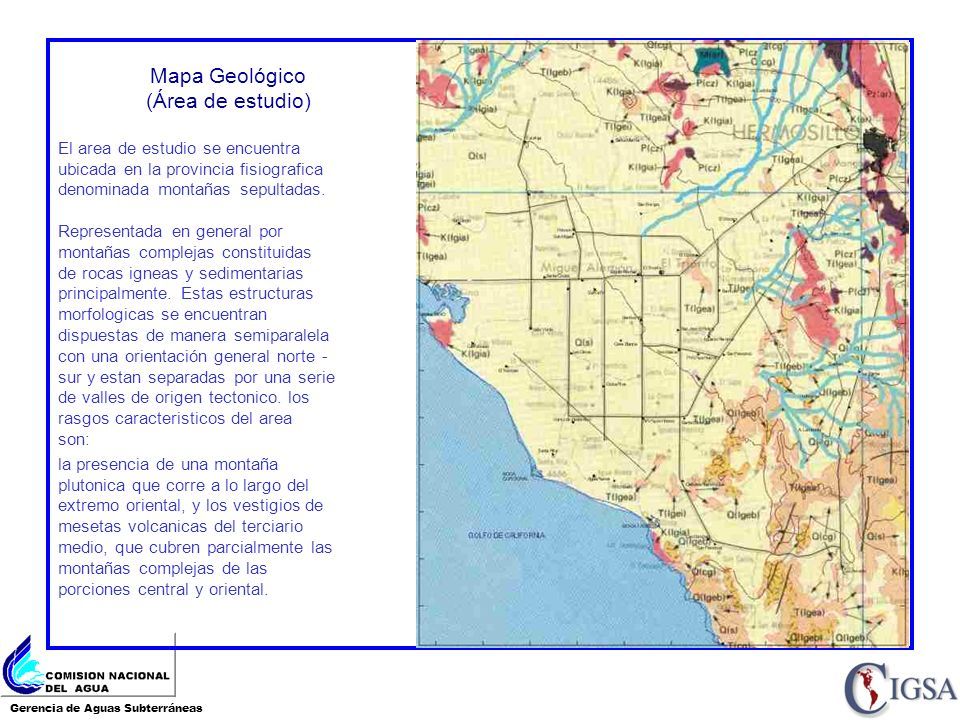

10 Gerencia de Aguas Subterráneas Mapa Geológico (Área de estudio) El area de estudio se encuentra ubicada en la provincia fisiografica denominada montañas sepultadas. Representada en general por montañas complejas constituidas de rocas igneas y sedimentarias principalmente. Estas estructuras morfologicas se encuentran dispuestas de manera semiparalela con una orientación general norte - sur y estan separadas por una serie de valles de origen tectonico. los rasgos caracteristicos del area son: la presencia de una montaña plutonica que corre a lo largo del extremo oriental, y los vestigios de mesetas volcanicas del terciario medio, que cubren parcialmente las montañas complejas de las porciones central y oriental.

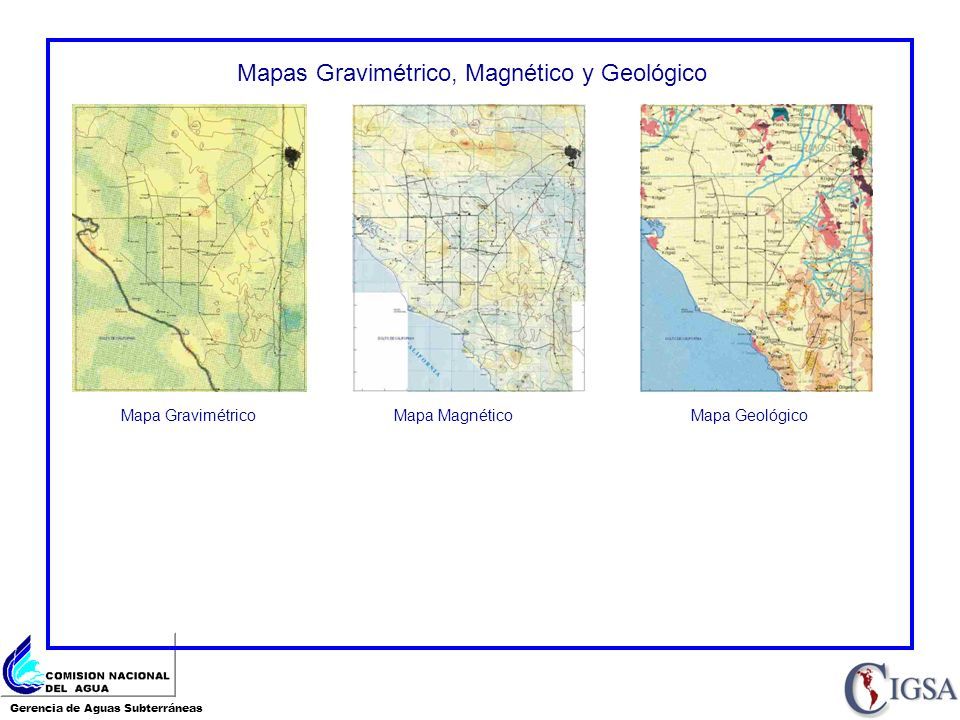

11 Gerencia de Aguas Subterráneas Mapas Gravimétrico, Magnético y Geológico Mapa GravimétricoMapa MagnéticoMapa Geológico

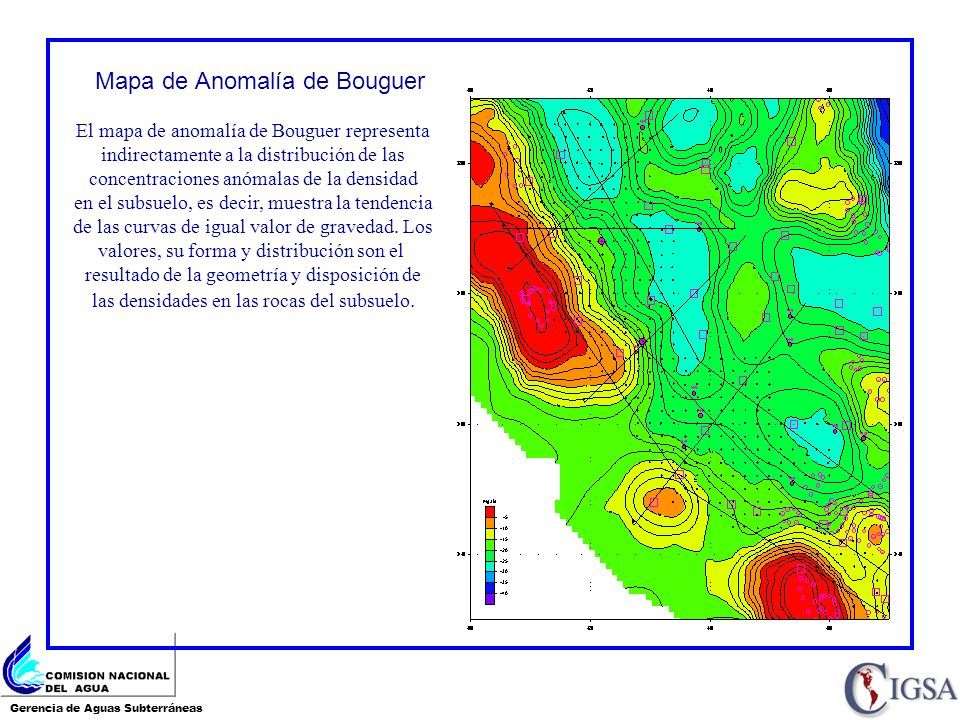

12 Gerencia de Aguas Subterráneas Mapa de Anomalía de Bouguer El mapa de anomalía de Bouguer representa indirectamente a la distribución de las concentraciones anómalas de la densidad en el subsuelo, es decir, muestra la tendencia de las curvas de igual valor de gravedad. Los valores, su forma y distribución son el resultado de la geometría y disposición de las densidades en las rocas del subsuelo.

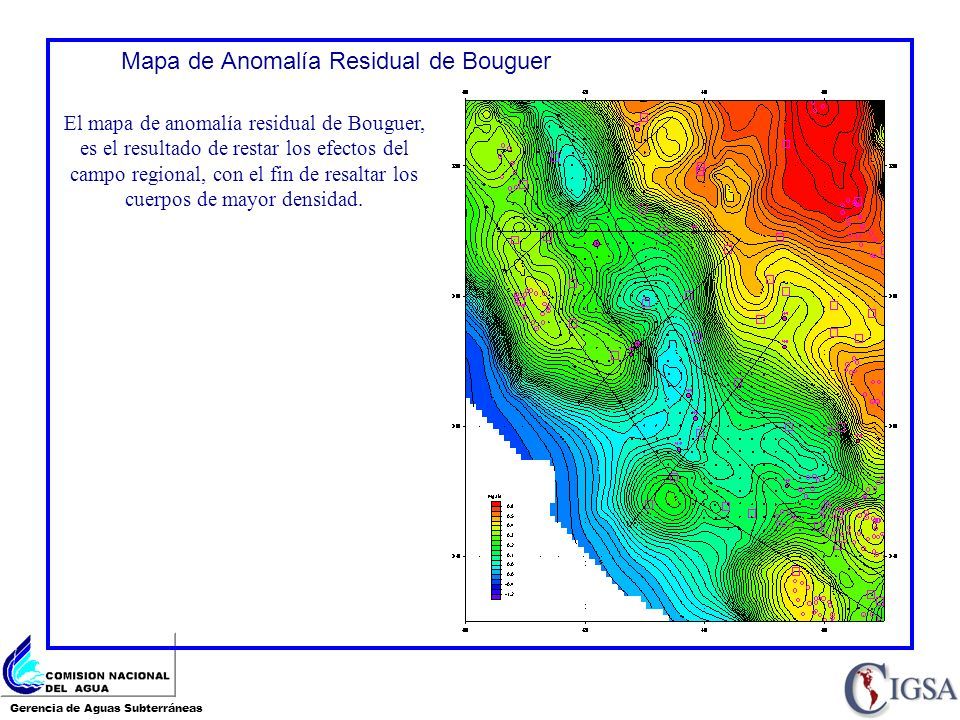

13 Gerencia de Aguas Subterráneas Mapa de Anomalía Residual de Bouguer El mapa de anomalía residual de Bouguer, es el resultado de restar los efectos del campo regional, con el fin de resaltar los cuerpos de mayor densidad.

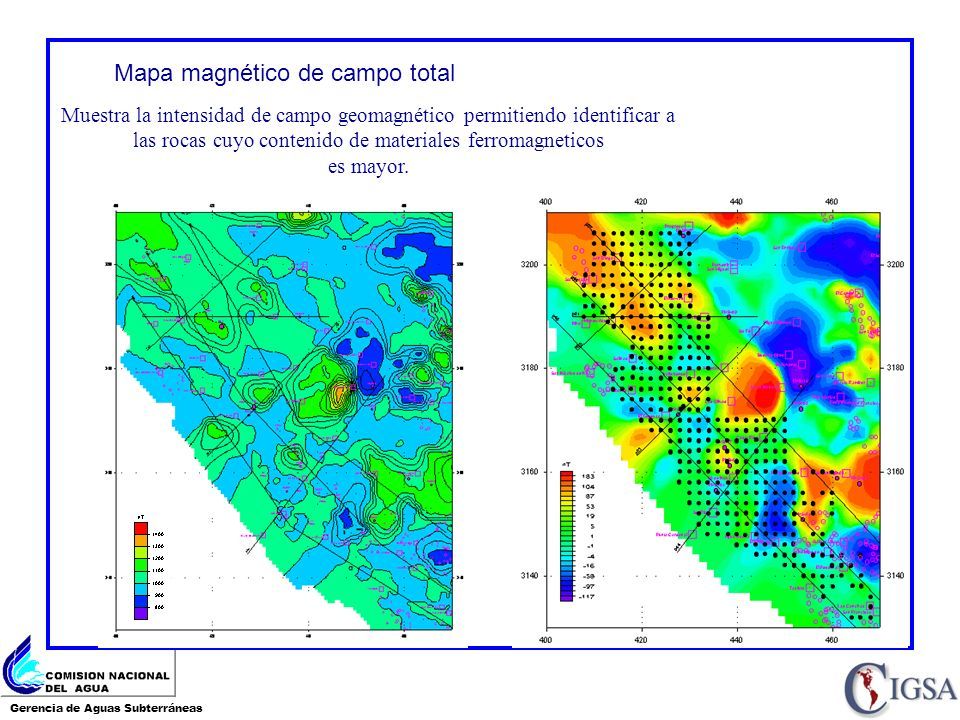

14 Gerencia de Aguas Subterráneas Mapa magnético de campo total Muestra la intensidad de campo geomagnético permitiendo identificar a las rocas cuyo contenido de materiales ferromagneticos es mayor.

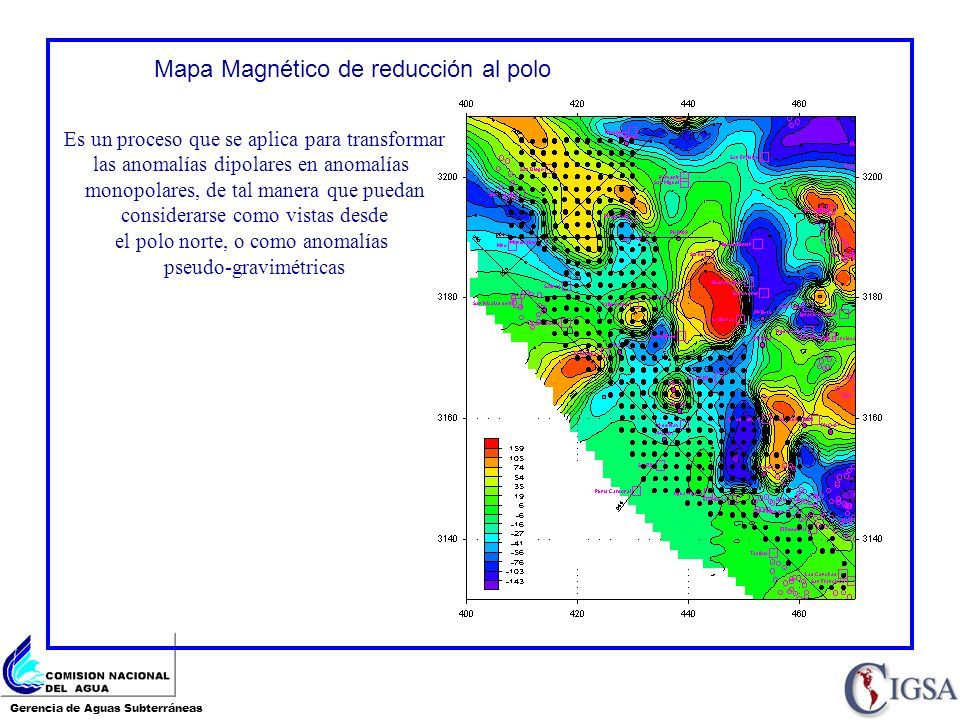

15 Gerencia de Aguas Subterráneas Mapa Magnético de reducción al polo Es un proceso que se aplica para transformar las anomalías dipolares en anomalías monopolares, de tal manera que puedan considerarse como vistas desde el polo norte, o como anomalías pseudo-gravimétricas

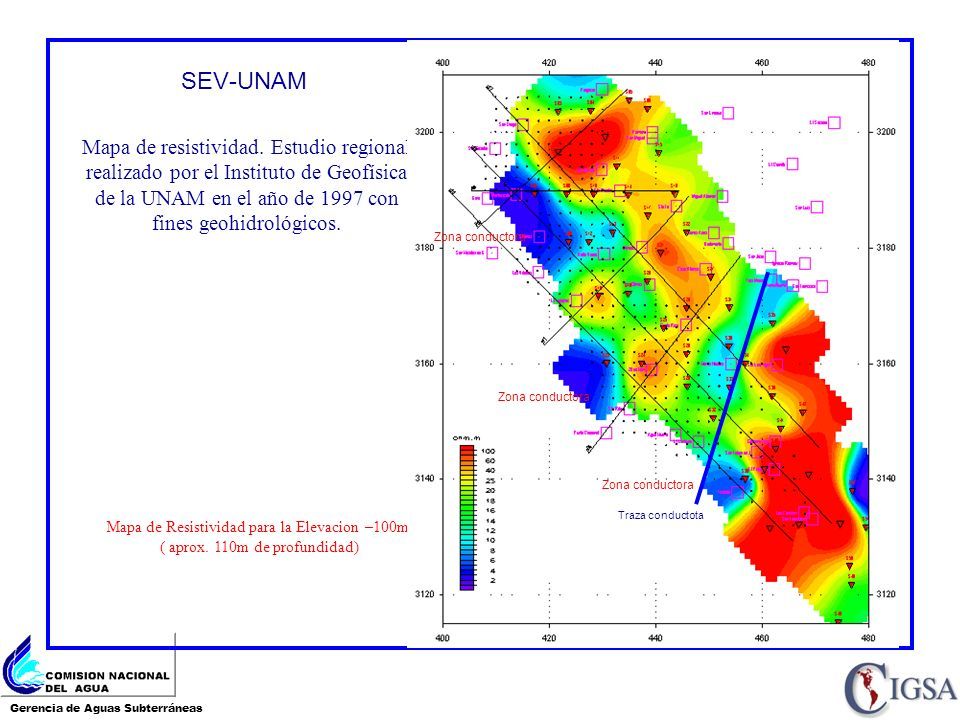

16 Gerencia de Aguas Subterráneas SEV-UNAM Mapa de resistividad. Estudio regional realizado por el Instituto de Geofísica de la UNAM en el año de 1997 con fines geohidrológicos. Mapa de Resistividad para la Elevacion –100m ( aprox. 110m de profundidad) Zona conductora Traza conductota

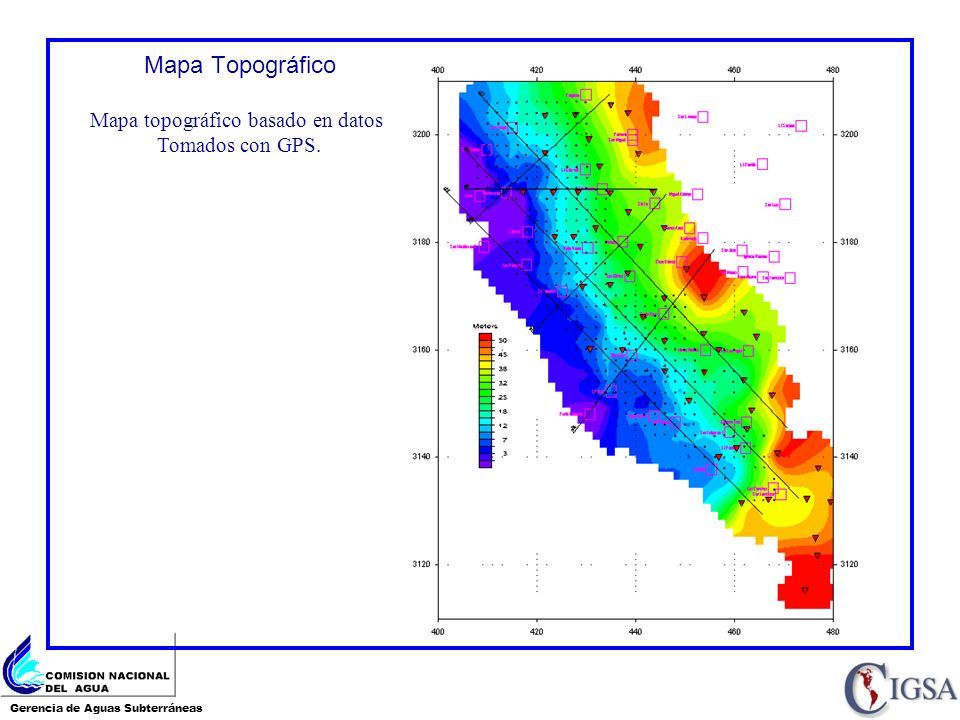

17 Gerencia de Aguas Subterráneas Mapa Topográfico Mapa topográfico basado en datos Tomados con GPS.

18 Gerencia de Aguas Subterráneas CROQUIS DE LOCALIZACIÓN LEYENDA GEOLÓGICA PROFUNDIDAD Pozos Centinelas

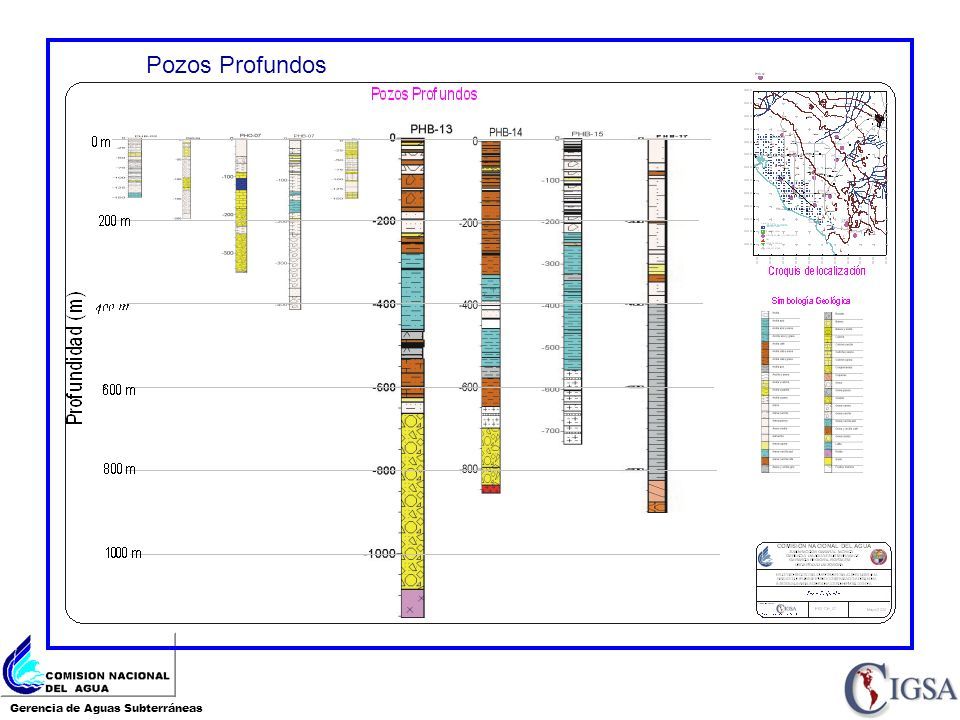

19 Gerencia de Aguas Subterráneas Pozos Profundos

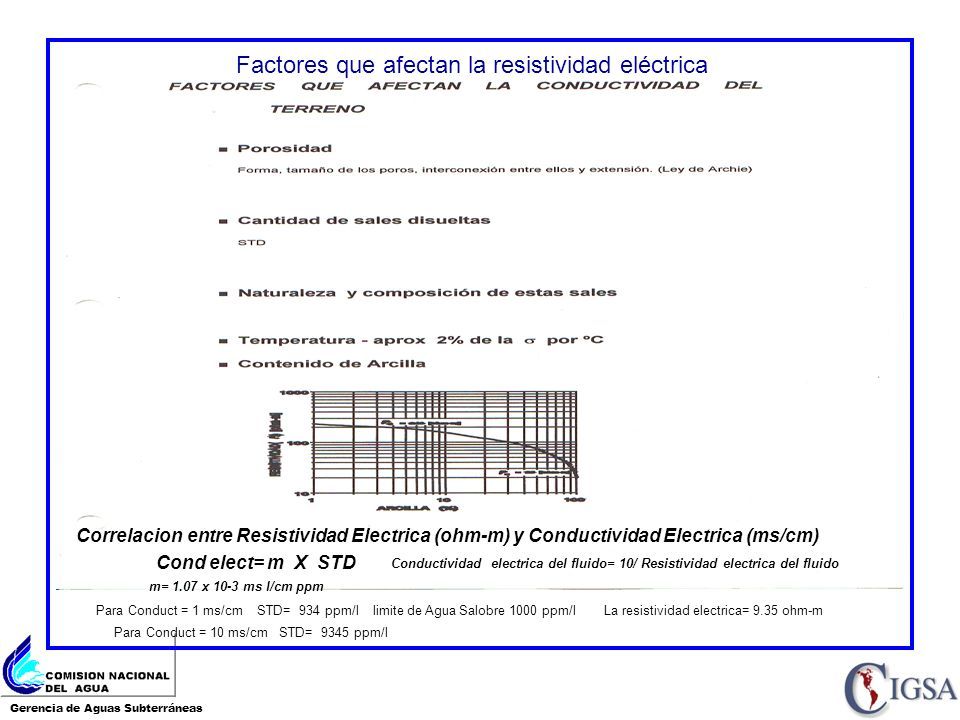

20 Gerencia de Aguas Subterráneas Factores que afectan la resistividad eléctrica Correlacion entre Resistividad Electrica (ohm-m) y Conductividad Electrica (ms/cm) Cond elect= m X STD m= 1.07 x 10-3 ms l/cm ppm Conductividad electrica del fluido= 10/ Resistividad electrica del fluido Para Conduct = 1 ms/cm STD= 934 ppm/l limite de Agua Salobre 1000 ppm/l La resistividad electrica= 9.35 ohm-m Para Conduct = 10 ms/cm STD= 9345 ppm/l

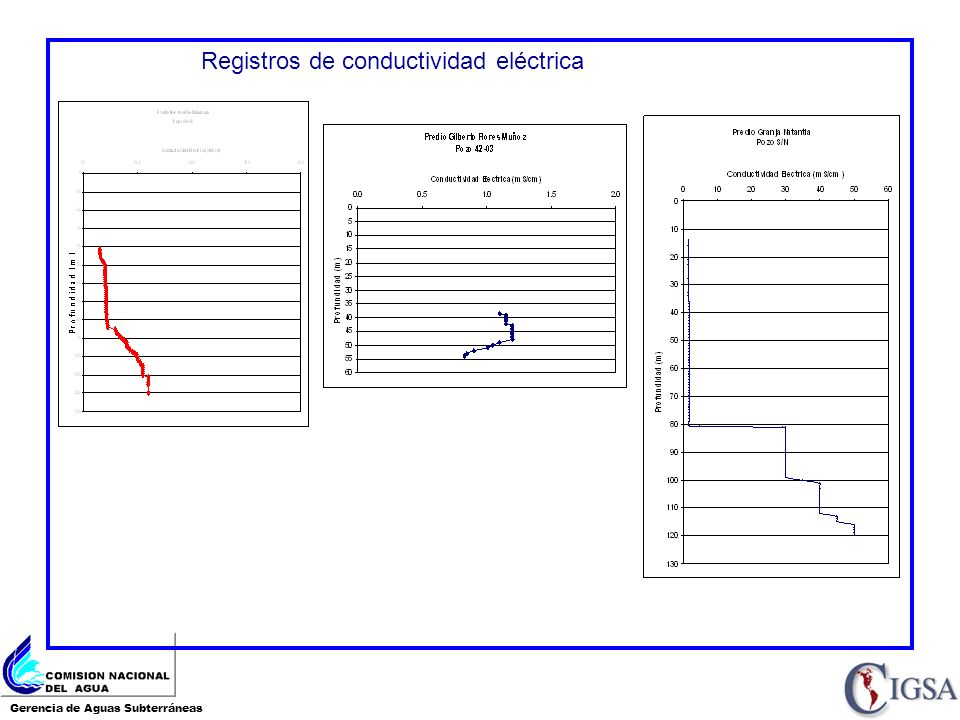

21 Gerencia de Aguas Subterráneas Registros de conductividad eléctrica

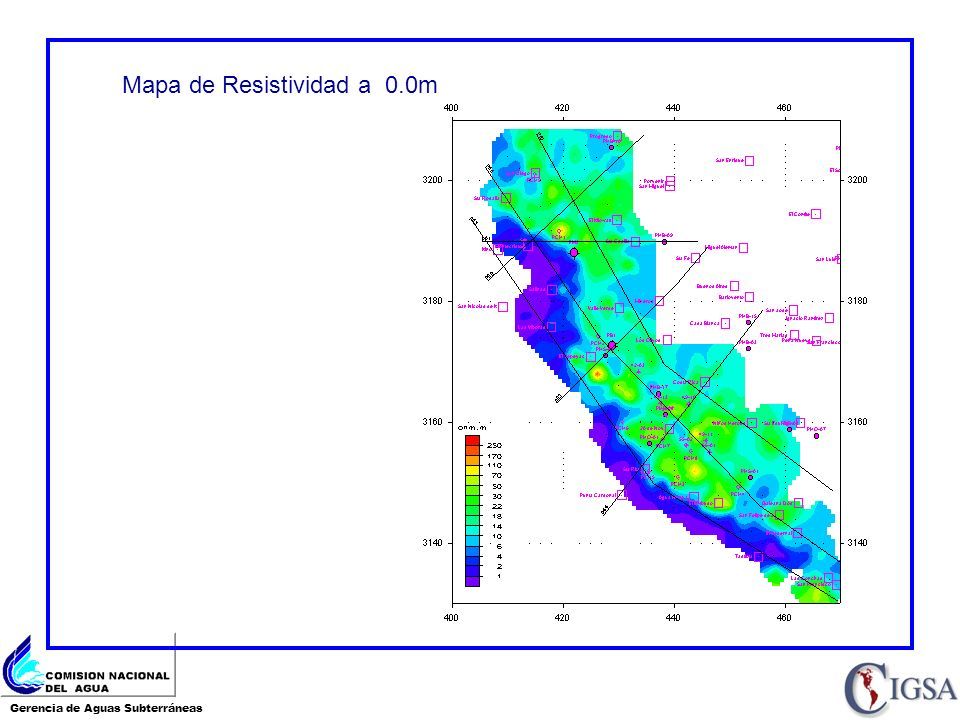

22 Gerencia de Aguas Subterráneas Mapa de Resistividad a 0.0m

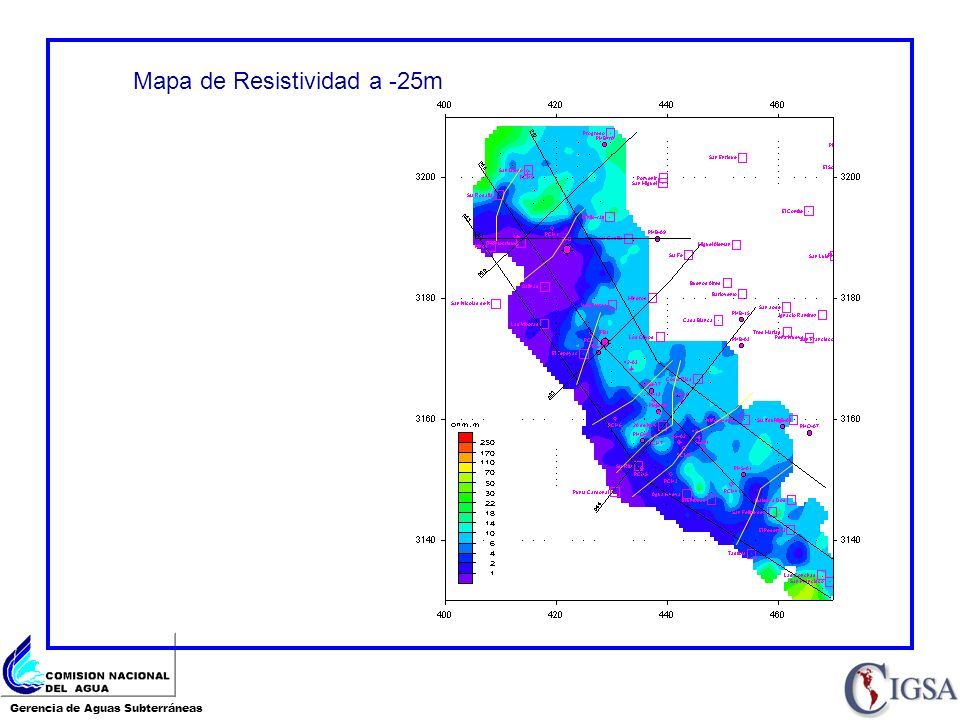

23 Gerencia de Aguas Subterráneas Mapa de Resistividad a -25m

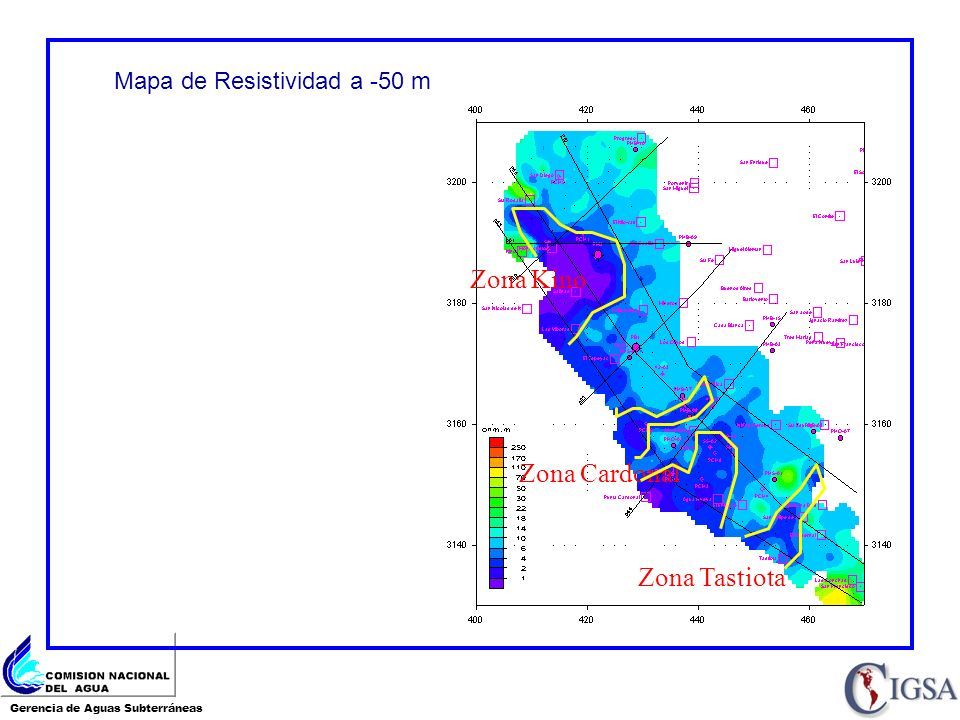

24 Gerencia de Aguas Subterráneas Mapa de Resistividad a -50 m Zona Kino Zona Cardonal Zona Tastiota

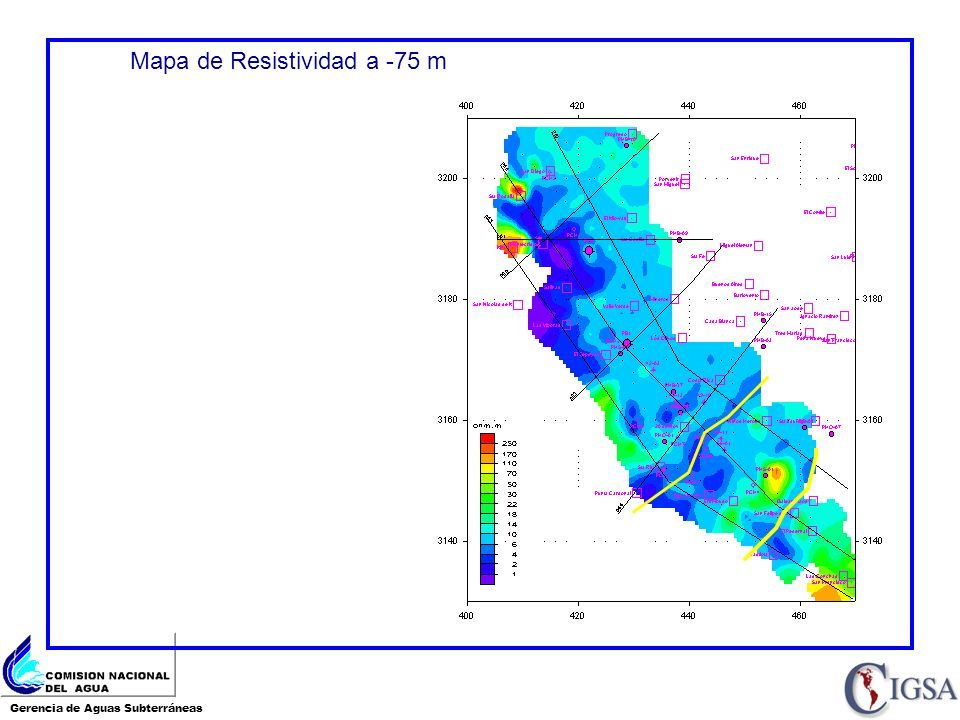

25 Gerencia de Aguas Subterráneas Mapa de Resistividad a -75 m

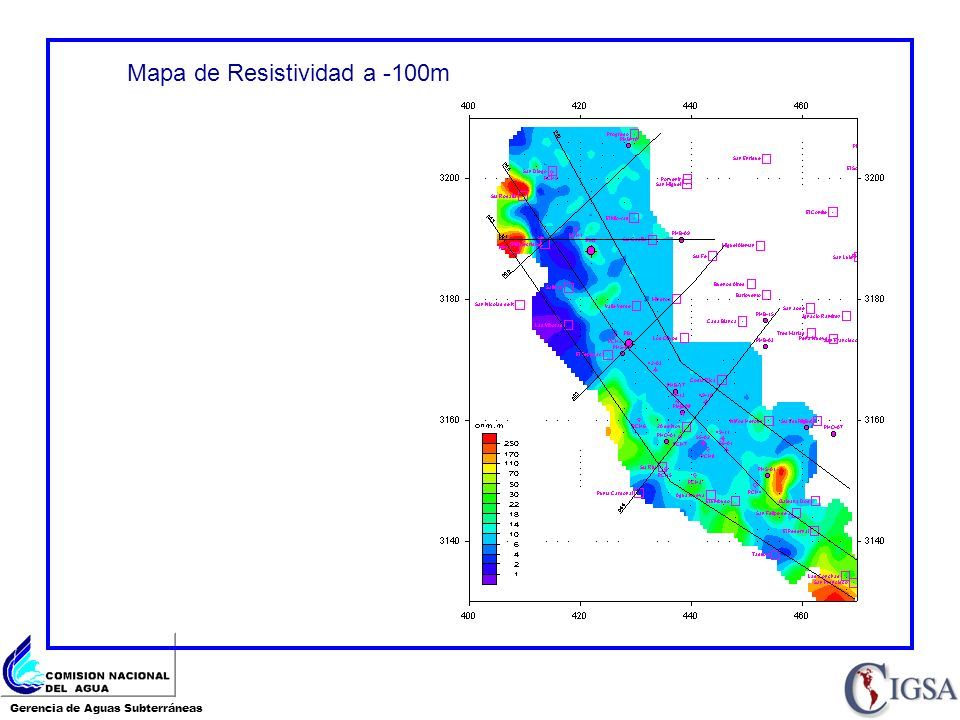

26 Gerencia de Aguas Subterráneas Mapa de Resistividad a -100m

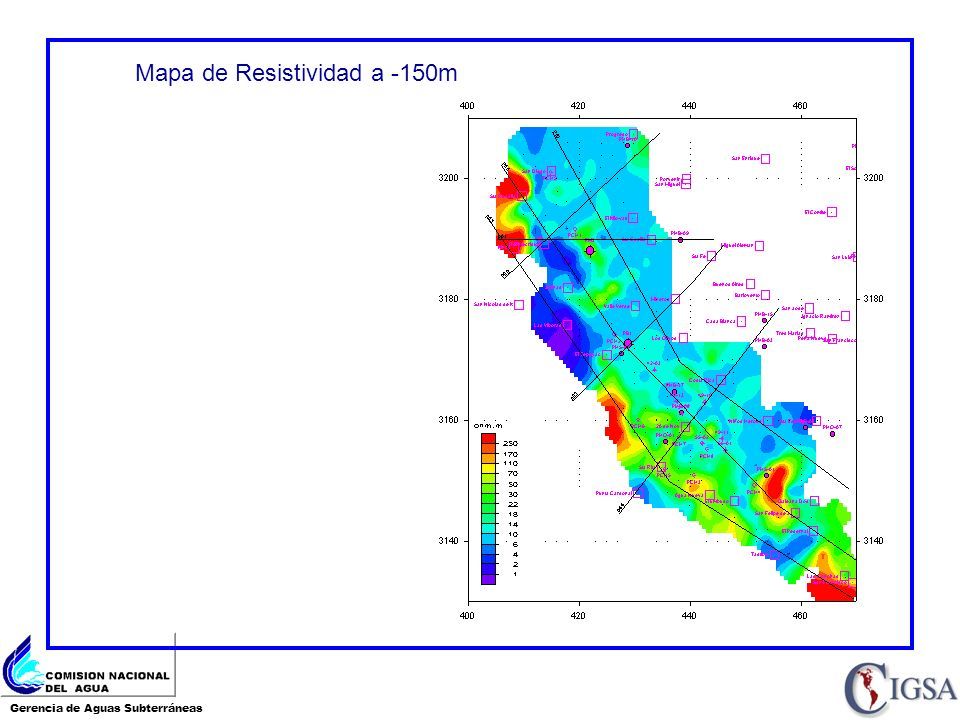

27 Gerencia de Aguas Subterráneas Mapa de Resistividad a -150m

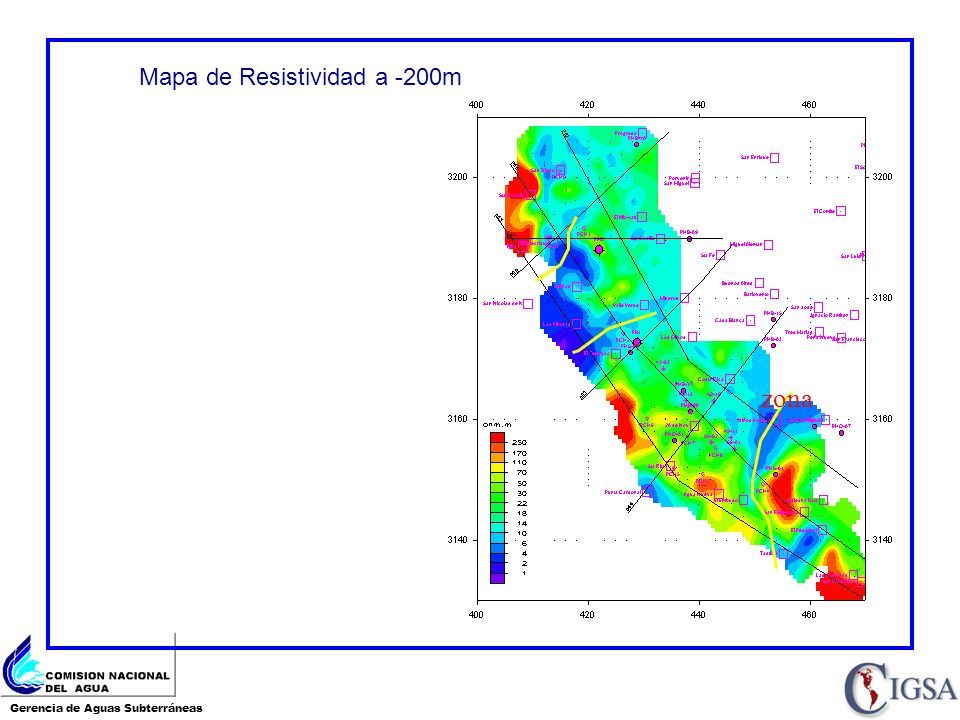

28 Gerencia de Aguas Subterráneas Mapa de Resistividad a -200m zona

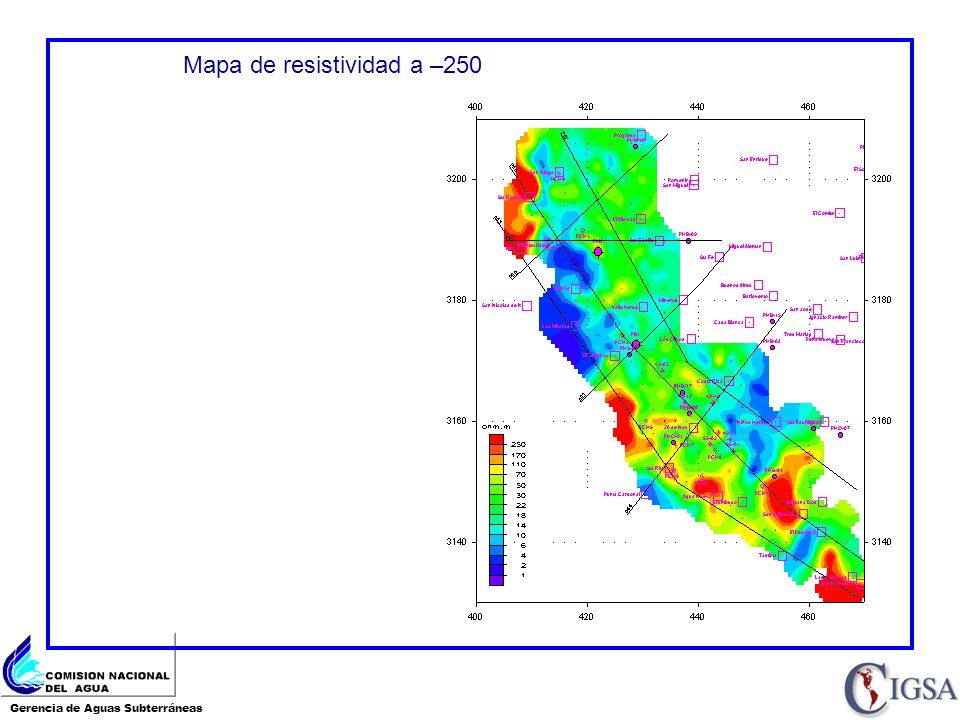

29 Gerencia de Aguas Subterráneas Mapa de resistividad a –250

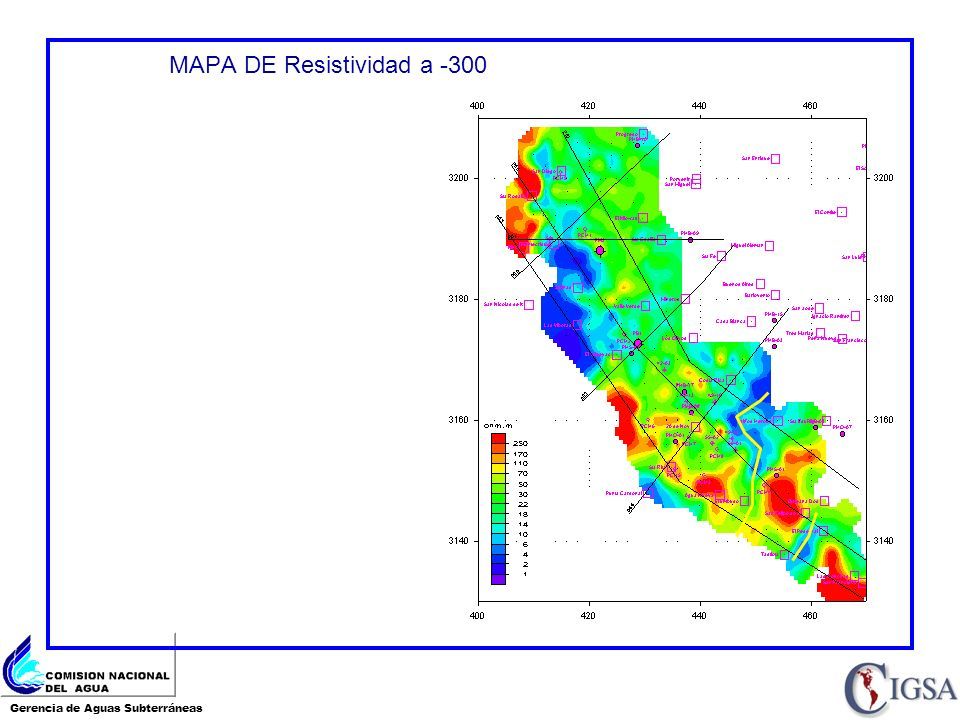

30 Gerencia de Aguas Subterráneas MAPA DE Resistividad a -300

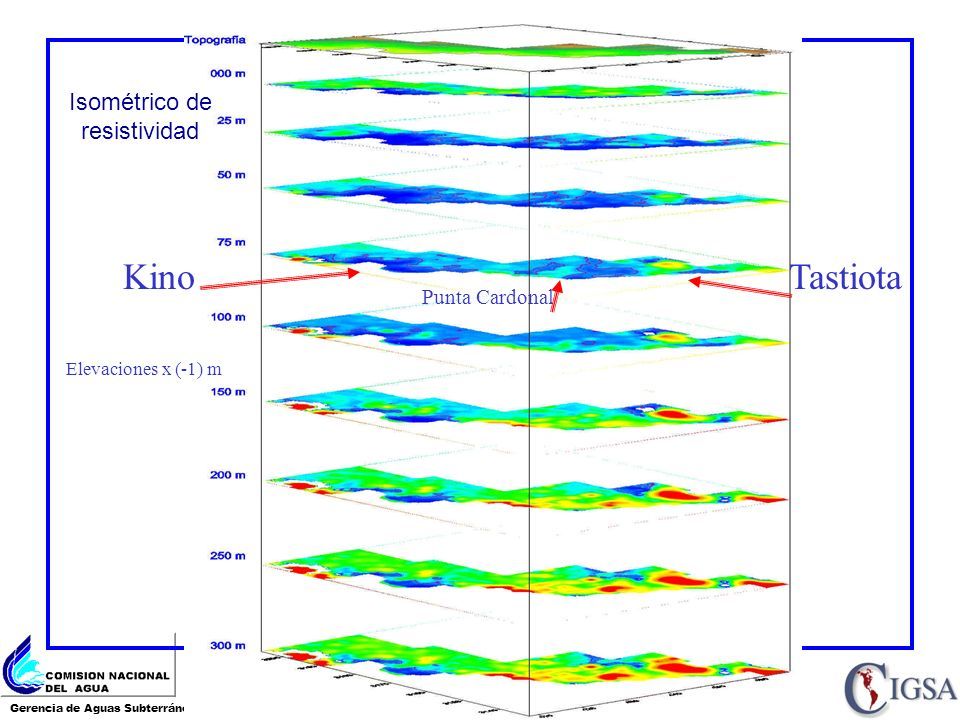

31 Gerencia de Aguas Subterráneas KinoTastiota Punta Cardonal Isométrico de resistividad Elevaciones x (-1) m

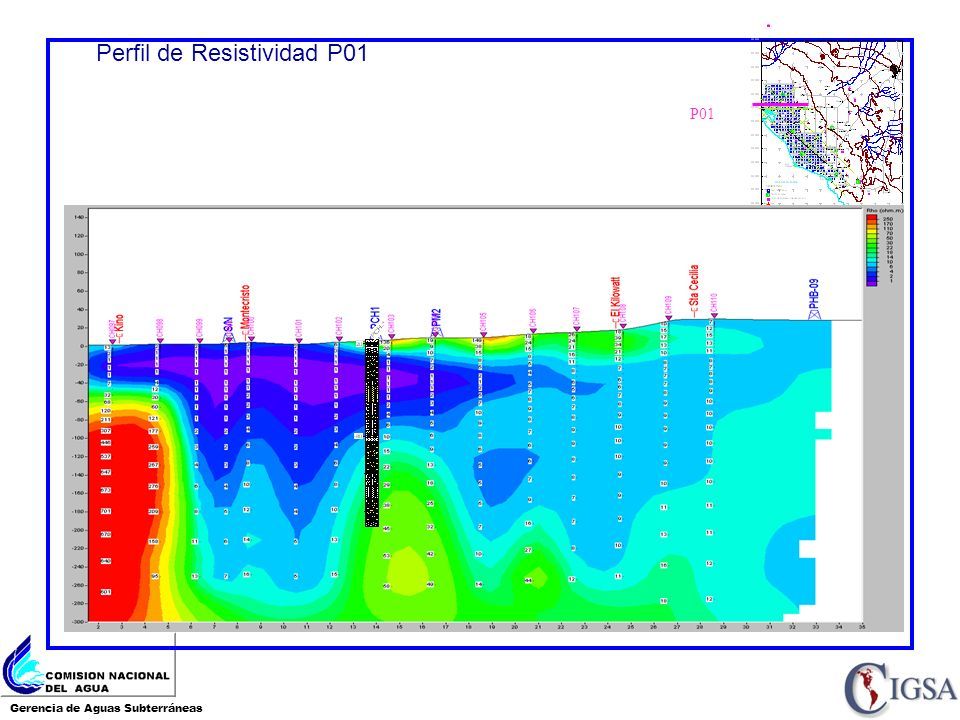

32 Gerencia de Aguas Subterráneas Perfil de Resistividad P01 P01

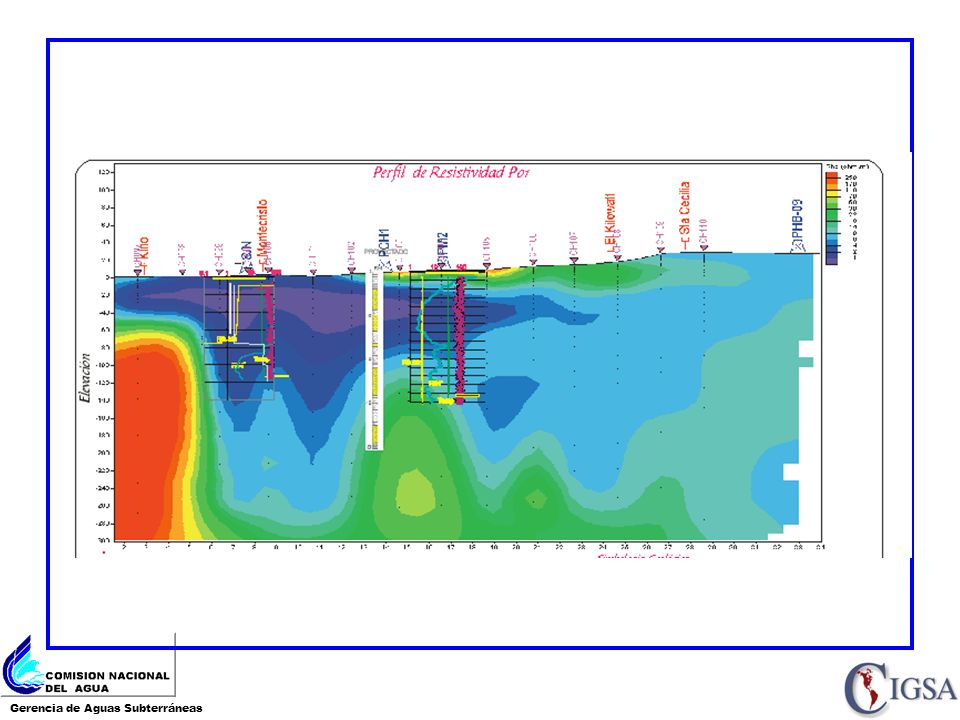

33 Gerencia de Aguas Subterráneas

34 Perfil de Reistividad P02 P02

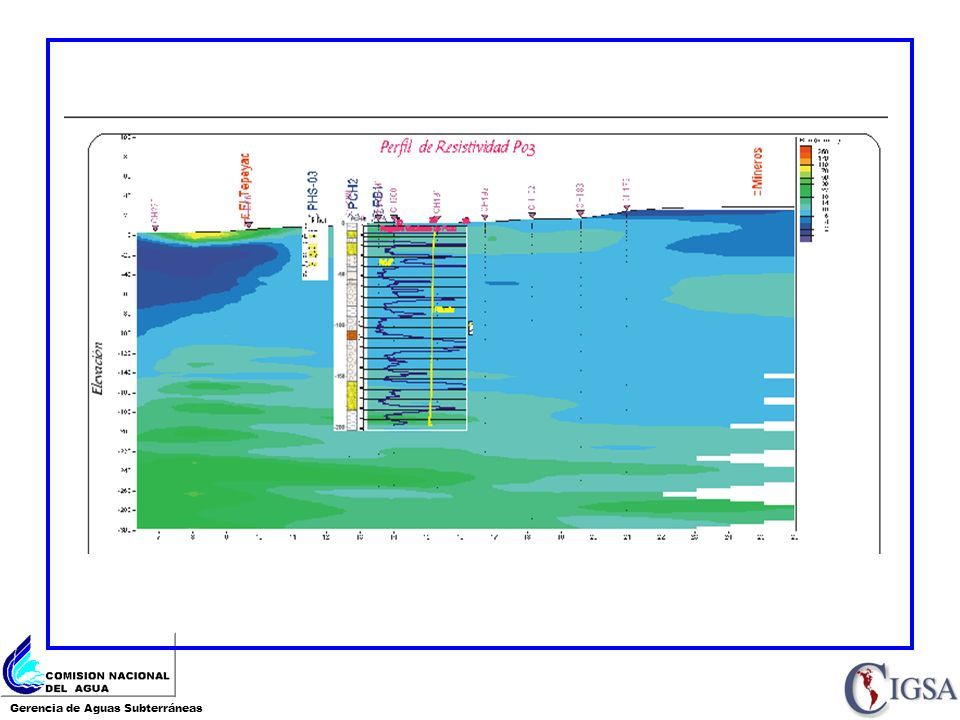

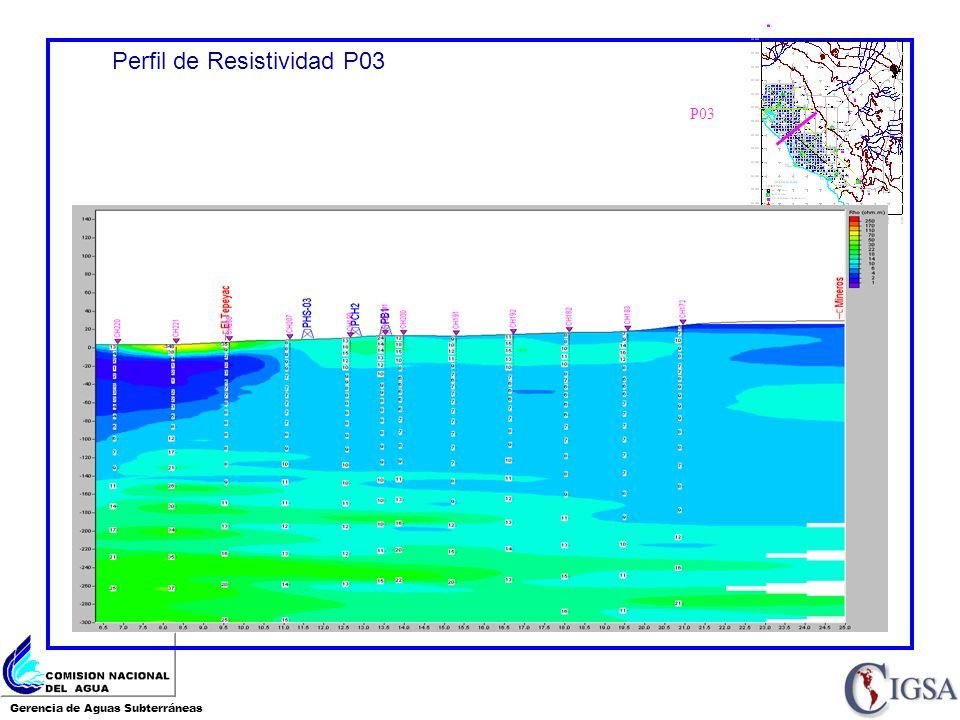

35 Gerencia de Aguas Subterráneas Perfil de Resistividad P03 P03

36 Gerencia de Aguas Subterráneas

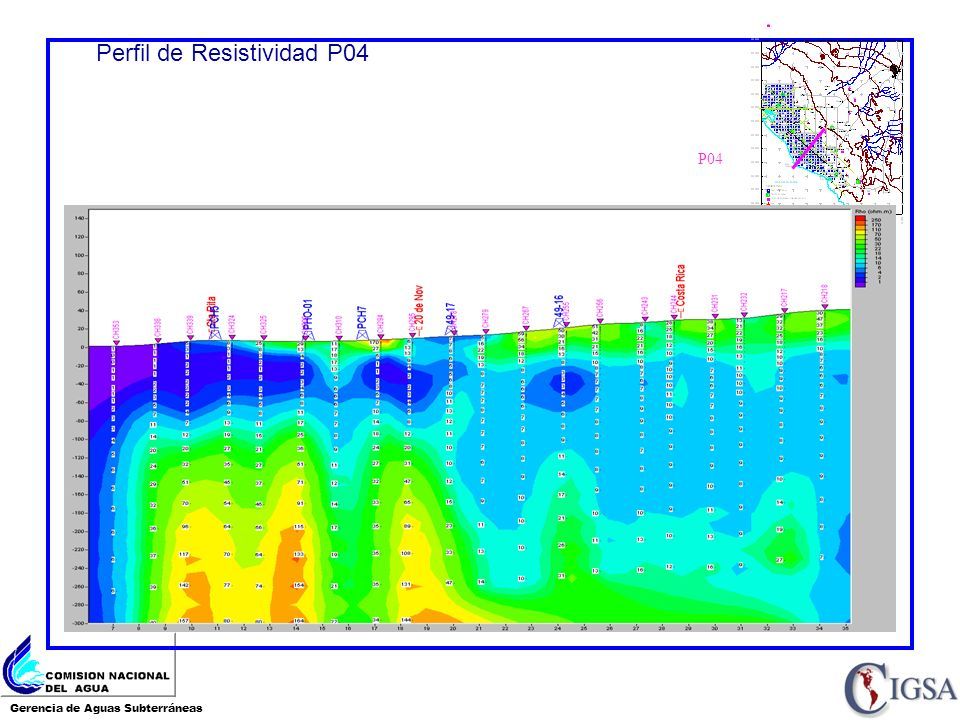

37 Perfil de Resistividad P04 P04

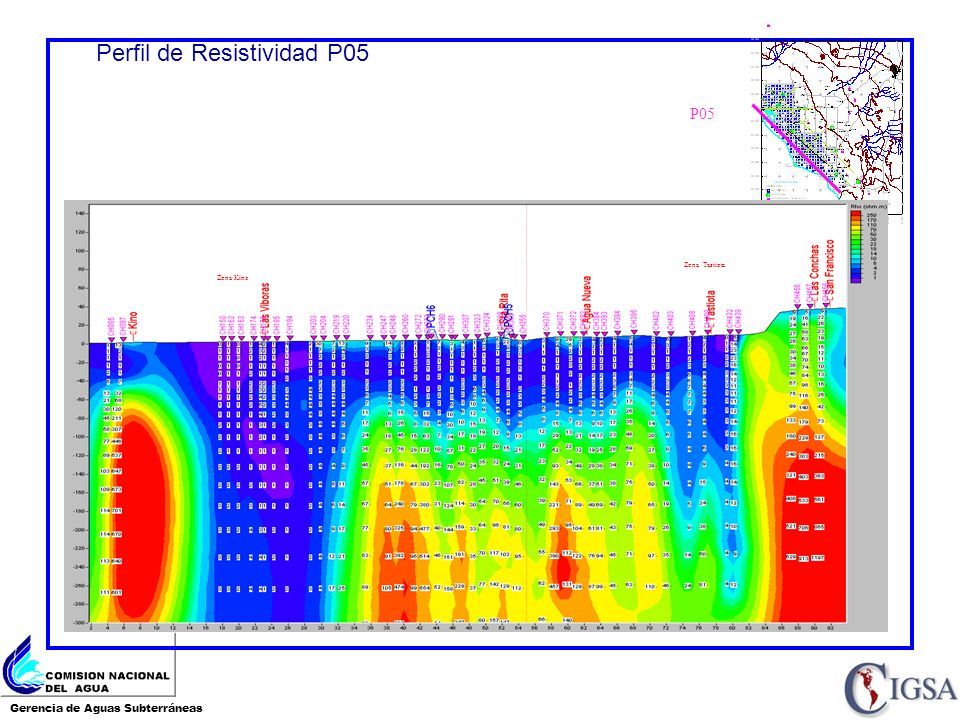

38 Gerencia de Aguas Subterráneas Perfil de Resistividad P05 P05 Zona Kino Zona Tastiota

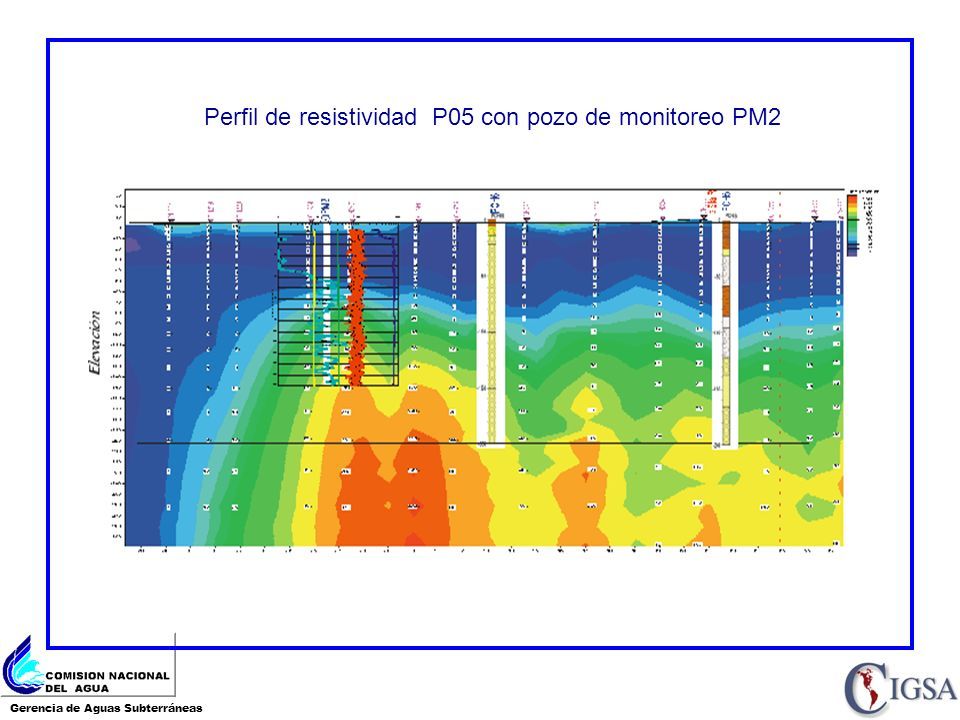

39 Gerencia de Aguas Subterráneas Perfil de resistividad P05 con pozo de monitoreo PM2

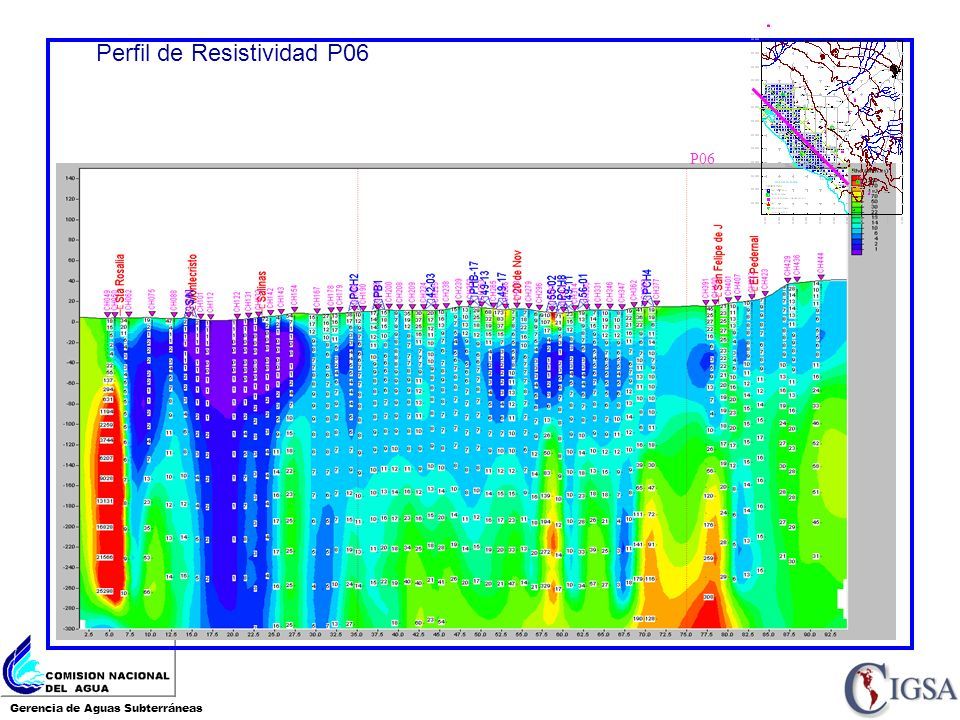

40 Gerencia de Aguas Subterráneas Perfil de Resistividad P06 P06

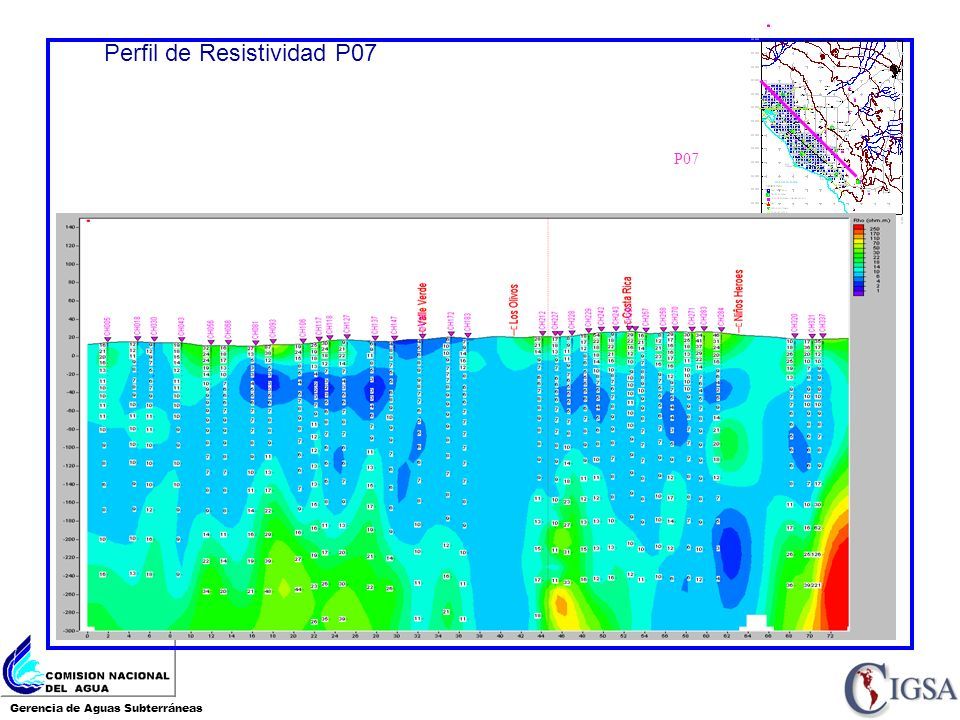

41 Gerencia de Aguas Subterráneas Perfil de Resistividad P07 P07

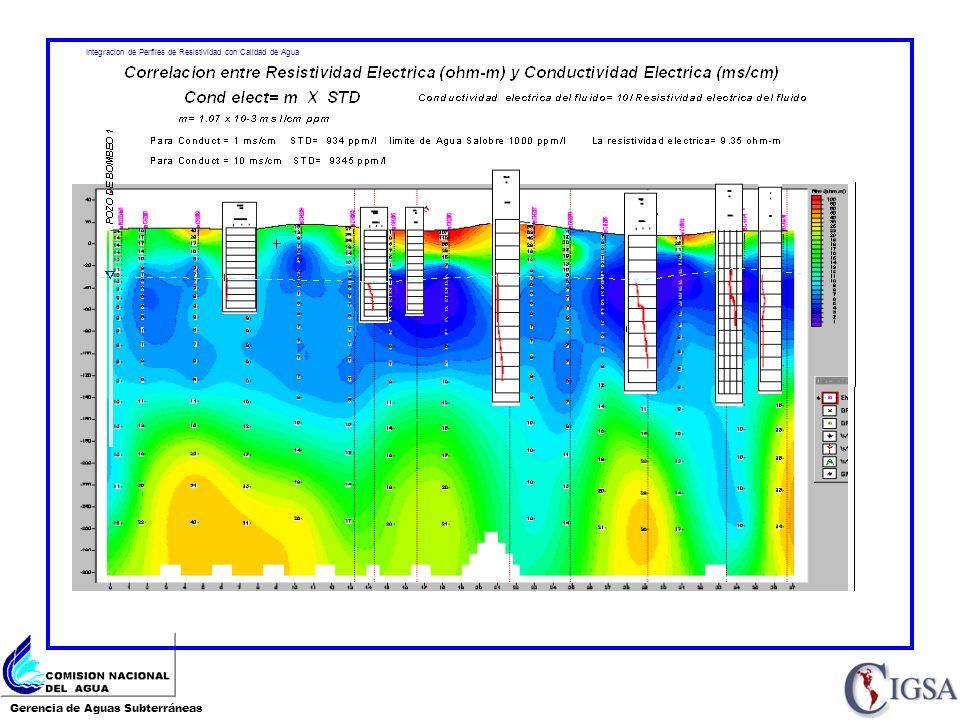

42 Gerencia de Aguas Subterráneas Integracion de Perfiles de Resistividad con Calidad de Agua

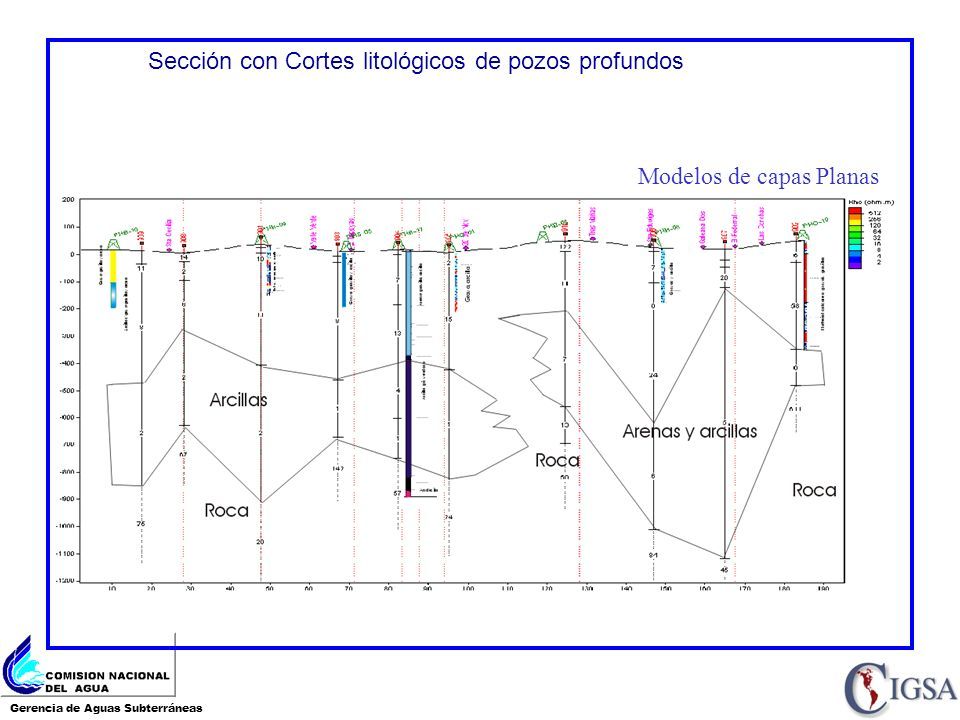

43 Gerencia de Aguas Subterráneas Sección con Cortes litológicos de pozos profundos Modelos de capas Planas

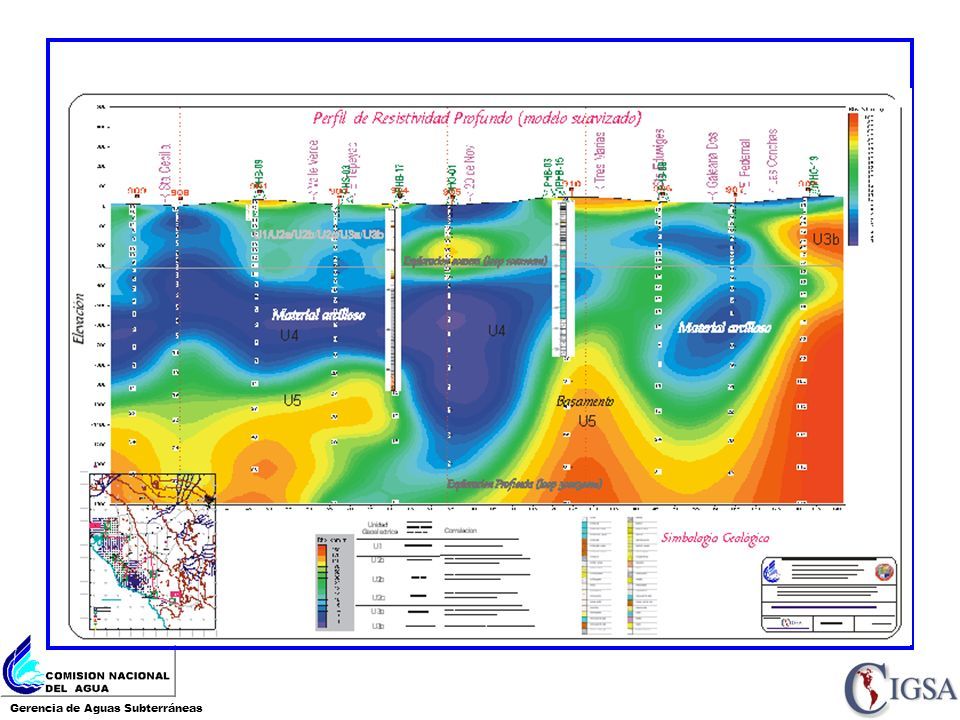

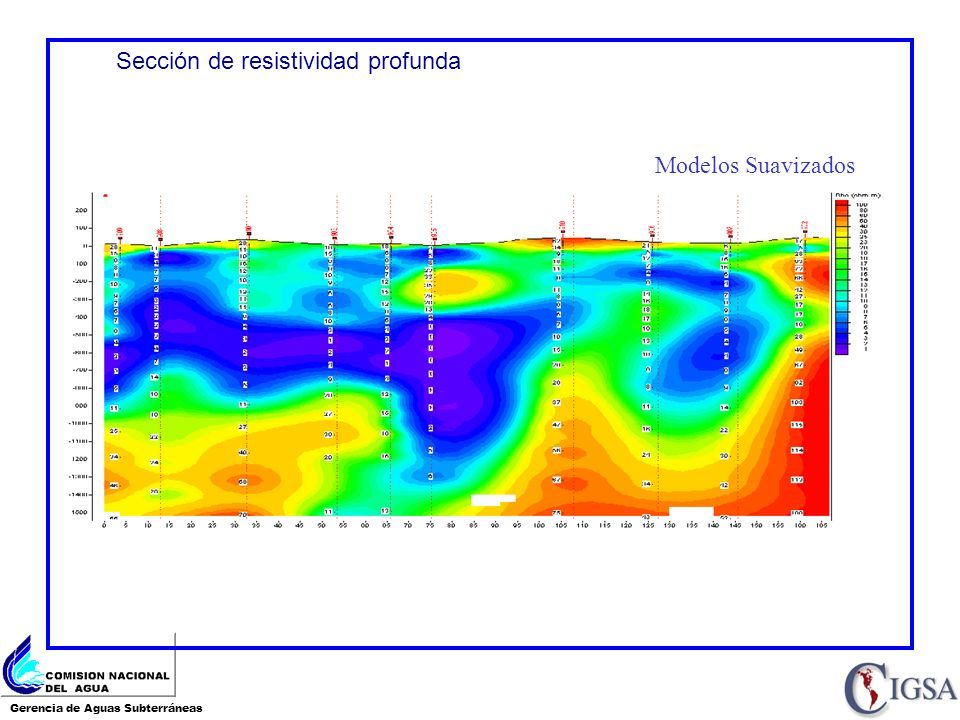

44 Gerencia de Aguas Subterráneas Sección de resistividad profunda Modelos Suavizados

45 Gerencia de Aguas Subterráneas

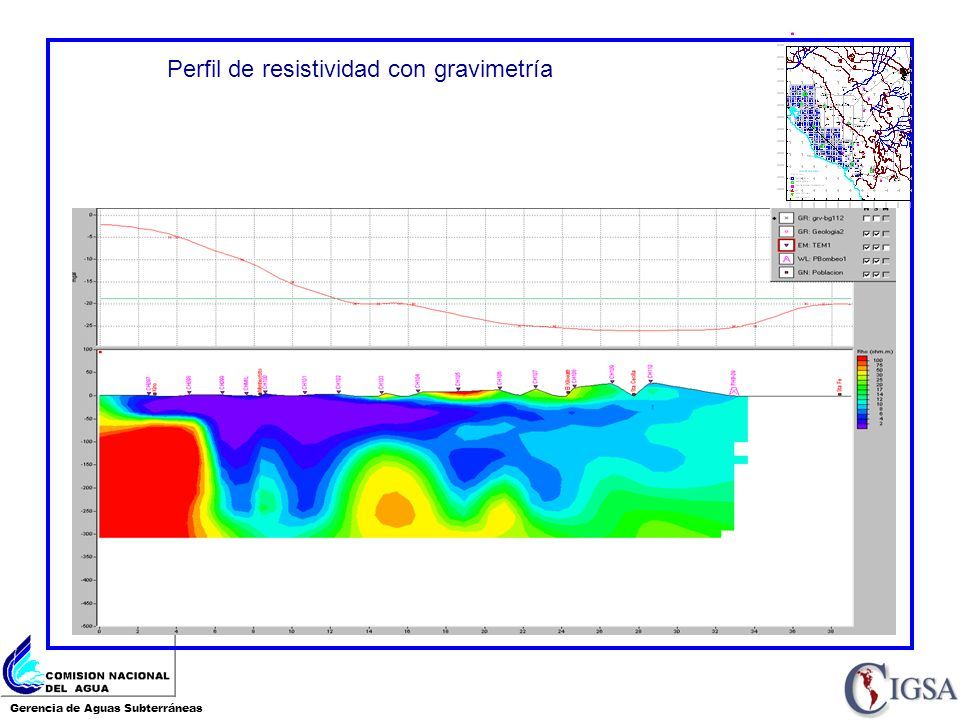

46 Perfil de resistividad con gravimetría

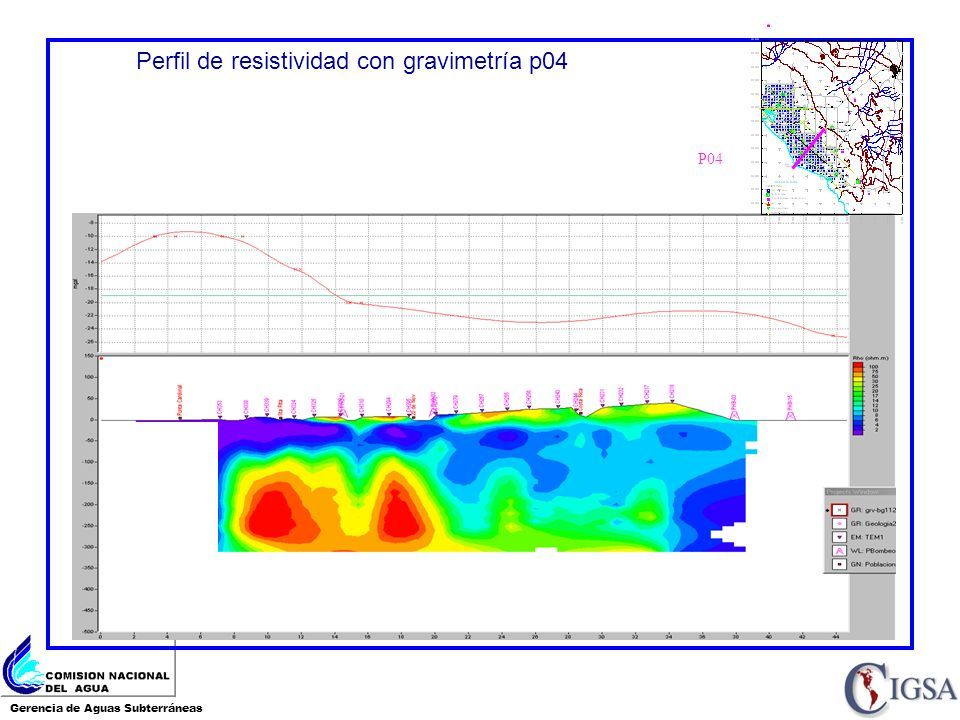

47 Gerencia de Aguas Subterráneas Perfil de resistividad con gravimetría p04 P04

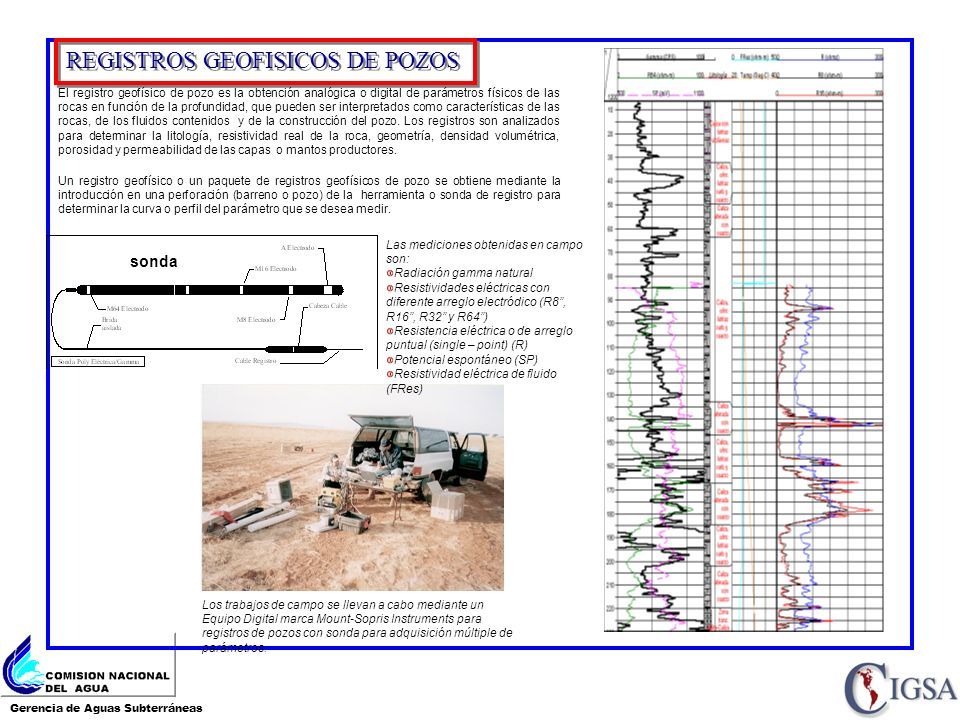

48 Gerencia de Aguas Subterráneas REGISTROS GEOFISICOS DE POZOS sonda El registro geofísico de pozo es la obtención analógica o digital de parámetros físicos de las rocas en función de la profundidad, que pueden ser interpretados como características de las rocas, de los fluidos contenidos y de la construcción del pozo. Los registros son analizados para determinar la litología, resistividad real de la roca, geometría, densidad volumétrica, porosidad y permeabilidad de las capas o mantos productores. Un registro geofísico o un paquete de registros geofísicos de pozo se obtiene mediante la introducción en una perforación (barreno o pozo) de la herramienta o sonda de registro para determinar la curva o perfil del parámetro que se desea medir. Las mediciones obtenidas en campo son: Radiación gamma natural Resistividades eléctricas con diferente arreglo electródico (R8”, R16”, R32” y R64”) Resistencia eléctrica o de arreglo puntual (single – point) (R) Potencial espontáneo (SP) Resistividad eléctrica de fluido (FRes) Los trabajos de campo se llevan a cabo mediante un Equipo Digital marca Mount-Sopris Instruments para registros de pozos con sonda para adquisición múltiple de parámetros.

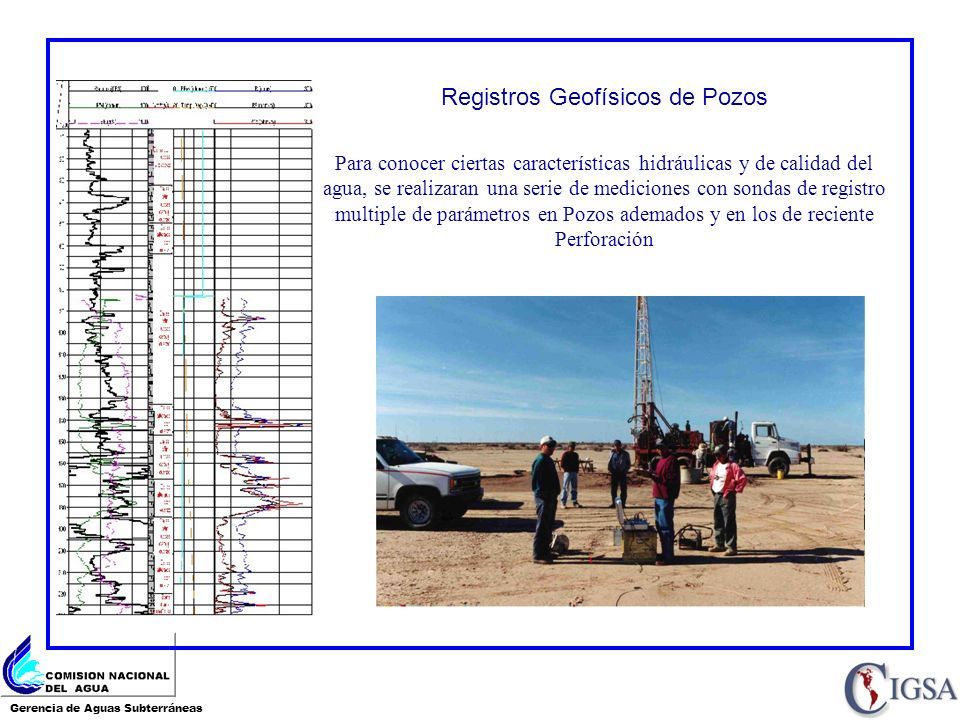

49 Gerencia de Aguas Subterráneas Para conocer ciertas características hidráulicas y de calidad del agua, se realizaran una serie de mediciones con sondas de registro multiple de parámetros en Pozos ademados y en los de reciente Perforación Registros Geofísicos de Pozos

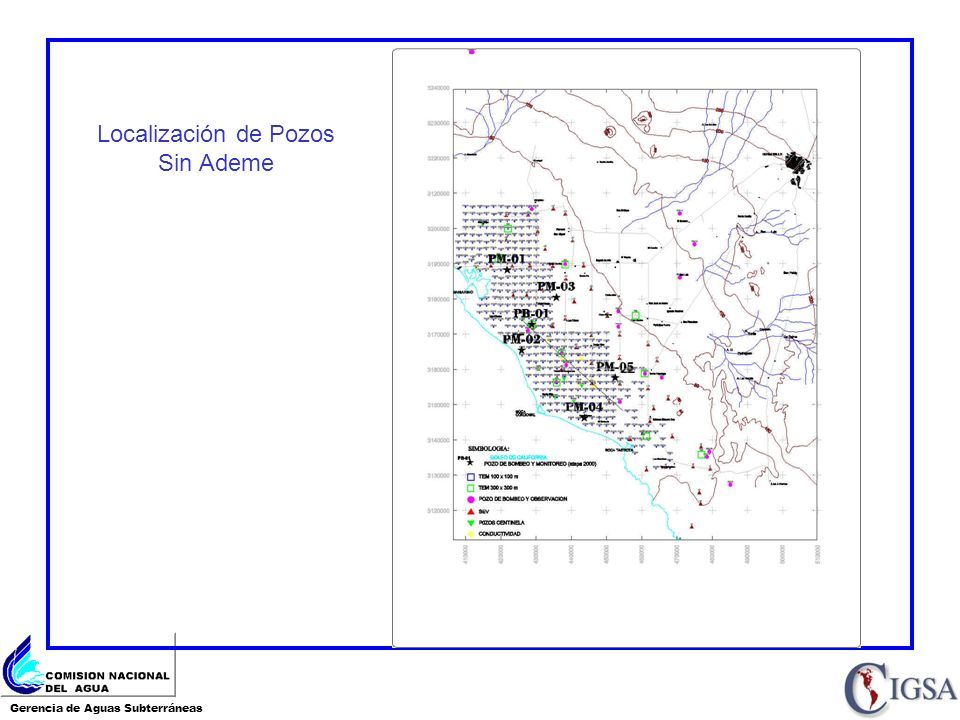

50 Gerencia de Aguas Subterráneas Localización de Pozos Sin Ademe

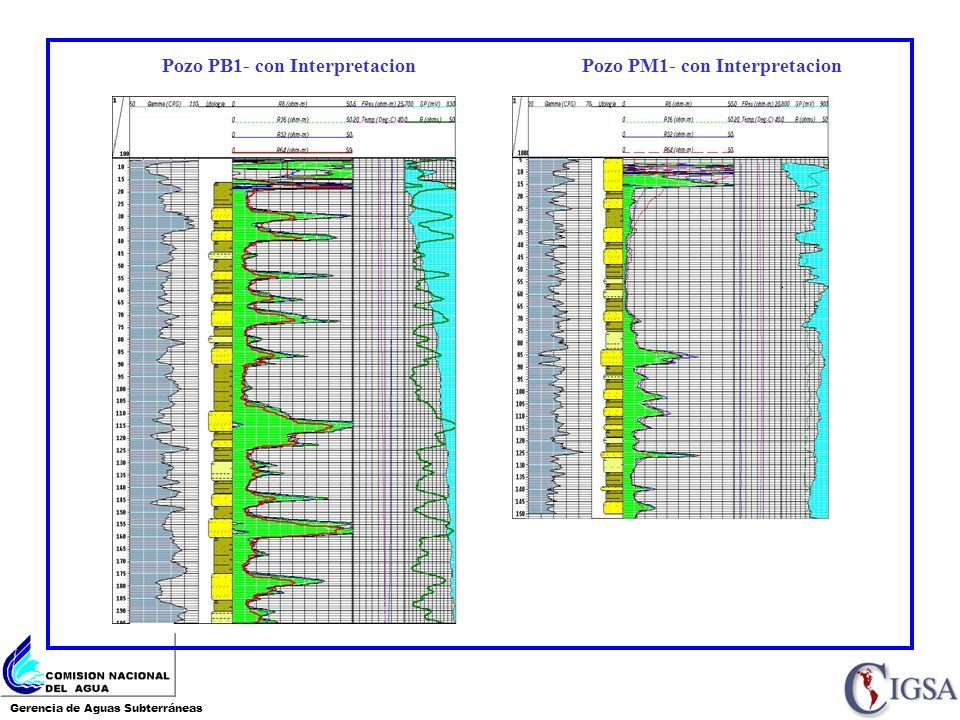

51 Gerencia de Aguas Subterráneas Pozo PM1- con InterpretacionPozo PB1- con Interpretacion

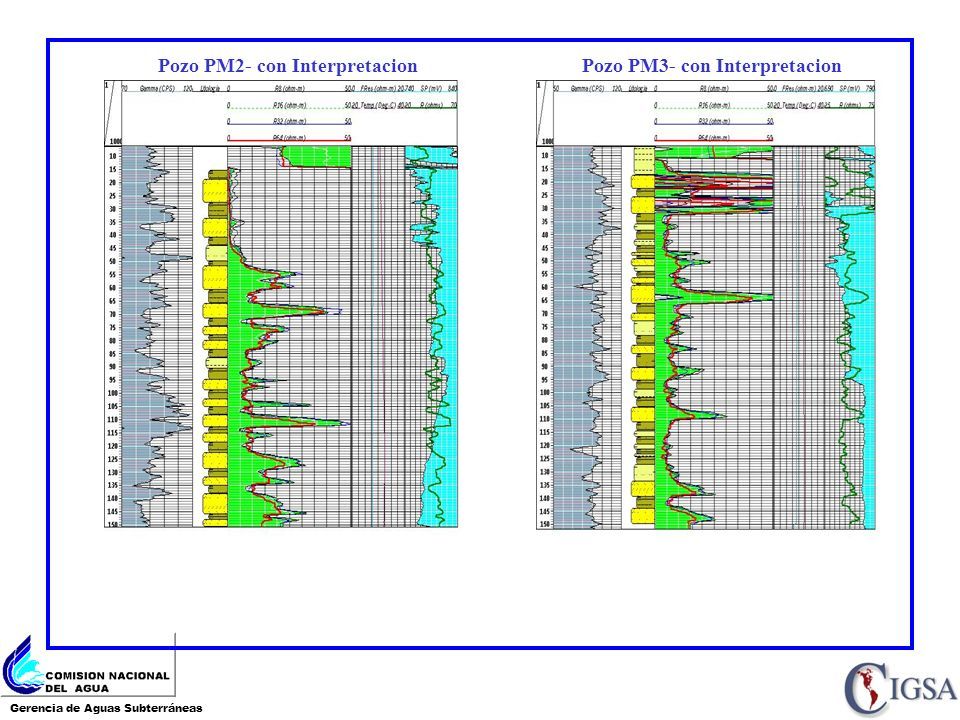

52 Gerencia de Aguas Subterráneas Pozo PM3- con InterpretacionPozo PM2- con Interpretacion

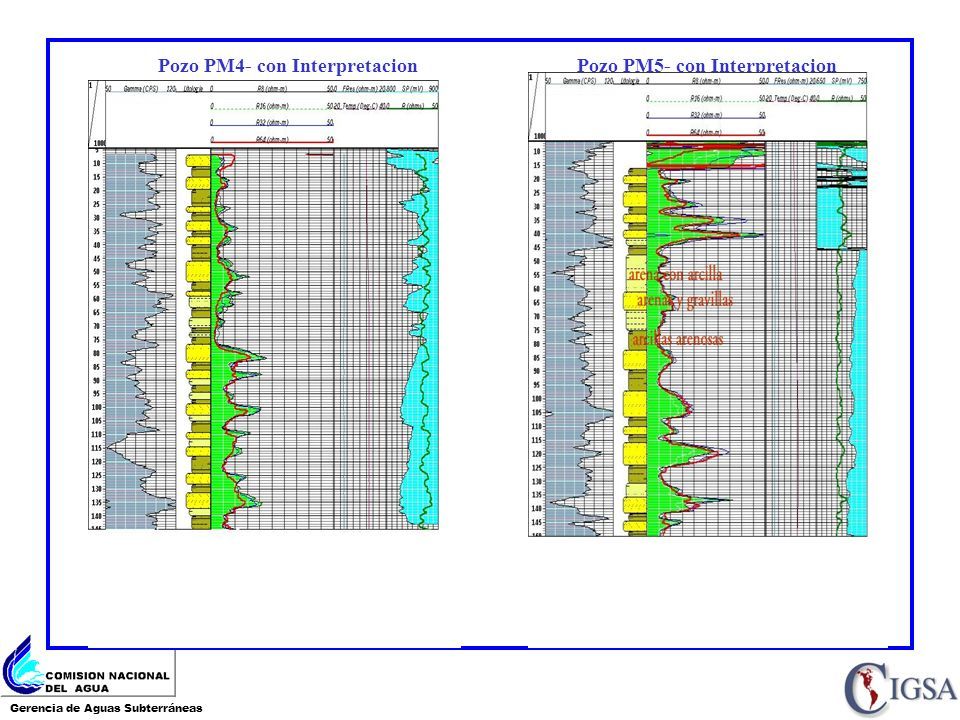

53 Gerencia de Aguas Subterráneas Pozo PM5- con InterpretacionPozo PM4- con Interpretacion

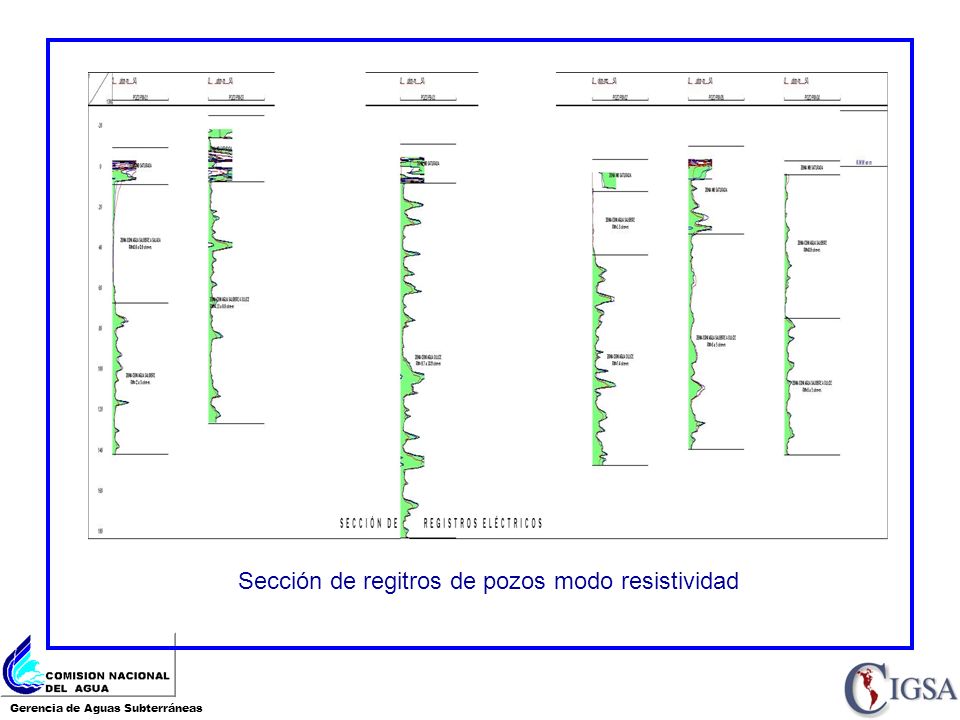

54 Gerencia de Aguas Subterráneas Sección de regitros de pozos modo resistividad

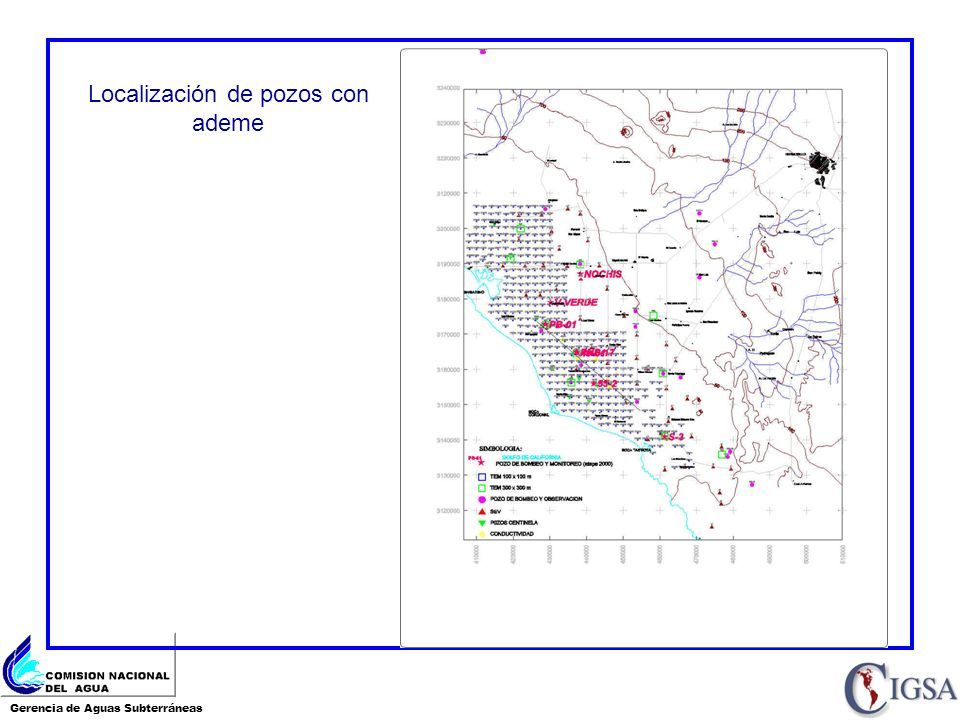

55 Gerencia de Aguas Subterráneas Localización de pozos con ademe

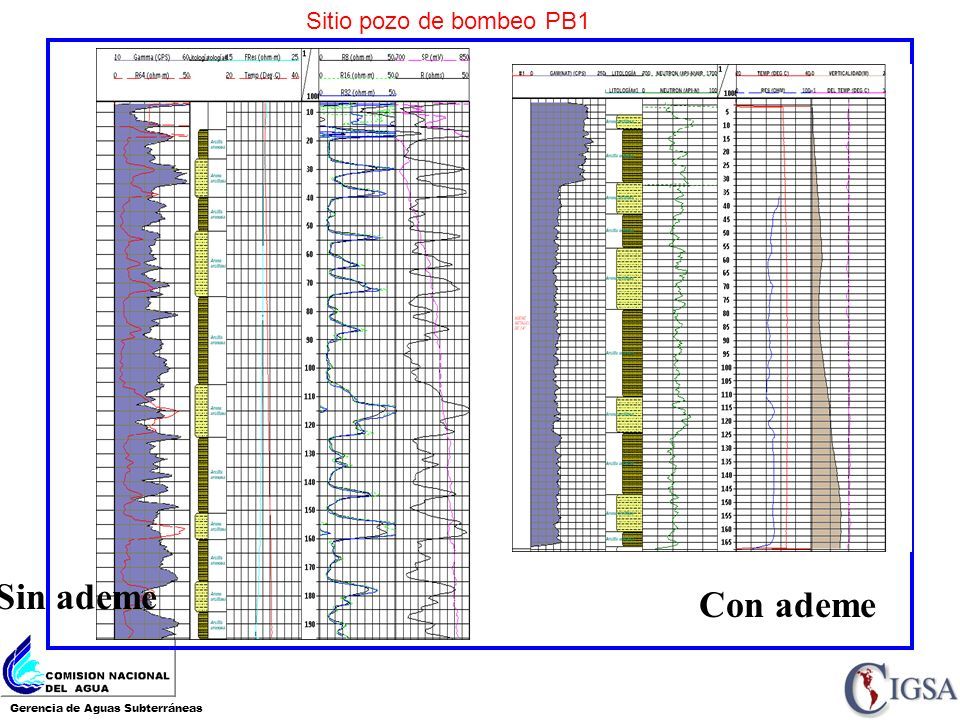

56 Gerencia de Aguas Subterráneas Sitio pozo de bombeo PB1 Sin ademe Con ademe

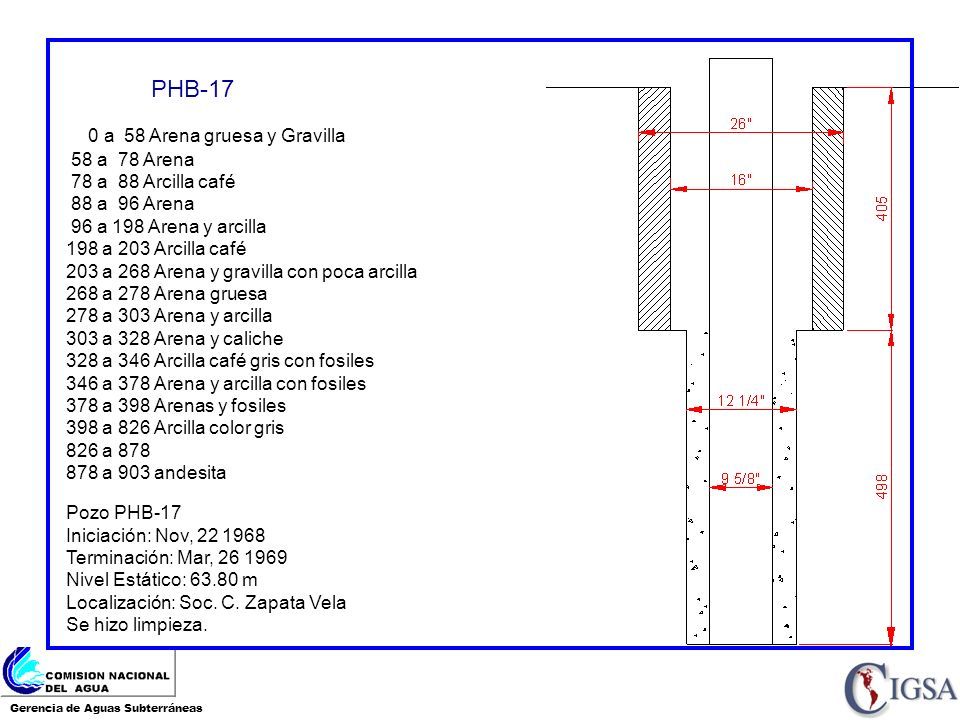

57 Gerencia de Aguas Subterráneas PHB-17 0 a 58 Arena gruesa y Gravilla 58 a 78 Arena 78 a 88 Arcilla café 88 a 96 Arena 96 a 198 Arena y arcilla 198 a 203 Arcilla café 203 a 268 Arena y gravilla con poca arcilla 268 a 278 Arena gruesa 278 a 303 Arena y arcilla 303 a 328 Arena y caliche 328 a 346 Arcilla café gris con fosiles 346 a 378 Arena y arcilla con fosiles 378 a 398 Arenas y fosiles 398 a 826 Arcilla color gris 826 a 878 878 a 903 andesita Pozo PHB-17 Iniciación: Nov, 22 1968 Terminación: Mar, 26 1969 Nivel Estático: 63.80 m Localización: Soc. C. Zapata Vela Se hizo limpieza.

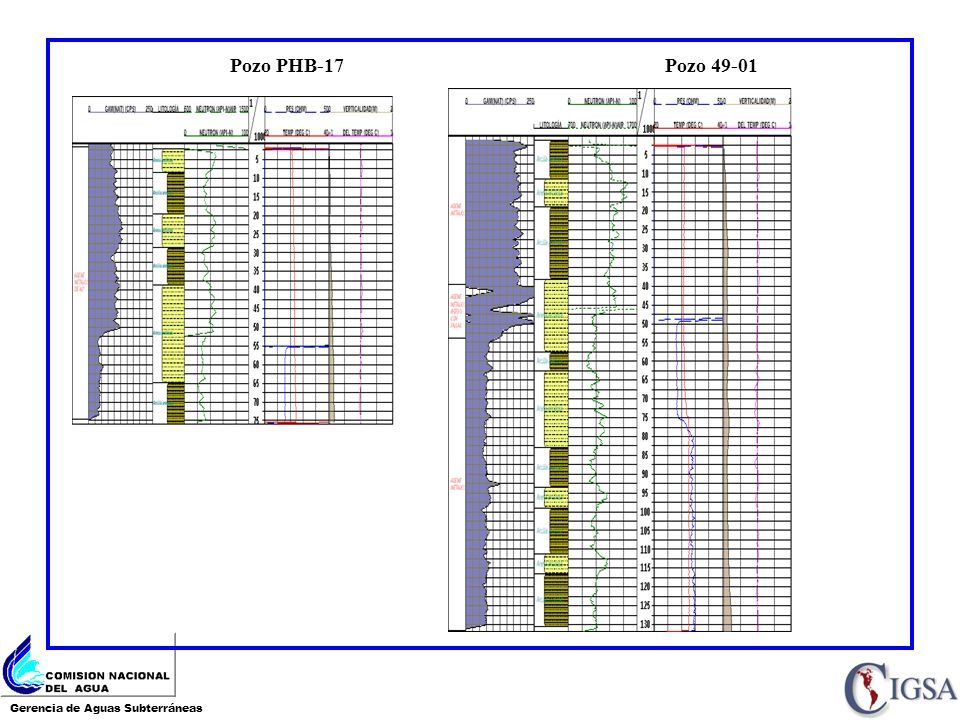

58 Gerencia de Aguas Subterráneas Pozo 49-01Pozo PHB-17

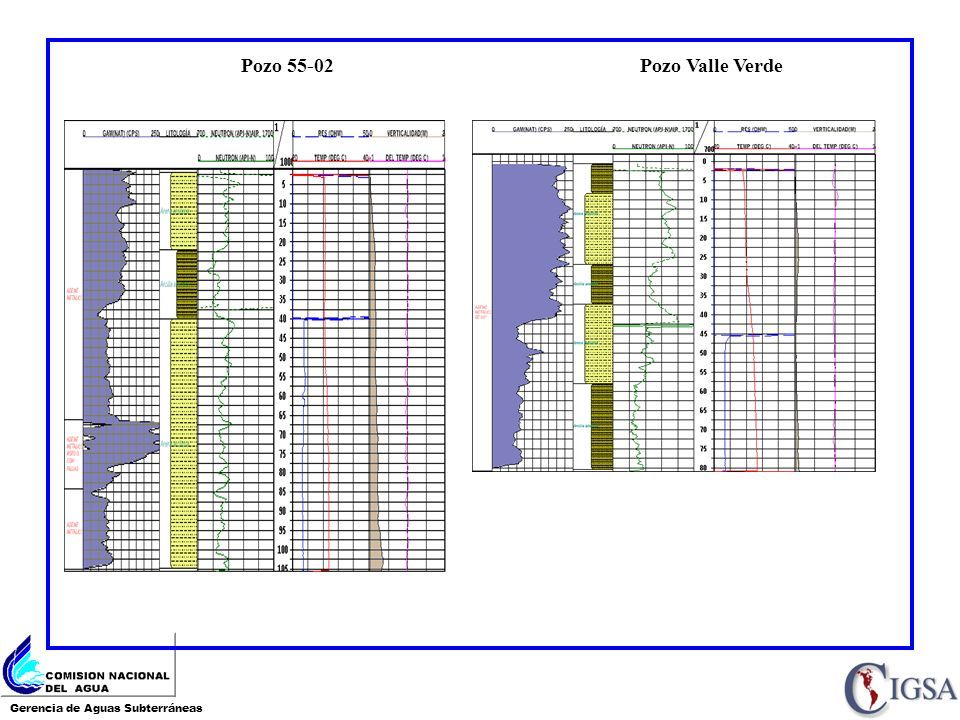

59 Gerencia de Aguas Subterráneas Pozo Valle VerdePozo 55-02

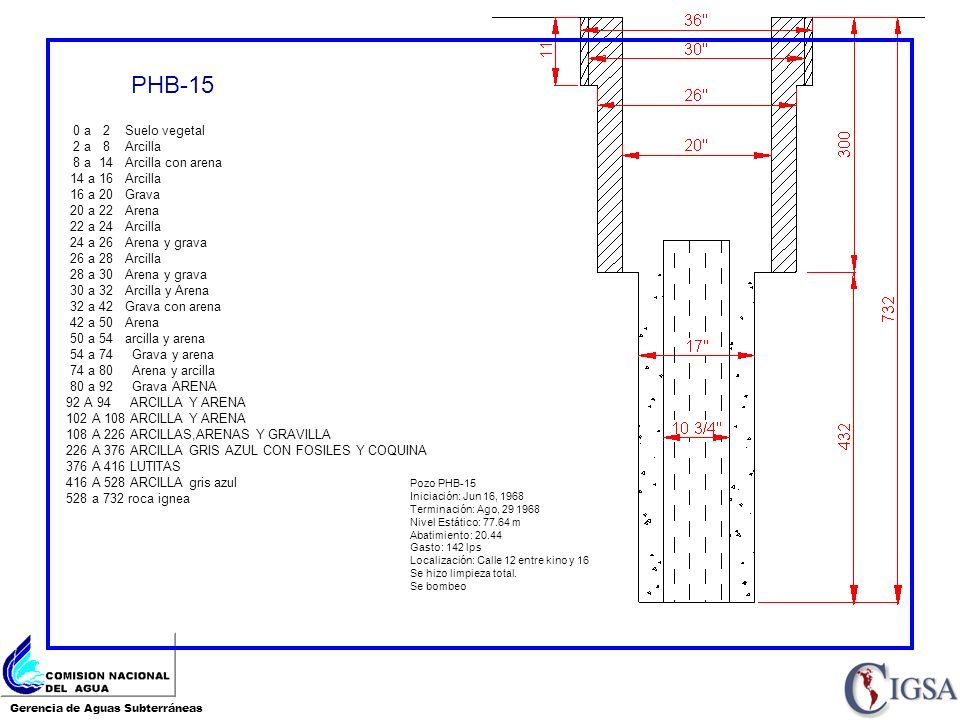

60 Gerencia de Aguas Subterráneas PHB-15 Pozo PHB-15 Iniciación: Jun 16, 1968 Terminación: Ago, 29 1968 Nivel Estático: 77.64 m Abatimiento: 20.44 Gasto: 142 lps Localización: Calle 12 entre kino y 16 Se hizo limpieza total. Se bombeo 0 a 2 Suelo vegetal 2 a 8 Arcilla 8 a 14 Arcilla con arena 14 a 16 Arcilla 16 a 20 Grava 20 a 22 Arena 22 a 24 Arcilla 24 a 26 Arena y grava 26 a 28 Arcilla 28 a 30 Arena y grava 30 a 32 Arcilla y Arena 32 a 42 Grava con arena 42 a 50 Arena 50 a 54 arcilla y arena 54 a 74 Grava y arena 74 a 80 Arena y arcilla 80 a 92 Grava ARENA 92 A 94 ARCILLA Y ARENA 102 A 108 ARCILLA Y ARENA 108 A 226 ARCILLAS,ARENAS Y GRAVILLA 226 A 376 ARCILLA GRIS AZUL CON FOSILES Y COQUINA 376 A 416 LUTITAS 416 A 528 ARCILLA gris azul 528 a 732 roca ignea

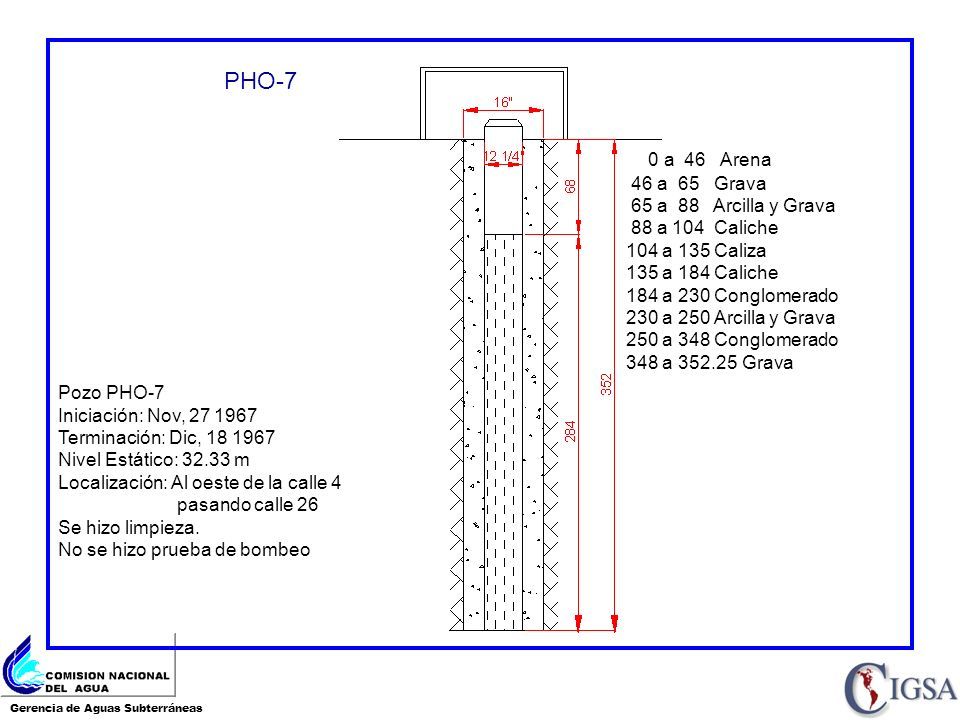

61 Gerencia de Aguas Subterráneas PHO-7 0 a 46 Arena 46 a 65 Grava 65 a 88 Arcilla y Grava 88 a 104 Caliche 104 a 135 Caliza 135 a 184 Caliche 184 a 230 Conglomerado 230 a 250 Arcilla y Grava 250 a 348 Conglomerado 348 a 352.25 Grava Pozo PHO-7 Iniciación: Nov, 27 1967 Terminación: Dic, 18 1967 Nivel Estático: 32.33 m Localización: Al oeste de la calle 4 pasando calle 26 Se hizo limpieza. No se hizo prueba de bombeo

62 Gerencia de Aguas Subterráneas PHB-20 Pozo PHB-20 Iniciación: dIC13, 1968 Terminación: JUL, 12 1969 Nivel Estático: 23.39 m Gasto: 163 lps Localización: CaMPO LOS HUICOS Se hizo limpieza total. Se bombeo 0 a 2 Suelo vegetal 2 a 7 ArENA 7 a 189 GRAVILLAS, GRAVAS, ARENA Y M,ATERIAL CALCAREO 189 a 359 GRAVA CON ARENA 359a 391 MATERIAL CALCAREO CON ARENA 391A 420 GRAVAS CON ARENA (DESCRIPCION RESUMIDA DEL ORIGINAL)

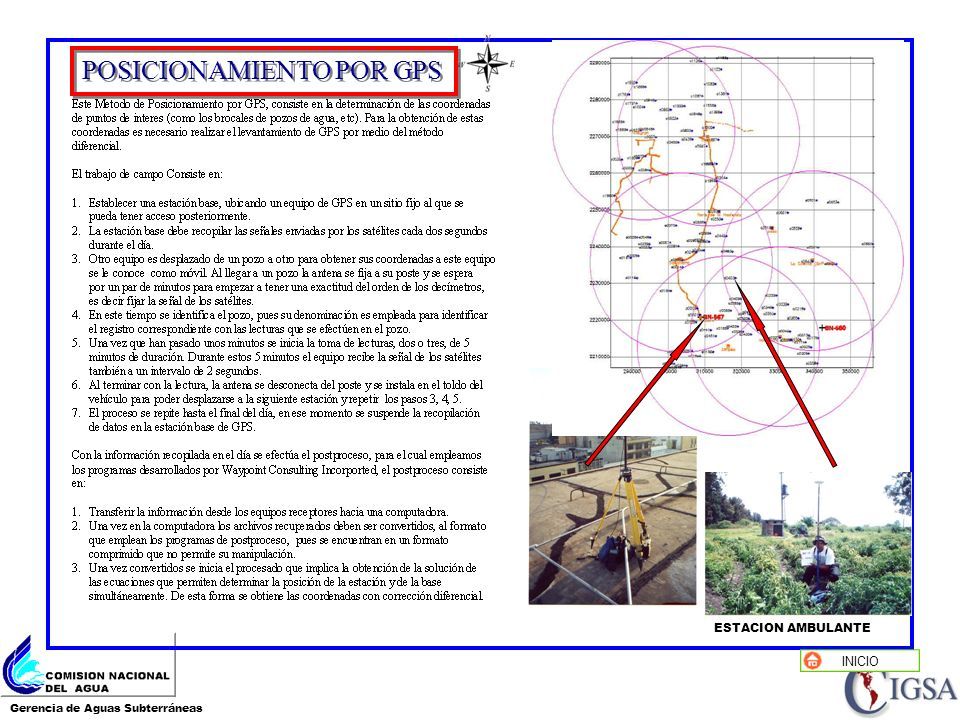

63 Gerencia de Aguas Subterráneas POSICIONAMIENTO POR GPS ESTACION AMBULANTE ESTACION BASE INICIO

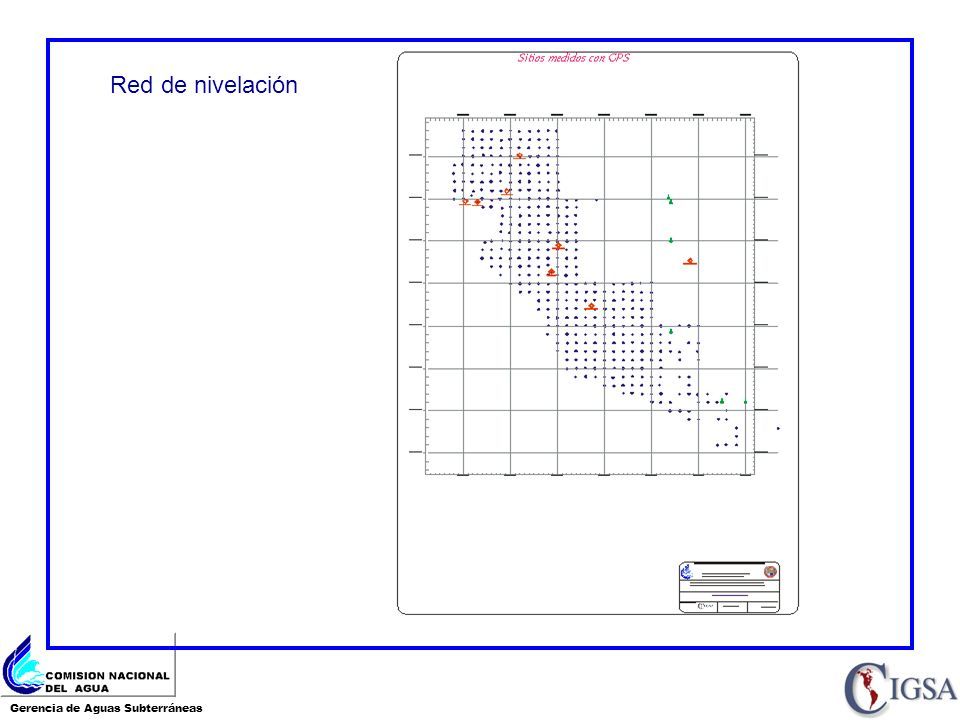

64 Gerencia de Aguas Subterráneas Red de nivelación
