Como Instalar Un Modem GUÍA PRACTICA PASO A PASO PARA LA INSTALACIÓN DE UN ROUTER INALÁMBRICO.

Presentación del tema: "Como Instalar Un Modem GUÍA PRACTICA PASO A PASO PARA LA INSTALACIÓN DE UN ROUTER INALÁMBRICO."— Transcripción de la presentación:

1 Como Instalar Un Modem GUÍA PRACTICA PASO A PASO PARA LA INSTALACIÓN DE UN ROUTER INALÁMBRICO

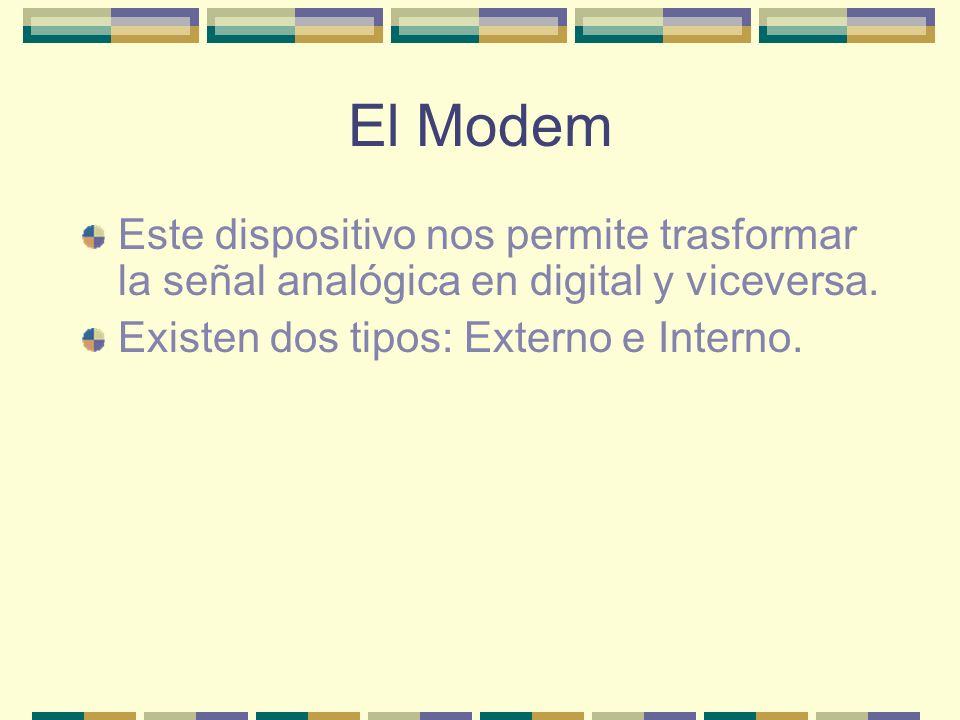

2 El Modem Este dispositivo nos permite trasformar la señal analógica en digital y viceversa. Existen dos tipos: Externo e Interno.

3 Modem Externo El modem externo se conecta al ordenador mediante un cable USB. Para su conexión a Internet utilizamos un cable de par trenzado con un conector RJ11. Para su instalación utilizaremos los drivers correspondientes a este, que se instalaran en el PC.

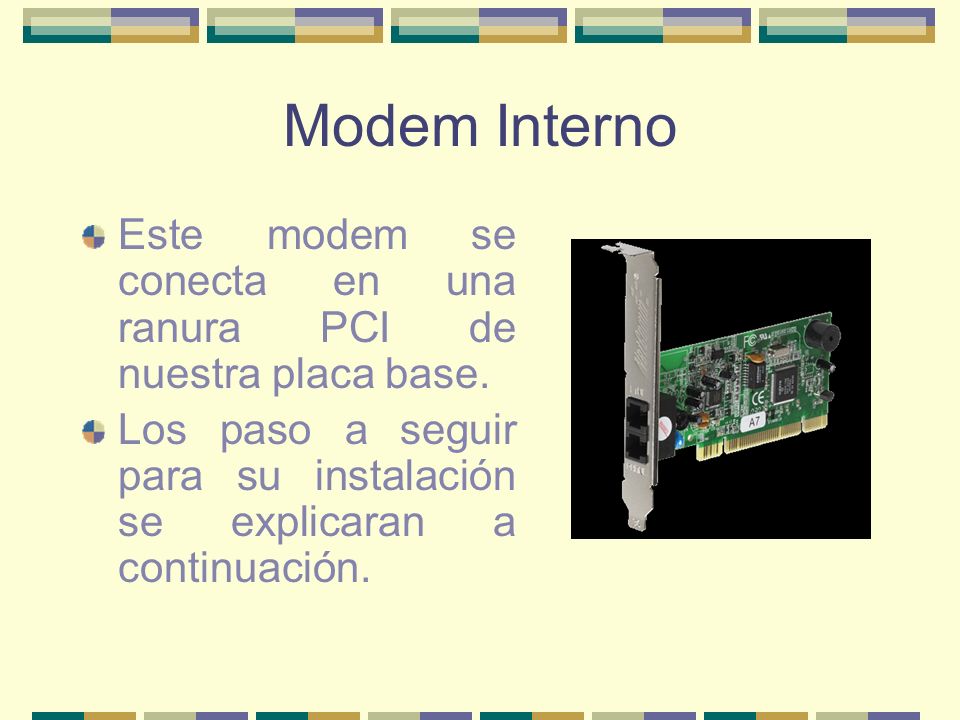

4 Modem Interno Este modem se conecta en una ranura PCI de nuestra placa base. Los paso a seguir para su instalación se explicaran a continuación.

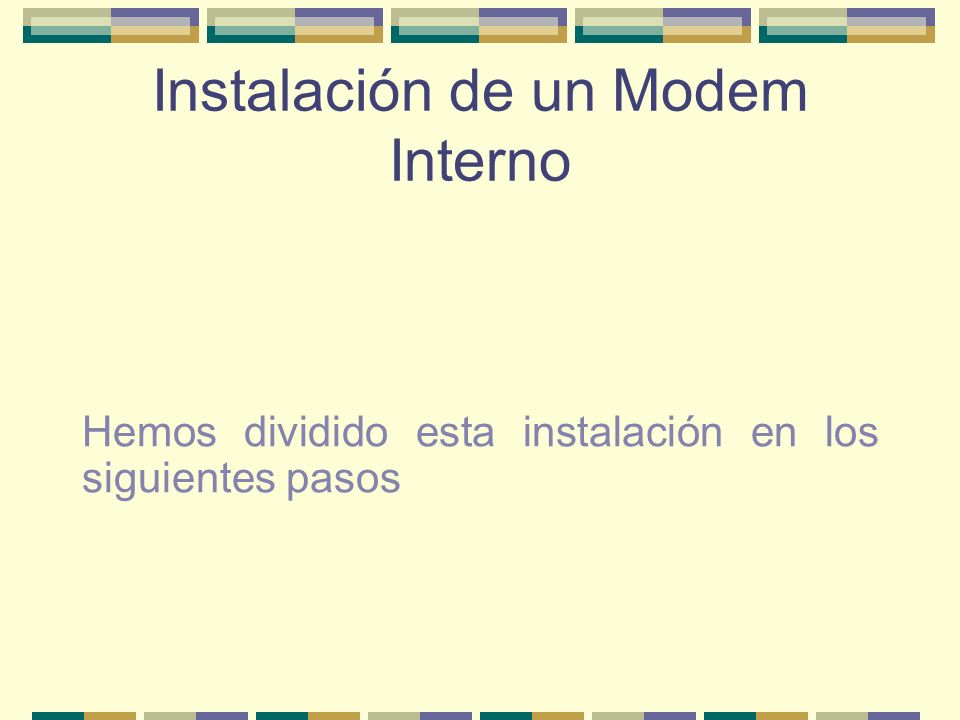

5 Instalación de un Modem Interno Hemos dividido esta instalación en los siguientes pasos

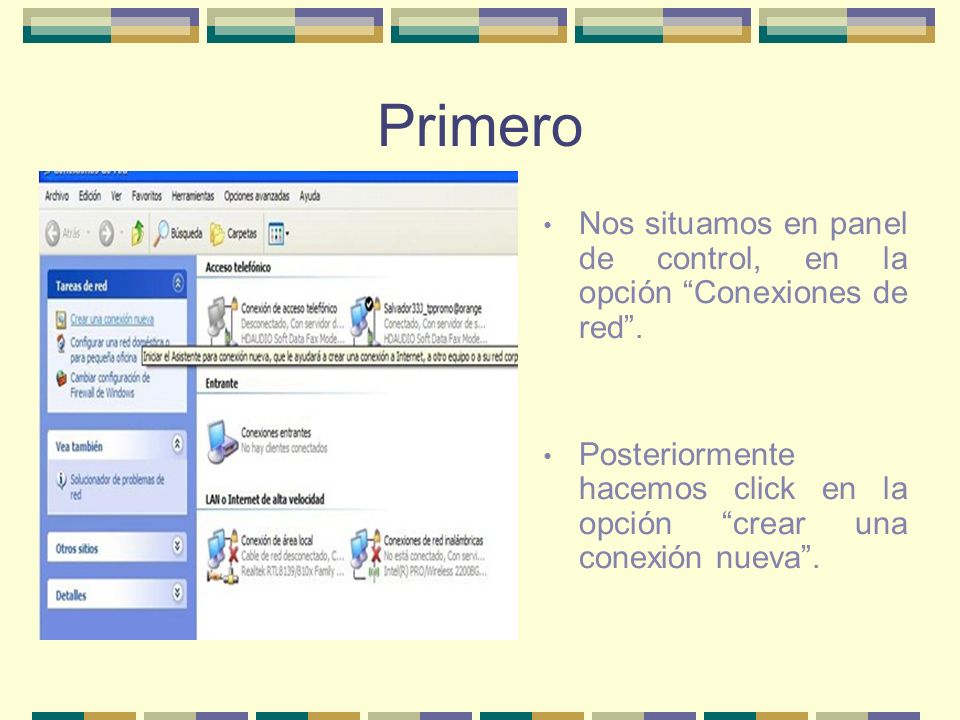

6 Primero Nos situamos en panel de control, en la opción “Conexiones de red”. Posteriormente hacemos click en la opción “crear una conexión nueva”.

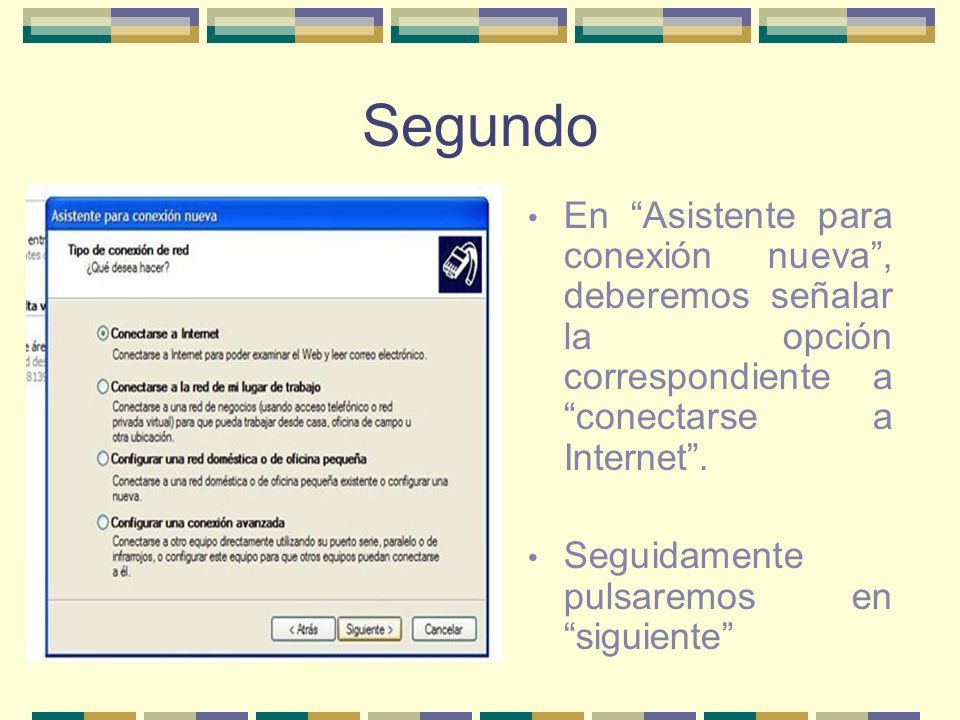

7 Segundo En “Asistente para conexión nueva”, deberemos señalar la opción correspondiente a “conectarse a Internet”. Seguidamente pulsaremos en “siguiente”

8 Tercero A continuación debemos elegir la opción: “Establecer mi conexión manualmente”. Volvemos a pulsar “siguiente”.

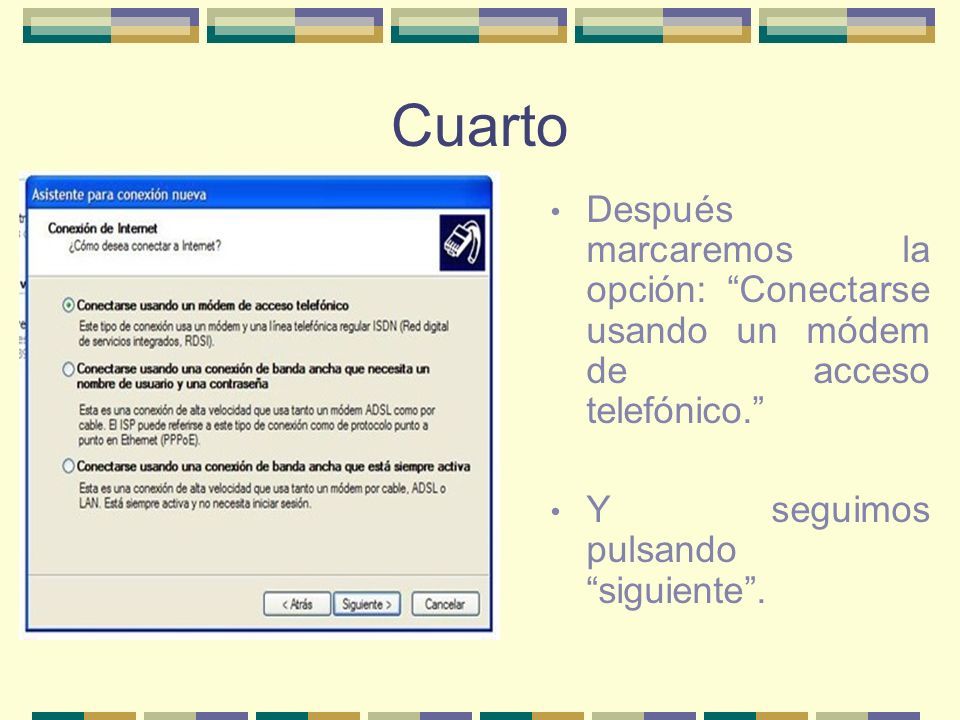

9 Cuarto Después marcaremos la opción: “Conectarse usando un módem de acceso telefónico.” Y seguimos pulsando “siguiente”.

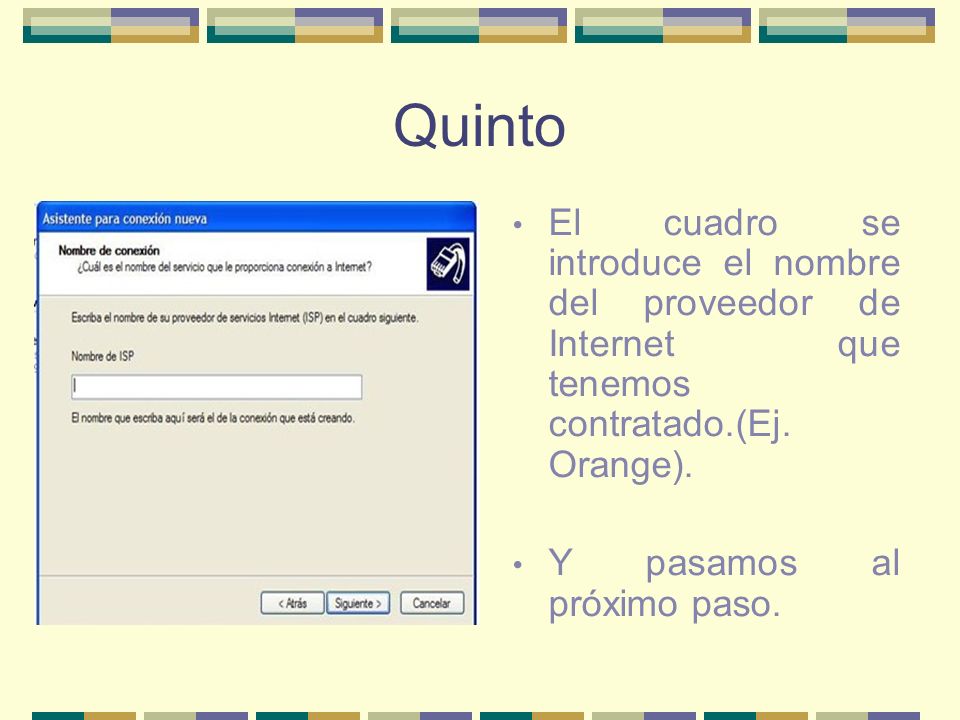

10 Quinto El cuadro se introduce el nombre del proveedor de Internet que tenemos contratado.(Ej. Orange). Y pasamos al próximo paso.

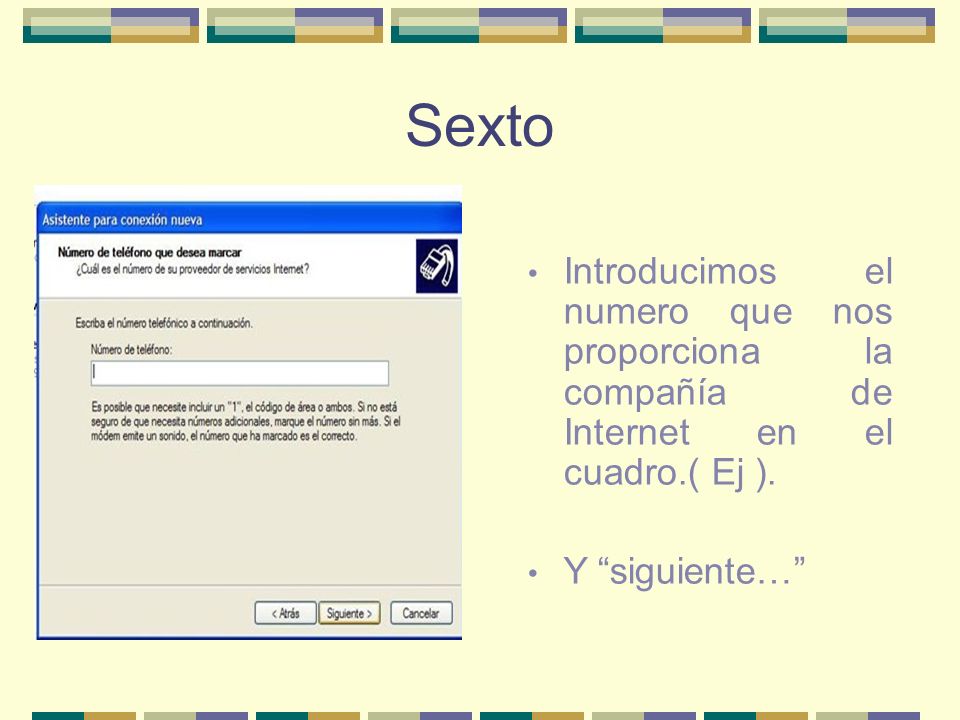

11 Sexto Introducimos el numero que nos proporciona la compañía de Internet en el cuadro.( Ej ). Y “siguiente…”

12 Septimo Seguidamente introducimos el “Nombre de usuario” y “Contraseña”. Estos datos serán facilitados por la compañía contratada. Y de nuevo pulsamos siguiente.

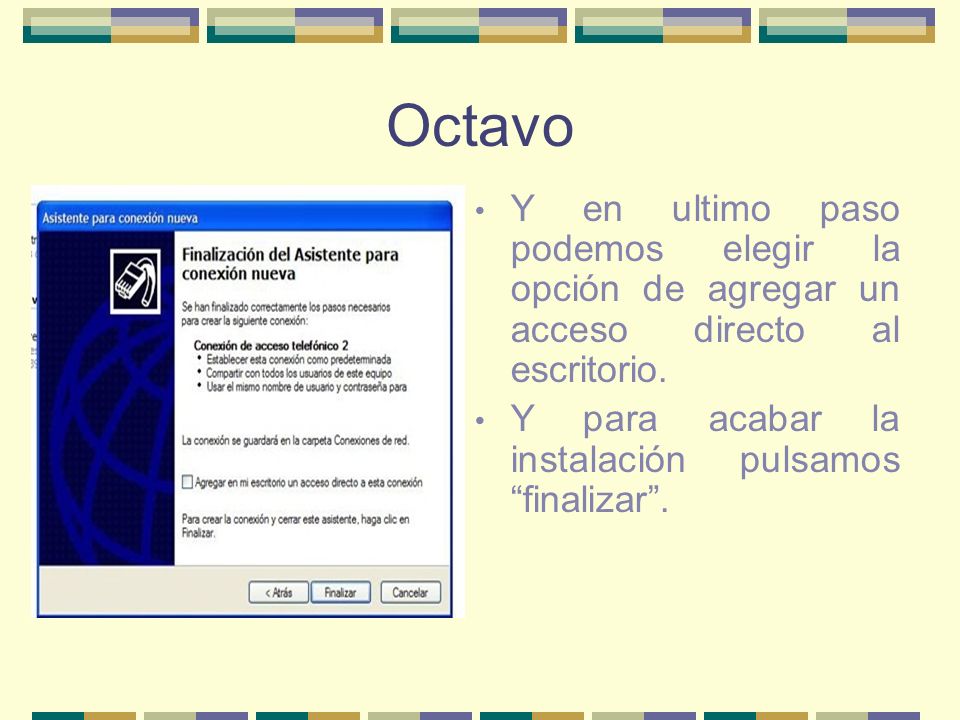

13 Octavo Y en ultimo paso podemos elegir la opción de agregar un acceso directo al escritorio. Y para acabar la instalación pulsamos “finalizar”.

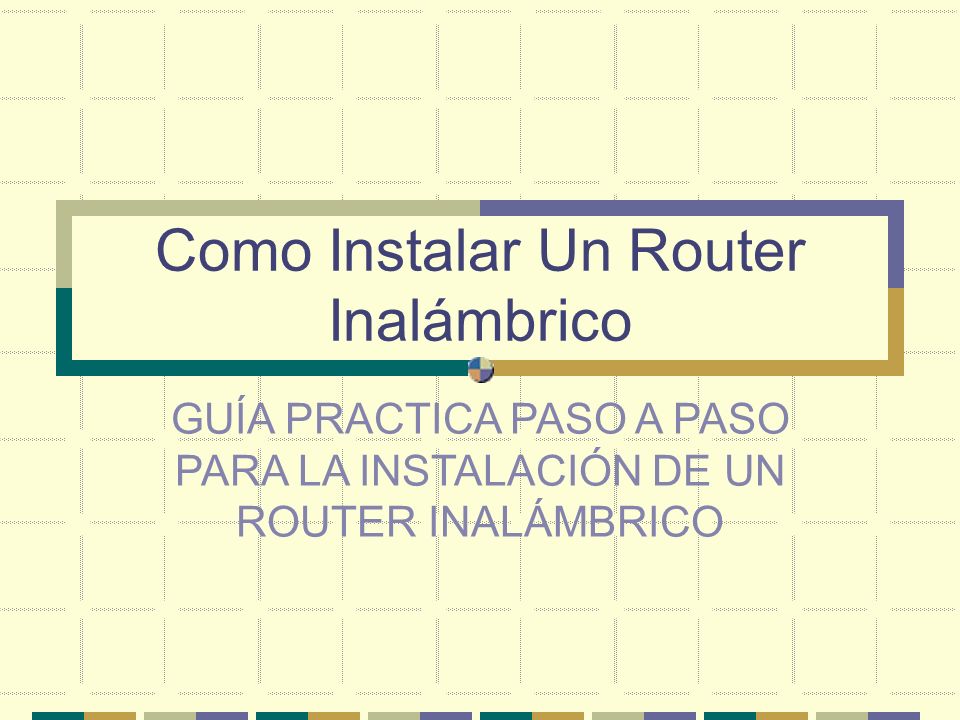

14 Como Instalar Un Router Inalámbrico GUÍA PRACTICA PASO A PASO PARA LA INSTALACIÓN DE UN ROUTER INALÁMBRICO

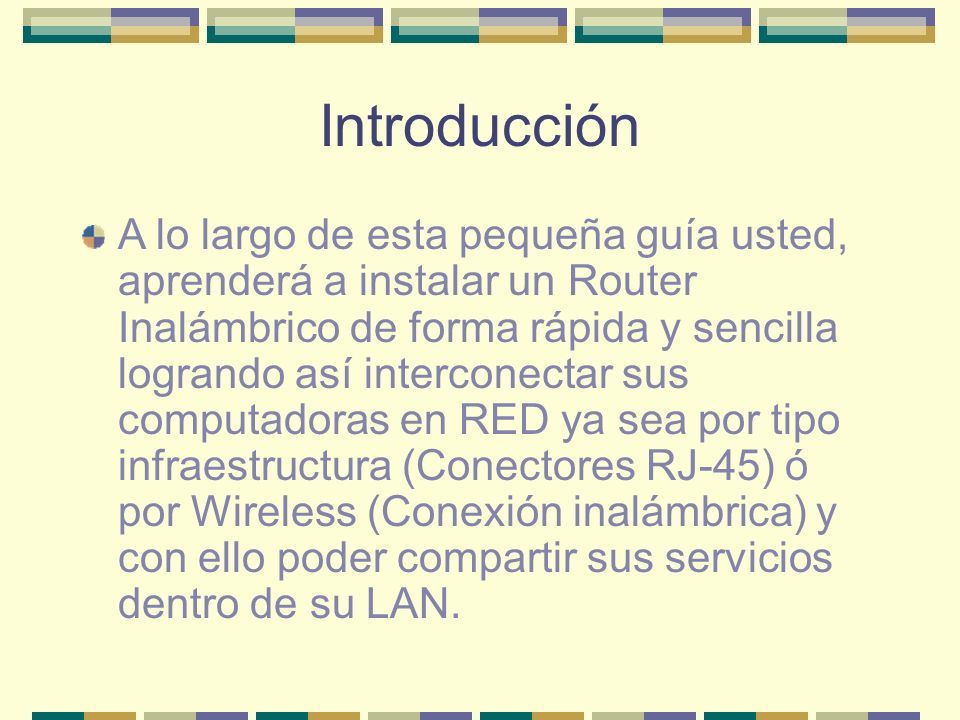

15 Introducción A lo largo de esta pequeña guía usted, aprenderá a instalar un Router Inalámbrico de forma rápida y sencilla logrando así interconectar sus computadoras en RED ya sea por tipo infraestructura (Conectores RJ-45) ó por Wireless (Conexión inalámbrica) y con ello poder compartir sus servicios dentro de su LAN.

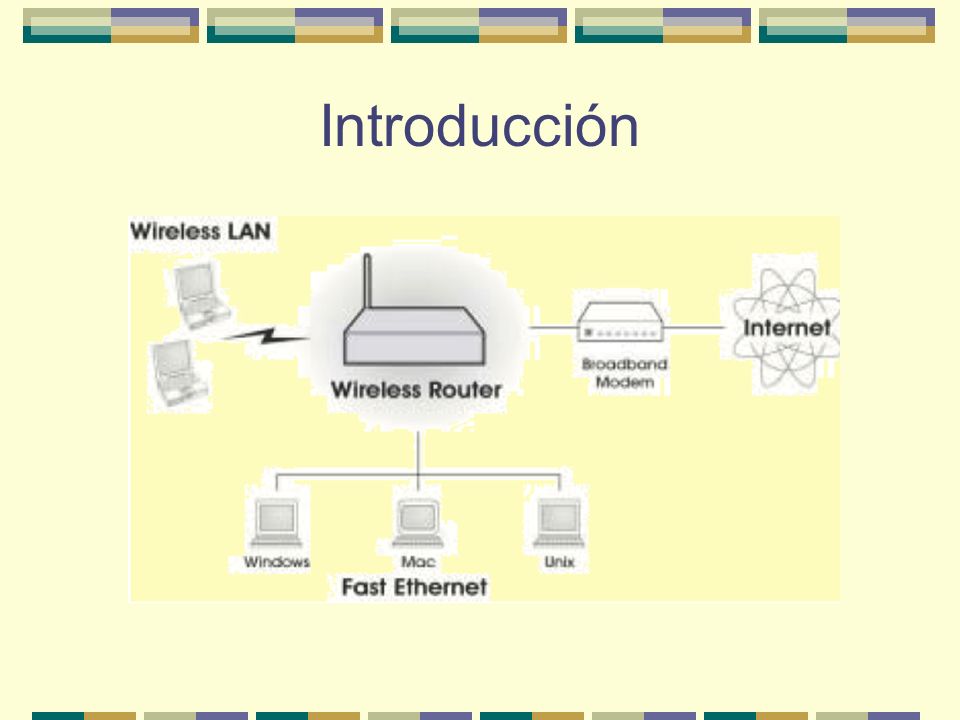

16 Introducción

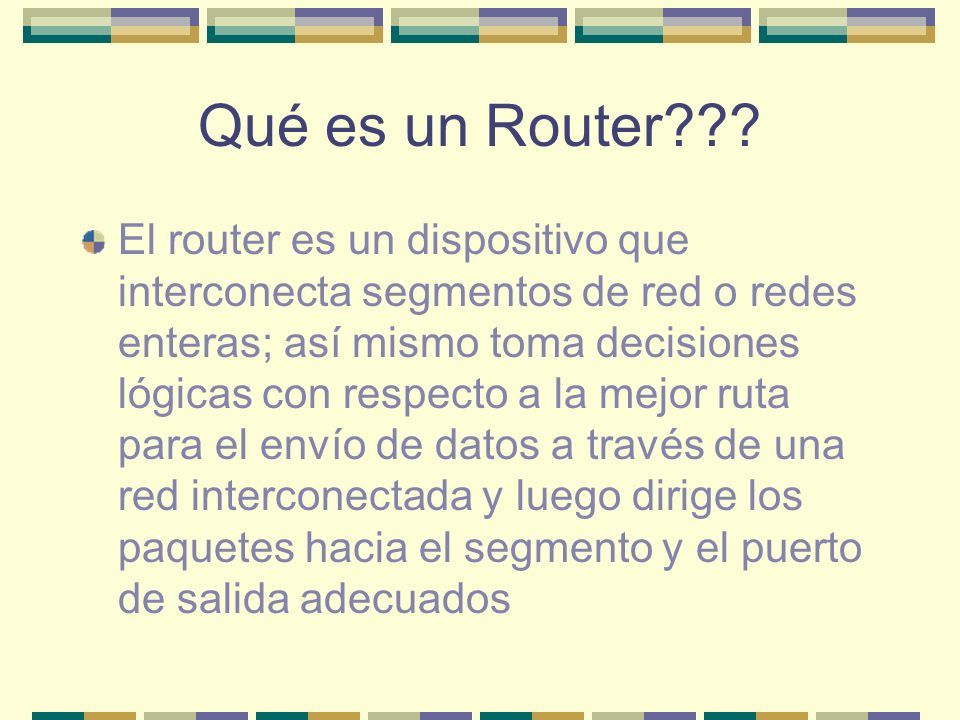

17 Qué es un Router??? El router es un dispositivo que interconecta segmentos de red o redes enteras; así mismo toma decisiones lógicas con respecto a la mejor ruta para el envío de datos a través de una red interconectada y luego dirige los paquetes hacia el segmento y el puerto de salida adecuados

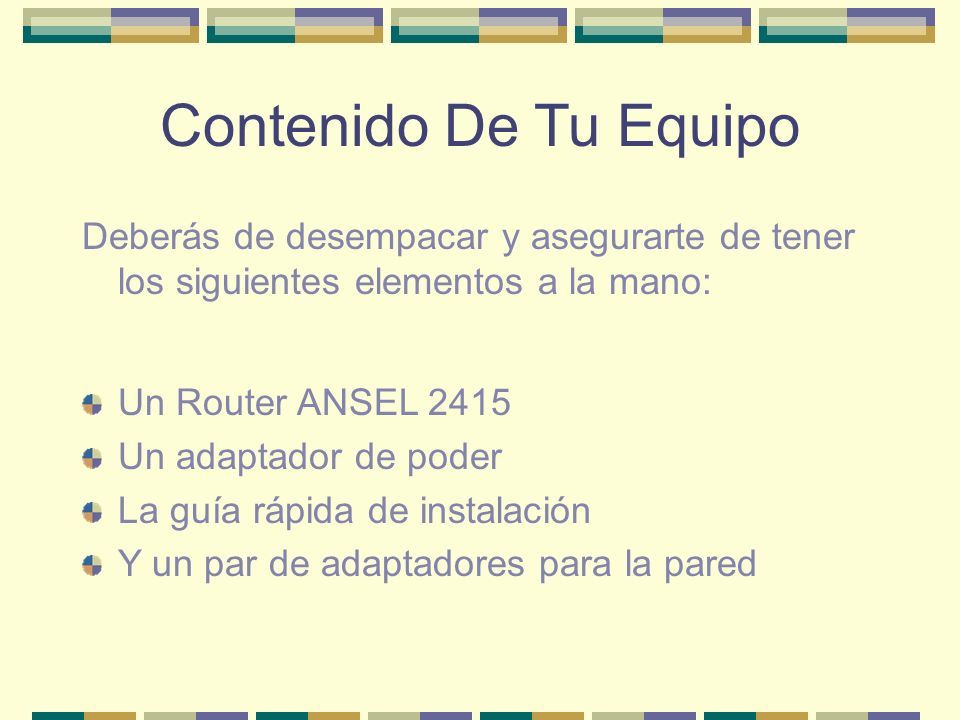

18 Contenido De Tu Equipo Deberás de desempacar y asegurarte de tener los siguientes elementos a la mano: Un Router ANSEL 2415 Un adaptador de poder La guía rápida de instalación Y un par de adaptadores para la pared

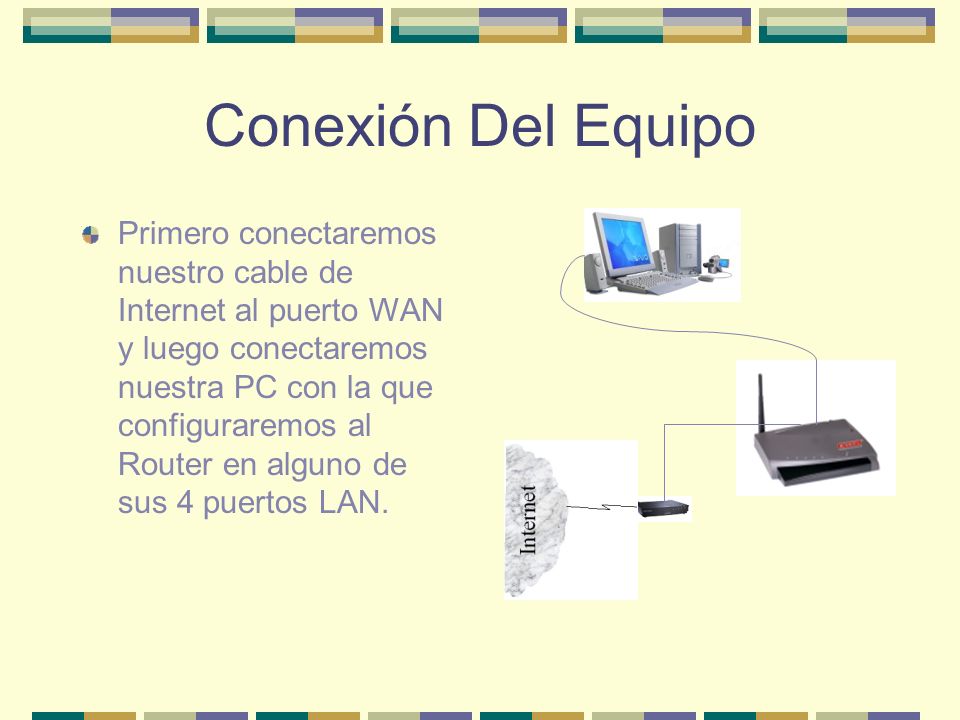

19 Conexión Del Equipo Primero conectaremos nuestro cable de Internet al puerto WAN y luego conectaremos nuestra PC con la que configuraremos al Router en alguno de sus 4 puertos LAN.

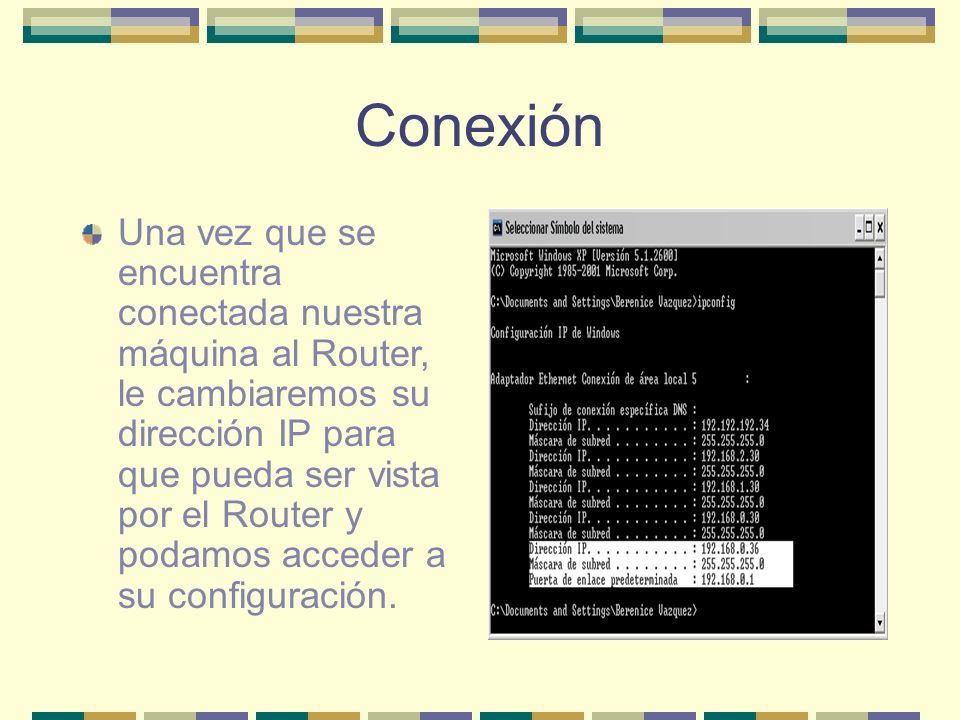

20 Conexión Una vez que se encuentra conectada nuestra máquina al Router, le cambiaremos su dirección IP para que pueda ser vista por el Router y podamos acceder a su configuración.

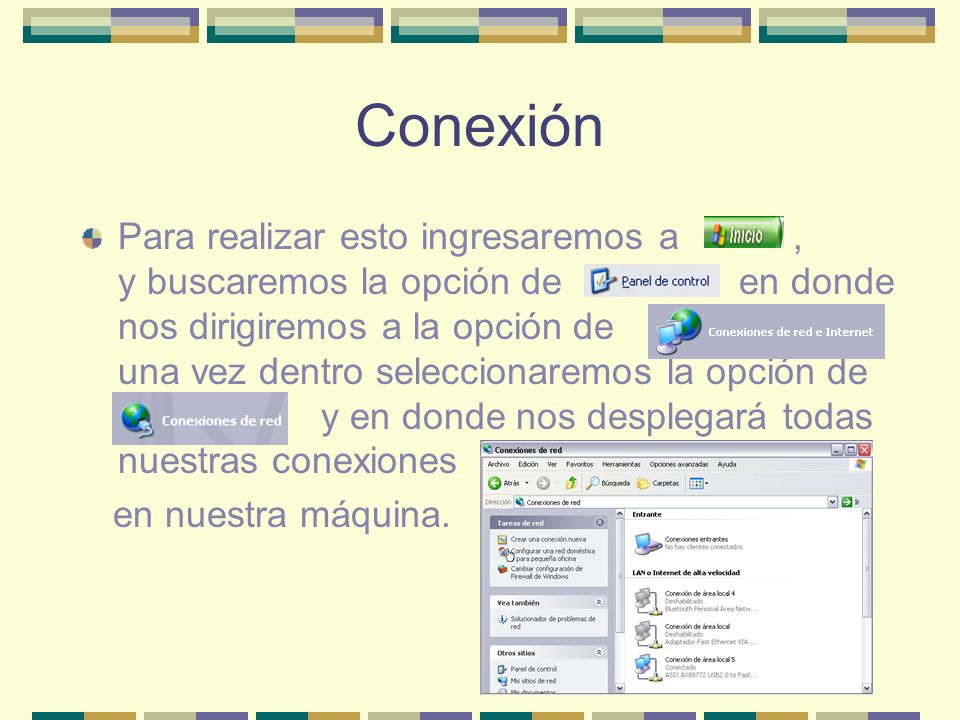

21 Conexión Para realizar esto ingresaremos a, y buscaremos la opción de en donde nos dirigiremos a la opción de una vez dentro seleccionaremos la opción de ssa y en donde nos desplegará todas nuestras conexiones en nuestra máquina.

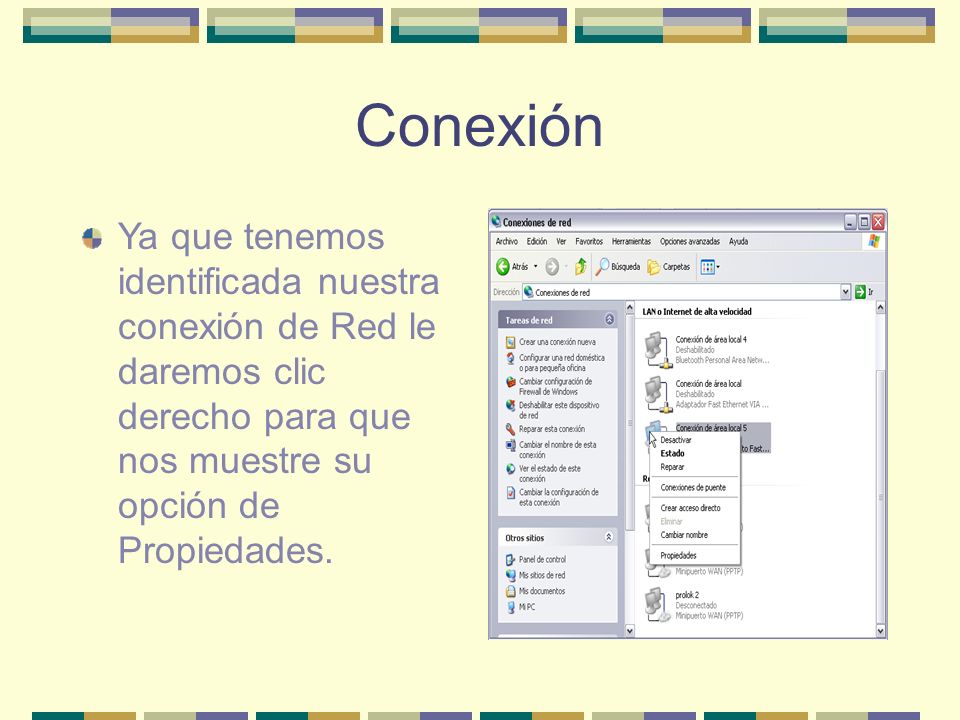

22 Conexión Ya que tenemos identificada nuestra conexión de Red le daremos clic derecho para que nos muestre su opción de Propiedades.

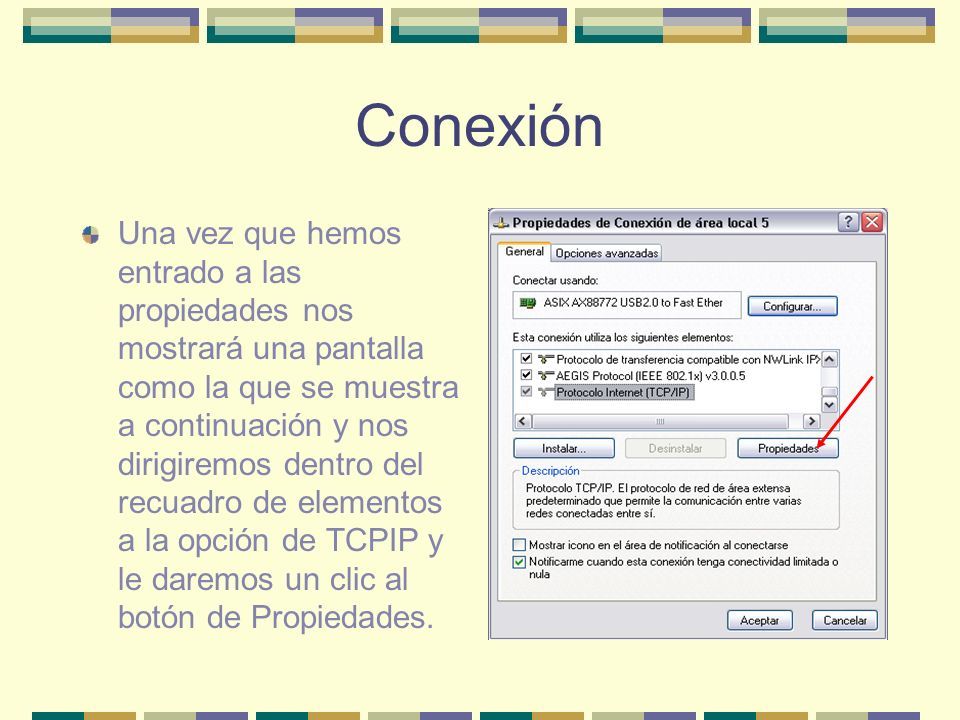

23 Conexión Una vez que hemos entrado a las propiedades nos mostrará una pantalla como la que se muestra a continuación y nos dirigiremos dentro del recuadro de elementos a la opción de TCPIP y le daremos un clic al botón de Propiedades.

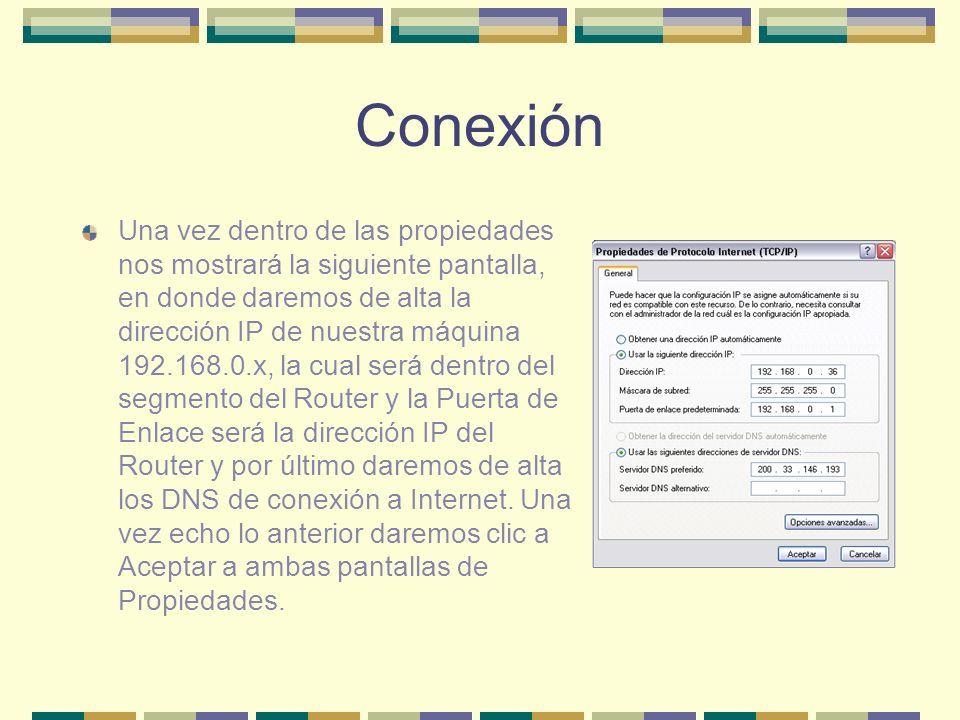

24 Conexión Una vez dentro de las propiedades nos mostrará la siguiente pantalla, en donde daremos de alta la dirección IP de nuestra máquina 192.168.0.x, la cual será dentro del segmento del Router y la Puerta de Enlace será la dirección IP del Router y por último daremos de alta los DNS de conexión a Internet. Una vez echo lo anterior daremos clic a Aceptar a ambas pantallas de Propiedades.

25 Conexión Una vez echo lo anterior abriremos una ventana del eh ingresaremos a la dirección IP de nuestro Router 192.168.0.1 Y nos mostrará la siguiente página.

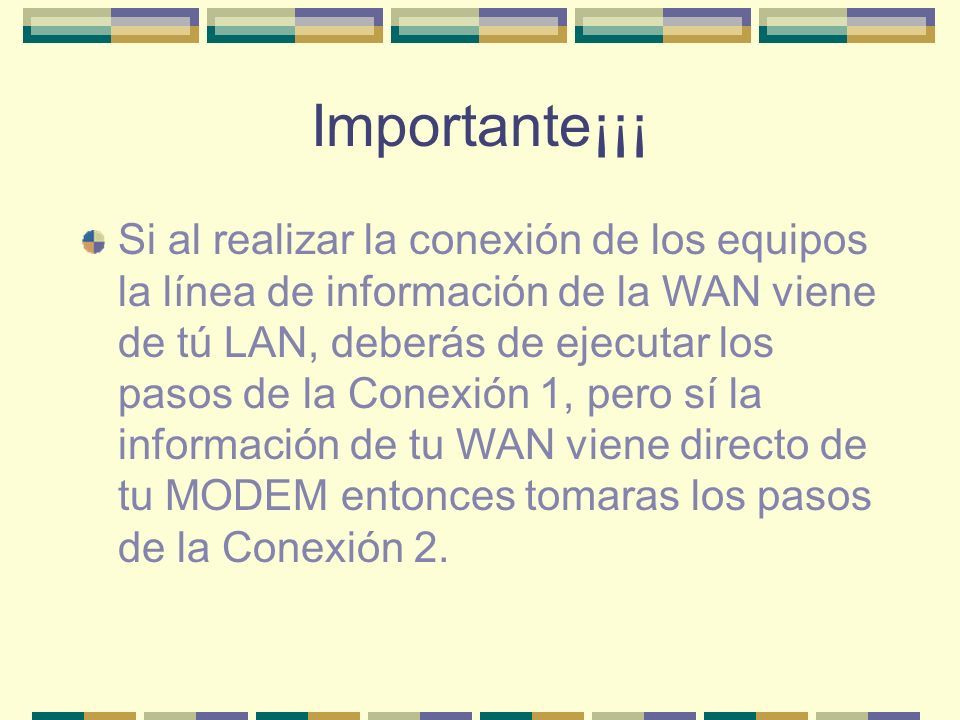

26 Importante¡¡¡ Si al realizar la conexión de los equipos la línea de información de la WAN viene de tú LAN, deberás de ejecutar los pasos de la Conexión 1, pero sí la información de tu WAN viene directo de tu MODEM entonces tomaras los pasos de la Conexión 2.

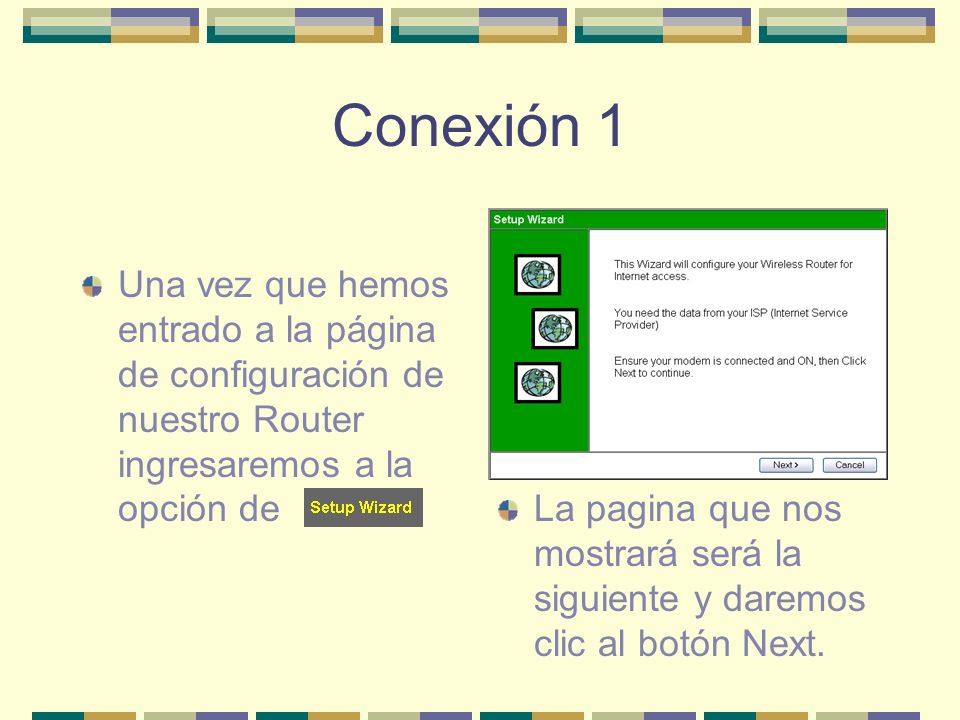

27 Conexión 1 Una vez que hemos entrado a la página de configuración de nuestro Router ingresaremos a la opción de La pagina que nos mostrará será la siguiente y daremos clic al botón Next.

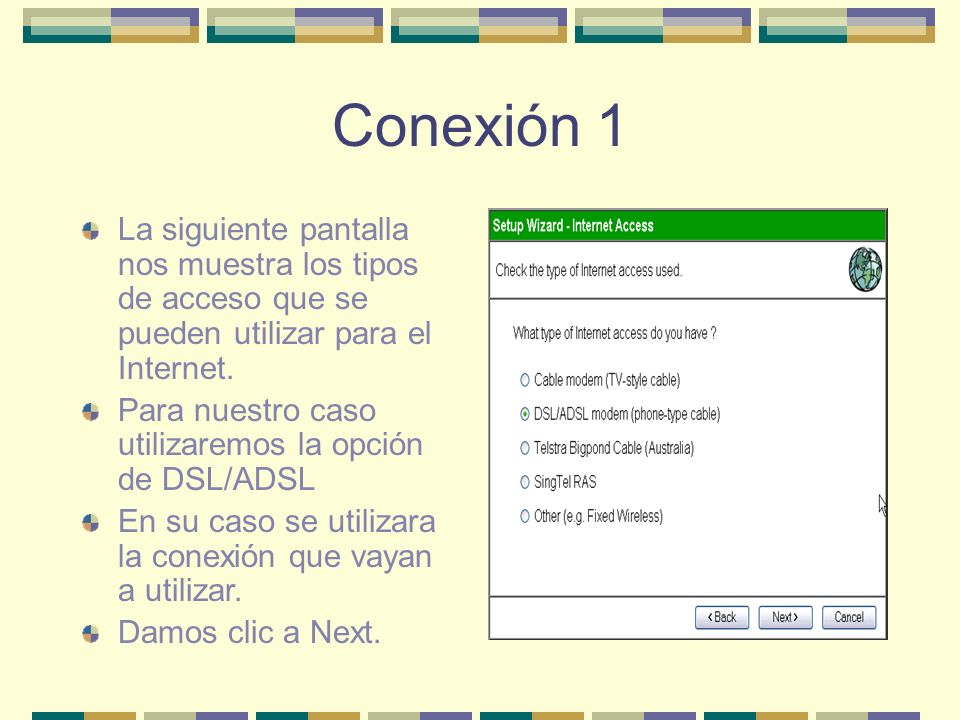

28 Conexión 1 La siguiente pantalla nos muestra los tipos de acceso que se pueden utilizar para el Internet. Para nuestro caso utilizaremos la opción de DSL/ADSL En su caso se utilizara la conexión que vayan a utilizar. Damos clic a Next.

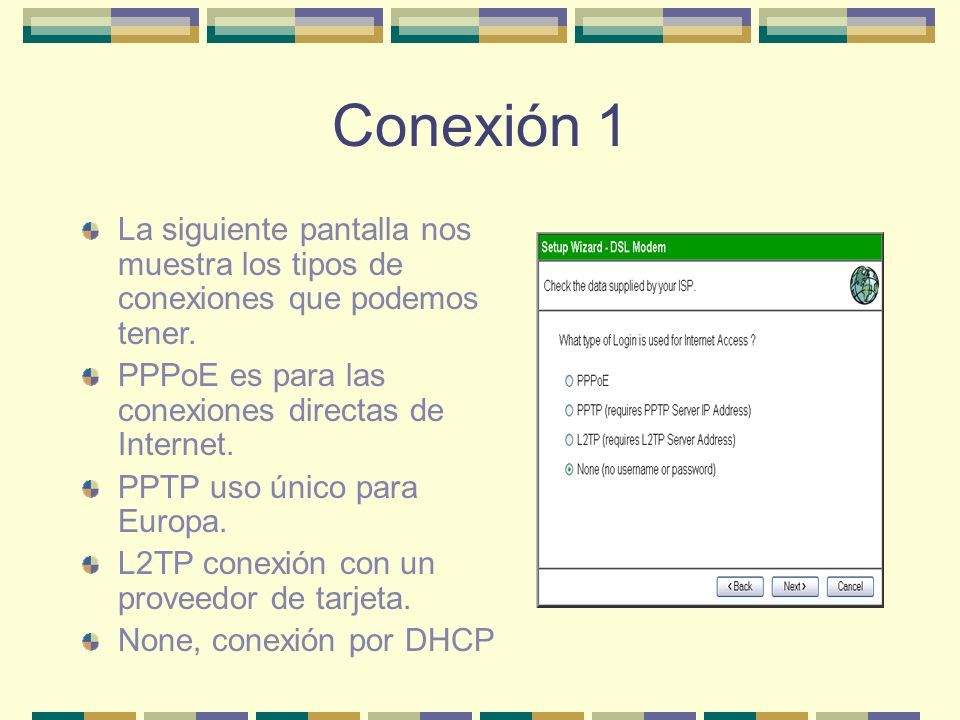

29 Conexión 1 La siguiente pantalla nos muestra los tipos de conexiones que podemos tener. PPPoE es para las conexiones directas de Internet. PPTP uso único para Europa. L2TP conexión con un proveedor de tarjeta. None, conexión por DHCP

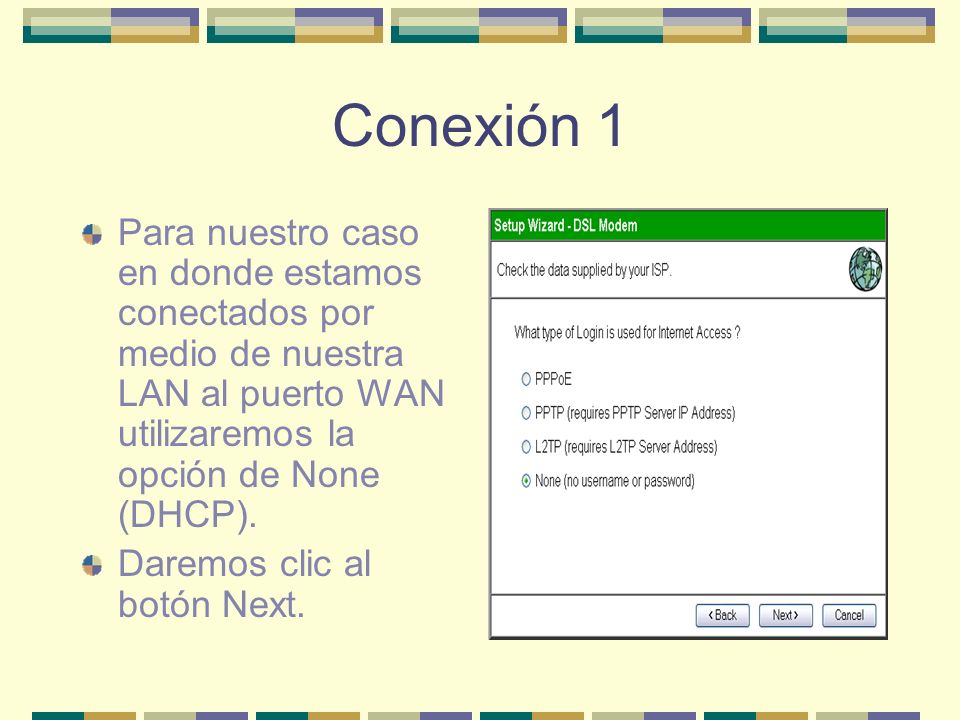

30 Conexión 1 Para nuestro caso en donde estamos conectados por medio de nuestra LAN al puerto WAN utilizaremos la opción de None (DHCP). Daremos clic al botón Next.

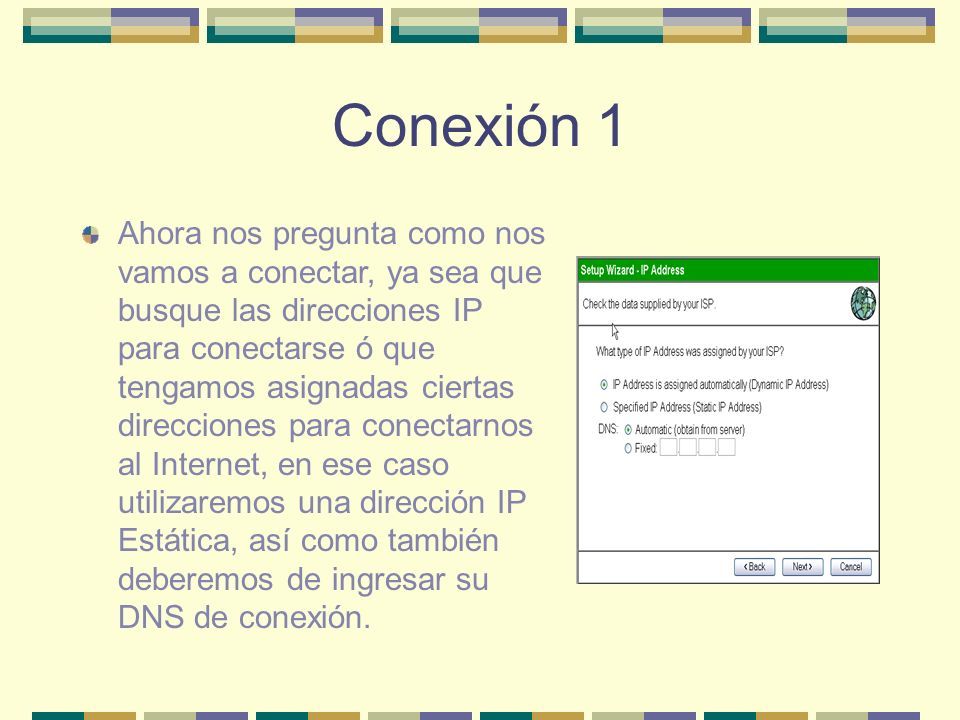

31 Conexión 1 Ahora nos pregunta como nos vamos a conectar, ya sea que busque las direcciones IP para conectarse ó que tengamos asignadas ciertas direcciones para conectarnos al Internet, en ese caso utilizaremos una dirección IP Estática, así como también deberemos de ingresar su DNS de conexión.

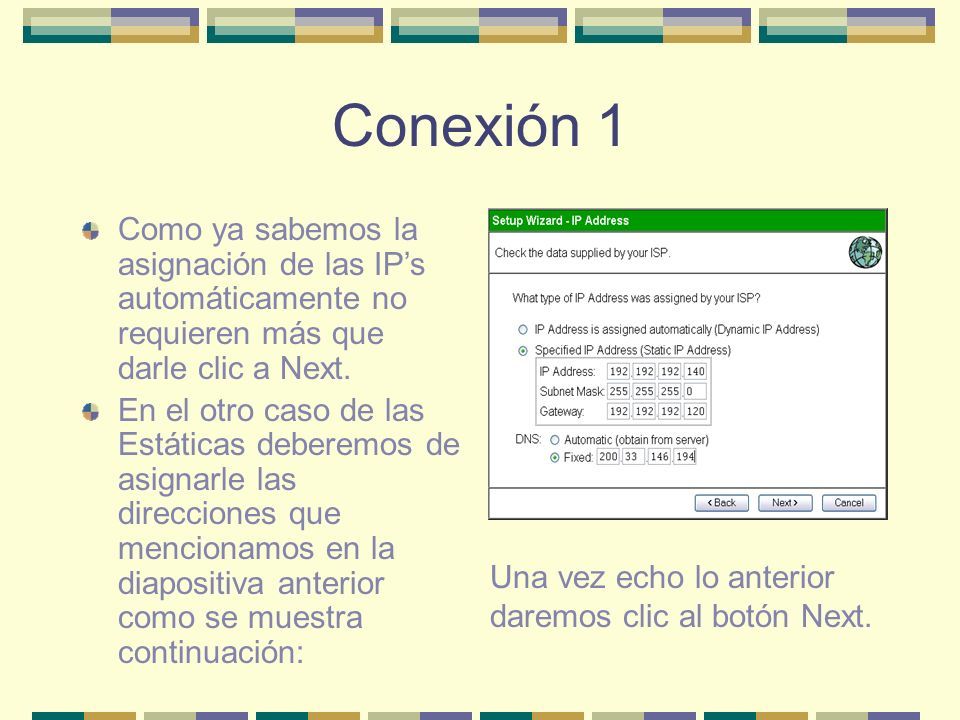

32 Conexión 1 Como ya sabemos la asignación de las IP’s automáticamente no requieren más que darle clic a Next. En el otro caso de las Estáticas deberemos de asignarle las direcciones que mencionamos en la diapositiva anterior como se muestra continuación: Una vez echo lo anterior daremos clic al botón Next.

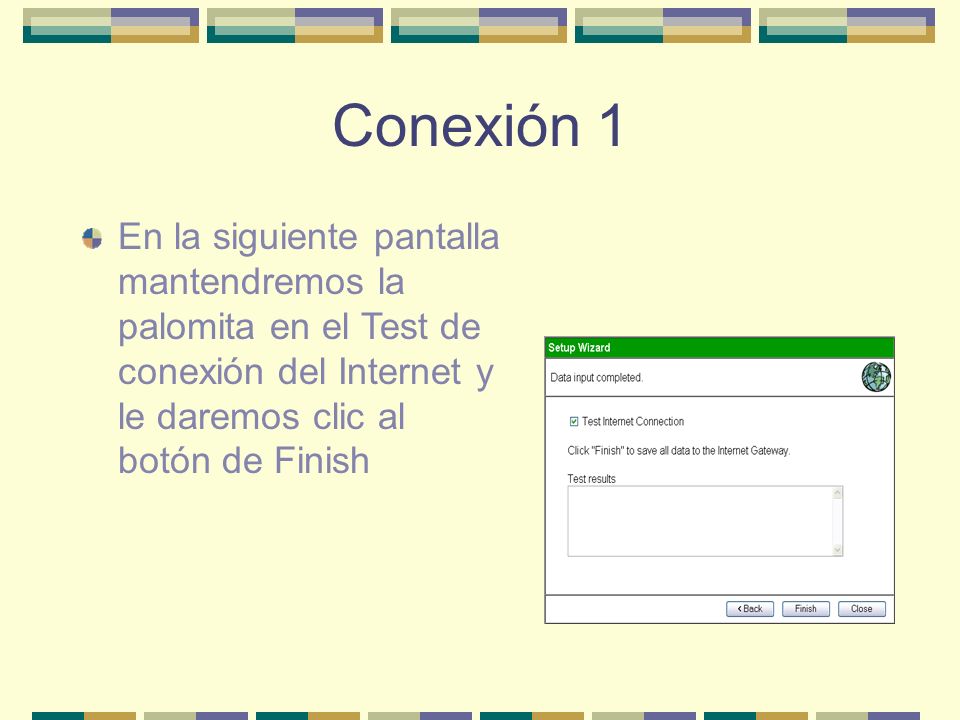

33 Conexión 1 En la siguiente pantalla mantendremos la palomita en el Test de conexión del Internet y le daremos clic al botón de Finish

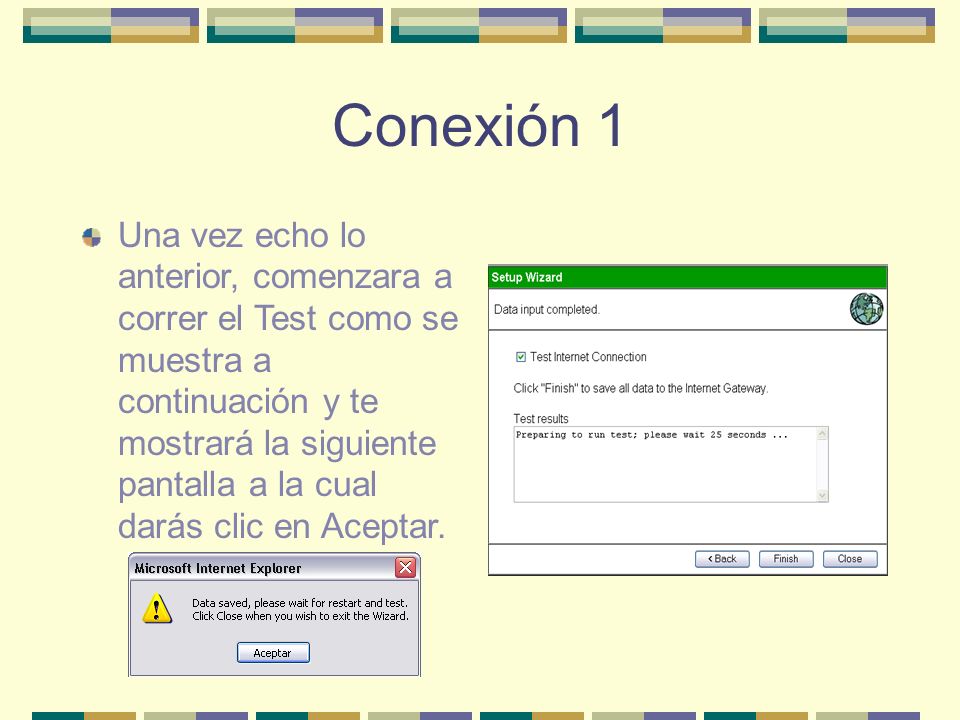

34 Conexión 1 Una vez echo lo anterior, comenzara a correr el Test como se muestra a continuación y te mostrará la siguiente pantalla a la cual darás clic en Aceptar.

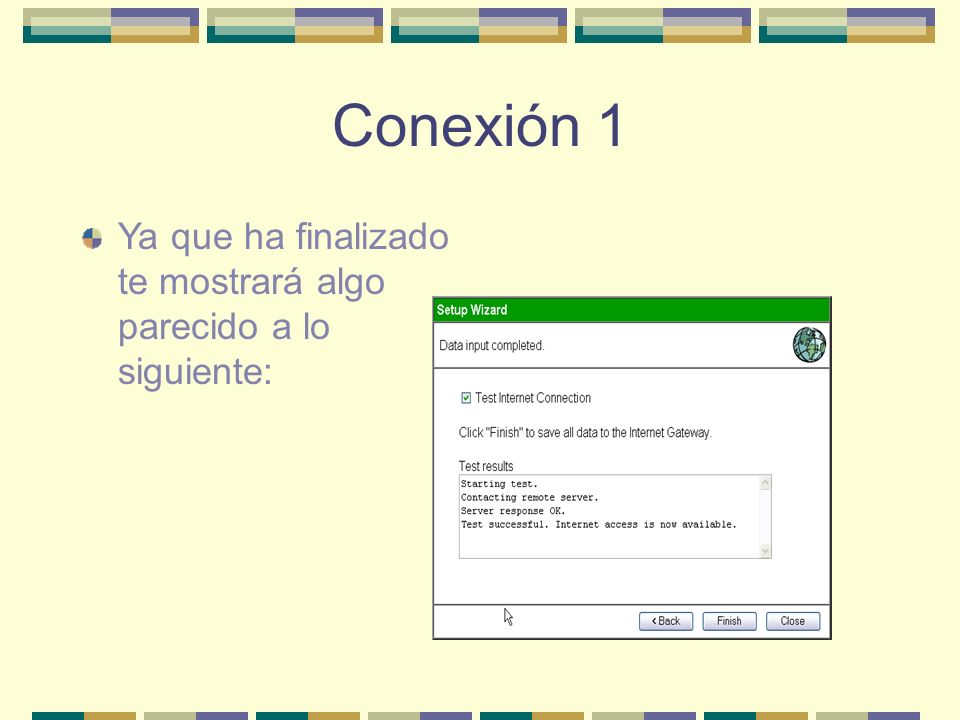

35 Conexión 1 Ya que ha finalizado te mostrará algo parecido a lo siguiente:

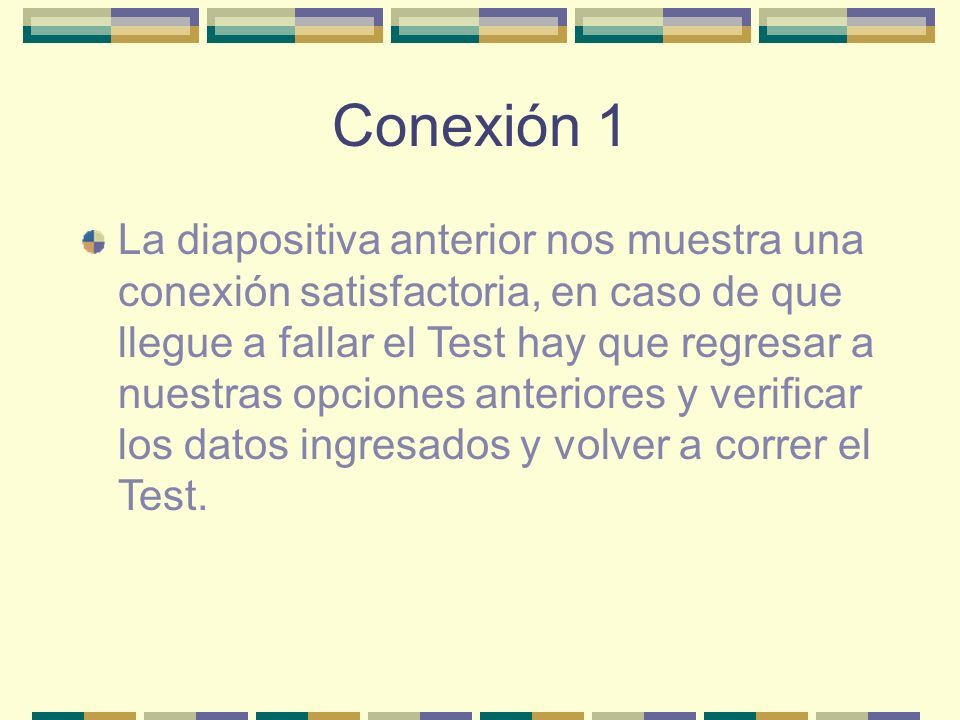

36 Conexión 1 La diapositiva anterior nos muestra una conexión satisfactoria, en caso de que llegue a fallar el Test hay que regresar a nuestras opciones anteriores y verificar los datos ingresados y volver a correr el Test.

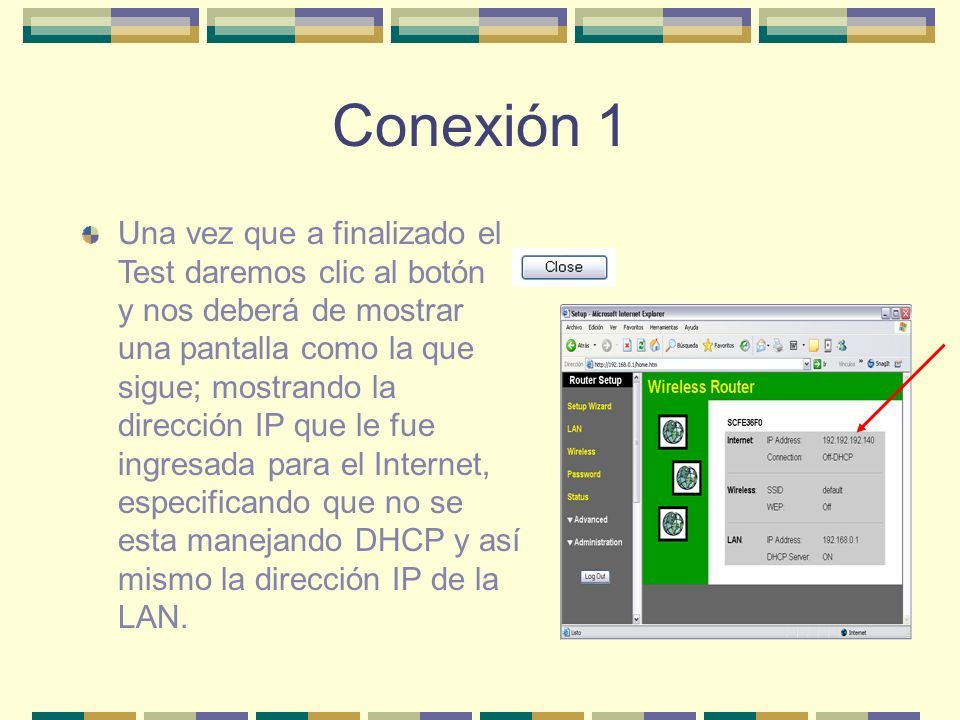

37 Conexión 1 Una vez que a finalizado el Test daremos clic al botón y nos deberá de mostrar una pantalla como la que sigue; mostrando la dirección IP que le fue ingresada para el Internet, especificando que no se esta manejando DHCP y así mismo la dirección IP de la LAN.

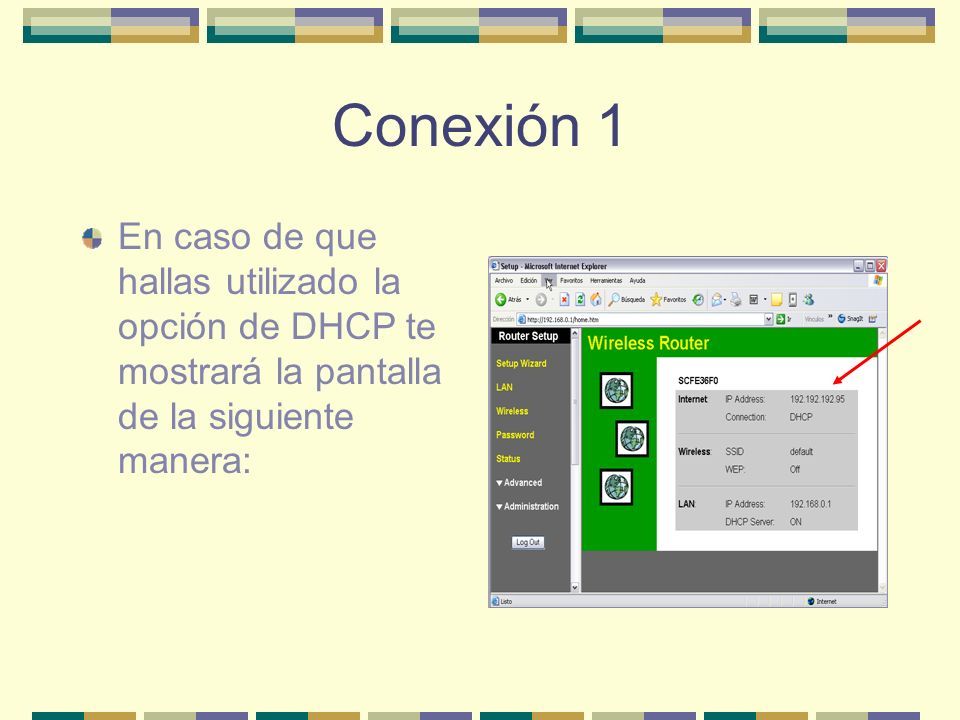

38 Conexión 1 En caso de que hallas utilizado la opción de DHCP te mostrará la pantalla de la siguiente manera:

39 Conexión 1 Ahora para comprobar que realmente tienes Internet abre una pagina del Internet Explorer y comienza a navegar.

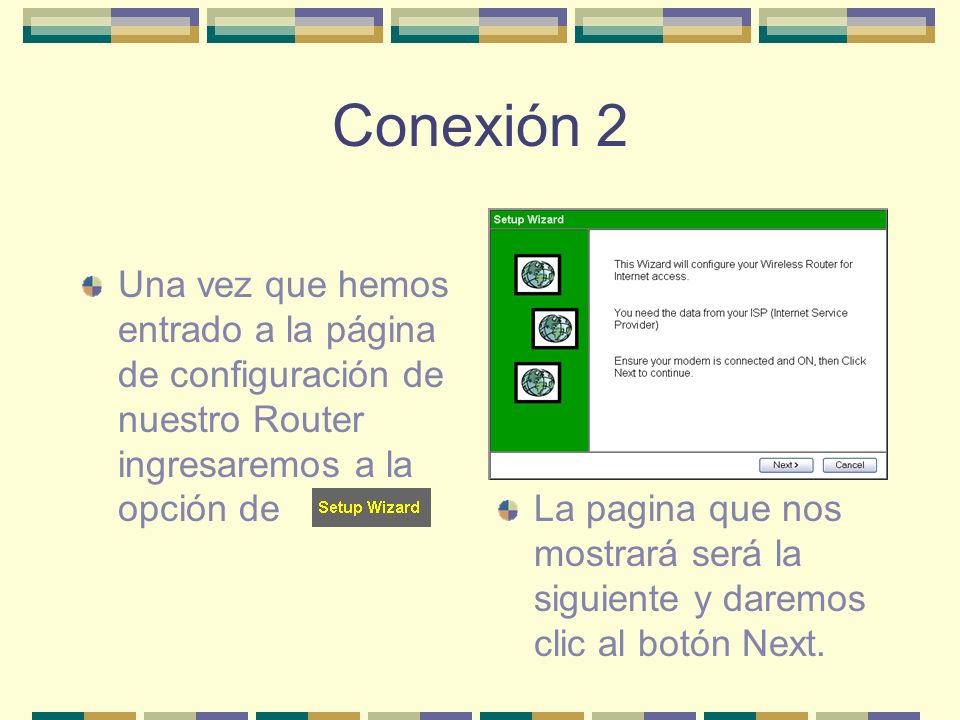

40 Conexión 2 Una vez que hemos entrado a la página de configuración de nuestro Router ingresaremos a la opción de La pagina que nos mostrará será la siguiente y daremos clic al botón Next.

41 Conexión 2 La siguiente pantalla nos muestra los tipos de acceso que se pueden utilizar para el Internet. Para nuestro caso utilizaremos la opción de DSL/ADSL En su caso se utilizara la conexión que vayan a utilizar. Damos clic a Next.

42 Conexión 2 La siguiente pantalla nos muestra los tipos de conexiones que podemos tener. PPPoE es para las conexiones directas de Internet. PPTP uso único para Europa. L2TP conexión con un proveedor de tarjeta. None, conexión por DHCP

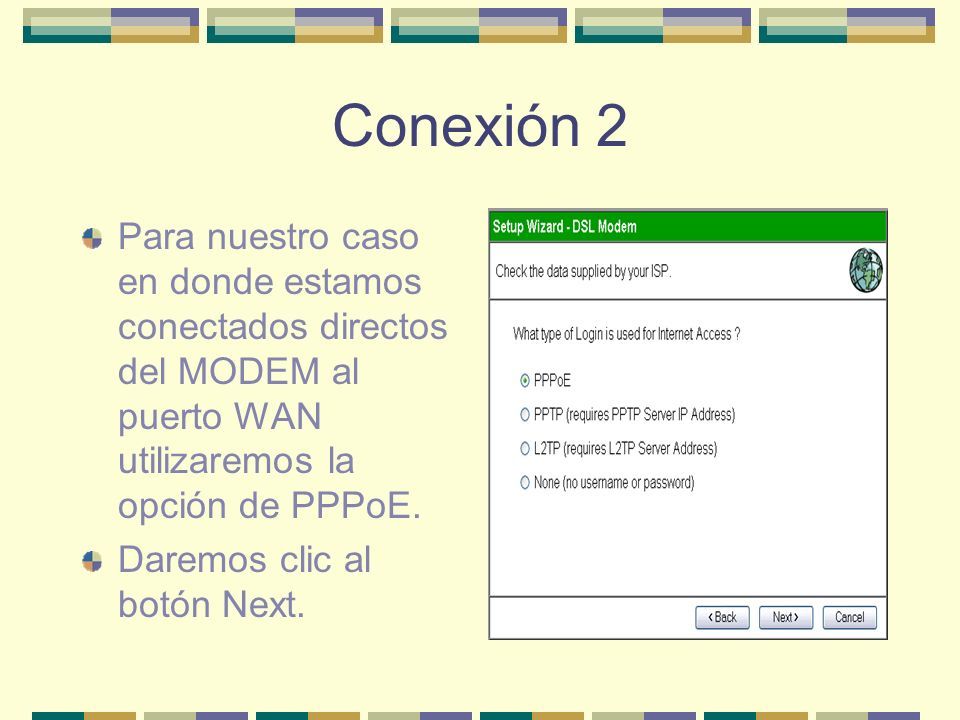

43 Conexión 2 Para nuestro caso en donde estamos conectados directos del MODEM al puerto WAN utilizaremos la opción de PPPoE. Daremos clic al botón Next.

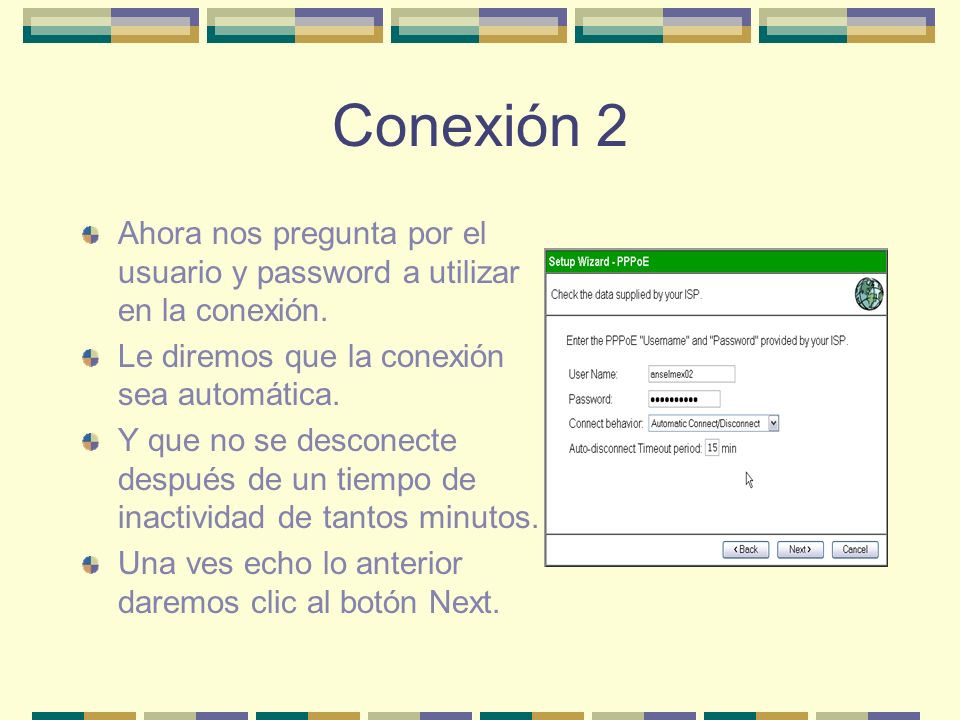

44 Conexión 2 Ahora nos pregunta por el usuario y password a utilizar en la conexión. Le diremos que la conexión sea automática. Y que no se desconecte después de un tiempo de inactividad de tantos minutos. Una ves echo lo anterior daremos clic al botón Next.

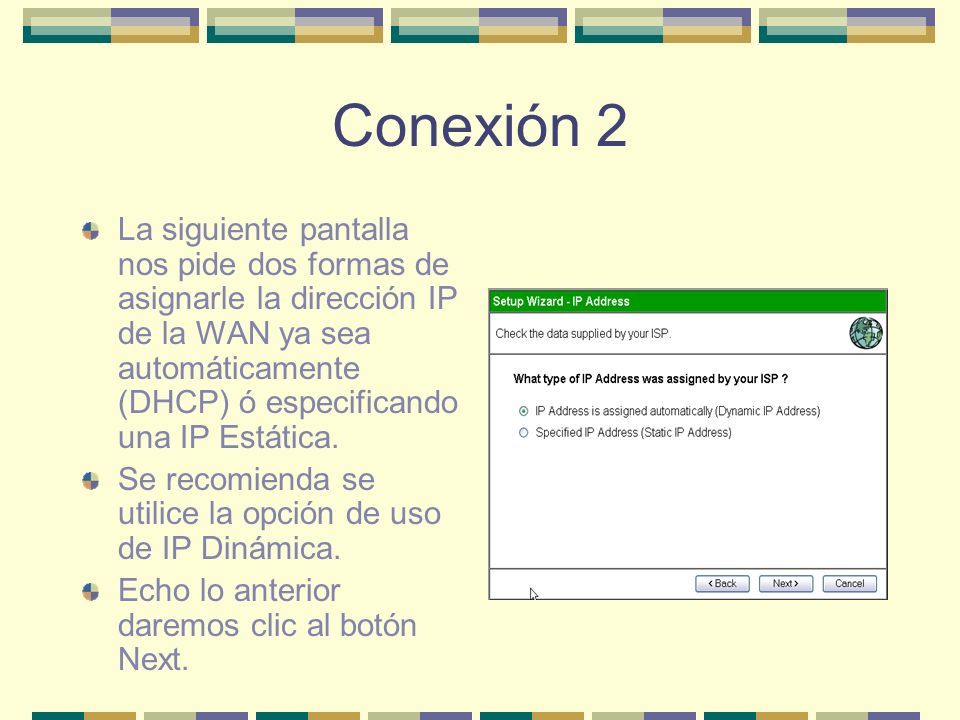

45 Conexión 2 La siguiente pantalla nos pide dos formas de asignarle la dirección IP de la WAN ya sea automáticamente (DHCP) ó especificando una IP Estática. Se recomienda se utilice la opción de uso de IP Dinámica. Echo lo anterior daremos clic al botón Next.

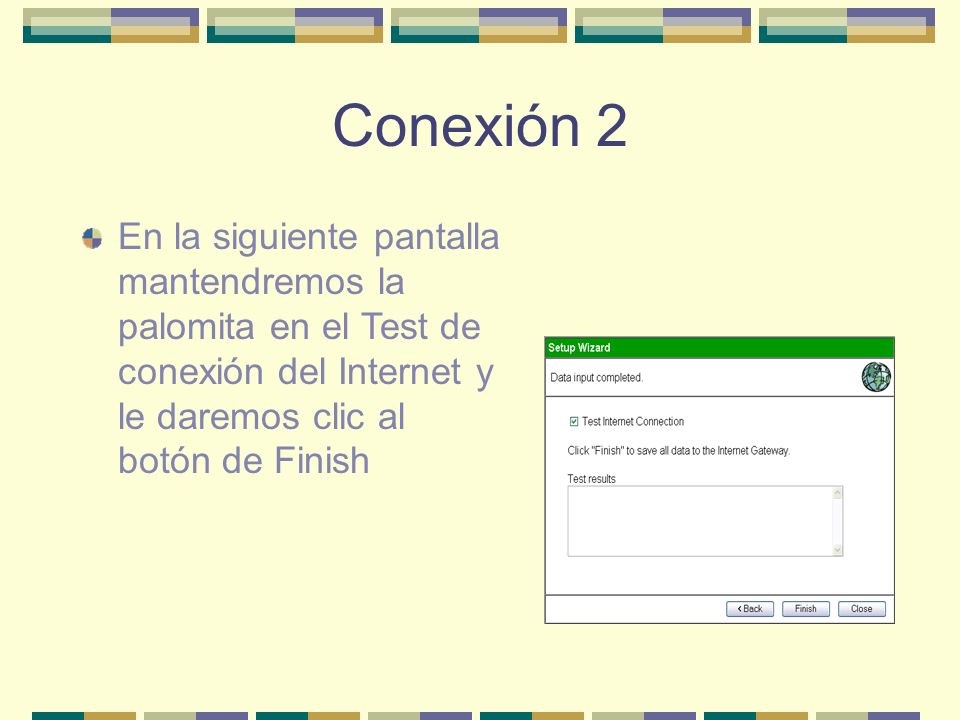

46 Conexión 2 En la siguiente pantalla mantendremos la palomita en el Test de conexión del Internet y le daremos clic al botón de Finish

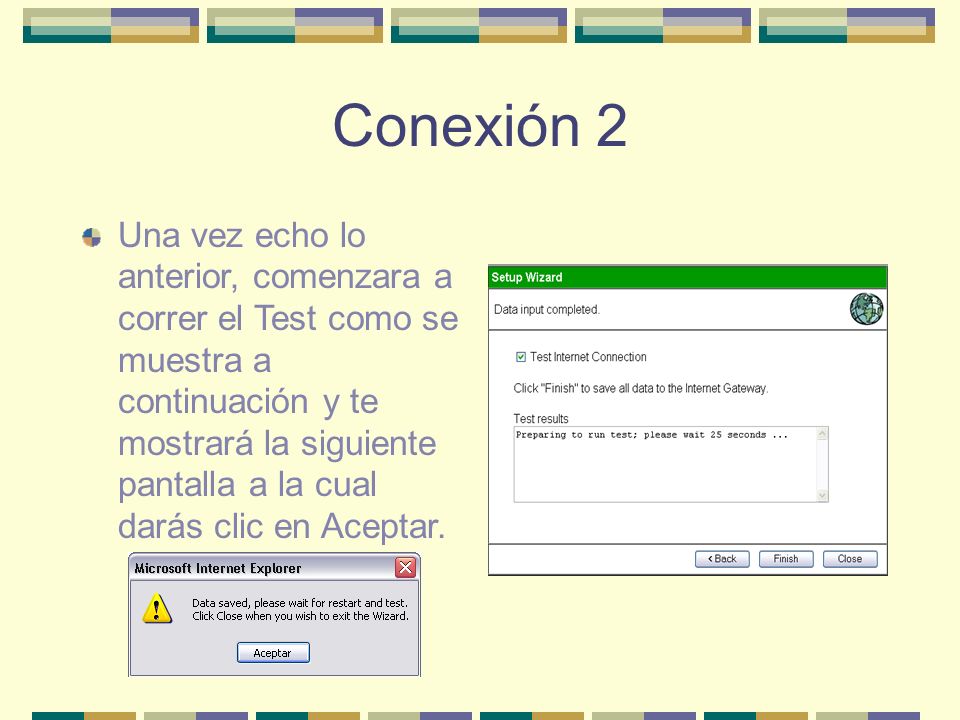

47 Conexión 2 Una vez echo lo anterior, comenzara a correr el Test como se muestra a continuación y te mostrará la siguiente pantalla a la cual darás clic en Aceptar.

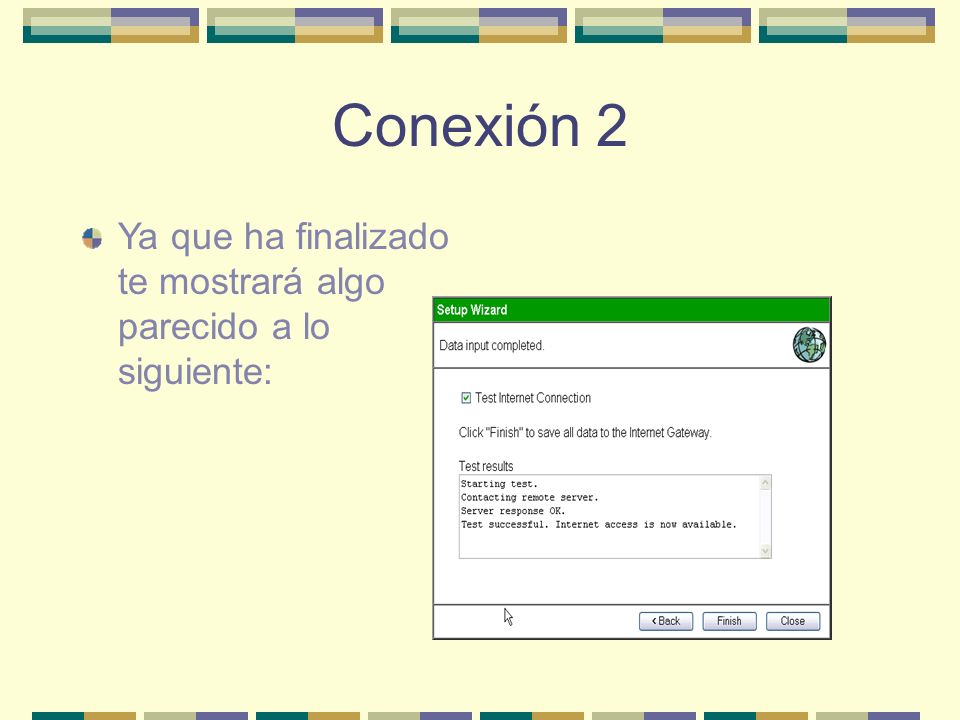

48 Conexión 2 Ya que ha finalizado te mostrará algo parecido a lo siguiente:

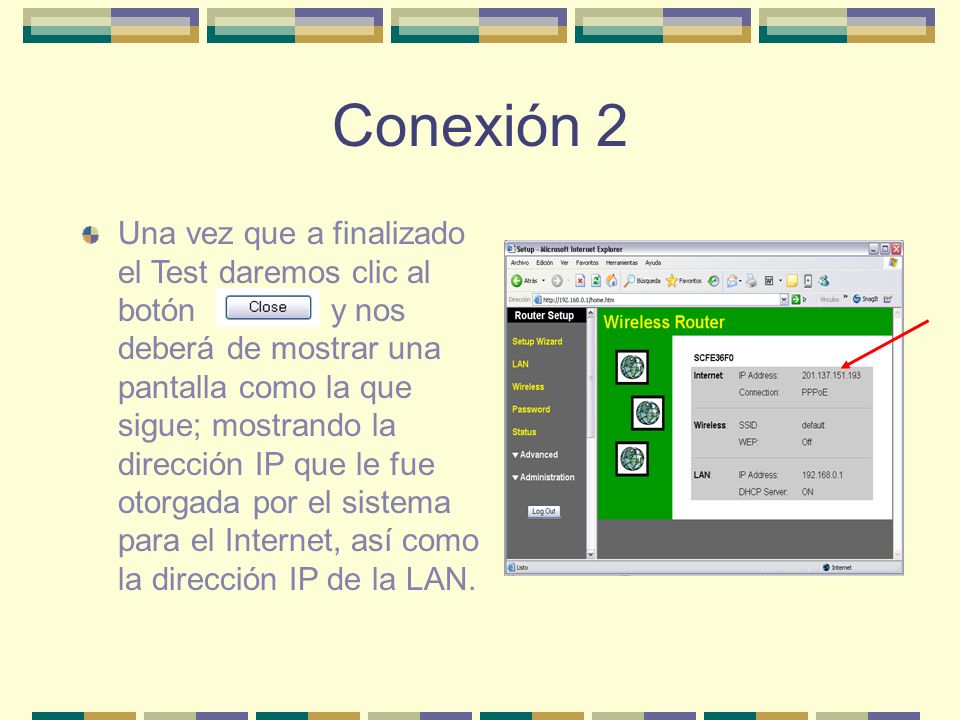

49 Conexión 2 Una vez que a finalizado el Test daremos clic al botón y nos deberá de mostrar una pantalla como la que sigue; mostrando la dirección IP que le fue otorgada por el sistema para el Internet, así como la dirección IP de la LAN.

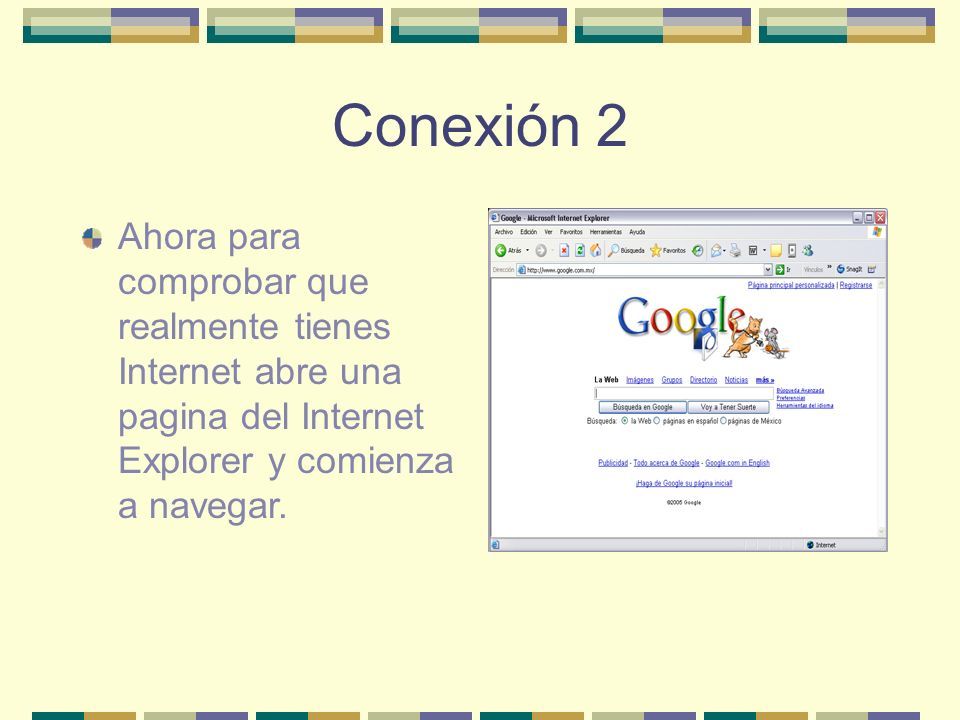

50 Conexión 2 Ahora para comprobar que realmente tienes Internet abre una pagina del Internet Explorer y comienza a navegar.

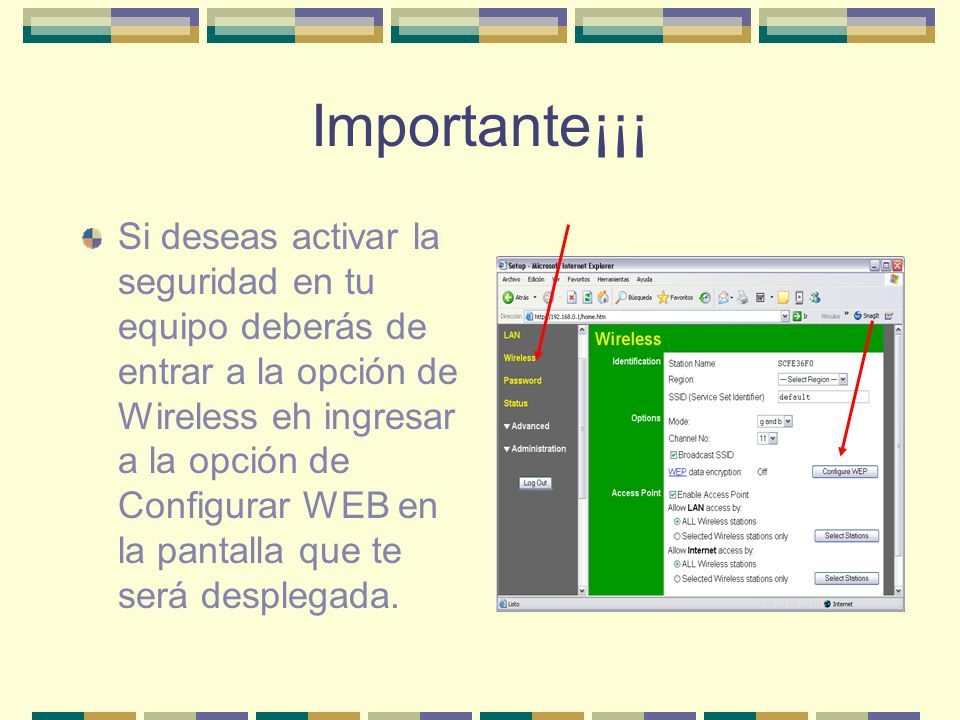

51 Importante¡¡¡ Si deseas activar la seguridad en tu equipo deberás de entrar a la opción de Wireless eh ingresar a la opción de Configurar WEB en la pantalla que te será desplegada.

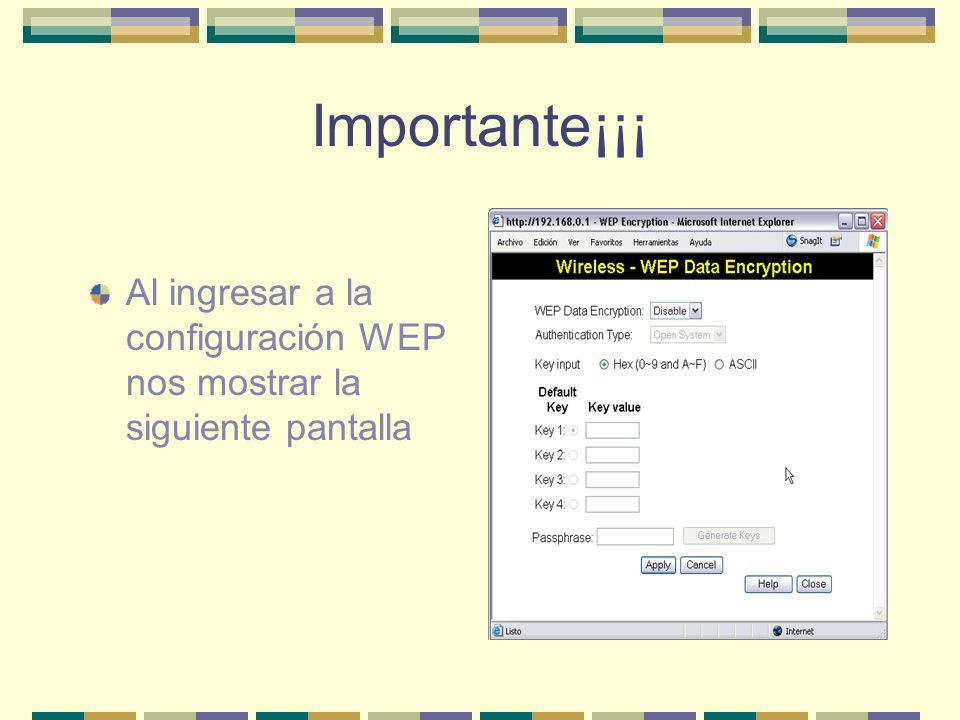

52 Importante¡¡¡ Al ingresar a la configuración WEP nos mostrar la siguiente pantalla

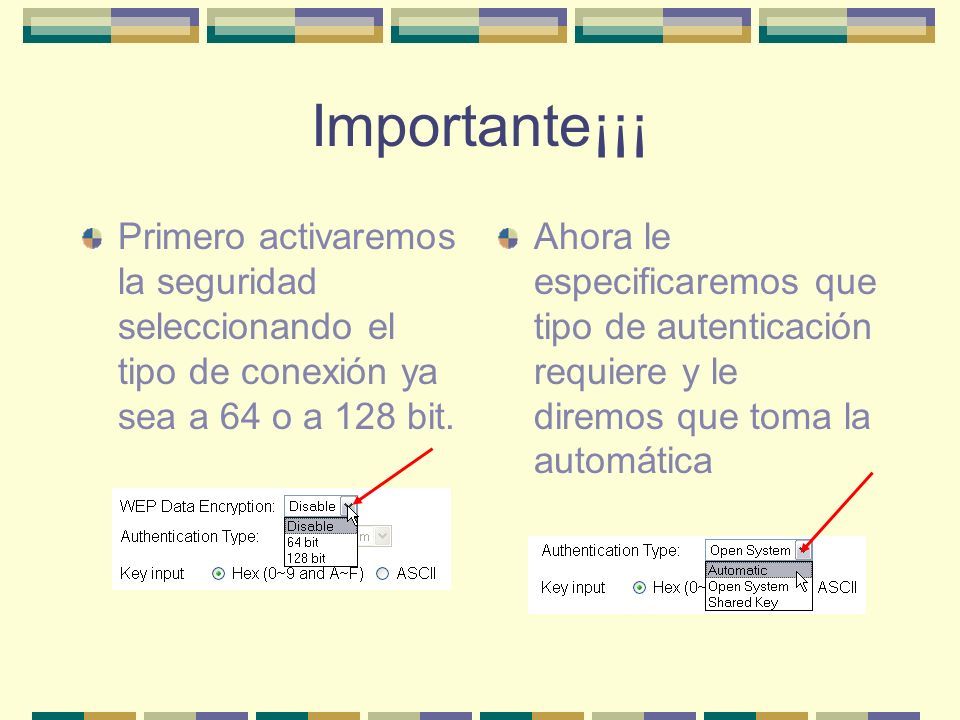

53 Importante¡¡¡ Primero activaremos la seguridad seleccionando el tipo de conexión ya sea a 64 o a 128 bit. Ahora le especificaremos que tipo de autenticación requiere y le diremos que toma la automática

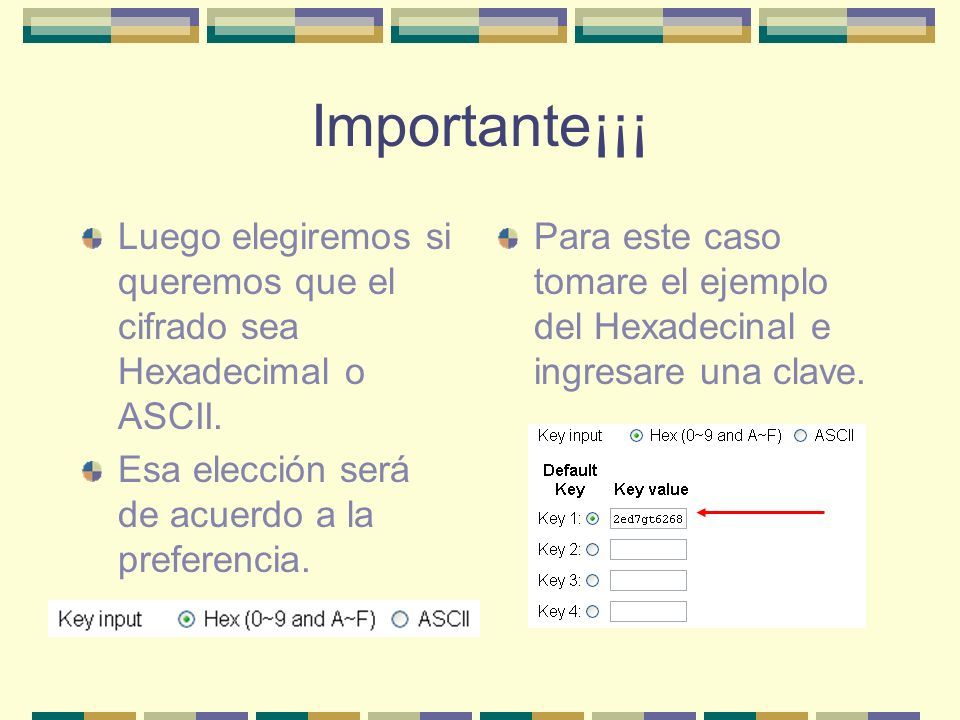

54 Importante¡¡¡ Luego elegiremos si queremos que el cifrado sea Hexadecimal o ASCII. Esa elección será de acuerdo a la preferencia. Para este caso tomare el ejemplo del Hexadecinal e ingresare una clave.

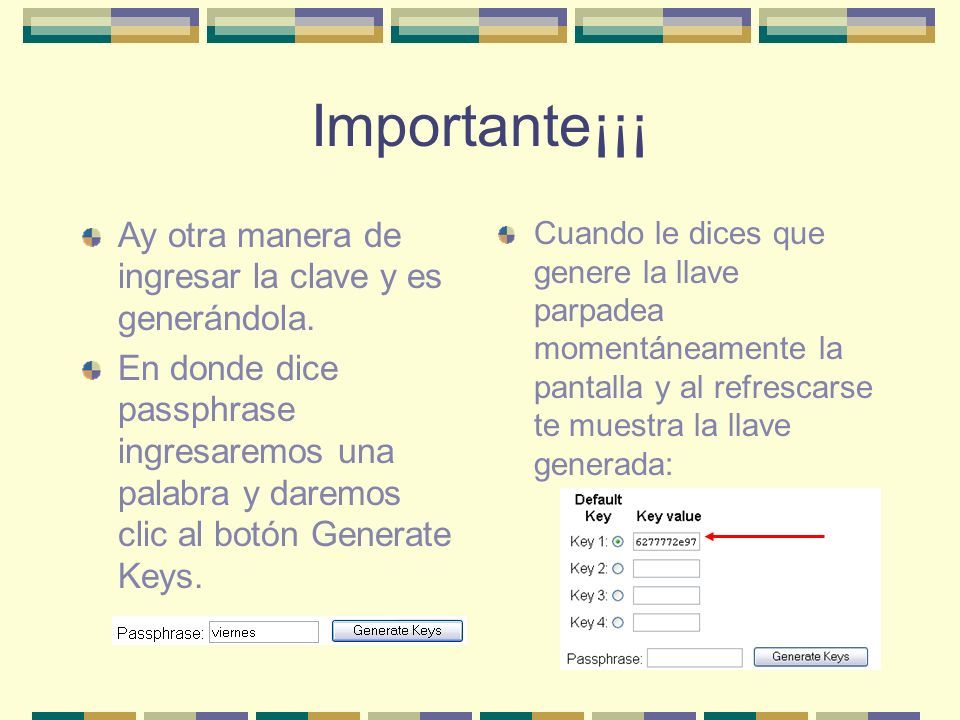

55 Importante¡¡¡ Ay otra manera de ingresar la clave y es generándola. En donde dice passphrase ingresaremos una palabra y daremos clic al botón Generate Keys. Cuando le dices que genere la llave parpadea momentáneamente la pantalla y al refrescarse te muestra la llave generada:

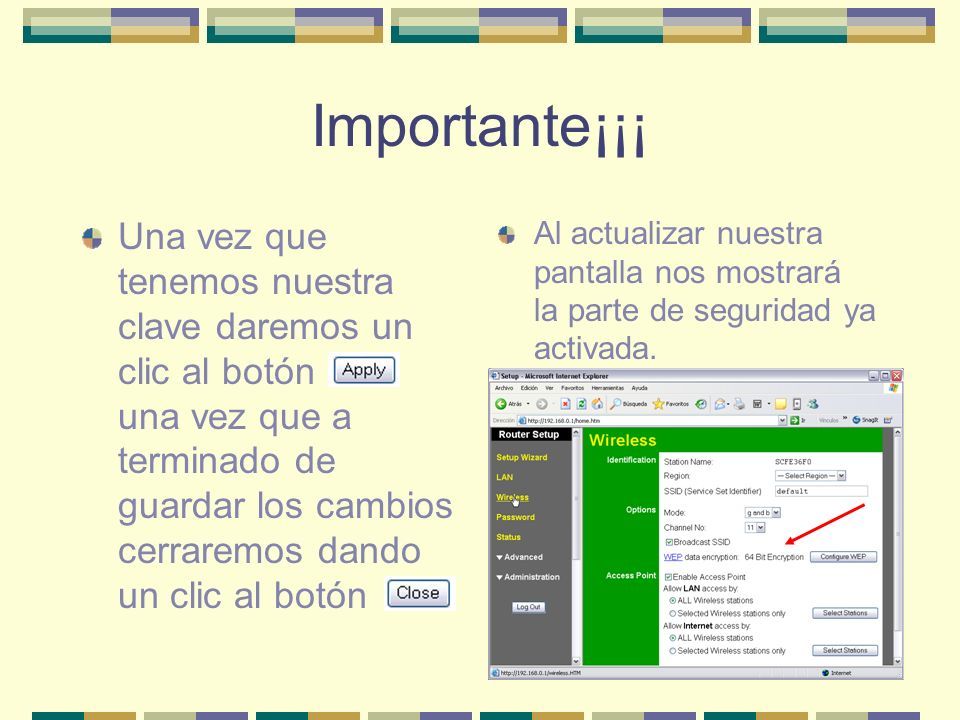

56 Importante¡¡¡ Una vez que tenemos nuestra clave daremos un clic al botón una vez que a terminado de guardar los cambios cerraremos dando un clic al botón Al actualizar nuestra pantalla nos mostrará la parte de seguridad ya activada.

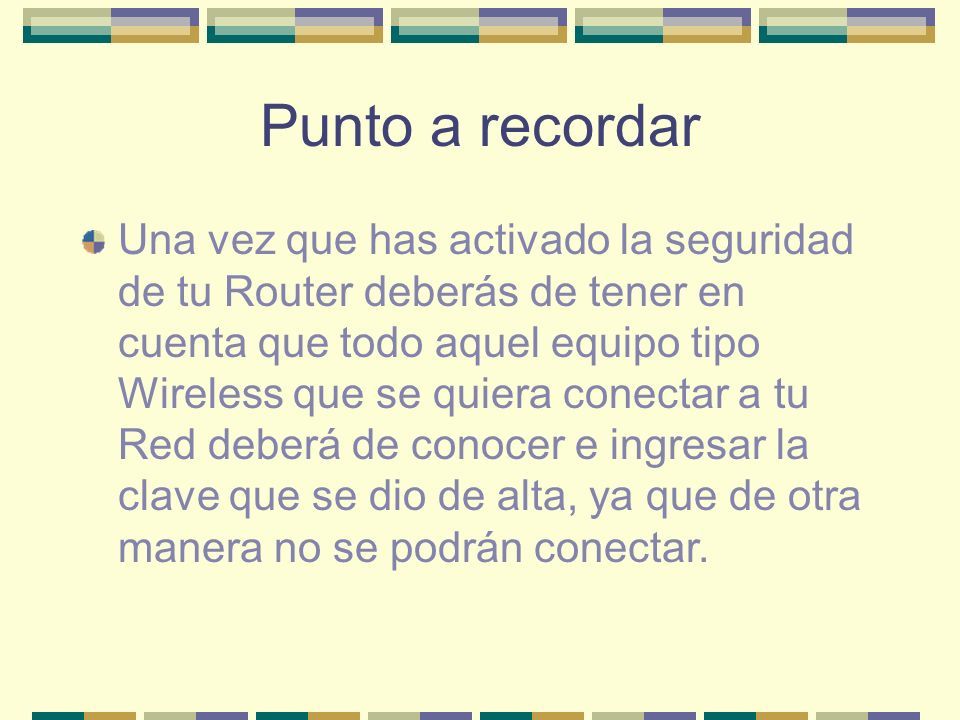

57 Punto a recordar Una vez que has activado la seguridad de tu Router deberás de tener en cuenta que todo aquel equipo tipo Wireless que se quiera conectar a tu Red deberá de conocer e ingresar la clave que se dio de alta, ya que de otra manera no se podrán conectar.

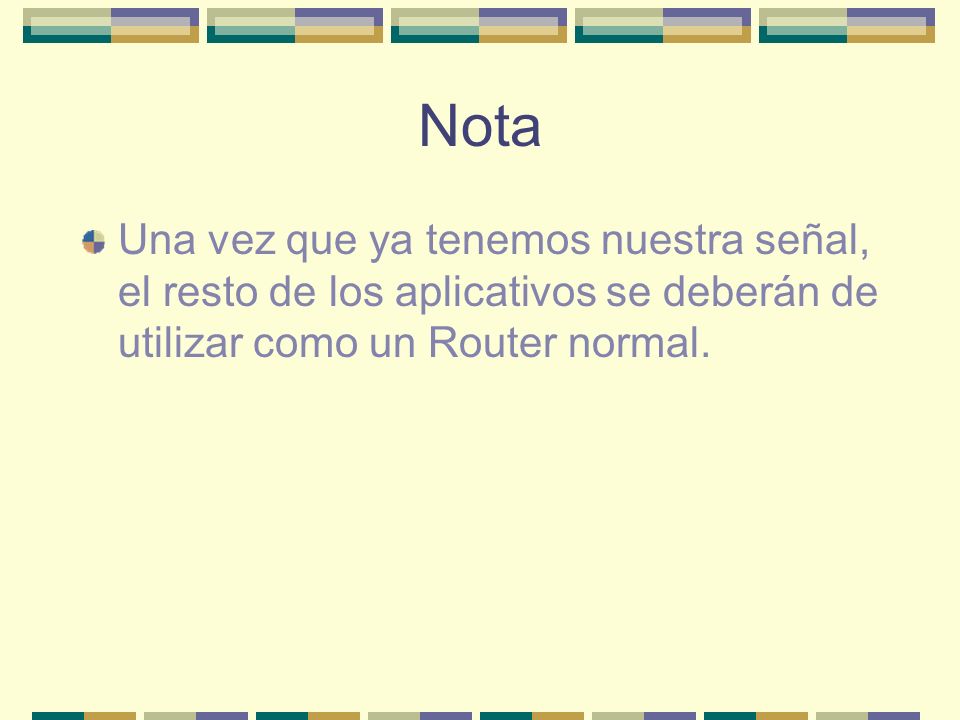

58 Nota Una vez que ya tenemos nuestra señal, el resto de los aplicativos se deberán de utilizar como un Router normal.
