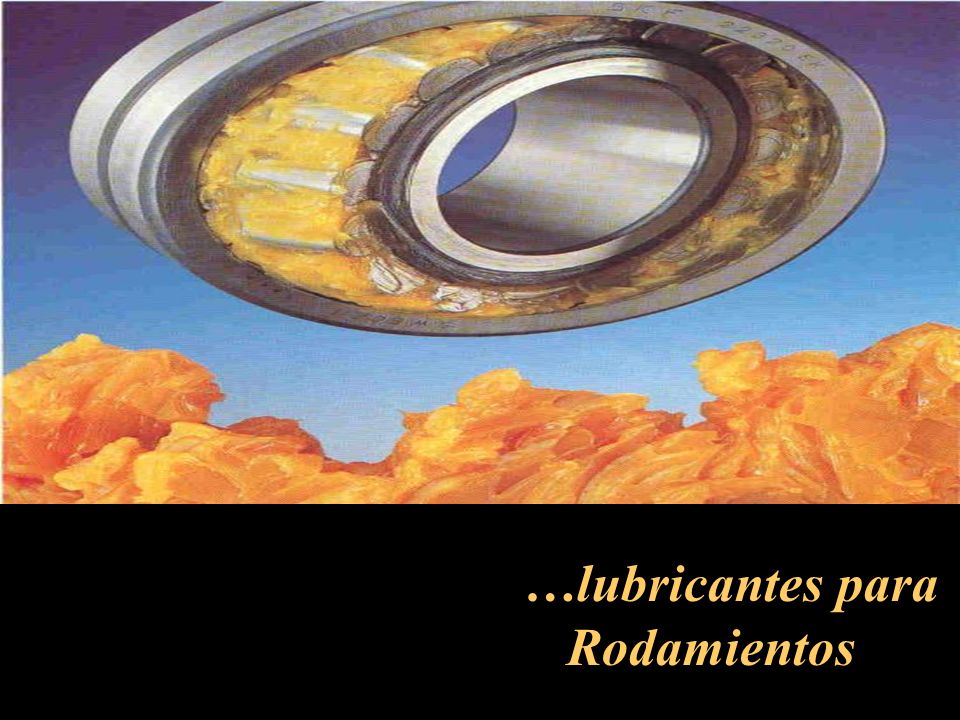

1 …lubricantes para n Rodamientos

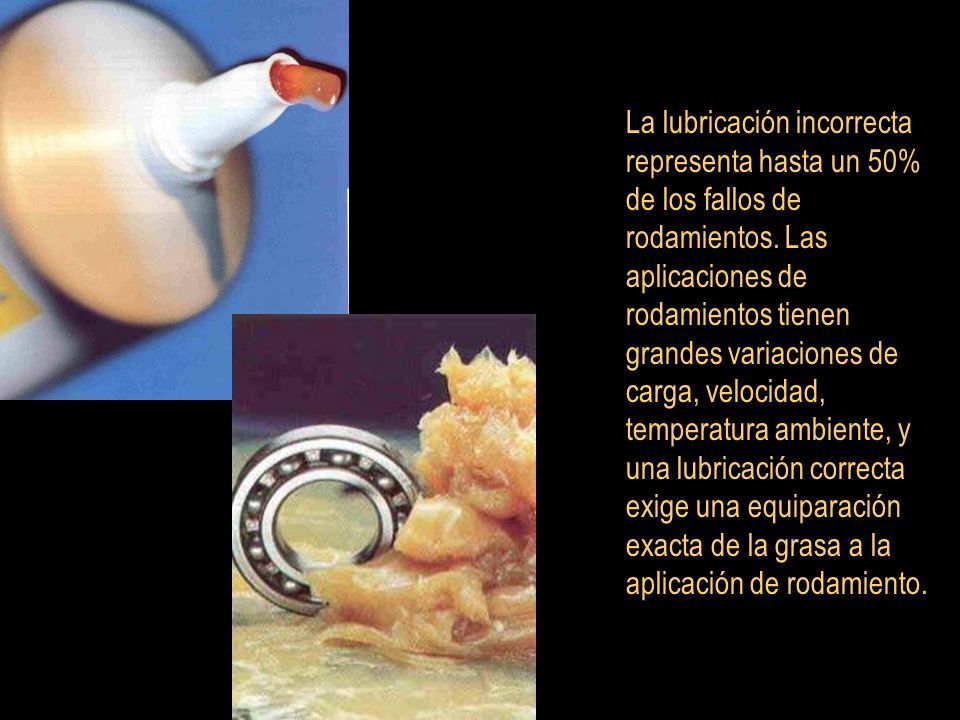

2 La lubricación incorrecta representa hasta un 50% de los fallos de rodamientos. Las aplicaciones de rodamientos tienen grandes variaciones de carga, velocidad, temperatura ambiente, y una lubricación correcta exige una equiparación exacta de la grasa a la aplicación de rodamiento.

3 Un lubricante adecuado deberá satisfacer los siguientes requerimientos: * Formar una película entre los elementos de rodamiento y las superficies de rodadura y separadores. 2. *P roteger los componentes del rodamiento contra la corrosión. * Eliminar el calor generado por el rodamiento cuando está en operación. *Prevenir la infiltración de basura y/u otra materia extra que pudiera entrar al rodamiento.

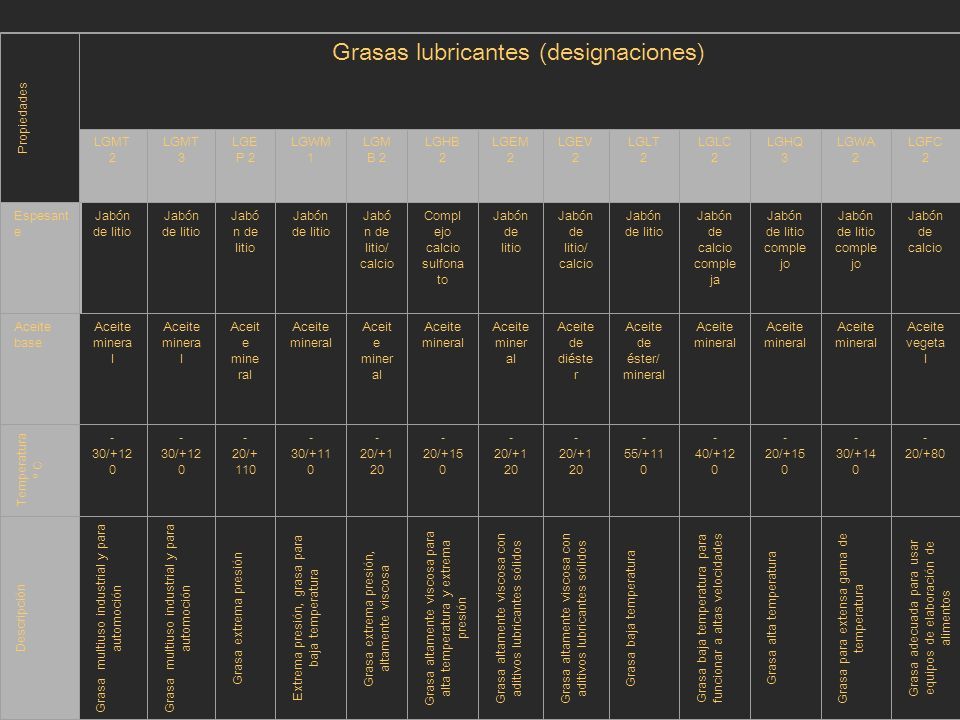

4 Propiedades Grasas lubricantes (designaciones) LGMT 2 LGMT 3 LGE P 2 LGWM 1 LGM B 2 LGHB 2 LGEM 2 LGEV 2 LGLT 2 LGLC 2 LGHQ 3 LGWA 2 LGFC 2 Espesant e Jabón de litio Jabó n de litio/ calcio Compl ejo calcio sulfona to Jabón de litio Jabón de litio/ calcio Jabón de litio Jabón de calcio comple ja Jabón de litio comple jo Jabón de calcio Aceite base Aceite minera l Aceite de diéste r Aceite de éster/ mineral Aceite mineral Aceite vegeta l Temperatura º C - 30/+12 0 - 20/+ 110 - 30/+11 0 - 20/+1 20 - 20/+15 0 - 20/+1 20 - 55/+11 0 - 40/+12 0 - 20/+15 0 - 30/+14 0 - 20/+80 Descripción Grasa multiuso industrial y para automoción Grasa extrema presión Extrema presión, grasa para baja temperatura Grasa extrema presión, altamente viscosa Grasa altamente viscosa para alta temperatura y extrema presión Grasa altamente viscosa con aditivos lubricantes sólidos Grasa baja temperatura Grasa baja temperatura para funcionar a altas velocidades Grasa alta temperatura Grasa para extensa gama de temperatura Grasa adecuada para usar equipos de elaboración de alimentos

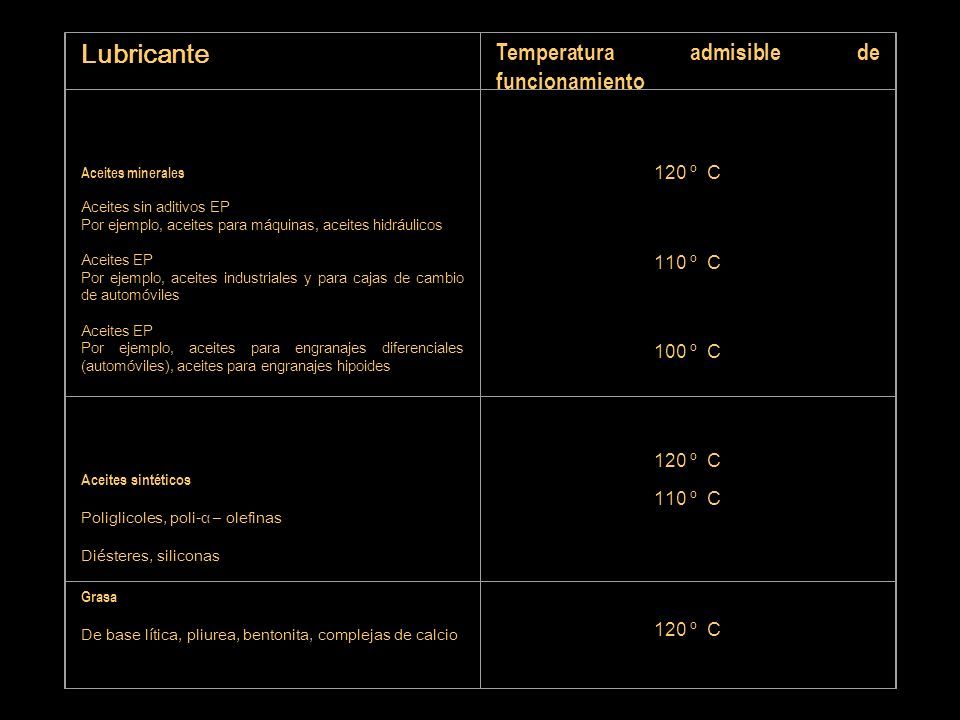

5 Lubricante Temperatura admisible de funcionamiento Aceites minerales Aceites sin aditivos EP Por ejemplo, aceites para máquinas, aceites hidráulicos Aceites EP Por ejemplo, aceites industriales y para cajas de cambio de automóviles Aceites EP Por ejemplo, aceites para engranajes diferenciales (automóviles), aceites para engranajes hipoides 120 º C 110 º C 100 º C Aceites sintéticos Poliglicoles, poli-α – olefinas Diésteres, siliconas 120 º C 110 º C Grasa De base lítica, pliurea, bentonita, complejas de calcio 120 º C

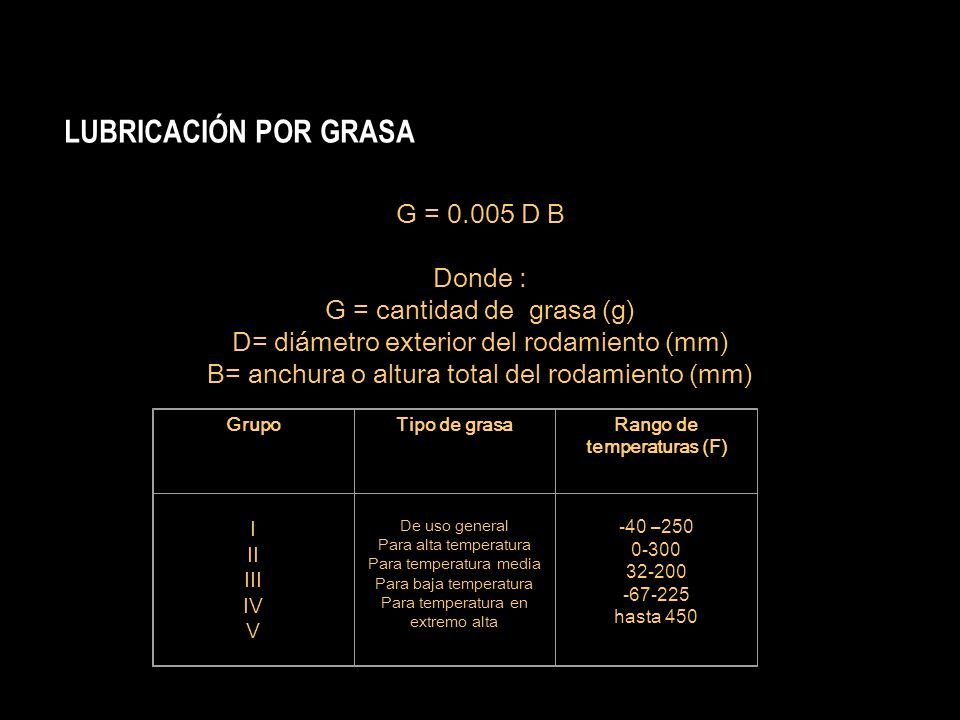

6 LUBRICACIÓN POR GRASA G = 0.005 D B Donde : G = cantidad de grasa (g) D= diámetro exterior del rodamiento (mm) B= anchura o altura total del rodamiento (mm) Grupo Tipo de grasaRango de temperaturas (F) I II III IV V De uso general Para alta temperatura Para temperatura media Para baja temperatura Para temperatura en extremo alta -40 –250 0-300 32-200 -67-225 hasta 450

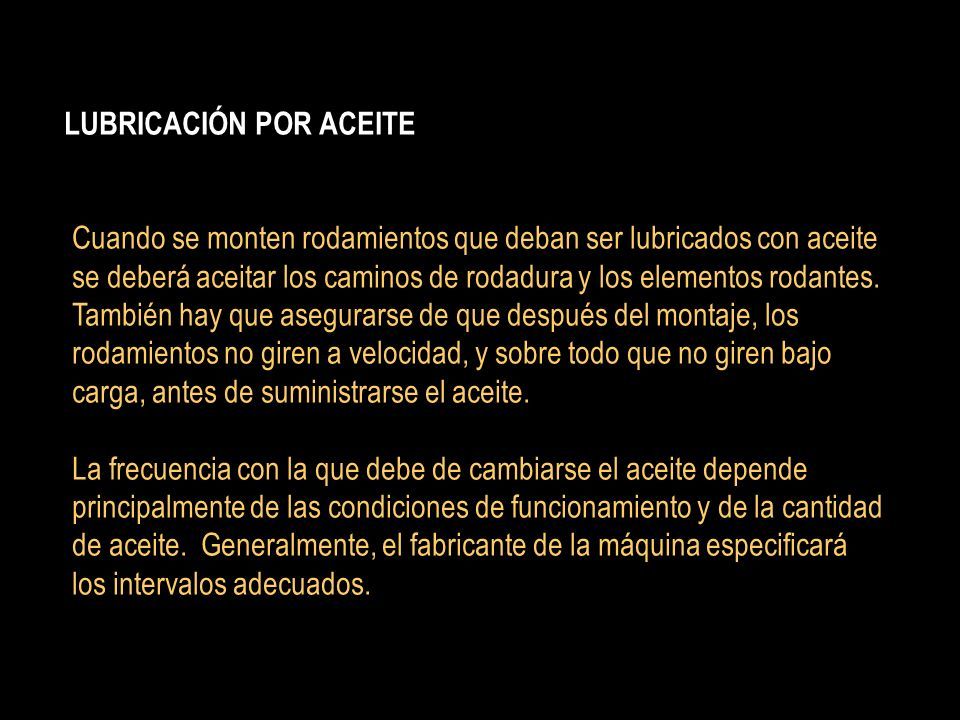

7 LUBRICACIÓN POR ACEITE Cuando se monten rodamientos que deban ser lubricados con aceite se deberá aceitar los caminos de rodadura y los elementos rodantes. También hay que asegurarse de que después del montaje, los rodamientos no giren a velocidad, y sobre todo que no giren bajo carga, antes de suministrarse el aceite. La frecuencia con la que debe de cambiarse el aceite depende principalmente de las condiciones de funcionamiento y de la cantidad de aceite. Generalmente, el fabricante de la máquina especificará los intervalos adecuados.

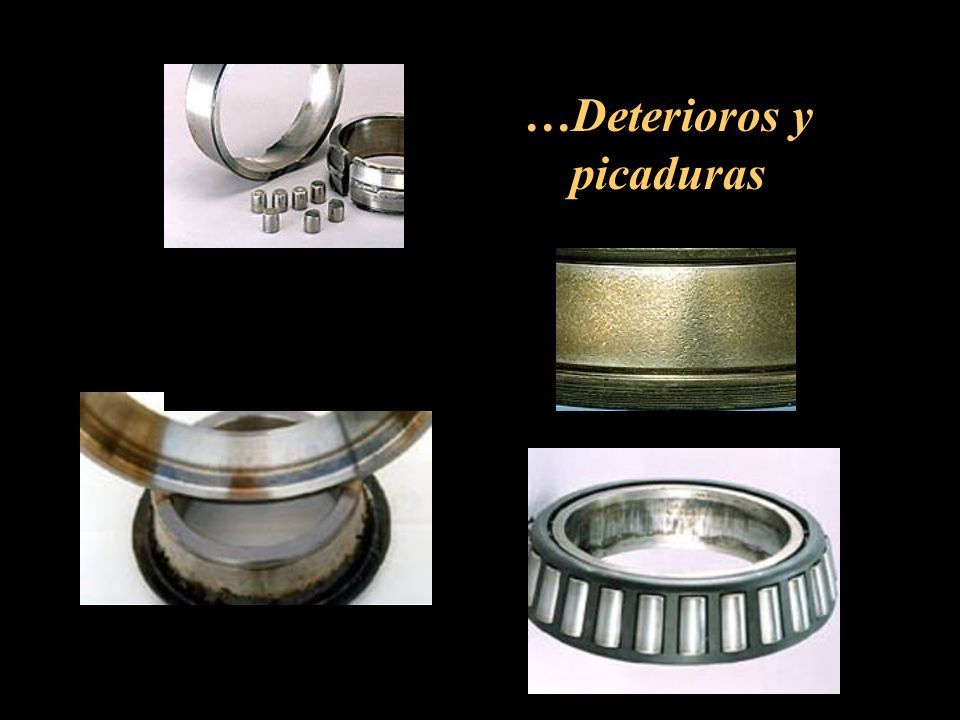

8 …Deterioros y picaduras

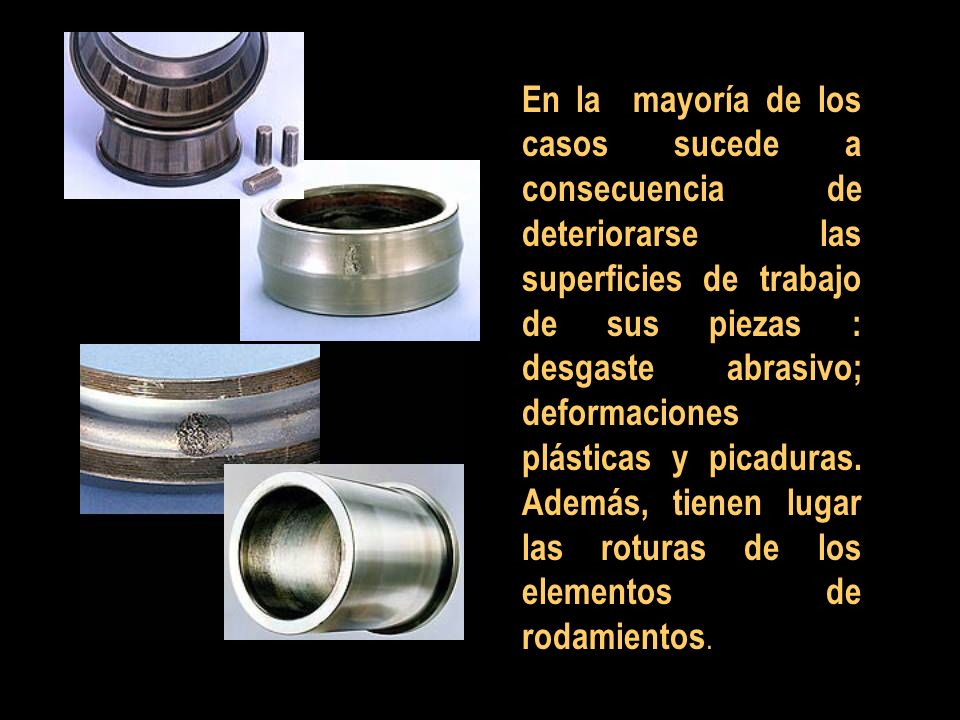

9 En la mayoría de los casos sucede a consecuencia de deteriorarse las superficies de trabajo de sus piezas : desgaste abrasivo; deformaciones plásticas y picaduras. Además, tienen lugar las roturas de los elementos de rodamientos.

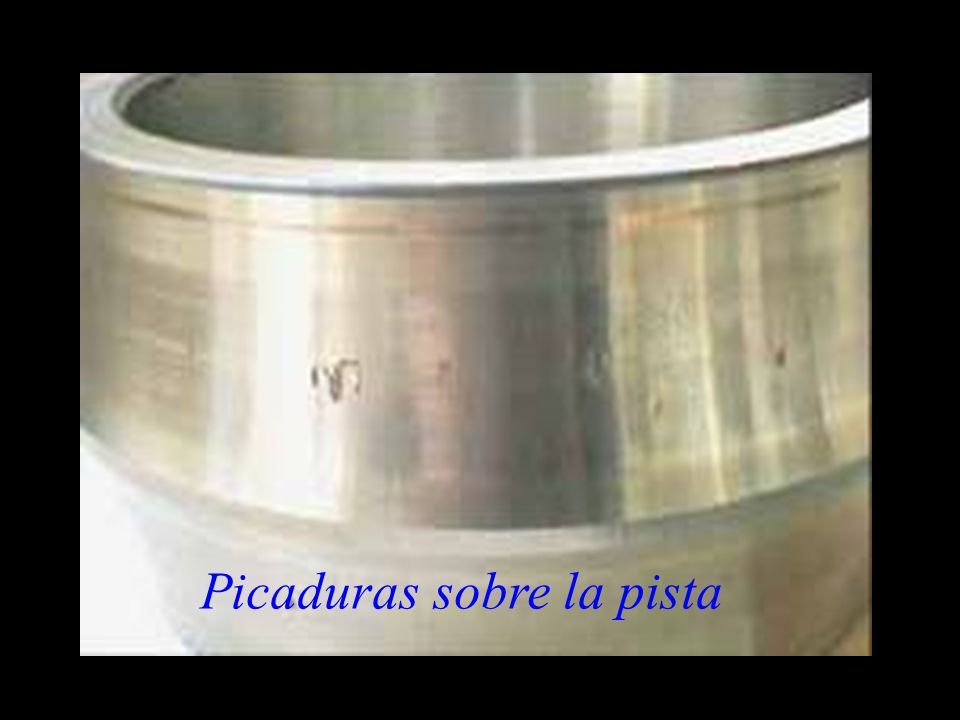

10 Picaduras sobre la pista

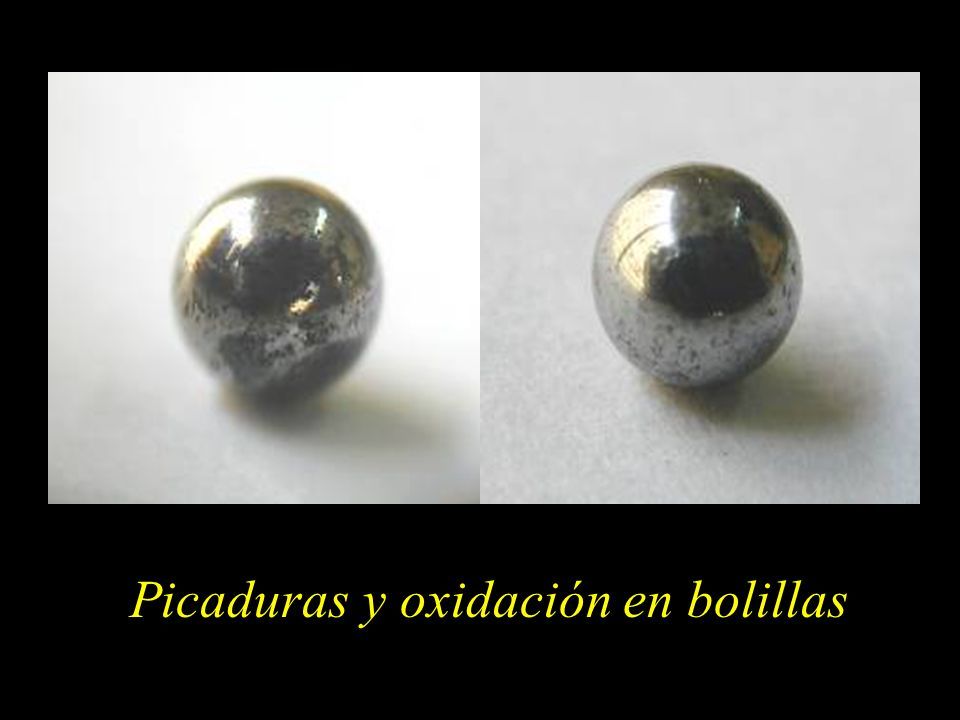

11 Picaduras y oxidación en bolillas

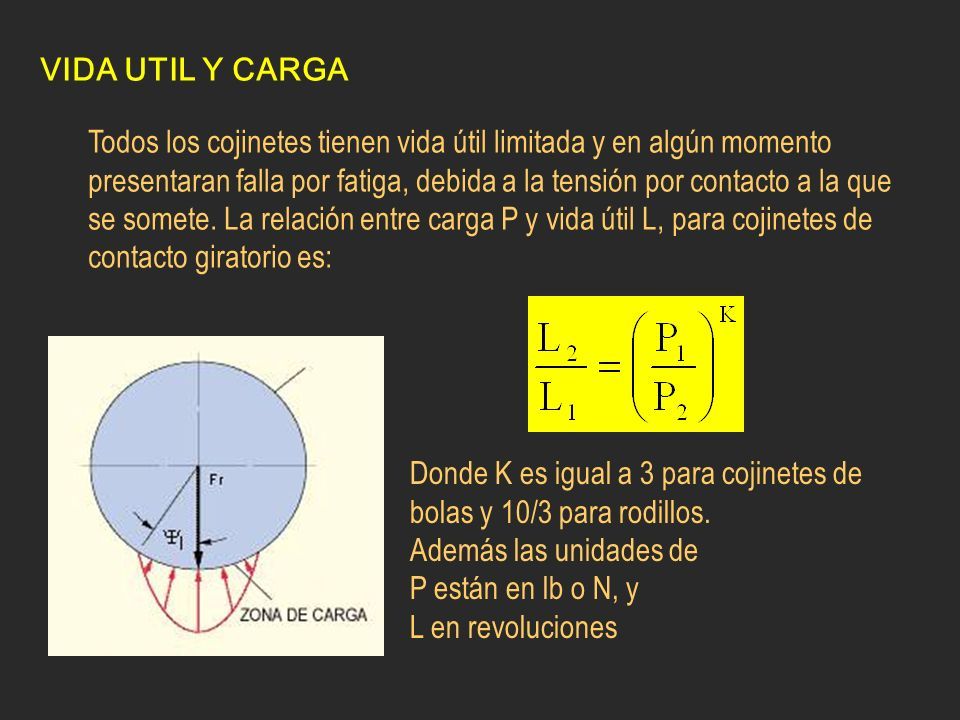

12 VIDA UTIL Y CARGA Todos los cojinetes tienen vida útil limitada y en algún momento presentaran falla por fatiga, debida a la tensión por contacto a la que se somete. La relación entre carga P y vida útil L, para cojinetes de contacto giratorio es: Donde K es igual a 3 para cojinetes de bolas y 10/3 para rodillos. Además las unidades de P están en lb o N, y L en revoluciones

13 CONSIDERACIONES PARA SELECCIONAR UN RODAMIENTO Magnitud y dirección de carga Carácter de carga Longevidad requerida Particulares características del medio ambiente Exigencias particulares de la construcc. de toda la máquina Precio de costo admisible

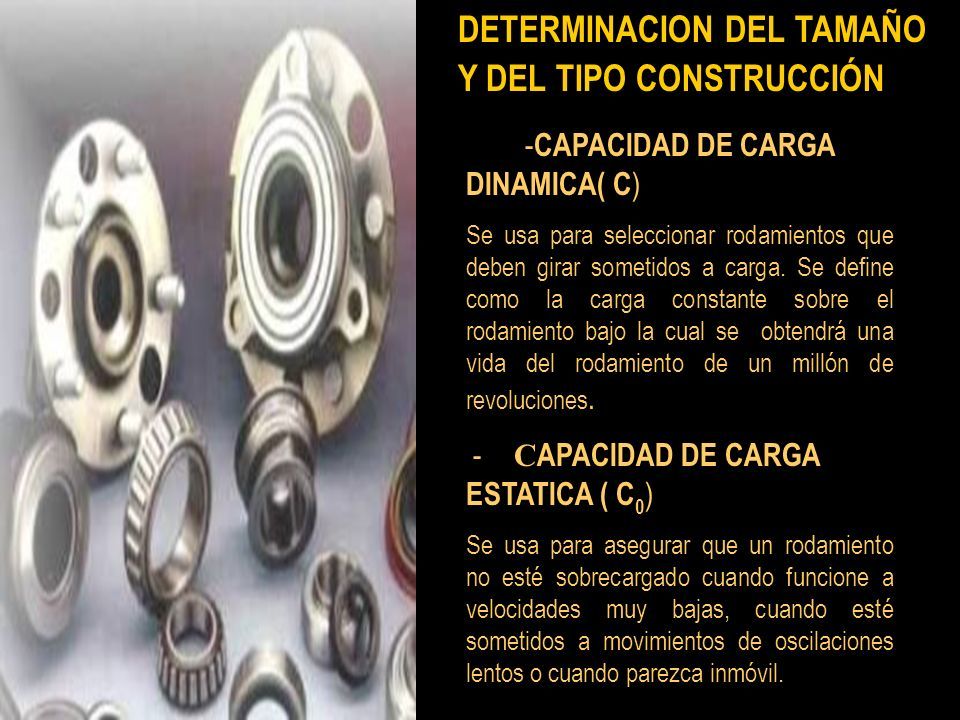

14 DETERMINACION DEL TAMAÑO Y DEL TIPO CONSTRUCCIÓN - CAPACIDAD DE CARGA DINAMICA( C ) Se usa para seleccionar rodamientos que deben girar sometidos a carga. Se define como la carga constante sobre el rodamiento bajo la cual se obtendrá una vida del rodamiento de un millón de revoluciones. - C APACIDAD DE CARGA ESTATICA ( C 0 ) Se usa para asegurar que un rodamiento no esté sobrecargado cuando funcione a velocidades muy bajas, cuando esté sometidos a movimientos de oscilaciones lentos o cuando parezca inmóvil. -

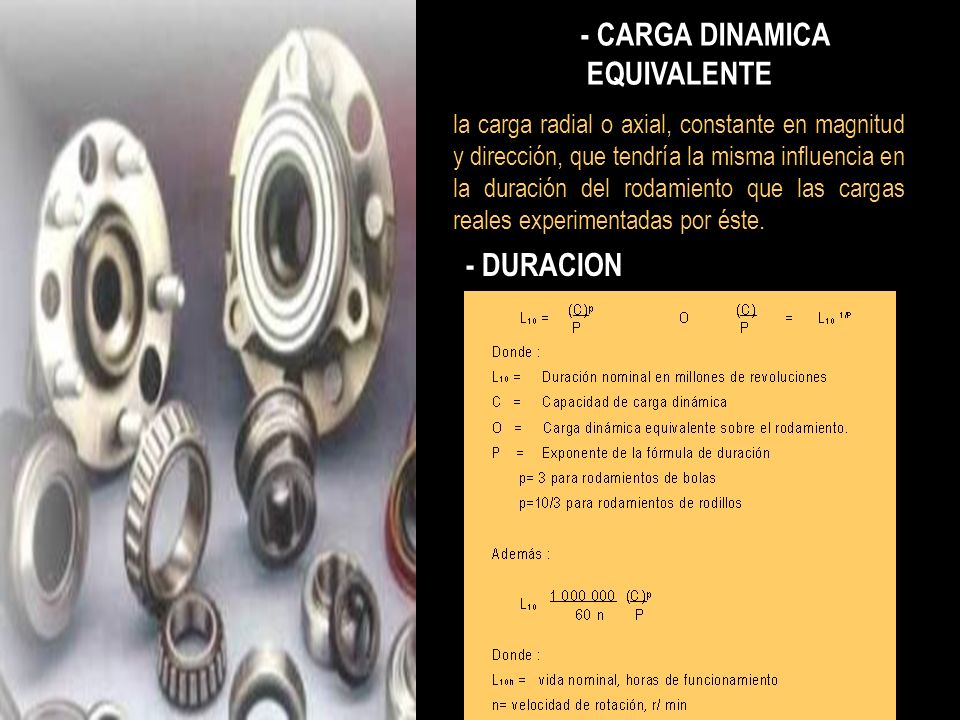

15 - DURACION - CARGA DINAMICA EQUIVALENTE la carga radial o axial, constante en magnitud y dirección, que tendría la misma influencia en la duración del rodamiento que las cargas reales experimentadas por éste.

16 Aplicaciones…

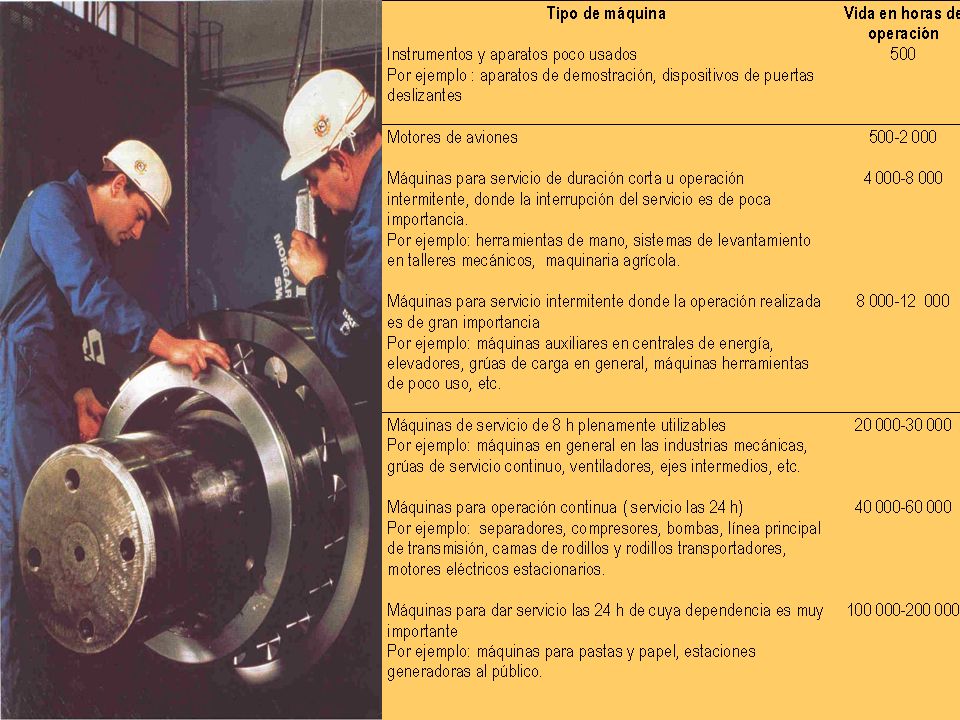

17

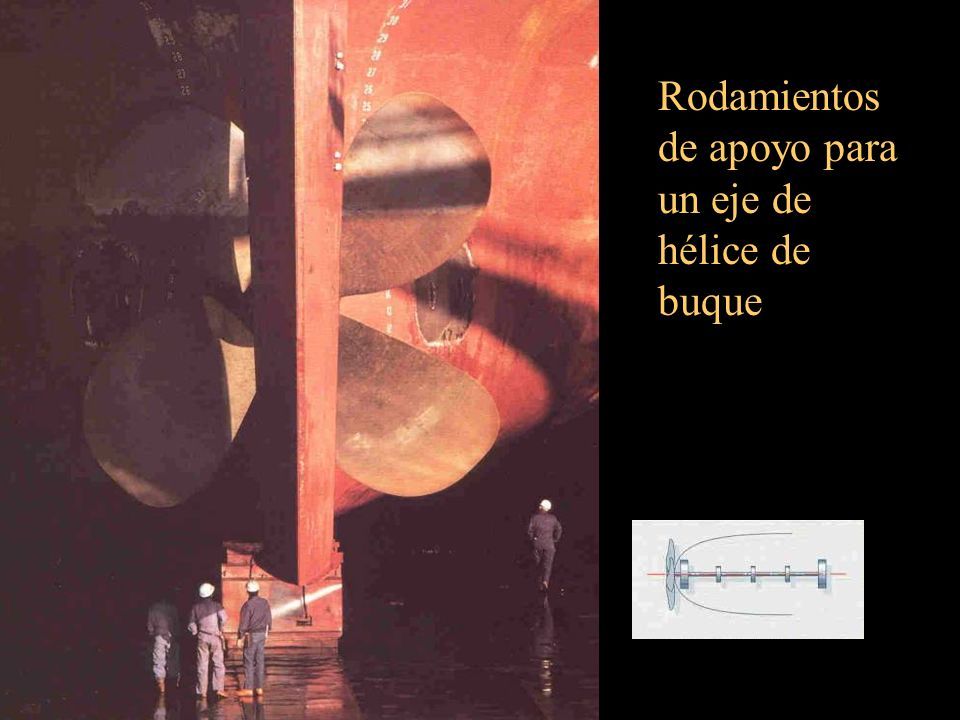

18 Rodamientos de apoyo para un eje de hélice de buque

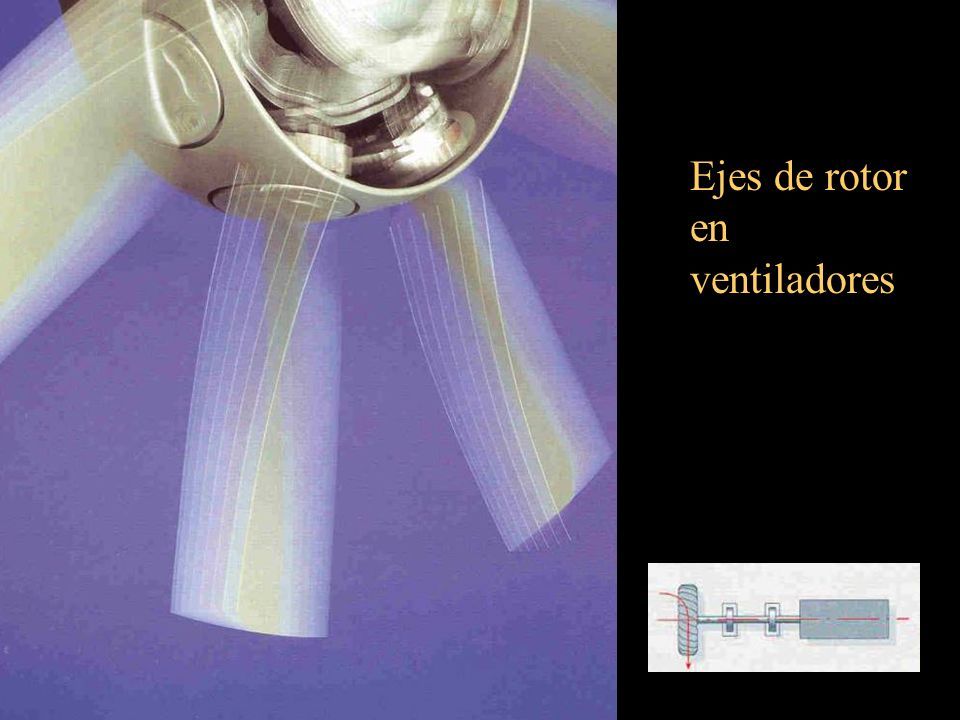

19 Ejes de rotor en ventiladores

20 Eje de rotor en máquinas eléctricas

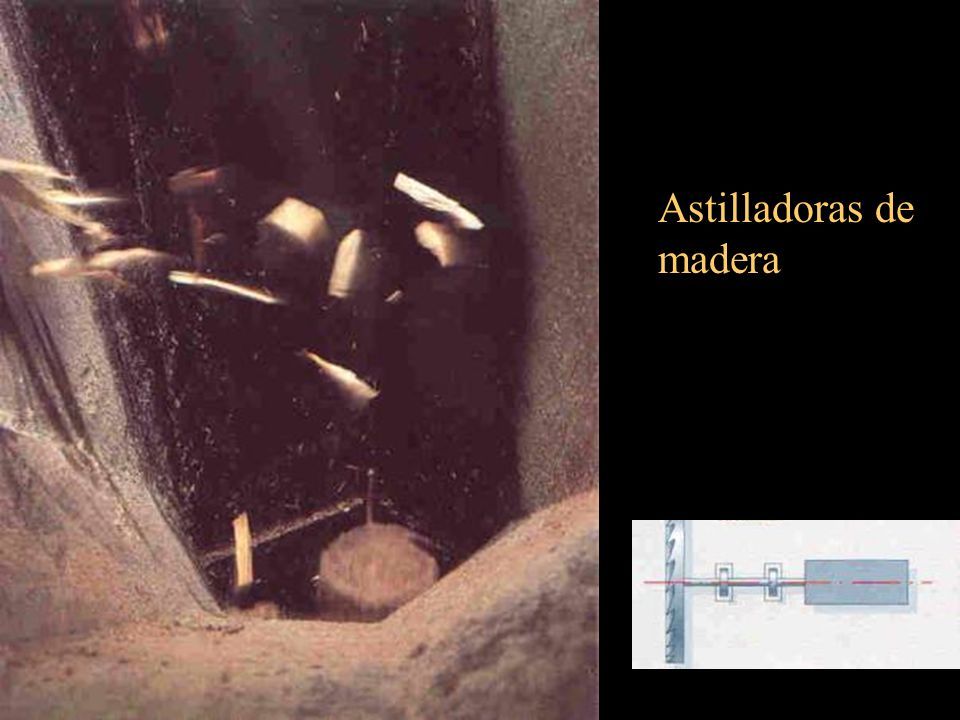

21 Astilladoras de madera

22 Rodamientos de ruedas de automóviles

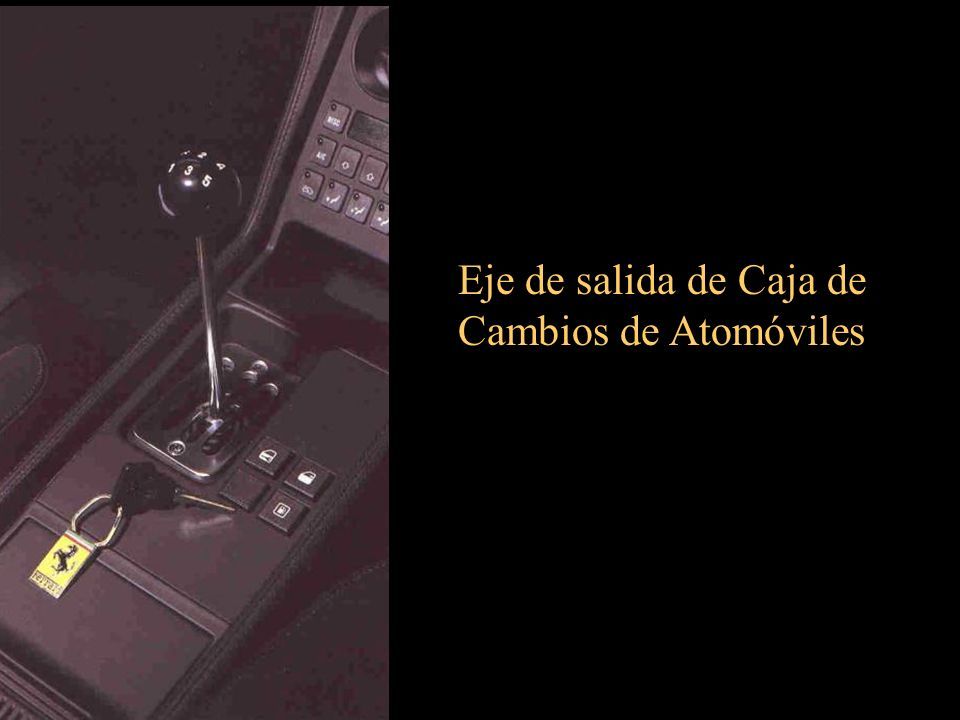

23 Eje de salida de Caja de Cambios de Atomóviles

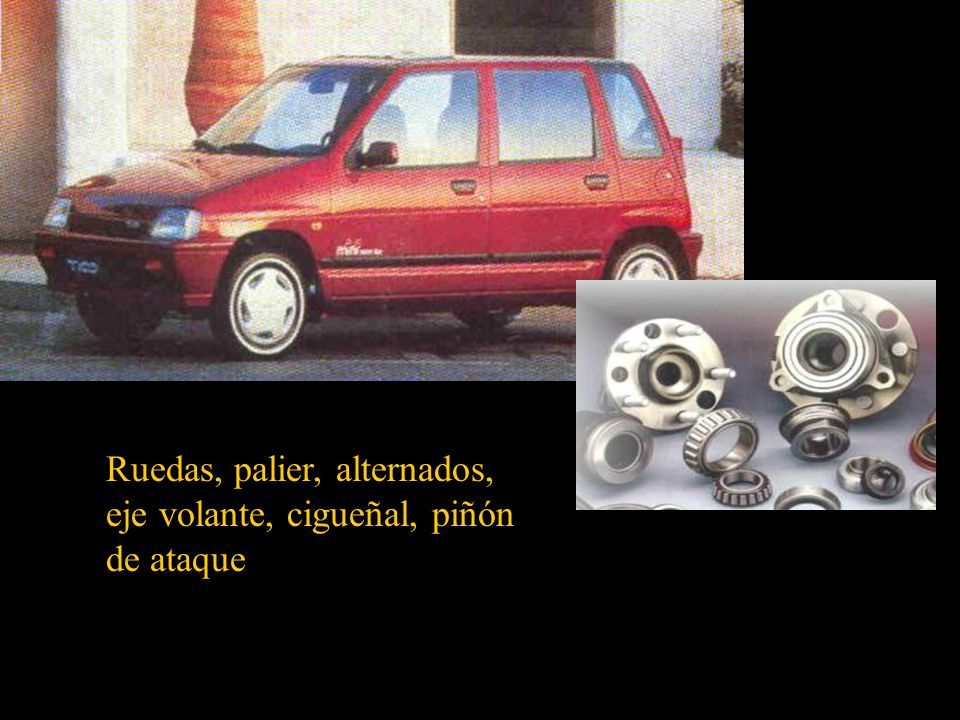

24 Ruedas, palier, alternados, eje volante, cigueñal, piñón de ataque

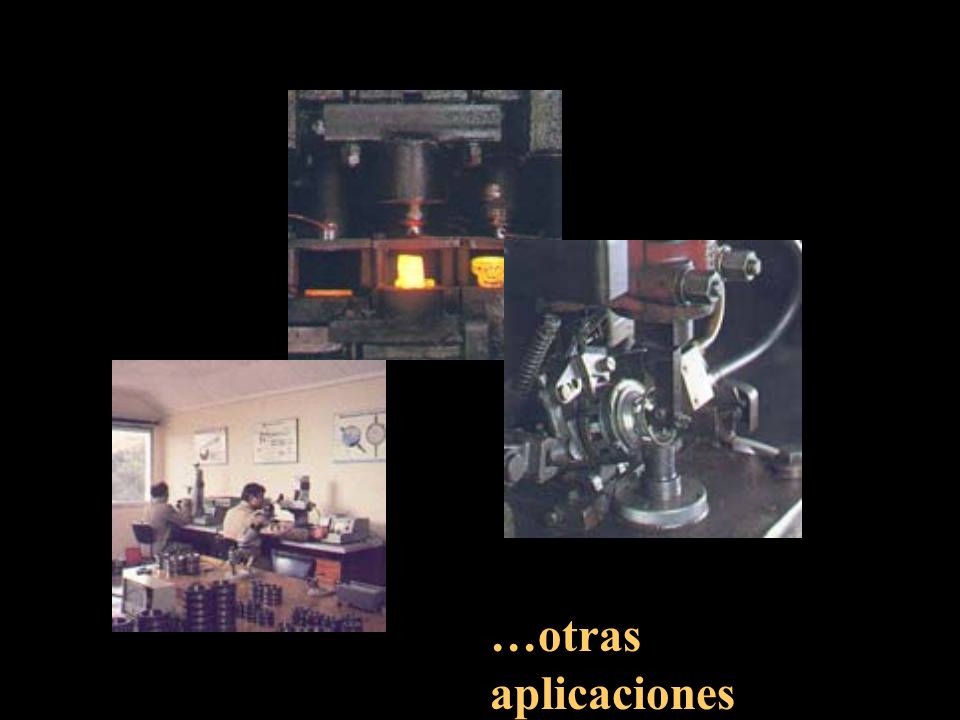

25 …otras aplicaciones

26
