1 Carlos Pérez Aguirre1 Ejemplos Automatización digital de procesos Carlos Pérez Aguirre

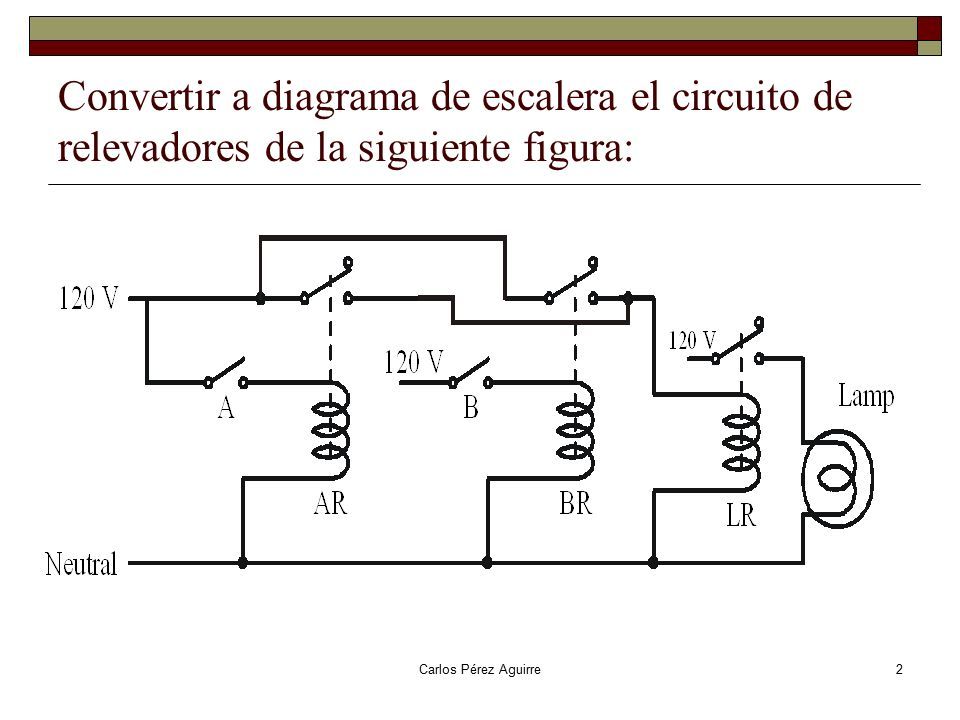

2 2 Convertir a diagrama de escalera el circuito de relevadores de la siguiente figura:

3 Carlos Pérez Aguirre3 Diagrama de escalera

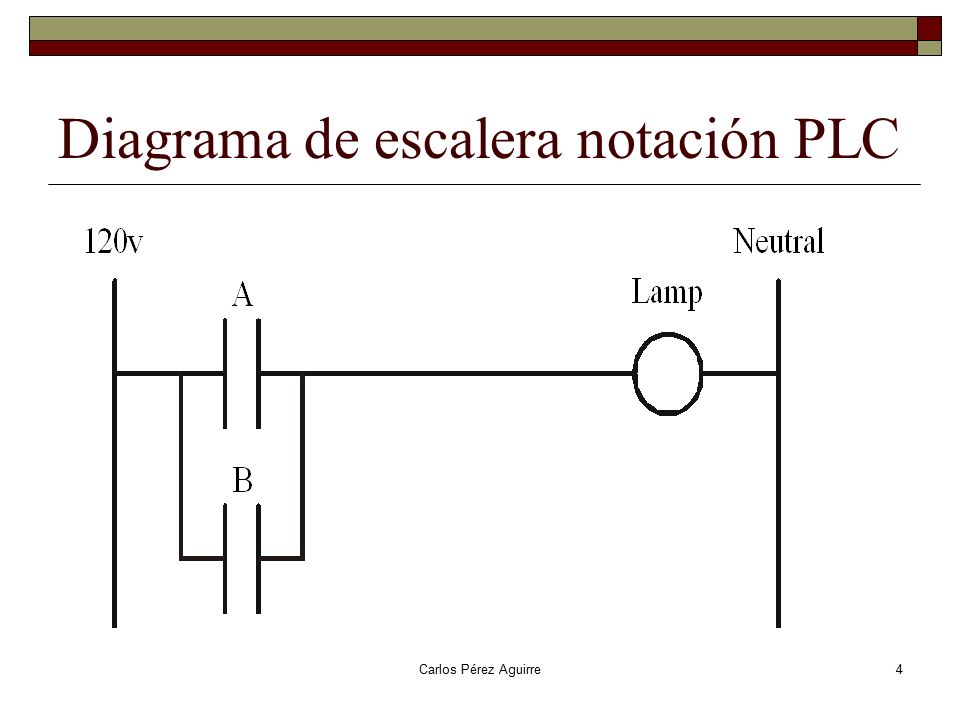

4 Carlos Pérez Aguirre4 Diagrama de escalera notación PLC

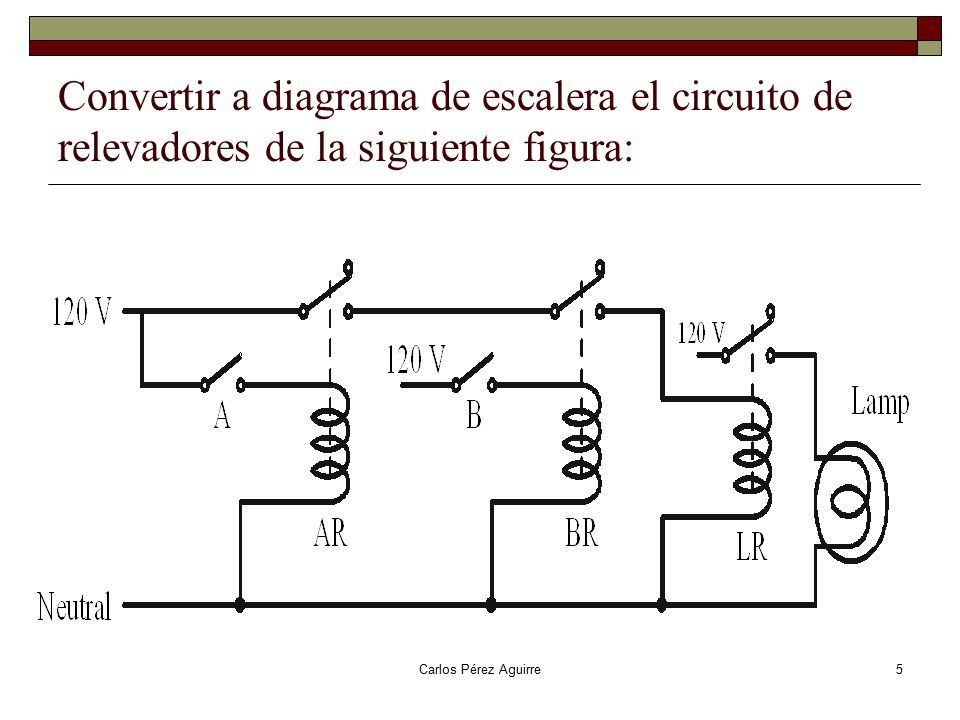

5 Carlos Pérez Aguirre5 Convertir a diagrama de escalera el circuito de relevadores de la siguiente figura:

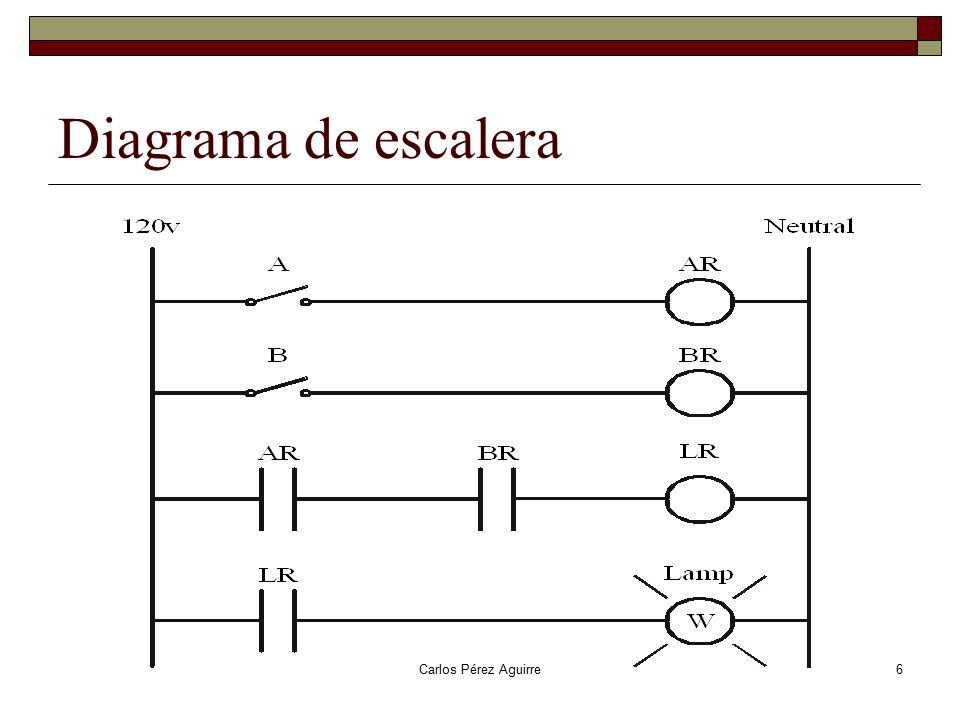

6 Carlos Pérez Aguirre6 Diagrama de escalera

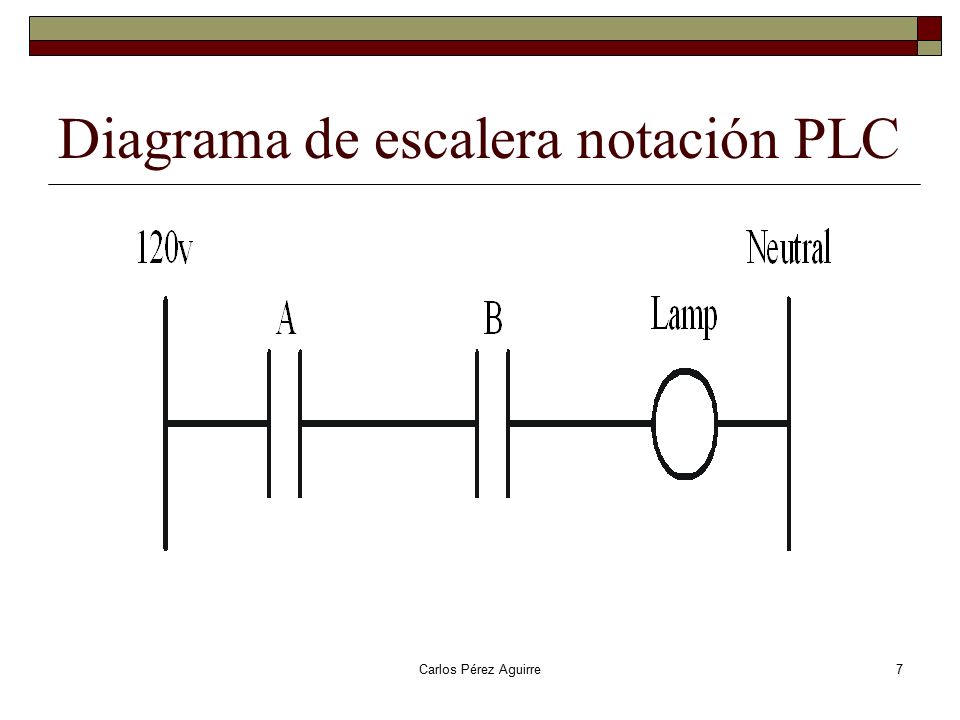

7 Carlos Pérez Aguirre7 Diagrama de escalera notación PLC

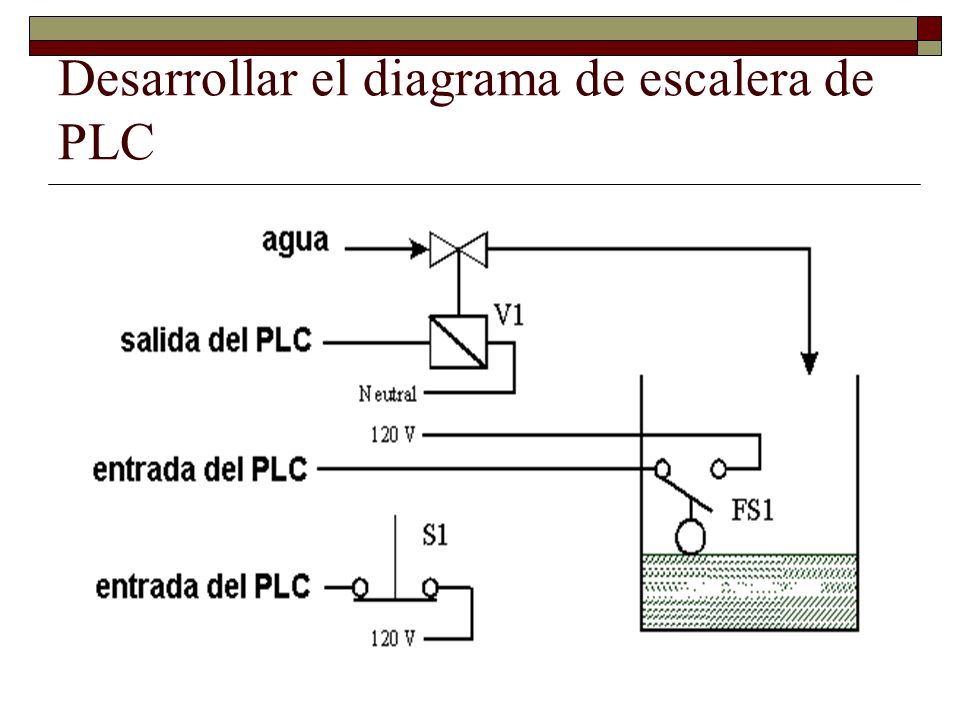

8 Carlos Pérez Aguirre8 Desarrollar el diagrama de escalera de PLC

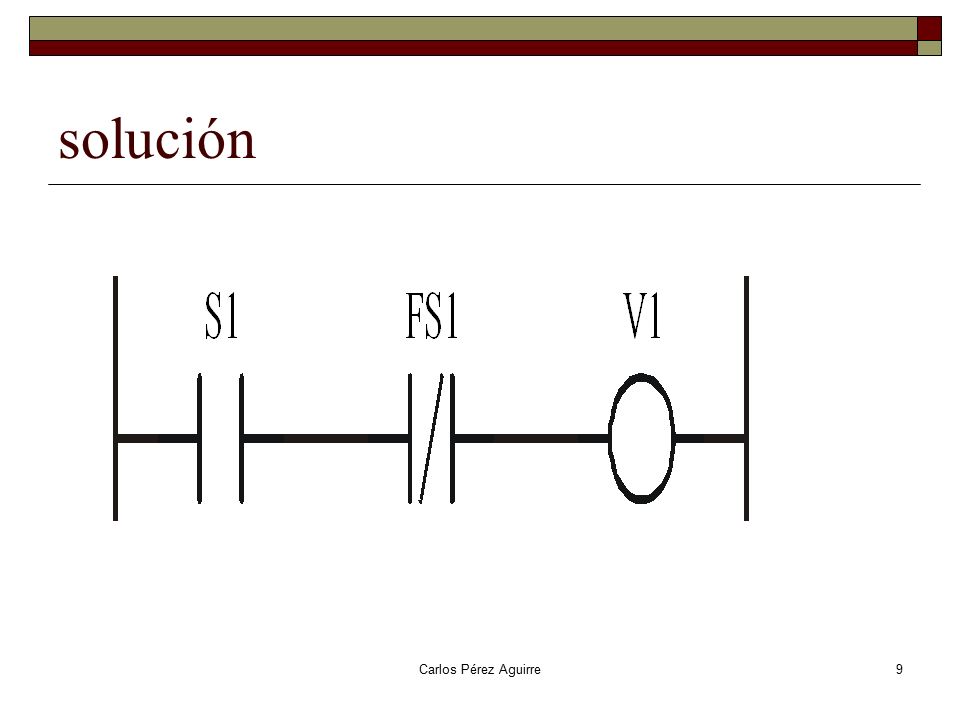

9 Carlos Pérez Aguirre9 solución

Descargar ppt "Carlos Pérez Aguirre1 Ejemplos Automatización digital de procesos Carlos Pérez Aguirre."

Presentaciones similares

Bases de la programación de un PLC

Bases de la programación de un PLC
COMP 234 Prof. Carlos Rodríguez Sánchez

COMP 234 Prof. Carlos Rodríguez Sánchez
MARACAIBO, ABRIL 2007 PRESENTADO POR: MANUEL NEGRÓN, ALEJANDRO RICOVERI, CARLOS ROMERO. ASESORADO POR: JOSE LUIS OROPEZA, ELIZABETH PÉREZ.

MARACAIBO, ABRIL 2007 PRESENTADO POR: MANUEL NEGRÓN, ALEJANDRO RICOVERI, CARLOS ROMERO. ASESORADO POR: JOSE LUIS OROPEZA, ELIZABETH PÉREZ.
LIC. CARLOS GARCÍA Y PÉREZ SEGURIDAD SOCIAL INSTITUTO MEXICANO DEL SEGURO SOCIAL.

LIC. CARLOS GARCÍA Y PÉREZ SEGURIDAD SOCIAL INSTITUTO MEXICANO DEL SEGURO SOCIAL.
TEORÍA DEL RIESGO PROFESIONAL

TEORÍA DEL RIESGO PROFESIONAL
2 Funciones Nuevas de Viejas

2 Funciones Nuevas de Viejas
Taller de Circuitos Digitales

Taller de Circuitos Digitales
LIC. CARLOS GARCÍA Y PÉREZ SEGURIDAD SOCIAL INSTITUTO MEXICANO DEL SEGURO SOCIAL.

LIC. CARLOS GARCÍA Y PÉREZ SEGURIDAD SOCIAL INSTITUTO MEXICANO DEL SEGURO SOCIAL.
1.2 Calcular la corriente eficaz de línea nivel 6900V.

1.2 Calcular la corriente eficaz de línea nivel 6900V.
1 UNIVERSIDAD NACIONAL DE INGENIERIA LOGICA COMBINACIONAL Y SECUENCIAL FACULTAD DE INGENIERIA QUIMICA Y MANUFACTURERA Ing. JORGE COSCO GRIMANEY CONTROLES.

1 UNIVERSIDAD NACIONAL DE INGENIERIA LOGICA COMBINACIONAL Y SECUENCIAL FACULTAD DE INGENIERIA QUIMICA Y MANUFACTURERA Ing. JORGE COSCO GRIMANEY CONTROLES.
Registros de Desplazamiento

Registros de Desplazamiento
Modelos de Conectividad

Modelos de Conectividad
Grupo de Mejora: Animalario

Grupo de Mejora: Animalario
31 Olimpiada Matemática Thales Fase Provincial 14 de marzo de 2015

31 Olimpiada Matemática Thales Fase Provincial 14 de marzo de 2015
Curso de Sensores Industriales Básico Conexionado de Sensores Recomendado para.

Curso de Sensores Industriales Básico Conexionado de Sensores Recomendado para.

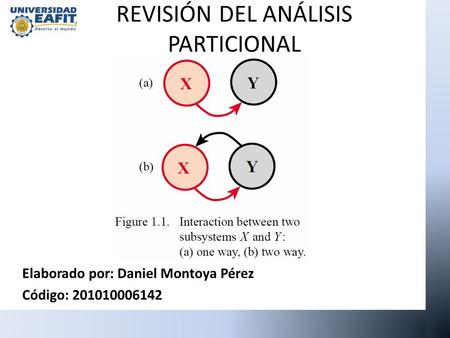

REVISIÓN DEL ANÁLISIS PARTICIONAL Elaborado por: Daniel Montoya Pérez Código: 201010006142.
