GUIA DE MANEJO DE ESTACION TOTAL ES PRIMER PASO: Presionamos la tecla verde power y automáticamente nos aparece el nivel u ojo de pollo electrónico.

Presentación del tema: "GUIA DE MANEJO DE ESTACION TOTAL ES PRIMER PASO: Presionamos la tecla verde power y automáticamente nos aparece el nivel u ojo de pollo electrónico."— Transcripción de la presentación:

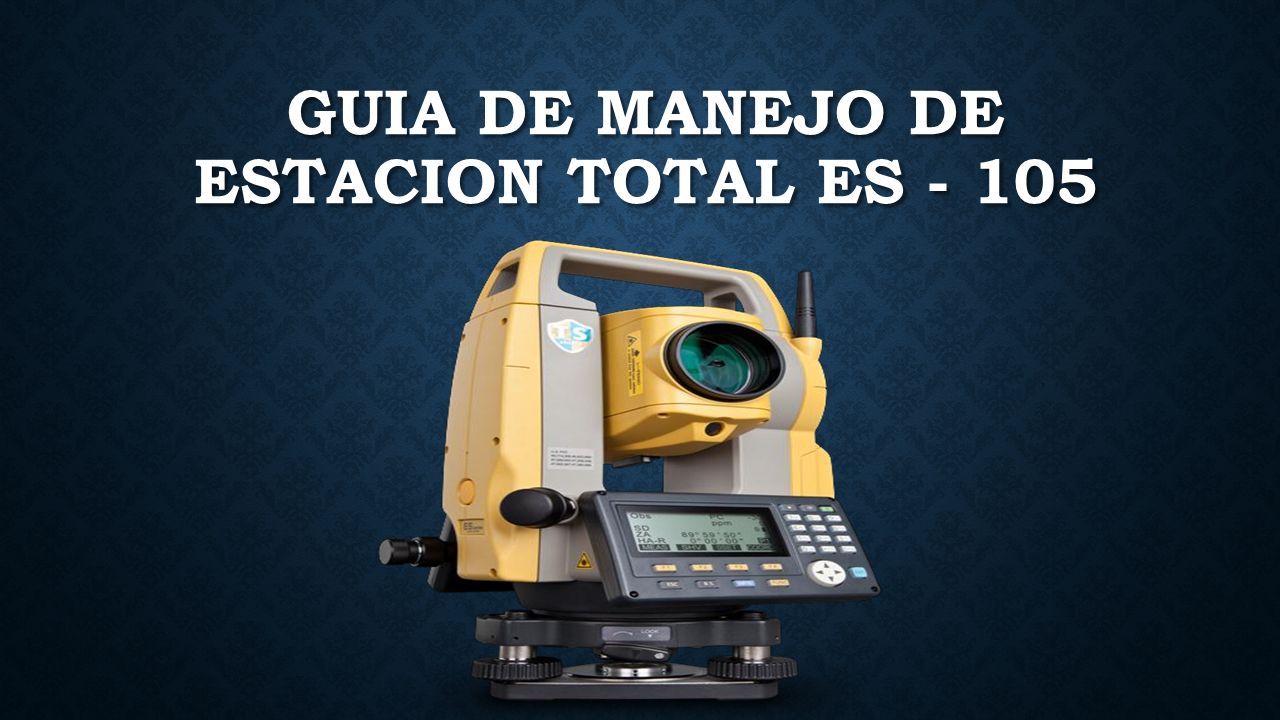

1 GUIA DE MANEJO DE ESTACION TOTAL ES - 105

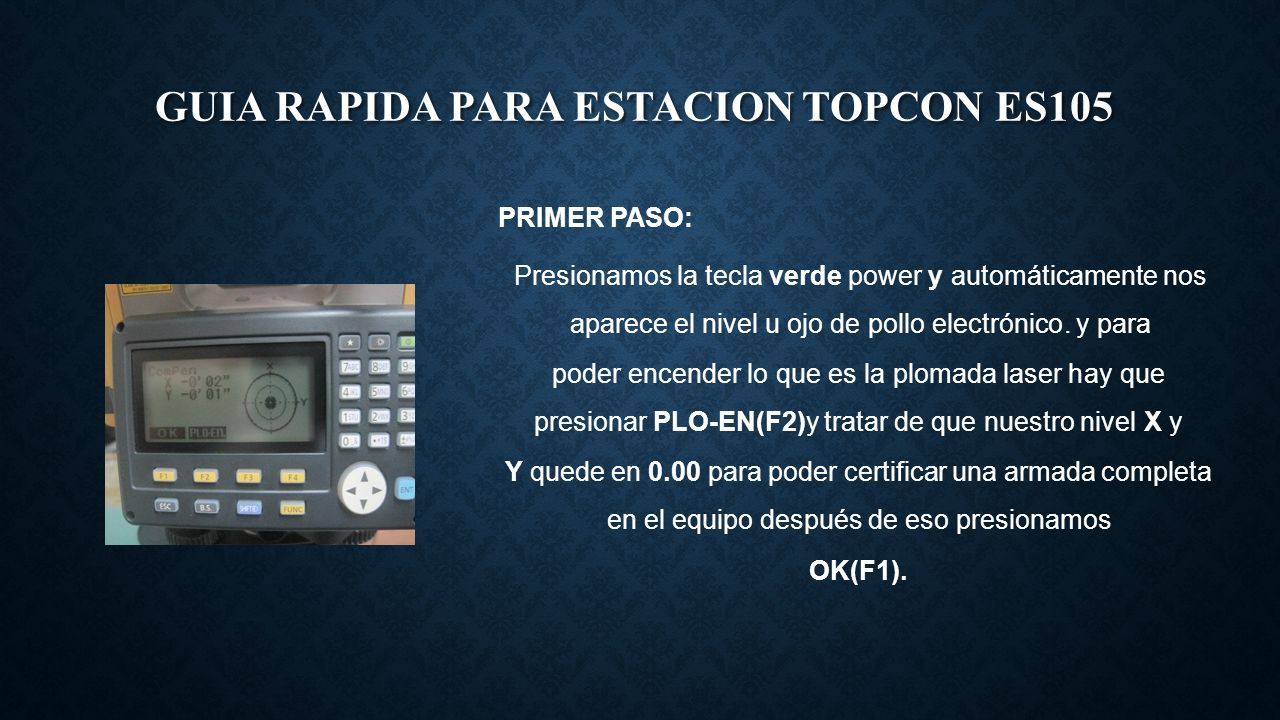

2 PRIMER PASO: Presionamos la tecla verde power y automáticamente nos aparece el nivel u ojo de pollo electrónico. y para poder encender lo que es la plomada laser hay que presionar PLO-EN(F2)y tratar de que nuestro nivel X y Y quede en 0.00 para poder certificar una armada completa en el equipo después de eso presionamos OK(F1). GUIA RAPIDA PARA ESTACION TOPCON ES105

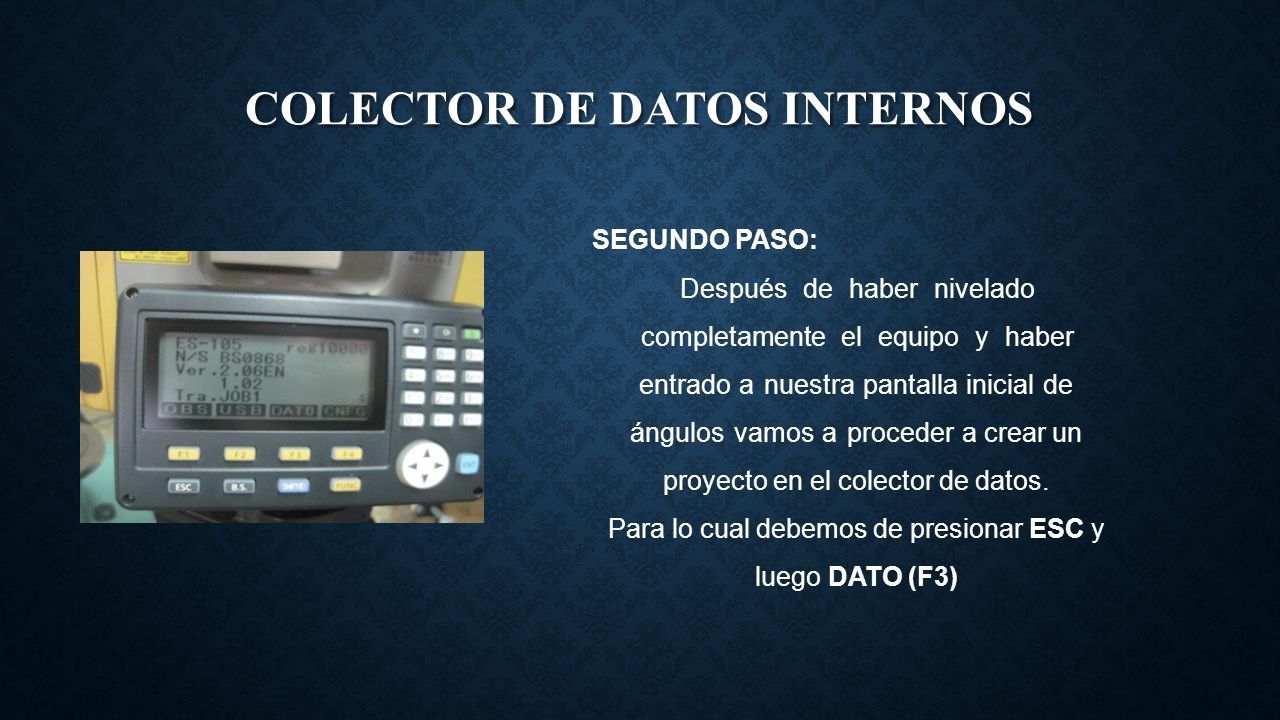

3 COLECTOR DE DATOS INTERNOS SEGUNDO PASO: Después de haber nivelado completamente el equipo y haber entrado a nuestra pantalla inicial de ángulos vamos a proceder a crear un proyecto en el colector de datos. Para lo cual debemos de presionar ESC y luego DATO (F3)

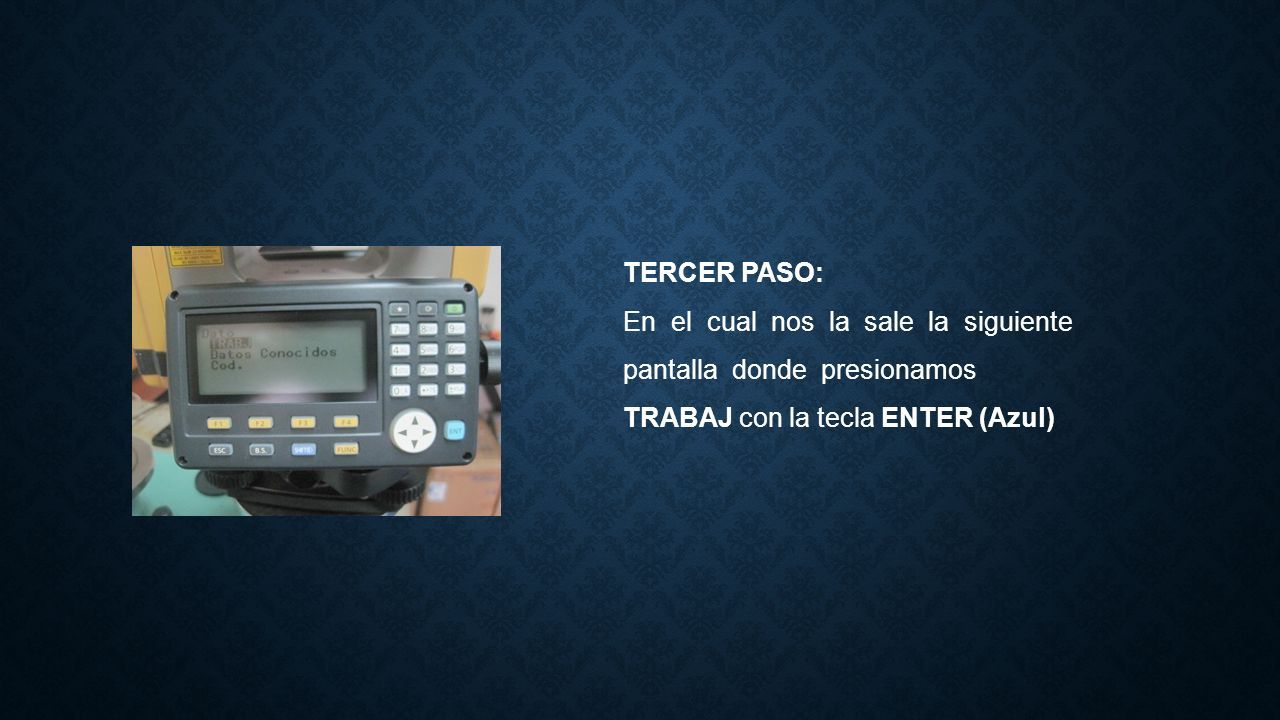

4 TERCER PASO: En el cual nos la sale la siguiente pantalla donde presionamos TRABAJ con la tecla ENTER (Azul)

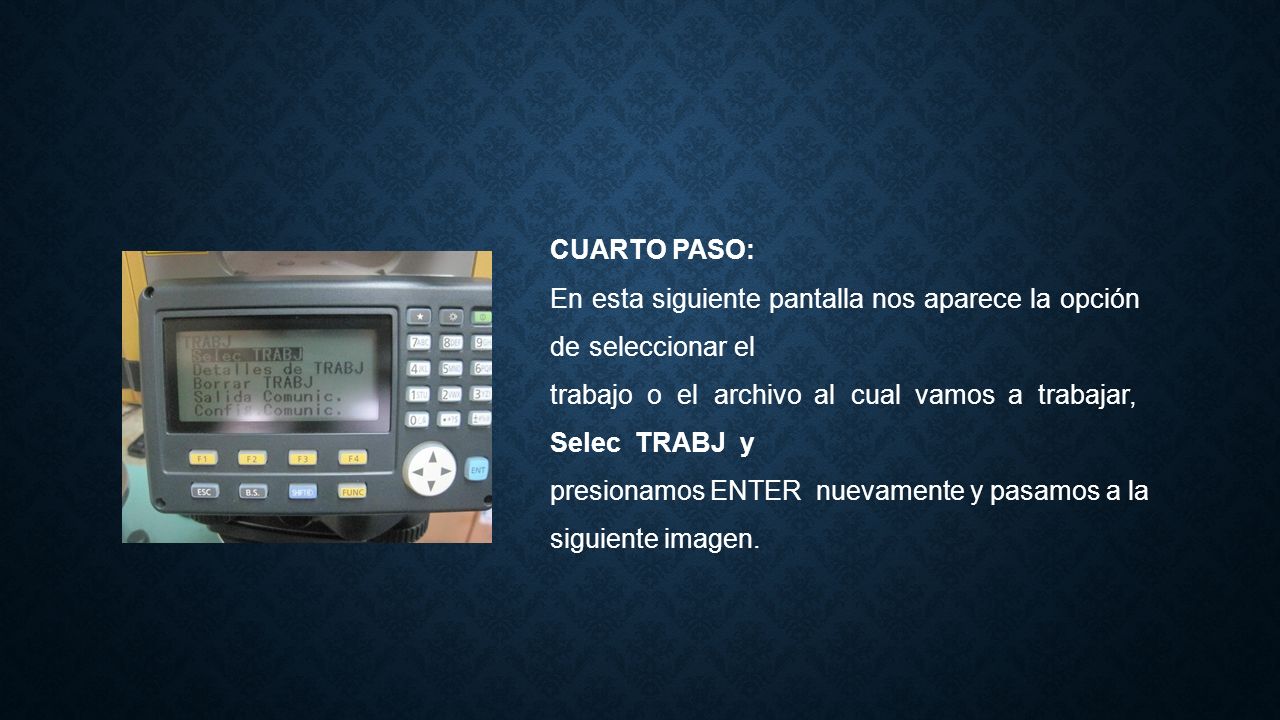

5 CUARTO PASO: En esta siguiente pantalla nos aparece la opción de seleccionar el trabajo o el archivo al cual vamos a trabajar, Selec TRABJ y presionamos ENTER nuevamente y pasamos a la siguiente imagen.

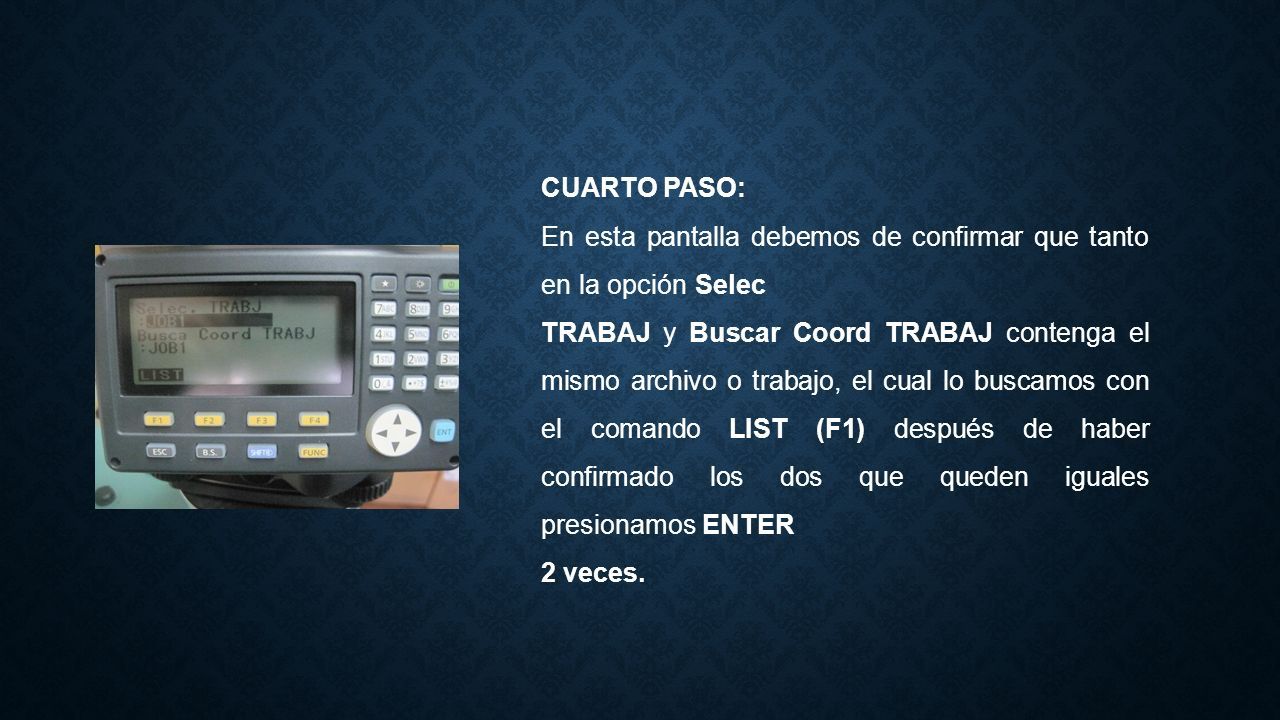

6 CUARTO PASO: En esta pantalla debemos de confirmar que tanto en la opción Selec TRABAJ y Buscar Coord TRABAJ contenga el mismo archivo o trabajo, el cual lo buscamos con el comando LIST (F1) después de haber confirmado los dos que queden iguales presionamos ENTER 2 veces.

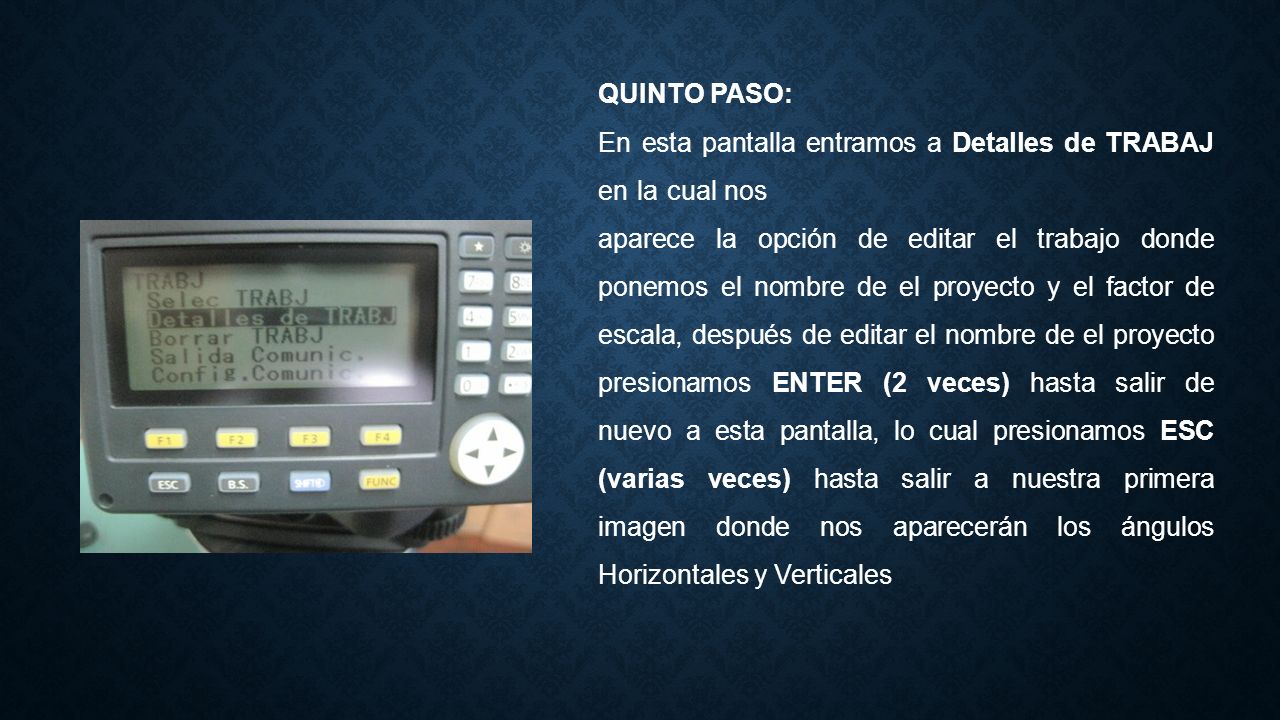

7 QUINTO PASO: En esta pantalla entramos a Detalles de TRABAJ en la cual nos aparece la opción de editar el trabajo donde ponemos el nombre de el proyecto y el factor de escala, después de editar el nombre de el proyecto presionamos ENTER (2 veces) hasta salir de nuevo a esta pantalla, lo cual presionamos ESC (varias veces) hasta salir a nuestra primera imagen donde nos aparecerán los ángulos Horizontales y Verticales

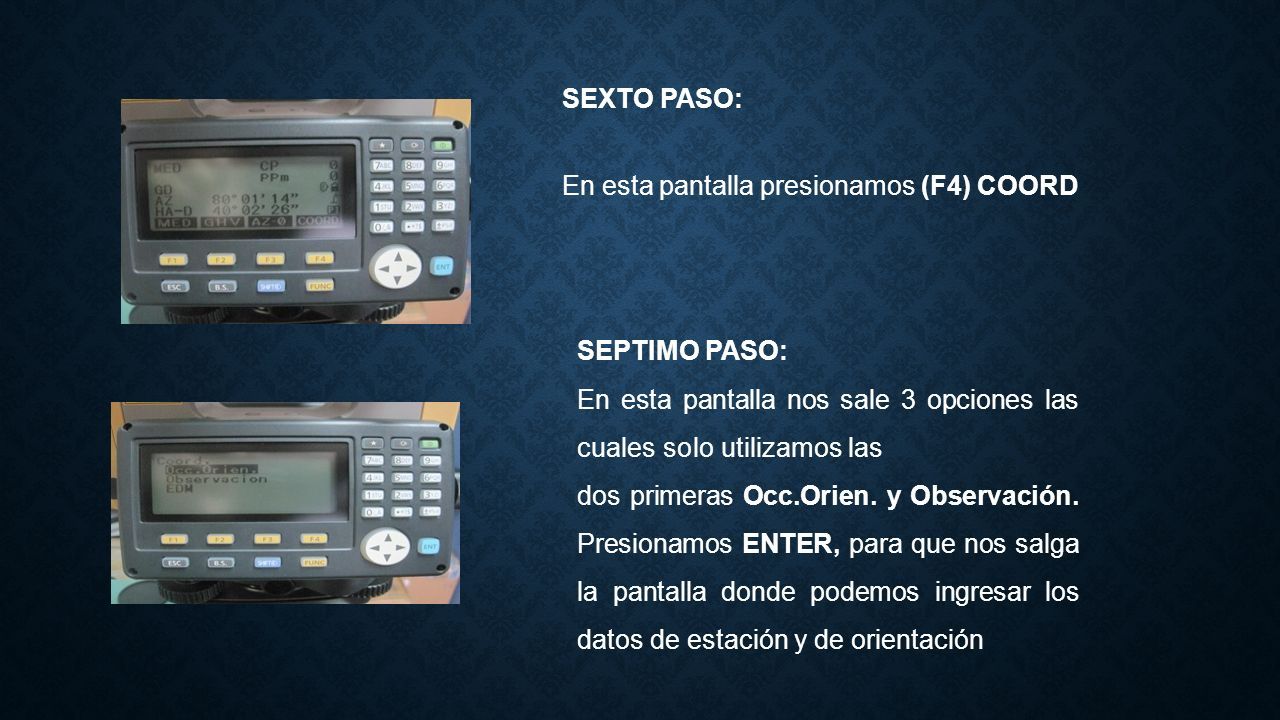

8 SEXTO PASO: En esta pantalla presionamos (F4) COORD SEPTIMO PASO: En esta pantalla nos sale 3 opciones las cuales solo utilizamos las dos primeras Occ.Orien. y Observación. Presionamos ENTER, para que nos salga la pantalla donde podemos ingresar los datos de estación y de orientación

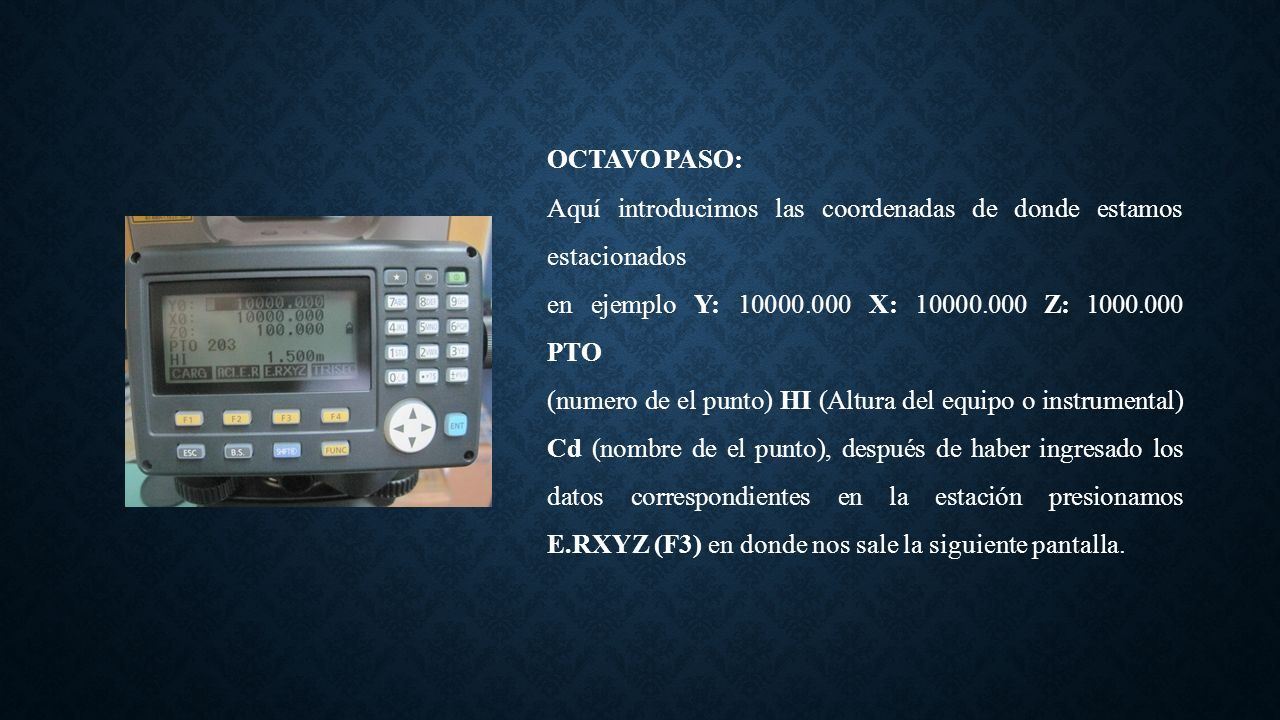

9 OCTAVO PASO: Aquí introducimos las coordenadas de donde estamos estacionados en ejemplo Y: 10000.000 X: 10000.000 Z: 1000.000 PTO (numero de el punto) HI (Altura del equipo o instrumental) Cd (nombre de el punto), después de haber ingresado los datos correspondientes en la estación presionamos E.RXYZ (F3) en donde nos sale la siguiente pantalla.

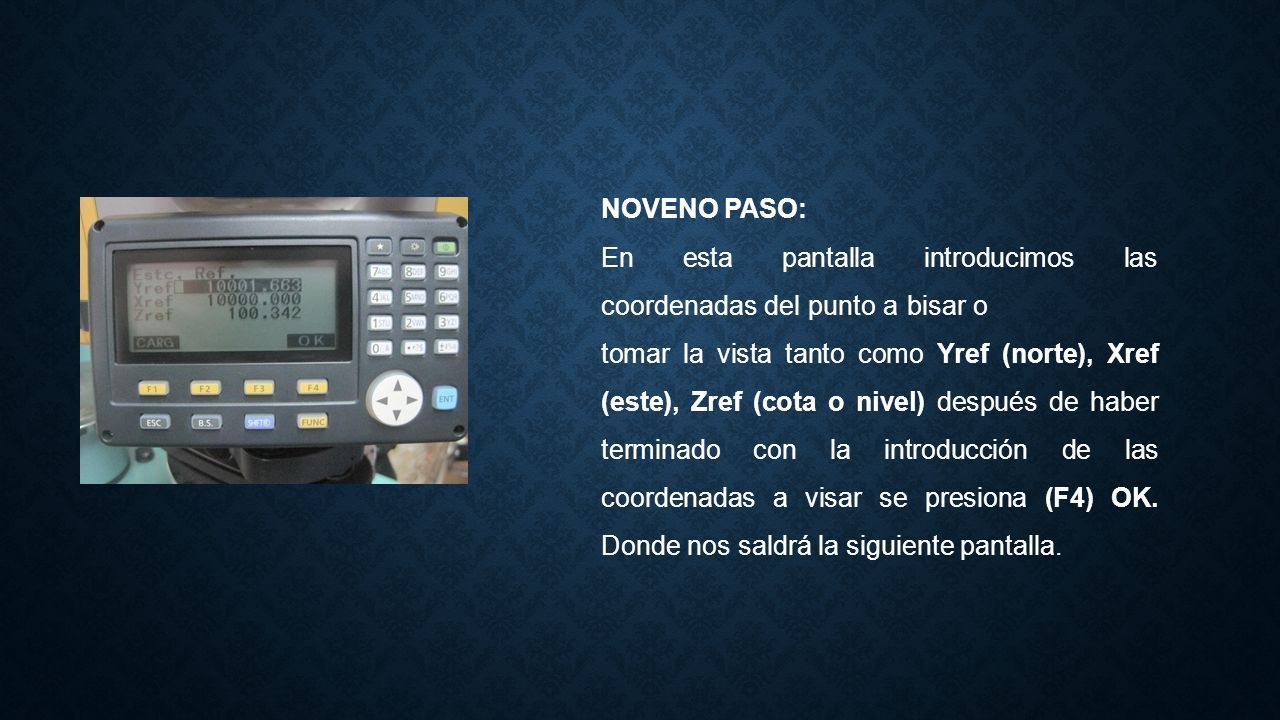

10 NOVENO PASO: En esta pantalla introducimos las coordenadas del punto a bisar o tomar la vista tanto como Yref (norte), Xref (este), Zref (cota o nivel) después de haber terminado con la introducción de las coordenadas a visar se presiona (F4) OK. Donde nos saldrá la siguiente pantalla.

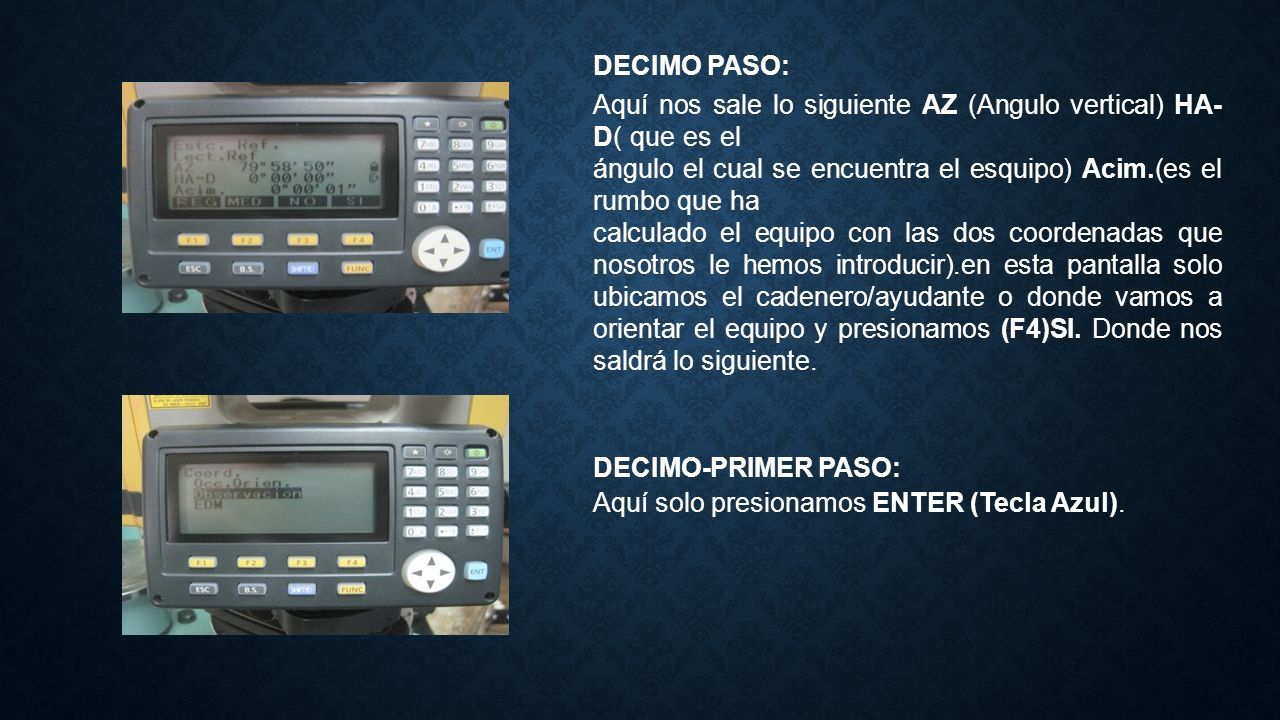

11 DECIMO PASO: Aquí nos sale lo siguiente AZ (Angulo vertical) HA- D( que es el ángulo el cual se encuentra el esquipo) Acim.(es el rumbo que ha calculado el equipo con las dos coordenadas que nosotros le hemos introducir).en esta pantalla solo ubicamos el cadenero/ayudante o donde vamos a orientar el equipo y presionamos (F4)SI. Donde nos saldrá lo siguiente. DECIMO-PRIMER PASO: Aquí solo presionamos ENTER (Tecla Azul).

12 DECIMO-SEGUNDO PASO: Aquí en esta pantalla solo introducimos la altura de el PRISMA en el cual lo tenga el cadenero en el momento de tomar la vista o orientar el equipo, luego presionamos ENTER y colocamos el NOMBRE DE EL PUNTO A VISAR y de nuevo ENTER y colocamos el numero de el punto que estamos visualizando, y después presionamos (F3)AUTO, para que el equipo tome la distancia y guarde automáticamente el punto en la estación, ya desde este momento usted no mas es cambiar la altura de el prisma y el nombre del punto o descripción y únicamente es presionar (F3)AUTO (siempre se ponen estos dos datos antes de tomar el punto)

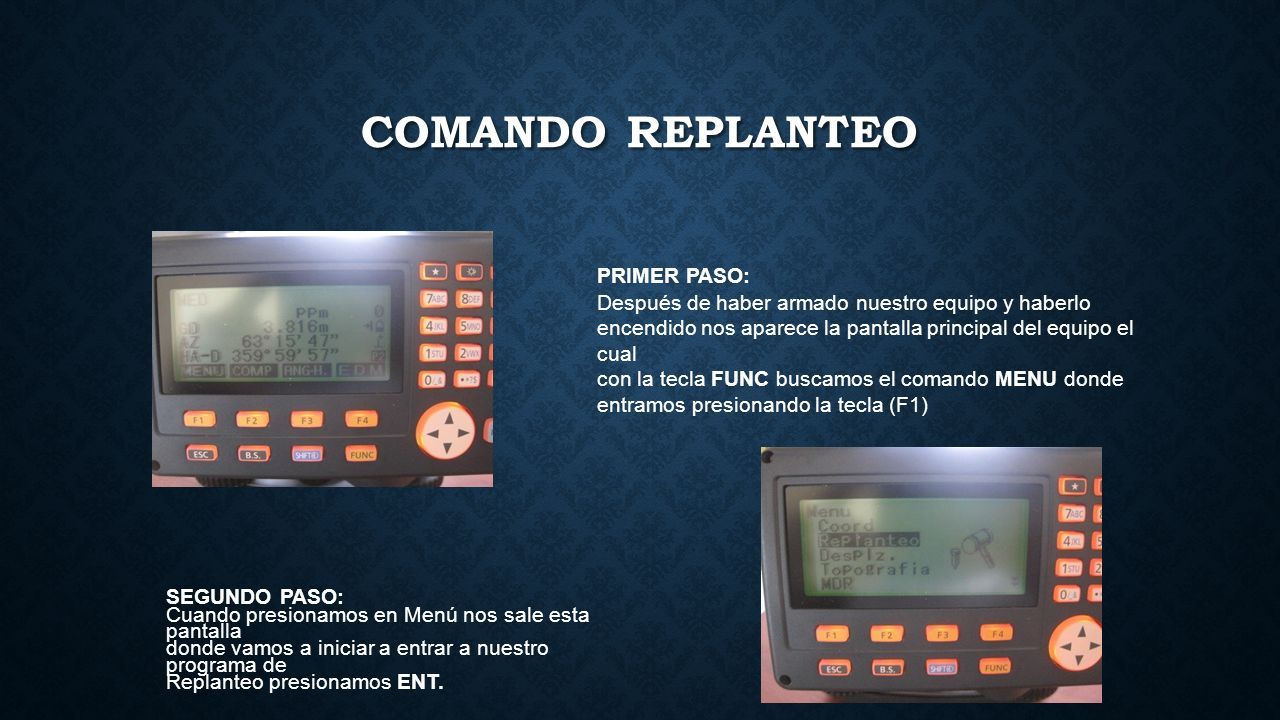

13 COMANDO REPLANTEO PRIMER PASO: Después de haber armado nuestro equipo y haberlo encendido nos aparece la pantalla principal del equipo el cual con la tecla FUNC buscamos el comando MENU donde entramos presionando la tecla (F1) SEGUNDO PASO: Cuando presionamos en Menú nos sale esta pantalla donde vamos a iniciar a entrar a nuestro programa de Replanteo presionamos ENT.

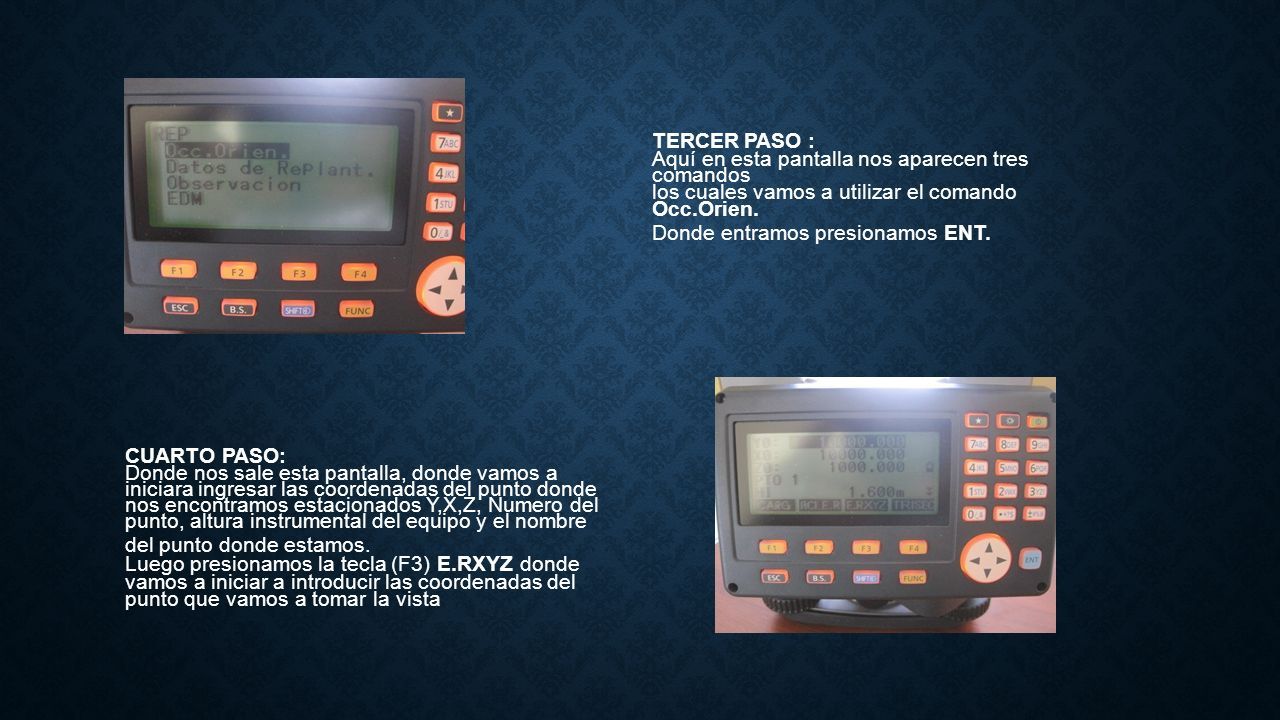

14 TERCER PASO : Aquí en esta pantalla nos aparecen tres comandos los cuales vamos a utilizar el comando Occ.Orien. Donde entramos presionamos ENT. CUARTO PASO: Donde nos sale esta pantalla, donde vamos a iniciara ingresar las coordenadas del punto donde nos encontramos estacionados Y,X,Z, Numero del punto, altura instrumental del equipo y el nombre del punto donde estamos. Luego presionamos la tecla (F3) E.RXYZ donde vamos a iniciar a introducir las coordenadas del punto que vamos a tomar la vista

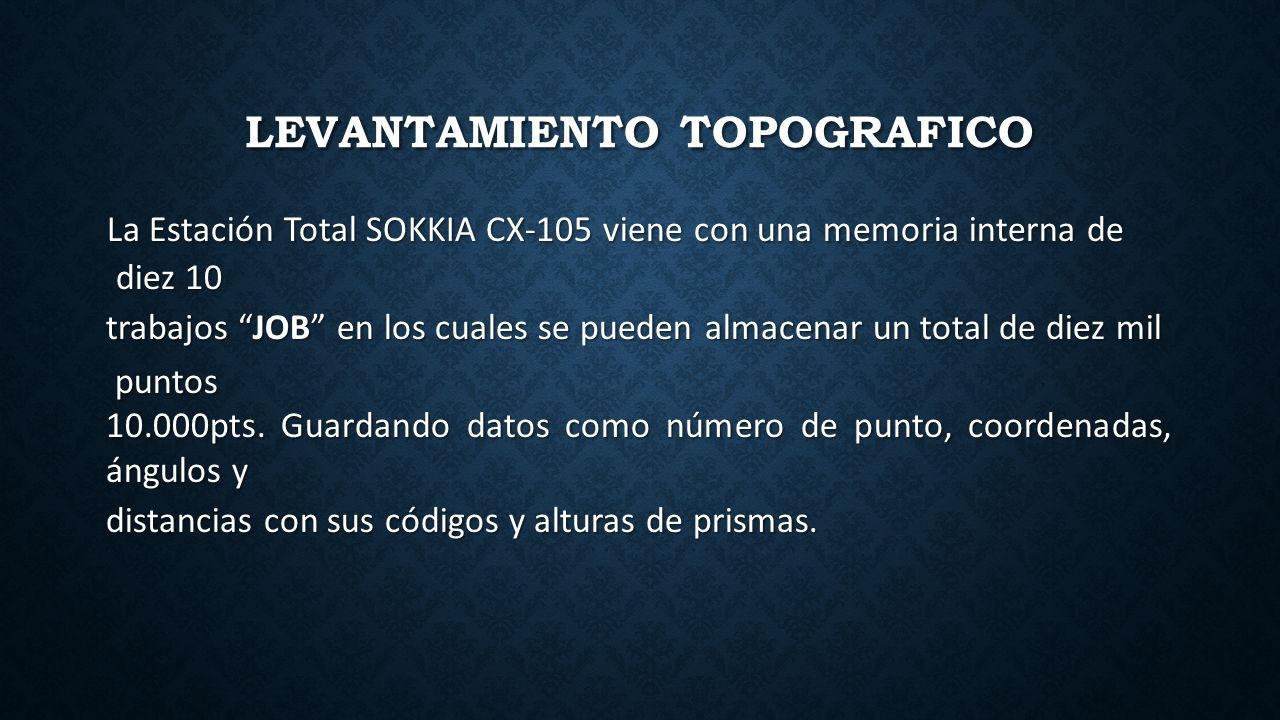

15 LEVANTAMIENTO TOPOGRAFICO La Estación Total SOKKIA CX-105 viene con una memoria interna de diez 10 diez 10 trabajos “JOB” en los cuales se pueden almacenar un total de diez mil puntos puntos 10.000pts. Guardando datos como número de punto, coordenadas, ángulos y distancias con sus códigos y alturas de prismas.

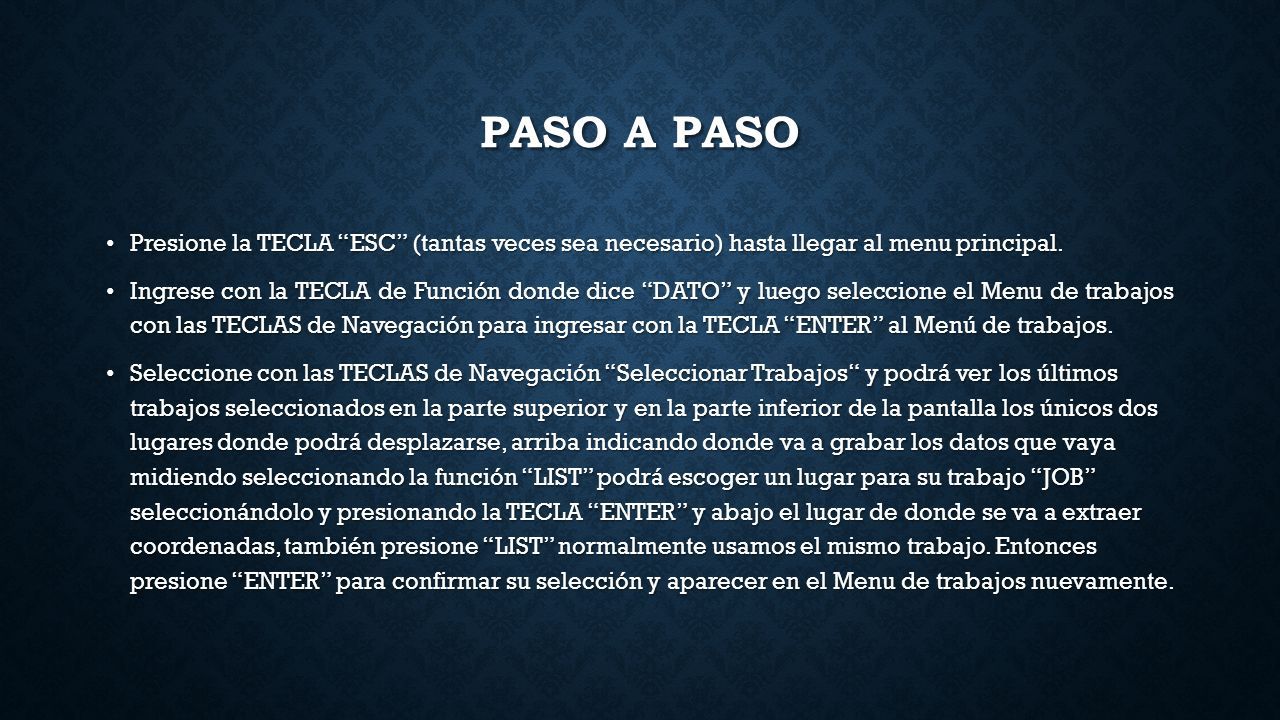

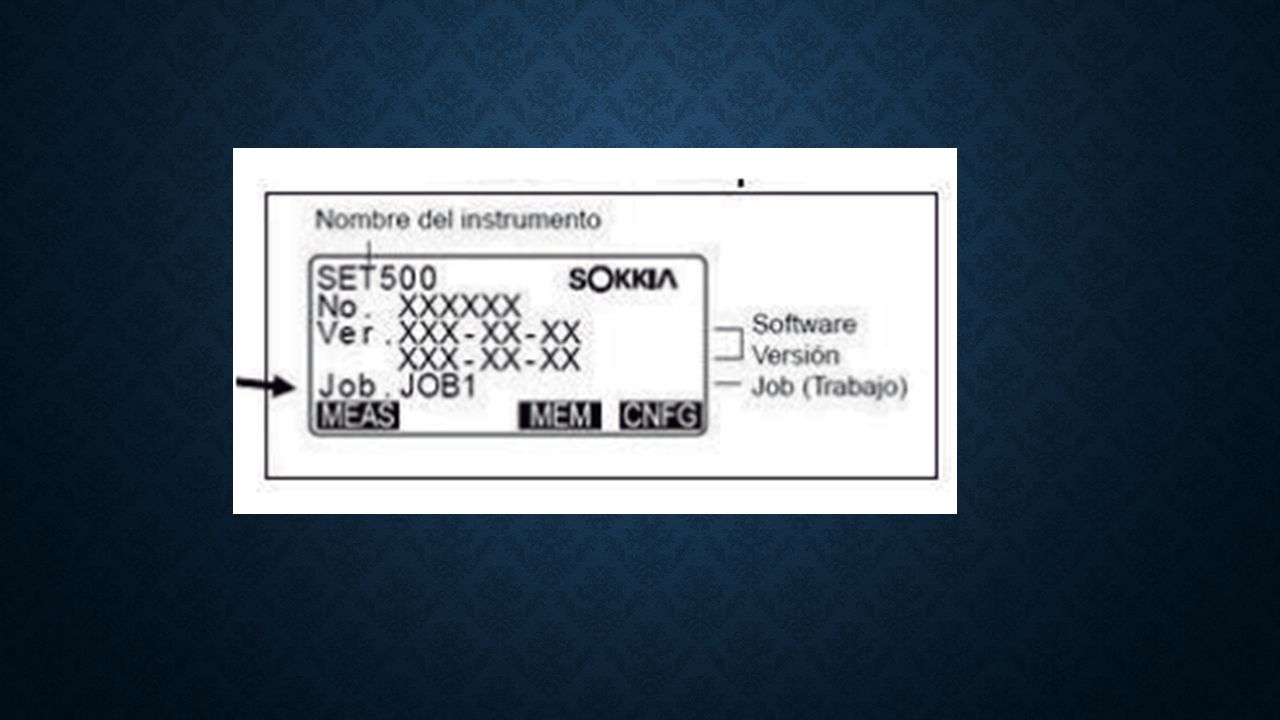

16 PASO A PASO Presione la TECLA “ESC” (tantas veces sea necesario) hasta llegar al menu principal. Presione la TECLA “ESC” (tantas veces sea necesario) hasta llegar al menu principal. Ingrese con la TECLA de Función donde dice “DATO” y luego seleccione el Menu de trabajos con las TECLAS de Navegación para ingresar con la TECLA “ENTER” al Menú de trabajos. Ingrese con la TECLA de Función donde dice “DATO” y luego seleccione el Menu de trabajos con las TECLAS de Navegación para ingresar con la TECLA “ENTER” al Menú de trabajos. Seleccione con las TECLAS de Navegación “Seleccionar Trabajos“ y podrá ver los últimos trabajos seleccionados en la parte superior y en la parte inferior de la pantalla los únicos dos lugares donde podrá desplazarse, arriba indicando donde va a grabar los datos que vaya midiendo seleccionando la función “LIST” podrá escoger un lugar para su trabajo “JOB” seleccionándolo y presionando la TECLA “ENTER” y abajo el lugar de donde se va a extraer coordenadas, también presione “LIST” normalmente usamos el mismo trabajo. Entonces presione “ENTER” para confirmar su selección y aparecer en el Menu de trabajos nuevamente. Seleccione con las TECLAS de Navegación “Seleccionar Trabajos“ y podrá ver los últimos trabajos seleccionados en la parte superior y en la parte inferior de la pantalla los únicos dos lugares donde podrá desplazarse, arriba indicando donde va a grabar los datos que vaya midiendo seleccionando la función “LIST” podrá escoger un lugar para su trabajo “JOB” seleccionándolo y presionando la TECLA “ENTER” y abajo el lugar de donde se va a extraer coordenadas, también presione “LIST” normalmente usamos el mismo trabajo. Entonces presione “ENTER” para confirmar su selección y aparecer en el Menu de trabajos nuevamente.

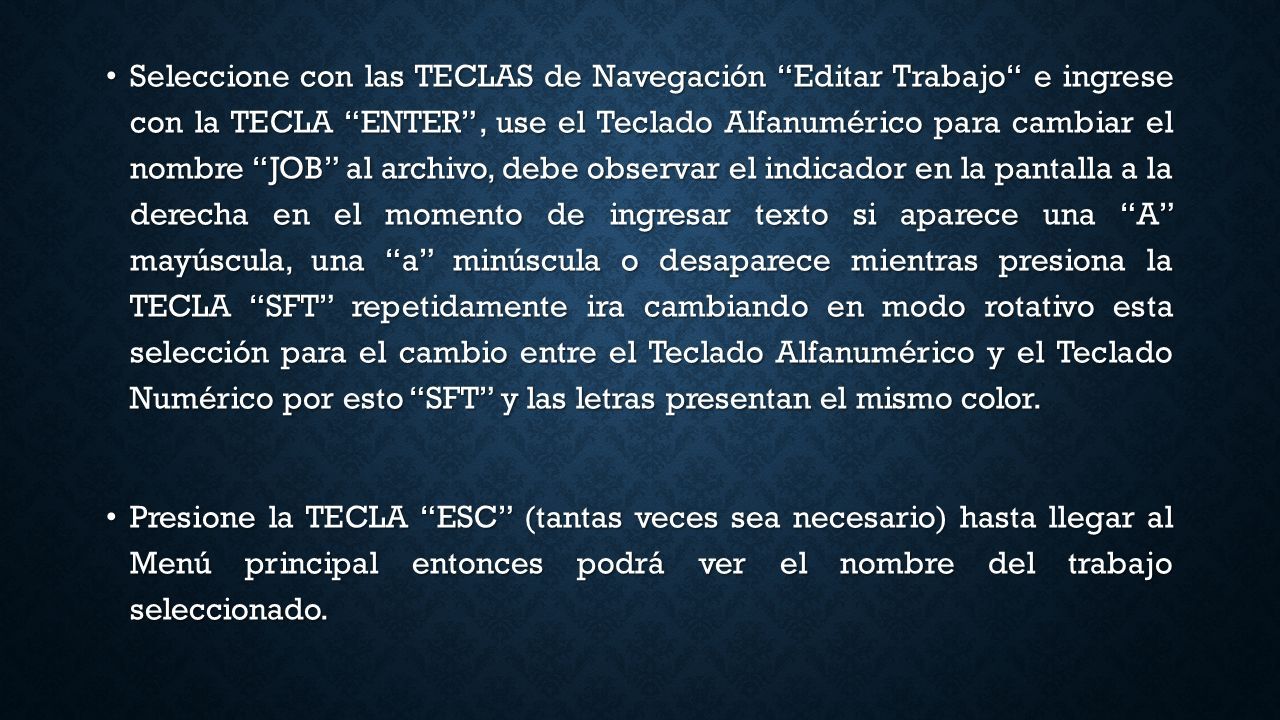

17 Seleccione con las TECLAS de Navegación “Editar Trabajo“ e ingrese con la TECLA “ENTER”, use el Teclado Alfanumérico para cambiar el nombre “JOB” al archivo, debe observar el indicador en la pantalla a la derecha en el momento de ingresar texto si aparece una “A” mayúscula, una “a” minúscula o desaparece mientras presiona la TECLA “SFT” repetidamente ira cambiando en modo rotativo esta selección para el cambio entre el Teclado Alfanumérico y el Teclado Numérico por esto “SFT” y las letras presentan el mismo color. Seleccione con las TECLAS de Navegación “Editar Trabajo“ e ingrese con la TECLA “ENTER”, use el Teclado Alfanumérico para cambiar el nombre “JOB” al archivo, debe observar el indicador en la pantalla a la derecha en el momento de ingresar texto si aparece una “A” mayúscula, una “a” minúscula o desaparece mientras presiona la TECLA “SFT” repetidamente ira cambiando en modo rotativo esta selección para el cambio entre el Teclado Alfanumérico y el Teclado Numérico por esto “SFT” y las letras presentan el mismo color. Presione la TECLA “ESC” (tantas veces sea necesario) hasta llegar al Menú principal entonces podrá ver el nombre del trabajo seleccionado. Presione la TECLA “ESC” (tantas veces sea necesario) hasta llegar al Menú principal entonces podrá ver el nombre del trabajo seleccionado.

18

19 RADIACION Desde el Menú o Pantalla Principal acceda al Menú de medición, pude usar las Teclas “ESC” o la Tecla de Función “MEDIR”. Navegue con la Tecla de Función “Fn” hasta la página 3 y seleccione el Menú “TOPO”. Desde el Menú o Pantalla Principal acceda al Menú de medición, pude usar las Teclas “ESC” o la Tecla de Función “MEDIR”. Navegue con la Tecla de Función “Fn” hasta la página 3 y seleccione el Menú “TOPO”.

20 PASO 1 - DATOS DE ESTACIÓN Ingrese los valores de la Estación Norte, Este, Cota, un número de Punto, la altura del instrumento y puede agregar información adicional, hora, fecha, nombre, etc. Presione “OK” para terminar de crear el Punto de Estación. Ingrese los valores de la Estación Norte, Este, Cota, un número de Punto, la altura del instrumento y puede agregar información adicional, hora, fecha, nombre, etc. Presione “OK” para terminar de crear el Punto de Estación. Seleccione si va a orientarse por ángulo o por coordenadas mientras colima al punto visado, ingrese los datos de orientación y presione “GRABAR” complete los datos de número de punto y altura del prisma entonces cuidando la orientación presione “OK” para terminar. Seleccione si va a orientarse por ángulo o por coordenadas mientras colima al punto visado, ingrese los datos de orientación y presione “GRABAR” complete los datos de número de punto y altura del prisma entonces cuidando la orientación presione “OK” para terminar.

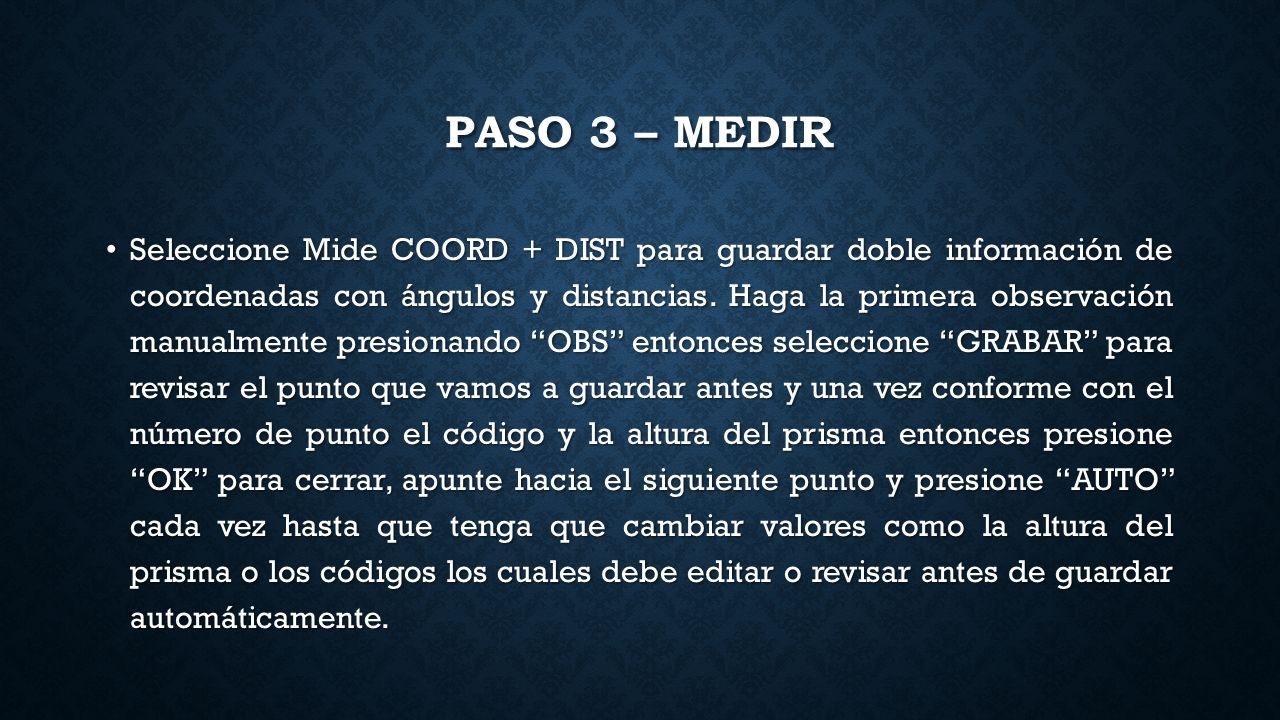

21 PASO 3 – MEDIR Seleccione Mide COORD + DIST para guardar doble información de coordenadas con ángulos y distancias. Haga la primera observación manualmente presionando “OBS” entonces seleccione “GRABAR” para revisar el punto que vamos a guardar antes y una vez conforme con el número de punto el código y la altura del prisma entonces presione “OK” para cerrar, apunte hacia el siguiente punto y presione “AUTO” cada vez hasta que tenga que cambiar valores como la altura del prisma o los códigos los cuales debe editar o revisar antes de guardar automáticamente. Seleccione Mide COORD + DIST para guardar doble información de coordenadas con ángulos y distancias. Haga la primera observación manualmente presionando “OBS” entonces seleccione “GRABAR” para revisar el punto que vamos a guardar antes y una vez conforme con el número de punto el código y la altura del prisma entonces presione “OK” para cerrar, apunte hacia el siguiente punto y presione “AUTO” cada vez hasta que tenga que cambiar valores como la altura del prisma o los códigos los cuales debe editar o revisar antes de guardar automáticamente.

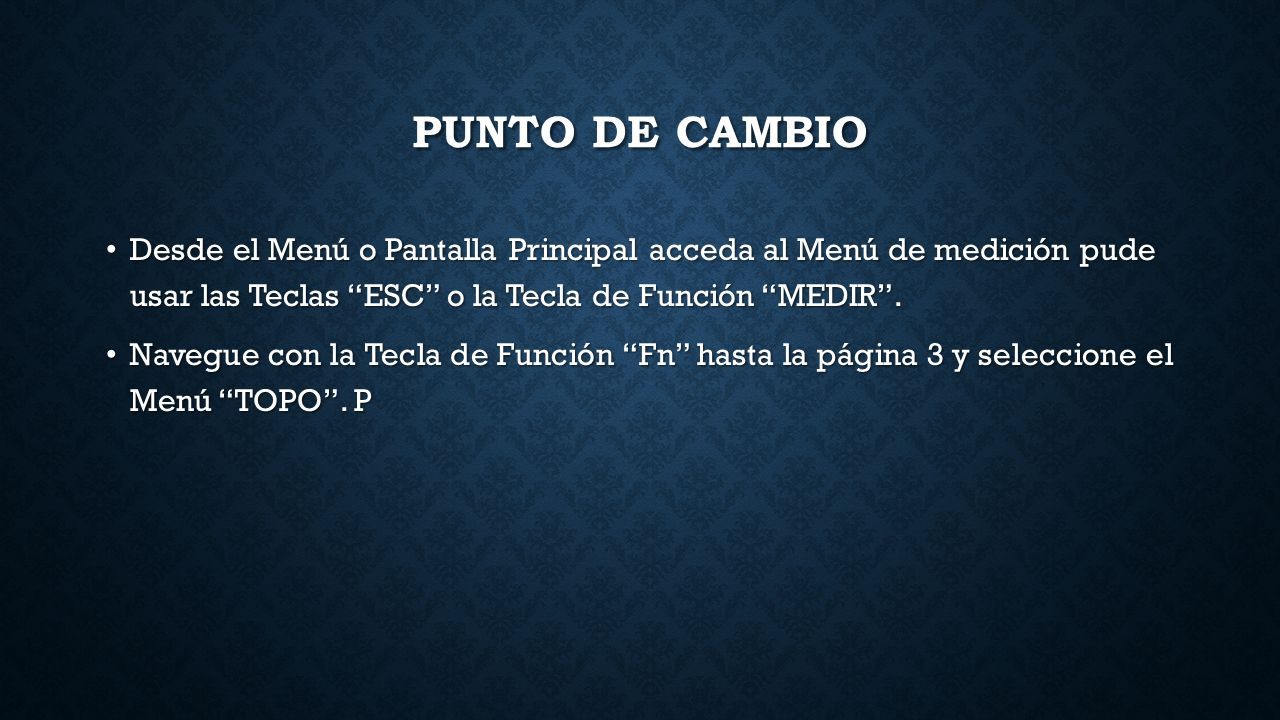

22 PUNTO DE CAMBIO Desde el Menú o Pantalla Principal acceda al Menú de medición pude usar las Teclas “ESC” o la Tecla de Función “MEDIR”. Desde el Menú o Pantalla Principal acceda al Menú de medición pude usar las Teclas “ESC” o la Tecla de Función “MEDIR”. Navegue con la Tecla de Función “Fn” hasta la página 3 y seleccione el Menú “TOPO”. P Navegue con la Tecla de Función “Fn” hasta la página 3 y seleccione el Menú “TOPO”. P

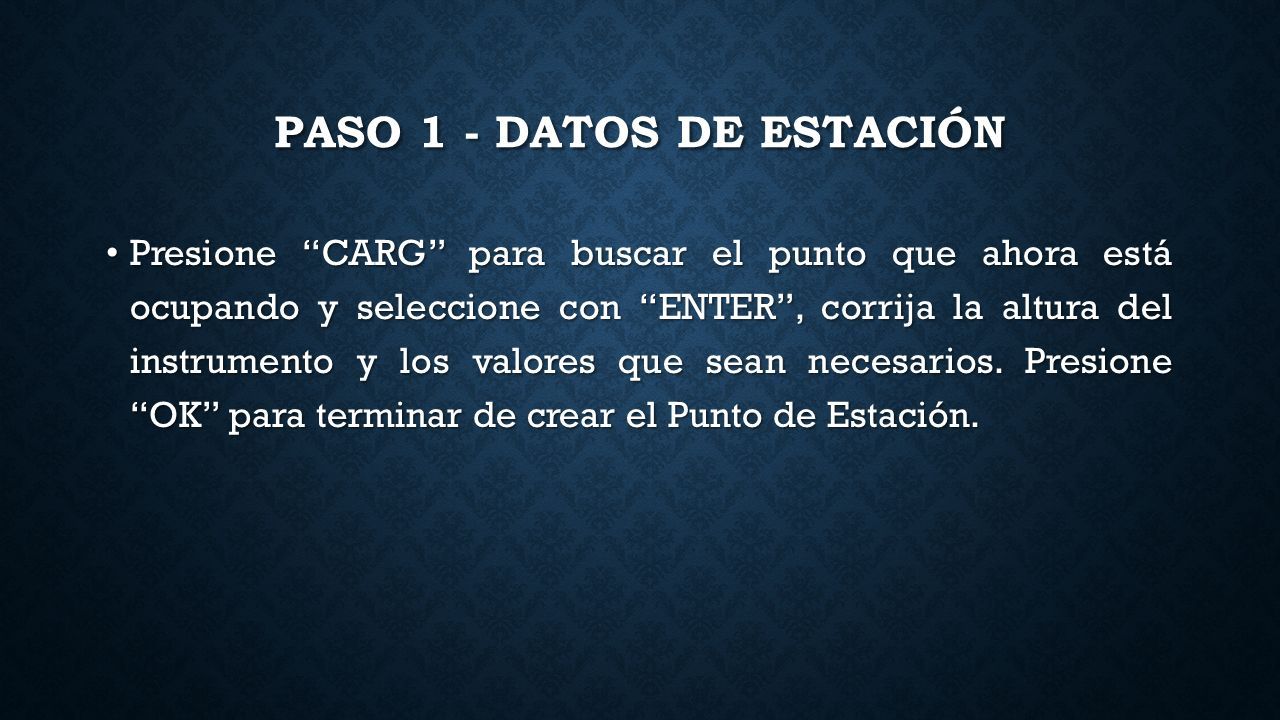

23 PASO 1 - DATOS DE ESTACIÓN Presione “CARG” para buscar el punto que ahora está ocupando y seleccione con “ENTER”, corrija la altura del instrumento y los valores que sean necesarios. Presione “OK” para terminar de crear el Punto de Estación. Presione “CARG” para buscar el punto que ahora está ocupando y seleccione con “ENTER”, corrija la altura del instrumento y los valores que sean necesarios. Presione “OK” para terminar de crear el Punto de Estación.

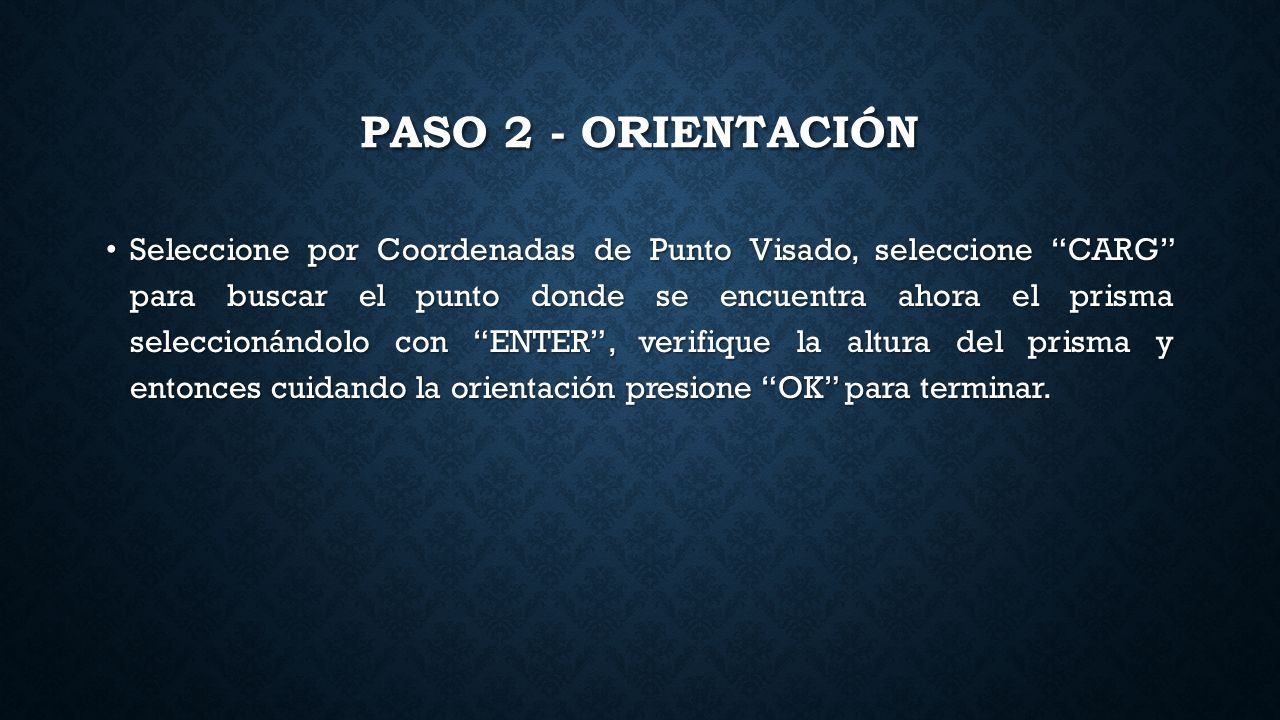

24 PASO 2 - ORIENTACIÓN Seleccione por Coordenadas de Punto Visado, seleccione “CARG” para buscar el punto donde se encuentra ahora el prisma seleccionándolo con “ENTER”, verifique la altura del prisma y entonces cuidando la orientación presione “OK” para terminar. Seleccione por Coordenadas de Punto Visado, seleccione “CARG” para buscar el punto donde se encuentra ahora el prisma seleccionándolo con “ENTER”, verifique la altura del prisma y entonces cuidando la orientación presione “OK” para terminar.

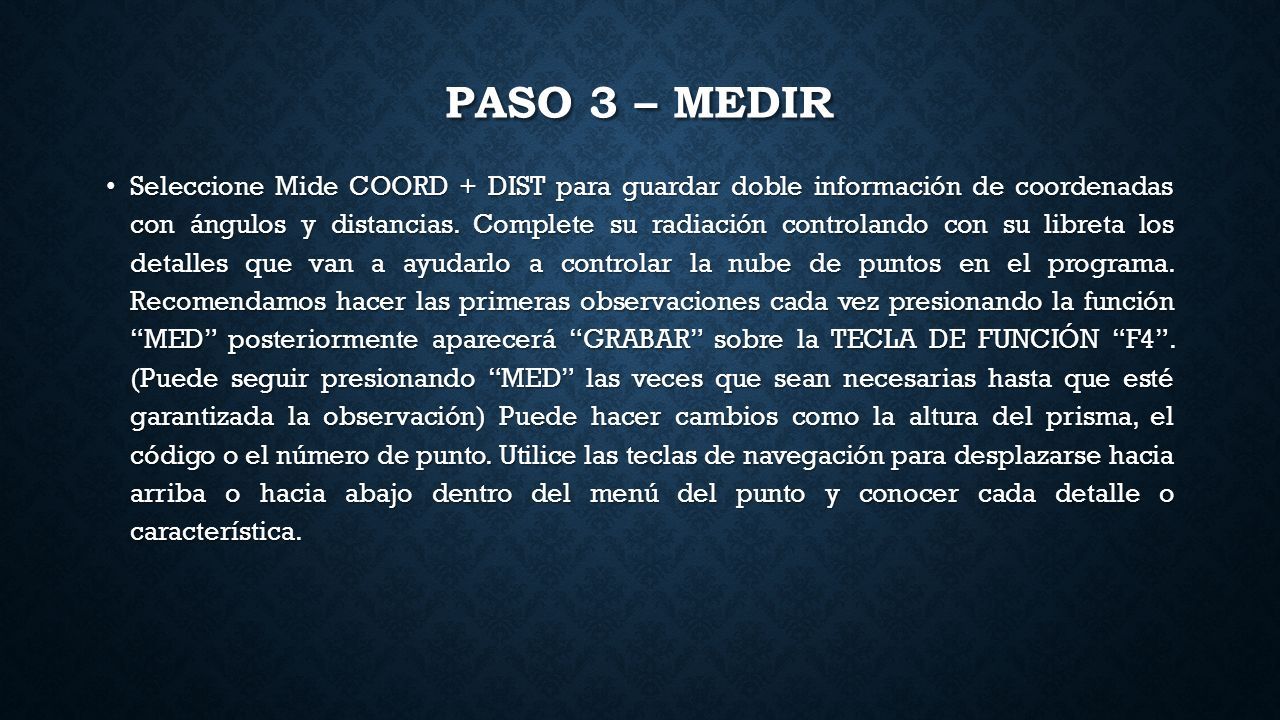

25 PASO 3 – MEDIR Seleccione Mide COORD + DIST para guardar doble información de coordenadas con ángulos y distancias. Complete su radiación controlando con su libreta los detalles que van a ayudarlo a controlar la nube de puntos en el programa. Recomendamos hacer las primeras observaciones cada vez presionando la función “MED” posteriormente aparecerá “GRABAR” sobre la TECLA DE FUNCIÓN “F4”. (Puede seguir presionando “MED” las veces que sean necesarias hasta que esté garantizada la observación) Puede hacer cambios como la altura del prisma, el código o el número de punto. Utilice las teclas de navegación para desplazarse hacia arriba o hacia abajo dentro del menú del punto y conocer cada detalle o característica. Seleccione Mide COORD + DIST para guardar doble información de coordenadas con ángulos y distancias. Complete su radiación controlando con su libreta los detalles que van a ayudarlo a controlar la nube de puntos en el programa. Recomendamos hacer las primeras observaciones cada vez presionando la función “MED” posteriormente aparecerá “GRABAR” sobre la TECLA DE FUNCIÓN “F4”. (Puede seguir presionando “MED” las veces que sean necesarias hasta que esté garantizada la observación) Puede hacer cambios como la altura del prisma, el código o el número de punto. Utilice las teclas de navegación para desplazarse hacia arriba o hacia abajo dentro del menú del punto y conocer cada detalle o característica.

26 FUNCIÓN REPL

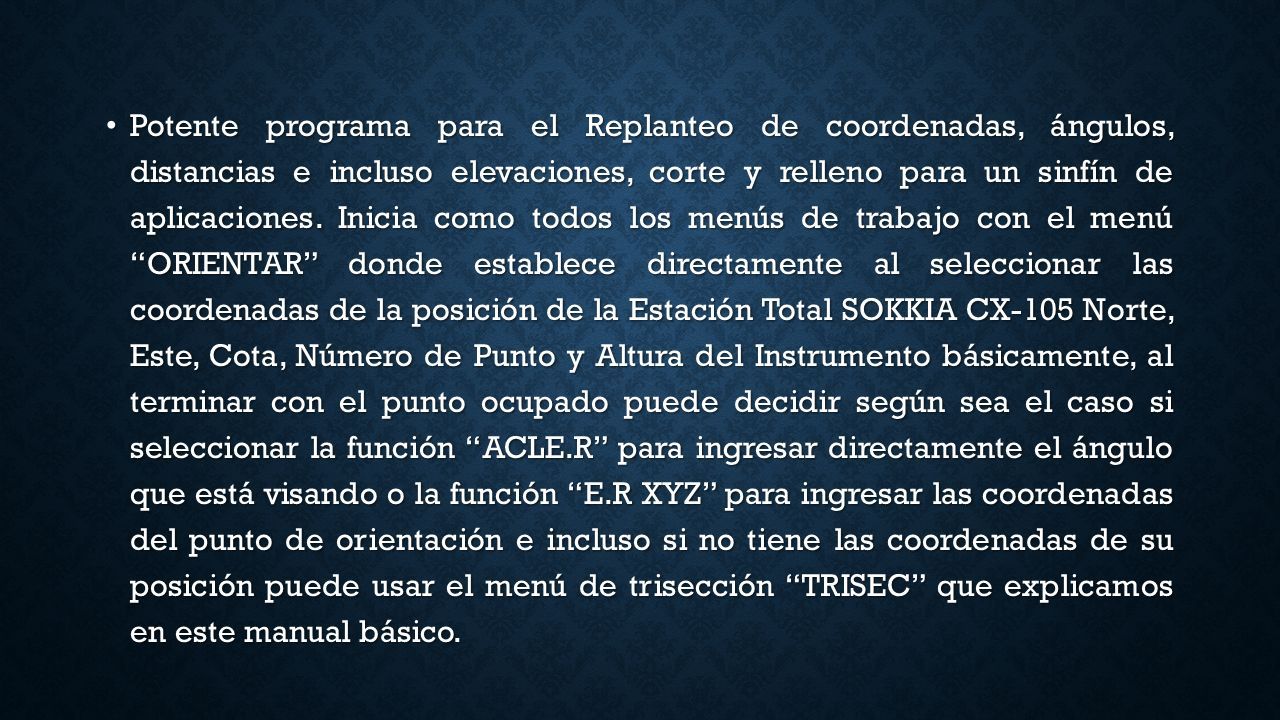

27 Potente programa para el Replanteo de coordenadas, ángulos, distancias e incluso elevaciones, corte y relleno para un sinfín de aplicaciones. Inicia como todos los menús de trabajo con el menú “ORIENTAR” donde establece directamente al seleccionar las coordenadas de la posición de la Estación Total SOKKIA CX-105 Norte, Este, Cota, Número de Punto y Altura del Instrumento básicamente, al terminar con el punto ocupado puede decidir según sea el caso si seleccionar la función “ACLE.R” para ingresar directamente el ángulo que está visando o la función “E.R XYZ” para ingresar las coordenadas del punto de orientación e incluso si no tiene las coordenadas de su posición puede usar el menú de trisección “TRISEC” que explicamos en este manual básico. Potente programa para el Replanteo de coordenadas, ángulos, distancias e incluso elevaciones, corte y relleno para un sinfín de aplicaciones. Inicia como todos los menús de trabajo con el menú “ORIENTAR” donde establece directamente al seleccionar las coordenadas de la posición de la Estación Total SOKKIA CX-105 Norte, Este, Cota, Número de Punto y Altura del Instrumento básicamente, al terminar con el punto ocupado puede decidir según sea el caso si seleccionar la función “ACLE.R” para ingresar directamente el ángulo que está visando o la función “E.R XYZ” para ingresar las coordenadas del punto de orientación e incluso si no tiene las coordenadas de su posición puede usar el menú de trisección “TRISEC” que explicamos en este manual básico.

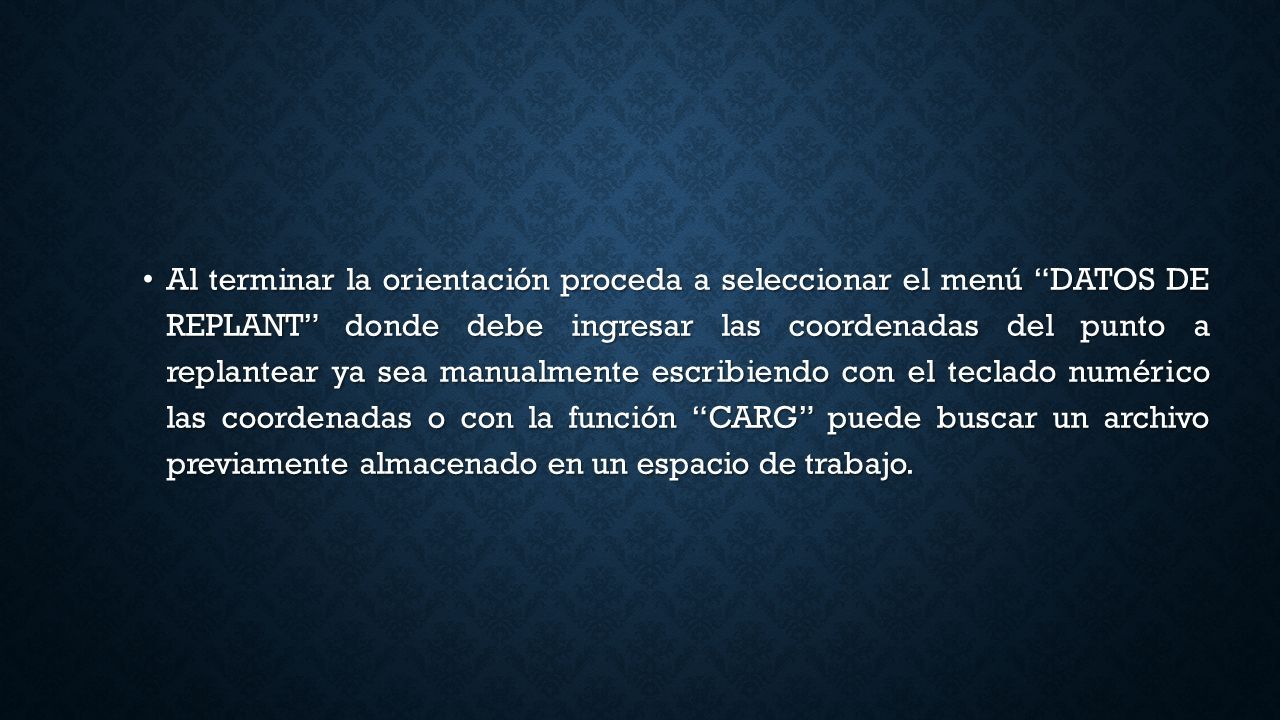

28 Al terminar la orientación proceda a seleccionar el menú “DATOS DE REPLANT” donde debe ingresar las coordenadas del punto a replantear ya sea manualmente escribiendo con el teclado numérico las coordenadas o con la función “CARG” puede buscar un archivo previamente almacenado en un espacio de trabajo. Al terminar la orientación proceda a seleccionar el menú “DATOS DE REPLANT” donde debe ingresar las coordenadas del punto a replantear ya sea manualmente escribiendo con el teclado numérico las coordenadas o con la función “CARG” puede buscar un archivo previamente almacenado en un espacio de trabajo.
