PROTOCOLO DE COMUNICACIÓN Y CABLEADO ESTRUCTURADO

Presentación del tema: "PROTOCOLO DE COMUNICACIÓN Y CABLEADO ESTRUCTURADO "— Transcripción de la presentación:

1

2 www.senati.edu.pe

3 PROTOCOLO DE COMUNICACIÓN Y CABLEADO ESTRUCTURADO SOPORTE Y MANTENIMIENTO DE EQUIPOS DE COMPUTACIÓN INSTRUCTOR: Mg. CARLOS MARTÍN CORONADO HOYOS

4 www.senati.edu.pe Duración: 25 Horas DESARROLLO DE CONTENIDOSTOTAL 25 HORAS

5 www.senati.edu.pe SESIÓN N° 02 NIVEL FÍSICO DEL MODELO OSI/TCP/IP Semana: 17 Duración: 05 Horas Fecha: 17/05/2019 Al Finalizar la sesión de aprendizaje el alumno estará en la capacidad de conocer: Identificar el nivel físico en el modelo OSI y Modelo TCP/IP

6 www.senati.edu.pe En la vida real, las 7 capas de funciones del modelo OSI están normalmente construidas como una combinación de: 1. Sistema Operativo (Windows 10, Windows server, Mac/OS o Linux) 2. Aplicaciones (navegador, cliente de correo, servidor web) 3. Protocolos de transporte y de red (TCP/IP, IPX/SPX, SNA) 4. Hardware y software que colocan la señal en el cable conectado al computador (tarjeta de red y driver) Al recibir el mensaje “sube” Al enviar el mensaje “baja” El mensaje “viaja” a través de la red Nodo A Nodo B

7 www.senati.edu.pe OPERACIÓN: 2ª APROXIMACIÓN Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física 1 2 3 4 5 6 7 1 2 3 4 5 6 7 Al enviar el mensaje “baja” Al recibir el mensaje “sube” RED Nodo A Nodo B Las capas del modelo OSI reciben un nombre de acuerdo a su función.

8 www.senati.edu.pe OPERACIÓN: 3ª APROXIMACIÓN Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física RED Nodo ANodo B DATOS Header 4 Header 3 Header 2 Unidades de Información Puede contener encabezados de las capas 5, 6 y 7 Mensaje Paquete Frame bits

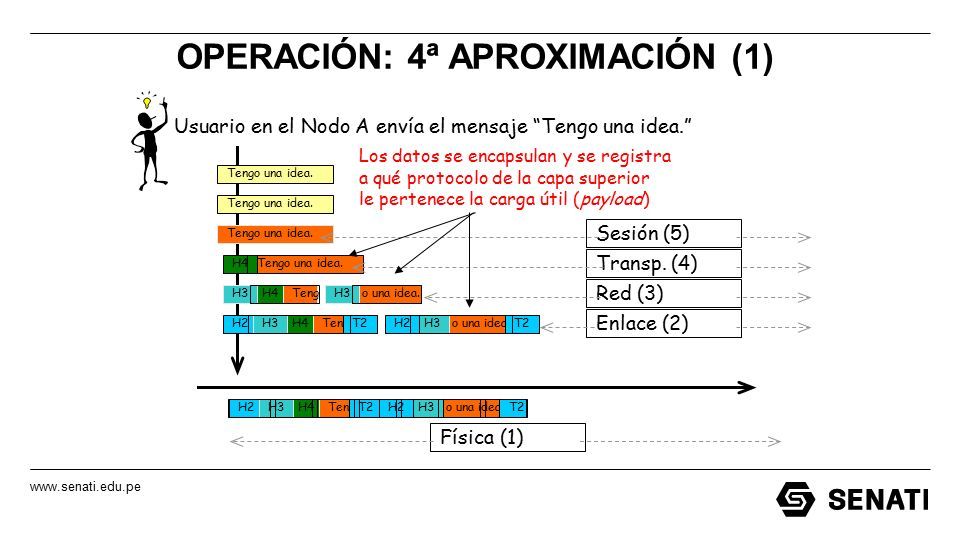

9 www.senati.edu.pe OPERACIÓN: 4ª APROXIMACIÓN (1) Enlace (2) Física (1) Usuario en el Nodo A envía el mensaje “Tengo una idea.” H4H3 Tengo una idea. Tengo una idea.H3 H4 H2H4H3TengT2o una idea.H3H2T2 H2H4H3TengT2o una idea.H3H2T2 Tengo una idea. Red (3) Transp. (4) Sesión (5) Los datos se encapsulan y se registra a qué protocolo de la capa superior le pertenece la carga útil (payload)

10 www.senati.edu.pe OPERACIÓN: 4ª APROXIMACIÓN (2) Física (1) Usuario en el Nodo B recibe el mensaje “Tengo una idea.” H4H3 Tengo una idea. Tengo una idea.H3 H4 H2H4H3TengT2o una idea.H3H2T2 H2H4H3TengT2o una idea.H3H2T2 Tengo una idea. Enlace (2) Red (3) Transp. (4) Sesión (5) Para entregar el mensaje al protocolo correcto, dentro de una capa, se usa la llave de multiplexación.

11 www.senati.edu.pe Uno o más nodos dentro de la Red Aplicación Presentación Sesión Transporte Red Enlace Física Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física Red Enlace Física End system Intermediate systems ARQUITECTURA OSI

12 www.senati.edu.pe CAPAS: COMUNICACIÓN LÓGICA Cada capa: 1.distribuida 2.Las “entidades” implementan las funciones de cada capa en cada nodo 3.las entidades realizan acciones, e intercambian mensajes con sus “iguales” Introducción 2-11 aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física

13 www.senati.edu.pe CAPAS: COMUNICACIÓN LÓGICA TRANSPORTE 1.toma datos de la aplicación 2.agrega direccionamiento, agrega información de chequeo de confiabilidad para formar el “datagrama” 3.envía el datagrama al otro nodo 4.espera el acuse de recibo (ack) del otro nodo 5.analogía: la oficina postal Introducción 2-12 aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física datos transporte ack

14 www.senati.edu.pe CAPAS: COMUNICACIÓN FÍSICA Introducción 2-13 aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física datos

15 www.senati.edu.pe ENCAPSULACIÓN DE DATOS 1.Cada capa de la pila TCP/IP adiciona información de control (un “header”) para asegurar la entrega correcta de los datos. 2.Cuando se recibe, la información de control se retira. Introducción 2-14 Capa de Acceso de Red Capa Internet Capa de transporte Capa de aplicación DATOSHeaderDATOSHeader DATOSHeader DATOS

16 www.senati.edu.pe CAPAS DE LOS PROTOCOLOS Y LOS DATOS Cada capa toma los datos de la capa superior 1.agrega información de control (header) y crea una nueva unidad de datos 2.pasa esta nueva unidad a la capa inferior Introducción 2-15 aplicación transporte red enlace física aplicación transporte red enlace física origen destino M M M M H t H t H n H t H n H l M M M M H t H t H n H t H n H l mensaje segmento datagrama frame

17 www.senati.edu.pe CONEXIONES DEL CABLEADO 1. Conexión del edificio al cableado externo 2. Cuarto de equipos 3. Cableado vertical 4. Closet de Telecomunicaciones 5. Cableado Horizontal 6. Área de trabajo Cable 10BaseT Hub Toma RJ45 Cable 10BaseT Tarjeta de Red Patch panel Canaleta Red del Campus Centro de cableado Conversor de Medio Teléfono Estación de trabajo

18 www.senati.edu.pe PREGUNTAS, EJERCICIOS Y ACTIVIDADES DE INVESTIGACIÓN 1.En la diapositiva anterior identifica que capas del Modelo OSI y Modelo TCP/IP se presenta en el cableado horizontal y vertical.
