1 UNIVERSIDAD DE LOS ANDES DEPARTAMENTO DE FISICA
FACULTAD DE CIENCIAS DEPARTAMENTO DE FISICA Laboratorio de Física General Prof. Juan Carlos Sánchez Reyes

2 Libros para el trabajo del Laboratorio
Guía del Lab, “Ciclo común”. Guía del Lab, “Ciclo rotativo”. Libros para el trabajo de casa. Cualquier libro de Física Universitaria. Internet Para el primer ciclo… No se necesita guías de trabajo, “no es deseable”

3 Evaluación clásica Sugerida por el Departamento Evaluación sugerida -El porcentaje de informes se conserva en 20%. -Dos notas fijas: Informes y 1er parcial. -Se promedian las dos mejores notas de las tres restantes. (2 Parc, 3 Parc y quices) -No hay exámenes diferidos, ni recuperativos. -No se recuperan los quices. 2 Parc 1 Parc 25% 25% Quices Informes 20% 30% 1 Parcial Informes 20%

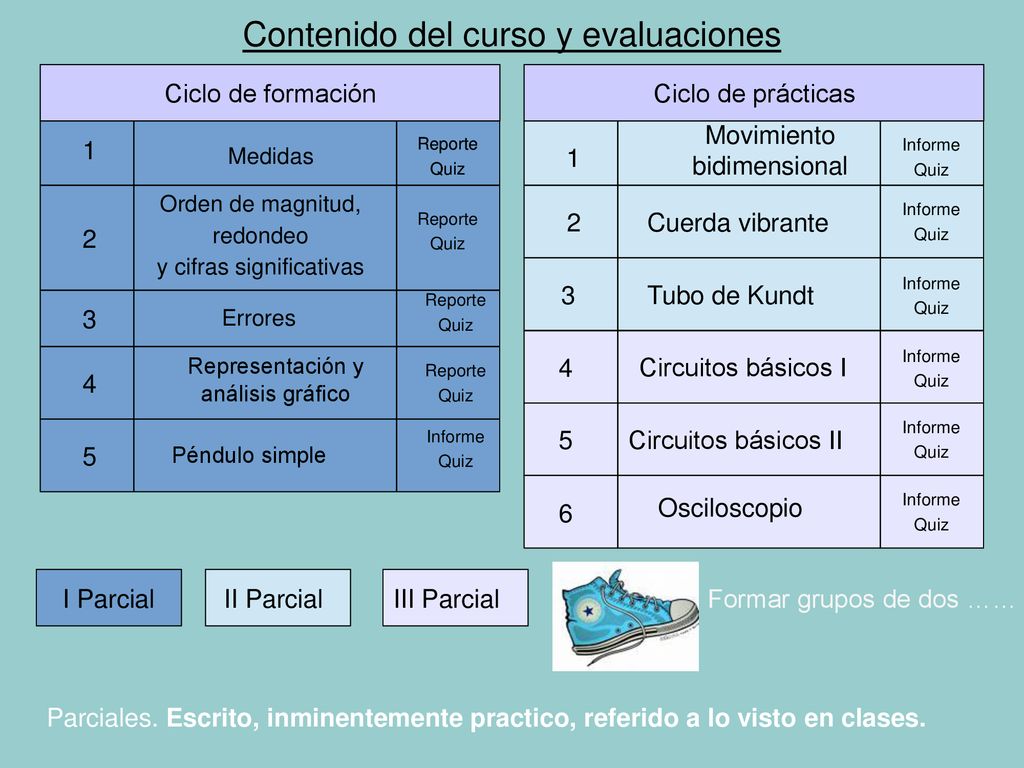

4 Contenido del curso y evaluaciones
Ciclo de formación Ciclo de prácticas Movimiento bidimensional 1 Reporte Quiz Reporte Quiz Informe Quiz Medidas 1 Errores Orden de magnitud, redondeo y cifras significativas Informe Quiz Reporte Quiz 2 Cuerda vibrante 2 Informe Quiz 3 Tubo de Kundt Reporte Quiz Reporte Quiz 3 3 Errores Errores Circuitos básicos I Informe Quiz Representación y análisis gráfico 4 Reporte Quiz 4 Informe Quiz Informe Quiz 5 Circuitos básicos II 5 Péndulo simple 6 Osciloscopio Informe Quiz I Parcial II Parcial III Parcial Formar grupos de dos …… Parciales. Escrito, inminentemente practico, referido a lo visto en clases.

5 OBJETIVOS DEL LABORATORIO
Realizar un experimento físico y obtener valores correctos de las cantidades físicas medidas. Aprender a elaborar gráficos y analizar la información científica que ellos contienen. Aprender a redactar un informe de laboratorio en forma correcta. Introducir al estudiante en nuevos tópicos de la física. Disciplina científica. Vocabulario científico. Curiosidad, innovación. Verificación, validación, prueba.

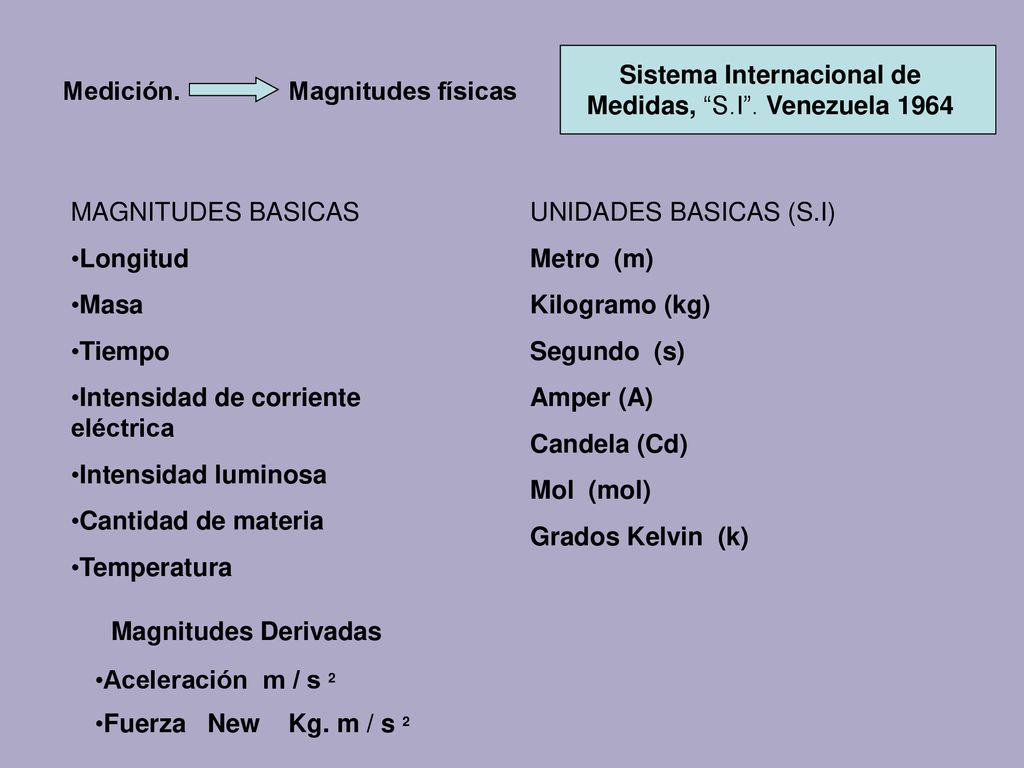

6 Sistema Internacional de Medidas, “S.I”. Venezuela 1964
Medición. Magnitudes físicas MAGNITUDES BASICAS Longitud Masa Tiempo Intensidad de corriente eléctrica Intensidad luminosa Cantidad de materia Temperatura UNIDADES BASICAS (S.I) Metro (m) Kilogramo (kg) Segundo (s) Amper (A) Candela (Cd) Mol (mol) Grados Kelvin (k) Magnitudes Derivadas Aceleración m / s 2 Fuerza New Kg. m / s 2

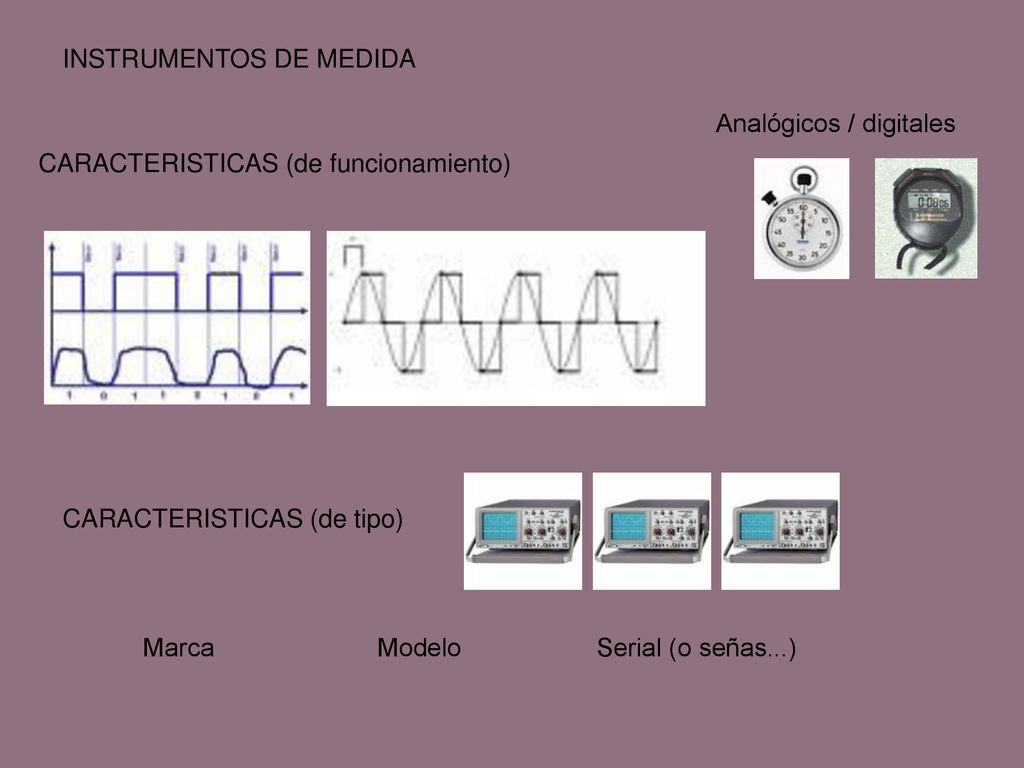

7 INSTRUMENTOS DE MEDIDA
Analógicos / digitales CARACTERISTICAS (de funcionamiento) CARACTERISTICAS (de tipo) Marca Modelo Serial (o señas...)

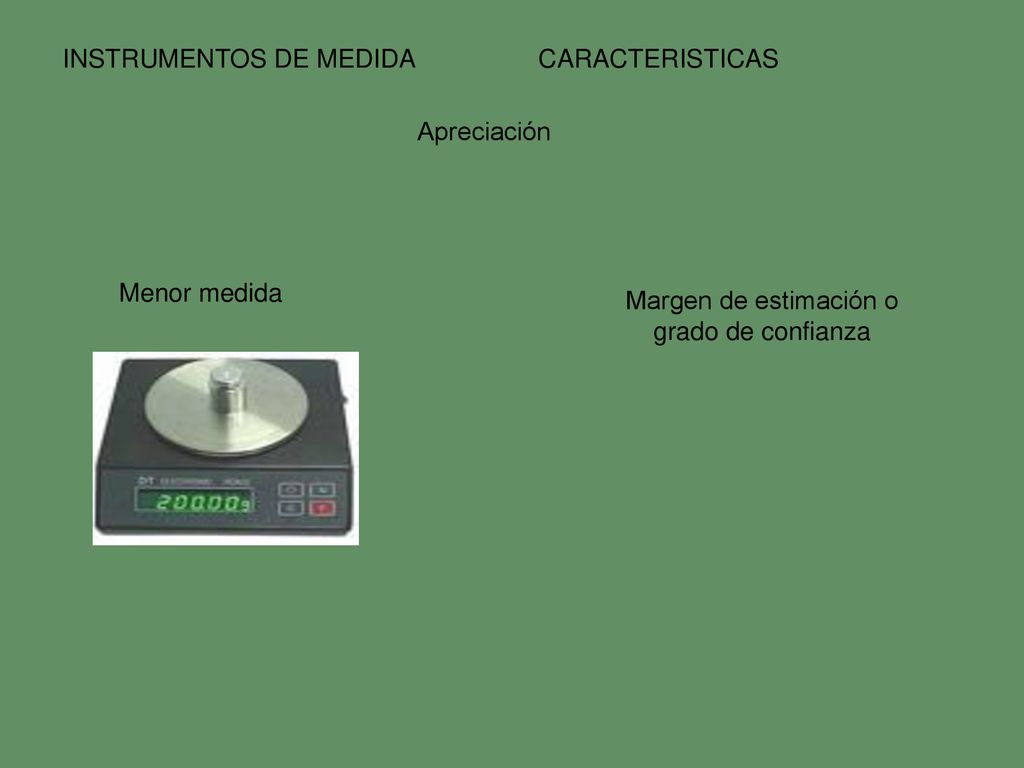

8 Margen de estimación o grado de confianza
INSTRUMENTOS DE MEDIDA CARACTERISTICAS Apreciación Menor medida Margen de estimación o grado de confianza

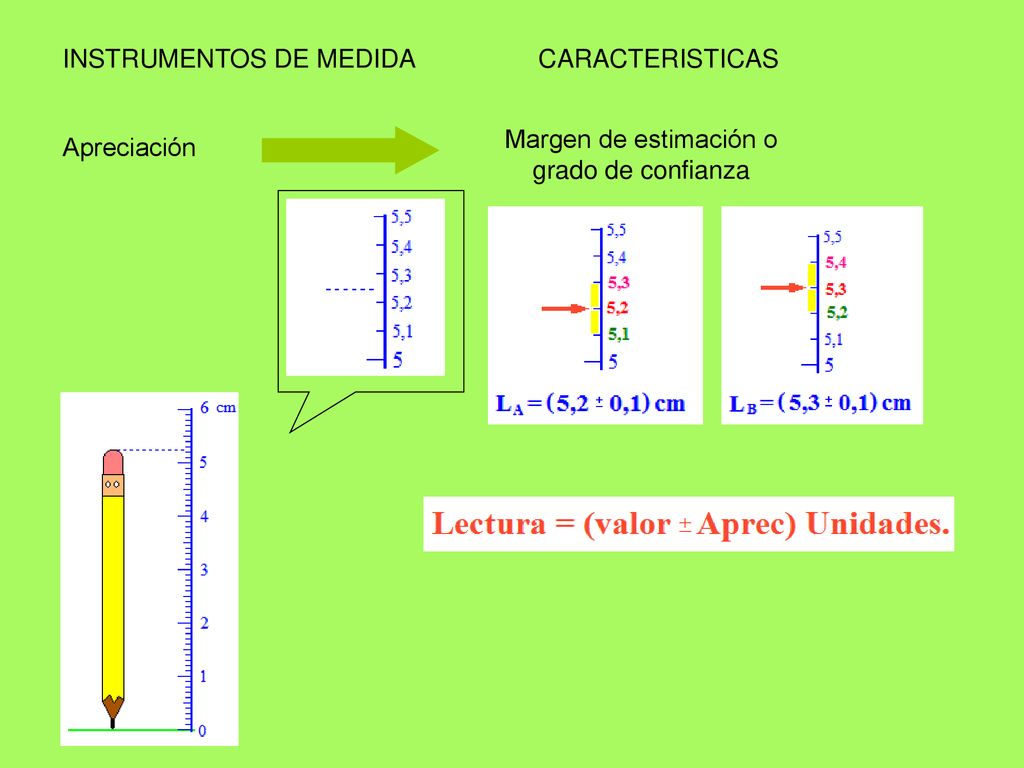

9 Margen de estimación o grado de confianza
INSTRUMENTOS DE MEDIDA CARACTERISTICAS Margen de estimación o grado de confianza Apreciación

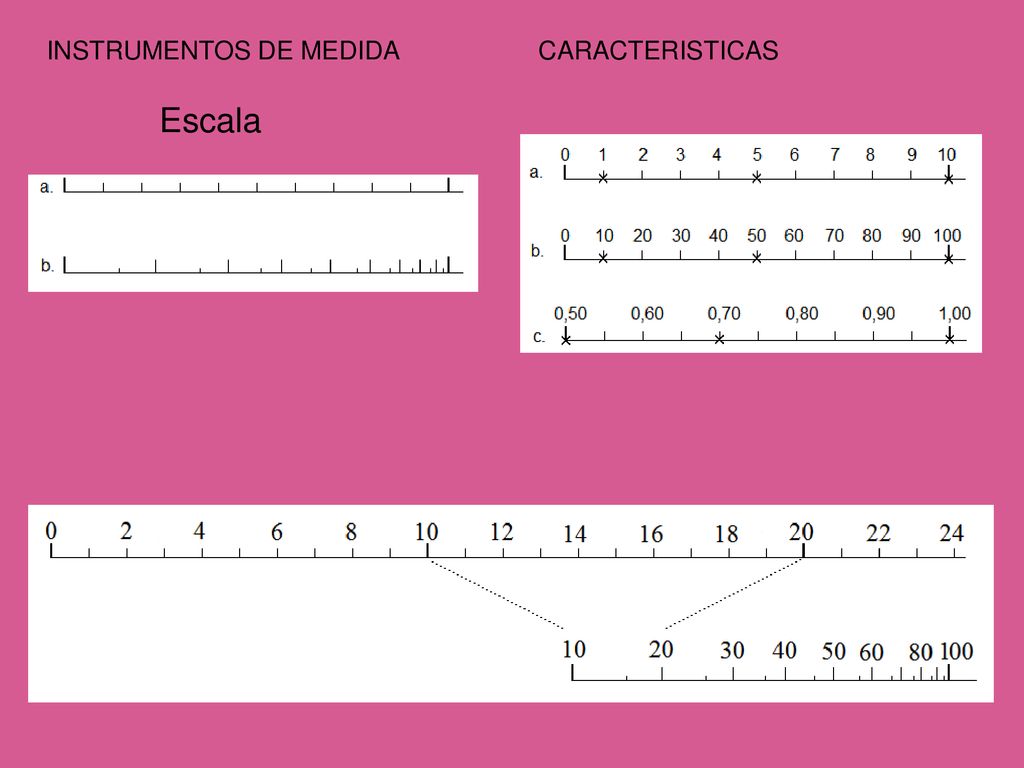

10 INSTRUMENTOS DE MEDIDA
CARACTERISTICAS Escala

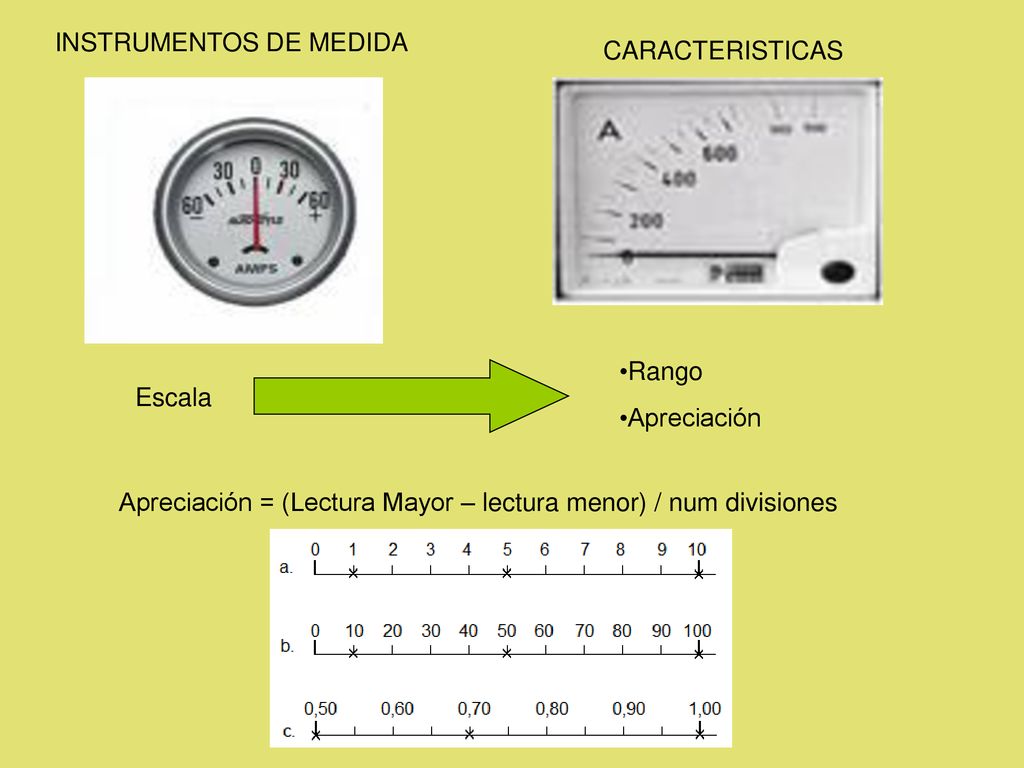

11 INSTRUMENTOS DE MEDIDA
CARACTERISTICAS Rango Apreciación Escala Apreciación = (Lectura Mayor – lectura menor) / num divisiones

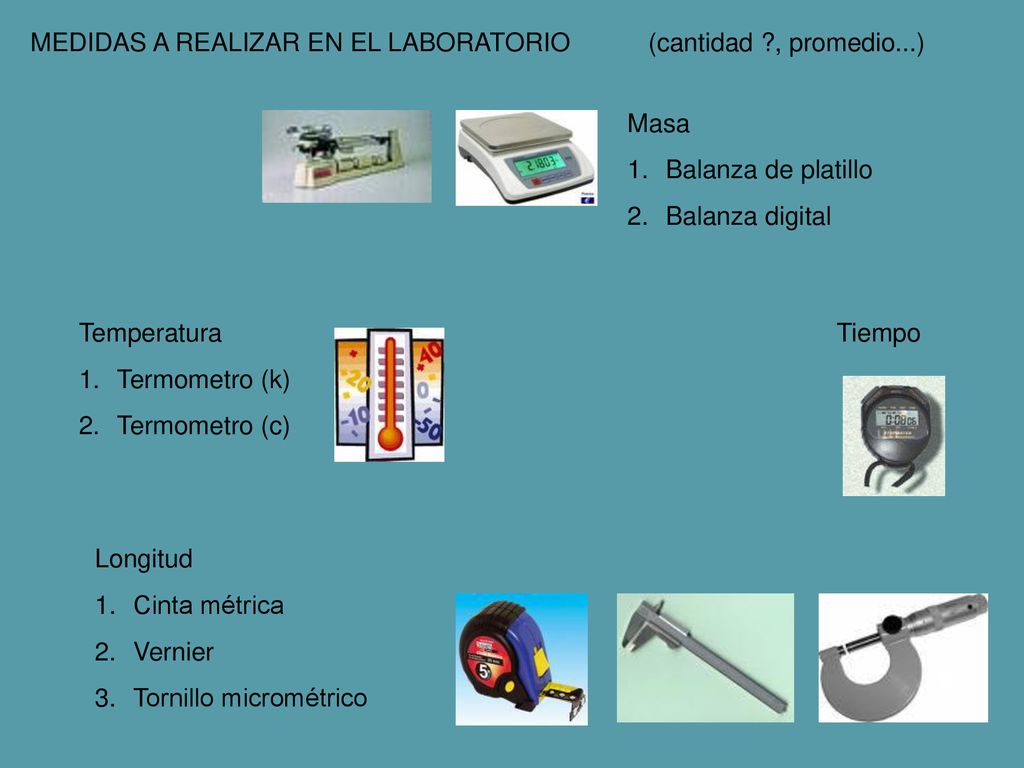

12 MEDIDAS A REALIZAR EN EL LABORATORIO (cantidad ?, promedio...)
Masa Balanza de platillo Balanza digital Temperatura Termometro (k) Termometro (c) Tiempo Longitud Cinta métrica Vernier Tornillo micrométrico

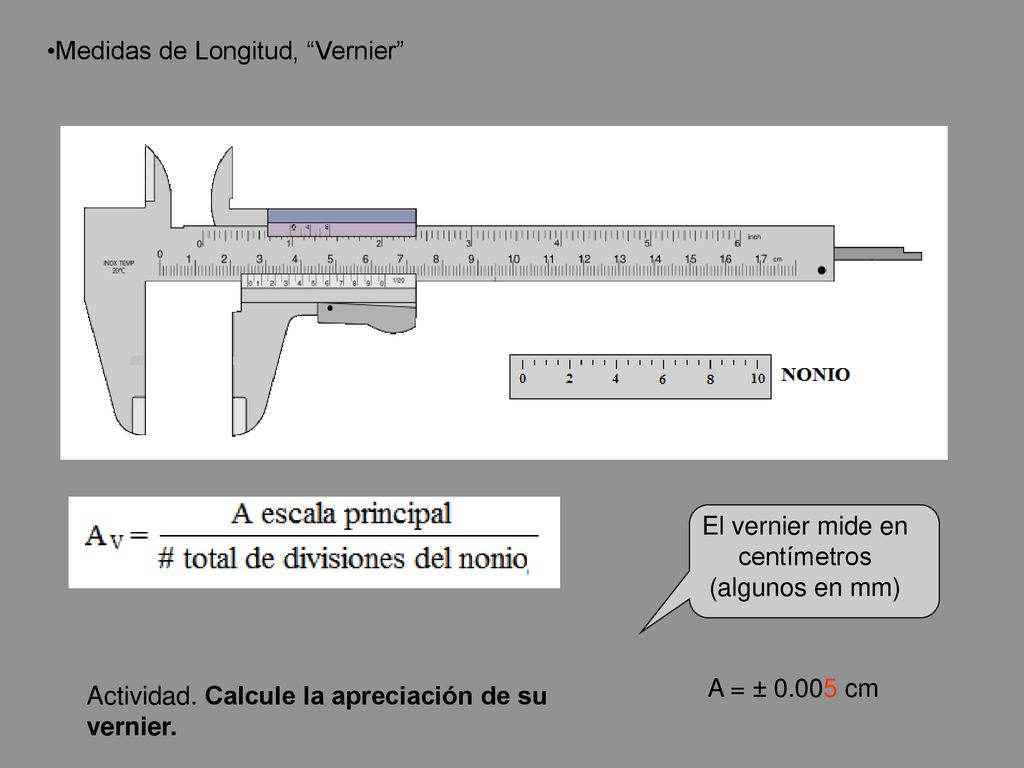

13 El vernier mide en centímetros (algunos en mm)
Medidas de Longitud, “Vernier” El vernier mide en centímetros (algunos en mm) A = ± cm Actividad. Calcule la apreciación de su vernier.

14 Medidas de Longitud, “Vernier”
A = ± cm CORRECTO INCORRECTO L1 = (1,005 ± 0,005) cm L2 = (13,010 ± 0,005)cm L3 = (0,165 ± 0,005)cm L1 = (1,005 ± 0,003) cm L2 = (12,003 ± 0,005) cm L3 = (1,05 ± 0,005) cm L4 = (15,005 ± 0,005) cm L5 = (7,0115 ± 0,005) cm Actividad. Encuentre la mayor y menor lectura de su vernier.

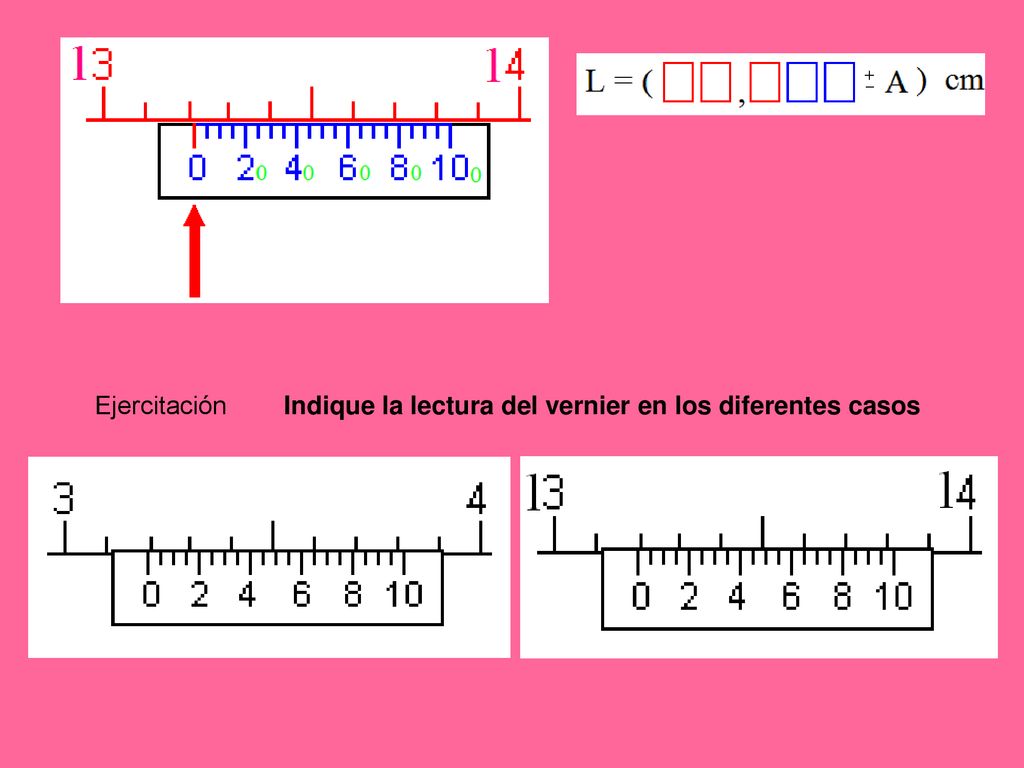

15 Ejercitación Indique la lectura del vernier en los diferentes casos

16

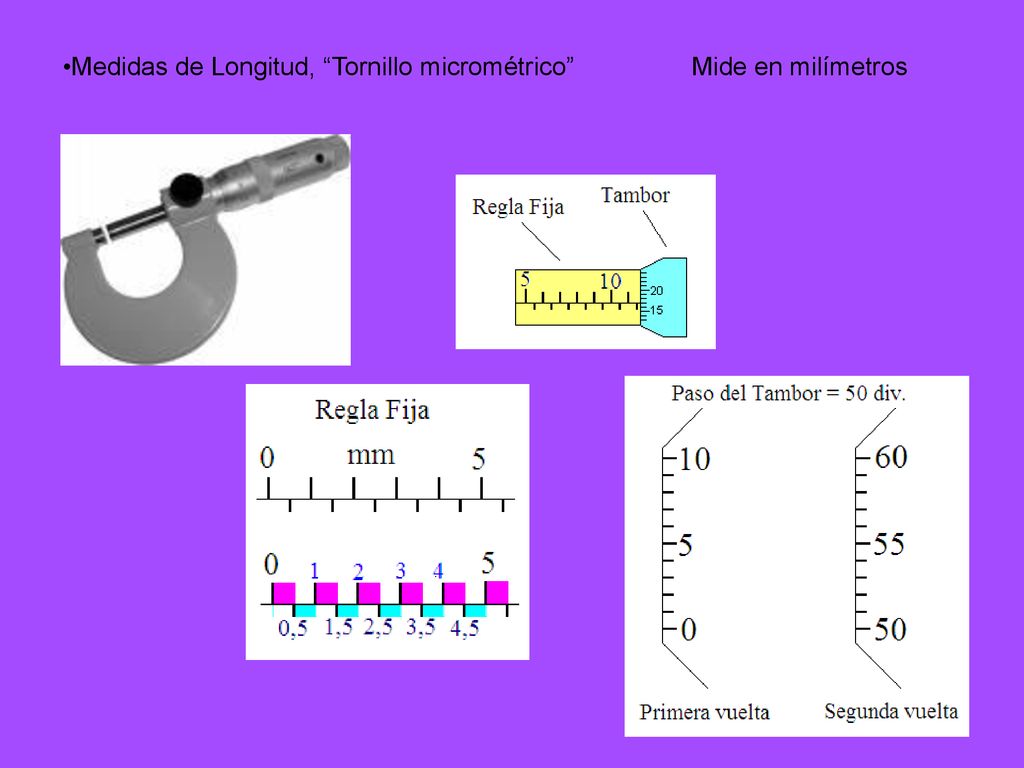

17 Medidas de Longitud, “Tornillo micrométrico”
Mide en milímetros

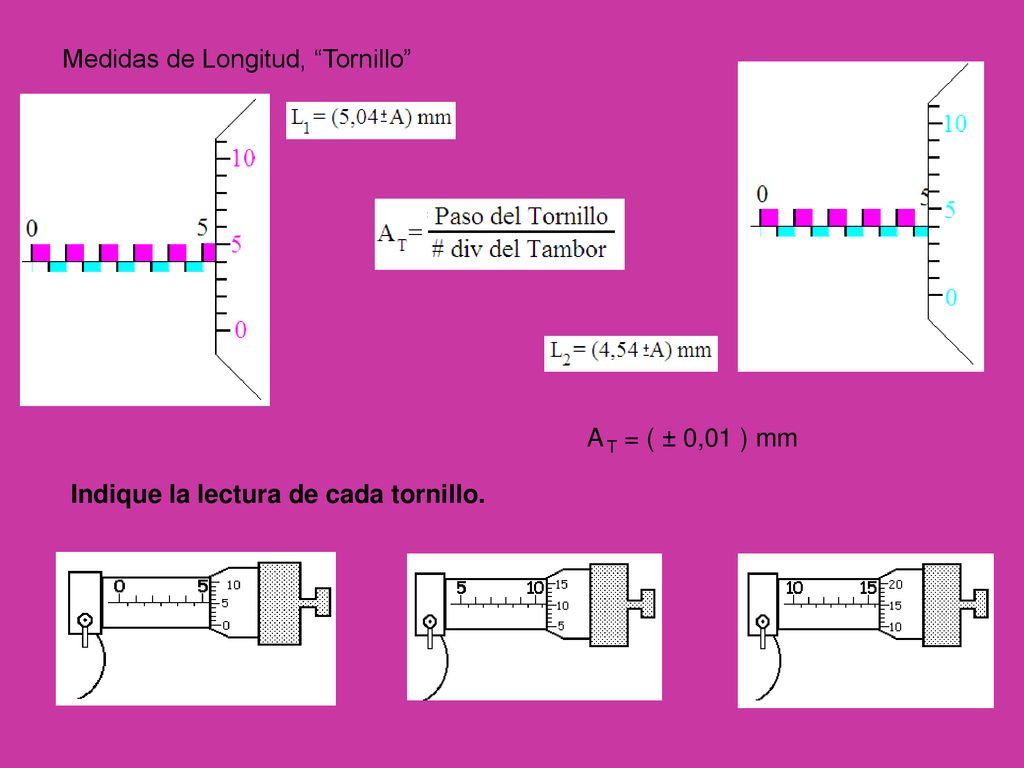

18 Medidas de Longitud, “Tornillo”
A T = ( ± 0,01 ) mm Indique la lectura de cada tornillo.

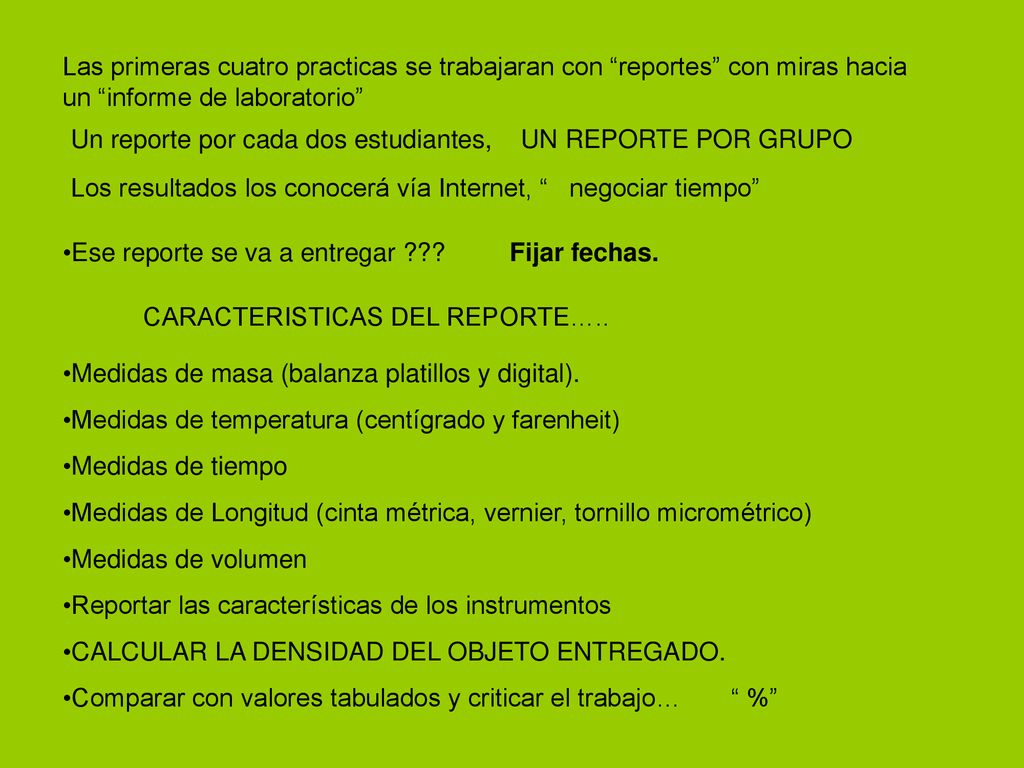

19 Las primeras cuatro practicas se trabajaran con “reportes” con miras hacia un “informe de laboratorio” Un reporte por cada dos estudiantes, UN REPORTE POR GRUPO Los resultados los conocerá vía Internet, “ negociar tiempo” Ese reporte se va a entregar ??? Fijar fechas. CARACTERISTICAS DEL REPORTE….. Medidas de masa (balanza platillos y digital). Medidas de temperatura (centígrado y farenheit) Medidas de tiempo Medidas de Longitud (cinta métrica, vernier, tornillo micrométrico) Medidas de volumen Reportar las características de los instrumentos CALCULAR LA DENSIDAD DEL OBJETO ENTREGADO. Comparar con valores tabulados y criticar el trabajo… “ %”

20 Forma de entrega: electrónicamente (e-mail)
Sanciones por retraso fin
