Presentación del tema: "CURSO DE LUCHA CONTRA INCENDIO OBJETIVO Repasar los conceptos básicos del la LCI y la utilización de los extintores portátiles."— Transcripción de la presentación:

1

2 CURSO DE LUCHA CONTRA INCENDIO

3 OBJETIVO Repasar los conceptos básicos del la LCI y la utilización de los extintores portátiles

4 MOTIVO Comprender los conceptos teóricos básicos que se utilizan en el desarrollo de los equipos utilizados en la LCI y aplicarlos para nuestra seguridad

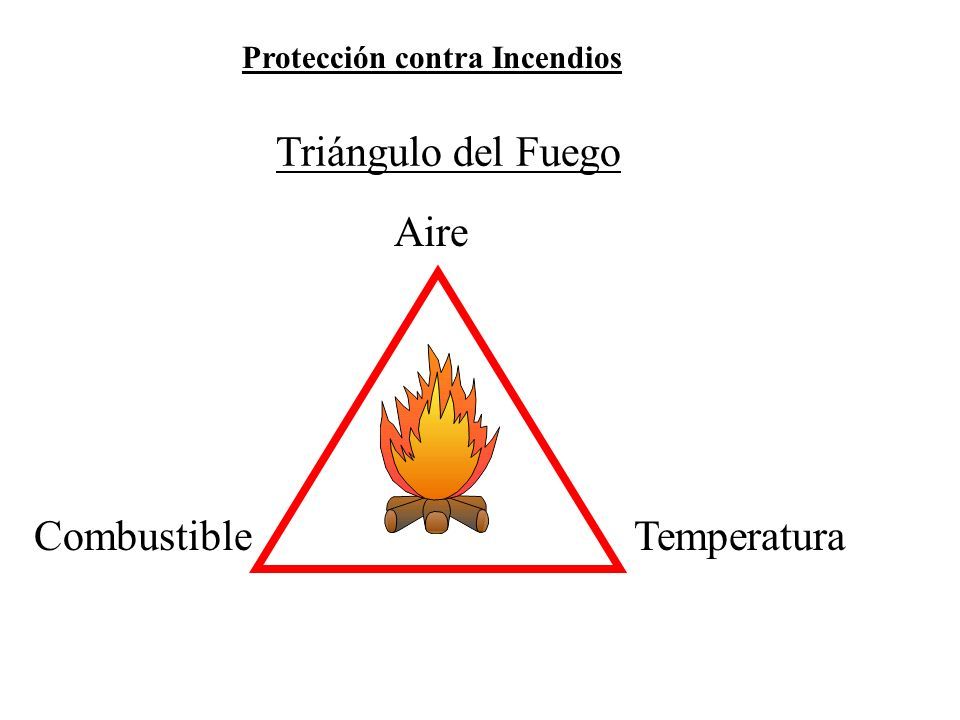

5 Triángulo del Fuego Protección contra Incendios Aire CombustibleTemperatura

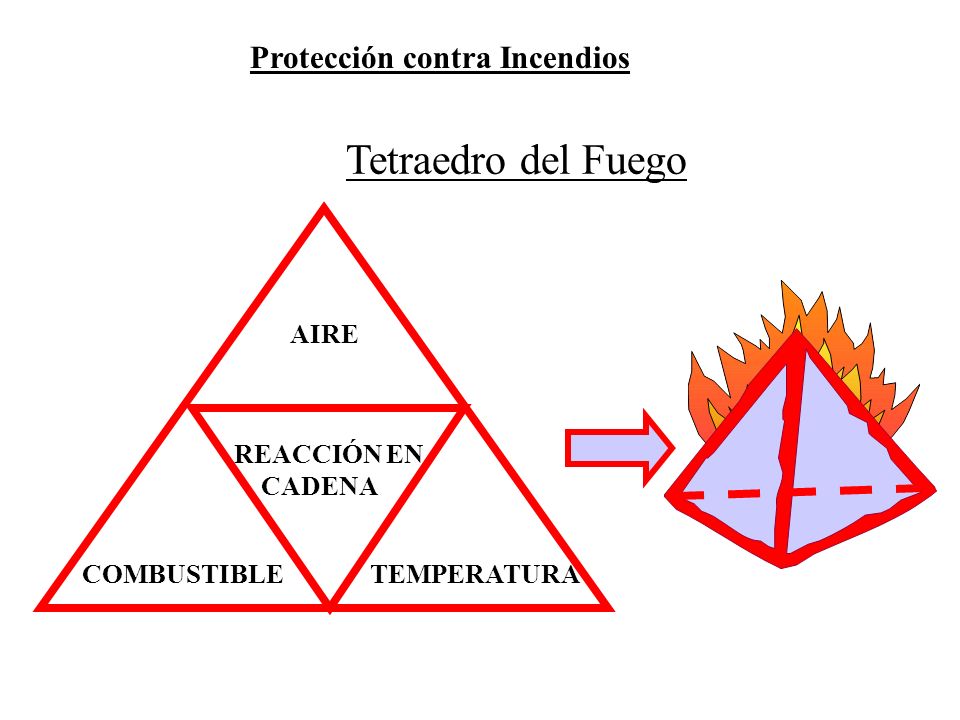

6 Tetraedro del Fuego COMBUSTIBLE AIRE TEMPERATURA REACCIÓN EN CADENA Protección contra Incendios

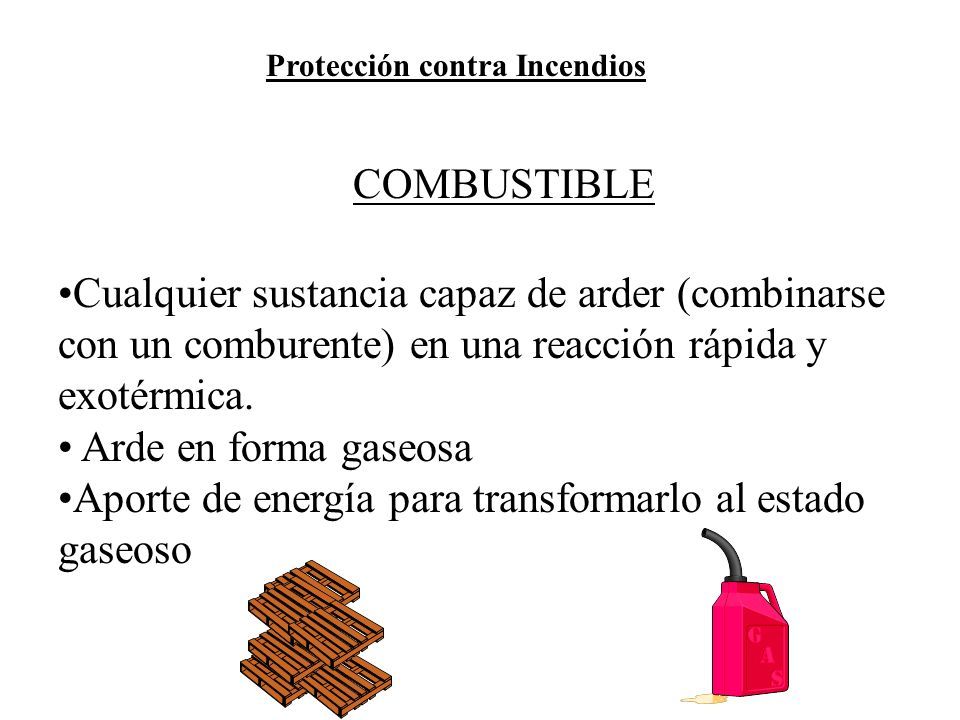

7 COMBUSTIBLE Cualquier sustancia capaz de arder (combinarse con un comburente) en una reacción rápida y exotérmica. Arde en forma gaseosa Aporte de energía para transformarlo al estado gaseoso Protección contra Incendios

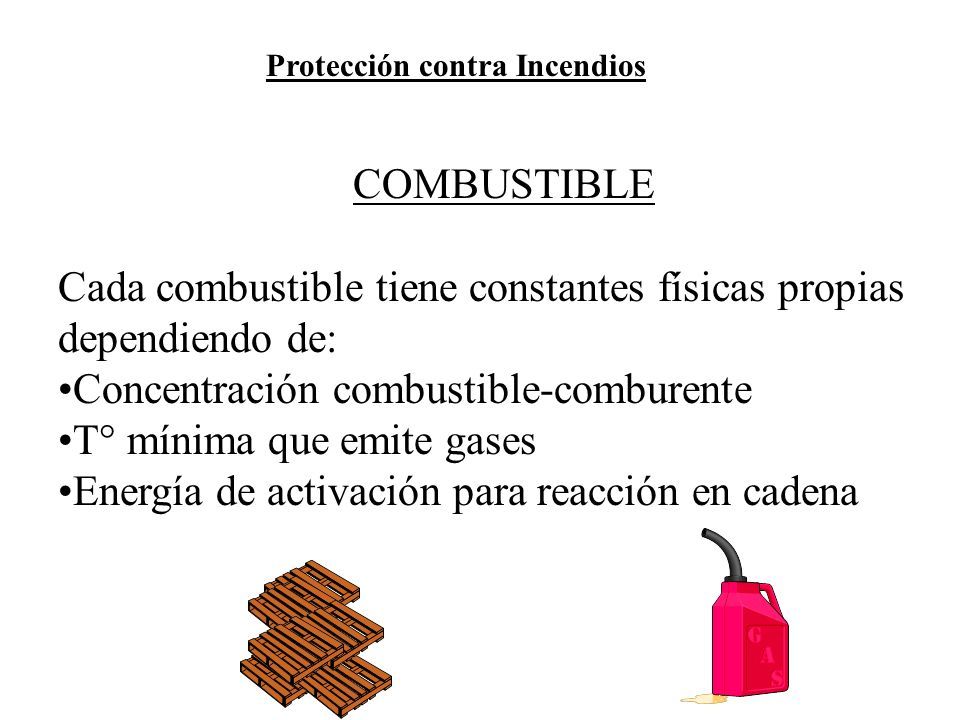

8 COMBUSTIBLE Cada combustible tiene constantes físicas propias dependiendo de: Concentración combustible-comburente T° mínima que emite gases Energía de activación para reacción en cadena Protección contra Incendios

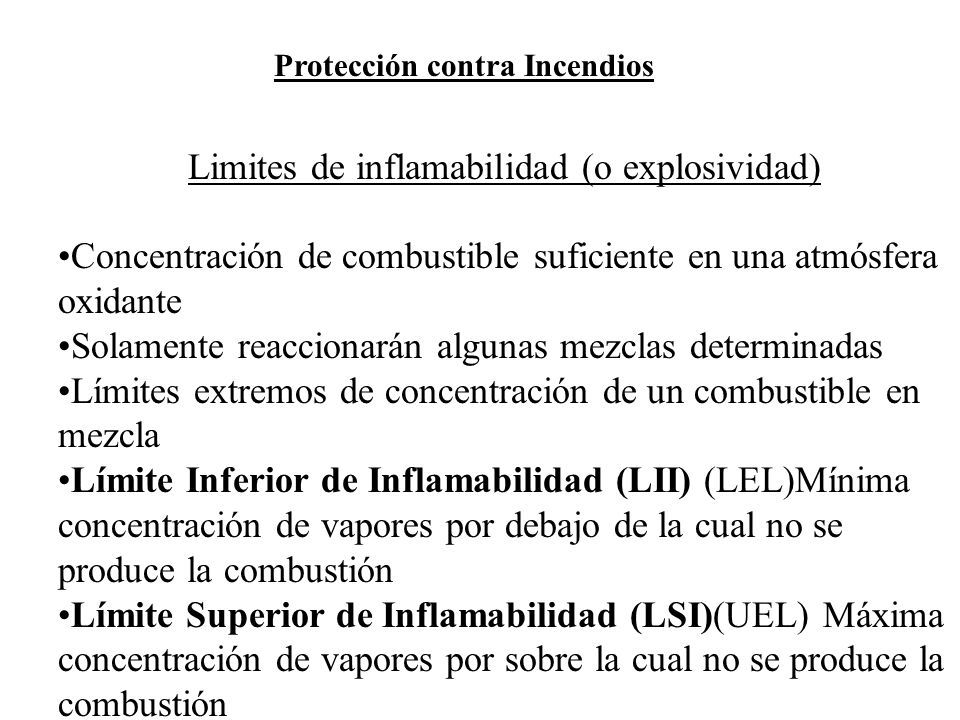

9 Limites de inflamabilidad (o explosividad) Concentración de combustible suficiente en una atmósfera oxidante Solamente reaccionarán algunas mezclas determinadas Límites extremos de concentración de un combustible en mezcla Límite Inferior de Inflamabilidad (LII) (LEL)Mínima concentración de vapores por debajo de la cual no se produce la combustión Límite Superior de Inflamabilidad (LSI)(UEL) Máxima concentración de vapores por sobre la cual no se produce la combustión Protección contra Incendios

10 Isopropilamina 47 °C Alcohol 18.2 °C Tolueno 4.4 °C Protección contra Incendios Combustibles Inflamables 60.5 °C 39 °C USA Punto de inflamación (Flashpoint) Temperatura mínima para que un combustible emita vapores para inflamarse

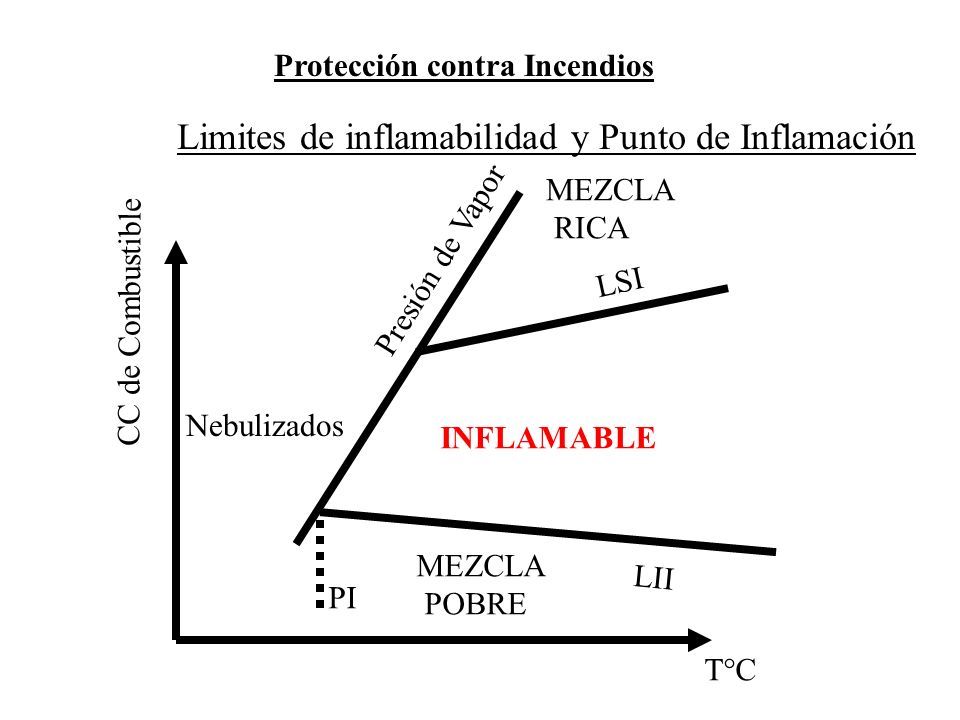

11 Limites de inflamabilidad y Punto de Inflamación Protección contra Incendios Nebulizados Presión de Vapor LII LSI T°C CC de Combustible PI MEZCLA RICA MEZCLA POBRE INFLAMABLE

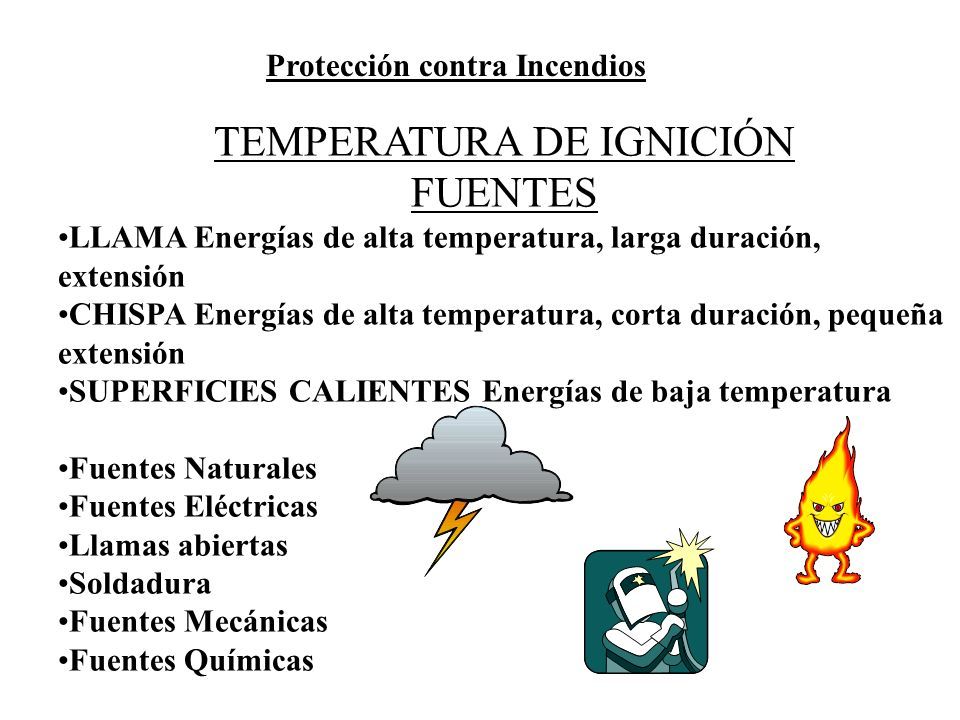

12 TEMPERATURA DE IGNICIÓN FUENTES LLAMA Energías de alta temperatura, larga duración, extensión CHISPA Energías de alta temperatura, corta duración, pequeña extensión SUPERFICIES CALIENTES Energías de baja temperatura Fuentes Naturales Fuentes Eléctricas Llamas abiertas Soldadura Fuentes Mecánicas Fuentes Químicas Protección contra Incendios

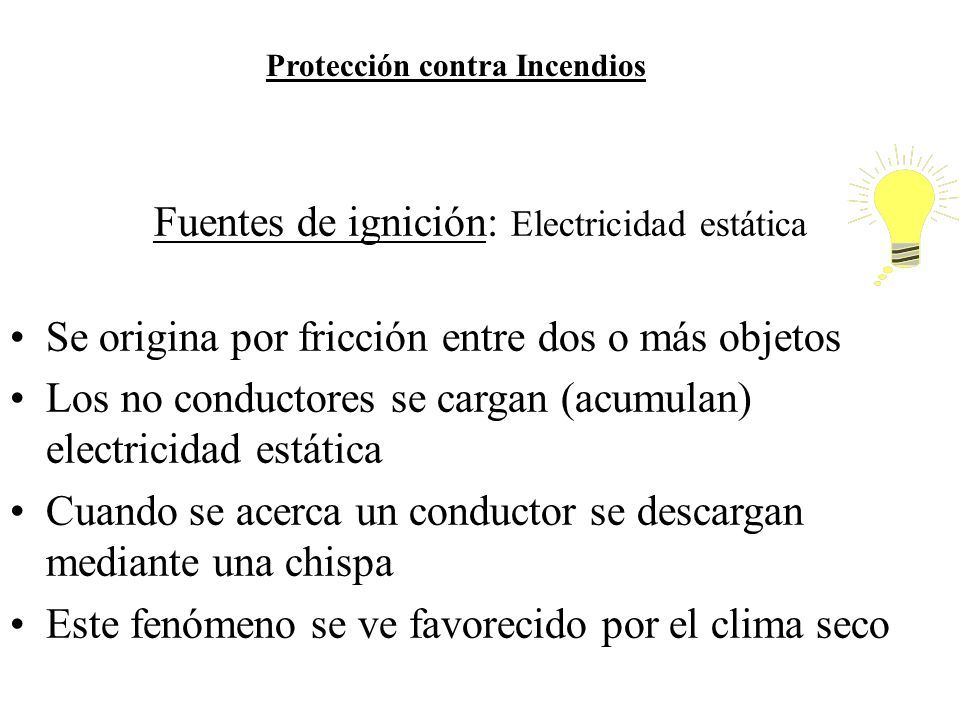

13 Fuentes de ignición: Electricidad estática Se origina por fricción entre dos o más objetos Los no conductores se cargan (acumulan) electricidad estática Cuando se acerca un conductor se descargan mediante una chispa Este fenómeno se ve favorecido por el clima seco Protección contra Incendios

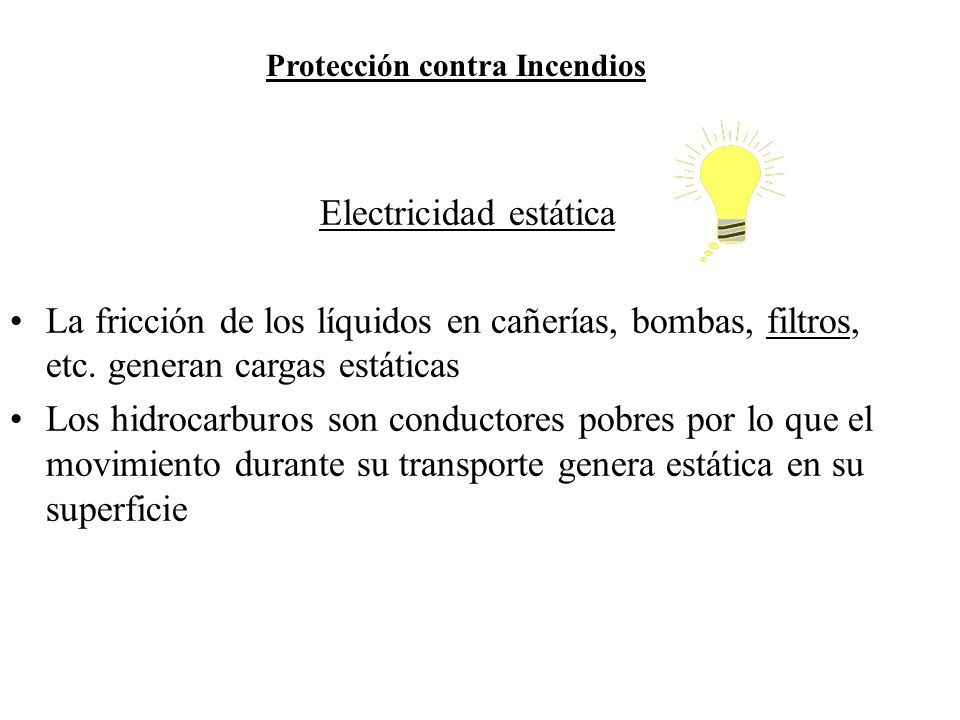

14 Electricidad estática La fricción de los líquidos en cañerías, bombas, filtros, etc. generan cargas estáticas Los hidrocarburos son conductores pobres por lo que el movimiento durante su transporte genera estática en su superficie Protección contra Incendios

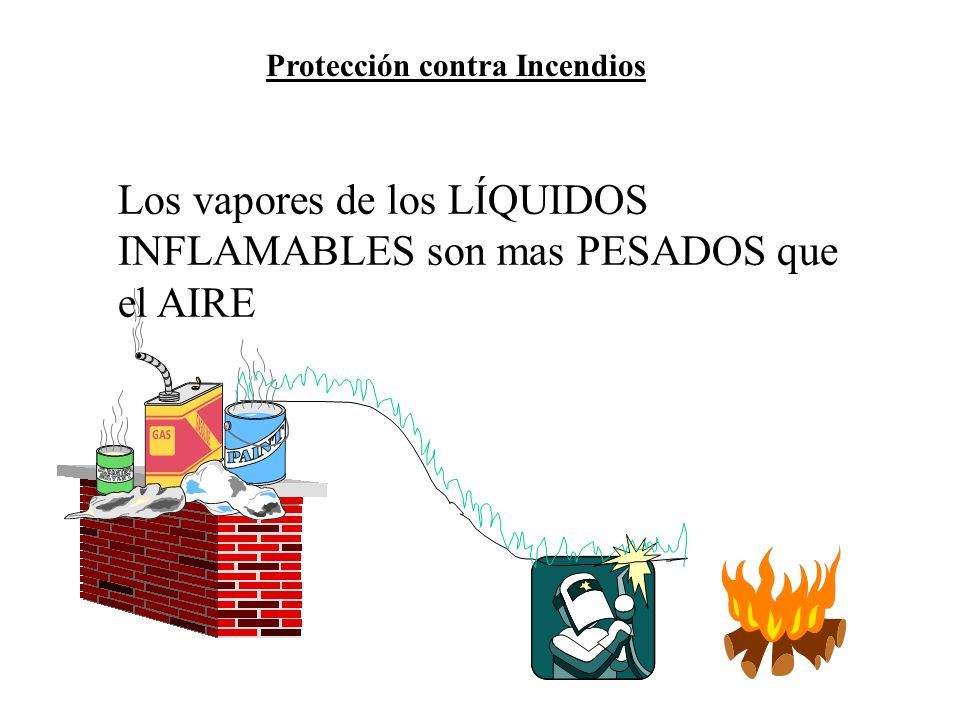

15 Los vapores de los LÍQUIDOS INFLAMABLES son mas PESADOS que el AIRE Protección contra Incendios

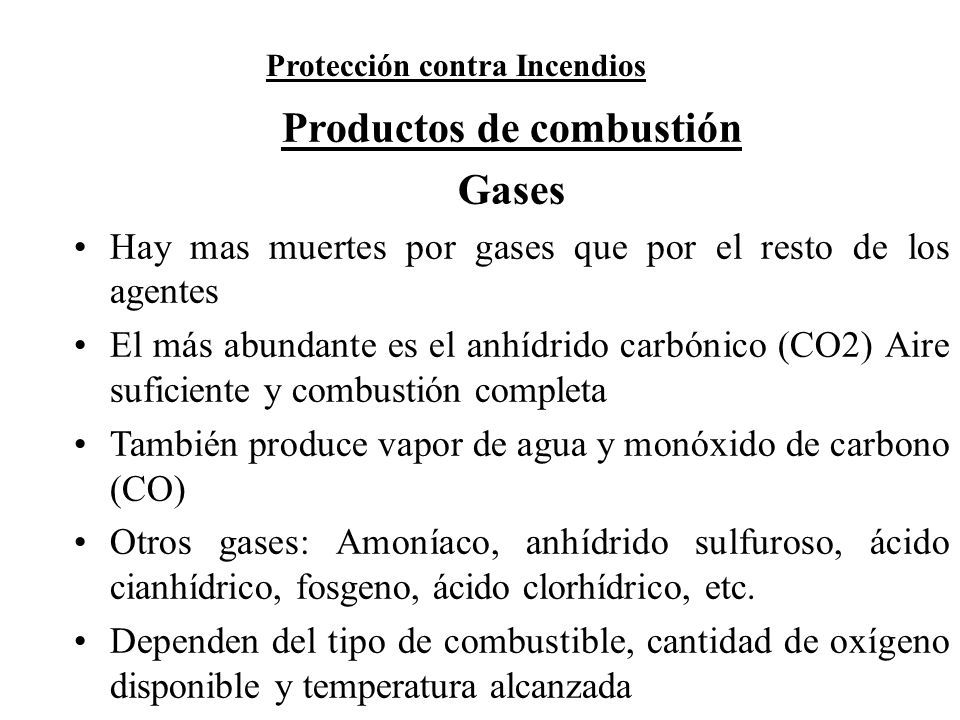

16 Productos de combustión Gases Hay mas muertes por gases que por el resto de los agentes El más abundante es el anhídrido carbónico (CO2) Aire suficiente y combustión completa También produce vapor de agua y monóxido de carbono (CO) Otros gases: Amoníaco, anhídrido sulfuroso, ácido cianhídrico, fosgeno, ácido clorhídrico, etc. Dependen del tipo de combustible, cantidad de oxígeno disponible y temperatura alcanzada Protección contra Incendios

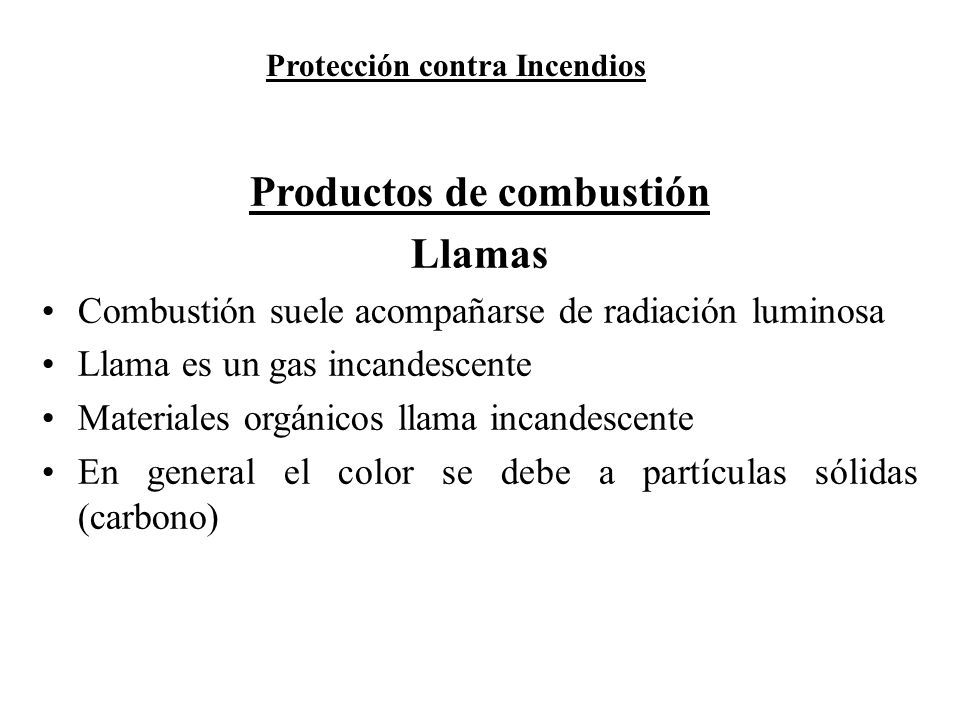

17 Productos de combustión Llamas Combustión suele acompañarse de radiación luminosa Llama es un gas incandescente Materiales orgánicos llama incandescente En general el color se debe a partículas sólidas (carbono) Protección contra Incendios

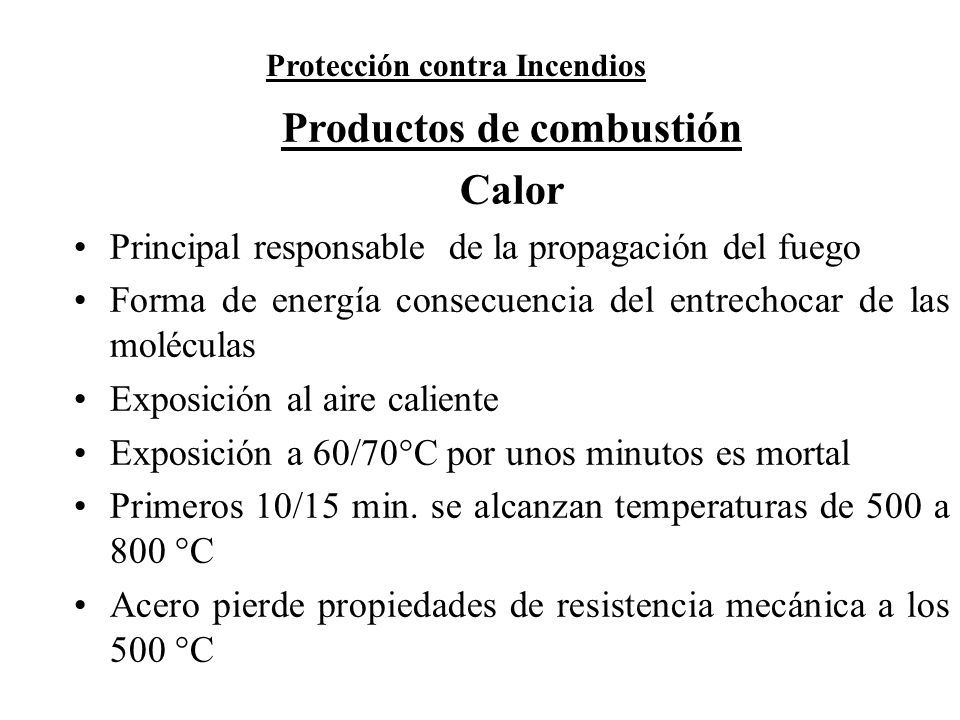

18 Productos de combustión Calor Principal responsable de la propagación del fuego Forma de energía consecuencia del entrechocar de las moléculas Exposición al aire caliente Exposición a 60/70°C por unos minutos es mortal Primeros 10/15 min. se alcanzan temperaturas de 500 a 800 °C Acero pierde propiedades de resistencia mecánica a los 500 °C Protección contra Incendios

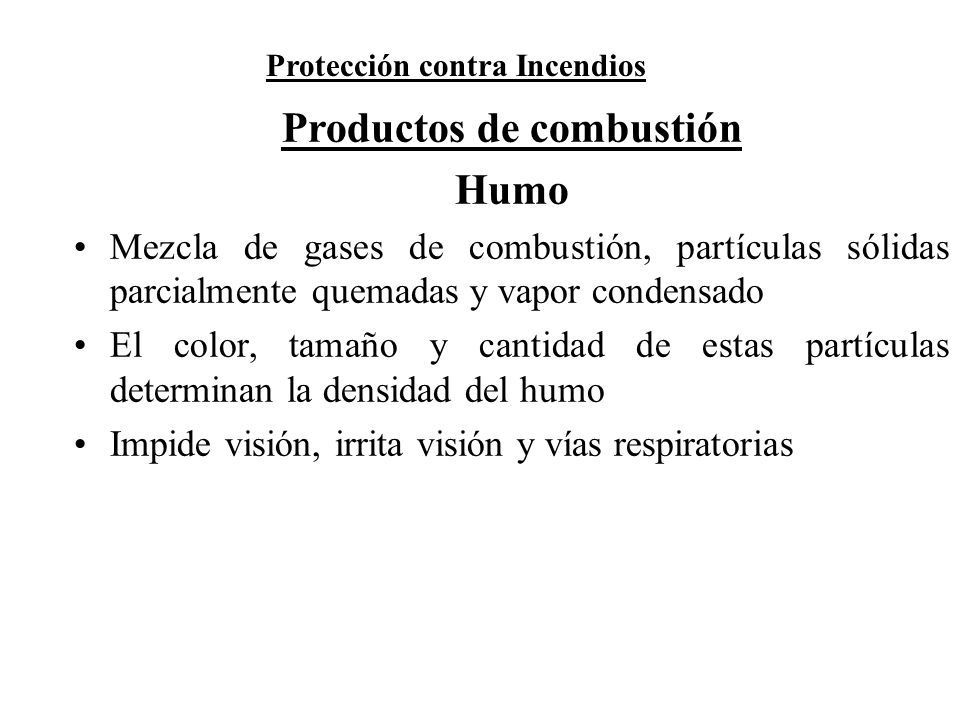

19 Productos de combustión Humo Mezcla de gases de combustión, partículas sólidas parcialmente quemadas y vapor condensado El color, tamaño y cantidad de estas partículas determinan la densidad del humo Impide visión, irrita visión y vías respiratorias Protección contra Incendios

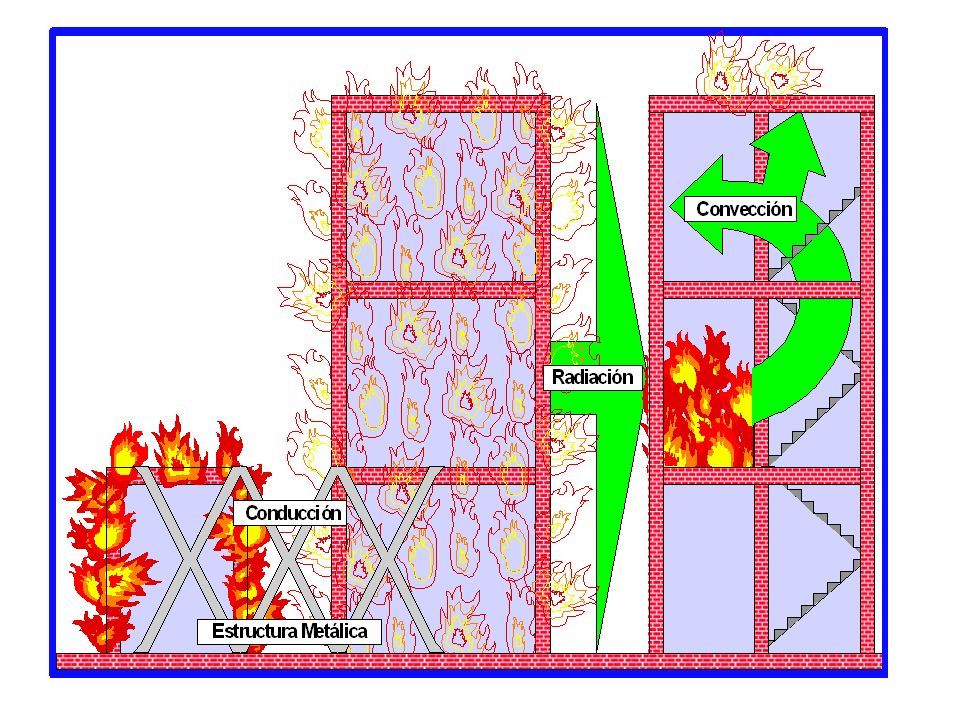

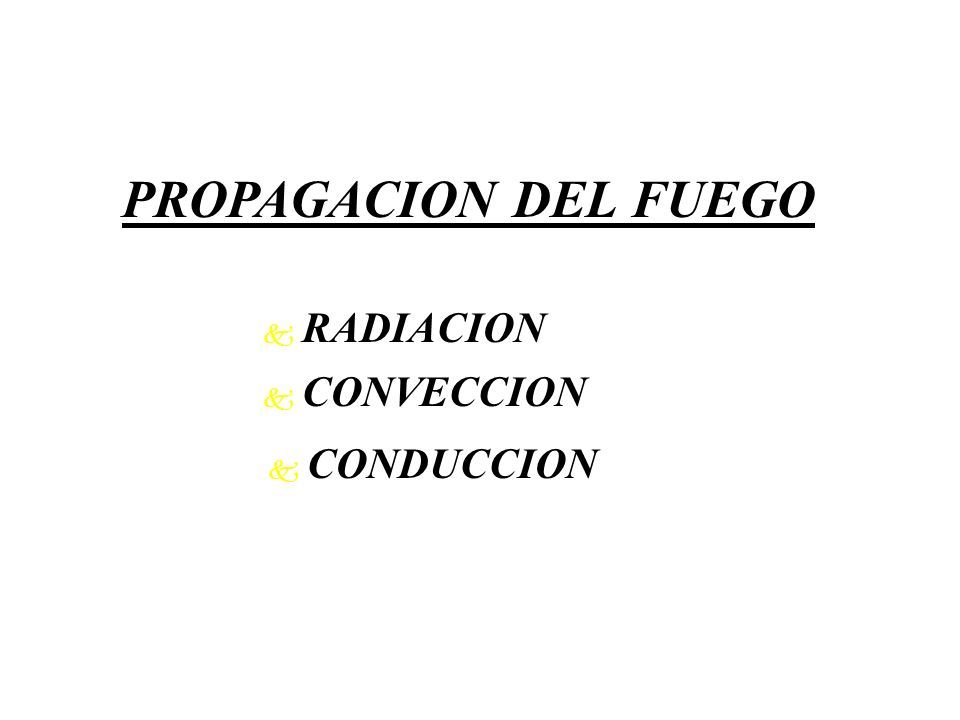

20 PROPAGACION DEL FUEGO k RADIACION k CONVECCION k CONDUCCION

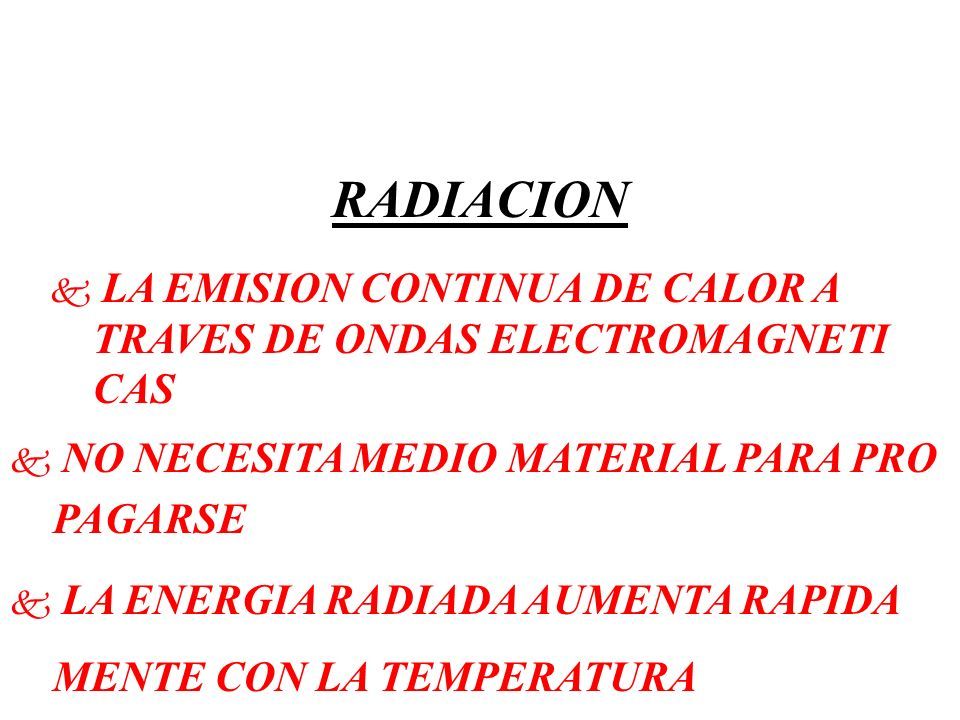

21 RADIACION k LA EMISION CONTINUA DE CALOR A TRAVES DE ONDAS ELECTROMAGNETI CAS k NO NECESITA MEDIO MATERIAL PARA PRO PAGARSE k LA ENERGIA RADIADA AUMENTA RAPIDA MENTE CON LA TEMPERATURA

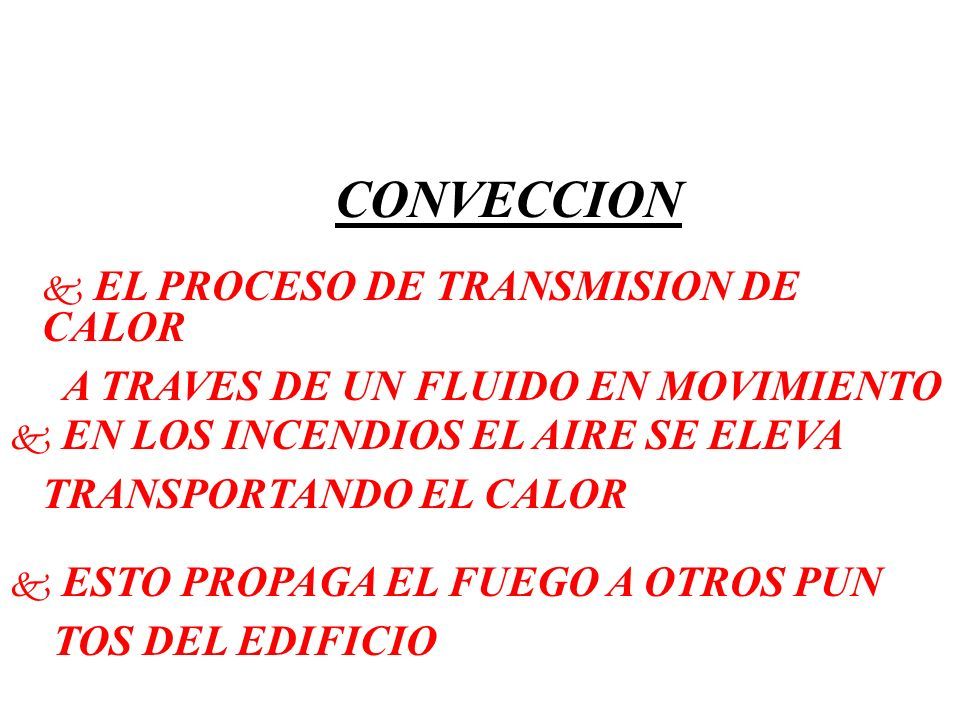

22 CONVECCION k EL PROCESO DE TRANSMISION DE CALOR A TRAVES DE UN FLUIDO EN MOVIMIENTO k EN LOS INCENDIOS EL AIRE SE ELEVA TRANSPORTANDO EL CALOR k ESTO PROPAGA EL FUEGO A OTROS PUN TOS DEL EDIFICIO

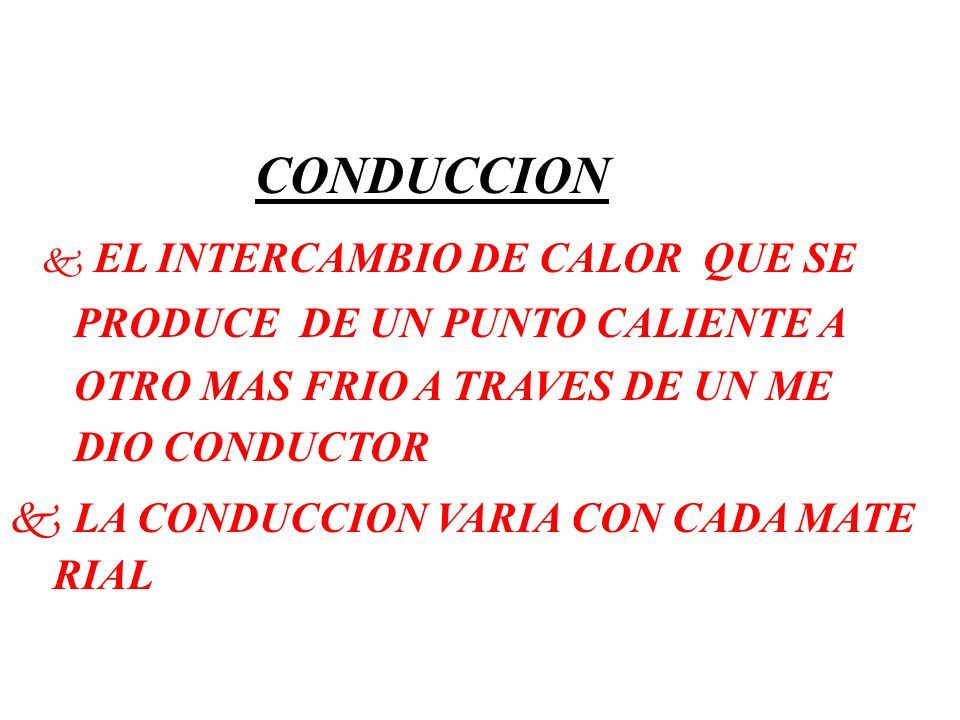

23 CONDUCCION k EL INTERCAMBIO DE CALOR QUE SE PRODUCE DE UN PUNTO CALIENTE A OTRO MAS FRIO A TRAVES DE UN ME DIO CONDUCTOR k LA CONDUCCION VARIA CON CADA MATE RIAL

24

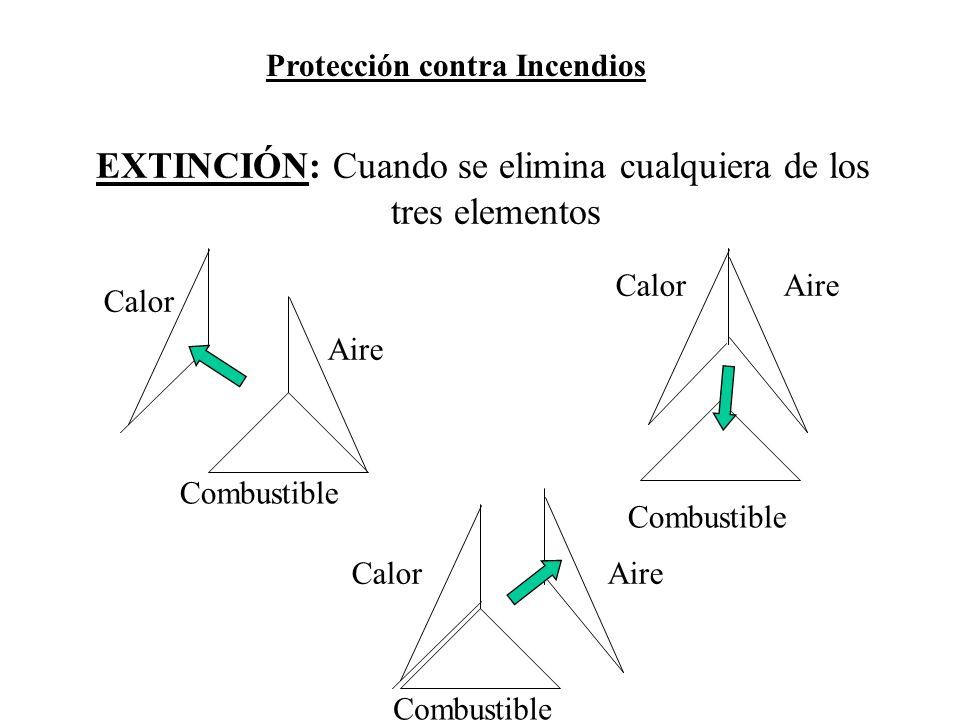

25 EXTINCIÓN: Cuando se elimina cualquiera de los tres elementos Calor Aire Combustible AireCalor Combustible Calor Combustible Aire Protección contra Incendios

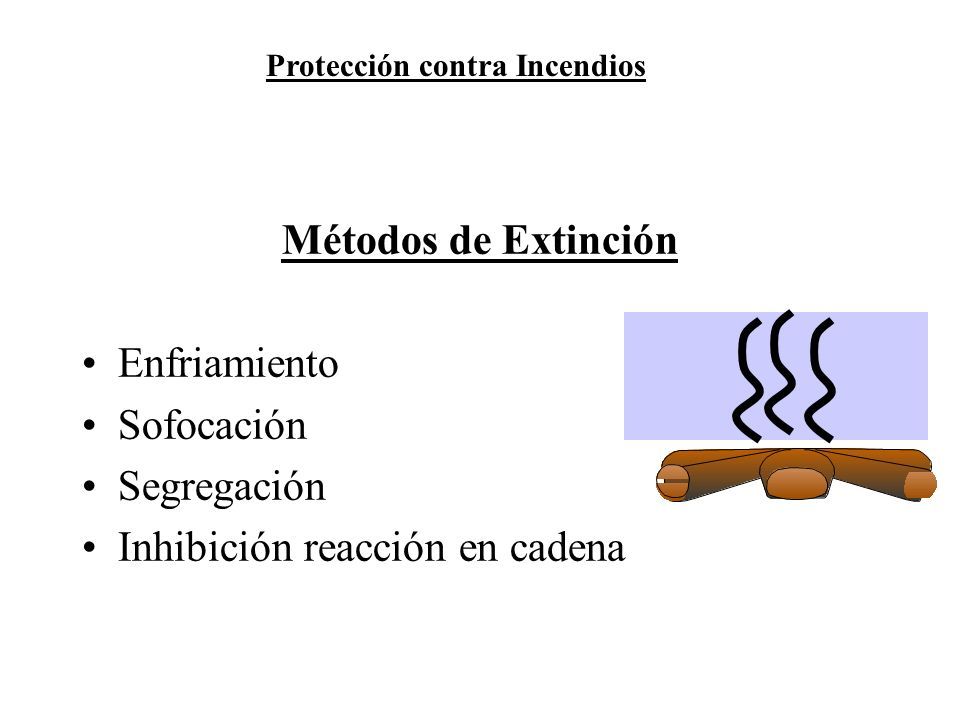

26 Métodos de Extinción Enfriamiento Sofocación Segregación Inhibición reacción en cadena Protección contra Incendios

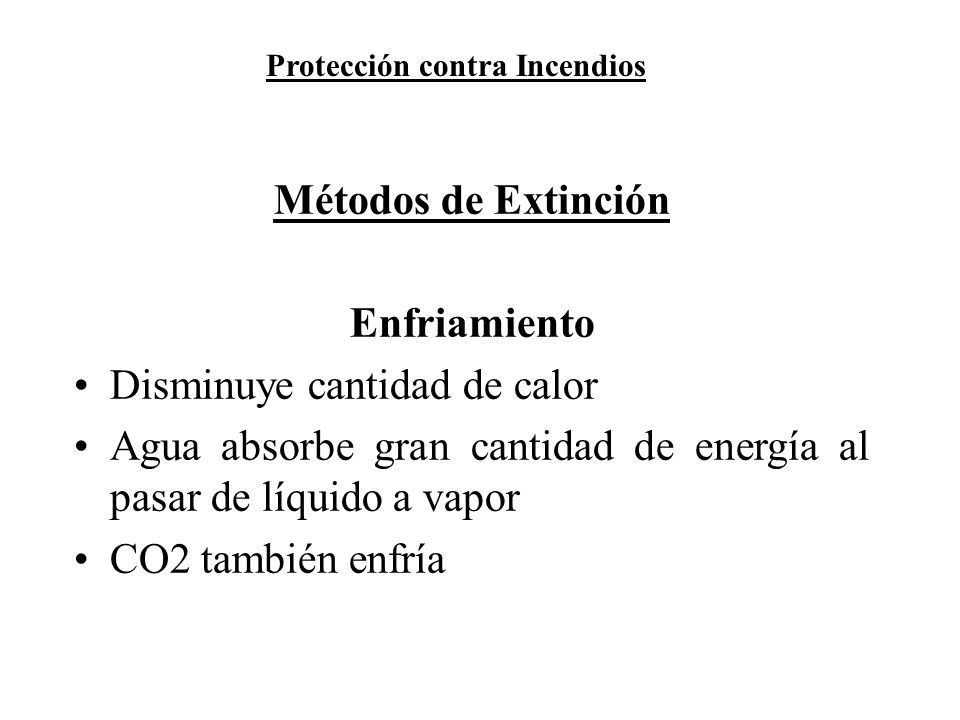

27 Métodos de Extinción Enfriamiento Disminuye cantidad de calor Agua absorbe gran cantidad de energía al pasar de líquido a vapor CO2 también enfría Protección contra Incendios

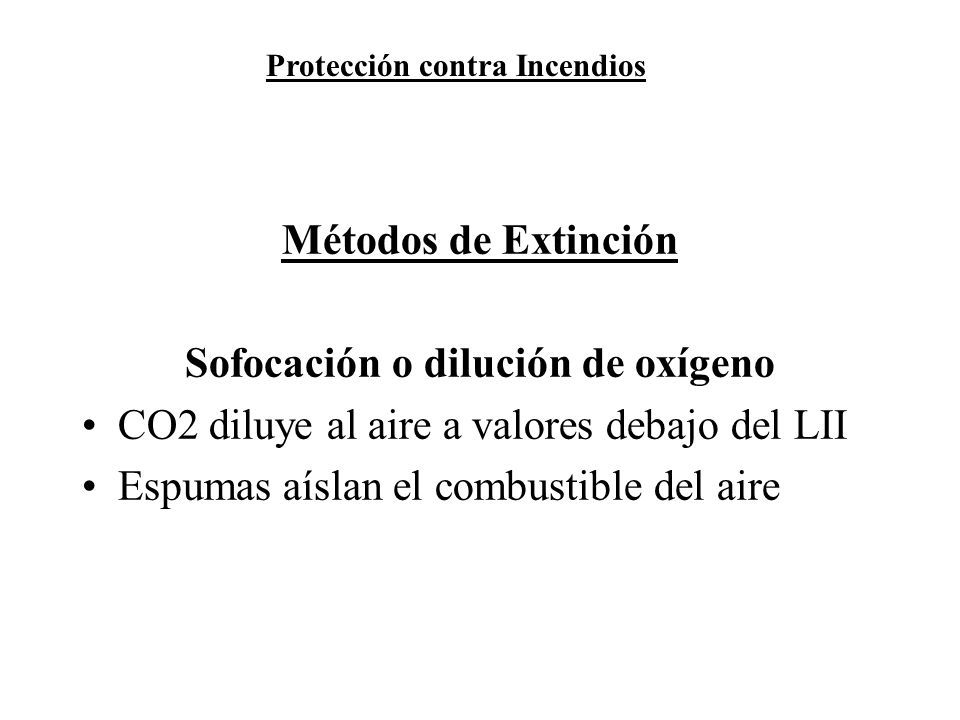

28 Métodos de Extinción Sofocación o dilución de oxígeno CO2 diluye al aire a valores debajo del LII Espumas aíslan el combustible del aire Protección contra Incendios

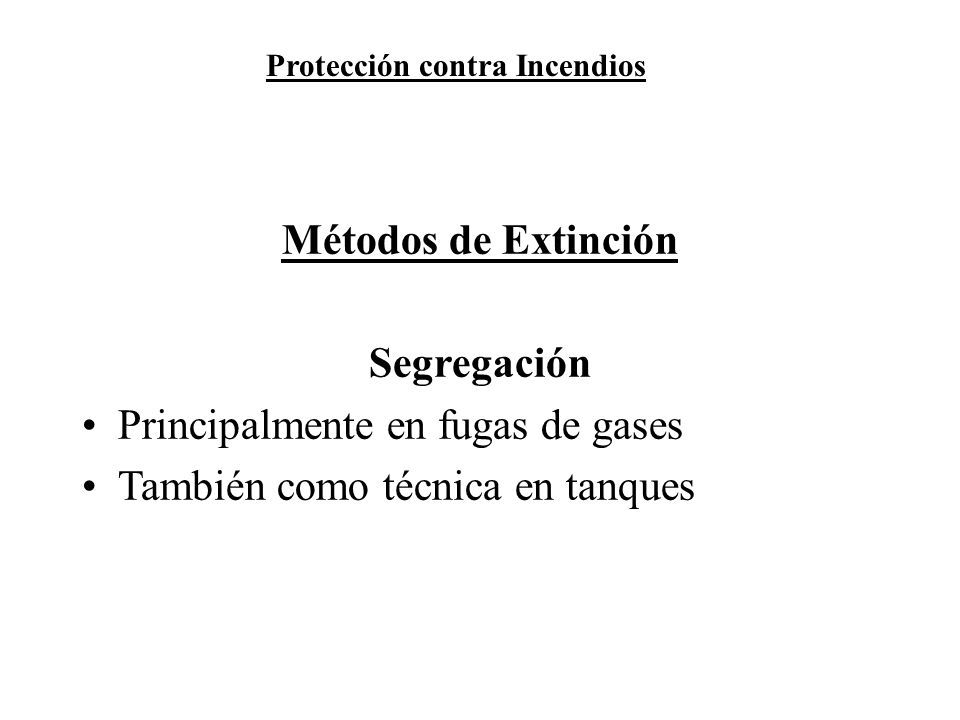

29 Métodos de Extinción Segregación Principalmente en fugas de gases También como técnica en tanques Protección contra Incendios

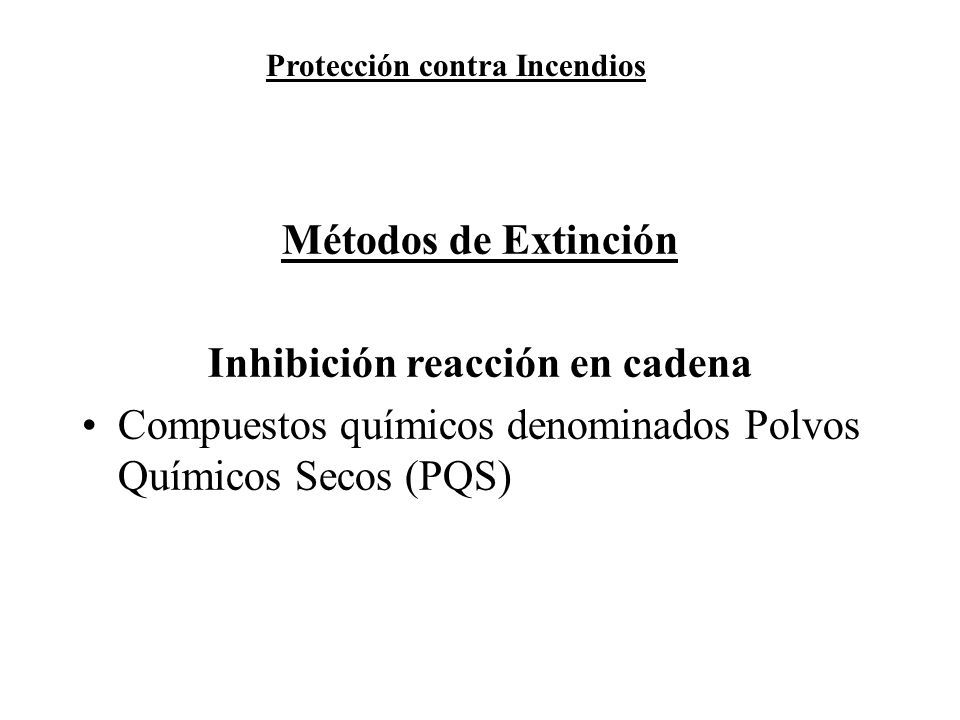

30 Métodos de Extinción Inhibición reacción en cadena Compuestos químicos denominados Polvos Químicos Secos (PQS) Protección contra Incendios

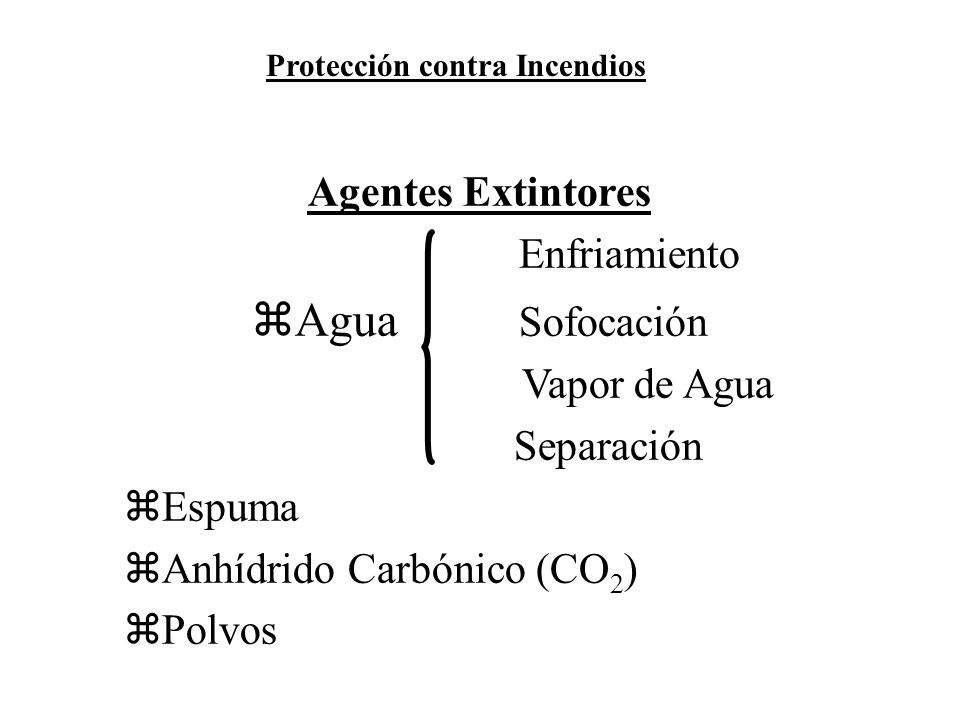

31 Agentes Extintores Enfriamiento zAgua Sofocación Vapor de Agua Separación zEspuma zAnhídrido Carbónico (CO 2 ) zPolvos Protección contra Incendios

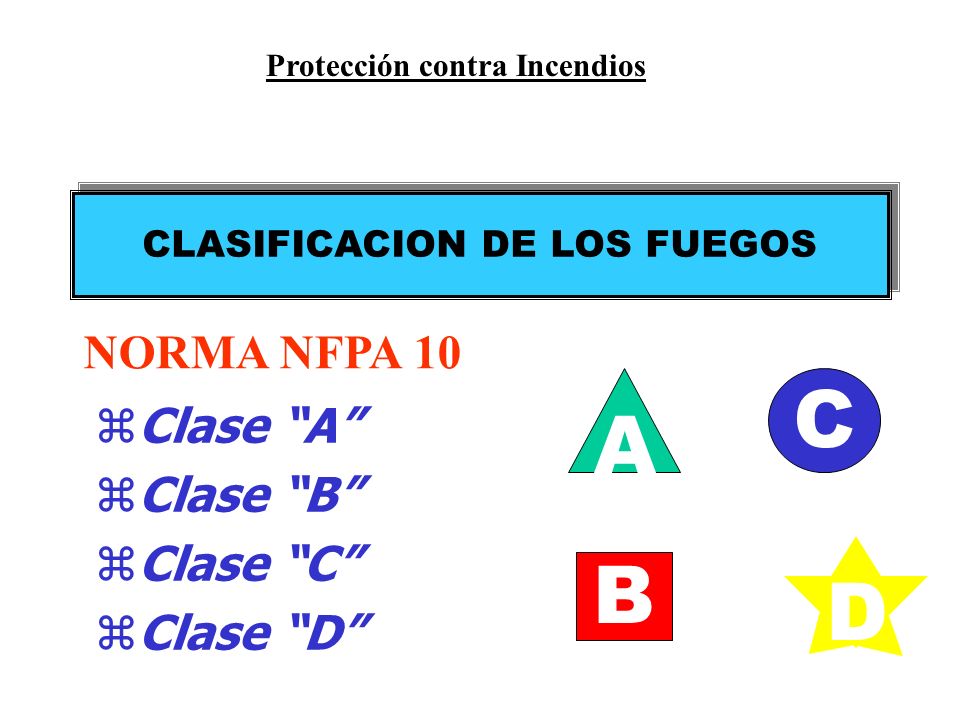

32 zClase “A” zClase “B” zClase “C” zClase “D” NORMA NFPA 10 CLASIFICACION DE LOS FUEGOS Protección contra Incendios A B C D

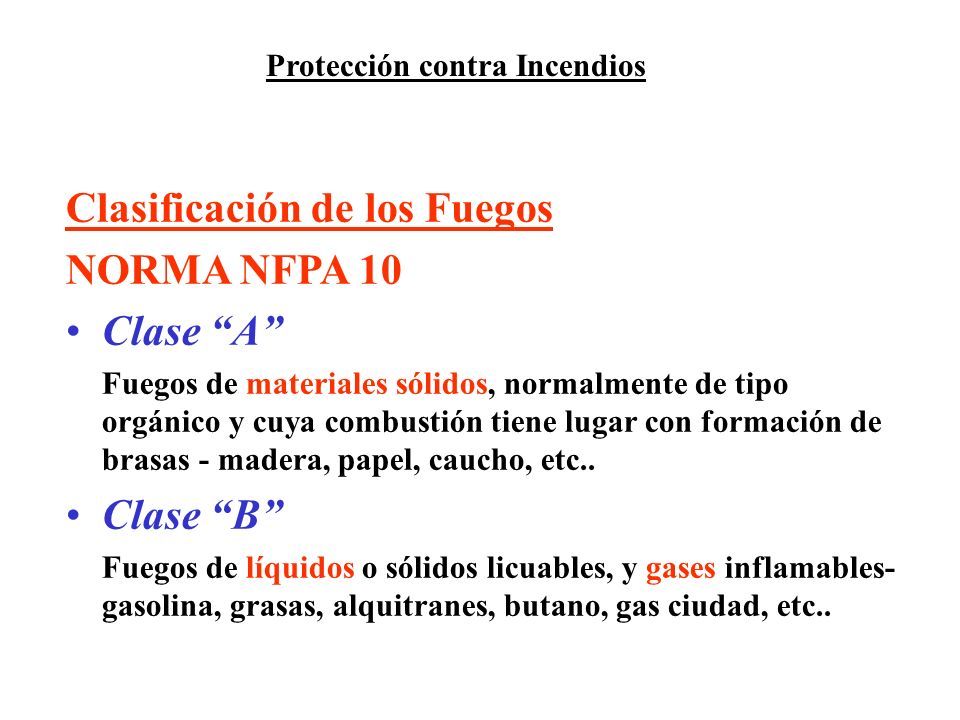

33 Clasificación de los Fuegos NORMA NFPA 10 Clase “A” Fuegos de materiales sólidos, normalmente de tipo orgánico y cuya combustión tiene lugar con formación de brasas - madera, papel, caucho, etc.. Clase “B” Fuegos de líquidos o sólidos licuables, y gases inflamables- gasolina, grasas, alquitranes, butano, gas ciudad, etc.. Protección contra Incendios

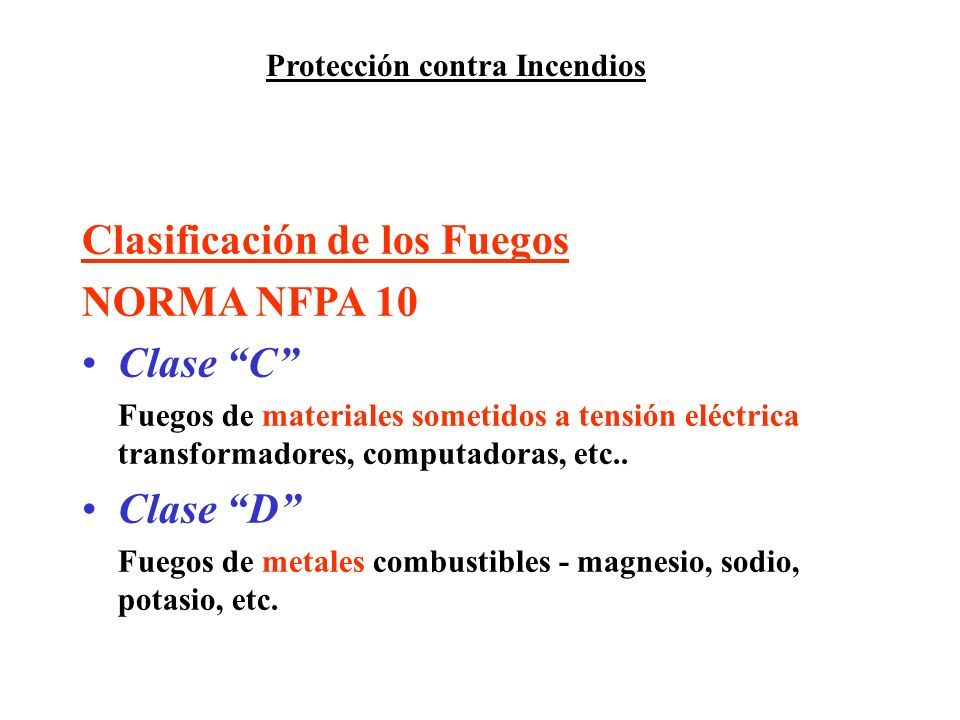

34 Clasificación de los Fuegos NORMA NFPA 10 Clase “C” Fuegos de materiales sometidos a tensión eléctrica transformadores, computadoras, etc.. Clase “D” Fuegos de metales combustibles - magnesio, sodio, potasio, etc. Protección contra Incendios

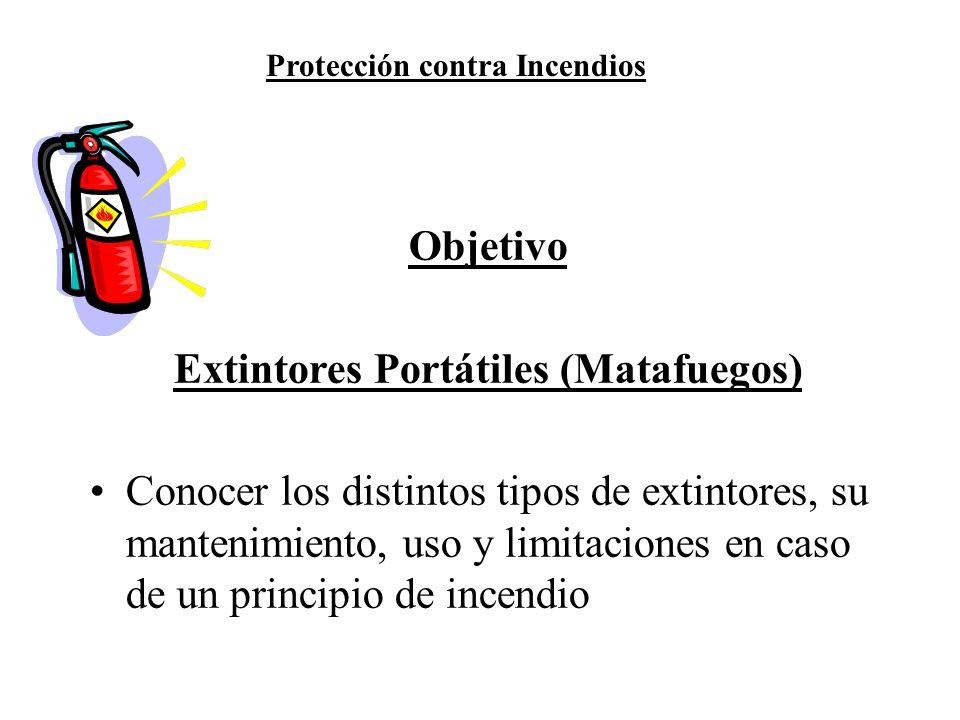

35 Objetivo Extintores Portátiles (Matafuegos) Conocer los distintos tipos de extintores, su mantenimiento, uso y limitaciones en caso de un principio de incendio Protección contra Incendios

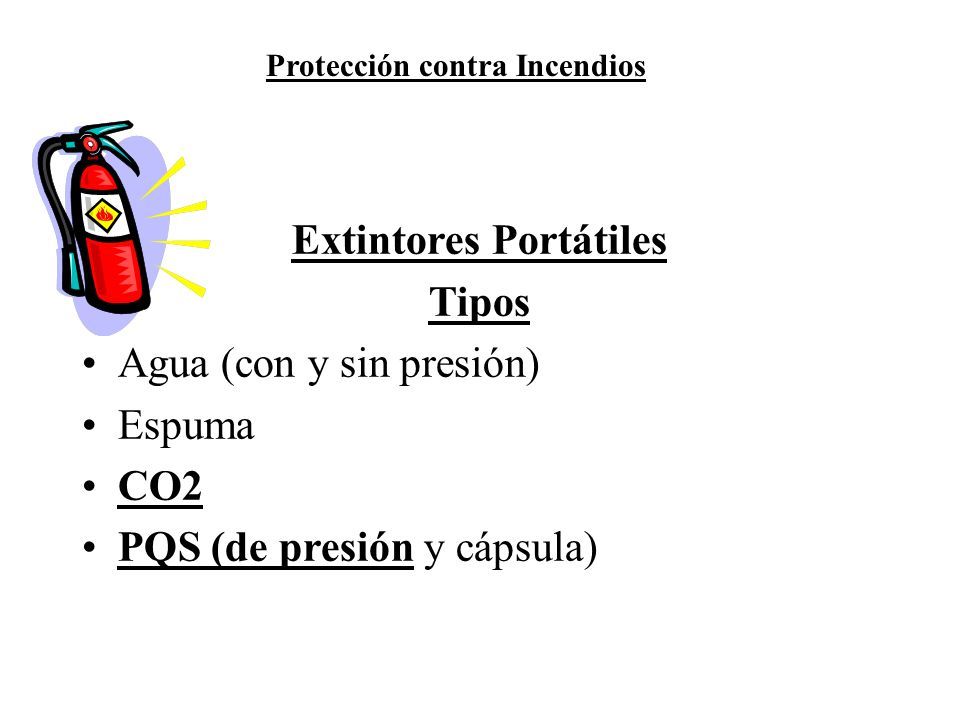

36 Extintores Portátiles Tipos Agua (con y sin presión) Espuma CO2 PQS (de presión y cápsula) Protección contra Incendios

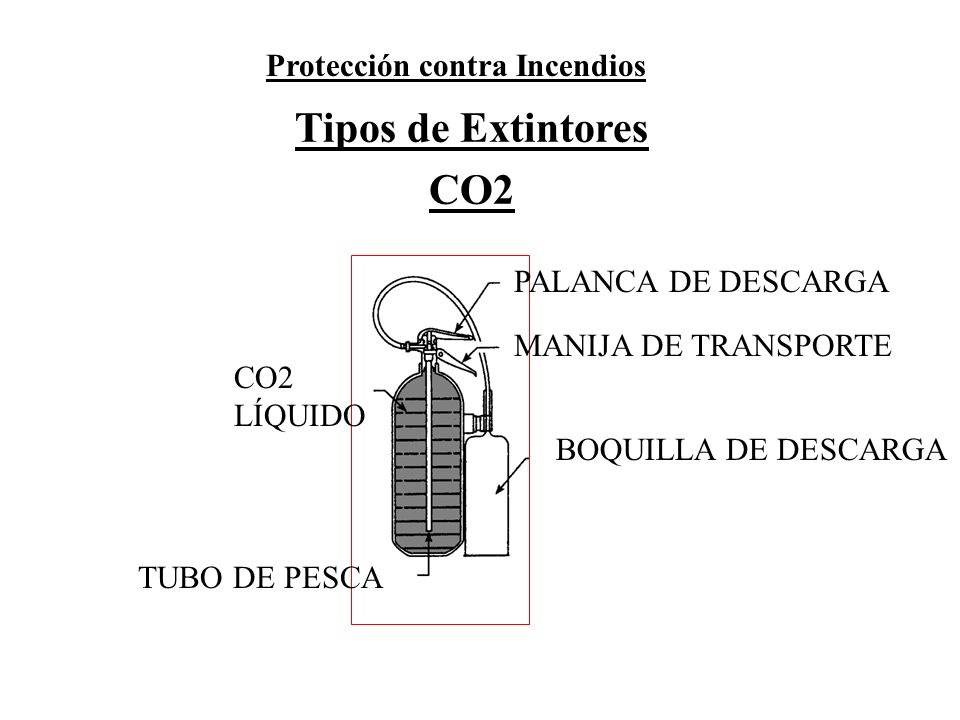

37 Tipos de Extintores CO2 Protección contra Incendios PALANCA DE DESCARGA MANIJA DE TRANSPORTE BOQUILLA DE DESCARGA CO2 LÍQUIDO TUBO DE PESCA

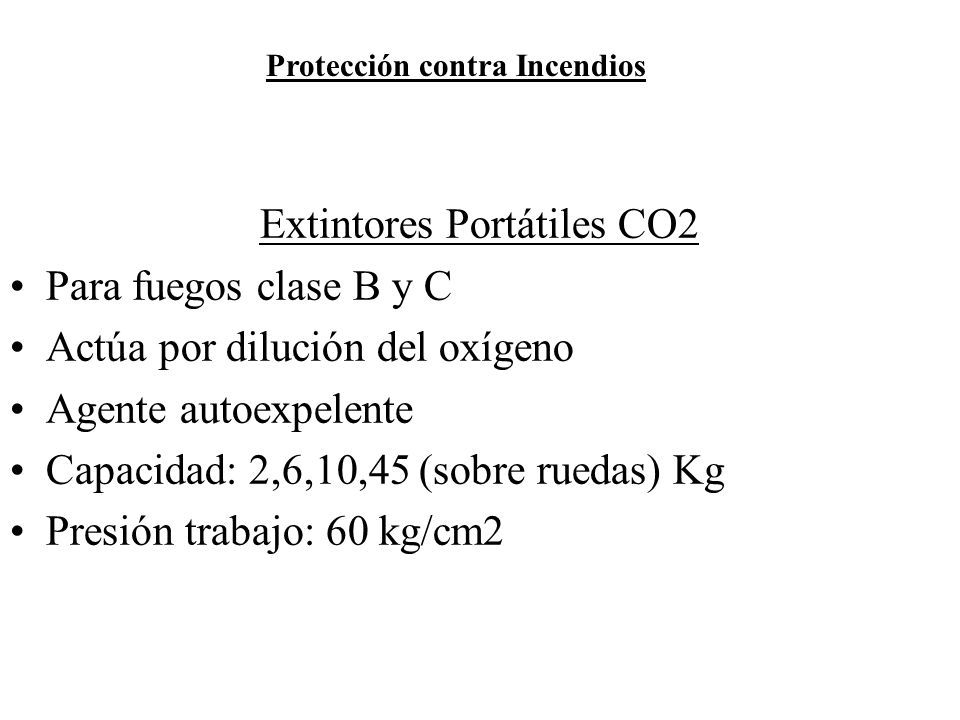

38 Extintores Portátiles CO2 Para fuegos clase B y C Actúa por dilución del oxígeno Agente autoexpelente Capacidad: 2,6,10,45 (sobre ruedas) Kg Presión trabajo: 60 kg/cm2 Protección contra Incendios

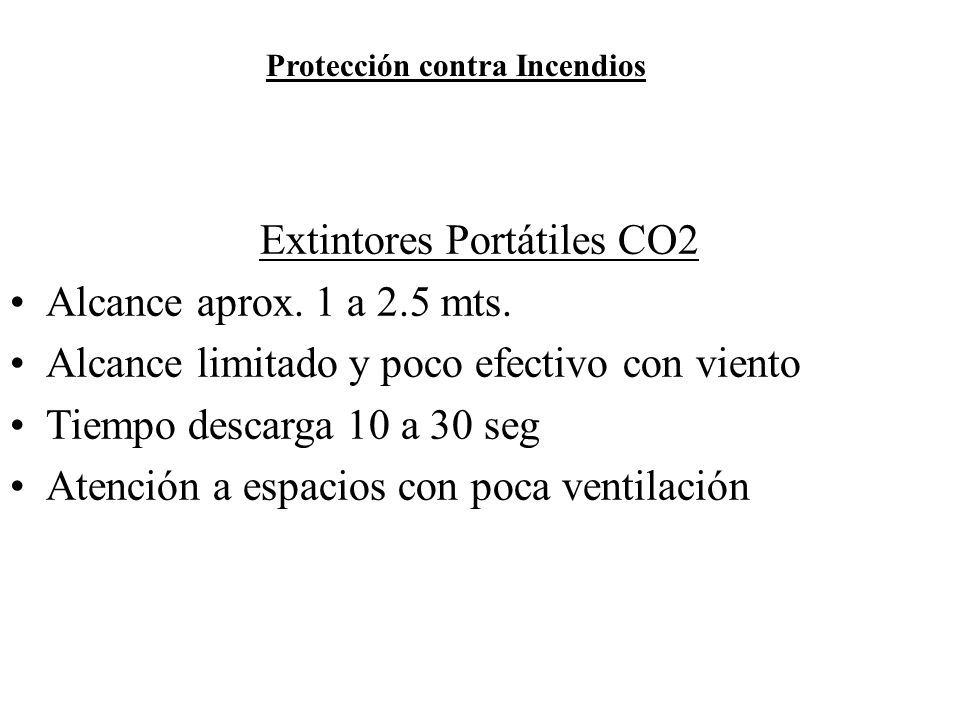

39 Extintores Portátiles CO2 Alcance aprox. 1 a 2.5 mts. Alcance limitado y poco efectivo con viento Tiempo descarga 10 a 30 seg Atención a espacios con poca ventilación Protección contra Incendios

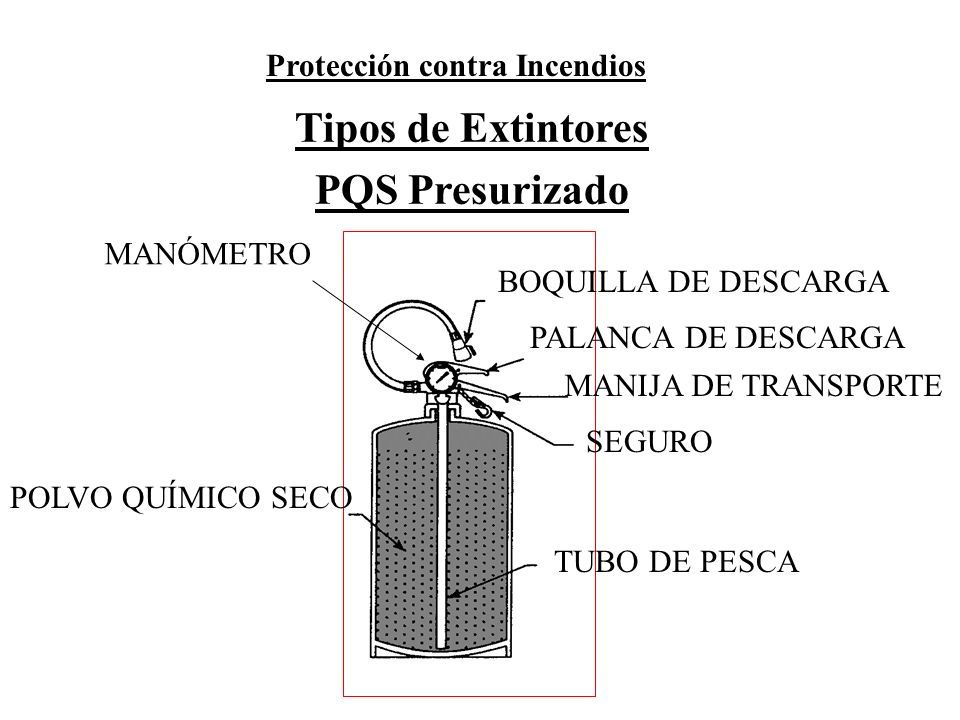

40 Tipos de Extintores PQS Presurizado Protección contra Incendios PALANCA DE DESCARGA MANIJA DE TRANSPORTE BOQUILLA DE DESCARGA POLVO QUÍMICO SECO TUBO DE PESCA SEGURO MANÓMETRO

41 Tipos de Extintores PQS con CÁPSULA o CARTUCHO Protección contra Incendios TAPA PALANCA DE PERFORACIÓN CARTUCHO DE GAS PQS TUBO DE GAS

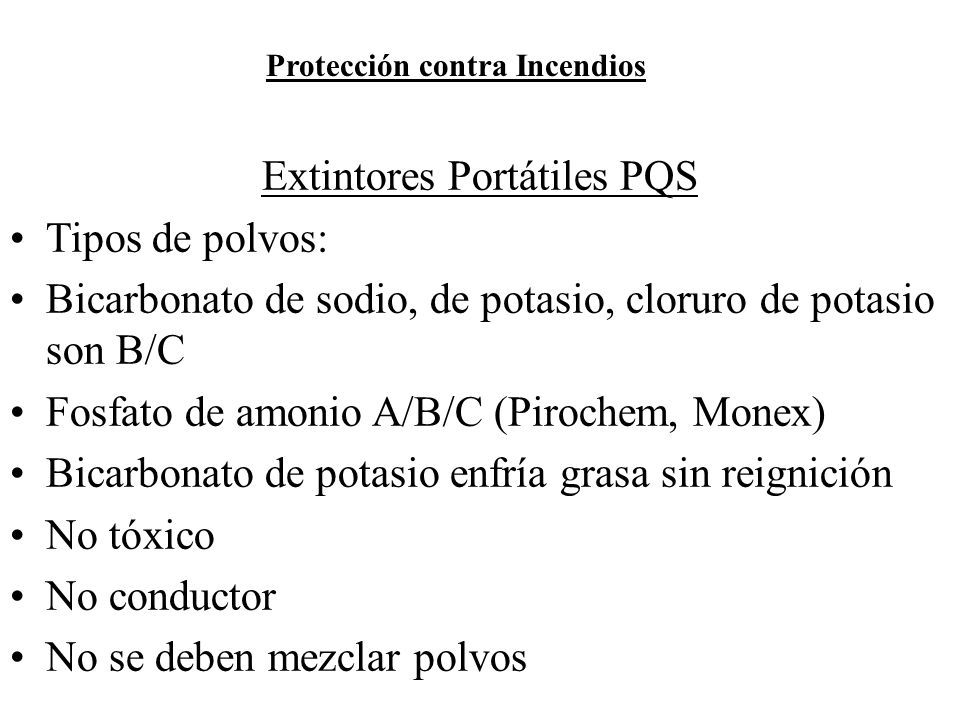

42 Extintores Portátiles PQS Tipos de polvos: Bicarbonato de sodio, de potasio, cloruro de potasio son B/C Fosfato de amonio A/B/C (Pirochem, Monex) Bicarbonato de potasio enfría grasa sin reignición No tóxico No conductor No se deben mezclar polvos Protección contra Incendios

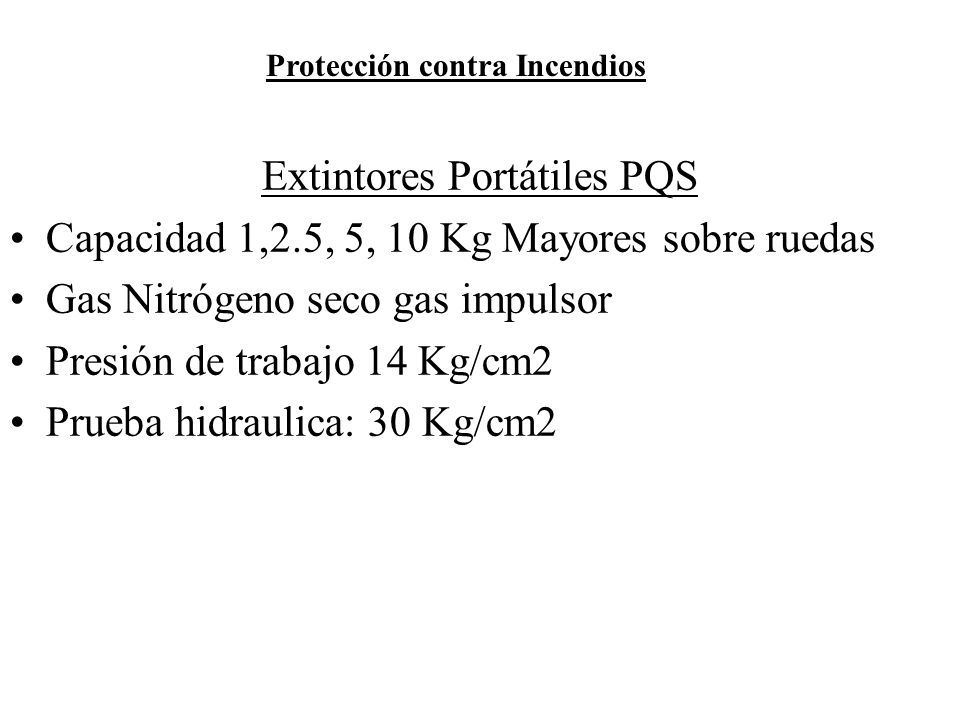

43 Extintores Portátiles PQS Capacidad 1,2.5, 5, 10 Kg Mayores sobre ruedas Gas Nitrógeno seco gas impulsor Presión de trabajo 14 Kg/cm2 Prueba hidraulica: 30 Kg/cm2 Protección contra Incendios

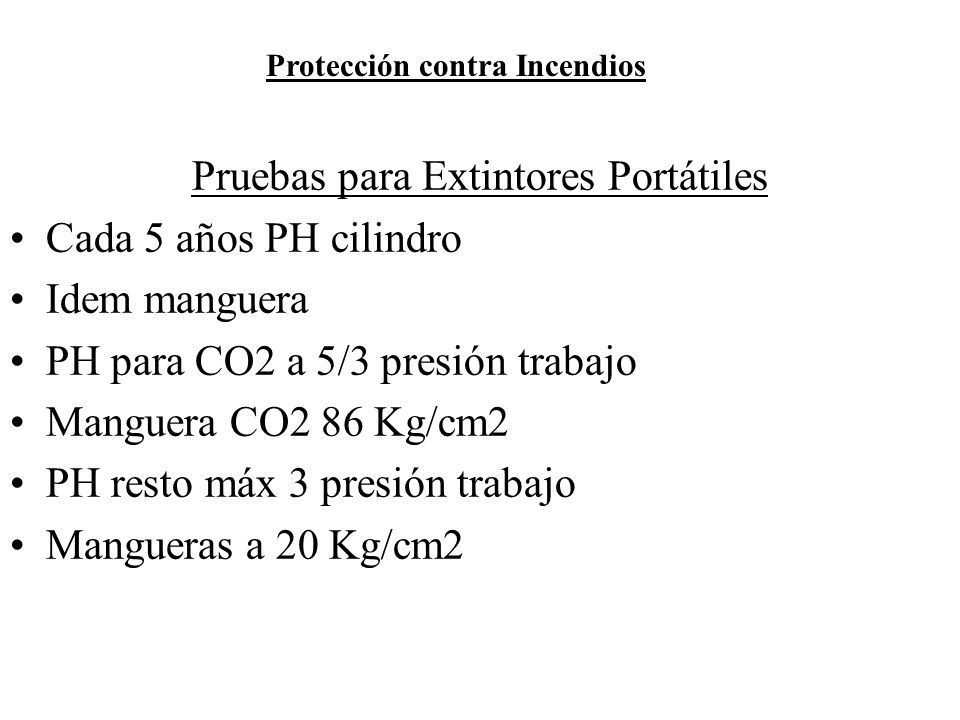

44 Pruebas para Extintores Portátiles Cada 5 años PH cilindro Idem manguera PH para CO2 a 5/3 presión trabajo Manguera CO2 86 Kg/cm2 PH resto máx 3 presión trabajo Mangueras a 20 Kg/cm2 Protección contra Incendios

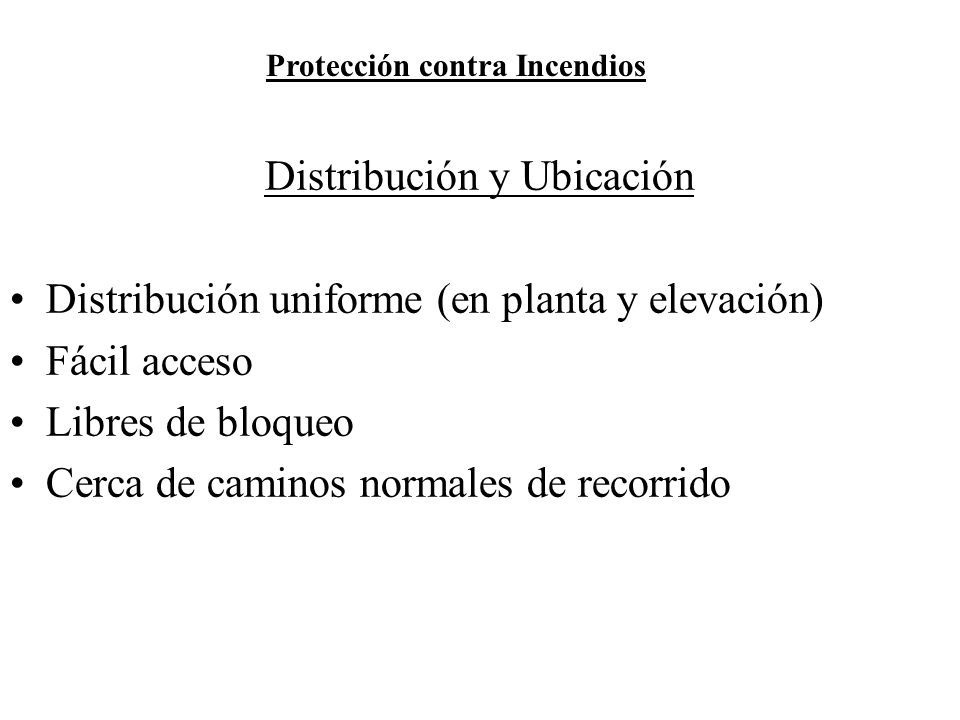

45 Distribución y Ubicación Distribución uniforme (en planta y elevación) Fácil acceso Libres de bloqueo Cerca de caminos normales de recorrido Protección contra Incendios

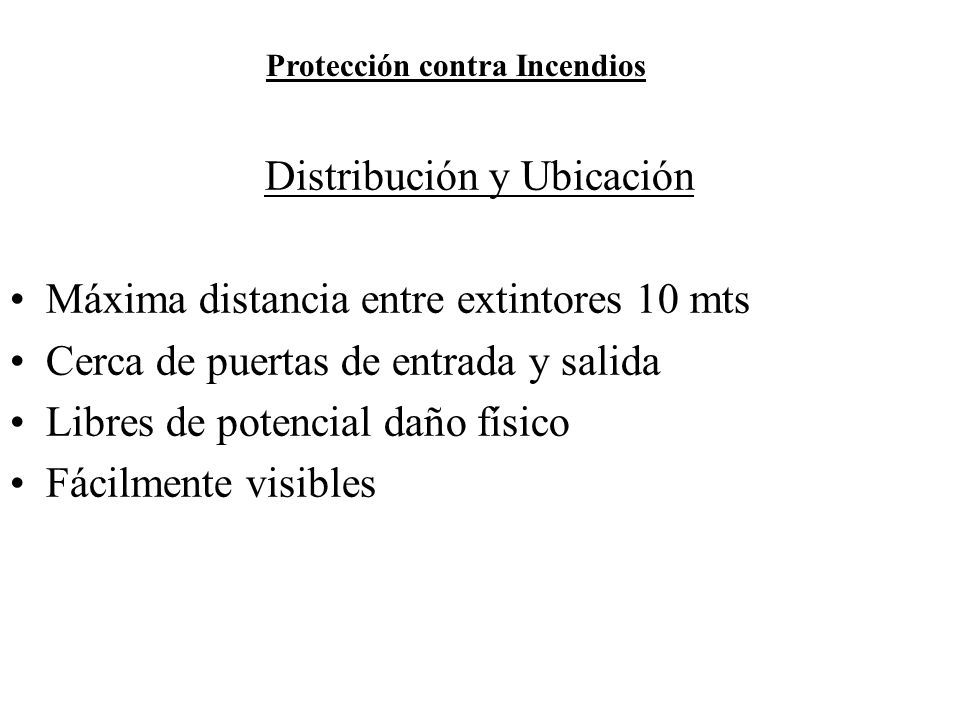

46 Distribución y Ubicación Máxima distancia entre extintores 10 mts Cerca de puertas de entrada y salida Libres de potencial daño físico Fácilmente visibles Protección contra Incendios

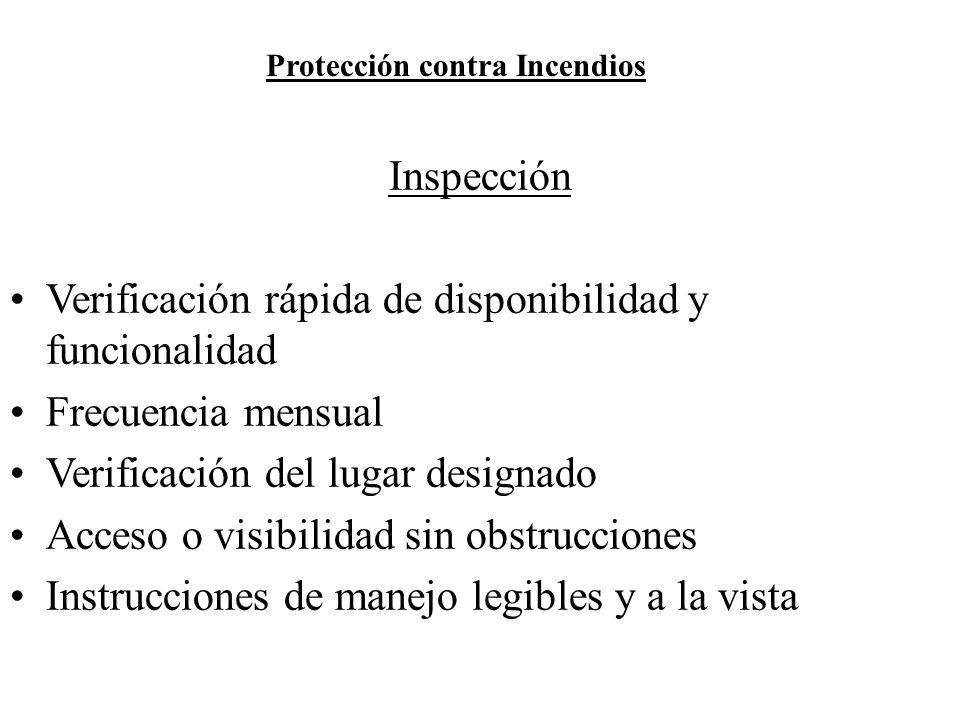

47 Inspección Verificación rápida de disponibilidad y funcionalidad Frecuencia mensual Verificación del lugar designado Acceso o visibilidad sin obstrucciones Instrucciones de manejo legibles y a la vista Protección contra Incendios

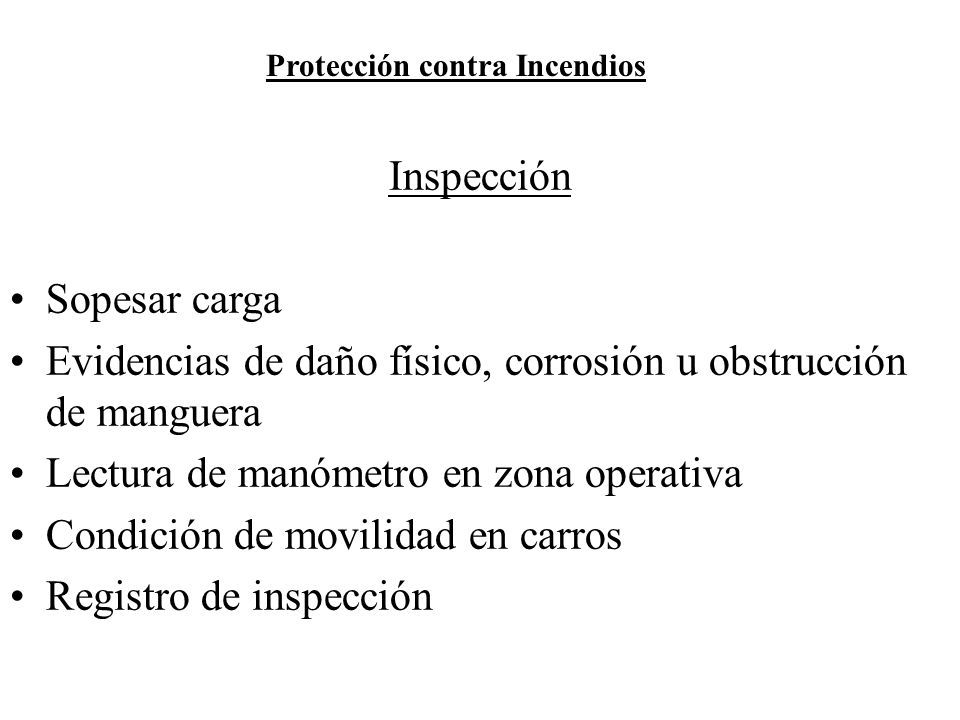

48 Inspección Sopesar carga Evidencias de daño físico, corrosión u obstrucción de manguera Lectura de manómetro en zona operativa Condición de movilidad en carros Registro de inspección Protección contra Incendios

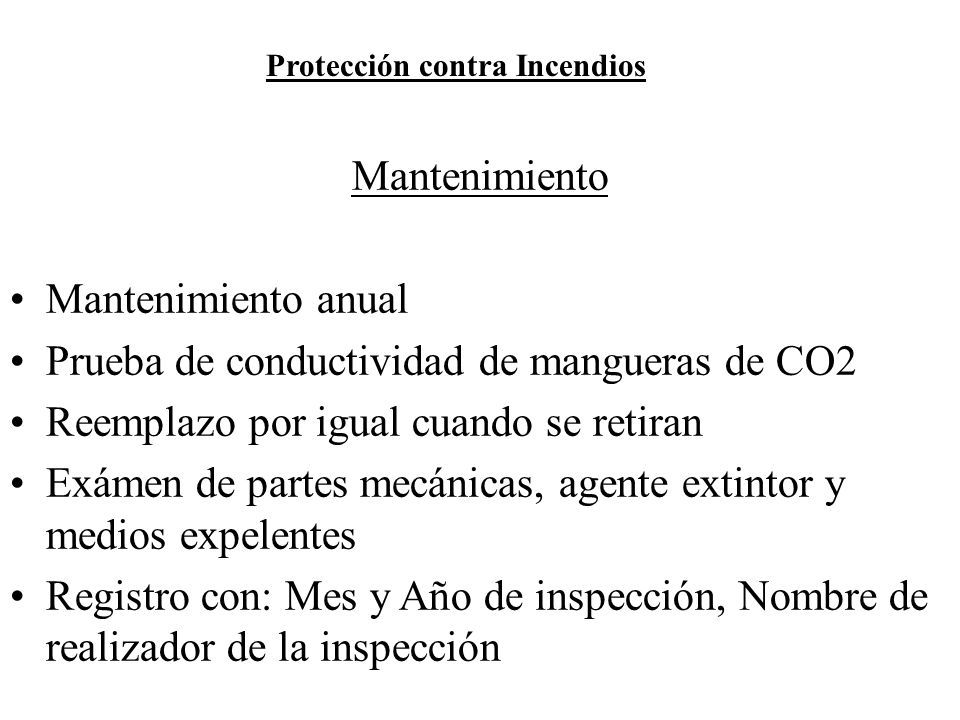

49 Mantenimiento Mantenimiento anual Prueba de conductividad de mangueras de CO2 Reemplazo por igual cuando se retiran Exámen de partes mecánicas, agente extintor y medios expelentes Registro con: Mes y Año de inspección, Nombre de realizador de la inspección Protección contra Incendios

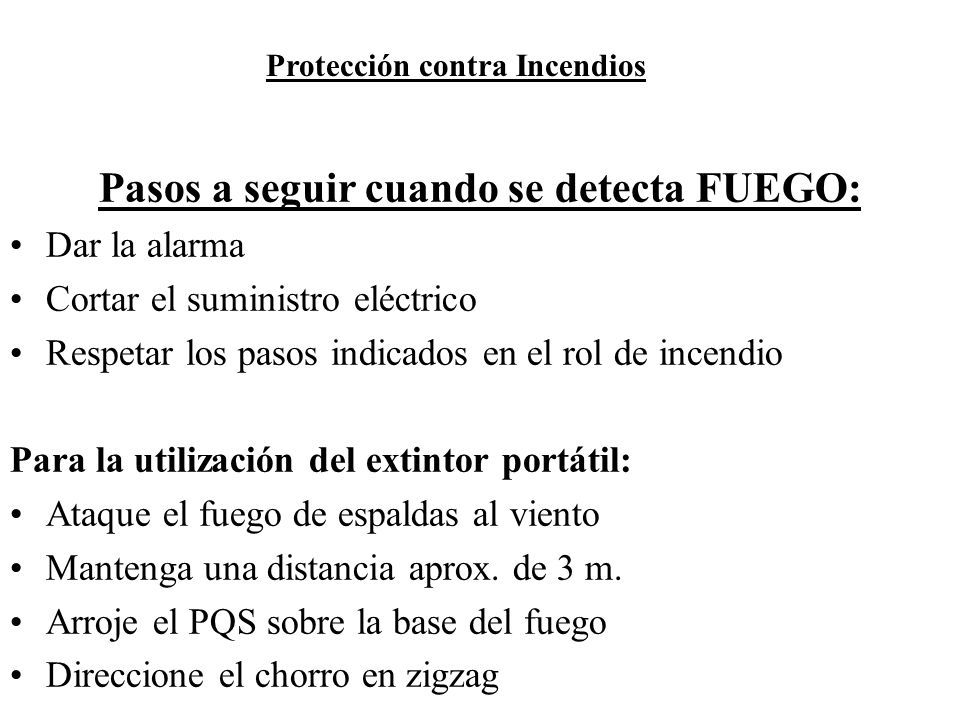

50 Pasos a seguir cuando se detecta FUEGO: Dar la alarma Cortar el suministro eléctrico Respetar los pasos indicados en el rol de incendio Para la utilización del extintor portátil: Ataque el fuego de espaldas al viento Mantenga una distancia aprox. de 3 m. Arroje el PQS sobre la base del fuego Direccione el chorro en zigzag Protección contra Incendios
