1 ING. INDUSTRIAL – Esp. Salud Ocupacional
CONTRAINCENDIO DEIBY JAIR OJEDA AMAYA ING. INDUSTRIAL – Esp. Salud Ocupacional

2 CURSO BASICO DE INCENDIOS
INSTRUCTOR: DEIBY OJEDA A. CURSO BASICO DE INCENDIOS

3 Objetivos de la Capacitación
INSTRUCTOR: DEIBY OJEDA A. Objetivos de la Capacitación Al finalizar la lección el participante estará en capacidad de: Identificar los elementos del triángulos del fuego. Definir los métodos de extinción del fuego. Enumerar los diferentes tipos de extintores Aplicar el buen manejo de extintores.

4 COMBUSTION Acción y efecto de arder o quemar
INSTRUCTOR: DEIBY OJEDA A. COMBUSTION Acción y efecto de arder o quemar Reacción química entre el oxígeno y un material oxidable, acompañada de desprendimiento de energía y que habitualmente se manifiesta por incandescencia o llama.

5 INSTRUCTOR: DEIBY OJEDA A.
TIPOS DE COMBUSTION Lenta: Oxidación, se produce sin emisión de luz y poca emisión de calor, que se disipa en el ambiente. Normal: Combustión, se produce con emisión de luz (llama) y calor, que es perceptible por el ser humano. El frente de llama tiene unos valores de varios centímetros por segundo. Rápida: Deflagración, combustión que se produce cuando la velocidad de propagación del frente de llama es menor que la del sonido; su valor se sitúa en el orden de metros por segundo. Muy rápida: Detonación, combustión que se produce cuando la velocidad de propagación del frente de llamas es mayor que la del sonido; se alcanzan velocidades de kilómetros por segundo.

6 INSTRUCTOR: DEIBY OJEDA A.
FUEGO PROCESO COMBUSTIBLE LO SUFICIENTEMENTE INTENSO PARA PRODUCIR LUZ Y CALOR QUÍMICAMENTE SE CONSIDERA COMO UNA REACCIÓN DE OXIDACIÓN QUE DEPENDIENDO DE LA VELOCIDAD CON QUE SE PRODUCE ADQUIERE DIVERSAS DENOMINACIONES

7 TRIANGULO DEL FUEGO OXIGENO CALOR COMBUSTIBLE
INSTRUCTOR: DEIBY OJEDA A. TRIANGULO DEL FUEGO COMBUSTIBLE CALOR OXIGENO

8 TODA SUSTANCIA SUCEPTIBLE A ARDER O DE DESPRENDER VAPORES
INSTRUCTOR: DEIBY OJEDA A. COMBUSTIBLE TODA SUSTANCIA SUCEPTIBLE A ARDER O DE DESPRENDER VAPORES

9 INSTRUCTOR: DEIBY OJEDA A.
FORMAS DE COMBUSTIBLE Combustibles Sólidos: Carbón, madera, papel, tela, cuero, plástico, azúcar, granos y otros.

10 INSTRUCTOR: DEIBY OJEDA A.
FORMAS DE COMBUSTIBLE Combustibles Gaseosos: Gas Natural, propano, butano, hidrógeno, acetileno, monóxido de carbono y otros.

11 CALOR Forma de energía cinética.
INSTRUCTOR: DEIBY OJEDA A. CALOR Forma de energía cinética. La ignición de un material combustible se inicia solamente si la temperatura es lo suficientemente alta para que el combustible emita vapores inflamables.

12 INSTRUCTOR: DEIBY OJEDA A.
FORMAS DE COMBUSTIBLE Combustibles Líquidos: Gasolina, kerosene, alcohol, pintura, barniz aceite, laca y otros.

13 INSTRUCTOR: DEIBY OJEDA A.

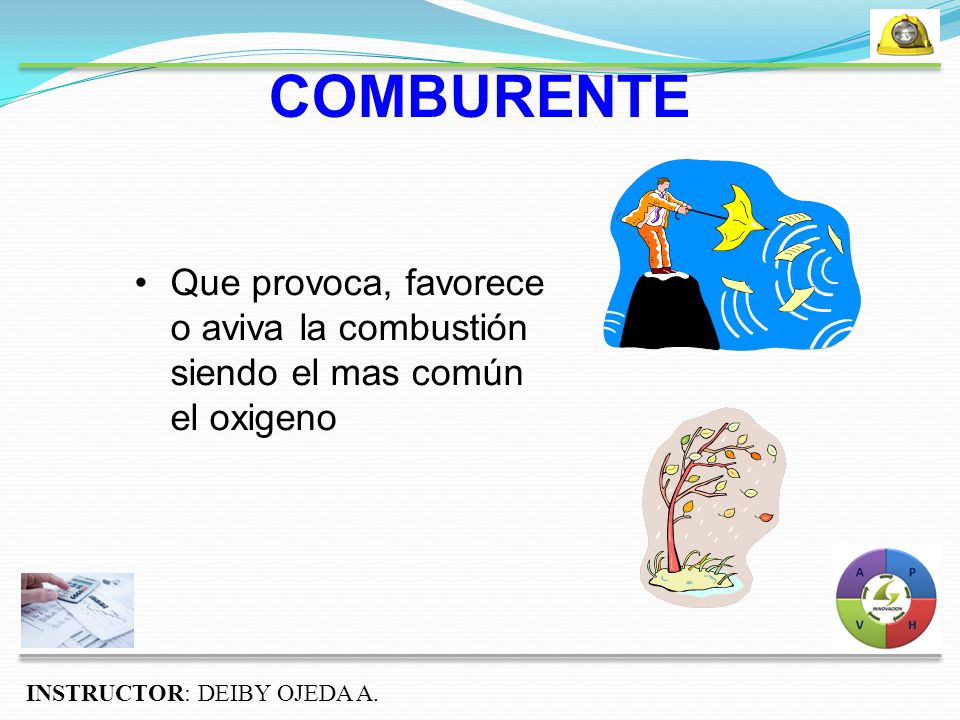

COMBURENTE Que provoca, favorece o aviva la combustión siendo el mas común el oxigeno

14 INSTRUCTOR: DEIBY OJEDA A.
OXIGENO El fuego al igual que el ser humano necesita de los mismos porcentajes de oxígeno para sobrevivir.

15 INSTRUCTOR: DEIBY OJEDA A.

16 INSTRUCTOR: DEIBY OJEDA A.
OXIGENO La atmósfera que nos rodea está compuesta de un 78% de nitrógeno, 21% de oxígeno y 1% de gases nobles; lo que nos da el 100% de gases atmosféricos. 21 % como normal y 16 % como mínimo; fuera de esos límites el fuego no existiría.

17 INSTRUCTOR: DEIBY OJEDA A.
FORMAS DE TRANSPORTE RADIACION: A través de la radiación el fuego se propaga en línea recta y en todas direcciones, por lo que al presentarse un fuego, el calor generado rápidamente alcanzará a los elementos que se encuentran en las cercanías elevándoles la temperatura hasta producir la combustión en éstos y por ende hacer más grande el fuego.

18 INSTRUCTOR: DEIBY OJEDA A.
FORMAS DE TRANSPORTE CONDUCCION: Es la transmisión del calor a través de un conductor o del contacto directo de los cuerpos envueltos en la conducción. Un conductor es cualquier objeto que conecte dos sustancias y a través de los cuales puede ser transmitido el calor.

19 INSTRUCTOR: DEIBY OJEDA A.
FORMAS DE TRANSPORTE CONVECCION: Al presentarse un incendio siempre existirán gases o humos que estarán allí como producto de la combustión de los elementos, tienen la característica estos gases de ser más livianos que el aire y por lo tanto fluirán a las partes más elevadas llevándose consigo las grandes temperaturas emitidas por los procesos de la combustión.

20 TETRAEDRO DEL FUEGO TETRAEDRO DEL FUEGO
INSTRUCTOR: DEIBY OJEDA A. TETRAEDRO DEL FUEGO TETRAEDRO DEL FUEGO CALOR COMBUSTIBLE OXIGENO REACCION EN CADENA

21 INSTRUCTOR: DEIBY OJEDA A.
REACCION EN CADENA Una vez se ha presentado la combustión o sea se ha dado inicio al fuego, se presenta un cuarto factor y éste es la reacción química en cadena, esta es una reacción de auto-sostén que produce energía o productos que pueden causar reacciones posteriores de la misma clase.

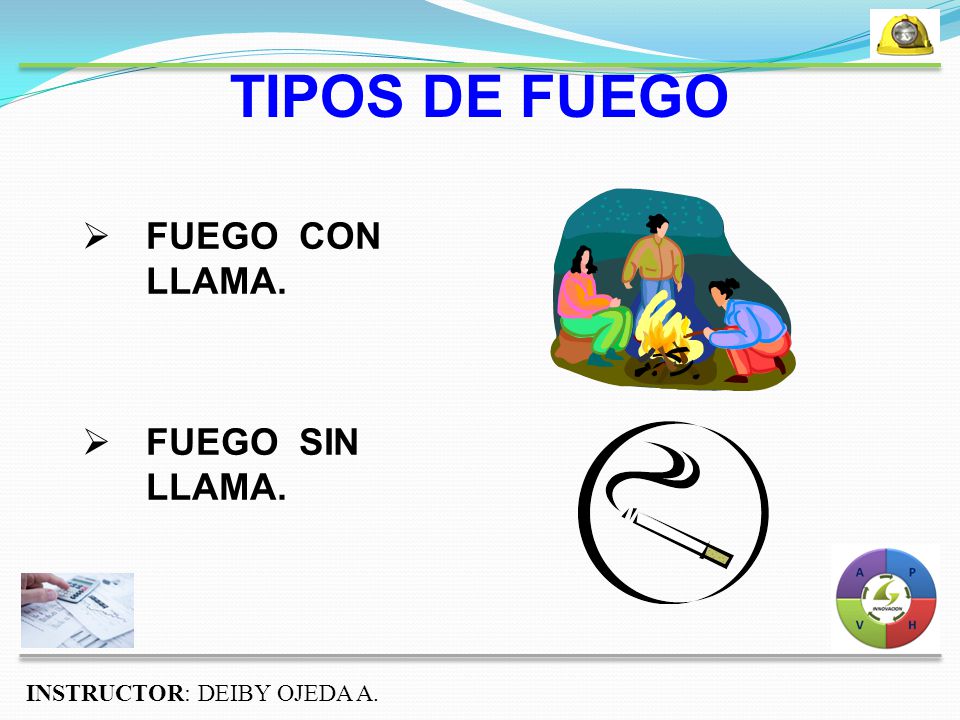

22 TIPOS DE FUEGO FUEGO CON LLAMA. FUEGO SIN LLAMA.
INSTRUCTOR: DEIBY OJEDA A. TIPOS DE FUEGO FUEGO CON LLAMA. FUEGO SIN LLAMA.

23 MÉTODOS DE EXTINCIÓN DEL FUEGO
INSTRUCTOR: DEIBY OJEDA A. MÉTODOS DE EXTINCIÓN DEL FUEGO El impedir que el TRIANGULO DEL FUEGO se mantenga completo es el principio básico del control de los incendios. COMBUSTIBLE CALOR OXIGENO

24 FASE INCIPIENTE DEL FUEGO
INSTRUCTOR: DEIBY OJEDA A. FASE INCIPIENTE DEL FUEGO Oxigeno abundante •La temperatura aún no ha llegado a su punto máximo •La corriente térmica sube, se acumula en los puntos más altos •La respiración no es difícil •Extinción: Aplicación directa de agua a la base del incendio •Ventilación: No es problema •Poca producción de vapor

25 FASE DE COMBUSTION LIBRE
INSTRUCTOR: DEIBY OJEDA A. FASE DE COMBUSTION LIBRE El abastecimiento de oxigeno está siendo disminuido •El calor se acumula en las áreas superiores •Respiración es difícil: Se recomiendan máscaras •Extinción difícil por involucrar mayor área •Ventilación: Poca •Buena producción de vapor

26 MÉTODOS DE EXTINCIÓN DEL FUEGO REMOCIÓN DEL COMBUSTIBLE
INSTRUCTOR: DEIBY OJEDA A. MÉTODOS DE EXTINCIÓN DEL FUEGO REMOCIÓN DEL COMBUSTIBLE Al eliminar el combustible se quita un lado del triangulo del fuego y se interrumpe la reacción química en cadena. Esto puede llevarse a cabo: Cortando la fuente de combustible. Drenando el combustible desde el tanque de almacenamiento donde esta contenido. Removiendo los combustibles situados en el área de fuego. Permitiendo que el combustible se consuma por el fuego. Diluyendo el combustible en agua.

27 MÉTODOS DE EXTINCIÓN DEL FUEGO
INSTRUCTOR: DEIBY OJEDA A. MÉTODOS DE EXTINCIÓN DEL FUEGO 2. REDUCCIÓN DEL CALOR También elimina uno de los lados del triangulo del fuego e interrumpe la reacción química en cadena. Se logra aplicando agua

28 MÉTODOS DE EXTINCIÓN DEL FUEGO
INSTRUCTOR: DEIBY OJEDA A. MÉTODOS DE EXTINCIÓN DEL FUEGO 3. SUPRESIÓN DEL OXIGENO También elimina uno de los lados del triangulo del fuego e interrumpe la reacción química en cadena. La supresión del oxígeno en los combustibles ordinarios puede llevarse a cabo: Cubriendo la grasa en un sartén con una tapadera. Poniendo tierra sobre pasto prendido. Utilizando espuma, CO2, N2 o vapor de agua en fuegos de líquidos inflamables.

29 MÉTODOS DE EXTINCIÓN DEL FUEGO
INSTRUCTOR: DEIBY OJEDA A. MÉTODOS DE EXTINCIÓN DEL FUEGO 4. INTERRUPCIÓN DE LA RECCIÓN QUÍMICA EN CADENA Se ha comprobado que introduciendo ciertos agentes al proceso de la combustión, causa una rápida extinción de las llamas. La extinción resulta debido a que las sustancias activas presentes en los vapores del combustible son inhibidas, y así no pueden completar sus papeles en las reacciones necesarias para la combustión. La inhibición de la reacción química afectará sólo a las llamas y no a los fuegos incandescentes.

30 CLASES DE INCENDIO INCENDIOS CLASE A
INSTRUCTOR: DEIBY OJEDA A. CLASES DE INCENDIO INCENDIOS CLASE A Se presentan en los materiales sólidos ordinarios, como por ejemplo: madera, cartón, plástico, tela, etc. Y tienen como característica principal la producción de BRASAS, donde hemos de dirigir nuestra atención para lograr una extinción adecuada de este tipo de fuegos.

31 CLASES DE INCENDIO 2. INCENDIOS CLASE B
INSTRUCTOR: DEIBY OJEDA A. CLASES DE INCENDIO 2. INCENDIOS CLASE B Dentro de esta clasificación se agrupan todos los líquidos (inflamables y combustibles) y gases. Los materiales líquidos cuentan con la característica de ser más livianos que el agua y por lo tanto estos flotarán en la misma.

32 CLASES DE INCENDIO 3. INCENDIOS CLASE C
INSTRUCTOR: DEIBY OJEDA A. CLASES DE INCENDIO 3. INCENDIOS CLASE C Se presentan en el equipo eléctrico energizado y por ello son incendios a los cuales debemos dedicarles un poco más de atención por el peligro de un choque eléctrico para nosotros.

33 CLASES DE INCENDIO 4. INCENDIOS CLASE D D
INSTRUCTOR: DEIBY OJEDA A. CLASES DE INCENDIO D 4. INCENDIOS CLASE D Son un poco más extraños para la mayoría de las personas que no están familiarizadas con talleres donde se realizan trabajos en metales. Este tipo de fuegos se presentan en metales como el aluminio, bario, magnesio, sodio y otros. Estos materiales tienen como característica fundamental el de que reaccionan violentamente con elementos comunes para el control y extinción de los incendios, como lo son: agua, bióxido de carbono, polvo químico seco y otros.

34 EXTINTORES PORTATILES
INSTRUCTOR: DEIBY OJEDA A. EXTINTORES PORTATILES

35 EXTINTORES PORTATILES
INSTRUCTOR: DEIBY OJEDA A. EXTINTORES PORTATILES EL EXTINGUIDOR DE INCENDIOS ES UN EQUIPO PORTÁTIL QUE CONTIENE POLVO, LÍQUIDO O GASES, QUE PUEDE SER PROYECTADO O DIRIGIDO SOBRE UN FUEGO POR LA ACCIÓN DE UNA PRESIÓN INTERNA. ESTA PRESIÓN INTERNA PUEDE OBTENERSE POR UNA COMPRESIÓN, PREVIA PERMANENTE , POR LA REACCIÓN QUÍMICA O POR LA LIBERACIÓN DE UN GAS AUXILIAR.

36 PARTES Manija de Aplicación. Manija de Transporte. Manómetro.
INSTRUCTOR: DEIBY OJEDA A. Manija de Aplicación. Manija de Transporte. Manómetro. Boca de Salida. Agente Expulsor. Agente Extintor. Tubo Sifón. Cuerpo. Pin de Seguridad. Pasador de Seguridad PARTES 1 2 3 4 5 7 8 9 10

37 EXTINTOR DE AGUA PRESURIZADA
INSTRUCTOR: DEIBY OJEDA A. EXTINTOR DE AGUA PRESURIZADA

38 EXTINTOR DE POLVO QUIMICO SECO BC
INSTRUCTOR: DEIBY OJEDA A. EXTINTOR DE POLVO QUIMICO SECO BC BC

39 EXTINTOR DE POLVO QUIMICO SECO ABC
INSTRUCTOR: DEIBY OJEDA A. EXTINTOR DE POLVO QUIMICO SECO ABC ABC

40 EXTINTOR DE POLVO QUIMICO SECO ABC
INSTRUCTOR: DEIBY OJEDA A. EXTINTOR DE POLVO QUIMICO SECO ABC

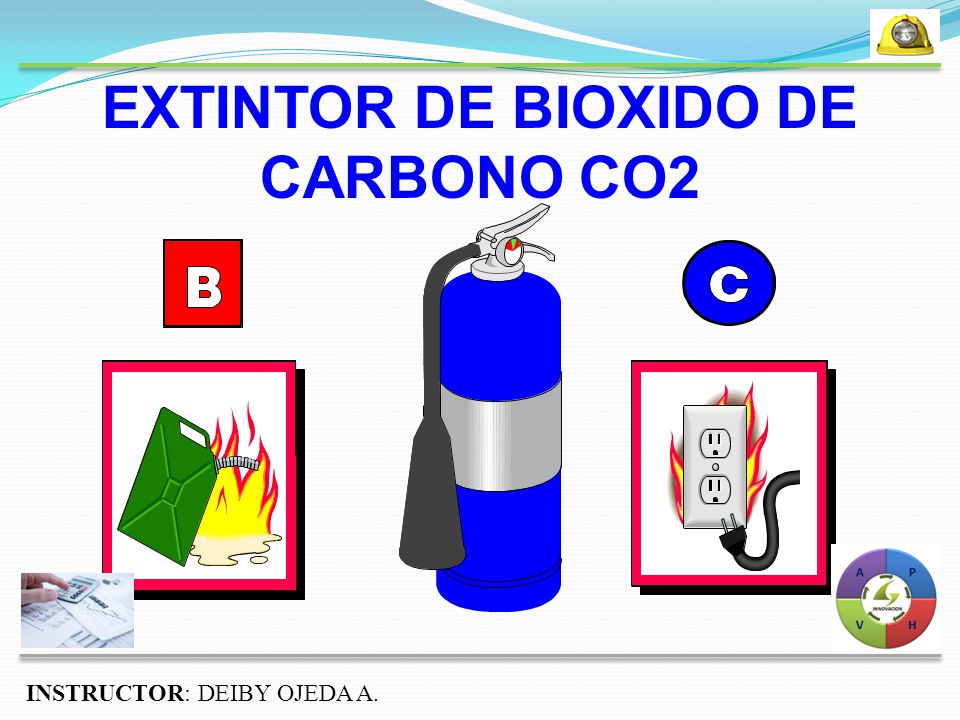

41 EXTINTOR DE BIOXIDO DE CARBONO CO2
INSTRUCTOR: DEIBY OJEDA A. EXTINTOR DE BIOXIDO DE CARBONO CO2

42 INSTRUCTOR: DEIBY OJEDA A.
EXTINTOR DE SOLKAFLAM

43 IDENTIFIQUE RIESGOS DE PROTECCIÓN. SEVERIDAD DEL INCENDIO.
INSTRUCTOR: DEIBY OJEDA A. IDENTIFIQUE RIESGOS DE PROTECCIÓN. SEVERIDAD DEL INCENDIO. CONDICIONES ATMOSFÉRICAS. PERSONAL DISPONIBLE. FACILIDAD EN EL MANEJO DE LOS EXTINGUIDORES. CUALQUIER PELIGRO DE VIDA EN LAS OPERACIONES.

44 INSTRUCTOR: DEIBY OJEDA A.
MANEJO DE UN EXTINTOR RECONOZCA EL TIPO DE MATERIAL QUE SE QUEMA Y SELECCIONE EL EXTINTOR REVISE EL MANOMETRO Y FECHA DE VENCIMIENTO IDENTIFIQUE LA DIRECCION DEL VIENTO RETIRE EL PASADOR Y REALICE UNA PEQUEÑA DESCARGA DIRIJA LA DESCARGA A LA BASE DE LA LLAMA EN ZIG - ZAG

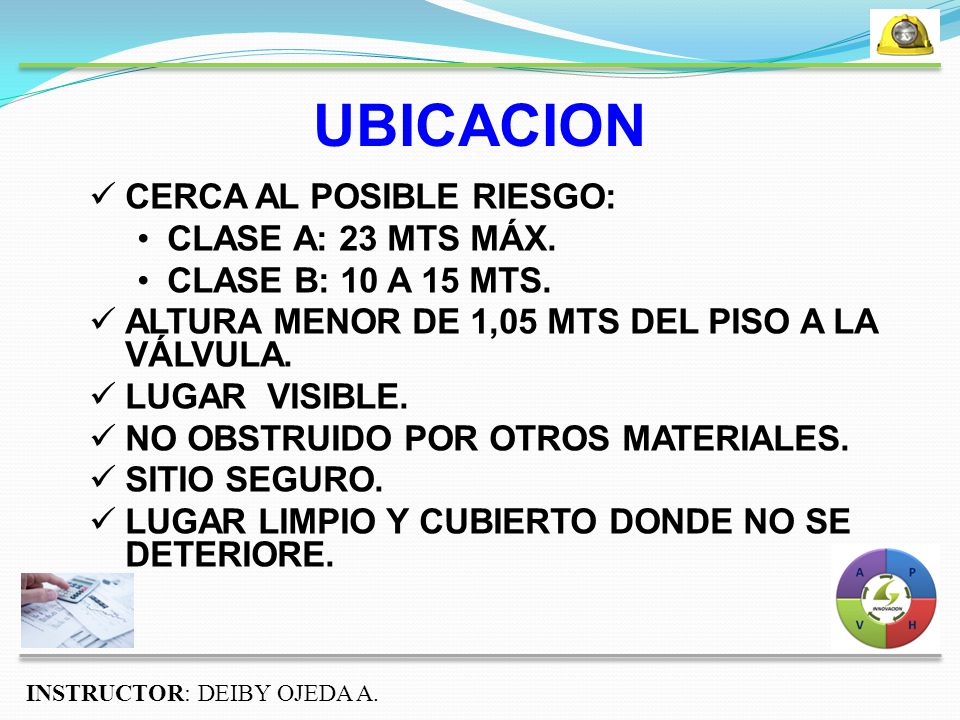

45 UBICACION CERCA AL POSIBLE RIESGO: CLASE A: 23 MTS MÁX.
INSTRUCTOR: DEIBY OJEDA A. UBICACION CERCA AL POSIBLE RIESGO: CLASE A: 23 MTS MÁX. CLASE B: 10 A 15 MTS. ALTURA MENOR DE 1,05 MTS DEL PISO A LA VÁLVULA. LUGAR VISIBLE. NO OBSTRUIDO POR OTROS MATERIALES. SITIO SEGURO. LUGAR LIMPIO Y CUBIERTO DONDE NO SE DETERIORE.

46 INSTRUCTOR: DEIBY OJEDA A.
GRACIAS!
