ESCALERAS Módulo 05 Academia Nacional de Bomberos

Presentación del tema: "ESCALERAS Módulo 05 Academia Nacional de Bomberos"— Transcripción de la presentación:

1 ESCALERAS Módulo 05 Academia Nacional de Bomberos
Curso de inducción 2007

2 Objetivos de Capacitación Lección 1
Al finalizar esta lección el participante será capaz de: Mencionar la definición de escalera Mencionar los tipos de escaleras y sus características Indicar las partes de una escalera de extensión Indicar las partes de una escalera de ganchos Mencionar las capacidades de trabajo en las escaleras Curso de inducción 2007

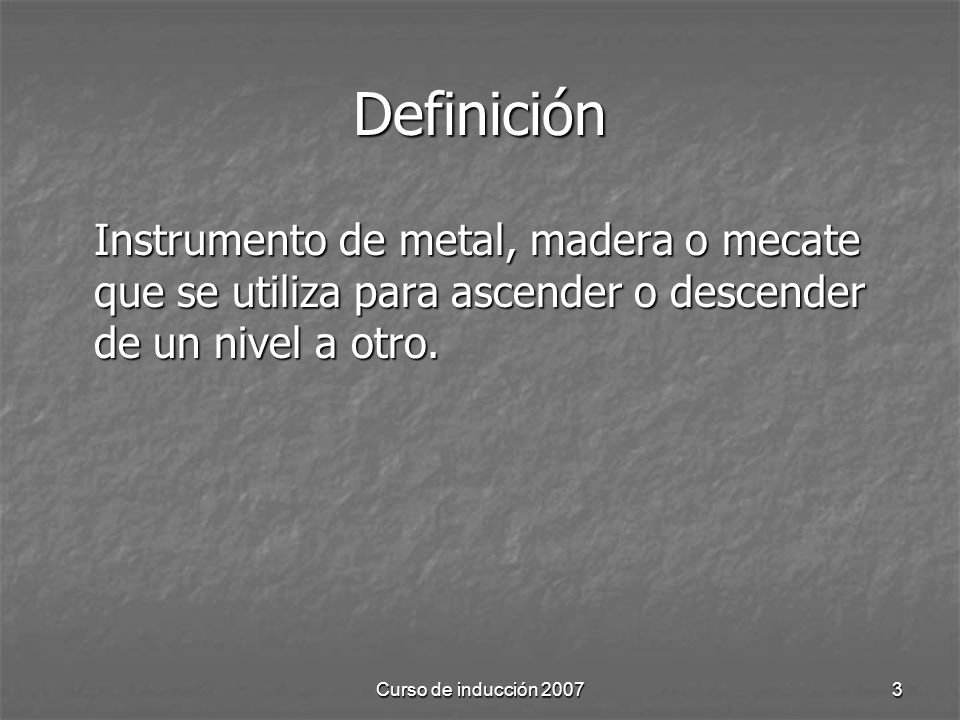

3 Definición Instrumento de metal, madera o mecate que se utiliza para ascender o descender de un nivel a otro. Curso de inducción 2007

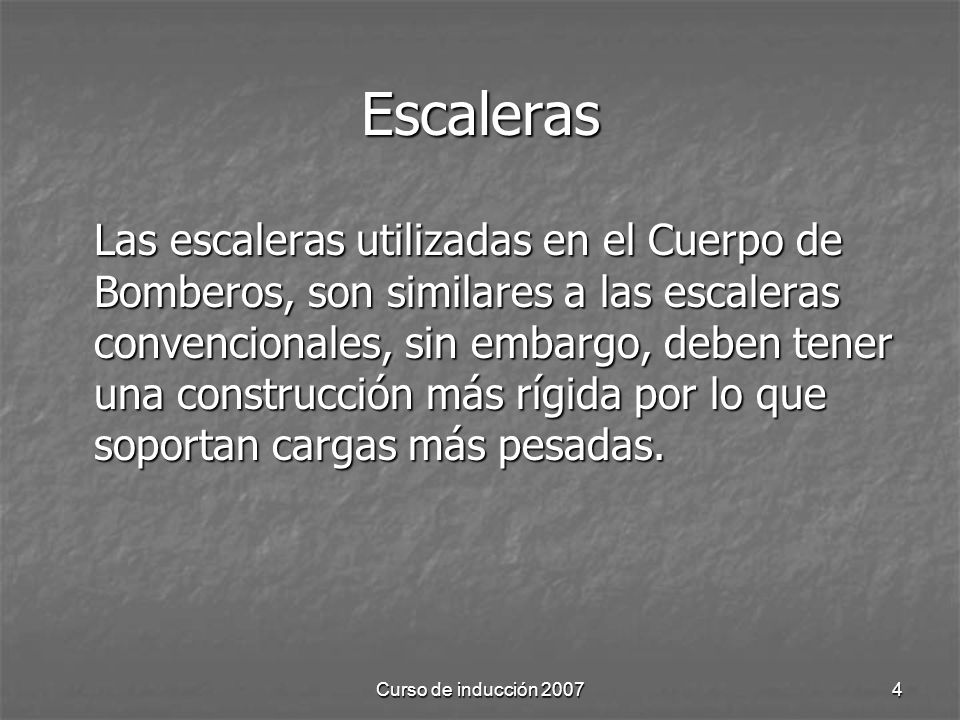

4 Escaleras Las escaleras utilizadas en el Cuerpo de Bomberos, son similares a las escaleras convencionales, sin embargo, deben tener una construcción más rígida por lo que soportan cargas más pesadas. Curso de inducción 2007

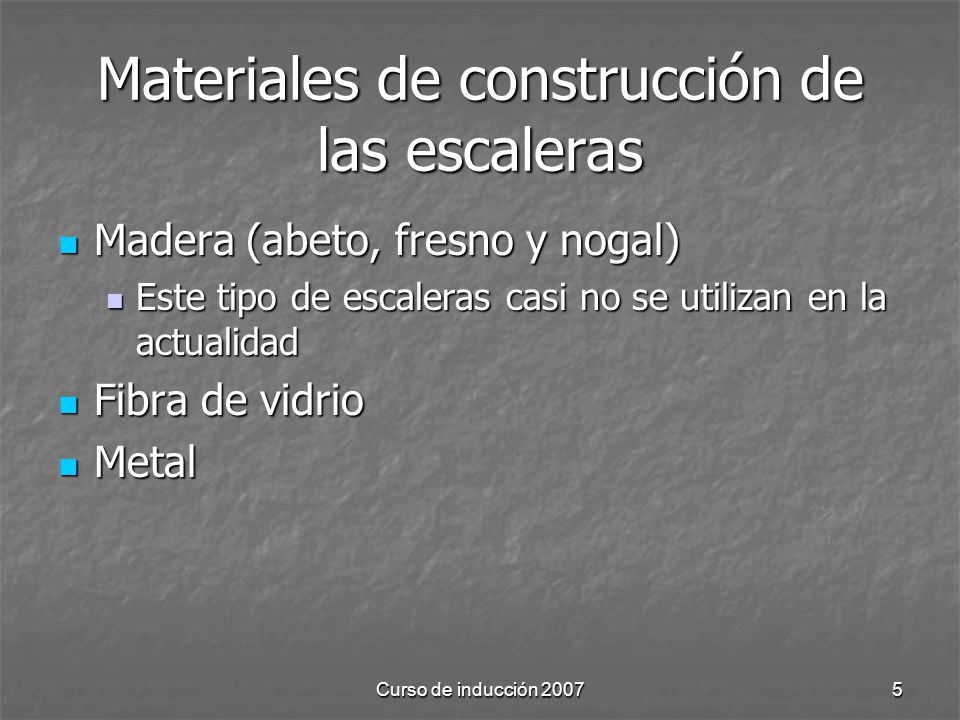

5 Materiales de construcción de las escaleras
Madera (abeto, fresno y nogal) Este tipo de escaleras casi no se utilizan en la actualidad Fibra de vidrio Metal Curso de inducción 2007

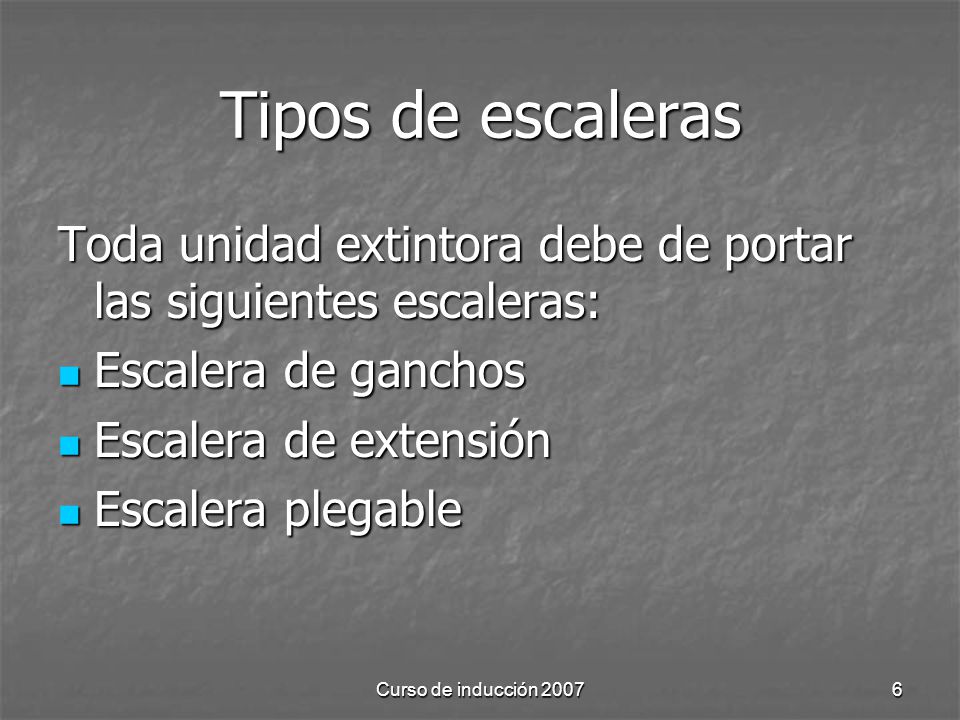

6 Tipos de escaleras Toda unidad extintora debe de portar las siguientes escaleras: Escalera de ganchos Escalera de extensión Escalera plegable Curso de inducción 2007

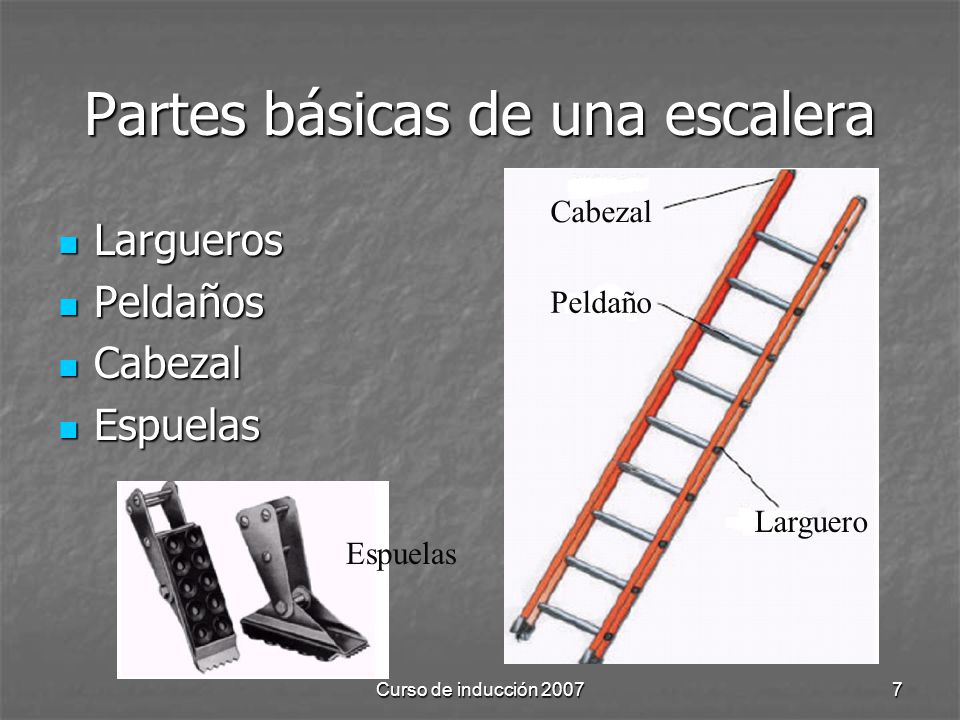

7 Partes básicas de una escalera
Cabezal Peldaño Largueros Peldaños Cabezal Espuelas Larguero Espuelas Curso de inducción 2007

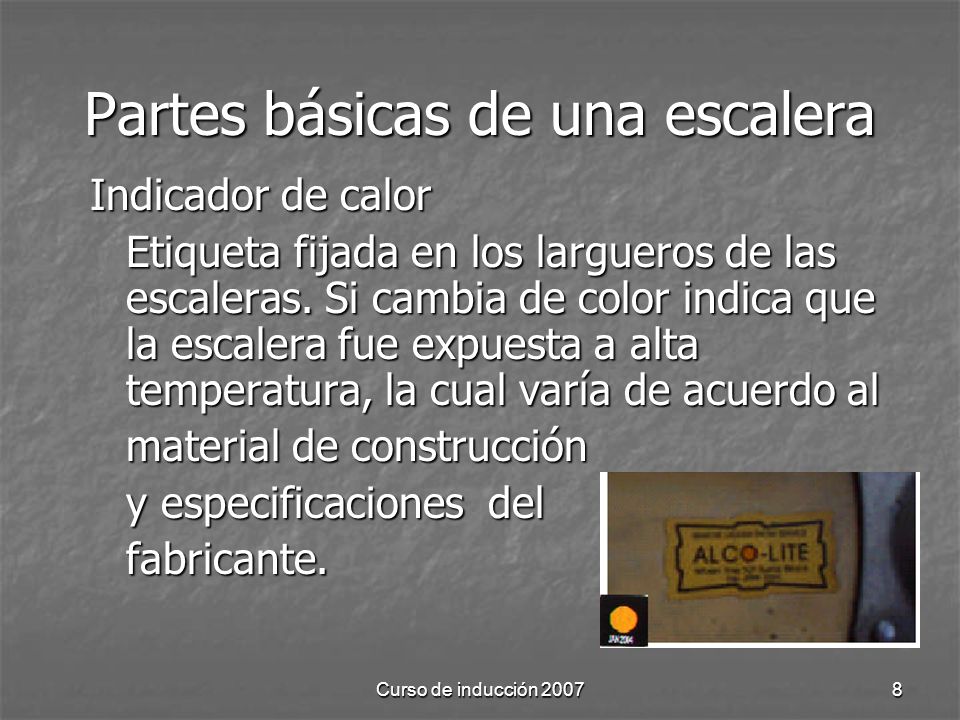

8 Partes básicas de una escalera
Indicador de calor Etiqueta fijada en los largueros de las escaleras. Si cambia de color indica que la escalera fue expuesta a alta temperatura, la cual varía de acuerdo al material de construcción y especificaciones del fabricante. Curso de inducción 2007

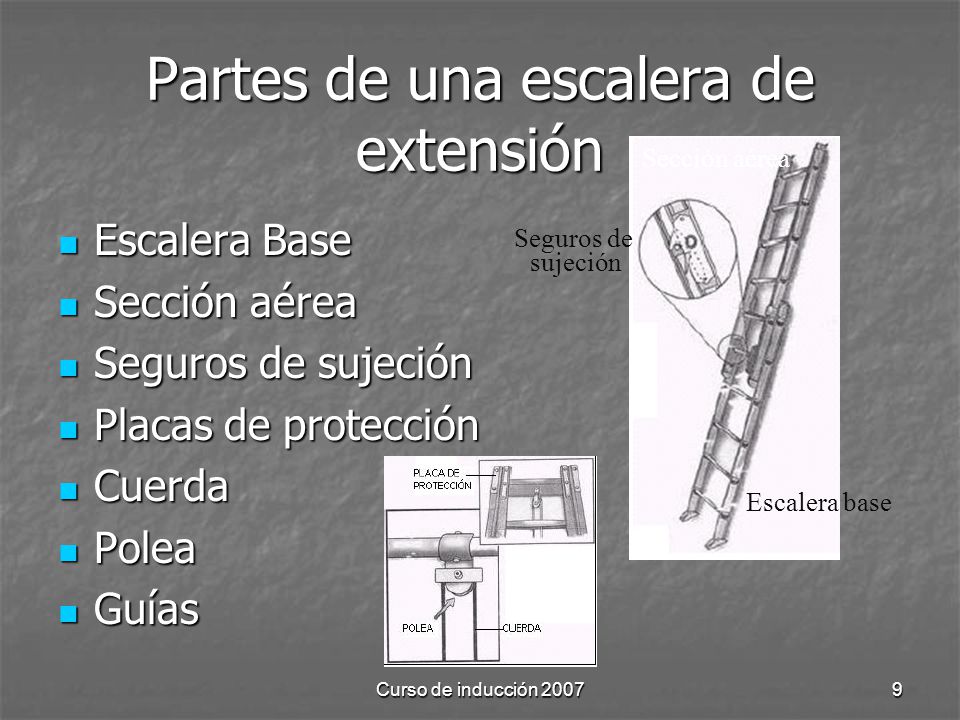

9 Partes de una escalera de extensión
Sección aérea Escalera Base Sección aérea Seguros de sujeción Placas de protección Cuerda Polea Guías Seguros de sujeción Escalera base Curso de inducción 2007

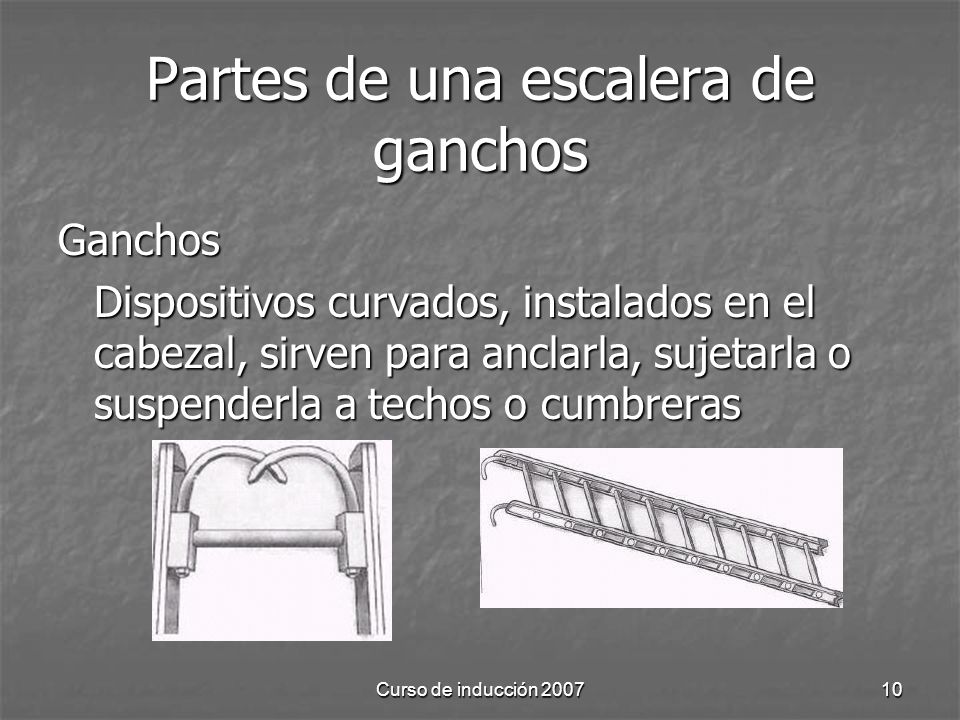

10 Partes de una escalera de ganchos
Dispositivos curvados, instalados en el cabezal, sirven para anclarla, sujetarla o suspenderla a techos o cumbreras Curso de inducción 2007

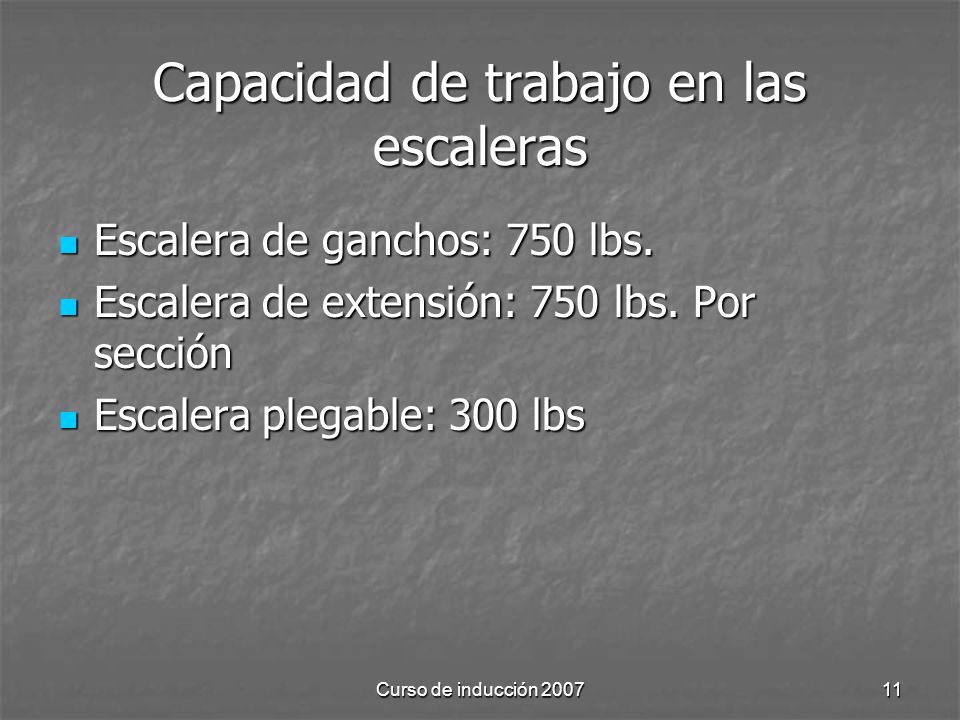

11 Capacidad de trabajo en las escaleras
Escalera de ganchos: 750 lbs. Escalera de extensión: 750 lbs. Por sección Escalera plegable: 300 lbs Curso de inducción 2007

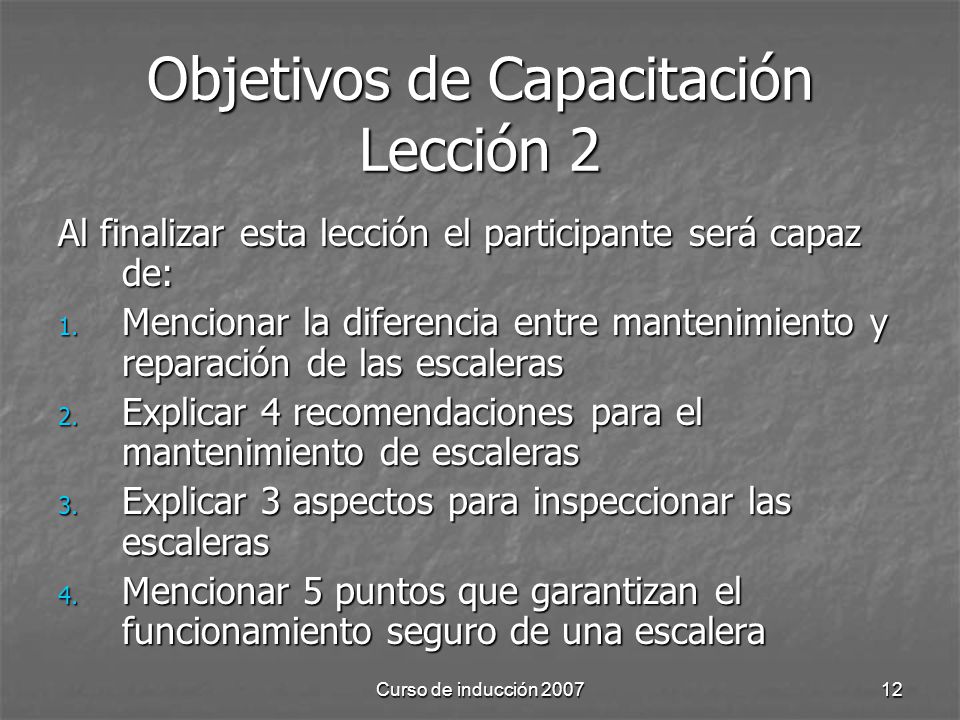

12 Objetivos de Capacitación Lección 2
Al finalizar esta lección el participante será capaz de: Mencionar la diferencia entre mantenimiento y reparación de las escaleras Explicar 4 recomendaciones para el mantenimiento de escaleras Explicar 3 aspectos para inspeccionar las escaleras Mencionar 5 puntos que garantizan el funcionamiento seguro de una escalera Curso de inducción 2007

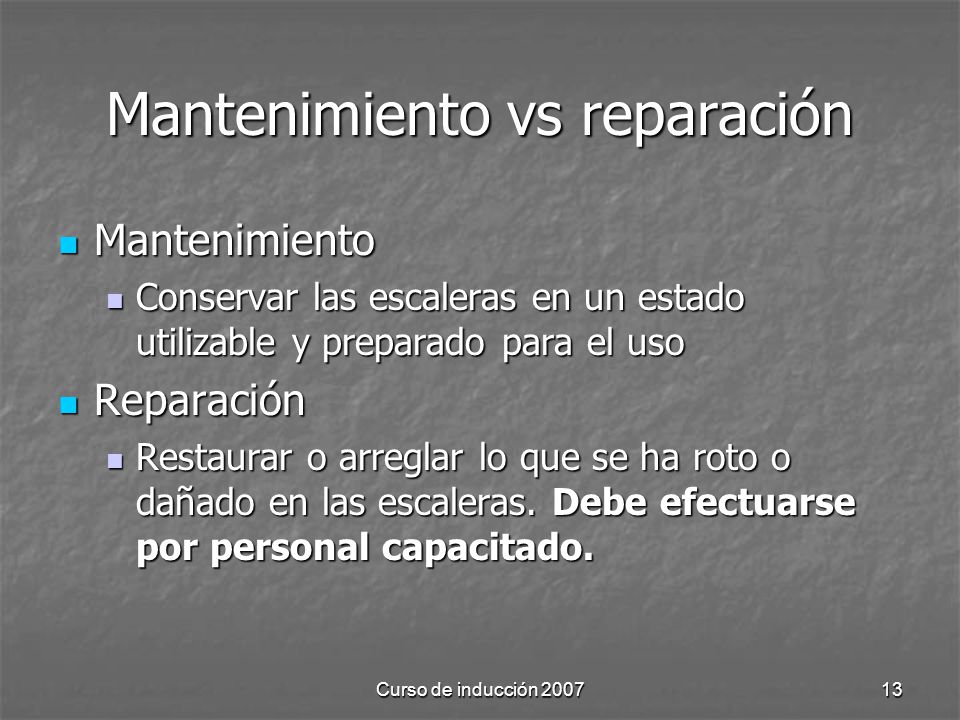

13 Mantenimiento vs reparación
Conservar las escaleras en un estado utilizable y preparado para el uso Reparación Restaurar o arreglar lo que se ha roto o dañado en las escaleras. Debe efectuarse por personal capacitado. Curso de inducción 2007

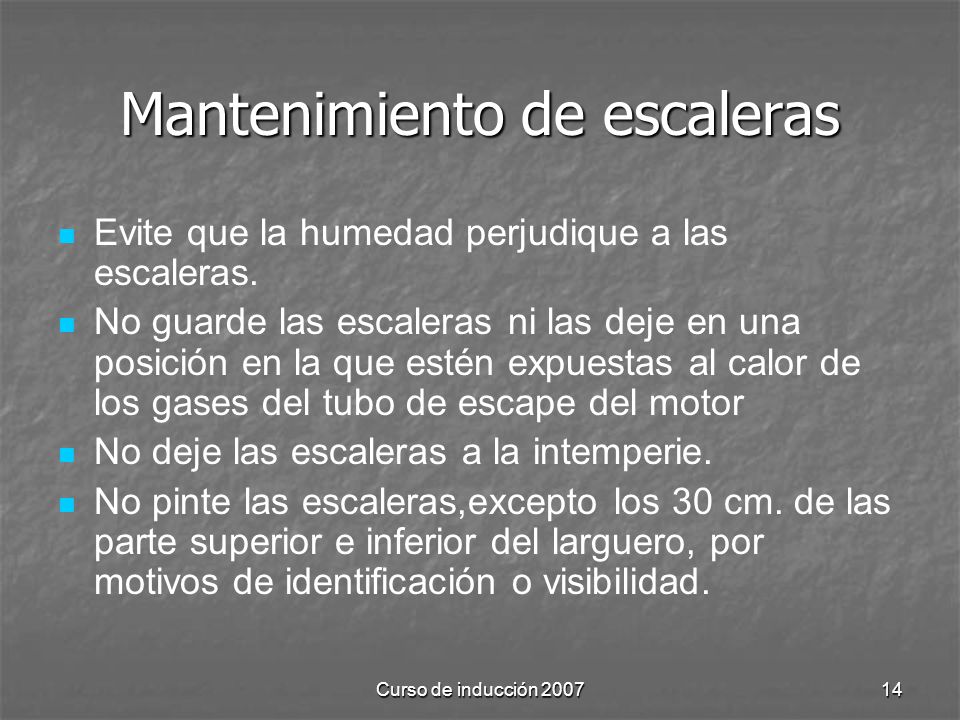

14 Mantenimiento de escaleras
Evite que la humedad perjudique a las escaleras. No guarde las escaleras ni las deje en una posición en la que estén expuestas al calor de los gases del tubo de escape del motor No deje las escaleras a la intemperie. No pinte las escaleras,excepto los 30 cm. de las parte superior e inferior del larguero, por motivos de identificación o visibilidad. Curso de inducción 2007

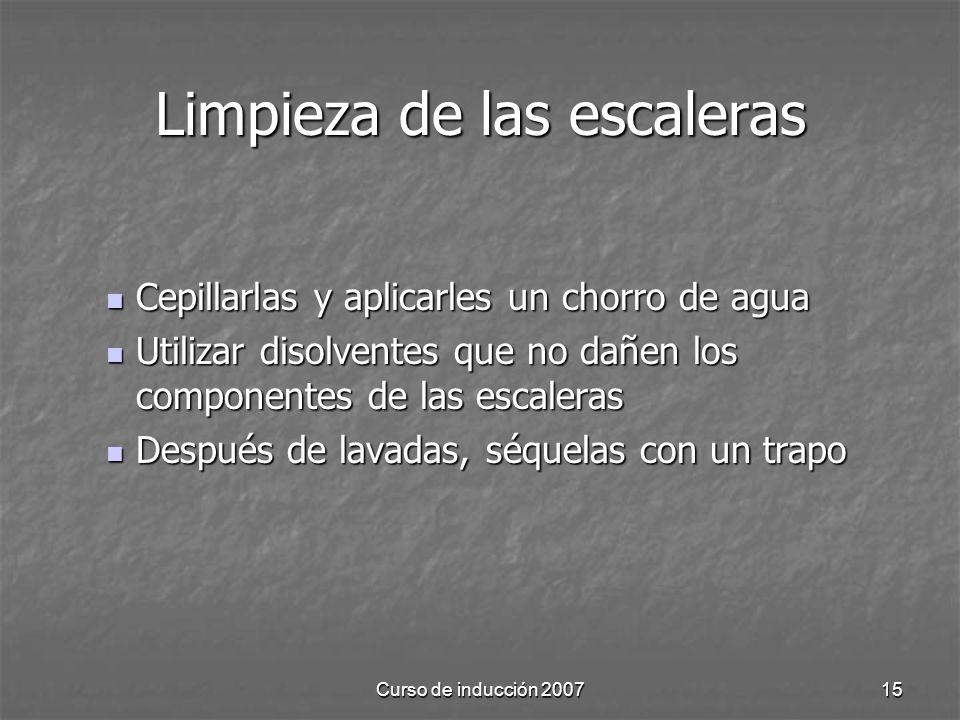

15 Limpieza de las escaleras
Cepillarlas y aplicarles un chorro de agua Utilizar disolventes que no dañen los componentes de las escaleras Después de lavadas, séquelas con un trapo Curso de inducción 2007

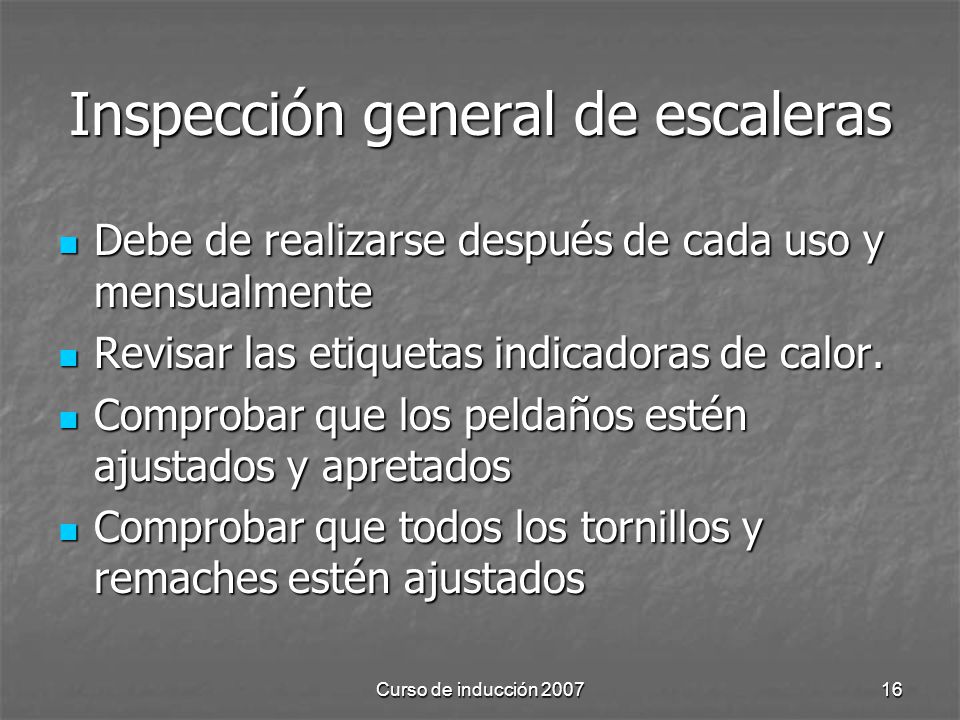

16 Inspección general de escaleras
Debe de realizarse después de cada uso y mensualmente Revisar las etiquetas indicadoras de calor. Comprobar que los peldaños estén ajustados y apretados Comprobar que todos los tornillos y remaches estén ajustados Curso de inducción 2007

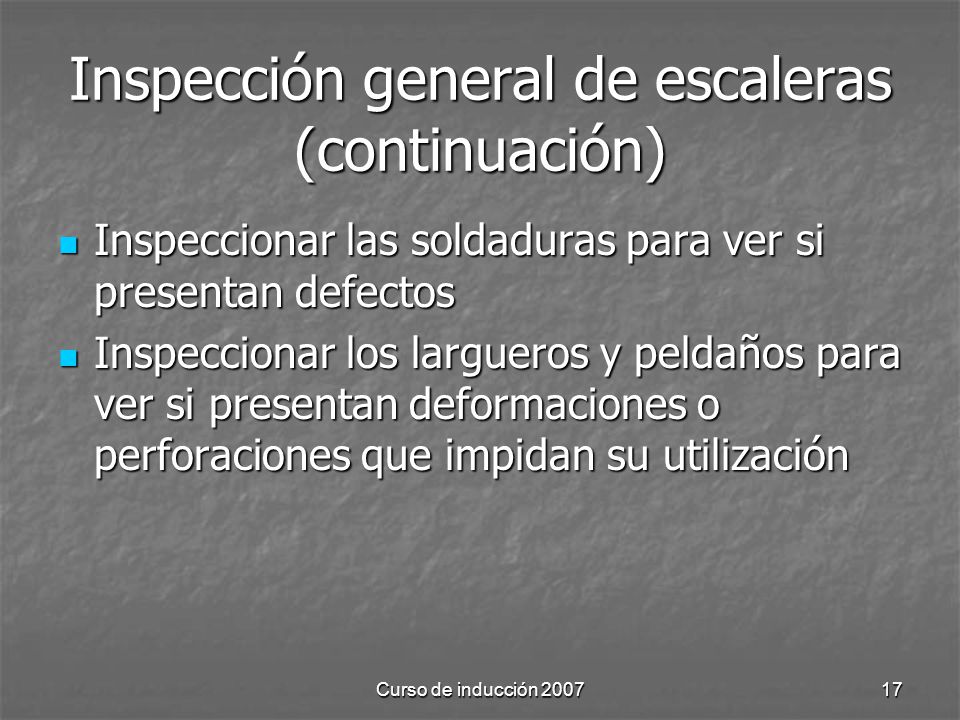

17 Inspección general de escaleras (continuación)
Inspeccionar las soldaduras para ver si presentan defectos Inspeccionar los largueros y peldaños para ver si presentan deformaciones o perforaciones que impidan su utilización Curso de inducción 2007

18 Inspección de escalera de ganchos
Asegurarse que el gancho se manipula con relativa facilidad El ensamblaje no debe mostrar signos de oxidación Los ganchos no deben estar deformados Todos los elementos deben de estar unidos firmemente Curso de inducción 2007

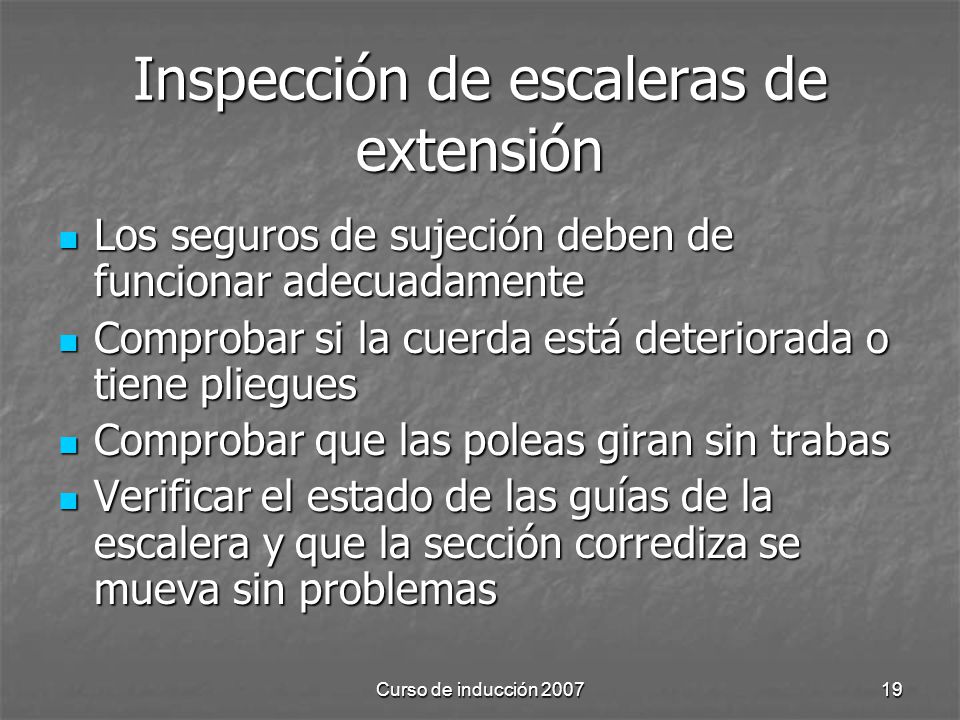

19 Inspección de escaleras de extensión
Los seguros de sujeción deben de funcionar adecuadamente Comprobar si la cuerda está deteriorada o tiene pliegues Comprobar que las poleas giran sin trabas Verificar el estado de las guías de la escalera y que la sección corrediza se mueva sin problemas Curso de inducción 2007

20 Seguridad en el empleo de escaleras
Utilizar equipo de protección completo Elegir la escalera adecuada para la tarea Utilizar las piernas para levantar las escaleras, no utilizar la espalda ni los brazos Curso de inducción 2007

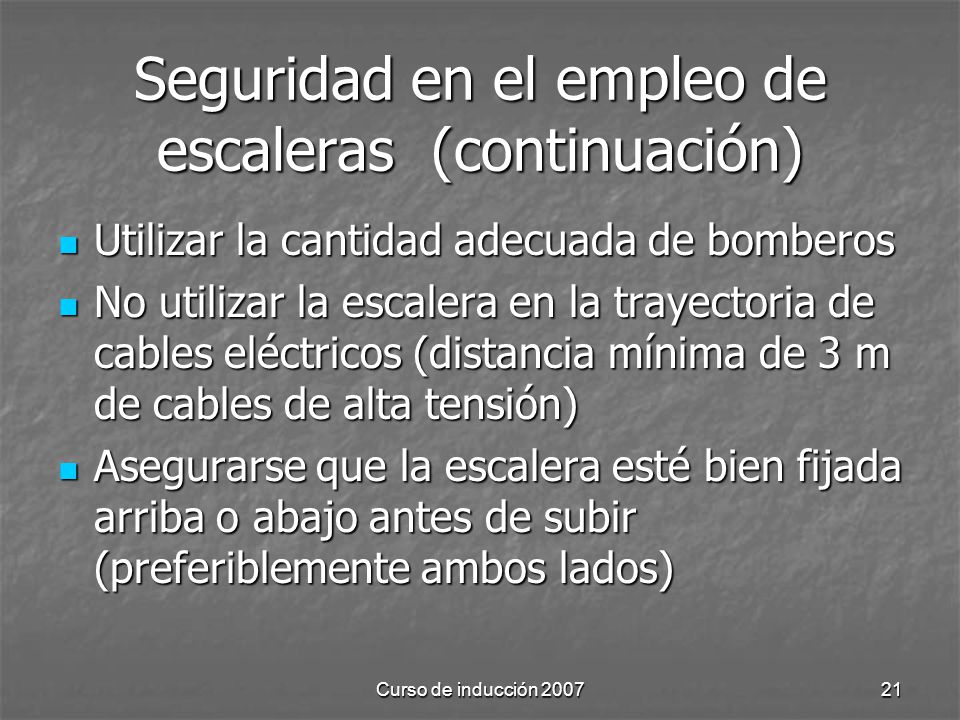

21 Seguridad en el empleo de escaleras (continuación)
Utilizar la cantidad adecuada de bomberos No utilizar la escalera en la trayectoria de cables eléctricos (distancia mínima de 3 m de cables de alta tensión) Asegurarse que la escalera esté bien fijada arriba o abajo antes de subir (preferiblemente ambos lados) Curso de inducción 2007

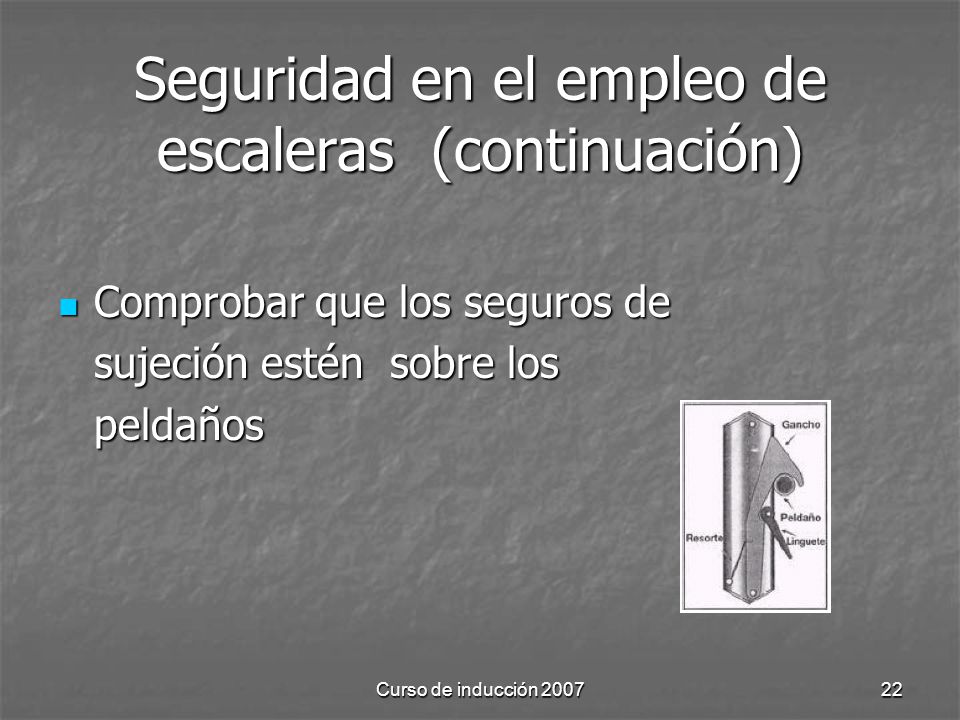

22 Seguridad en el empleo de escaleras (continuación)
Comprobar que los seguros de sujeción estén sobre los peldaños Curso de inducción 2007

23 Seguridad en el empleo de escaleras (continuación)
Comprobar que la escalera forma un ángulo adecuado con el apoyo Curso de inducción 2007

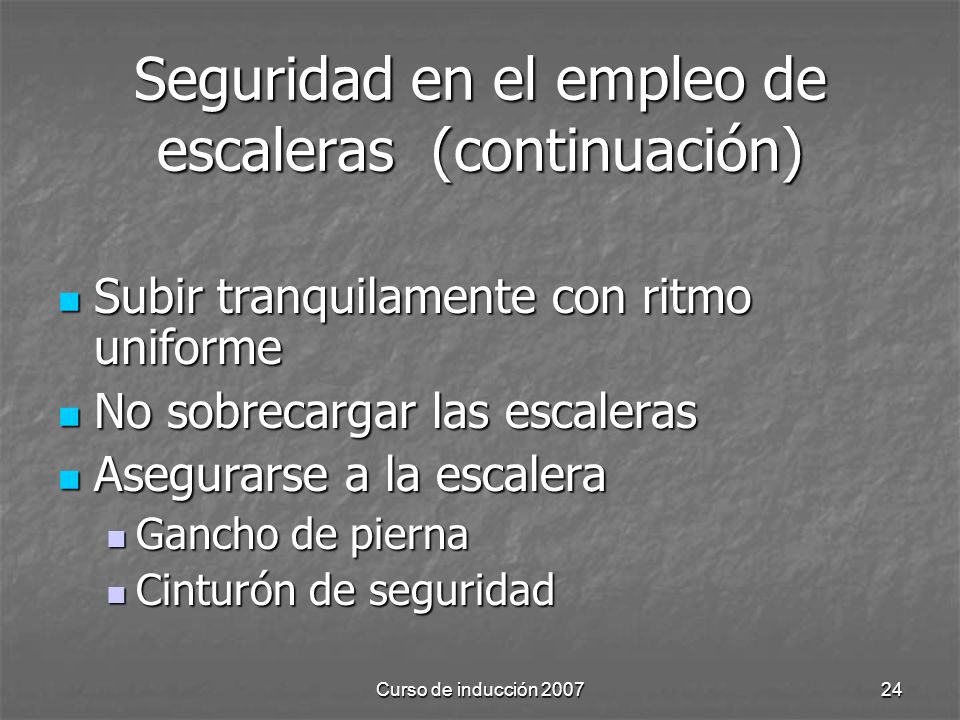

24 Seguridad en el empleo de escaleras (continuación)
Subir tranquilamente con ritmo uniforme No sobrecargar las escaleras Asegurarse a la escalera Gancho de pierna Cinturón de seguridad Curso de inducción 2007

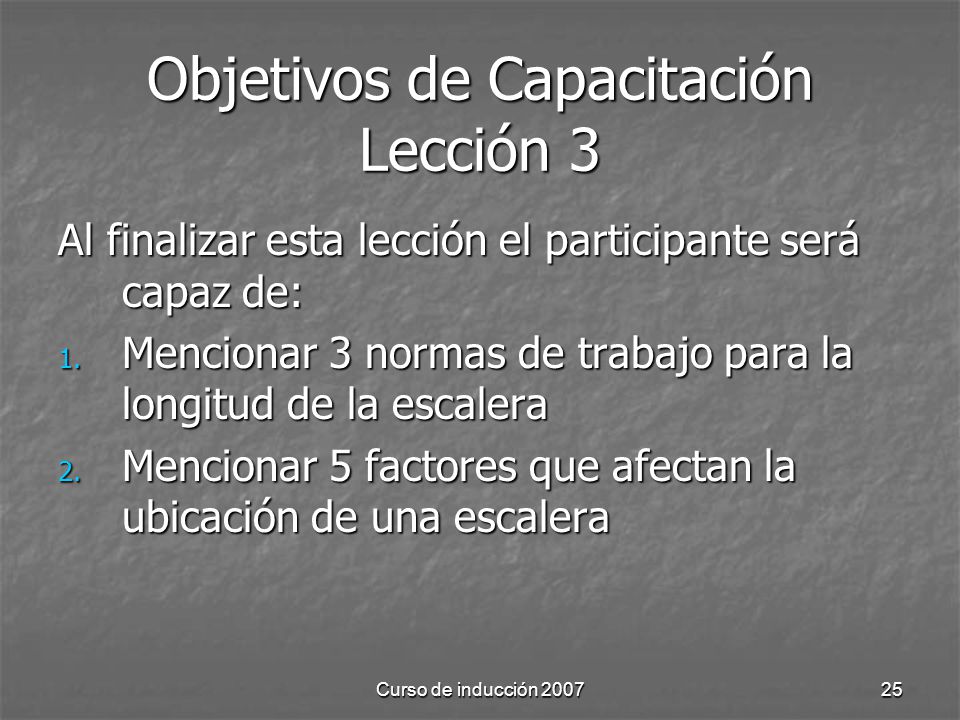

25 Objetivos de Capacitación Lección 3
Al finalizar esta lección el participante será capaz de: Mencionar 3 normas de trabajo para la longitud de la escalera Mencionar 5 factores que afectan la ubicación de una escalera Curso de inducción 2007

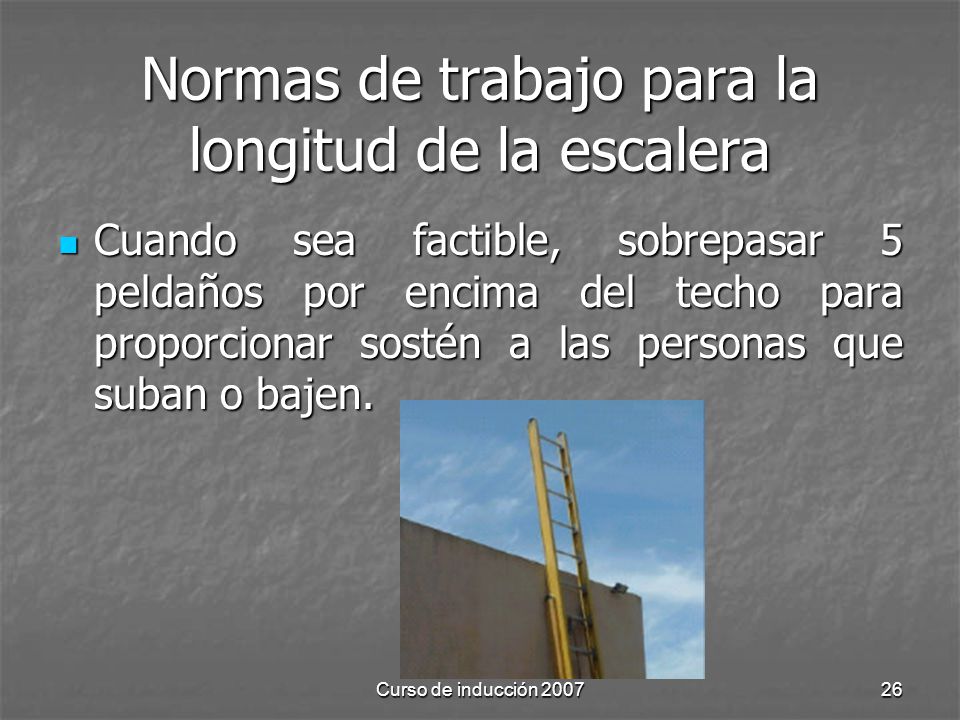

26 Normas de trabajo para la longitud de la escalera
Cuando sea factible, sobrepasar 5 peldaños por encima del techo para proporcionar sostén a las personas que suban o bajen. Curso de inducción 2007

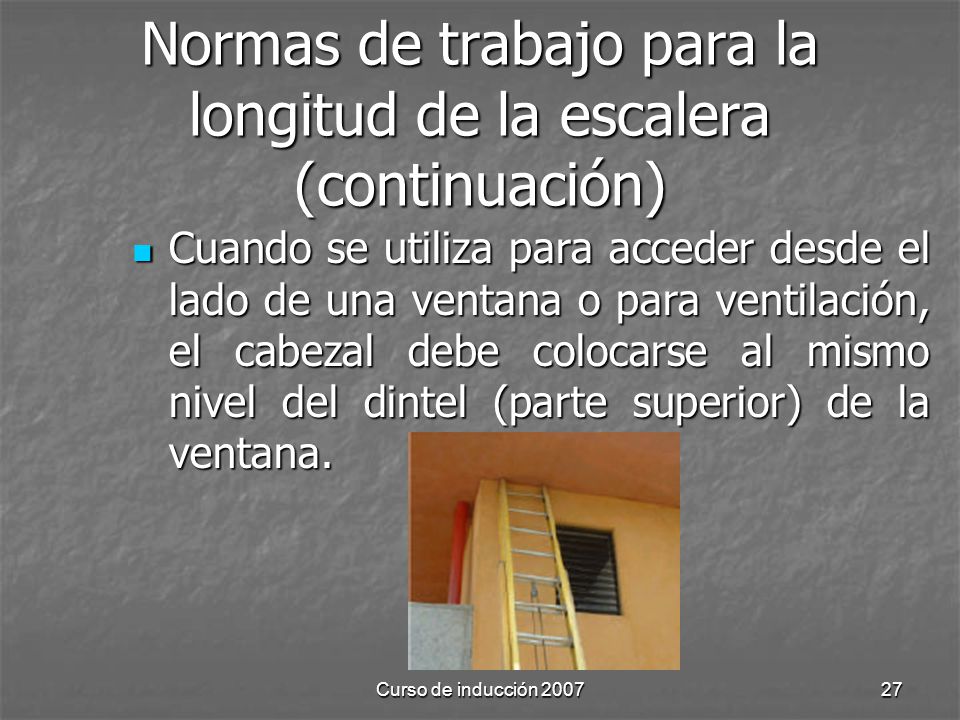

27 Normas de trabajo para la longitud de la escalera (continuación)
Cuando se utiliza para acceder desde el lado de una ventana o para ventilación, el cabezal debe colocarse al mismo nivel del dintel (parte superior) de la ventana. Curso de inducción 2007

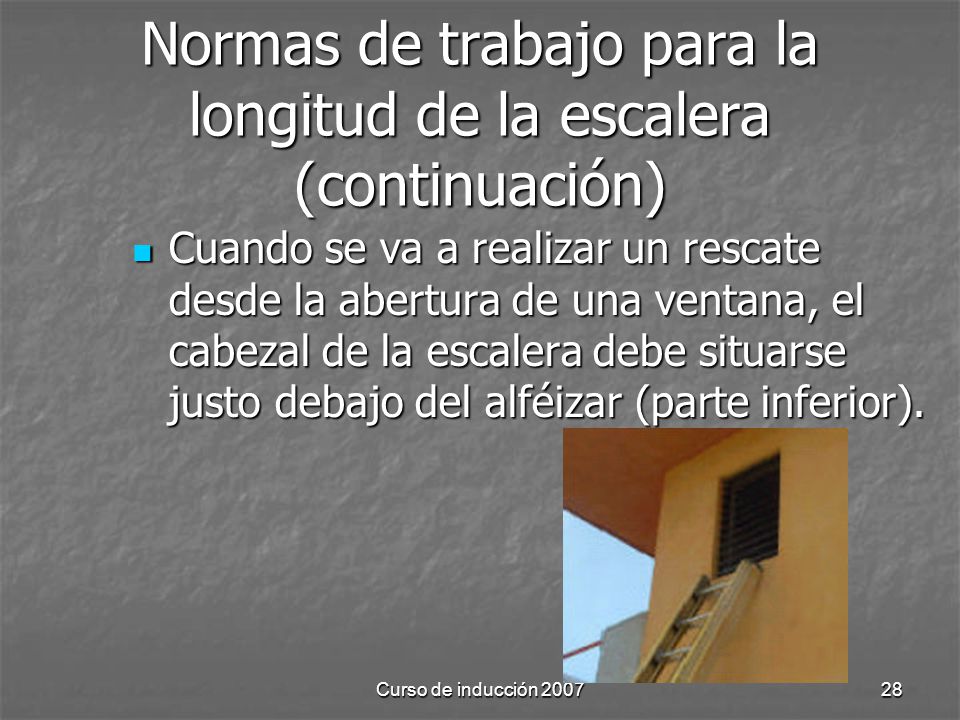

28 Normas de trabajo para la longitud de la escalera (continuación)
Cuando se va a realizar un rescate desde la abertura de una ventana, el cabezal de la escalera debe situarse justo debajo del alféizar (parte inferior). Curso de inducción 2007

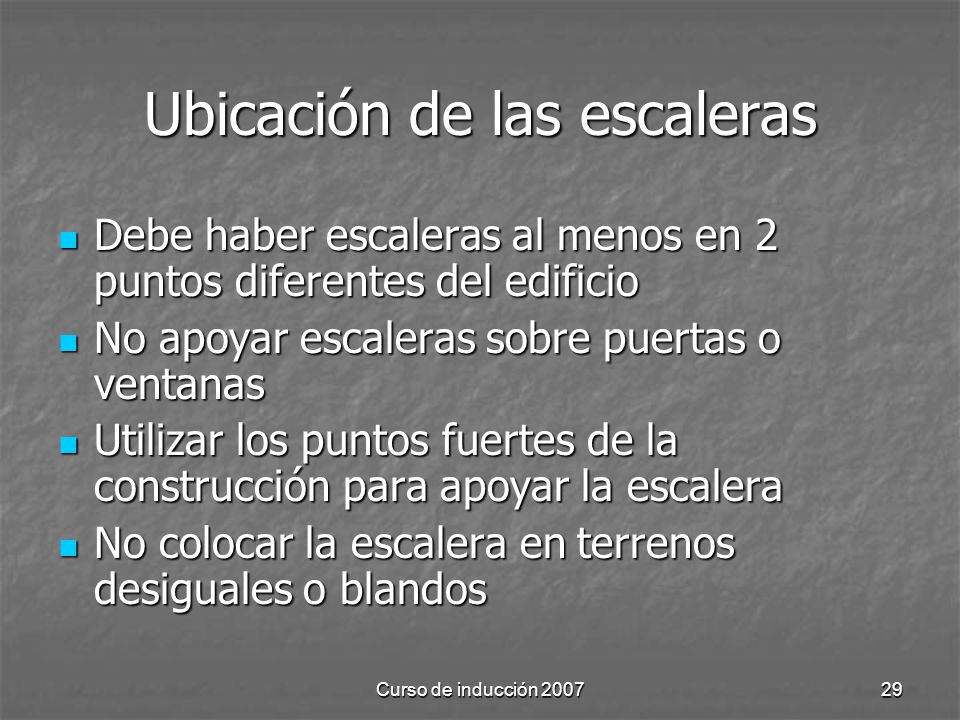

29 Ubicación de las escaleras
Debe haber escaleras al menos en 2 puntos diferentes del edificio No apoyar escaleras sobre puertas o ventanas Utilizar los puntos fuertes de la construcción para apoyar la escalera No colocar la escalera en terrenos desiguales o blandos Curso de inducción 2007

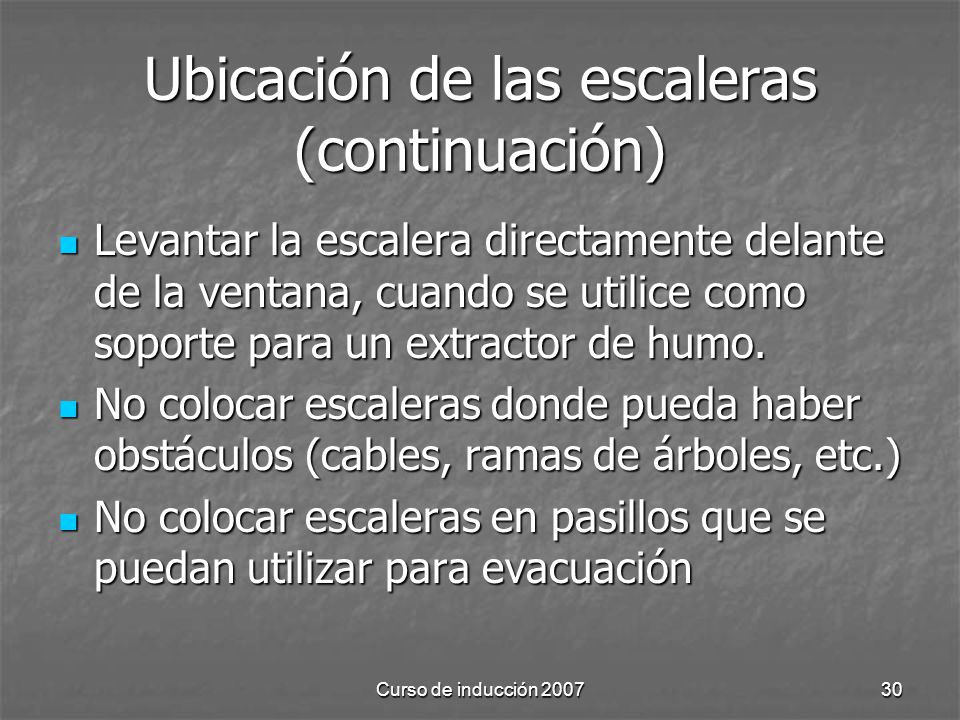

30 Ubicación de las escaleras (continuación)
Levantar la escalera directamente delante de la ventana, cuando se utilice como soporte para un extractor de humo. No colocar escaleras donde pueda haber obstáculos (cables, ramas de árboles, etc.) No colocar escaleras en pasillos que se puedan utilizar para evacuación Curso de inducción 2007

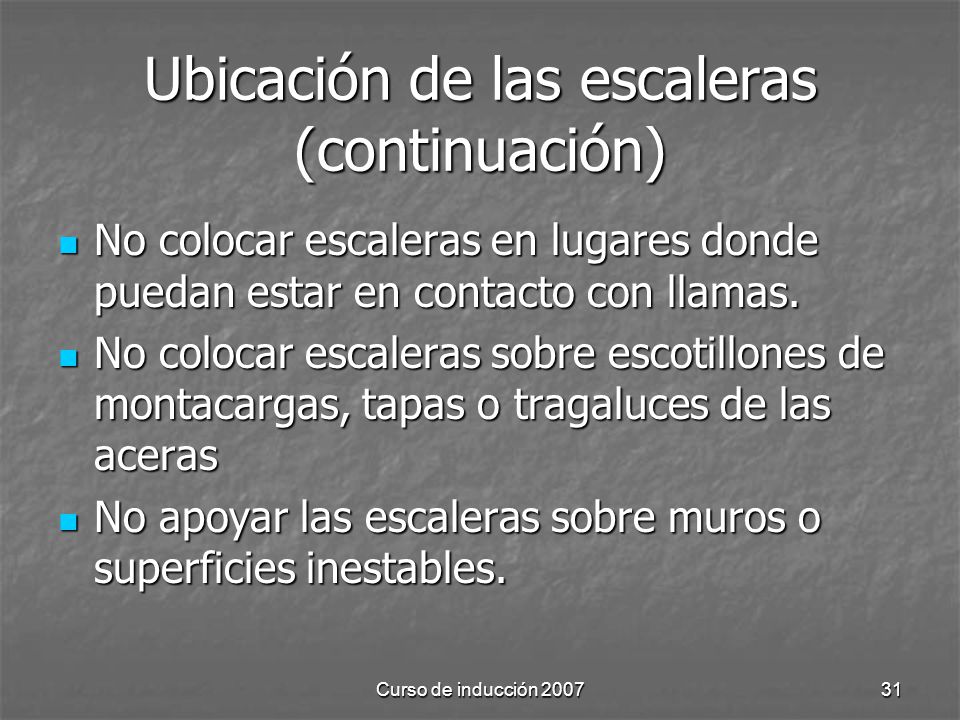

31 Ubicación de las escaleras (continuación)
No colocar escaleras en lugares donde puedan estar en contacto con llamas. No colocar escaleras sobre escotillones de montacargas, tapas o tragaluces de las aceras No apoyar las escaleras sobre muros o superficies inestables. Curso de inducción 2007

32 FIN Inducción 2007 Academia Nacional de Bomberos
