1 1.2 Flujo en poros, suelo saturado (Experimentos)
Dr. Willy H. Gerber Constanza Becerra, Loreto Lagos, Daniel Muñoz Universidad Austral, Valdivia, Chile Objetivos: Comprender la forma como se desplaza el agua a través de la porosidad del suelo saturados. –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

2 Objetivo Tarea: medición del radio de la porosidad de un proxy de suelo Ecuación sobre la que nos basaremos: Flujo total [m3/s] Radio del poro [m] Sección del suelo [m2] Porosidad [-] Diferencia de presión [Pa] Largo del poro [m] Viscosidad [Pa s] = [Ns/m2] –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

3 Modelo Nuestro proxy de suelo
–UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

4 Modelo Parámetros asociados al modelo del suelo: Porosidad Area
Radio del poro Alto de la muestra –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

5 Modelo Como estimar la porosidad Tenemos las densidades Hay que medir
y la definición de la porosidad o sea 3 g/cm3 –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

6 Estimación de la masa –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

7 Estimación del volumen
–UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

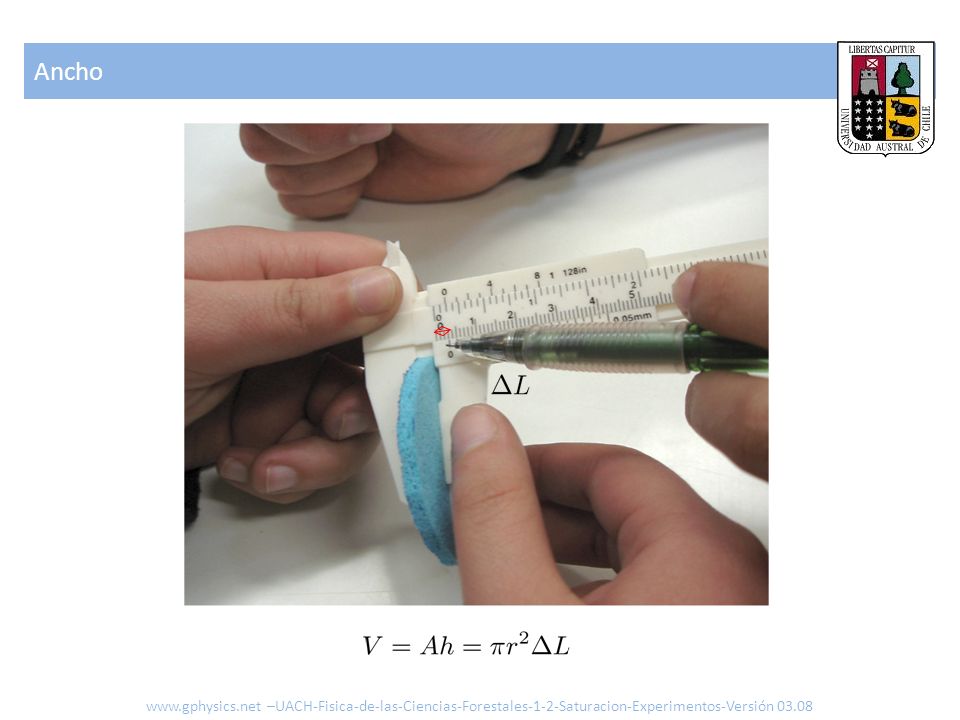

8 Ancho –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

9 Modelo Parámetros asociados al modelo del suelo: Porosidad Area
Radio del poro Variable Valor Unidad Radio r m Altura ΔL Masa M Kg Área A m2 Porosidad f - –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

10 Calcular Calcular –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

11 Parámetros dinámicos Parámetros asociados al flujo: Presión Flujo
Viscosidad (1x10-3 Pa s) –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

12 Colocar la muestra Estructura hacia abajo (NO como se ve en la foto)
–UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

13 Índice Fijar “cero” –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

14 Índice Lectura de nivel 75 ml Volumen Tiempo Altura 25 ml 10 s 8 cm
Nivel inicial –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

15 Índice Ir midiendo tiempo, no detenga el reloj
Solo indique la hora cada 25 ml que agua que caigan en la probeta. Volumen Tiempo Altura 25 ml 10 s 8 cm 50 ml 26 s 7 cm –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

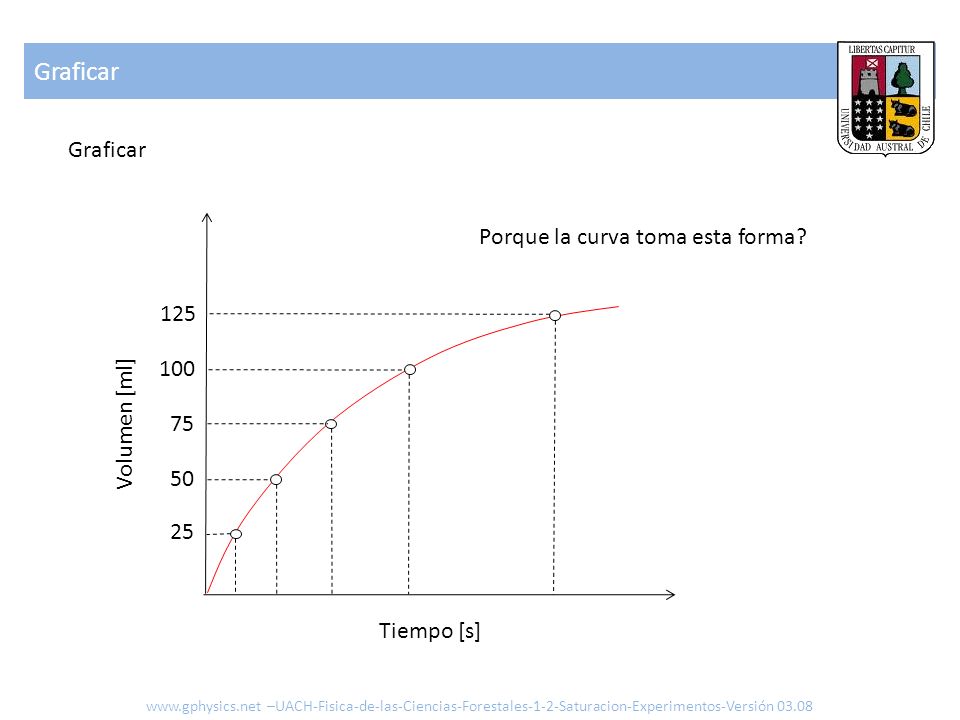

16 Graficar Graficar Porque la curva toma esta forma? 125 100
Volumen [ml] 75 50 25 Tiempo [s] –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

17 Parámetros dinámicos Calcular factores faltantes
–UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08

18 Calcular –UACH-Fisica-de-las-Ciencias-Forestales-1-2-Saturacion-Experimentos-Versión 03.08
