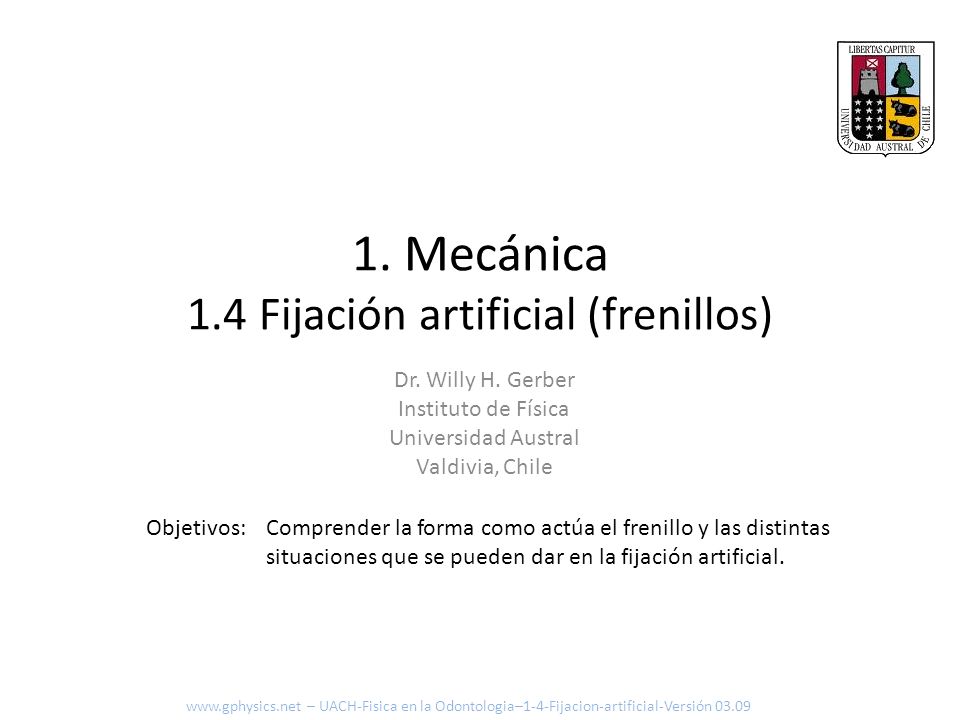

1 1. Mecánica 1.4 Fijación artificial (frenillos)
Dr. Willy H. Gerber Instituto de Física Universidad Austral Valdivia, Chile Objetivos: Comprender la forma como actúa el frenillo y las distintas situaciones que se pueden dar en la fijación artificial. – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

2 Fijaciones artificiales - frenillos
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

3 El rol de los frenillos – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

4 Fuerzas y sus efectos Torque -> rotación Fuerza -> traslación
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

5 Uso de Brackets Desarrollo Reducción de hueso de hueso
Torque -> rotación Fuerza -> traslación – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

6 T = r F Comportamiento: translación + rotación
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

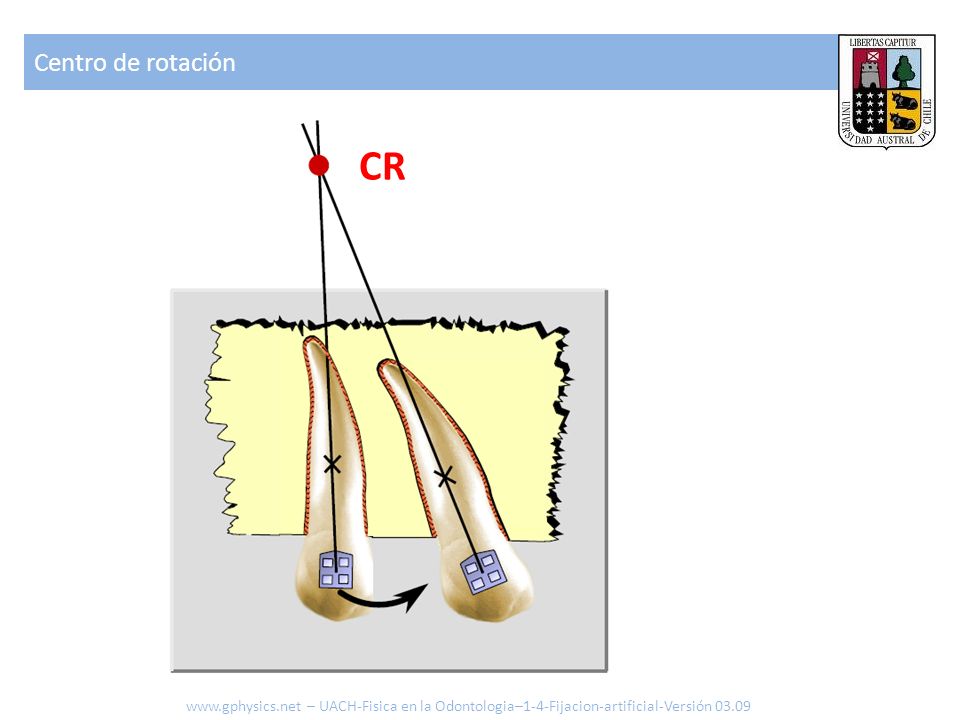

7 Centro de rotación CR – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

8 Ecuación de modelo de fijación
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

9 Ecuación de modelo de fijación
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

10 Caso sin torque T = 0 que se logra con Y -> ∞ y corresponde a solo traslación – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

11 CO Centro de oposición Centro de oposición
= punto en que las fuerzas sobre el bracket se reflejan sobre el diente CO Elemento binario – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

12 CR CO D T,F Ecuación de Burstone
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

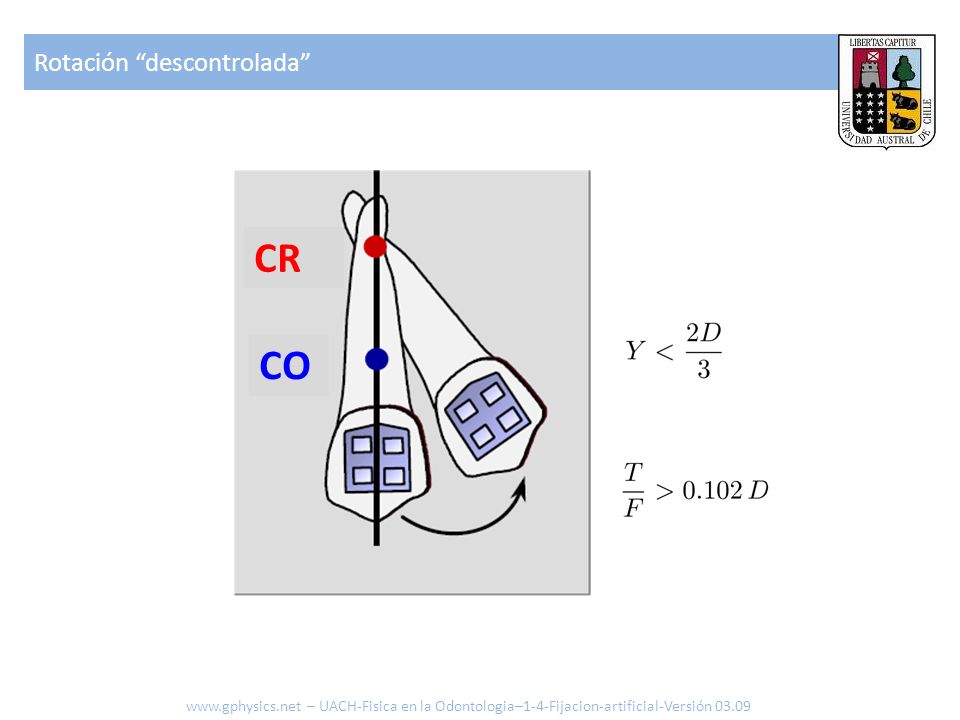

13 CR CO Rotación “descontrolada”
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

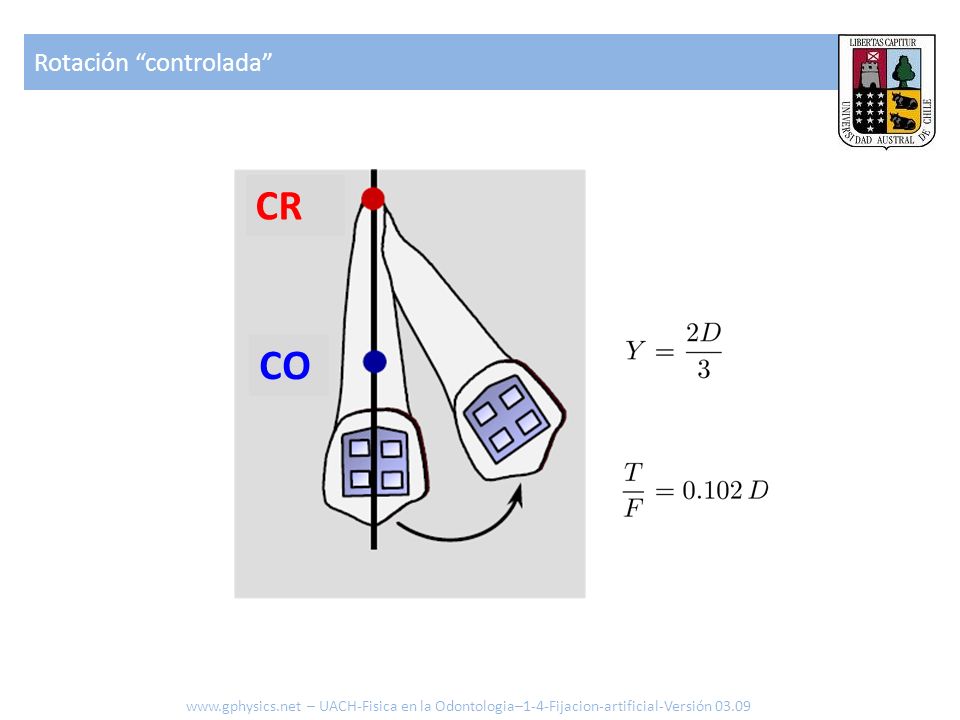

14 CR CO Rotación “controlada”
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

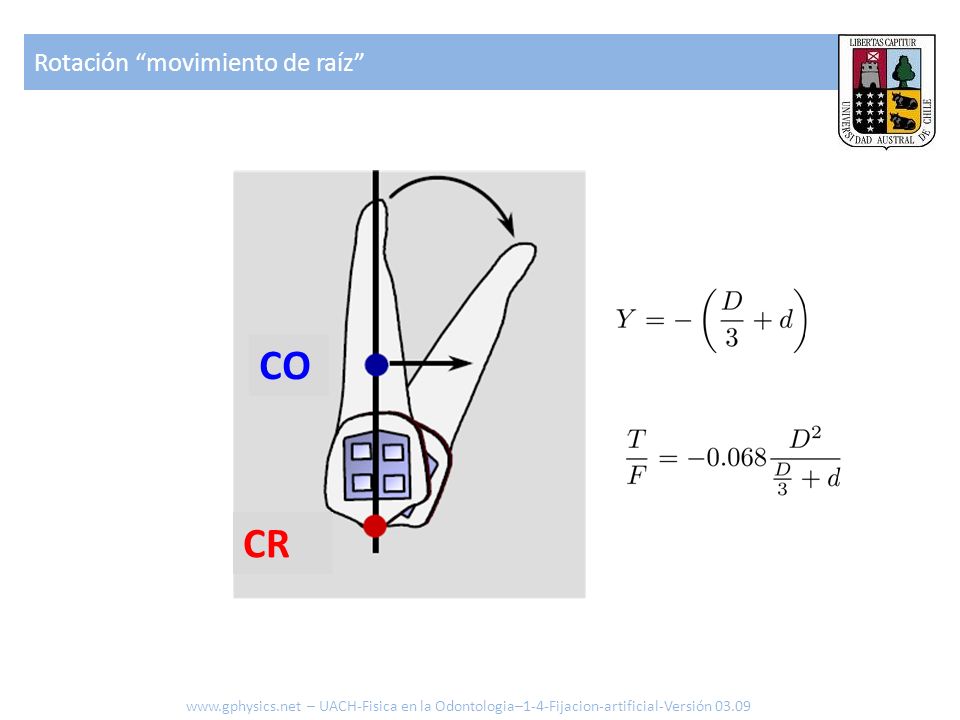

15 CO CR Rotación “movimiento de raíz”
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

16 Ejemplo mas complejo – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

17 Ejemplo mas complejo CO T
– UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

18 Rotación perpendicular al plano del Bracket

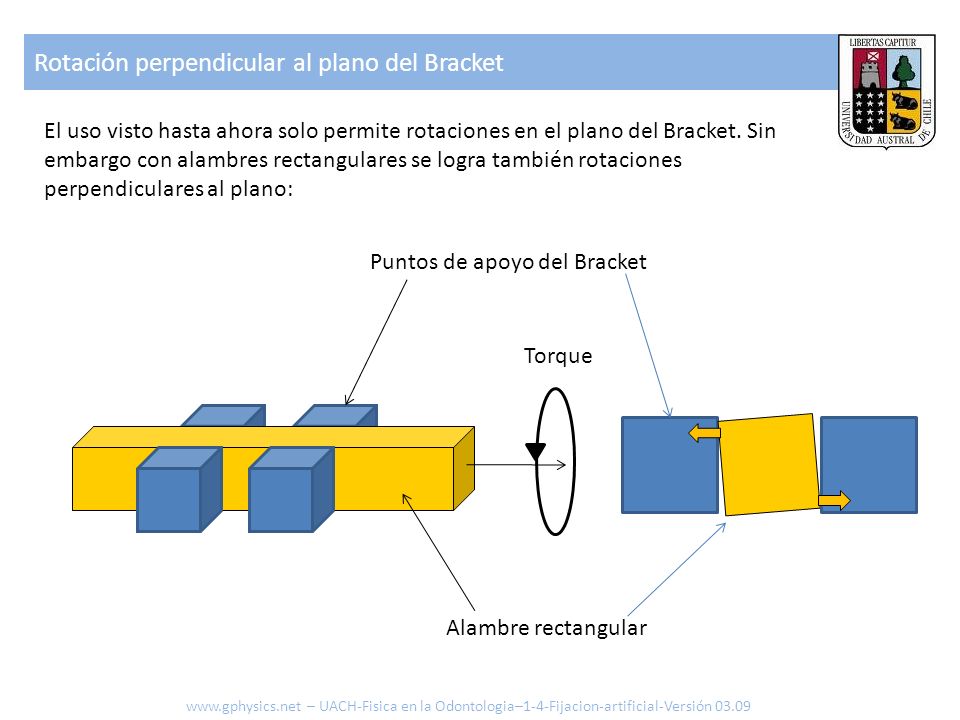

El uso visto hasta ahora solo permite rotaciones en el plano del Bracket. Sin embargo con alambres rectangulares se logra también rotaciones perpendiculares al plano: Puntos de apoyo del Bracket Torque Alambre rectangular – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09

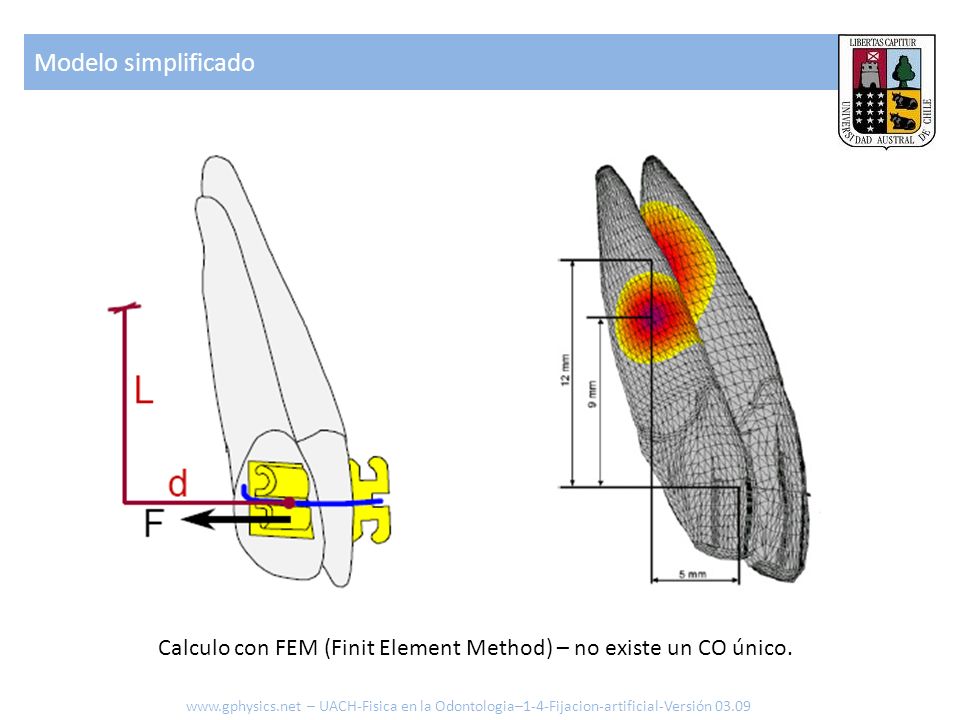

19 Modelo simplificado Calculo con FEM (Finit Element Method) – no existe un CO único. – UACH-Fisica en la Odontologia–1-4-Fijacion-artificial-Versión 03.09
