MONTAJE DE LA TORRE EIFFEL

Presentación del tema: "MONTAJE DE LA TORRE EIFFEL"— Transcripción de la presentación:

1 MONTAJE DE LA TORRE EIFFEL
Jean-Bernard

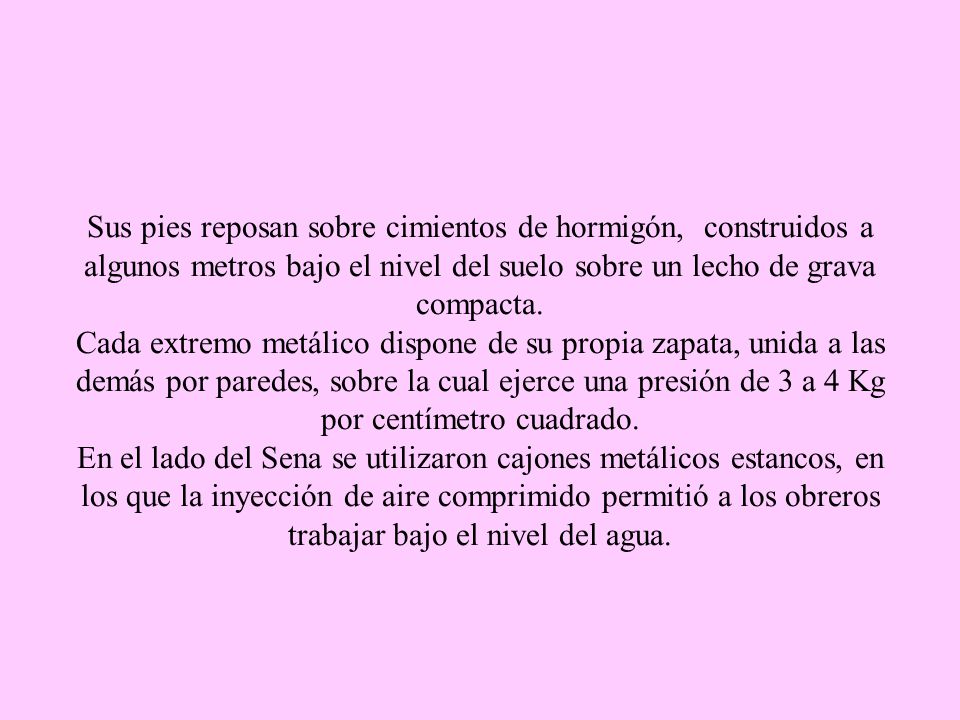

2 Sus pies reposan sobre cimientos de hormigón, construidos a algunos metros bajo el nivel del suelo sobre un lecho de grava compacta. Cada extremo metálico dispone de su propia zapata, unida a las demás por paredes, sobre la cual ejerce una presión de 3 a 4 Kg por centímetro cuadrado. En el lado del Sena se utilizaron cajones metálicos estancos, en los que la inyección de aire comprimido permitió a los obreros trabajar bajo el nivel del agua.

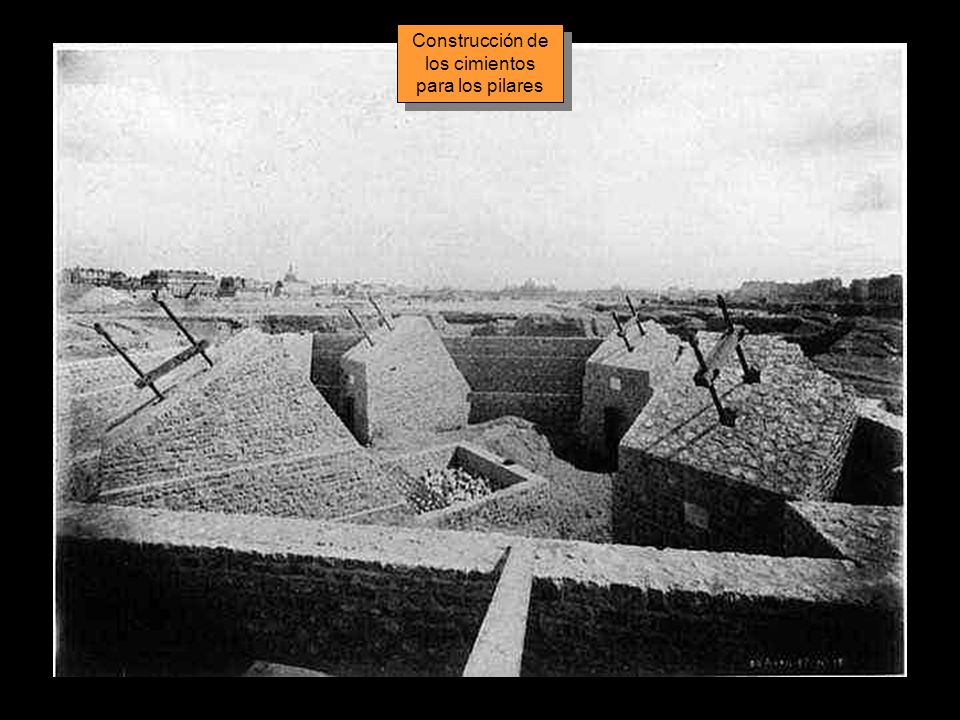

3 Construcción de los cimientos para los pilares

4

5

6

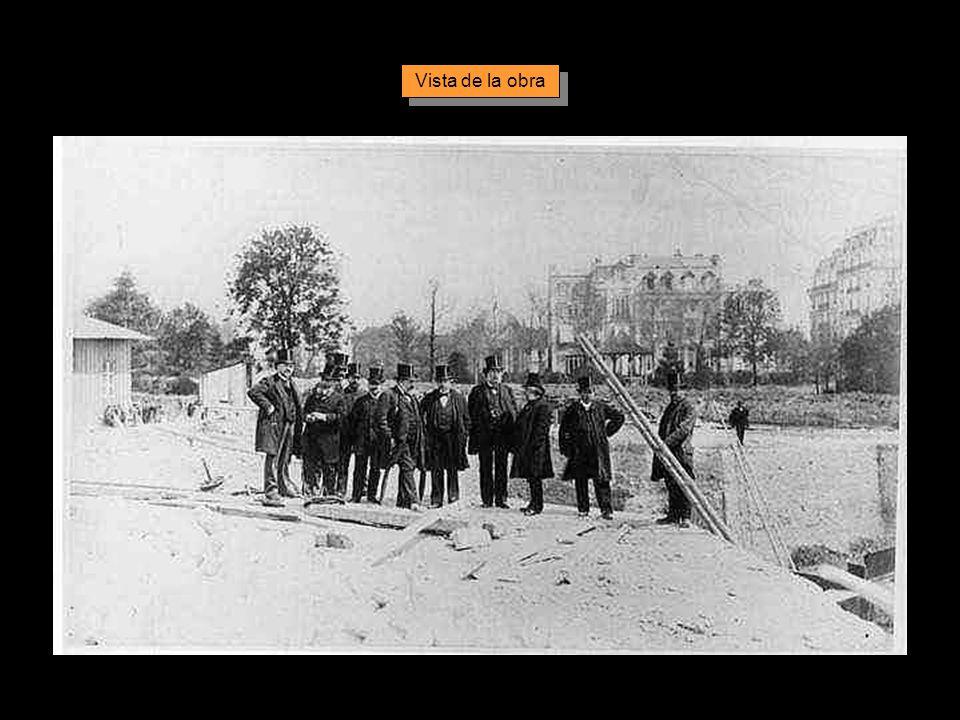

7 Vista de la obra

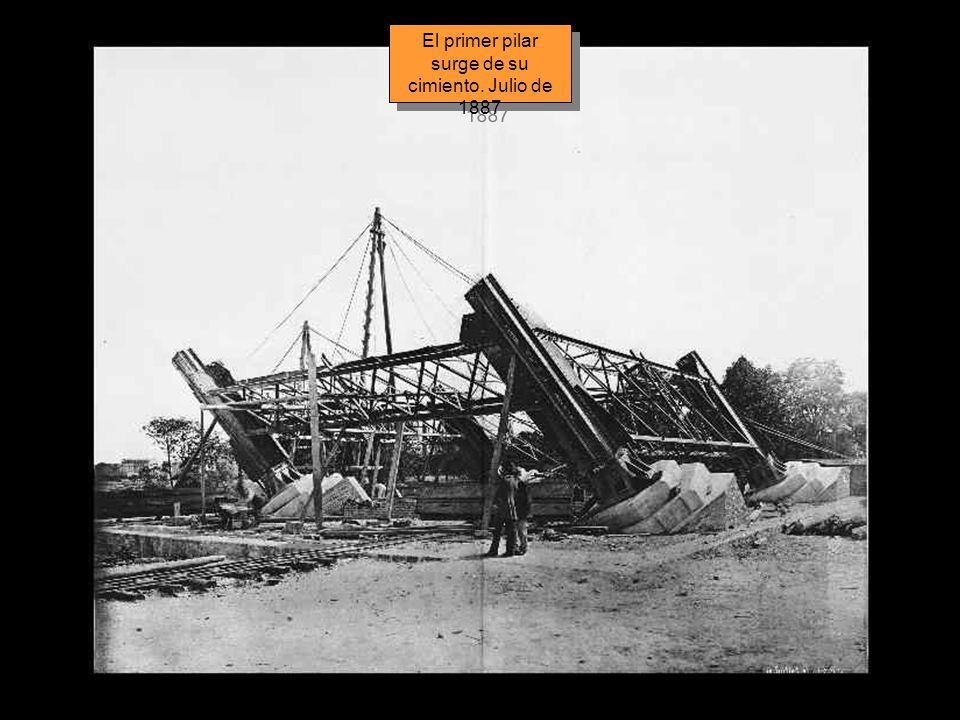

8 El primer pilar surge de su cimiento. Julio de 1887

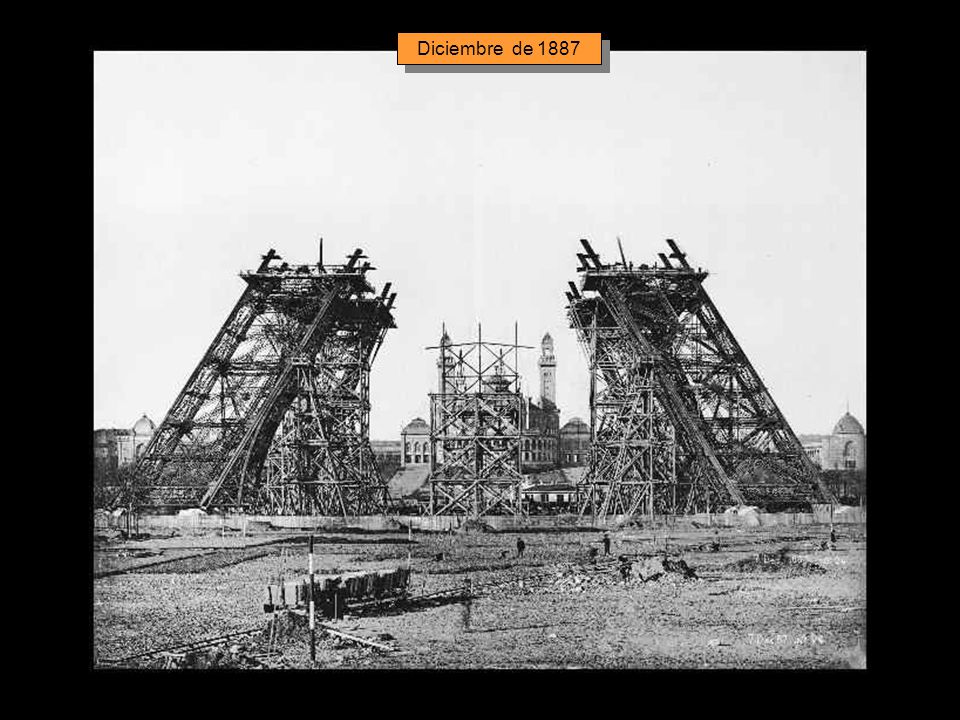

9 Diciembre de 1887

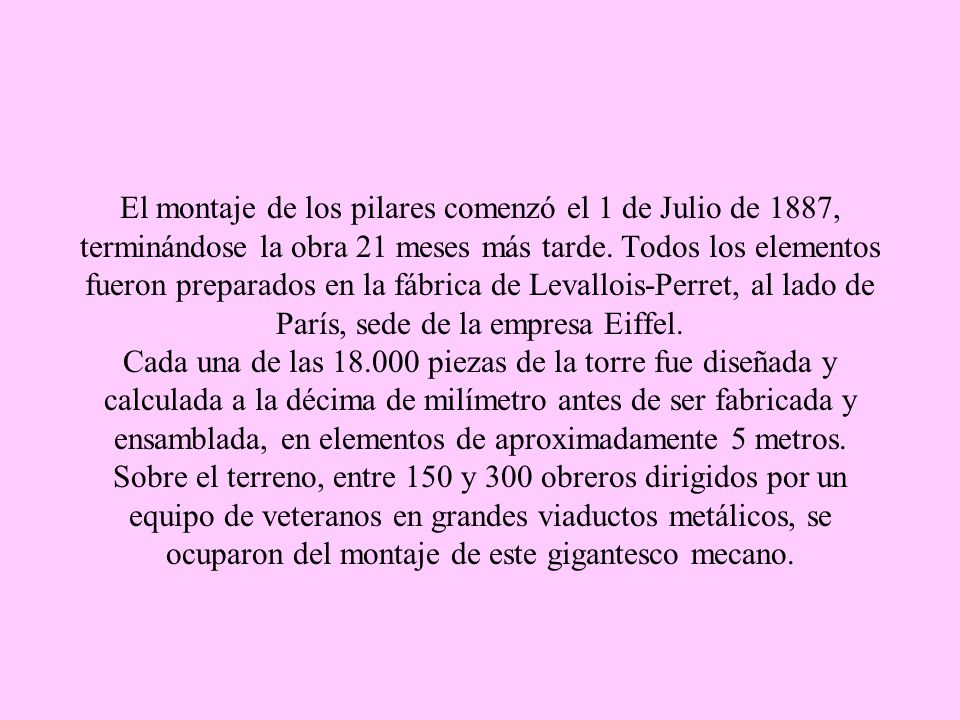

10 El montaje de los pilares comenzó el 1 de Julio de 1887, terminándose la obra 21 meses más tarde. Todos los elementos fueron preparados en la fábrica de Levallois-Perret, al lado de París, sede de la empresa Eiffel. Cada una de las piezas de la torre fue diseñada y calculada a la décima de milímetro antes de ser fabricada y ensamblada, en elementos de aproximadamente 5 metros. Sobre el terreno, entre 150 y 300 obreros dirigidos por un equipo de veteranos en grandes viaductos metálicos, se ocuparon del montaje de este gigantesco mecano.

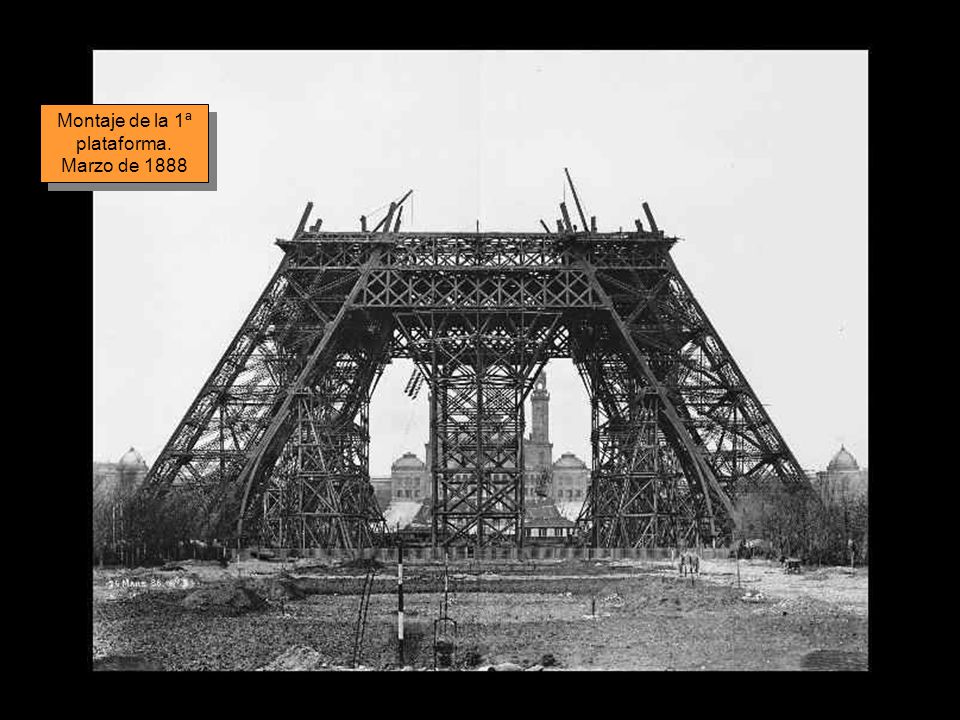

11 Montaje de la 1ª plataforma. Marzo de 1888

12

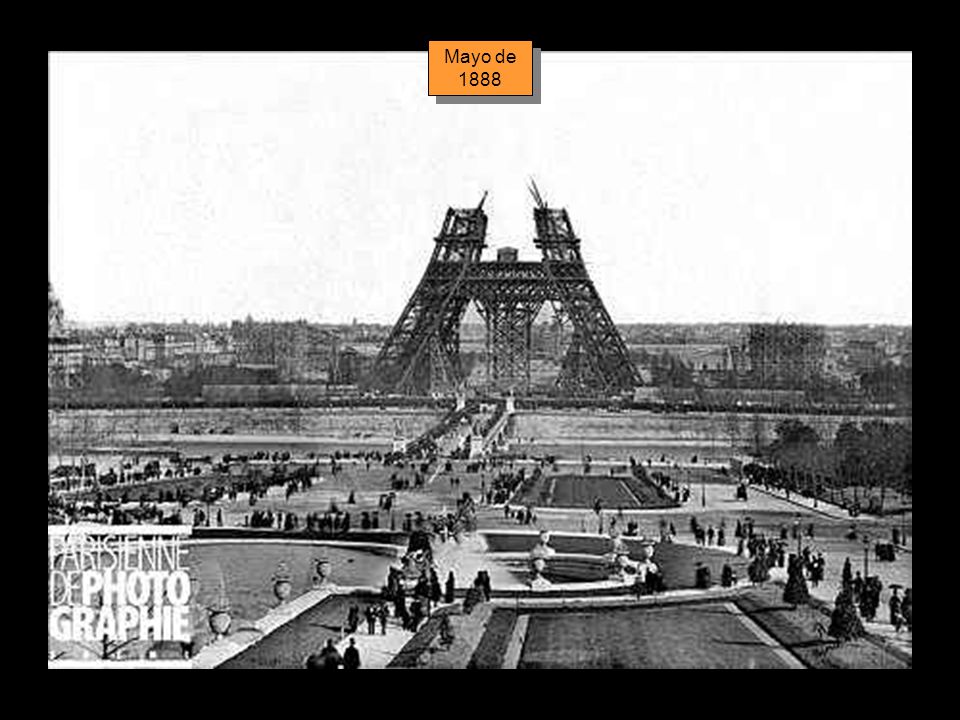

13 Mayo de 1888

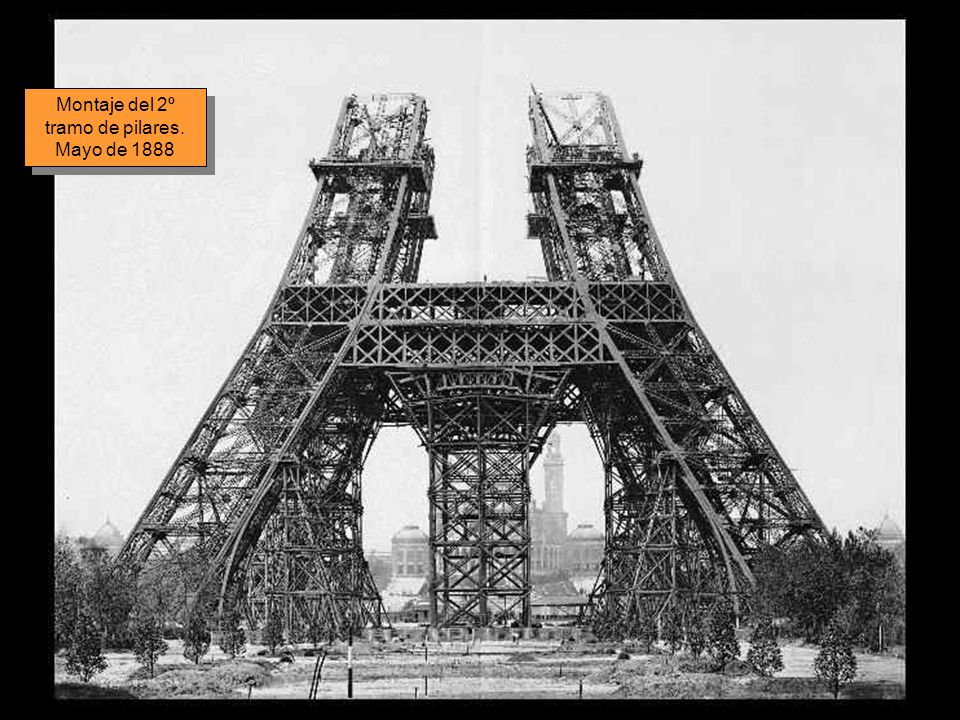

14 Montaje del 2º tramo de pilares. Mayo de 1888

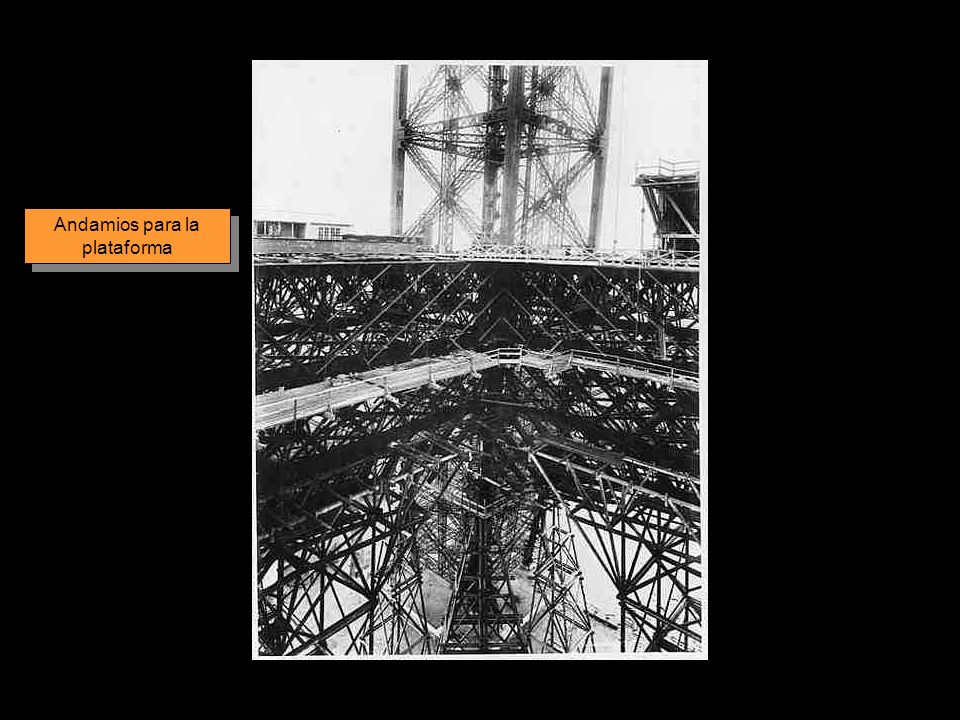

15 Andamios para la plataforma

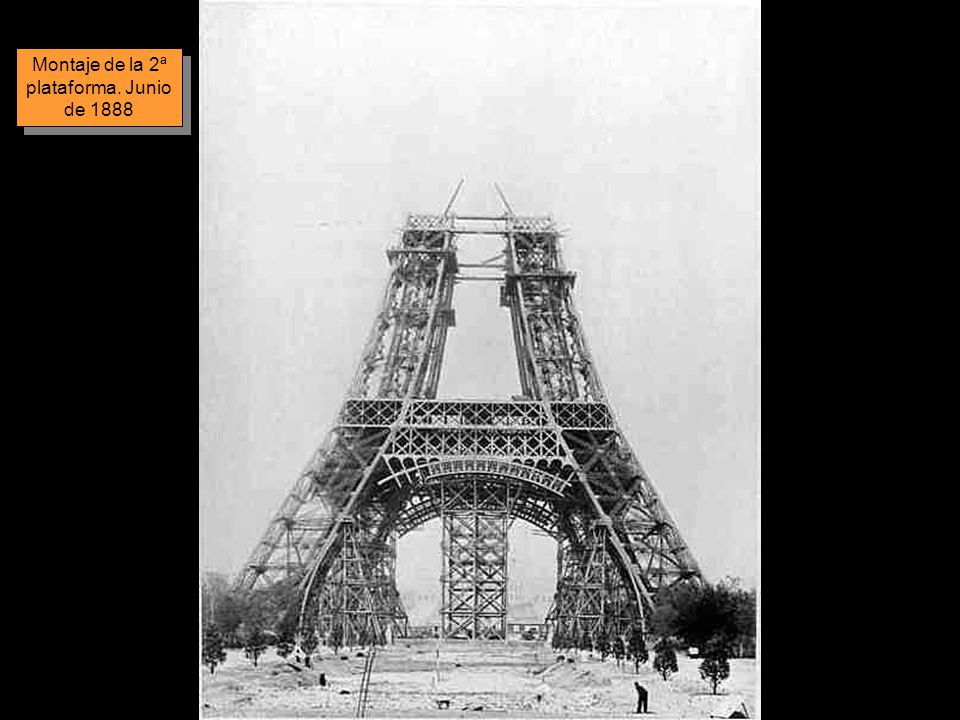

16 Montaje de la 2ª plataforma. Junio de 1888

17

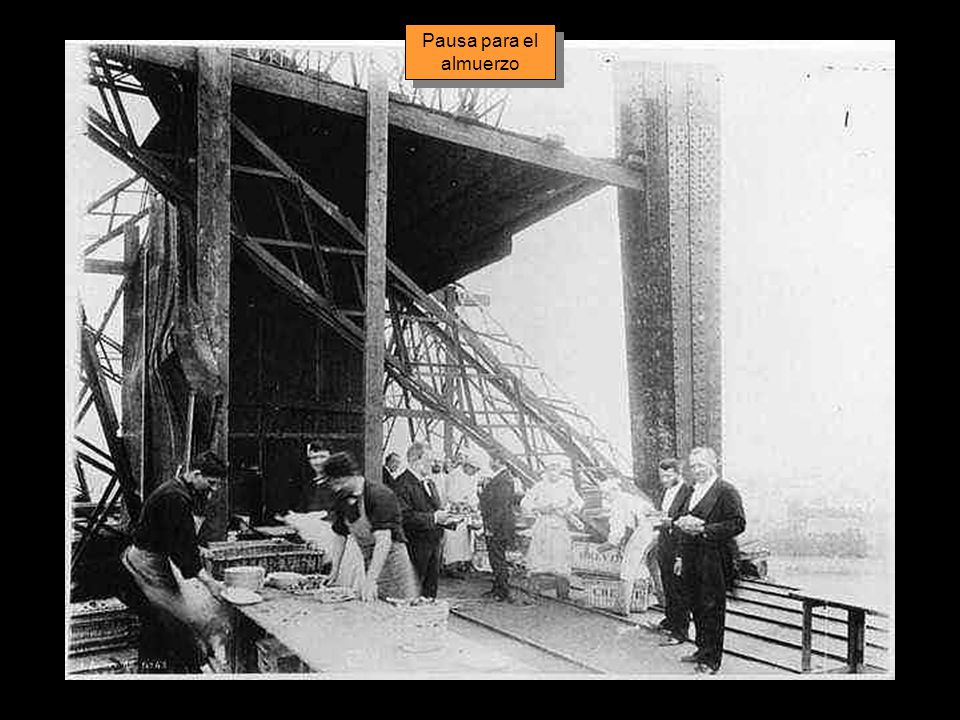

18 Pausa para el almuerzo

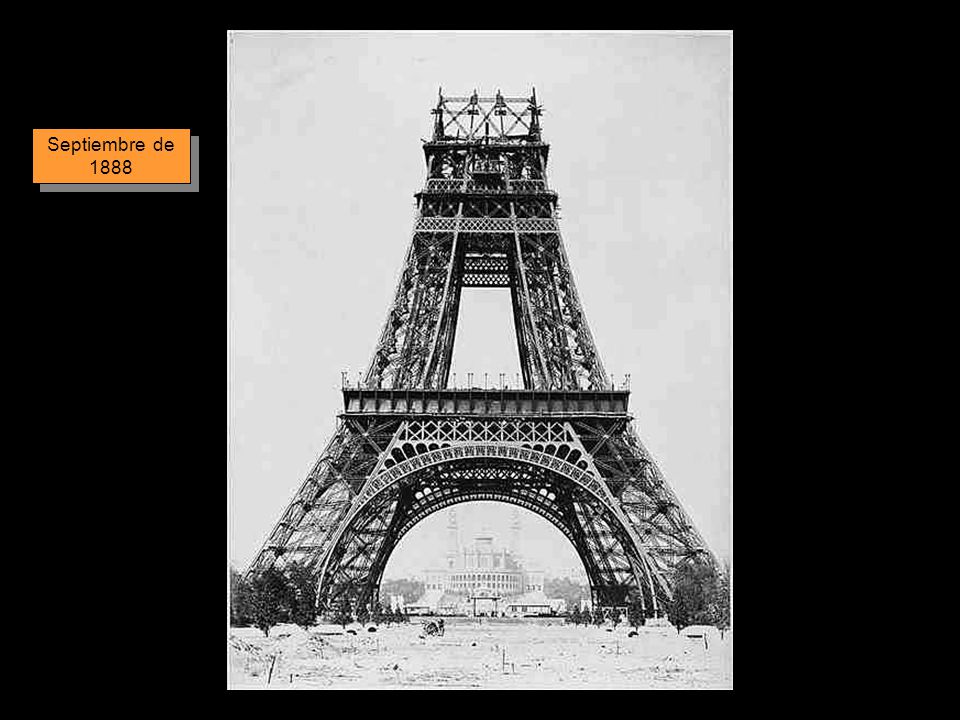

19 Septiembre de 1888

20

21

22

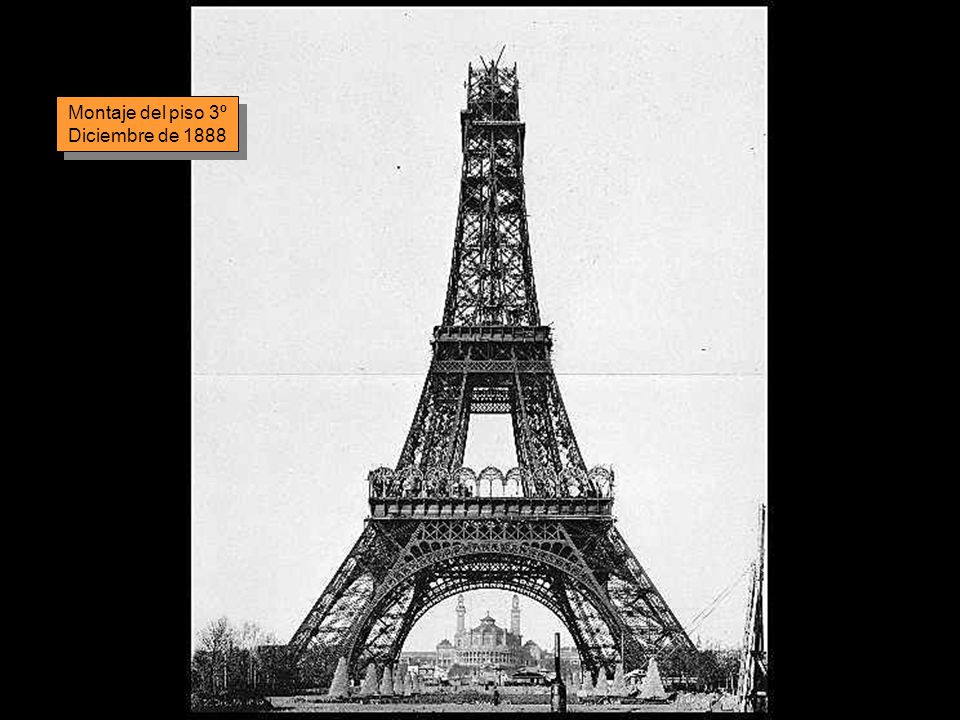

23 Montaje del piso 3º Diciembre de 1888

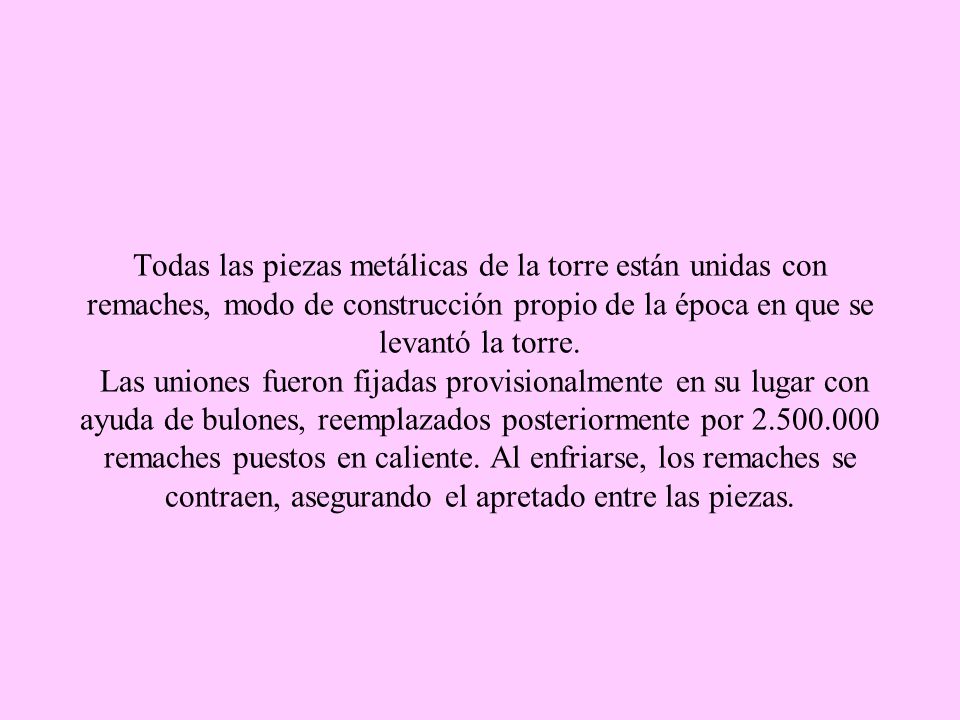

24 Todas las piezas metálicas de la torre están unidas con remaches, modo de construcción propio de la época en que se levantó la torre. Las uniones fueron fijadas provisionalmente en su lugar con ayuda de bulones, reemplazados posteriormente por remaches puestos en caliente. Al enfriarse, los remaches se contraen, asegurando el apretado entre las piezas.

25

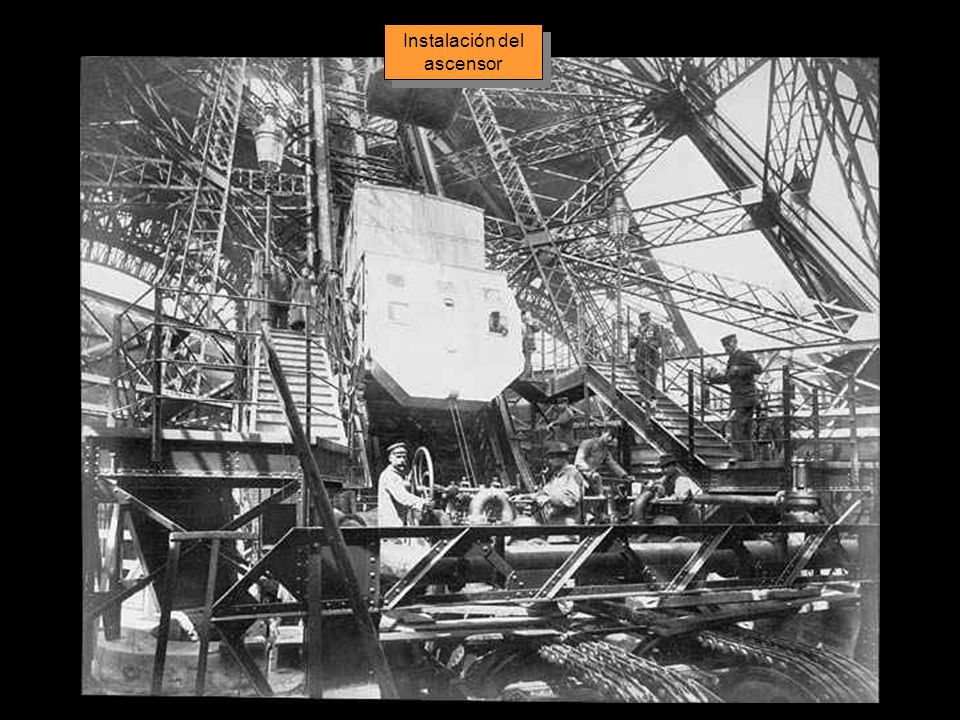

26 Instalación del ascensor

27 Pintor en acción

28 Los ingenieros del equipo Eiffel en 1889

29

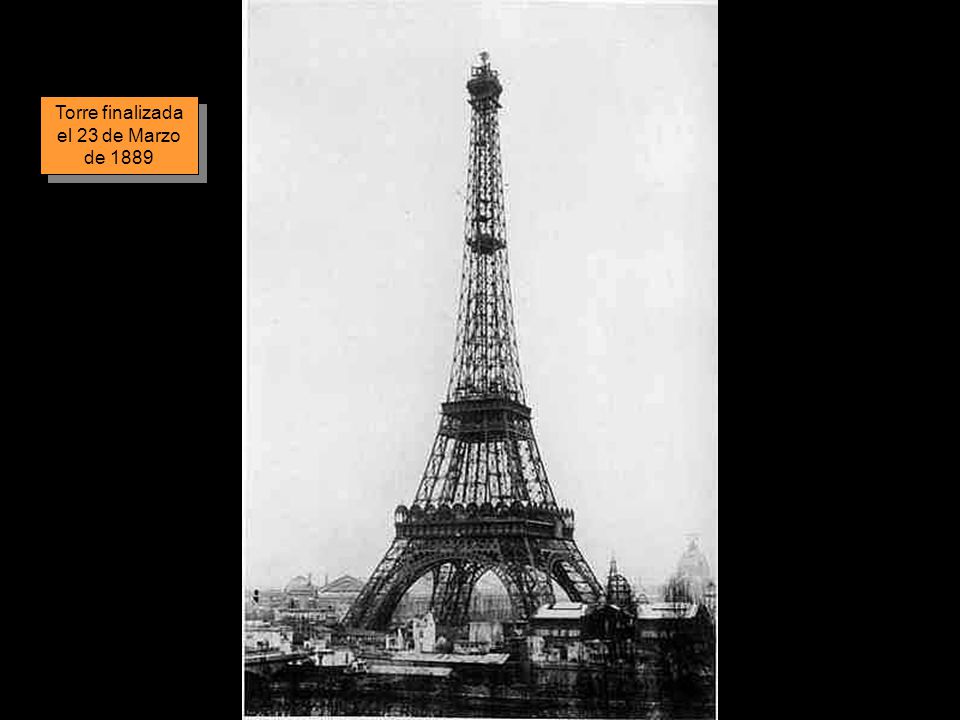

30 Torre finalizada el 23 de Marzo de 1889

31 Inauguración en 1889

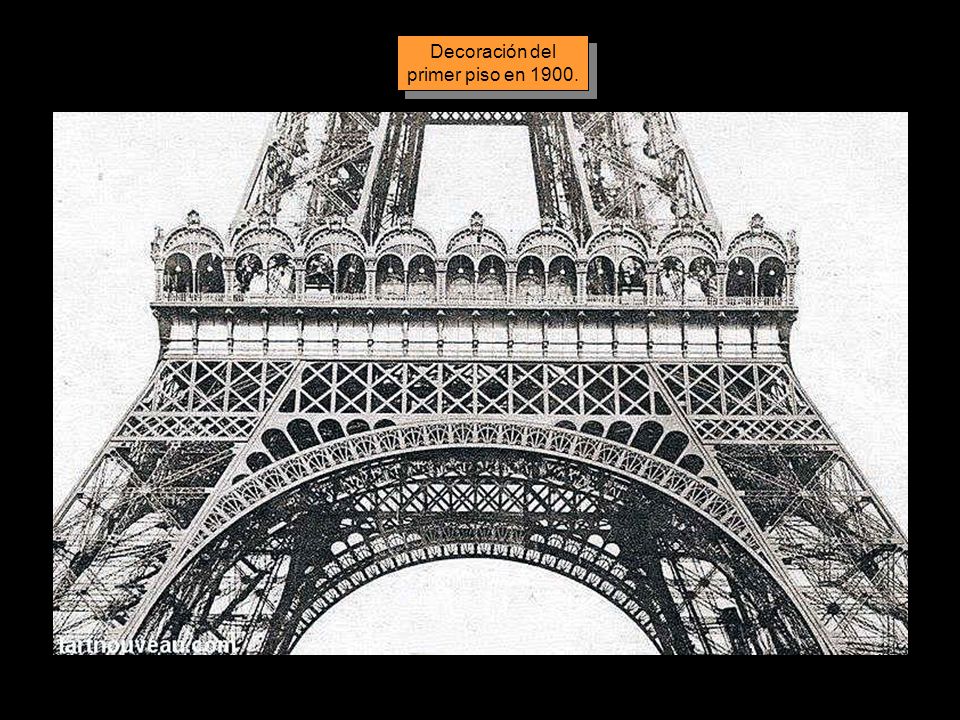

32 Decoración del primer piso en 1900.

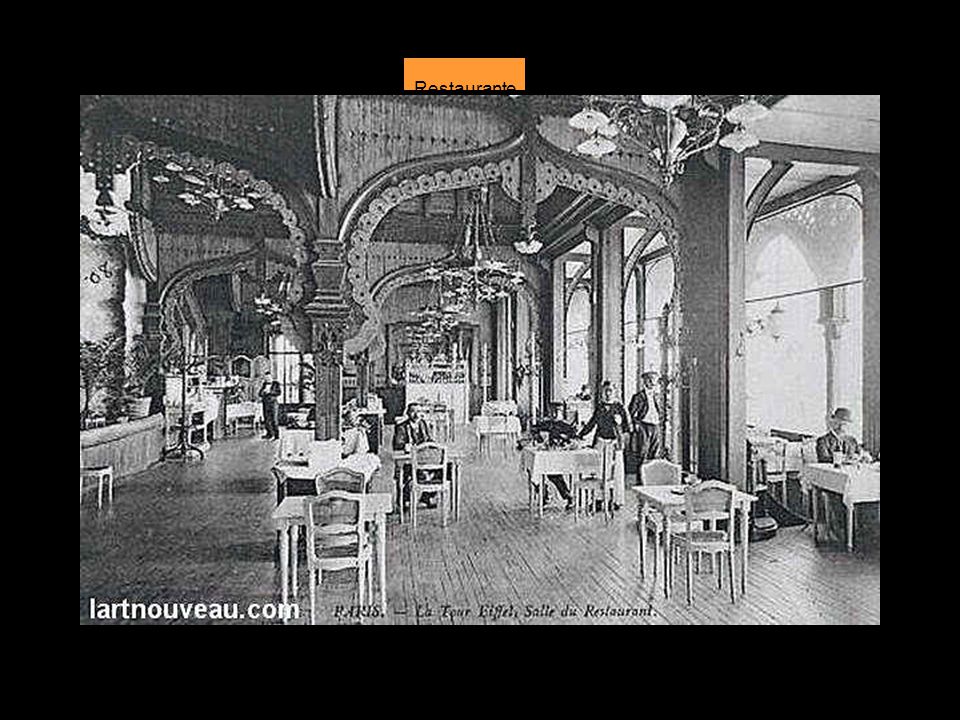

33 Restaurante

34 El cañón de la Torre Eiffel anunciando el mediodía

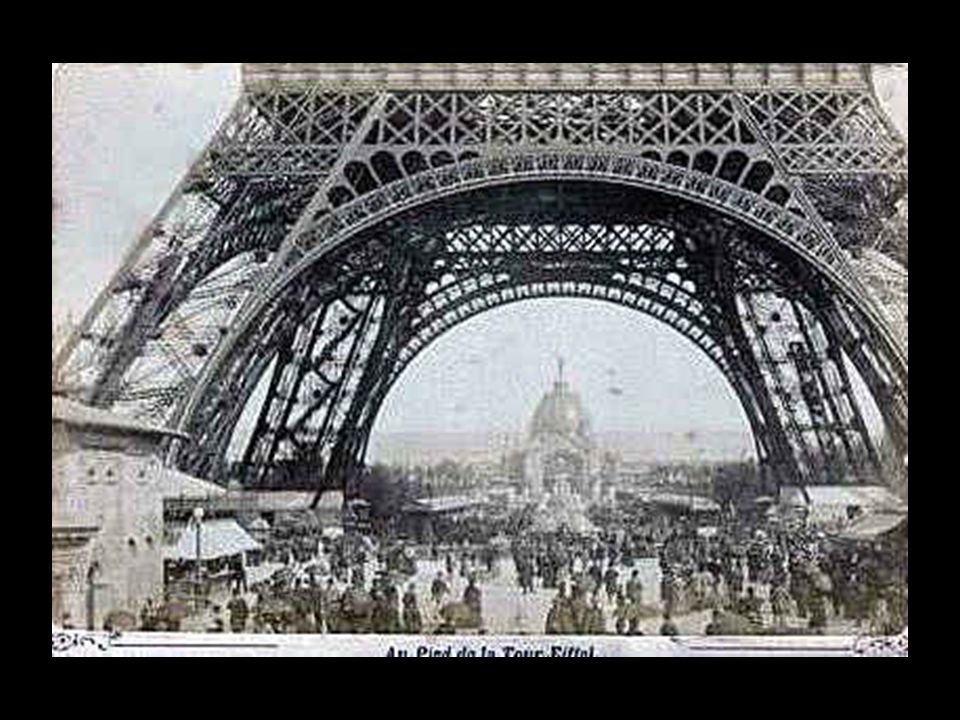

35 Exposición Universal 1889

36

37

38

39

40

41 Sólo se necesitaron 5 meses para construir los cimientos y 21 para realizar el montaje de la parte metálica de la torre. Es una rapidez record si se tienen en cuenta los rudimentarios medios de la época. El montaje de la torre fue una maravilla de precisión, como reconocieron todos los cronistas de la época. Comenzada en Enero de 1887, la obra se terminó el 31 de Marzo de Gustave Eiffel fue galardonado con la Legión de Honor en la estrecha plataforma de la cumbre.
