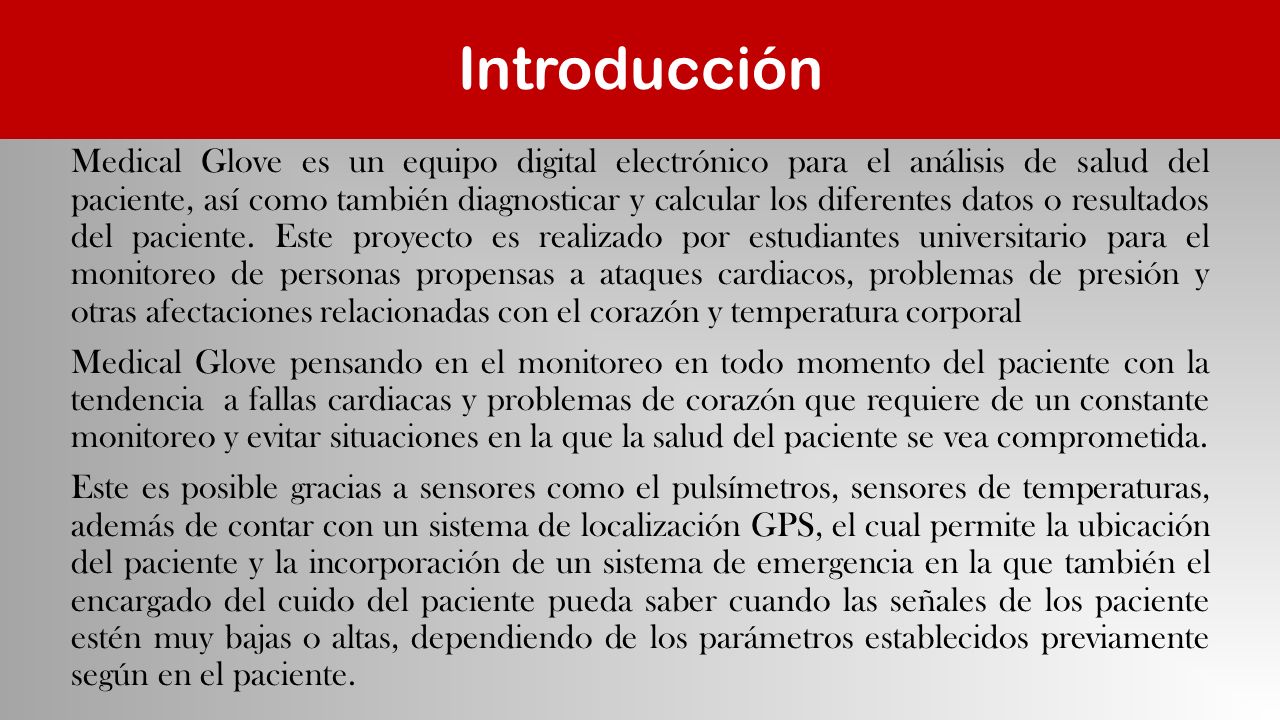

3 Introducción Medical Glove es un equipo digital electrónico para el análisis de salud del paciente, así como también diagnosticar y calcular los diferentes datos o resultados del paciente. Este proyecto es realizado por estudiantes universitario para el monitoreo de personas propensas a ataques cardiacos, problemas de presión y otras afectaciones relacionadas con el corazón y temperatura corporal Medical Glove pensando en el monitoreo en todo momento del paciente con la tendencia a fallas cardiacas y problemas de corazón que requiere de un constante monitoreo y evitar situaciones en la que la salud del paciente se vea comprometida. Este es posible gracias a sensores como el pulsímetros, sensores de temperaturas, además de contar con un sistema de localización GPS, el cual permite la ubicación del paciente y la incorporación de un sistema de emergencia en la que también el encargado del cuido del paciente pueda saber cuando las señales de los paciente estén muy bajas o altas, dependiendo de los parámetros establecidos previamente según en el paciente.

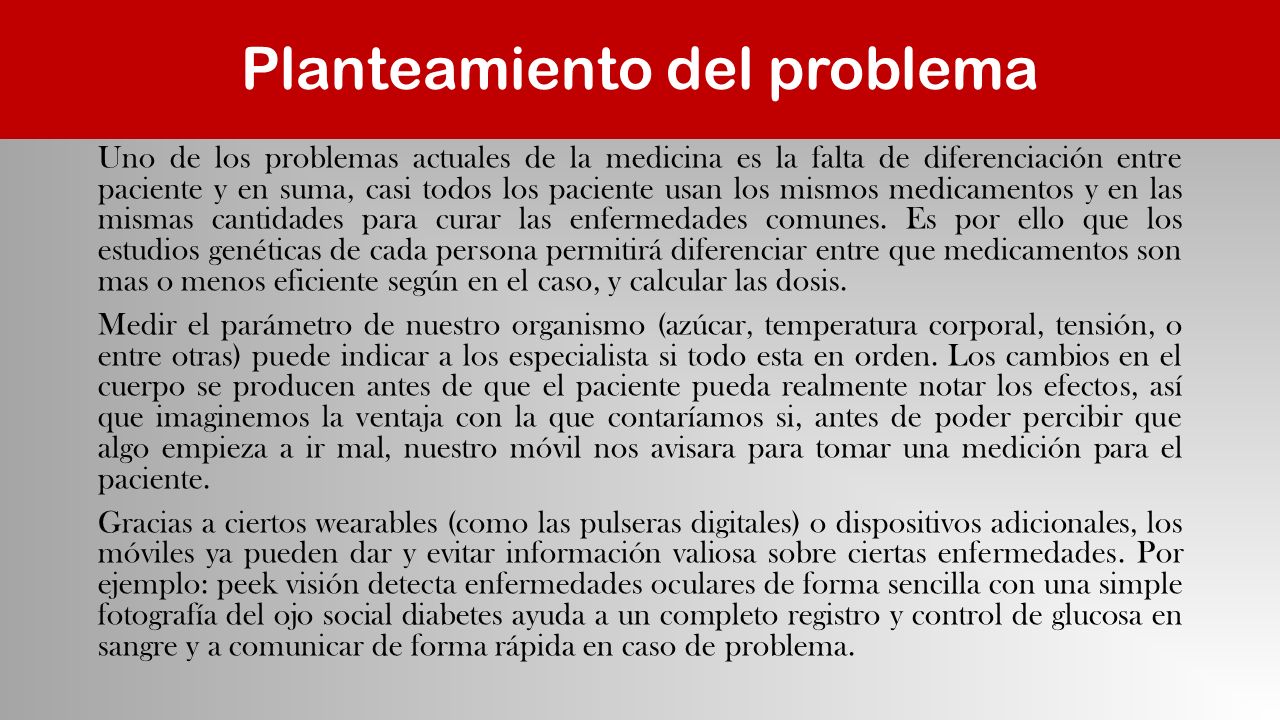

4 Planteamiento del problema Uno de los problemas actuales de la medicina es la falta de diferenciación entre paciente y en suma, casi todos los paciente usan los mismos medicamentos y en las mismas cantidades para curar las enfermedades comunes. Es por ello que los estudios genéticas de cada persona permitirá diferenciar entre que medicamentos son mas o menos eficiente según en el caso, y calcular las dosis. Medir el parámetro de nuestro organismo (azúcar, temperatura corporal, tensión, o entre otras) puede indicar a los especialista si todo esta en orden. Los cambios en el cuerpo se producen antes de que el paciente pueda realmente notar los efectos, así que imaginemos la ventaja con la que contaríamos si, antes de poder percibir que algo empieza a ir mal, nuestro móvil nos avisara para tomar una medición para el paciente. Gracias a ciertos wearables (como las pulseras digitales) o dispositivos adicionales, los móviles ya pueden dar y evitar información valiosa sobre ciertas enfermedades. Por ejemplo: peek visión detecta enfermedades oculares de forma sencilla con una simple fotografía del ojo social diabetes ayuda a un completo registro y control de glucosa en sangre y a comunicar de forma rápida en caso de problema.

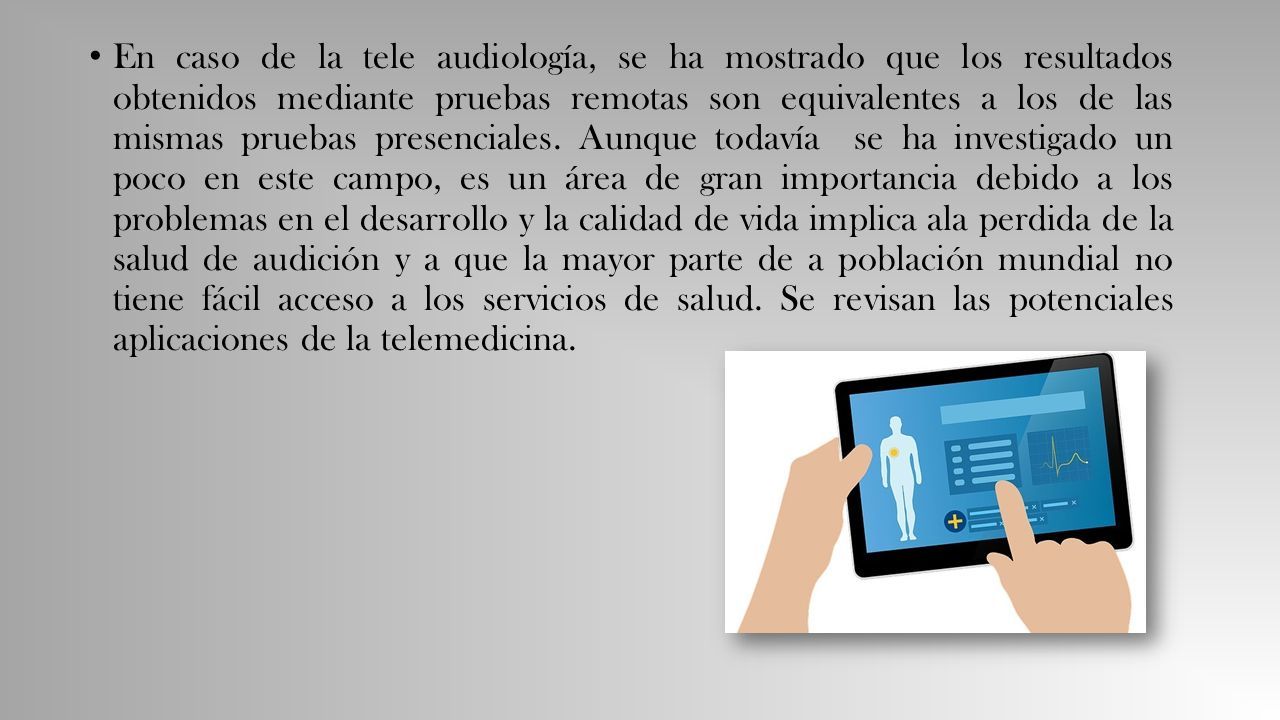

5 En caso de la tele audiología, se ha mostrado que los resultados obtenidos mediante pruebas remotas son equivalentes a los de las mismas pruebas presenciales. Aunque todavía se ha investigado un poco en este campo, es un área de gran importancia debido a los problemas en el desarrollo y la calidad de vida implica ala perdida de la salud de audición y a que la mayor parte de a población mundial no tiene fácil acceso a los servicios de salud. Se revisan las potenciales aplicaciones de la telemedicina.

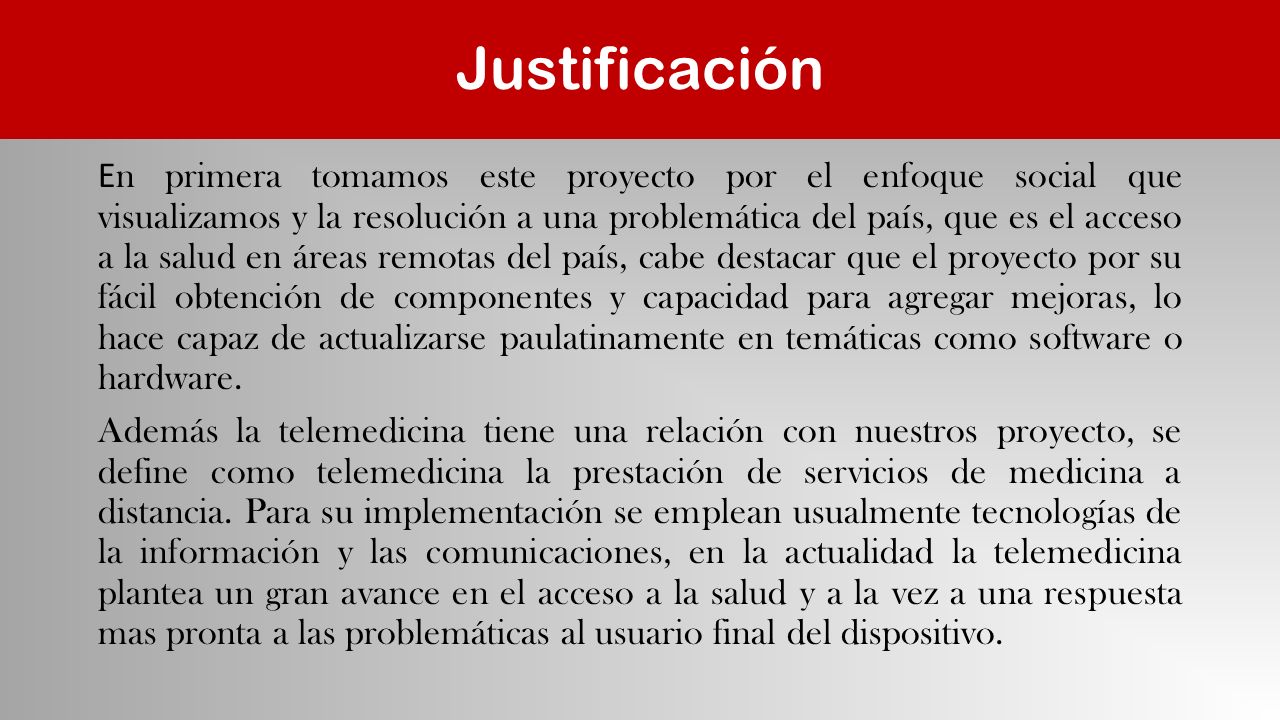

6 Justificación E n primera tomamos este proyecto por el enfoque social que visualizamos y la resolución a una problemática del país, que es el acceso a la salud en áreas remotas del país, cabe destacar que el proyecto por su fácil obtención de componentes y capacidad para agregar mejoras, lo hace capaz de actualizarse paulatinamente en temáticas como software o hardware. Además la telemedicina tiene una relación con nuestros proyecto, se define como telemedicina la prestación de servicios de medicina a distancia. Para su implementación se emplean usualmente tecnologías de la información y las comunicaciones, en la actualidad la telemedicina plantea un gran avance en el acceso a la salud y a la vez a una respuesta mas pronta a las problemáticas al usuario final del dispositivo.

7 Un sistemas de telemedicina opera básicamente de la siguiente manera: Existe un centro hospitalario menor que presenta un carencia de profesionales en unas áreas especificas, dicho centro será asistido por uno de mayor envergadura, el cual dispondrá de los especialista y el tiempo necesario para la atención de los pacientes de manera remota. Ahora para que un sistemas de estas características funcione correcta y eficientemente, se debe contar con los siguientes elementos: equipos capaces de comunicarse preferiblemente por videoconferencia, medios de comunicación (satelital, internet y conexiones adecuadas), estándares y protocolos de interoperabilidad de información.

8 Actualmente la telemedicina se mueve entre los programas piloto, la transmisión de imágenes e información por internet para diagnostico y algunas situaciones excepcionales en las resulta difícil y caro implantar la medicina convencional. La telemedicina se viene aplicando desde hace años en ubicaciones de difícil acceso, como las plataformas petrolíferas o buques.

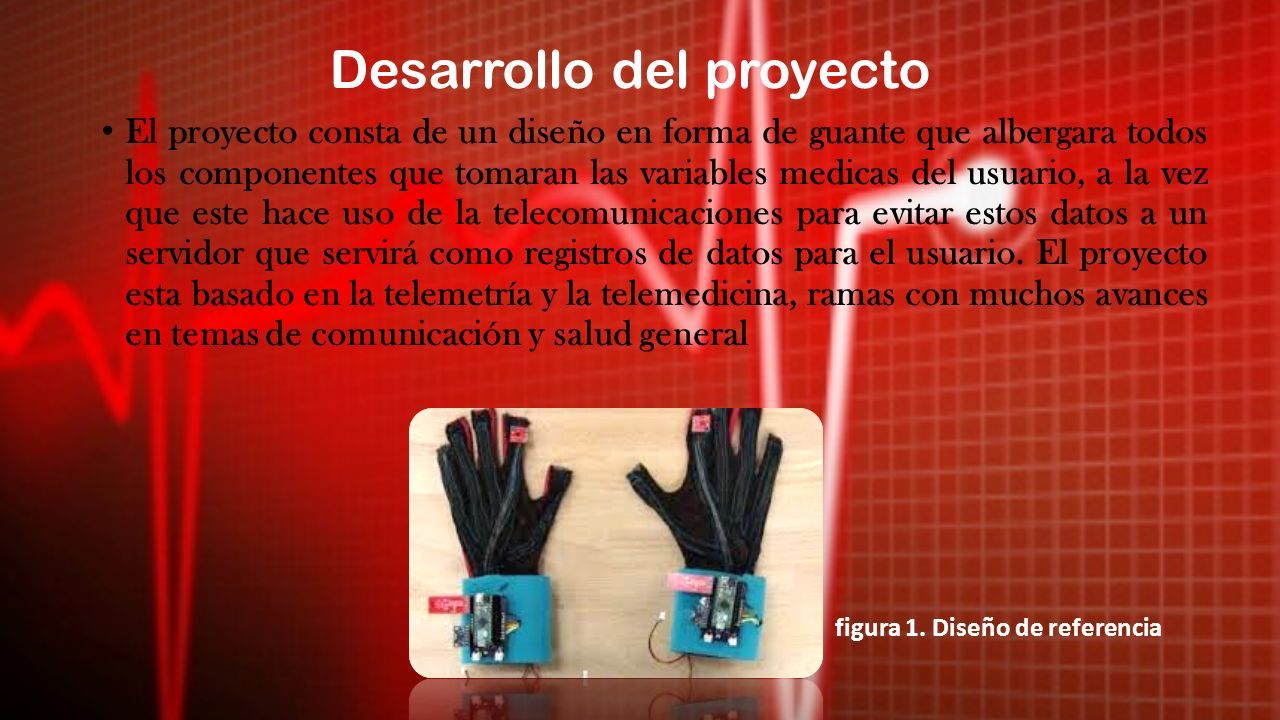

9 Desarrollo del proyecto El proyecto consta de un diseño en forma de guante que albergara todos los componentes que tomaran las variables medicas del usuario, a la vez que este hace uso de la telecomunicaciones para evitar estos datos a un servidor que servirá como registros de datos para el usuario. El proyecto esta basado en la telemetría y la telemedicina, ramas con muchos avances en temas de comunicación y salud general figura 1. Diseño de referencia

10 Tecnología aplicada Comunicación Entrando en la temática podemos empezar explicando los diferentes métodos de conexión que este sistema tiene capacidad para transmitir mediante bluetooth y GSM, las cuales viendo las facilidades se opto por la tecnología GSM ya que esta es una de las mejoras que el proyecto tendrá en un futuro próximo

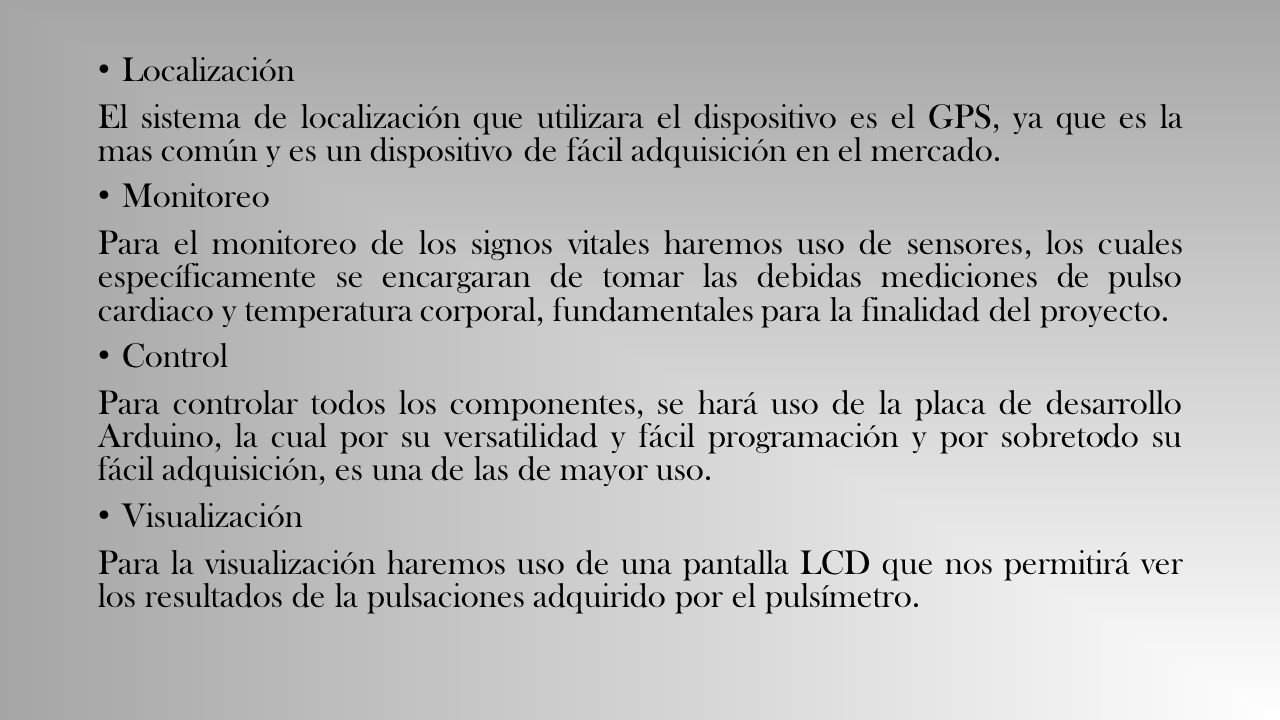

11 Localización El sistema de localización que utilizara el dispositivo es el GPS, ya que es la mas común y es un dispositivo de fácil adquisición en el mercado. Monitoreo Para el monitoreo de los signos vitales haremos uso de sensores, los cuales específicamente se encargaran de tomar las debidas mediciones de pulso cardiaco y temperatura corporal, fundamentales para la finalidad del proyecto. Control Para controlar todos los componentes, se hará uso de la placa de desarrollo Arduino, la cual por su versatilidad y fácil programación y por sobretodo su fácil adquisición, es una de las de mayor uso. Visualización Para la visualización haremos uso de una pantalla LCD que nos permitirá ver los resultados de la pulsaciones adquirido por el pulsímetro.

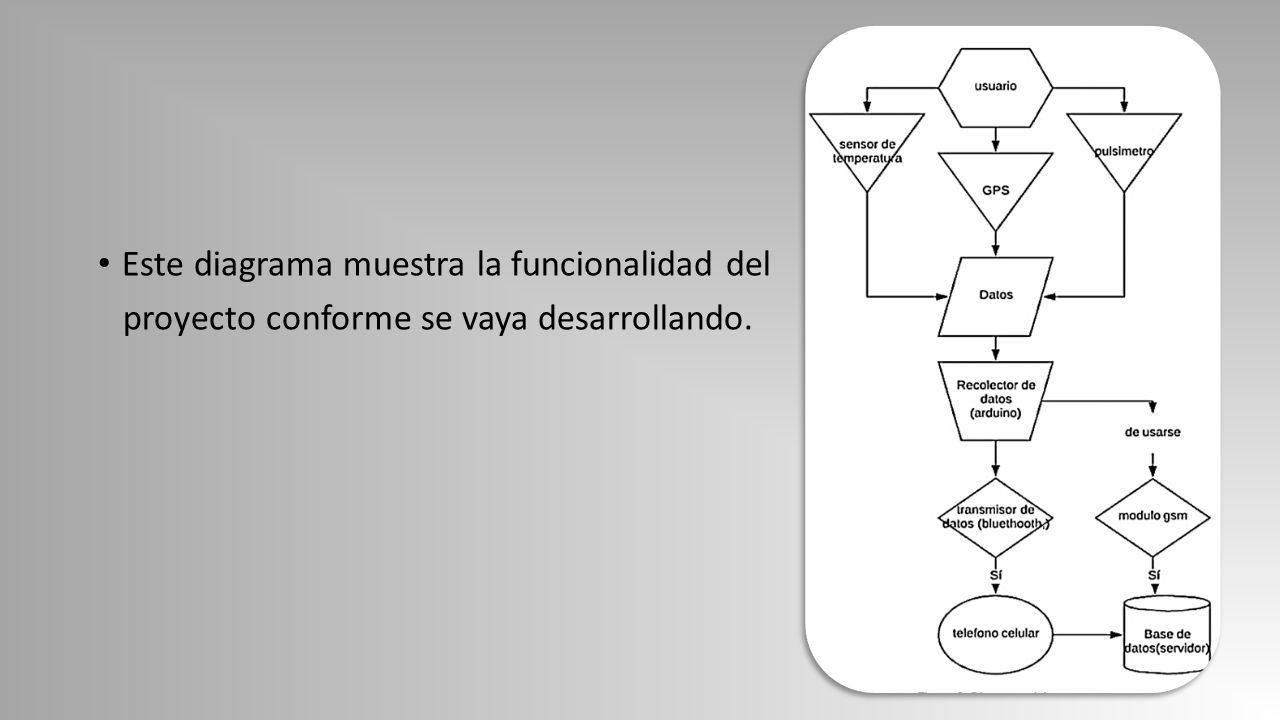

12 Este diagrama muestra la funcionalidad del proyecto conforme se vaya desarrollando.

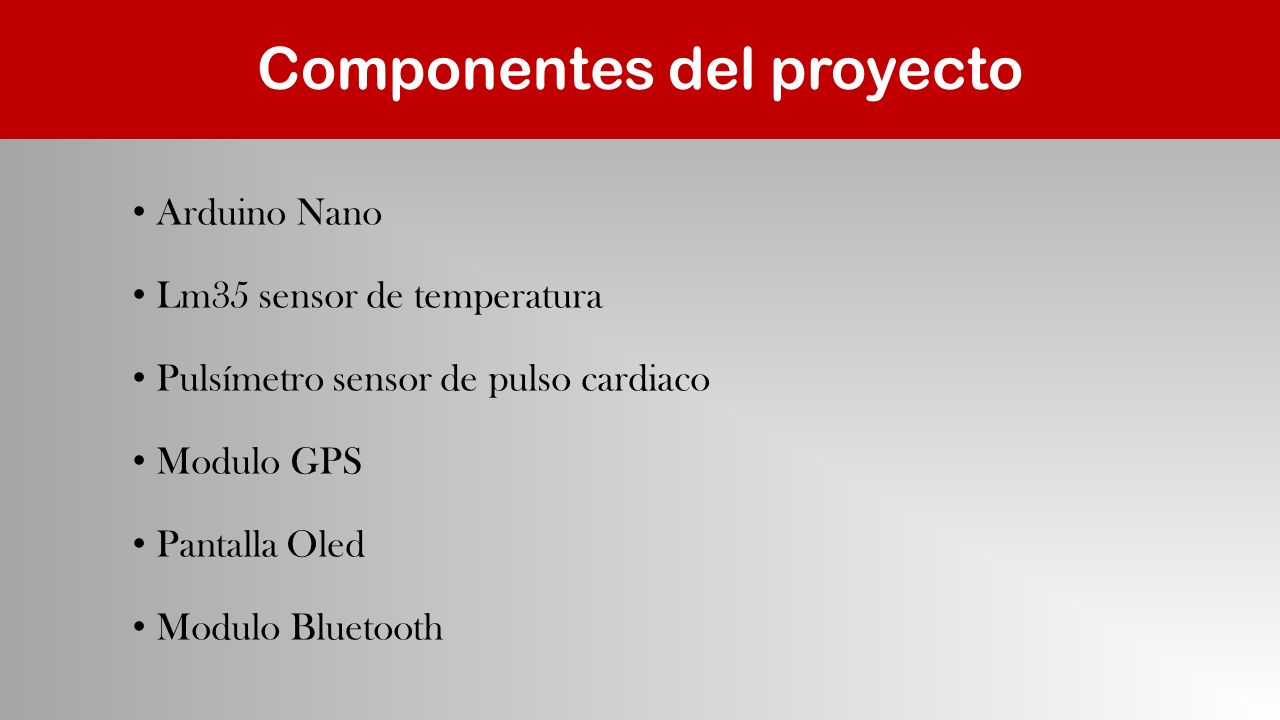

13 Componentes del proyecto Arduino Nano Lm35 sensor de temperatura Pulsímetro sensor de pulso cardiaco Modulo GPS Pantalla Oled Modulo Bluetooth

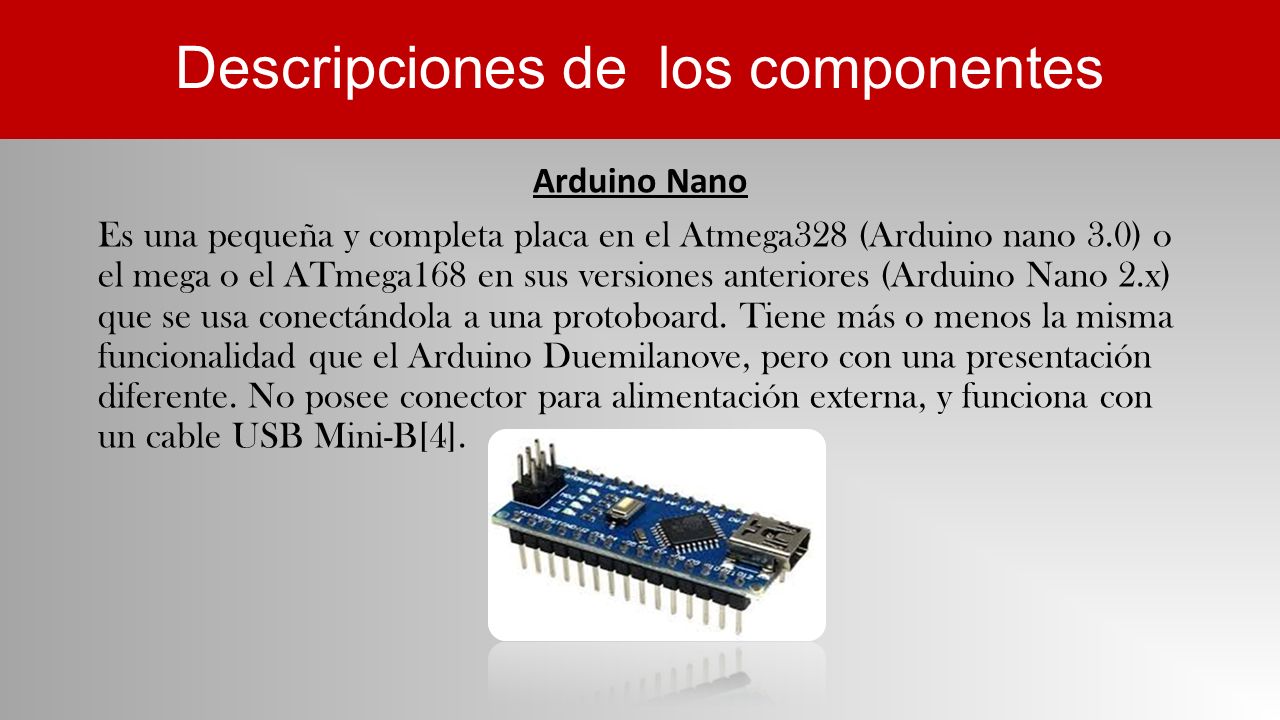

14 Descripciones de los componentes Arduino Nano Es una pequeña y completa placa en el Atmega328 (Arduino nano 3.0) o el mega o el ATmega168 en sus versiones anteriores (Arduino Nano 2.x) que se usa conectándola a una protoboard. Tiene más o menos la misma funcionalidad que el Arduino Duemilanove, pero con una presentación diferente. No posee conector para alimentación externa, y funciona con un cable USB Mini-B[4].

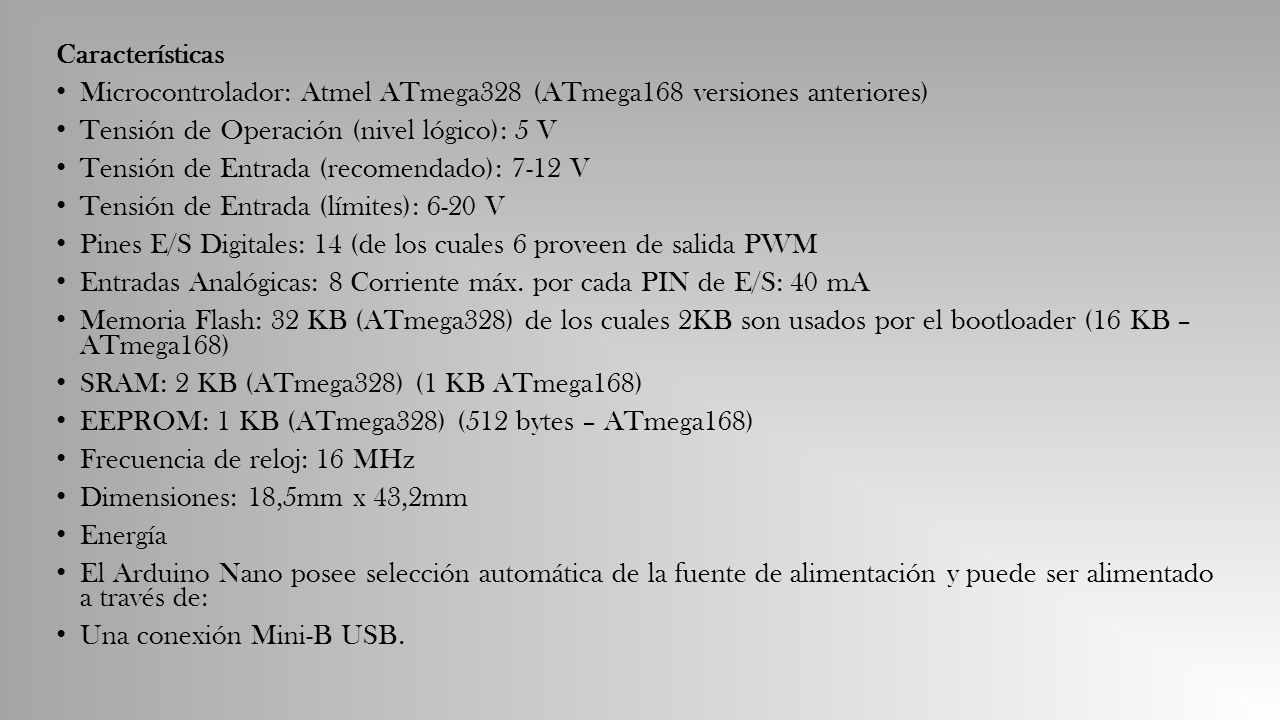

15 Características Microcontrolador: Atmel ATmega328 (ATmega168 versiones anteriores) Tensión de Operación (nivel lógico): 5 V Tensión de Entrada (recomendado): 7-12 V Tensión de Entrada (límites): 6-20 V Pines E/S Digitales: 14 (de los cuales 6 proveen de salida PWM Entradas Analógicas: 8 Corriente máx. por cada PIN de E/S: 40 mA Memoria Flash: 32 KB (ATmega328) de los cuales 2KB son usados por el bootloader (16 KB – ATmega168) SRAM: 2 KB (ATmega328) (1 KB ATmega168) EEPROM: 1 KB (ATmega328) (512 bytes – ATmega168) Frecuencia de reloj: 16 MHz Dimensiones: 18,5mm x 43,2mm Energía El Arduino Nano posee selección automática de la fuente de alimentación y puede ser alimentado a través de: Una conexión Mini-B USB.

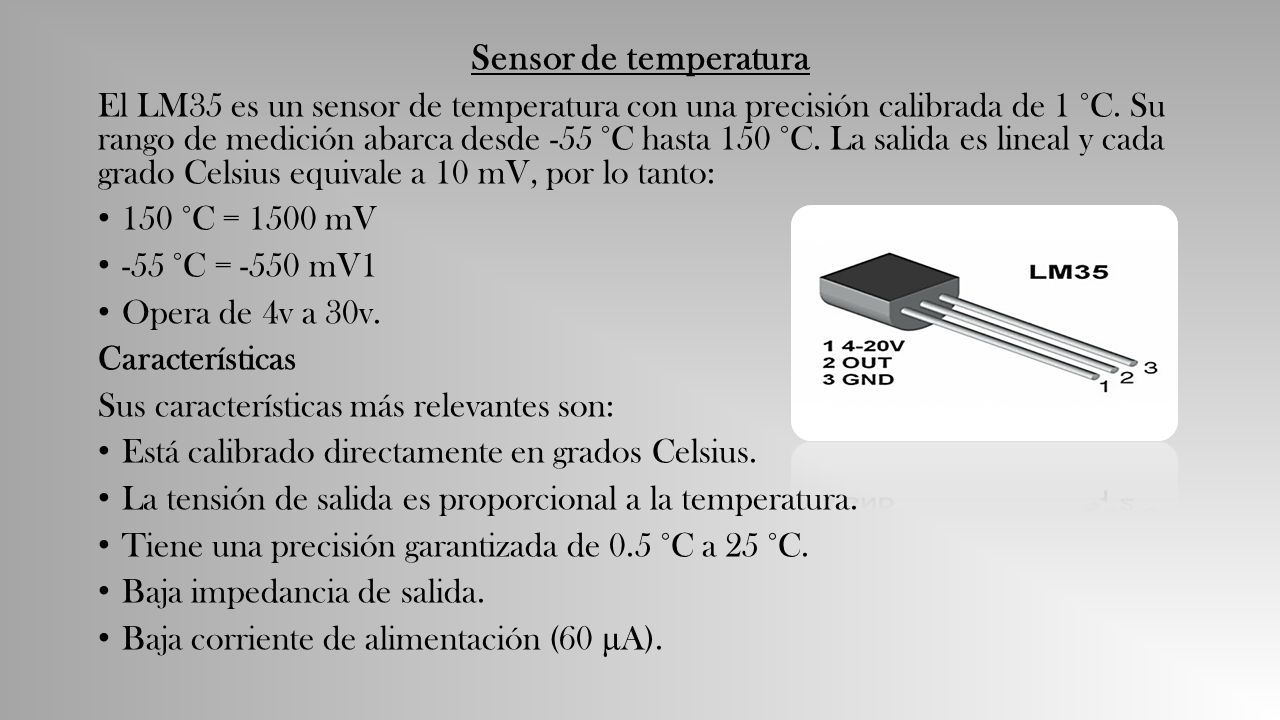

16 Sensor de temperatura El LM35 es un sensor de temperatura con una precisión calibrada de 1 °C. Su rango de medición abarca desde -55 °C hasta 150 °C. La salida es lineal y cada grado Celsius equivale a 10 mV, por lo tanto: 150 °C = 1500 mV -55 °C = -550 mV1 ​ Opera de 4v a 30v. Características Sus características más relevantes son: Está calibrado directamente en grados Celsius. La tensión de salida es proporcional a la temperatura. Tiene una precisión garantizada de 0.5 °C a 25 °C. Baja impedancia de salida. Baja corriente de alimentación (60 μ A).

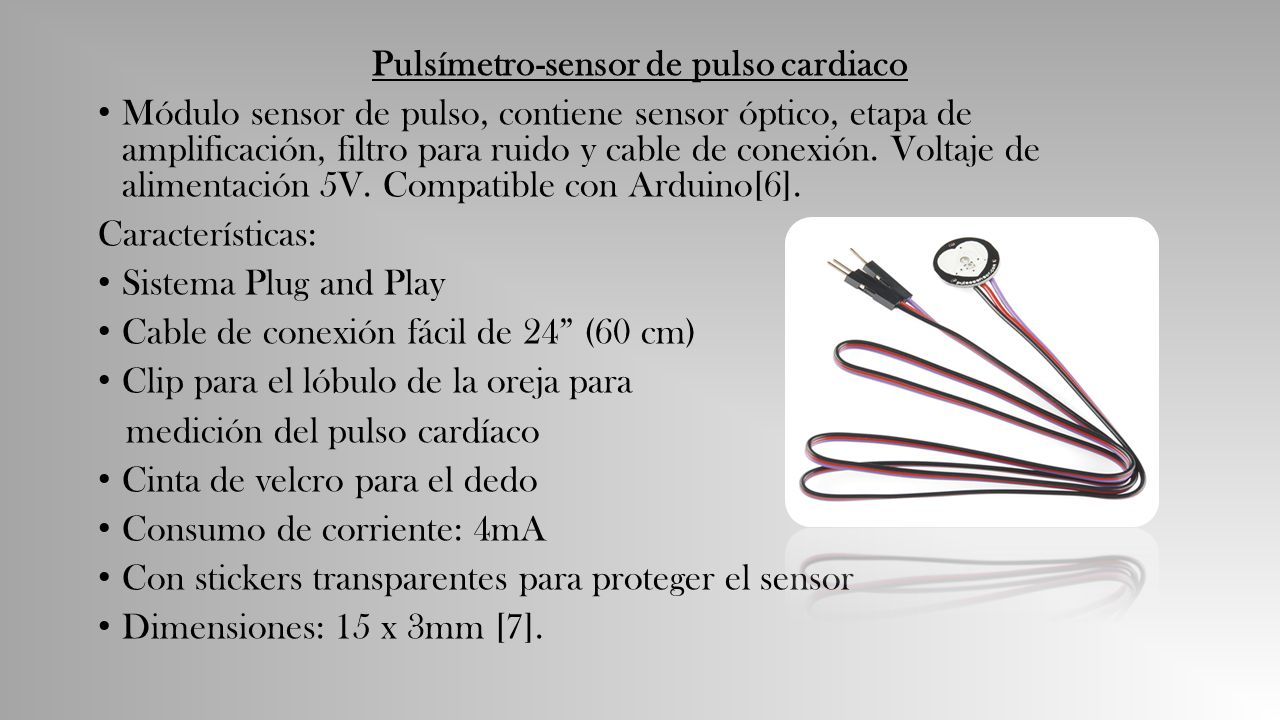

17 Pulsímetro-sensor de pulso cardiaco Módulo sensor de pulso, contiene sensor óptico, etapa de amplificación, filtro para ruido y cable de conexión. Voltaje de alimentación 5V. Compatible con Arduino[6]. Características: Sistema Plug and Play Cable de conexión fácil de 24” (60 cm) Clip para el lóbulo de la oreja para medición del pulso cardíaco Cinta de velcro para el dedo Consumo de corriente: 4mA Con stickers transparentes para proteger el sensor Dimensiones: 15 x 3mm [7].

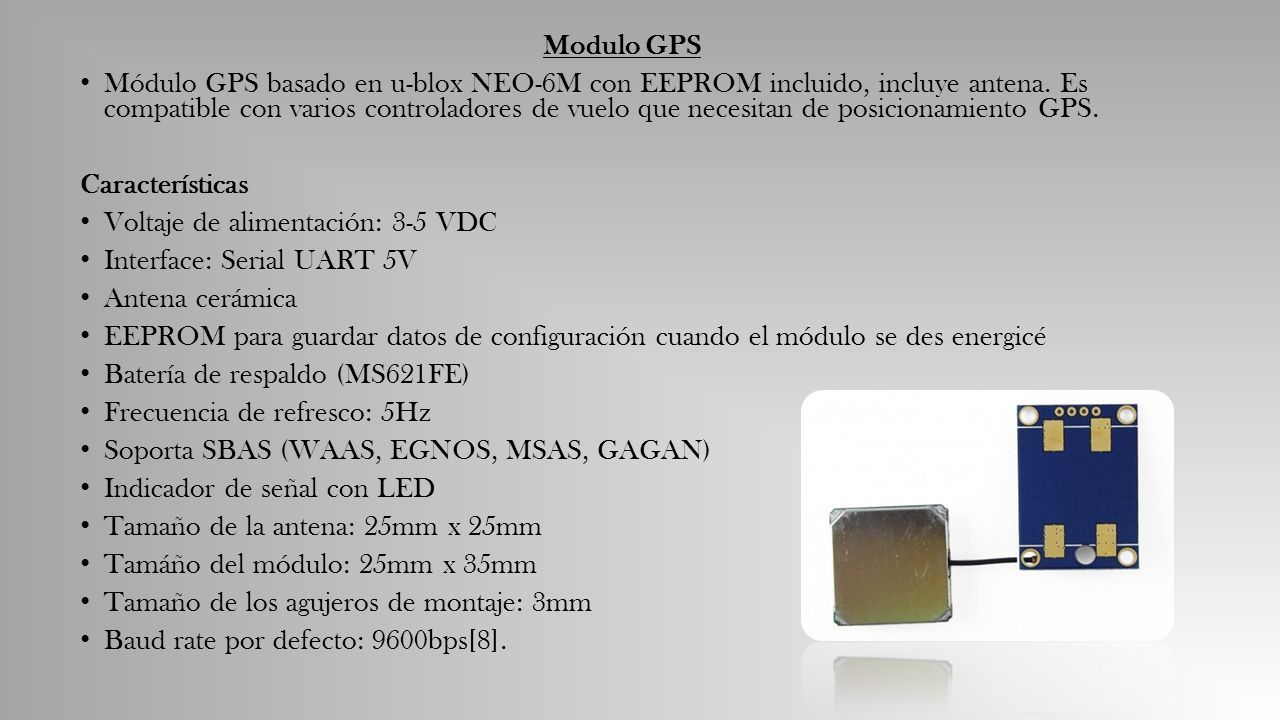

18 Modulo GPS Módulo GPS basado en u-blox NEO-6M con EEPROM incluido, incluye antena. Es compatible con varios controladores de vuelo que necesitan de posicionamiento GPS. Características Voltaje de alimentación: 3-5 VDC Interface: Serial UART 5V Antena cerámica EEPROM para guardar datos de configuración cuando el módulo se des energicé Batería de respaldo (MS621FE) Frecuencia de refresco: 5Hz Soporta SBAS (WAAS, EGNOS, MSAS, GAGAN) Indicador de señal con LED Tamaño de la antena: 25mm x 25mm Tamáño del módulo: 25mm x 35mm Tamaño de los agujeros de montaje: 3mm Baud rate por defecto: 9600bps[8].

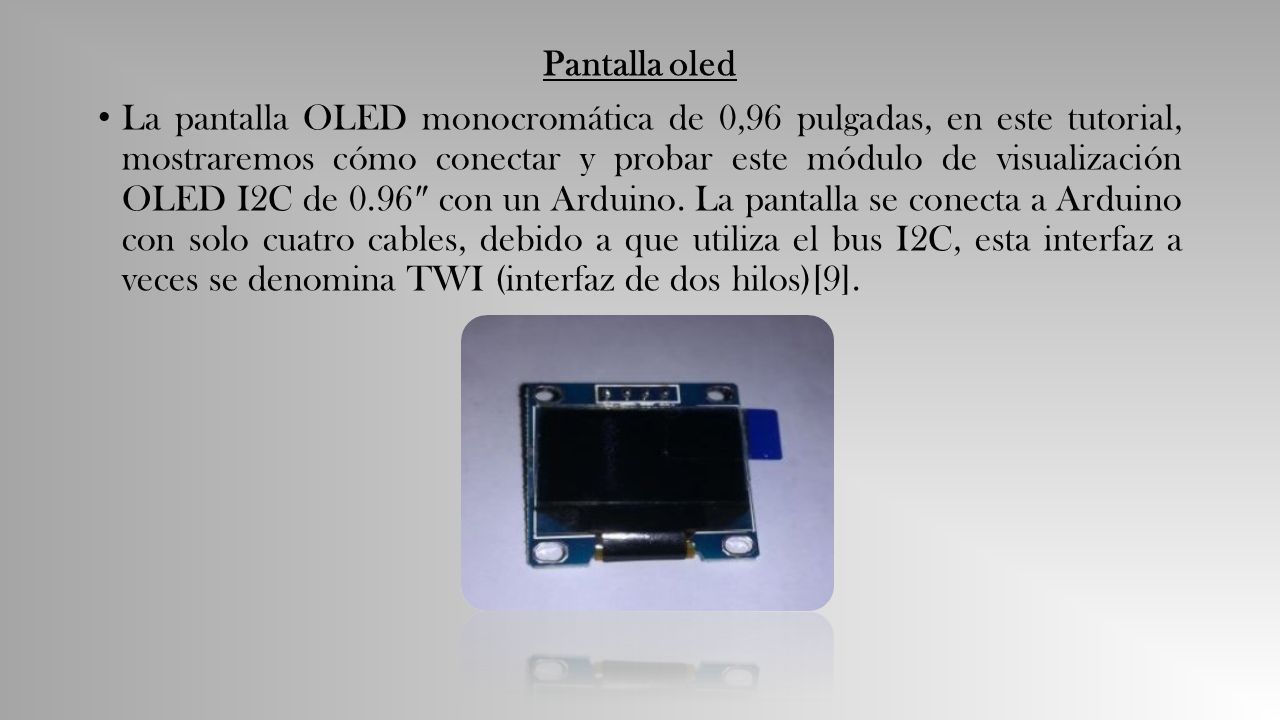

19 Pantalla oled La pantalla OLED monocromática de 0,96 pulgadas, en este tutorial, mostraremos cómo conectar y probar este módulo de visualización OLED I2C de 0.96 ″ con un Arduino. La pantalla se conecta a Arduino con solo cuatro cables, debido a que utiliza el bus I2C, esta interfaz a veces se denomina TWI (interfaz de dos hilos)[9].

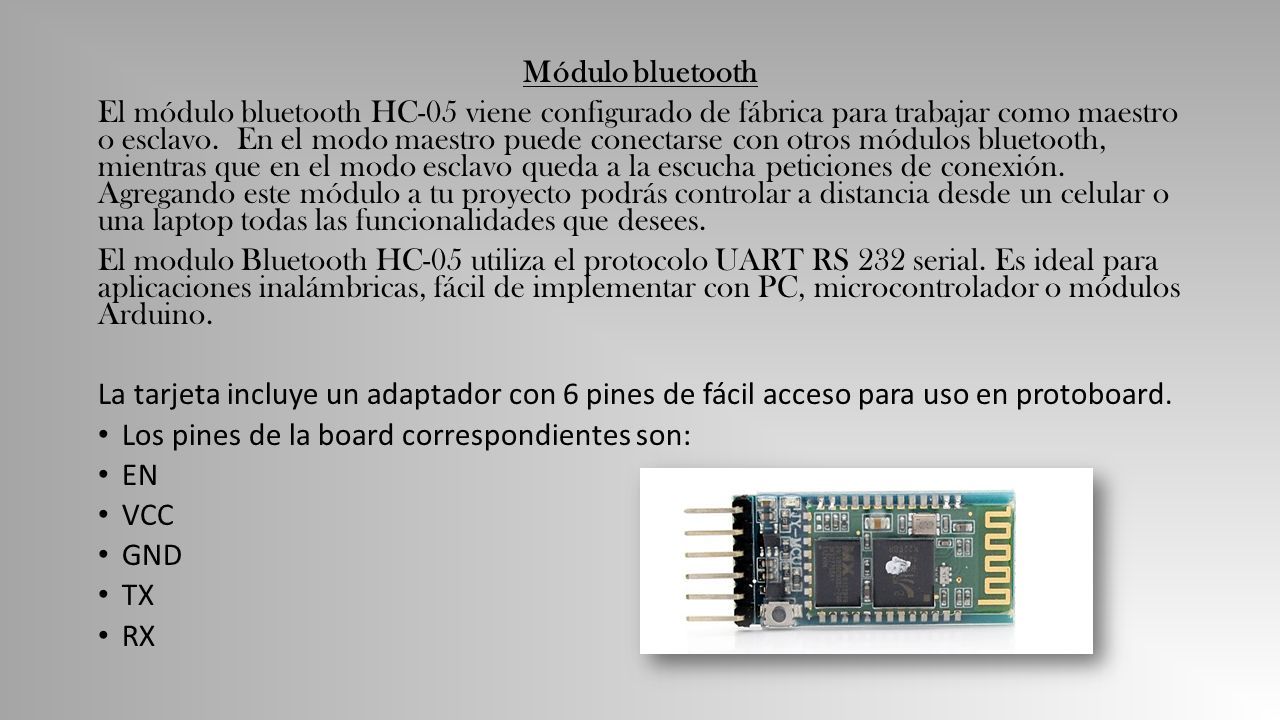

20 Módulo bluetooth El módulo bluetooth HC-05 viene configurado de fábrica para trabajar como maestro o esclavo. En el modo maestro puede conectarse con otros módulos bluetooth, mientras que en el modo esclavo queda a la escucha peticiones de conexión. Agregando este módulo a tu proyecto podrás controlar a distancia desde un celular o una laptop todas las funcionalidades que desees. El modulo Bluetooth HC-05 utiliza el protocolo UART RS 232 serial. Es ideal para aplicaciones inalámbricas, fácil de implementar con PC, microcontrolador o módulos Arduino. La tarjeta incluye un adaptador con 6 pines de fácil acceso para uso en protoboard. Los pines de la board correspondientes son: EN VCC GND TX RX

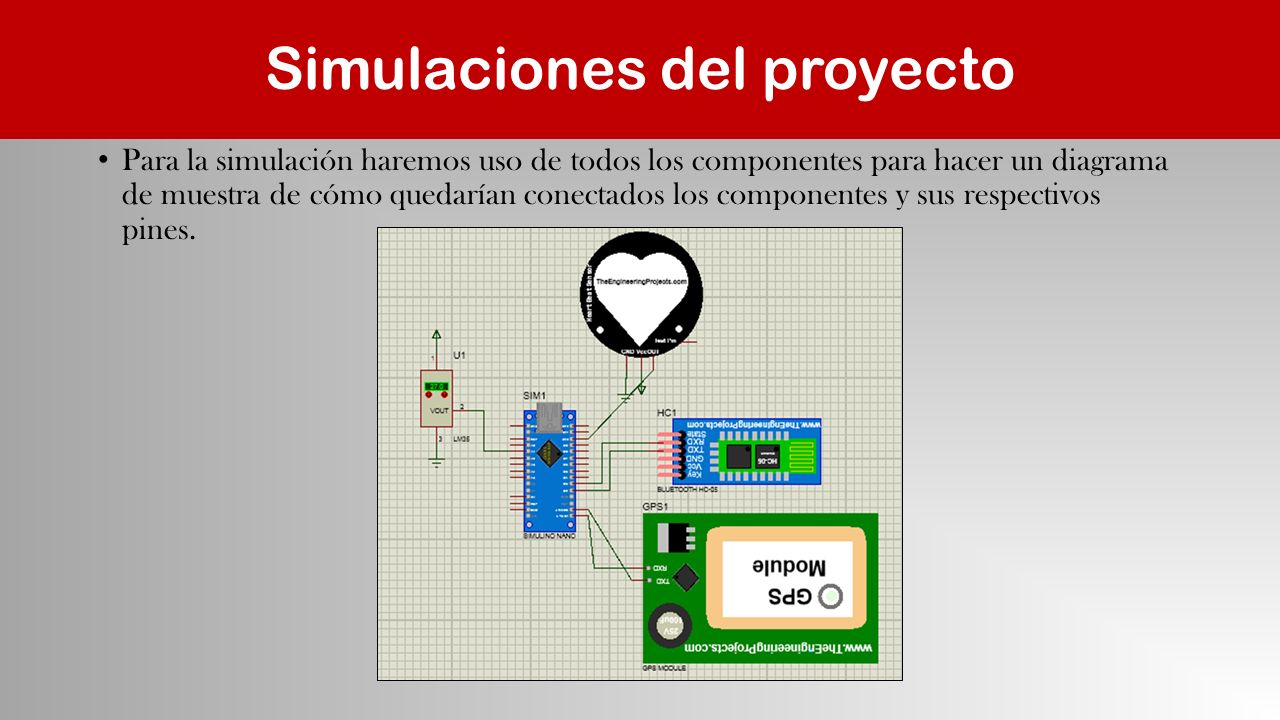

21 Simulaciones del proyecto Para la simulación haremos uso de todos los componentes para hacer un diagrama de muestra de cómo quedarían conectados los componentes y sus respectivos pines.

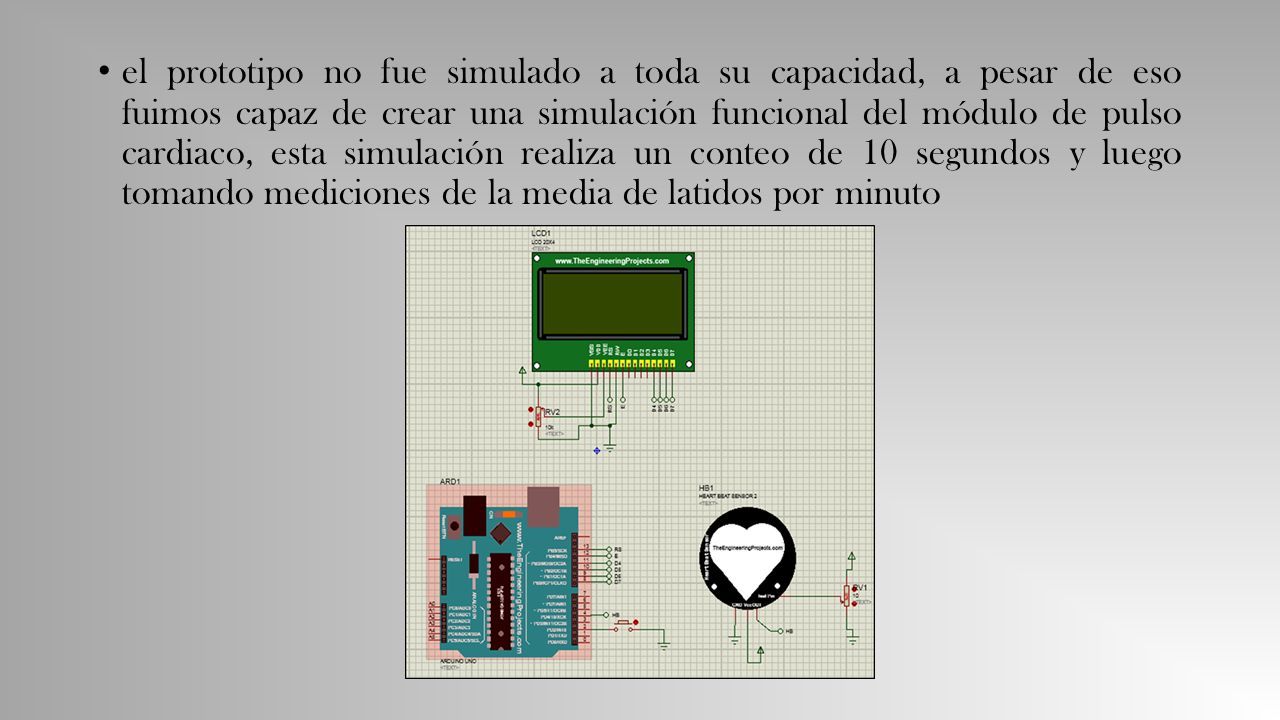

22 el prototipo no fue simulado a toda su capacidad, a pesar de eso fuimos capaz de crear una simulación funcional del módulo de pulso cardiaco, esta simulación realiza un conteo de 10 segundos y luego tomando mediciones de la media de latidos por minuto

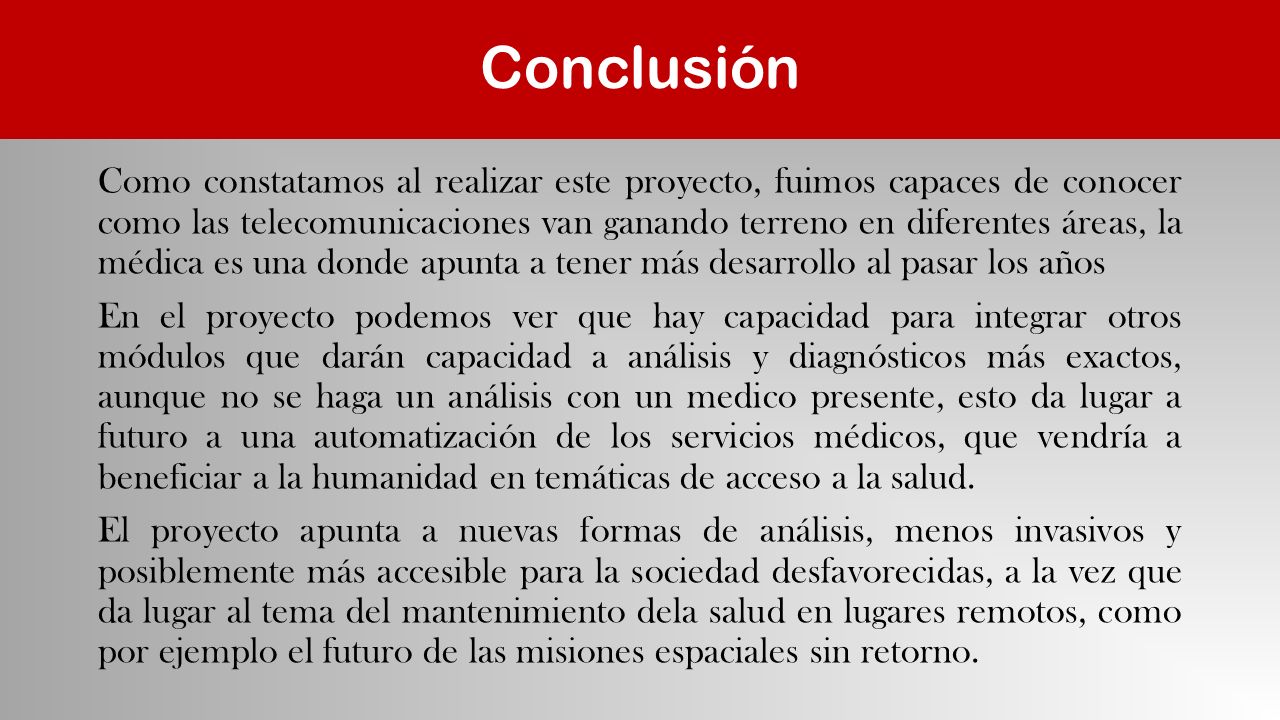

23 Conclusión Como constatamos al realizar este proyecto, fuimos capaces de conocer como las telecomunicaciones van ganando terreno en diferentes áreas, la médica es una donde apunta a tener más desarrollo al pasar los años En el proyecto podemos ver que hay capacidad para integrar otros módulos que darán capacidad a análisis y diagnósticos más exactos, aunque no se haga un análisis con un medico presente, esto da lugar a futuro a una automatización de los servicios médicos, que vendría a beneficiar a la humanidad en temáticas de acceso a la salud. El proyecto apunta a nuevas formas de análisis, menos invasivos y posiblemente más accesible para la sociedad desfavorecidas, a la vez que da lugar al tema del mantenimiento dela salud en lugares remotos, como por ejemplo el futuro de las misiones espaciales sin retorno.
