LA ESTRUCTURA DE LA TIERRA

Presentación del tema: "LA ESTRUCTURA DE LA TIERRA"— Transcripción de la presentación:

1 LA ESTRUCTURA DE LA TIERRA
MÉTODOS DE ESTUDIO EL MÉTODO SÍSMICO DISCONTINUIDADES SÍSMICAS TERRESTRES MODELOS DE ESTRUCTURA DE LA TIERRA + MODELO ZONAL + MODELO DINÁMICO

2 1. Métodos para estudiar el interior terrestre

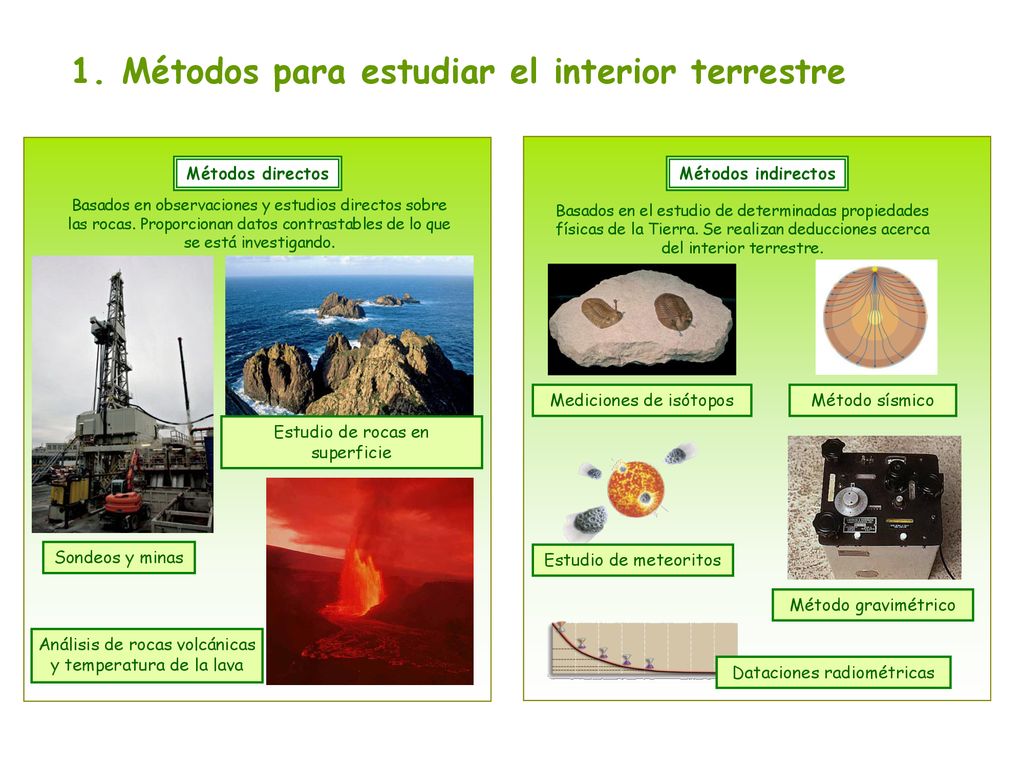

Métodos directos Métodos indirectos Basados en observaciones y estudios directos sobre las rocas. Proporcionan datos contrastables de lo que se está investigando. Basados en el estudio de determinadas propiedades físicas de la Tierra. Se realizan deducciones acerca del interior terrestre. Mediciones de isótopos Método sísmico Estudio de rocas en superficie Sondeos y minas Estudio de meteoritos Método gravimétrico Análisis de rocas volcánicas y temperatura de la lava Dataciones radiométricas

3 TERREMOTO PRODUCIDO POR UNA FALLA

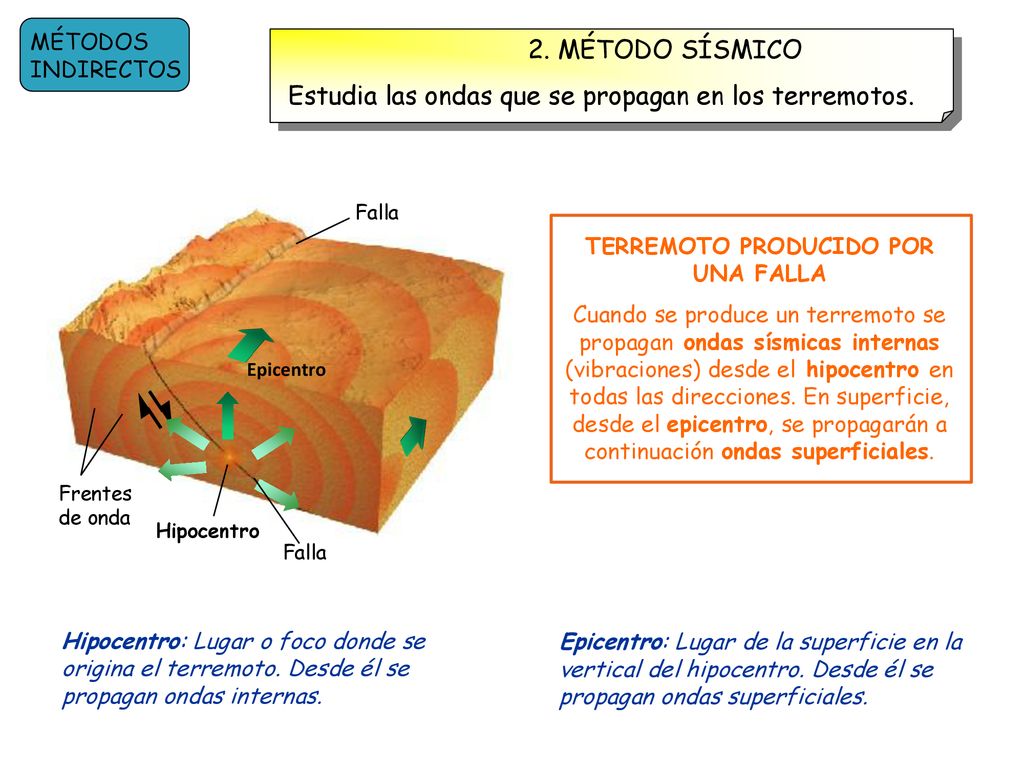

MÉTODOS INDIRECTOS 2. MÉTODO SÍSMICO Estudia las ondas que se propagan en los terremotos. Falla TERREMOTO PRODUCIDO POR UNA FALLA Cuando se produce un terremoto se propagan ondas sísmicas internas (vibraciones) desde el hipocentro en todas las direcciones. En superficie, desde el epicentro, se propagarán a continuación ondas superficiales. Epicentro Frentes de onda Hipocentro Falla Hipocentro: Lugar o foco donde se origina el terremoto. Desde él se propagan ondas internas. Epicentro: Lugar de la superficie en la vertical del hipocentro. Desde él se propagan ondas superficiales.

4 ONDAS SÍSMICAS SUPERFICIALES

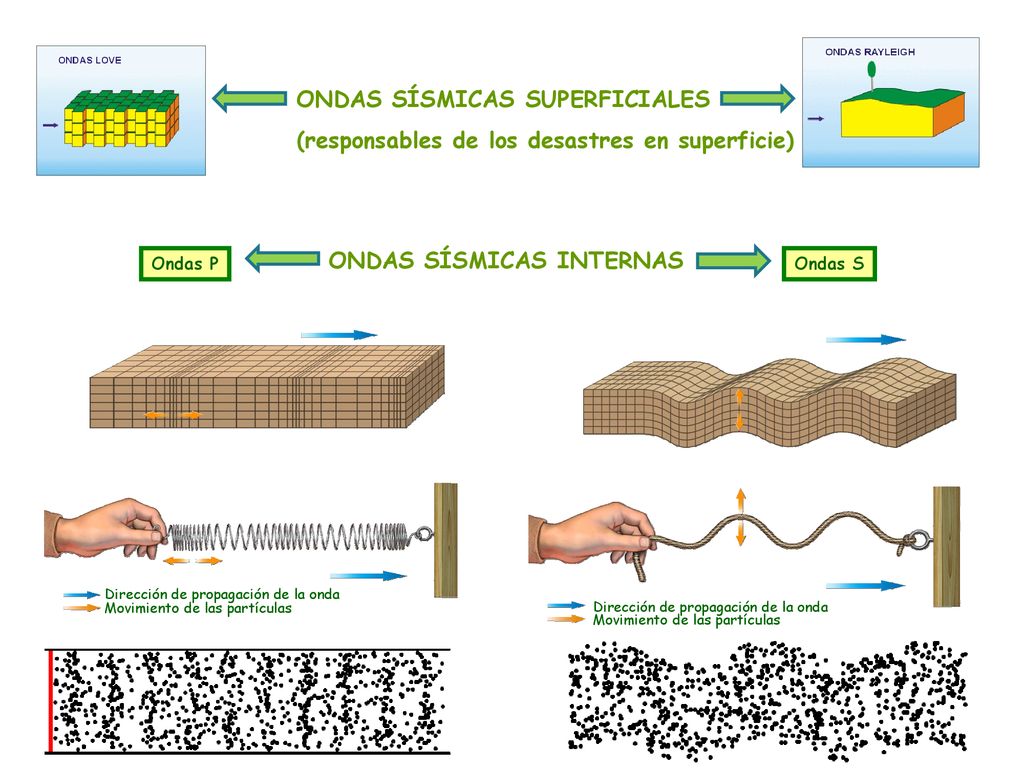

(responsables de los desastres en superficie) Ondas P ONDAS SÍSMICAS INTERNAS Ondas S Dirección de propagación de la onda Movimiento de las partículas

5 Registran las ondas sísmicas

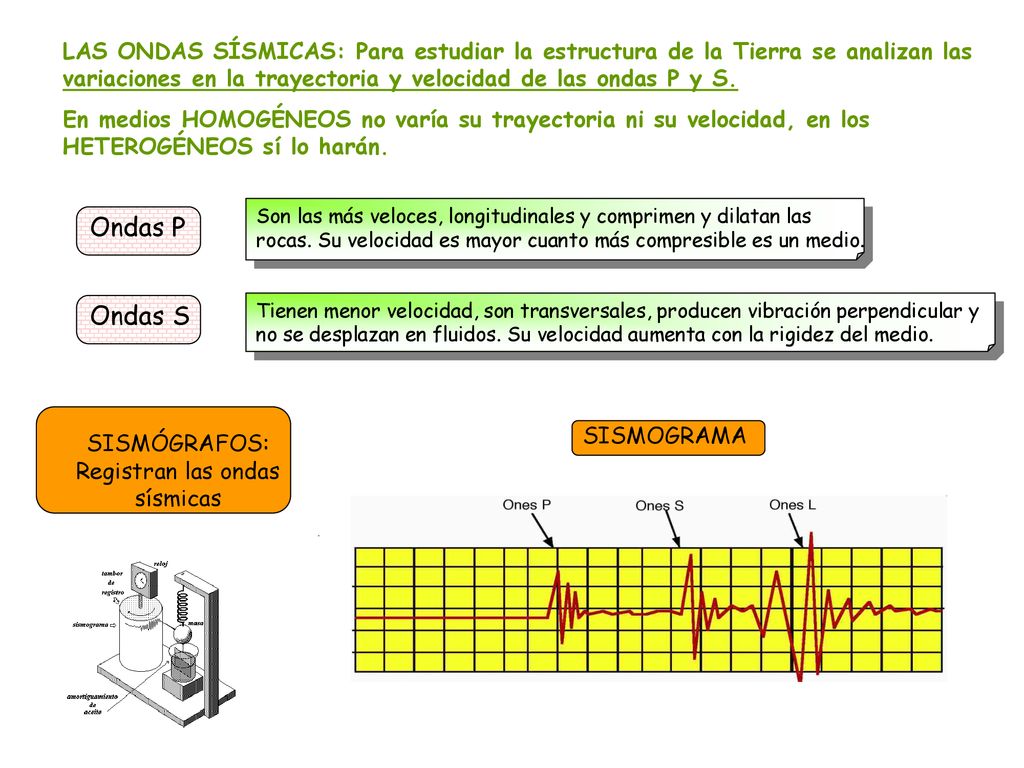

LAS ONDAS SÍSMICAS: Para estudiar la estructura de la Tierra se analizan las variaciones en la trayectoria y velocidad de las ondas P y S. En medios HOMOGÉNEOS no varía su trayectoria ni su velocidad, en los HETEROGÉNEOS sí lo harán. Son las más veloces, longitudinales y comprimen y dilatan las rocas. Su velocidad es mayor cuanto más compresible es un medio. Ondas P Ondas S Tienen menor velocidad, son transversales, producen vibración perpendicular y no se desplazan en fluidos. Su velocidad aumenta con la rigidez del medio. SISMÓGRAFOS: Registran las ondas sísmicas SISMOGRAMA

6 3. DISCONTINUIDADES SÍSMICAS

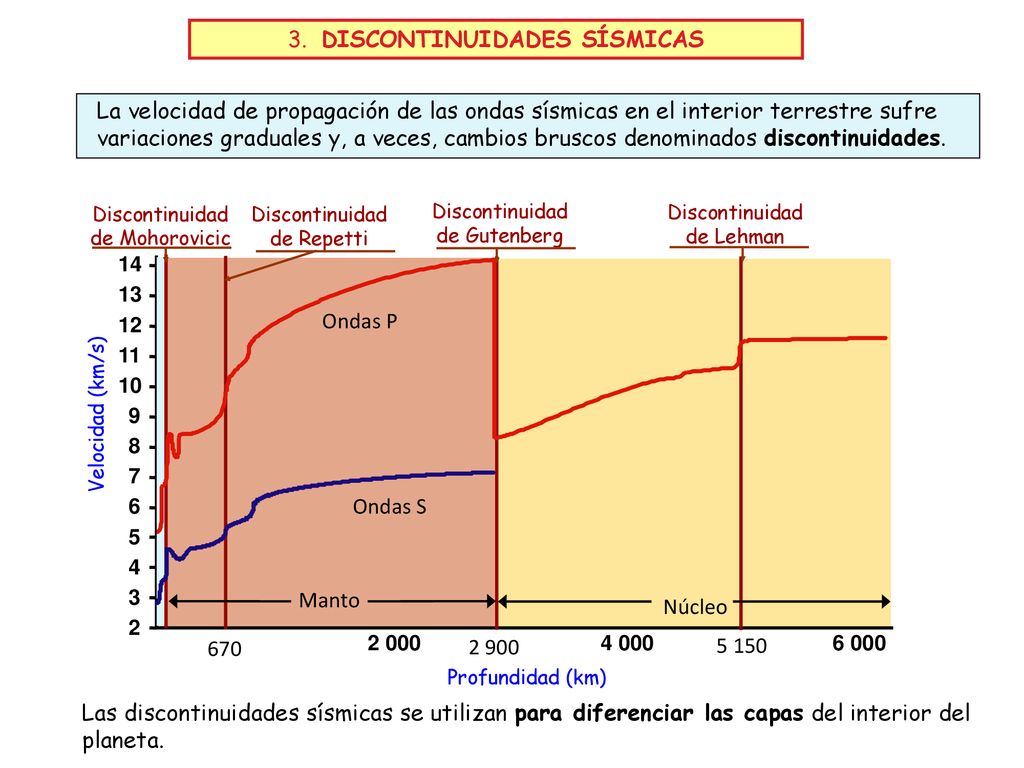

La velocidad de propagación de las ondas sísmicas en el interior terrestre sufre variaciones graduales y, a veces, cambios bruscos denominados discontinuidades. Discontinuidad de Mohorovicic Discontinuidad de Repetti Discontinuidad de Gutenberg Discontinuidad de Lehman 2 3 4 5 6 7 8 9 10 11 12 13 14 2 000 4 000 6 000 670 2 900 5 150 Ondas P Velocidad (km/s) Ondas S Manto Núcleo Profundidad (km) Las discontinuidades sísmicas se utilizan para diferenciar las capas del interior del planeta.

7 4. ESTRUCTURA DE LA TIERRA: MODELO ZONAL O ESTÁTICO

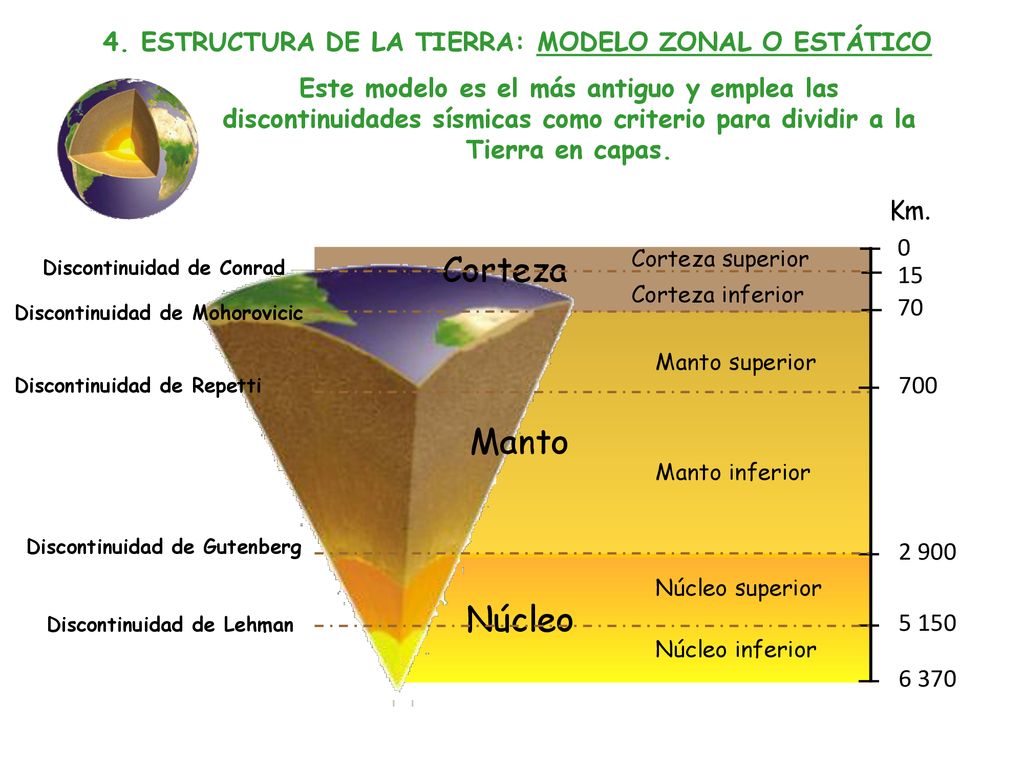

Este modelo es el más antiguo y emplea las discontinuidades sísmicas como criterio para dividir a la Tierra en capas. Km. Discontinuidad de Conrad Corteza Corteza superior 15 Corteza inferior 70 Discontinuidad de Mohorovicic Manto superior Discontinuidad de Repetti 700 Manto Manto inferior Discontinuidad de Gutenberg 2 900 Núcleo superior Núcleo Discontinuidad de Lehman 5 150 Núcleo inferior 6 370

8 CORTEZA: SUPERIOR E INFERIOR

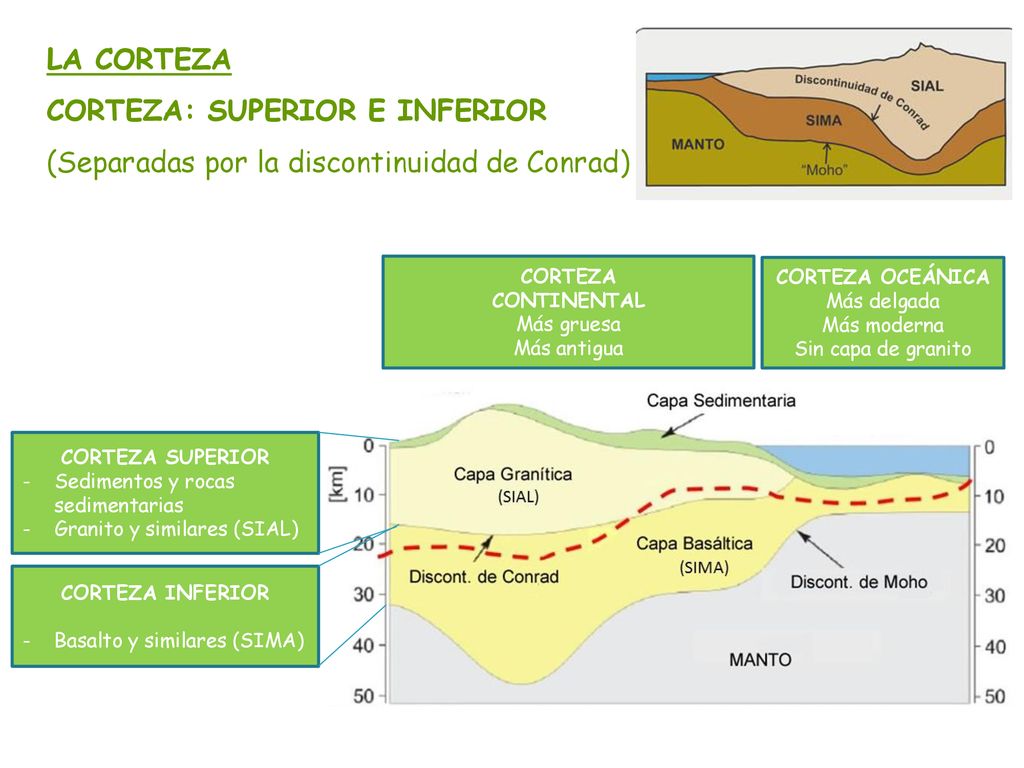

LA CORTEZA CORTEZA: SUPERIOR E INFERIOR (Separadas por la discontinuidad de Conrad) CORTEZA CONTINENTAL Más gruesa Más antigua CORTEZA OCEÁNICA Más delgada Más moderna Sin capa de granito Corteza continental CORTEZA SUPERIOR Sedimentos y rocas sedimentarias Granito y similares (SIAL) Corteza oceánica CORTEZA INFERIOR Basalto y similares (SIMA)

9 UNIDADES GEOQUÍMICAS CORTEZA 1,6 % MANTO 82 % NÚCLEO 16,4 %
MODELO ESTÁTICO UNIDADES GEOQUÍMICAS CORTEZA 1,6 % MANTO 82 % NÚCLEO 16,4 % -Desde los 2900 km al centro del planeta. -Densidad alta (10 a 14 g/cm3). - Compuesto principalmente por hierro y níquel. Líquido Hasta el km 5150 - Sólido Desde la base de la corteza hasta 2900 km. Silicatos de Fe, Mg y Ca. - Densidad 3,3 g/cm3 Zona de baja velocidad. Hasta el km 700. - Densidad 5,5 g/cm3 CORTEZA CONTINENTAL CORTEZA OCEÁNICA - Entre 25 y 70 km. - Muy heterogénea. - Rocas poco densas (2,7 g/cm3). - Edad de las rocas entre 0 y 4000 M. a. - Sedimentos + Sial + Sima - Entre 5 y 10 km. - Más delgada. - Rocas de densidad media (3 g/cm3). - Edad de las rocas entre 0 y 180 M. a. - Sedimentos + Sima MANTO SUPERIOR NÚCLEO EXTERNO NÚCLEO INTERNO MANTO INFERIOR

10 MODELO DINÁMICO DE LA TIERRA: 4 CAPAS Más moderno, basado en la dinámica de los materiales
LITOSFERA Corteza + 50 km del manto superior ASTENOSFERA 100 km del manto superior (zona de baja velocidad) MESOSFERA Resto del manto ENDOSFERA Equivale al núcleo

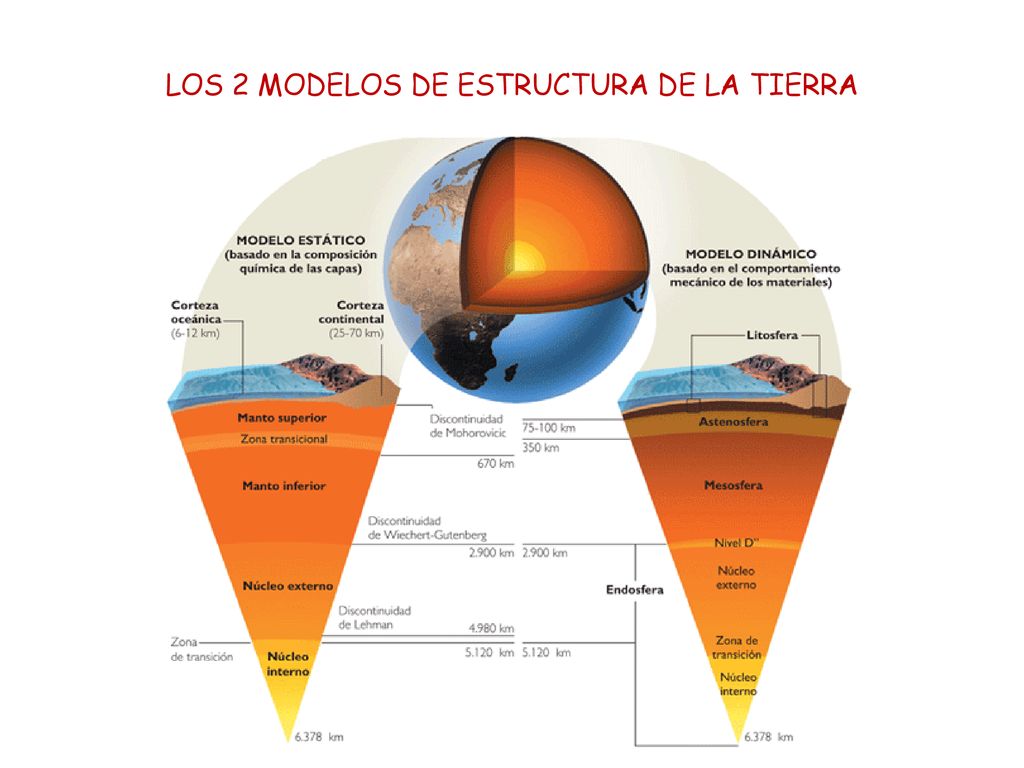

11 LOS 2 MODELOS DE ESTRUCTURA DE LA TIERRA
