Servicios de red en Windows server 2012
Samuel López MVP Windows Expert-Itpro
2
Mejoras de RED en Hyper-V NIC Teaming Virtualización de la red
Agenda DHCP Failover IPAM Mejoras de RED en Hyper-V NIC Teaming Virtualización de la red Virtual Switch Fibre Channel Virtual
3
DHCP Failover DHCP ¿Por qué DHCP Failover?? Failover
Service Continuity ¿Por qué DHCP Failover?? Servicio de DHCP Funcionando de manera ininterrumpida proporciona sericios de red siempre disponibles. La separación en 2 ámbitos concedidos por dos servidores diferentes no es útil en redes extensas. Clustered DHCP - Requiere almacenaminto compartido y por lo tanto conlleva un único punto de fallo a nivel de storage. Multisite Deployment IP Address continuity DHCP Failover Low TCO
4
DHCP Failover Replicate scopes Setup relationship Binding Update
Server 2 Server 1 Binding Ack IP Add new lease/renew IP Add new lease/renew IP Add new lease/renew IP Add new lease/renew
5
Configuración Activa-Pasiva
DHCP Failover Configuración Activa-Pasiva Server 1 Server 2 Lease replication Todos los clientes realizan la Petición al servidor activo Ante una caida del servidor activo las solicitudes se redirigen al pasivo
6
Configuración Activa-Activa
DHCP Failover Configuración Activa-Activa Server 1 Server 2 Lease replication Las peticiones de los clientes están repartidas entre ambos servidores Ante una caida de cualquiera de los servidores las solicitudes se redirigen al otro
7
1 4 2 3 DHCP Failover Configuración MultiSite Primary Site 1
/24 /24 Central site Secondary for all /24 /24 /24 2 3 /24 Primary Site 2 Primary Site 3 /24 /24
8
Demo
9
IPAM Una solución IPAM (IP address Management) nos permite gestionar de manera conjunta y centralizada las direcciones de red y la resolución de nombres DNS y/o WINS de nuestra infraestructura. Tiene las siguientes características: -Permite gestionar solo servidores DNS, DHCP, NPS Microsoft. - Gestiona solo servidores que se encuentran en el mismo bosque que el servidor ipam. - Un único servidor de IPAM puede gestionar hasta 150 servidores dhcp y 500 servidores DNS - Nos permite gestionar direcciones ip versión 4 y versión 6 - Permite hacer descubrimientos automáticos de servidores
10
IPAM El servicio de IPAM se instala desde el Server Manager como una feature El Servicio de IPAM no se puede instalar en Controladores de dominio
11
Configuración en 6 sencillos pasos
IPAM Configuración en 6 sencillos pasos 1- Definir el servidor 2- Provisión del servidor IPAM 3- Configurar el ámbito de descubrimiento de servidores 4- Iniciar el descubrimiento de servidores 5- Seleccionar los servidores a gestionar 6- Obtener información de los servidores gestionados
12
Demo
13
Mejoras de Red en Hyper-V
14
NIC Teaming Que es NIC Teaming? Beneficios
Multiples conexiones de red paralelas Incremente de la tasa de transferencia Tolerancia a fallos en los interfaces Tolerancia a fallos Balanceo de carga NIC Teaming en el entorno de Hyper-V Administración Son usados en las redes virtuales Se puede conectar a más de un virutal switch Están designados para mantener la conectividad ante un fallo de un elemento de red Soportan hasta 32 adaptadores físicos Windows PowerShell NIC Teaming interface de configuración
15
Hyper-V virtual switch
NIC Teaming VM 1 VM n Management OS Live Migration Hyper-V virtual switch Storage Management LBFO Teamed NIC 10 GbE Phy NIC 10 GbE Phy NIC
16
Hyper-V Virtualización de la red
Blue VM Red VM Blue network Red network Physical network Physical server Virtualización del servidor Ejecuta multiples máquinas Virtuales en un solo servidor Cada maquina virtual tienes la ilusión de que es un servidor físico Virtualización de la Red Ejecuta multiples redes en una única red fisicia Cada maquina virtual tienes la ilusión de que se ejecuta en una red física
17
Hyper-V Virtualización de la red
¿Como funcionan las redes virtuales?: Dos ips virtuales por cada máquina virtual Encapsulación General de Routing (GRE) Direcciones IP sobreescribibles Politicas de Administración Problemas solucionados: Elimina las obligaciones sobre las VLAN Eliminas los problemas de herencia de ip en las máquinas virtuales.
18
Private/Public Cloud Datacenter Admins
Hyper-V Virtualización de la red ¿Por qué virtualizar la red? Workload Owners Facilidad para migrar a un entorno cloud Mantener políticas, configuraciones de red y direcciones ip. Enterprises Consolidación mas eficiente en nubes privadas Extensión del datacenter en un cloud hibrido Integración integral de compañias acquiridas Hosters Conservar su propia ip Con servar su propia toplogia Escalar a un entorno multi-tenancy Private/Public Cloud Datacenter Admins Emplazamiento flexible de vms sin reconfiguración Desacoplar la admnistración de la red del servidor mejora la agilidad
19

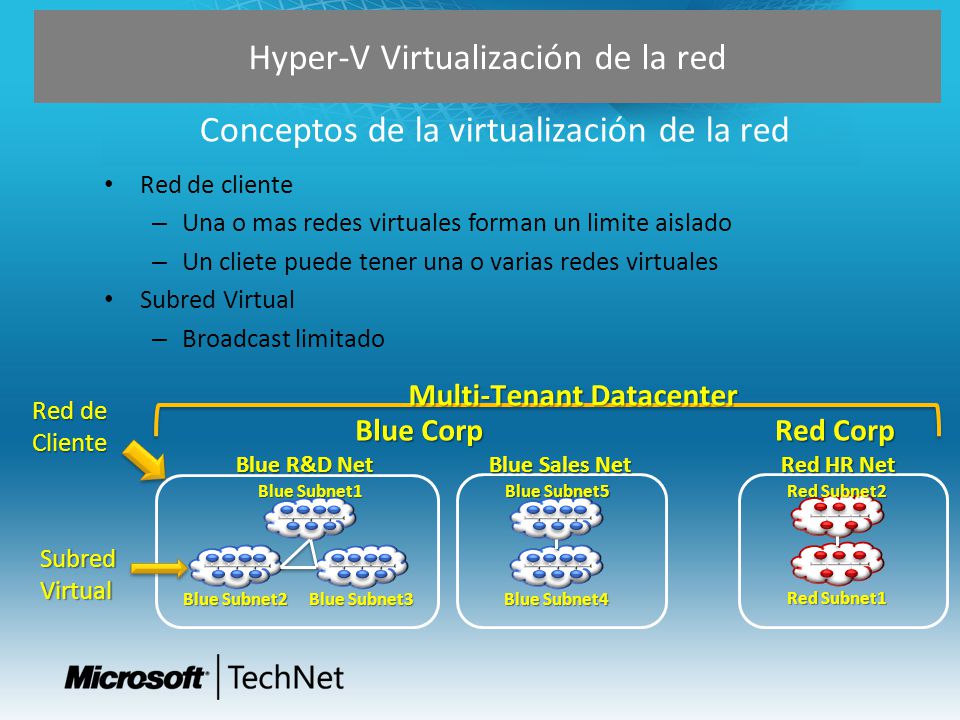

Multi-Tenant Datacenter
Hyper-V Virtualización de la red Conceptos de la virtualización de la red Red de cliente Una o mas redes virtuales forman un limite aislado Un cliete puede tener una o varias redes virtuales Subred Virtual Broadcast limitado Blue Corp Red Corp Blue Subnet1 Blue Subnet3 Blue Subnet2 Blue Subnet5 Blue Subnet4 Red Subnet2 Red Subnet1 Blue R&D Net Blue Sales Net Red HR Net Multi-Tenant Datacenter Red de Cliente Subred Virtual
20
Hyper-V Virtual Switch
El tráfico de red entre las máquinas virtuales, la red externa y el S.O. del Host es gestionado por el virtual swich de Hyper-V.
21
Hyper-V Virtual Switch
Hyper-V Switch extensible Nueva funcionalidad Manija de trafico de red entre: Máquinas Virtuales La red externa El S.O. del host Interface de red en dos capas Administración programable Extensible
22
Hyper-V Virtual Switch
Virtual Machine Virtual Machine Root Partition Host NIC VM NIC VM NIC Hyper-V Switch Extension Miniport Extension Protocol Capture Extensions Certified Extensions WFP Extensions Filtering Extensions Forwarding Extension Physical NIC
23
Hyper-V Virtual Switch
Varios partners ya disponed de extensiones para certificar la compatibilidad entre Hyper-V Virtual swich y los switchs físicos.
24
Hyper-V Extensible Switch
QOS en Hyper-V Es posible definir políticas de Calidad de Servicio a nivel de red que nos permiten garantinzar el cuadal de las distintas redes y de las VMs ubicadas en las mismas VM1 VM2 Gold Tenant ? ? 10 Hyper-V Extensible Switch 1 Gbps
25
Live migration manteniendo la conectividad Fibre Channel
Fibre Channel Virtual en Hyper-V Acceso a la SAN por Fiber Channel desde las máquinas virtuales Acceso directo a la SAN sin intermediarios Acceso virtual a la pila de disco a través de I/O basado en hardware Soporte de N_Port ID Virtualization (NPIV) Un servidor único de Hyper-V puede conectarse a varias SAN Hasta cuatro adaptadores Fiber Channel virtuales por máquina virtual Multipath I/O (MPIO) Live Migration Live migration manteniendo la conectividad Fibre Channel
26
Demo
27
¿Dónde localizarme? @samuelltr samuellt@samuellt.com
