Introducción a la arquitectura Web

Presentación del tema: "Introducción a la arquitectura Web"— Transcripción de la presentación:

1 Introducción a la arquitectura Web
JAVA WEB Ing. Jonathan A. Jurado Sandoval

2 Introducción En la ingeniería de software se denomina aplicación Web a aquellas aplicaciones que los usuarios pueden utilizar accediendo a un servidor Web a través de Internet o de una intranet mediante un navegador. Ing. Jonathan A. Jurado Sandoval

3 Arquitectura Web Ing. Jonathan A. Jurado Sandoval

4 Ventajas de la arquitectura Web
Actualización automática Según el paradigma cliente/servidor, la lógica de la aplicación se encuentra centralizada. Los clientes son ligeros. Multiplataforma Diferentes arquitecturas de hardware Diferentes sistemas operativos Diferentes navegadores Web Portable Tecnologías como Java permiten crear aplicaciones Web portables. Clientes ligeros sólo necesitan soportar el estándar HTML. Alta disponibilidad Servidores Web replicados en la misma y/o diferentes ubicaciones geográficas. Ing. Jonathan A. Jurado Sandoval

5 Desventajas de la arquitectura Web
Menos funcionalidades que aplicaciones Desktop (de escritorio) Tradicionalmente, los navegadores Web presentan funciones limitadas. Tendencia de nuevas formas de crear aplicaciones Web con Ajax, RIA, entre otros. Requiere conexión a Internet Al menos que sea una sistema intranet. Ing. Jonathan A. Jurado Sandoval

6 Protocolo HTTP JAVA WEB Ing. Jonathan A. Jurado Sandoval

7 Hypertext Transfer Protocol
El Hypertext Transfer Protocol es un protocolo sin estado basado en petición – respuesta. Es el protocolo usado en cada transacción de la Web (WWW). HTTP fue desarrollado por el consorcio W3C y la IETF, colaboración que culminó en 1999 con la publicación de una serie de RFC. Un cliente envía una petición HTTP para obtener un recurso y el servidor le devuelve una respuesta HTTP con el recurso deseado, como se muestra a continuación en el gráfico. Ing. Jonathan A. Jurado Sandoval

8 Hypertext Transfer Protocol
Ing. Jonathan A. Jurado Sandoval

9 Introducción a la arquitectura JavaEE
JAVA WEB Ing. Jonathan A. Jurado Sandoval

10 JavaEE Java Platform, Enterprise Edition o Java EE (anteriormente conocido como Java 2 Platform, Enterprise Edition o J2EE hasta la versión 1.4), es una plataforma de programación—parte de la Plataforma Java— para desarrollar y ejecutar software de aplicaciones en Lenguaje de programación Java con arquitectura de N niveles distribuida, basándose ampliamente en componentes de software modulares ejecutándose sobre un servidor de aplicaciones. Ing. Jonathan A. Jurado Sandoval

11 JavaEE: Arquitectura n-tier
Ing. Jonathan A. Jurado Sandoval

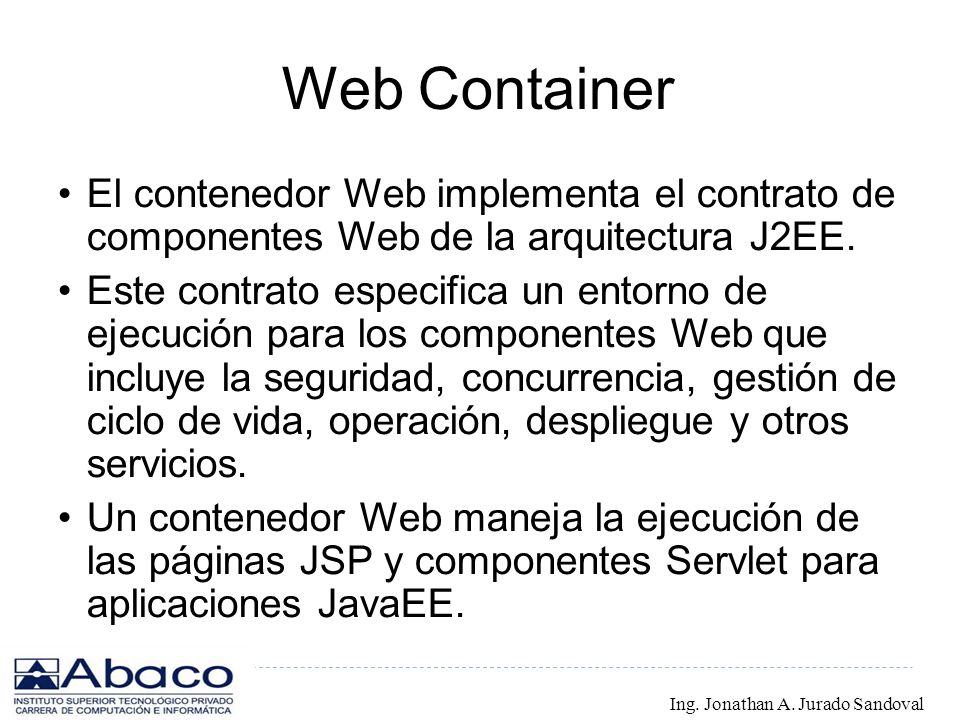

12 Web Container El contenedor Web implementa el contrato de componentes Web de la arquitectura J2EE. Este contrato especifica un entorno de ejecución para los componentes Web que incluye la seguridad, concurrencia, gestión de ciclo de vida, operación, despliegue y otros servicios. Un contenedor Web maneja la ejecución de las páginas JSP y componentes Servlet para aplicaciones JavaEE. Ing. Jonathan A. Jurado Sandoval

13 Otras tecnologías y lenguajes para Web
ASP.NET PHP Perl Ruby Python Ing. Jonathan A. Jurado Sandoval

14 Estructura de la aplicación Web
JAVA WEB Ing. Jonathan A. Jurado Sandoval

15 Estructura de directorios
WEB-INF: Este directorio contiene la información que necesita el contenedor Web para iniciar la aplicación. No se puede acceder públicamente. classes: Este directorio contiene a las clases Java compiladas. lib: Contiene a las librerías adicionales que requiere el proyecto. web.xml: Conocido como descriptor de despliegue de la aplicación Web. Todos los proyectos Web tienen este archivo. Ing. Jonathan A. Jurado Sandoval

16 Descriptor web.xml Archivo de aplicación web.
Contiene valores de configuración propios de una aplicación o módulo web. Se registran los servlets, filters, la página de inicio, el tiempo máximo de expiración de una sesión, seguridad, entre otros. Ubicado en el directorio WEB-INF de la aplicación web. Ing. Jonathan A. Jurado Sandoval

17 Servidores de aplicaciones
JAVA WEB Ing. Jonathan A. Jurado Sandoval

18 Características Ing. Jonathan A. Jurado Sandoval

19 Características El Servidor de Aplicaciones se encuentra compuesto por tres componentes: un “servidor de páginas Web”, un “Web Container" y un "EJB Container“. Dentro del “Web Container" se ejecutan exclusivamente las clásicas aplicaciones de basadas en JSP's ("Java Server Pages") y Servlets. Mientras el "EJB Container" es reservado para aplicaciones desarrolladas alrededor de EJB's "Enterprise Java Bean's". Casi todos los servidores de aplicaciones en el mercado hoy en día son conocidos como "Fully JEE Compliant", este termino implica que se cumplen todas las especificaciones JavaEE definidas. Ing. Jonathan A. Jurado Sandoval

20 Servidor de aplicaciones
Cuando utiliza un servidor de aplicaciones como alguno de los siguientes ("Fully JEE Compliant"): Oracle WebLogic IBM WebSphere Application Server GlassFish , no existe una clara distinción entre el "Web Container" y "EJB Container", es decir, es posible ejecutar tanto JSP/Servlets así como EJB's, sin embargo, el ambiente se encuentra altamente integrado para que sea transparente (al menos para el programador final) la comunicación entre JSP/Servlets y EJB's. Ing. Jonathan A. Jurado Sandoval

21 Servidores Open Source Comerciales Tomcat (sólo Web container)
GlassFish Jboss Geronimo Comerciales IBM WebSphere Application Server Oracle WebLogic SAP Netweaver Ing. Jonathan A. Jurado Sandoval

22 SERVLETS / JSP JAVA WEB Ing. Jonathan A. Jurado Sandoval

23 Servlets Un Servlet es una Clase de Java que se ejecuta en el Web Container (llamado también contenedor de Servlets). La especificación de Servlet proporciona un estándar y un framework independiente de la plataforma para la comunicación entre los servlets y contenedores. Este framework es un conjunto de Clases e Interfaces. Estas Clases e Interfaces conforman el Servlet API. Un servlet puede manejar múltiples requerimientos de concurrencia y puede sincronizarlos. Los servlets pueden redireccionar los requerimientos a otros servlets. Ing. Jonathan A. Jurado Sandoval

24 Servlet API Ing. Jonathan A. Jurado Sandoval

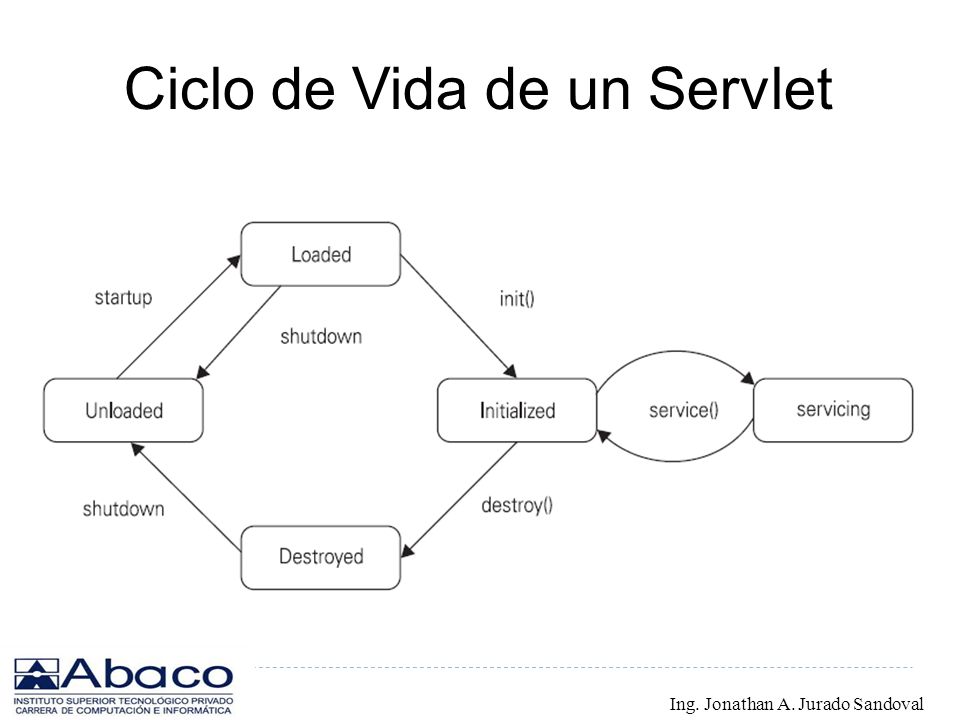

25 Ciclo de Vida de un Servlet
Ing. Jonathan A. Jurado Sandoval

26 Ciclo de Vida de un Servlet
Carga e inicialización del Servlet En forma predeterminada la clase HttpServlet inicializa el Servlet. Para adicionar una inicialización personalizada se debe sobreescribir el método init(). Servicio del Servlet Atiende a las peticiones POST o GET de los clientes. El método service() invoca a doPost() o doGet(), según sea el caso. Destrucción el Servlet El método destroy() destruye el servlet. Para destruir algún recurso específico del Servlet se debe sobreescribir el método destroy(). Ing. Jonathan A. Jurado Sandoval

27 Interface Servlet La interface Servlet es la central abstracción del Servlet API. Todos los Servlet se implementan de esta interface, en forma directa o indirecta (a través de la clase extendida HttpServlet ) Cuando un Servlet acepta un requerimiento desde un cliente recibe 2 objetos: ServletRequest: Encapsula la comunicación del cliente al servidor. ServletResponse: Encapsula la comunicación del servidor al cliente. . Ing. Jonathan A. Jurado Sandoval

28 Interface Servlet Ing. Jonathan A. Jurado Sandoval

29 Interface ServletRequest
La interface ServletRequest permite al Servlet acceder a: Información enviada por el cliente. El protocolo usado por el cliente. El nombre del cliente, dirección IP, navegador utilizado. Suministra el flujo de entrada de ServletInputStream. Las interfaces que se extienden de la interface ServletRequest permiten obtener más información de un protocolo específico. La interface HttpServletRequest contiene métodos para acceder a la información de cabecera del HTTP. Ing. Jonathan A. Jurado Sandoval

30 Interface HttpServletRequest
Acceso a datos del cliente : El método getParameter() retorna el valor de un parámetro y lo almacena como String. El método getParameterValues() retorna los valores de los varios parámetros (checkboxes, listas desplegables múltiples) y lo almacena en un String[]. El método getParameterNames() provee los nombres de los parámetros y lo almacena un java.util.Enumeration. Ing. Jonathan A. Jurado Sandoval

31 Interface HttpServletRequest
Método HTTP GET Es utilizado para recuperar un recurso. También para enviar información en texto plano al Servlet. La información enviada por URL utiliza GET: Los hiperenlaces utilizan GET. Método HTTP POST Utilizado para enviar datos al Servlet (texto plano o documentos) Se configura en los formularios: <form method=“post”> Ing. Jonathan A. Jurado Sandoval

32 Interface ServletResponse
La interface ServletResponse provee los métodos para contestar al cliente: Suministra un flujo de salida ServletOutputStream y un Writer a través del cual el Servlet puede enviar datos al cliente. Permite al Servlet configurar el tipo MIME (Multipurpose Internet Mail Extension) a enviar. Las interfaces que se extienden de la interface ServletResponse permiten aumentar las capacidades de un protocolo específico. La interface HttpServletResponse contiene métodos que permiten manipular la información de cabecera del HTTP. Ing. Jonathan A. Jurado Sandoval

33 Interface HttpServletResponse
El objeto HttpServletResponse provee dos formas de enviar datos al cliente : El método getWriter() que retorna un objeto PrintWriter. Este objeto le permite al Servlet enviar texto plano (como HTML) al cliente. El método getOutputStream() que retorna un objeto ServletOutputStream. Este objeto le permite al Servlet enviar datos en binario (doc, pdf, exe, ppt, zip, entre otros) al cliente. Ing. Jonathan A. Jurado Sandoval

34 Formularios con Servlet
JAVA WEB Ing. Jonathan A. Jurado Sandoval

35 Formularios con Servlet
Los objetos o componentes HTML que permiten interactuar con los usuarios son los formularios. Los formularios brindan al desarrollador Web diferentes componentes para poder obtener información dinámica de los usuarios. Para poder manejar formularios debemos conocer la estructura de las etiquetas. Ing. Jonathan A. Jurado Sandoval

36 Formularios con Servlet
Ing. Jonathan A. Jurado Sandoval

37 Formularios con Servlet
<html><body> <form action=“RecServlet" method="post"> Nombre : <input name="nom" type="text"> Apellidos:<input name="ape" type="text"> <input type="submit" value="Aceptar"> </form> </body></html> Ing. Jonathan A. Jurado Sandoval

38 Formularios con Servlet
Para poder recuperar los valores del formulario debemos verficar: El destino del formulario (action=" RecServlet ") El método de envio (method="post"). Los parámetros o variables a enviar: nombre (name="nom") apellido (name="ape") Ing. Jonathan A. Jurado Sandoval

39 Formularios con Servlet
Con la información reconocida podemos crear el Servlet. public class RecServlet extends HttpServlet { public void doPost(HttpServletRequest request, HttpServletResponse response) throws IOException, ServletException { String nom = request.getParameter("nom”); String ape = request.getParameter("ape"); } Ing. Jonathan A. Jurado Sandoval

40 Cooperación y comunicación de Servlets
JAVA WEB Ing. Jonathan A. Jurado Sandoval

41 Cooperación de Servlets
Se usa para repartir la carga de una aplicación o hacer un requerimiento de algún recurso de la aplicación. Para utilizar los recursos del Servidor se debe manejar dos procesos: Obtener el objeto RequestDispatcher . Reenviar el requerimiento del cliente o incluir la respuesta del recurso. Ing. Jonathan A. Jurado Sandoval

42 Cooperación de Servlets
Obtener el objeto RequestDispatcher: Se obtiene el objeto RequestDispatcher usando el método getRequestDispatcher del objeto ServletContext. Reenviar el requerimiento del cliente: Se usa el método forward del objeto RequestDispatcher. Si se accede antes al objeto PrintWriter o ServletOutputStream no se podrá usar el método forward. Ing. Jonathan A. Jurado Sandoval

43 Cooperación de Servlets
Obtener el objeto RequestDispatcher: RequestDispatcher dispatcher = getServletContext().getRequestDispatcher( “/respuesta.jsp”); Reenviar el requerimiento del cliente : dispatcher.forward(request,response); Ing. Jonathan A. Jurado Sandoval

44 Cooperación de Servlets
Incrementar la respuesta del recurso : Usa el método include del objeto RequestDispatcher para llamar a un servlet y usar el objeto RequestDispatcher asociado al recurso para formar parte de la respuesta al cliente. RequestDispatcher dispatcher = getServletContext().getRequestDispatcher(“/dentro.jsp ”); PrintWriter out = res.getWriter(); out.println(“ANTES”); dispatcher.include(request,response); out.println(“DESPUES”); Ing. Jonathan A. Jurado Sandoval

45 Comunicación de Servlets
Ing. Jonathan A. Jurado Sandoval

46 Comunicación de Servlets
Los servlets de una aplicación pueden compartir recursos usando alguno de los ambientes o scopes: Context (o application) Session Request Page Ing. Jonathan A. Jurado Sandoval

47 Comunicación de Servlets
Estos ambientes o scopes tienen los siguientes métodos: setAttribute(nombre, valor) getAttribute(nombre) removeAttribute(nombre) Ing. Jonathan A. Jurado Sandoval

48 Concurrencia de Servlets
JAVA WEB Ing. Jonathan A. Jurado Sandoval

49 Concurrencia de Servlets
El dispatcher asigna un thread al hilo worker. Ing. Jonathan A. Jurado Sandoval

50 Concurrencia de Servlets
2 hilos podrían ejecutar el método service() simultáneamente.

51 Concurrencia de Servlets
Un contenedor creará múltiples instancias de un servlet si el servlet implementa el SingleThreadModel.

52 Sesiones JAVA WEB Ing. Jonathan A. Jurado Sandoval

53 Session Tracking El seguimiento de sesiones es necesario para mantener el estado entre el Servlet y el cliente que persiste en múltiples conexiones durante un tiempo determinado. El seguimiento de sesiones se realiza de las siguientes formas: Cookies URL Rewriting Hidden Fields Ing. Jonathan A. Jurado Sandoval

54 Session Tracking ¿Cómo el servidor puede mantener una sesión con un cliente si el HTTP no proporciona ningún mecanismo de recordar al cliente? Cuando el servidor recibe la primera petición del cliente, el servidor inicia una sesión y le asigna un identificador único. El cliente debe incluir este identificador único en cada requerimiento subsiguiente. El servidor inspecciona el identificador y asocia la petición con la correspondiente sesión. Ing. Jonathan A. Jurado Sandoval

55 Session Tracking Ing. Jonathan A. Jurado Sandoval

56 Session Tracking Cookies
Consiste en almacenar ese ID de sesión en una cookie del cliente: JSESSIONID=61C4F E70993E C6 URL Rewriting Consiste en agregar el ID en la URL. Es utilizado cuando el soporte a cookies ha sido deshabilitado. <a href= "/ReportServlet;JSESSIONID=C084B32241B58114"> Reporte </a> Ing. Jonathan A. Jurado Sandoval

57 Session Tracking Hidden Fields
Consiste en agregar el ID en campos ocultos de HTML: <input type=“hidden” name=“JSESSIONID” value=“C084B32241B58114”/> Ing. Jonathan A. Jurado Sandoval

58 HttpSession El Servlet API trae el soporte de sesiones en la interfase javax.servlet.http.HttpSession. El contenedor de Servlet crea un nuevo objeto HttpSession cuando inicia una sesión para un cliente. Además de representar la sesión, este objeto actúa como un contenedor para la información relacionada a la sesión. Normalmente, se necesitan hacer 3 acciones con una sesión HTTP: Recuperar la sesión asociada con la petición. Agregar o remover atributos de sesión. Cerrar o invalidar la sesión si es necesario. Ing. Jonathan A. Jurado Sandoval

59 HttpSession Usualmente, un cliente no ofrece ningún indicador de que ha terminado la sesión. En este caso, el servidor nunca sabrá si el cliente ha terminado la sesión o no. Para ayudarnos en este trabajo, el contenedor cerrará automáticamente la sesión después de un cierto periodo de tiempo de inactividad del usuario. Este período de tiempo es configurado en minutos en el web.xml. Ing. Jonathan A. Jurado Sandoval

60 HttpSession Recuperar la sesión: Agregar un objeto a la sesión:
HttpSession session = request.getSession(); Agregar un objeto a la sesión: session.setAttribute(NOMBRE, OBJETO); Recuperar un objeto de la sesión: Object lista = (Object)session.getAttribute(NOMBRE); Invalidando una sesión: session.invalidate(); Ing. Jonathan A. Jurado Sandoval

61 HttpSession Tiempo de expiración de la sesión
La configuración se realiza en el web.xml. El tiempo establecido está en MINUTOS. El valor 0 indicaría que la sesión nunca expirará. <web-app> <session-config> <session-timeout>30</session-timeout> </session-config> </web-app> Ing. Jonathan A. Jurado Sandoval

62 Referencias Hall Marty, Brown Larry (2004). Core Servlets and JavaServer Pages. Hanumant Deshmukh, Jignesh Malavia y Jacquelyn Carter (2005). SCWCD Exam Study Kit - Manning. Sistemas cliente-servidor y procesos cooperativos – Universidad de Vigo Wikipedia Ing. Jonathan A. Jurado Sandoval
