Instalación eléctrica de una vivienda

Presentación del tema: "Instalación eléctrica de una vivienda"— Transcripción de la presentación:

1 Instalación eléctrica de una vivienda
IES Pedro Cerrada - Utebo FLB

2 Instalación eléctrica de una vivienda

3 Cuadro eléctrico Instalación eléctrica de una vivienda IGA ID PIA
Interruptor General Automático Interruptor Diferencial Pequeño Interruptor Automático PIA IGA Cuadro eléctrico ID PIA

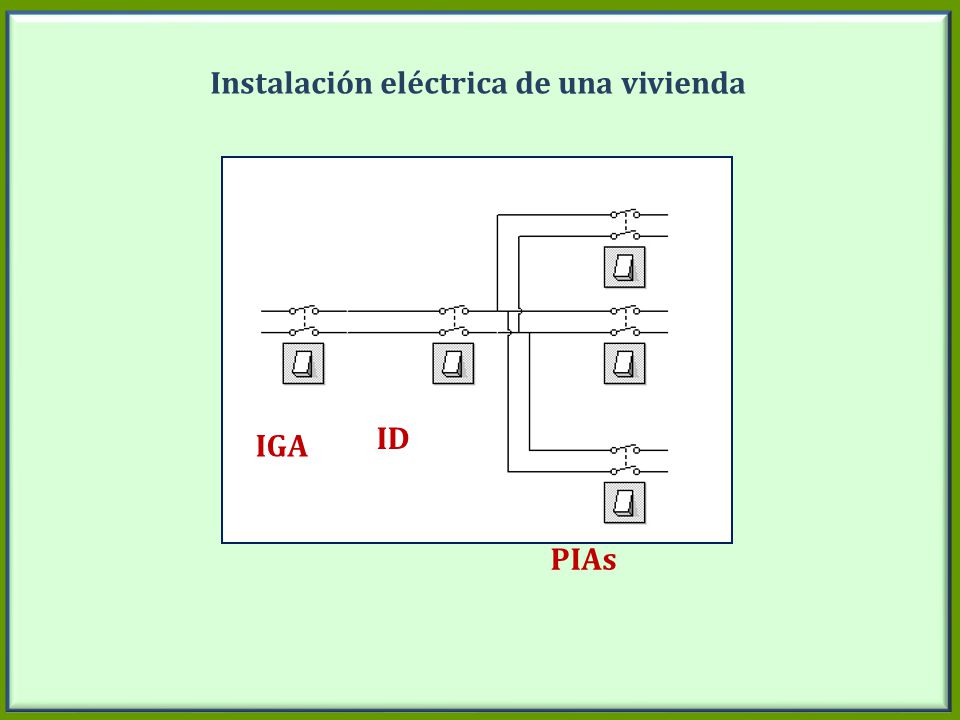

4 Instalación eléctrica de una vivienda
ID IGA Para que entiendan que ocurre cuando se abre un interruptor doble. PIAs

5 Instalación eléctrica de una vivienda
IGA ID PIA

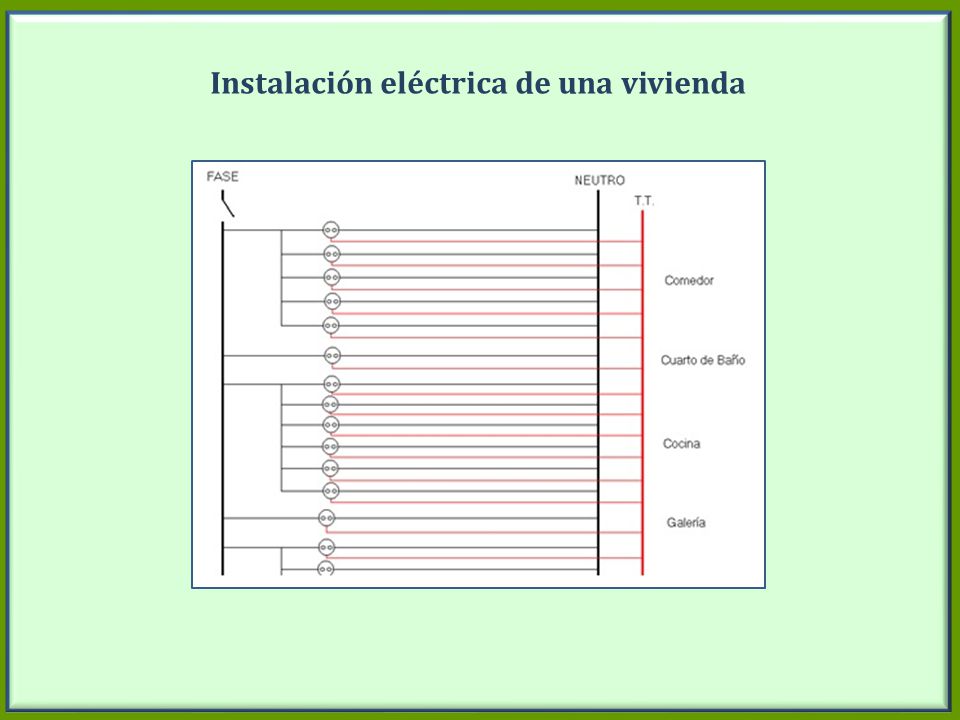

6 Instalación eléctrica de una vivienda

7 Instalación eléctrica de una vivienda

8 Instalación eléctrica de una vivienda

9 Instalación eléctrica de una vivienda

10 Ejercicio 1 Enchufe Fase - Elemento de control – Receptor – Neutro

11 Ejercicio 1 Sol Fase - Elemento de control – Receptor – Neutro

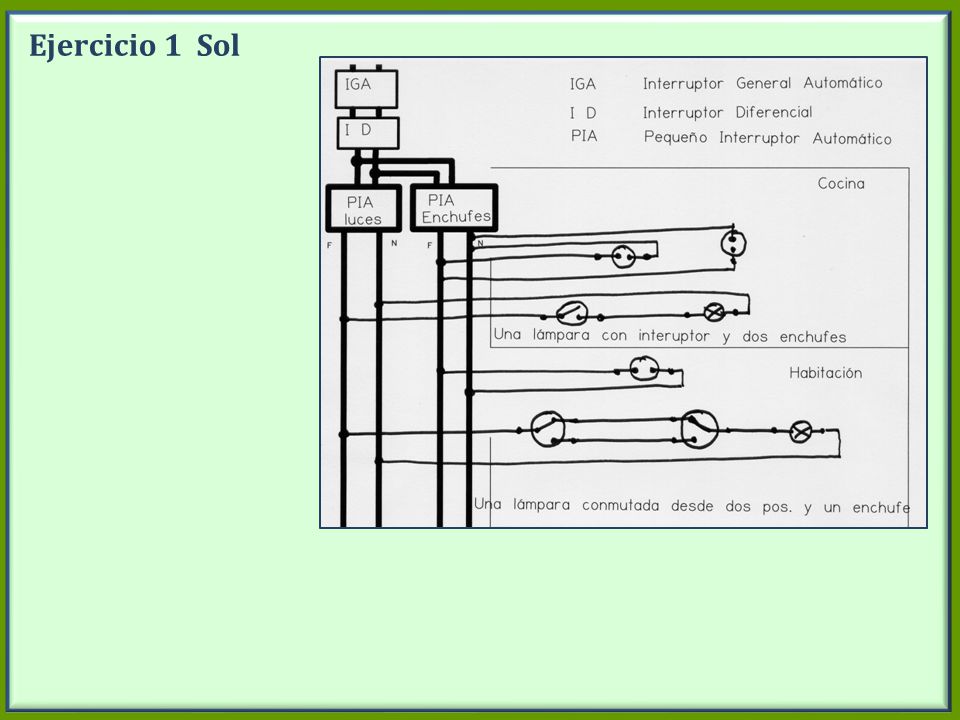

12 Ejercicio 1 Sol

13 Ejercicio 1 Sol

14 Ejercicio 1 Sol

15 Ejercicio 2 Regleta - Fichas de conexión

16 Dibujad en el plano E2 del piso los siguientes elementos.
Dormitorio1: Una luz con interruptor y un enchufe. Comedor: Dos luces en paralelo con interruptor y dos enchufes Cocina: Un enchufe para el horno un enchufe para la lavadora un enchufe normal una luz con interruptor. Dormitorio2: Dos enchufes y una luz conmutada. Cuarto de baño: Un enchufe y una luz con interruptor Pasillo: Una luz conmutada y un timbre con pulsador NA a la izquierda del pasillo

17 Ejercicio 2 Plano del piso que en el que deben dibujar los esquemas eléctricos

18 Ejercicio 3 En el plano del piso están dibujados las cajas de conexión y los tubos por donde van los cables. Solo se pueden conectar cables en las cajas, en los receptores y en elementos de control. Nunca dentro de los tubos.

19 Ejercicio 3 Aquí hago un ejemplo de conexión, un poco chapucera, para que vean como paso del plano con esquemas eléctricos a la instalación real. En la siguiente diapositiva los alumnos completarán en la pizarra todos los circuitos.

20 Ejercicio 3 Dibujar en la pizarra los circuitos de luces. Desde PIA luces.

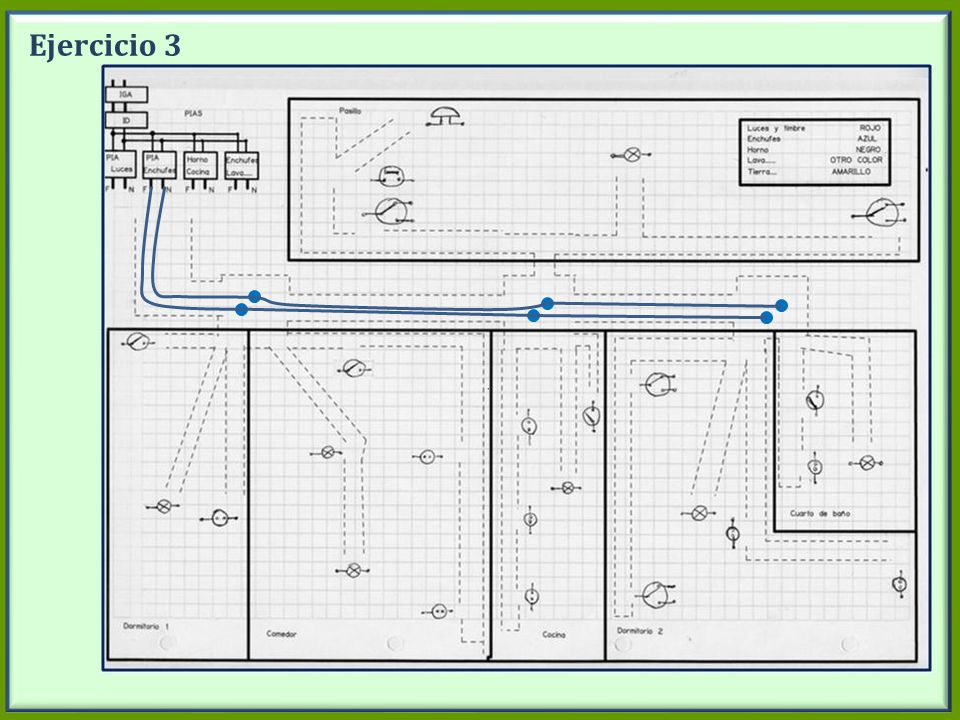

21 Ejercicio 3 Dibujar en la pizarra los circuitos de los enchufes . (desde PIA enchufes)

22 Ejercicio 3 Dibujar en la pizarra el circuito horno cocina

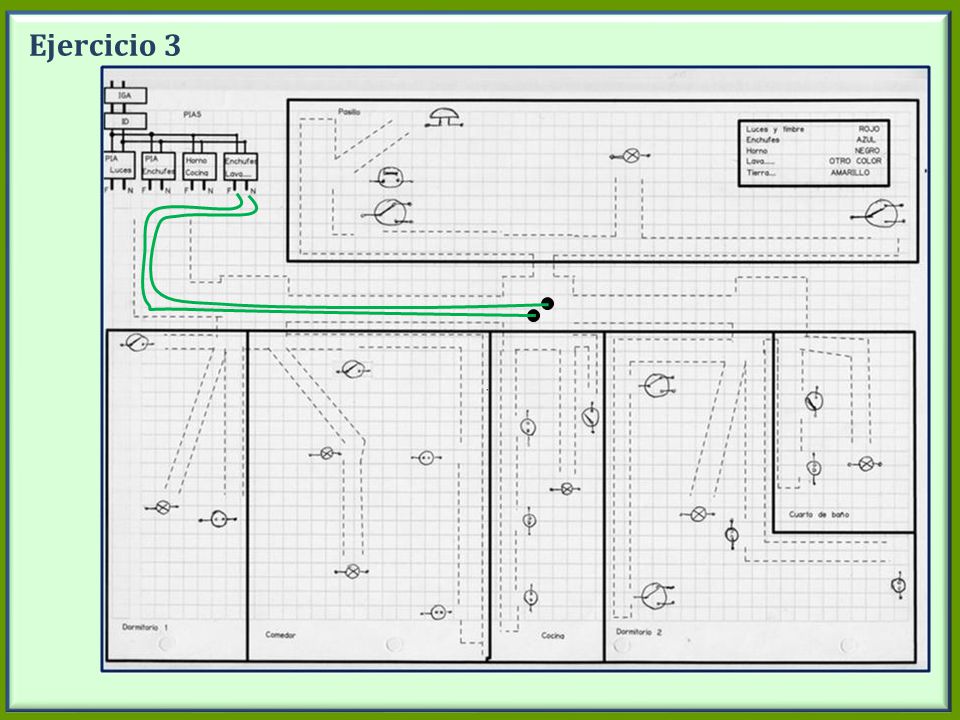

23 Ejercicio 3 Dibujar en la pizarra el circuito enchufe lavadora. Desde PIA Lavadora.

24 Ejercicio 3 Dibujar en la pizarra los circuitos de la toma de tierra. Solo para los enchufes, todos los enchufes.

25 FIN
