1 Joan Marcel Duran Olive
SEGURETAT A INTERNET Joan Marcel Duran Olive

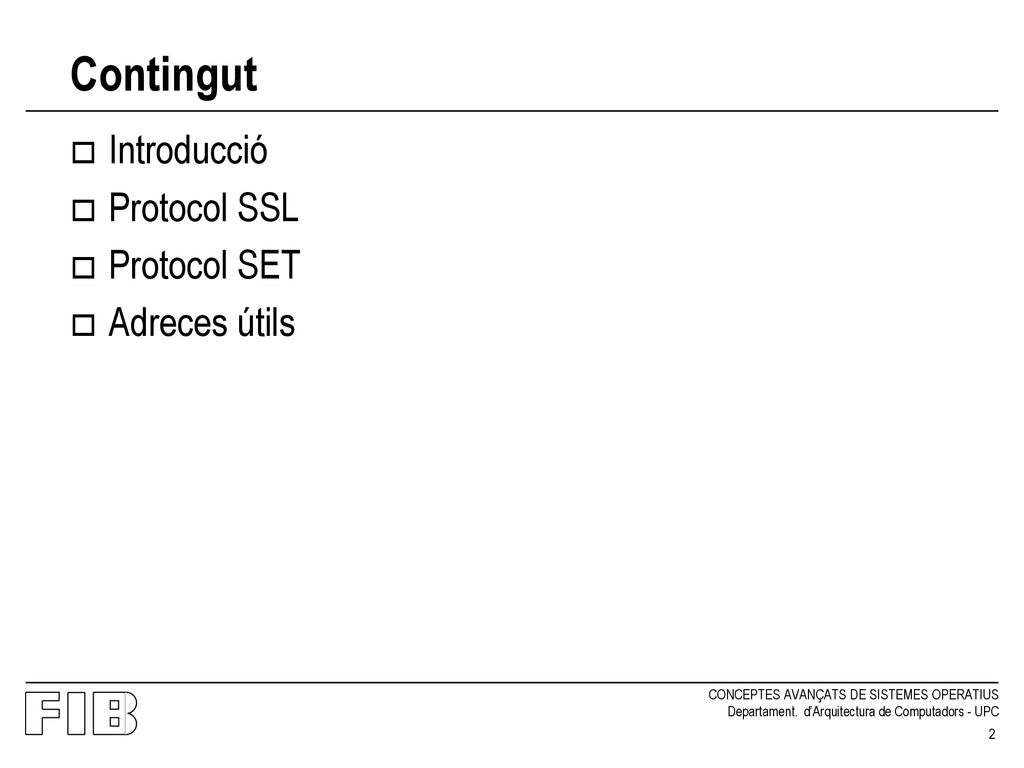

2 Contingut Introducció Protocol SSL Protocol SET Adreces útils

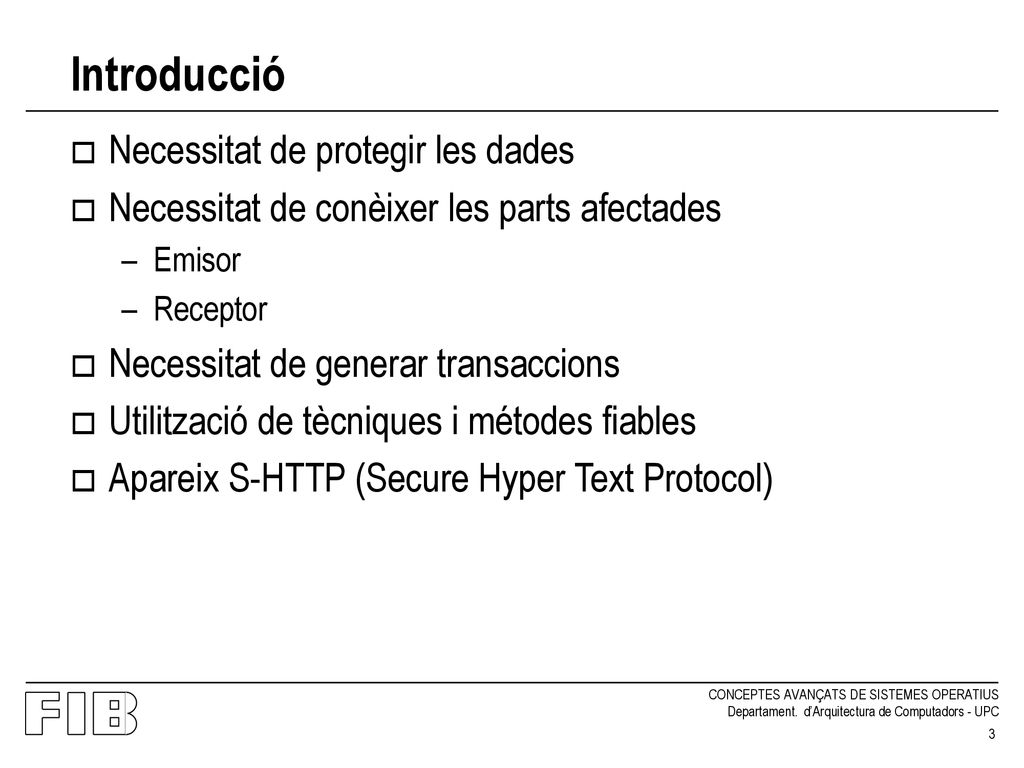

3 Introducció Necessitat de protegir les dades
Necessitat de conèixer les parts afectades Emisor Receptor Necessitat de generar transaccions Utilització de tècniques i métodes fiables Apareix S-HTTP (Secure Hyper Text Protocol)

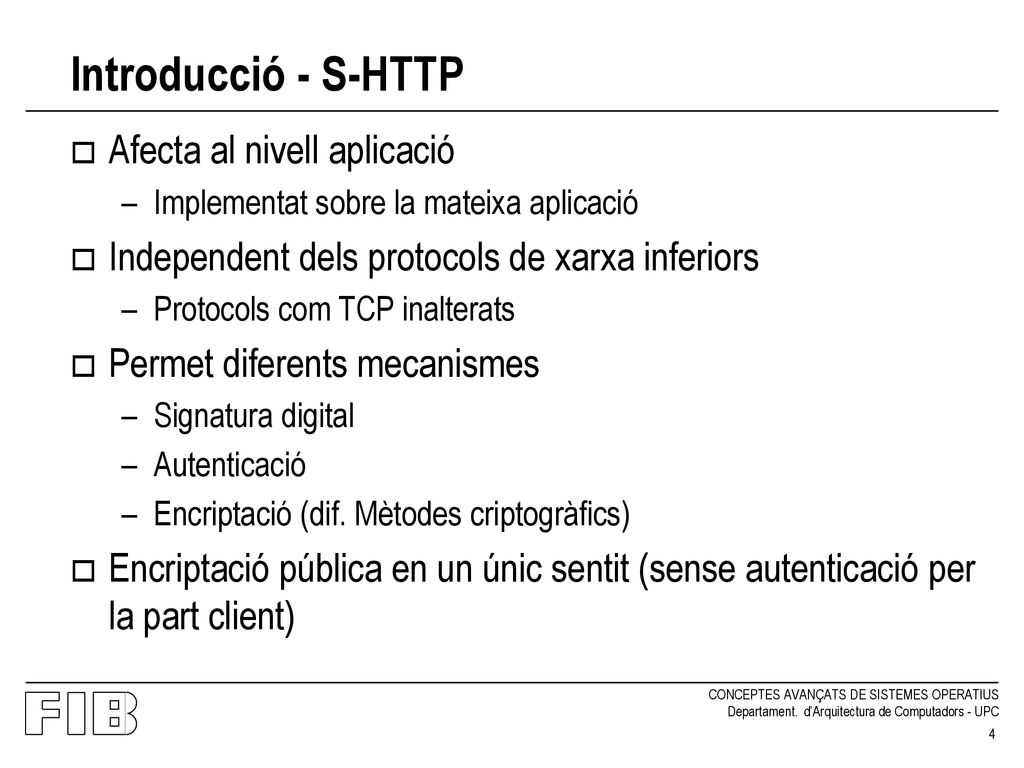

4 Introducció - S-HTTP Afecta al nivell aplicació
Implementat sobre la mateixa aplicació Independent dels protocols de xarxa inferiors Protocols com TCP inalterats Permet diferents mecanismes Signatura digital Autenticació Encriptació (dif. Mètodes criptogràfics) Encriptació pública en un únic sentit (sense autenticació per la part client)

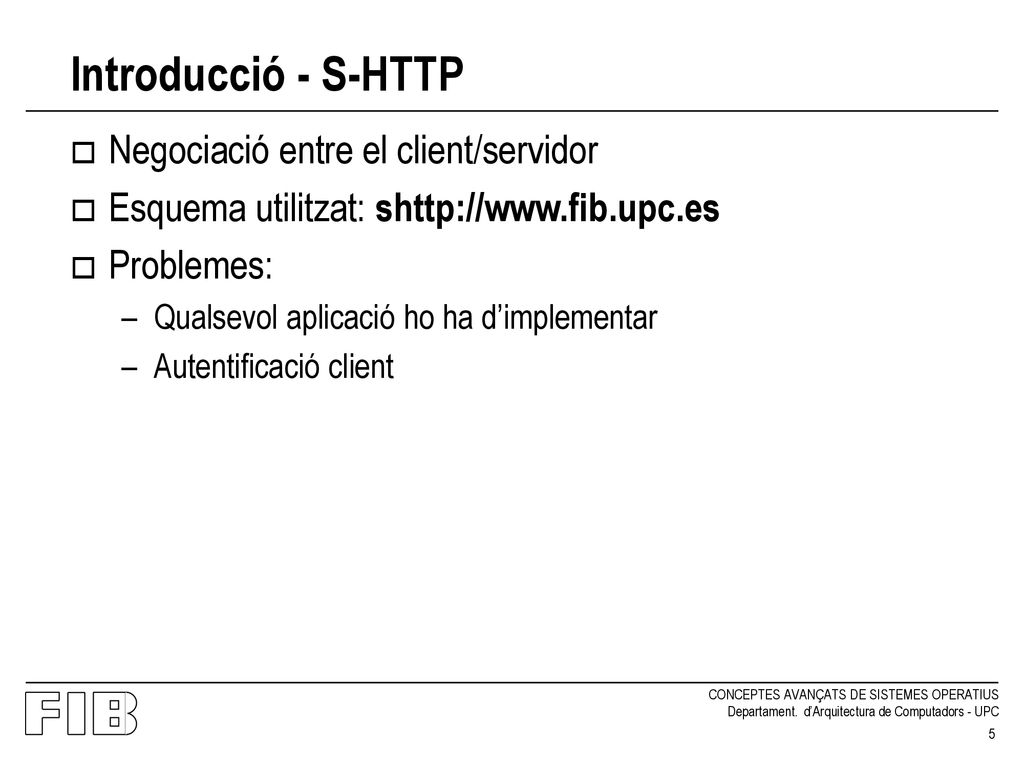

5 Introducció - S-HTTP Negociació entre el client/servidor
Esquema utilitzat: shttp:// Problemes: Qualsevol aplicació ho ha d’implementar Autentificació client

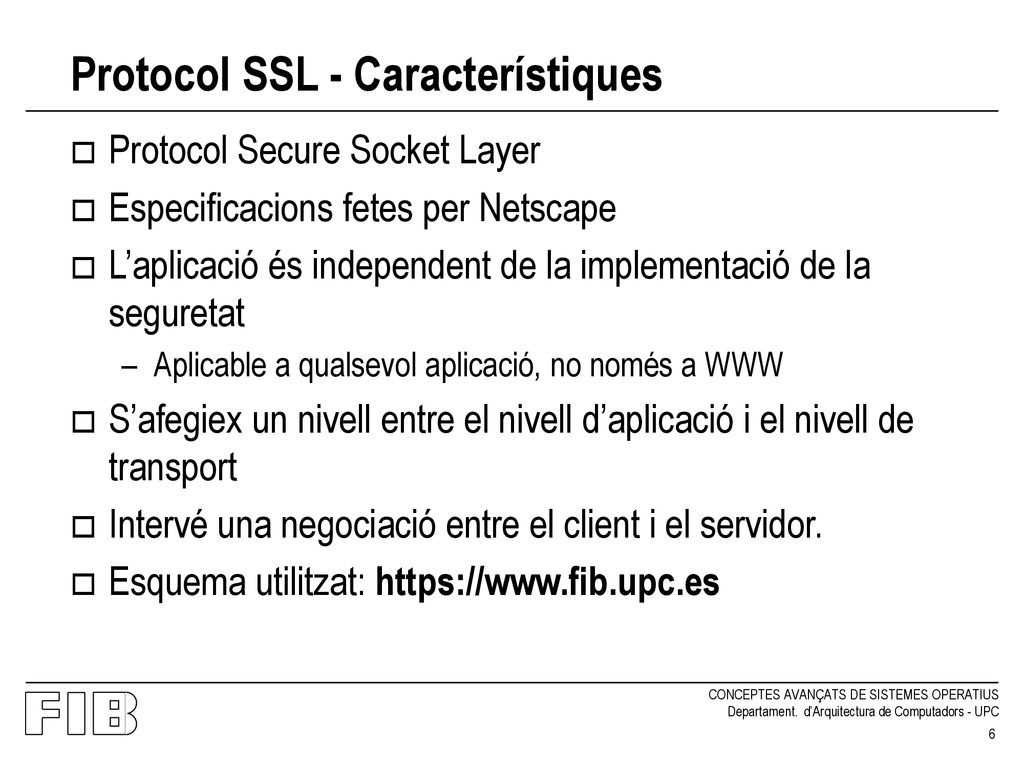

6 Protocol SSL - Característiques
Protocol Secure Socket Layer Especificacions fetes per Netscape L’aplicació és independent de la implementació de la seguretat Aplicable a qualsevol aplicació, no només a WWW S’afegiex un nivell entre el nivell d’aplicació i el nivell de transport Intervé una negociació entre el client i el servidor. Esquema utilitzat:

7 Protocol SSL - Esquema Interacció: Aplicació usuari Text Text SSL TCP
Encriptat Text Encriptat TCP

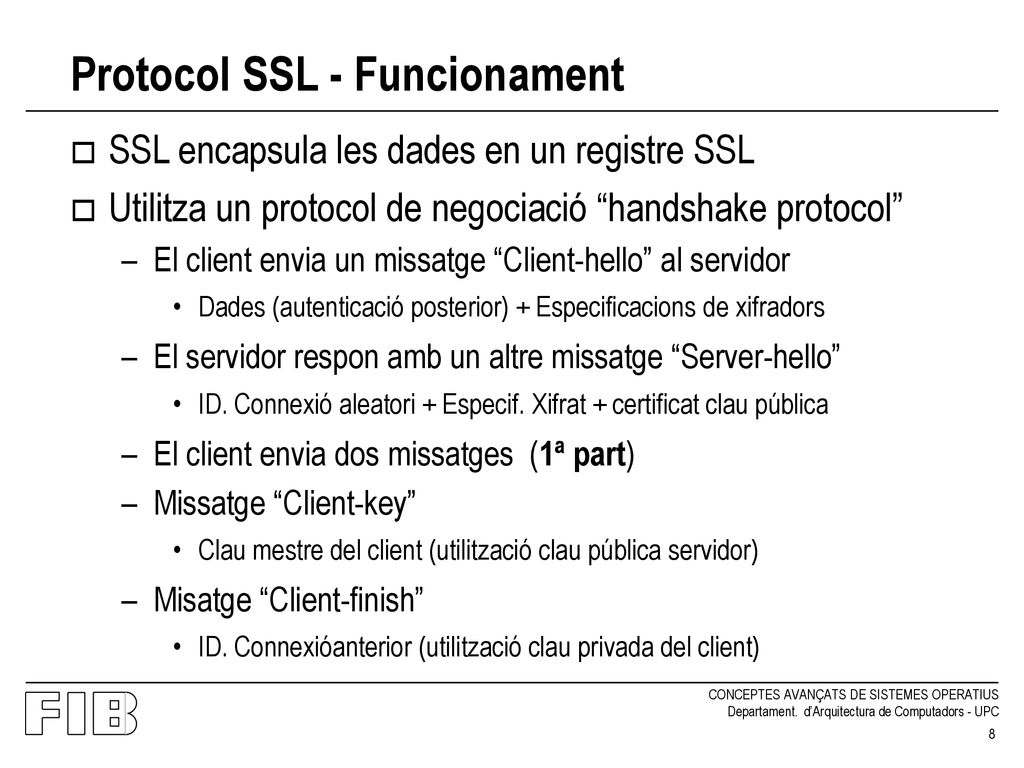

8 Protocol SSL - Funcionament
SSL encapsula les dades en un registre SSL Utilitza un protocol de negociació “handshake protocol” El client envia un missatge “Client-hello” al servidor Dades (autenticació posterior) + Especificacions de xifradors El servidor respon amb un altre missatge “Server-hello” ID. Connexió aleatori + Especif. Xifrat + certificat clau pública El client envia dos missatges (1ª part) Missatge “Client-key” Clau mestre del client (utilització clau pública servidor) Misatge “Client-finish” ID. Connexióanterior (utilització clau privada del client)

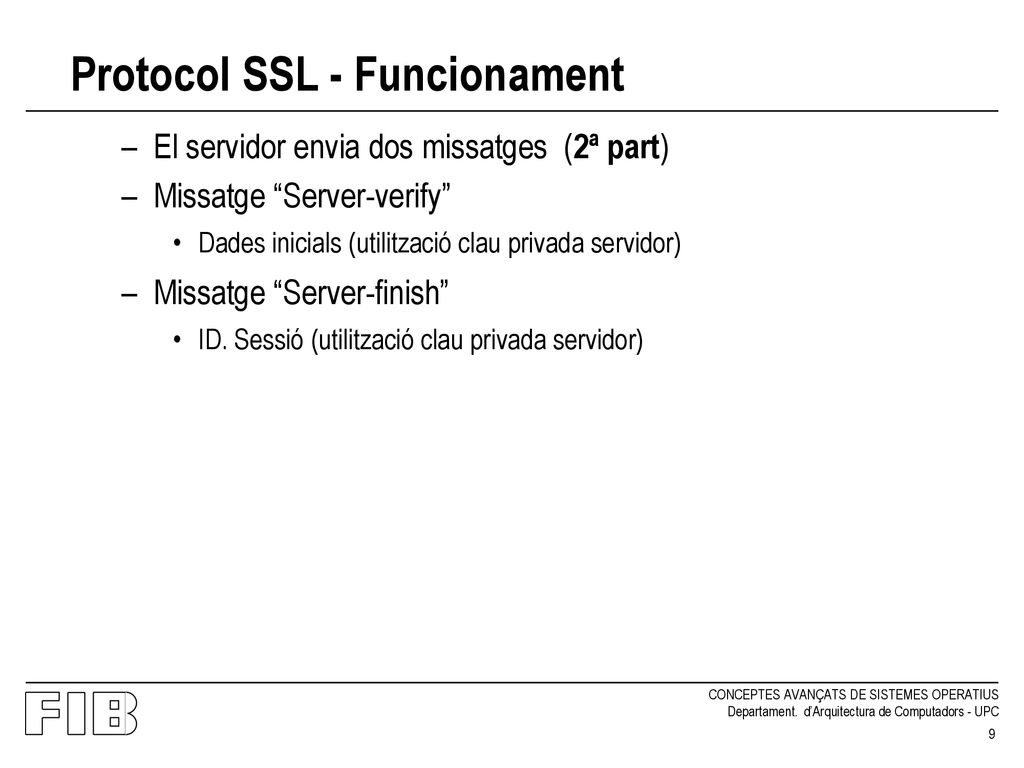

9 Protocol SSL - Funcionament
El servidor envia dos missatges (2ª part) Missatge “Server-verify” Dades inicials (utilització clau privada servidor) Missatge “Server-finish” ID. Sessió (utilització clau privada servidor)

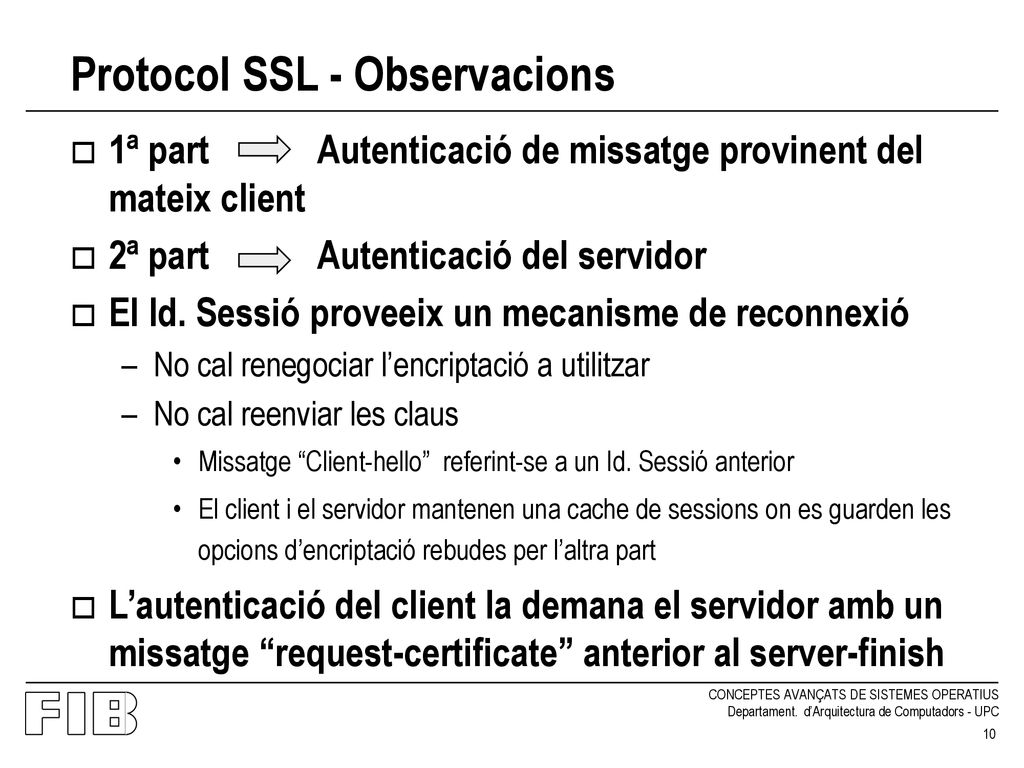

10 Protocol SSL - Observacions
1ª part Autenticació de missatge provinent del mateix client 2ª part Autenticació del servidor El Id. Sessió proveeix un mecanisme de reconnexió No cal renegociar l’encriptació a utilitzar No cal reenviar les claus Missatge “Client-hello” referint-se a un Id. Sessió anterior El client i el servidor mantenen una cache de sessions on es guarden les opcions d’encriptació rebudes per l’altra part L’autenticació del client la demana el servidor amb un missatge “request-certificate” anterior al server-finish

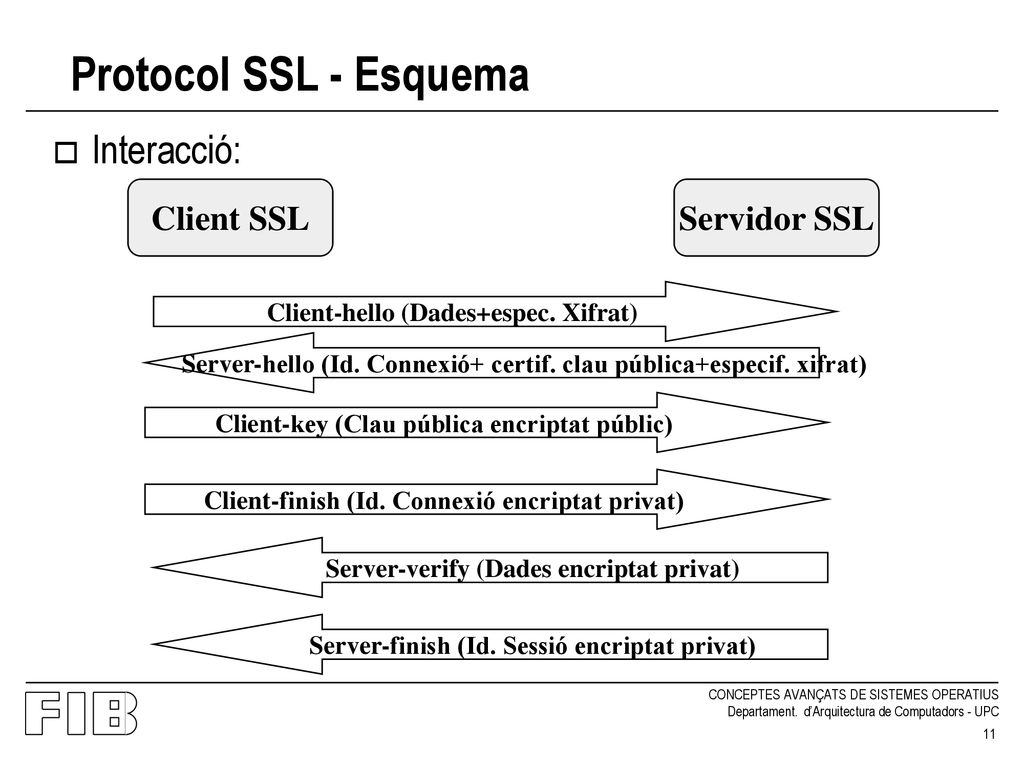

11 Protocol SSL - Esquema Interacció: Client SSL Servidor SSL
Client-hello (Dades+espec. Xifrat) Server-hello (Id. Connexió+ certif. clau pública+especif. xifrat) Client-key (Clau pública encriptat públic) Client-finish (Id. Connexió encriptat privat) Server-verify (Dades encriptat privat) Server-finish (Id. Sessió encriptat privat)

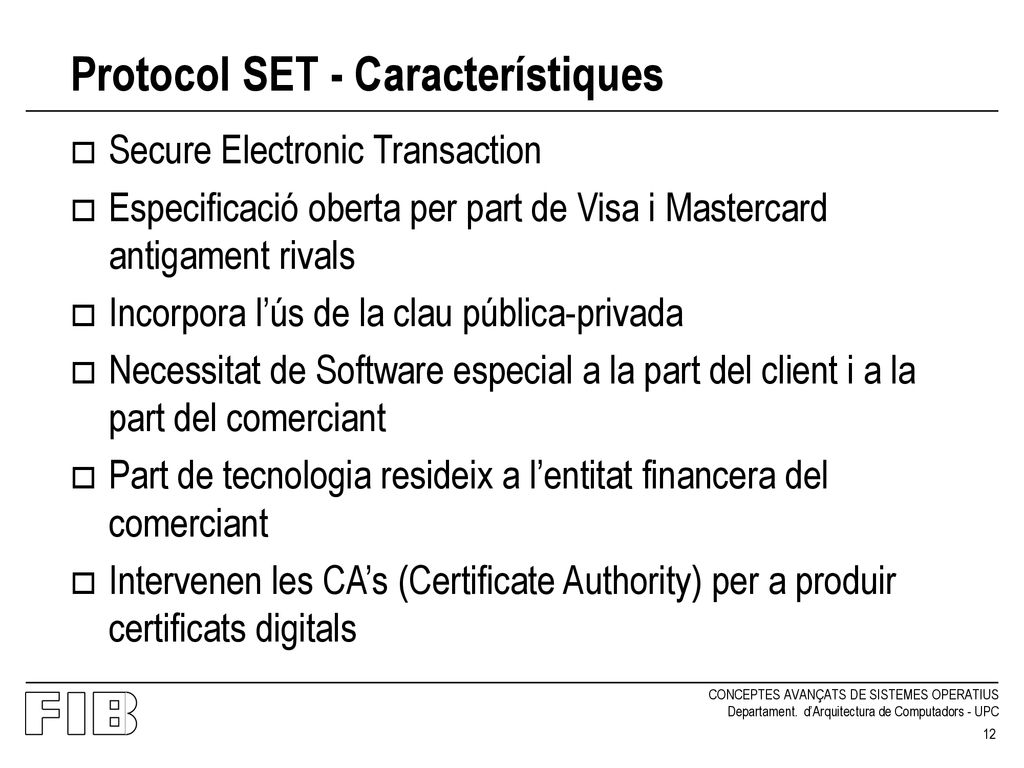

12 Protocol SET - Característiques
Secure Electronic Transaction Especificació oberta per part de Visa i Mastercard antigament rivals Incorpora l’ús de la clau pública-privada Necessitat de Software especial a la part del client i a la part del comerciant Part de tecnologia resideix a l’entitat financera del comerciant Intervenen les CA’s (Certificate Authority) per a produir certificats digitals

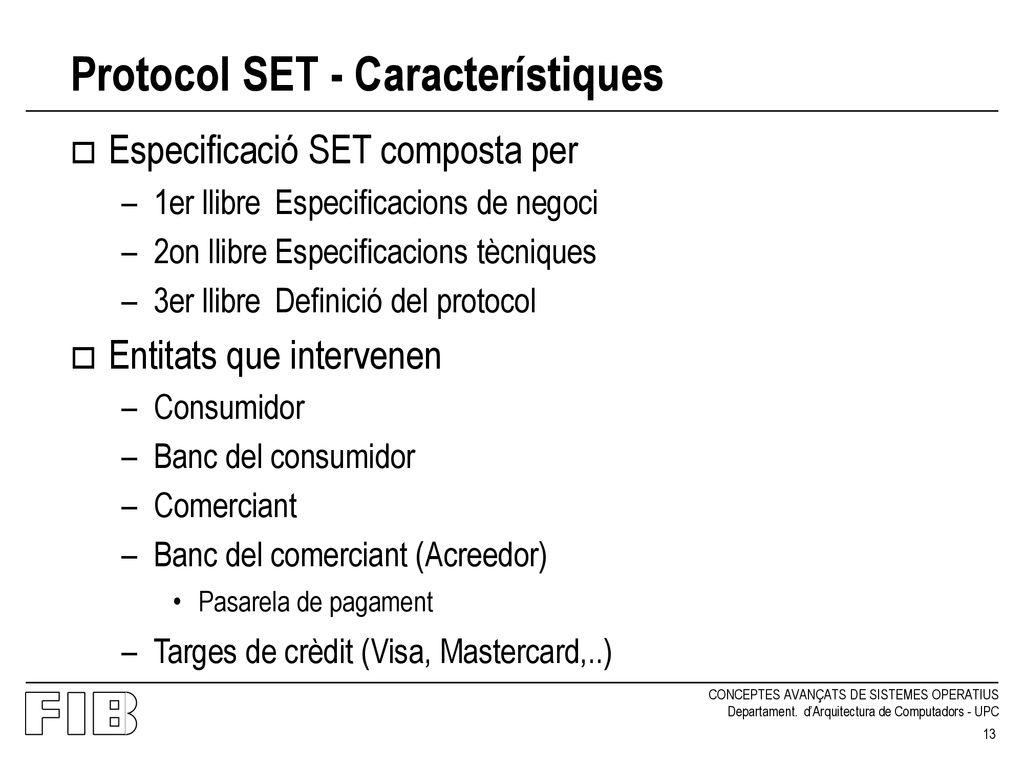

13 Protocol SET - Característiques
Especificació SET composta per 1er llibre Especificacions de negoci 2on llibre Especificacions tècniques 3er llibre Definició del protocol Entitats que intervenen Consumidor Banc del consumidor Comerciant Banc del comerciant (Acreedor) Pasarela de pagament Targes de crèdit (Visa, Mastercard,..)

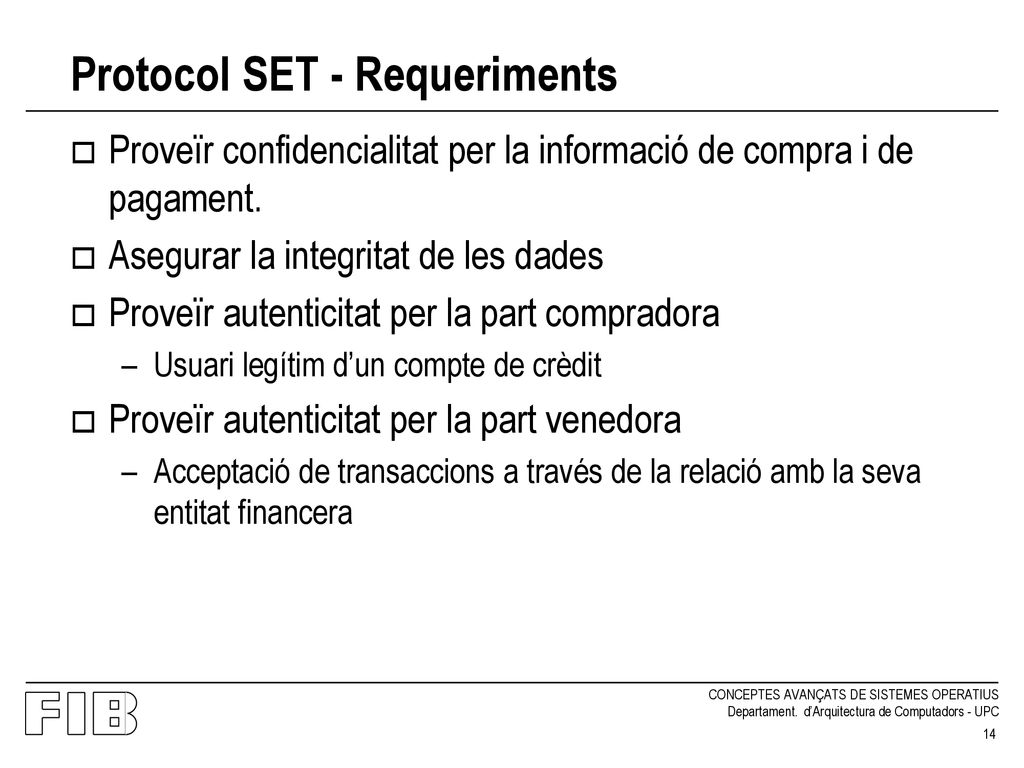

14 Protocol SET - Requeriments
Proveïr confidencialitat per la informació de compra i de pagament. Asegurar la integritat de les dades Proveïr autenticitat per la part compradora Usuari legítim d’un compte de crèdit Proveïr autenticitat per la part venedora Acceptació de transaccions a través de la relació amb la seva entitat financera

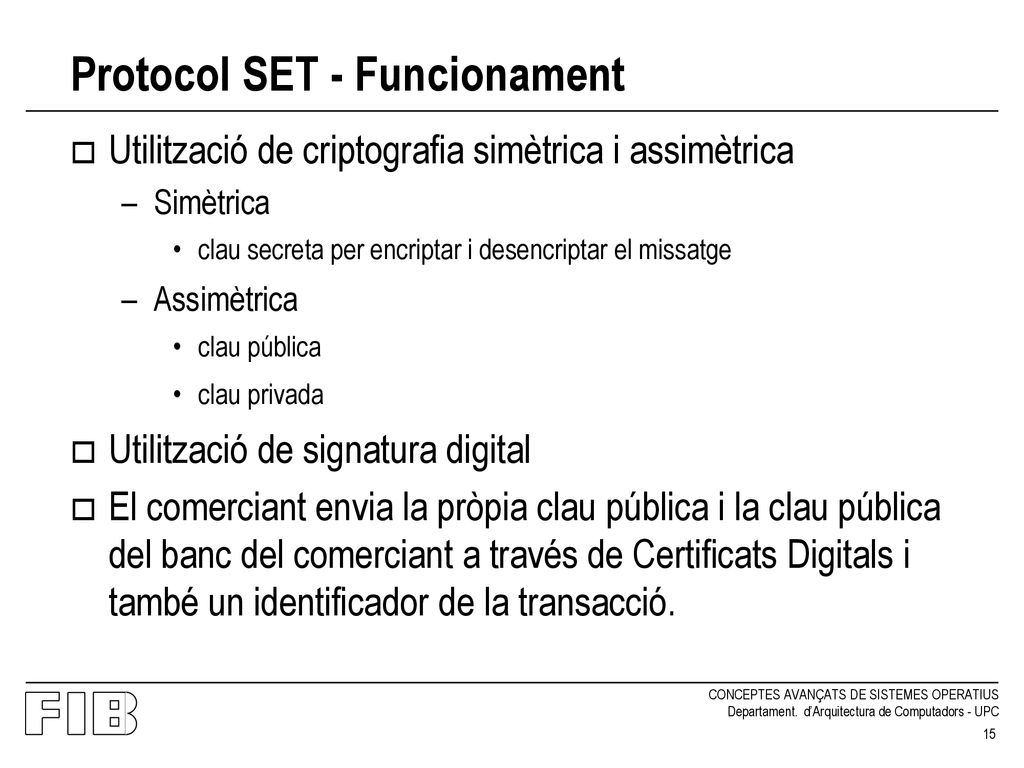

15 Protocol SET - Funcionament
Utilització de criptografia simètrica i assimètrica Simètrica clau secreta per encriptar i desencriptar el missatge Assimètrica clau pública clau privada Utilització de signatura digital El comerciant envia la pròpia clau pública i la clau pública del banc del comerciant a través de Certificats Digitals i també un identificador de la transacció.

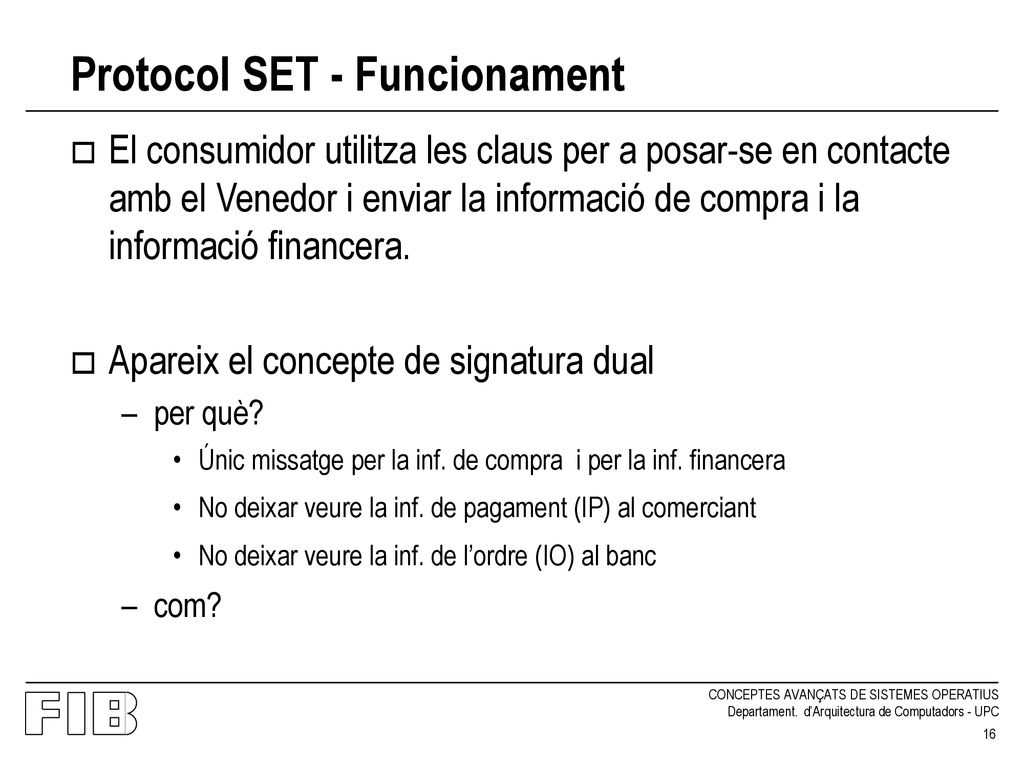

16 Protocol SET - Funcionament
El consumidor utilitza les claus per a posar-se en contacte amb el Venedor i enviar la informació de compra i la informació financera. Apareix el concepte de signatura dual per què? Únic missatge per la inf. de compra i per la inf. financera No deixar veure la inf. de pagament (IP) al comerciant No deixar veure la inf. de l’ordre (IO) al banc com?

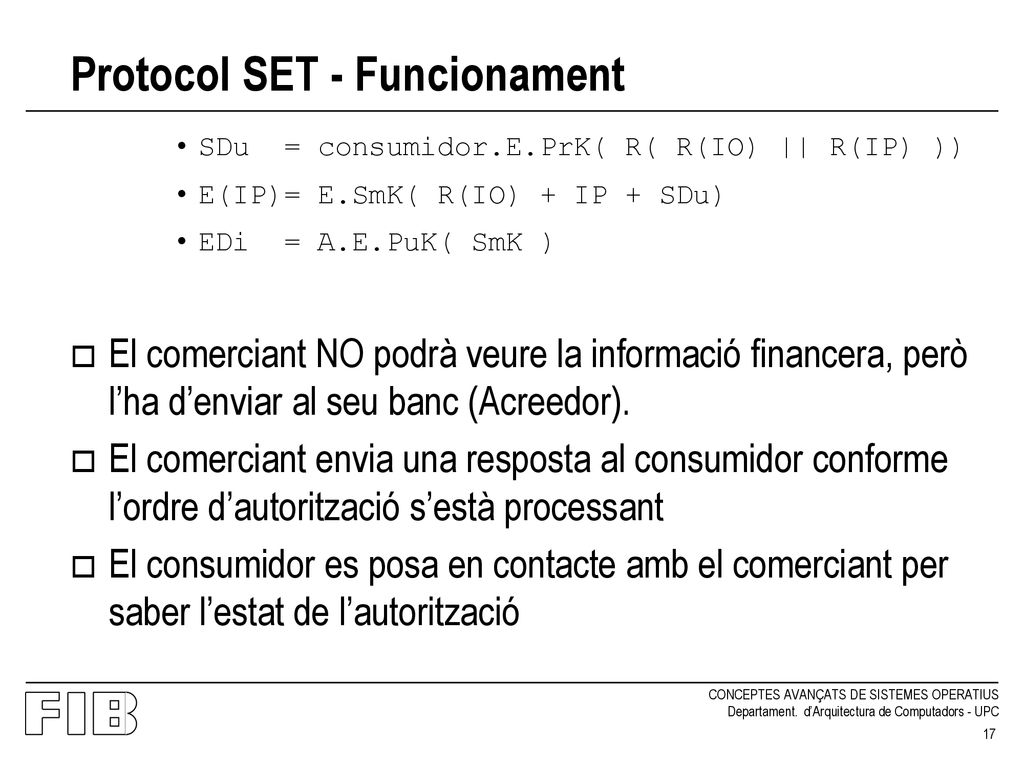

17 Protocol SET - Funcionament
SDu = consumidor.E.PrK( R( R(IO) || R(IP) )) E(IP)= E.SmK( R(IO) + IP + SDu) EDi = A.E.PuK( SmK ) El comerciant NO podrà veure la informació financera, però l’ha d’enviar al seu banc (Acreedor). El comerciant envia una resposta al consumidor conforme l’ordre d’autorització s’està processant El consumidor es posa en contacte amb el comerciant per saber l’estat de l’autorització

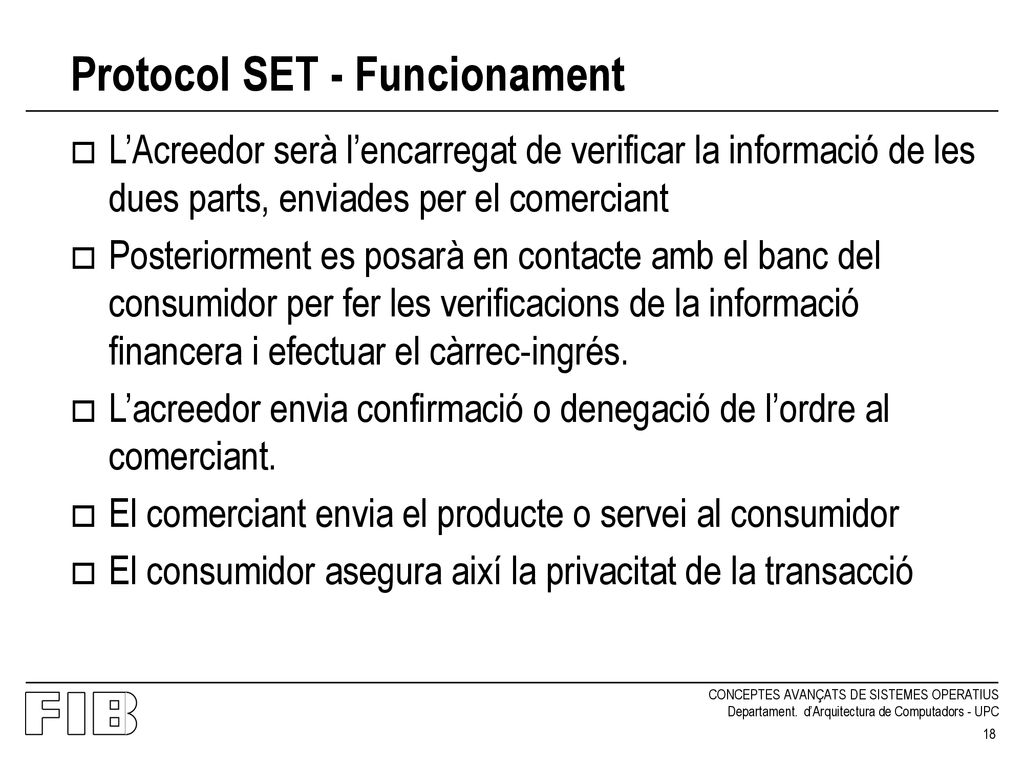

18 Protocol SET - Funcionament
L’Acreedor serà l’encarregat de verificar la informació de les dues parts, enviades per el comerciant Posteriorment es posarà en contacte amb el banc del consumidor per fer les verificacions de la informació financera i efectuar el càrrec-ingrés. L’acreedor envia confirmació o denegació de l’ordre al comerciant. El comerciant envia el producte o servei al consumidor El consumidor asegura així la privacitat de la transacció

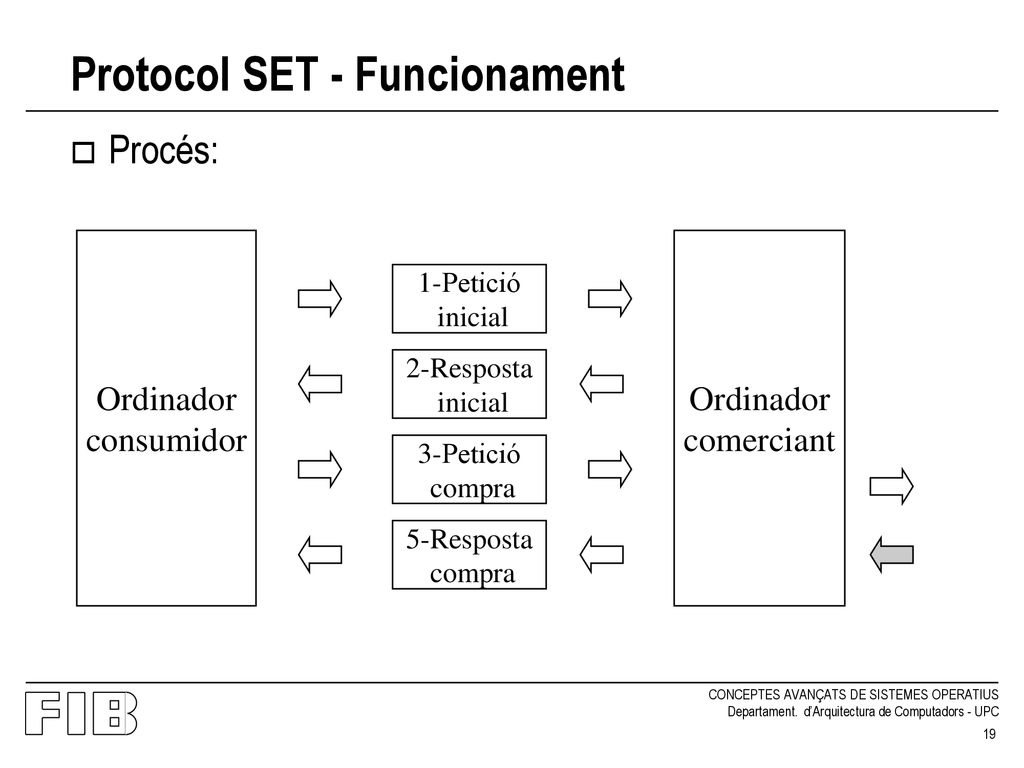

19 Protocol SET - Funcionament
Procés: Ordinador consumidor Ordinador comerciant 1-Petició inicial 2-Resposta inicial 3-Petició compra 5-Resposta compra

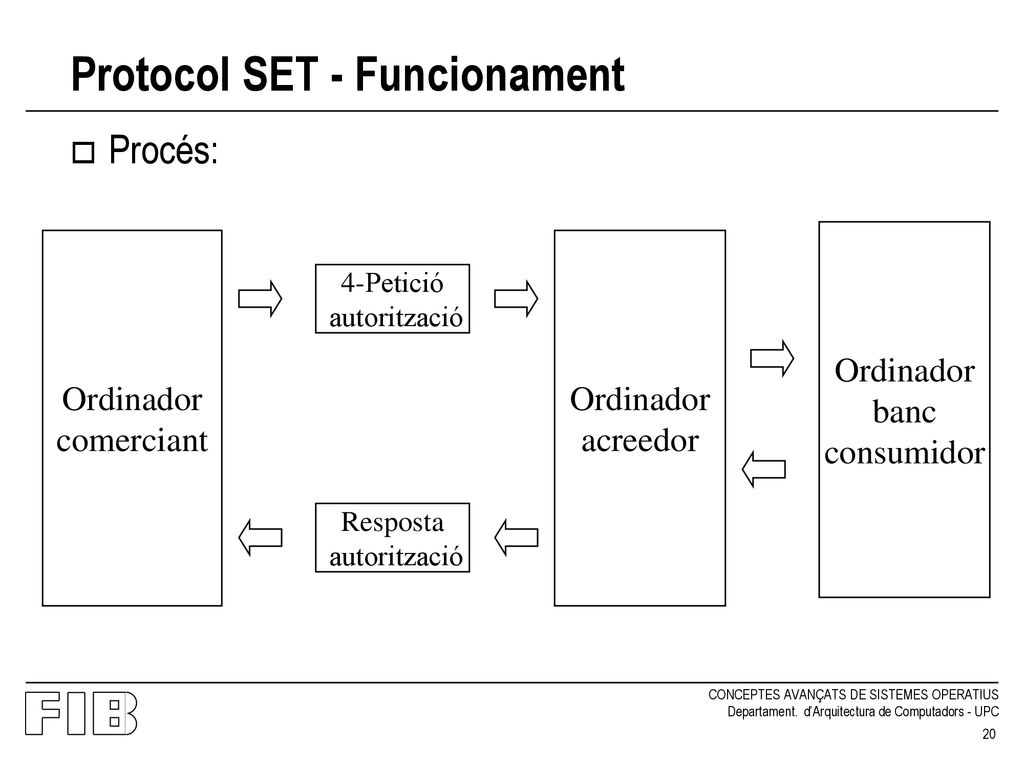

20 Protocol SET - Funcionament
Procés: Ordinador banc consumidor Ordinador comerciant Ordinador acreedor 4-Petició autorització Resposta autorització

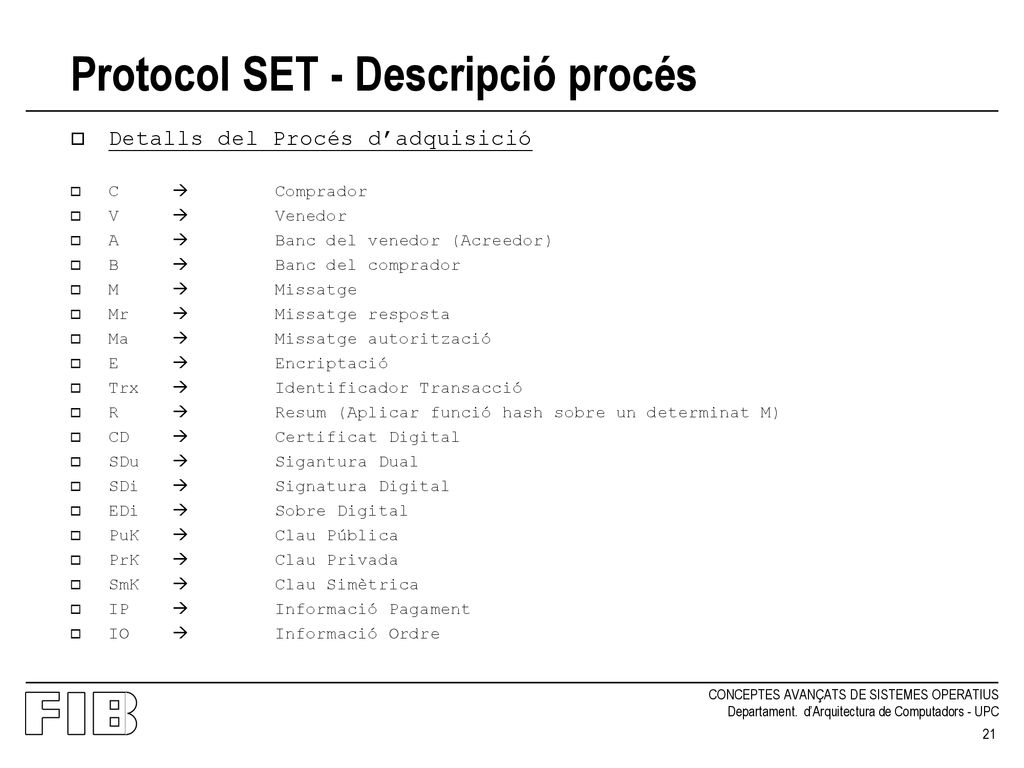

21 Protocol SET - Descripció procés
Detalls del Procés d’adquisició C  Comprador V  Venedor A  Banc del venedor (Acreedor) B  Banc del comprador M  Missatge Mr  Missatge resposta Ma  Missatge autorització E  Encriptació Trx  Identificador Transacció R  Resum (Aplicar funció hash sobre un determinat M) CD  Certificat Digital SDu  Sigantura Dual SDi  Signatura Digital EDi  Sobre Digital PuK  Clau Pública PrK  Clau Privada SmK  Clau Simètrica IP  Informació Pagament IO  Informació Ordre

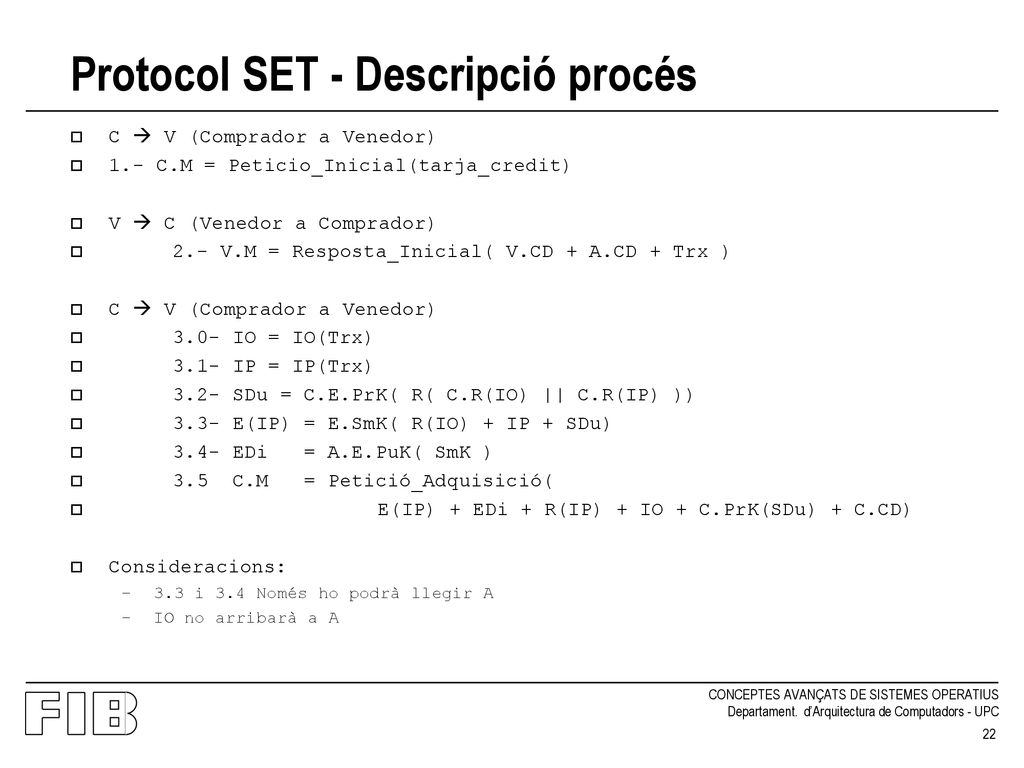

22 Protocol SET - Descripció procés
C  V (Comprador a Venedor) 1.- C.M = Peticio_Inicial(tarja_credit) V  C (Venedor a Comprador) 2.- V.M = Resposta_Inicial( V.CD + A.CD + Trx ) 3.0- IO = IO(Trx) 3.1- IP = IP(Trx) 3.2- SDu = C.E.PrK( R( C.R(IO) || C.R(IP) )) 3.3- E(IP) = E.SmK( R(IO) + IP + SDu) 3.4- EDi = A.E.PuK( SmK ) 3.5 C.M = Petició_Adquisició( E(IP) + EDi + R(IP) + IO + C.PrK(SDu) + C.CD) Consideracions: 3.3 i 3.4 Només ho podrà llegir A IO no arribarà a A

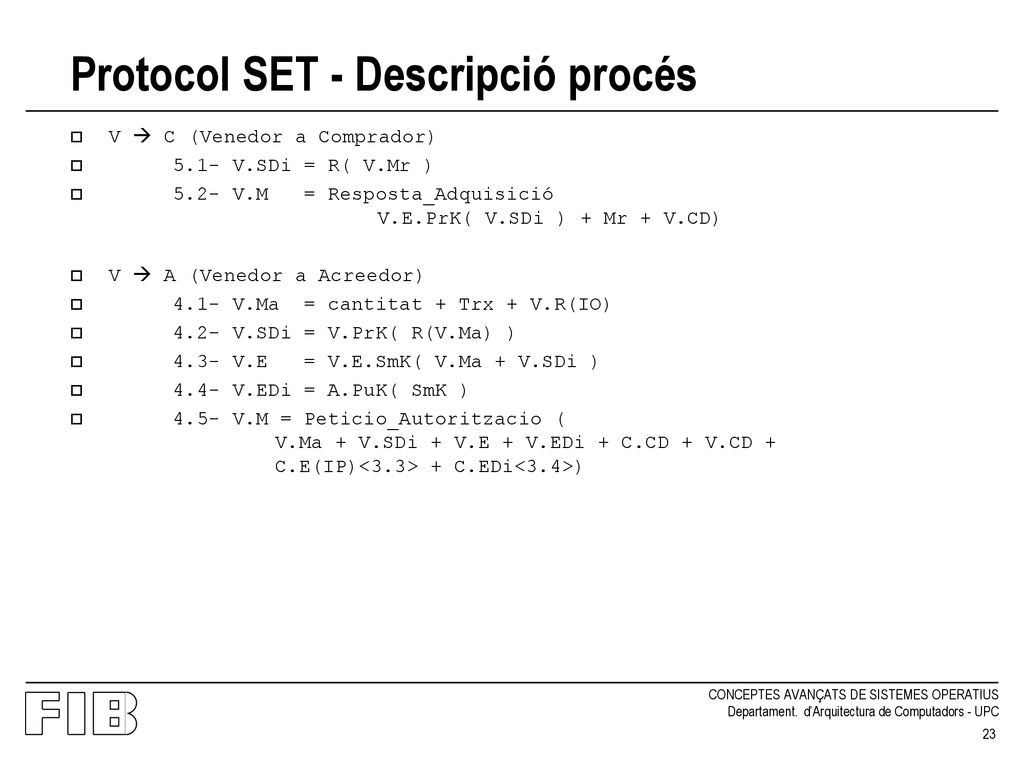

23 Protocol SET - Descripció procés
V  C (Venedor a Comprador) 5.1- V.SDi = R( V.Mr ) 5.2- V.M = Resposta_Adquisició V.E.PrK( V.SDi ) + Mr + V.CD) V  A (Venedor a Acreedor) 4.1- V.Ma = cantitat + Trx + V.R(IO) 4.2- V.SDi = V.PrK( R(V.Ma) ) 4.3- V.E = V.E.SmK( V.Ma + V.SDi ) 4.4- V.EDi = A.PuK( SmK ) 4.5- V.M = Peticio_Autoritzacio ( V.Ma + V.SDi + V.E + V.EDi + C.CD + V.CD + C.E(IP)<3.3> + C.EDi<3.4>)

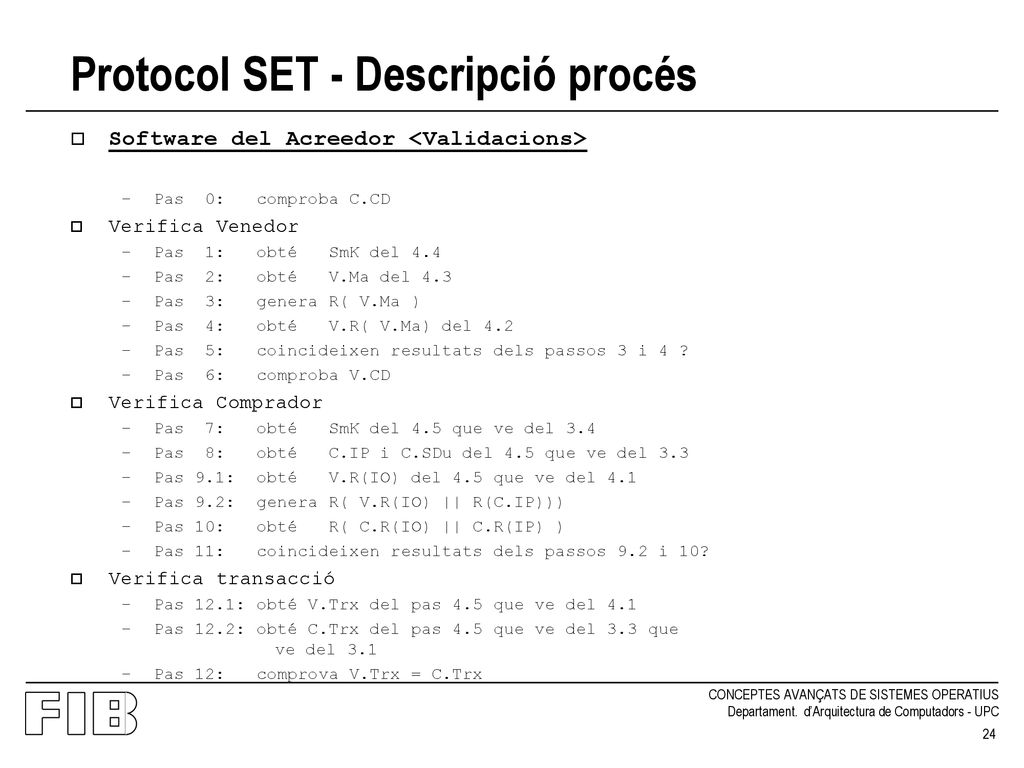

24 Protocol SET - Descripció procés
Software del Acreedor <Validacions> Pas 0: comproba C.CD Verifica Venedor Pas 1: obté SmK del 4.4 Pas 2: obté V.Ma del 4.3 Pas 3: genera R( V.Ma ) Pas 4: obté V.R( V.Ma) del 4.2 Pas 5: coincideixen resultats dels passos 3 i 4 ? Pas 6: comproba V.CD Verifica Comprador Pas 7: obté SmK del 4.5 que ve del 3.4 Pas 8: obté C.IP i C.SDu del 4.5 que ve del 3.3 Pas 9.1: obté V.R(IO) del 4.5 que ve del 4.1 Pas 9.2: genera R( V.R(IO) || R(C.IP))) Pas 10: obté R( C.R(IO) || C.R(IP) ) Pas 11: coincideixen resultats dels passos 9.2 i 10? Verifica transacció Pas 12.1: obté V.Trx del pas 4.5 que ve del 4.1 Pas 12.2: obté C.Trx del pas 4.5 que ve del 3.3 que ve del 3.1 Pas 12: comprova V.Trx = C.Trx

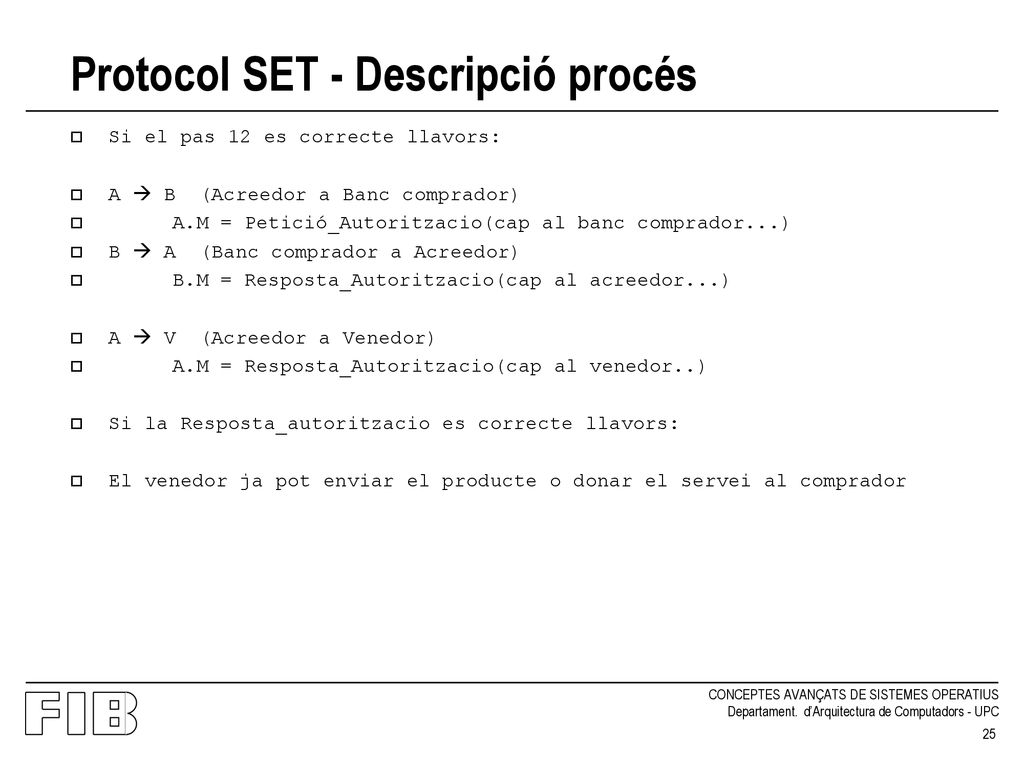

25 Protocol SET - Descripció procés
Si el pas 12 es correcte llavors: A  B (Acreedor a Banc comprador) A.M = Petició_Autoritzacio(cap al banc comprador...) B  A (Banc comprador a Acreedor) B.M = Resposta_Autoritzacio(cap al acreedor...) A  V (Acreedor a Venedor) A.M = Resposta_Autoritzacio(cap al venedor..) Si la Resposta_autoritzacio es correcte llavors: El venedor ja pot enviar el producte o donar el servei al comprador

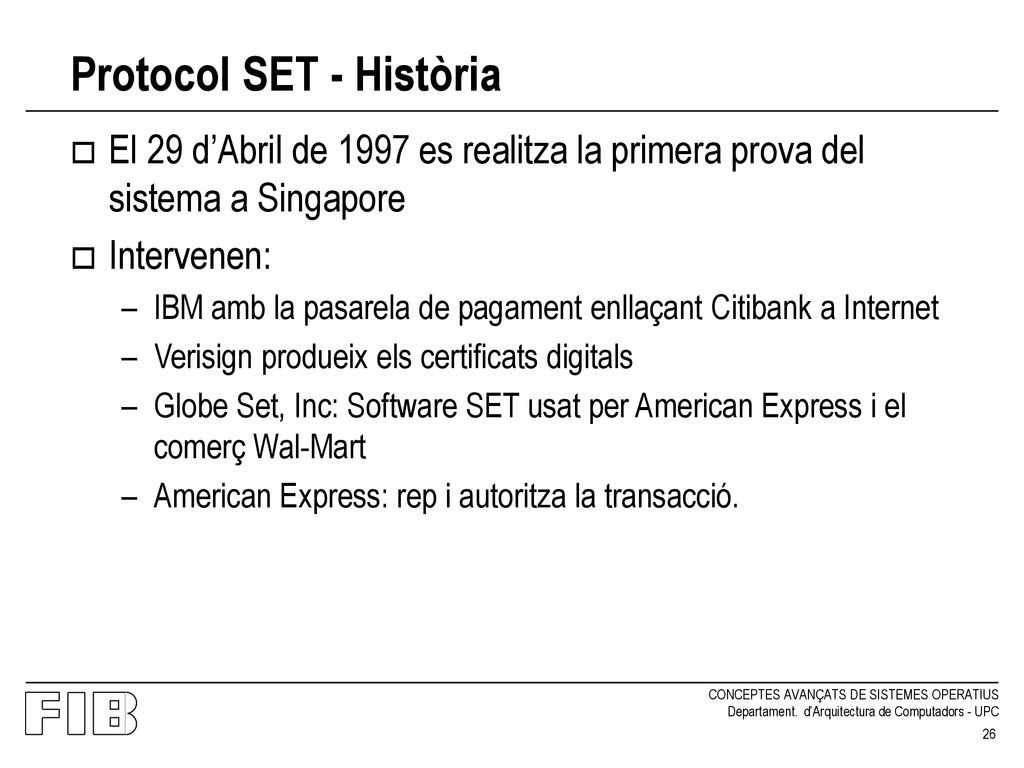

26 Protocol SET - Història
El 29 d’Abril de 1997 es realitza la primera prova del sistema a Singapore Intervenen: IBM amb la pasarela de pagament enllaçant Citibank a Internet Verisign produeix els certificats digitals Globe Set, Inc: Software SET usat per American Express i el comerç Wal-Mart American Express: rep i autoritza la transacció.

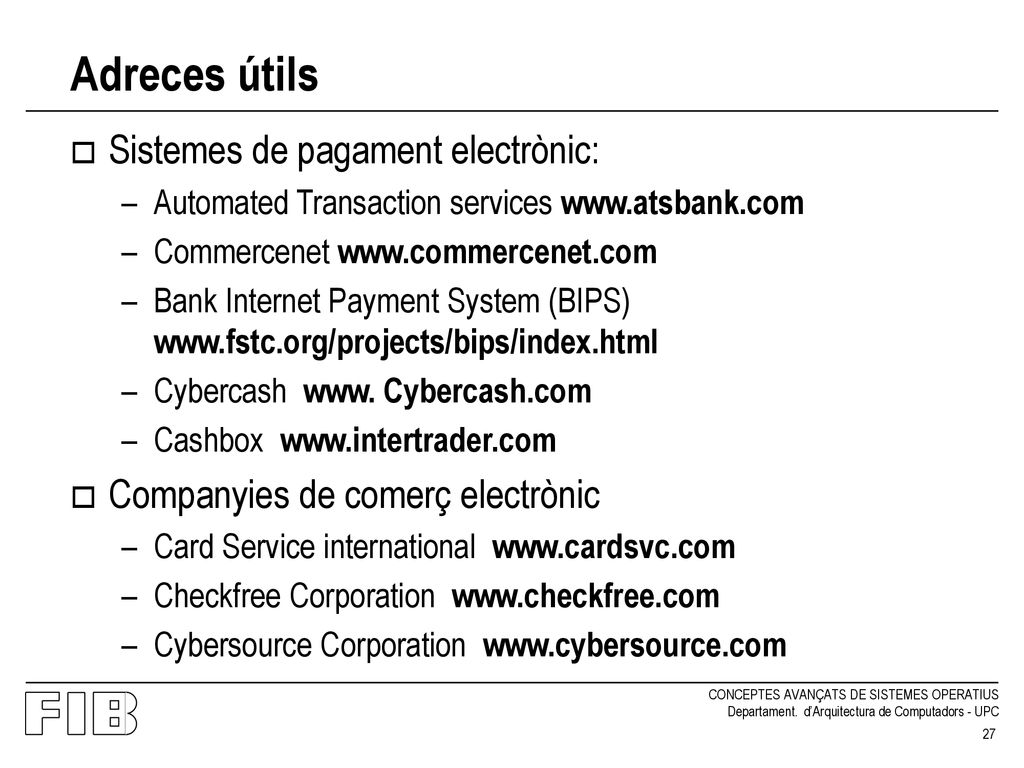

27 Adreces útils Sistemes de pagament electrònic:
Automated Transaction services Commercenet Bank Internet Payment System (BIPS) Cybercash www. Cybercash.com Cashbox Companyies de comerç electrònic Card Service international Checkfree Corporation Cybersource Corporation

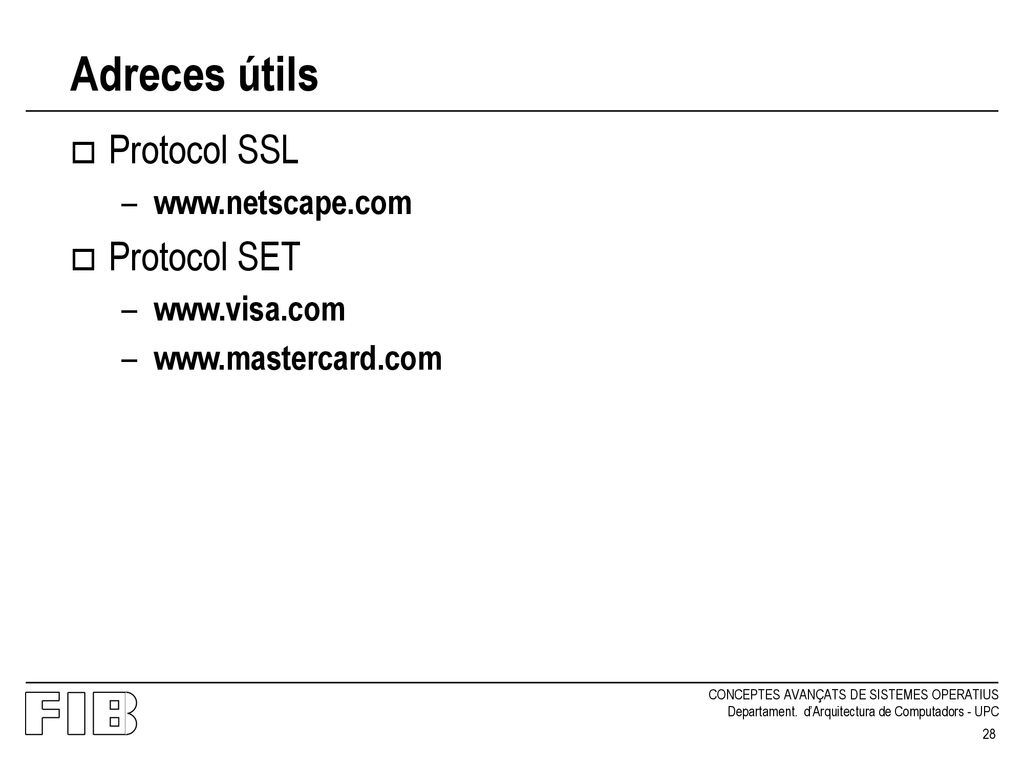

28 Adreces útils Protocol SSL Protocol SET www.netscape.com www.visa.com

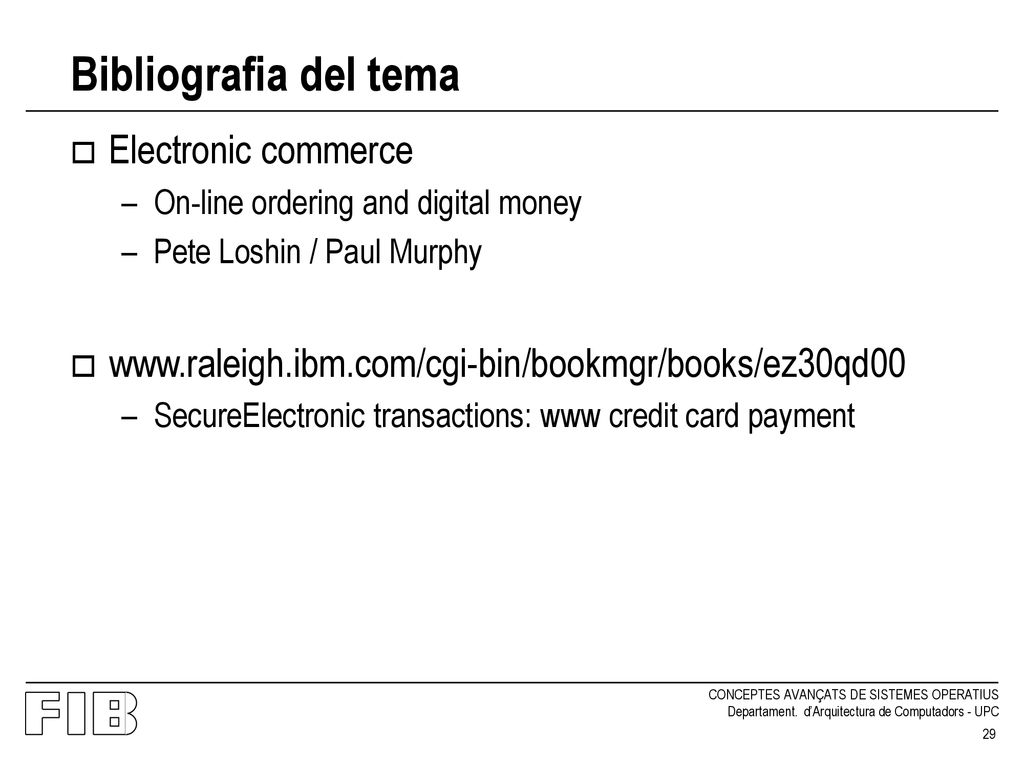

29 Bibliografia del tema Electronic commerce
On-line ordering and digital money Pete Loshin / Paul Murphy SecureElectronic transactions: www credit card payment
