1 Routers y WAN Función, Partes
Redes II Redes II Routers y WAN Función, Partes Magistral 3 José Gómez

2 Redes II Modos de usuario Por razones de seguridad, el router tiene dos niveles de acceso a los comandos: Modo usuario Modo privilegiado

3 Significa que se esta en modo usuario
Redes II Modo de usuario Modo de usuario Modo limitado para chequear el status del router, revisar las tablas de enrutamiento, etc. NO es posible configurar el router Después de ingresado el password para entrar al modo de usuario, el router desplegara el prompt > . La palabra “router” sera el nombre del Router. Password: Router> Significa que se esta en modo usuario

4 Significa que se esta en modo privilegiado

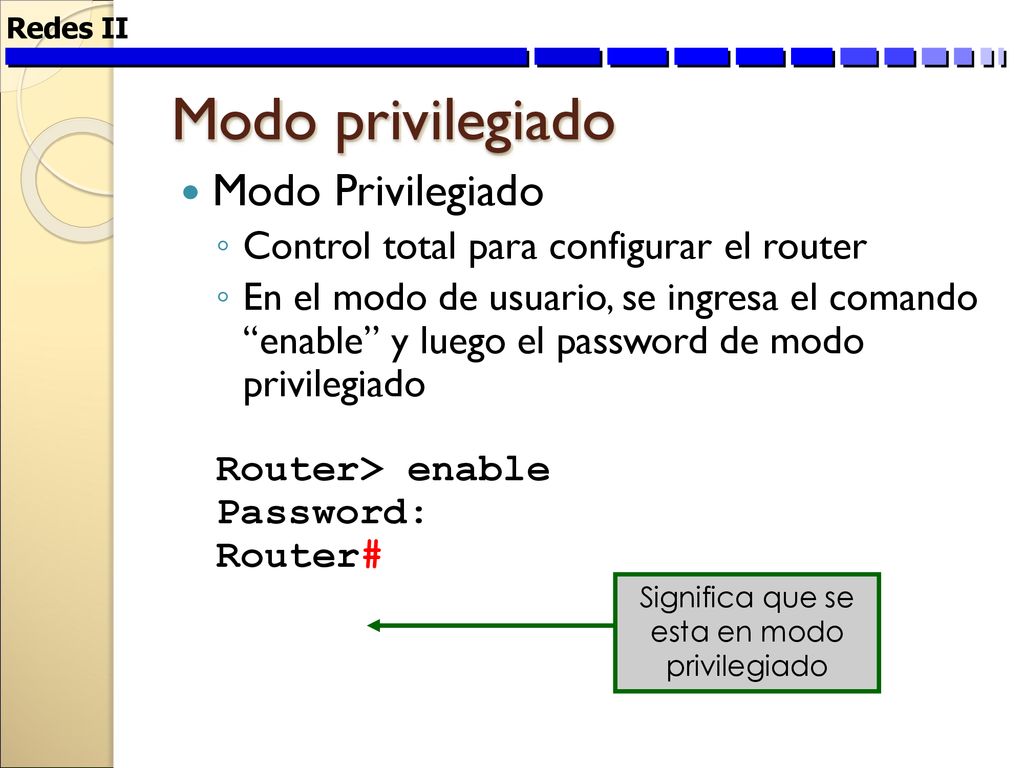

Redes II Modo privilegiado Modo Privilegiado Control total para configurar el router En el modo de usuario, se ingresa el comando “enable” y luego el password de modo privilegiado Router> enable Password: Router# Significa que se esta en modo privilegiado

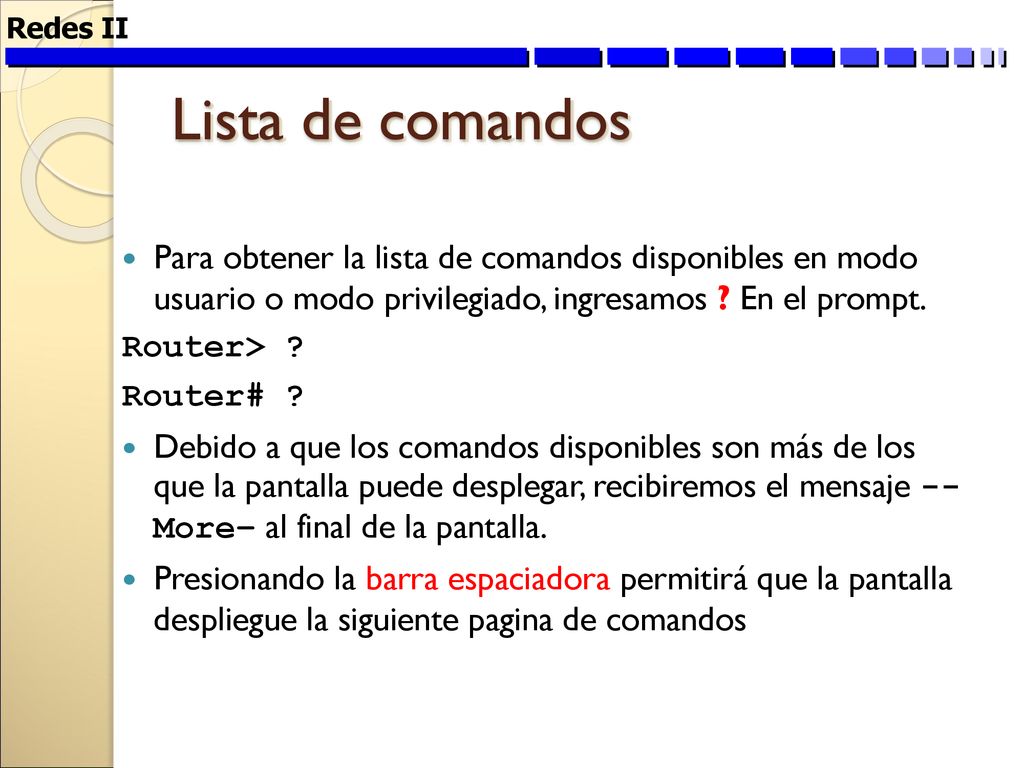

5 Redes II Lista de comandos Para obtener la lista de comandos disponibles en modo usuario o modo privilegiado, ingresamos ? En el prompt. Router> ? Router# ? Debido a que los comandos disponibles son más de los que la pantalla puede desplegar, recibiremos el mensaje -- More– al final de la pantalla. Presionando la barra espaciadora permitirá que la pantalla despliegue la siguiente pagina de comandos

6 El router despliega todos los comandos disponibles para “Show”

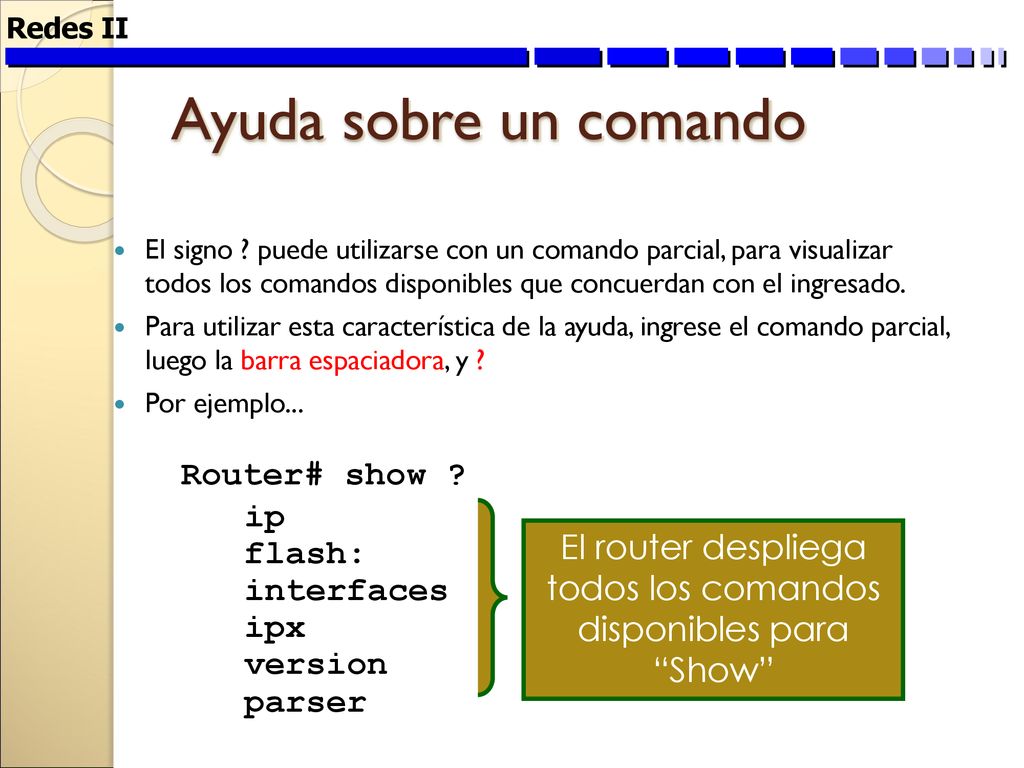

Redes II Ayuda sobre un comando El signo ? puede utilizarse con un comando parcial, para visualizar todos los comandos disponibles que concuerdan con el ingresado. Para utilizar esta característica de la ayuda, ingrese el comando parcial, luego la barra espaciadora, y ? Por ejemplo... Router# show ? ip flash: interfaces ipx version parser El router despliega todos los comandos disponibles para “Show”

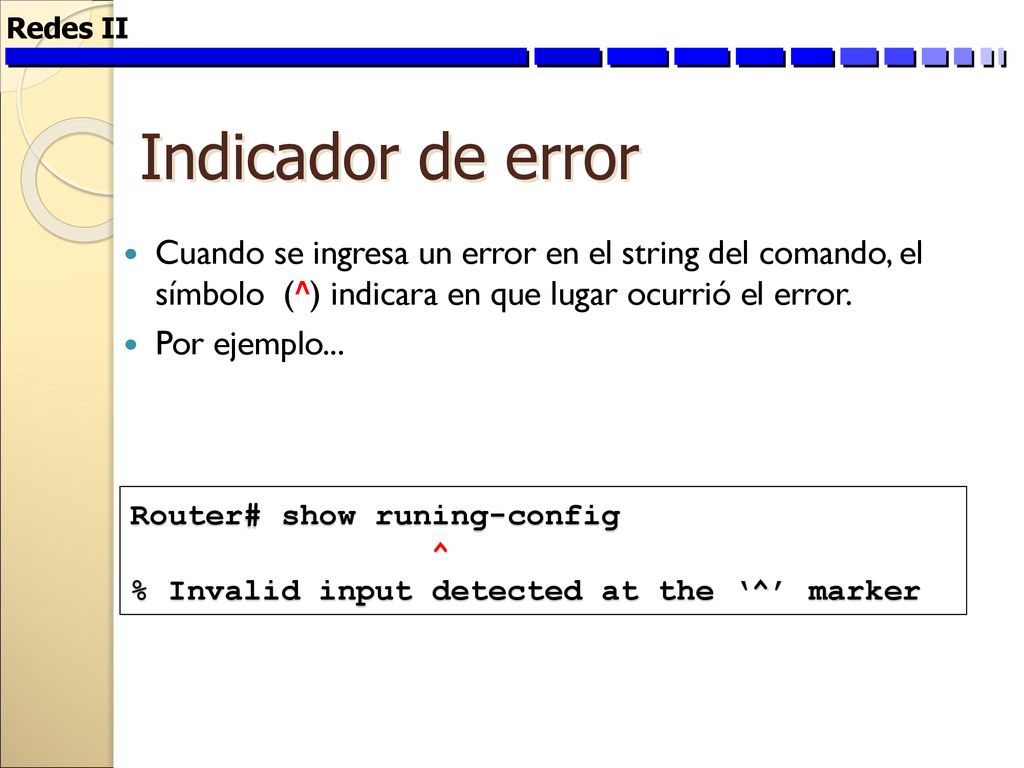

7 Redes II Indicador de error Cuando se ingresa un error en el string del comando, el símbolo (^) indicara en que lugar ocurrió el error. Por ejemplo... Router# show runing-config ^ % Invalid input detected at the ‘^’ marker

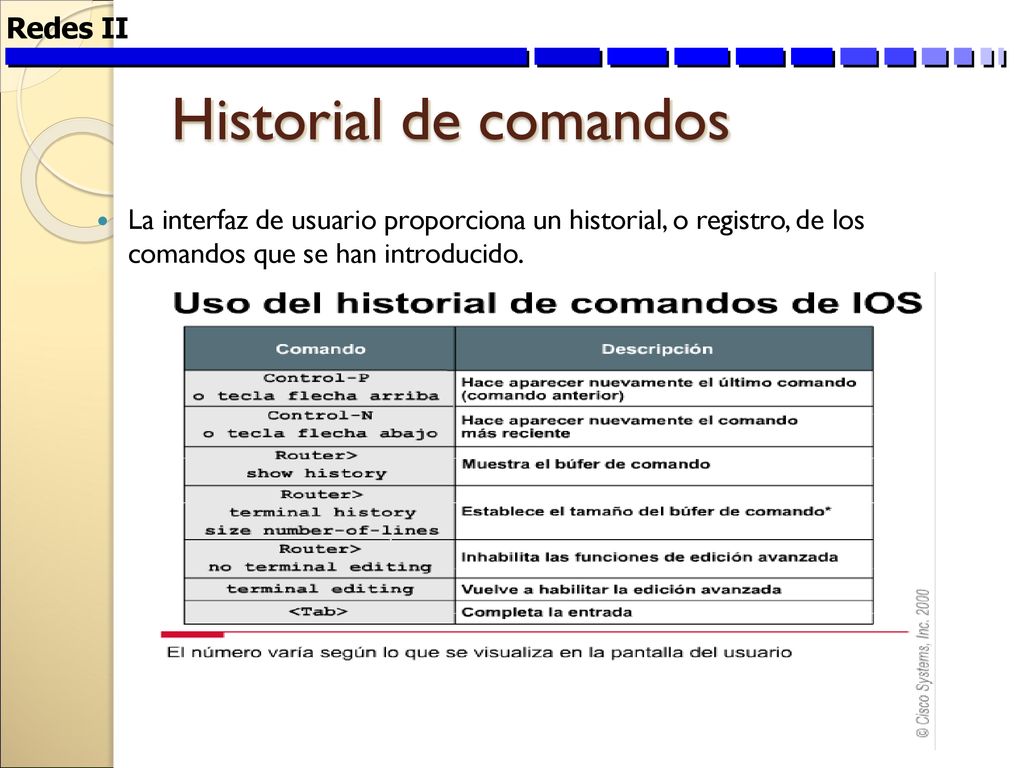

8 Historial de comandos Redes II
La interfaz de usuario proporciona un historial, o registro, de los comandos que se han introducido.

9 Comandos Show, Es el comando que más e utiliza de IOS.

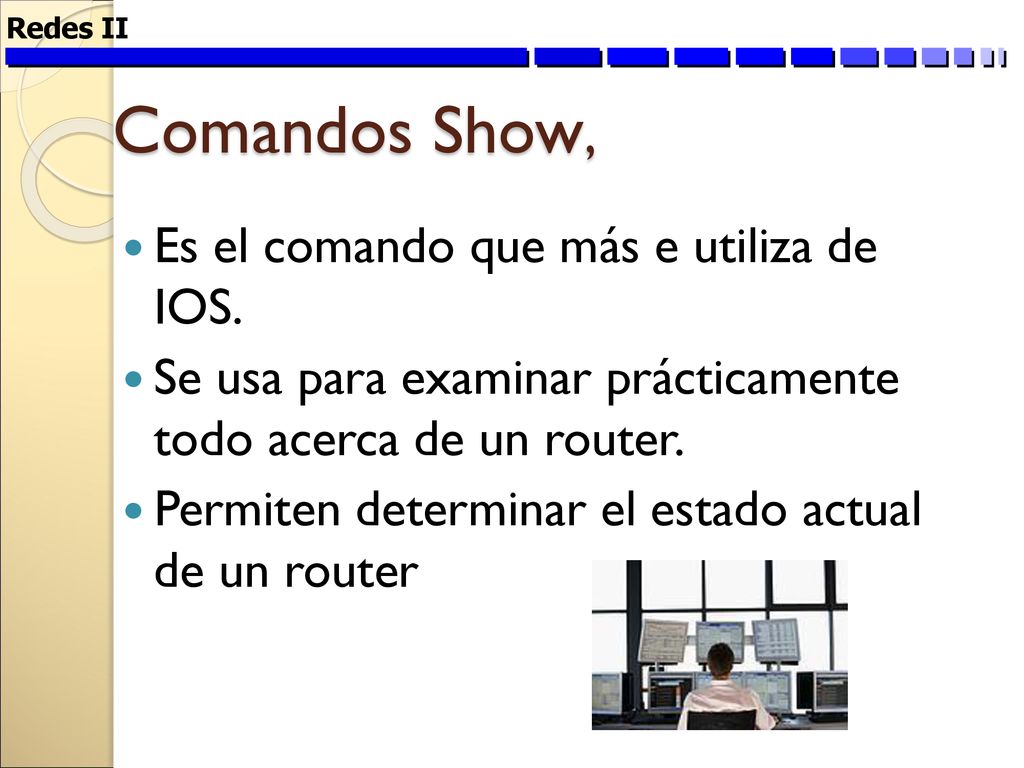

Redes II Comandos Show, Es el comando que más e utiliza de IOS. Se usa para examinar prácticamente todo acerca de un router. Permiten determinar el estado actual de un router

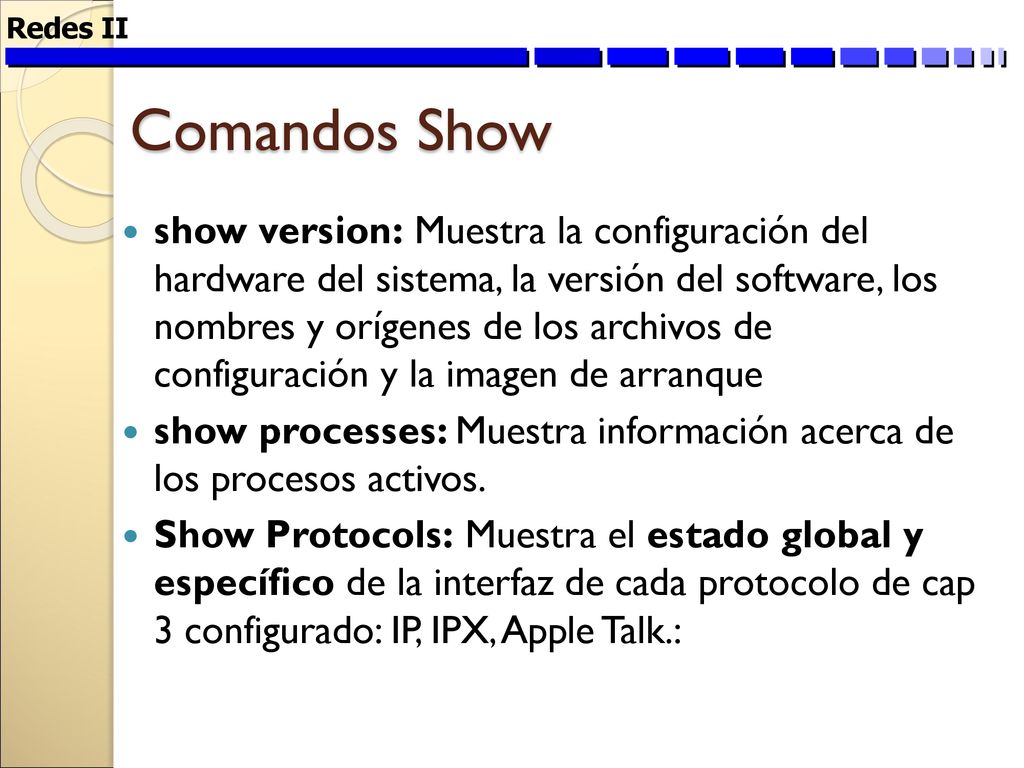

10 Redes II Comandos Show show version: Muestra la configuración del hardware del sistema, la versión del software, los nombres y orígenes de los archivos de configuración y la imagen de arranque show processes: Muestra información acerca de los procesos activos. Show Protocols: Muestra el estado global y específico de la interfaz de cada protocolo de cap 3 configurado: IP, IPX, Apple Talk.:

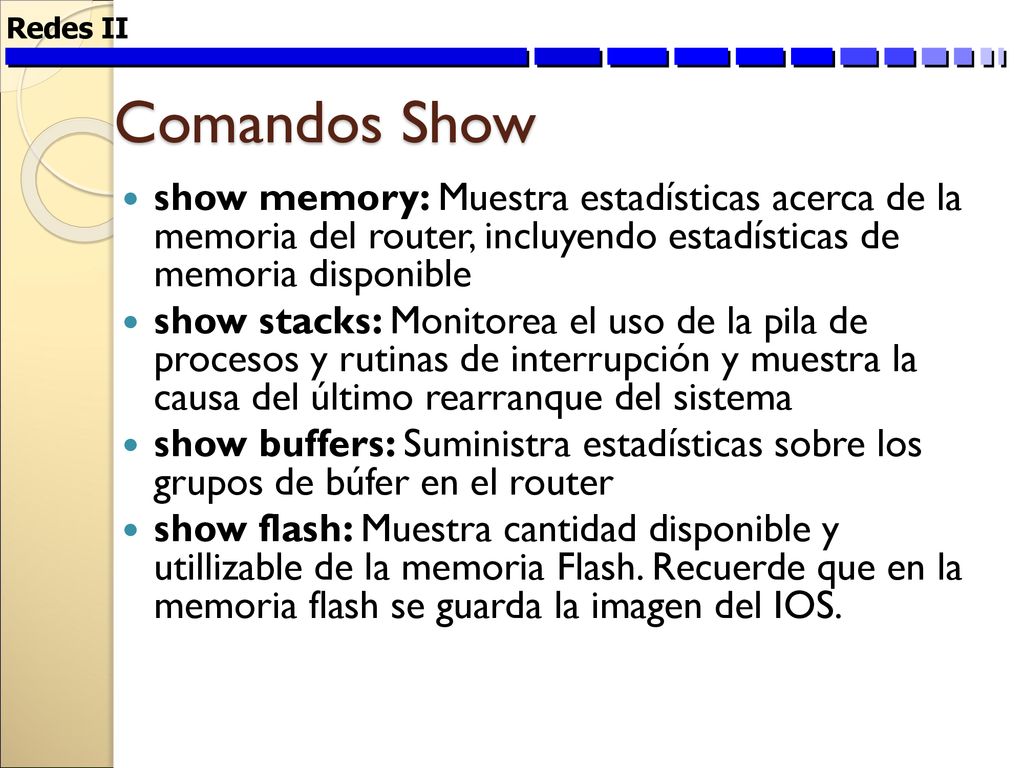

11 Redes II Comandos Show show memory: Muestra estadísticas acerca de la memoria del router, incluyendo estadísticas de memoria disponible show stacks: Monitorea el uso de la pila de procesos y rutinas de interrupción y muestra la causa del último rearranque del sistema show buffers: Suministra estadísticas sobre los grupos de búfer en el router show flash: Muestra cantidad disponible y utillizable de la memoria Flash. Recuerde que en la memoria flash se guarda la imagen del IOS.

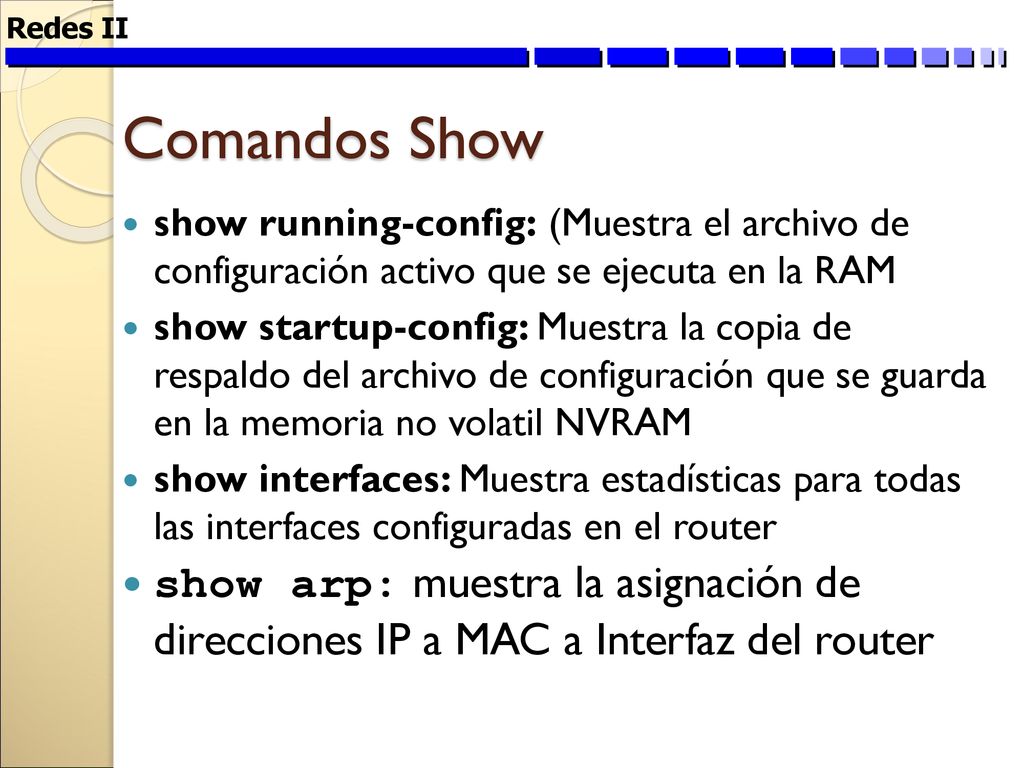

12 Redes II Comandos Show show running-config: (Muestra el archivo de configuración activo que se ejecuta en la RAM show startup-config: Muestra la copia de respaldo del archivo de configuración que se guarda en la memoria no volatil NVRAM show interfaces: Muestra estadísticas para todas las interfaces configuradas en el router show arp: muestra la asignación de direcciones IP a MAC a Interfaz del router

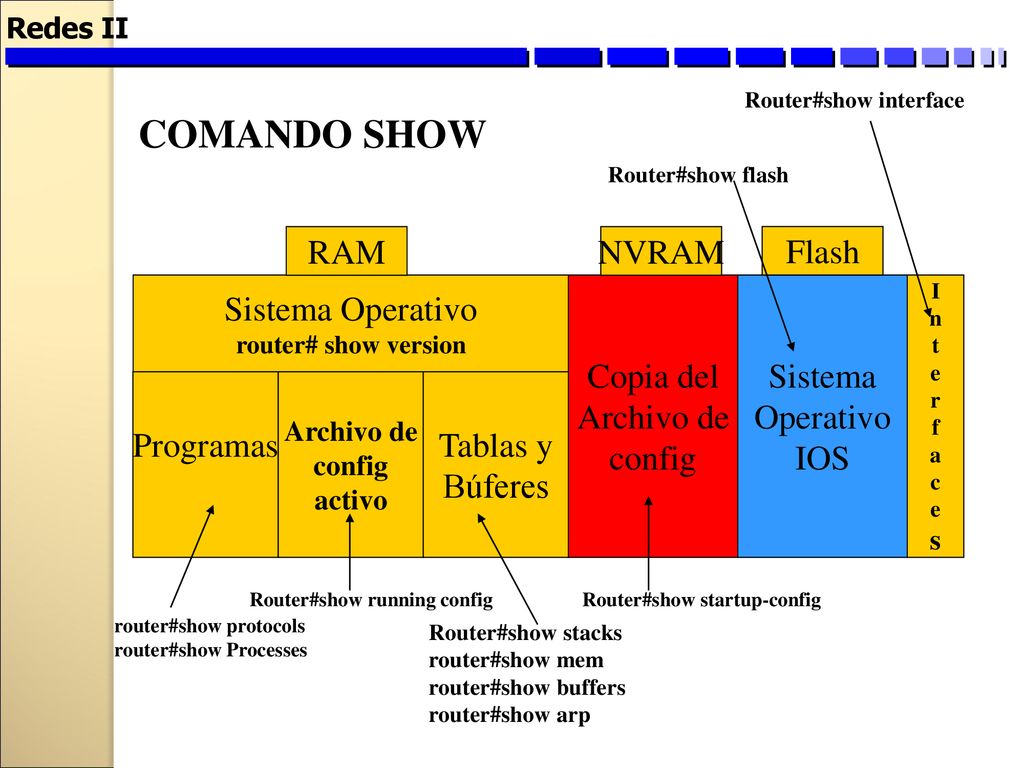

13 COMANDO SHOW RAM NVRAM Flash Sistema Operativo Copia del Archivo de
Redes II Router#show interface COMANDO SHOW Router#show flash RAM NVRAM Flash Sistema Operativo router# show version Copia del Archivo de config Sistema Operativo IOS I n t e r f a c s Programas Archivo de config activo Tablas y Búferes Router#show running config Router#show startup-config router#show protocols router#show Processes Router#show stacks router#show mem router#show buffers router#show arp

14 Protocolo de descubrimiento de Cisco. CDP

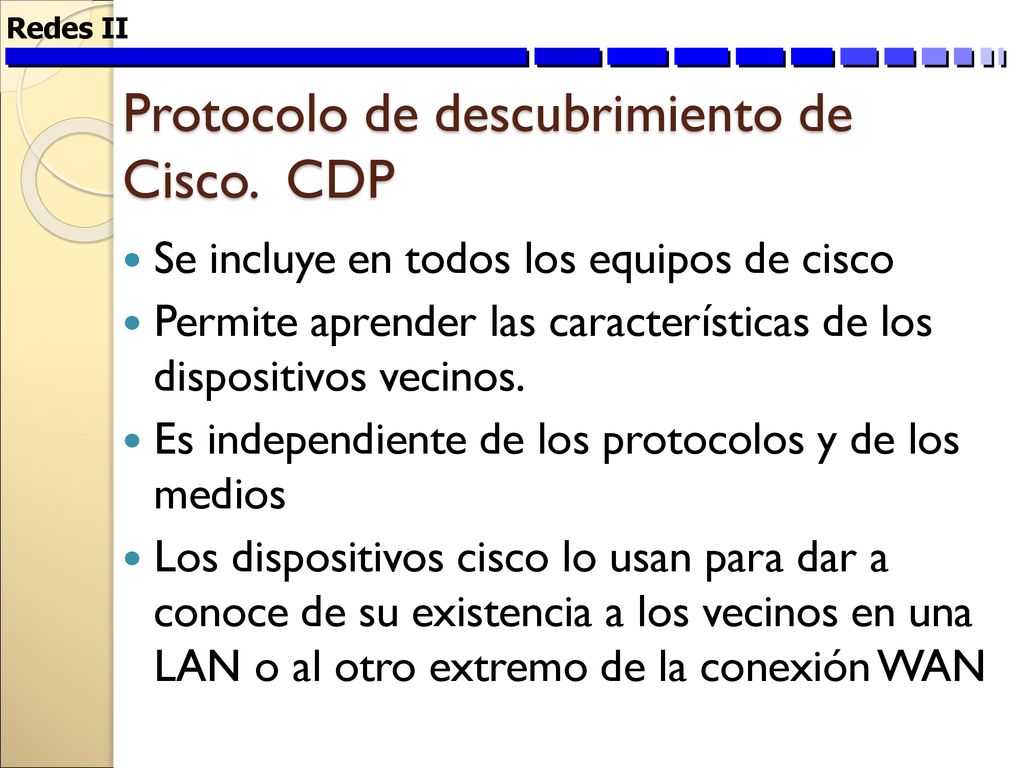

Redes II Protocolo de descubrimiento de Cisco. CDP Se incluye en todos los equipos de cisco Permite aprender las características de los dispositivos vecinos. Es independiente de los protocolos y de los medios Los dispositivos cisco lo usan para dar a conoce de su existencia a los vecinos en una LAN o al otro extremo de la conexión WAN

15 Protocolo de descubrimiento de Cisco. CDP

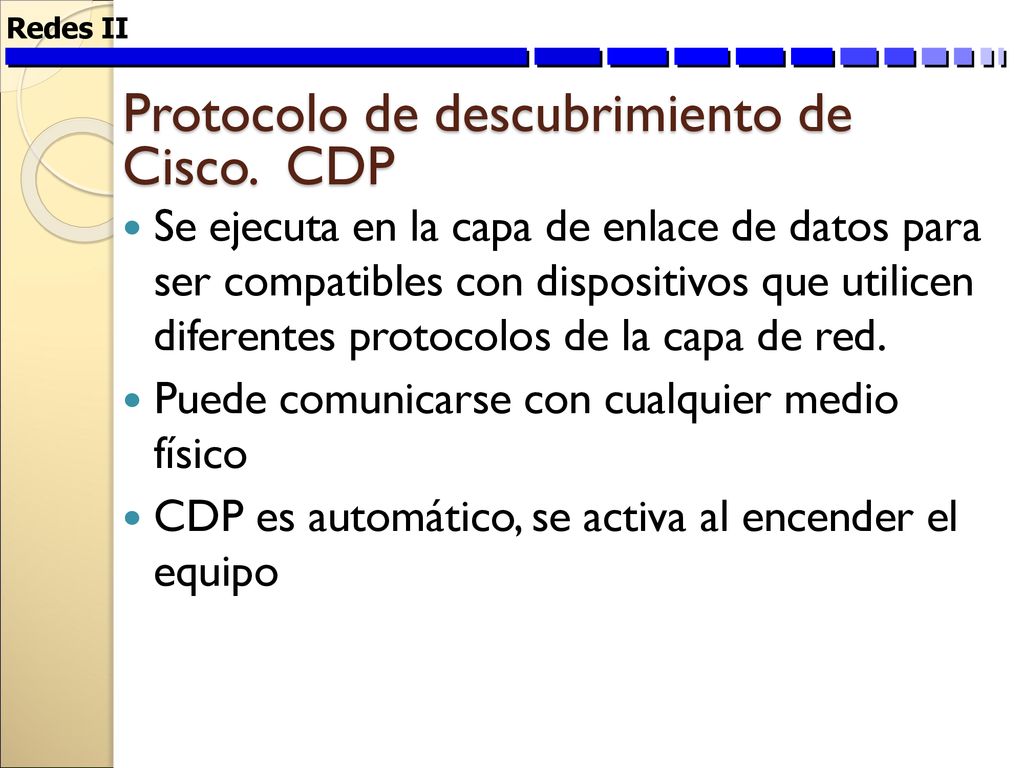

Redes II Protocolo de descubrimiento de Cisco. CDP Se ejecuta en la capa de enlace de datos para ser compatibles con dispositivos que utilicen diferentes protocolos de la capa de red. Puede comunicarse con cualquier medio físico CDP es automático, se activa al encender el equipo

16 TCP/IP IPX AppleTalk otros

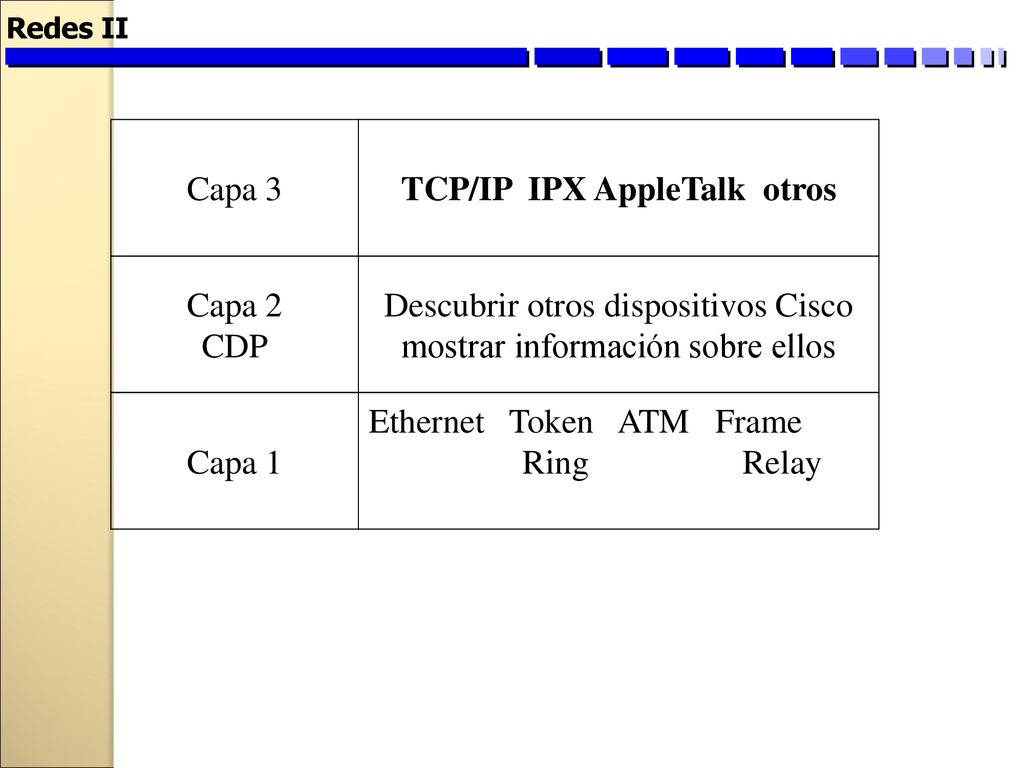

Redes II Capa 3 TCP/IP IPX AppleTalk otros Capa 2 CDP Descubrir otros dispositivos Cisco mostrar información sobre ellos Capa 1 Ethernet Token ATM Frame Ring Relay

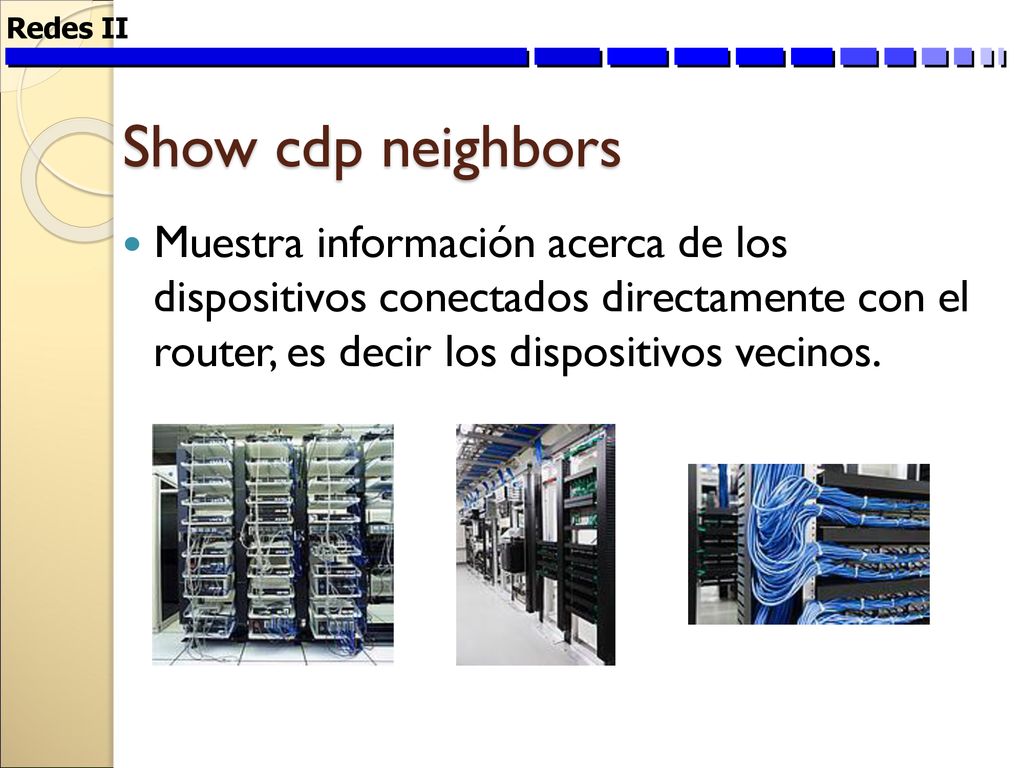

17 Redes II Show cdp neighbors Muestra información acerca de los dispositivos conectados directamente con el router, es decir los dispositivos vecinos.

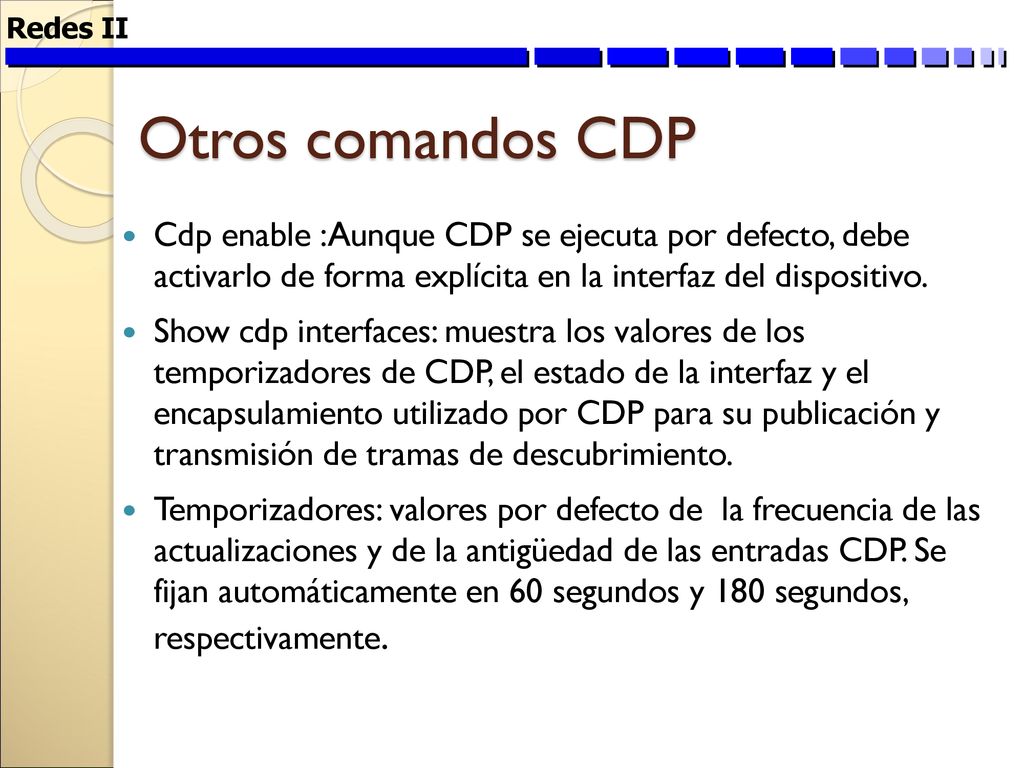

18 Redes II Otros comandos CDP Cdp enable :Aunque CDP se ejecuta por defecto, debe activarlo de forma explícita en la interfaz del dispositivo. Show cdp interfaces: muestra los valores de los temporizadores de CDP, el estado de la interfaz y el encapsulamiento utilizado por CDP para su publicación y transmisión de tramas de descubrimiento. Temporizadores: valores por defecto de la frecuencia de las actualizaciones y de la antigüedad de las entradas CDP. Se fijan automáticamente en 60 segundos y 180 segundos, respectivamente.

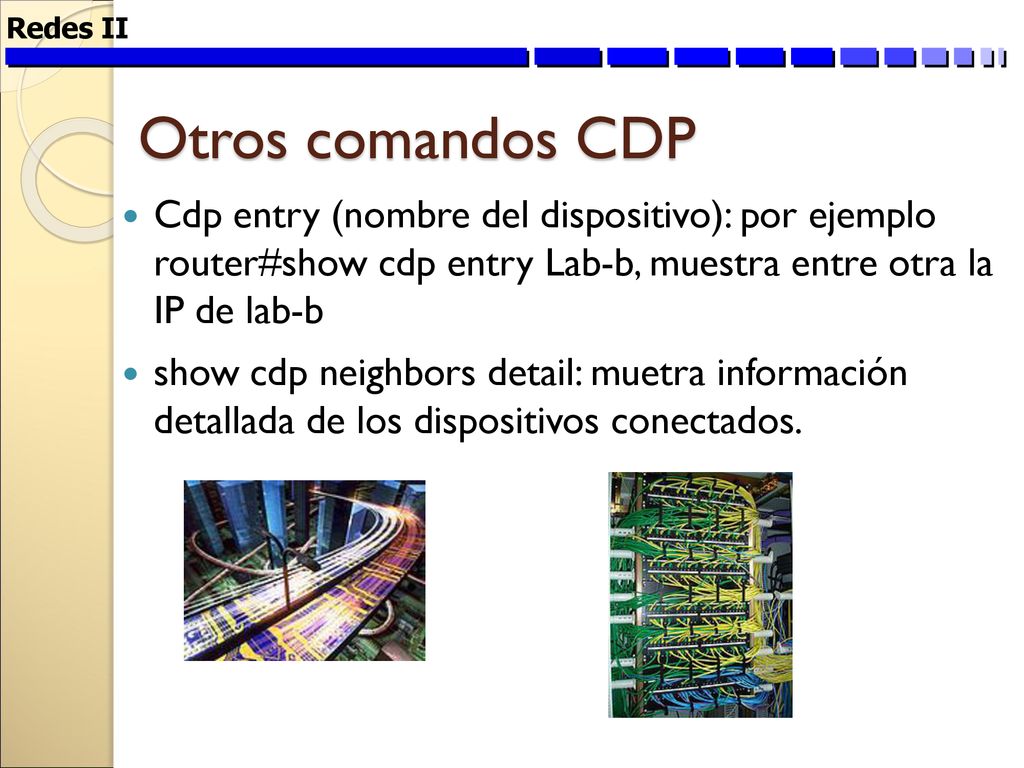

19 Redes II Otros comandos CDP Cdp entry (nombre del dispositivo): por ejemplo router#show cdp entry Lab-b, muestra entre otra la IP de lab-b show cdp neighbors detail: muetra información detallada de los dispositivos conectados.
