1 Excavaciones y Aperturas de Zanjas

2 Procedimiento Ransa Propósito: Establecer los lineamientos para un proceso sistemático de identificación continua de los peligros y evaluación y control de los riesgos relacionados a la Seguridad, Salud Ocupacional y Medio Ambiente asociados a excavaciones y zanjas en las actividades e instalaciones de Ransa Comercial S.A. Alcance: Este procedimiento se aplica a todas las áreas operativas y administrativas de Ransa Comercial S.A., así como a todos sus contratistas y visitantes.

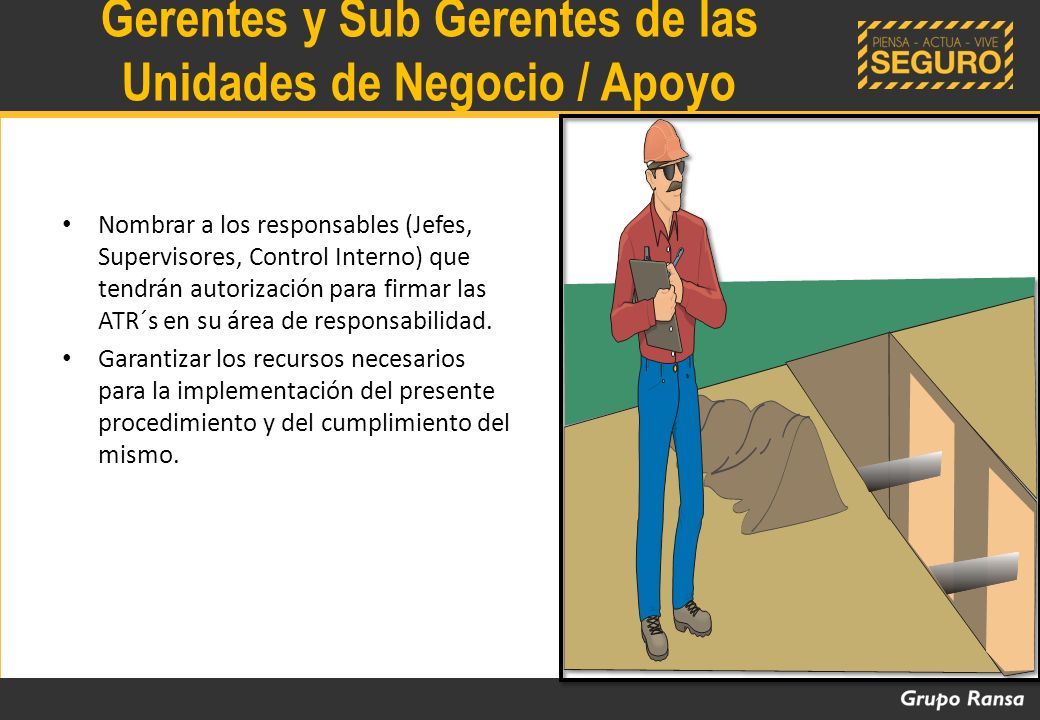

3 Gerentes y Sub Gerentes de las Unidades de Negocio / Apoyo Nombrar a los responsables (Jefes, Supervisores, Control Interno) que tendrán autorización para firmar las ATR´s en su área de responsabilidad. Garantizar los recursos necesarios para la implementación del presente procedimiento y del cumplimiento del mismo.

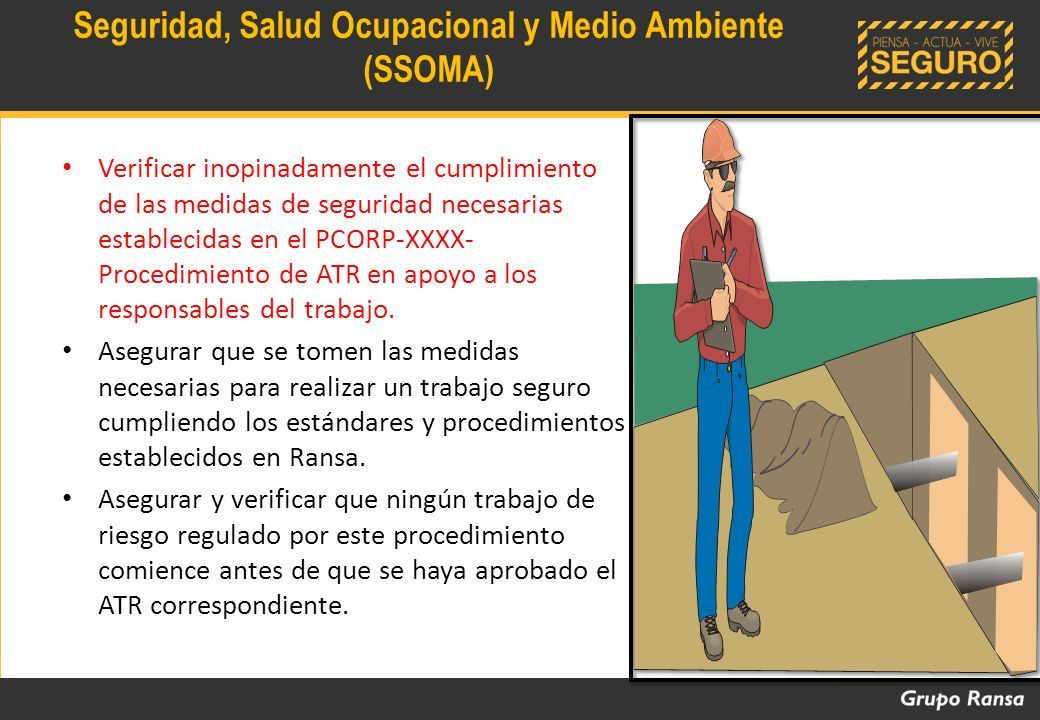

4 Seguridad, Salud Ocupacional y Medio Ambiente (SSOMA) Verificar inopinadamente el cumplimiento de las medidas de seguridad necesarias establecidas en el PCORP-XXXX- Procedimiento de ATR en apoyo a los responsables del trabajo. Asegurar que se tomen las medidas necesarias para realizar un trabajo seguro cumpliendo los estándares y procedimientos establecidos en Ransa. Asegurar y verificar que ningún trabajo de riesgo regulado por este procedimiento comience antes de que se haya aprobado el ATR correspondiente.

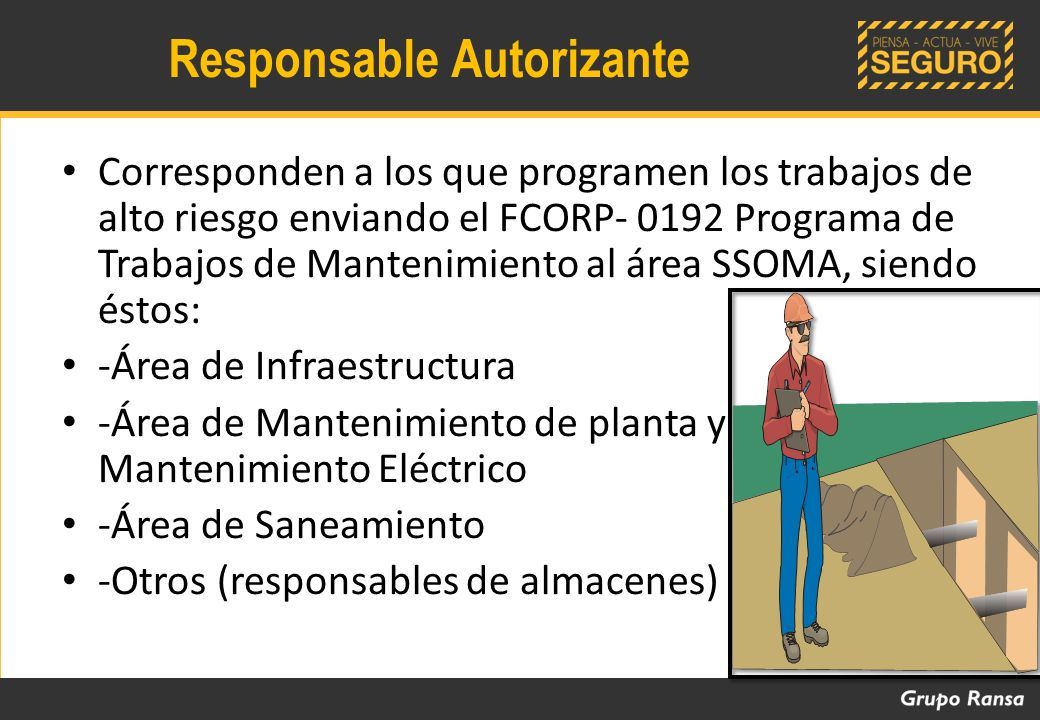

5 Responsable Autorizante Corresponden a los que programen los trabajos de alto riesgo enviando el FCORP- 0192 Programa de Trabajos de Mantenimiento al área SSOMA, siendo éstos: -Área de Infraestructura -Área de Mantenimiento de planta y Mantenimiento Eléctrico -Área de Saneamiento -Otros (responsables de almacenes)

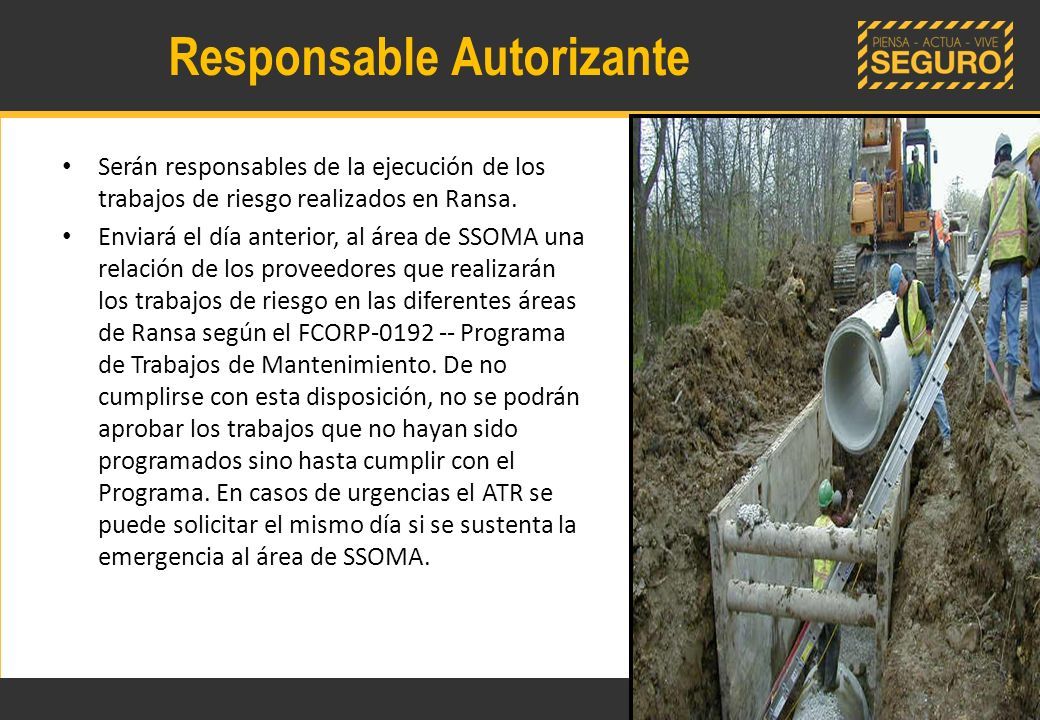

6 Responsable Autorizante Serán responsables de la ejecución de los trabajos de riesgo realizados en Ransa. Enviará el día anterior, al área de SSOMA una relación de los proveedores que realizarán los trabajos de riesgo en las diferentes áreas de Ransa según el FCORP-0192 -- Programa de Trabajos de Mantenimiento. De no cumplirse con esta disposición, no se podrán aprobar los trabajos que no hayan sido programados sino hasta cumplir con el Programa. En casos de urgencias el ATR se puede solicitar el mismo día si se sustenta la emergencia al área de SSOMA.

7 Responsable Ejecutante Conocer y cumplir el presente procedimiento. Elaborar el ATS y ATR Firmar el ATR en señal de conformidad y colocarlo en un lugar visible cerca de la zona de trabajo. Asegurar que todo el personal a su cargo conozca, entienda y cumpla el presente procedimiento. Verificar que todos sus trabajadores a cargo se encuentren en buenas condiciones de salud. Asegurar el buen estado de sus equipos y herramientas.

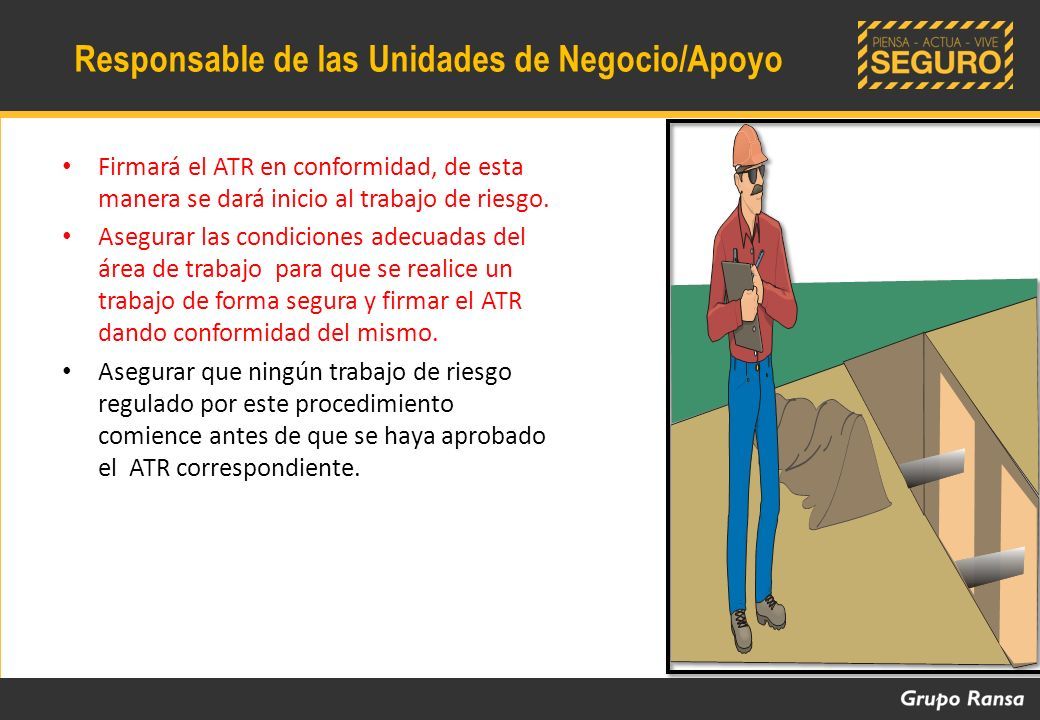

8 Responsable de las Unidades de Negocio/Apoyo Firmará el ATR en conformidad, de esta manera se dará inicio al trabajo de riesgo. Asegurar las condiciones adecuadas del área de trabajo para que se realice un trabajo de forma segura y firmar el ATR dando conformidad del mismo. Asegurar que ningún trabajo de riesgo regulado por este procedimiento comience antes de que se haya aprobado el ATR correspondiente.

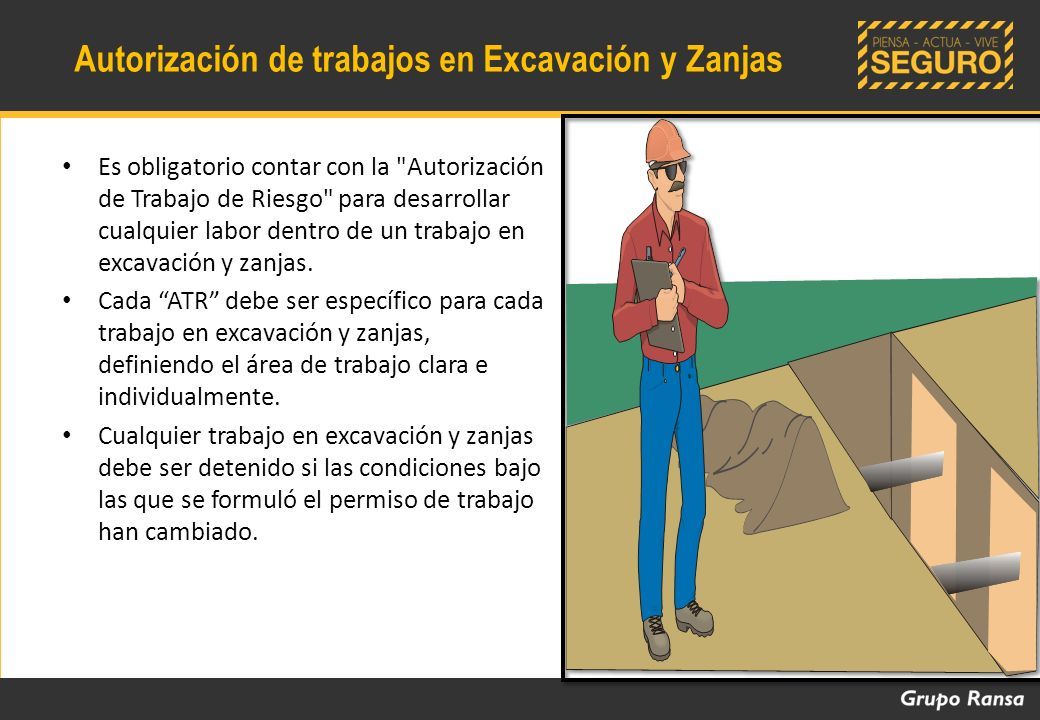

9 Autorización de trabajos en Excavación y Zanjas Es obligatorio contar con la "Autorización de Trabajo de Riesgo" para desarrollar cualquier labor dentro de un trabajo en excavación y zanjas. Cada “ATR” debe ser específico para cada trabajo en excavación y zanjas, definiendo el área de trabajo clara e individualmente. Cualquier trabajo en excavación y zanjas debe ser detenido si las condiciones bajo las que se formuló el permiso de trabajo han cambiado.

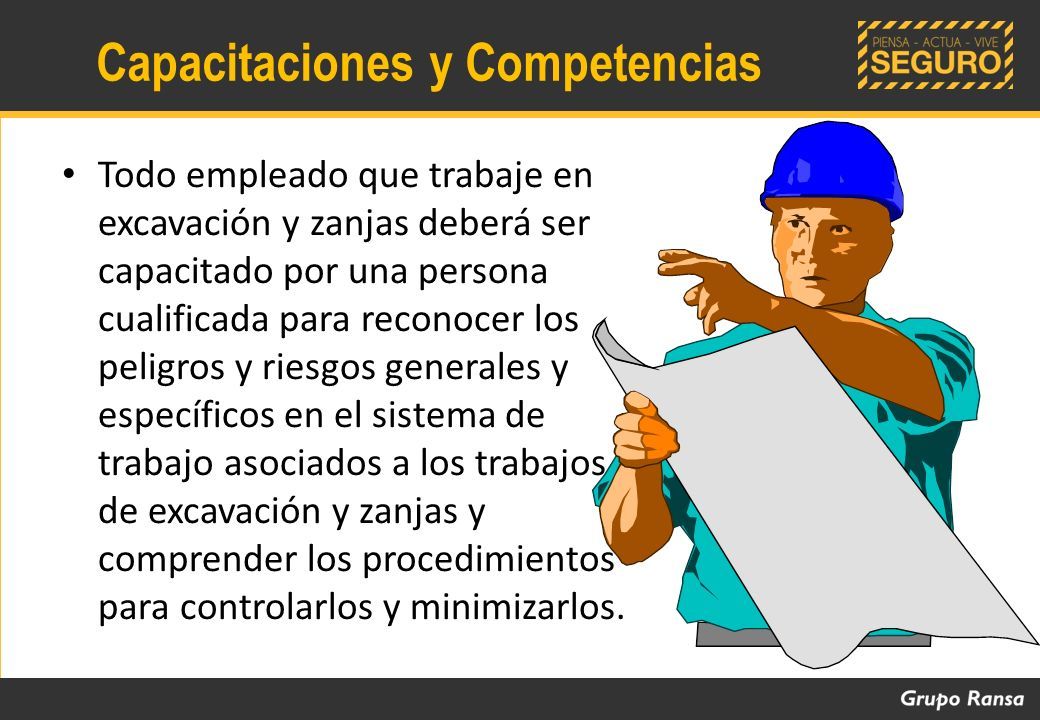

10 Capacitaciones y Competencias Todo empleado que trabaje en excavación y zanjas deberá ser capacitado por una persona cualificada para reconocer los peligros y riesgos generales y específicos en el sistema de trabajo asociados a los trabajos de excavación y zanjas y comprender los procedimientos para controlarlos y minimizarlos.

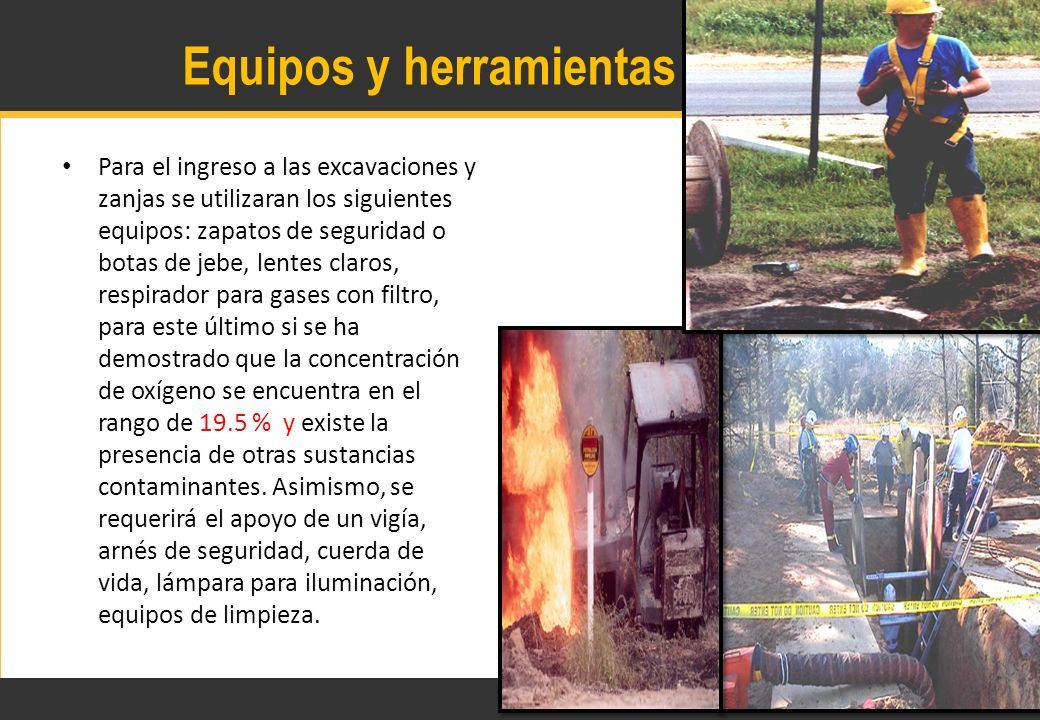

11 Equipos y herramientas Para el ingreso a las excavaciones y zanjas se utilizaran los siguientes equipos: zapatos de seguridad o botas de jebe, lentes claros, respirador para gases con filtro, para este último si se ha demostrado que la concentración de oxígeno se encuentra en el rango de 19.5 % y existe la presencia de otras sustancias contaminantes. Asimismo, se requerirá el apoyo de un vigía, arnés de seguridad, cuerda de vida, lámpara para iluminación, equipos de limpieza.

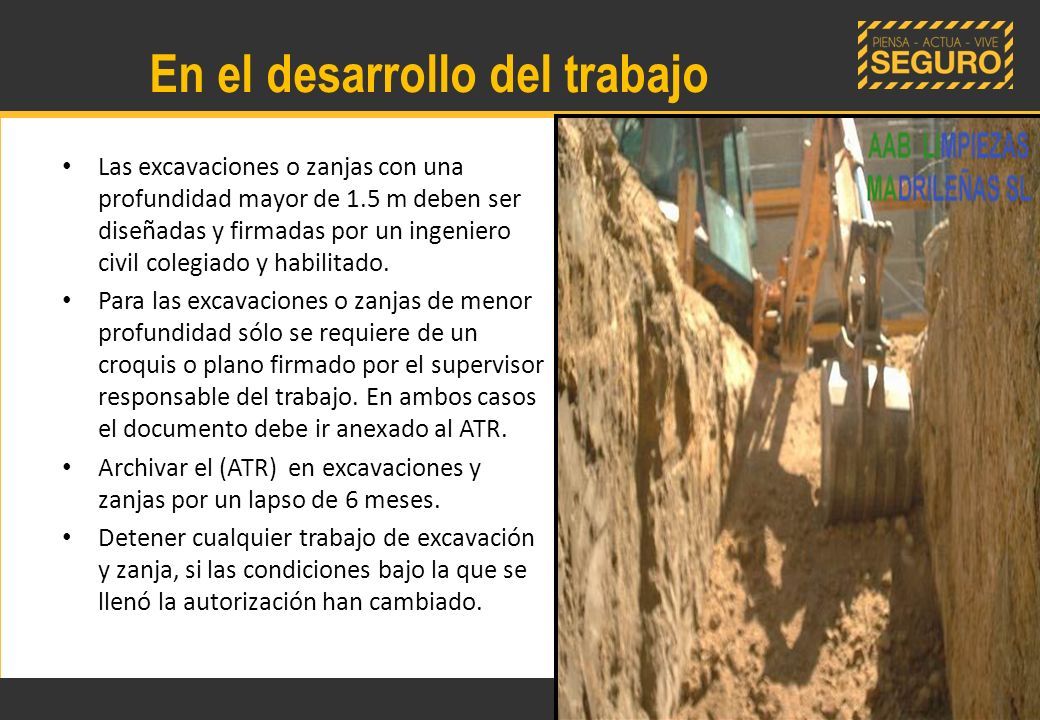

12 En el desarrollo del trabajo Las excavaciones o zanjas con una profundidad mayor de 1.5 m deben ser diseñadas y firmadas por un ingeniero civil colegiado y habilitado. Para las excavaciones o zanjas de menor profundidad sólo se requiere de un croquis o plano firmado por el supervisor responsable del trabajo. En ambos casos el documento debe ir anexado al ATR. Archivar el (ATR) en excavaciones y zanjas por un lapso de 6 meses. Detener cualquier trabajo de excavación y zanja, si las condiciones bajo la que se llenó la autorización han cambiado.

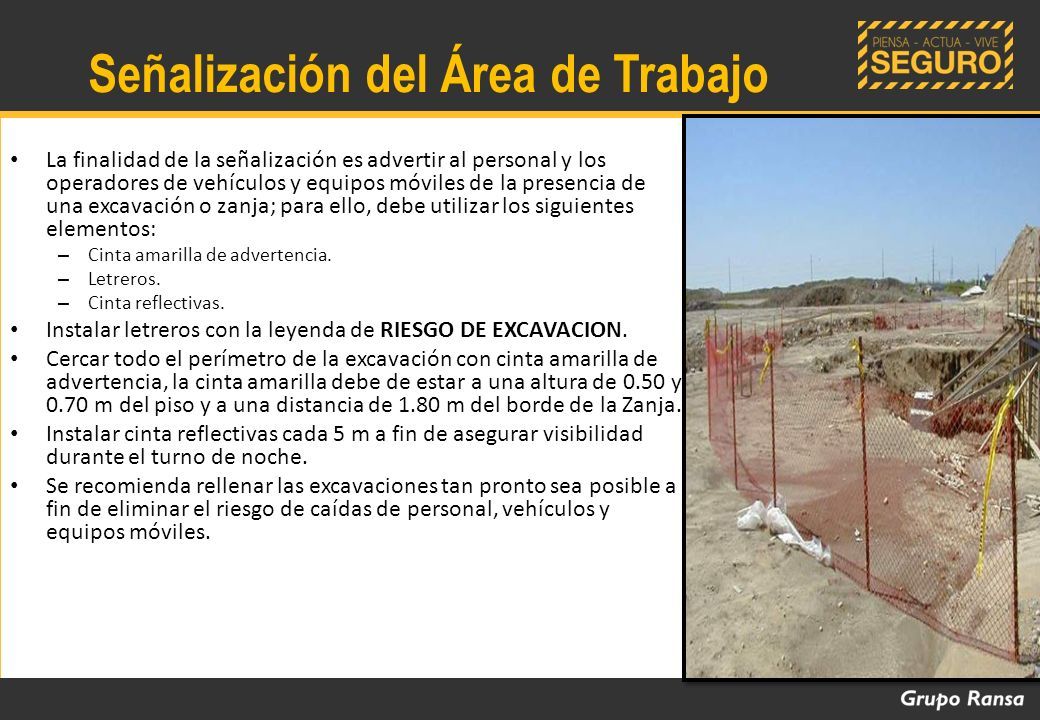

13 Señalización del Área de Trabajo La finalidad de la señalización es advertir al personal y los operadores de vehículos y equipos móviles de la presencia de una excavación o zanja; para ello, debe utilizar los siguientes elementos: – Cinta amarilla de advertencia. – Letreros. – Cinta reflectivas. Instalar letreros con la leyenda de RIESGO DE EXCAVACION. Cercar todo el perímetro de la excavación con cinta amarilla de advertencia, la cinta amarilla debe de estar a una altura de 0.50 y 0.70 m del piso y a una distancia de 1.80 m del borde de la Zanja. Instalar cinta reflectivas cada 5 m a fin de asegurar visibilidad durante el turno de noche. Se recomienda rellenar las excavaciones tan pronto sea posible a fin de eliminar el riesgo de caídas de personal, vehículos y equipos móviles.

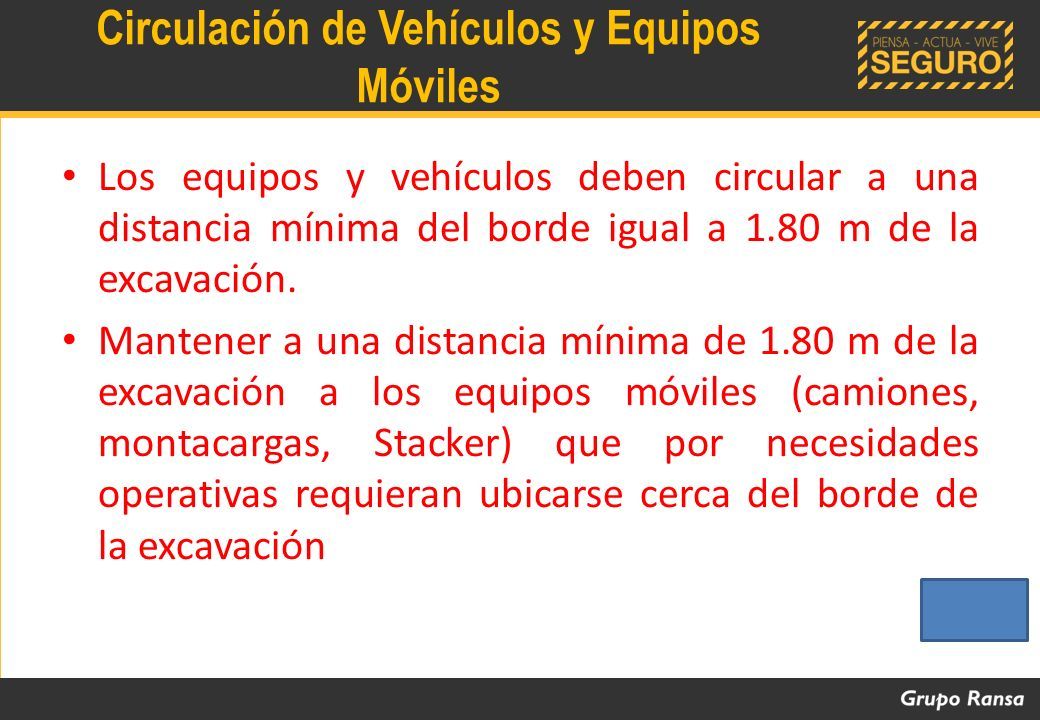

14 Circulación de Vehículos y Equipos Móviles Los equipos y vehículos deben circular a una distancia mínima del borde igual a 1.80 m de la excavación. Mantener a una distancia mínima de 1.80 m de la excavación a los equipos móviles (camiones, montacargas, Stacker) que por necesidades operativas requieran ubicarse cerca del borde de la excavación

15 En los momentos de nivelación y compactación de terreno, el equipo de colocación del material de relleno, trabajará a una distancia no menor de 20 m de la zona que se esté nivelando o compactando. G. 050

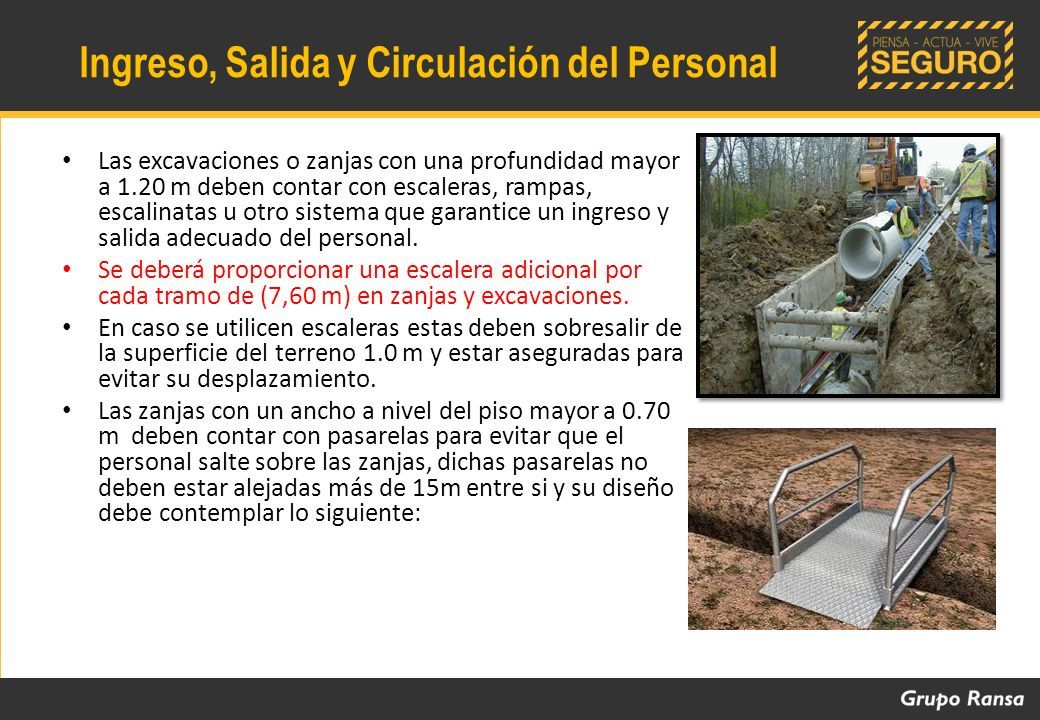

16 Ingreso, Salida y Circulación del Personal Las excavaciones o zanjas con una profundidad mayor a 1.20 m deben contar con escaleras, rampas, escalinatas u otro sistema que garantice un ingreso y salida adecuado del personal. Se deberá proporcionar una escalera adicional por cada tramo de (7,60 m) en zanjas y excavaciones. En caso se utilicen escaleras estas deben sobresalir de la superficie del terreno 1.0 m y estar aseguradas para evitar su desplazamiento. Las zanjas con un ancho a nivel del piso mayor a 0.70 m deben contar con pasarelas para evitar que el personal salte sobre las zanjas, dichas pasarelas no deben estar alejadas más de 15m entre si y su diseño debe contemplar lo siguiente:

17 Identificación de Zanjas como espacios confinados Toda excavación con una profundidad mayor a 1.5 m debe ser evaluada para determinar si se considera como espacio confinado, en caso se determine como espacio confinado aplicar Permiso de Trabajo de Riesgo (ATR). De detectarse la posibilidad de presencia de gases o falta de oxigeno se debe evaluar al personal e implementar sistemas de ventilación y monitorear la atmósfera antes de reiniciar con los trabajos.

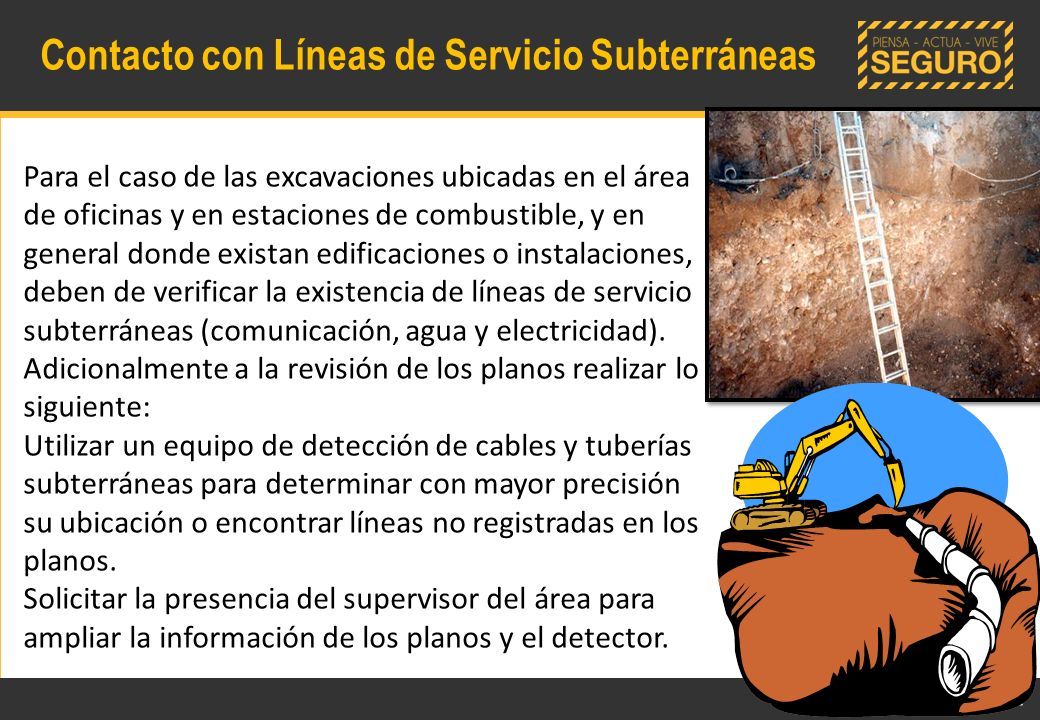

18 Contacto con Líneas de Servicio Subterráneas Para el caso de las excavaciones ubicadas en el área de oficinas y en estaciones de combustible, y en general donde existan edificaciones o instalaciones, deben de verificar la existencia de líneas de servicio subterráneas (comunicación, agua y electricidad). Adicionalmente a la revisión de los planos realizar lo siguiente: Utilizar un equipo de detección de cables y tuberías subterráneas para determinar con mayor precisión su ubicación o encontrar líneas no registradas en los planos. Solicitar la presencia del supervisor del área para ampliar la información de los planos y el detector.

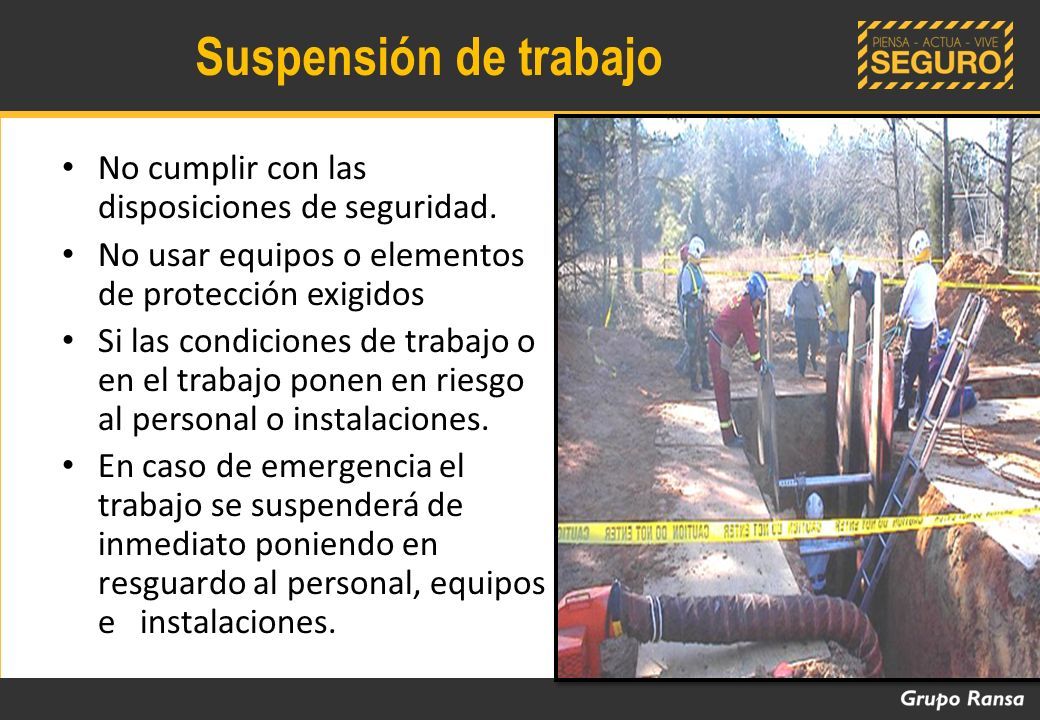

19 Suspensión de trabajo No cumplir con las disposiciones de seguridad. No usar equipos o elementos de protección exigidos Si las condiciones de trabajo o en el trabajo ponen en riesgo al personal o instalaciones. En caso de emergencia el trabajo se suspenderá de inmediato poniendo en resguardo al personal, equipos e instalaciones.

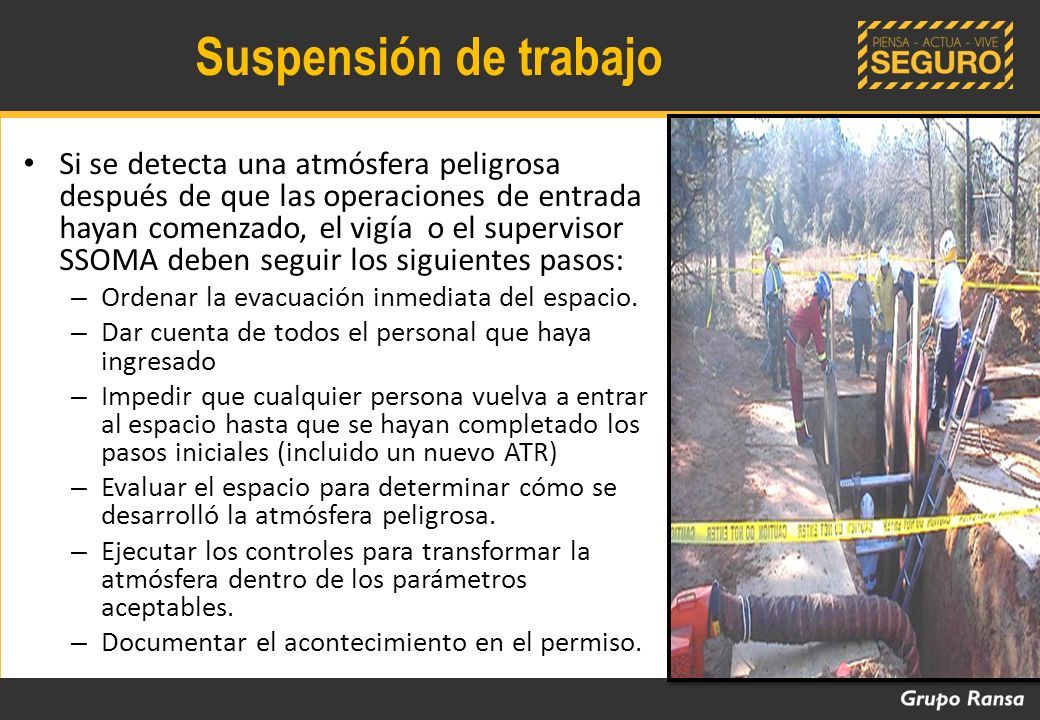

20 Suspensión de trabajo Si se detecta una atmósfera peligrosa después de que las operaciones de entrada hayan comenzado, el vigía o el supervisor SSOMA deben seguir los siguientes pasos: – Ordenar la evacuación inmediata del espacio. – Dar cuenta de todos el personal que haya ingresado – Impedir que cualquier persona vuelva a entrar al espacio hasta que se hayan completado los pasos iniciales (incluido un nuevo ATR) – Evaluar el espacio para determinar cómo se desarrolló la atmósfera peligrosa. – Ejecutar los controles para transformar la atmósfera dentro de los parámetros aceptables. – Documentar el acontecimiento en el permiso.

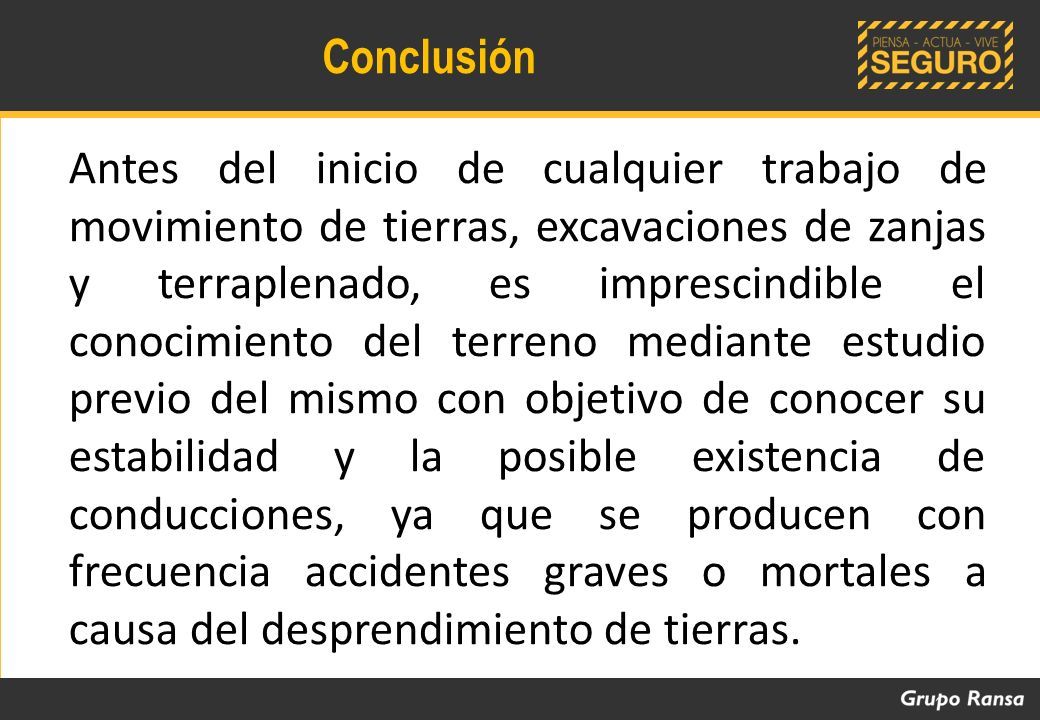

21 Conclusión Antes del inicio de cualquier trabajo de movimiento de tierras, excavaciones de zanjas y terraplenado, es imprescindible el conocimiento del terreno mediante estudio previo del mismo con objetivo de conocer su estabilidad y la posible existencia de conducciones, ya que se producen con frecuencia accidentes graves o mortales a causa del desprendimiento de tierras.

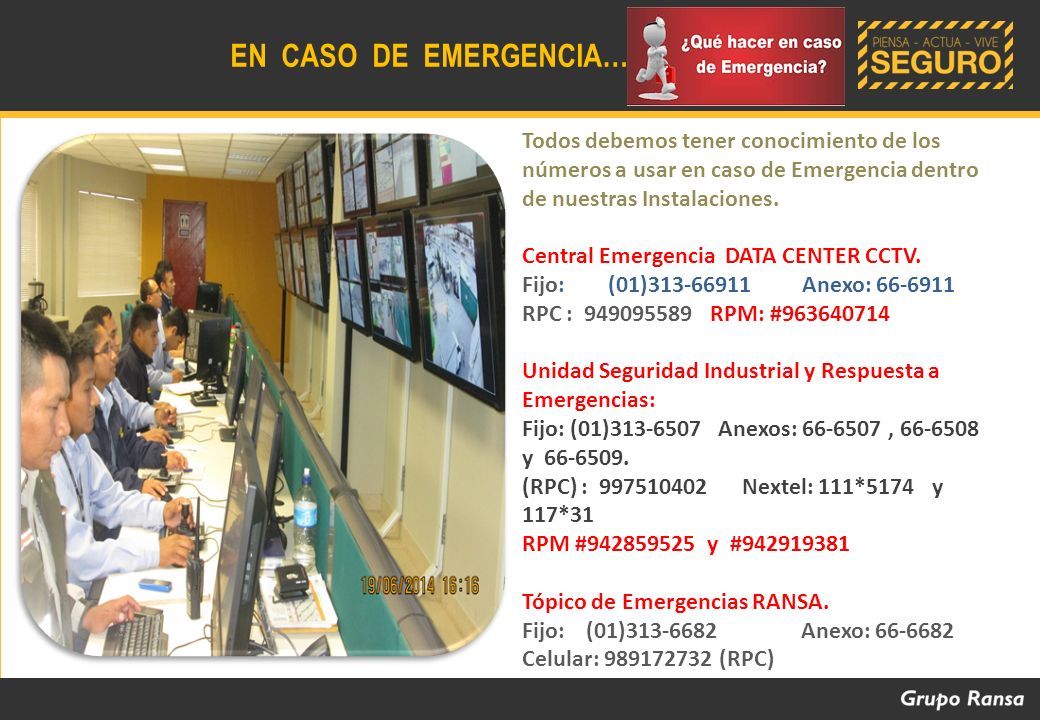

22 EN CASO DE EMERGENCIA… Todos debemos tener conocimiento de los números a usar en caso de Emergencia dentro de nuestras Instalaciones. Central Emergencia DATA CENTER CCTV. Fijo: (01)313-66911 Anexo: 66-6911 RPC : 949095589 RPM: #963640714 Unidad Seguridad Industrial y Respuesta a Emergencias: Fijo: (01)313-6507 Anexos: 66-6507, 66-6508 y 66-6509. (RPC) : 997510402 Nextel: 111*5174 y 117*31 RPM #942859525 y #942919381 Tópico de Emergencias RANSA. Fijo: (01)313-6682 Anexo: 66-6682 Celular: 989172732 (RPC)

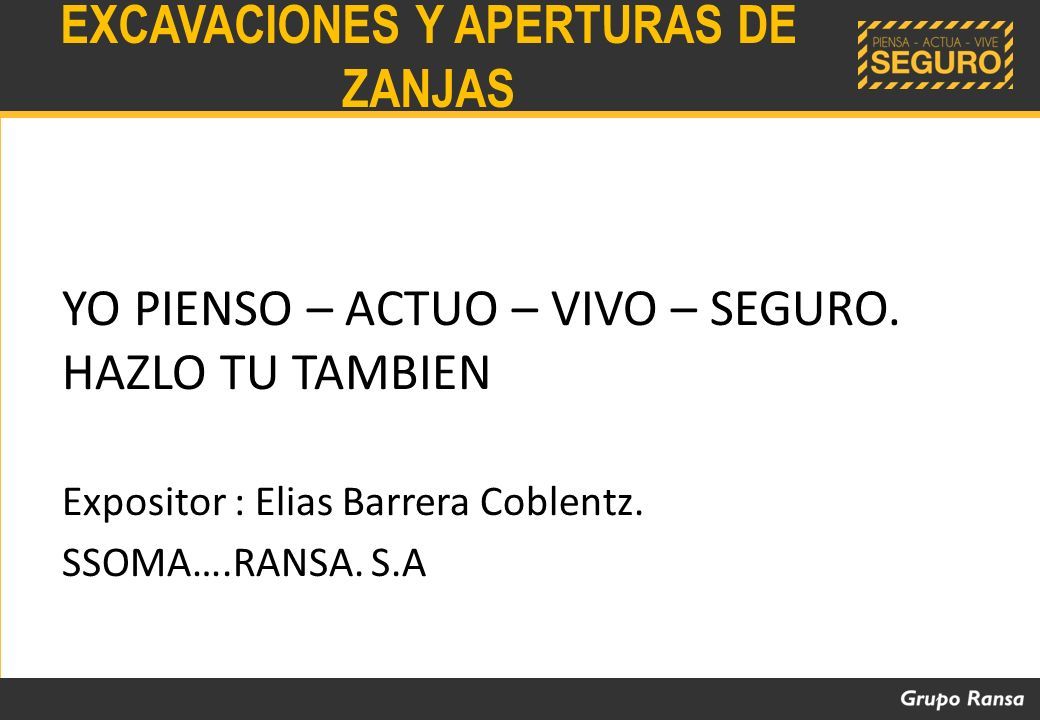

23 EXCAVACIONES Y APERTURAS DE ZANJAS YO PIENSO – ACTUO – VIVO – SEGURO. HAZLO TU TAMBIEN Expositor : Elias Barrera Coblentz. SSOMA….RANSA. S.A
