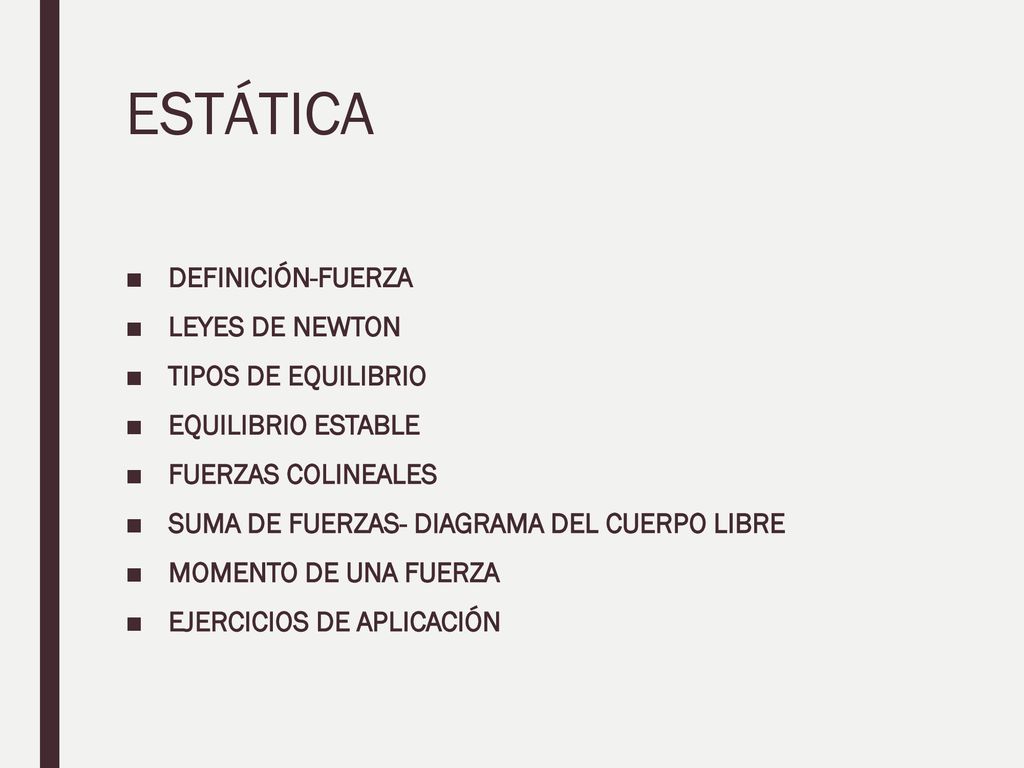

1 ESTÁTICA DEFINICIÓN-FUERZA LEYES DE NEWTON TIPOS DE EQUILIBRIO
EQUILIBRIO ESTABLE FUERZAS COLINEALES SUMA DE FUERZAS- DIAGRAMA DEL CUERPO LIBRE MOMENTO DE UNA FUERZA EJERCICIOS DE APLICACIÓN

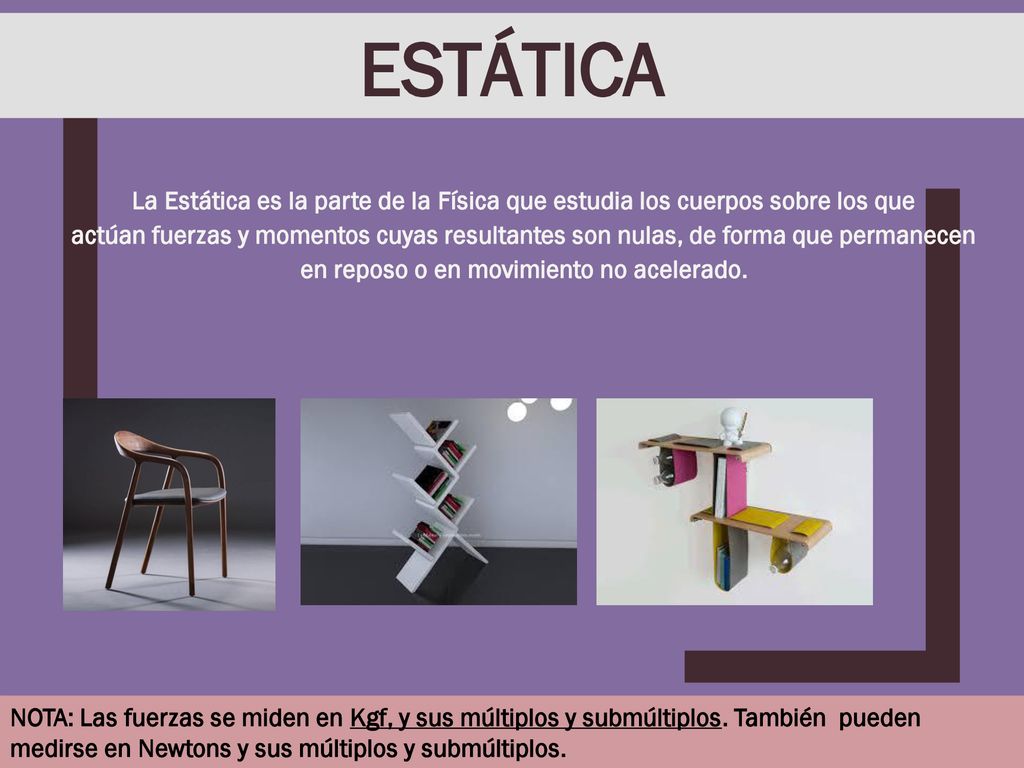

2 ESTÁTICA La Estática es la parte de la Física que estudia los cuerpos sobre los que actúan fuerzas y momentos cuyas resultantes son nulas, de forma que permanecen en reposo o en movimiento no acelerado. NOTA: Las fuerzas se miden en Kgf, y sus múltiplos y submúltiplos. También pueden medirse en Newtons y sus múltiplos y submúltiplos.

3 FUERZA=masa x aceleración
MAGNITUD VECTORIAL FUERZA MÓDULO DIRECCIÓN PUNTO DE APLICACION SENTIDO

4 LEYES DE NEWTON 1° LEY DE NEWTON
Un cuerpo no puede cambiar por sí solo su estado inicial, ya sea en reposo o en movimiento rectilíneo uniforme, a menos que se aplique una fuerza o una serie de fuerzas cuya resultante no sea nula. 2° LEY DE NEWTON Siempre que una fuerza actúe sobre un cuerpo produce una aceleración en dirección de la fuerza que es directamente proporcional a la fuerza pero inversamente proporcional a la masa. F=mxa 3° LEY DE NEWTON A toda acción aplicada sobre un cuerpo corresponde una reacción de igual magnitud y dirección pero de sentido opuesto. TAREA: Busca ejemplos de la aplicación de las leyes de Newton en la vida cotidiana y agrégalos en tu carpeta.

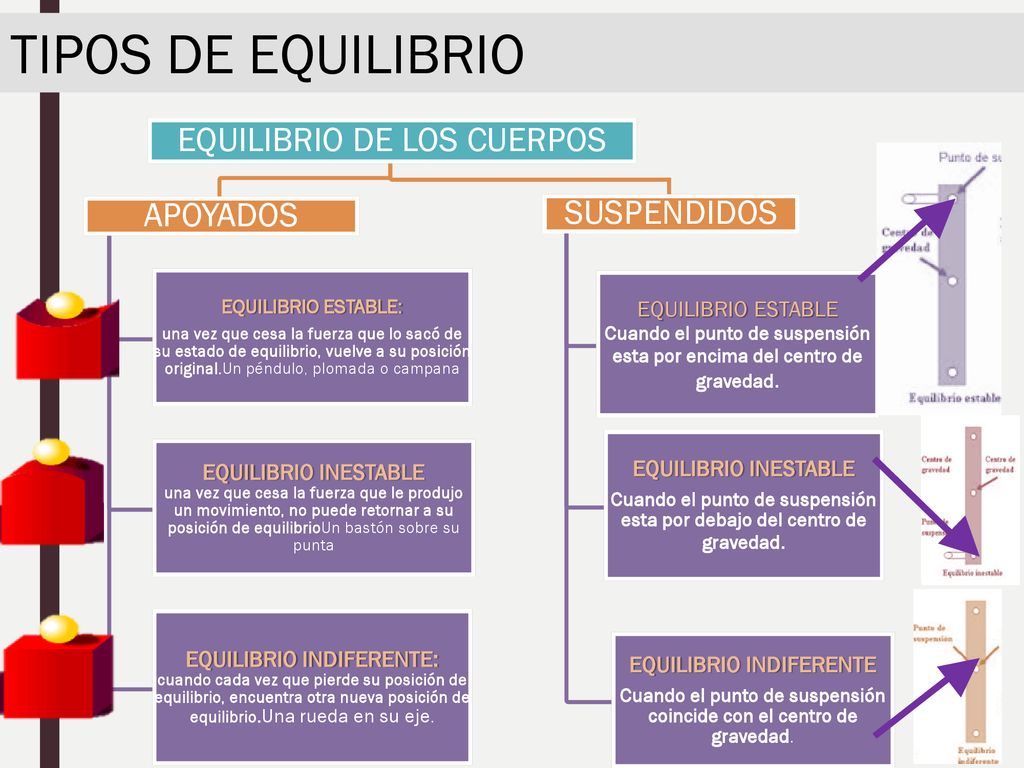

5 EQUILIBRIO INDIFERENTE: EQUILIBRIO INDIFERENTE
TIPOS DE EQUILIBRIO EQUILIBRIO DE LOS CUERPOS APOYADOS EQUILIBRIO ESTABLE: una vez que cesa la fuerza que lo sacó de su estado de equilibrio, vuelve a su posición original.Un péndulo, plomada o campana EQUILIBRIO INESTABLE una vez que cesa la fuerza que le produjo un movimiento, no puede retornar a su posición de equilibrioUn bastón sobre su punta EQUILIBRIO INDIFERENTE: cuando cada vez que pierde su posición de equilibrio, encuentra otra nueva posición de equilibrio.Una rueda en su eje. SUSPENDIDOS EQUILIBRIO ESTABLE Cuando el punto de suspensión esta por encima del centro de gravedad. Cuando el punto de suspensión esta por debajo del centro de gravedad. EQUILIBRIO INDIFERENTE Cuando el punto de suspensión coincide con el centro de gravedad.

6 EQUILIBRIO ESTABLE Los cuerpos se encuentran en equilibrio estable cuando la vertical que pasa por el centro de gravedad (G) atraviesa la superficie de apoyo, denominada base de sustentación. El centro de gravedad es el punto imaginario de aplicación de la RESULTANTE de todas las FUERZAS de GRAVEDAD que actúan sobre las distintas porciones materiales de un cuerpo.

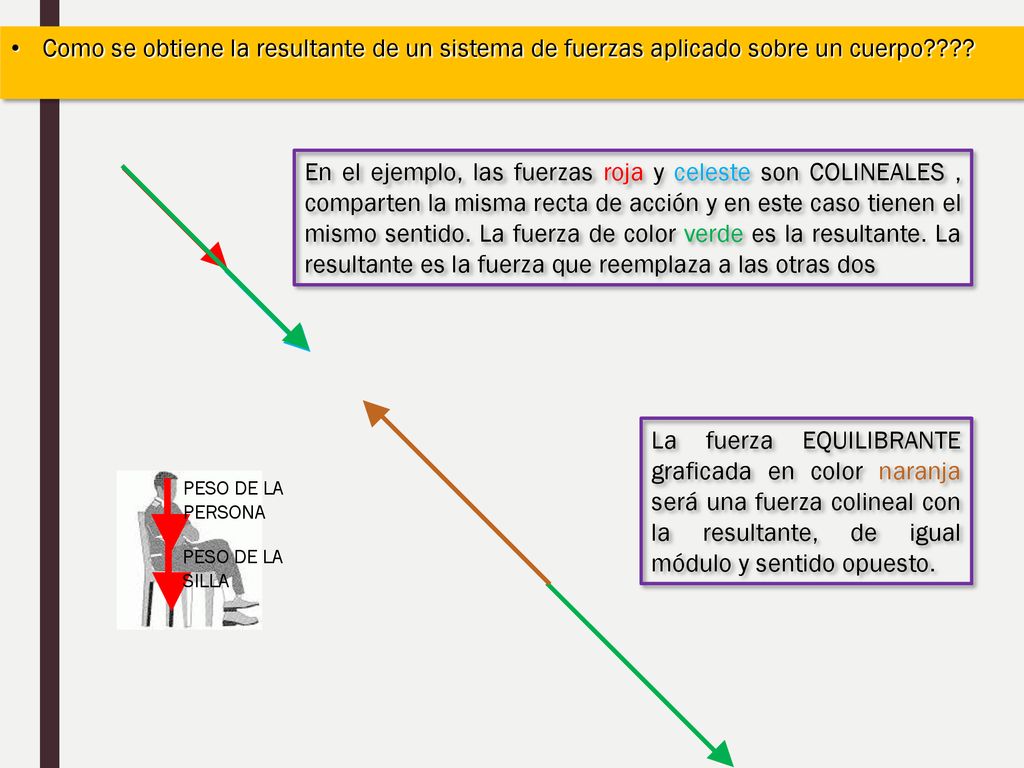

7 Como se obtiene la resultante de un sistema de fuerzas aplicado sobre un cuerpo????
En el ejemplo, las fuerzas roja y celeste son COLINEALES , comparten la misma recta de acción y en este caso tienen el mismo sentido. La fuerza de color verde es la resultante. La resultante es la fuerza que reemplaza a las otras dos La fuerza EQUILIBRANTE graficada en color naranja será una fuerza colineal con la resultante, de igual módulo y sentido opuesto. PESO DE LA PERSONA PESO DE LA SILLA

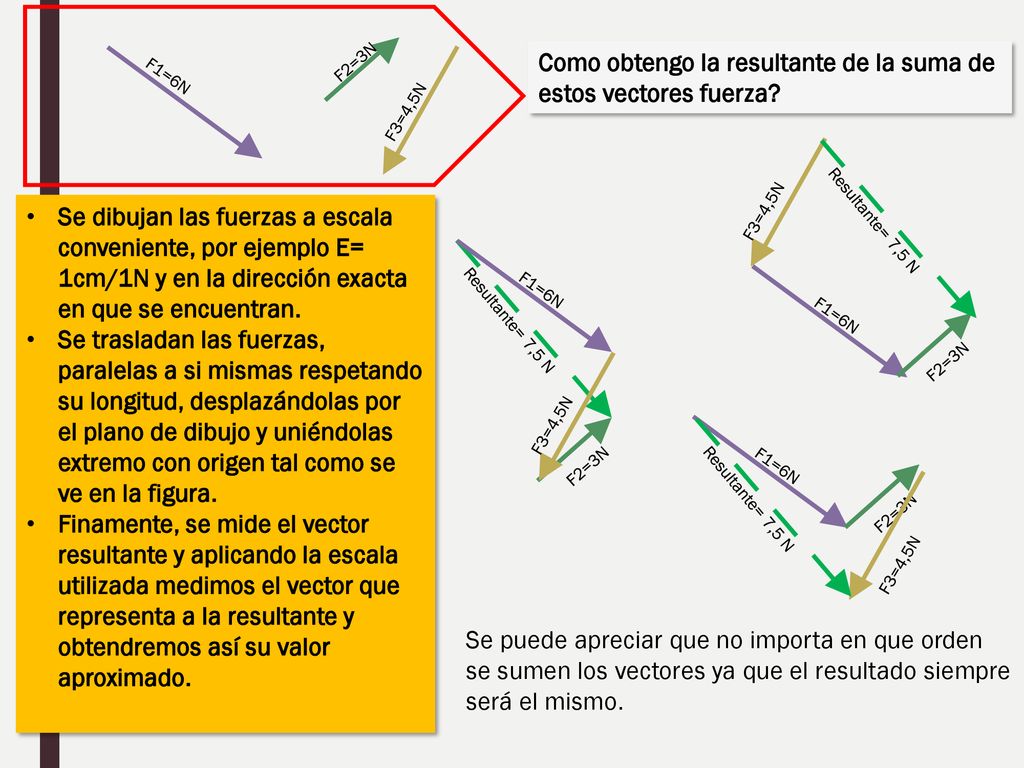

8 Como obtengo la resultante de la suma de estos vectores fuerza?
F2=3N F1=6N F3=4,5N Como obtengo la resultante de la suma de estos vectores fuerza? F3=4,5N Resultante= 7,5 N Se dibujan las fuerzas a escala conveniente, por ejemplo E= 1cm/1N y en la dirección exacta en que se encuentran. Se trasladan las fuerzas, paralelas a si mismas respetando su longitud, desplazándolas por el plano de dibujo y uniéndolas extremo con origen tal como se ve en la figura. Finamente, se mide el vector resultante y aplicando la escala utilizada medimos el vector que representa a la resultante y obtendremos así su valor aproximado. F1=6N Resultante= 7,5 N F1=6N F2=3N F3=4,5N F2=3N F1=6N Resultante= 7,5 N F2=3N F3=4,5N Se puede apreciar que no importa en que orden se sumen los vectores ya que el resultado siempre será el mismo.

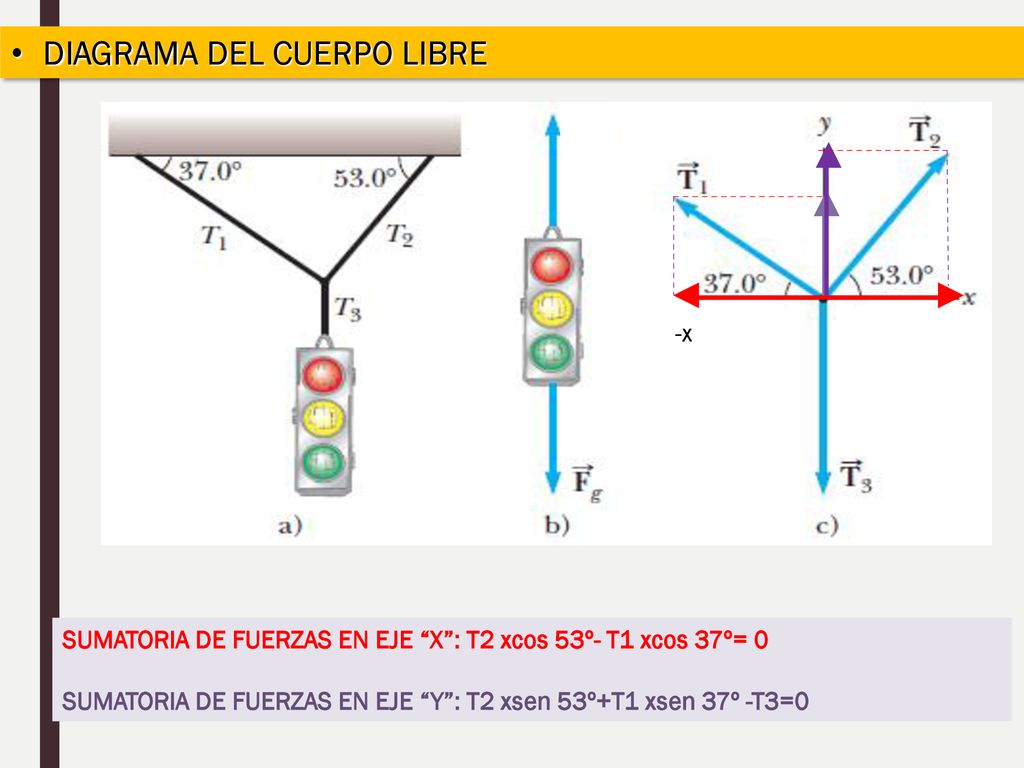

9 DIAGRAMA DEL CUERPO LIBRE
-x SUMATORIA DE FUERZAS EN EJE “X”: T2 xcos 53º- T1 xcos 37º= 0 SUMATORIA DE FUERZAS EN EJE “Y”: T2 xsen 53º+T1 xsen 37º -T3=0

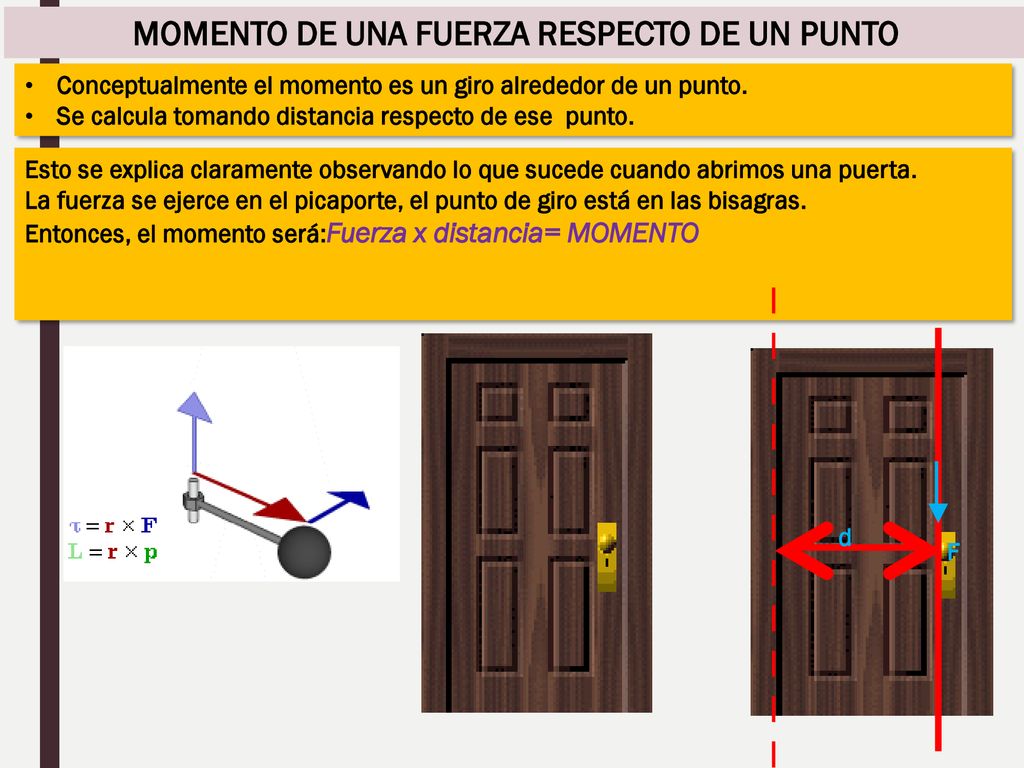

10 MOMENTO DE UNA FUERZA RESPECTO DE UN PUNTO
Conceptualmente el momento es un giro alrededor de un punto. Se calcula tomando distancia respecto de ese punto. Esto se explica claramente observando lo que sucede cuando abrimos una puerta. La fuerza se ejerce en el picaporte, el punto de giro está en las bisagras. Entonces, el momento será:Fuerza x distancia= MOMENTO d F

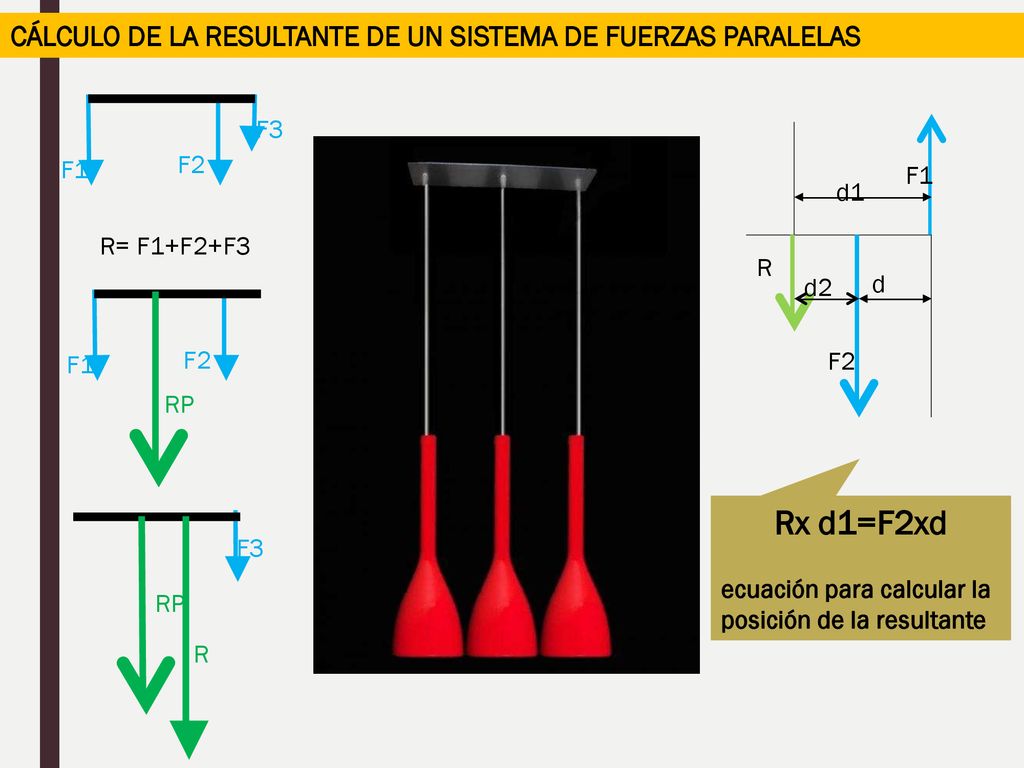

11 Rx d1=F2xd CÁLCULO DE LA RESULTANTE DE UN SISTEMA DE FUERZAS PARALELAS
R= F1+F2+F3 F1 F2 F3 d1 d2 d F1 F2 R F1 F2 RP Rx d1=F2xd ecuación para calcular la posición de la resultante RP F3 R

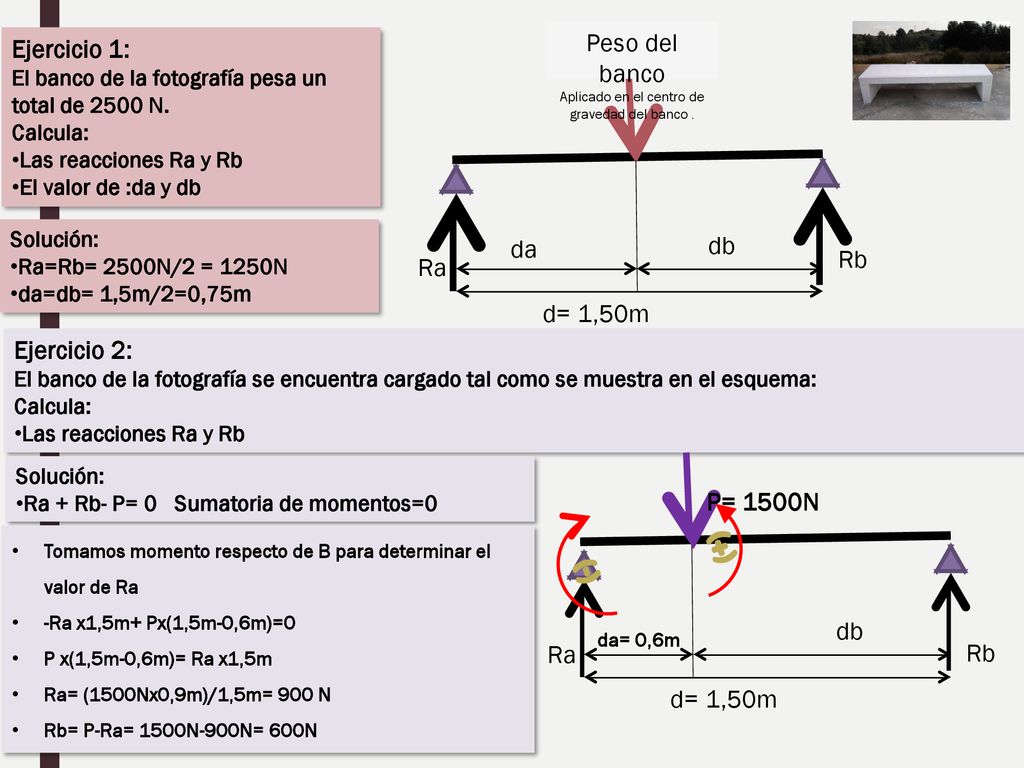

12 Aplicado en el centro de gravedad del banco .
Ejercicio 1: El banco de la fotografía pesa un total de 2500 N. Calcula: Las reacciones Ra y Rb El valor de :da y db Peso del banco Aplicado en el centro de gravedad del banco . Ra Rb da db d= 1,50m Solución: Ra=Rb= 2500N/2 = 1250N da=db= 1,5m/2=0,75m Ejercicio 2: El banco de la fotografía se encuentra cargado tal como se muestra en el esquema: Calcula: Las reacciones Ra y Rb Solución: Ra + Rb- P= 0 Sumatoria de momentos=0 Ra Rb da= 0,6m db d= 1,50m P= 1500N (-) (+) Tomamos momento respecto de B para determinar el valor de Ra -Ra x1,5m+ Px(1,5m-0,6m)=0 P x(1,5m-0,6m)= Ra x1,5m Ra= (1500Nx0,9m)/1,5m= 900 N Rb= P-Ra= 1500N-900N= 600N

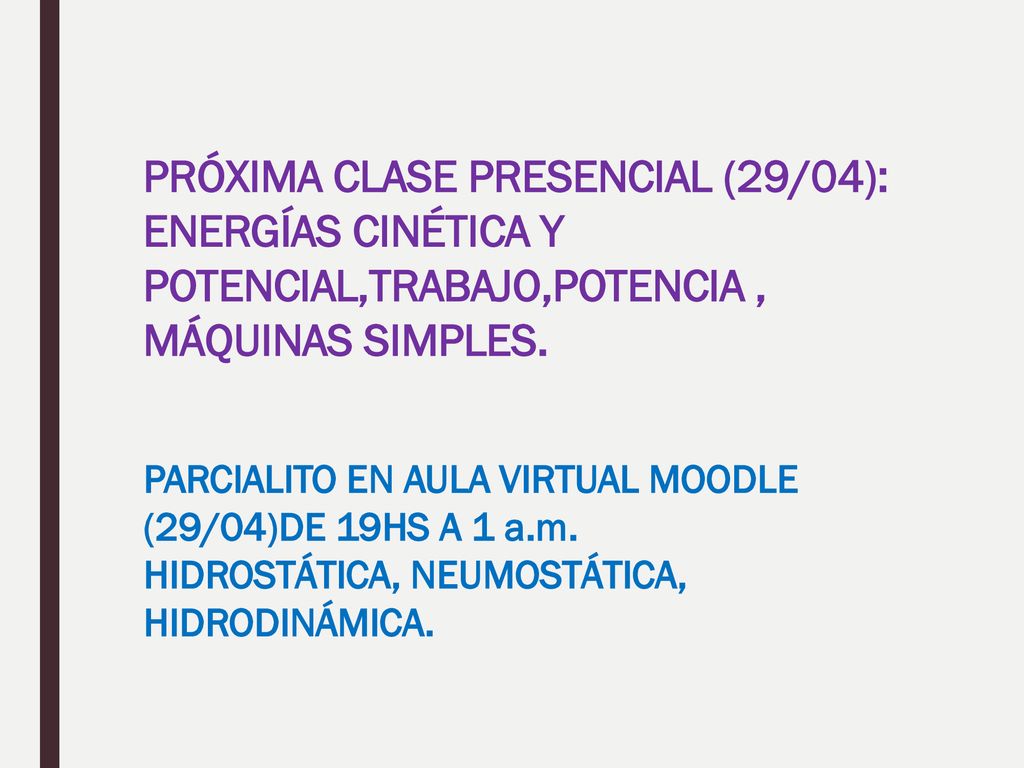

13 PRÓXIMA CLASE PRESENCIAL (29/04):
ENERGÍAS CINÉTICA Y POTENCIAL,TRABAJO,POTENCIA , MÁQUINAS SIMPLES. PARCIALITO EN AULA VIRTUAL MOODLE (29/04)DE 19HS A 1 a.m. HIDROSTÁTICA, NEUMOSTÁTICA, HIDRODINÁMICA.
