1 APAREJO DE PRODUCCIÓN TERMINACIÓN DE POZOS

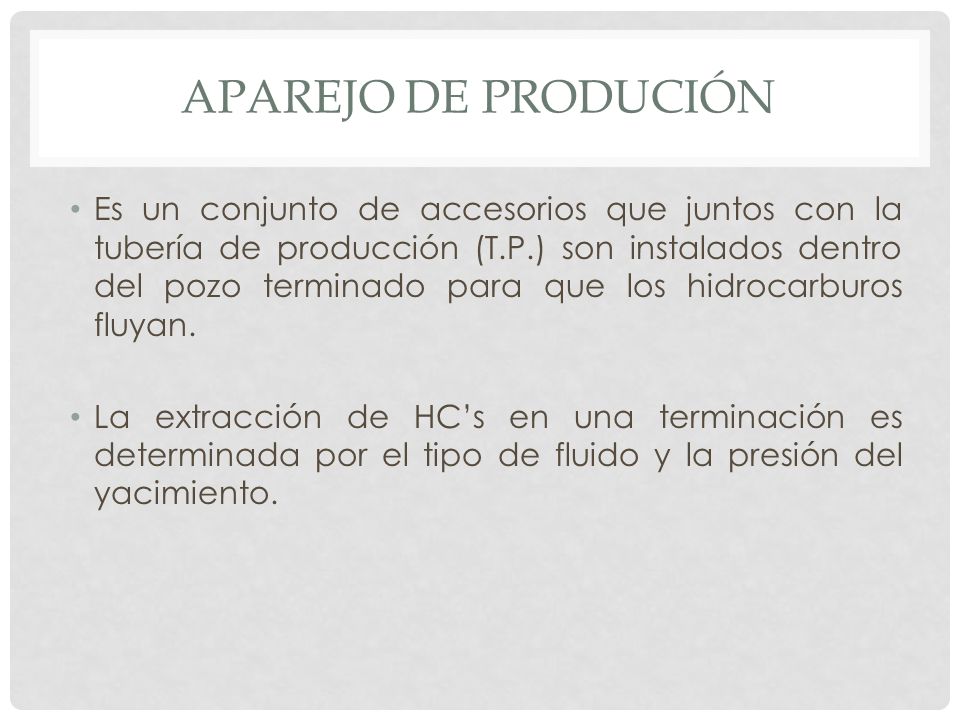

2 APAREJO DE PRODUCIÓN Es un conjunto de accesorios que juntos con la tubería de producción (T.P.) son instalados dentro del pozo terminado para que los hidrocarburos fluyan. La extracción de HC’s en una terminación es determinada por el tipo de fluido y la presión del yacimiento.

3 TIPOS DE INSTALACION DE APAREJOS Abierta: Se emplea en pozos de alta producción, no es recomendable. Semi-Cerrada: Es la mas empleada en nuestro país, permite el aprovechamiento optimo de la energía del yacimiento. Cerrada: Su válvula de retención permite el paso de fluidos en una sola dirección.

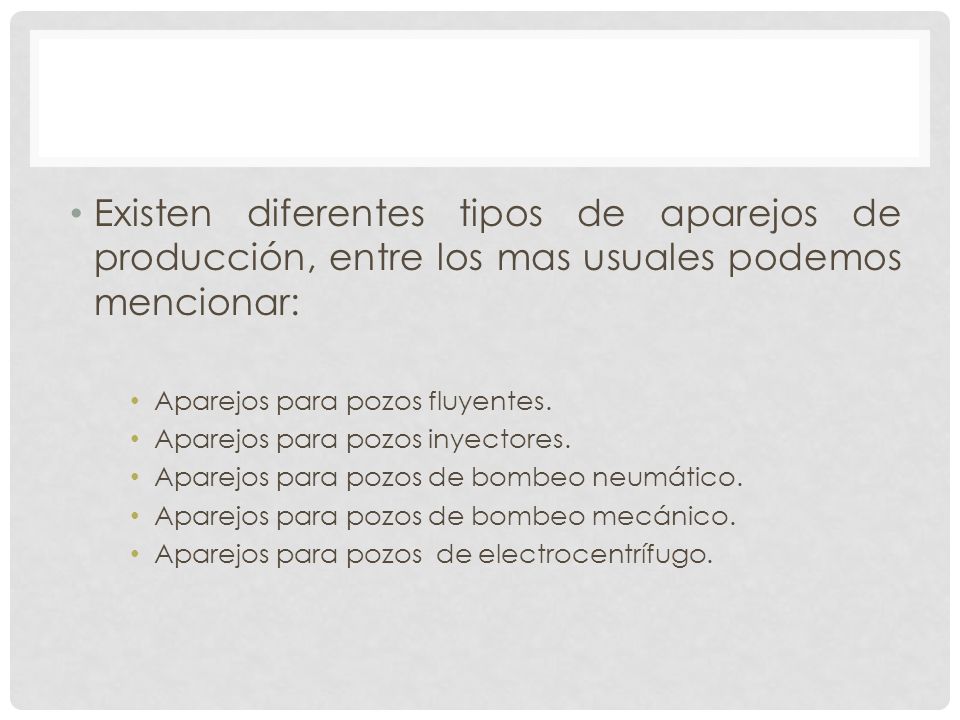

4 Existen diferentes tipos de aparejos de producción, entre los mas usuales podemos mencionar: Aparejos para pozos fluyentes. Aparejos para pozos inyectores. Aparejos para pozos de bombeo neumático. Aparejos para pozos de bombeo mecánico. Aparejos para pozos de electrocentrífugo.

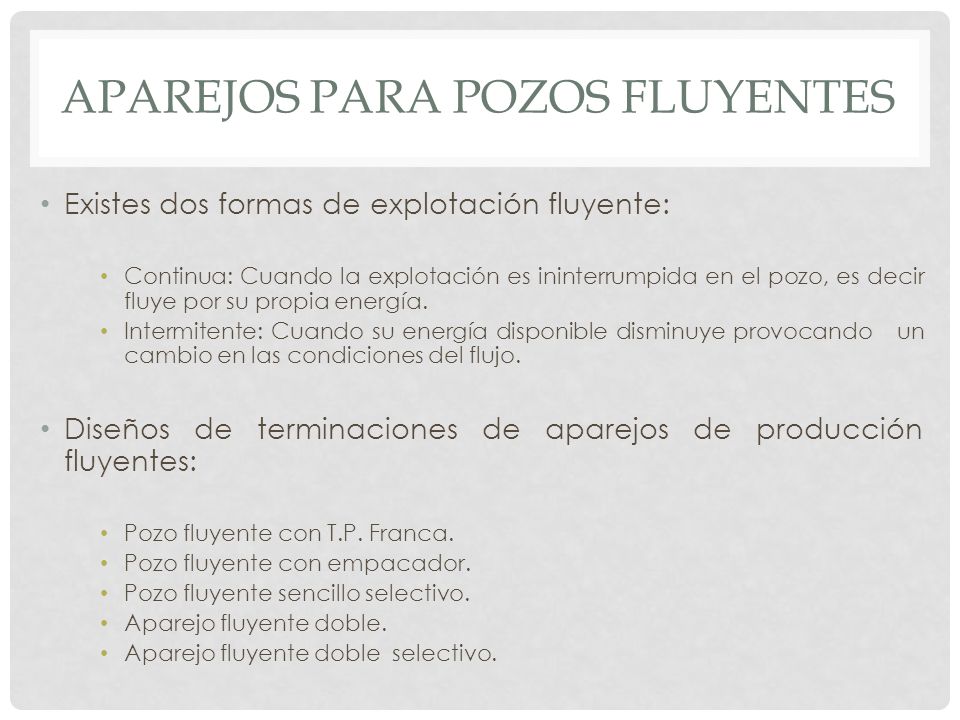

5 APAREJOS PARA POZOS FLUYENTES Existes dos formas de explotación fluyente: Continua: Cuando la explotación es ininterrumpida en el pozo, es decir fluye por su propia energía. Intermitente: Cuando su energía disponible disminuye provocando un cambio en las condiciones del flujo. Diseños de terminaciones de aparejos de producción fluyentes: Pozo fluyente con T.P. Franca. Pozo fluyente con empacador. Pozo fluyente sencillo selectivo. Aparejo fluyente doble. Aparejo fluyente doble selectivo.

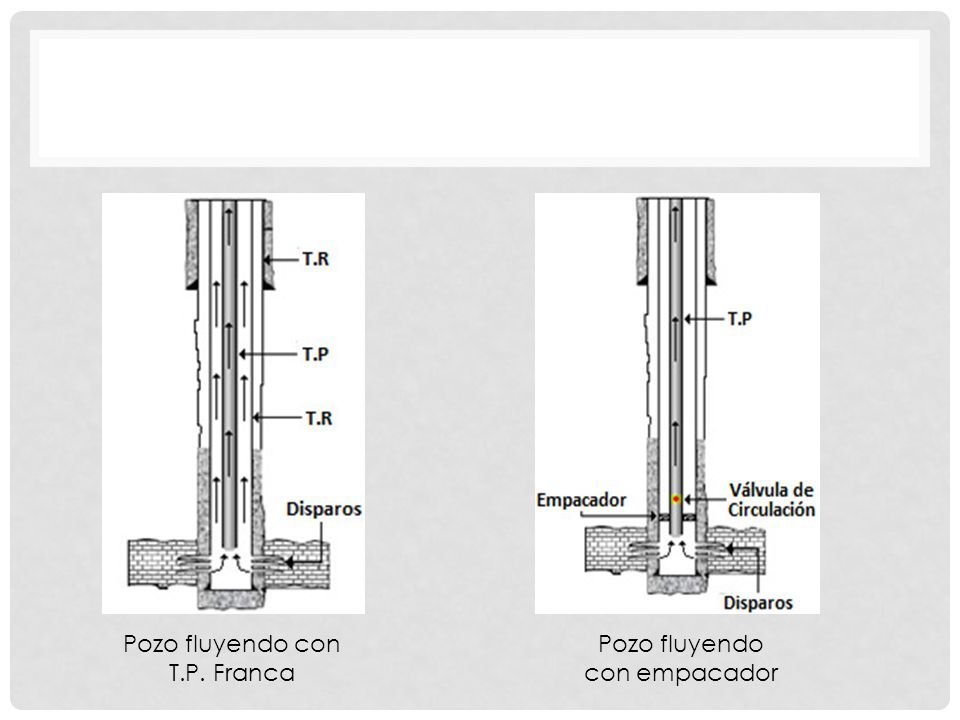

6 Pozo fluyendo con T.P. Franca Pozo fluyendo con empacador

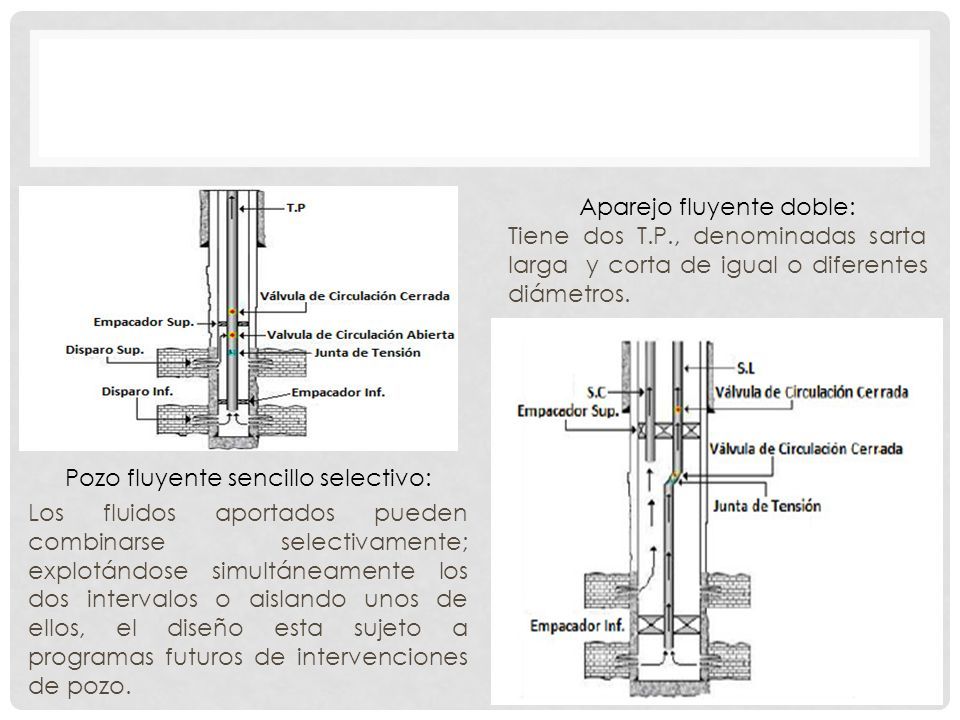

7 Pozo fluyente sencillo selectivo: Los fluidos aportados pueden combinarse selectivamente; explotándose simultáneamente los dos intervalos o aislando unos de ellos, el diseño esta sujeto a programas futuros de intervenciones de pozo. Aparejo fluyente doble: Tiene dos T.P., denominadas sarta larga y corta de igual o diferentes diámetros.

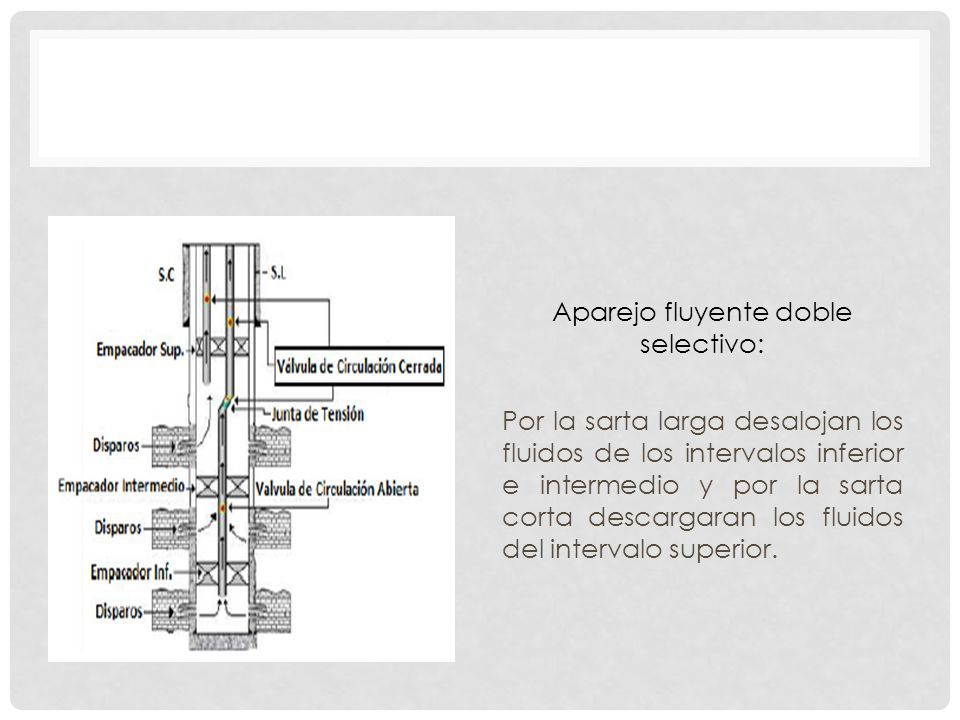

8 Aparejo fluyente doble selectivo: Por la sarta larga desalojan los fluidos de los intervalos inferior e intermedio y por la sarta corta descargaran los fluidos del intervalo superior.
