Nuevas bobinas para válvulas de solenoide EVR/A

Presentación del tema: "Nuevas bobinas para válvulas de solenoide EVR/A"— Transcripción de la presentación:

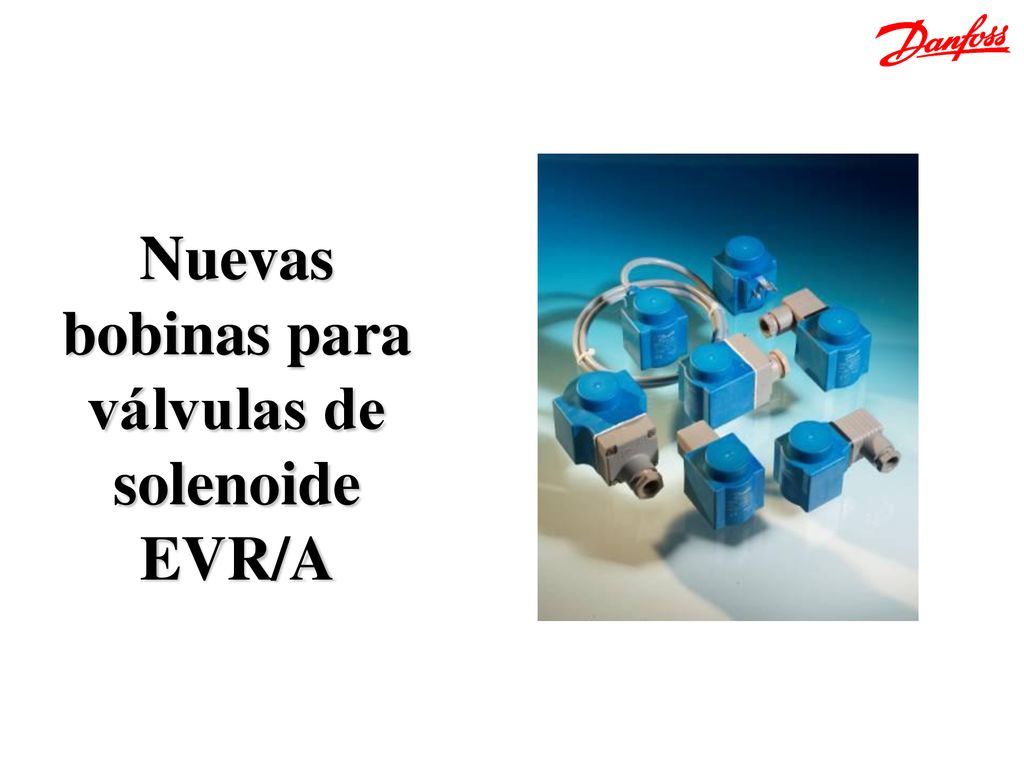

1 Nuevas bobinas para válvulas de solenoide EVR/A

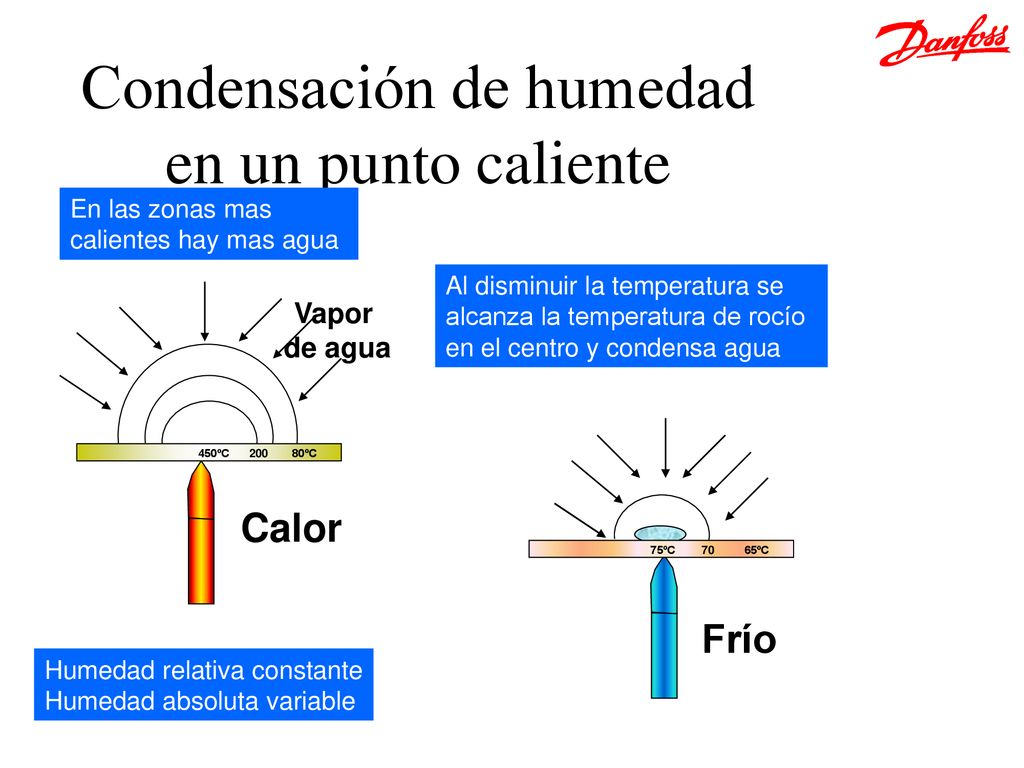

2 Condensación de humedad en un punto caliente
En las zonas mas calientes hay mas agua Al disminuir la temperatura se alcanza la temperatura de rocío en el centro y condensa agua Vapor de agua 200 450ºC 80ºC Calor 70 75ºC 65ºC Frío Humedad relativa constante Humedad absoluta variable

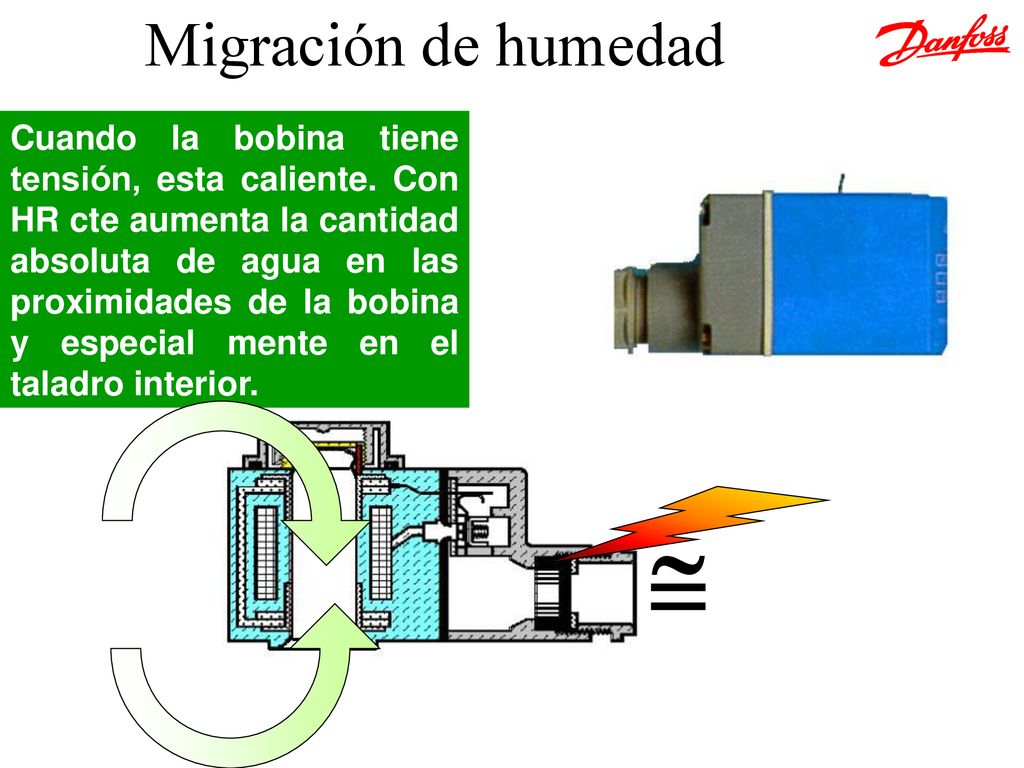

3 Migración de humedad Cuando la bobina tiene tensión, esta caliente. Con HR cte aumenta la cantidad absoluta de agua en las proximidades de la bobina y especial mente en el taladro interior. 

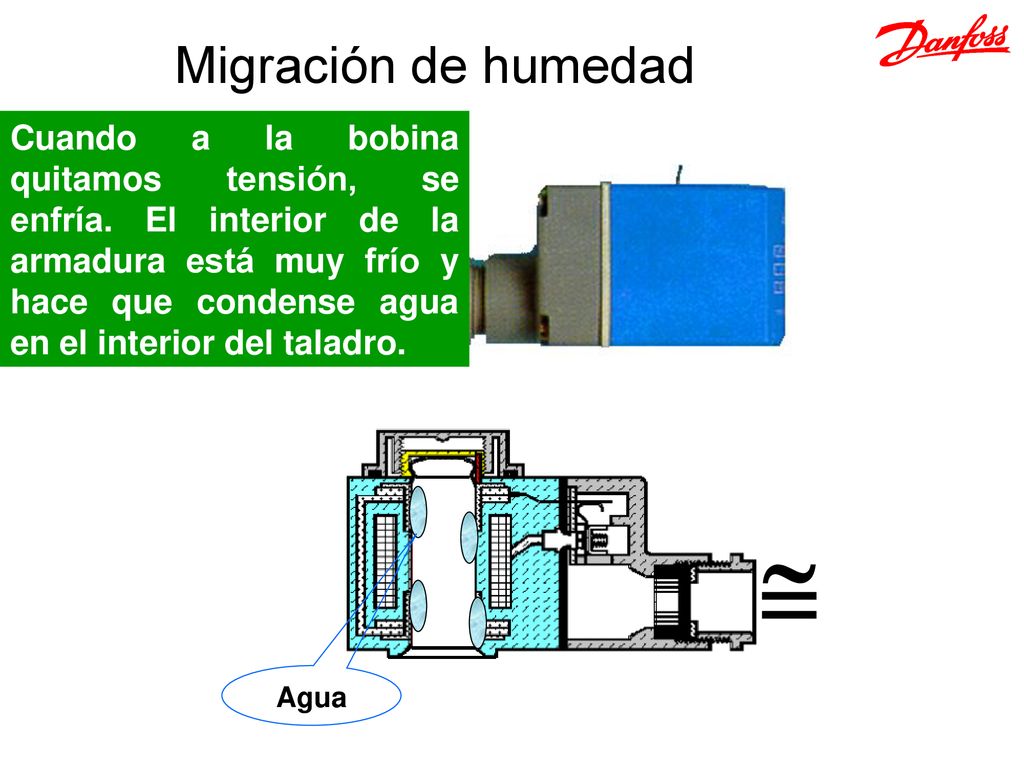

4 Migración de humedad Cuando a la bobina quitamos tensión, se enfría. El interior de la armadura está muy frío y hace que condense agua en el interior del taladro.  Agua

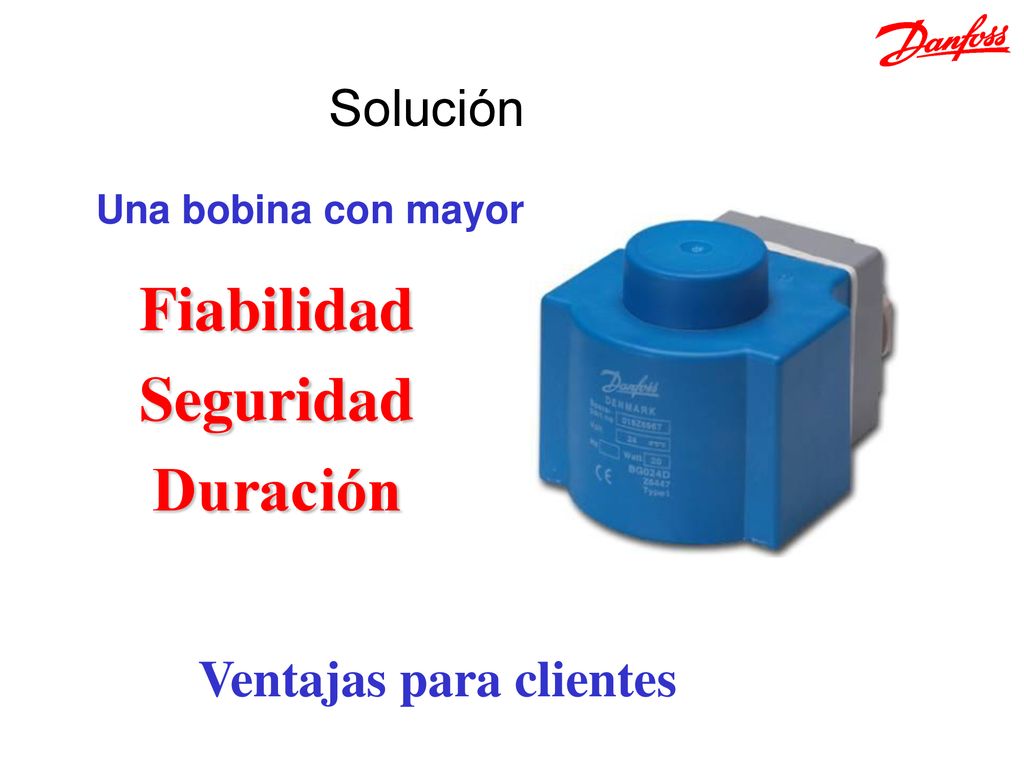

5 Ventajas para clientes
Solución Una bobina con mayor Fiabilidad Seguridad Duración Ventajas para clientes

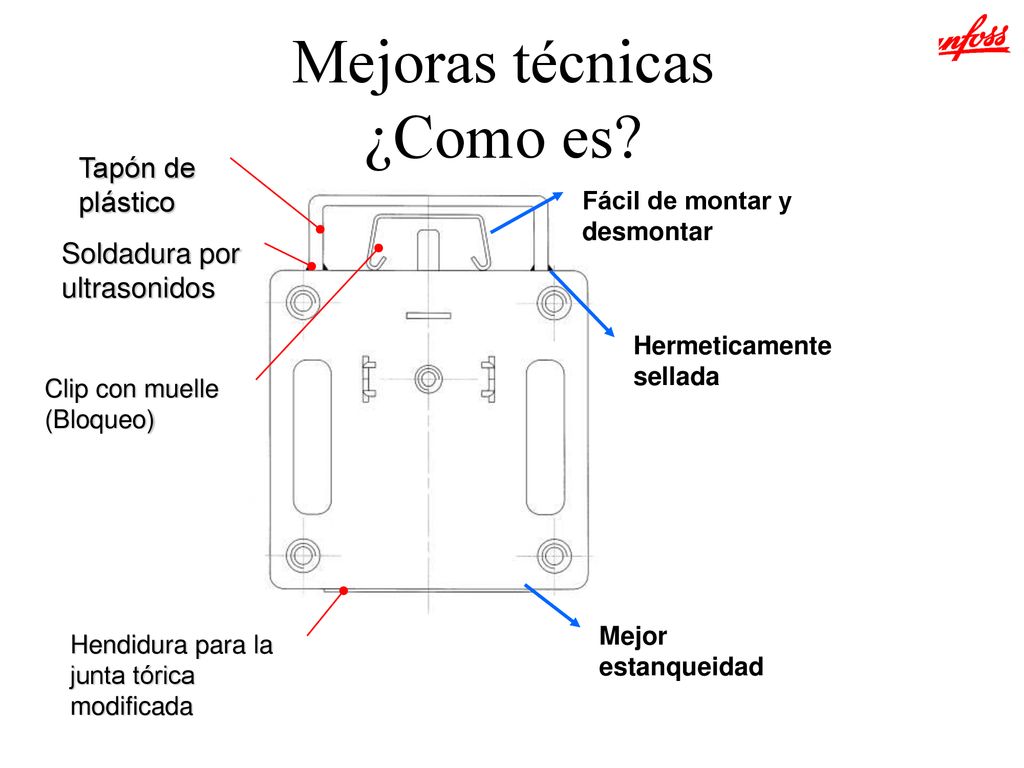

6 Mejoras técnicas ¿Como es?
Tapón de plástico Fácil de montar y desmontar Soldadura por ultrasonidos Hermeticamente sellada Clip con muelle (Bloqueo) Mejor estanqueidad Hendidura para la junta tórica modificada

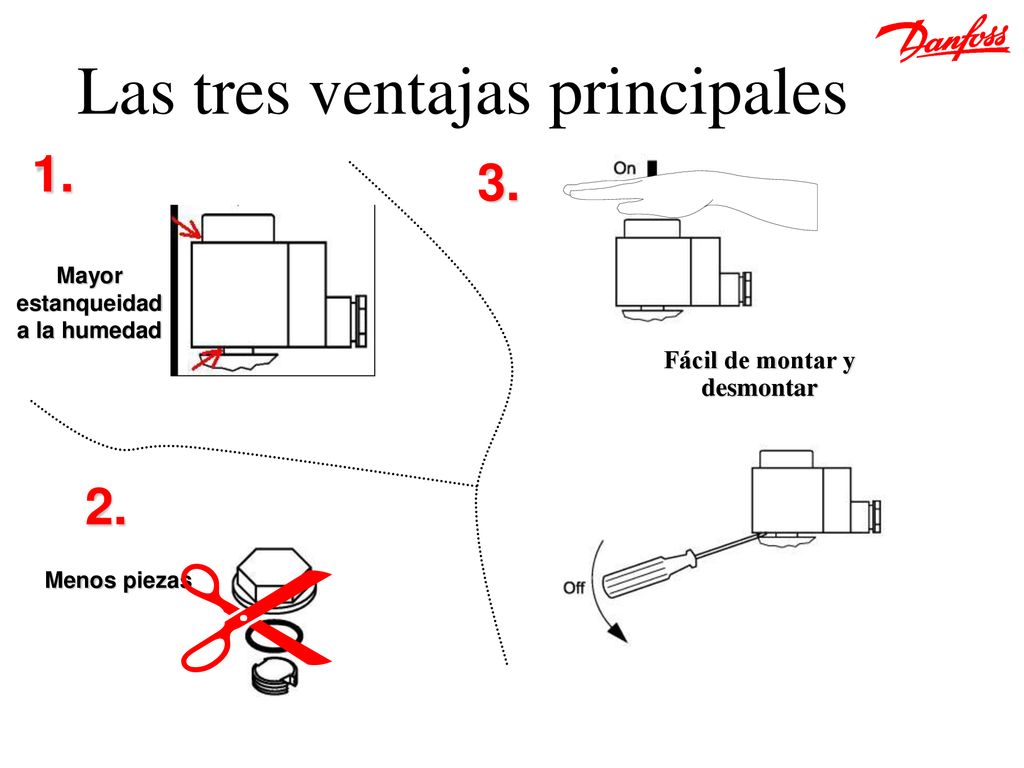

7 Las tres ventajas principales
1. 3. Mayor estanqueidad a la humedad Fácil de montar y desmontar 2.  Menos piezas

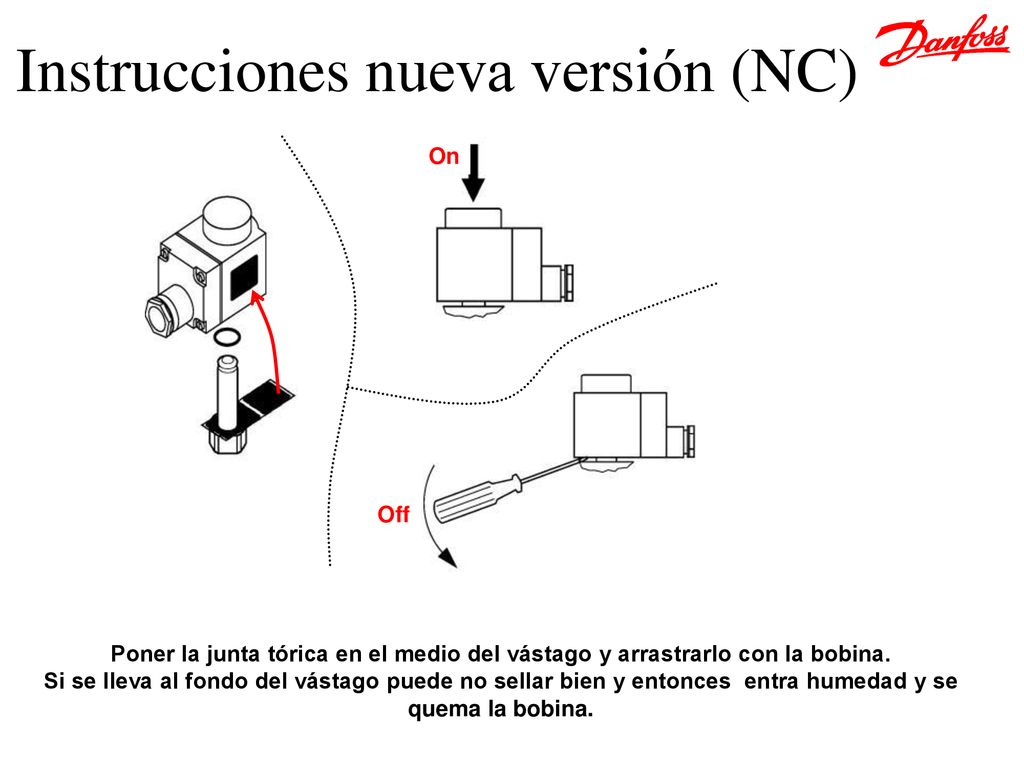

8 Instrucciones nueva versión (NC)
Off Poner la junta tórica en el medio del vástago y arrastrarlo con la bobina. Si se lleva al fondo del vástago puede no sellar bien y entonces entra humedad y se quema la bobina.
