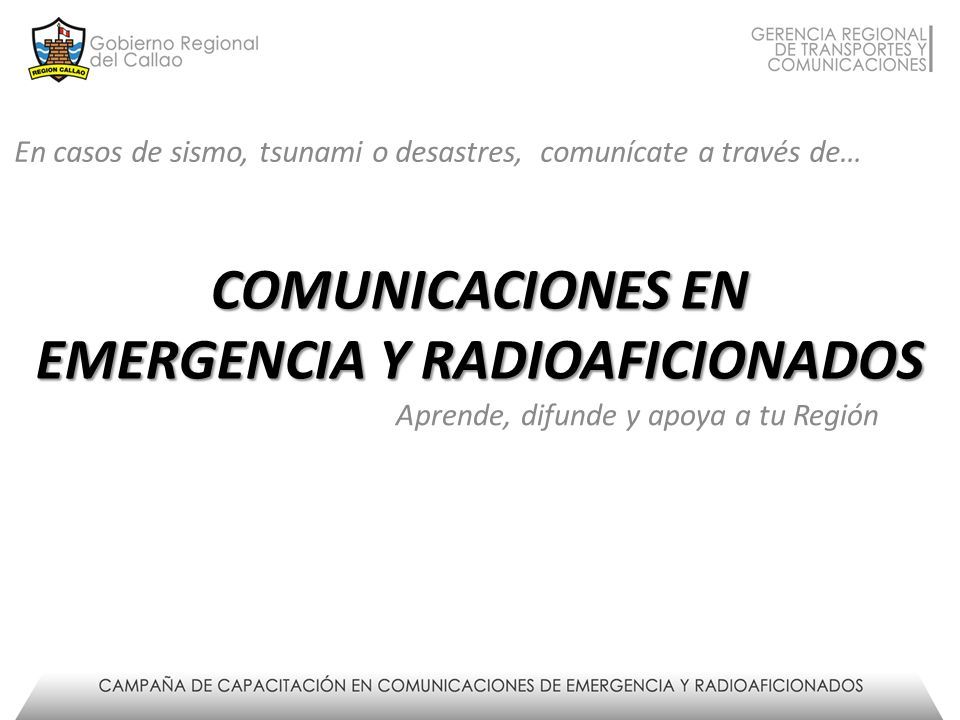

1 COMUNICACIONES EN EMERGENCIA Y RADIOAFICIONADOS En casos de sismo, tsunami o desastres, comunícate a través de… Aprende, difunde y apoya a tu Región

2 Cuando hay terremotos las comunicaciones colapsan

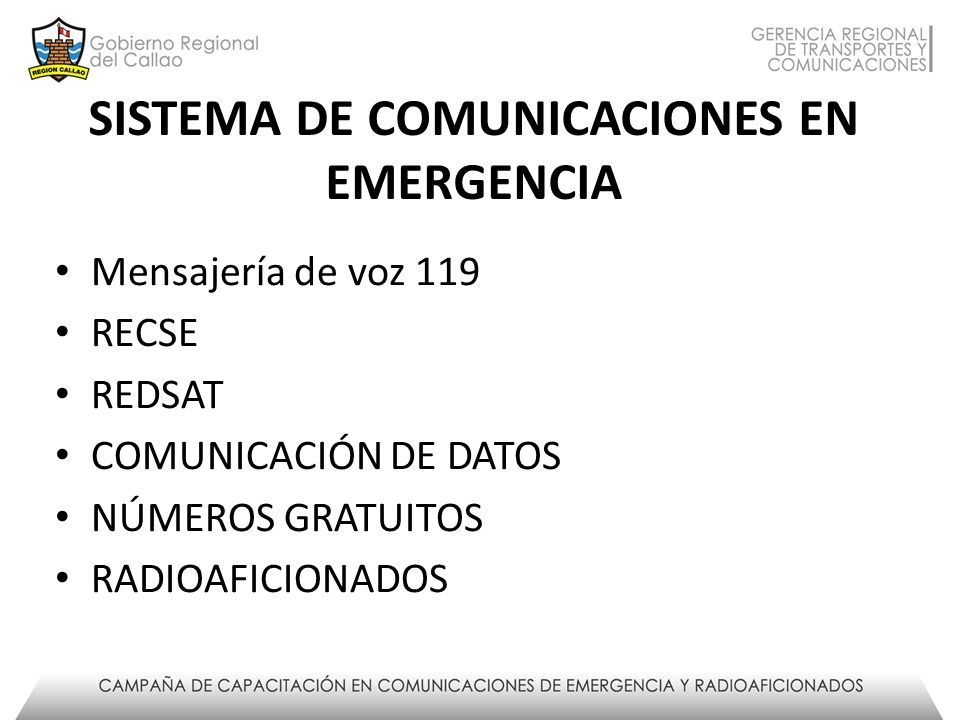

3 SISTEMA DE COMUNICACIONES EN EMERGENCIA Mensajería de voz 119 RECSE REDSAT COMUNICACIÓN DE DATOS NÚMEROS GRATUITOS RADIOAFICIONADOS

4 Mensajería de voz 119 Definición Servicio obligatorio en móviles y fijos locales. Mensaje gratuito y de corta duración a su número.

5 Mensajería de voz 119 Para dejar mensaje de voz o recibir un mensaje de voz se puede hacer desde: – Teléfono fijo – Teléfono móvil – Teléfono satelital

6 Marcación para dejar mensaje de voz Marcación a un fijo: 119+1+TC+SN Ejm: 119+1+01+3651689 Marcación a un móvil: 119+1+SN Ejm: 119 + 1 + 99999999

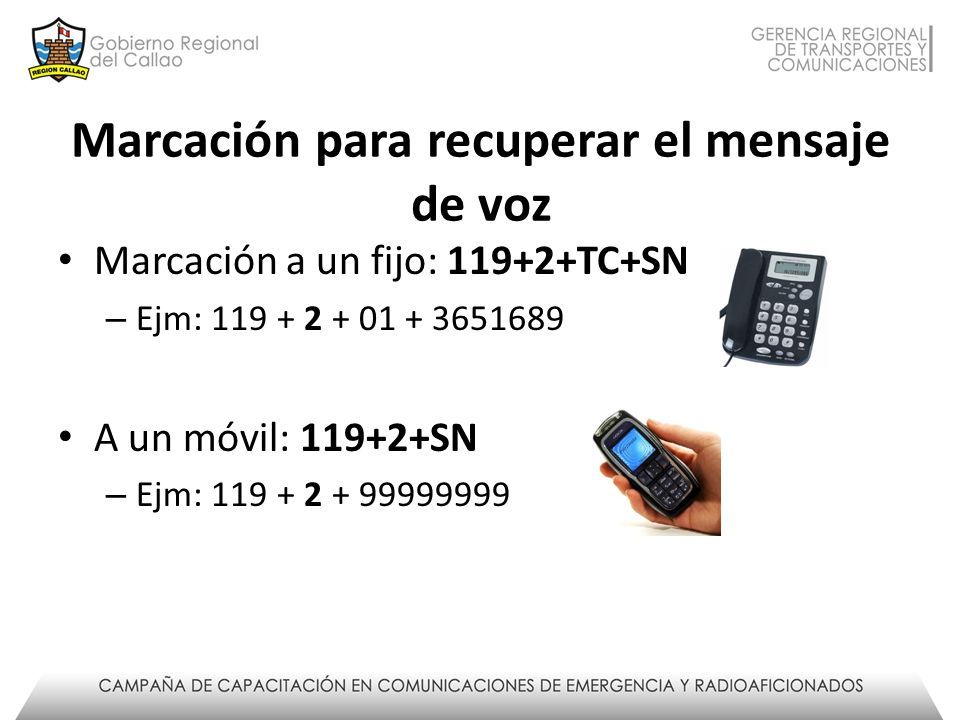

7 Marcación para recuperar el mensaje de voz Marcación a un fijo: 119+2+TC+SN – Ejm: 119 + 2 + 01 + 3651689 A un móvil: 119+2+SN – Ejm: 119 + 2 + 99999999

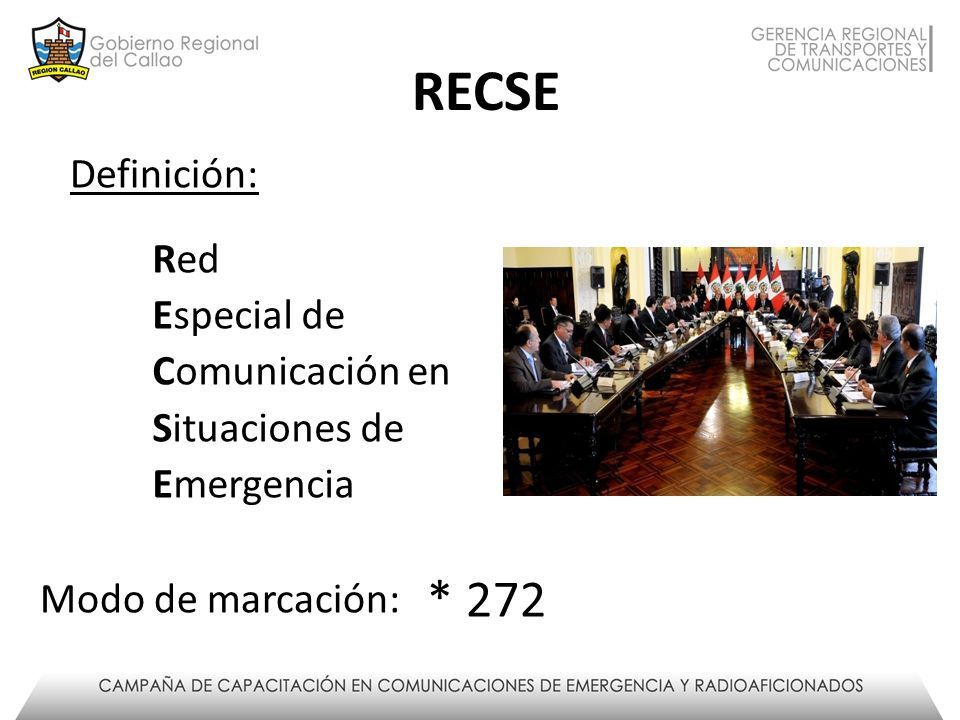

8 RECSE Red Especial de Comunicación en Situaciones de Emergencia Modo de marcación: * 272 Definición:

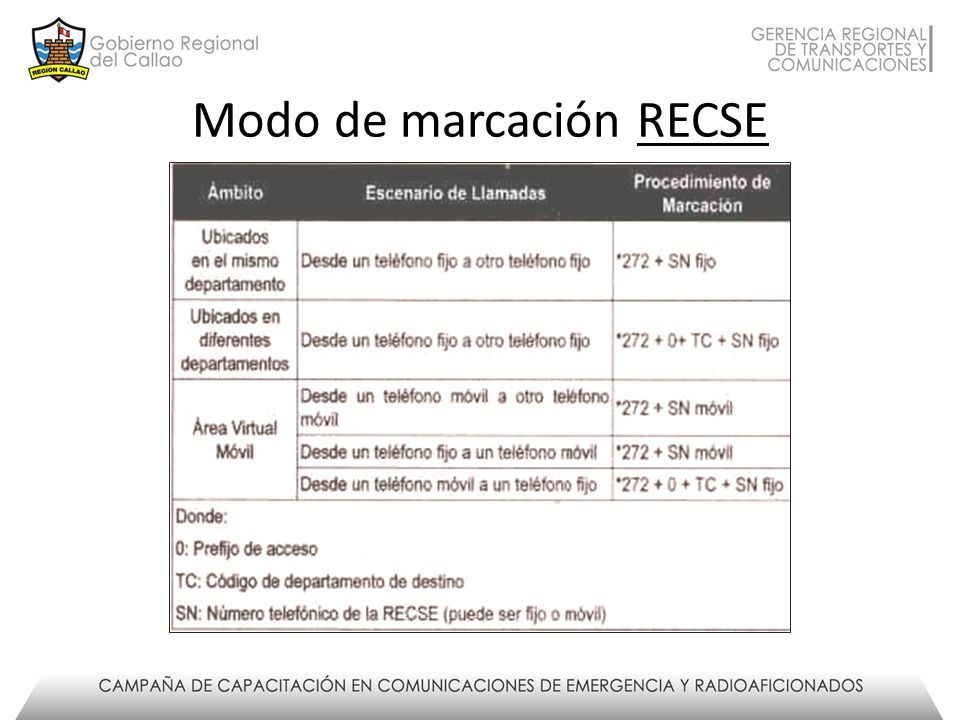

9 Modo de marcación RECSE

10 REDSAT Definición: – Red Satelital de Comunicaciones en Emergencias, de ámbito nacional. – Los terminales satelitales deben de estar con línea de vista al cielo y con la antena desplazada

11 Modo de uso

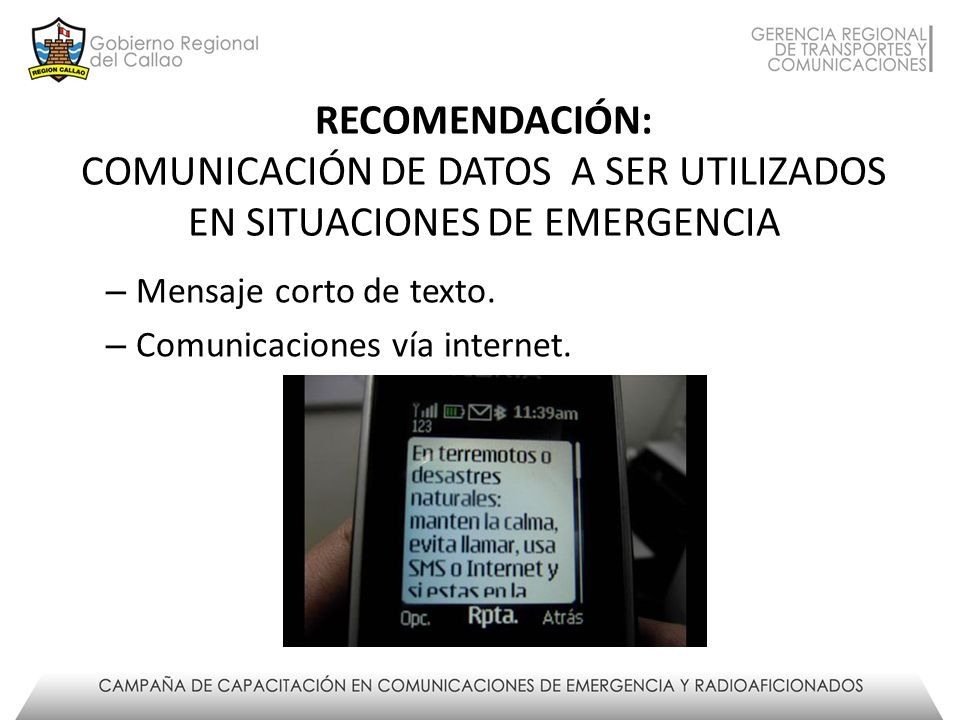

12 RECOMENDACIÓN: COMUNICACIÓN DE DATOS A SER UTILIZADOS EN SITUACIONES DE EMERGENCIA – Mensaje corto de texto. – Comunicaciones vía internet.

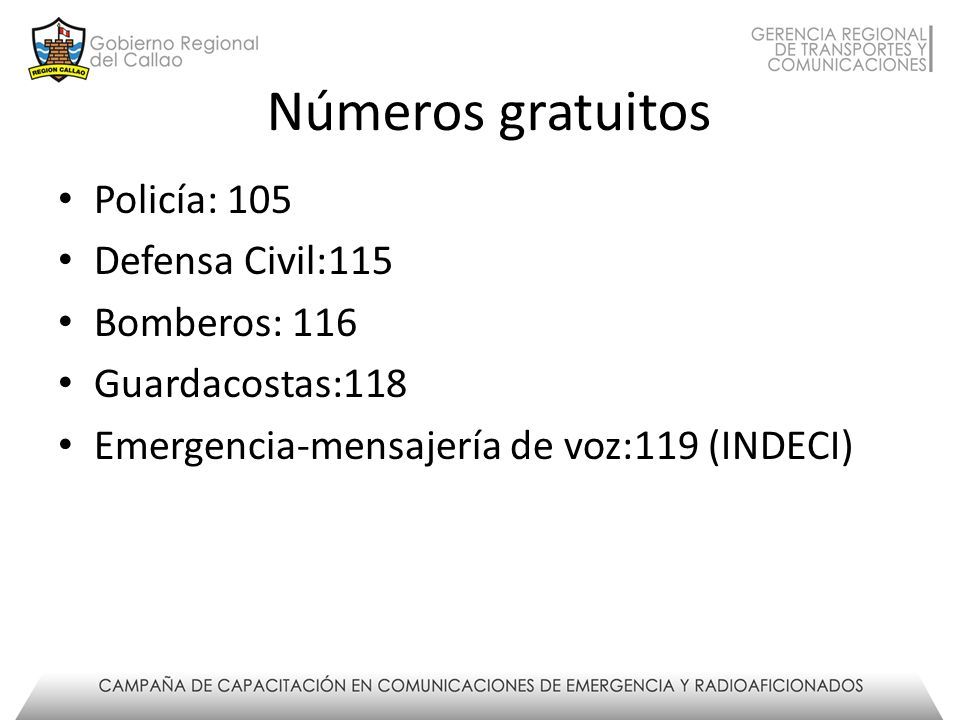

13 Números gratuitos Policía: 105 Defensa Civil:115 Bomberos: 116 Guardacostas:118 Emergencia-mensajería de voz:119 (INDECI)

14 RADIOAFICIONADOS

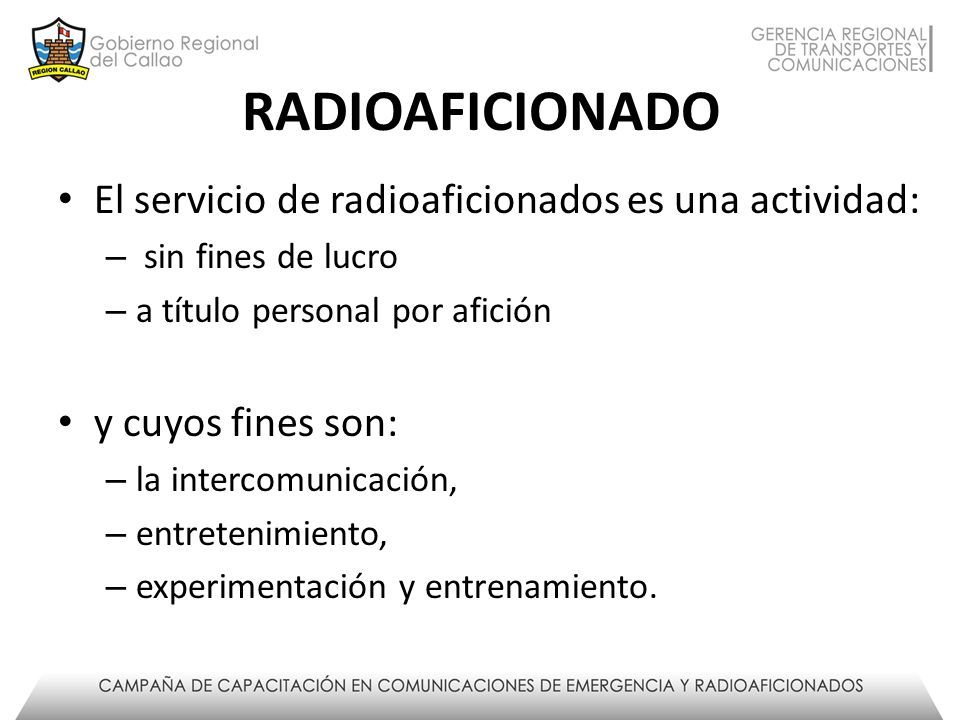

15 RADIOAFICIONADO El servicio de radioaficionados es una actividad: – sin fines de lucro – a título personal por afición y cuyos fines son: – la intercomunicación, – entretenimiento, – experimentación y entrenamiento.

16 Mucha veces debido a la radiodifusión se ha podido obtener medicamentos escasos a nivel local o regional, ya que permite la comunicación internacional. Los radioaficionados sirven a la comunidad, con dedicación, afecto y vocación de servicio con un alto concepto de ética, la amistad y la dignidad humana.

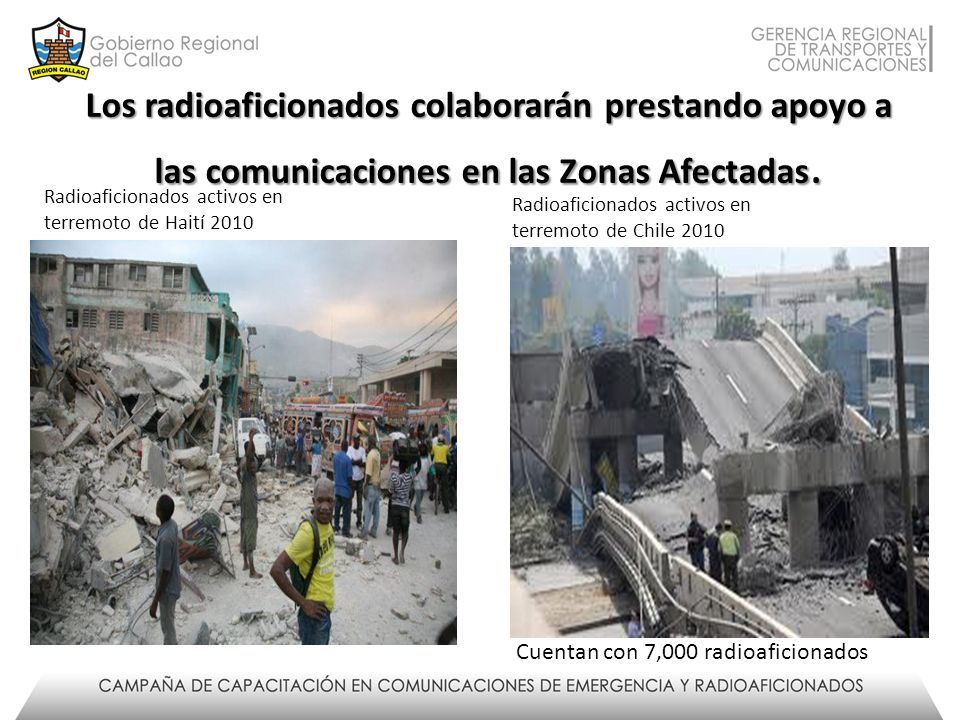

17 Los radioaficionados colaborarán prestando apoyo a las comunicaciones en las Zonas Afectadas. Radioaficionados activos en terremoto de Chile 2010 Radioaficionados activos en terremoto de Haití 2010 Cuentan con 7,000 radioaficionados

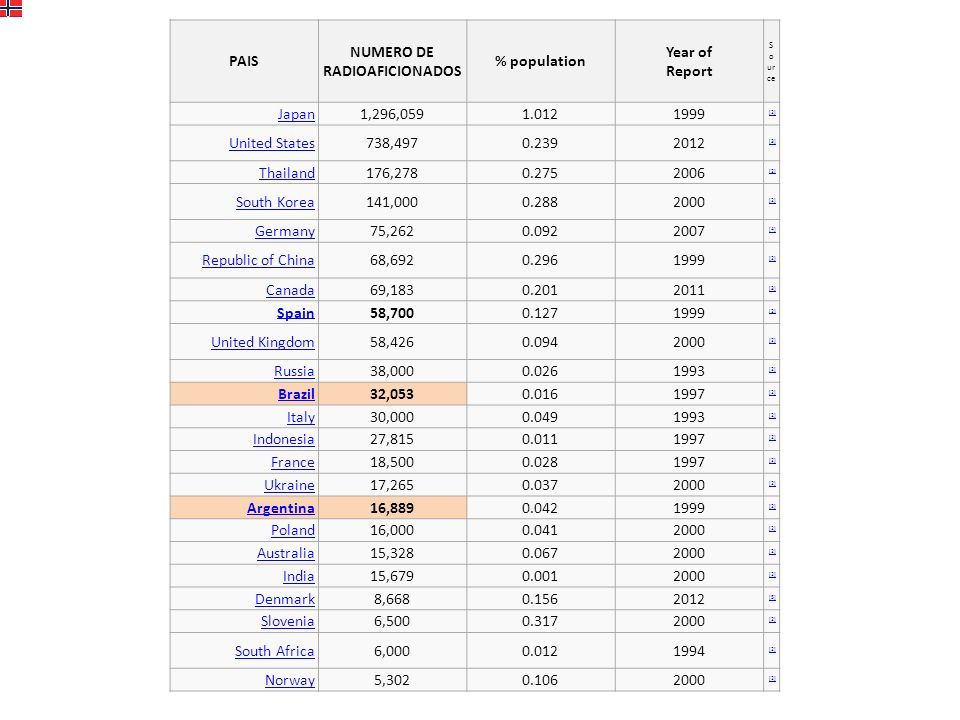

18 PAIS NUMERO DE RADIOAFICIONADOS % population Year of Report S o ur ce Japan 1,296,0591.0121999 [2] United States 738,4970.2392012 [3] Thailand 176,2780.2752006 [2] South Korea 141,0000.2882000 [2] Germany 75,2620.0922007 [4] Republic of China 68,6920.2961999 [2] Canada 69,1830.2012011 [3] Spain 58,7000.1271999 [2] United Kingdom 58,4260.0942000 [2] Russia 38,0000.0261993 [2] Brazil 32,0530.0161997 [2] Italy 30,0000.0491993 [2] Indonesia 27,8150.0111997 [2] France 18,5000.0281997 [2] Ukraine 17,2650.0372000 [2] Argentina 16,8890.0421999 [2] Poland 16,0000.0412000 [2] Australia 15,3280.0672000 [2] India 15,6790.0012000 [2] Denmark 8,6680.1562012 [5] Slovenia 6,5000.3172000 [2] South Africa 6,0000.0121994 [2] Norway 5,3020.1062000 [2]

19 Los radioaficionados colaborarán prestando apoyo a las comunicaciones en las Zonas Afectadas. En el Perú tenemos aproximadamente 300 radioaficionados y en el Callao 11

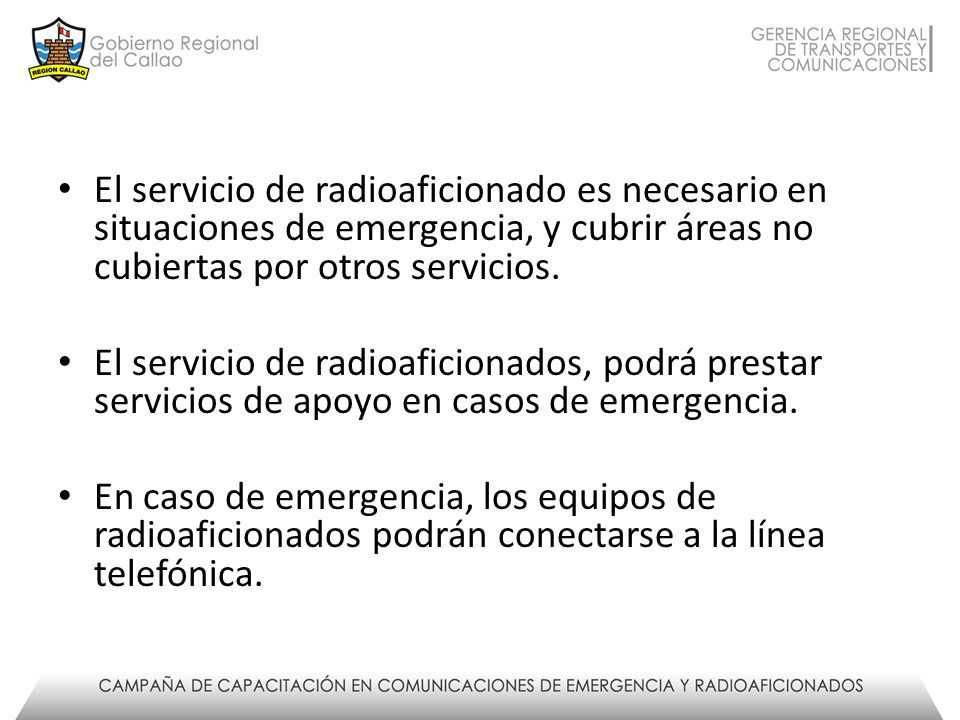

20 El servicio de radioaficionado es necesario en situaciones de emergencia, y cubrir áreas no cubiertas por otros servicios. El servicio de radioaficionados, podrá prestar servicios de apoyo en casos de emergencia. En caso de emergencia, los equipos de radioaficionados podrán conectarse a la línea telefónica.

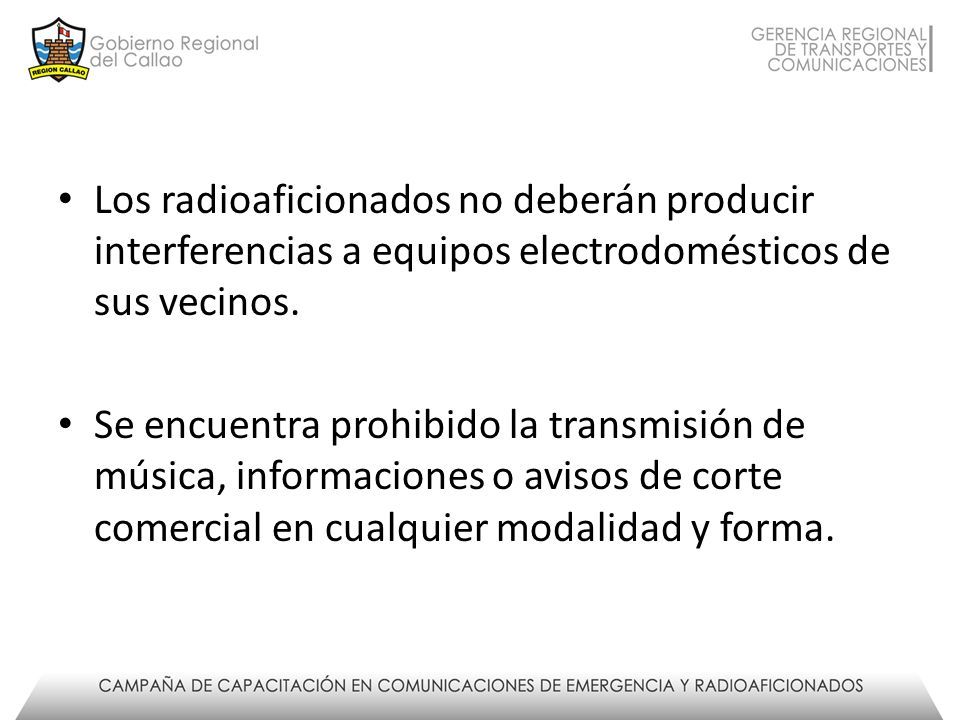

21 Los radioaficionados no deberán producir interferencias a equipos electrodomésticos de sus vecinos. Se encuentra prohibido la transmisión de música, informaciones o avisos de corte comercial en cualquier modalidad y forma.

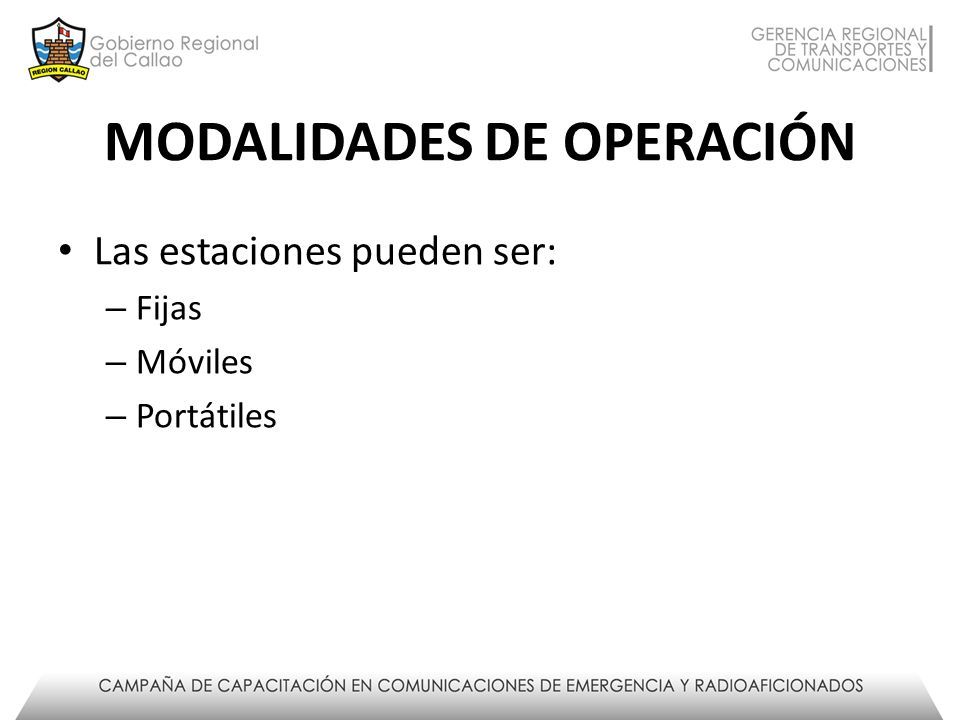

22 MODALIDADES DE OPERACIÓN Las estaciones pueden ser: – Fijas – Móviles – Portátiles

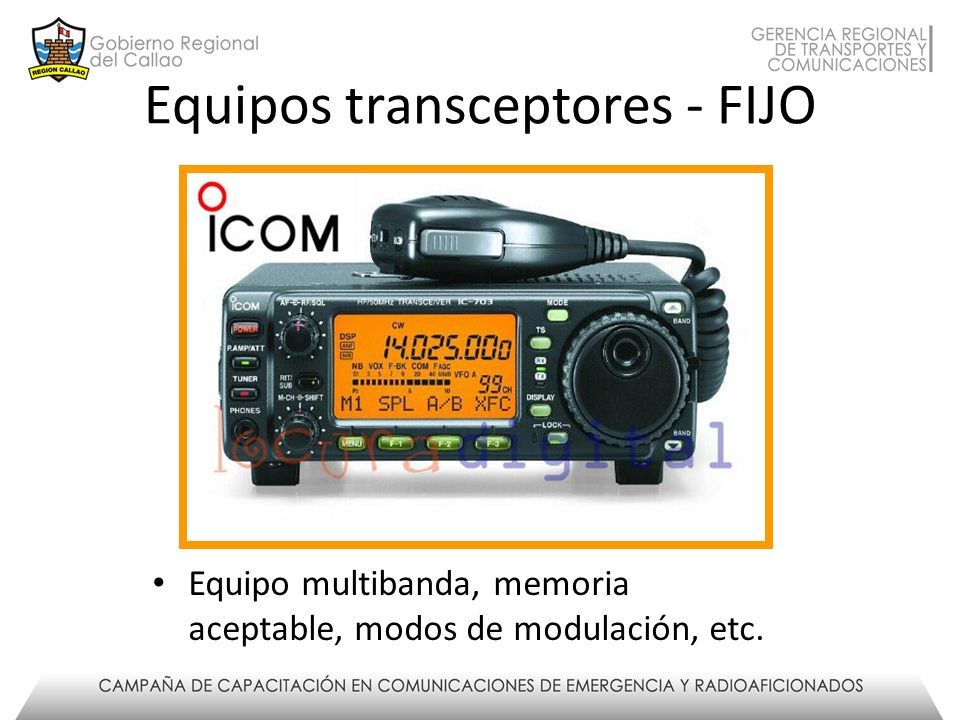

23 Equipos transceptores - FIJO Equipo multibanda, memoria aceptable, modos de modulación, etc.

24 Antenas instaladas en vehículos- Estaciones móviles

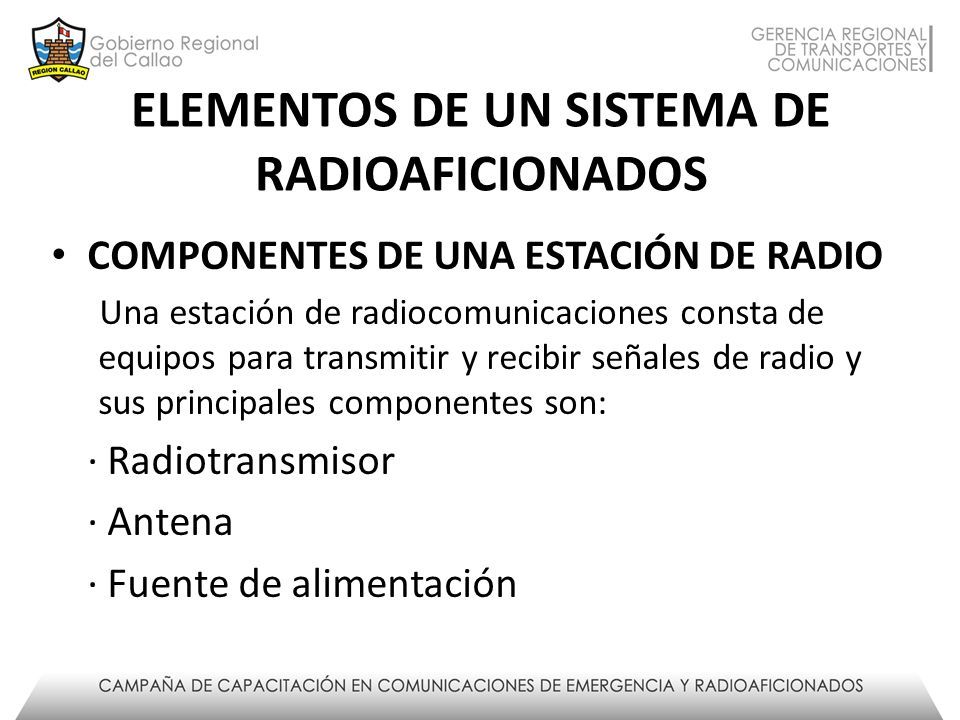

25 ELEMENTOS DE UN SISTEMA DE RADIOAFICIONADOS COMPONENTES DE UNA ESTACIÓN DE RADIO Una estación de radiocomunicaciones consta de equipos para transmitir y recibir señales de radio y sus principales componentes son: · Radiotransmisor · Antena · Fuente de alimentación

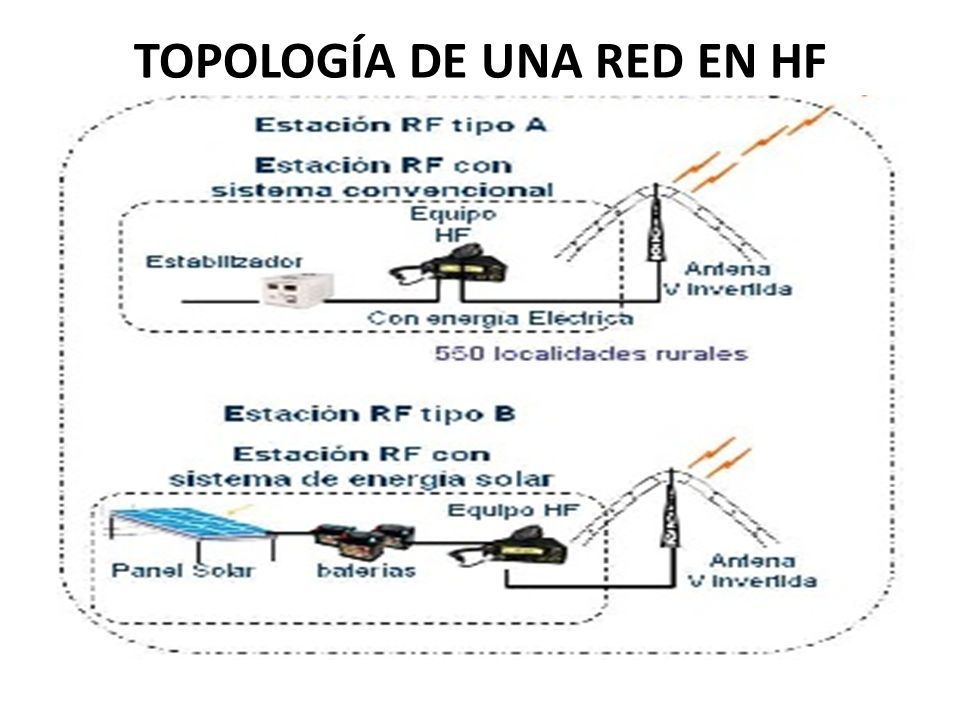

26 TOPOLOGÍA DE UNA RED EN HF

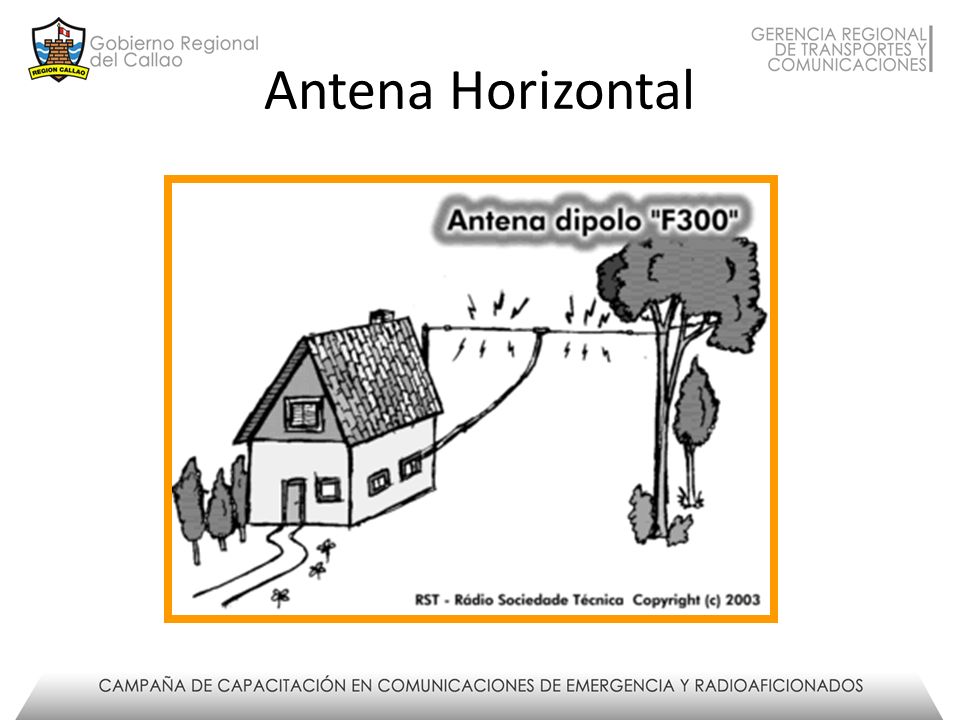

27 Dimensiones de una antena HF

28 Antena Horizontal

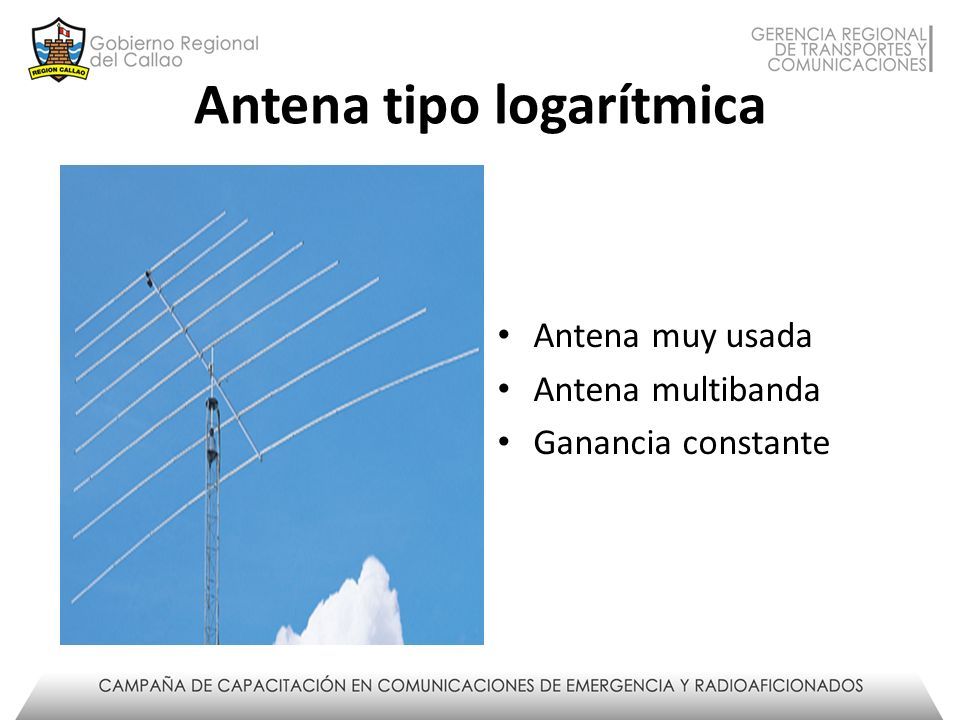

29 Antena tipo logarítmica Antena muy usada Antena multibanda Ganancia constante

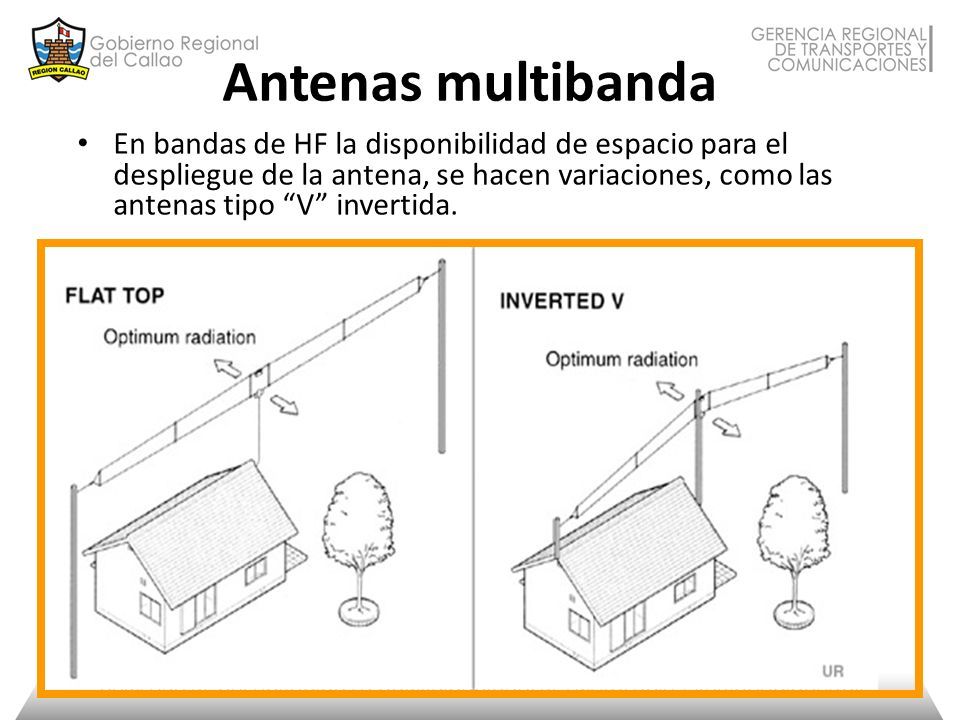

30 Antenas multibanda En bandas de HF la disponibilidad de espacio para el despliegue de la antena, se hacen variaciones, como las antenas tipo “V” invertida.

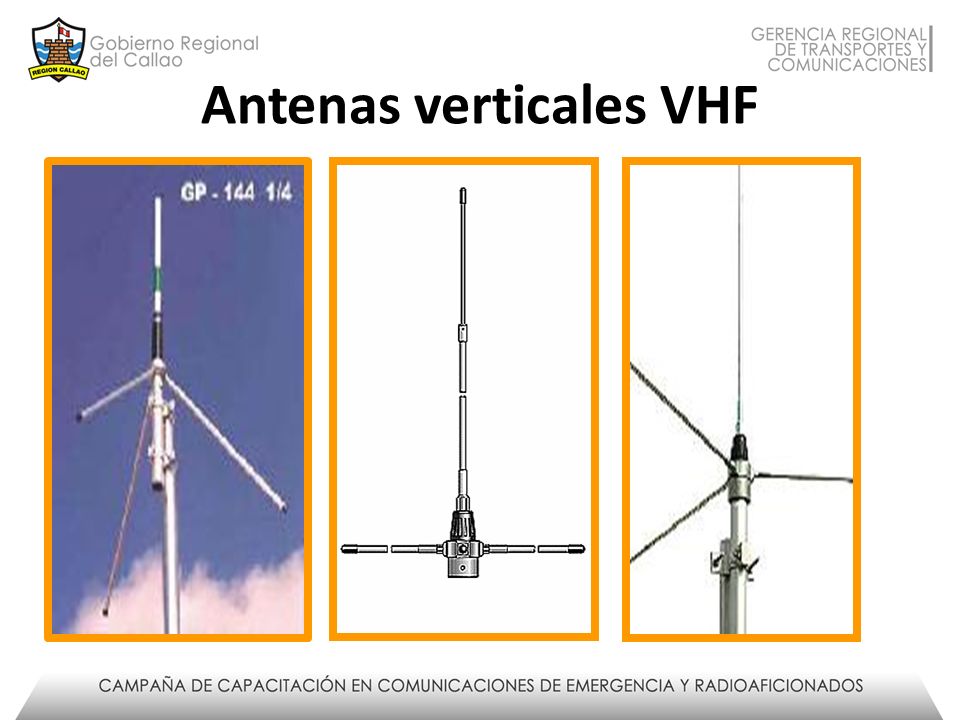

31 Antenas verticales VHF

32 CLASIFICACIÓN DE EMISIÓN

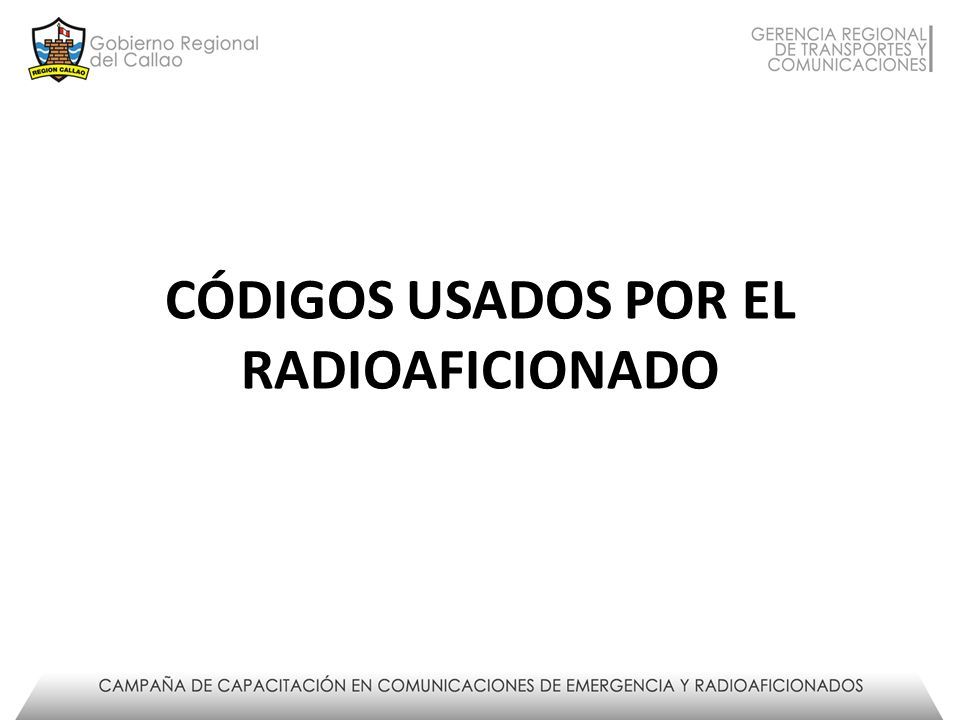

33 CÓDIGOS USADOS POR EL RADIOAFICIONADO

34 CÓDIGO FONÉTICO

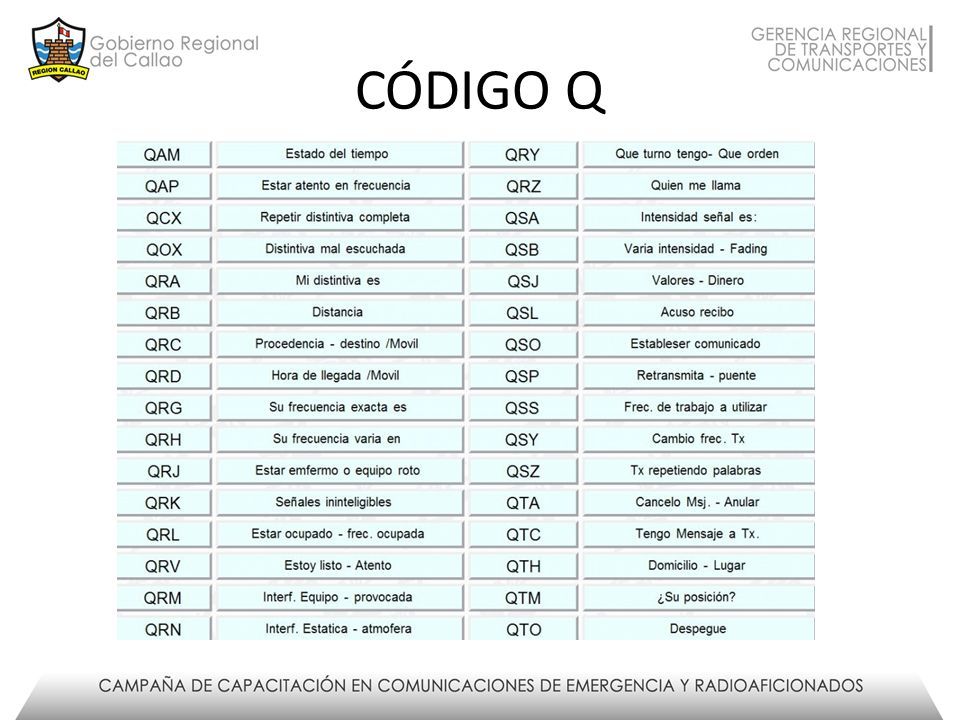

35 CÓDIGO Q

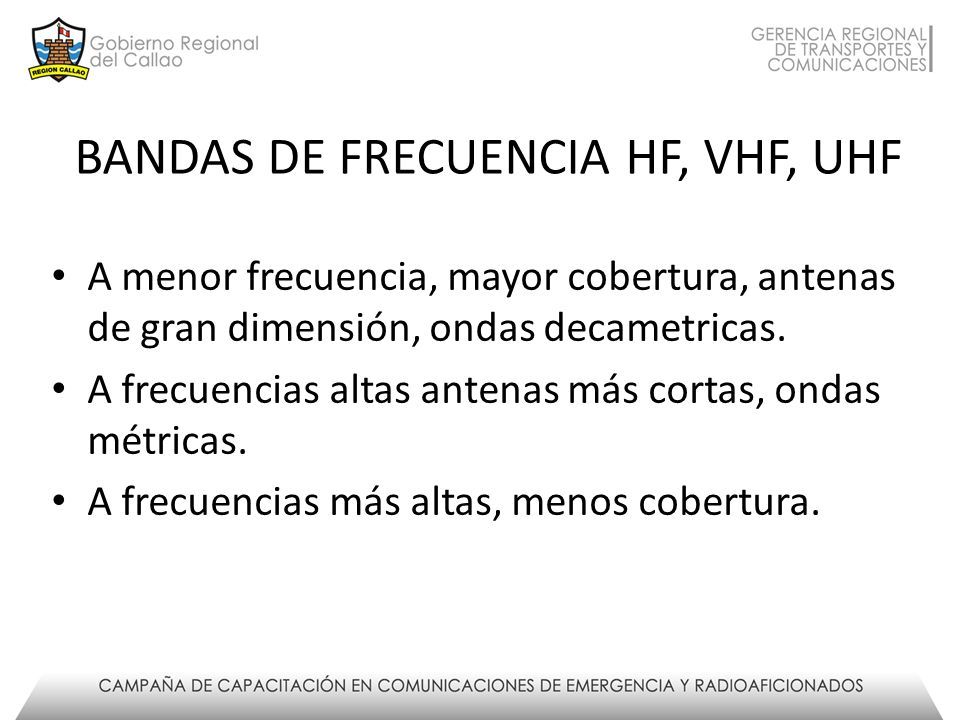

36 BANDAS DE FRECUENCIA HF, VHF, UHF A menor frecuencia, mayor cobertura, antenas de gran dimensión, ondas decametricas. A frecuencias altas antenas más cortas, ondas métricas. A frecuencias más altas, menos cobertura.

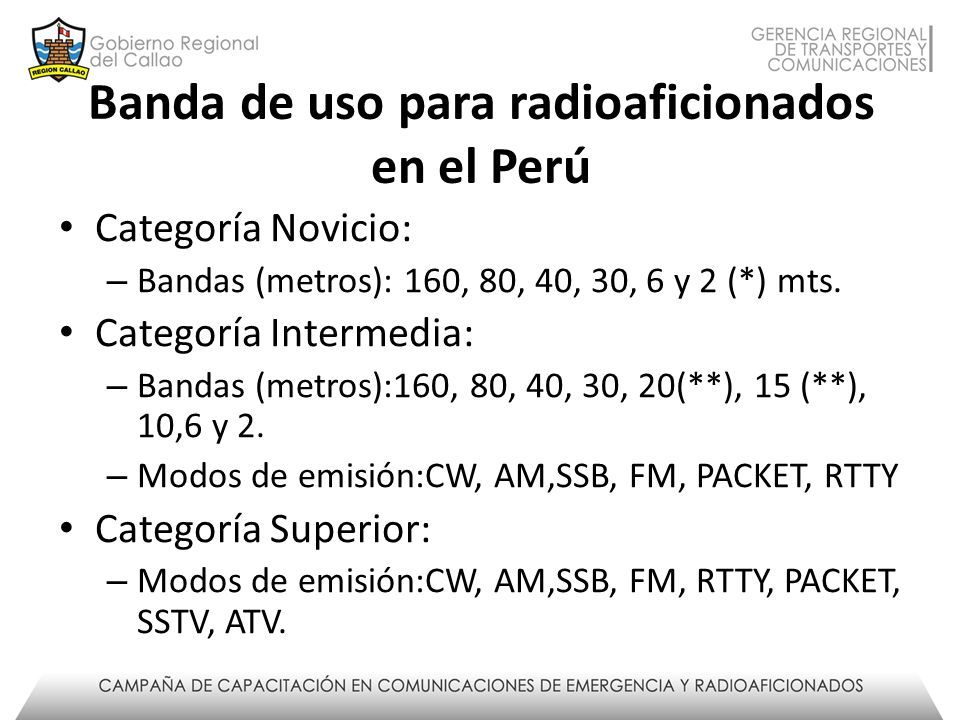

37 Banda de uso para radioaficionados en el Perú Categoría Novicio: – Bandas (metros): 160, 80, 40, 30, 6 y 2 (*) mts. Categoría Intermedia: – Bandas (metros):160, 80, 40, 30, 20(**), 15 (**), 10,6 y 2. – Modos de emisión:CW, AM,SSB, FM, PACKET, RTTY Categoría Superior: – Modos de emisión:CW, AM,SSB, FM, RTTY, PACKET, SSTV, ATV.

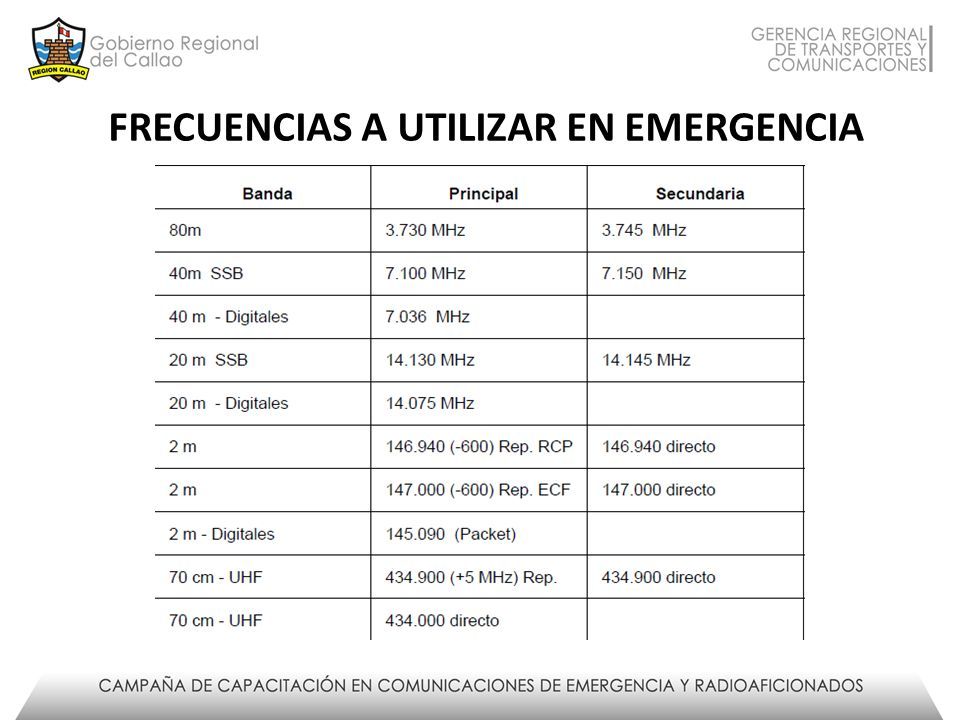

38 FRECUENCIAS A UTILIZAR EN EMERGENCIA

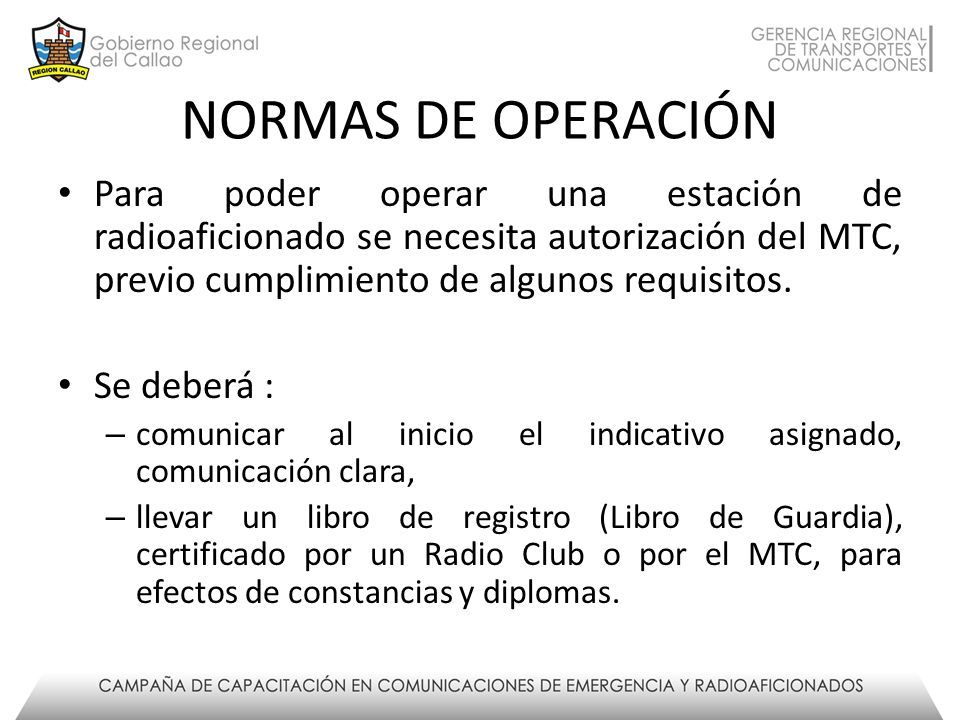

39 NORMAS DE OPERACIÓN Para poder operar una estación de radioaficionado se necesita autorización del MTC, previo cumplimiento de algunos requisitos. Se deberá : – comunicar al inicio el indicativo asignado, comunicación clara, – llevar un libro de registro (Libro de Guardia), certificado por un Radio Club o por el MTC, para efectos de constancias y diplomas.

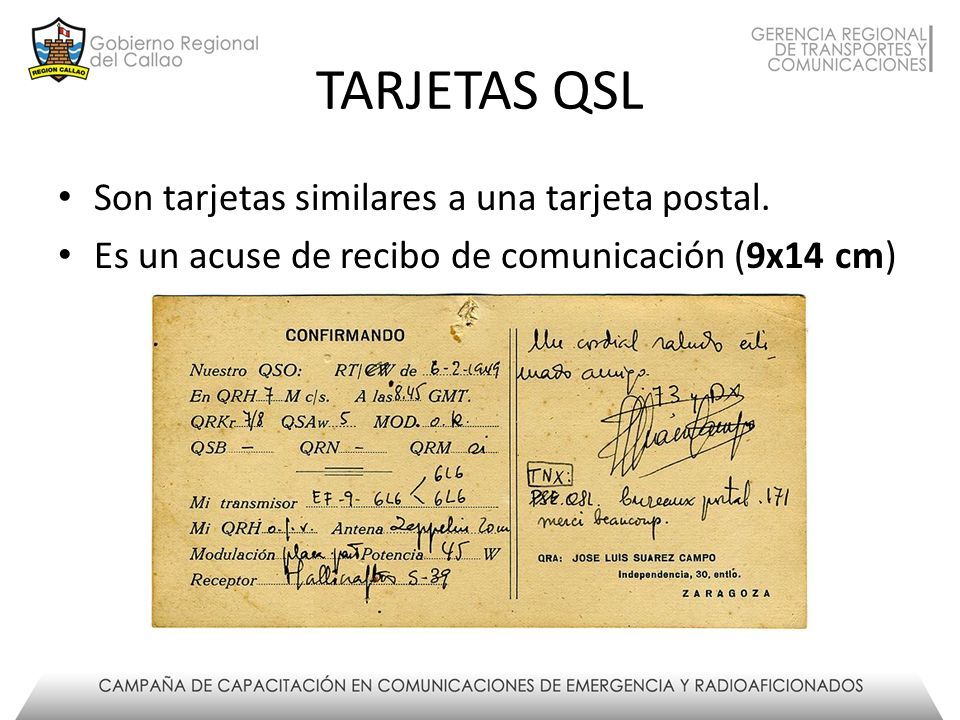

40 TARJETAS QSL Son tarjetas similares a una tarjeta postal. Es un acuse de recibo de comunicación (9x14 cm)

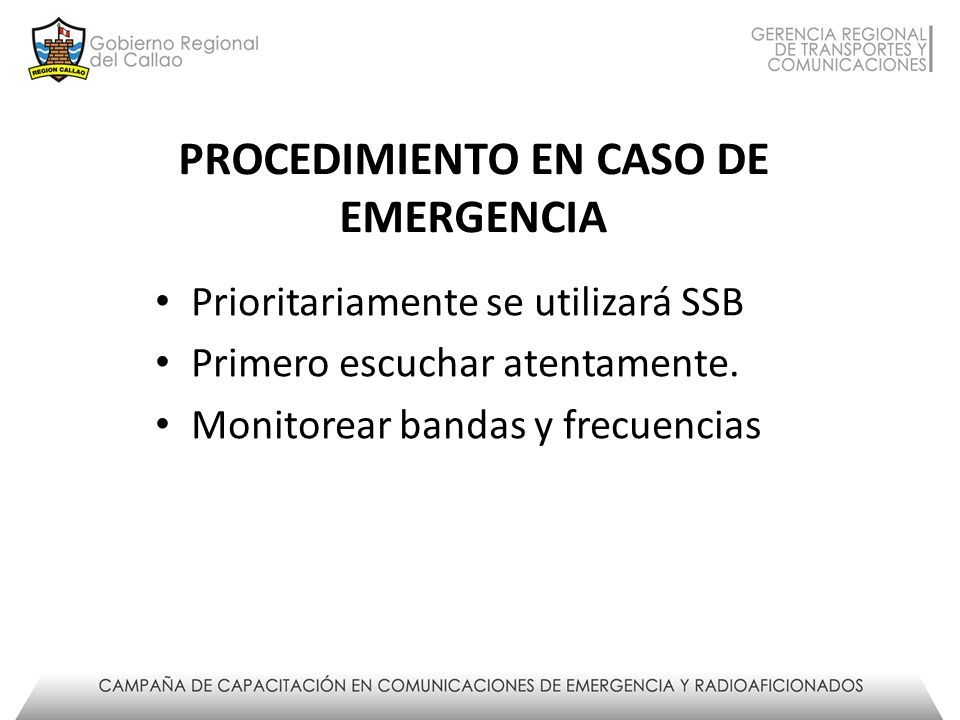

41 PROCEDIMIENTO EN CASO DE EMERGENCIA Prioritariamente se utilizará SSB Primero escuchar atentamente. Monitorear bandas y frecuencias

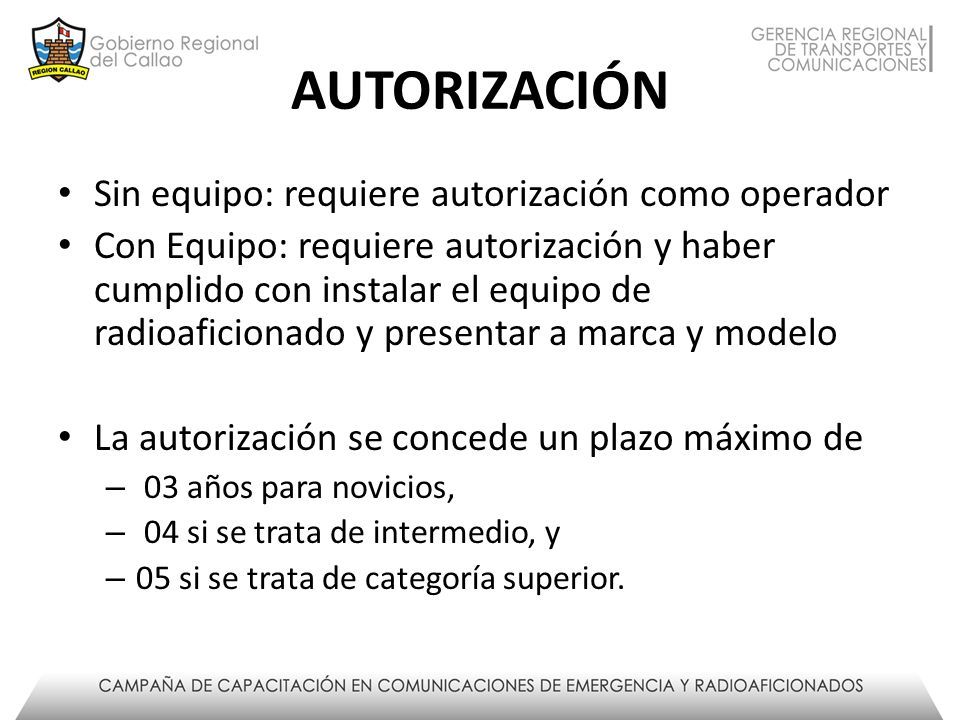

42 AUTORIZACIÓN Sin equipo: requiere autorización como operador Con Equipo: requiere autorización y haber cumplido con instalar el equipo de radioaficionado y presentar a marca y modelo La autorización se concede un plazo máximo de – 03 años para novicios, – 04 si se trata de intermedio, y – 05 si se trata de categoría superior.

43 CARACTERÍSTICAS DE LAS CATEGORÍAS NOVICIO.- Estaciones de clase “C”, potencia máxima de 100W, banda correspondiente, según PNAF. INTERMEDIO.- Estaciones de clase “B” potencia máxima de 250W., y en la banda correspondiente. SUPERIOR.- Clase “A”, potencia máxima de 1000W, en todas las bandas asignadas

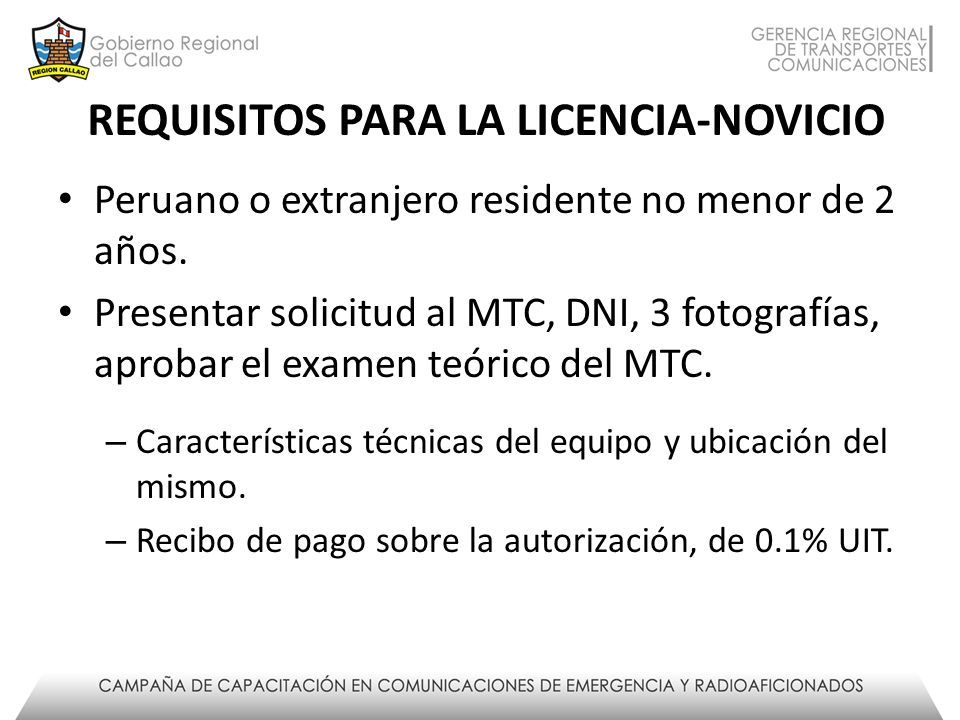

44 REQUISITOS PARA LA LICENCIA-NOVICIO Peruano o extranjero residente no menor de 2 años. Presentar solicitud al MTC, DNI, 3 fotografías, aprobar el examen teórico del MTC. – Características técnicas del equipo y ubicación del mismo. – Recibo de pago sobre la autorización, de 0.1% UIT.

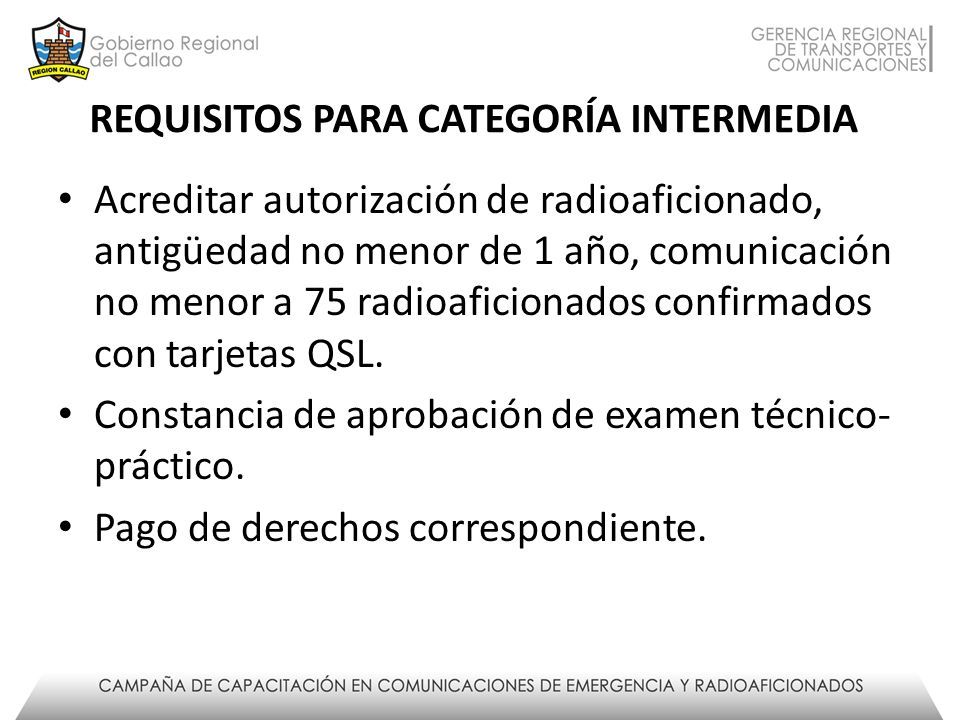

45 REQUISITOS PARA CATEGORÍA INTERMEDIA Acreditar autorización de radioaficionado, antigüedad no menor de 1 año, comunicación no menor a 75 radioaficionados confirmados con tarjetas QSL. Constancia de aprobación de examen técnico- práctico. Pago de derechos correspondiente.

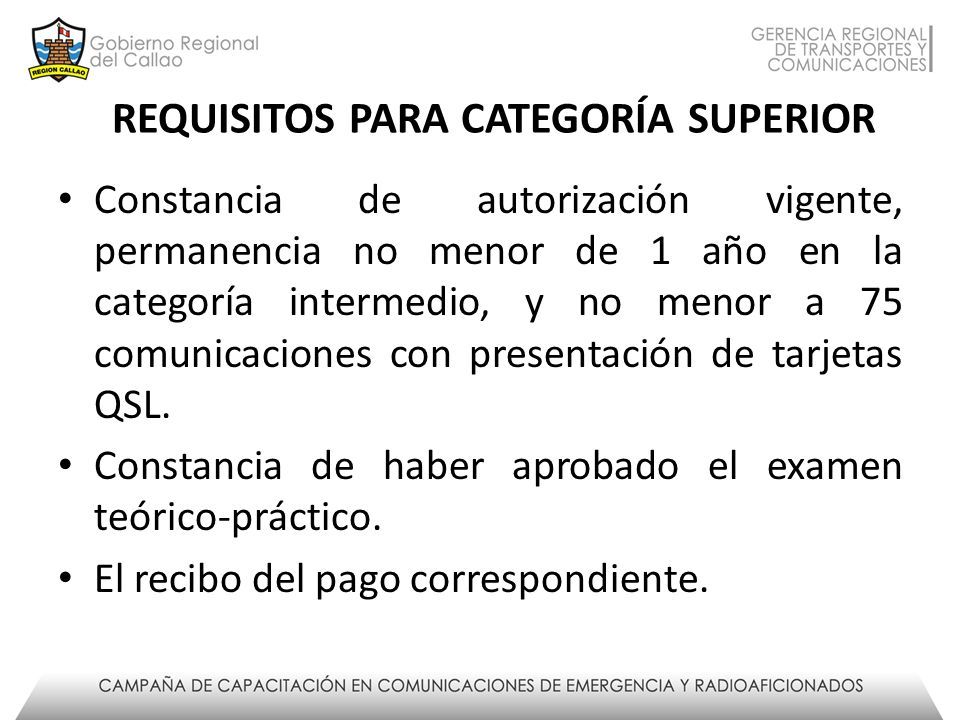

46 REQUISITOS PARA CATEGORÍA SUPERIOR Constancia de autorización vigente, permanencia no menor de 1 año en la categoría intermedio, y no menor a 75 comunicaciones con presentación de tarjetas QSL. Constancia de haber aprobado el examen teórico-práctico. El recibo del pago correspondiente.

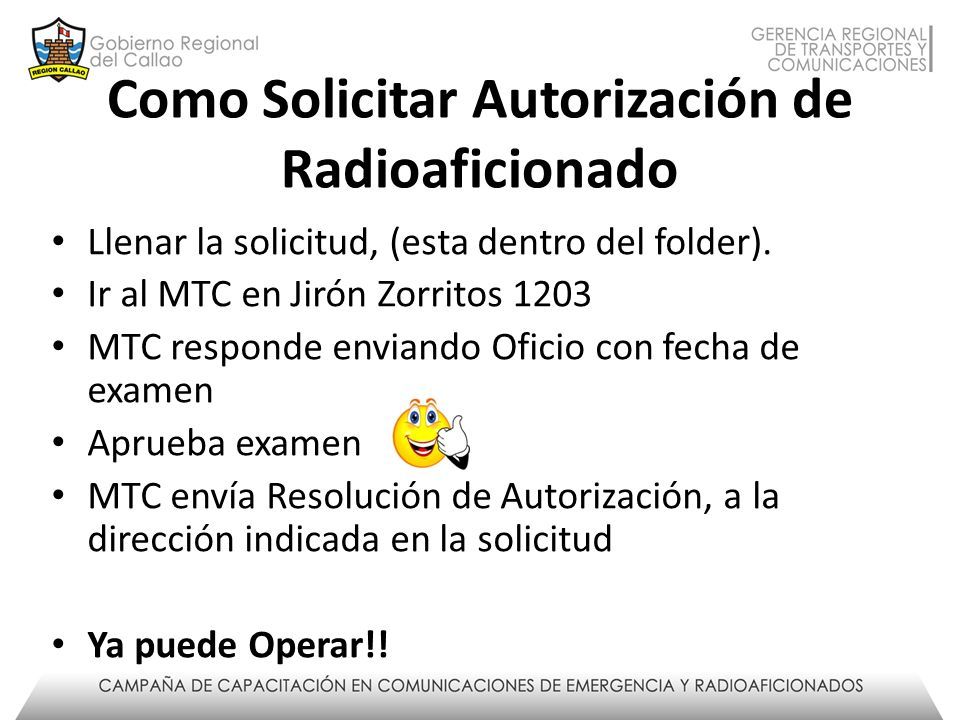

47 Como Solicitar Autorización de Radioaficionado Llenar la solicitud, (esta dentro del folder). Ir al MTC en Jirón Zorritos 1203 MTC responde enviando Oficio con fecha de examen Aprueba examen MTC envía Resolución de Autorización, a la dirección indicada en la solicitud Ya puede Operar!!

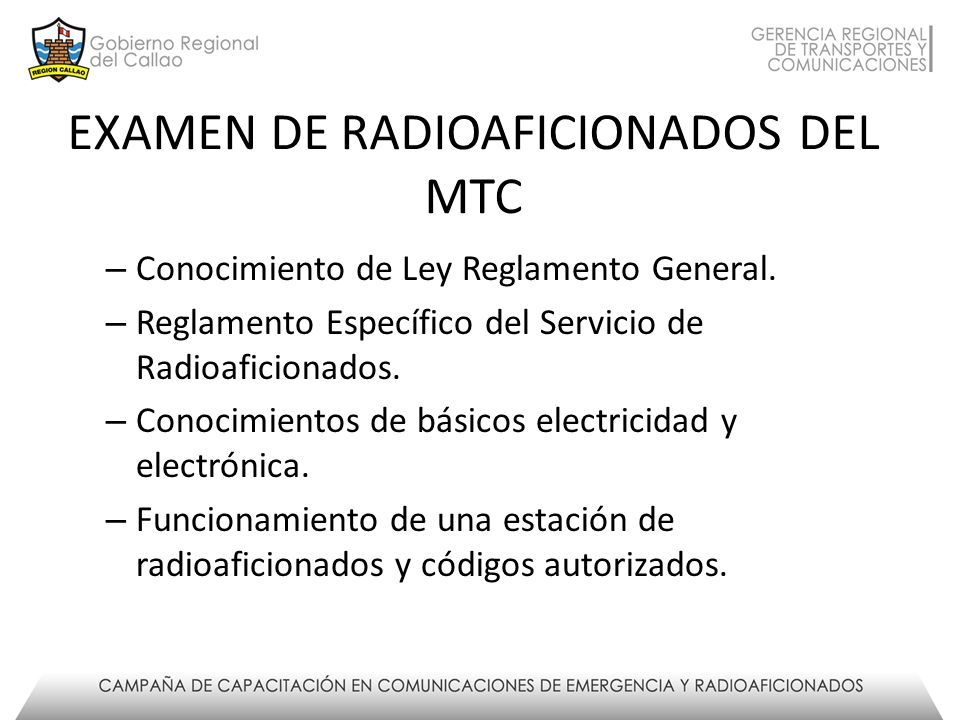

48 EXAMEN DE RADIOAFICIONADOS DEL MTC – Conocimiento de Ley Reglamento General. – Reglamento Específico del Servicio de Radioaficionados. – Conocimientos de básicos electricidad y electrónica. – Funcionamiento de una estación de radioaficionados y códigos autorizados.

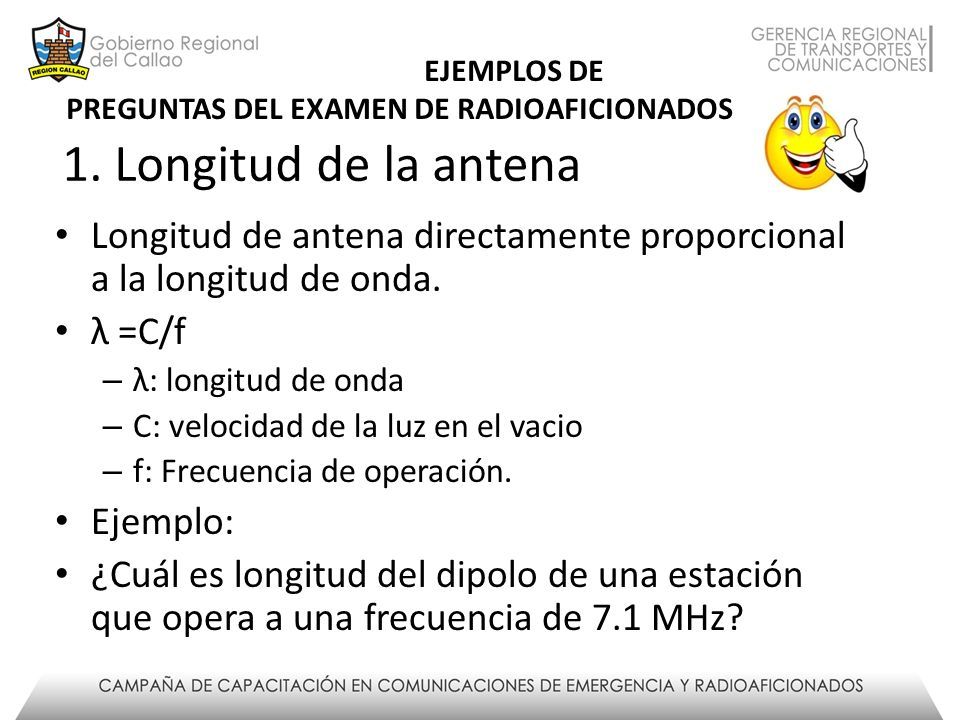

49 1. Longitud de la antena Longitud de antena directamente proporcional a la longitud de onda. λ =C/f – λ: longitud de onda – C: velocidad de la luz en el vacio – f: Frecuencia de operación. Ejemplo: ¿Cuál es longitud del dipolo de una estación que opera a una frecuencia de 7.1 MHz? EJEMPLOS DE PREGUNTAS DEL EXAMEN DE RADIOAFICIONADOS

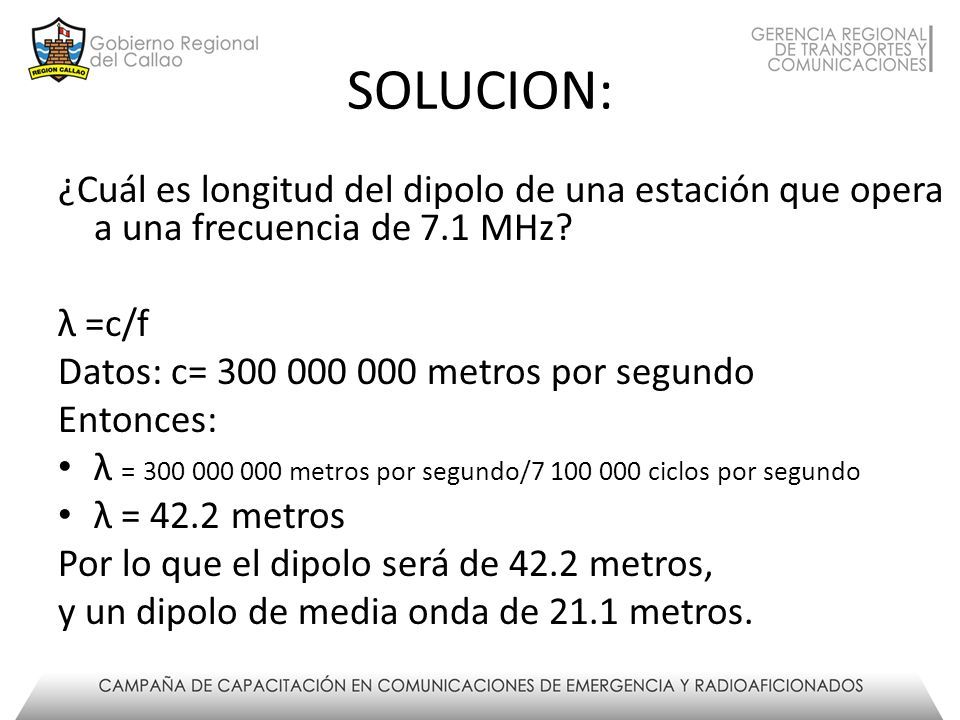

50 SOLUCION: ¿Cuál es longitud del dipolo de una estación que opera a una frecuencia de 7.1 MHz? λ =c/f Datos: c= 300 000 000 metros por segundo Entonces: λ = 300 000 000 metros por segundo/7 100 000 ciclos por segundo λ = 42.2 metros Por lo que el dipolo será de 42.2 metros, y un dipolo de media onda de 21.1 metros.

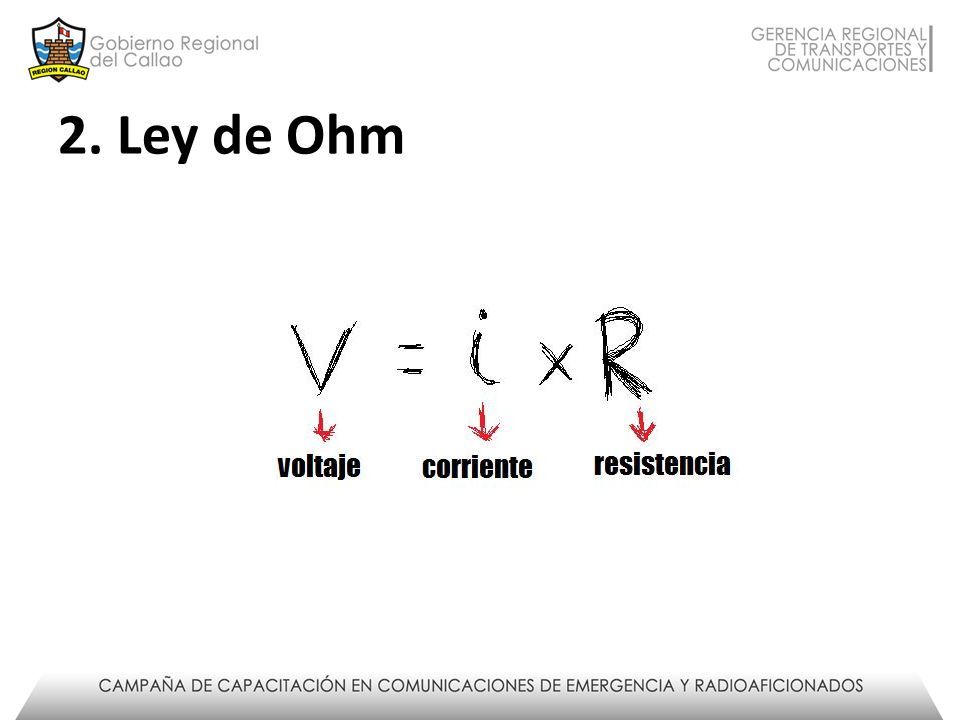

51 2. Ley de Ohm

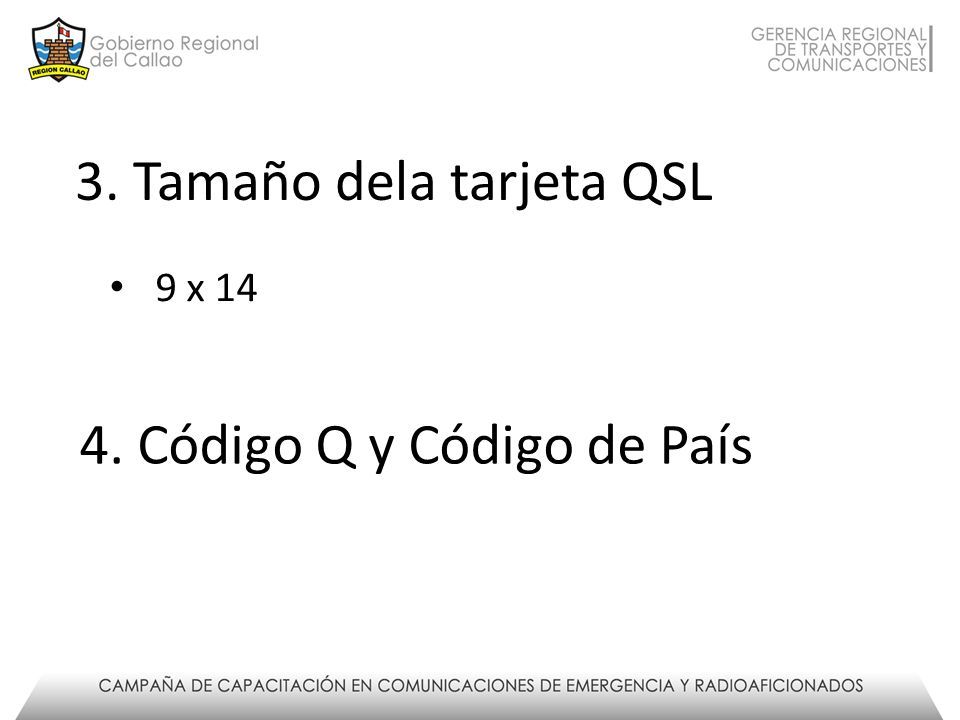

52 3. Tamaño dela tarjeta QSL 9 x 14 4. Código Q y Código de País

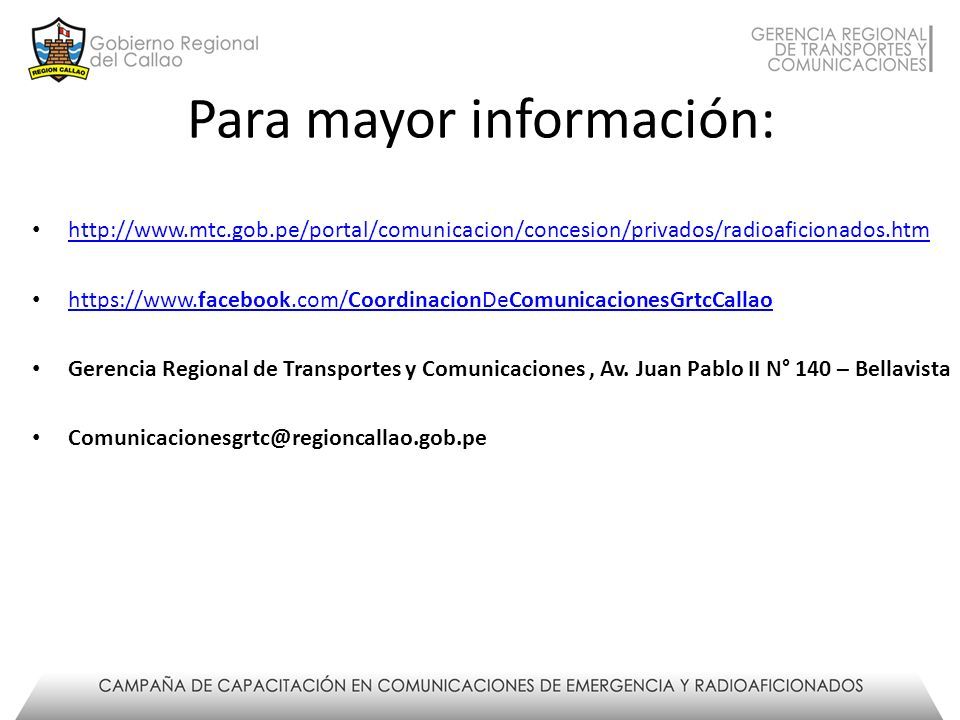

53 Para mayor información: http://www.mtc.gob.pe/portal/comunicacion/concesion/privados/radioaficionados.htm https://www.facebook.com/CoordinacionDeComunicacionesGrtcCallao https://www.facebook.com/CoordinacionDeComunicacionesGrtcCallao Gerencia Regional de Transportes y Comunicaciones, Av. Juan Pablo II N° 140 – Bellavista Comunicacionesgrtc@regioncallao.gob.pe
