1 EL EXPEDIENTE TÉCNICO CONSTRUCCIONES I ING. RODE LUZ AROHUANCA SOSA

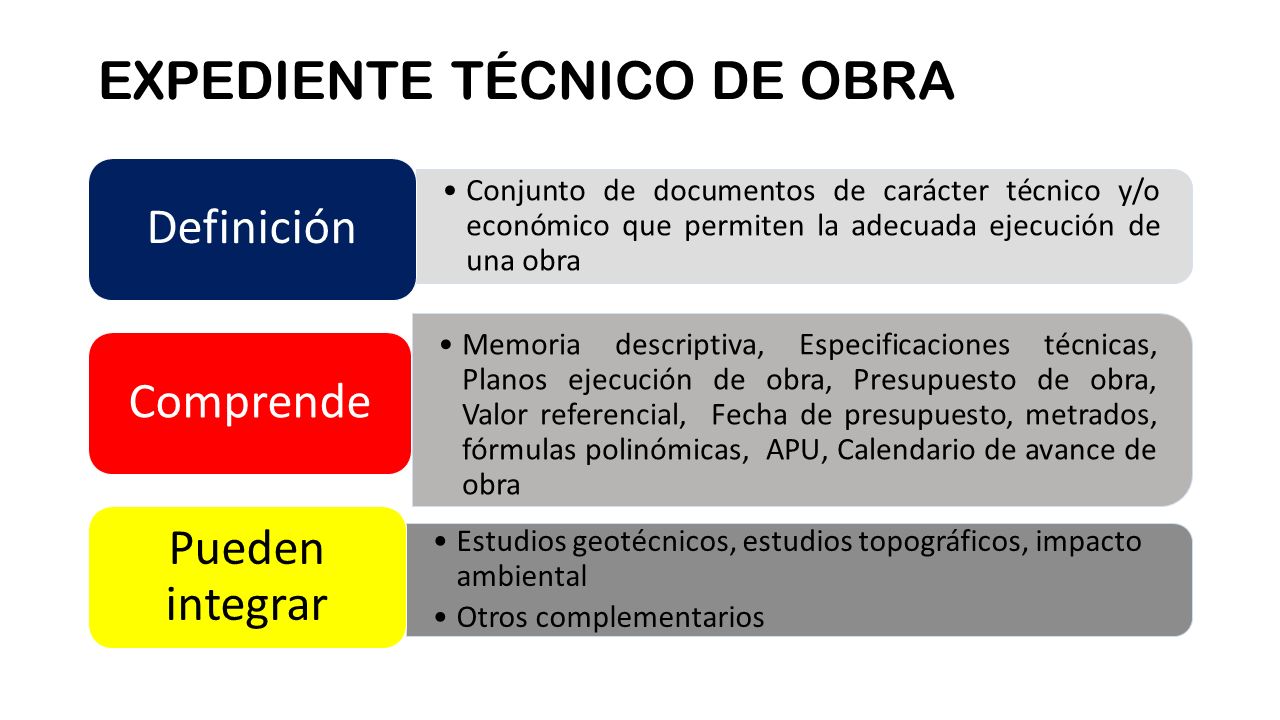

2 EXPEDIENTE TÉCNICO DE OBRA Conjunto de documentos de carácter técnico y/o económico que permiten la adecuada ejecución de una obra Definición Memoria descriptiva, Especificaciones técnicas, Planos ejecución de obra, Presupuesto de obra, Valor referencial, Fecha de presupuesto, metrados, fórmulas polinómicas, APU, Calendario de avance de obra Comprende Estudios geotécnicos, estudios topográficos, impacto ambiental Otros complementarios Pueden integrar

3 ESTUDIOS DE SUELOSESTUDIOS TOPOGRAFICOS ESTUDIO DE CANTERAS ESTUDIOS BÁSICOS

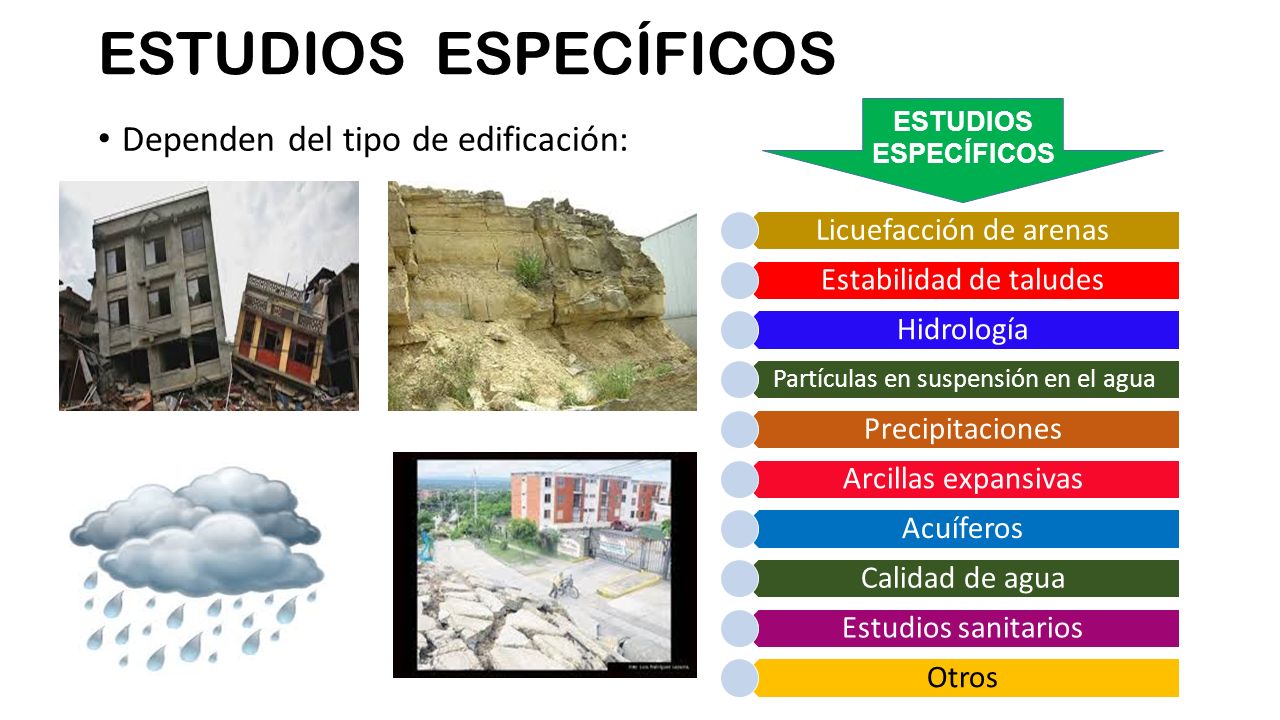

4 ESTUDIOS ESPECÍFICOS Licuefacción de arenas Estabilidad de taludes Hidrología Partículas en suspensión en el agua Precipitaciones Arcillas expansivas Acuíferos Calidad de agua Estudios sanitarios Otros ESTUDIOS ESPECÍFICOS Dependen del tipo de edificación:

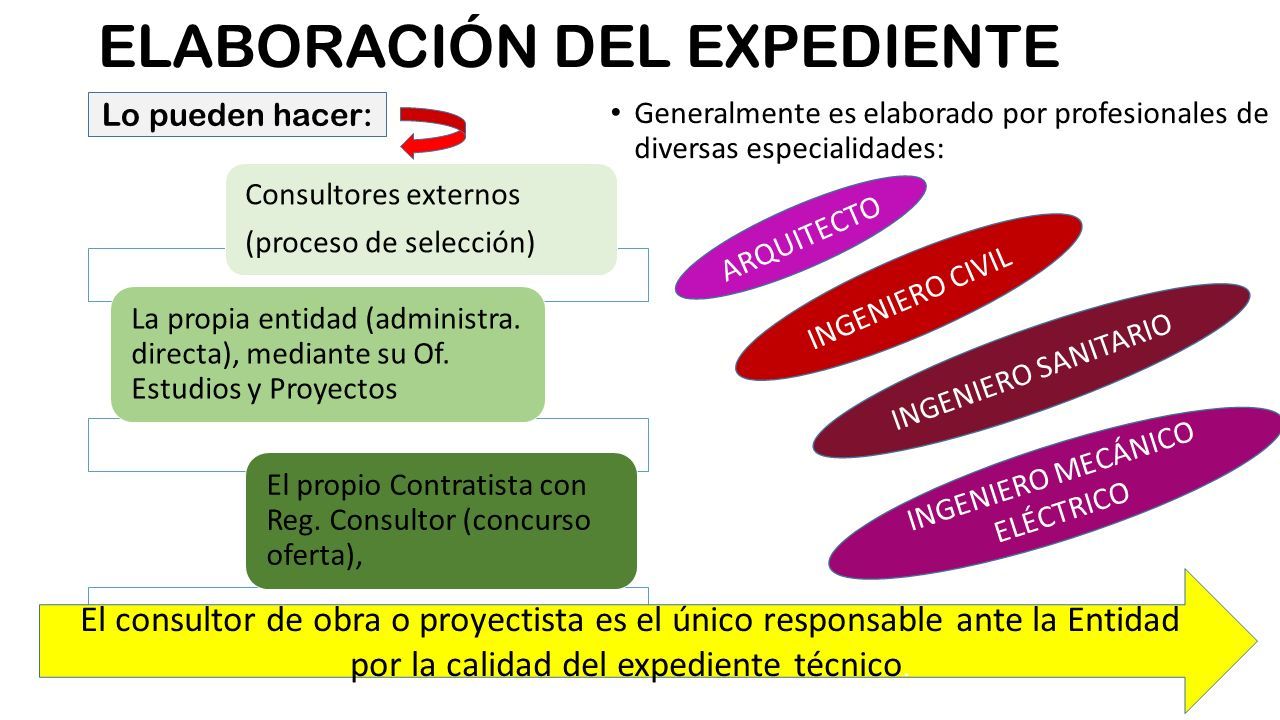

5 ELABORACIÓN DEL EXPEDIENTE Consultores externos (proceso de selección) La propia entidad (administra. directa), mediante su Of. Estudios y Proyectos El propio Contratista con Reg. Consultor (concurso oferta), Generalmente es elaborado por profesionales de diversas especialidades: ARQUITECTO INGENIERO CIVIL INGENIERO SANITARIO INGENIERO MECÁNICO ELÉCTRICO El consultor de obra o proyectista es el único responsable ante la Entidad por la calidad del expediente técnico. Lo pueden hacer:

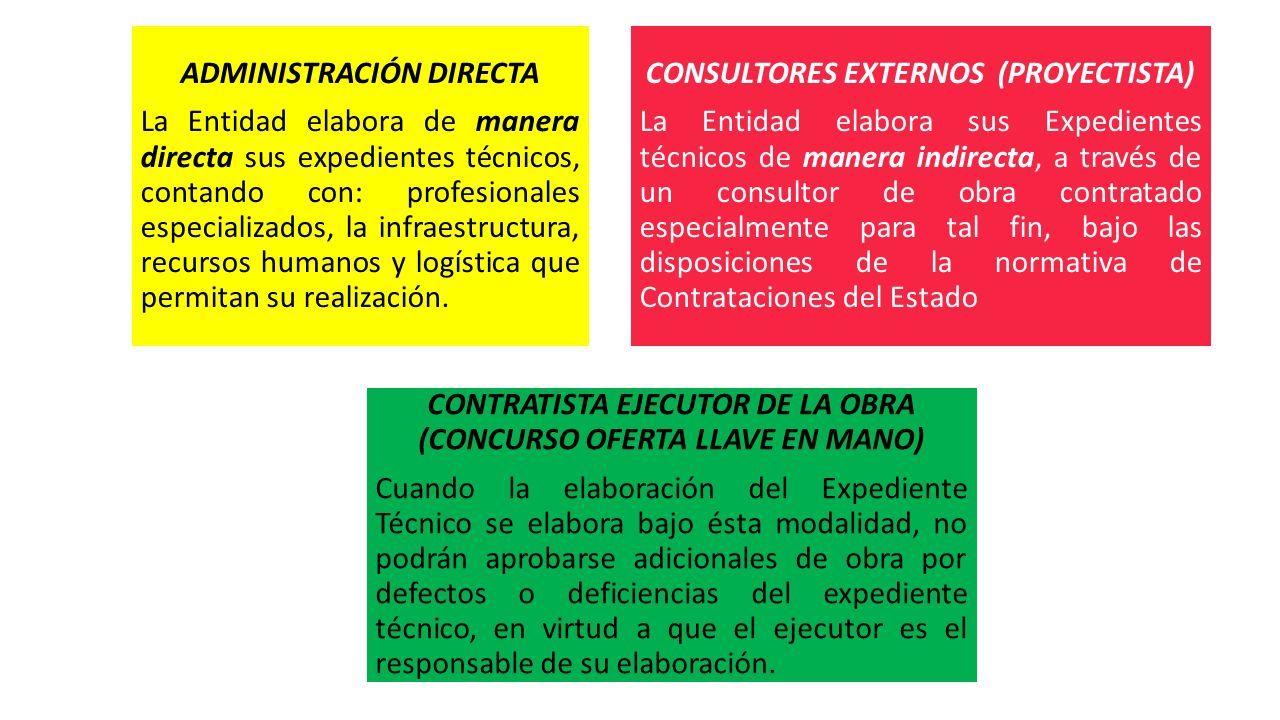

6 ADMINISTRACIÓN DIRECTA La Entidad elabora de manera directa sus expedientes técnicos, contando con: profesionales especializados, la infraestructura, recursos humanos y logística que permitan su realización. CONSULTORES EXTERNOS (PROYECTISTA) La Entidad elabora sus Expedientes técnicos de manera indirecta, a través de un consultor de obra contratado especialmente para tal fin, bajo las disposiciones de la normativa de Contrataciones del Estado CONTRATISTA EJECUTOR DE LA OBRA (CONCURSO OFERTA LLAVE EN MANO) Cuando la elaboración del Expediente Técnico se elabora bajo ésta modalidad, no podrán aprobarse adicionales de obra por defectos o deficiencias del expediente técnico, en virtud a que el ejecutor es el responsable de su elaboración.

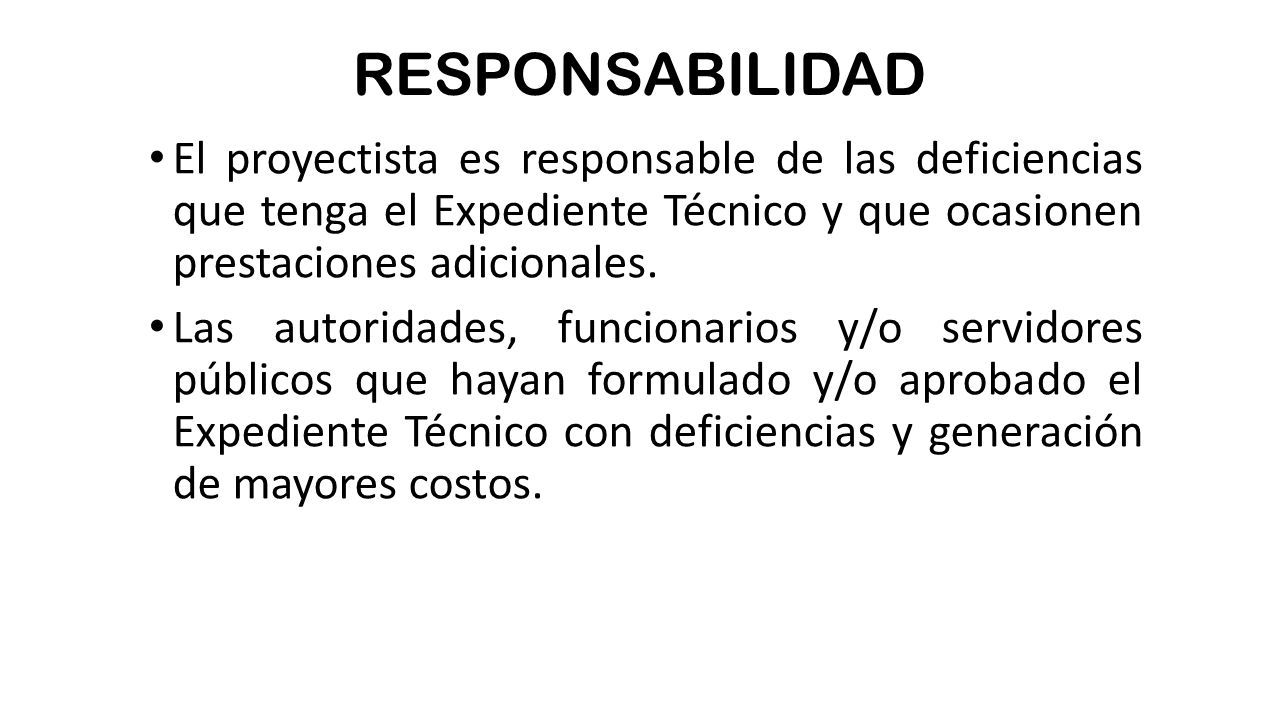

7 RESPONSABILIDAD El proyectista es responsable de las deficiencias que tenga el Expediente Técnico y que ocasionen prestaciones adicionales. Las autoridades, funcionarios y/o servidores públicos que hayan formulado y/o aprobado el Expediente Técnico con deficiencias y generación de mayores costos.

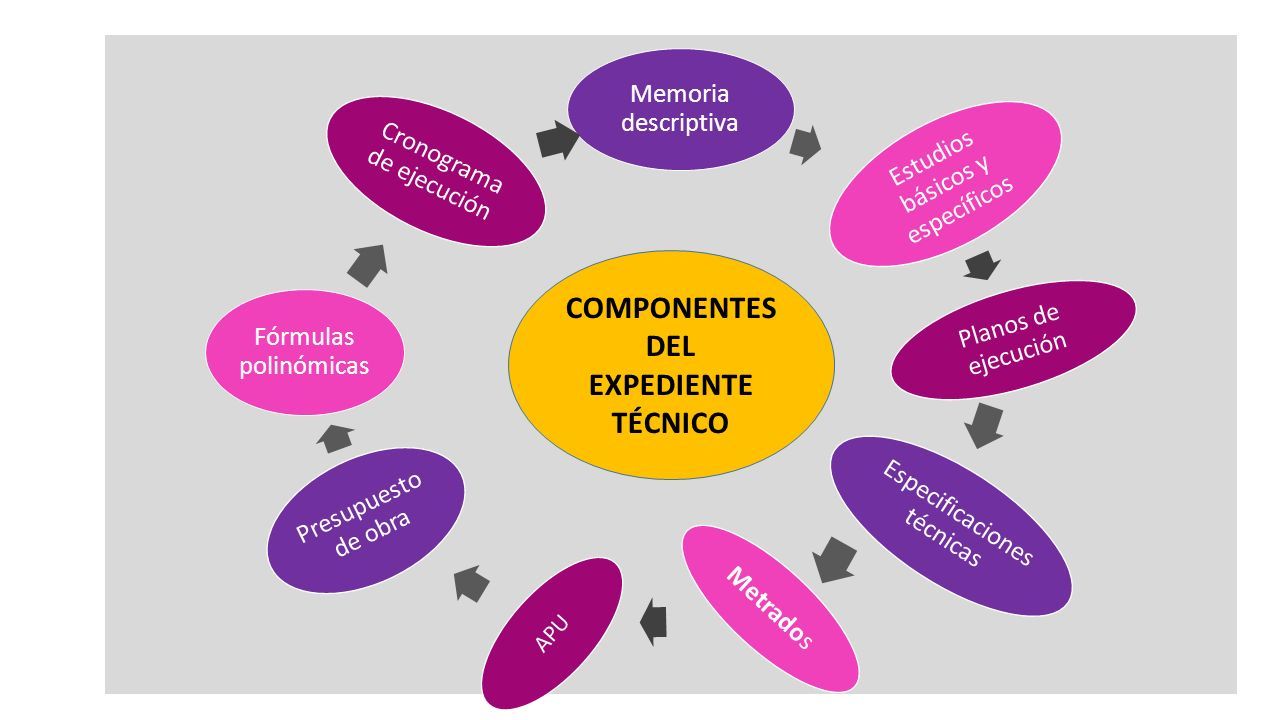

8 Memoria descriptiva Estudios básicos y específicos Planos de ejecución Especificaciones técnicas Metrados APU Presupuesto de obra Fórmulas polinómicas Cronograma de ejecución COMPONENTES DEL EXPEDIENTE TÉCNICO

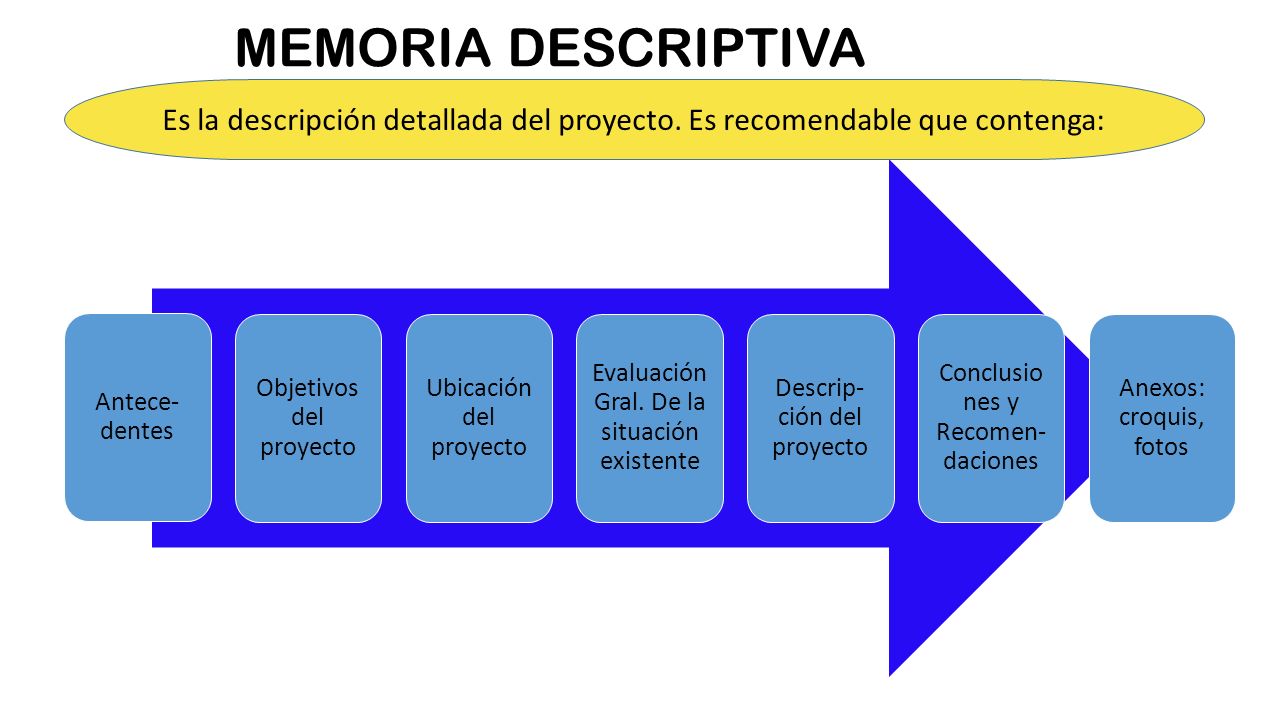

9 MEMORIA DESCRIPTIVA Antece- dentes Objetivos del proyecto Ubicación del proyecto Evaluación Gral. De la situación existente Descrip- ción del proyecto Conclusio nes y Recomen- daciones Anexos: croquis, fotos Es la descripción detallada del proyecto. Es recomendable que contenga:

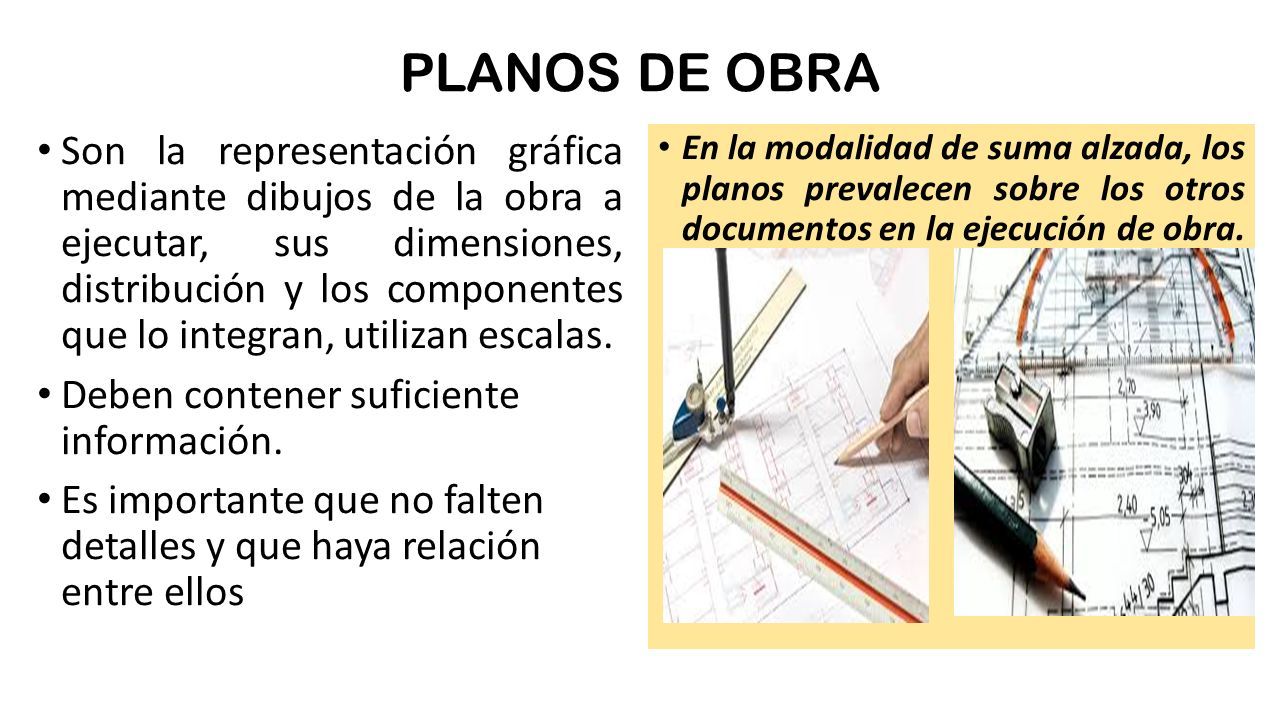

10 PLANOS DE OBRA Son la representación gráfica mediante dibujos de la obra a ejecutar, sus dimensiones, distribución y los componentes que lo integran, utilizan escalas. Deben contener suficiente información. Es importante que no falten detalles y que haya relación entre ellos En la modalidad de suma alzada, los planos prevalecen sobre los otros documentos en la ejecución de obra.

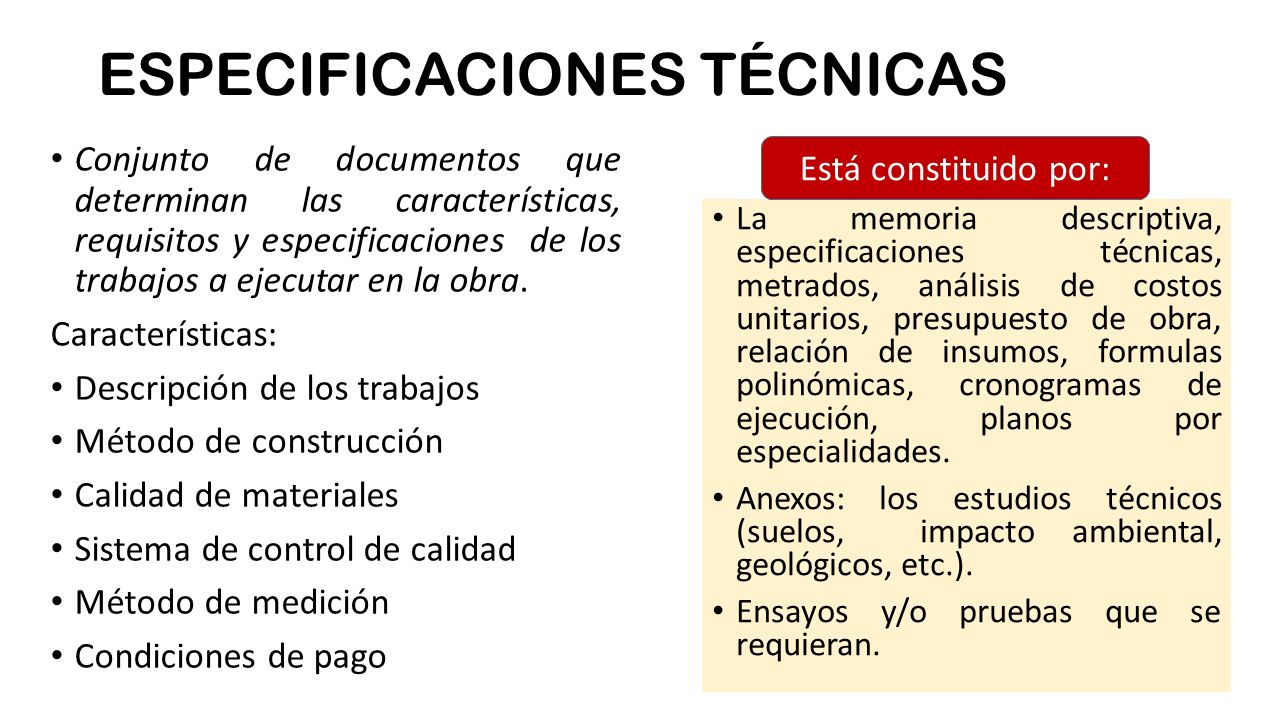

11 ESPECIFICACIONES TÉCNICAS Conjunto de documentos que determinan las características, requisitos y especificaciones de los trabajos a ejecutar en la obra. Características: Descripción de los trabajos Método de construcción Calidad de materiales Sistema de control de calidad Método de medición Condiciones de pago La memoria descriptiva, especificaciones técnicas, metrados, análisis de costos unitarios, presupuesto de obra, relación de insumos, formulas polinómicas, cronogramas de ejecución, planos por especialidades. Anexos: los estudios técnicos (suelos, impacto ambiental, geológicos, etc.). Ensayos y/o pruebas que se requieran. Está constituido por:

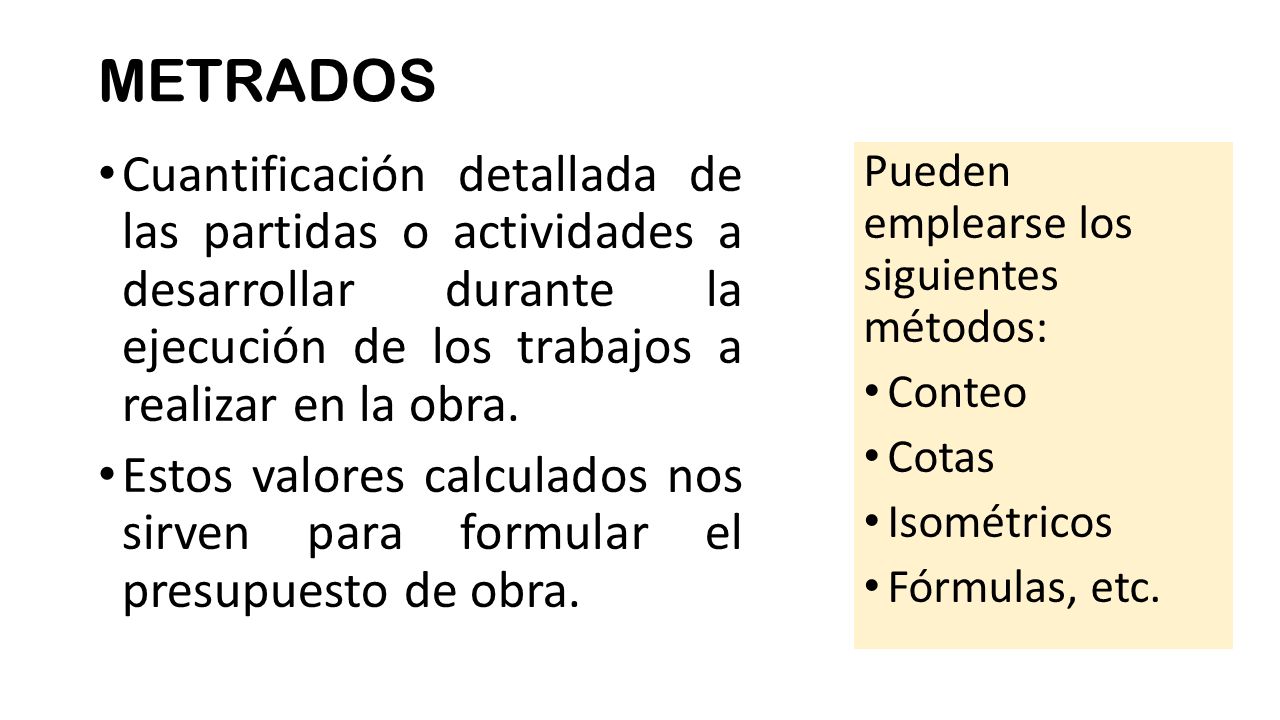

12 METRADOS Cuantificación detallada de las partidas o actividades a desarrollar durante la ejecución de los trabajos a realizar en la obra. Estos valores calculados nos sirven para formular el presupuesto de obra. Pueden emplearse los siguientes métodos: Conteo Cotas Isométricos Fórmulas, etc.

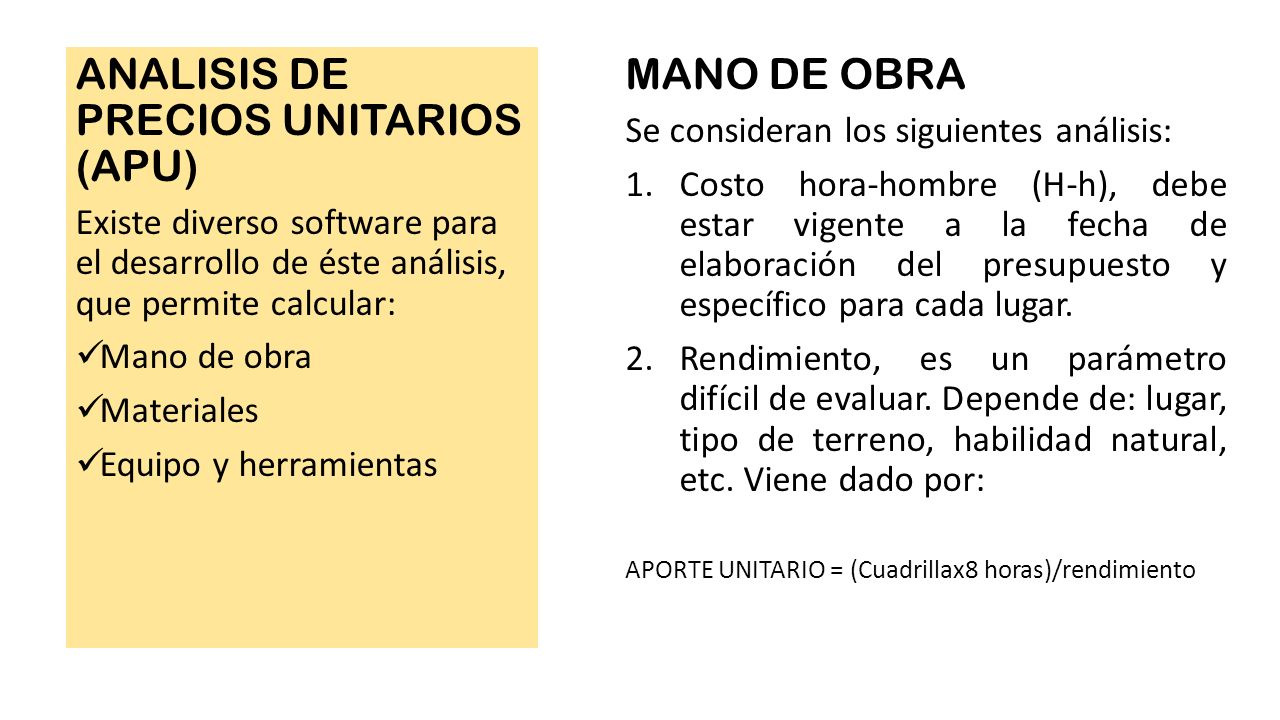

13 ANALISIS DE PRECIOS UNITARIOS (APU) Existe diverso software para el desarrollo de éste análisis, que permite calcular: Mano de obra Materiales Equipo y herramientas MANO DE OBRA Se consideran los siguientes análisis: 1.Costo hora-hombre (H-h), debe estar vigente a la fecha de elaboración del presupuesto y específico para cada lugar. 2.Rendimiento, es un parámetro difícil de evaluar. Depende de: lugar, tipo de terreno, habilidad natural, etc. Viene dado por: APORTE UNITARIO = (Cuadrillax8 horas)/rendimiento

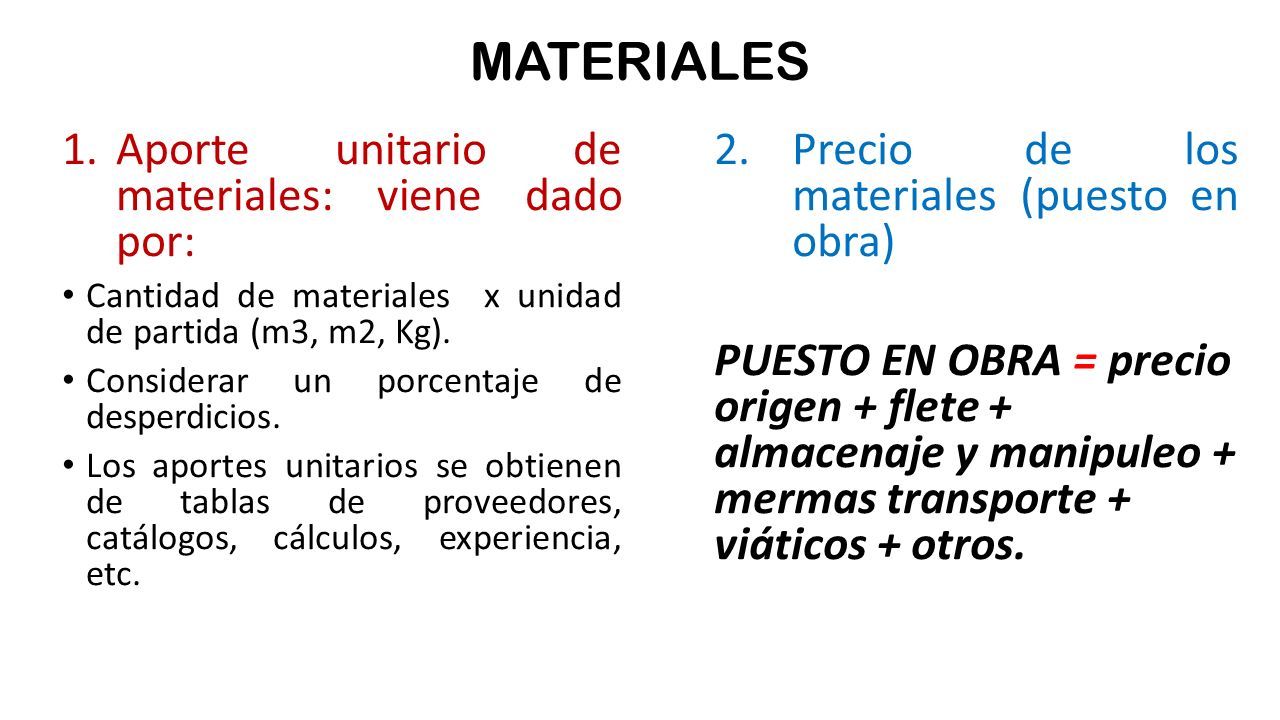

14 MATERIALES 1.Aporte unitario de materiales: viene dado por: Cantidad de materiales x unidad de partida (m3, m2, Kg). Considerar un porcentaje de desperdicios. Los aportes unitarios se obtienen de tablas de proveedores, catálogos, cálculos, experiencia, etc. 2.Precio de los materiales (puesto en obra) PUESTO EN OBRA = precio origen + flete + almacenaje y manipuleo + mermas transporte + viáticos + otros.

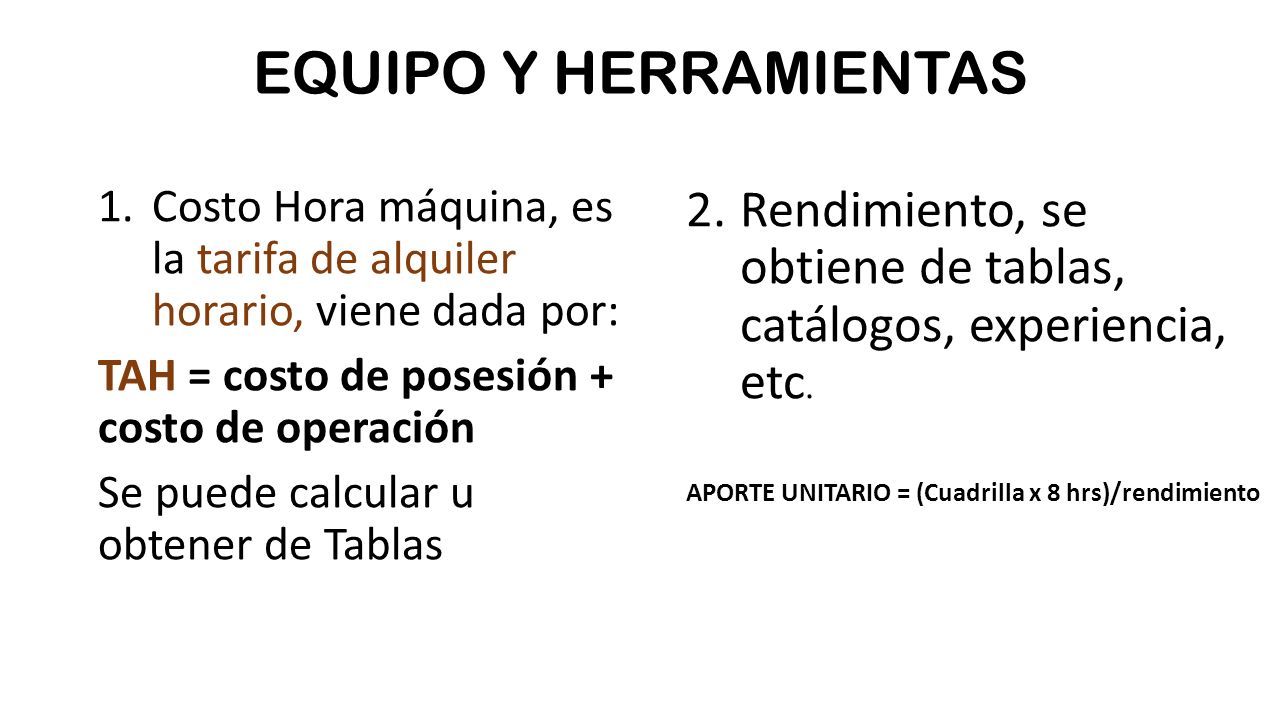

15 EQUIPO Y HERRAMIENTAS 1.Costo Hora máquina, es la tarifa de alquiler horario, viene dada por: TAH = costo de posesión + costo de operación Se puede calcular u obtener de Tablas 2.Rendimiento, se obtiene de tablas, catálogos, experiencia, etc. APORTE UNITARIO = (Cuadrilla x 8 hrs)/rendimiento

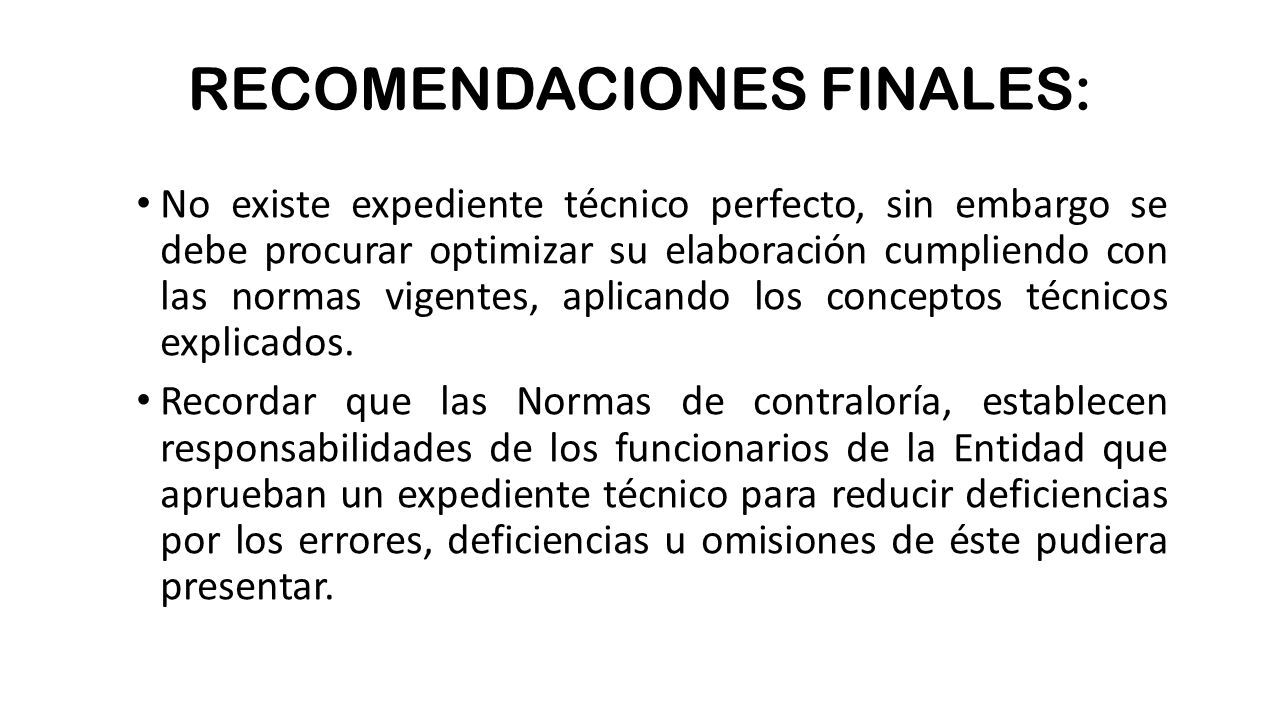

16 RECOMENDACIONES FINALES: No existe expediente técnico perfecto, sin embargo se debe procurar optimizar su elaboración cumpliendo con las normas vigentes, aplicando los conceptos técnicos explicados. Recordar que las Normas de contraloría, establecen responsabilidades de los funcionarios de la Entidad que aprueban un expediente técnico para reducir deficiencias por los errores, deficiencias u omisiones de éste pudiera presentar.
