1 Sistema de Monitoreo IARU Región 2

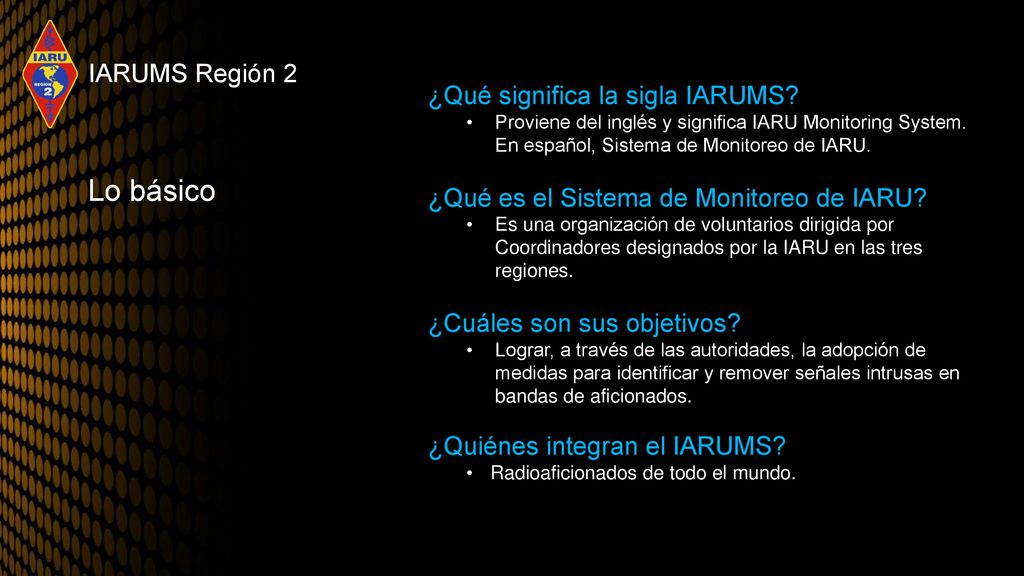

2 Lo básico IARUMS Región 2 ¿Qué significa la sigla IARUMS?
Proviene del inglés y significa IARU Monitoring System. En español, Sistema de Monitoreo de IARU. ¿Qué es el Sistema de Monitoreo de IARU? Es una organización de voluntarios dirigida por Coordinadores designados por la IARU en las tres regiones. ¿Cuáles son sus objetivos? Lograr, a través de las autoridades, la adopción de medidas para identificar y remover señales intrusas en bandas de aficionados. ¿Quiénes integran el IARUMS? Radioaficionados de todo el mundo. Lo básico

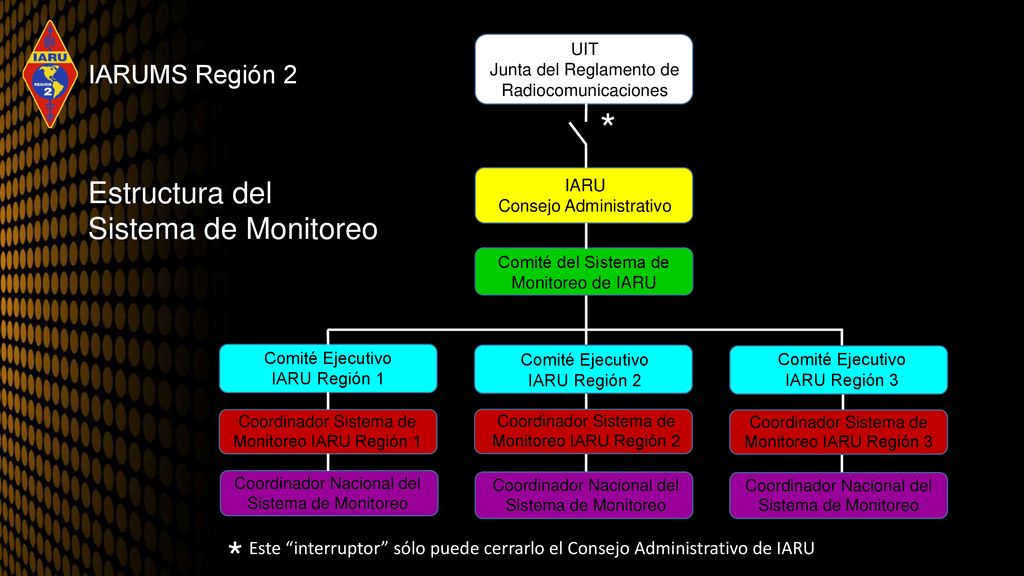

3 * * Estructura del Sistema de Monitoreo IARUMS Región 2
UIT Junta del Reglamento de Radiocomunicaciones IARUMS Región 2 * Estructura del Sistema de Monitoreo IARU Consejo Administrativo Comité del Sistema de Monitoreo de IARU Comité Ejecutivo IARU Región 1 Comité Ejecutivo IARU Región 2 Comité Ejecutivo IARU Región 3 Coordinador Sistema de Monitoreo IARU Región 1 Coordinador Sistema de Monitoreo IARU Región 2 Coordinador Sistema de Monitoreo IARU Región 3 Coordinador Nacional del Sistema de Monitoreo Coordinador Nacional del Sistema de Monitoreo Coordinador Nacional del Sistema de Monitoreo * Este “interruptor” sólo puede cerrarlo el Consejo Administrativo de IARU

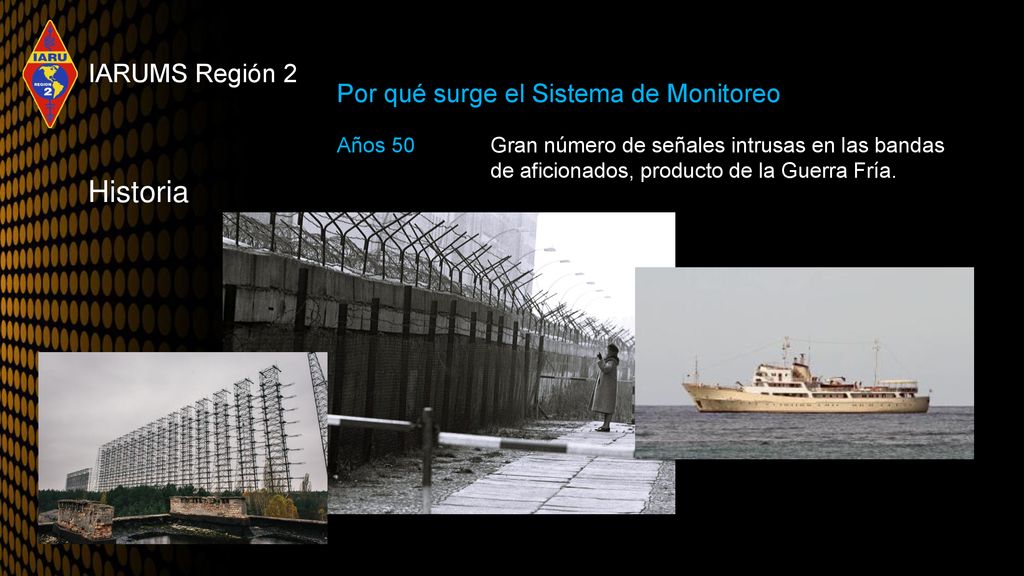

4 Historia IARUMS Región 2 Por qué surge el Sistema de Monitoreo
Años 50 Gran número de señales intrusas en las bandas de aficionados, producto de la Guerra Fría. Historia

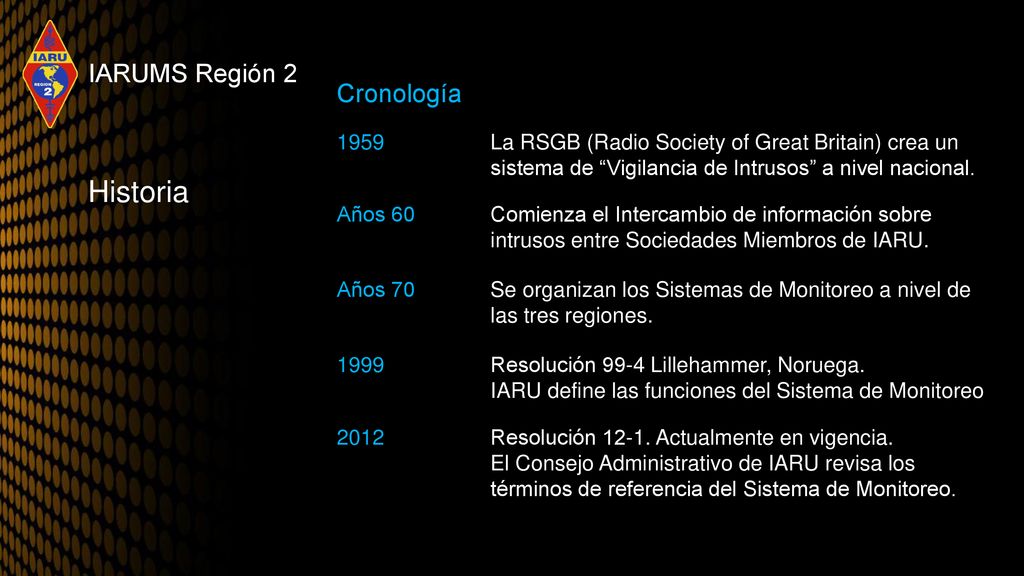

5 Historia IARUMS Región 2 Cronología
1959 La RSGB (Radio Society of Great Britain) crea un sistema de “Vigilancia de Intrusos” a nivel nacional. Historia Años 60 Comienza el Intercambio de información sobre intrusos entre Sociedades Miembros de IARU. Años 70 Se organizan los Sistemas de Monitoreo a nivel de las tres regiones. 1999 Resolución 99-4 Lillehammer, Noruega. IARU define las funciones del Sistema de Monitoreo 2012 Resolución Actualmente en vigencia. El Consejo Administrativo de IARU revisa los términos de referencia del Sistema de Monitoreo.

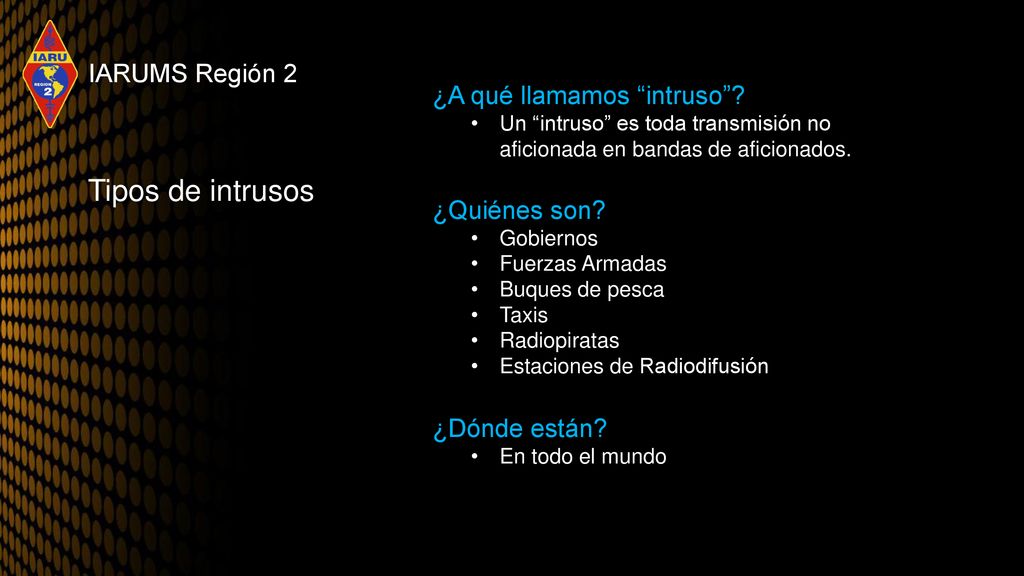

6 Tipos de intrusos IARUMS Región 2 ¿A qué llamamos “intruso”?
Un “intruso” es toda transmisión no aficionada en bandas de aficionados. Tipos de intrusos ¿Quiénes son? Gobiernos Fuerzas Armadas Buques de pesca Taxis Radiopiratas Estaciones de Radiodifusión ¿Dónde están? En todo el mundo

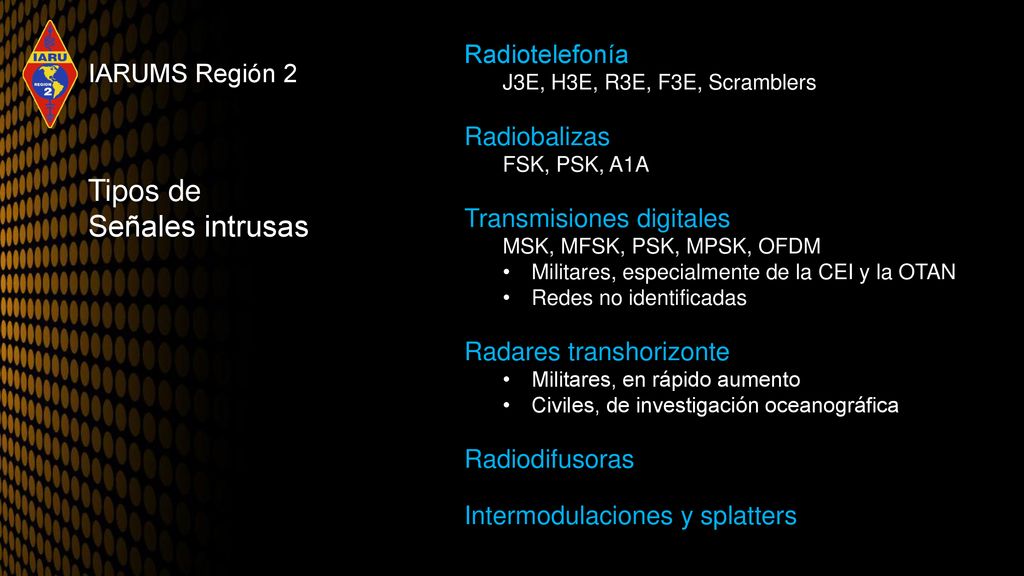

7 Tipos de Señales intrusas Radiotelefonía IARUMS Región 2 Radiobalizas
J3E, H3E, R3E, F3E, Scramblers Radiobalizas FSK, PSK, A1A Transmisiones digitales MSK, MFSK, PSK, MPSK, OFDM Militares, especialmente de la CEI y la OTAN Redes no identificadas Radares transhorizonte Militares, en rápido aumento Civiles, de investigación oceanográfica Radiodifusoras Intermodulaciones y splatters IARUMS Región 2 Tipos de Señales intrusas

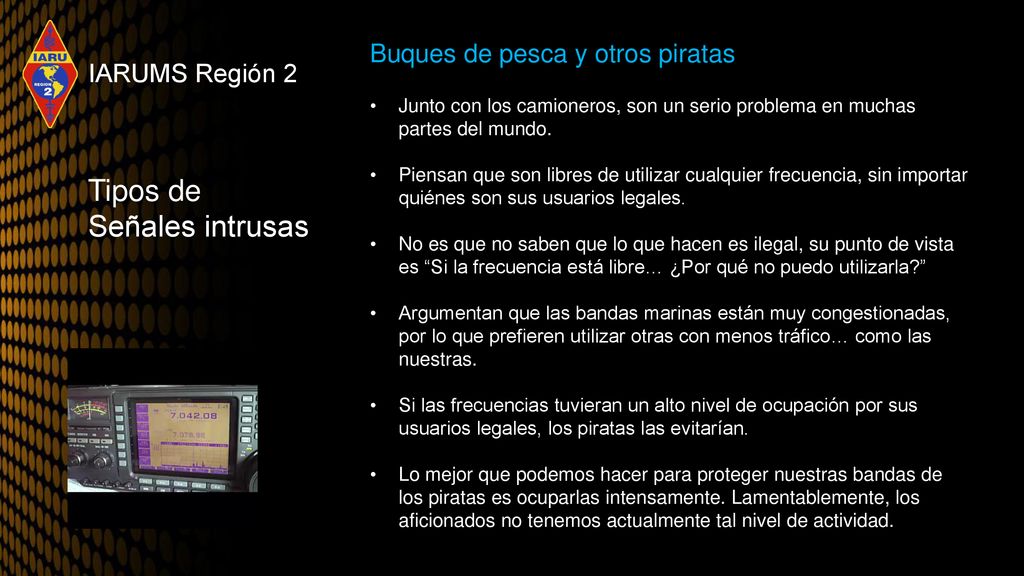

8 Tipos de Señales intrusas Buques de pesca y otros piratas
Junto con los camioneros, son un serio problema en muchas partes del mundo. Piensan que son libres de utilizar cualquier frecuencia, sin importar quiénes son sus usuarios legales. No es que no saben que lo que hacen es ilegal, su punto de vista es “Si la frecuencia está libre… ¿Por qué no puedo utilizarla?” Argumentan que las bandas marinas están muy congestionadas, por lo que prefieren utilizar otras con menos tráfico… como las nuestras. Si las frecuencias tuvieran un alto nivel de ocupación por sus usuarios legales, los piratas las evitarían. Lo mejor que podemos hacer para proteger nuestras bandas de los piratas es ocuparlas intensamente. Lamentablemente, los aficionados no tenemos actualmente tal nivel de actividad. IARUMS Región 2 Tipos de Señales intrusas

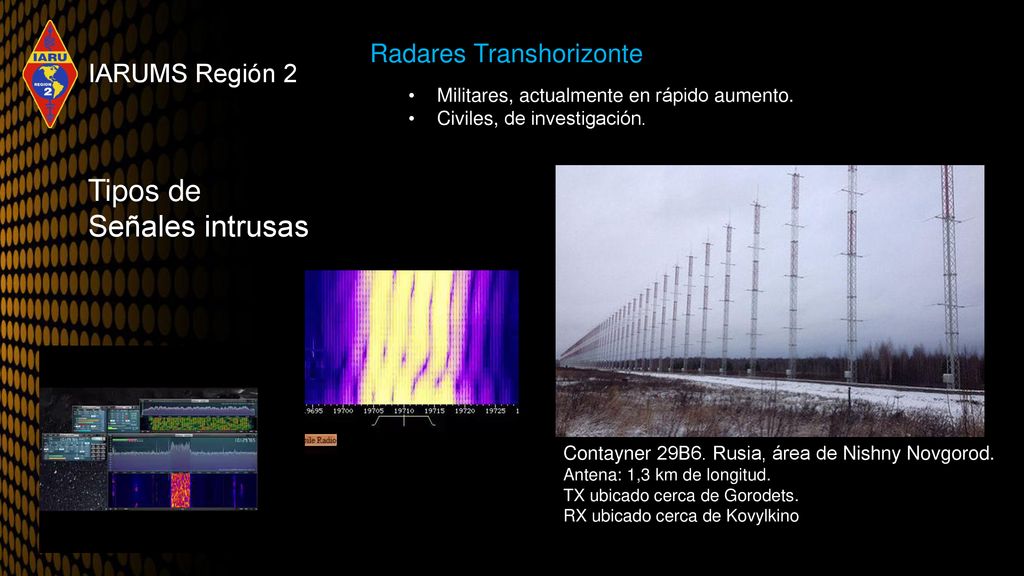

9 Tipos de Señales intrusas Radares Transhorizonte IARUMS Región 2
Militares, actualmente en rápido aumento. Civiles, de investigación. IARUMS Región 2 Tipos de Señales intrusas Contayner 29B6. Rusia, área de Nishny Novgorod. Antena: 1,3 km de longitud. TX ubicado cerca de Gorodets. RX ubicado cerca de Kovylkino

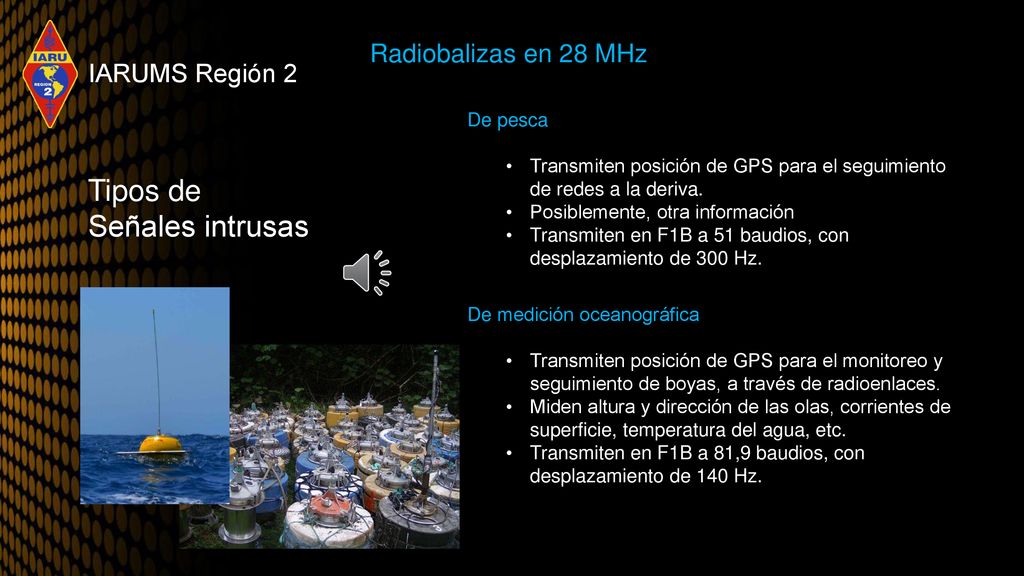

10 Tipos de Señales intrusas Radiobalizas en 28 MHz IARUMS Región 2
De pesca Transmiten posición de GPS para el seguimiento de redes a la deriva. Posiblemente, otra información Transmiten en F1B a 51 baudios, con desplazamiento de 300 Hz. Tipos de Señales intrusas De medición oceanográfica Transmiten posición de GPS para el monitoreo y seguimiento de boyas, a través de radioenlaces. Miden altura y dirección de las olas, corrientes de superficie, temperatura del agua, etc. Transmiten en F1B a 81,9 baudios, con desplazamiento de 140 Hz.

11 Tipos de señales intrusas

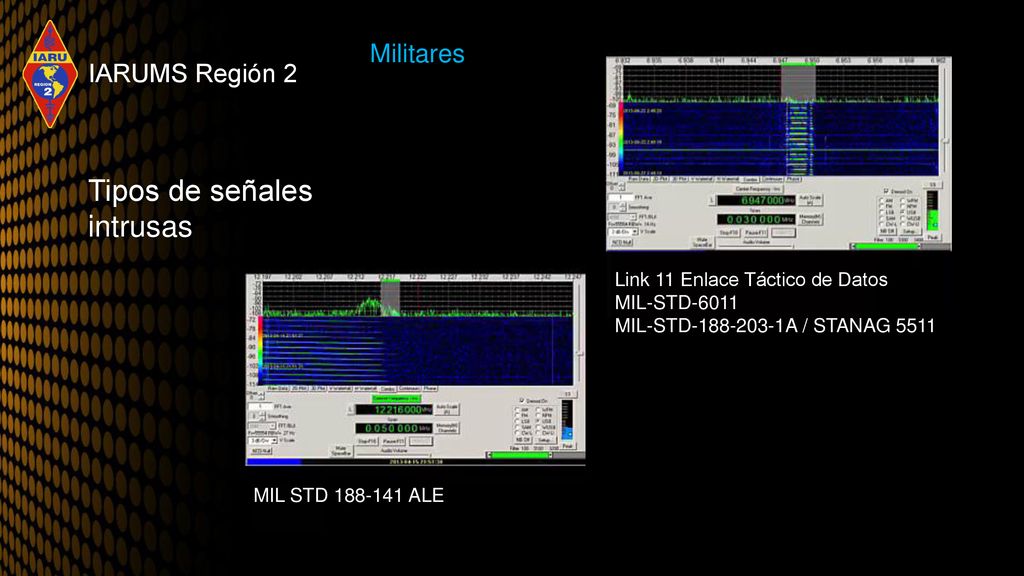

Militares IARUMS Región 2 Tipos de señales intrusas Link 11 Enlace Táctico de Datos MIL-STD-6011 MIL-STD A / STANAG 5511 MIL STD ALE

12 Por qué denunciar a un intruso IARUMS Región 2
Porque ninguno de ellos se va a ir por propia iniciativa. Porque tenemos que actuar para que eso ocurra. Porque si nadie se queja, no se van a mover.

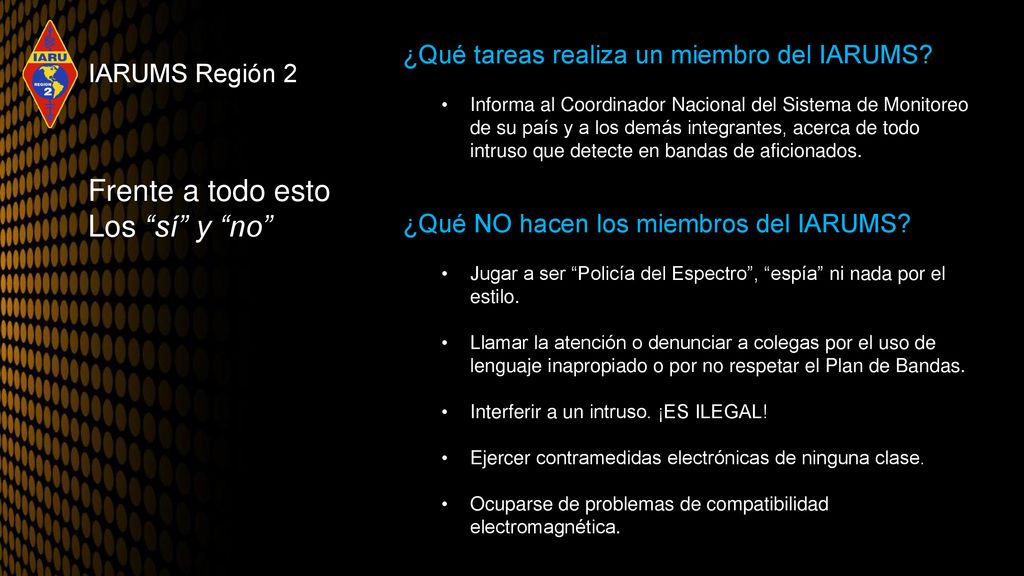

13 Frente a todo esto Los “sí” y “no”
¿Qué tareas realiza un miembro del IARUMS? Informa al Coordinador Nacional del Sistema de Monitoreo de su país y a los demás integrantes, acerca de todo intruso que detecte en bandas de aficionados. ¿Qué NO hacen los miembros del IARUMS? Jugar a ser “Policía del Espectro”, “espía” ni nada por el estilo. Llamar la atención o denunciar a colegas por el uso de lenguaje inapropiado o por no respetar el Plan de Bandas. Interferir a un intruso. ¡ES ILEGAL! Ejercer contramedidas electrónicas de ninguna clase. Ocuparse de problemas de compatibilidad electromagnética. IARUMS Región 2 Frente a todo esto Los “sí” y “no”

14 Interferir no es una opción

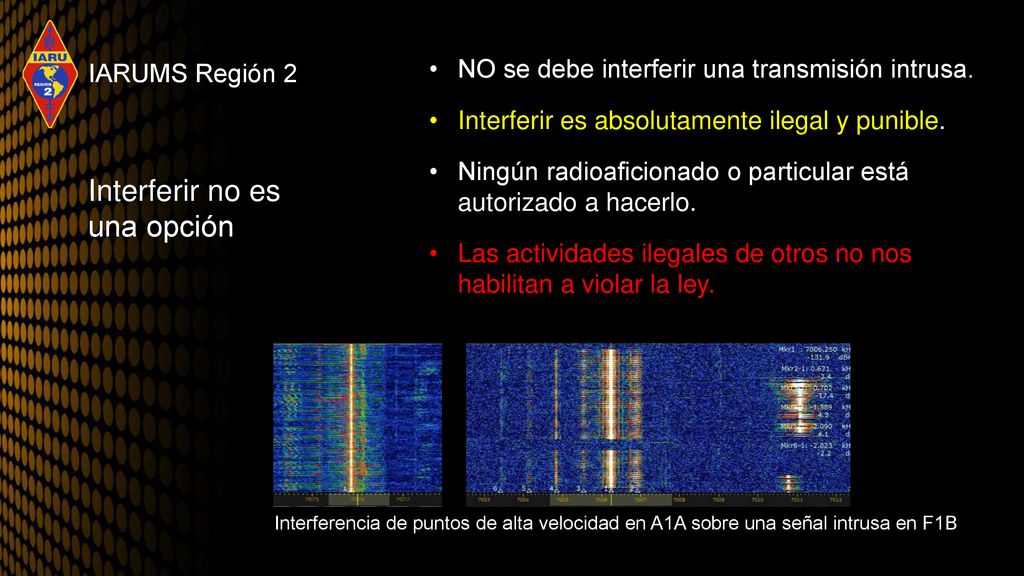

IARUMS Región 2 NO se debe interferir una transmisión intrusa. Interferir es absolutamente ilegal y punible. Ningún radioaficionado o particular está autorizado a hacerlo. Las actividades ilegales de otros no nos habilitan a violar la ley. Interferir no es una opción Interferencia de puntos de alta velocidad en A1A sobre una señal intrusa en F1B

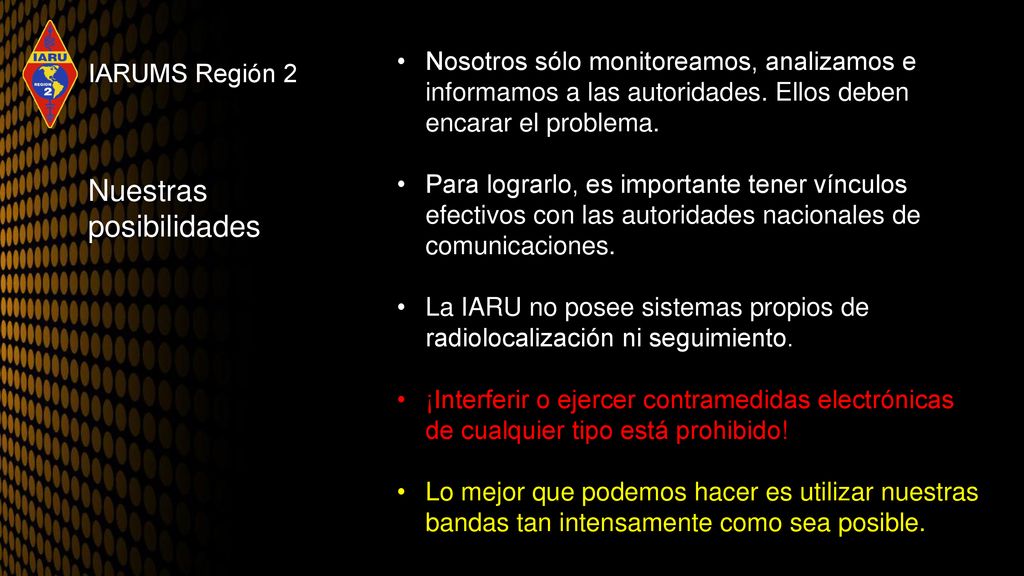

15 Nuestras posibilidades
Nosotros sólo monitoreamos, analizamos e informamos a las autoridades. Ellos deben encarar el problema. Para lograrlo, es importante tener vínculos efectivos con las autoridades nacionales de comunicaciones. La IARU no posee sistemas propios de radiolocalización ni seguimiento. ¡Interferir o ejercer contramedidas electrónicas de cualquier tipo está prohibido! Lo mejor que podemos hacer es utilizar nuestras bandas tan intensamente como sea posible. IARUMS Región 2 Nuestras posibilidades

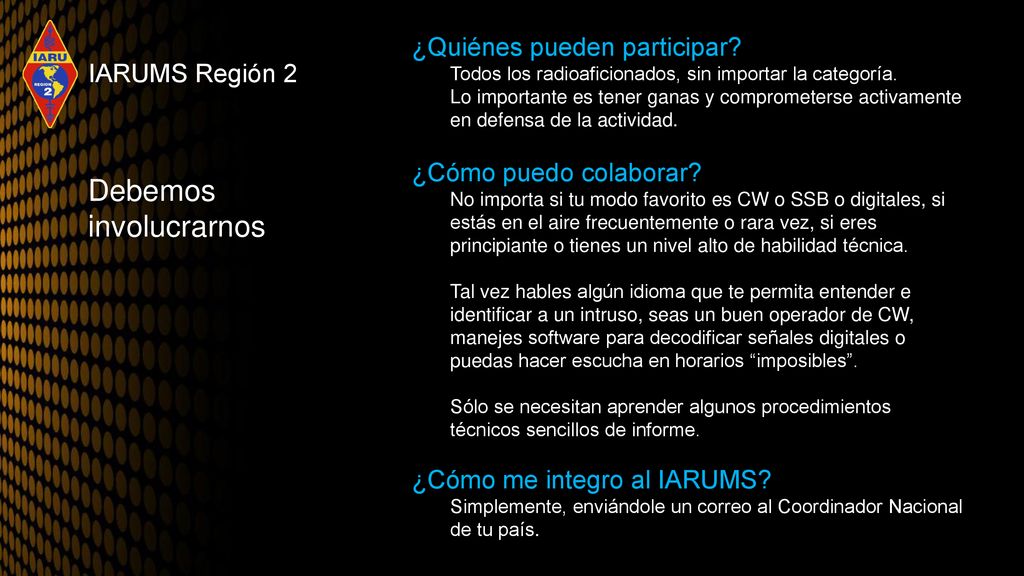

16 Debemos involucrarnos ¿Quiénes pueden participar? IARUMS Región 2
Todos los radioaficionados, sin importar la categoría. Lo importante es tener ganas y comprometerse activamente en defensa de la actividad. ¿Cómo puedo colaborar? No importa si tu modo favorito es CW o SSB o digitales, si estás en el aire frecuentemente o rara vez, si eres principiante o tienes un nivel alto de habilidad técnica. Tal vez hables algún idioma que te permita entender e identificar a un intruso, seas un buen operador de CW, manejes software para decodificar señales digitales o puedas hacer escucha en horarios “imposibles”. Sólo se necesitan aprender algunos procedimientos técnicos sencillos de informe. ¿Cómo me integro al IARUMS? Simplemente, enviándole un correo al Coordinador Nacional de tu país. IARUMS Región 2 Debemos involucrarnos

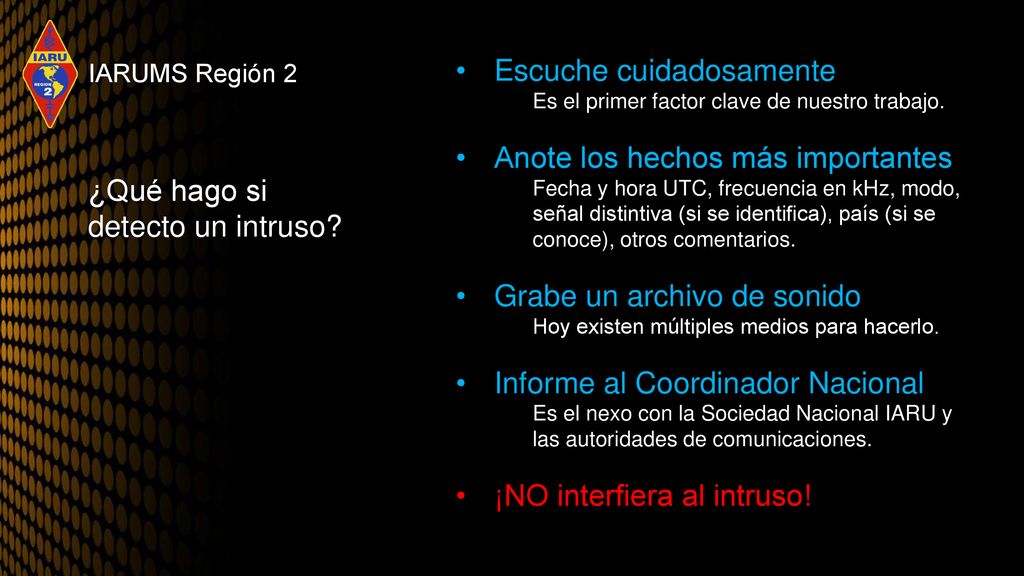

17 Escuche cuidadosamente Anote los hechos más importantes
Es el primer factor clave de nuestro trabajo. Anote los hechos más importantes Fecha y hora UTC, frecuencia en kHz, modo, señal distintiva (si se identifica), país (si se conoce), otros comentarios. Grabe un archivo de sonido Hoy existen múltiples medios para hacerlo. Informe al Coordinador Nacional Es el nexo con la Sociedad Nacional IARU y las autoridades de comunicaciones. ¡NO interfiera al intruso! IARUMS Región 2 ¿Qué hago si detecto un intruso?

18 Súmese al Sistema de Monitoreo de su Sociedad Nacional IARU
IARUMS Región 2 Nadie va a cuidar nuestras bandas por nosotros Todos podemos ayudar a defenderlas Súmese al Sistema de Monitoreo de su Sociedad Nacional IARU Manténgase informado, monitoree, avísenos y envíe sus informes

19 ¡Gracias!
