DEPARTAMENTO DE CIENCIAS DE LA TIERRA Y LA CONSTRUCCION.

Presentación del tema: "DEPARTAMENTO DE CIENCIAS DE LA TIERRA Y LA CONSTRUCCION."— Transcripción de la presentación:

1 DEPARTAMENTO DE CIENCIAS DE LA TIERRA Y LA CONSTRUCCION

2 MAESTRÍA EN SISTEMAS DE GESTIÓN AMBIENTAL PROMOCIÓN V TESIS DE GRADO DE MAESTRÍA EN SISTEMAS DE GESTIÓN AMBIENTAL TITULO: MEJORAMIENTO DE LOS ESTÁNDARES DE DESEMPEÑO AMBIENTAL EN LA CENTRAL TERMOESMERALDAS MEDIANTE LA IMPLEMENTACIÓN DE NUEVOS INDICADORES DE GESTIÓN AMBIENTAL MAESTRANTE: ING. JULIO JAVIER SOSA MONCAYO ENERO-2013

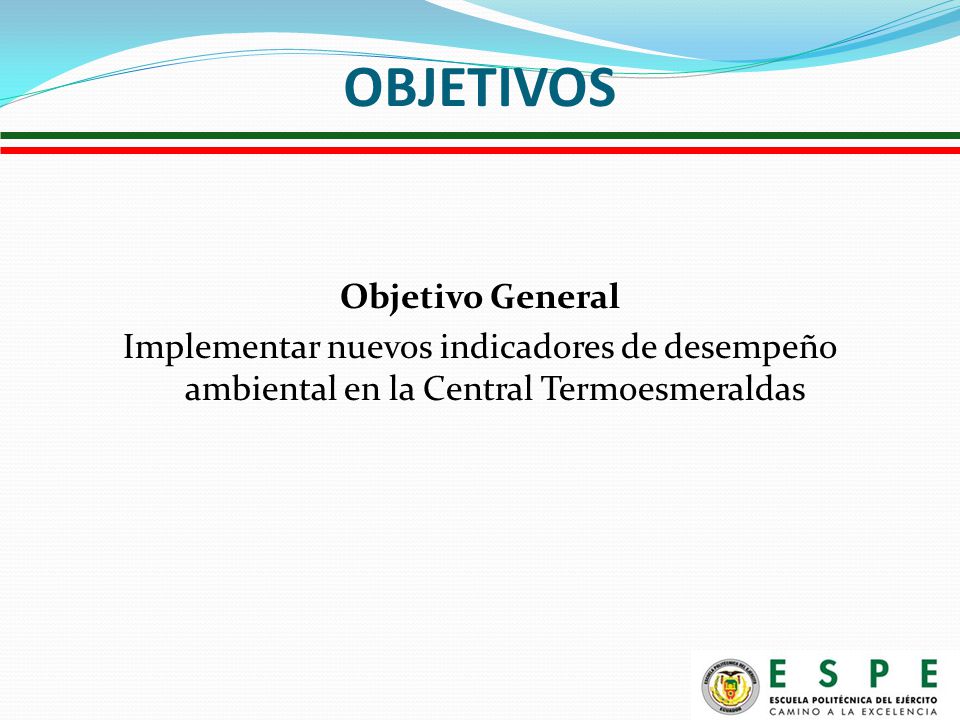

3 OBJETIVOS Objetivo General Implementar nuevos indicadores de desempeño ambiental en la Central Termoesmeraldas

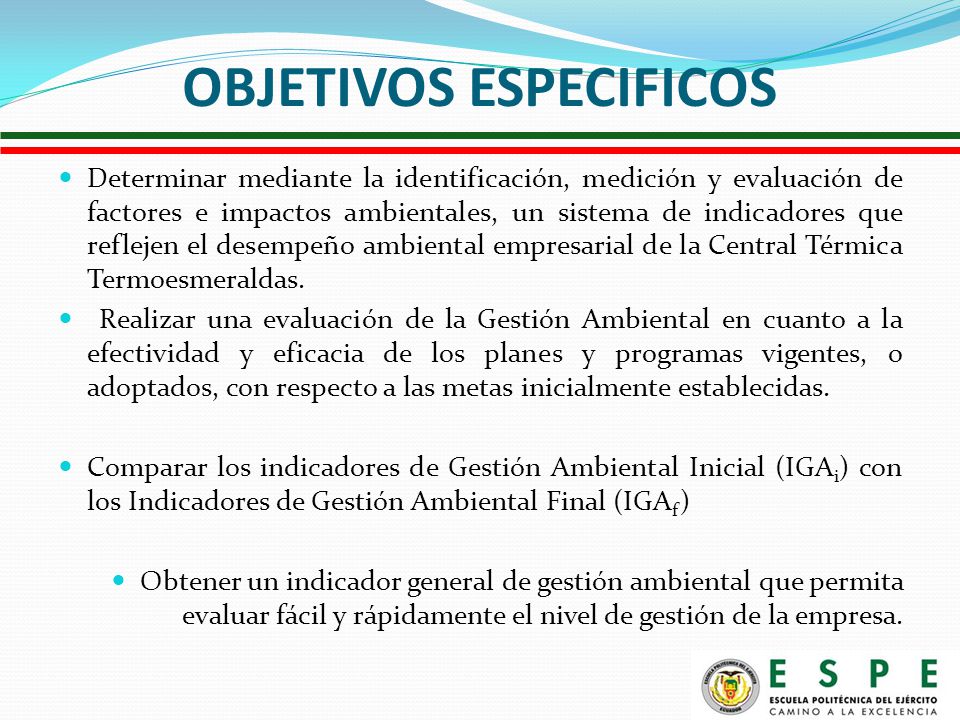

4 OBJETIVOS ESPECIFICOS Determinar mediante la identificación, medición y evaluación de factores e impactos ambientales, un sistema de indicadores que reflejen el desempeño ambiental empresarial de la Central Térmica Termoesmeraldas. Realizar una evaluación de la Gestión Ambiental en cuanto a la efectividad y eficacia de los planes y programas vigentes, o adoptados, con respecto a las metas inicialmente establecidas. Comparar los indicadores de Gestión Ambiental Inicial (IGA i ) con los Indicadores de Gestión Ambiental Final (IGA f ) Obtener un indicador general de gestión ambiental que permita evaluar fácil y rápidamente el nivel de gestión de la empresa.

5 El propósito de esta investigación es de implementar una herramienta que permita evaluar la gestión ambiental de los procesos productivos de la Central Termoesmeraldas para que le permita a la alta dirección formular estrategias adecuadas para que las políticas ambientales encuentren un punto de convergencia que asegure un desarrollo sustentable con equidad social, democracia y justicia. En este estudio se planteó investigar profundamente sobre el proceso de gestión ambiental y tratamiento de impactos ambientales, para elaborar una propuesta más viable para la gestión de los impactos en base a indicadores de desempeño de la central Termoesmeraldas, desde un alcance descriptivo como respuesta al problema planteado. Justificación e Importancia

6 El sistema de indicadores de desempeño ambiental ayudará a la alta dirección en la gestión de reducción o mitigación de impactos con la finalidad de mejorar el desempeño ambiental y así establecer las bases para la continuación del ciclo, en el sentido de lograr el mejoramiento continuo de las condiciones ambientales en las que se desarrolla sus actividades productivas.

7 GENERALIDADES CELEC EP - Unidad de Negocio TERMOESMERALDAS, operadora de la Central Térmica Esmeraldas, tiene una capacidad máxima de generación de 132,5 MW. La Central consiste de una turbina a vapor, marca Franco Tosi (licencia Westinghouse), con caldero Franco Tosi (licencia Combustion Engineering) para producción de vapor mediante la combustión de Fuel Oil N°6. La Central entre otros equipos cuenta con: Dos tanques de combustible (principal y diario) Planta de tratamiento de agua de proceso Planta de generación de hidrógeno Sistema de enfriamiento mediante torre húmeda Edificios administrativos, talleres y bodegas

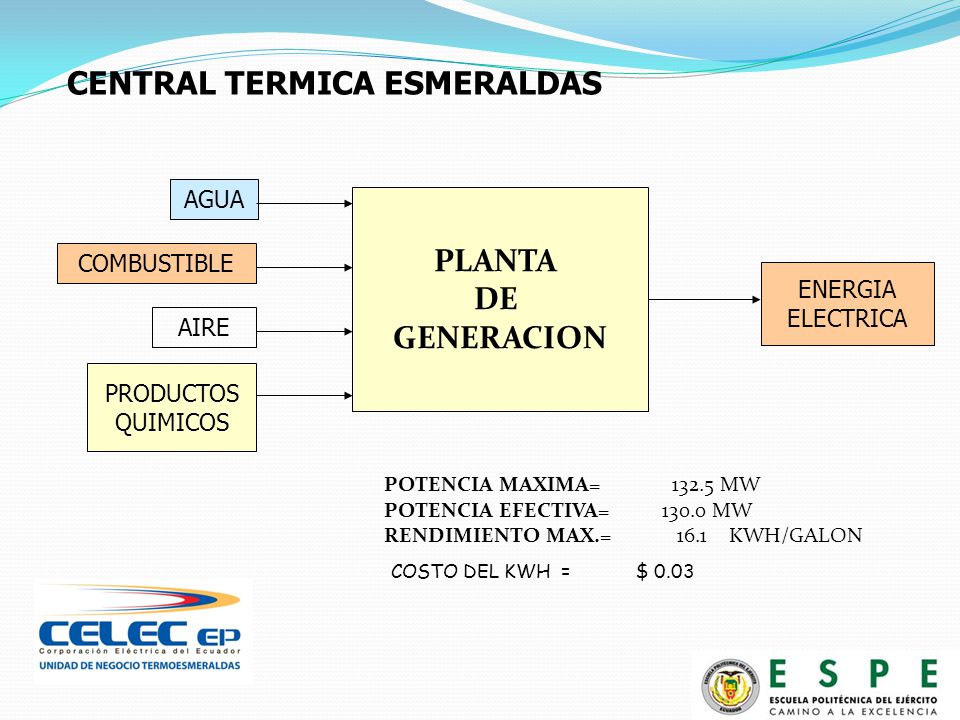

8 AIRE COMBUSTIBLE AGUA PRODUCTOS QUIMICOS PLANTA DE GENERACION POTENCIA MAXIMA=132.5 MW POTENCIA EFECTIVA= 130.0 MW RENDIMIENTO MAX.= 16.1 KWH/GALON CENTRAL TERMICA ESMERALDAS COSTO DEL KWH = $ 0.03 ENERGIA ELECTRICA

9 UNIDAD DE GENERACION TERMICA A VAPOR PROCESO DE PRODUCCION - ASPECTOS AMBIENTALES EMISIONES EFLUENTES RUIDO SUELOS INDICADOR IMPA.

10 INDICADORES AMBIENTALES GENERALIDADES Los indicadores ambientales se han preparado a manera de funciones de transformación (indicador del factor ambiental – Calidad Ambiental), de tal manera que se puedan utilizar para los siguientes propósitos: i.) Homogeneizar las diferentes unidades de medida de los indicadores de los factores afectados por cada proyecto o actividad objeto del EIA, y expresarlas en unidades abstractas de valor ambiental. ii.) Determinar la magnitud conmensurable de los impactos durante la etapa de Identificación y Evaluación de Impactos. iii.) Medir la efectividad de los Programas de Manejo Ambiental como se indica en cada uno de los programas y se detalla en el Programa de Supervisión Ambiental

11 EL INDICADOR DE GESTIÓN AMBIENTAL (IGA) El indicador de gestión ambiental que se propone en esta investigación es una expresión que permite integrar el nivel de desempeño de la empresa en relación con tres aspectos que se consideran vitales para determinar la respuesta de las organizaciones o entidades ante sus responsabilidades ambientales, ellos son:

12 1. El grado de desarrollo o ejecución y cumplimiento del plan de manejo ambiental. 2. El estado de legalidad ambiental de las actividades de la empresa. 3. El nivel de control de los impactos ambientales derivables de sus actividades. Para tal efecto es necesario definir un indicador para cada uno de los tres aspectos mencionados y luego integrarlos en una sola expresión cuyo resultado refleje el nivel de gestión ambiental de la empresa, como se muestra enseguida: EL INDICADOR DE GESTIÓN AMBIENTAL (IGA)

13 INDICADOR DE GESTION AMBIENTAL PROPUESTO

14 Matemáticamente la expresión que se propone para el cálculo del I.G.A es: I GA = I PMA *Fp PMA + I Permisos *Fp Perm. + I IA * Fp IA I GA: Indicador de Gestión Ambiental: valor entre 0 y 100. I PMA: Indicador de cumplimiento del PMA: valor entre 0 y 100. Fp PMA: Factor de Ponderación del PMA I Permisos: Indicador de gestión de Permisos ambientales: valor entre 0 y 100. Fp Perm: Factor de ponderación permisos ambientales I GA: Indicador de gestión ambiental :valor entre 0 y 100. I IA: Indicador de impacto ambiental: valor entre 0 y 100. Fp IA: Factor de ponderación del impacto ambiental

15 MONITOREO DE EMISIONES

16 FECHAS DE MONITOREO: /2011 F UENTE F ECHA DE M EDICIÓN PM (mg/Nm 3 ) NO X (mg/Nm 3 ) SO 2 (mg/Nm 3 ) CO (mg/Nm 3 ) Caldero 15/06/20113465722379131 16/06/20113765592307201 17/06/20113285692523215 09/01/2012195.6489246345 10/01/2012243482239745 11/01/2012230490248440 Límite Máximo Permisible*3557001650350**

17 AGUA A LA DESCARGA AL RIO MONITOREO DE EFLUENTES

18 Resultados de Monitoreo de Efluentes – Descargas al río Teaone P ARÁMETROS F ÍSICO -Q UÍMICOS U NIDAD L ÍMITE M ÁXIMO P ERMISIBLE ^ A GUA A LA S ALIDA HACIA RÍO T EAONE JUNIO 2011 A GUA A LA S ALIDA HACIA RÍO T EAONE OCTUBRE 2011 A GUA A LA SALIDA H ACIA RÍO T EAONE DICIEMBRE 2011 Temperatura*ºC 35 33,430,231 pH*--- 5 - 9 7,487,948,05 Conductividad Eléctrica* µS/cm ND 1630401,211076 Cloro Activomg/l 0,5 <0,050,09<0,05 Aceites y Grasasmg/l 0,3<5 Hidrocarburos Totales mg/l 20 <0,2 Sólidos Suspendidos Totales mg/l 100 2072,93 Sólidos totalesmg/l 1600 1208757,24776 DQOmg/l 250 4554,5<30 DBO 5 mg/l 100 <316,7< 3 Sulfurosmg/l 0,5 <0,050,337<0,05 Cobremg/l 1 <0,02 Cromo hexavalentemg/l 0,5 <0,05 Hierro Totalmg/l 10 <0,05 Plomomg/l 0,2 <0,05 Zincmg/l 5 <0,010,0816 <0,01 Fenolesmg/l 0,2 0,0110,076 <0,025

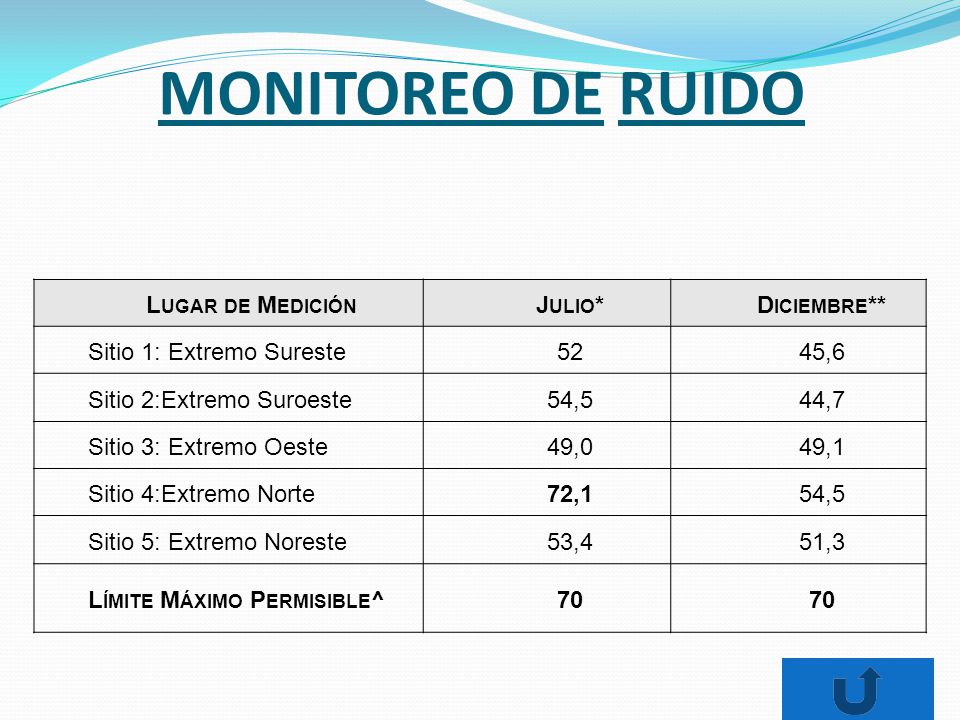

19 MONITOREO DE RUIDO

20 L UGAR DE M EDICIÓN J ULIO *D ICIEMBRE ** Sitio 1: Extremo Sureste5245,6 Sitio 2:Extremo Suroeste54,544,7 Sitio 3: Extremo Oeste49,049,1 Sitio 4:Extremo Norte72,154,5 Sitio 5: Extremo Noreste53,451,3 L ÍMITE M ÁXIMO P ERMISIBLE ^70

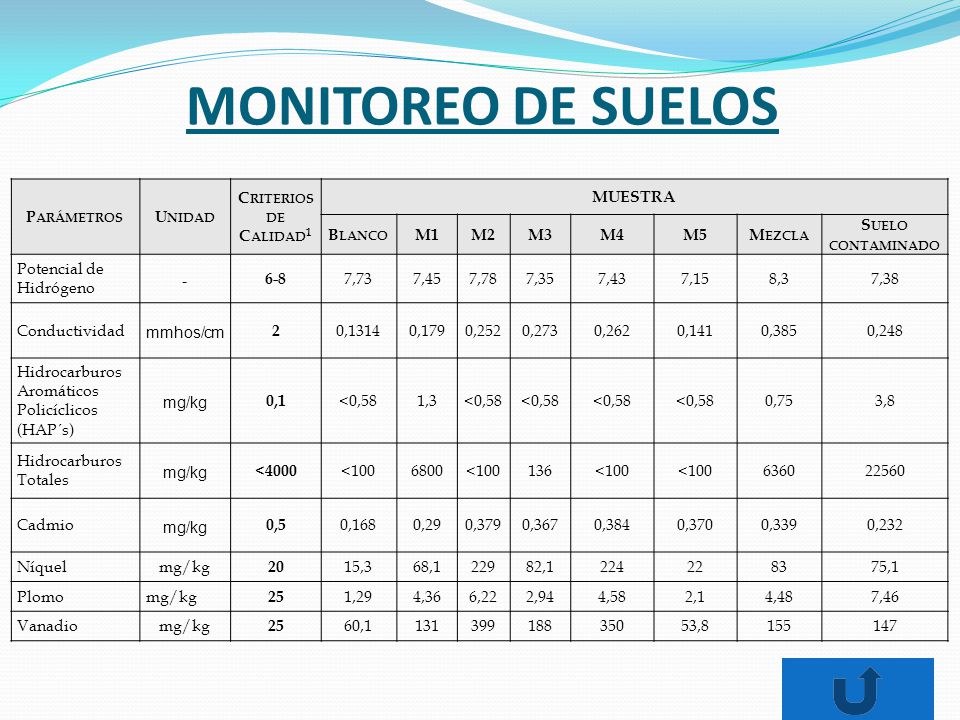

21 MONITOREO DE SUELOS

22 P ARÁMETROS U NIDAD C RITERIOS DE C ALIDAD 1 MUESTRA B LANCO M1M2M3M4M5M EZCLA S UELO CONTAMINADO Potencial de Hidrógeno - 6-8 7,737,457,787,357,437,158,37,38 Conductividad mmhos/cm 2 0,13140,1790,2520,2730,2620,1410,3850,248 Hidrocarburos Aromáticos Policíclicos (HAP´s) mg/kg 0,1 <0,581,3<0,58 0,753,8 Hidrocarburos Totales mg/kg <4000 <1006800<100136<100 636022560 Cadmio mg/kg 0,5 0,1680,290,3790,3670,3840,3700,3390,232 Níquelmg/kg 20 15,368,122982,1224228375,1 Plomomg/kg 25 1,294,366,222,944,582,14,487,46 Vanadiomg/kg 25 60,113139918835053,8155147

23 INDICADOR DE GESTION AMBIENTAL INDICADOR DEL PLAN DE MANEJO AMBIENTAL (I PMA ) Indicador Programa de Prevención Indicador Programa de Mitigación Indicador Programa de Medidas Compensatorias Indicador Programa de Manejo de Desechos Indicador Programa de Capacitación Ambiental Indicador Programa de Monitoreo y Seguimiento Indicador Programa de Participación ciudadana Indicador Programa de Seguridad Industrial y Salud Ocupacional Indicador plan de contingencia Indicador Auditorías Ambientales Internas (AAI) INDICADOR DE PERMISOS AMBIENTALES (I PERM ) Permisos obtenidos Permisos requeridos INDICADOR DE IMPACTO AMBIENTAL (I IA ) Indicador de impacto por vertimientos de aguas residuales Indicador de impacto por emisiones gaseosas Indicador de impacto por degradación del suelo Indicador de impacto por ruido ambiental

24 INDICADOR DE GESTION AMBIENTAL COMPONENTES PRINCIPALES COMPONENTES SECUNDARIOSSIMBOLO INDICADOR DEL PLAN DE MANEJO AMBIENTAL (I PMA ) Indicador Programa de Prevención Indicador Programa de Mitigación Indicador Programa de Medidas Compensatorias Indicador Programa de Manejo de Desechos Indicador Programa de Capacitación Ambiental Indicador Programa de Monitoreo y Seguimiento Indicador Programa de Participación ciudadana Indicador Prog. de Seguridad Industrial y Salud Ocupacional Indicador plan de contingencia Indicador Auditorías Ambientales Internas (AAI) I PP I PM I PMC I PMD I CA I PM&S I PPC I PSISO I PC I AAI INDICADOR DE PERMISOS AMBIENTALES (I PERM ) Permisos obtenidos Permisos requeridos I Perm I Requerido INDICADOR DE IMPACTO AMBIENTAL (I IA ) Indicador de impacto por vertimientos de aguas residuales industriales. Indicador de impacto por emisiones gaseosas Indicador de impacto por degradación del suelo Indicador de impacto por ruido I vert ARIND I Emisiones I Suelos I Ruido

25 INDICADOR DE GESTION AMBIENTAL Indicador de Plan de Manejo Ambiental El indicador propuesto para evaluar el nivel de cumplimiento del PMA, considera cada uno de los componentes del plan, como se indica enseguida: I PMA = [( I PP + I PM + I PMC + I PMD + I CA + I PM&S + I PPC + I PSISO + I PC + I AAI )/10]* 100 En donde : I PMA: Indicador de cumplimiento del PMA, valor entre 0 y 100. I PP : Indicador Programa de Prevención, valor entre 0 y 1. I PM : Indicador Programa de Mitigación, valor entre 0 y 1. I PMC : Indicador Programa de Medidas Compensatorias, valor entre 0 y 1. I PMD: Indicador Programa de Manejo de Desechos, valor entre 0 y 1. I CA: Indicador Programa de Capacitación Ambiental, valor entre 0 y 1. I PM&S: Indicador Programa de Monitoreo y Seguimiento, valor entre 0 y 1. I PPC: Indicador Programa de Participación Ciudadana, valor entre 0 y 1. I PSISO: Indicador Programa de Seguridad Industrial y Salud Ocupacional, valor entre 0 y 1. I PC: Indicador Plan de contingencia, valor entre 0 y 1. I AAI: Indicador de Auditorías Ambientales Internas, valor entre 0 y 1.

26 INDICADOR DE GESTION AMBIENTAL Indicador de Plan de Manejo Ahora, para evaluar cada uno de los indicadores que conforman el I PMA se consideran dos aspectos básicos: Grado de ejecución : Se refiere al nivel de ejecución del plan; es decir compara el número de obras o acciones terminadas o el número de equipos, o sistemas, adquiridos hasta el momento de la evaluación (N OAE ) contra el número total de obras y equipos, o sistemas, contemplados en el PMA (N TOT ) Ejecución presupuestal: Compara el dinero invertido hasta el momento (R EJEC ) contra el dinero total presupuestado en el plan (R PRES ).

27 INDICADOR DE PLAN DE MANEJO AMBIENTAL La evaluación de estos aspectos aplicada a cada uno de los componentes del PMA resulta en una expresión como la siguiente: Ip-i = [(N OAE /N TOT )+ (R EJEC / R PRES )]/2 Después de obtener el indicador para cada uno de los componentes del PMA, se procederá a calcular el promedio aritmético con el cual se definió el indicador del PMA (I PMA ). Se sugiere el promedio aritmético para darle una importancia igual a cada componente del PMA

28 INDICADOR DE PLAN DE MANEJO AMBIENTAL CALCULO DEL INDICADOR DEL PLAN DE MANEJO AMBIENTAL (PMA) ACCIONES PROGRAMADAS/REQUERIMIENTOS NORMATIVOSEVALUACION DE LA GESTION AMBIENTAL PROGRAMA DE PREVENCIÓN DE IMPACTOS AMBIENTALES EJECUTADO 1REGISTRO Y CONTROL DE CONSUMO DE COMBUSTIBLEESTADO:REALIZADO1 2REGISTRO DE TEMPERATURA Y MONOXIDO DE CARBONOESTADO:REALIZADO1 3REGISTRO DE CONTENIDO DE AZUFRE DEL COMBUSTIBLEESTADO:REALIZADO1 4CHARLAS A PERSONAL PARA MANEJO DE SUSTANCIAS QUIMICASESTADO:REALIZADO1 5REGISTRO Y CONTROL CALIDAD DE EFLUENTESESTADO:REALIZADO1 6CONSTRUCCION PISCINA DE EMERGENCIASESTADO:REALIZADO1 PLANIFICAD O6PRESUPUESTO: $230.000,00INVERSION:$230.000,006

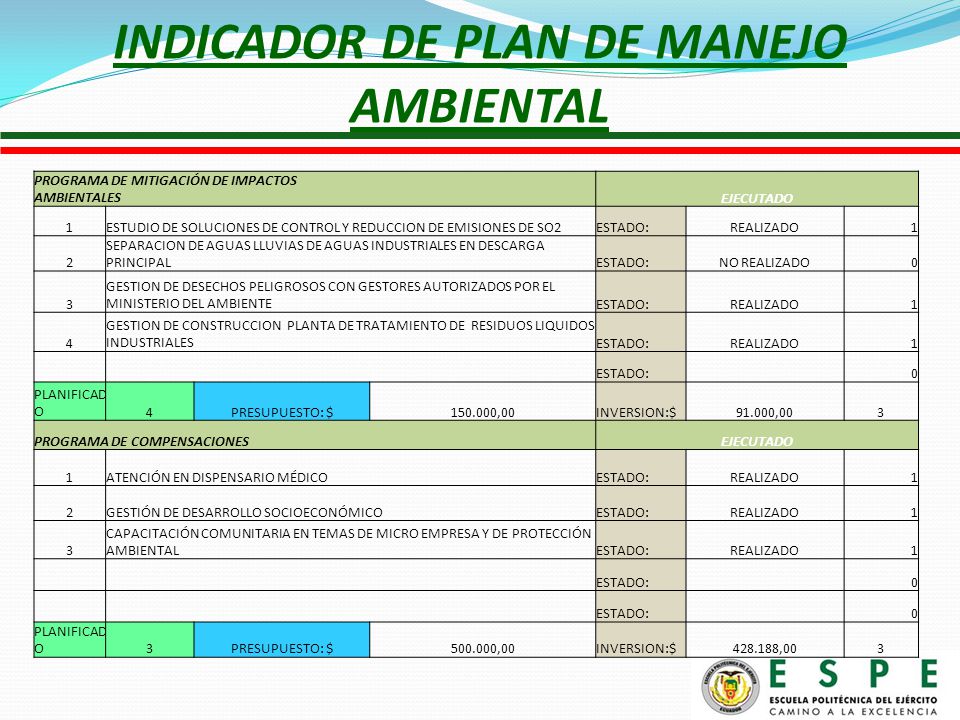

29 INDICADOR DE PLAN DE MANEJO AMBIENTAL PROGRAMA DE MITIGACIÓN DE IMPACTOS AMBIENTALES EJECUTADO 1ESTUDIO DE SOLUCIONES DE CONTROL Y REDUCCION DE EMISIONES DE SO2ESTADO:REALIZADO1 2 SEPARACION DE AGUAS LLUVIAS DE AGUAS INDUSTRIALES EN DESCARGA PRINCIPALESTADO:NO REALIZADO0 3 GESTION DE DESECHOS PELIGROSOS CON GESTORES AUTORIZADOS POR EL MINISTERIO DEL AMBIENTEESTADO:REALIZADO1 4 GESTION DE CONSTRUCCION PLANTA DE TRATAMIENTO DE RESIDUOS LIQUIDOS INDUSTRIALESESTADO:REALIZADO1 ESTADO: 0 PLANIFICAD O4PRESUPUESTO: $150.000,00INVERSION:$91.000,003 PROGRAMA DE COMPENSACIONES EJECUTADO 1ATENCIÓN EN DISPENSARIO MÉDICOESTADO:REALIZADO1 2GESTIÓN DE DESARROLLO SOCIOECONÓMICOESTADO:REALIZADO1 3 CAPACITACIÓN COMUNITARIA EN TEMAS DE MICRO EMPRESA Y DE PROTECCIÓN AMBIENTALESTADO:REALIZADO1 ESTADO: 0 0 PLANIFICAD O3PRESUPUESTO: $500.000,00INVERSION:$428.188,003

30 INDICADOR DE PLAN DE MANEJO AMBIENTAL PROGRAMA DE MANEJO DE DESECHOS EJECUTADO 1PLAN DE MANEJO DE DESECHOS NO PELIGROSOSESTADO:REALIZADO1 2PLAN DE MANEJO DE DESECHOS SOLIDOS PELIGROSOSESTADO:REALIZADO1 3PLAN DE MANEJO DE DESECHOS LIQUIDOS PELIGROSOSESTADO:REALIZADO1 4PLAN DE RECICLAJEESTADO:REALIZADO1 ESTADO: 0 PLANIFICAD O4PRESUPUESTO: $291.000,00INVERSION:$291.000,004 PROGRAMA DE CAPACITACIÓN Y ENTRENAMIENTO EJECUTADO 1TOMA DE CONCIENCIAESTADO:REALIZADO1 2CAPACITACIÓN EN PREPARACIÓN ANTE EMERGENCIASESTADO:REALIZADO1 3BUENAS PRACTICAS AMBIENTALES Y AHORRO DE RECURSOSESTADO:REALIZADO1 ESTADO: 0 0 PLANIFICAD O3PRESUPUESTO: $20.000,00INVERSION:$17.200,003

31 INDICADOR DE PLAN DE MANEJO AMBIENTAL PROGRAMA DE MONITOREO AMBIENTAL Y SEGUIMIENTO EJECUTADO 1MONITOREO DE EMISIONES ATMOSFÉRICASESTADO:REALIZADO1 2MONITOREO DE RUIDOESTADO:REALIZADO1 3MONITOREO DE EFLUENTESESTADO:REALIZADO1 4MONITOREO DE CALIDAD DEL SUELOESTADO:REALIZADO1 PLANIFICAD O4PRESUPUESTO: $20.000,00INVERSION:$19.644,004 PROGRAMA DE PARTICIPACIÓN SOCIAL EJECUTADO 1PLAN DE COMUNICACIÓN HACIA COMUNIDADES Y/O PARTES INTERESADASESTADO:REALIZADO1 2 PLAN DE DESARROLLO COMUNITARIO ELABORADO CONJUNTAMENTE CON LA COMUNIDAD ComunidadESTADO:REALIZADO1 3 GESTION DE LA COMPENSACIÓN SOCIAL A TRAVÉS DE ORGANISMOS COMPETENTESESTADO:REALIZADO1 ESTADO: 0 0 PLANIFICAD O3PRESUPUESTO: $96.000,00INVERSION:$96.000,003

32 INDICADOR DE PLAN DE MANEJO AMBIENTAL PROGRAMA DE SALUD Y SEGURIDAD OCUPACIONAL EJECUTADO 1ENTRENAMIENTO EN SEGURIDAD LABORALESTADO:REALIZADO1 2EVALUACION DE SALUD E HIGIENE LABORALESTADO:REALIZADO1 3FICHAS MEDICAS PREVENTIVASESTADO:REALIZADO1 4EXAMENES MEDICOS OCUPACIONALESESTADO:REALIZADO1 ESTADO: 0 PLANIFICAD O4PRESUPUESTO: $125.000,00INVERSION:$124.196,004 PROGRAMA DE CONTINGENCIAS EJECUTADO 1PLAN DE CONTINGENCIA PARA DERRAMES DE COMBUSTIBLEESTADO:REALIZADO1 2CONTINGENCIA ANTE DERRAMES DE SUSTANCIAS QUÍMICASESTADO:REALIZADO1 3CONTINGENCIA ANTE INCENDIOSESTADO:REALIZADO1 4CONTINGENCIA ANTE RIESGOS NATURALESESTADO:REALIZADO1 5EPP PARA CONTROL DE EMEGENCIAS REALIZADO1 6MATERIALES PARA CONTROL DE EMEGENCIASESTADO:REALIZADO1 PLANIFICAD O6PRESUPUESTO: $56.500,00INVERSION:$56.500,006 PROGRAMA DE AUDITORÍAS AMBIENTALES Y SEGUIMIENTO EJECUTADO 1AUDITORIAS AMBIENTALES DE CUMPLIMIENTOESTADO:REALIZADO1 2AUDITORIAS AMBIENTALES INTERNASESTADO:REALIZADO1 ESTADO: 0 0 0 PLANIFICAD O2PRESUPUESTO: $20.000,00INVERSION:$17.370,002

33 Para efectos de evaluar el nivel de gestión ambiental realizado por la empresa interesada en desarrollar el proyecto de generación termoeléctrica, se emplea la siguiente lista de permisos básicos. Licencia ambiental (mediante presentación del PMA). Concesión de permisos anuales y ocasionales. Concesión del derecho de aprovechamiento de agua superficial. Permiso de uso de suelo. Permiso de utilización de Productos controlados por el CONSEP. Indicador de Permisos Ambientales

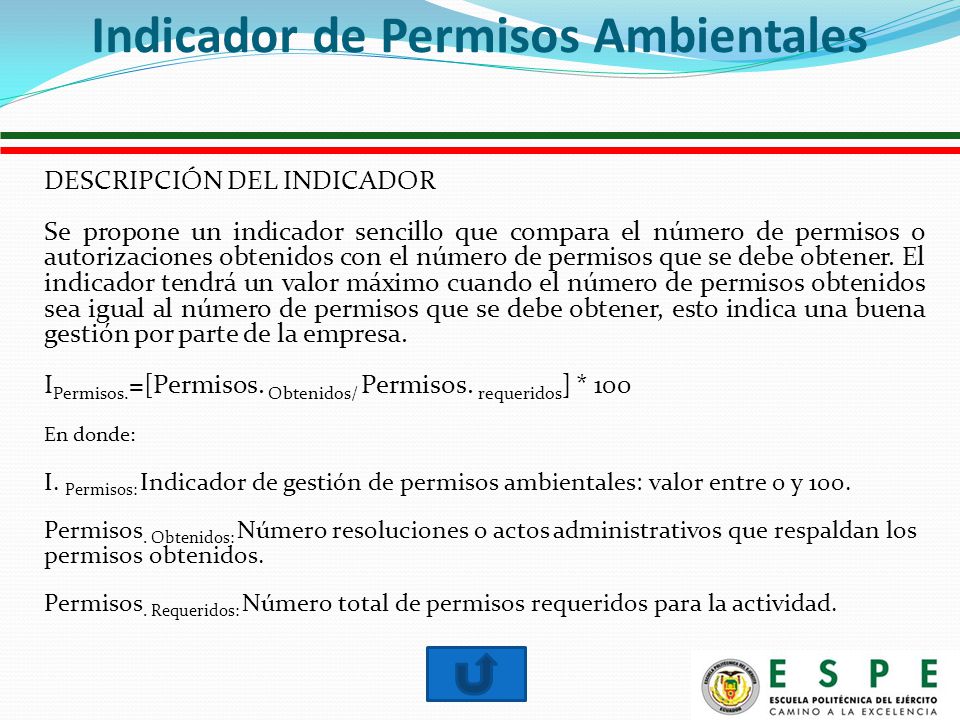

34 DESCRIPCIÓN DEL INDICADOR Se propone un indicador sencillo que compara el número de permisos o autorizaciones obtenidos con el número de permisos que se debe obtener. El indicador tendrá un valor máximo cuando el número de permisos obtenidos sea igual al número de permisos que se debe obtener, esto indica una buena gestión por parte de la empresa. I Permisos. =[Permisos. Obtenidos/ Permisos. requeridos ] * 100 En donde: I. Permisos: Indicador de gestión de permisos ambientales: valor entre 0 y 100. Permisos. Obtenidos: Número resoluciones o actos administrativos que respaldan los permisos obtenidos. Permisos. Requeridos: Número total de permisos requeridos para la actividad.

35 El indicador de impacto ambiental derivable de las actividades del proceso productivo de generación termoeléctrica debe expresar de la mejor manera la eficiencia de la empresa en la mitigación y el control de las posibles alteraciones ambientales que se pueden causar como consecuencia de su desarrollo. Indicador de Impacto Ambiental

36 DESCRIPCIÓN DEL INDICADOR La estructura del indicador del impacto ambiental de la actividad de generación termoeléctrica se puede definir como el cálculo del promedio aritmético ponderado de cada uno de los indicadores de impacto identificados, sometido a evaluación. I IA = [Σ I i * UI i ] / 100*n En donde : I IA Indicador global de impacto ambiental.: valor entre 0 y 100. I i Indicador de impacto ambiental generado por el impacto i : valor entre 0 y 100. UI i Unidades de importancia para el impacto i: valor entre 0 y 1.000 n Número de indicadores de impacto Indicador de Impacto Ambiental

37 IMPACTO POR VERTIMIENTO DE AGUAS RESIDUALES INDUSTRIALES Las etapas a seguir en el procedimiento de cálculo del indicador de impacto por vertimientos de aguas residuales del proceso productivo son las siguientes: i. Obtención de unidades homogéneas de calidad ambiental Se supone que como resultado de las mediciones efectuadas se obtuvo la siguiente información: Indicador de Impacto Ambiental

38 PARÁMETRO UNI DAD VALOR pH 7,74 Conductividad 393 Sólidos totales disueltos 223 Sólidos sedimentablesmg/L0,8 Sólidos suspendidos totalesmg/L35 Sólidos totalesmg/L661,4 Sulfatosmg/L24 Sulfitosmg/L1 Sulfurosmg/L0,143 Cloro activomg/L0,02 Oxigeno disueltomg/L3,33 Aceites y grasasmg/L 0,9 DQOmg/L27,1 DBO5mg/L7 TPHmg/L0,2 Fenolesmg/L0,011 Arsénicomg/L0,001 Aluminiomg/L0,12 Bariomg/L0,297 Boro totalmg/L0,9 Cadmiomg/L0,002 Cobaltomg/L0,013 Cobremg/L0,01 Cromo hexavalentemg/L0,01 Estañomg/L0,01 Hierro totalmg/L5 Manganeso totalmg/L0,01 Mercurio totalmg/L0,001 Níquelmg/L0,023 Plomomg/L0,02 Zincmg/L0,002 Seleniomg/L0,001 Vanadiomg/L0,1 Temperaturaº C35

39 Ahora se requiere expresar los valores de los parámetros medidos en unidades homogéneas de calidad ambiental para lo cual se aplica una función de transformación que permite definir un índice de calidad ambiental de un factor (CA) en función de la magnitud del impacto recibido (M). CA j = f (M j ) Indicador de Impacto Ambiental

40 En relación con los sólidos suspendidos (SS) tenemos que a medida que se incrementa la concentración de SS disminuirá la calidad ambiental del cuerpo receptor, en consecuencia, el comportamiento de la función de transformación es del tipo de la mostrada en la siguiente figura. Indicador de Impacto Ambiental

41 Al efectuar las correspondientes lecturas en cada una de las gráficas de calidad ambiental (Ca) se encuentra que: Calidad ambiental para pH: 1,00 Calidad ambiental para conductividad: 1,00 Calidad ambiental para sólidos totales disueltos: 1,00 Calidad ambiental para sólidos sedimentables: 0,60 Calidad ambiental para sólidos suspendidos totales: 0,83 Calidad ambiental para sólidos totales: 0,79 Calidad ambiental para sulfatos: 1,00 Calidad ambiental para sulfitos: 0,75 Calidad ambiental para sulfuros 0,86 Calidad ambiental para cloro activo: 0,98 Calidad ambiental para oxigeno disuelto: 0,22 Calidad ambiental para aceites y grasas: 0,01 Calidad ambiental para DQO: 0,95 Calidad ambiental para DBO 5 : 0,97 Calidad ambiental para TPH: 0,99 Calidad ambiental para fenoles: 0,97 Calidad ambiental para arsénico: 0,99 Calidad ambiental para aluminio: 0,99 Calidad ambiental para bario: 0,92 Calidad ambiental para boro: 0,76 Calidad ambiental para cadmio: 0,94 Calidad ambiental para cobalto: 0,98 Calidad ambiental para cobre: 0,99 Calidad ambiental para cromo hexavalente: 0,99 Calidad ambiental para estaño: 1,00 Calidad ambiental para hierro total: 0,73 Calidad ambiental para manganeso total: 1,00 Calidad ambiental para mercurio total: 0,89 Calidad ambiental para níquel: 0,99 Calidad ambiental para plomo: 0,94 Calidad ambiental para zinc: 1,00 Calidad ambiental para selenio 0,99 Calidad ambiental para vanadio: 0,99 Calidad ambiental para temperatura: 0,36 ii. Cálculo del caudal de dilución. Se infiere, para este caso, que la relación entre el caudal del vertimiento y el caudal del cuerpo receptor es de 1 a 10, entonces, Q vert /Q recep será 0.1 iii. Cálculo del indicador del impacto por vertimiento de aguas residuales de tipo industrial Se requiere aplicar la siguiente ecuación: I vert. ARI. = (Σ Ca fqb ) / n * [1 - (Q vert ¸ Q recep )]* 100

42 IMPACTO POR EMISIONES GASEOSAS Se requiere expresar los valores de los parámetros medidos en unidades homogéneas de calidad ambiental para lo cual se aplica una función de transformación que permite definir un índice de calidad ambiental de un factor (CA) en función de la magnitud del impacto recibido (M). CA j = f (M j ) Indicador de Impacto Ambiental

43 FUNCIONES DE TRANSFORMACION CONSTRUCCION DE LAS CURVAS DE TRANSFORMACION Algunas de las funciones de transformación se tomaron de Conesa (1997) y Canter (1998). En algunos casos fue necesario realizar algunas simplificaciones o modificaciones de acuerdo a las actividades a realizar o al nivel de información disponible. Para obtener el resto de funciones se siguió la siguiente metodología: PASO 1. Partir de la máxima información que relacione el valor considerado con la calidad medioambiental, tanto científica, como de la normativa legal y de las preferencias sociales en la materia. PASO 2. En el eje de las abscisas, crear una escala de tal manera que el menor valor posible coincida con el cero y el máximo con el extremo derecho de la gráfica.

44 FUNCIONES DE TRANSFORMACION CONSTRUCCION DE LAS CURVAS DE TRANSFORMACION PASO 3. En el eje de las ordenadas, situar CA = 0 en el origen 0 y CA = 1, en el extremo superior de la gráfica, dividiendo el segmento en partes iguales. PASO 4. Mediante reuniones con algunos asesores externos, dibujar la función, expresando la relación entre los intervalos anteriores y la magnitud del efecto sobre el factor. Se debe tomar en cuenta que los niveles del indicador contaminante iguales al máximo tolerado por la legislación, se sitúen en un índice de calidad (CA) igual a 0.5; de tal forma que valores por debajo de 0.5 son inadmisibles o al menos peligrosos y sujetos a atención especial.

45 FUNCIONES DE TRANSFORMACION VERTIDOSSUELOSRUIDOS EMISIONES

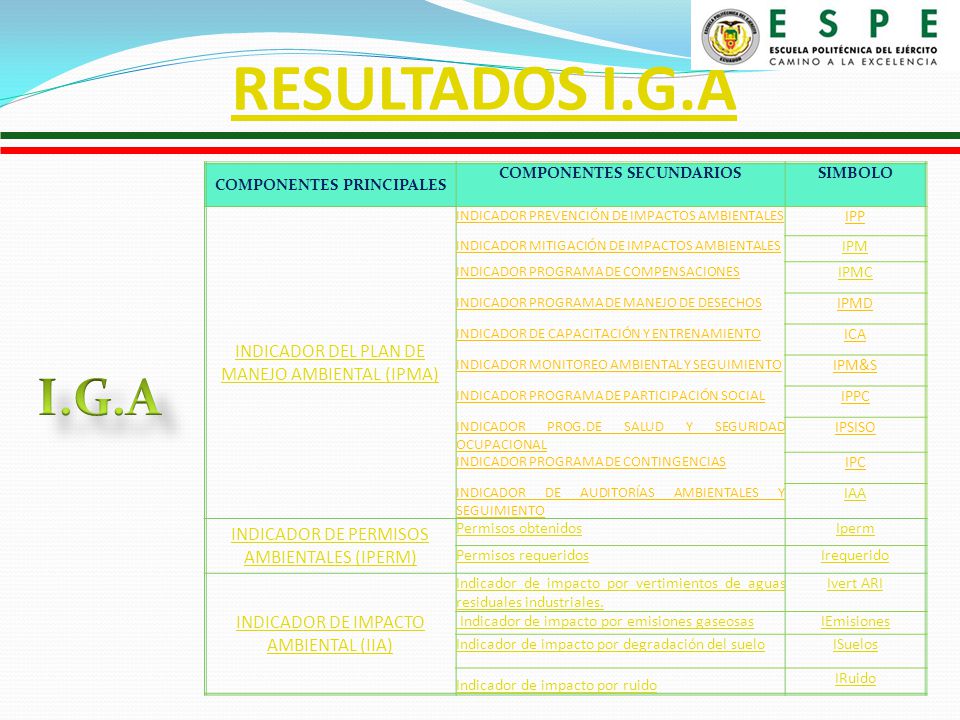

46 RESULTADOS I.G.A COMPONENTES PRINCIPALES COMPONENTES SECUNDARIOSSIMBOLO INDICADOR DEL PLAN DE MANEJO AMBIENTAL (IPMA) INDICADOR PREVENCIÓN DE IMPACTOS AMBIENTALES IPP INDICADOR MITIGACIÓN DE IMPACTOS AMBIENTALES IPM INDICADOR PROGRAMA DE COMPENSACIONES IPMC INDICADOR PROGRAMA DE MANEJO DE DESECHOS IPMD INDICADOR DE CAPACITACIÓN Y ENTRENAMIENTO ICA INDICADOR MONITOREO AMBIENTAL Y SEGUIMIENTO IPM&S INDICADOR PROGRAMA DE PARTICIPACIÓN SOCIAL IPPC INDICADOR PROG.DE SALUD Y SEGURIDAD OCUPACIONAL IPSISO INDICADOR PROGRAMA DE CONTINGENCIAS IPC INDICADOR DE AUDITORÍAS AMBIENTALES Y SEGUIMIENTO IAA INDICADOR DE PERMISOS AMBIENTALES (IPERM) Permisos obtenidosIperm Permisos requeridosIrequerido INDICADOR DE IMPACTO AMBIENTAL (IIA) Indicador de impacto por vertimientos de aguas residuales industriales. Ivert ARI Indicador de impacto por emisiones gaseosasIEmisiones Indicador de impacto por degradación del sueloISuelos Indicador de impacto por ruido IRuido

47 INDICADOR DE PLAN DE MANEJO AMBIENTAL INDICADORPROGRAMAEJECUTADOPLANIFICADON OAE /N TOT R GAST / R PROG Ip-i IPP Prevencion 661,00 IPM Mitigación 340,750,610,68 IPMCMedidas Compensatorias 331,000,860,93 IPMD Manejo de Desechos 441,00 ICACapacitación Ambiental 331,000,860,93 IPM&SMonitoreo y Seguimiento 441,000,980,99 IPPC Participación Ciudadana 331,00 IPSISOSeguridad Industrial y Salud Ocupacional 441,000,991,00 IPCPlan de contingencia 661,00 IAAAuditorías Ambientales 221,000,870,93 I PMA= [(IPP +IPM+ IPMC + IPMD+ ICA + IPM&S+ IPPC + IPSISO+ IPC +IAA+)/10]* 10094,59 El I PMA en este caso es de 94,5865533333333 unidades

48 INDICADOR DE PERMISOS N° PERMISOS REQUERIDO SPERMISOS/AUTORIZACIONES REQUERIDAS EVALUACIÓN DE LA GESTIÓN DE PERMISOS ESTADO N° PERMISOS OBTENIDO S 1Licencia ambientalEn tramite FALSO 0 2 Concesión de permisos anuales y ocasionalesSe obtuvo VERDADERO 1 3 Concesión del derecho de aprovechamiento de agua superficialSe obtuvo VERDADERO 1 4 Permiso de Utilizacion de Productos controlados por el CONSEPSe obtuvo VERDADERO 1 5Permiso de uso de sueloSe obtuvo VERDADERO 1 FALSO 0 5 I Permisos = 804 De conformidad con lo expuesto anteriormente, el indicador de permisos será: I Permisos. =[Permisos. Obtenidos/ Permisos. requeridos ] * 100 El I Permisos en este caso es de80 unidades Indicador de Permisos Ambientales

49 INDICADOR DE IMPACTO AMBIENTAL INDICADOR DE IMPACTO POR VERTIDOS RESIDUALES INDUSTRIALES AGUA DESCARGA DETERMINACIÓNUNIDADES LIMITE MAX DESCARGA A UN CUERPO AGUA DULCE (mg/l) VALORCA Indicador de Calidad Ambiental pH 5-97,740,9998,88 Conductividad 3931,00100,00 Sólidos totales disueltos 2230,9998,89 Solidos sedimentablesmg/L10,80,6060,00 Solidos suspendidos totalesmg/L100350,8382,50 Solidos totalesmg/L1600661,40,7979,33 Sulfatosmg/L1000240,9998,80 Sulfitosmg/L210,7575,00 Sulfurosmg/L0,50,1430,8685,70 Cloro activomg/L0,50,020,9898,00 Oxigeno disueltomg/L 3,330,2222,18 Aceites y grasasmg/L0,3 0,9 0,011,00 DQOmg/L25027,10,9594,58 DBO5mg/L10070,9796,50 TPHmg/L200,20,9999,41 Fenolesmg/L0,20,0110,9796,79 Arsénicomg/L0,10,0010,9999,41 Aluminiomg/L 5 0,120,9998,59 Bariomg/L20,2970,9291,58 Boro totalmg/L20,90,7675,61 Cadmiomg/L0,020,0020,9494,29 Cobaltomg/L0,50,0130,9898,48 Cobremg/L10,010,9999,41 Cromo hexavalentemg/L0,50,010,9998,83 Estañomg/L50,011,0099,88 Hierro totalmg/L1050,7372,75 Manganeso totalmg/L20,011,0099,71 Mercurio totalmg/L0,0050,0010,8988,58 Níquelmg/L20,0230,9999,33 Plomomg/L0,20,020,9494,29 Zincmg/L50,0021,0099,98 Seleniomg/L0,10,0010,9999,41 Vanadiomg/L50,10,9998,83 Temperaturaº C35 0,3636,00 0,8686,25 Relacion de caudal de vertimiento:0,9 I Vert.ARD = 77,63

50 INDICADOR DE IMPACTO AMBIENTAL INDICADOR DE MPACTO POR EMISIONES CONTAMINANTES REGULADOS VALOR PROMEDIO DE EMISIONES VALOR DE REGULACION mg/Nm3 Calidad Ambiental Indicador Calidad Ambiental (mg/Nm3) Monóxido de Carbono 1313500,7979,20 CO Dióxido de Azufre 237916500,3232,20 SO2 Óxidos de Nitrógeno 5727000,5858,01 NOx Material Partículado 3463550,5150,65 PM IEmisiones 0,5555,01

51 INDICADOR DE IMPACTO AMBIENTAL INDICADOR DE IMPACTO POR RUIDO PUNTOLugar de monitoreoUnidad Limite de 06h00 a 20h00LeqLeq fondo Diferencia Leq- Leqfondo Correccion aplicada Valor Promedio Calidad Ambiental Indicador Calidad Ambiental 1 Rivera del Rio, Tolita 1dBA70 dBA5251,10,9 Medicion nula520,7777,44 2 Barrio frente a la Boca TomadBA70 dBA56,552,24,3254,50,7373,10 3 Malla perimetral, acceso campamentodBA70 dBA4947,21,8 Medicion nula490,8382,81 4 Carretera frente a Refinería Estatal de EsmeraldasdBA70 dBA72,169,32,8 Medicion nula72,10,4646,10 5 Frente al Colegio Angel BarbizottidBA70 dBA53,452,70,7 Medicion nula53,40,7575,00 Iruido 0,7170,89

52 INDICADOR DE IMPACTO AMBIENTAL INDICADOR DE IMPACTO POR SUELOS N° ParametrosUnidad Criterios de calidad BlancoM1 Factor de contaminaci ón (Concentraci ón presente/ valor de fondo) Calidad Ambiental Indicador de Calidad Ambiental 1 Potencial de Hidrógeno-6-87,737,450,961100 2Conductividad mmhos/c m20,13140,1791,361100 3 Hidrocarburos Aromáticos Policíclicos (HAP´s)mg/kg0,1<0,581,31,001100 5Hidrocarburos Totalesmg/kg<4000<10068001,001100 6Cadmiomg/kg0,50,1680,291,730,6767 7Níquelmg/kg2015,368,14,450,3333 8Plomomg/kg251,294,363,380,3333 9Vanadiomg/kg2560,11312,180,6767 0,7575,00

53 INDICADOR DE IMPACTO AMBIENTAL INDICADORVALOR I i UII I * UI/ΣUI I vert. ARI. 77,635019,41 I Emisiones 55,015013,75 I ruido 70,895017,72 Isuelos75,005018,75 SUMATORIA69,63 I IA 69,63

54 INDICADOR DE GESTION AMBIENTAL I GA = I PMA *Fp PMA + I Permisos *Fp Perm. + I IA * Fp IA INDICADORVALOR I i FpI I * Fp I PMA 94,590,218,92 I Permisos 80,000,18,00 I IA 69,630,748,74 I GA 75,66 Este resultado indica la posibilidad de que esta empresa mejore su desempeño ambiental en cerca de un 24,34 %

55 INDICADOR DE GESTION AMBIENTAL A continuación se presenta una tabulación de los resultados de los diferentes componentes evaluados que conforman los diferentes indicadores de desempeño y que integralmente representan el desempeño de la gestión ambiental de la Central Termoesmeraldas.

56 INDICADOR DE GESTION AMBIENTAL A continuación se presenta los resultados comparativos que reflejan si se cumple la hipótesis planteada respecto de que si la implementación de nuevos indicadores de desempeño contribuye a mejorar los resultados de la gestión ambiental de la Central Térmica Termoesmeraldas.

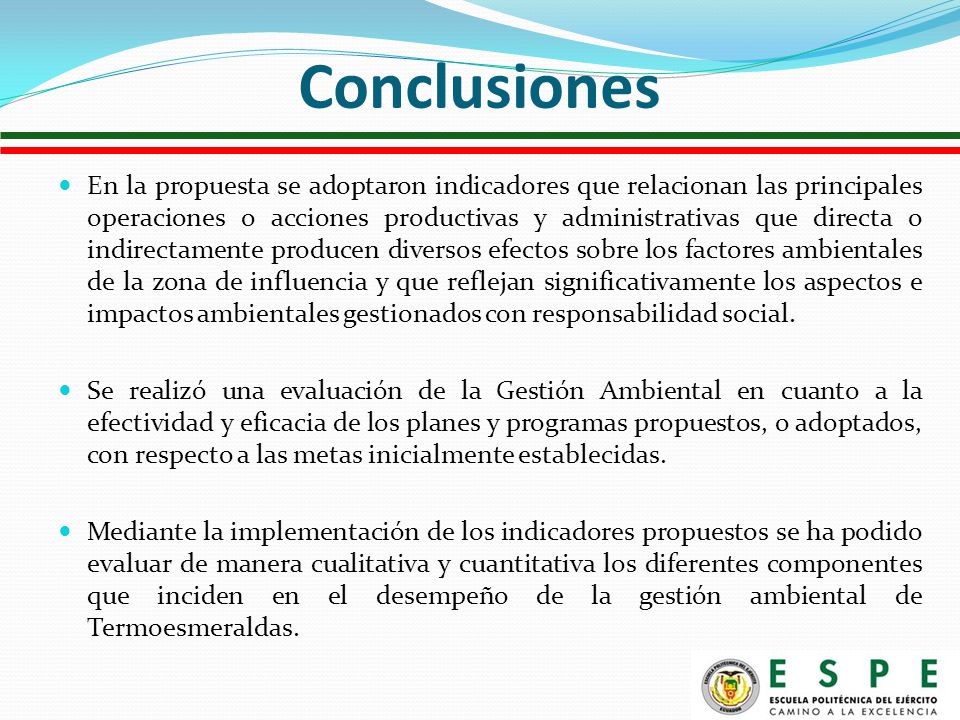

57 En la propuesta se adoptaron indicadores que relacionan las principales operaciones o acciones productivas y administrativas que directa o indirectamente producen diversos efectos sobre los factores ambientales de la zona de influencia y que reflejan significativamente los aspectos e impactos ambientales gestionados con responsabilidad social. Se realizó una evaluación de la Gestión Ambiental en cuanto a la efectividad y eficacia de los planes y programas propuestos, o adoptados, con respecto a las metas inicialmente establecidas. Mediante la implementación de los indicadores propuestos se ha podido evaluar de manera cualitativa y cuantitativa los diferentes componentes que inciden en el desempeño de la gestión ambiental de Termoesmeraldas. Conclusiones

58 Se analizaron 25 tareas, de las cuales 17 demuestran mejores resultados de cumplimiento con la nueva metodología de evaluación de desempeño, representando el 68 % de tareas con indicadores de desempeño ambiental con mejores resultados respecto de la metodología de cumplimiento de objetivos ambientales. A partir de los resultados de la evaluación de desempeño, se puede establecer las estrategias preventivas y correctivas para mejorar la gestión ambiental y social de la empresa, si resulta pertinente. Se obtuvo un indicador general de gestión ambiental que permitió evaluar fácil y rápidamente el nivel de gestión de la empresa. Conclusiones

59 Para la implementación final de esta propuesta de indicadores de gestión se recomienda interactuar con los departamentos de las áreas ambiental, financiera y de planificación con el objeto de tener como insumos los datos actualizados y así obtener información ultima y vigente que refleje la situación actual al momento de realizar análisis para la posterior toma de decisiones correctivas o mejorativas. En este estudio se ha realizado el análisis del desempeño de la Gestión Ambiental con información consolidada del año 2011, es decir el análisis fue para el periodo de un año sin embargo se puede utilizar para realizar análisis para periodos más cortos como por ejemplo semestrales, trimestrales o mensuales de ser conveniente. Recomendaciones

60 También se puede utilizar para realizar análisis de desempeños parciales como por ejemplo determinar cuál sería el desempeño de un componente especifico como el caso del Indicador de Impactos Ambientales, Indicador de Permisos o de Plan de Manejo; así mismo se puede hacer seguimiento del desempeño de cada subcomponente de los indicadores ya mencionados. Se recomienda estudiar nuevos componentes (factores socio- economicos) para ser incluidos como nuevos indicadores, que representen los factores socioeconómicos del área de influencia directa. Recomendaciones

61 CELEC EP- TERMOESMERALDAS

62 INDICADORES DE DESEMPEÑO EN CONSTRUCCIÓN Muchas gracias !
