ESCUELA POLITÉCNICA DEL EJÉRCITO

ESCUELA POLITÉCNICA DEL EJÉRCITO
INTERACCIÓN FLUIDO-ESTRUCTURA EN EL ANÁLISIS SÍSMICO DE LA PRESA CHONTAL PROYECTO DE TESIS DE GRADO Dr. Ing. ROBERTO AGUIAR F Ing. WASHINGTON SANDOVAL E. Ph.D. DIRECTOR CODIRECTOR JUAN PABLO TARAMBÍS RODRÍGUEZ AUTOR Sangolquí, Julio de 2011

OBJETIVOS GENERAL Analizar la interacción Fluido-Estructura de la Presa Chontal para conocer cómo influye el movimiento del agua en este tipo de obras civiles cuando se ven sometidas a la acción sísmica, y a fin de determinar la incidencia de un sismo particular en su comportamiento. ESPECÍFICOS Mencionar ciertos parámetros sísmicos de diseño relacionados con Presas de Hormigón Compactado con Rodillo (RCC). Realizar el Análisis Sísmico de la Presa Chontal y determinar el coeficiente de sismicidad. Analizar la Presión Hidrostática y determinar las fuerzas que genera en la Presa. Estudiar la Presión Hidrodinámica, aplicando tres modelos de cálculo, y hallar las fuerzas generadas. Obtener la Presión por Sedimentos y calcular las fuerzas que producirá al final de la vida útil de la estructura. Determinar las fuerzas y desplazamientos totales que se producirán tanto al inicio como al final de la vida útil de la Presa Chontal. Elaborar subrutinas en base a Matlab que aporten al Programa CEINCI-LAB y permitan agilizar el cálculo de los parámetros requeridos para este trabajo. Realizar un Análisis de los Esfuerzos que actúan en la Presa Chontal.

APORTE IMPORTANTE DEL TRABAJO
Cuando se arrancó con la realización del proyecto de tesis, las subrutinas de las que se disponía únicamente permitían la obtención de mallas de elementos finitos con las siguientes características: En este trabajo se han elaborado subrutinas que permiten generar mallas de elementos finitos para los siguientes casos: MATRIZ DE MASAS MATRIZ DE MASAS

CONTENIDO CAPÍTULO 1. PARÁMETROS SÍSMICOS DE DISEÑO DE PRESAS RCC
CAPÍTULO 2. ANÁLISIS SÍSMICO DE LA PRESA CHONTAL CAPÍTULO 3. PRESIÓN HIDRODINÁMICA MEDIANTE LA PROPUESTA DE ZANGAR (1952) CAPÍTULO 4. PRESIÓN HIDRODINÁMICA MEDIANTE LA PROPUESTA DE CHWANG & HOUSNER (1978) CAPÍTULO 5. PRESIÓN HIDRODINÁMICA MEDIANTE ELEMENTOS FINITOS (TILIOUINE & SEGHIR, 1998) CAPÍTULO 6. FUERZAS Y DESPLAZAMIENTOS FINALES CAPÍTULO 7. ANÁLISIS DE ESFUERZOS CAPÍTULO 8. COMENTARIOS, CONCLUSIONES Y RECOMENDACIONES

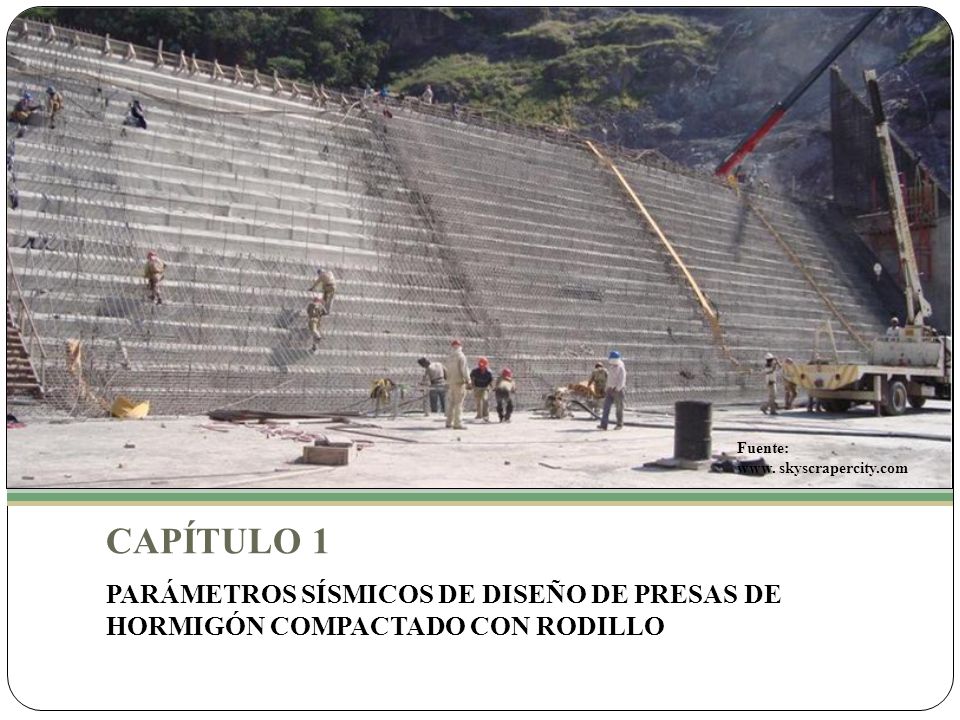

Fuente: www. skyscrapercity.com CAPÍTULO 1 PARÁMETROS SÍSMICOS DE DISEÑO DE PRESAS DE HORMIGÓN COMPACTADO CON RODILLO

SISMOS CONSIDERADOS PARA EL DISEÑO
Los parámetros a mencionarse están en base a lo establecido por el Cuerpo de Ingenieros del Ejército de los Estados Unidos para el diseño sísmico de Presas RCC. El análisis mediante un espectro de diseño es un método que proporciona valores adecuados. El movimiento del suelo debido a un sismo está definido en los espectros de acuerdo a la aceleración correspondiente a los sismos: OBE: Sismo Base de Operación. Produce el mayor nivel de movimiento del suelo durante el tiempo de vida útil de la Presa. MCE: Sismo Máximo Creíble. Produce el mayor nivel de movimiento del suelo como resultado del máximo sismo que podría ocurrir.

TIPOS DE ESPECTROS DE DISEÑO
Para el sismo OBE: Se desarrollan utilizando una aproximación probabilística. Para el sismo MCE: Se desarrollan utilizando una aproximación determinística. Los Espectros de Diseño pueden ser: Específicos del lugar Estándar Dependen de la zona sísmica, la altura de la presa y la proximidad a las fallas activas

RESISTENCIA A LA COMPRESIÓN
La relación entre la proporción agua-cemento y la resistencia a la compresión es la misma para el hormigón RCC que para el hormigón convencional. Normalmente, la mezcla de RCC estará diseñada para proporcionar una resistencia mínima de 140 Kg/cm2. Por razones sísmicas a menudo se requieren resistencias a la compresión más altas para conseguir las resistencias deseadas a la tracción y al corte. Sin embargo, la resistencia a la compresión nunca es el factor que gobierna el diseño sísmico.

RESISTENCIA A LA TRACCIÓN
Aproximadamente la resistencia a la tracción directa representa el 10% de la resistencia a la compresión. La resistencia a la tracción del RCC estará basada en ensayos de resistencia a la tracción directa de muestras significativas. La resistencia a la tracción del hormigón es sensible al índice de deformaciones, lo cual le produce un incremento. En consecuencia, la denominada resistencia a la tracción dinámica (DTS) del hormigón RCC ante condiciones sísmicas, será equivalente a la resistencia a la tracción directa multiplicada por un factor de 1.50 (Cannon 1991, Raphael 1984).

RESISTENCIA AL CORTE La resistencia al corte a lo largo de la superficie de las juntas de levantamiento es siempre menor que la del hormigón interno. Este parámetro no está claramente establecido en la fuente, por lo que se recurrió al ACI 318S-05, Sección donde se indica que la resistencia al corte se incrementa en función de los esfuerzos a compresión axial presentes en la zona afectada.

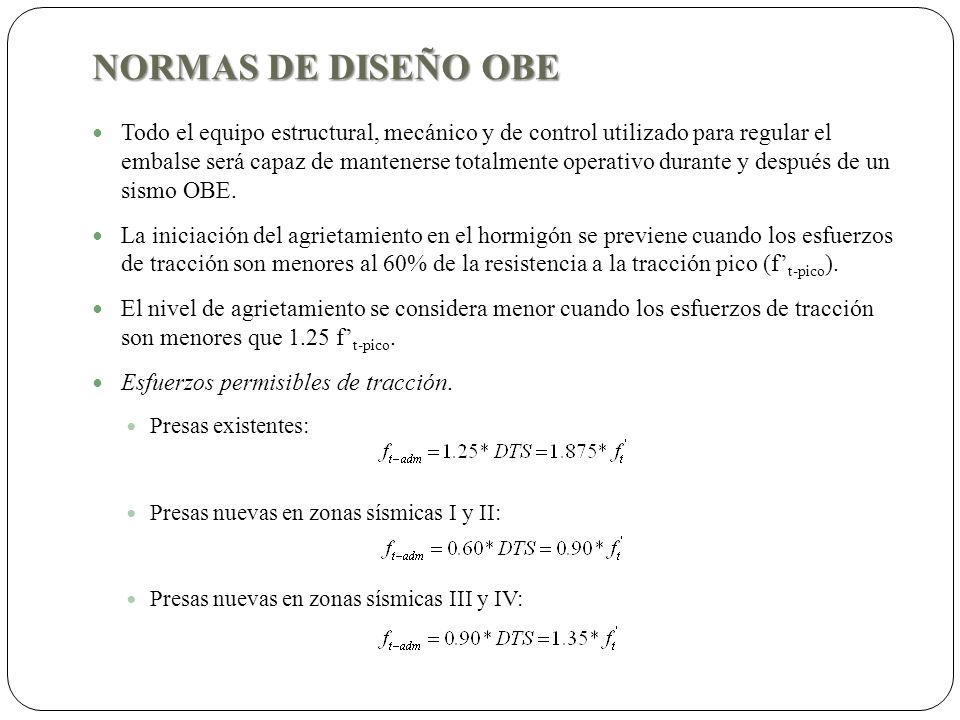

NORMAS DE DISEÑO OBE Todo el equipo estructural, mecánico y de control utilizado para regular el embalse será capaz de mantenerse totalmente operativo durante y después de un sismo OBE. La iniciación del agrietamiento en el hormigón se previene cuando los esfuerzos de tracción son menores al 60% de la resistencia a la tracción pico (f’t-pico). El nivel de agrietamiento se considera menor cuando los esfuerzos de tracción son menores que 1.25 f’t-pico. Esfuerzos permisibles de tracción. Presas existentes: Presas nuevas en zonas sísmicas I y II: Presas nuevas en zonas sísmicas III y IV:

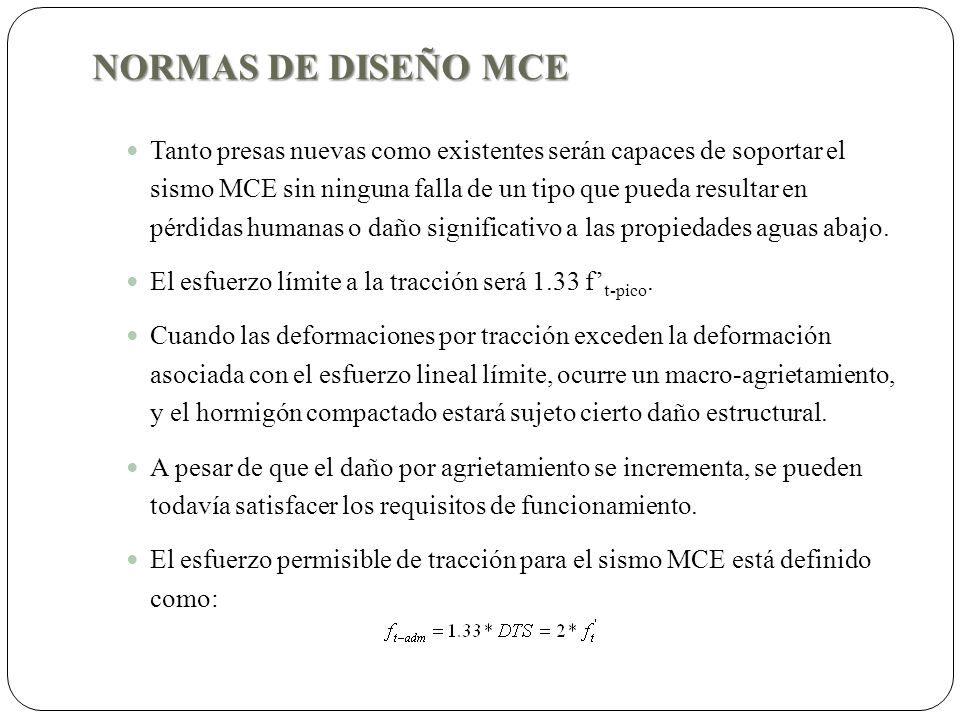

NORMAS DE DISEÑO MCE Tanto presas nuevas como existentes serán capaces de soportar el sismo MCE sin ninguna falla de un tipo que pueda resultar en pérdidas humanas o daño significativo a las propiedades aguas abajo. El esfuerzo límite a la tracción será 1.33 f’t-pico. Cuando las deformaciones por tracción exceden la deformación asociada con el esfuerzo lineal límite, ocurre un macro-agrietamiento, y el hormigón compactado estará sujeto cierto daño estructural. A pesar de que el daño por agrietamiento se incrementa, se pueden todavía satisfacer los requisitos de funcionamiento. El esfuerzo permisible de tracción para el sismo MCE está definido como:

Fuente: CADAM CAPÍTULO 2 ANÁLISIS SÍSMICO DE LA PRESA CHONTAL

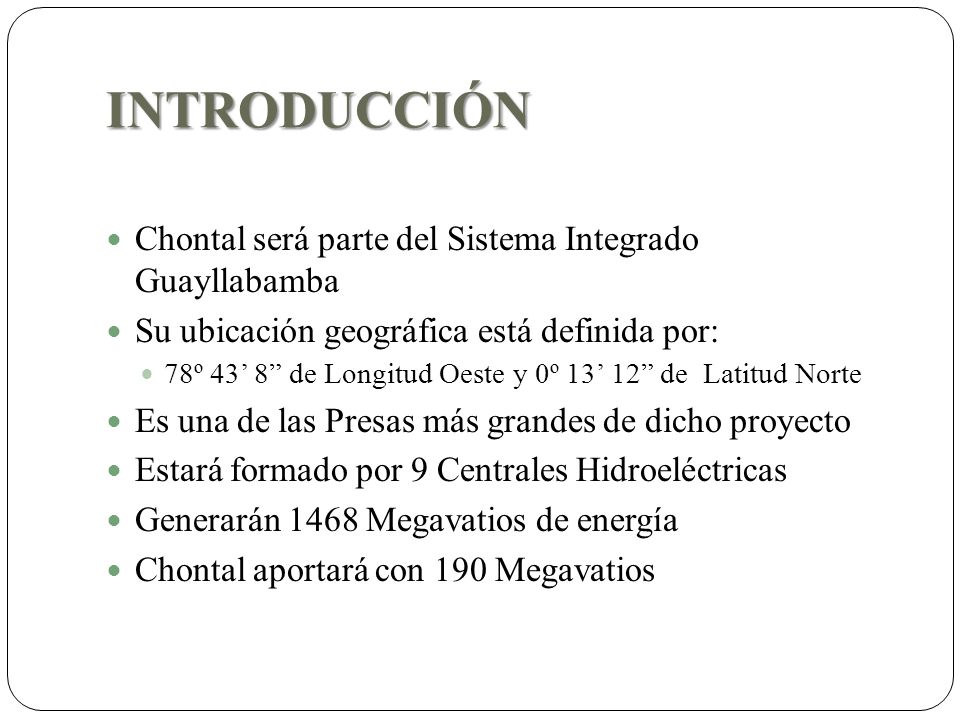

INTRODUCCIÓN Chontal será parte del Sistema Integrado Guayllabamba
Su ubicación geográfica está definida por: 78º 43’ 8” de Longitud Oeste y 0º 13’ 12” de Latitud Norte Es una de las Presas más grandes de dicho proyecto Estará formado por 9 Centrales Hidroeléctricas Generarán 1468 Megavatios de energía Chontal aportará con 190 Megavatios

Esquema didáctico del Sistema Integrado Guayllabamba

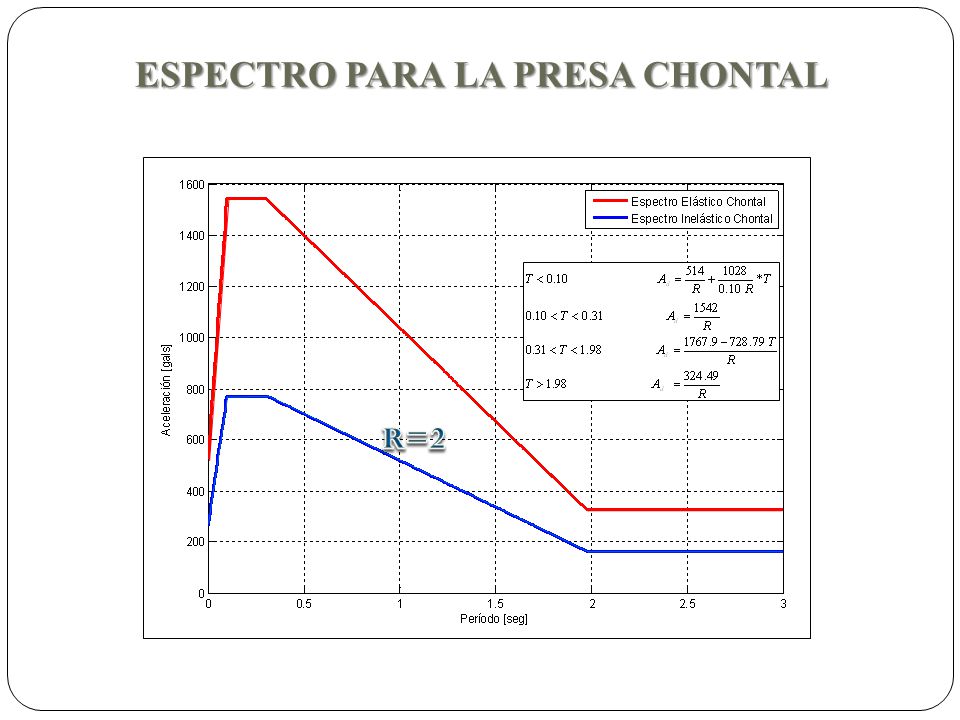

ESPECTRO PARA LA PRESA CHONTAL

GEOMETRÍA DE UNA SECCIÓN DE LA PRESA CHONTAL

Elemento Finito Q4 suavizado por el efecto de flexión (Presa)
8 6 7 4 3 5 12 10 9 11 1 3 1 2 2 4 Para el suelo no se considera el efecto de flexión

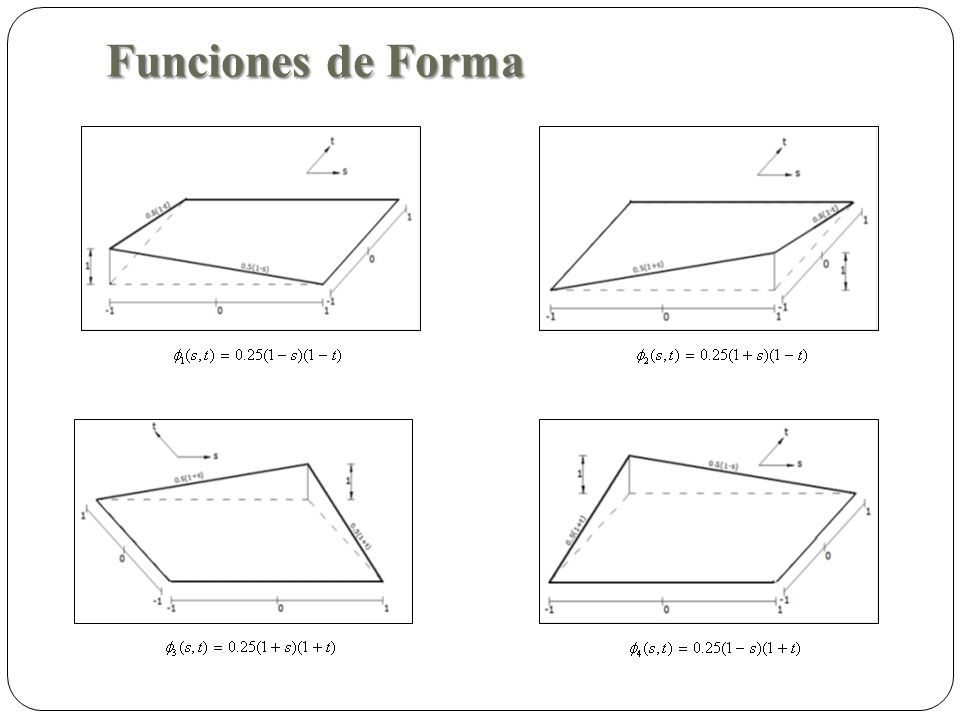

Funciones de Forma

Paso de coordenadas naturales (s,t) a coordenadas reales (x,y)
Funciones de forma f5 y f6 si u(s) -1 u5 1 ti v(t) -1 v6 1 Paso de coordenadas naturales (s,t) a coordenadas reales (x,y) Matriz Jacobiana

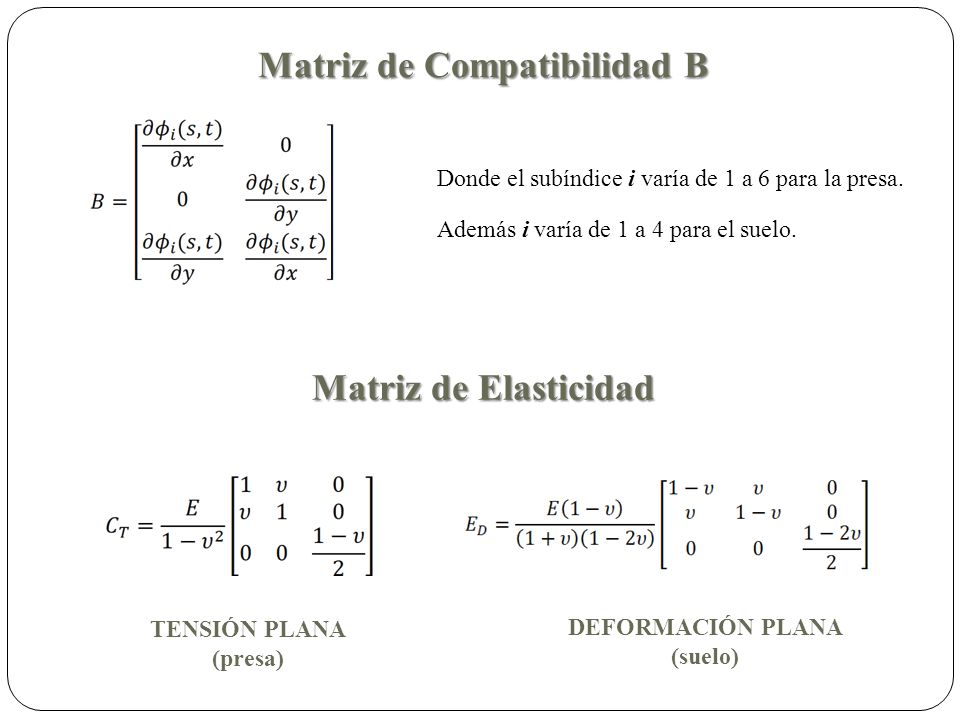

Matriz de Compatibilidad B DEFORMACIÓN PLANA (suelo)
Donde el subíndice i varía de 1 a 6 para la presa. Además i varía de 1 a 4 para el suelo. Matriz de Elasticidad TENSIÓN PLANA (presa) DEFORMACIÓN PLANA (suelo)

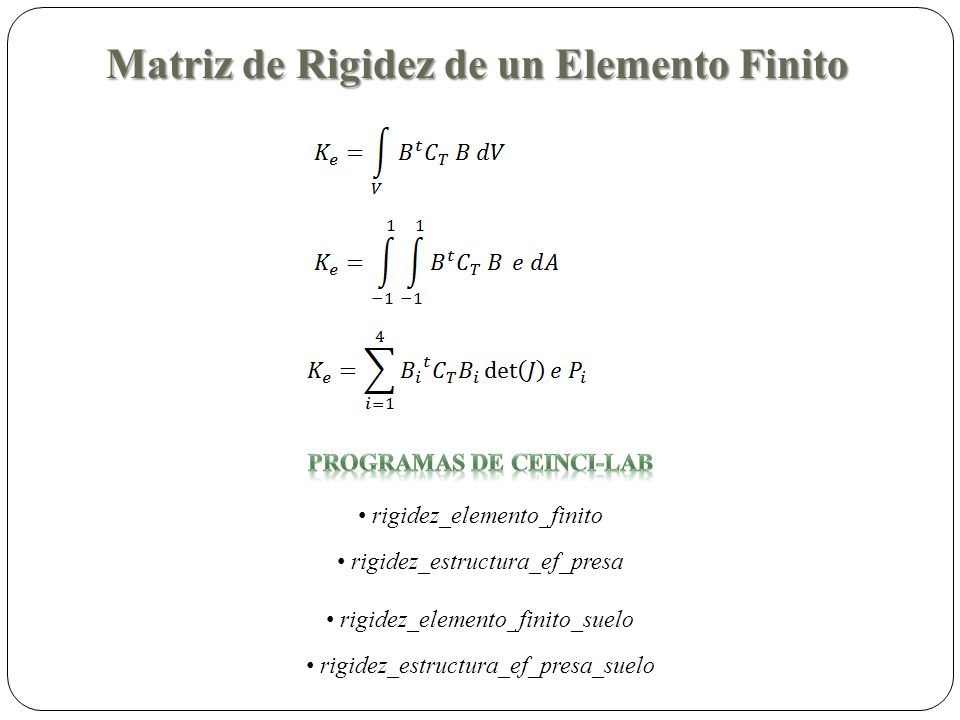

Matriz de Rigidez de un Elemento Finito
Programas de ceinci-lab rigidez_elemento_finito rigidez_estructura_ef_presa rigidez_elemento_finito_suelo rigidez_estructura_ef_presa_suelo

Análisis Sísmico como lo hace CEINCI-LAB
Vectores de Colocación, Coordenadas XE, YE, Matriz de Masas. Matriz de Rigidez de la Estructura por ensamblaje Directo. Condensación de la Matriz de Rigidez a las coordenadas principales. Matriz de influencia estática.

Resolución del Problema de Valores y Vectores Propios: Períodos, Frecuencias , Modos de Vibración, Factores de Participación Modal. Se encuentran las Aceleraciones Espectrales. Obtención de Fuerzas Modales. Obtención de Desplazamientos Modales. Respuestas máximas probables.

Desplazamientos elásticos horizontales y verticales. Cortante Basal. Peso de la Estructura para el metro de análisis. Coeficiente Sísmico.

DESCRIPCIÓN DE LOS MODELOS

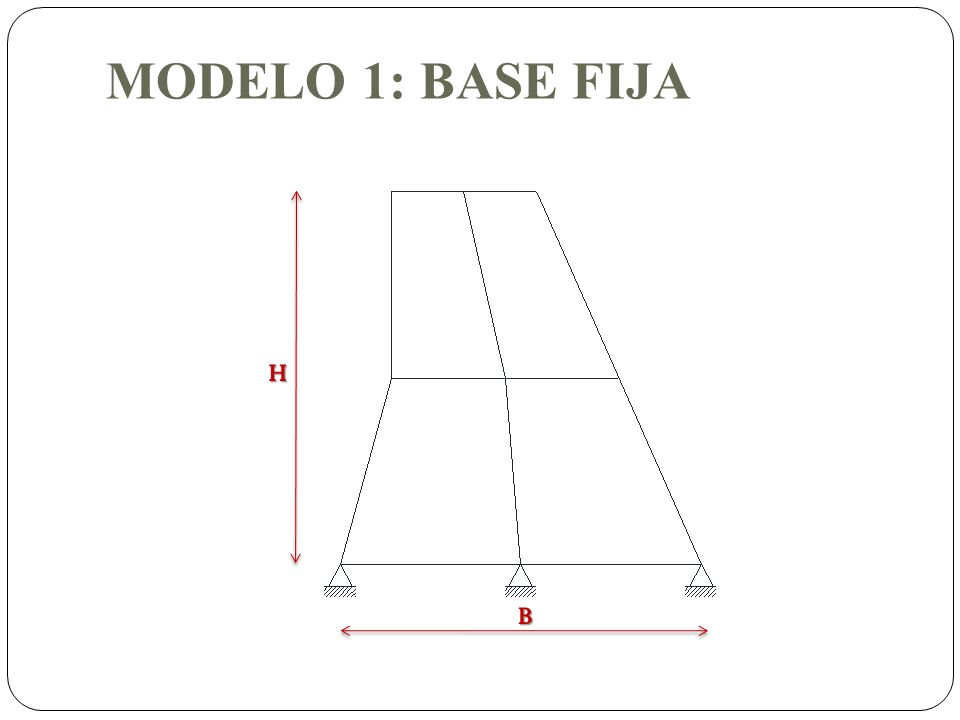

MODELO 1: BASE FIJA H B

BASE FIJA: GRADOS DE LIBERTAD
4 7 5 8 6 9 10 11 12 1 4 2 5 3 6 7 8 9 1 2 3

BASE FIJA: MATRIZ DE MASAS

MODELO 2: BASE MÓVIL H B

BASE MÓVIL: GRADOS DE LIBERTAD
7 7 8 8 9 9 13 14 15 4 4 5 5 6 6 10 11 12 1 1 2 2 3 3

BASE MÓVIL: MATRIZ DE MASAS

MODELO 3: E. F. SUELO-PRESA
H B 1.5 H 3 B

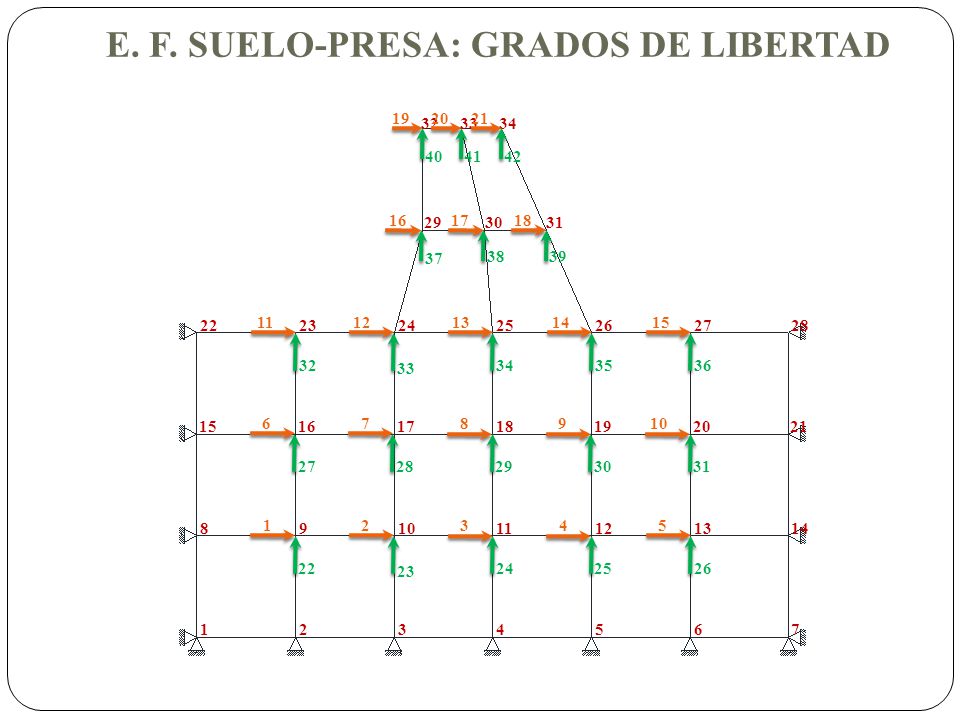

E. F. SUELO-PRESA: GRADOS DE LIBERTAD
19 32 20 33 21 34 40 41 42 16 29 17 30 18 31 37 38 39 22 11 23 12 24 13 25 14 26 15 27 28 32 33 34 35 36 15 6 16 7 17 8 18 9 19 10 20 21 27 28 29 30 31 8 1 9 2 10 3 11 4 12 5 13 14 22 23 24 25 26 1 2 3 4 5 6 7

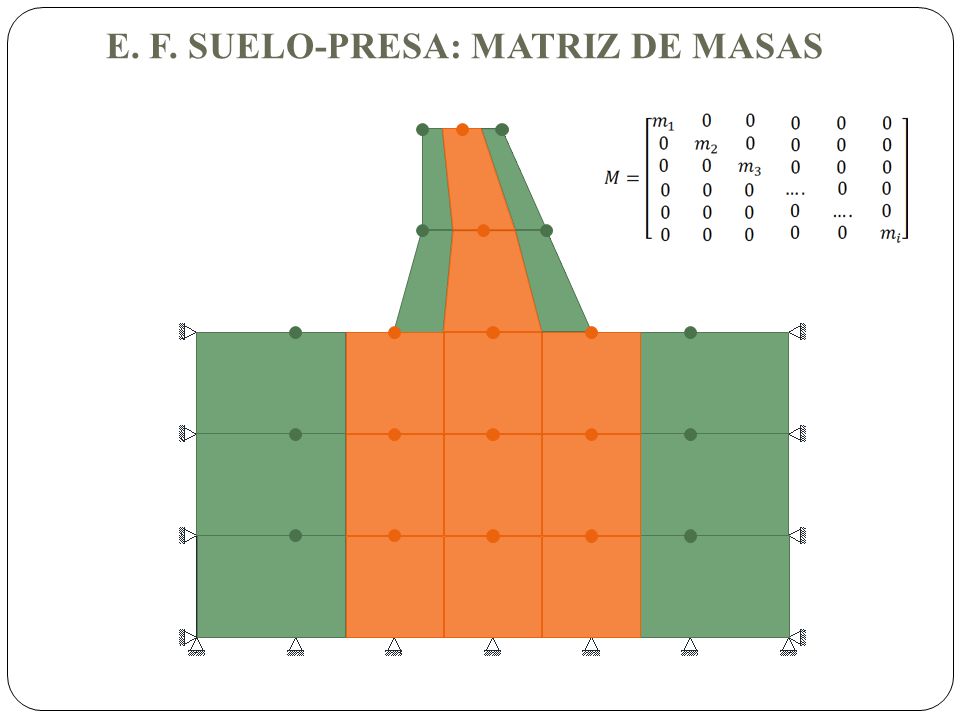

E. F. SUELO-PRESA: MATRIZ DE MASAS

OBTENCIÓN DEL COEFICIENTE SÍSMICO
Cortante Basal (V) Peso Total de la sección (PT) Coeficiente Sísmico ()

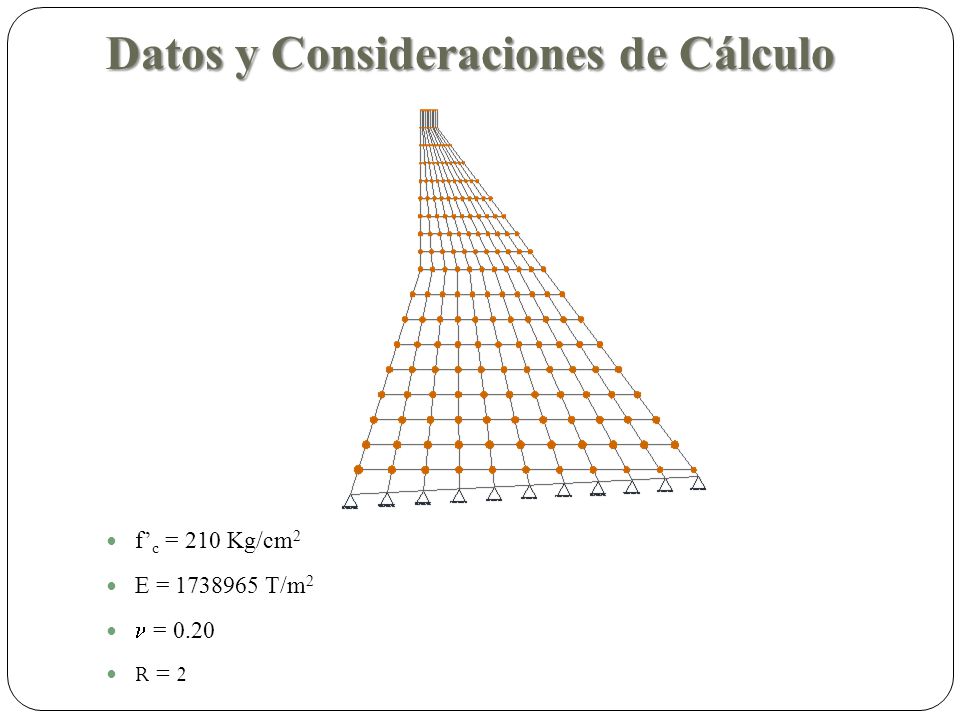

Datos y Consideraciones de Cálculo
f’c = 210 Kg/cm2 E = T/m2  = 0.20 R = 2

Datos y Consideraciones de Cálculo
Suelo - Estructura E (T/m2) n g (T/m3) Vso (m/s) Roca (Diorita) 0.25 3.0 1000 Presa 0.20 2.4 Veletsos (1977)

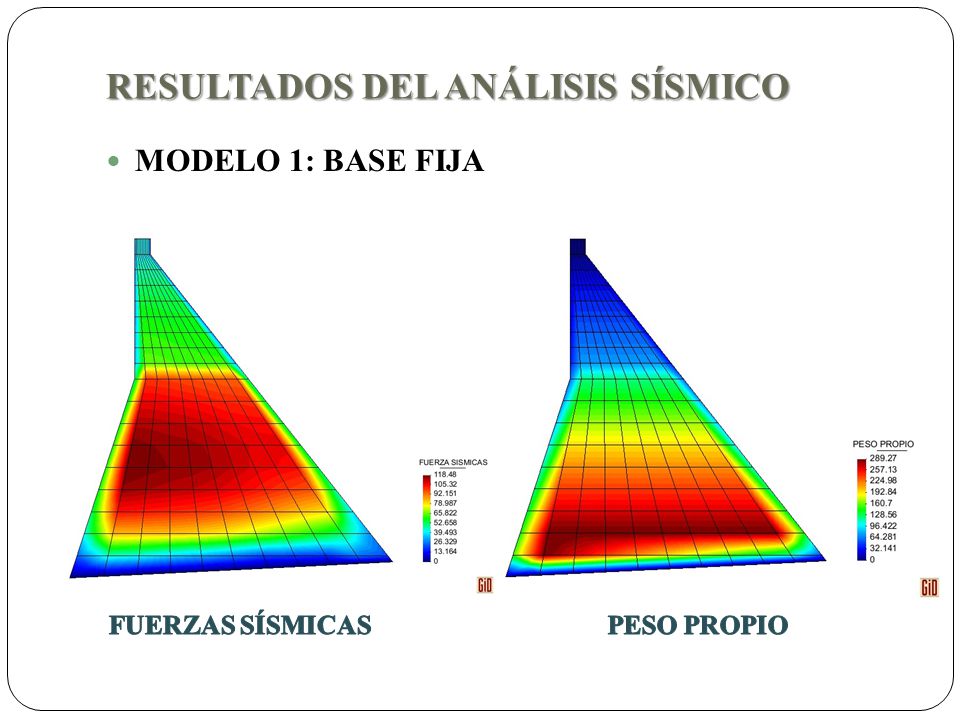

RESULTADOS DEL ANÁLISIS SÍSMICO

MODELO 1: BASE FIJA FUERZAS SÍSMICAS PESO PROPIO

MODELO 1: BASE FIJA DESPLAZAMIENTOS ELÁSTICOS HORIZONTALES DESPLAZAMIENTOS ELÁSTICOS VERTICALES

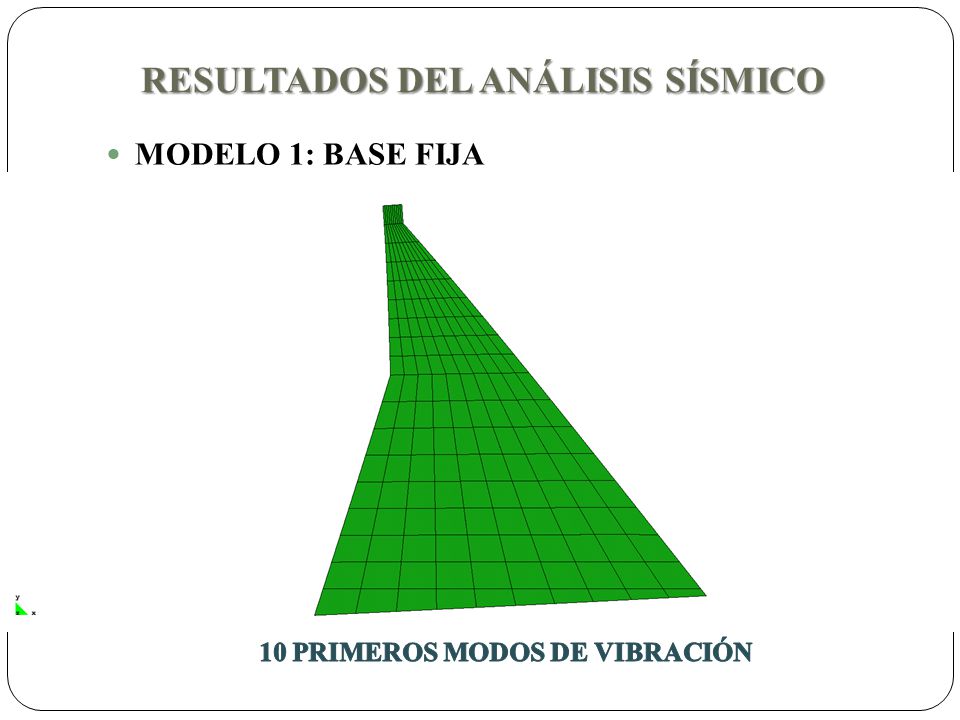

MODELO 1: BASE FIJA 10 PRIMEROS MODOS DE VIBRACIÓN

MODELO 2: BASE MÓVIL FUERZAS SÍSMICAS PESO PROPIO

MODELO 2: BASE MÓVIL DESPLAZAMIENTOS ELÁSTICOS HORIZONTALES DESPLAZAMIENTOS ELÁSTICOS VERTICALES

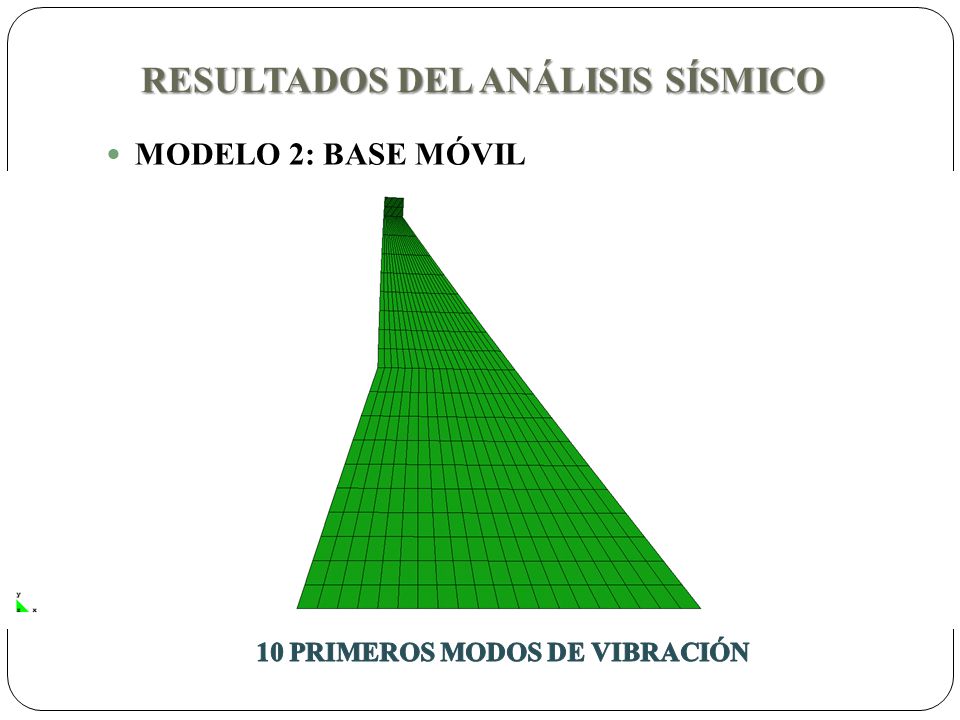

MODELO 2: BASE MÓVIL 10 PRIMEROS MODOS DE VIBRACIÓN

MODELO 3: ELEMENTOS FINITOS SUELO-PRESA FUERZAS SÍSMICAS

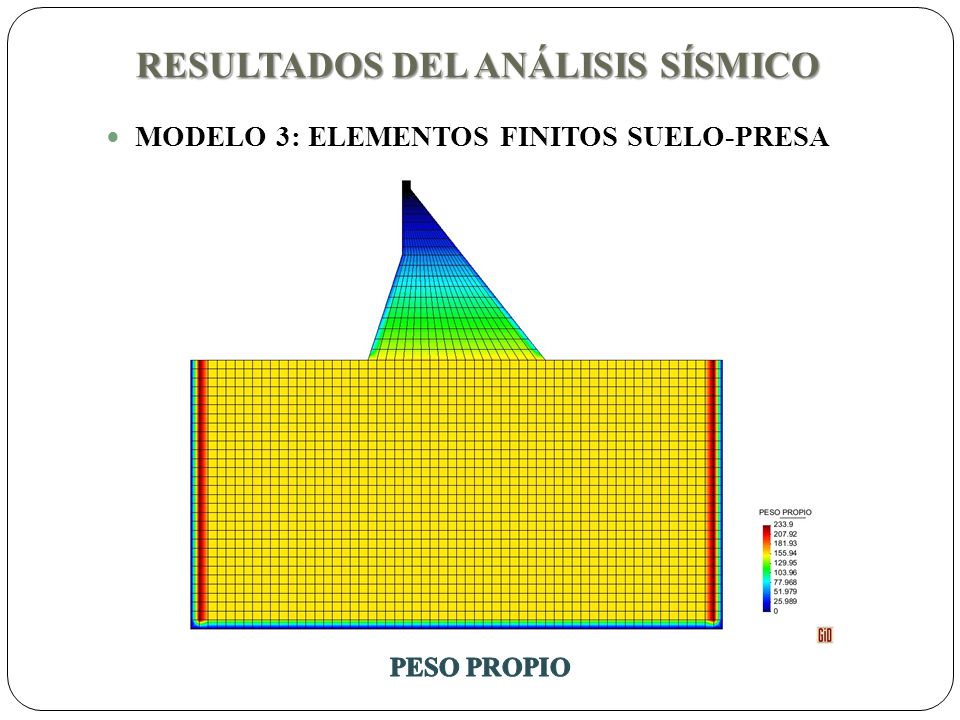

MODELO 3: ELEMENTOS FINITOS SUELO-PRESA PESO PROPIO

MODELO 3: ELEMENTOS FINITOS SUELO-PRESA DESPLAZAMIENTOS ELÁSTICOS HORIZONTALES

MODELO 3: ELEMENTOS FINITOS SUELO-PRESA DESPLAZAMIENTOS ELÁSTICOS VERTICALES

MODELO 3: ELEMENTOS FINITOS SUELO-PRESA 10 PRIMEROS MODOS DE VIBRACIÓN

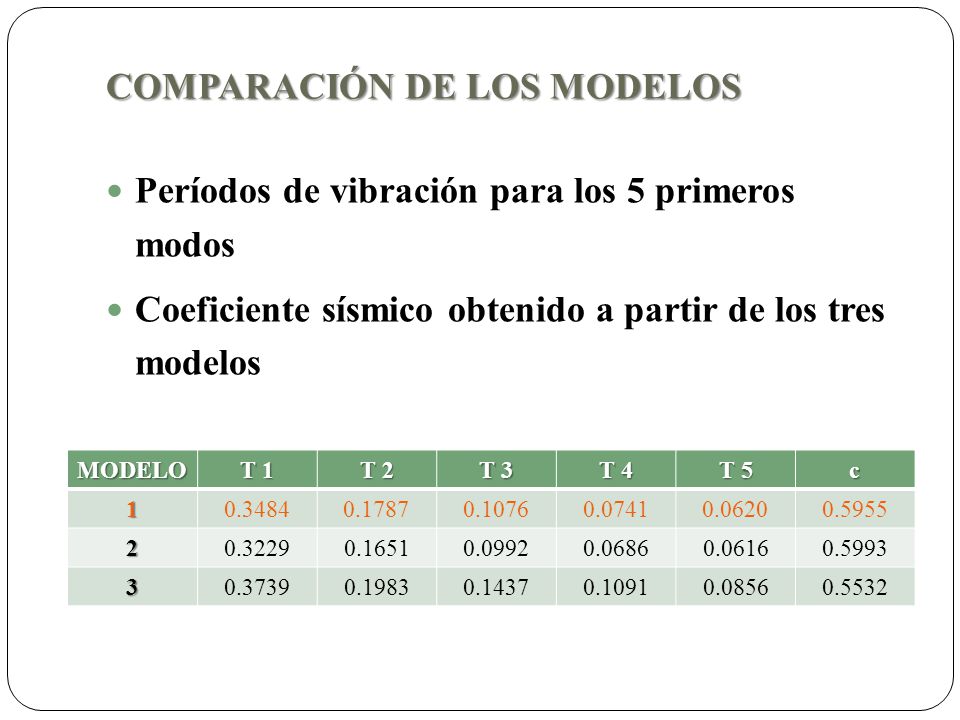

COMPARACIÓN DE LOS MODELOS
Períodos de vibración para los 5 primeros modos Coeficiente sísmico obtenido a partir de los tres modelos MODELO T 1 T 2 T 3 T 4 T 5 c 1 0.3484 0.1787 0.1076 0.0741 0.0620 0.5955 2 0.3229 0.1651 0.0992 0.0686 0.0616 0.5993 3 0.3739 0.1983 0.1437 0.1091 0.0856 0.5532

Fuente: creandoenergia.blogspot.com
CAPÍTULO 3 PRESIÓN HIDRODINÁMICA MEDIANTE LA PROPUESTA DE ZANGAR (1952)

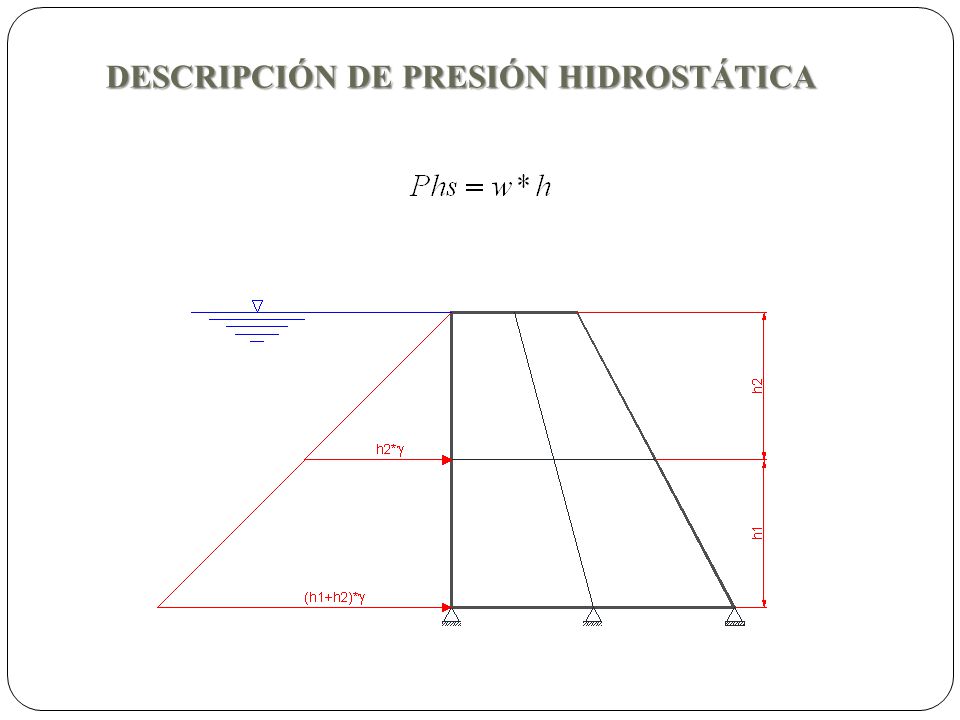

DESCRIPCIÓN DE PRESIÓN HIDROSTÁTICA

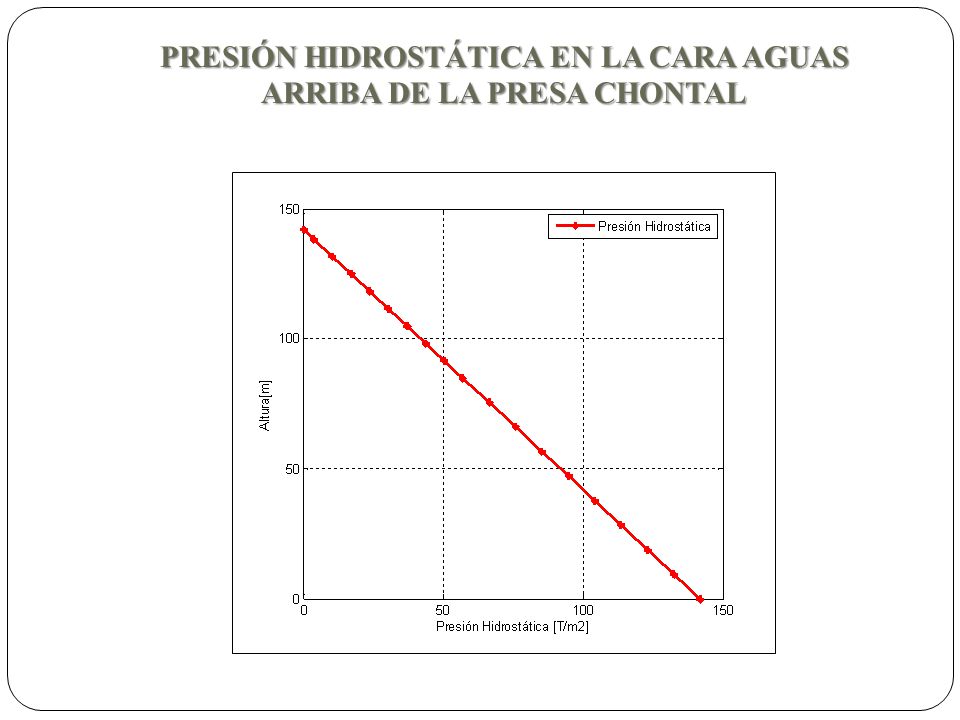

PRESIÓN HIDROSTÁTICA EN LA CARA AGUAS ARRIBA DE LA PRESA CHONTAL

FUERZAS DEBIDAS A LA PRESIÓN HIDROSTÁTICA
FUERZAS EN LA CARA FUERZAS EN LOS NUDOS

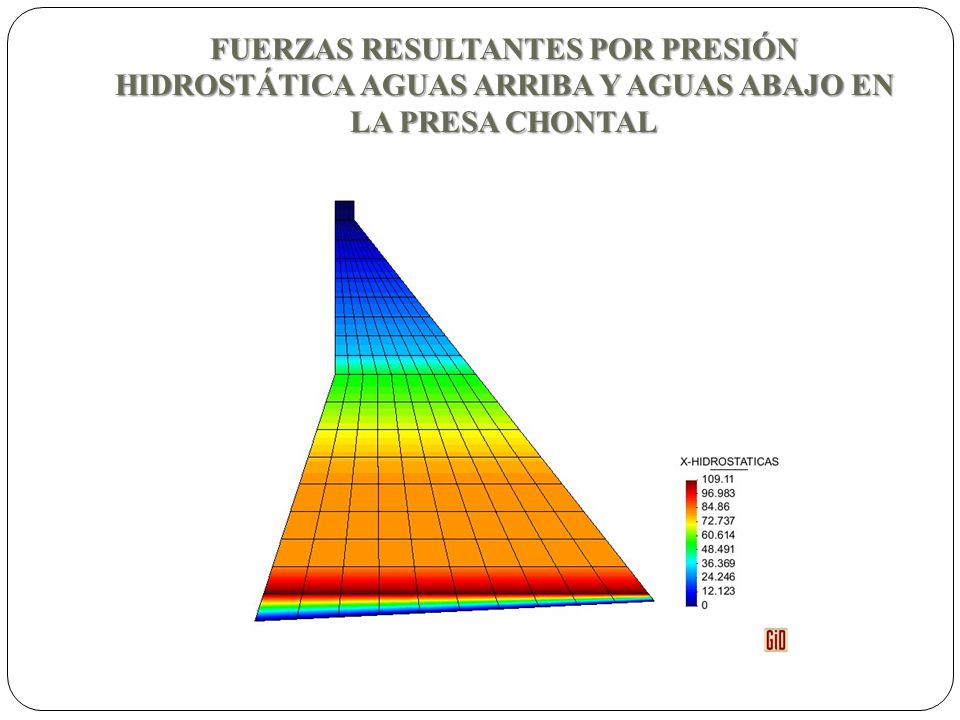

FUERZAS RESULTANTES POR PRESIÓN HIDROSTÁTICA AGUAS ARRIBA Y AGUAS ABAJO EN LA PRESA CHONTAL

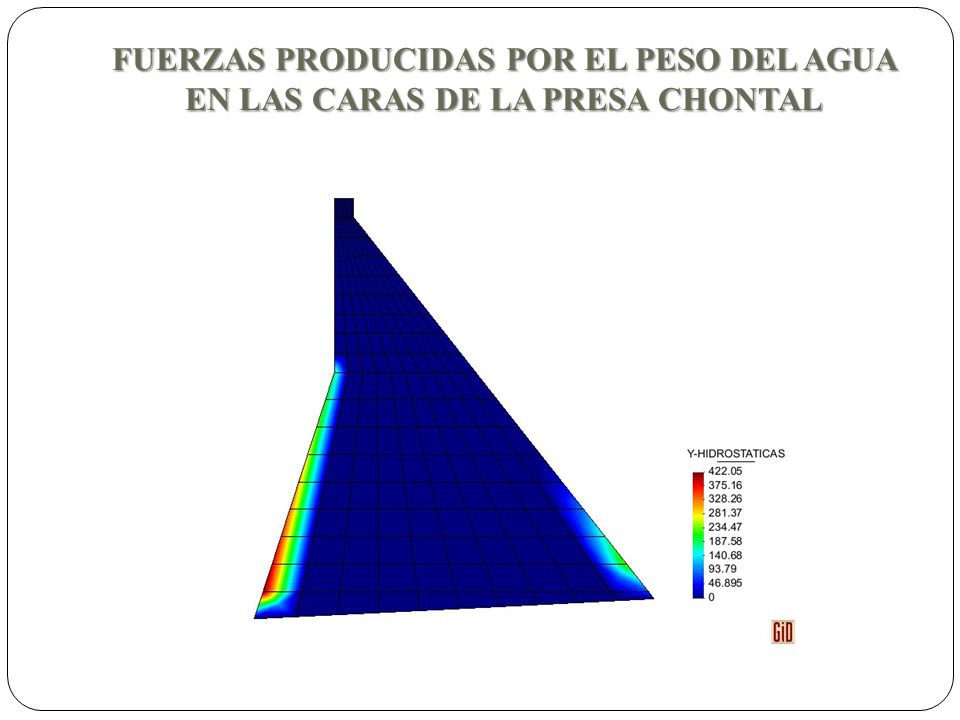

FUERZAS PRODUCIDAS POR EL PESO DEL AGUA EN LAS CARAS DE LA PRESA CHONTAL

PRESIÓN HIDRODINÁMICA DE ACUERDO A LA TEORÍA DE ZANGAR (1952)
Coeficiente de Presión Hidrodinámica Coeficiente Sísmico Peso Específico del Agua Altura del Embalse

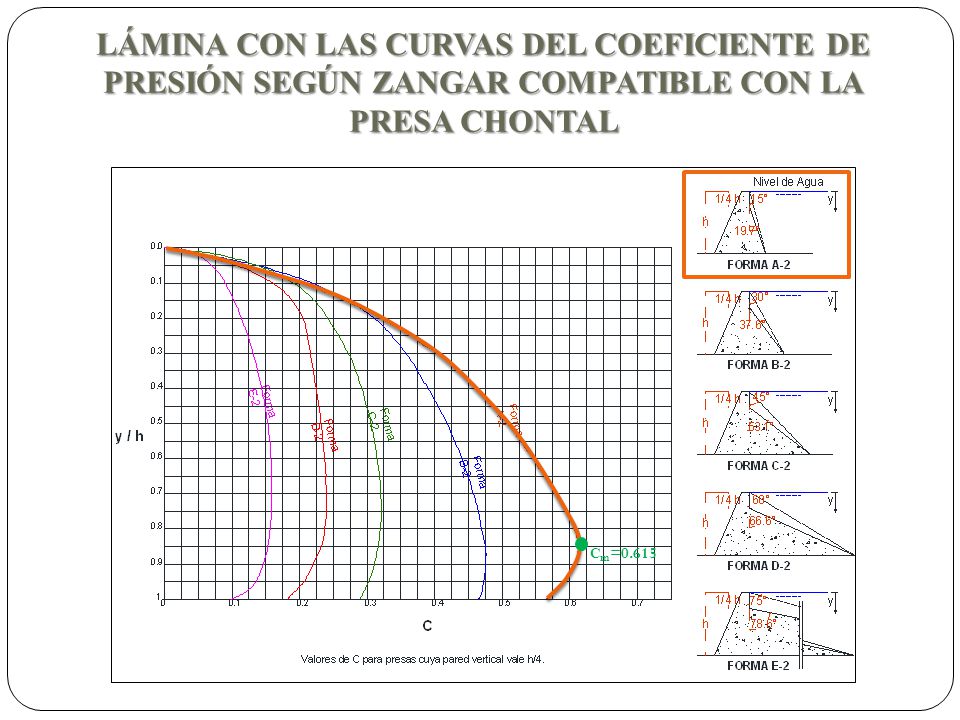

LÁMINA CON LAS CURVAS DEL COEFICIENTE DE PRESIÓN SEGÚN ZANGAR COMPATIBLE CON LA PRESA CHONTAL
Cm=0.615

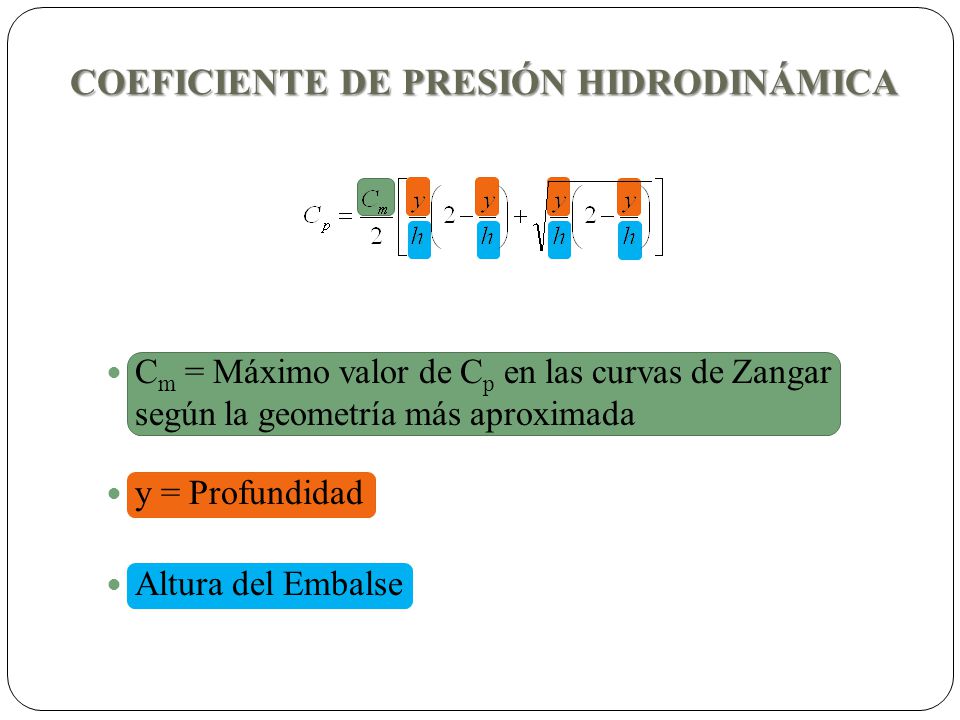

COEFICIENTE DE PRESIÓN HIDRODINÁMICA
Cm = Máximo valor de Cp en las curvas de Zangar según la geometría más aproximada y = Profundidad Altura del Embalse

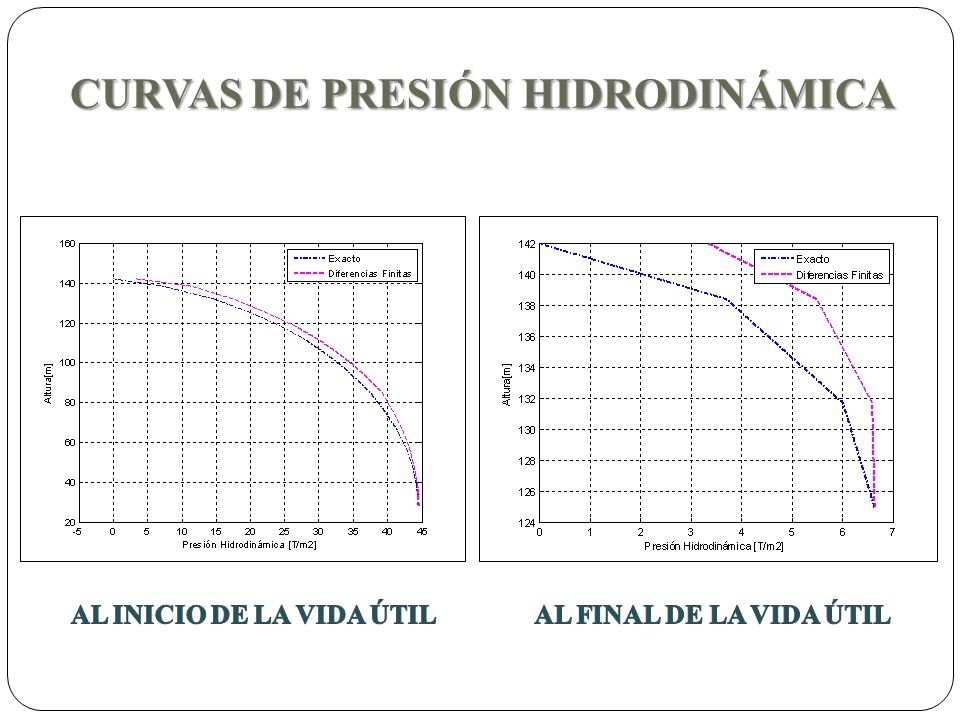

CURVAS DE PRESIÓN HIDRODINÁMICA EN LA PRESA CHONTAL
AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL

AL INICIO DE LA VIDA ÚTIL
FUERZAS RESULTANTES POR EFECTO DE LA PRESIÓN HIDRODINÁMICA EN LA PRESA CHONTAL AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL

Fuente: construccionesimpactantes.iespana.es
CAPÍTULO 4 PRESIÓN HIDRODINÁMICA MEDIANTE LA PROPUESTA DE HOUSNER (1978)

MODELO DE CHWANG & HOUSNER

SOLUCIÓN ANALÍTICA Peso Específico del Agua Coeficiente Sísmico
Para obtener las raíces de estas ecuaciones no lineales, para distintas inclinaciones, en los programas se utiliza el método de Newton Raphson. Peso Específico del Agua Coeficiente Sísmico Coeficiente de Presión Hidrodinámica

OBTENCIÓN DE LA GEOMETRÍA EQUIVALENTE

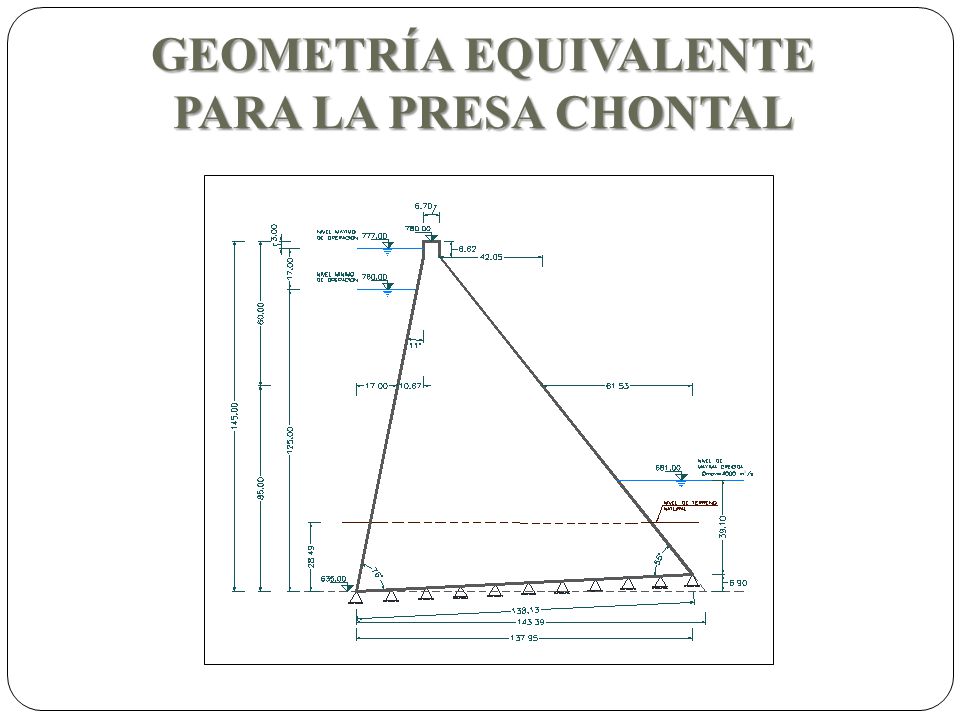

GEOMETRÍA EQUIVALENTE PARA LA PRESA CHONTAL

ANÁLISIS SÍSMICO EN LA SECCIÓN EQUIVALENTE DE LA PRESA CHONTAL

RESULTADOS DEL ANÁLISIS SÍSMICO EN LA SECCIÓN EQUIVALENTE
 = FUERZAS SÍSMICAS PESO PROPIO

RESULTADOS DEL ANÁLISIS SÍSMICO EN LA SECCIÓN EQUIVALENTE
DESPLAZAMIENTOS ELÁSTICOS HORIZONTALES DESPLAZAMIENTOS ELÁSTICOS VERTICALES

SECCIÓN EQUIVALENTE 10 PRIMEROS MODOS DE VIBRACIÓN

FUERZAS HIDROSTÁTICAS
FUERZAS POR PRESIÓN HIDROSTÁTICA Y PESO DEL AGUA EN LAS CARAS DE LA SECCIÓN EQUIVALENTE FUERZAS HIDROSTÁTICAS PESO DEL AGUA

CURVAS DE PRESIÓN HIDRODINÁMICA

FUERZAS RESULTANTES POR EFECTO DE LA PRESIÓN HIDRODINÁMICA EN LA PRESA CHONTAL (SECCIÓN EQUIVALENTE - SOLUCIÓN ANALÍTICA) AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL

FUERZAS RESULTANTES POR EFECTO DE LA PRESIÓN HIDRODINÁMICA EN LA PRESA CHONTAL (SECCIÓN EQUIVALENTE - DIFERENCIAS FINITAS) AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL

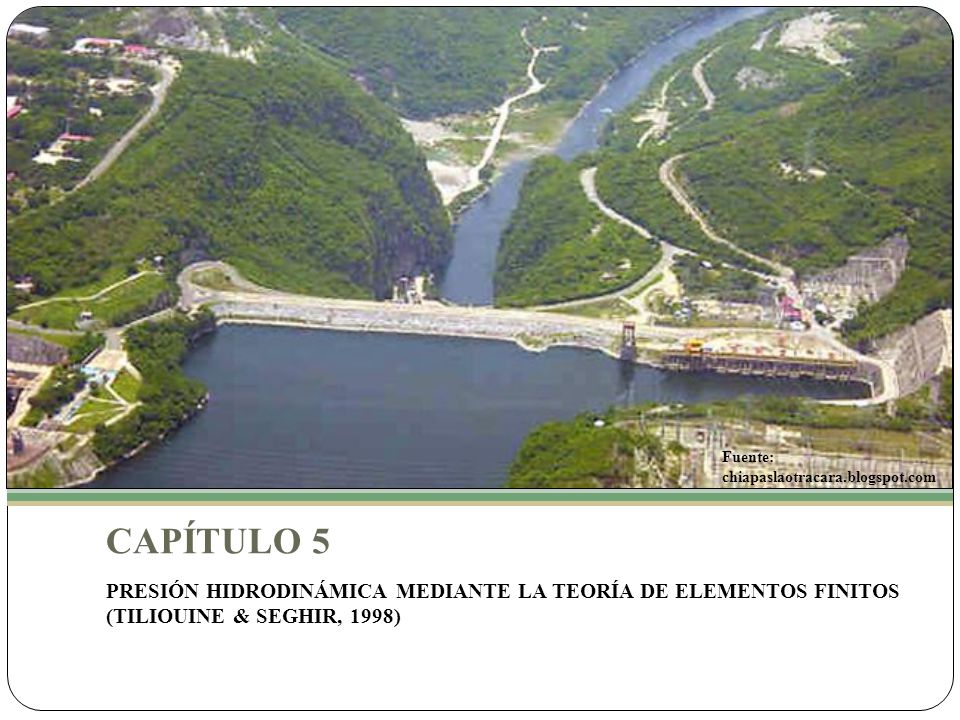

Fuente: chiapaslaotracara.blogspot.com
CAPÍTULO 5 PRESIÓN HIDRODINÁMICA MEDIANTE LA TEORÍA DE ELEMENTOS FINITOS (TILIOUINE & SEGHIR, 1998)

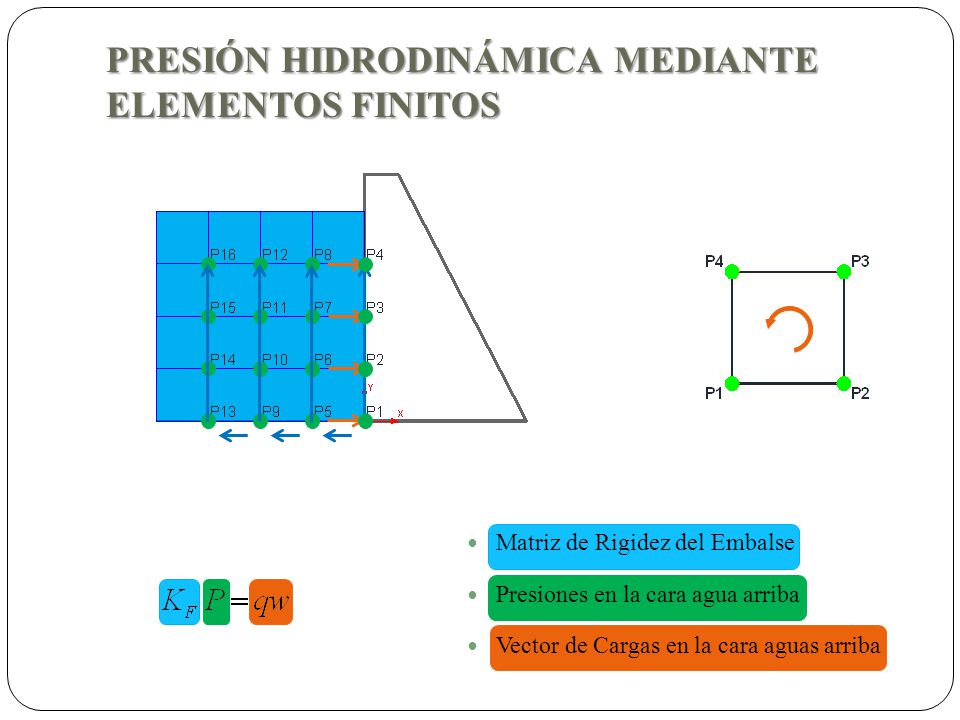

PRESIÓN HIDRODINÁMICA MEDIANTE ELEMENTOS FINITOS
Matriz de Rigidez del Embalse Presiones en la cara agua arriba Vector de Cargas en la cara aguas arriba

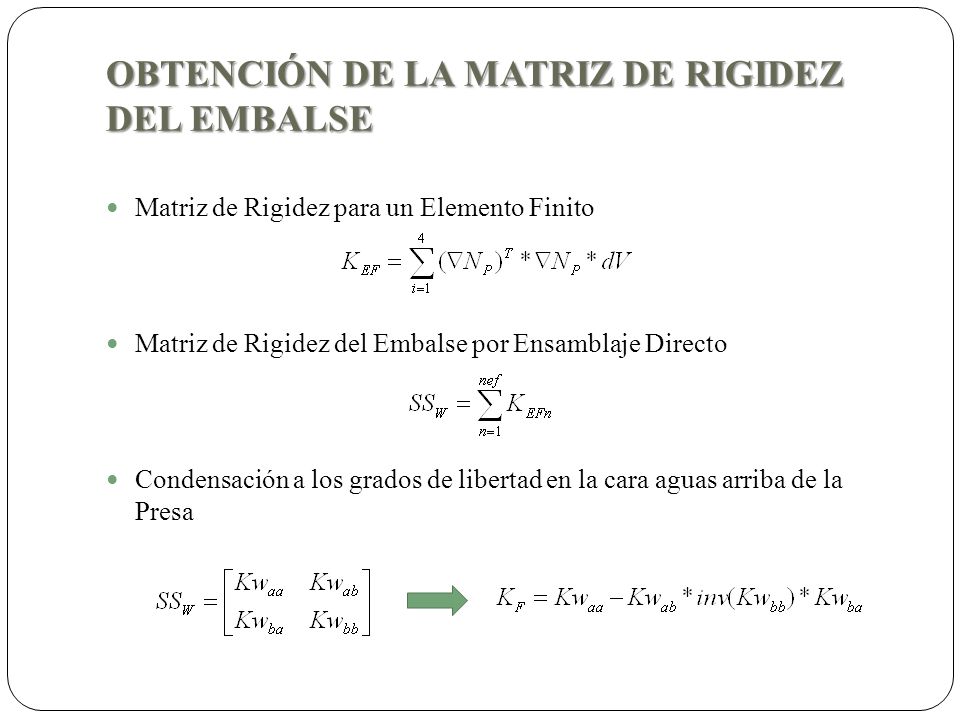

OBTENCIÓN DE LA MATRIZ DE RIGIDEZ DEL EMBALSE
Matriz de Rigidez para un Elemento Finito Matriz de Rigidez del Embalse por Ensamblaje Directo Condensación a los grados de libertad en la cara aguas arriba de la Presa

ACELERACIÓN EN LA CARA AGUAS ARRIBA DE LA PRESA
2 Coeficiente Sísmico Gravedad Cotangente del ángulo i 1

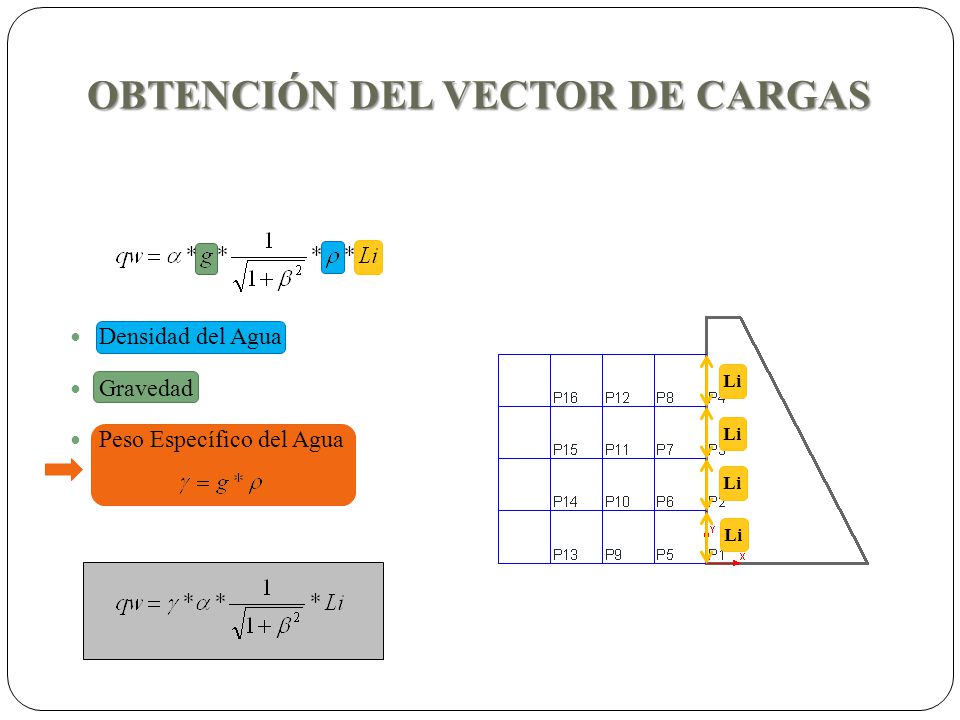

OBTENCIÓN DEL VECTOR DE CARGAS
Densidad del Agua Gravedad Peso Específico del Agua Li Li Li Li

ELEMENTOS FINITOS EN EL EMBALSE DE LA PRESA CHONTAL

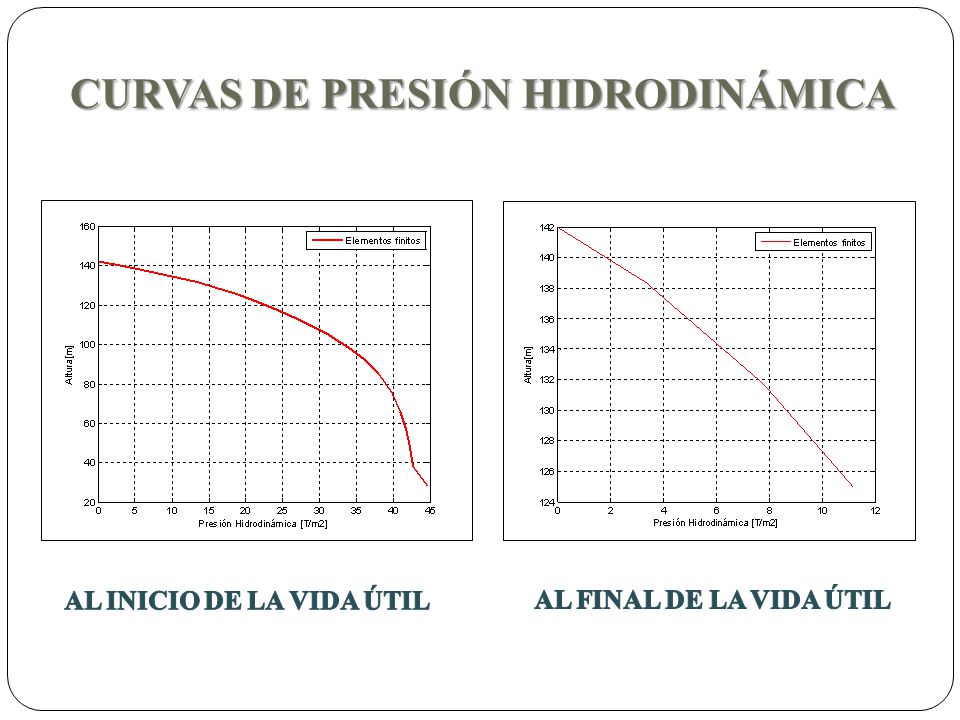

CURVAS DE PRESIÓN HIDRODINÁMICA

FUERZAS RESULTANTES POR EFECTO DE LA PRESIÓN HIDRODINÁMICA EN LA PRESA CHONTAL AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL

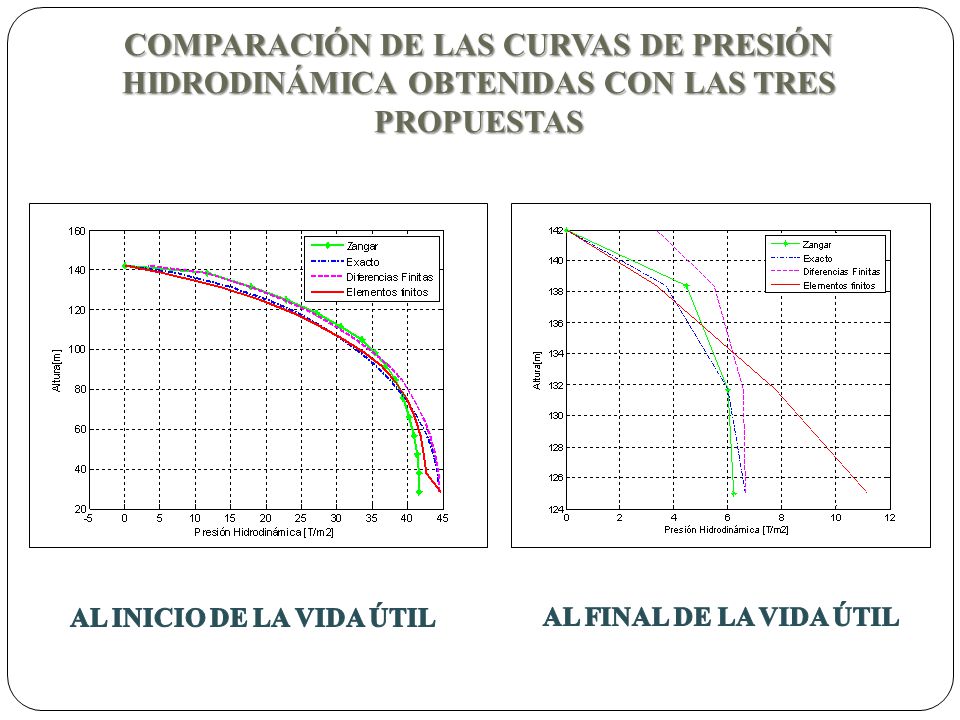

COMPARACIÓN DE LAS CURVAS DE PRESIÓN HIDRODINÁMICA OBTENIDAS CON LAS TRES PROPUESTAS AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL

LONGITUD DEL EMBALSE PERPENDICULAR A LA CARA DE LA PRESA

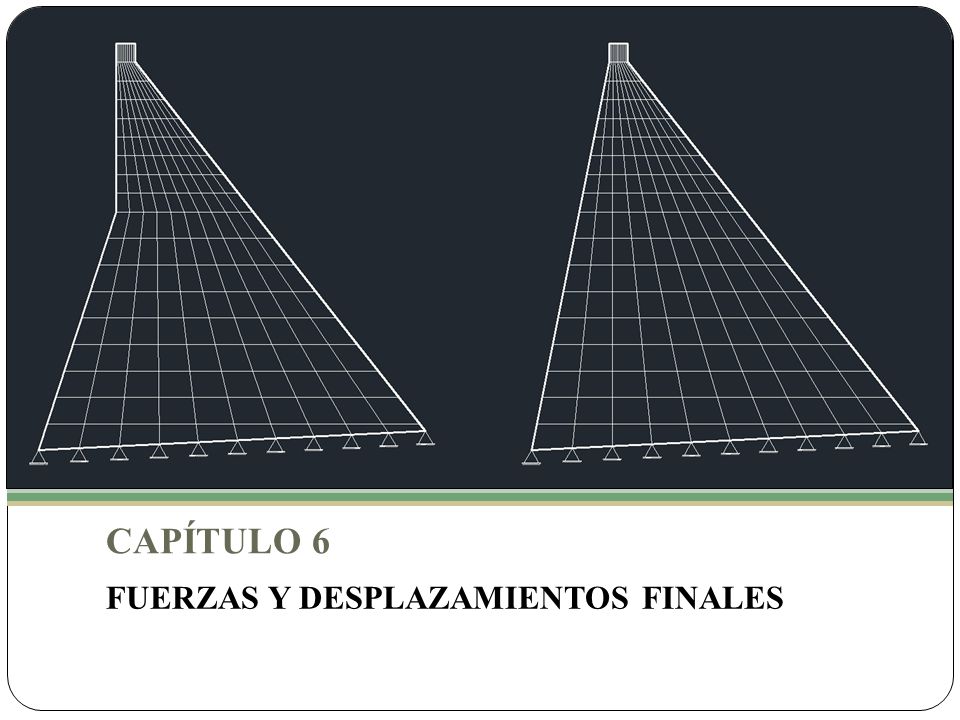

CAPÍTULO 6 FUERZAS Y DESPLAZAMIENTOS FINALES

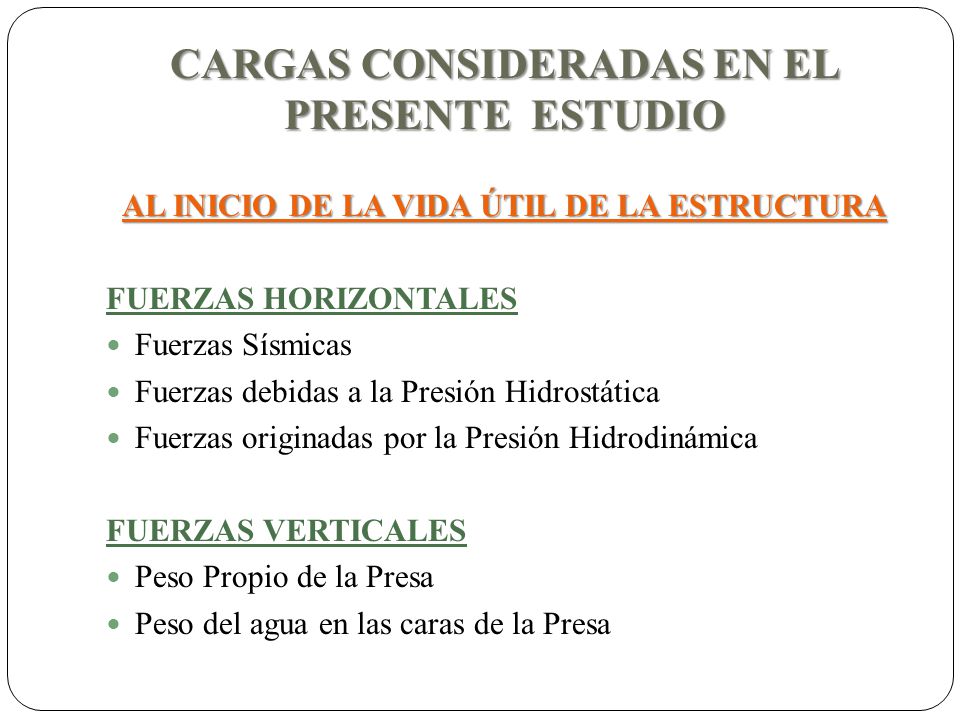

CARGAS CONSIDERADAS EN EL PRESENTE ESTUDIO
AL INICIO DE LA VIDA ÚTIL DE LA ESTRUCTURA FUERZAS HORIZONTALES Fuerzas Sísmicas Fuerzas debidas a la Presión Hidrostática Fuerzas originadas por la Presión Hidrodinámica FUERZAS VERTICALES Peso Propio de la Presa Peso del agua en las caras de la Presa

AL INICIO DE LA VIDA ÚTIL DE LA PRESA (SECCIÓN REAL)

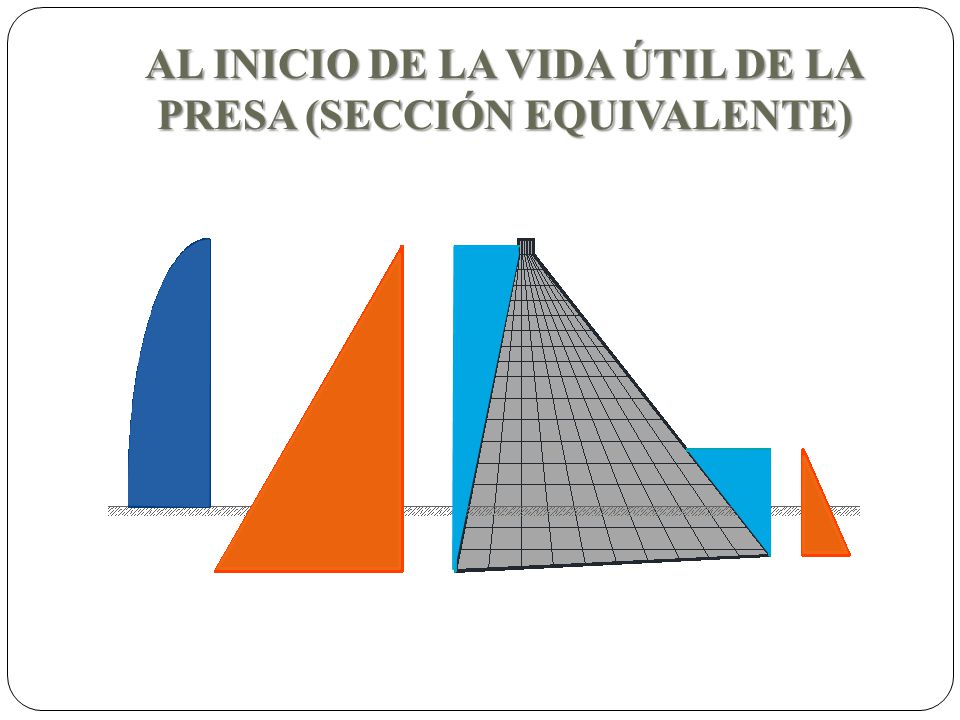

AL INICIO DE LA VIDA ÚTIL DE LA PRESA (SECCIÓN EQUIVALENTE)

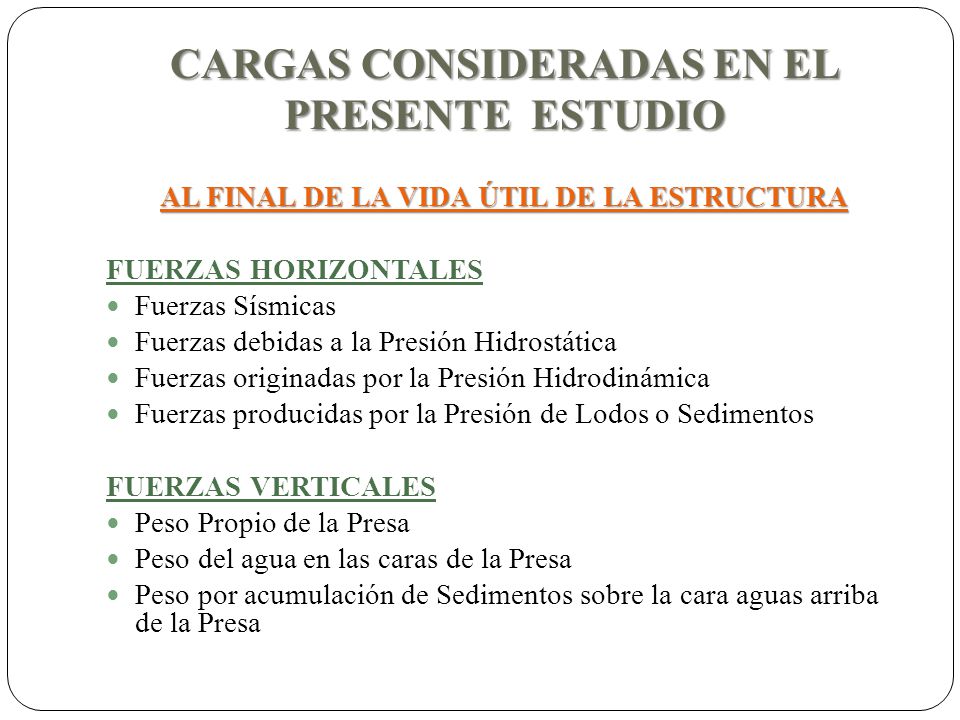

CARGAS CONSIDERADAS EN EL PRESENTE ESTUDIO
AL FINAL DE LA VIDA ÚTIL DE LA ESTRUCTURA FUERZAS HORIZONTALES Fuerzas Sísmicas Fuerzas debidas a la Presión Hidrostática Fuerzas originadas por la Presión Hidrodinámica Fuerzas producidas por la Presión de Lodos o Sedimentos FUERZAS VERTICALES Peso Propio de la Presa Peso del agua en las caras de la Presa Peso por acumulación de Sedimentos sobre la cara aguas arriba de la Presa

AL FINAL DE LA VIDA ÚTIL DE LA PRESA (SECCIÓN REAL)

AL FINAL DE LA VIDA ÚTIL DE LA PRESA (SECCIÓN EQUIVALENTE)

PRESIÓN DE LODOS Se considera al final de la Vida Útil de la Presa Chontal a la altura del Nivel Mínimo de Operación Peso Específico de los sedimentos Altura a la que se desea calcular la Presión Ángulo de fricción interna

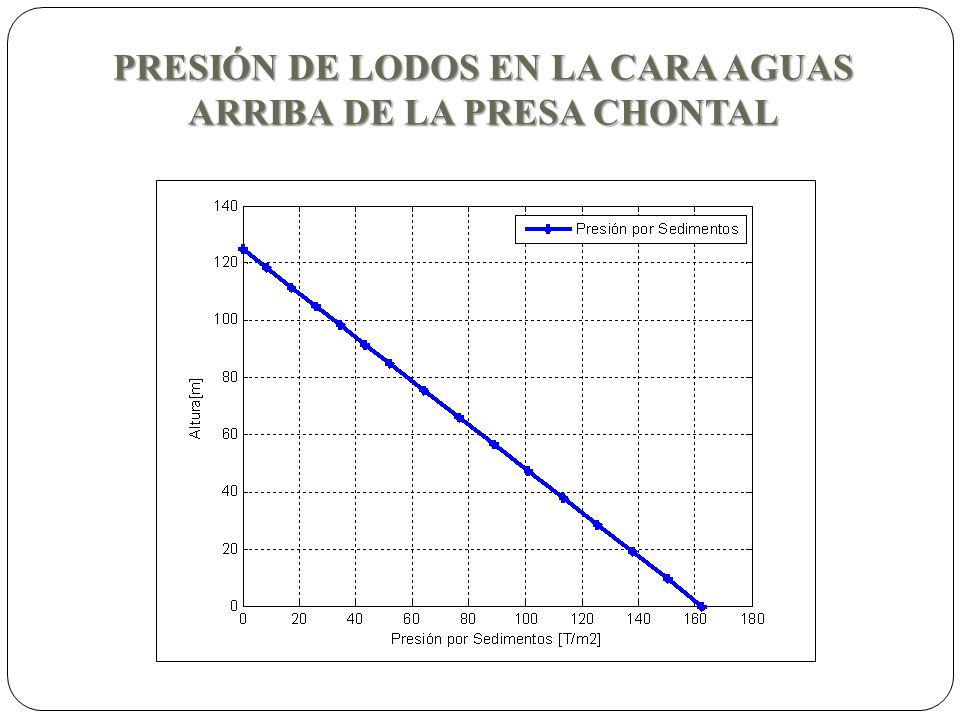

PRESIÓN DE LODOS EN LA CARA AGUAS ARRIBA DE LA PRESA CHONTAL

FUERZAS POR SEDIMENTOS

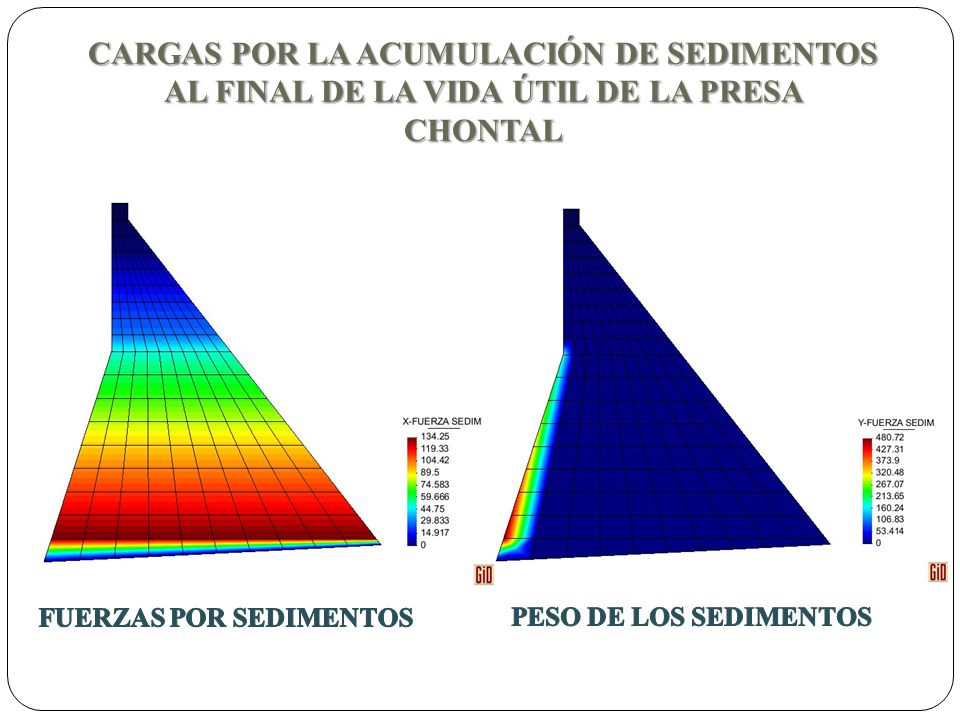

CARGAS POR LA ACUMULACIÓN DE SEDIMENTOS AL FINAL DE LA VIDA ÚTIL DE LA PRESA CHONTAL FUERZAS POR SEDIMENTOS PESO DE LOS SEDIMENTOS

FUERZAS POR SEDIMENTOS

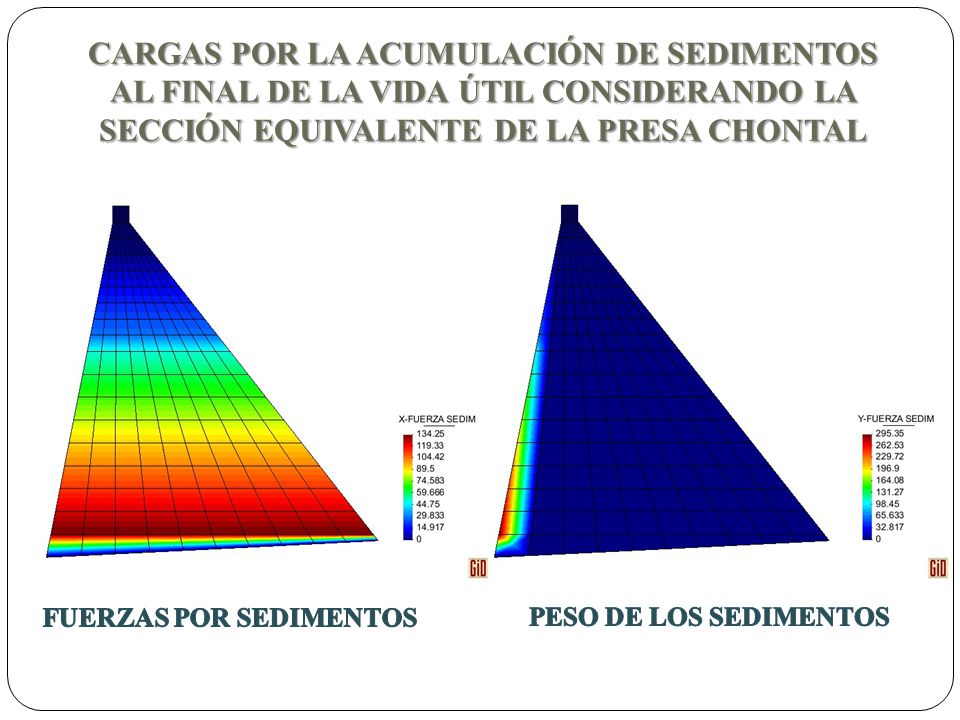

CARGAS POR LA ACUMULACIÓN DE SEDIMENTOS AL FINAL DE LA VIDA ÚTIL CONSIDERANDO LA SECCIÓN EQUIVALENTE DE LA PRESA CHONTAL FUERZAS POR SEDIMENTOS PESO DE LOS SEDIMENTOS

FUERZAS RESULTANTES AL INICIO DE LA VIDA ÚTIL (SECCIÓN REAL)
FUERZAS HORIZONTALES FUERZAS VERTICALES

DESPLAZAMIENTOS RESULTANTES AL INICIO DE LA VIDA ÚTIL (SECCIÓN REAL)
DESPLAZAMIENTOS HORIZONTALES DESPLAZAMIENTOS VERTICALES

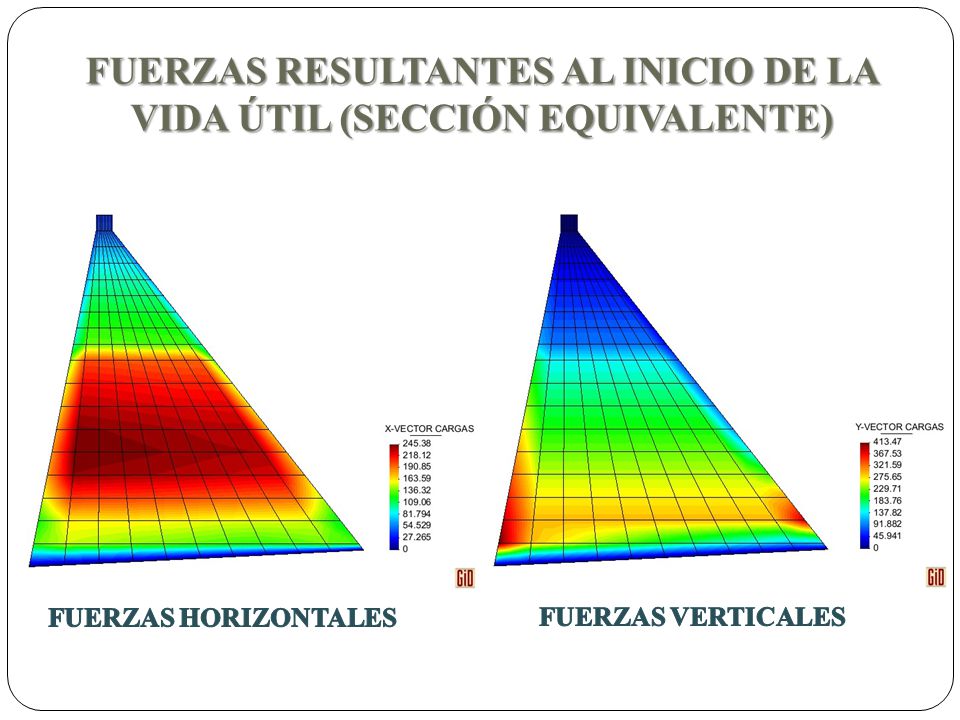

FUERZAS RESULTANTES AL INICIO DE LA VIDA ÚTIL (SECCIÓN EQUIVALENTE)
FUERZAS HORIZONTALES FUERZAS VERTICALES

DESPLAZAMIENTOS HORIZONTALES DESPLAZAMIENTOS VERTICALES

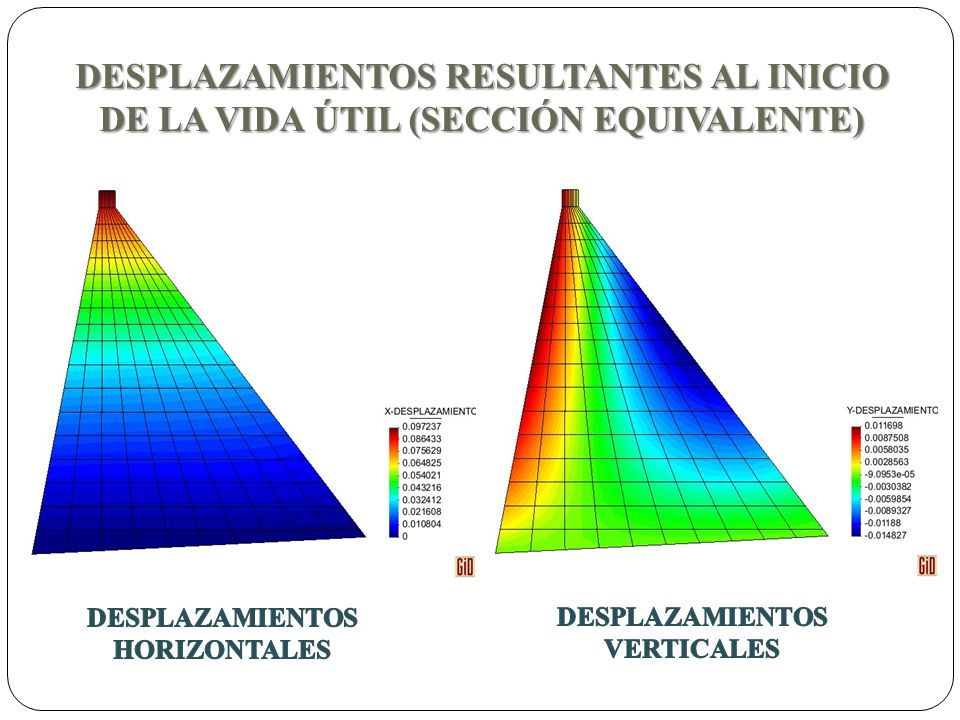

DESPLAZAMIENTOS RESULTANTES AL INICIO DE LA VIDA ÚTIL (SECCIÓN EQUIVALENTE) DESPLAZAMIENTOS HORIZONTALES DESPLAZAMIENTOS VERTICALES

ESTABILIDAD DE LA PRESA CHONTAL
Además de las fuerzas indicadas anteriormente se consideraron las siguientes fuerzas ocasionadas por: EMPUJE SUBPRESIÓN

SECCIÓN EQUIVALENTE EMPUJE SUBPRESIÓN

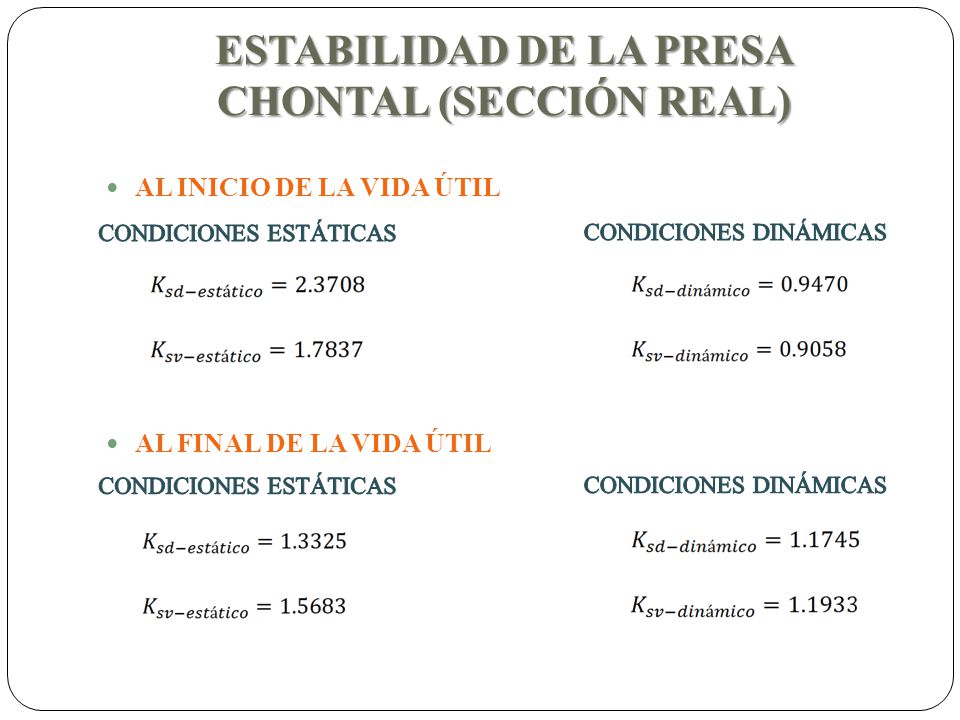

ESTABILIDAD DE LA PRESA CHONTAL (SECCIÓN REAL)
AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL CONDICIONES ESTÁTICAS CONDICIONES DINÁMICAS CONDICIONES ESTÁTICAS CONDICIONES DINÁMICAS

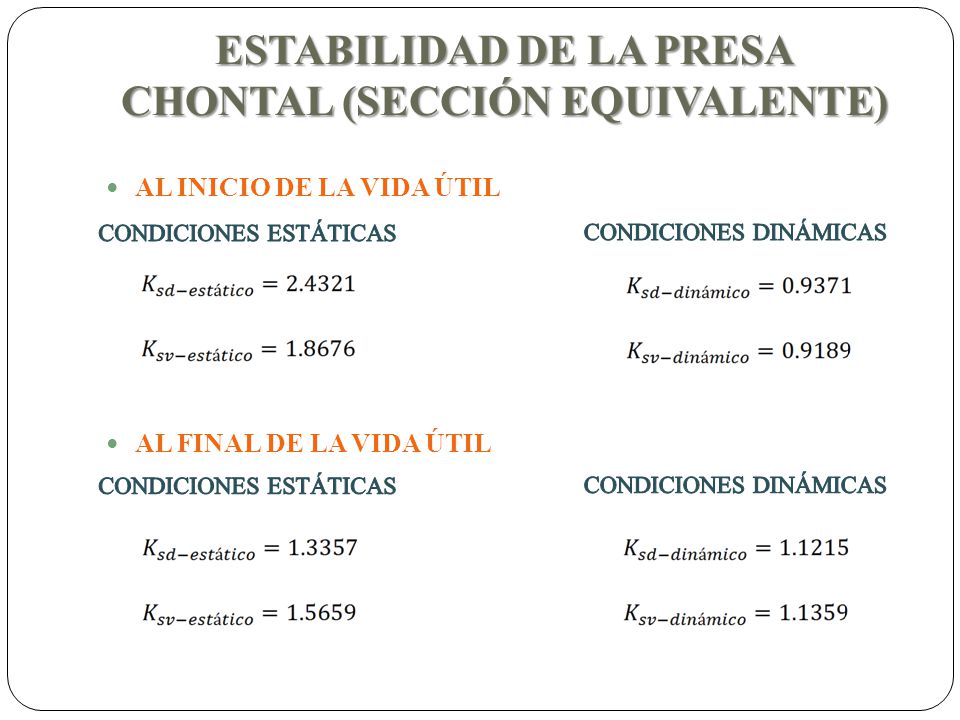

ESTABILIDAD DE LA PRESA CHONTAL (SECCIÓN EQUIVALENTE)
AL INICIO DE LA VIDA ÚTIL AL FINAL DE LA VIDA ÚTIL CONDICIONES ESTÁTICAS CONDICIONES DINÁMICAS CONDICIONES ESTÁTICAS CONDICIONES DINÁMICAS

CAPÍTULO 7 ANÁLISIS DE ESFUERZOS EN LA PRESA CHONTAL
Fuente: CAPÍTULO 7 ANÁLISIS DE ESFUERZOS EN LA PRESA CHONTAL

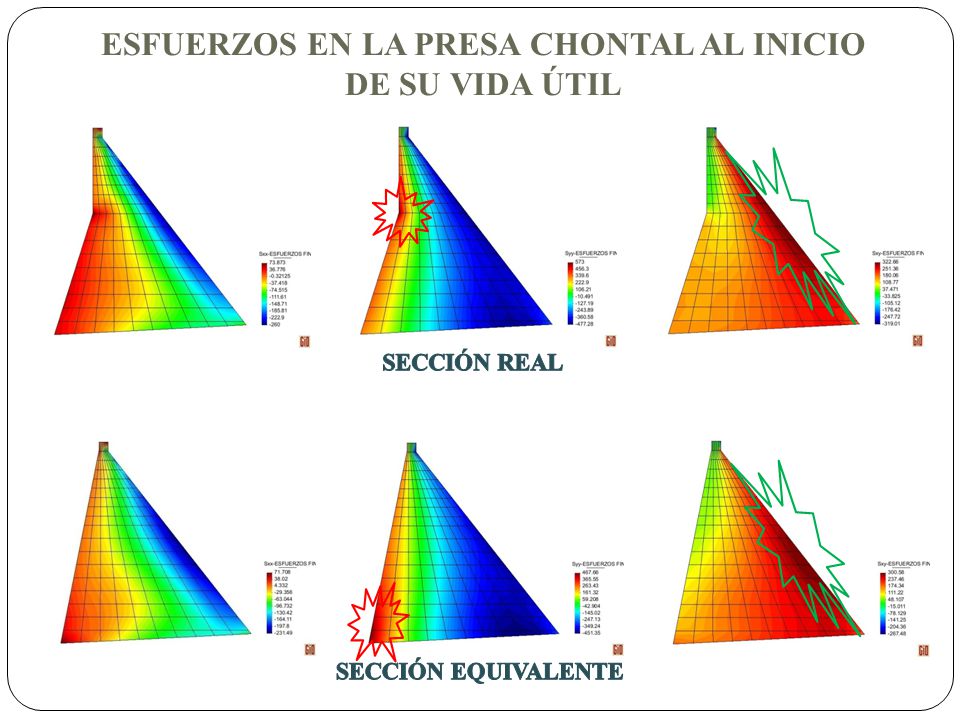

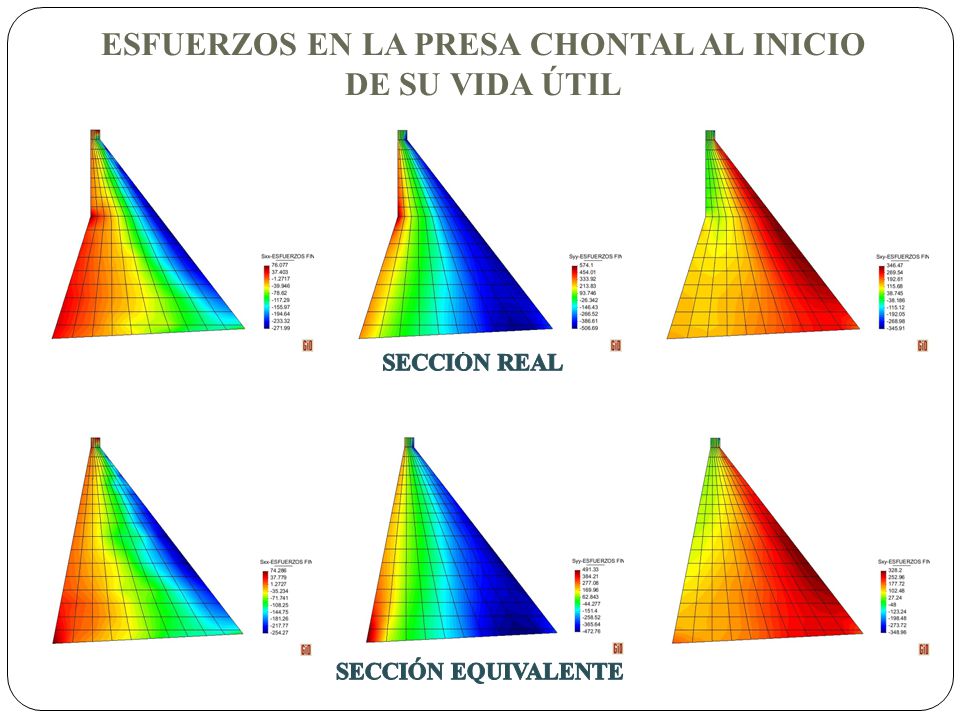

ESFUERZOS EN LA PRESA CHONTAL AL INICIO DE SU VIDA ÚTIL
SECCIÓN REAL SECCIÓN EQUIVALENTE

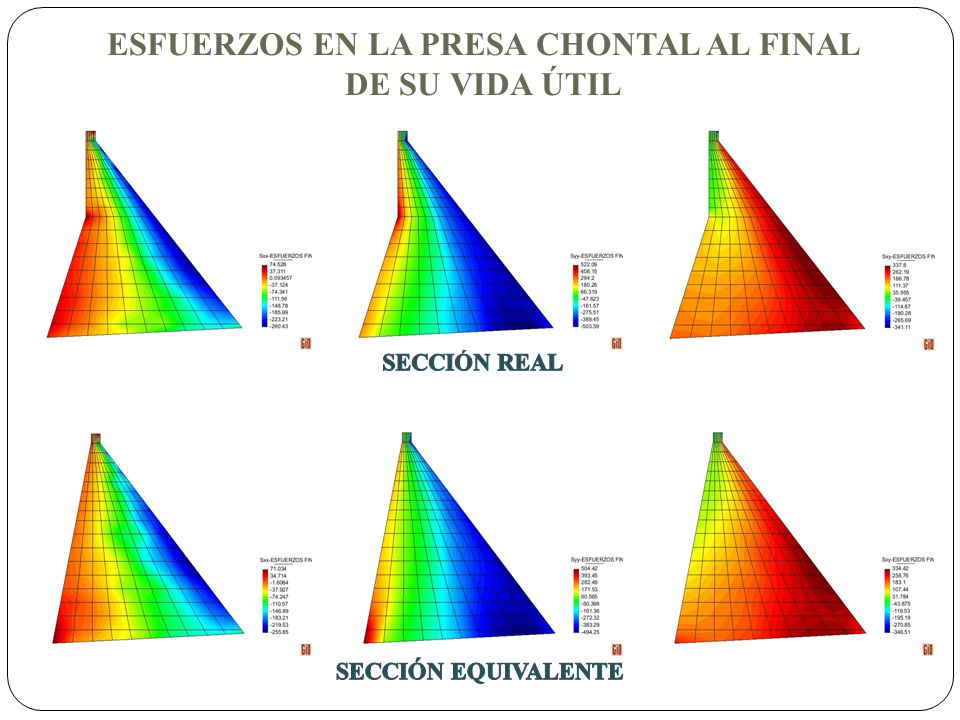

ESFUERZOS EN LA PRESA CHONTAL AL FINAL DE SU VIDA ÚTIL

ANÁLISIS CON DISTINTOS TIPOS DE HORMIGÓN
f’c = 280 Kg/cm2 f’c = 280 Kg/cm2 f’c = 400 Kg/cm2 f’c = 500 Kg/cm2 f’c = 400 Kg/cm2 f’c = 210 Kg/cm2 f’c = 450 Kg/cm2 f’c = 240 Kg/cm2 f’c = 180 Kg/cm2 f’c = 180 Kg/cm2 f’c = 240 Kg/cm2 f’c = 400 Kg/cm2 f’c = 400 Kg/cm2 f’c = 400 Kg/cm2 f’c = 280 Kg/cm2 SECCIÓN REAL SECCIÓN EQUIVALENTE

ESFUERZOS EN LA PRESA CHONTAL AL INICIO DE SU VIDA ÚTIL

ESFUERZOS EN LA PRESA CHONTAL AL FINAL DE SU VIDA ÚTIL

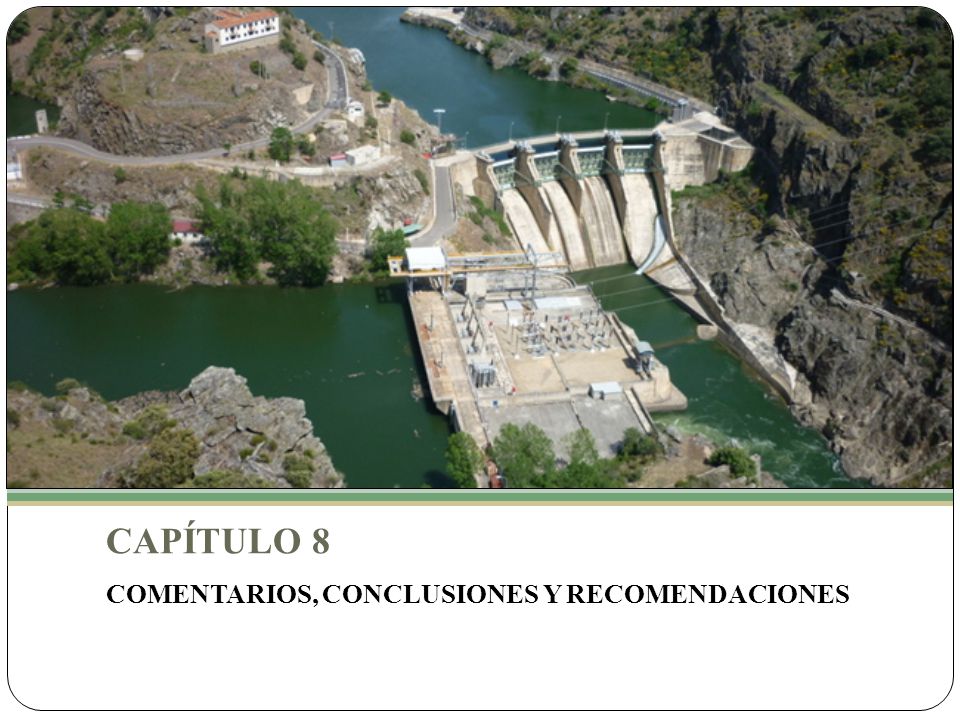

CAPÍTULO 8 COMENTARIOS, CONCLUSIONES Y RECOMENDACIONES
Fuente: CAPÍTULO 8 COMENTARIOS, CONCLUSIONES Y RECOMENDACIONES

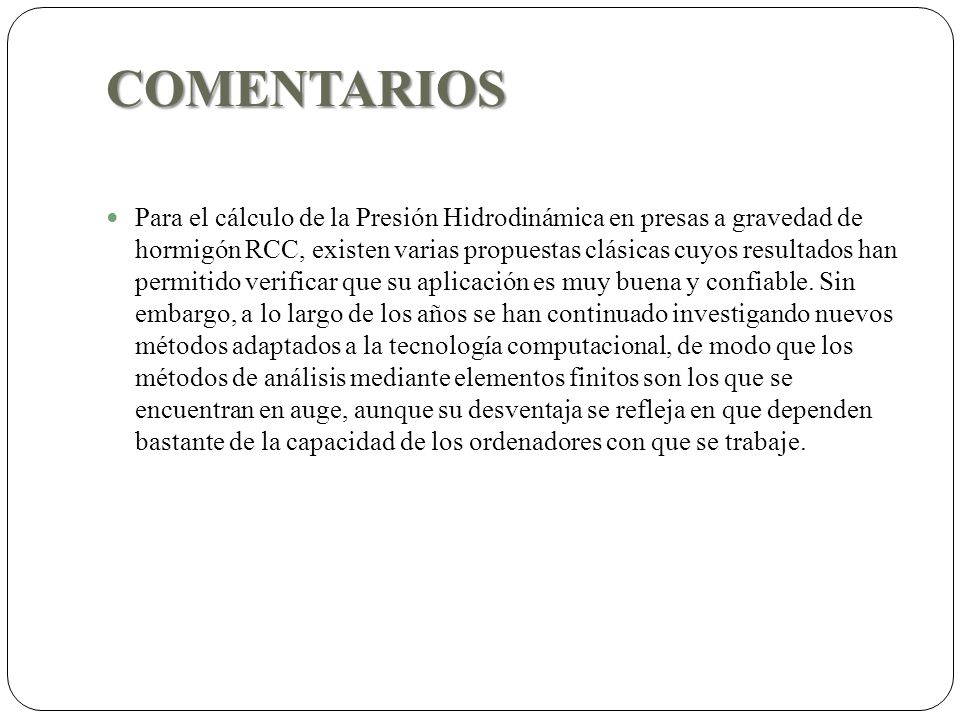

COMENTARIOS Para el cálculo de la Presión Hidrodinámica en presas a gravedad de hormigón RCC, existen varias propuestas clásicas cuyos resultados han permitido verificar que su aplicación es muy buena y confiable. Sin embargo, a lo largo de los años se han continuado investigando nuevos métodos adaptados a la tecnología computacional, de modo que los métodos de análisis mediante elementos finitos son los que se encuentran en auge, aunque su desventaja se refleja en que dependen bastante de la capacidad de los ordenadores con que se trabaje.

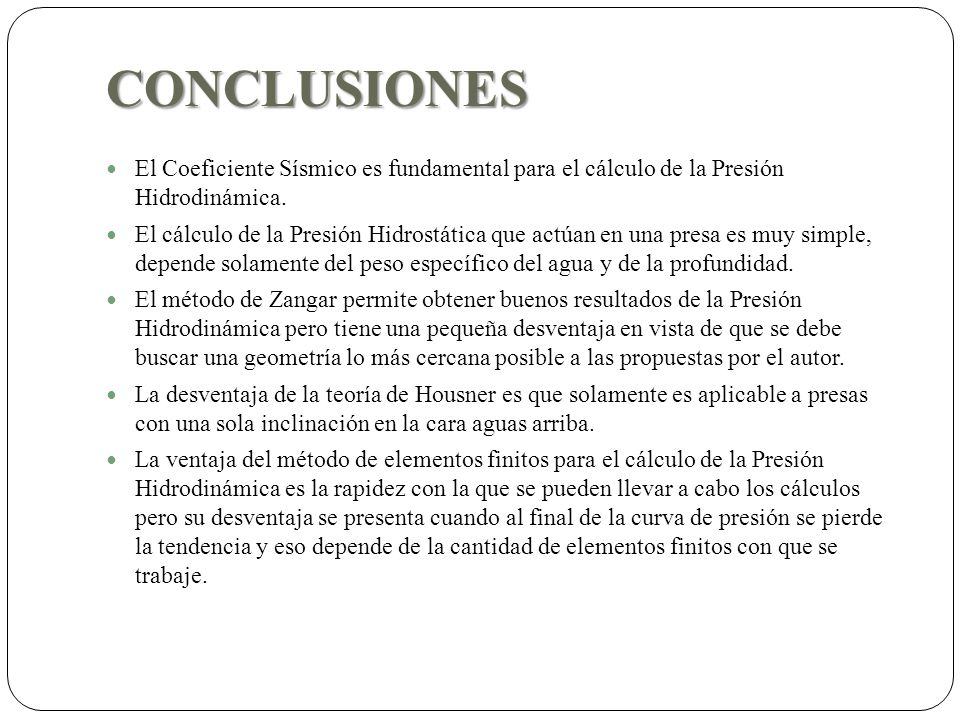

CONCLUSIONES El Coeficiente Sísmico es fundamental para el cálculo de la Presión Hidrodinámica. El cálculo de la Presión Hidrostática que actúan en una presa es muy simple, depende solamente del peso específico del agua y de la profundidad. El método de Zangar permite obtener buenos resultados de la Presión Hidrodinámica pero tiene una pequeña desventaja en vista de que se debe buscar una geometría lo más cercana posible a las propuestas por el autor. La desventaja de la teoría de Housner es que solamente es aplicable a presas con una sola inclinación en la cara aguas arriba. La ventaja del método de elementos finitos para el cálculo de la Presión Hidrodinámica es la rapidez con la que se pueden llevar a cabo los cálculos pero su desventaja se presenta cuando al final de la curva de presión se pierde la tendencia y eso depende de la cantidad de elementos finitos con que se trabaje.

CONCLUSIONES Se realizó la comparación entre los tres métodos para la obtención de las Presiones Hidrodinámicas y se comprobó que sus resultados son bastante similares, en consecuencia se puede concluir que cualquiera de ellos puede utilizarse con la confiabilidad de que se obtendrán valores correctos. Los resultados obtenidos han sido representados gráficamente con ayuda de la herramienta de post-procesamiento disponible en el programa GID. Con estas figuras fácilmente se puede entender el comportamiento de la estructura al verse sometida a las cargas en las que se ha enfocado este trabajo. Se ha podido observar que al trabajar con un hormigón de 210 Kg/cm2 de resistencia a la compresión en todo el cuerpo de la Presa Chontal, no existe problema alguno con los esfuerzos de compresión, pero los esfuerzos de tracción y corte son demasiado críticos. Además de las grandes dimensiones de la presa, este alto índice de esfuerzos se debe a que las ordenadas espectrales son muy altas en la zona donde se realiza el análisis de la estructura. Con la combinación de distintos tipos de Hormigón se llegó a una distribución que permitió verificar que la estructura puede satisfacer los esfuerzos a los que se ve sometida.

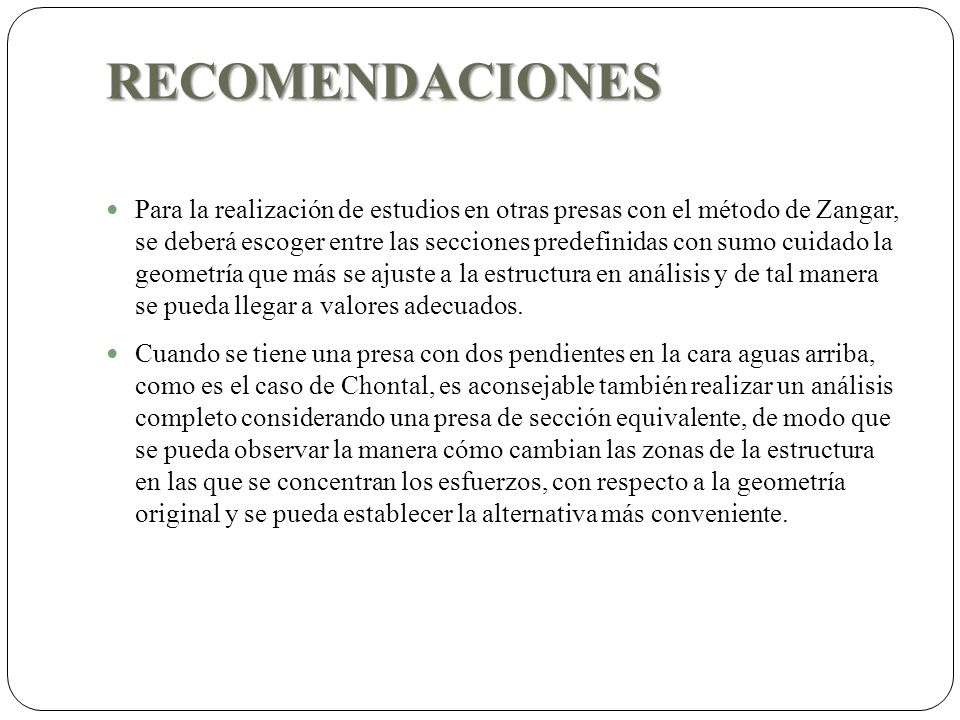

RECOMENDACIONES Para la realización de estudios en otras presas con el método de Zangar, se deberá escoger entre las secciones predefinidas con sumo cuidado la geometría que más se ajuste a la estructura en análisis y de tal manera se pueda llegar a valores adecuados. Cuando se tiene una presa con dos pendientes en la cara aguas arriba, como es el caso de Chontal, es aconsejable también realizar un análisis completo considerando una presa de sección equivalente, de modo que se pueda observar la manera cómo cambian las zonas de la estructura en las que se concentran los esfuerzos, con respecto a la geometría original y se pueda establecer la alternativa más conveniente.

De izquierda a derecha: Zambrano A. , CAPT. Echeverría P. , Dr
De izquierda a derecha: Zambrano A., CAPT. Echeverría P., Dr. Aguiar R., CAPT. Carrera D., Correa E., Carrillo J., Carranza V., Barona D., Villamarín J., Flores G., Logacho O., Sosa D., Tarambís J. P. GRACIAS
