RECONOCIMIENTO DEL EDIFICIO Y LA TOMA DE DATOS

Presentación del tema: "RECONOCIMIENTO DEL EDIFICIO Y LA TOMA DE DATOS"— Transcripción de la presentación:

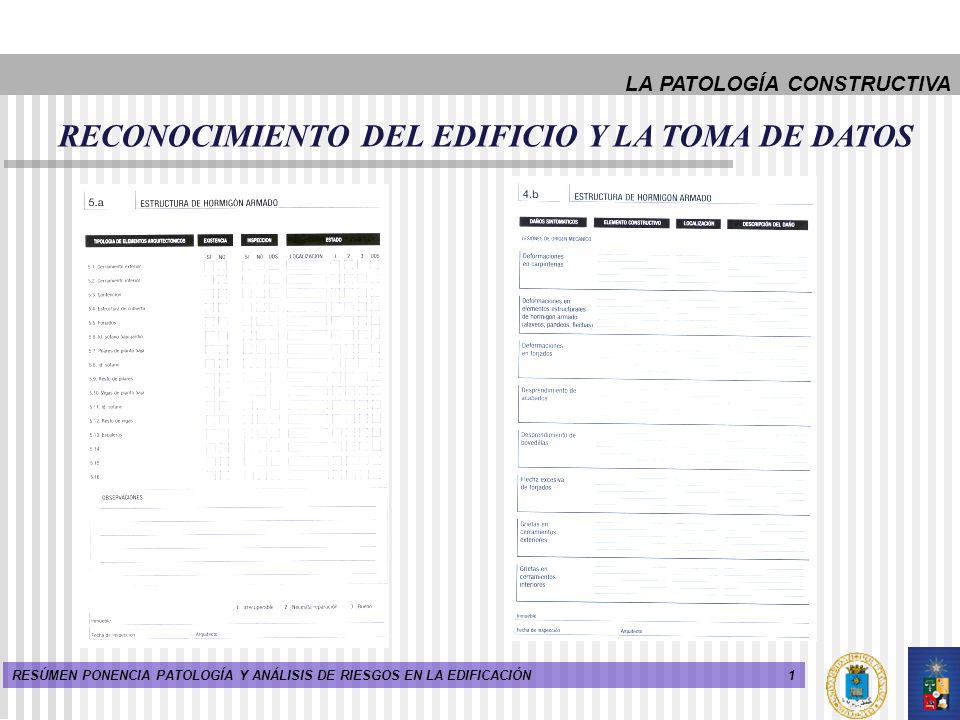

1 RECONOCIMIENTO DEL EDIFICIO Y LA TOMA DE DATOS
LA PATOLOGÍA CONSTRUCTIVA RECONOCIMIENTO DEL EDIFICIO Y LA TOMA DE DATOS

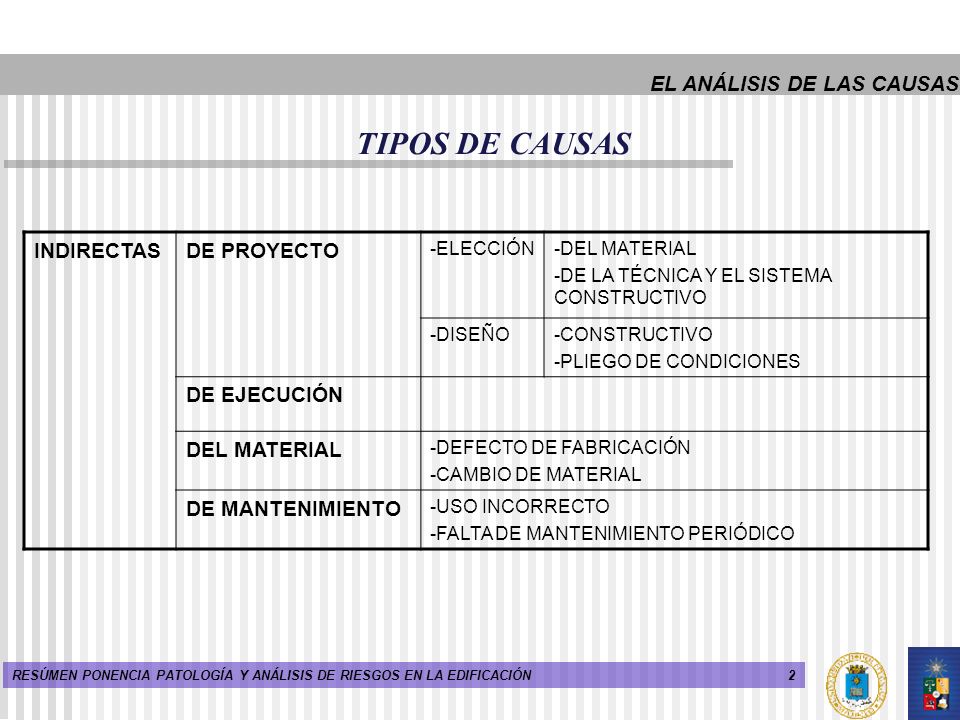

2 TIPOS DE CAUSAS EL ANÁLISIS DE LAS CAUSAS INDIRECTAS DE PROYECTO
ELECCIÓN -DEL MATERIAL -DE LA TÉCNICA Y EL SISTEMA CONSTRUCTIVO DISEÑO CONSTRUCTIVO PLIEGO DE CONDICIONES DE EJECUCIÓN DEL MATERIAL DEFECTO DE FABRICACIÓN CAMBIO DE MATERIAL DE MANTENIMIENTO USO INCORRECTO FALTA DE MANTENIMIENTO PERIÓDICO

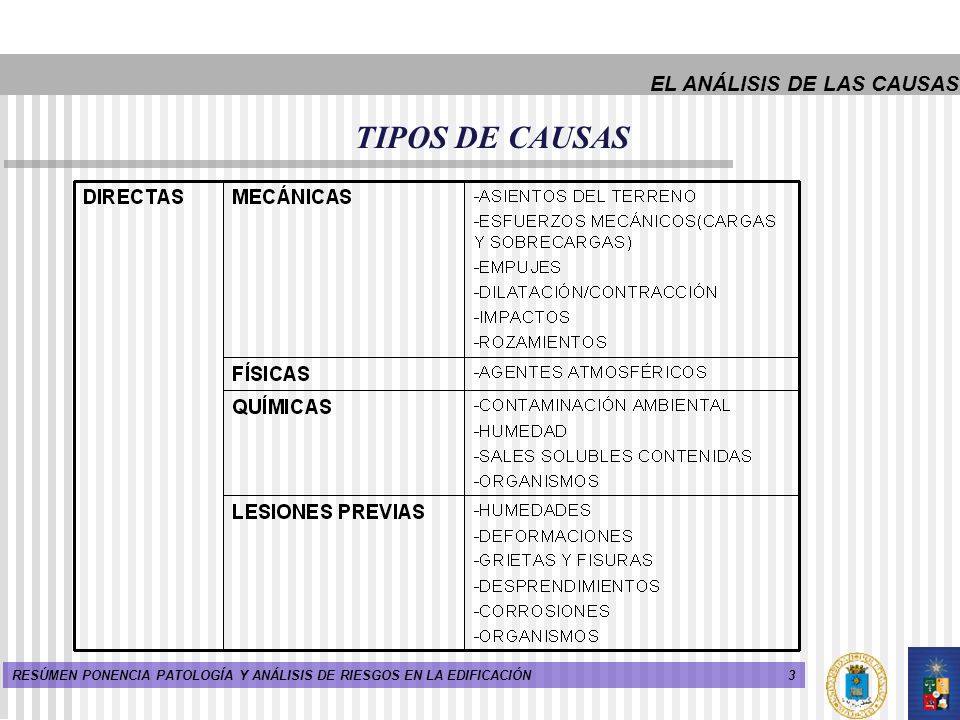

3 EL ANÁLISIS DE LAS CAUSAS
TIPOS DE CAUSAS

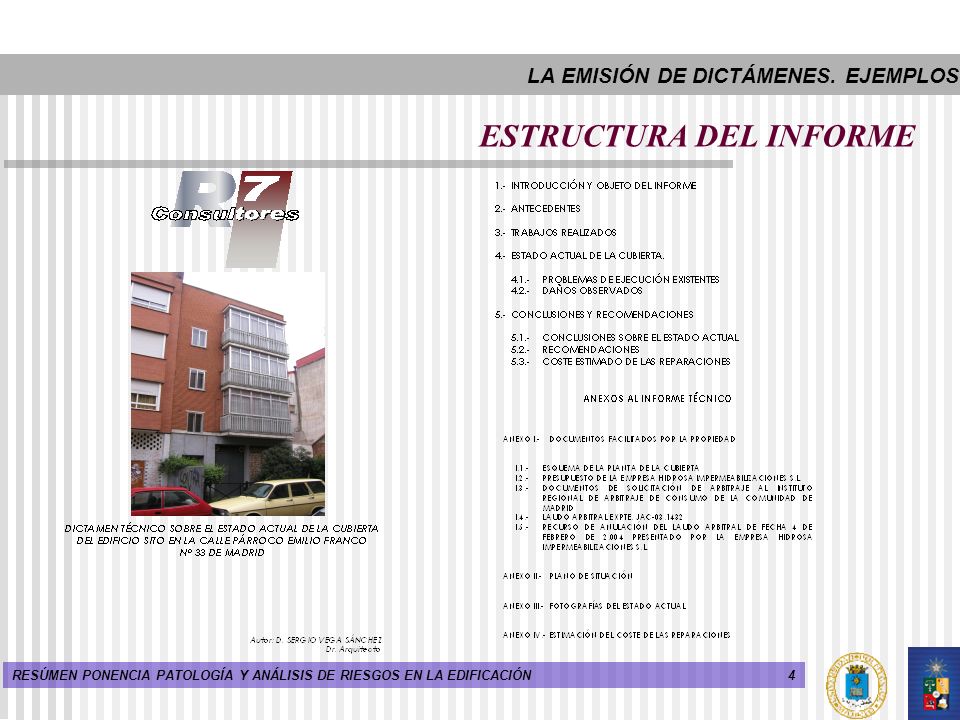

4 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME

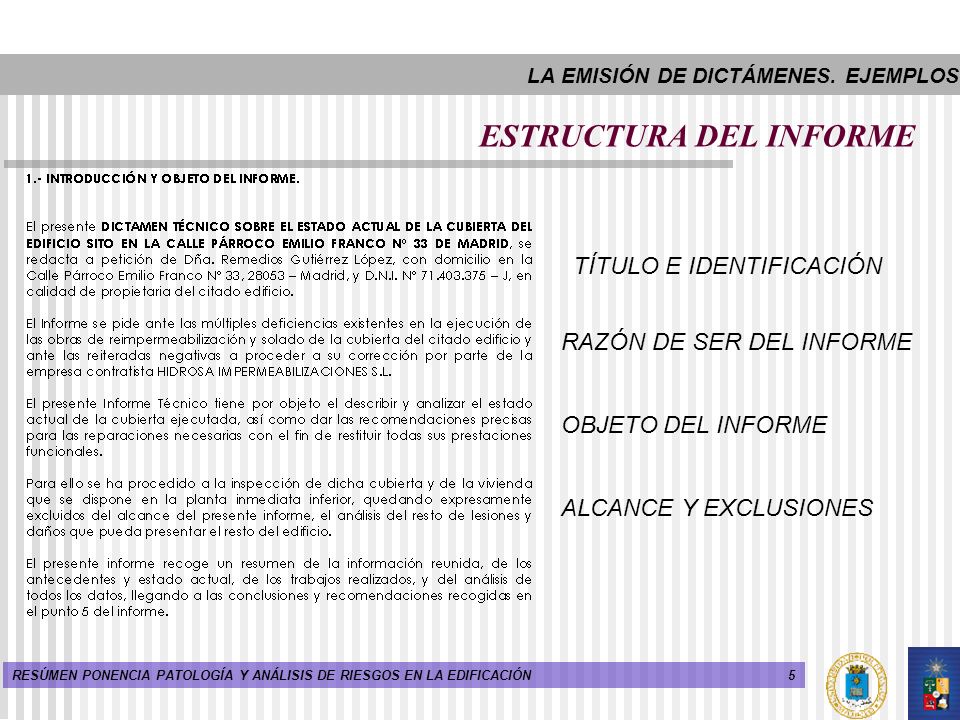

5 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME TÍTULO E IDENTIFICACIÓN RAZÓN DE SER DEL INFORME OBJETO DEL INFORME ALCANCE Y EXCLUSIONES

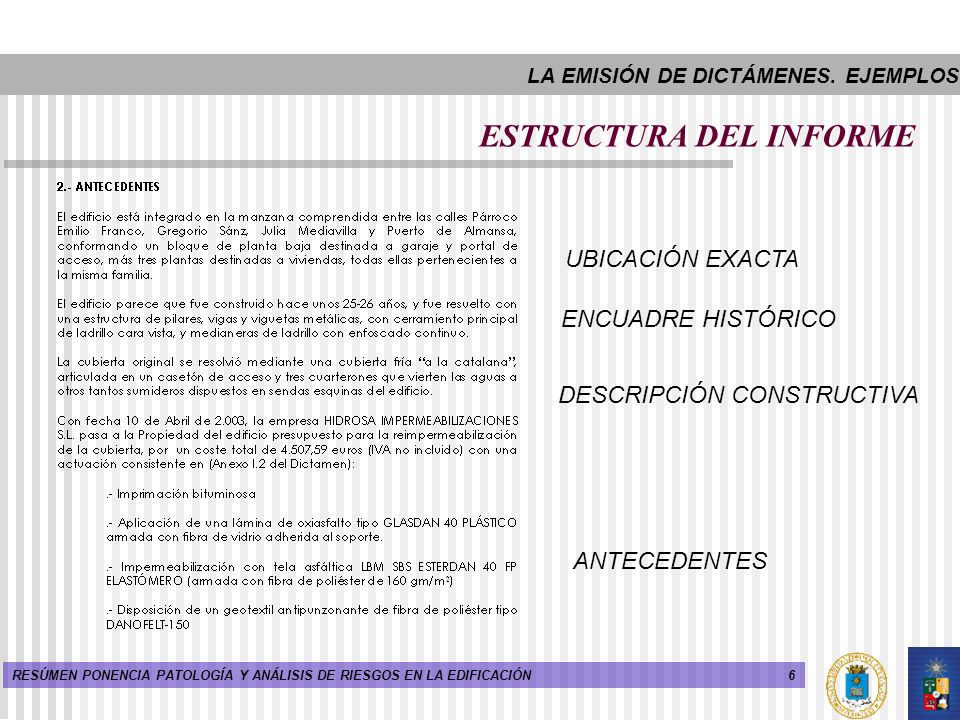

6 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME UBICACIÓN EXACTA ENCUADRE HISTÓRICO DESCRIPCIÓN CONSTRUCTIVA ANTECEDENTES

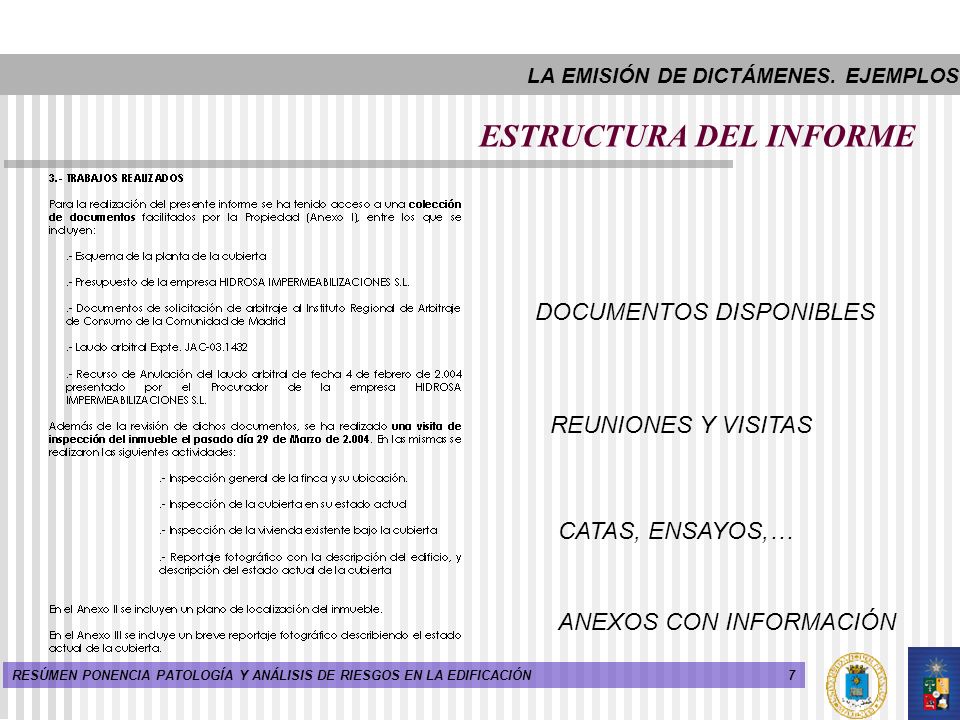

7 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME DOCUMENTOS DISPONIBLES REUNIONES Y VISITAS CATAS, ENSAYOS,… ANEXOS CON INFORMACIÓN

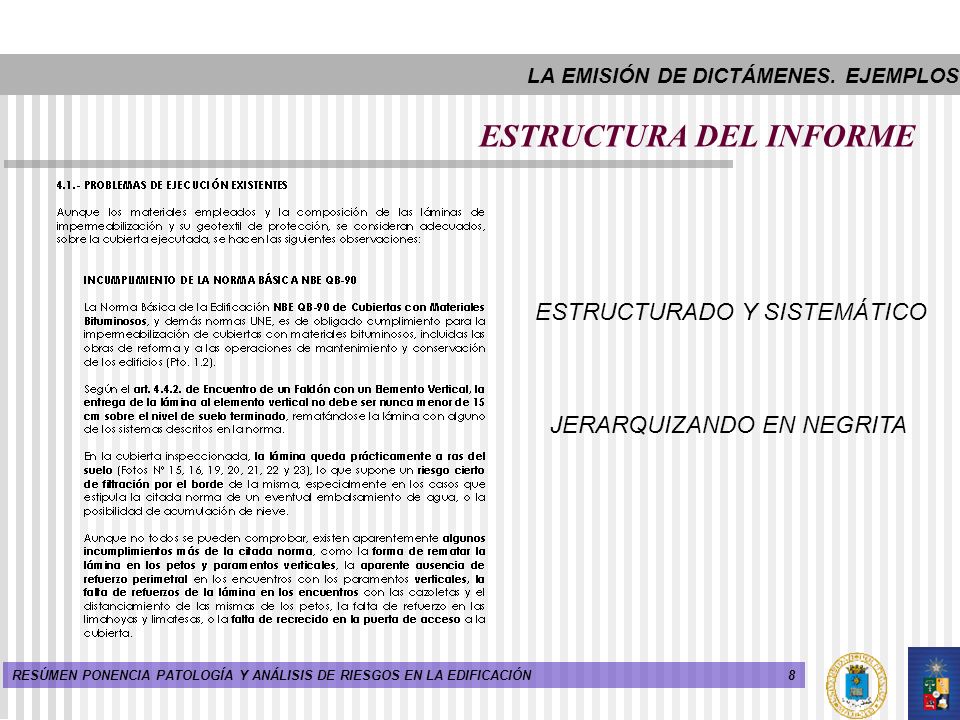

8 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME ESTRUCTURADO Y SISTEMÁTICO JERARQUIZANDO EN NEGRITA

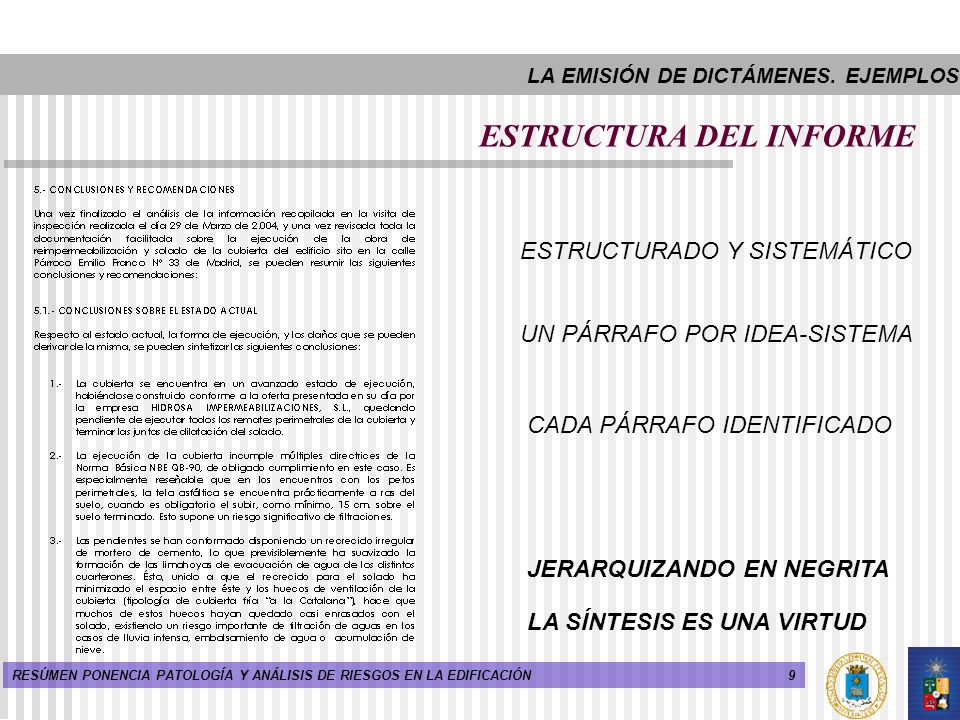

9 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME ESTRUCTURADO Y SISTEMÁTICO UN PÁRRAFO POR IDEA-SISTEMA CADA PÁRRAFO IDENTIFICADO JERARQUIZANDO EN NEGRITA LA SÍNTESIS ES UNA VIRTUD

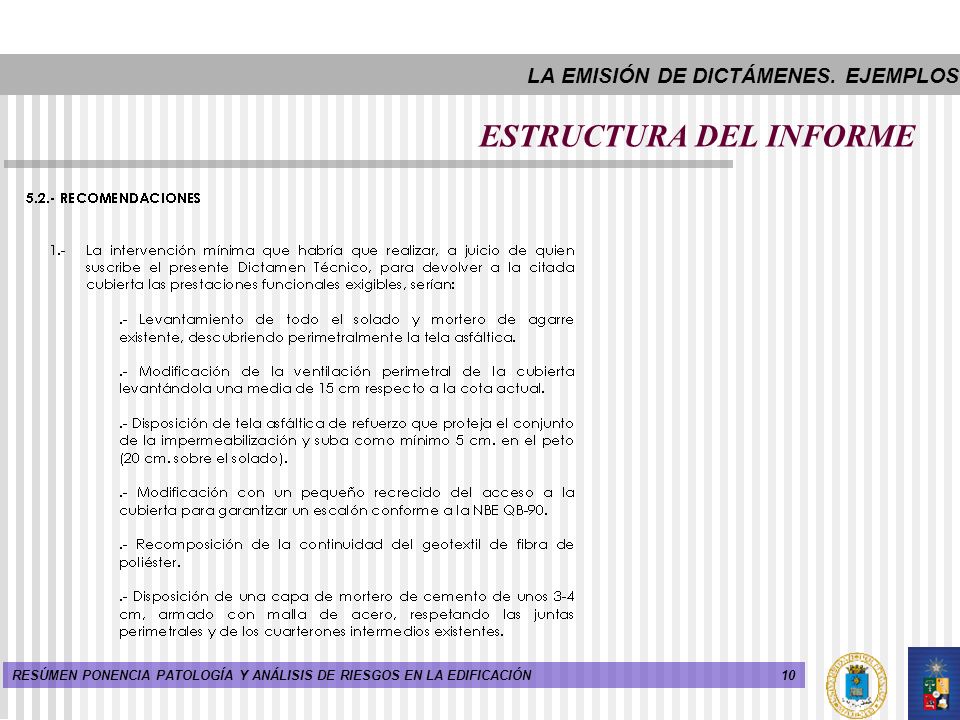

10 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME

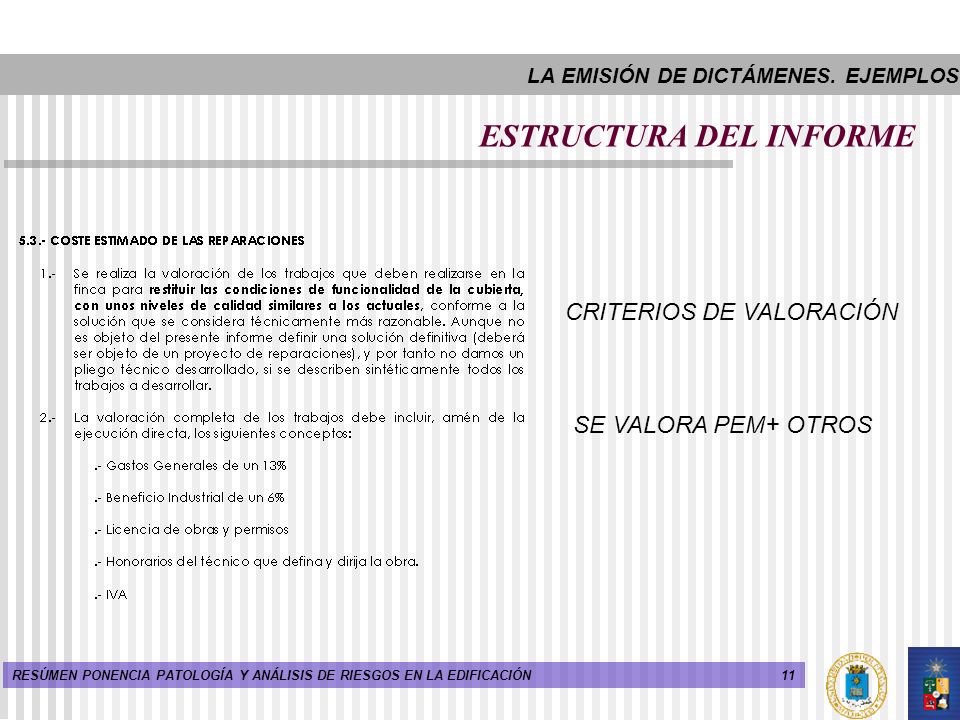

11 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME CRITERIOS DE VALORACIÓN SE VALORA PEM+ OTROS

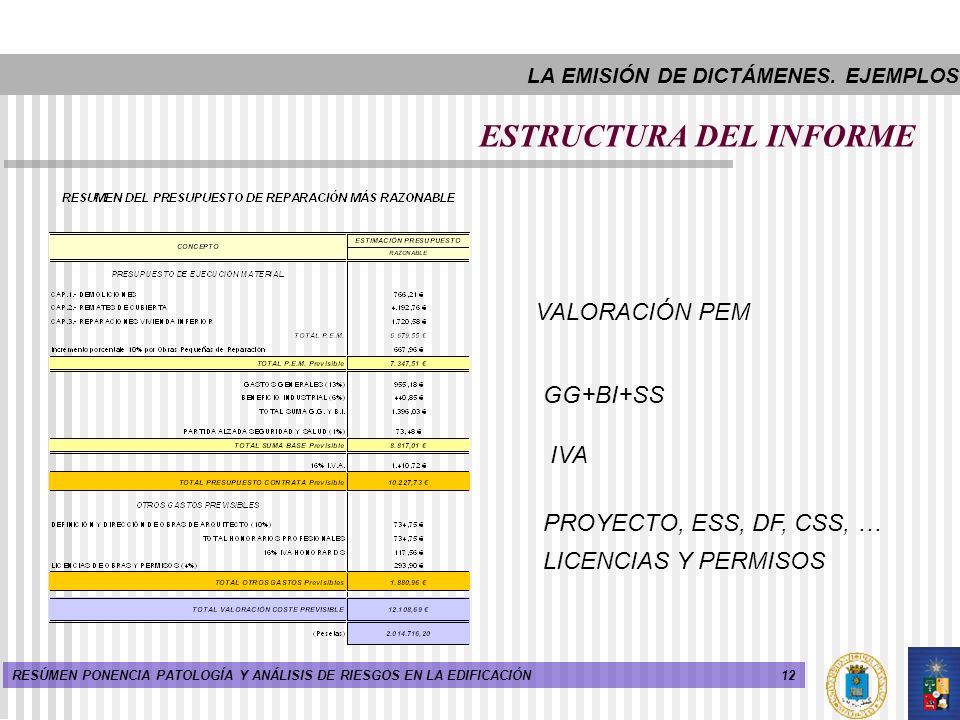

12 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME VALORACIÓN PEM GG+BI+SS IVA PROYECTO, ESS, DF, CSS, … LICENCIAS Y PERMISOS

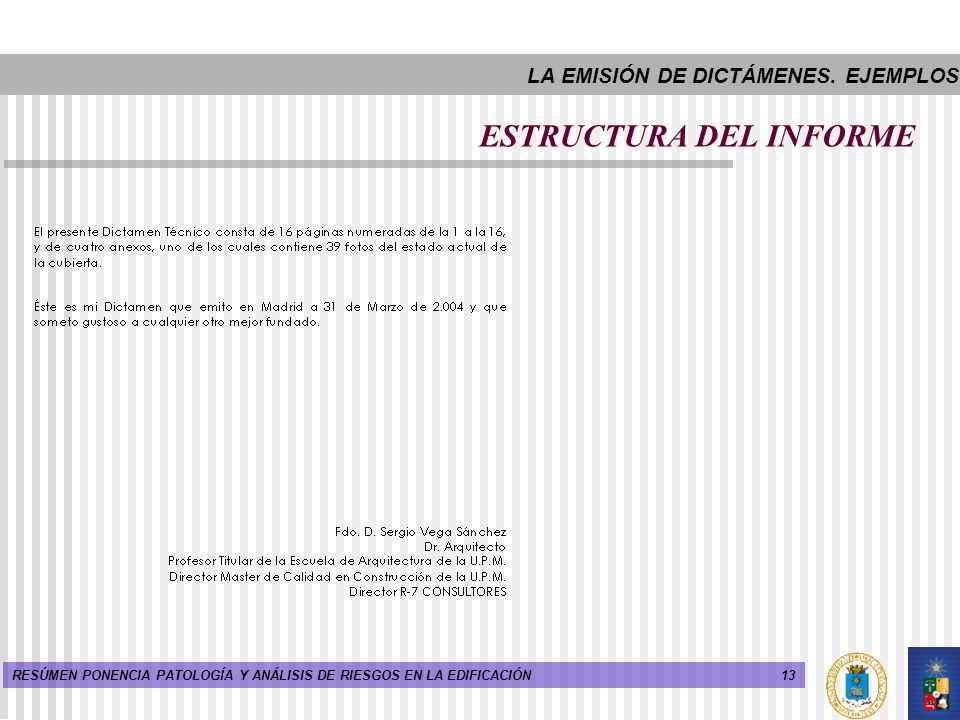

13 ESTRUCTURA DEL INFORME
LA EMISIÓN DE DICTÁMENES. EJEMPLOS ESTRUCTURA DEL INFORME

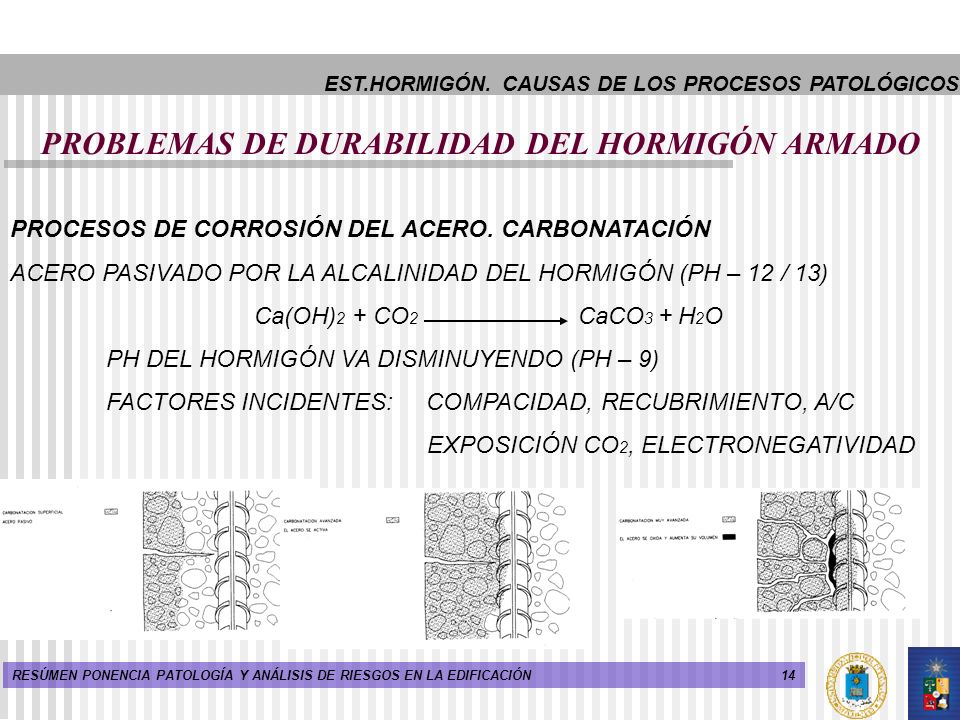

14 PROBLEMAS DE DURABILIDAD DEL HORMIGÓN ARMADO
EST.HORMIGÓN. CAUSAS DE LOS PROCESOS PATOLÓGICOS PROBLEMAS DE DURABILIDAD DEL HORMIGÓN ARMADO PROCESOS DE CORROSIÓN DEL ACERO. CARBONATACIÓN ACERO PASIVADO POR LA ALCALINIDAD DEL HORMIGÓN (PH – 12 / 13) Ca(OH)2 + CO CaCO3 + H2O PH DEL HORMIGÓN VA DISMINUYENDO (PH – 9) FACTORES INCIDENTES: COMPACIDAD, RECUBRIMIENTO, A/C EXPOSICIÓN CO2, ELECTRONEGATIVIDAD

15 FISURACIÓN DE LAS ESTRUCTURAS DE HORMIGÓN
EST.HORMIGÓN. TIPOS Y ANÁLISIS DE DAÑOS FISURACIÓN DE LAS ESTRUCTURAS DE HORMIGÓN

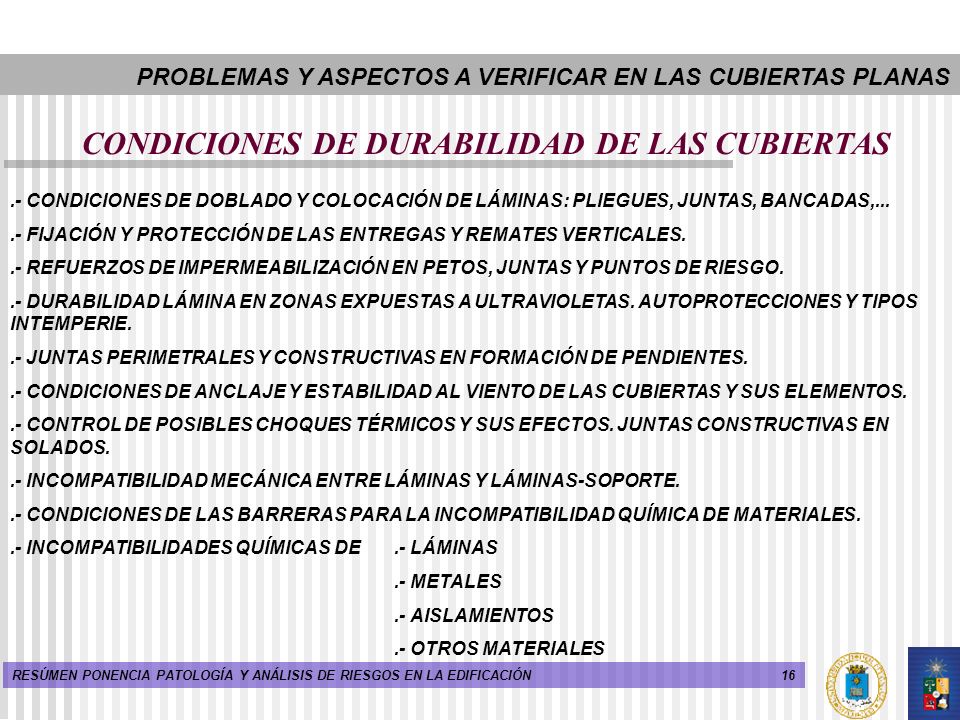

16 CONDICIONES DE DURABILIDAD DE LAS CUBIERTAS
PROBLEMAS Y ASPECTOS A VERIFICAR EN LAS CUBIERTAS PLANAS CONDICIONES DE DURABILIDAD DE LAS CUBIERTAS .- CONDICIONES DE DOBLADO Y COLOCACIÓN DE LÁMINAS: PLIEGUES, JUNTAS, BANCADAS,... .- FIJACIÓN Y PROTECCIÓN DE LAS ENTREGAS Y REMATES VERTICALES. .- REFUERZOS DE IMPERMEABILIZACIÓN EN PETOS, JUNTAS Y PUNTOS DE RIESGO. .- DURABILIDAD LÁMINA EN ZONAS EXPUESTAS A ULTRAVIOLETAS. AUTOPROTECCIONES Y TIPOS INTEMPERIE. .- JUNTAS PERIMETRALES Y CONSTRUCTIVAS EN FORMACIÓN DE PENDIENTES. .- CONDICIONES DE ANCLAJE Y ESTABILIDAD AL VIENTO DE LAS CUBIERTAS Y SUS ELEMENTOS. .- CONTROL DE POSIBLES CHOQUES TÉRMICOS Y SUS EFECTOS. JUNTAS CONSTRUCTIVAS EN SOLADOS. .- INCOMPATIBILIDAD MECÁNICA ENTRE LÁMINAS Y LÁMINAS-SOPORTE. .- CONDICIONES DE LAS BARRERAS PARA LA INCOMPATIBILIDAD QUÍMICA DE MATERIALES. .- INCOMPATIBILIDADES QUÍMICAS DE .- LÁMINAS .- METALES .- AISLAMIENTOS .- OTROS MATERIALES
