Utilización del manotermógrafo digital

Presentación del tema: "Utilización del manotermógrafo digital"— Transcripción de la presentación:

1 Utilización del manotermógrafo digital

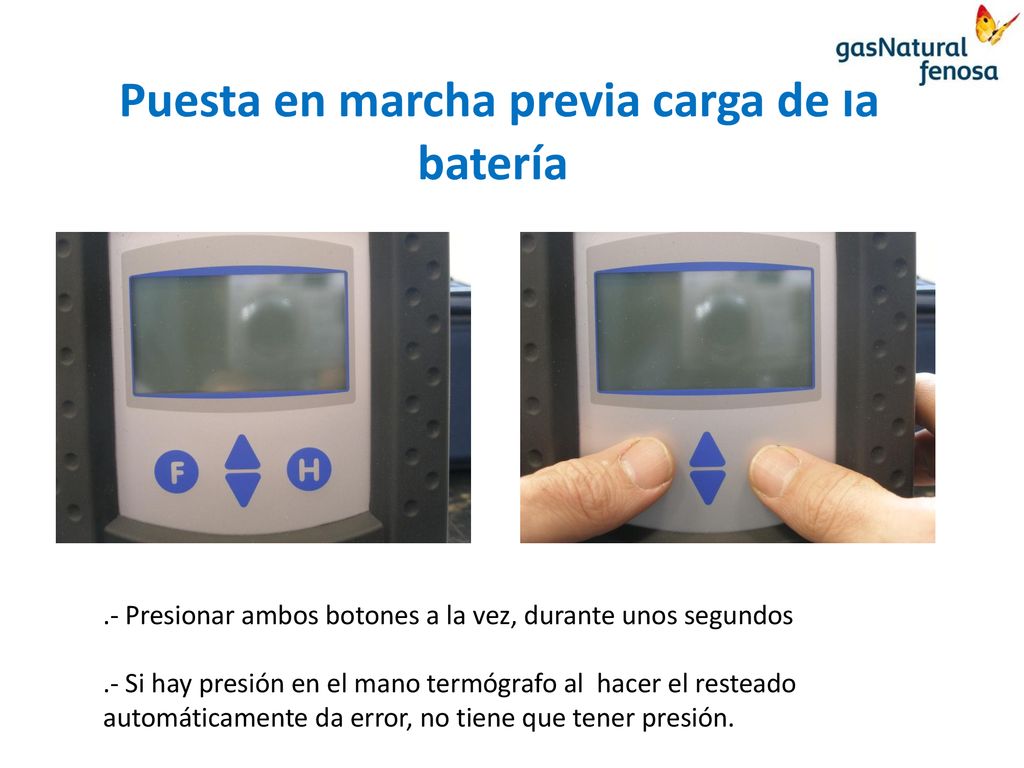

2 Puesta en marcha previa carga de la batería
.- Presionar ambos botones a la vez, durante unos segundos .- Si hay presión en el mano termógrafo al hacer el resteado automáticamente da error, no tiene que tener presión.

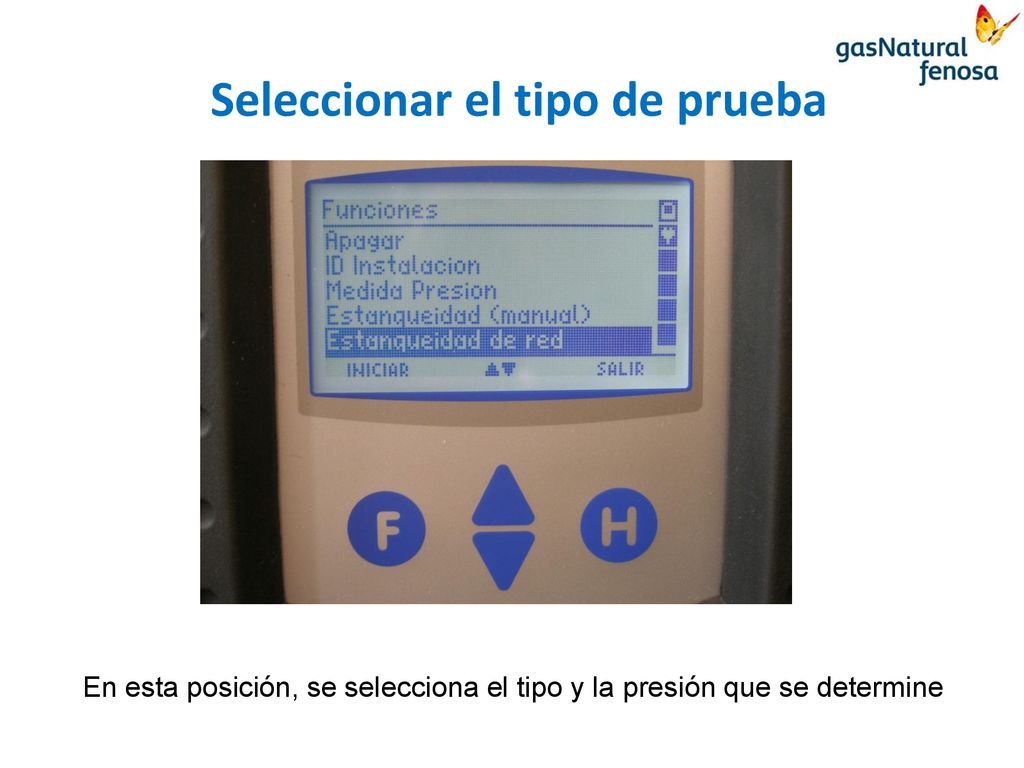

3 Seleccionar el tipo de prueba
En esta posición, se selecciona el tipo y la presión que se determine

4 Conexión sonda temperatura y de presión
Unión del latiguillo de presión a la instalación Conectar sonda temperatura Unir sonda al tubo Conexión sonda de presión

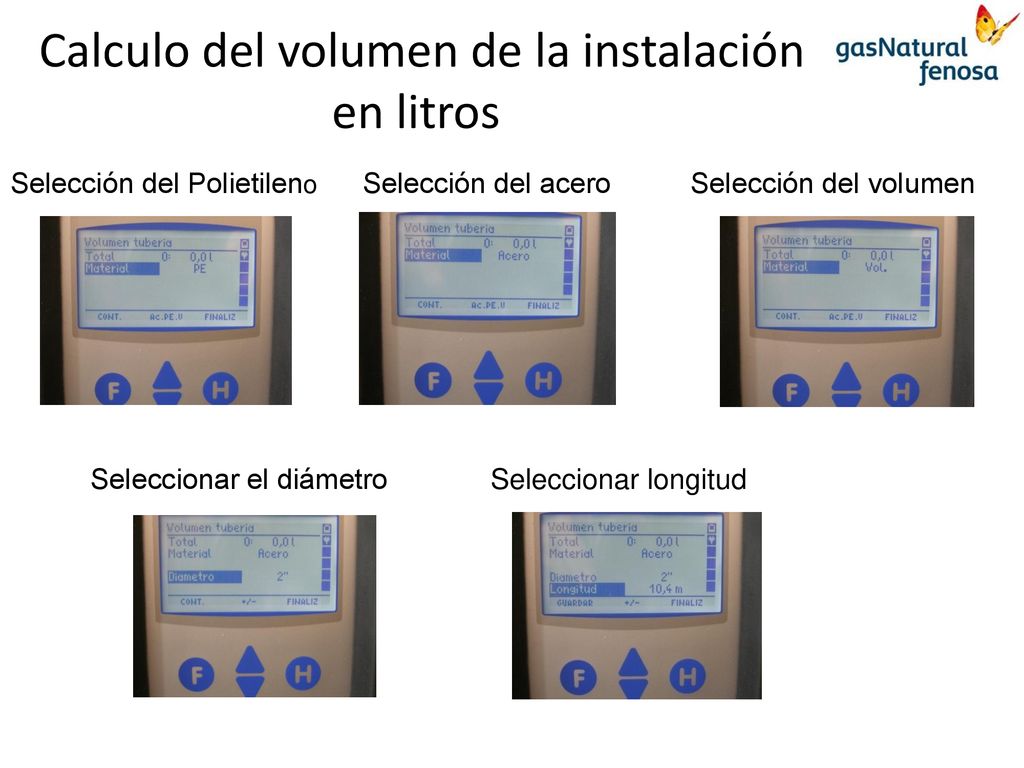

5 Calculo del volumen de la instalación en litros
Selección del Polietileno Selección del acero Selección del volumen Seleccionar el diámetro Seleccionar longitud

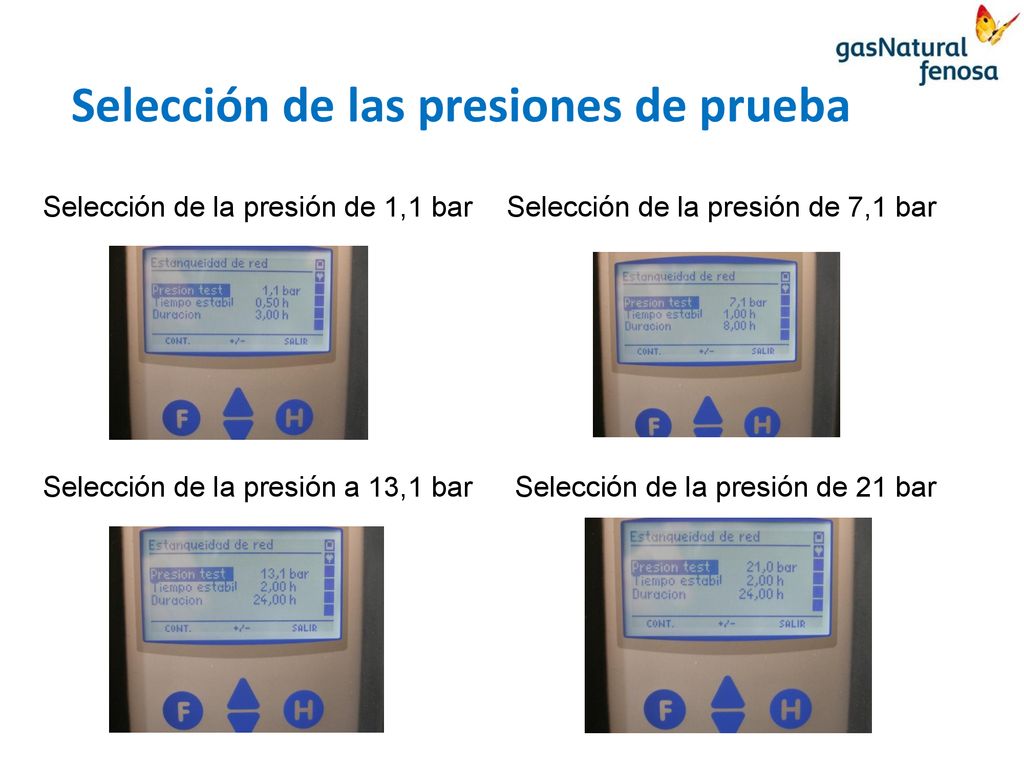

6 Selección de las presiones de prueba
Selección de la presión de 1,1 bar Selección de la presión de 7,1 bar Selección de la presión a 13,1 bar Selección de la presión de 21 bar

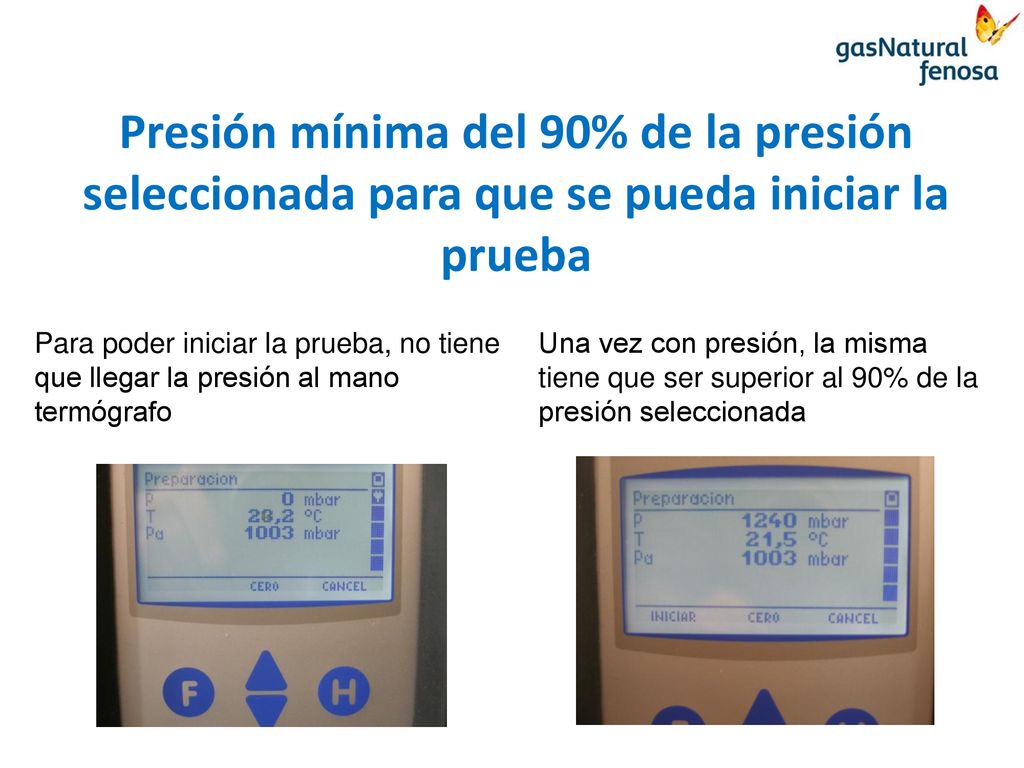

7 Presión mínima del 90% de la presión seleccionada para que se pueda iniciar la prueba
Para poder iniciar la prueba, no tiene que llegar la presión al mano termógrafo Una vez con presión, la misma tiene que ser superior al 90% de la presión seleccionada

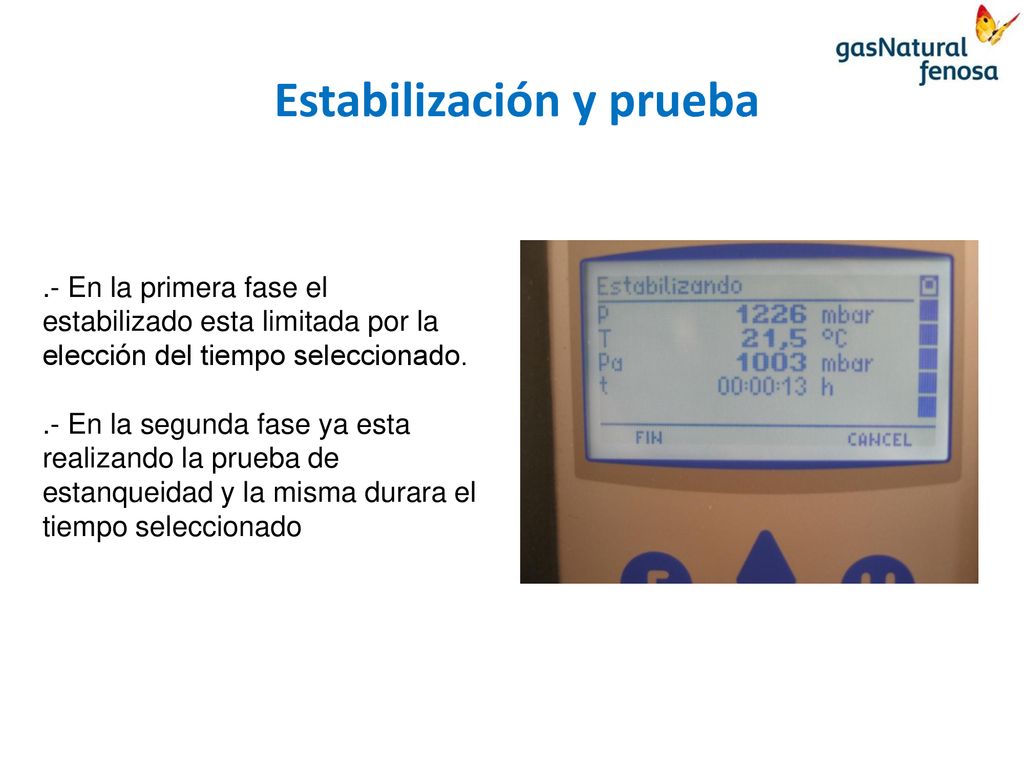

8 Estabilización y prueba
.- En la primera fase el estabilizado esta limitada por la elección del tiempo seleccionado. .- En la segunda fase ya esta realizando la prueba de estanqueidad y la misma durara el tiempo seleccionado

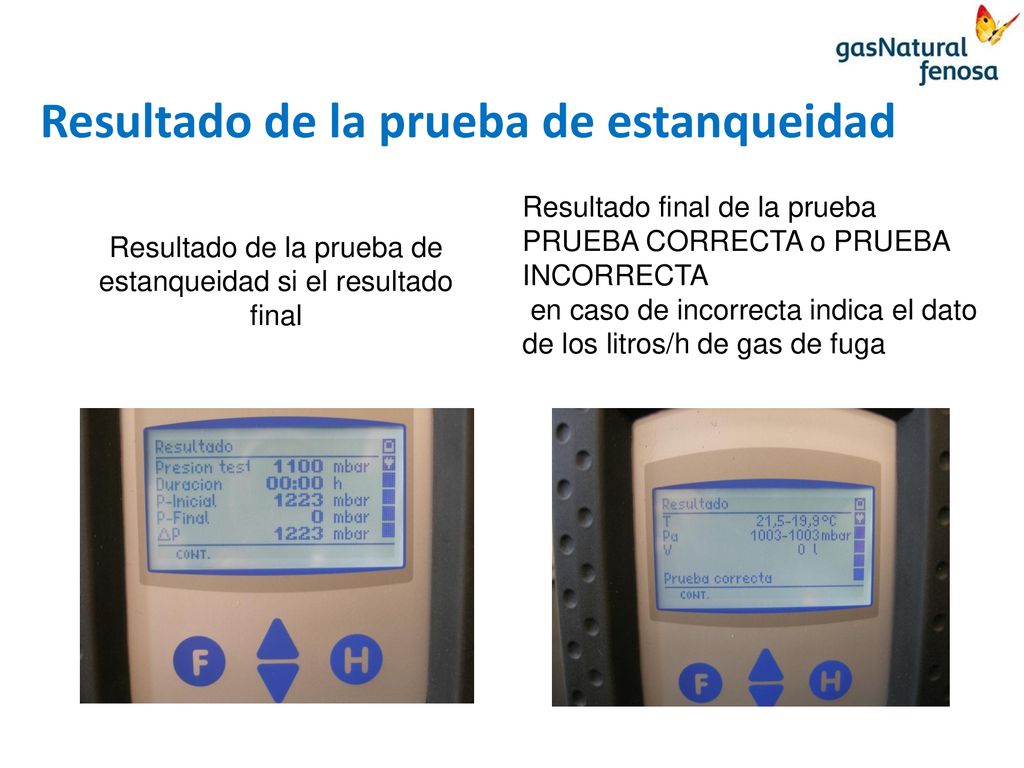

9 Resultado de la prueba de estanqueidad
Resultado final de la prueba PRUEBA CORRECTA o PRUEBA INCORRECTA en caso de incorrecta indica el dato de los litros/h de gas de fuga Resultado de la prueba de estanqueidad si el resultado final
