BIOS-UEFI, PILA Y CHIPSET

Presentación del tema: "BIOS-UEFI, PILA Y CHIPSET"— Transcripción de la presentación:

1 BIOS-UEFI, PILA Y CHIPSET
Realizado por: David Barrera David Caballos Rosa Hidalgo

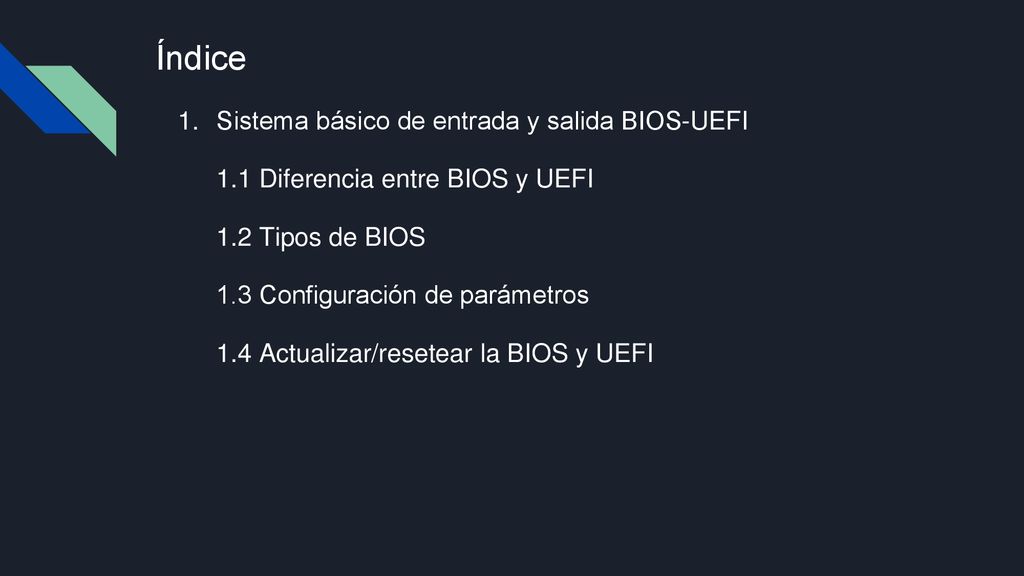

2 Índice Sistema básico de entrada y salida BIOS-UEFI
1.1 Diferencia entre BIOS y UEFI 1.2 Tipos de BIOS 1.3 Configuración de parámetros 1.4 Actualizar/resetear la BIOS y UEFI

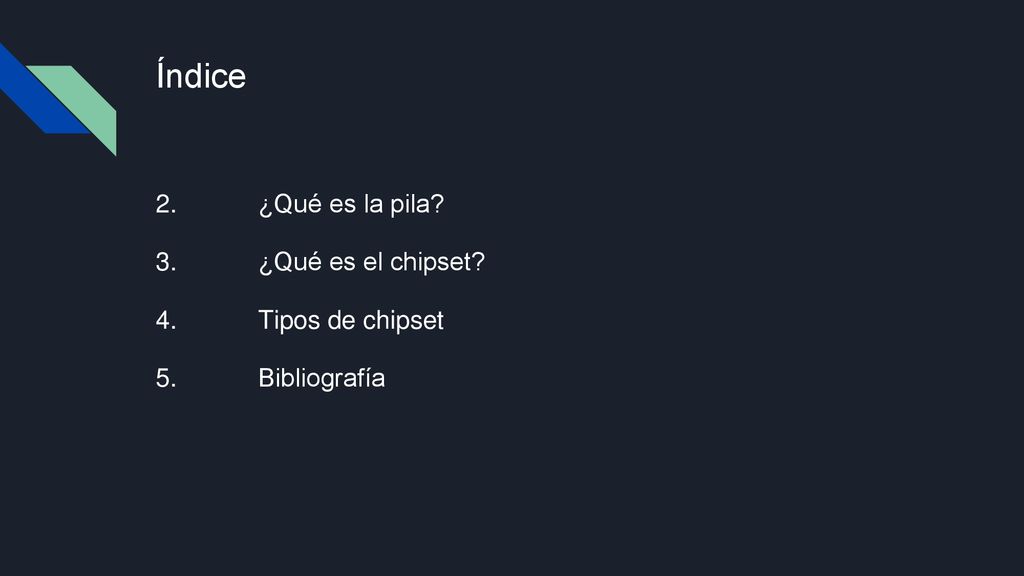

3 Índice 2. ¿Qué es la pila? 3. ¿Qué es el chipset? 4. Tipos de chipset
5. Bibliografía

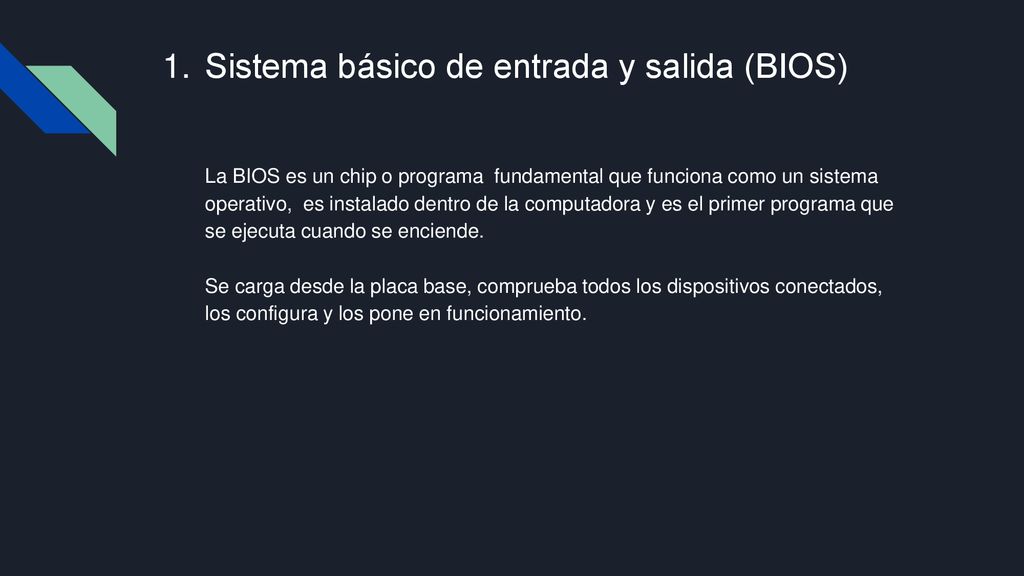

4 Sistema básico de entrada y salida (BIOS)
La BIOS es un chip o programa fundamental que funciona como un sistema operativo, es instalado dentro de la computadora y es el primer programa que se ejecuta cuando se enciende. Se carga desde la placa base, comprueba todos los dispositivos conectados, los configura y los pone en funcionamiento.

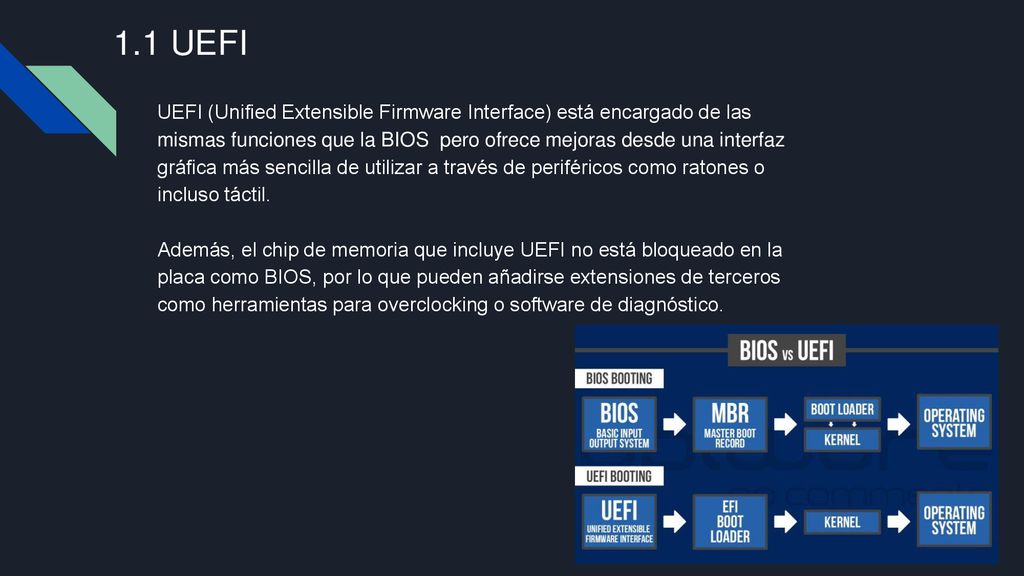

5 1.1 UEFI UEFI (Unified Extensible Firmware Interface) está encargado de las mismas funciones que la BIOS pero ofrece mejoras desde una interfaz gráfica más sencilla de utilizar a través de periféricos como ratones o incluso táctil. Además, el chip de memoria que incluye UEFI no está bloqueado en la placa como BIOS, por lo que pueden añadirse extensiones de terceros como herramientas para overclocking o software de diagnóstico.

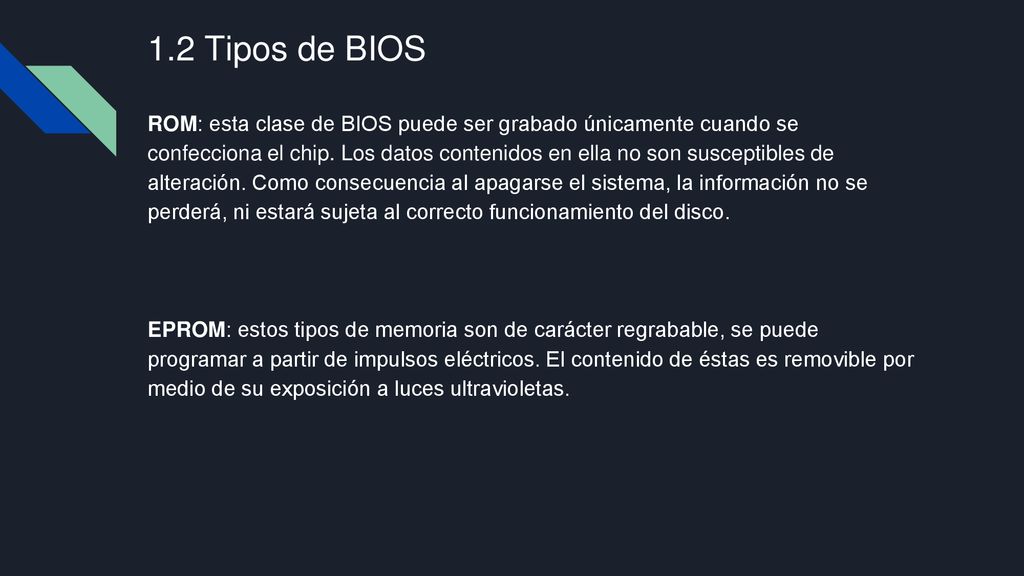

6 1.2 Tipos de BIOS ROM: esta clase de BIOS puede ser grabado únicamente cuando se confecciona el chip. Los datos contenidos en ella no son susceptibles de alteración. Como consecuencia al apagarse el sistema, la información no se perderá, ni estará sujeta al correcto funcionamiento del disco. EPROM: estos tipos de memoria son de carácter regrabable, se puede programar a partir de impulsos eléctricos. El contenido de éstas es removible por medio de su exposición a luces ultravioletas.

7 FLASH BIOS: la memoria flash es la más utilizada en la actualidad

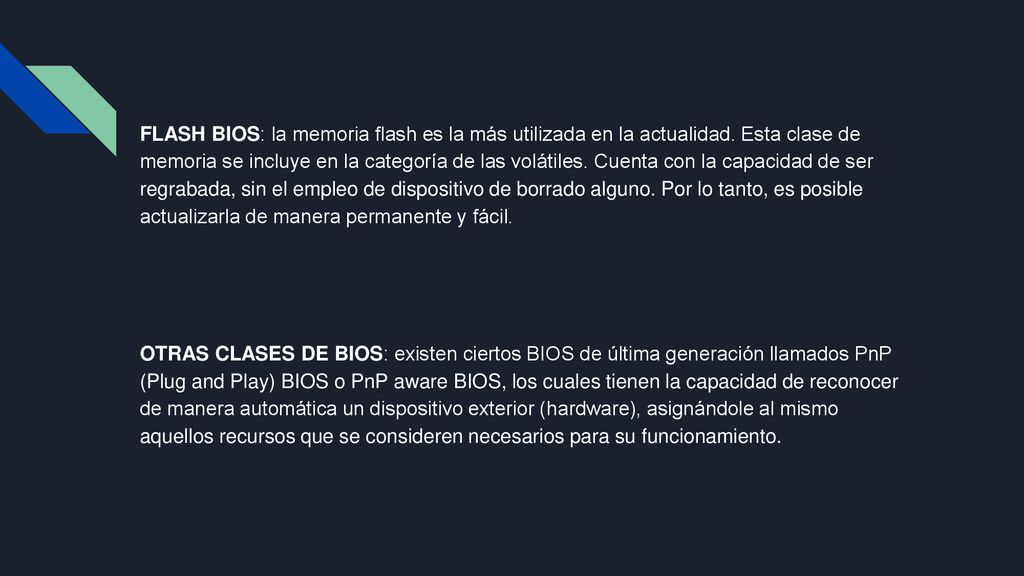

FLASH BIOS: la memoria flash es la más utilizada en la actualidad. Esta clase de memoria se incluye en la categoría de las volátiles. Cuenta con la capacidad de ser regrabada, sin el empleo de dispositivo de borrado alguno. Por lo tanto, es posible actualizarla de manera permanente y fácil. OTRAS CLASES DE BIOS: existen ciertos BIOS de última generación llamados PnP (Plug and Play) BIOS o PnP aware BIOS, los cuales tienen la capacidad de reconocer de manera automática un dispositivo exterior (hardware), asignándole al mismo aquellos recursos que se consideren necesarios para su funcionamiento.

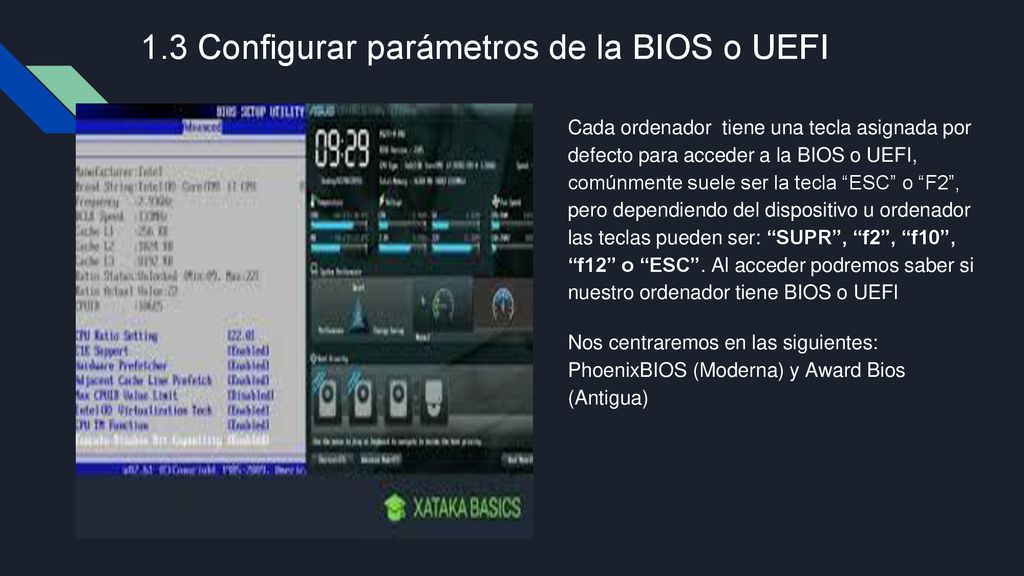

8 1.3 Configurar parámetros de la BIOS o UEFI
Cada ordenador tiene una tecla asignada por defecto para acceder a la BIOS o UEFI, comúnmente suele ser la tecla “ESC” o “F2”, pero dependiendo del dispositivo u ordenador las teclas pueden ser: “SUPR”, “f2”, “f10”, “f12” o “ESC”. Al acceder podremos saber si nuestro ordenador tiene BIOS o UEFI Nos centraremos en las siguientes: PhoenixBIOS (Moderna) y Award Bios (Antigua)

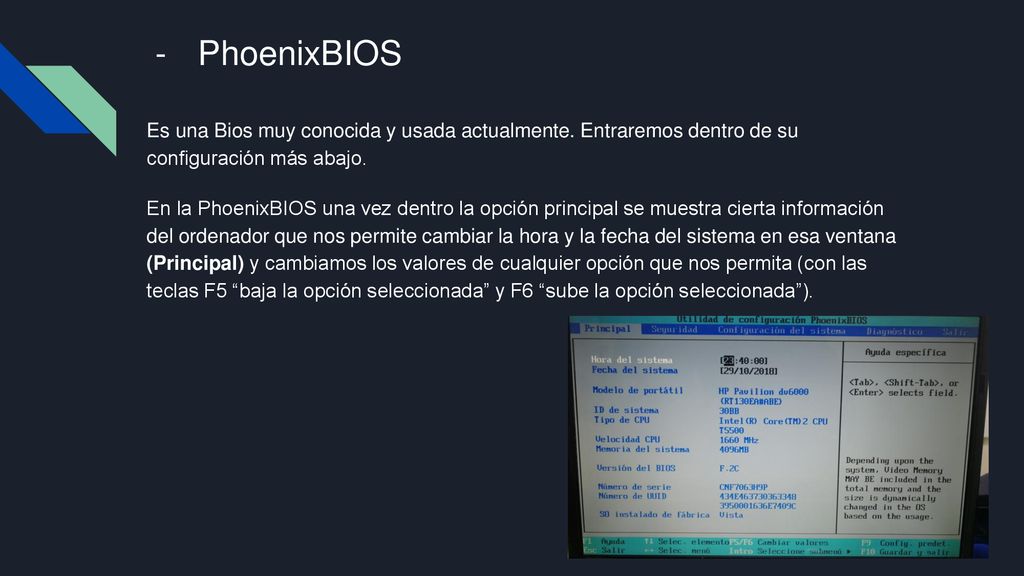

9 PhoenixBIOS Es una Bios muy conocida y usada actualmente. Entraremos dentro de su configuración más abajo. En la PhoenixBIOS una vez dentro la opción principal se muestra cierta información del ordenador que nos permite cambiar la hora y la fecha del sistema en esa ventana (Principal) y cambiamos los valores de cualquier opción que nos permita (con las teclas F5 “baja la opción seleccionada” y F6 “sube la opción seleccionada”).

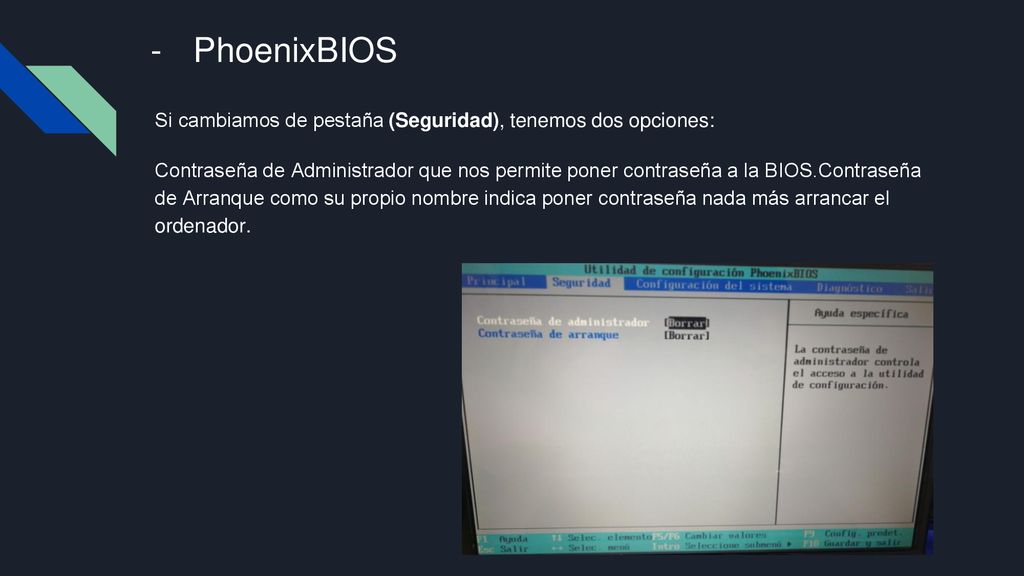

10 PhoenixBIOS Si cambiamos de pestaña (Seguridad), tenemos dos opciones:
Contraseña de Administrador que nos permite poner contraseña a la BIOS.Contraseña de Arranque como su propio nombre indica poner contraseña nada más arrancar el ordenador.

11 PhoenixBIOS Nos iremos a la pestaña (Configuración del sistema) donde podremos hacer lo siguiente: Cambiar el idioma de la BIOS, activar y desactivar el soporte nativo SATA (Mejora el rendimiento de la unidad de disco duro), activar y desactivar el sonido del botón (Permite hacer un sonido cuando pulsamos la tecla de sonido), cambiar el tamaño máximo de la memoria de video, activar y desactivar la función de la CPU y cambiar las opciones de arranque.

12 PhoenixBIOS Opciones de Arranque
Dentro de esta opción tenemos varias opciones las cuales son: Retardo de F10 Y F12 que son los segundos que tiene el usuario para pulsar dichas teclas. Activar y desactivar el arranque de la unidad de CD-ROM, unidad de disquete y la unidad de red (Cable Ethernet)

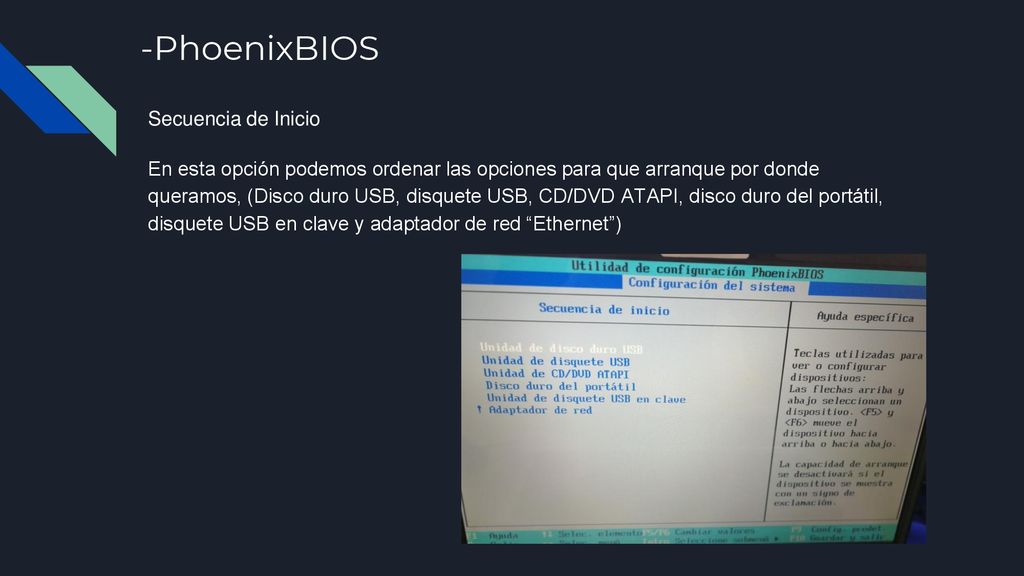

13 -PhoenixBIOS Secuencia de Inicio
En esta opción podemos ordenar las opciones para que arranque por donde queramos, (Disco duro USB, disquete USB, CD/DVD ATAPI, disco duro del portátil, disquete USB en clave y adaptador de red “Ethernet”)

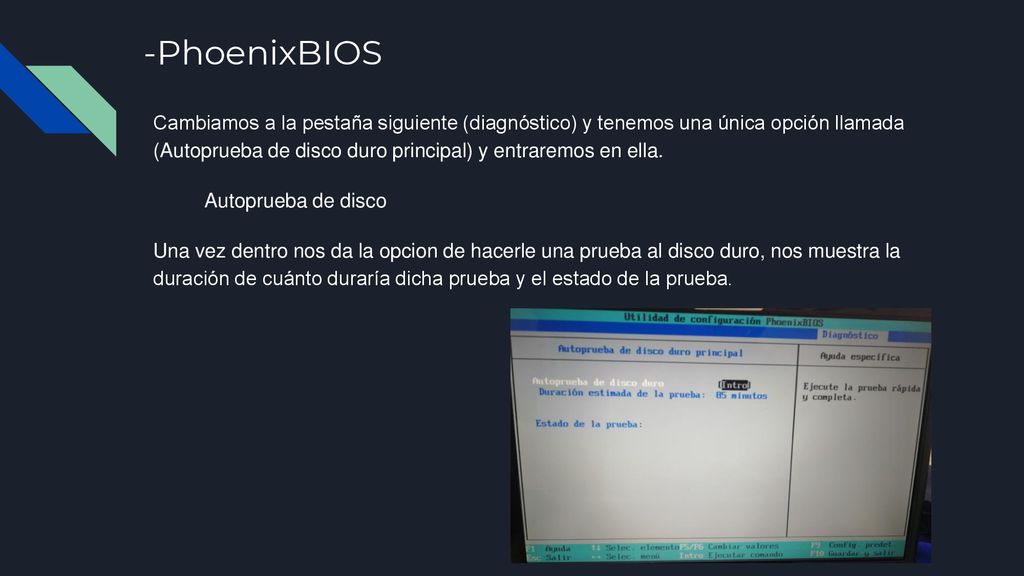

14 -PhoenixBIOS Cambiamos a la pestaña siguiente (diagnóstico) y tenemos una única opción llamada (Autoprueba de disco duro principal) y entraremos en ella. Autoprueba de disco Una vez dentro nos da la opcion de hacerle una prueba al disco duro, nos muestra la duración de cuánto duraría dicha prueba y el estado de la prueba.

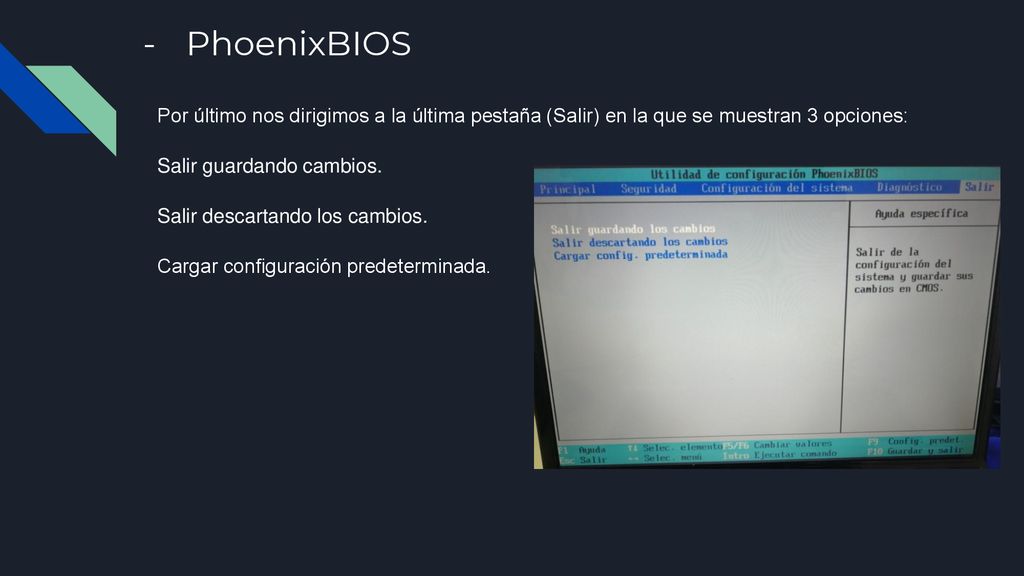

15 PhoenixBIOS Por último nos dirigimos a la última pestaña (Salir) en la que se muestran 3 opciones: Salir guardando cambios. Salir descartando los cambios. Cargar configuración predeterminada.

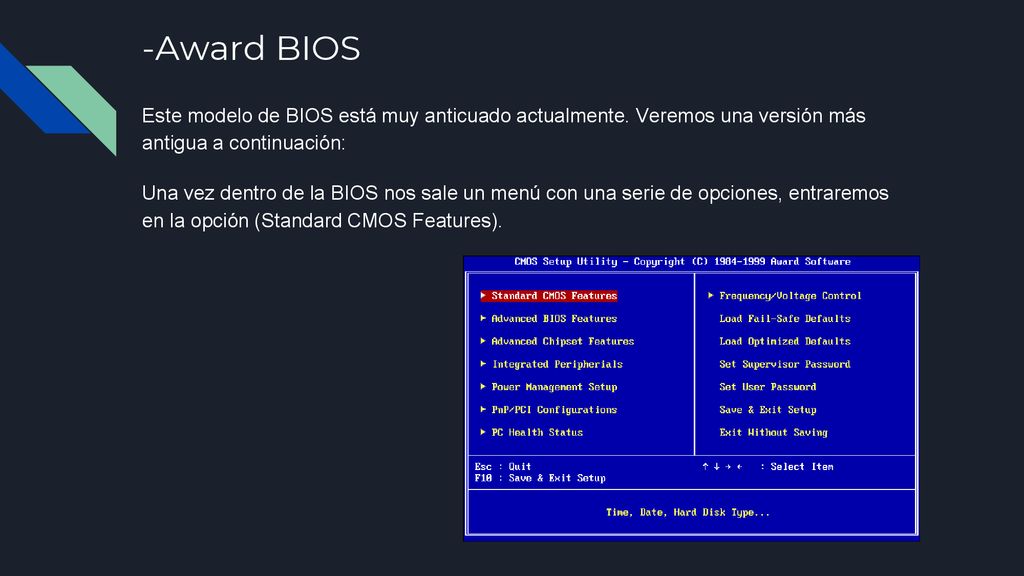

16 -Award BIOS Este modelo de BIOS está muy anticuado actualmente. Veremos una versión más antigua a continuación: Una vez dentro de la BIOS nos sale un menú con una serie de opciones, entraremos en la opción (Standard CMOS Features).

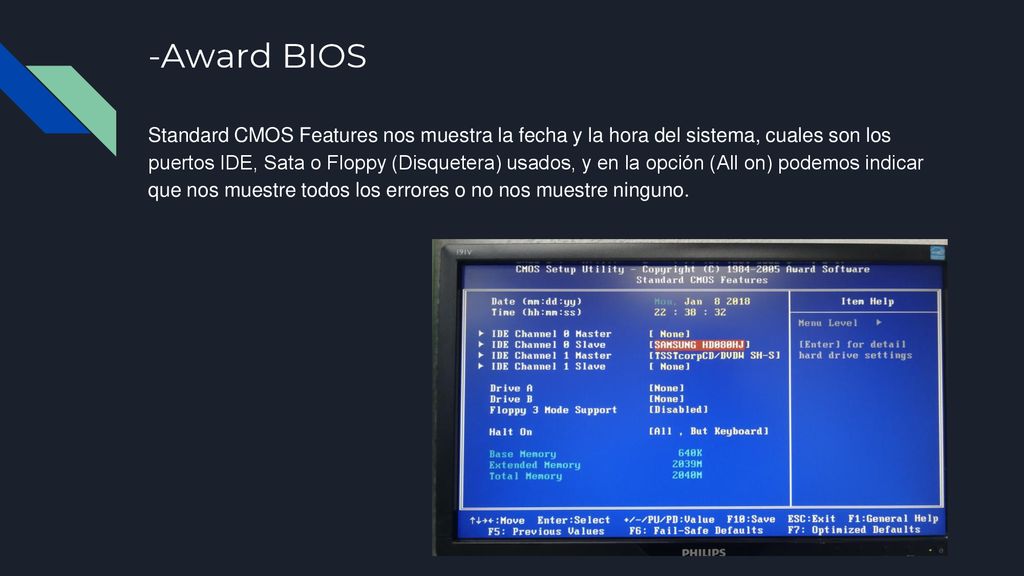

17 -Award BIOS Standard CMOS Features nos muestra la fecha y la hora del sistema, cuales son los puertos IDE, Sata o Floppy (Disquetera) usados, y en la opción (All on) podemos indicar que nos muestre todos los errores o no nos muestre ninguno.

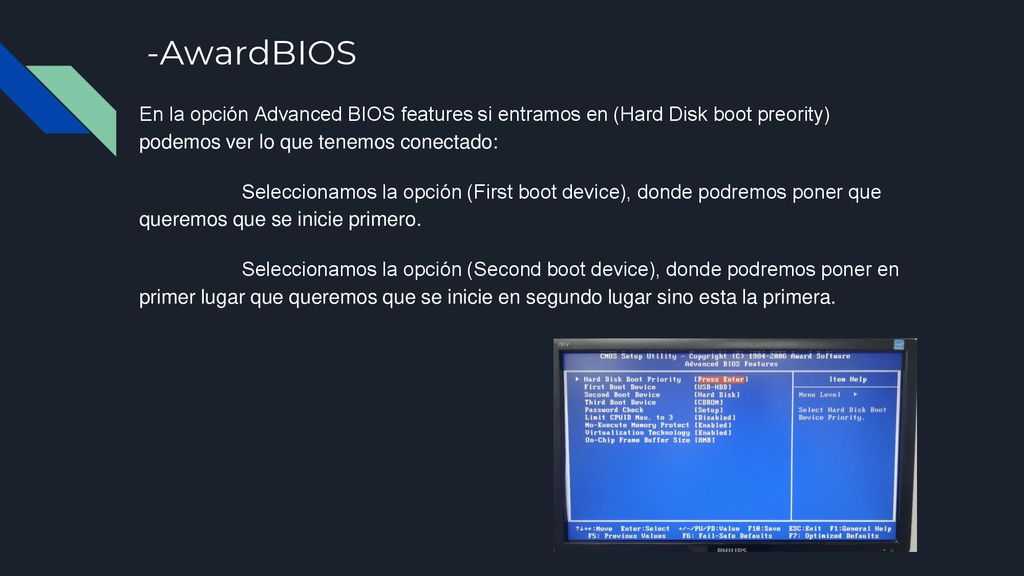

18 -AwardBIOS En la opción Advanced BIOS features si entramos en (Hard Disk boot preority) podemos ver lo que tenemos conectado: Seleccionamos la opción (First boot device), donde podremos poner que queremos que se inicie primero. Seleccionamos la opción (Second boot device), donde podremos poner en primer lugar que queremos que se inicie en segundo lugar sino esta la primera.

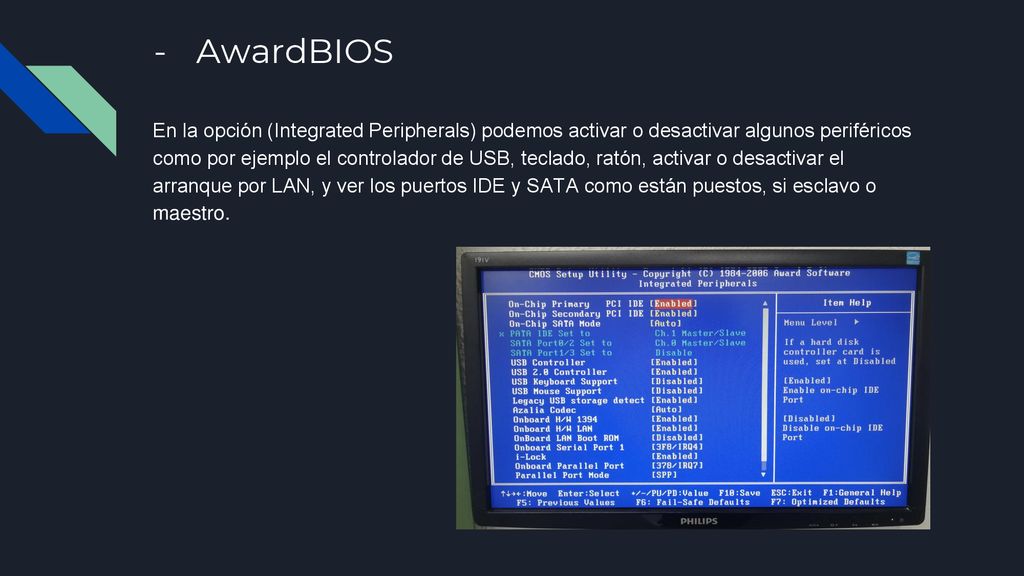

19 AwardBIOS En la opción (Integrated Peripherals) podemos activar o desactivar algunos periféricos como por ejemplo el controlador de USB, teclado, ratón, activar o desactivar el arranque por LAN, y ver los puertos IDE y SATA como están puestos, si esclavo o maestro.

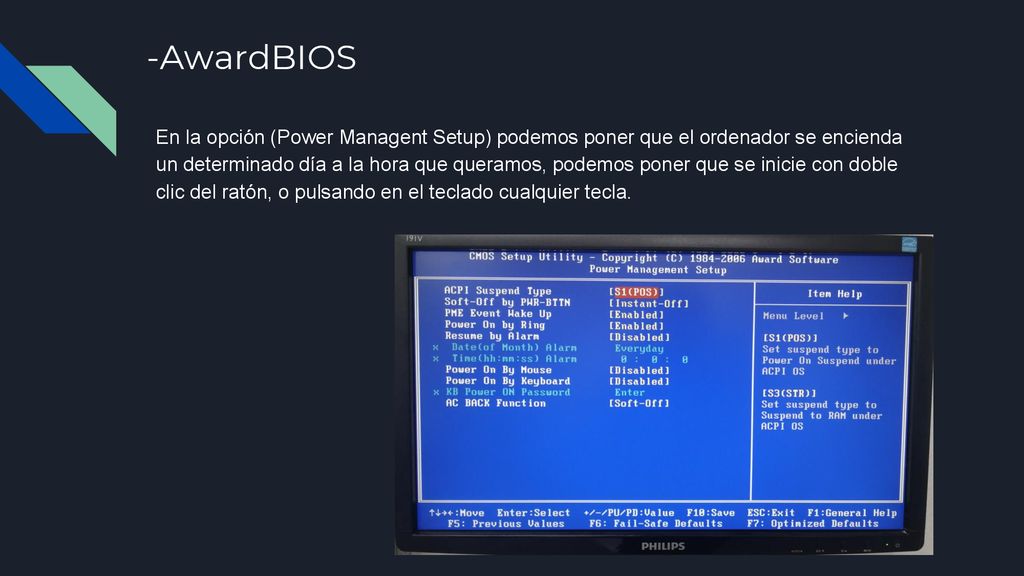

20 -AwardBIOS En la opción (Power Managent Setup) podemos poner que el ordenador se encienda un determinado día a la hora que queramos, podemos poner que se inicie con doble clic del ratón, o pulsando en el teclado cualquier tecla.

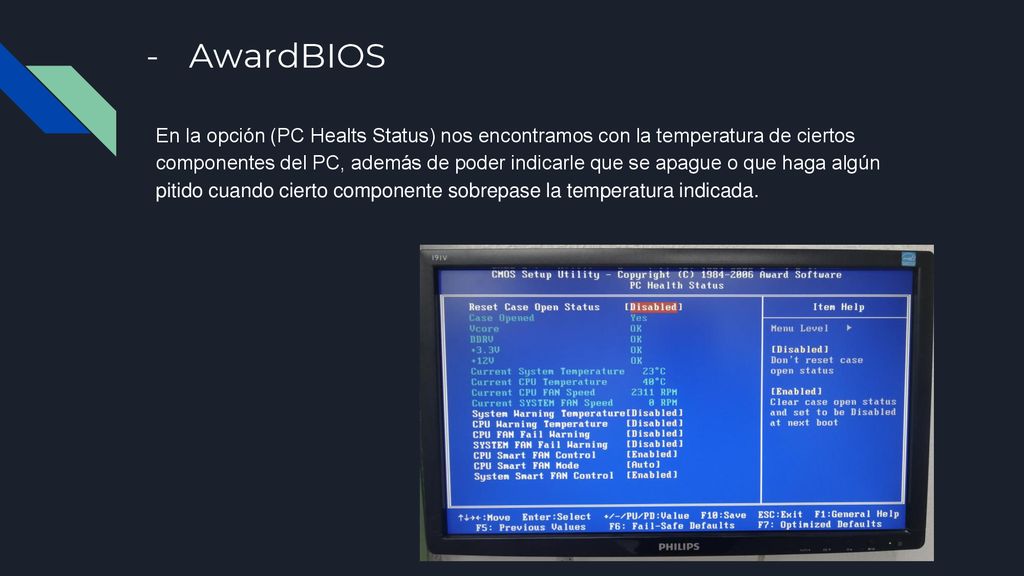

21 AwardBIOS En la opción (PC Healts Status) nos encontramos con la temperatura de ciertos componentes del PC, además de poder indicarle que se apague o que haga algún pitido cuando cierto componente sobrepase la temperatura indicada.

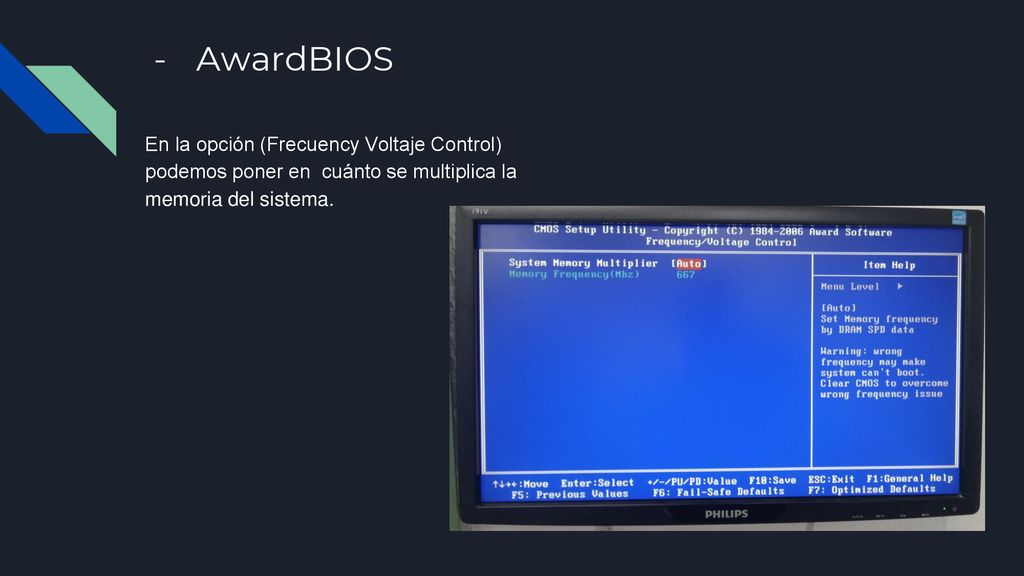

22 AwardBIOS En la opción (Frecuency Voltaje Control) podemos poner en cuánto se multiplica la memoria del sistema.

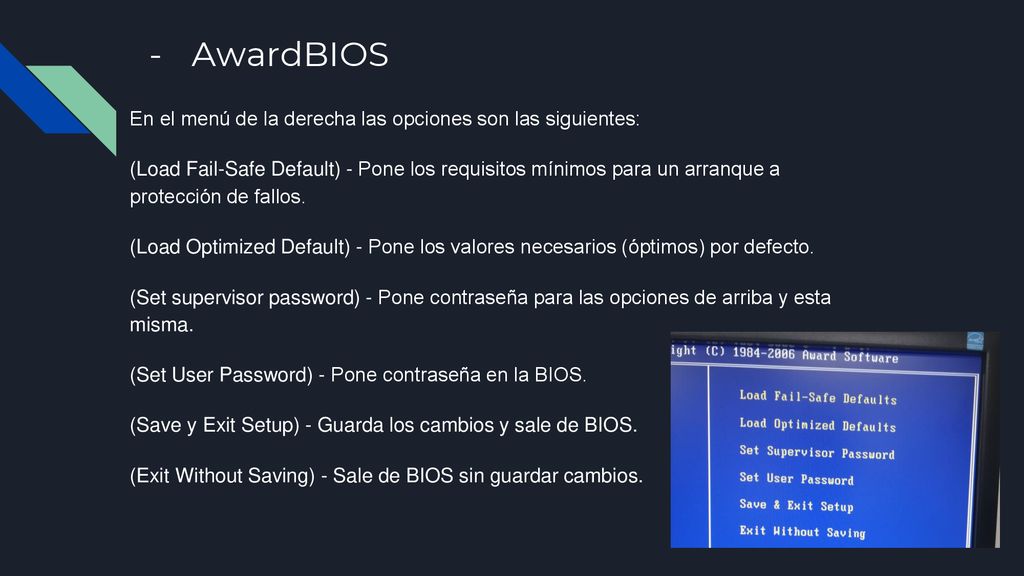

23 AwardBIOS En el menú de la derecha las opciones son las siguientes:
(Load Fail-Safe Default) - Pone los requisitos mínimos para un arranque a protección de fallos. (Load Optimized Default) - Pone los valores necesarios (óptimos) por defecto. (Set supervisor password) - Pone contraseña para las opciones de arriba y esta misma. (Set User Password) - Pone contraseña en la BIOS. (Save y Exit Setup) - Guarda los cambios y sale de BIOS. (Exit Without Saving) - Sale de BIOS sin guardar cambios.

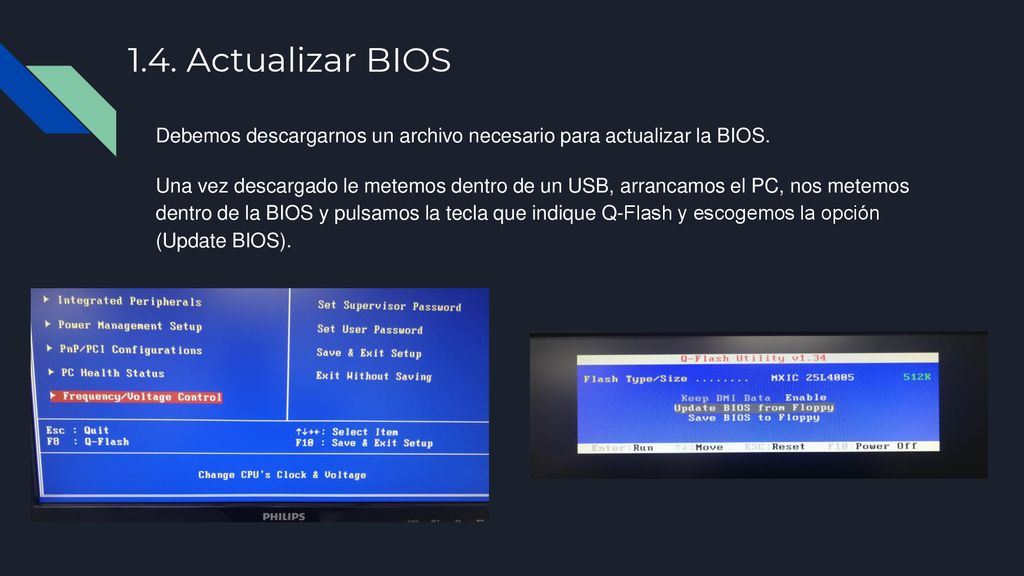

24 1.4. Actualizar BIOS Debemos descargarnos un archivo necesario para actualizar la BIOS. Una vez descargado le metemos dentro de un USB, arrancamos el PC, nos metemos dentro de la BIOS y pulsamos la tecla que indique Q-Flash y escogemos la opción (Update BIOS).

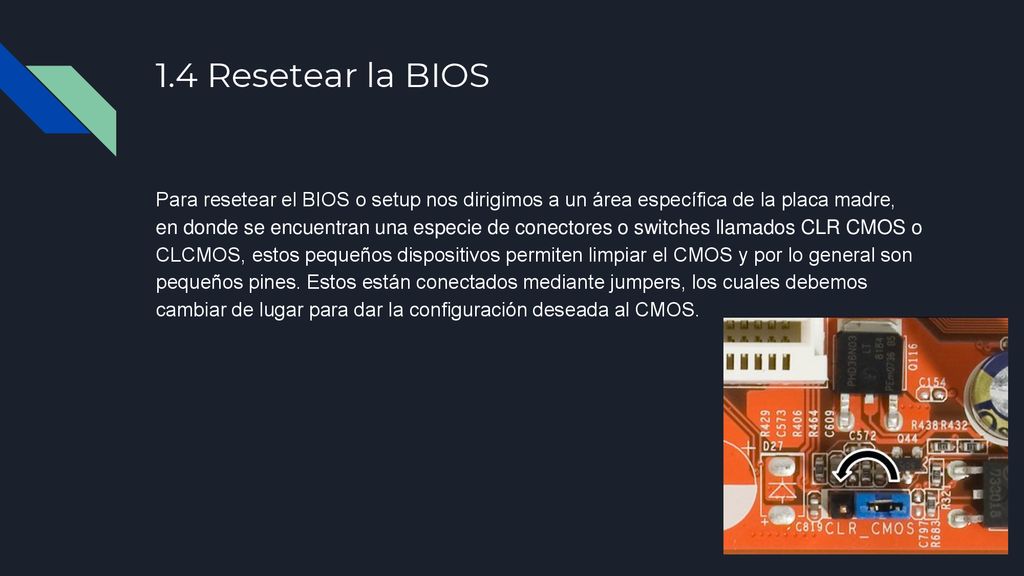

25 1.4 Resetear la BIOS Para resetear el BIOS o setup nos dirigimos a un área específica de la placa madre, en donde se encuentran una especie de conectores o switches llamados CLR CMOS o CLCMOS, estos pequeños dispositivos permiten limpiar el CMOS y por lo general son pequeños pines. Estos están conectados mediante jumpers, los cuales debemos cambiar de lugar para dar la configuración deseada al CMOS.

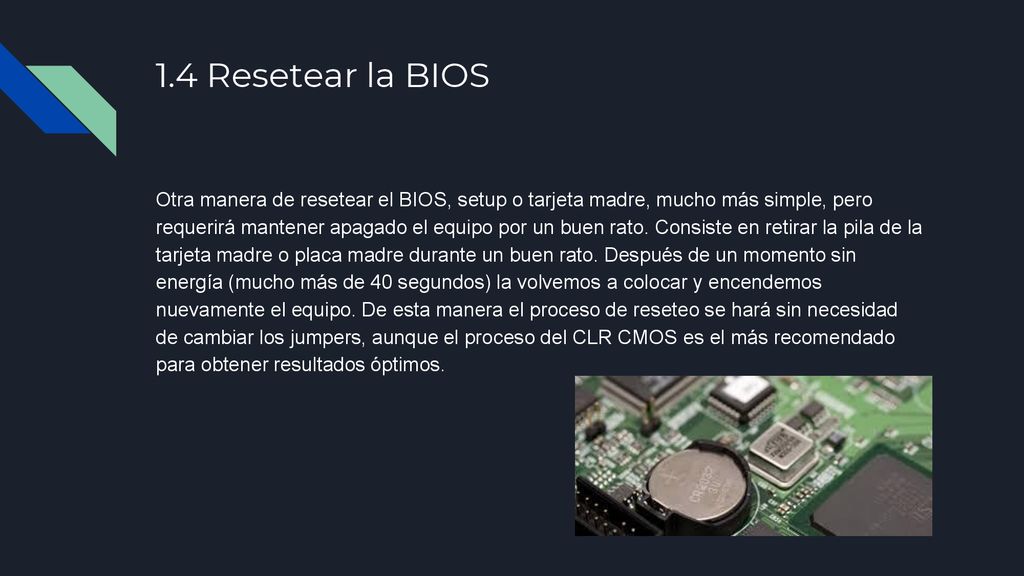

26 1.4 Resetear la BIOS Otra manera de resetear el BIOS, setup o tarjeta madre, mucho más simple, pero requerirá mantener apagado el equipo por un buen rato. Consiste en retirar la pila de la tarjeta madre o placa madre durante un buen rato. Después de un momento sin energía (mucho más de 40 segundos) la volvemos a colocar y encendemos nuevamente el equipo. De esta manera el proceso de reseteo se hará sin necesidad de cambiar los jumpers, aunque el proceso del CLR CMOS es el más recomendado para obtener resultados óptimos.

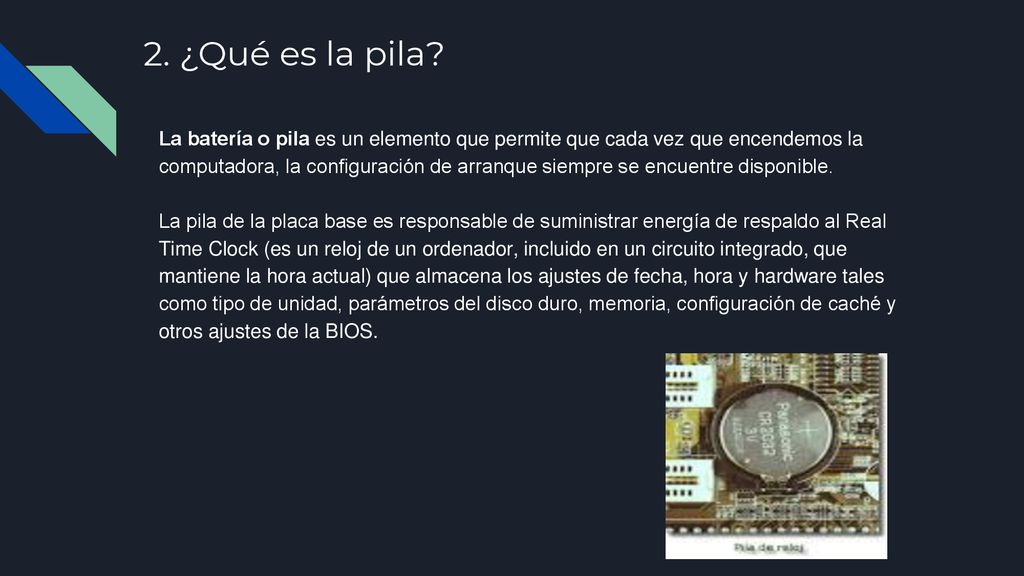

27 2. ¿Qué es la pila? La batería o pila es un elemento que permite que cada vez que encendemos la computadora, la configuración de arranque siempre se encuentre disponible. La pila de la placa base es responsable de suministrar energía de respaldo al Real Time Clock (es un reloj de un ordenador, incluido en un circuito integrado, que mantiene la hora actual) que almacena los ajustes de fecha, hora y hardware tales como tipo de unidad, parámetros del disco duro, memoria, configuración de caché y otros ajustes de la BIOS.

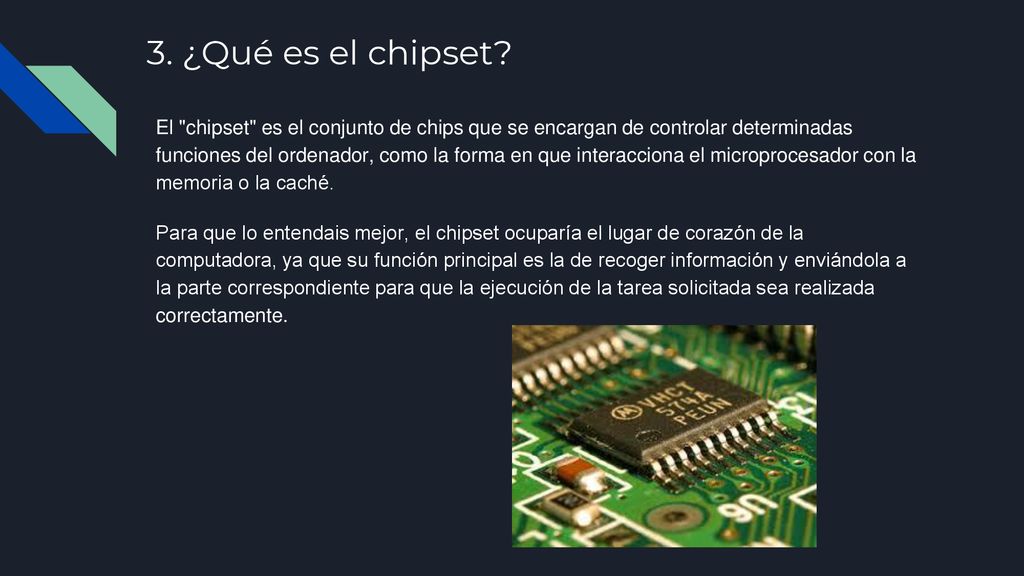

28 3. ¿Qué es el chipset? El "chipset" es el conjunto de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché. Para que lo entendais mejor, el chipset ocuparía el lugar de corazón de la computadora, ya que su función principal es la de recoger información y enviándola a la parte correspondiente para que la ejecución de la tarea solicitada sea realizada correctamente.

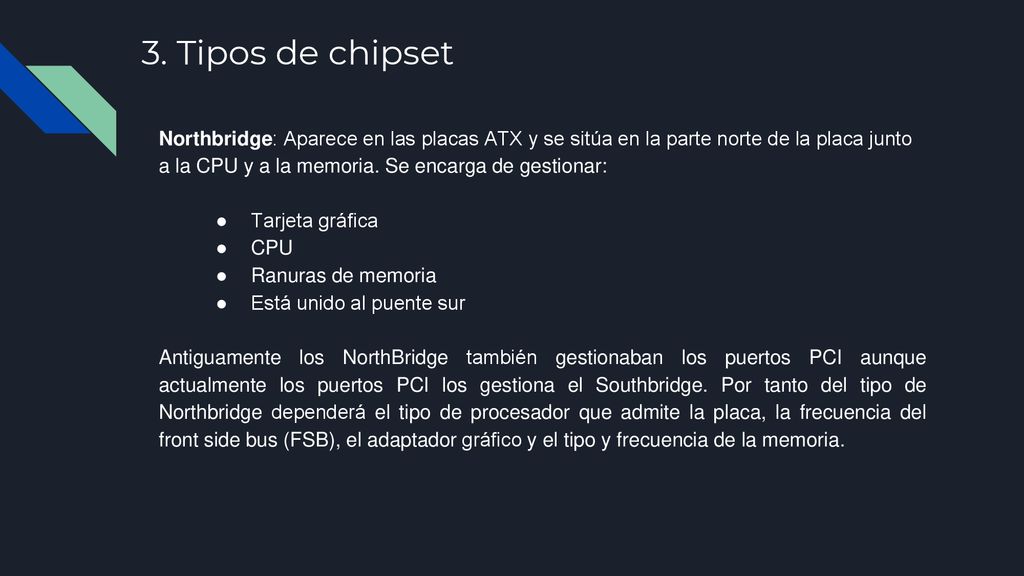

29 3. Tipos de chipset Northbridge: Aparece en las placas ATX y se sitúa en la parte norte de la placa junto a la CPU y a la memoria. Se encarga de gestionar: Tarjeta gráfica CPU Ranuras de memoria Está unido al puente sur Antiguamente los NorthBridge también gestionaban los puertos PCI aunque actualmente los puertos PCI los gestiona el Southbridge. Por tanto del tipo de Northbridge dependerá el tipo de procesador que admite la placa, la frecuencia del front side bus (FSB), el adaptador gráfico y el tipo y frecuencia de la memoria.

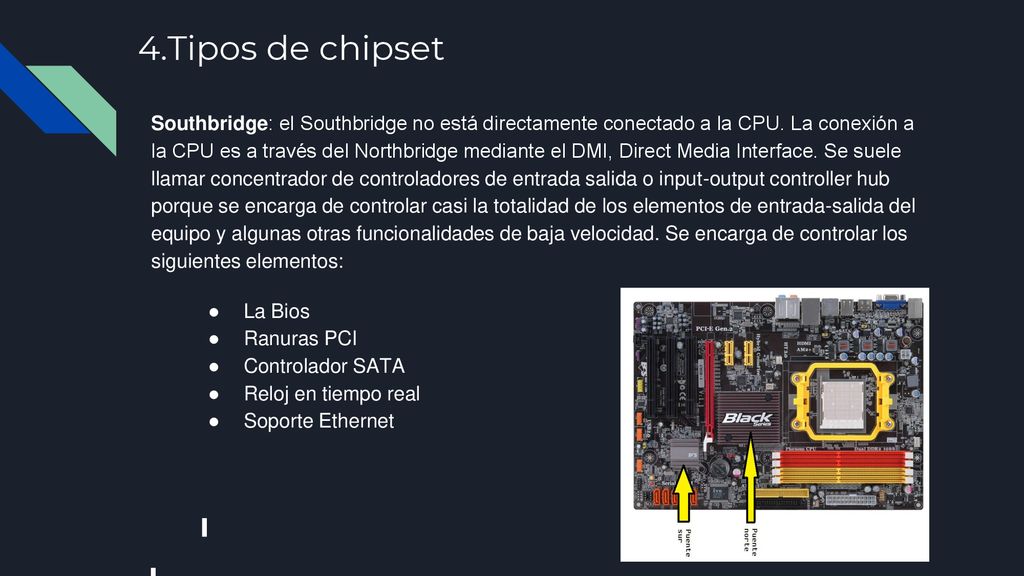

30 4.Tipos de chipset Southbridge: el Southbridge no está directamente conectado a la CPU. La conexión a la CPU es a través del Northbridge mediante el DMI, Direct Media Interface. Se suele llamar concentrador de controladores de entrada salida o input-output controller hub porque se encarga de controlar casi la totalidad de los elementos de entrada-salida del equipo y algunas otras funcionalidades de baja velocidad. Se encarga de controlar los siguientes elementos: La Bios Ranuras PCI Controlador SATA Reloj en tiempo real Soporte Ethernet

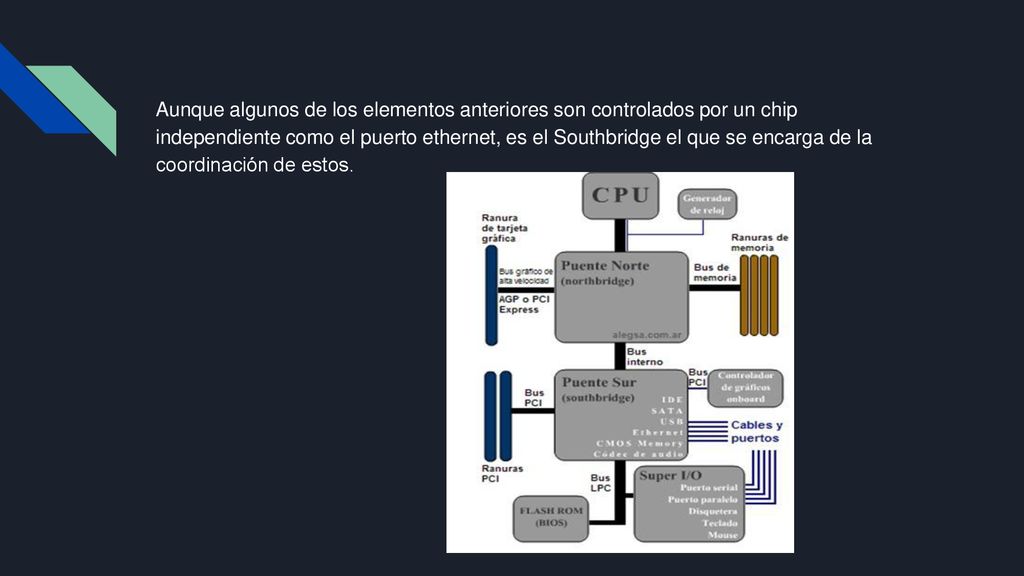

31 Aunque algunos de los elementos anteriores son controlados por un chip independiente como el puerto ethernet, es el Southbridge el que se encarga de la coordinación de estos.

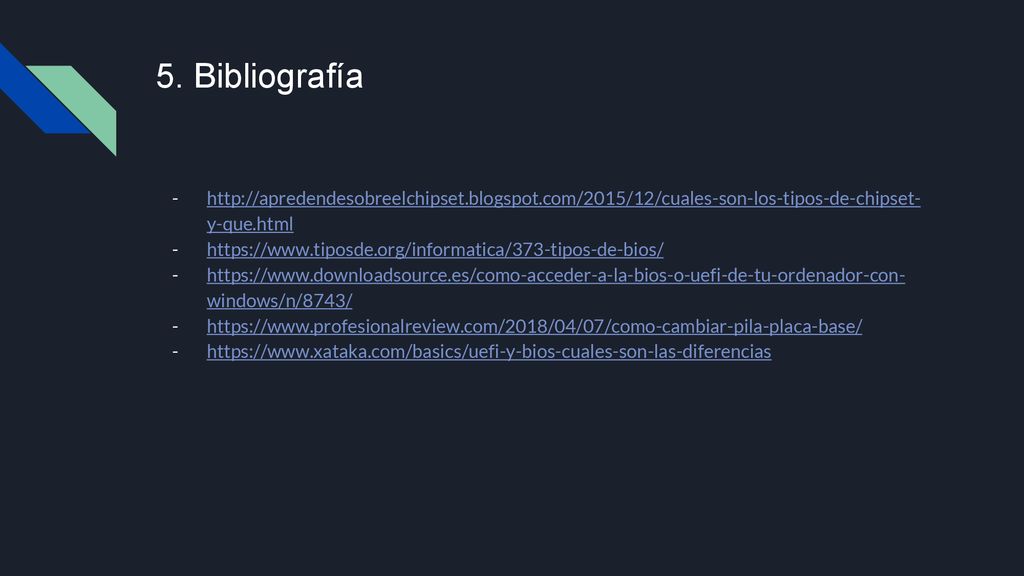

32 5. Bibliografía
