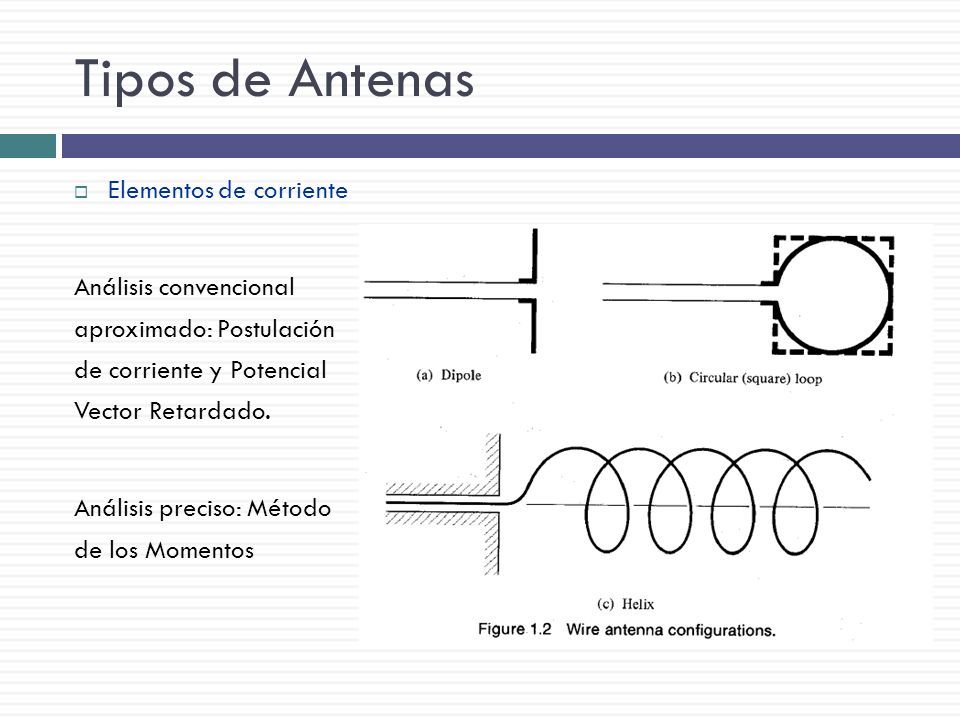

1 Tipos de Antenas  Elementos de corriente Análisis convencional aproximado: Postulación de corriente y Potencial Vector Retardado. Análisis preciso: Método de los Momentos

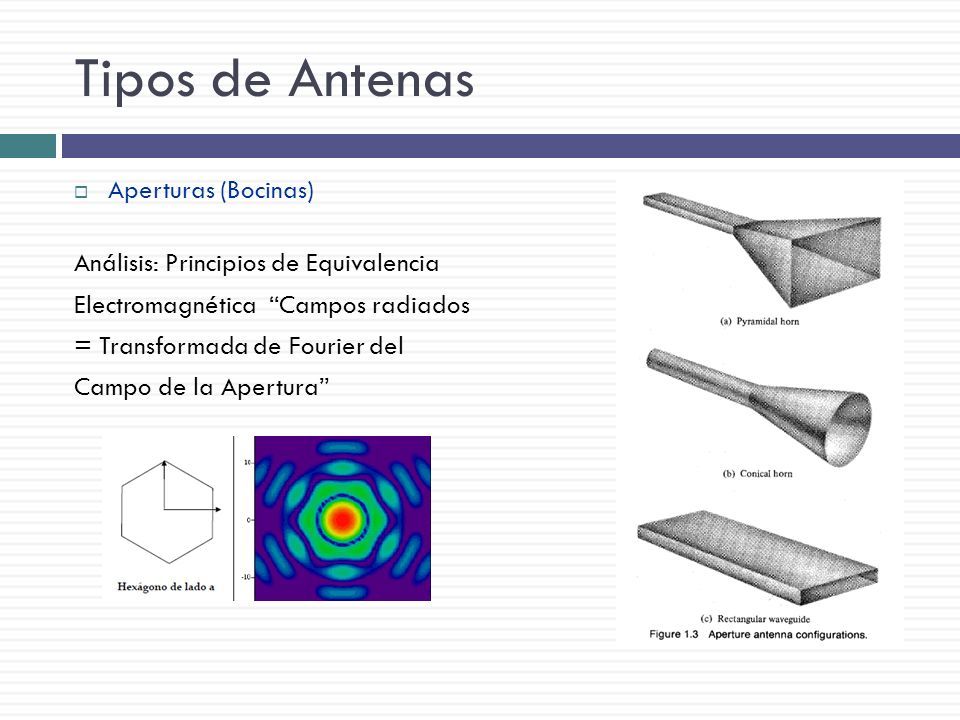

2 Tipos de Antenas  Aperturas (Bocinas) Análisis: Principios de Equivalencia Electromagnética “Campos radiados = Transformada de Fourier del Campo de la Apertura”

3 Tipos de Antenas  Aperturas (Reflectores) Convierte un diagrama poco directivo del alimentador en otro más directivo. n tipos de Análisis: – Óptica Geométrica – Óptica Física – GTD – PTD, etc

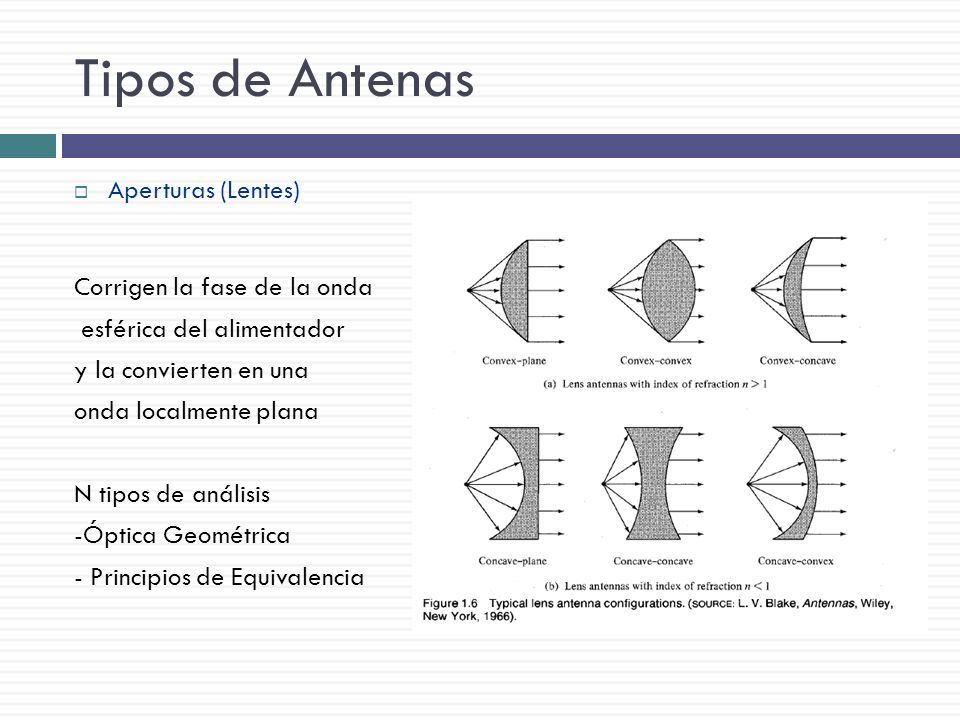

4 Tipos de Antenas  Aperturas (Lentes) Corrigen la fase de la onda esférica del alimentador y la convierten en una onda localmente plana N tipos de análisis -Óptica Geométrica - Principios de Equivalencia

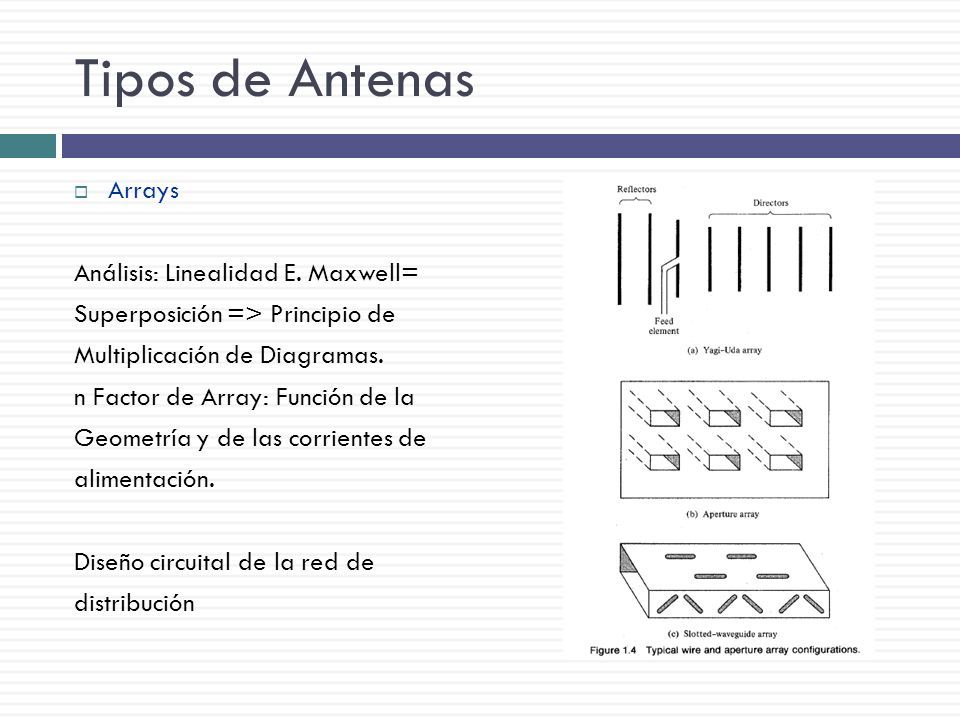

5 Tipos de Antenas  Arrays Análisis: Linealidad E. Maxwell= Superposición => Principio de Multiplicación de Diagramas. n Factor de Array: Función de la Geometría y de las corrientes de alimentación. Diseño circuital de la red de distribución

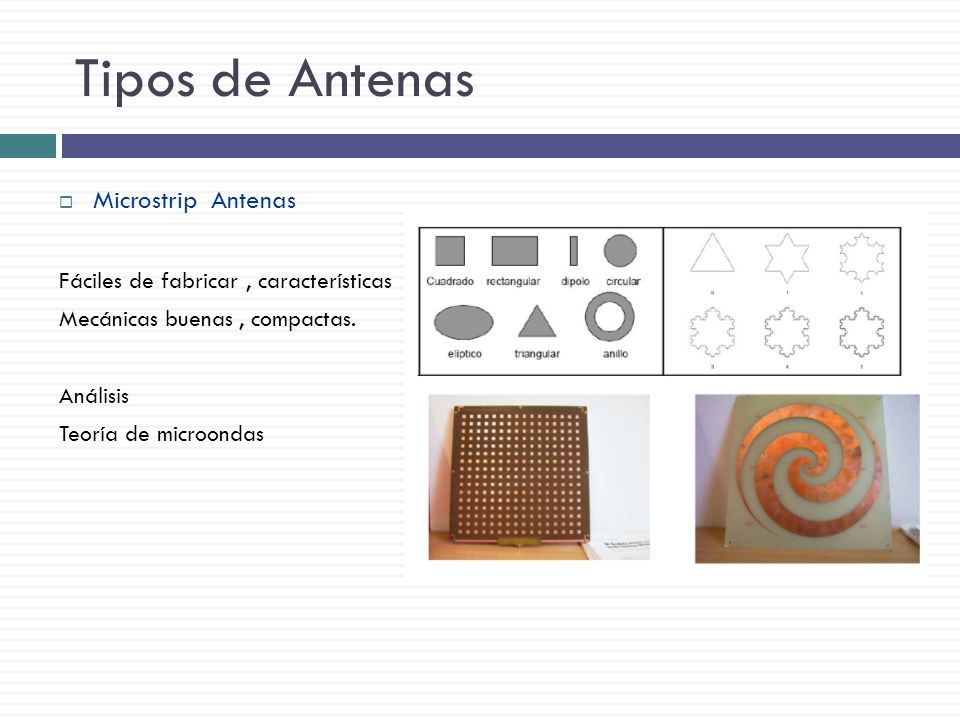

6 Tipos de Antenas  Microstrip Antenas Fáciles de fabricar, características Mecánicas buenas, compactas. Análisis Teoría de microondas

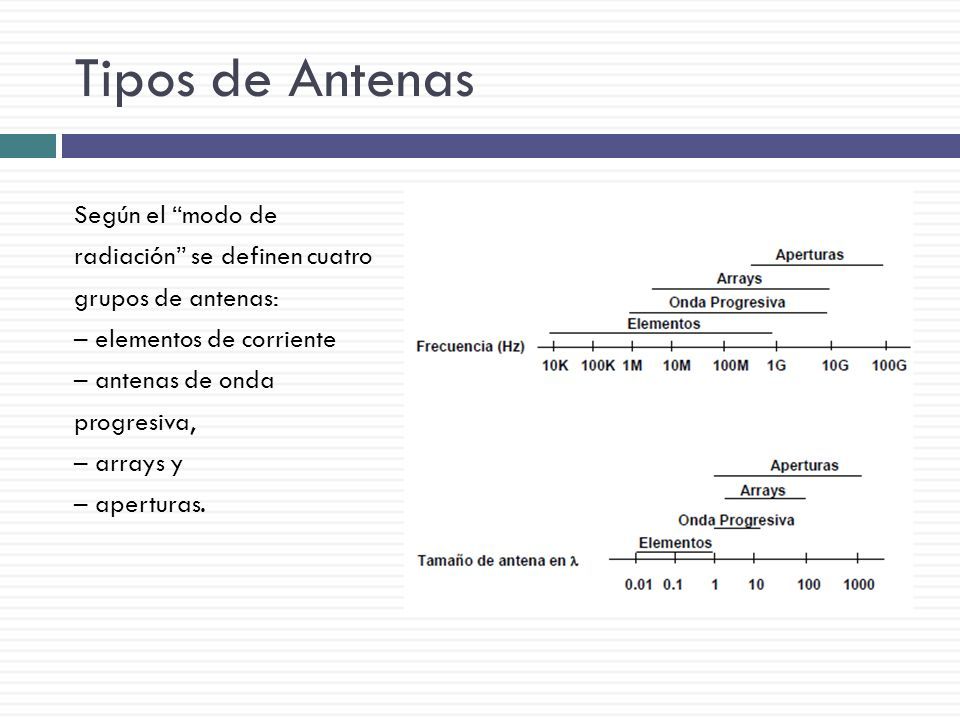

7 Tipos de Antenas Según el “modo de radiación” se definen cuatro grupos de antenas: – elementos de corriente – antenas de onda progresiva, – arrays y – aperturas.
