1 CONEXIONES ENTRADA / SALIDA

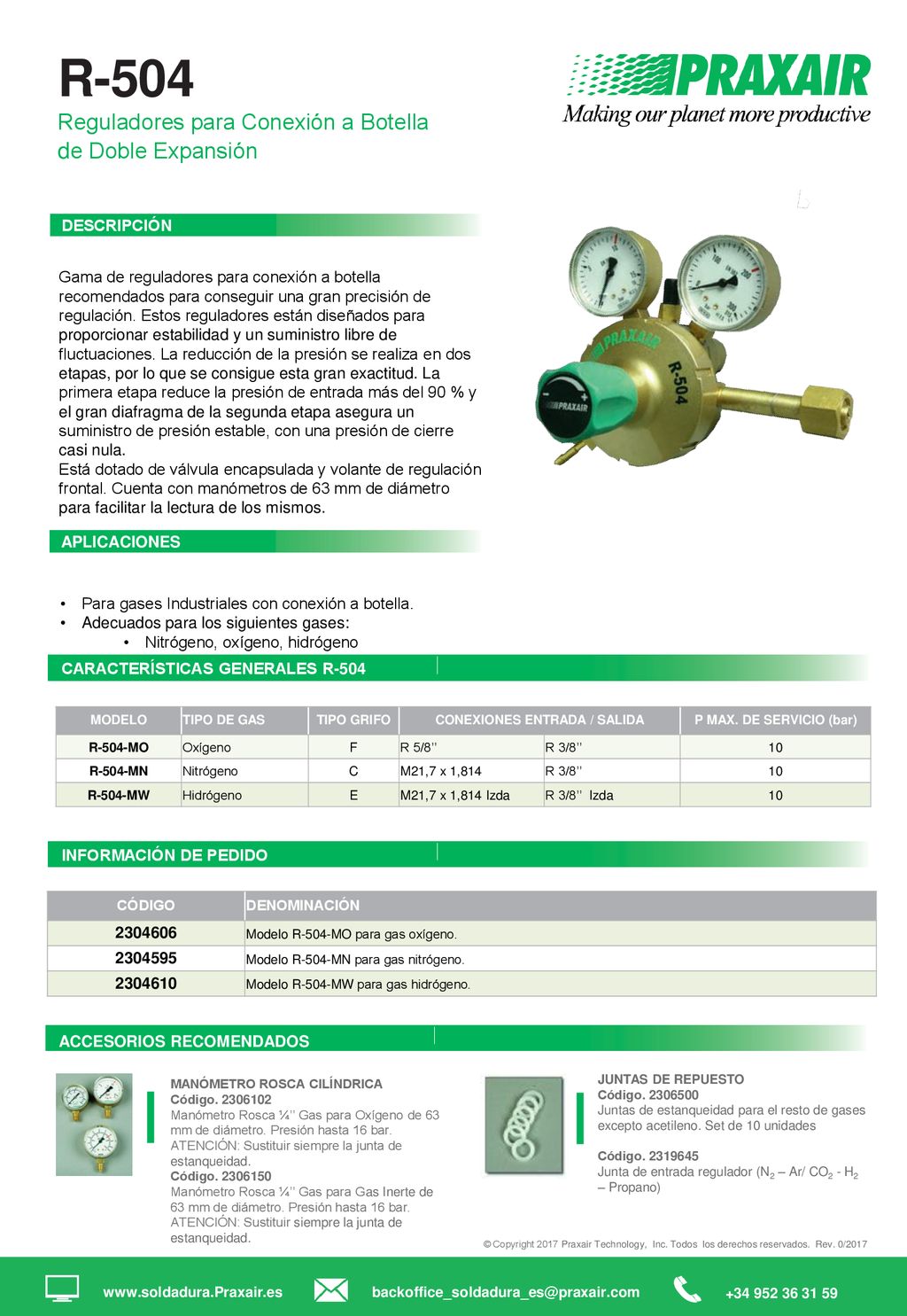

R-504 Reguladores para Conexión a Botella de Doble Expansión DESCRIPCIÓN Gama de reguladores para conexión a botella recomendados para conseguir una gran precisión de regulación. Estos reguladores están diseñados para proporcionar estabilidad y un suministro libre de fluctuaciones. La reducción de la presión se realiza en dos etapas, por lo que se consigue esta gran exactitud. La primera etapa reduce la presión de entrada más del 90 % y el gran diafragma de la segunda etapa asegura un suministro de presión estable, con una presión de cierre casi nula. Está dotado de válvula encapsulada y volante de regulación frontal. Cuenta con manómetros de 63 mm de diámetro para facilitar la lectura de los mismos. Para gases Industriales con conexión a botella. Adecuados para los siguientes gases: Nitrógeno, oxígeno, hidrógeno APLICACIONES CARACTERÍSTICAS GENERALES R-504 MODELO TIPO DE GAS TIPO GRIFO CONEXIONES ENTRADA / SALIDA P MAX. DE SERVICIO (bar) R-504-MO Oxígeno F R 5/8’’ R 3/8’’ 10 R-504-MN Nitrógeno C M21,7 x 1,814 R-504-MW Hidrógeno E M21,7 x 1,814 Izda R 3/8’’ Izda INFORMACIÓN DE PEDIDO CÓDIGO DENOMINACIÓN Modelo R-504-MO para gas oxígeno. Modelo R-504-MN para gas nitrógeno. Modelo R-504-MW para gas hidrógeno. ACCESORIOS RECOMENDADOS MANÓMETRO ROSCA CILÍNDRICA Código Manómetro Rosca ¼’’ Gas para Oxígeno de 63 mm de diámetro. Presión hasta 16 bar. ATENCIÓN: Sustituir siempre la junta de estanqueidad. Código Manómetro Rosca ¼’’ Gas para Gas Inerte de 63 mm de diámetro. Presión hasta 16 bar. ATENCIÓN: Sustituir siempre la junta de estanqueidad. JUNTAS DE REPUESTO Código Juntas de estanqueidad para el resto de gases excepto acetileno. Set de 10 unidades Código Junta de entrada regulador (N2 – Ar/ CO2 - H2 – Propano) © Copyright 2017 Praxair Technology, Inc. Todos los derechos reservados. Rev. 0/2017
