1 Materiales metálicos

2 Los metales Propiedades
Buena resistencia mecánica a los esfuerzos de tracción, compresión y flexión. Son dúctiles, maleables y tenaces. Algunos presentan una plasticidad y otros un fuerte carácter elástico. Son buenos conductores eléctricos, térmicos y acústicos. Buena soldabilidad. Se dilatan cuando aumenta la temperatura y se contraen si disminuye.

3 Los metales Propiedades Algunos tienen comportamiento magnético.
Presentan un brillo característico, llamado metálico. Se oxidan con facilidad. La mayoría son reciclables, ya que se pueden fundir y conformar de nuevo. Algunos son tóxicos.

4 Los metales Obtención Los metales se obtienen a partir de minerales que forman parte de las rocas.

5 Los metales Obtención: Tipos de minas: Partes del mineral:
Minas a cielo abierto: capa de mineral a poca profundidad. Minas subterráneas: yacimientos profundos. Partes del mineral: Mena: parte útil del mineral Ganga: parte no útil del mineral

6 Los metales Obtención:
Metalurgia: es el conjunto de industrias que se encargan de la extracción y transformación de los minerales metálicos. Siderurgia: rama de la metalurgia que trabaja con los materiales ferrosos. Incluye desde el proceso de extracción del mineral de hierro hasta su presentación comercial para ser utilizado por el fabricante de productos.

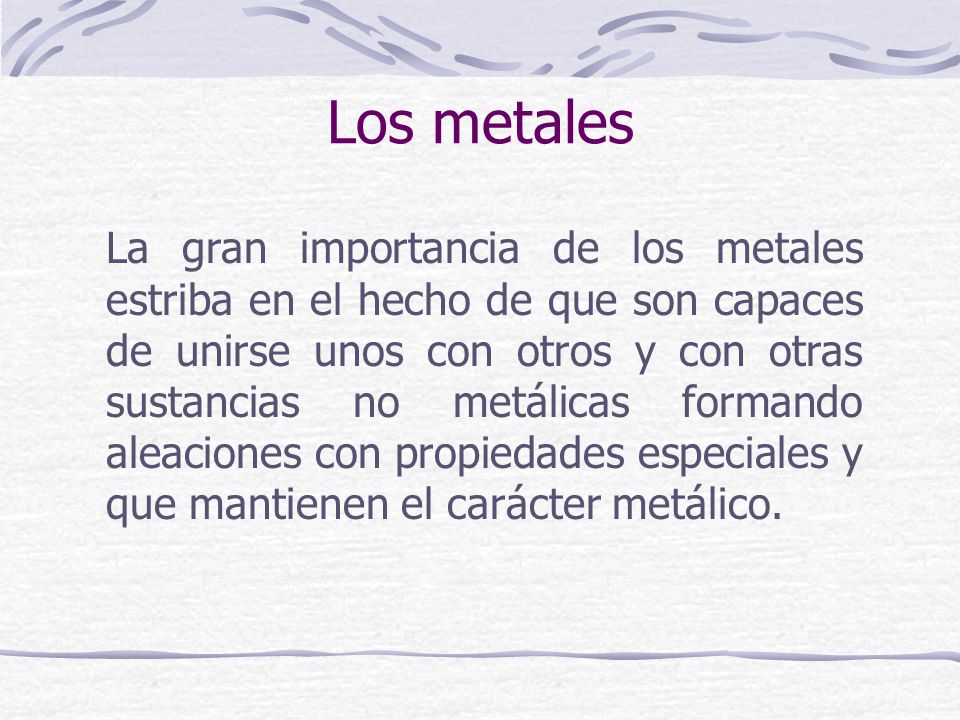

7 Los metales La gran importancia de los metales estriba en el hecho de que son capaces de unirse unos con otros y con otras sustancias no metálicas formando aleaciones con propiedades especiales y que mantienen el carácter metálico.

8 Los metales Aleaciones
Una aleación es una mezcla de dos o más elementos químicos, al menos uno de los cuales, el que se encuentra en mayor proporción, ha de ser un metal.

9 Los metales Clasificación:
Metales férricos: son aquellos cuyo componente principal es el hierro. Metales no férricos: son materiales metálicos que no contienen hierro o que lo contienen en pequeñas cantidades.

10 Los metales Clasificación: Metales férricos Metales no férricos
Hierro puro (0,008% < C < 0,03%) Acero (0,03% < C < 1,76%) Fundición (C > 1,76%) Metales no férricos Metales ultraligeros (berilio, magnesio) Metales ligeros (titanio, aluminio) Metales pesados (cobre, cinc, plomo, estaño, etc.)

11 Los metales Metales férricos Hierro puro (0,008% < C < 0,03%)
Acero (0,03% < C < 1,76%) Fundición (C > 1,76%)

12 Los metales Metales férricos (Hierro) Metal de color blanco grisáceo.
Buenas propiedades magnéticas. Inconvenientes: Se corroe con facilidad. Punto de fusión elevado. Difícil mecanizado. Frágil y quebradizo. Aplicaciones: Tiene escasa utilidad. Se emplea en componentes eléctricos y electrónicos.

13 Los metales Metales férricos (Acero)
El acero es una aleación de hierro y carbono en la que el porcentaje de carbono es inferior al 2%. Propiedades: Elevada dureza, tenacidad y gran resistencia mecánica. Aplicaciones: Construcción de maquinaria, herramientas, equipos mecánicos, edificios y obras públicas.

14 Los metales Metales férricos (Fundición)
La fundición es una aleación de hierro y carbono en la que el porcentaje de carbono es superior al 2%. Propiedades: Elevada dureza y gran resistencia al desgaste. Aplicaciones: Elementos de maquinaria, carcasas de motores, engranajes, pistolas, farolas, tapas de alcantarilla, etc.

15 Los metales Metales no férricos
Metales ultraligeros (berilio, magnesio) Metales ligeros (titanio, aluminio) Metales pesados (cobre, cinc, plomo, estaño, etc.)

16 Los metales Metales ultraligeros (Magnesio)
Propiedades: de color blanco brillante similar a la plata, muy ligero, blando, maleable, tenaz y poco dúctil. Reacciona violentamente con el oxígeno. Aplicaciones: Pirotecnia, Combinado con otros metales, forma aleaciones ligeras que se utilizan en aeronáutica y en la fabricación de automóviles, motos y bicicletas, etc.

17 Los metales Metales ligeros (Aluminio)
Propiedades: Blanco plateado. Presenta una alta resistencia a la corrosión. Es muy blando, de baja densidad y gran maleabilidad y ductilidad. Tiene una alta conductividad térmica y eléctrica. Aplicaciones: Se utiliza en líneas eléctricas de alta tensión y, por su baja densidad, en la fabricación de automóviles, aviones y bicicletas. También se emplea en carpintería metálica, en cubiertas, decoración, útiles de cocina y botes de bebida.

18 Los metales Metales ligeros (Titanio)
Propiedades: de color blanco plateado, brillante, ligero, muy duro y resistente. Aplicaciones: se emplea en la industria aeroespacial y en la fabricación de prótesis médicas. Por su brillo, se utiliza también en ciertas estructuras arquitectónicas.

19 Los metales Metales pesados (Cobre)
Propiedades: Blando, de color rojizo. Presenta alta conductividad térmica y eléctrica, así como una notable maleabilidad y ductilidad. Se oxida fácilmente. Aplicaciones: Fabricación de cables eléctricos, hilos de telefonía, bobinas de motores, etc. También se emplea para fabricar tuberías, calderas y radiadores. También se utiliza para aplicaciones decorativas y artísticas en arquitectura, bisutería y artesanía. Forma aleaciones como el latón y el bronce.

20 Los metales Metales pesados (Latón) Es una aleación de cobre y cinc.
Propiedades: Presenta una alta resistencia a la corrosión y soporta el agua y el vapor mejor que el cobre. Aplicaciones: Se utiliza en ornamentación decorativa, artesanía, orfebrería y cubertería; así como en la fabricación de tuberías, condensadores, turbinas, hélices, etc.

21 Los metales Metales pesados (Bronce)
Es una aleación de cobre y estaño. Propiedades: Presenta una alta ductilidad y una buena resistencia al desgaste y a la corrosión. Aplicaciones: Se emplea en hélices de barco, cuerpos de bombas hidráulicas, filtros, campanas, tuercas, monedas, obras de arte. Además, por su superficie lisa, también se utiliza para fabricar engranajes, cojinetes, rodamientos.

22 Los metales Metales pesados (Plomo)
Propiedades: De color gris plateado, muy blando y pesado. Tiene una notable plasticidad, es maleable y buen conductor del calor y la electricidad. Resulta muy tóxico por inhalación. Aplicaciones: fabricación de baterías y acumuladores y forma parte de algunas gasolinas. Se utiliza en la industria del vidrio y en óptica como aditivo que proporciona dureza y añade peso. Al ser un metal absolutamente opaco, también se emplea como protector contra radiaciones nucleares.

23 Los metales Metales pesados (Estaño)
Propiedades: de color blanco brillante, muy blando, poco dúctil y muy maleable. No se oxida a temperatura ambiente. Aplicaciones: Fabricación de papel de estaño y hojalata (chapa de acero cuyas paredes están recubiertas con sendas películas de estaño). Además, la aleación de estaño y plomo se utiliza como material de unión en soldaduras blandas.

24 Los metales Metales pesados (Cinc)
Propiedades: De color gris azulado, brillante, frágil en frío y de baja dureza. Aplicaciones: Se utiliza en cubiertas de edificios, cañerías y canalones, así como en la industria de automoción. Mediante el proceso denominado galvanizado, se recubren piezas con una ligera capa de cinc, para protegerlos de la corrosión, etc.

25 Los metales Técnicas de conformación: Metalurgia de polvos Moldeo
Deformación Laminación Forja Extrusión Estampación Embutición Doblado Trefilado Fabricar un automóvil

26 Los metales Metalurgia de polvos:
Paso 1: El metal es molido hasta convertirlo en polvo. Paso 2: A continuación, se prensa con unas matrices de acero. Paso 3: Se calienta en un horno a una temperatura próxima al 70% de la temperatura de fusión del metal. Paso 4: Se comprime la pieza para que adquiera el tamaño adecuado. Paso 5: Se deja enfriar. Tratamientos posteriores

27 Los metales Metalurgia de polvos : Volver

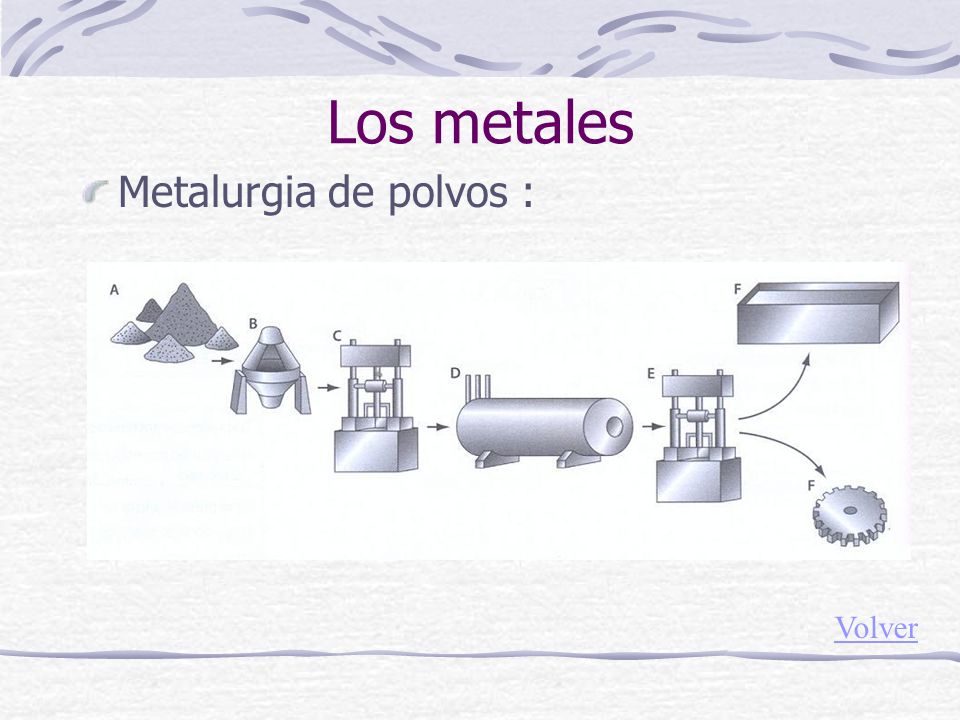

28 Los metales Metalurgia de polvos :

29 Los metales Metalurgia de polvos : Volver

30 Los metales Moldeo: Paso 1: Se calienta el metal en un horno hasta que se funde. Paso 2: El metal líquido se vierte en el interior del molde. Paso 3: Se deja enfriar hasta que el metal se solidifica. Paso 4: Se extrae la pieza del molde. Proceso de moldeo

31 Ver proceso de fundición
Los metales Proceso de moldeo Moldeo : Ver proceso de fundición Volver

32 Perfiles obtenidos por laminación
Los metales Laminación: Suele hacerse en caliente y se emplea para obtener planchas, chapas de distintos grosores, barras, perfiles estructurales, tubos, etc. Perfiles obtenidos por laminación

33 Los metales Laminación:

34 Proceso por deformación
Los metales Forja: Forja libre Forja con estampa Proceso por deformación

35 Los metales Estampación en frío:
Se emplea para la construcción de carrocerías de automóviles, radiadores, etc. Proceso de estampación en frío Proceso por deformación

36 Los metales Extrusión:
Se emplea para la obtención de barras, tubos, perfiles variados, así como marcos de ventana, bisagras, etc. Extrusión directa Extrusión inversa

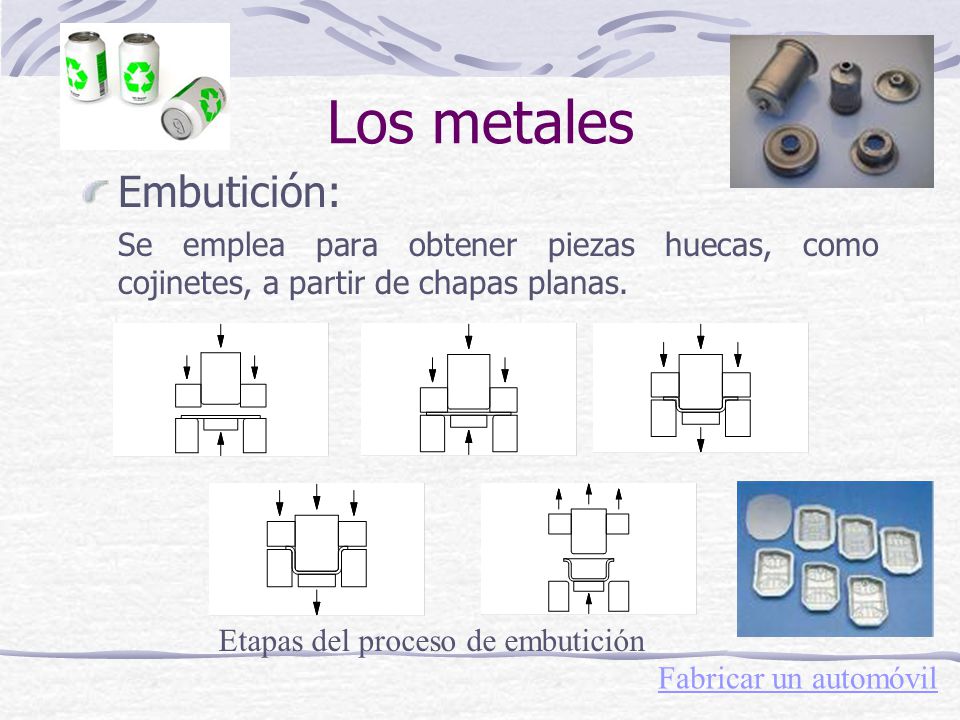

37 Etapas del proceso de embutición
Los metales Embutición: Se emplea para obtener piezas huecas, como cojinetes, a partir de chapas planas. Etapas del proceso de embutición Fabricar un automóvil

38 Los metales Doblado: Se utiliza para obtener piezas con formas curvas y piezas con ángulos. Doblado sin estampa Doblado en estampa

39 Doblado por abatimiento
Los metales Doblado: Doblado en U Canteado en prensa Doblado por abatimiento

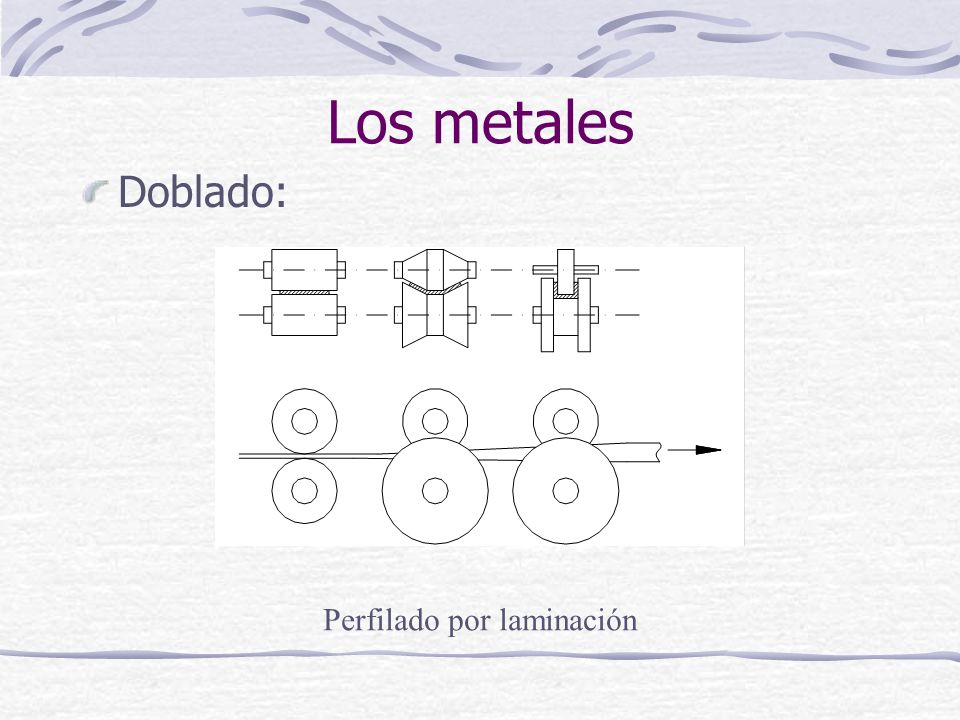

40 Perfilado por laminación
Los metales Doblado: Perfilado por laminación

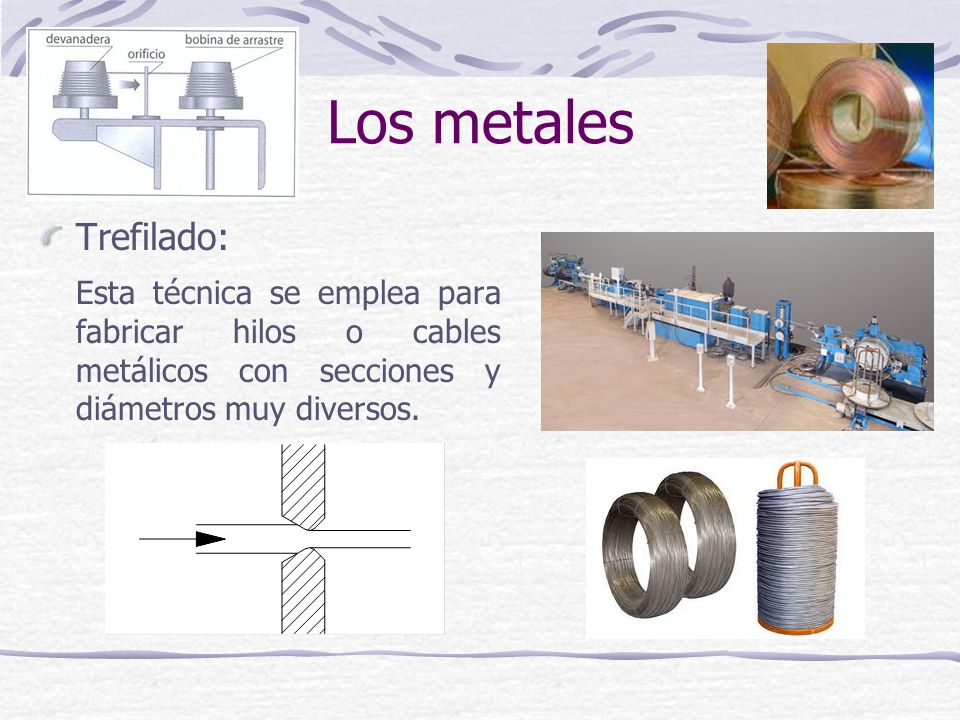

41 Los metales Trefilado:
Esta técnica se emplea para fabricar hilos o cables metálicos con secciones y diámetros muy diversos.

42 Los metales Técnicas de manipulación: Herramientas de corte y marcado.
Herramientas de perforado. Herramientas de tallado/rebajado. Herramientas de desbastado/afinado. Herramientas de sujeción.

43 Los metales Herramientas de corte y marcado:

44 Los metales Herramientas de marcado: Puntas de marcar Granete

45 Los metales Herramientas de corte: Tijeras de chapa Sierra de arco
Sierra circular

46 Los metales Herramientas de perforado: Punzón Taladradora

47 Los metales Herramientas de tallado/rebajado: Cinceles y buriles Torno

48 Los metales Herramientas de desbastado/afinado: Lima Rectificadora
Lijadora

49 Los metales Herramientas de sujeción: Tornillo de banco Sargento
Abrazadera Tornillo de mano Alicates Tenazas

50 Los metales Uniones: Uniones desmontables Uniones fijas

51 Los metales Uniones: Uniones desmontables Uniones fijas
Tornillo pasante con tuerca Tornillo de unión Tornillo de rosca cortante Espárrago Chaveta y lengüeta Ejes estriados Guías Uniones fijas Remachado Unión por ajuste a presión Soldadura Adhesivos

52 Los metales Uniones desmontables: Tornillo pasante con tuerca
Tornillo de unión Tornillo de rosca cortante Espárrago Chaveta y lengüeta Ejes estriados Guías

53 Los metales Tornillos y tuercas:

54 Los metales Guías: Las guías son piezas que se emplean en las máquinas y en otros aparatos para permitir que una pieza se desplace en una dirección determinada con respecto a otra que se encuentra fija. Tipos de guías

55 Los metales Uniones fijas: Remachado Unión por ajuste a presión
Soldadura Adhesivos

56 Los metales Remachado:
Los remaches son pequeñas barras cilíndricas con una cabeza hueca en un extremo. Sirven para unir varias chapas o piezas de forma permanente, según un proceso que se conoce como remachado, consistente en deformar el extremo opuesto a la cabeza por medio de presión o golpes.

57 Los metales Uniones a presión:
Ajustar una pieza significa encajarla en otra, de tal forma que la relación entre las medidas de ambas se encuentre previamente definida. Una unión a presión es aquella que se realiza mediante un ajuste forzado; es decir, la medida del eje es mayor que la del agujero n el que se quiere colocar.

58 Equipo para soldadura oxiacetilénica
Los metales Soldadura: Fabricar un automóvil La soldadura es un proceso de unión entre metales por la acción del calor, con o sin aportación de material metálico nuevo, dando continuidad a los elementos unidos. Equipo para soldadura oxiacetilénica Soldador eléctrico y carretes de estaño (Soldadura Blanda)

59 Los metales Adhesivos:
Este tipo de unión se realiza interponiendo entre las dos superficies que se desea unir una capa de material con alto poder de adherencia, que se denomina adhesivo.

60 Los metales Acabados: Pinturas, lacas y esmaltes
Recubrimiento de plástico Recubrimiento con otros metales (cromo, cinc, plata, oro, etc.) Nota: Los acabados tienen una doble finalidad: por un lado, proteger el producto de la humedad y la corrosión; por el otro, embellecerlo al proporcionar brillo y color al objeto acabado. Fabricar un automóvil

61 Los metales Materiales en Internet: Los metales (librosvivos.net)
Actividades sobre metales ( Ejercicios sobre metales:

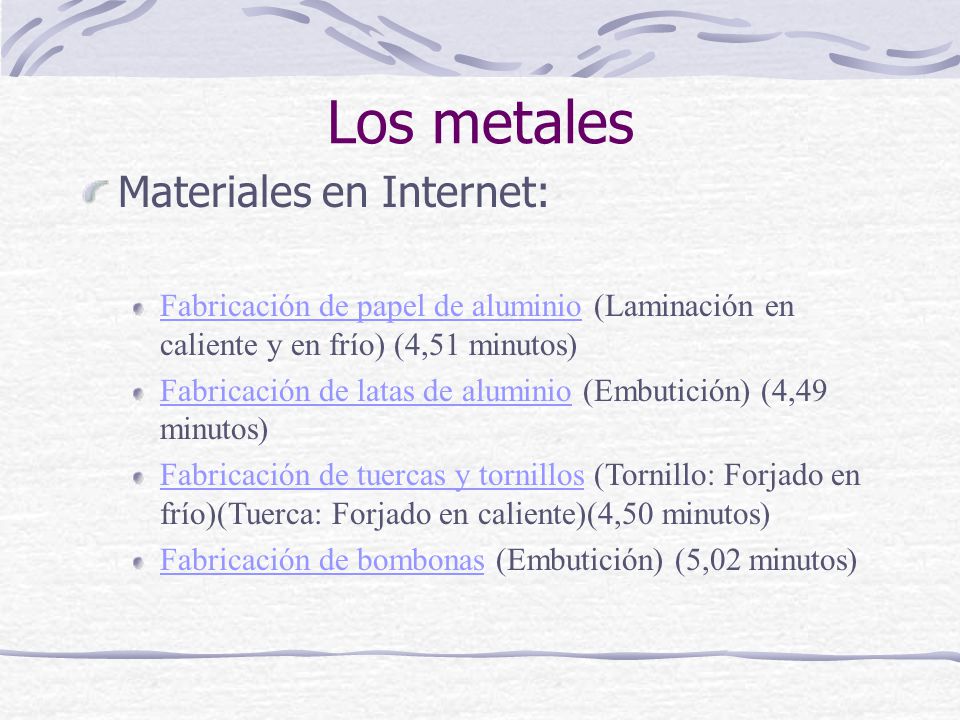

62 Los metales Materiales en Internet:
Fabricación de papel de aluminio (Laminación en caliente y en frío) (4,51 minutos) Fabricación de latas de aluminio (Embutición) (4,49 minutos) Fabricación de tuercas y tornillos (Tornillo: Forjado en frío)(Tuerca: Forjado en caliente)(4,50 minutos) Fabricación de bombonas (Embutición) (5,02 minutos)

63 Los metales Materiales en Internet:
Fabricación de ollas (Repujado) (4,48 minutos) Extrusión (0,52 minutos) Extrusión (0,26 minutos) Extrusión (1,59 minutos) Estampación de latón (0,41 minutos) Fabricación de resortes (0,42 minutos)
