1 Resistencias eléctricas y su Código de colores

2 Contenidos: Definición de resistencia eléctrica. Unidad de medida Bandas de color en la resistencia El código de colores.

3 Definición de resistencia eléctrica La Resistencia eléctrica es la propiedad de un elemento o sustancia de oponerse al paso de la corriente eléctrica. Ejemplo: En una tubería por la que pasa agua, cuanto más se estrecha la tubería más se opone esta al paso del agua. Cuanto más cerremos un grifo menos agua saldrá del mismo; Más resistencia opondremos. Definición Unidad Bandas Código Ejemplo.1 Ejemplo.2 Ejercicio Sintesis

4 Definición de resistencia eléctrica Esa oposición al paso de la corriente eléctrica desprende calor, utilizado en muchas aplicaciones diarias: Calentador de agua, Secador, Estufa. Bombilla: El calor es tal que tenemos que encerrar el filamento (resistencia de Wolframio “tungsteno”) en una esfera de vidrio sin oxigeno, para que no arda. ( Estas bombillas solo nos entregan un 10% en luz del total de su consumo. “Un verdadero desperdicio”) Definición Unidad Bandas Código Ejemplo.1 Ejemplo.2 Ejercicio Sintesis

5 Definición de resistencia eléctrica En el mundo de la electrónica la resistencia es el componente más sencillo, pero imprescindible, aparece en todos los aparatos electrónicos, incluido los teléfonos mobiles, que tenéis en bolsillo... Definición Unidad Bandas Código Ejemplo.1 Ejemplo.2 Ejercicio Sintesis

6 Unidad de medida de la resistencia eléctrica. La unidad de medida es el Ohm en honor al cientifico alemán Georg Simon Ohm, que llego a determinar que la relación entre el voltaje y la intensidad de la corriente eléctrica es constante, la denominó resistencia. Se representa por la letra griega omega mayúscula . [Ohm].. DefiniciónUnidad Bandas Código Ejemplo.1 Ejemplo.2 Ejercicio Sintesis

7 Las bandas de colores Las resistencias en electrónica se marcan habitualmente mediante unas bandas de color en su cuerpo Podemos observar que tenemos una banda más separada de las otras. Es la banda de de tolerancia, (indica la precisión con la que se ha fabricado la resistencia), nos ayudará a orientar adecuadamente la resistencia para poder leerla, esa banda más separada tiene que quedarnos a nuestra derecha. DefiniciónUnidadBandas Código Ejemplo.1 Ejemplo.2 Ejercicio Sintesis

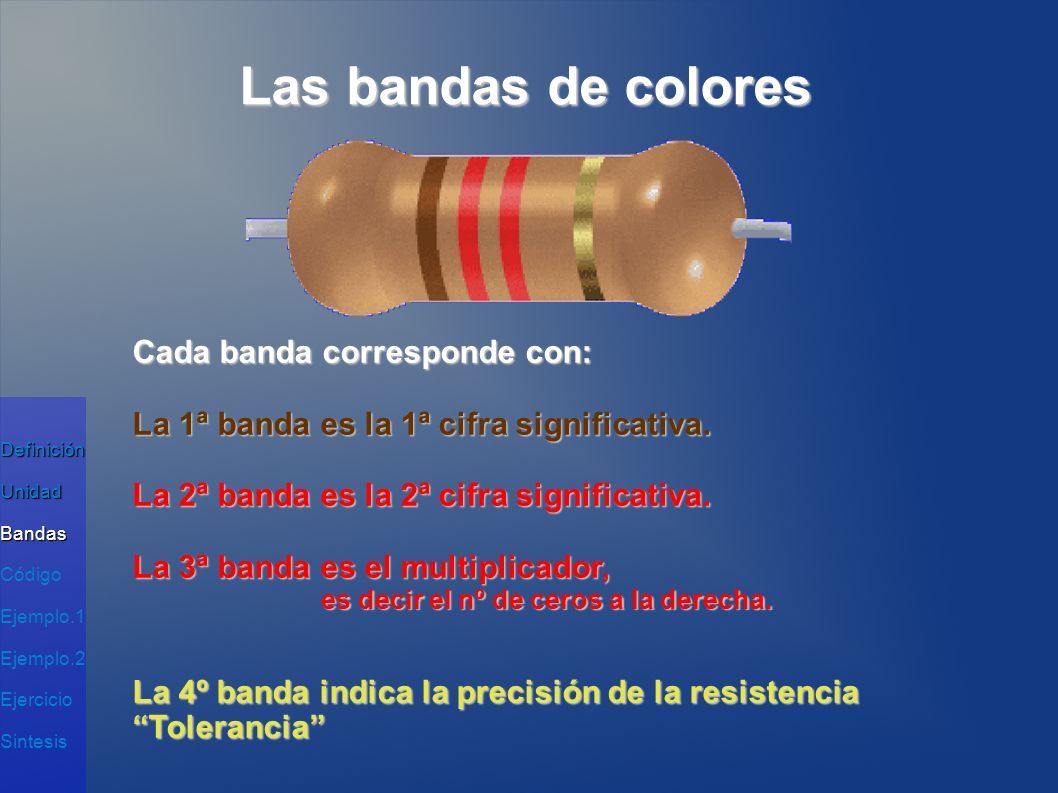

8 Las bandas de colores Cada banda corresponde con: La 1ª banda es la 1ª cifra significativa. La 2ª banda es la 2ª cifra significativa. La 3ª banda es el multiplicador, es decir el nº de ceros a la derecha. La 4º banda indica la precisión de la resistencia “Tolerancia” DefiniciónUnidadBandas Código Ejemplo.1 Ejemplo.2 Ejercicio Sintesis

9 El código de colores DefiniciónUnidadBandasCódigo Ejemplo.1 Ejemplo.2 Ejercicio Sintesis

10 El código de colores Tomando este ejemplo podemos ver que: La primera banda corresponde al “1”. La segunda banda corresponde al “2”. La tercera banda corresponde a “x100”. La cuarta banda es la tolerancia ± 5%. Ordenando todo esto el valor de la resistencia es 1200  ± 5% ( ± 60  DefiniciónUnidadBandasCódigoEjemplo.1 Ejemplo.2 Ejercicio Sintesis

11 El código de colores Las resistencias con una tolerancia por encima del ±5% ya no se usan ( son poco precisas y resulta fácil fabricarlas con más precisión). Colores Cifras Resultado Amarillo Violeta NaranjaSin color 47 000 ± 20% 47000  ± 20% ( ± 9400  DefiniciónUnidadBandasCódigoEjemplo.1Ejemplo.2 Ejercicio Sintesis

12 Síntesis: - La Resistencia eléctrica es la propiedad de un elemento o sustancia de oponerse al paso de la corriente eléctrica. - Su unidad es el Ohm se representa con la letra: con la letra:  DefiniciónUnidadBandasCódigoEjemplo.1Ejemplo.2EjercicioSintesis

13 Síntesis: - Debemos de orientar correctamente la resistencia con la banda de tolerancia (más separada) a nuestra derecha. - Cada banda corresponde con: 1ª cifra, 2ª cifra, multiplicador, Tolerancia DefiniciónUnidadBandasCódigoEjemplo.1Ejemplo.2EjercicioSintesis
