Teoría de lenguajes y compiladores

Presentación del tema: "Teoría de lenguajes y compiladores"— Transcripción de la presentación:

1 Teoría de lenguajes y compiladores
Unidad I Analizador lexicográfico Semana 1 Temas Introducción a la teoría de lenguajes. Evolución de los lenguajes de programación. Categorías de los lenguajes. Elementos de un lenguaje de programación. Compiladores e intérpretes.

2 Objetivo General El alumno al finalizar el curso podrá desarrollar aplicaciones que le permitan determinar si una estructura gramatical corresponde a una sentencia valida en la definición de un lenguaje en particular, teniendo en cuenta el contexto sintáctico y semántico. Así mismo estará capacitado para proponer nuevas formas estructurales en la definición de lenguajes de programación.

3 Objetivos Específicos
Diseñar e implementar un analizador lexicográfico. Diseñar e implementar un analizador sintáctico. Diseñar e implementar un analizador semántico.

4 Objetivos Instruccionales
Describir la evolución de los lenguajes de programación y reconociendo las categorías existentes, así como los elementos que la conforman. Establecer las diferencias entre, compiladores e interpretes.

5 Si eres programador y no logras hacer algo que sirva…
Reflexión: Si eres programador y no logras hacer algo que sirva… …llámalo versión

6 Temas Introducción Evolución de los lenguajes de programación
Categorías de los lenguajes Elementos de un lenguaje Compiladores e interpretes

7 “El arte de la programación, es el arte de organizar la complejidad”.
Introducción “El arte de la programación, es el arte de organizar la complejidad”. “Organizar los cálculos de manera que nuestros sentidos sean suficientes para garantizar que el cómputo arroje los resultados esperados”.

8 Requisitos mínimos para desarrollar un lenguaje.
Introducción Requisitos mínimos para desarrollar un lenguaje. Ayudar a escribir buenos programas. Fácil de leer. Fácil de entender. Fácil de modificar.

9 Programación vs Mantenimiento
Introducción Programación vs Mantenimiento Se refiere a las correcciones y los cambios que se realizan en un programa después de su desarrollo. Creación inicial y verificación de un progama.

10 Estructura y Organización
Introducción Estructura y Organización Son claves para manejar programas muy grandes. La legibilidad de un programa puede mejorarse organizándolo de tal manera que cada parte pueda entenderse en forma relativamente independiente del resto.

11 Von Neumann Introducción
Introduce el concepto de programa almacenado. Propuso que los programas se almacenaran de forma digital en la memoria de la computadora junto con los datos. Por otro lado, se dio cuenta que la aritmética decimal usada por la ENIAC podía ser reemplazada usando aritmética binaria. Este diseño, conocido como ARQUITECTURA de VON NEUMANN, ha sido la base para casi todas las computadoras digitales.

12 La Máquina de Von Neumann
Introducción La Máquina de Von Neumann Unidad de control Unidad Aritmética Unidad de entrada y salida Acumulador A Registro R Memoria para instrucciones y datos Organización de la máquina de Von Neumann

13 La Máquina de Von Neumann
Introducción Elementos del lenguaje Datos Operaciones aritméticas Asignaciones a localidades de memoria Flujo de control Los enteros eran la única forma de datos Determina el orden de ejecución de las instrucciones. Podía sumar, restar, multiplicar, dividir y tomar el valor absoluto de un numero. A una localidad de memoria podía asignársele el valor contenido en el acumulador

14 La Máquina de Von Neumann
Introducción La Máquina de Von Neumann Código de Máquina Lenguaje de máquina: Lenguaje Ensamblador: Load I Add J Store K Lenguaje alto nivel: K = I + J

15 ¡ Surge preocupación por la eficiencia de ejecución !
Introducción Primera experiencia En los años 50, se creía que los programas eficientes solo podían escribirse manualmente, usando algunas variantes de lenguajes de máquina. (Fortran) ¡ Surge preocupación por la eficiencia de ejecución ! El alto costo de creación de código ensamblador o de máquina fue la principal motivación para el desarrollo de Fortran (FORmula TRANslation). Ninguna notación diferente del lenguaje de máquina puede ejecutarse directamente en un computador.

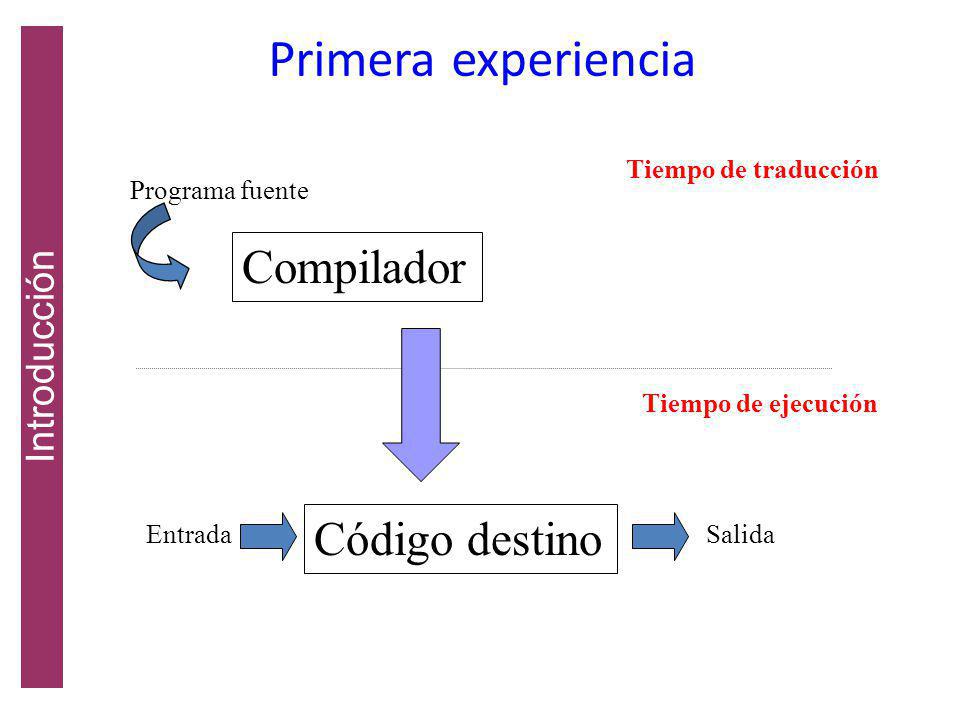

16 Primera experiencia Compilador Código destino Introducción
Tiempo de traducción Programa fuente Compilador Tiempo de ejecución Código destino Entrada Salida

17 Beneficios de los lenguajes de alto nivel
Introducción Primera experiencia Beneficios de los lenguajes de alto nivel Surgimiento de usuarios y programas nuevos. Proporciona notaciones fáciles de leer. Proporciona portabilidad (Usuarios pueden intercambiar programas)

18 Estructura y legibilidad Vs Eficiencia
Introducción Primera experiencia Estructura y legibilidad Vs Eficiencia La legibilidad y la capacidad de modificar los programas pueden contribuir también a la eficiencia. La eficiencia de un programa depende de las decisiones tomados en los niveles de diseño, desde la concepción hasta la elección de estructuras de datos y algoritmos para el código final. El refinamiento de código se realiza con la mejora de puntos críticos, que son las pequeñas partes muy utilizadas en donde el programa la mayor parte de su tiempo de ejecución.

19 Cinco generaciones de los lenguajes de programación
Evolución de los lenguajes Cinco generaciones de los lenguajes de programación Generación Nombre Particularidad Primera De maquina Especifico para cada microprocesador, uso de código binario Segunda Ensamblador Uso de nemotécnicas que abstraen al lenguaje de maquina Tercera De alto nivel Lenguajes estructurados con comandos cercanos al lenguaje natural Cuarta Propósito especial Programas orientados a programas específicos Quinta Naturales Incluye inteligencia artificial y sistemas expertos

20 Clasificación de los lenguajes de programación
Categoria de los lenguajes Clasificación de los lenguajes de programación Lenguaje de máquina Orientado al microprocesador (Sistema binario) Lenguaje de bajo nivel Ensamblador (Usa código nemónico y también esta orientado a un microprocesador) Lenguajes de alto nivel Orientado a que las personas entiendan y escriban los programas

21 Como se debe estructurar un programa
Elementos de un lenguaje Como se debe estructurar un programa Existe más de una forma para solucionar un problema, así que hay mas de una forma para estructurar un programa. La estructura tiene que establecerse para cada programa. Formas: Descendente Modular Objetos

22 Estructura sintáctica
Elementos de un lenguaje Estructura sintáctica La sintaxis de un lenguaje especifica como están construidos los programas en dicho lenguaje. La estructura sintáctica, es decir la estructura impuesta por la sintaxis del lenguaje, constituye la herramienta para trabajar con el lenguaje. Esta se ha utilizado para organizar descripciones de lenguajes y traductores, así como reglas para entender los programas escritos en un lenguaje.

23 Estructura sintáctica
Elementos de un lenguaje La sintaxis de un lenguaje programación casi siempre se especifica usando alguna variante de una notación conocida como GRAMATICA INDEPENDIENTE DEL CONTEXTO o simplemente GRAMATICA. Las variantes de notación son: BNF (Forma de Backus-Naurs) BNFE (BNF extendida) ESQUEMAS DE SINTAXIS

24 Elementos de un lenguaje
NOTACION BNF La siguiente notación describe la sintaxis de los números reales. <numero-real> ::= <secuencia-digitos> . <secuencia-digitos> <secuencia-digitos> ::= <digito> | <digito><secuencia-digitos> <digito> ::= 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 Otro ejemplo: <expresion> ::= <expresion> + <termino> | <expresion> - <termino> | <termino> <termino> ::= <termino> * < factor> | <termino> div <factor> | <factor> <factor> ::= <expresion> |<termino> | <constante>

25 Elementos de un lenguaje
NOTACION BNF Sean las 4 reglas siguientes parte de la gramática de un lenguaje de programación. <entero> ::= <digito> | <digito> <entero> <identificador> ::= <letra> | <identificador> <digito> | <identificador> <letra> <parametros> ::= ( <lista_id> ) <lista_id> ::= <identificador> | <identificador> , <lista_id>

26 Elementos de un lenguaje
NOTACION BNF EXTENDIDA Los símbolos no terminales comienzan con letras mayúsculas, los terminales que consisten en símbolos como + , - se colocan entre comillas sencillas y los símbolos terminales en negrita como div. Además: Una barra vertical |, representa una opción Los paréntesis, ( y ), se usan para agrupar Las llaves, { y }, representan cero o mas repeticiones Los corchetes, [ y ], representan una construcción opcional Ejemplo: Expresion ::= Termino { ( ´+´ | ´-´ ) Termino } Termino ::= Factor { ( ´*´ | div ) Factor } Factor ::= ´(´ Expresion ´)´ | Variable | Constante

27 NOTACIÓN EN ESQUEMA DE SINTAXIS
Elementos de un lenguaje NOTACIÓN EN ESQUEMA DE SINTAXIS Se construye un subesquema para cada símbolo no terminal. Expresión Termino + - Termino Factor * div Factor Termino ( ) Variable Constante

28 Elementos de un lenguaje
Diagrama de Conway Elementos de un lenguaje Un diagrama de conway es un grafo dirigido que tiene dos componentes esenciales, además de las líneas de flechas que sirven de conectivas. El “rectángulo” para indicar que en ese punto hay una metanoción del vocabulario no terminal N ( y por tanto tendrá otro diagrama de conway para definirle). El “circulo” para indicar que en ese punto hay un símbolo terminal, que por lo tanto será un elemento del vocabulario terminal T. En estos diagramas se acostumbrará a comenzar el recorrido por la izquierda, por la rama que suele llevar muy cercano a ella el nombre de la metanoción a definir, se sigue el recorrido en el sentido de las flechas y cada elemento que se va encontrando se toma y se concatena a lo que ya se tuviera.

29 Elementos de un lenguaje
Diagrama de Conway Elementos de un lenguaje Entero Digito Identificador Letra Letra Digito

30 Elementos de un lenguaje
Diagrama de Conway Elementos de un lenguaje Parametros ( ) Lista_id Lista_id Identificador ,

31 Conceptos relacionados
01/04/2017 Compiladores e interpretes Conceptos relacionados Arquitectura de Computadoras Lenguajes de Programación Compiladores Teoría de Lenguajes Ingeniería de Software Teoría de Algoritmos Con algunas técnicas básicas de escritura de compiladores se pueden construir traductores para una gran variedad de lenguajes y máquinas

32 Compiladores e interpretes
Un compilador es un programa que lee un programa en un lenguaje y lo traduce a un programa equivalente en otro lenguaje, y además informa al usuario sobre la presencia de errores en el programa de entrada programa programa fuente objeto mensajes de error compilador

33 Compiladores e interpretes
HISTORIA Computadora Persona Código Máquina Ensamblador Lenguaje Ensamblador Código Máquina Ensamblador Compilador Código Máquina Lenguaje Ensamblador Lenguaje de Alto Nivel

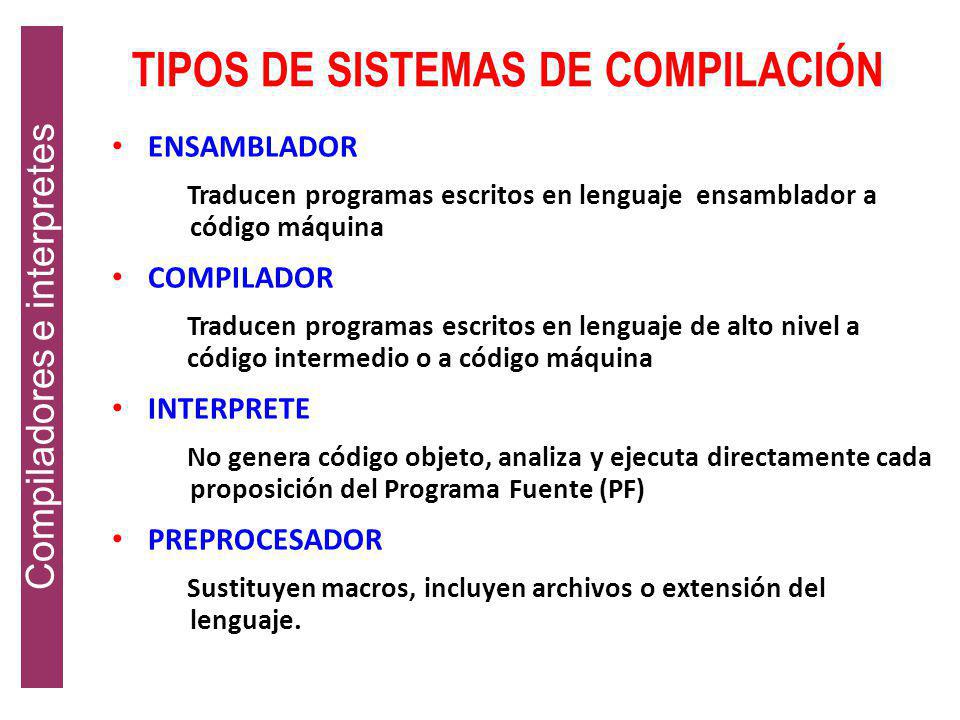

34 TIPOS DE SISTEMAS DE COMPILACIÓN
Compiladores e interpretes TIPOS DE SISTEMAS DE COMPILACIÓN ENSAMBLADOR Traducen programas escritos en lenguaje ensamblador a código máquina COMPILADOR Traducen programas escritos en lenguaje de alto nivel a código intermedio o a código máquina INTERPRETE No genera código objeto, analiza y ejecuta directamente cada proposición del Programa Fuente (PF) PREPROCESADOR Sustituyen macros, incluyen archivos o extensión del lenguaje.

35 SISTEMA PARA PROCESAMIENTO DE UN LENGUAJE
Compiladores e interpretes SISTEMA PARA PROCESAMIENTO DE UN LENGUAJE estructura del programa fuente programa fuente programa objeto en lenguaje ensamblador código de máquina relocalizable biblioteca archivos obj.relocal. código de máquina absoluto preprocesador compilador ensamblador editor de carga y enlace

36 PARTES DE LA COMPILACIÓN
Compiladores e interpretes PARTES DE LA COMPILACIÓN ANÁLISIS (Etapa Inicial): Divide al PF en sus elementos componentes y crea una representación intermedia. Se determinan las operaciones y se registran en una estructura de árbol (ej. árbol sintáctico) SÍNTESIS (Etapa Final): Construye el PO deseado a partir de la representación Intermedia (requiere técnicas más especializadas)

37 UN AMBIENTE GENERAL DE COMPILACIÓN
01/04/2017 Compiladores e interpretes UN AMBIENTE GENERAL DE COMPILACIÓN Fuente Análisis léxico Análisis sintáctico Análisis semántico Más: Sistemas de edición y depuración Intermedio Generador de código Código relocalizable Enlazador Objeto

38 Cada fase transforma al PF de una representación a otra
Compiladores e interpretes FASES DE UN COMPILADOR PROGRAMA FUENTE analizador léxico analizador sintáctico administrador analizador semántico manejador de la tabla generador de código intermedio de errores de símbolos optimizador de código generador de código PROGRAMA OBJETO Cada fase transforma al PF de una representación a otra

39 ESQUEMA DE BLOQUES DE UN COMPILADOR
Compiladores e interpretes ESQUEMA DE BLOQUES DE UN COMPILADOR FUENTE Compilador ANALISIS Scanner Tabla Parser de símbolos SINTESIS Prep. para la Gen. del código OBJETO Gener. del código

40 ESTRUCTURA FUNCIONAL DE UN COMPILADOR (de una pasada)
Compiladores e interpretes ESTRUCTURA FUNCIONAL DE UN COMPILADOR (de una pasada) SENTENCIA Fuente Explorador Reconocedor Generador Objeto de código Tabla de símbolos

41 HERRAMIENTAS PARA CONSTRUCCIÓN DE COMPILADORES
01/04/2017 Compiladores e interpretes HERRAMIENTAS PARA CONSTRUCCIÓN DE COMPILADORES Lex y YACC Herramientas que nos permiten desarrollar componentes o la mayor parte de un compilador Son un recurso invaluable para el profesional y el investigador Existen paquetes freeware

42 Teoría de lenguajes y compiladores
Unidad I Analizador lexicográfico Semana 1 Temas Introducción a la teoría de lenguajes. Evolución de los lenguajes de programación. Categorías de los lenguajes. Elementos de un lenguaje de programación. Compiladores e intérpretes.
