Tema 4.- Oftalmoscopio confocal de barrido (CLSO)

Presentación del tema: "Tema 4.- Oftalmoscopio confocal de barrido (CLSO)"— Transcripción de la presentación:

1 Tema 4.- Oftalmoscopio confocal de barrido (CLSO)

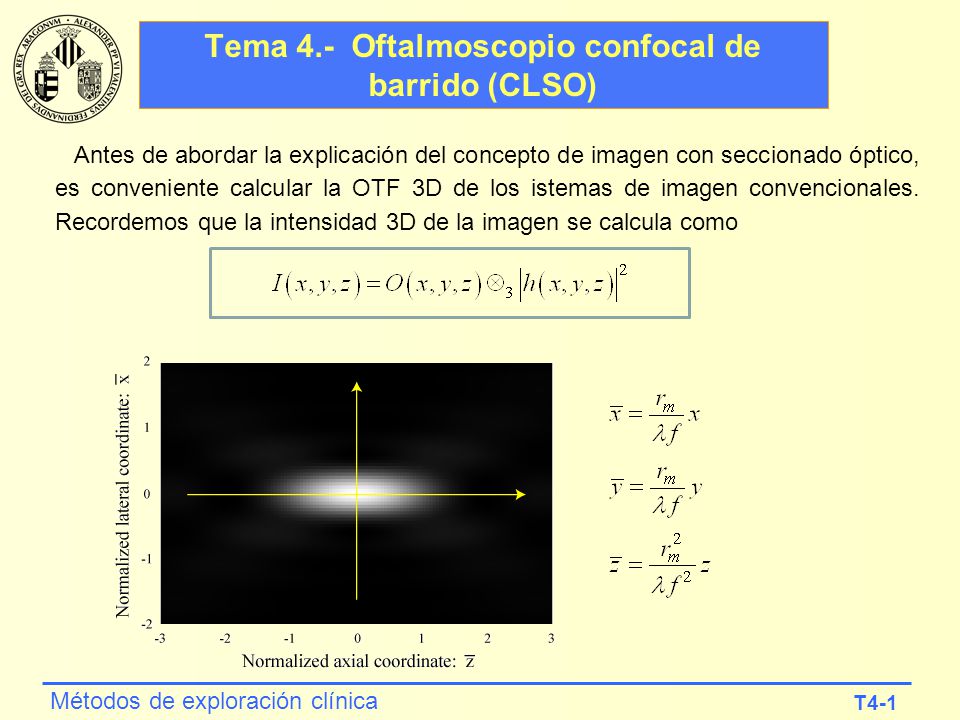

Antes de abordar la explicación del concepto de imagen con seccionado óptico, es conveniente calcular la OTF 3D de los istemas de imagen convencionales. Recordemos que la intensidad 3D de la imagen se calcula como

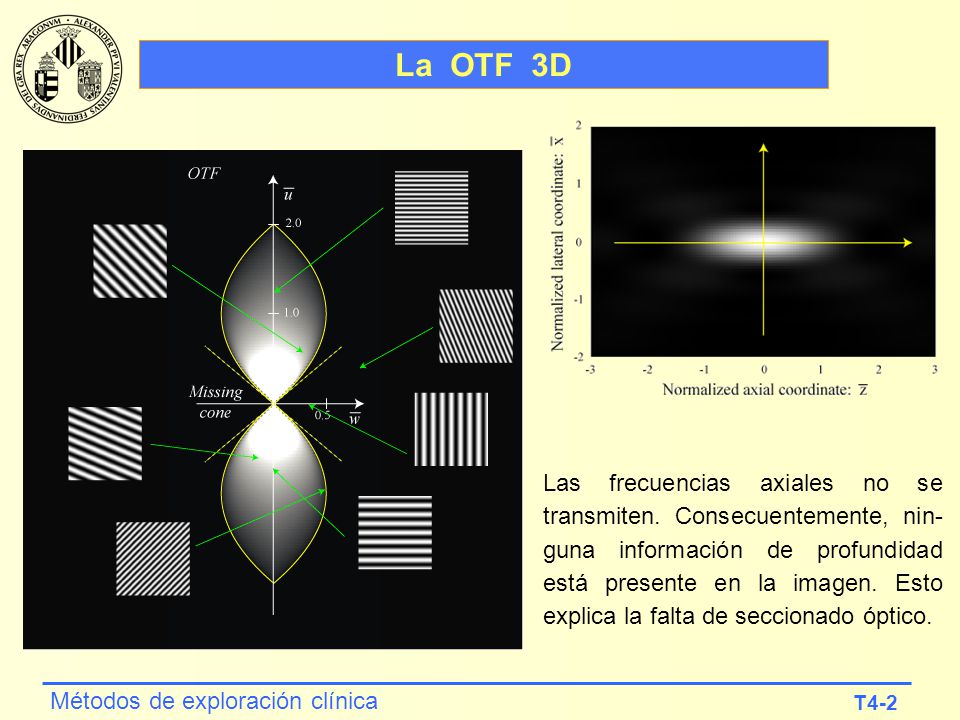

2 La OTF 3D Las frecuencias axiales no se transmiten. Consecuentemente, nin-guna información de profundidad está presente en la imagen. Esto explica la falta de seccionado óptico.

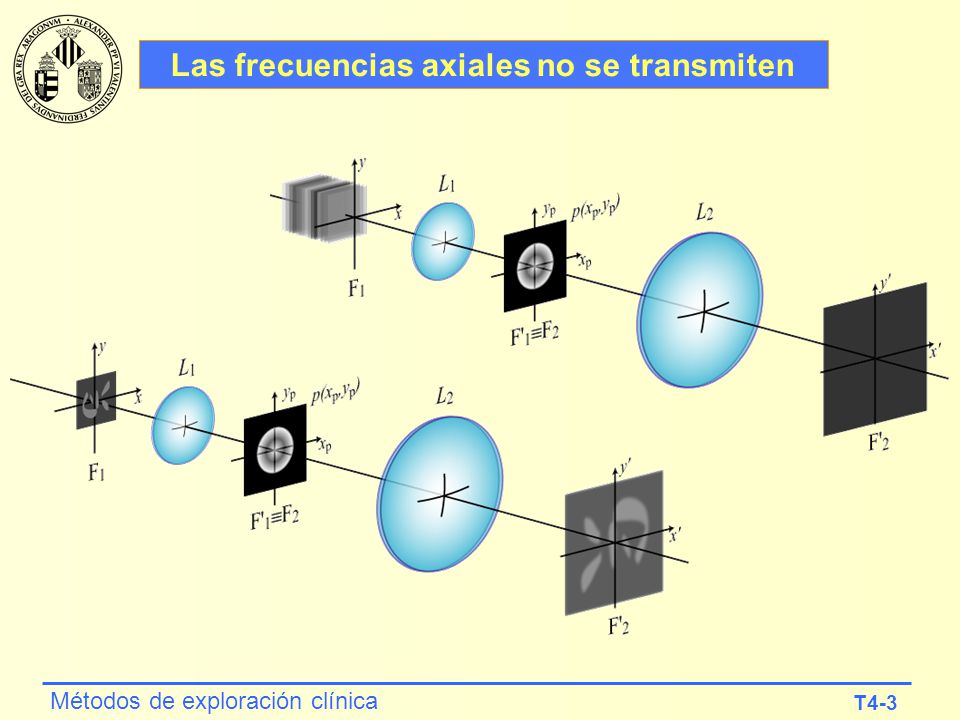

3 Las frecuencias axiales no se transmiten

4 Sistemas confocales de barrido

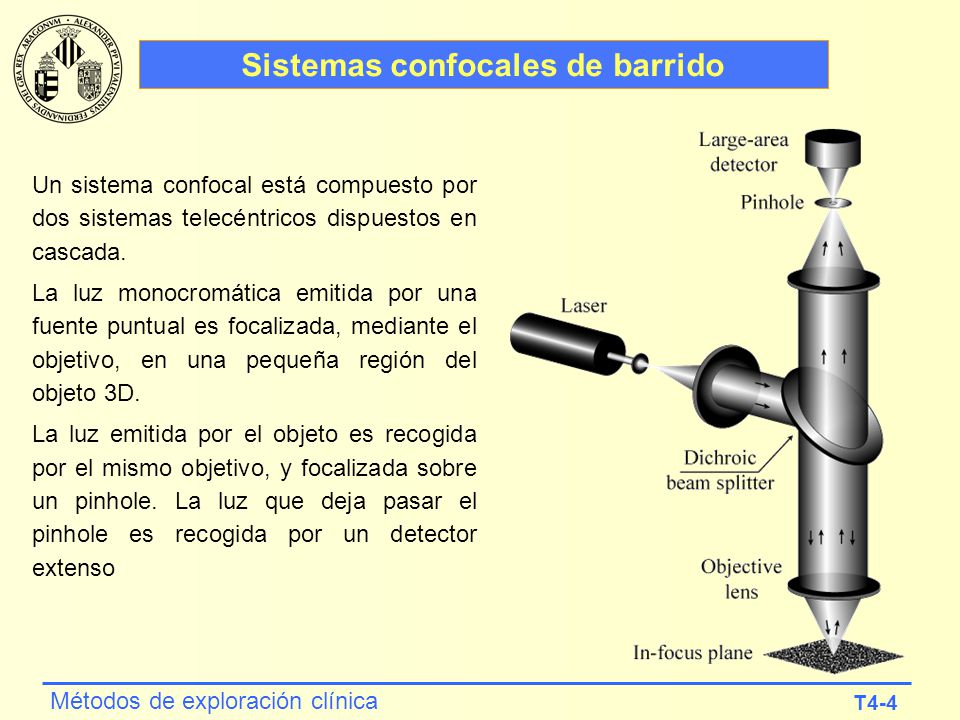

Un sistema confocal está compuesto por dos sistemas telecéntricos dispuestos en cascada. La luz monocromática emitida por una fuente puntual es focalizada, mediante el objetivo, en una pequeña región del objeto 3D. La luz emitida por el objeto es recogida por el mismo objetivo, y focalizada sobre un pinhole. La luz que deja pasar el pinhole es recogida por un detector extenso

5 Sistemas confocales de barrido

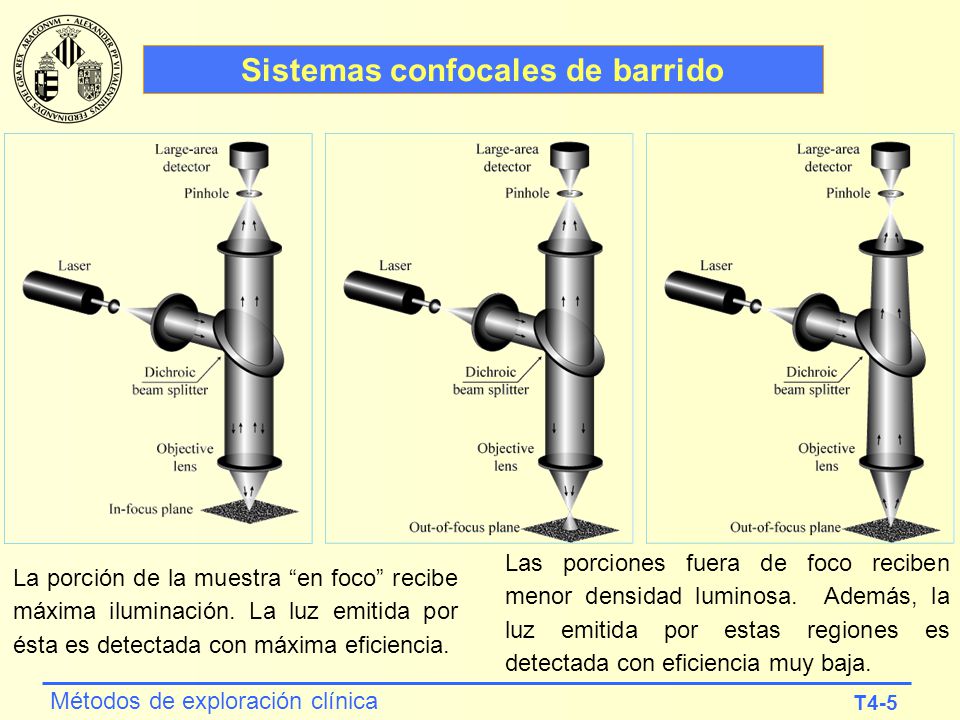

Las porciones fuera de foco reciben menor densidad luminosa. Además, la luz emitida por estas regiones es detectada con eficiencia muy baja. La porción de la muestra “en foco” recibe máxima iluminación. La luz emitida por ésta es detectada con máxima eficiencia.

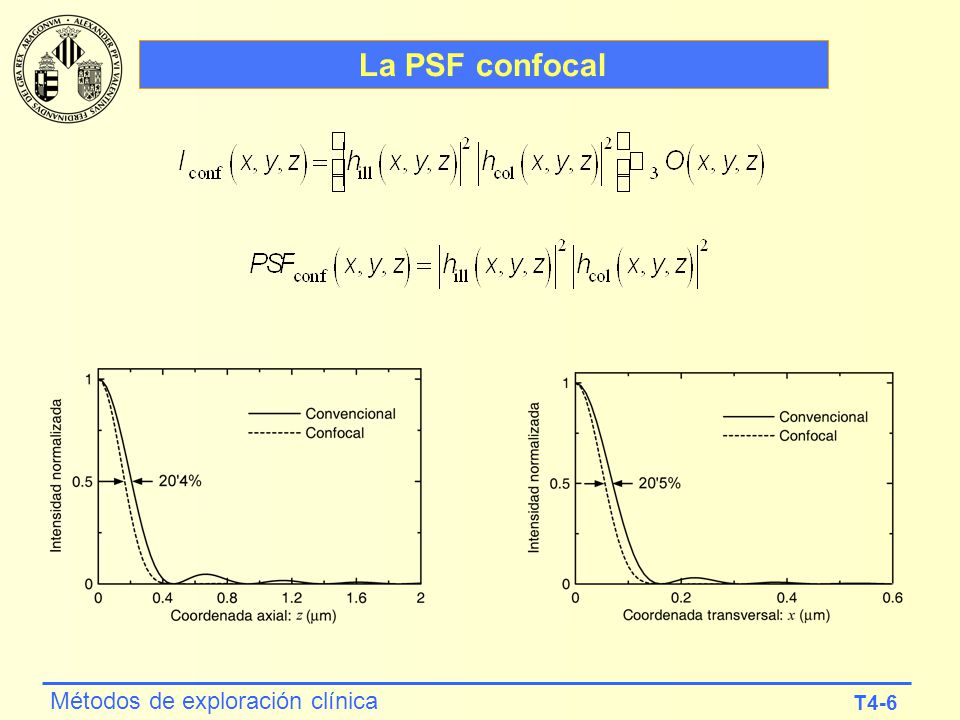

6 La PSF confocal

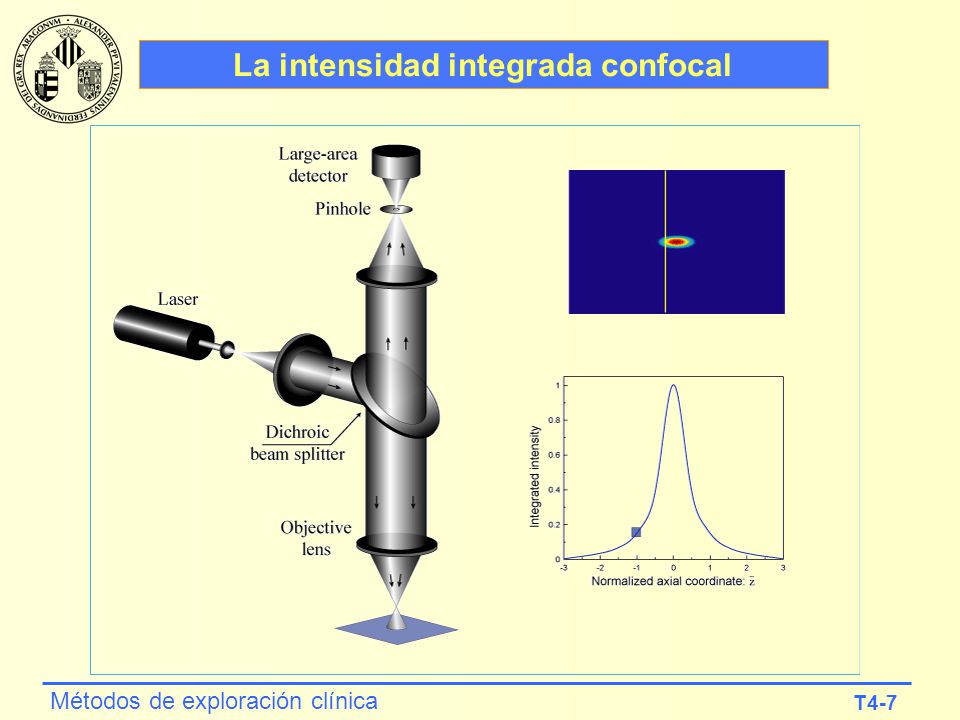

7 La intensidad integrada confocal

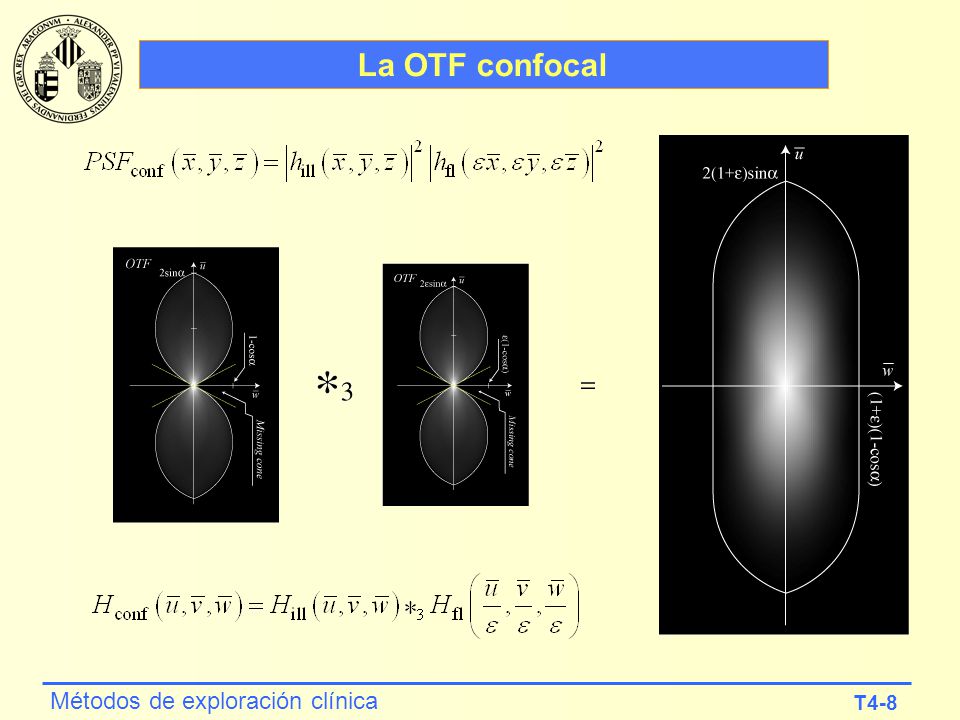

8 La OTF confocal

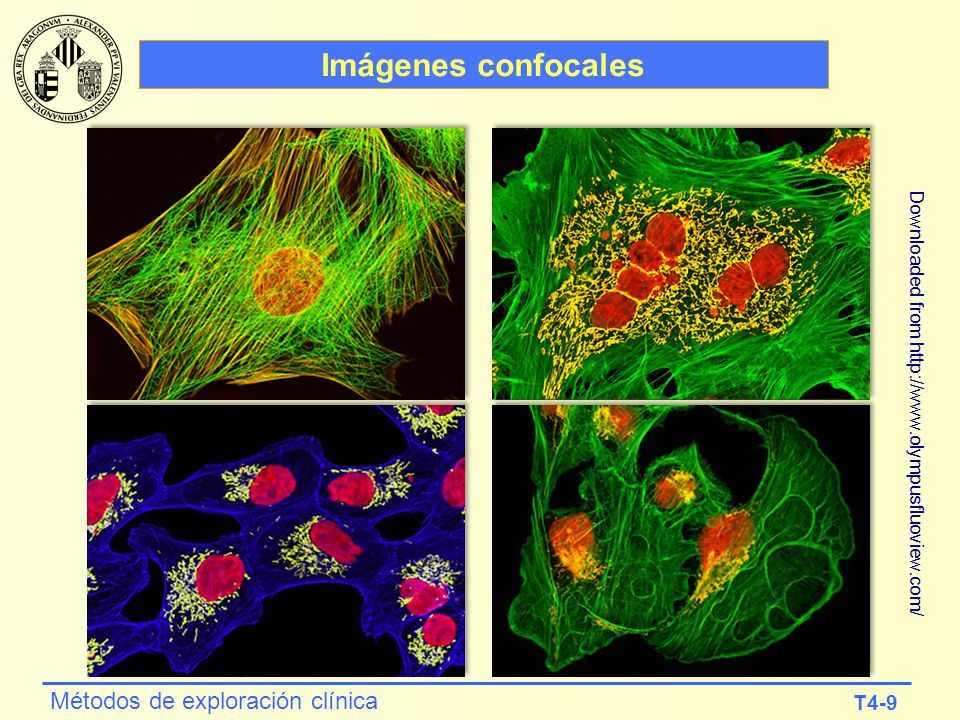

9 Imágenes confocales Downloaded from

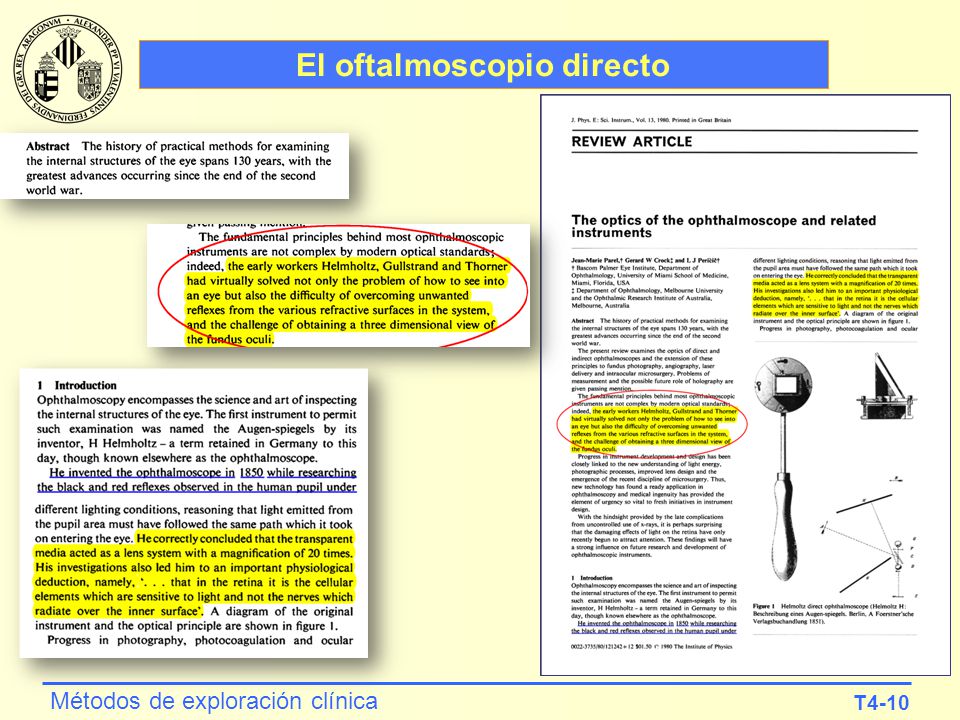

10 El oftalmoscopio directo

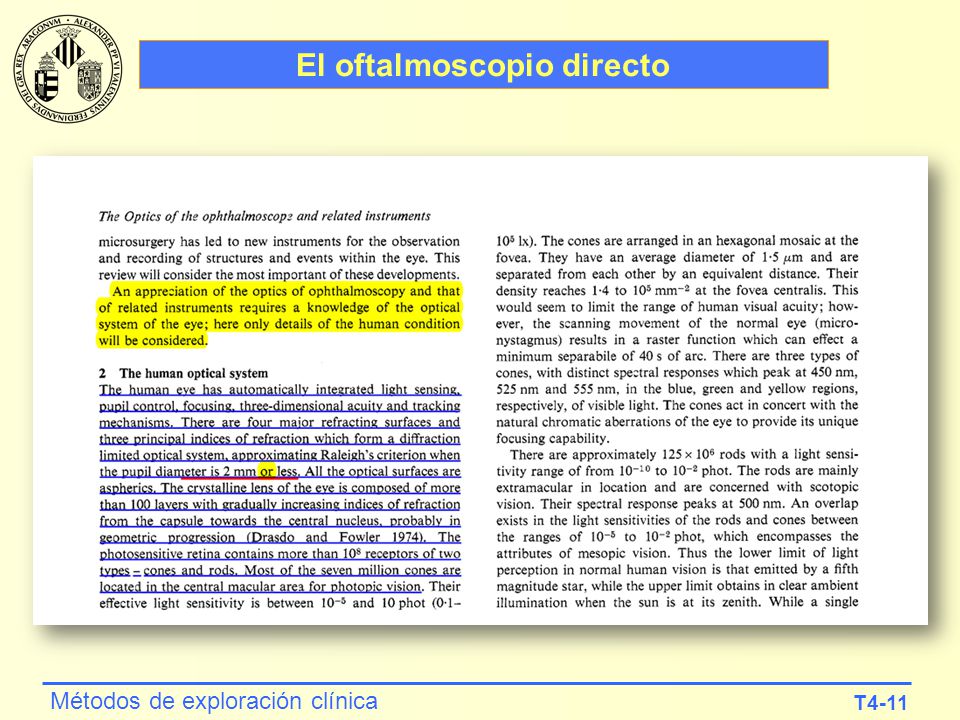

11 El oftalmoscopio directo

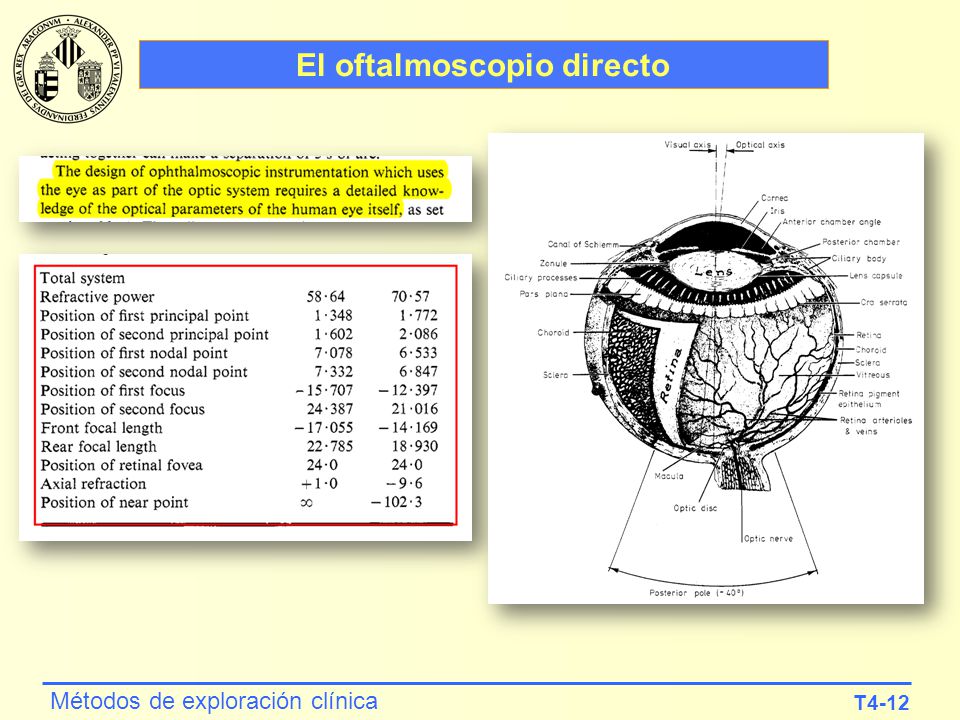

12 El oftalmoscopio directo

13 El oftalmoscopio directo

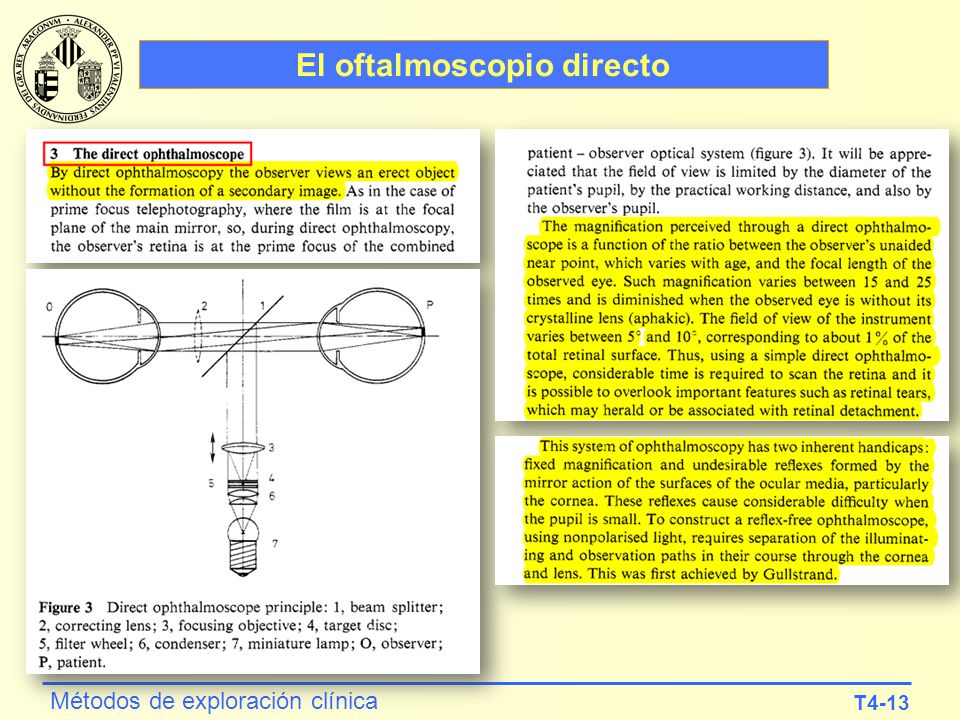

14 El oftalmoscopio directo

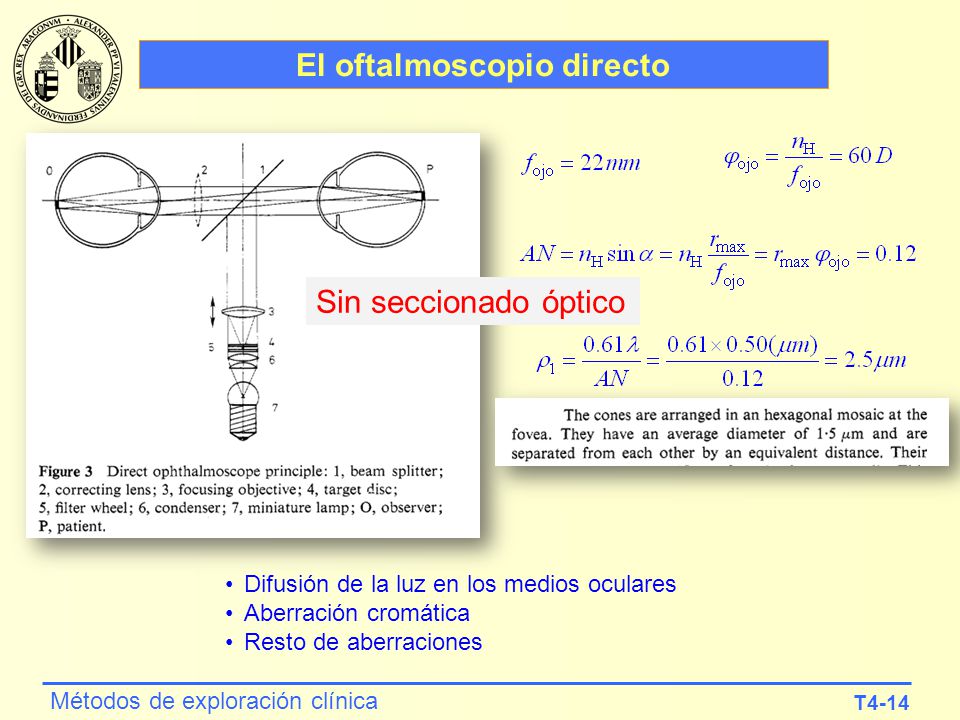

Sin seccionado óptico Difusión de la luz en los medios oculares Aberración cromática Resto de aberraciones

15 El oftalmoscopio confocal

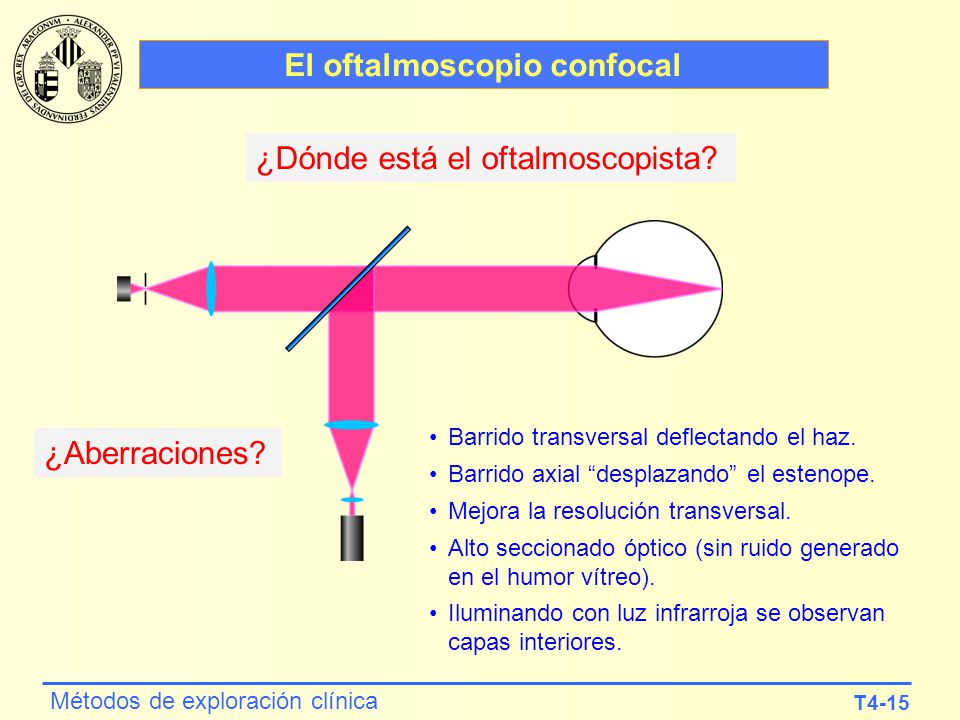

¿Dónde está el oftalmoscopista? Barrido transversal deflectando el haz. Barrido axial “desplazando” el estenope. Mejora la resolución transversal. Alto seccionado óptico (sin ruido generado en el humor vítreo). Iluminando con luz infrarroja se observan capas interiores. ¿Aberraciones?

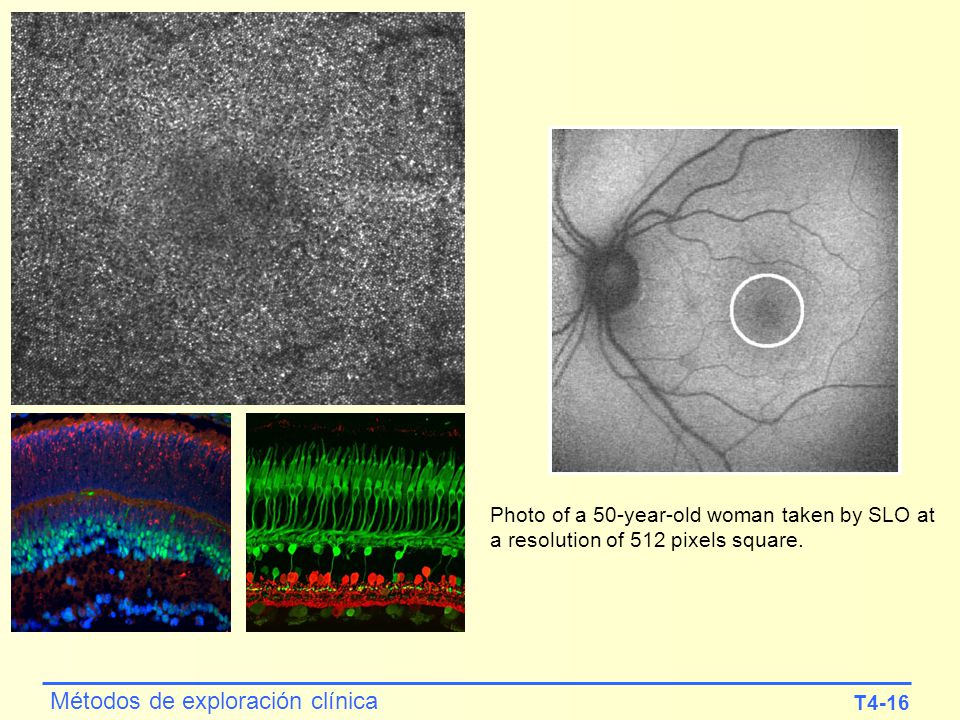

16 Photo of a 50-year-old woman taken by SLO at a resolution of 512 pixels square.

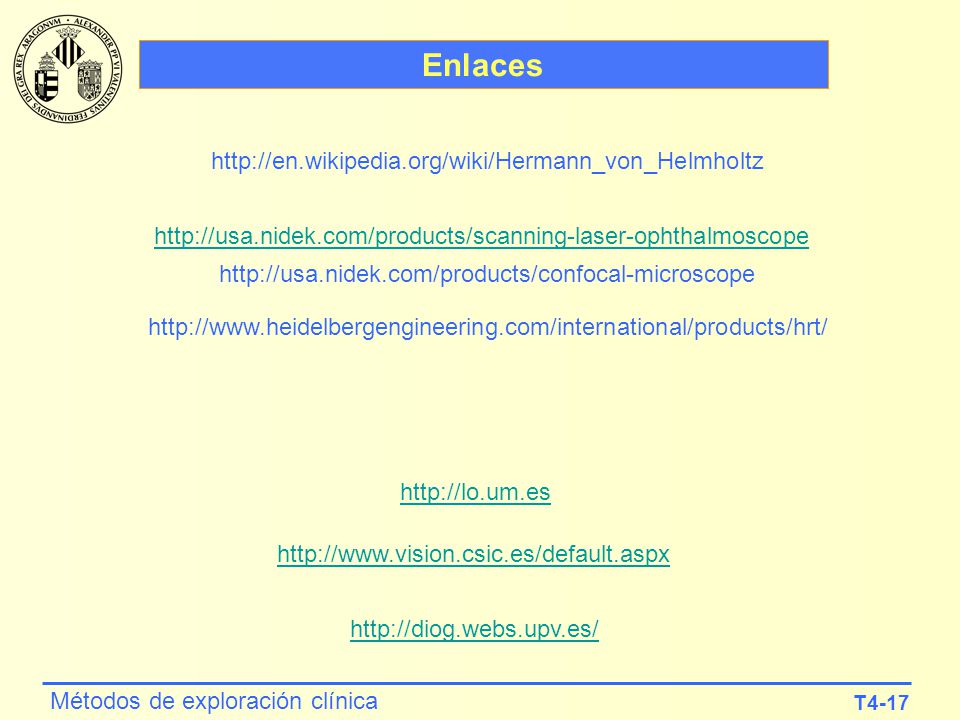

17 Enlaces http://en.wikipedia.org/wiki/Hermann_von_Helmholtz
