1 Máquinas_Eléctricas Prof. Andrés Díaz PhD

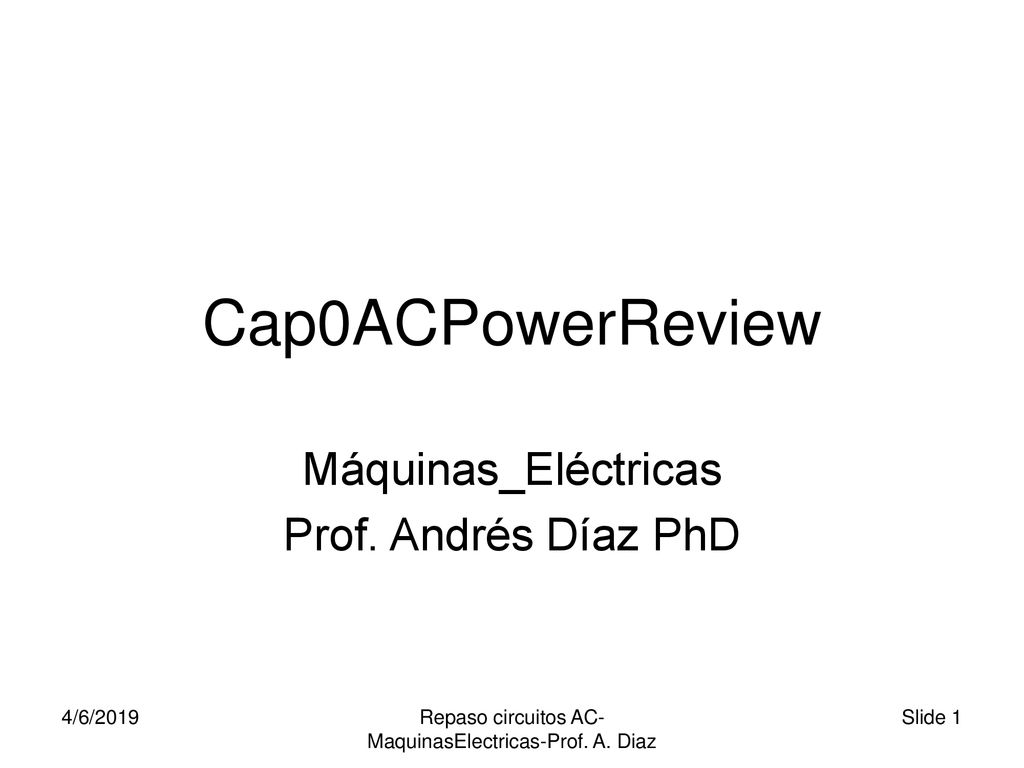

Cap0ACPowerReview Máquinas_Eléctricas Prof. Andrés Díaz PhD 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

2 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

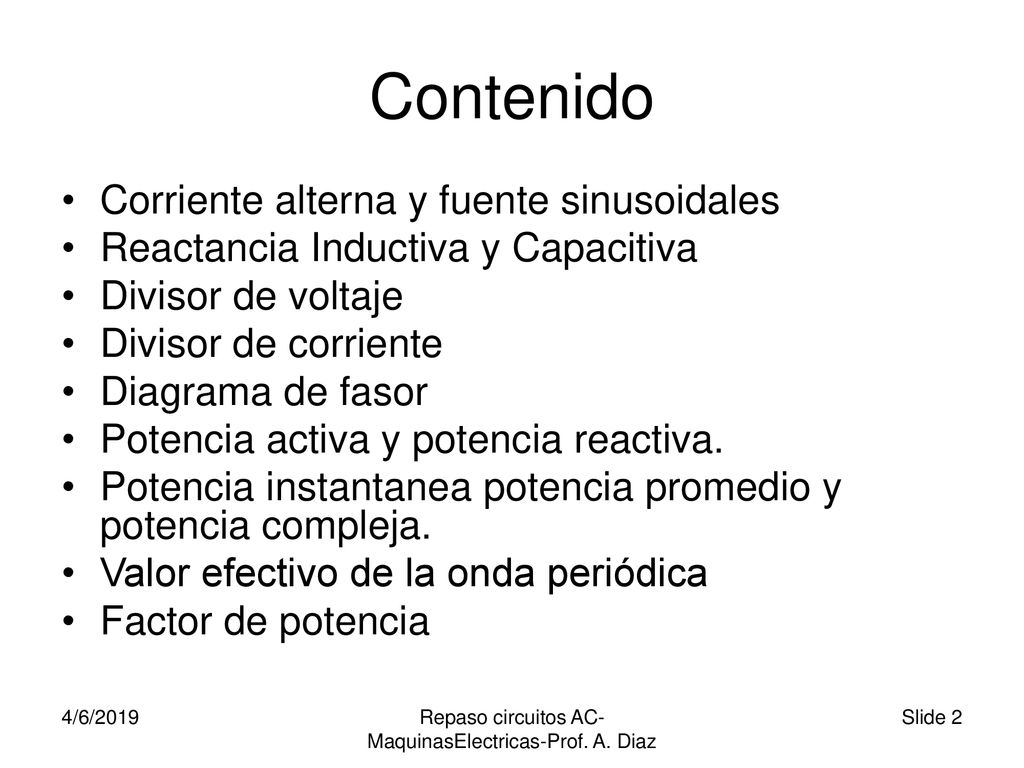

Contenido Corriente alterna y fuente sinusoidales Reactancia Inductiva y Capacitiva Divisor de voltaje Divisor de corriente Diagrama de fasor Potencia activa y potencia reactiva. Potencia instantanea potencia promedio y potencia compleja. Valor efectivo de la onda periódica Factor de potencia 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

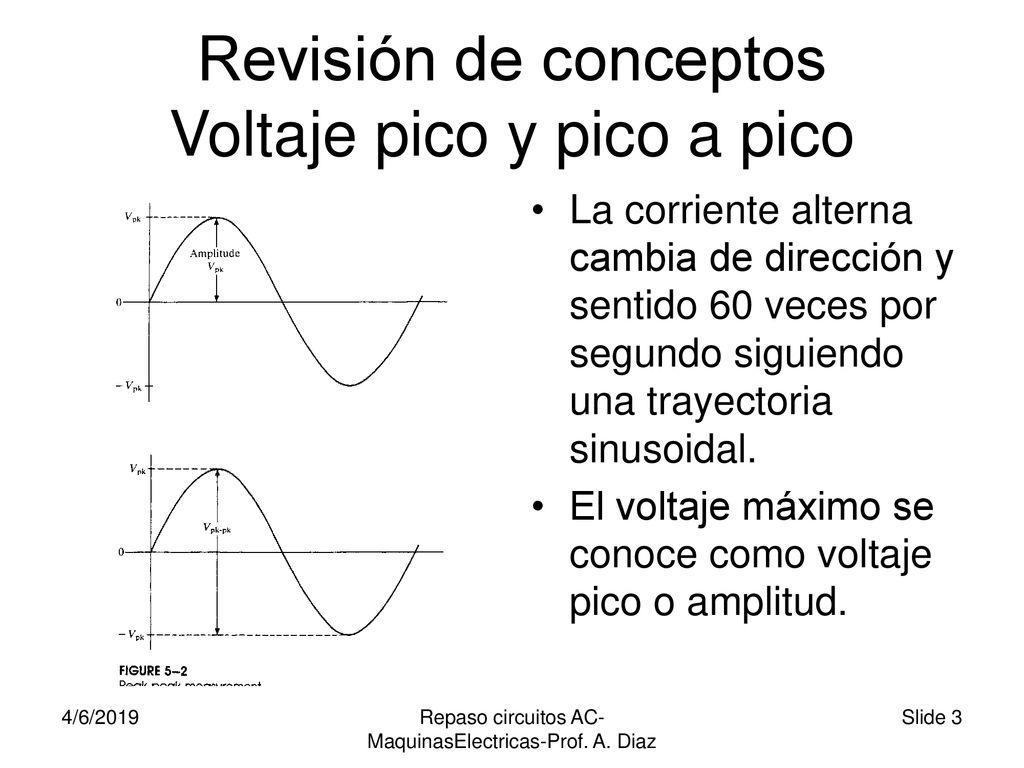

3 Revisión de conceptos Voltaje pico y pico a pico
La corriente alterna cambia de dirección y sentido 60 veces por segundo siguiendo una trayectoria sinusoidal. El voltaje máximo se conoce como voltaje pico o amplitud. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

4 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz
Voltaje RMS Es el voltaje que representa la potencia disipada por el en una resistencia. En otra palabra es el valor de voltaje que se puede usar directamente en la formula de potencia 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

5 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

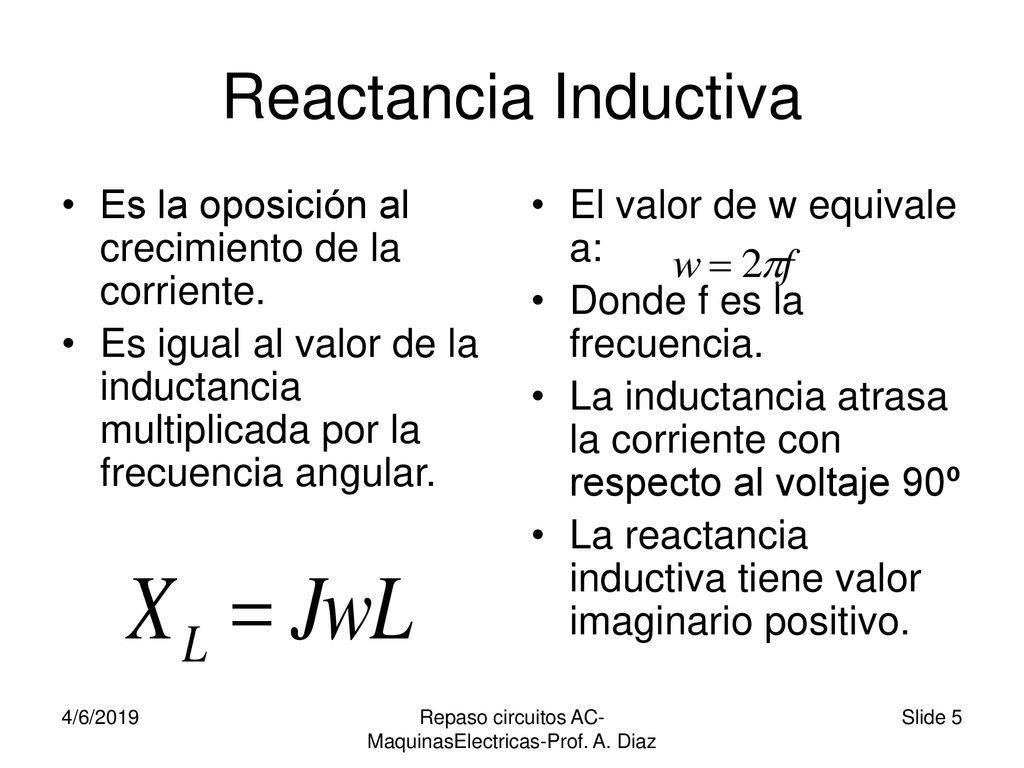

Reactancia Inductiva Es la oposición al crecimiento de la corriente. Es igual al valor de la inductancia multiplicada por la frecuencia angular. El valor de w equivale a: Donde f es la frecuencia. La inductancia atrasa la corriente con respecto al voltaje 90º La reactancia inductiva tiene valor imaginario positivo. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

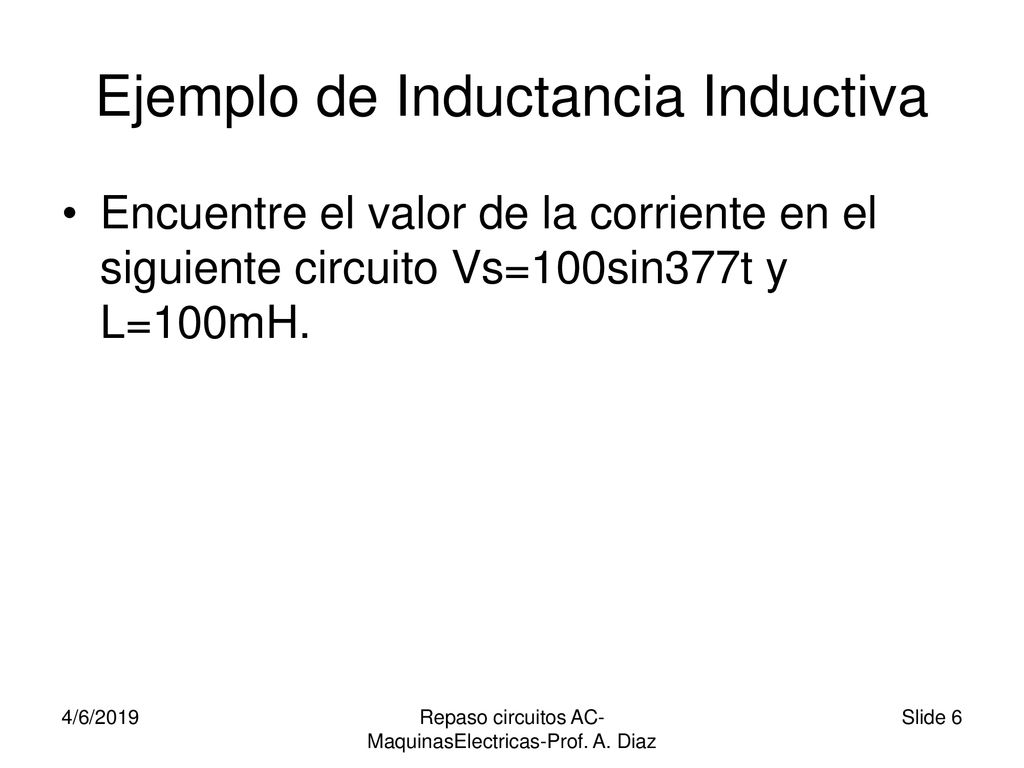

6 Ejemplo de Inductancia Inductiva
Encuentre el valor de la corriente en el siguiente circuito Vs=100sin377t y L=100mH. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

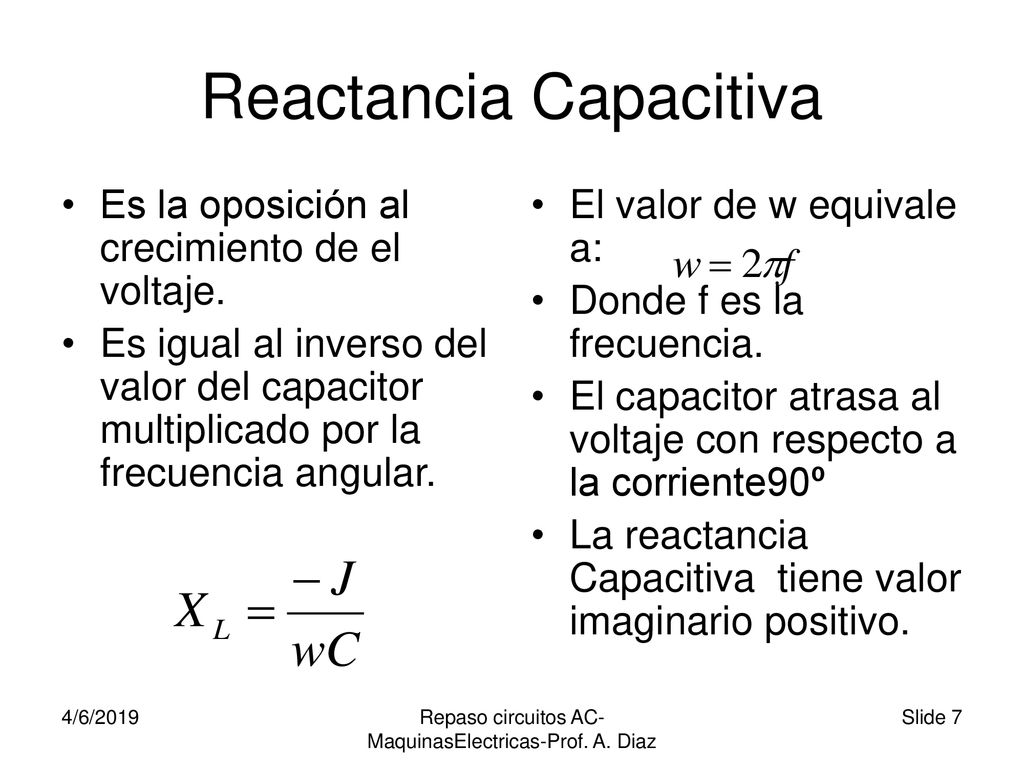

7 Reactancia Capacitiva
Es la oposición al crecimiento de el voltaje. Es igual al inverso del valor del capacitor multiplicado por la frecuencia angular. El valor de w equivale a: Donde f es la frecuencia. El capacitor atrasa al voltaje con respecto a la corriente90º La reactancia Capacitiva tiene valor imaginario positivo. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

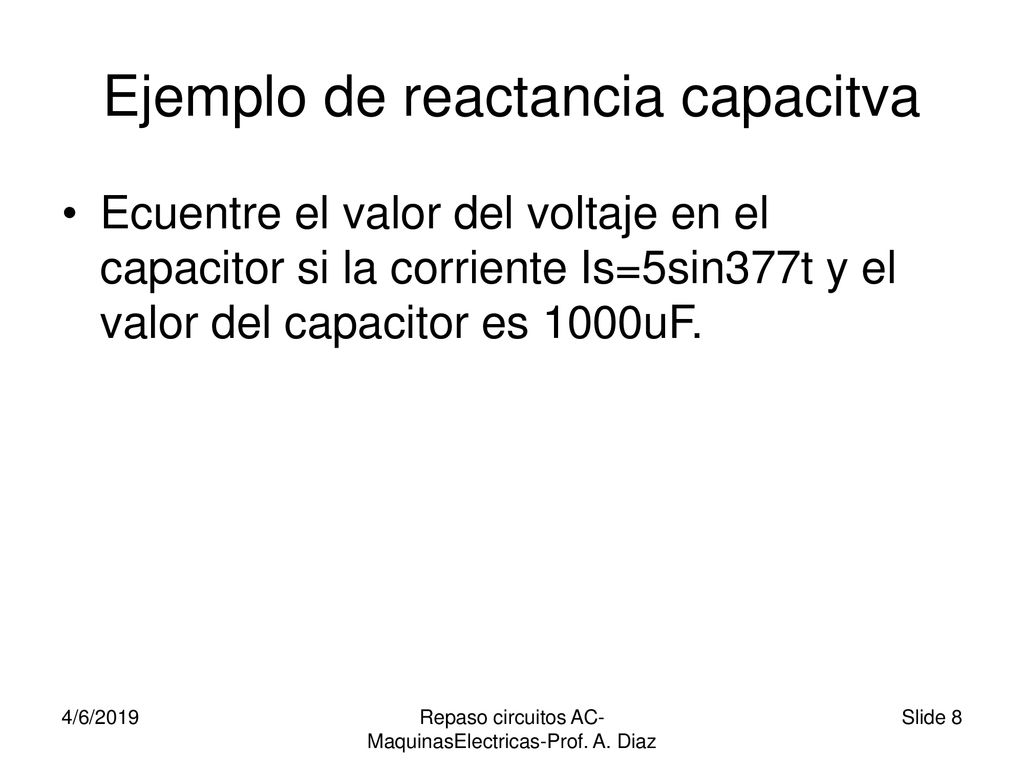

8 Ejemplo de reactancia capacitva
Ecuentre el valor del voltaje en el capacitor si la corriente Is=5sin377t y el valor del capacitor es 1000uF. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

9 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

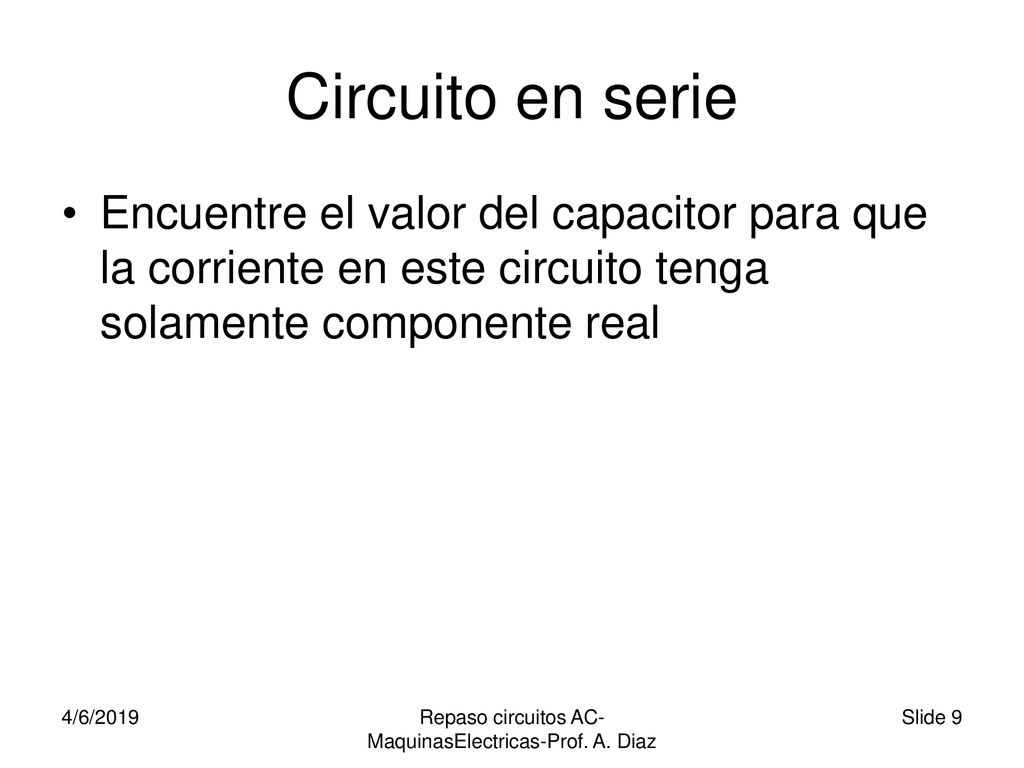

Circuito en serie Encuentre el valor del capacitor para que la corriente en este circuito tenga solamente componente real 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

10 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

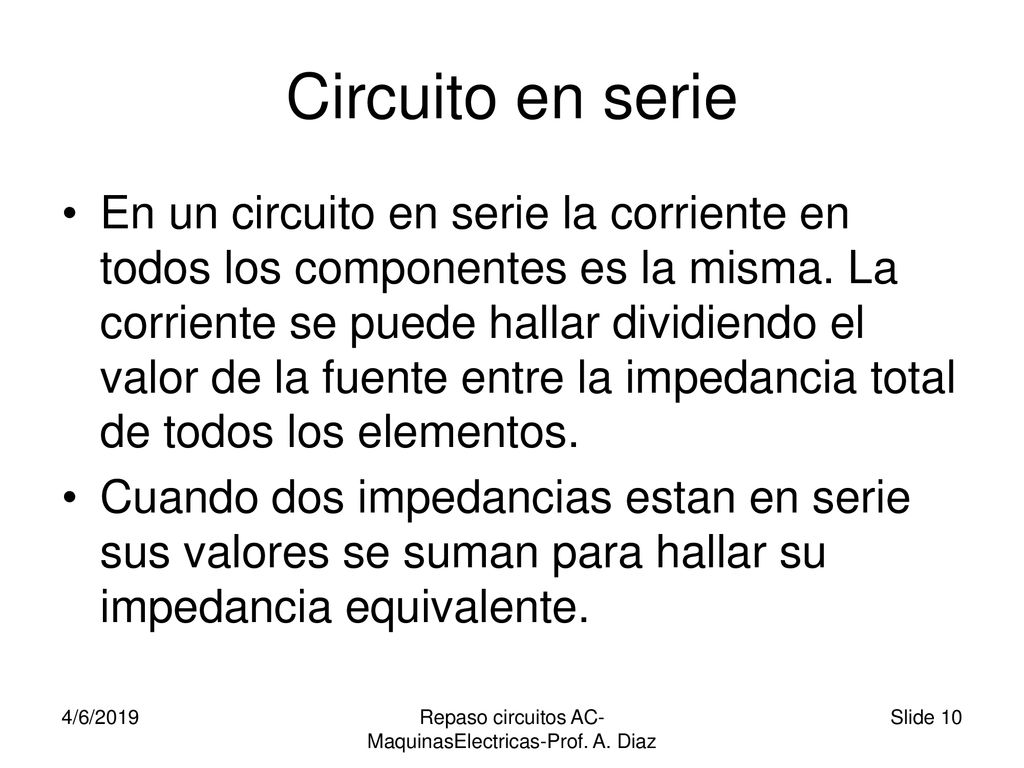

Circuito en serie En un circuito en serie la corriente en todos los componentes es la misma. La corriente se puede hallar dividiendo el valor de la fuente entre la impedancia total de todos los elementos. Cuando dos impedancias estan en serie sus valores se suman para hallar su impedancia equivalente. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

11 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

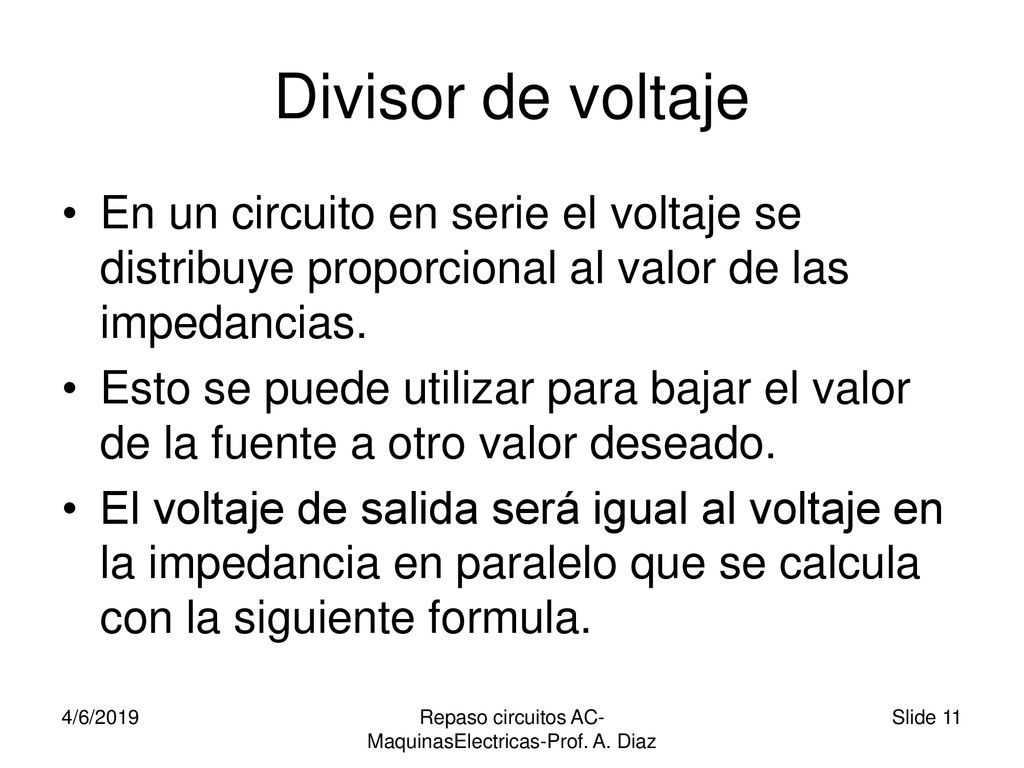

Divisor de voltaje En un circuito en serie el voltaje se distribuye proporcional al valor de las impedancias. Esto se puede utilizar para bajar el valor de la fuente a otro valor deseado. El voltaje de salida será igual al voltaje en la impedancia en paralelo que se calcula con la siguiente formula. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

12 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

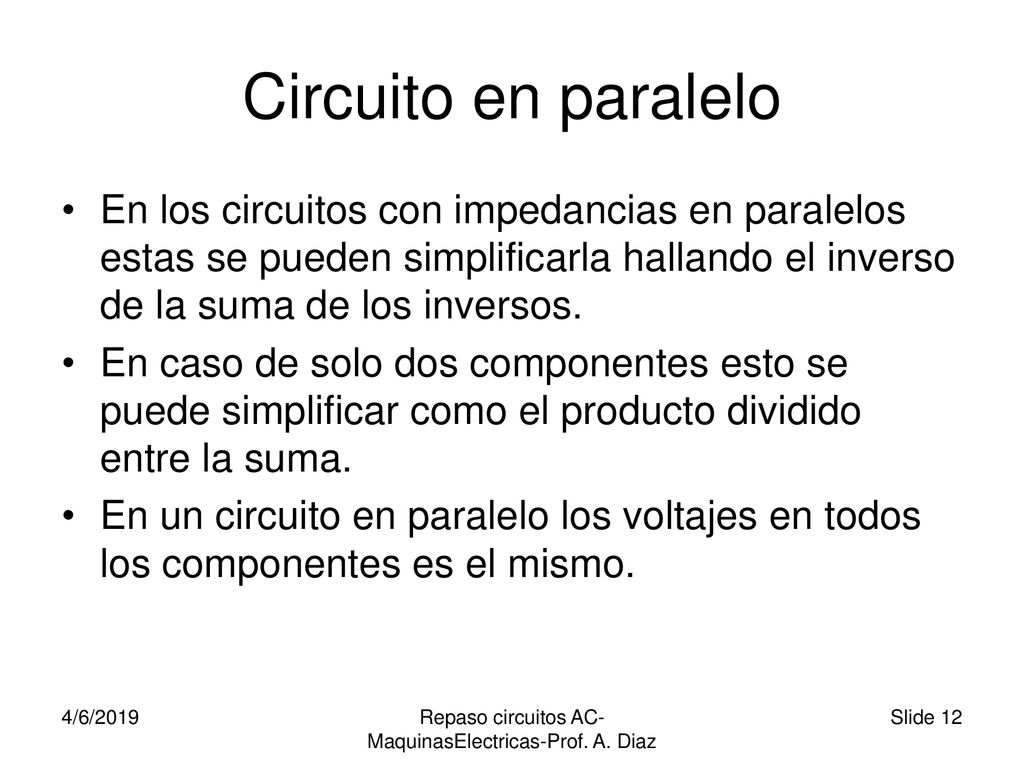

Circuito en paralelo En los circuitos con impedancias en paralelos estas se pueden simplificarla hallando el inverso de la suma de los inversos. En caso de solo dos componentes esto se puede simplificar como el producto dividido entre la suma. En un circuito en paralelo los voltajes en todos los componentes es el mismo. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

13 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

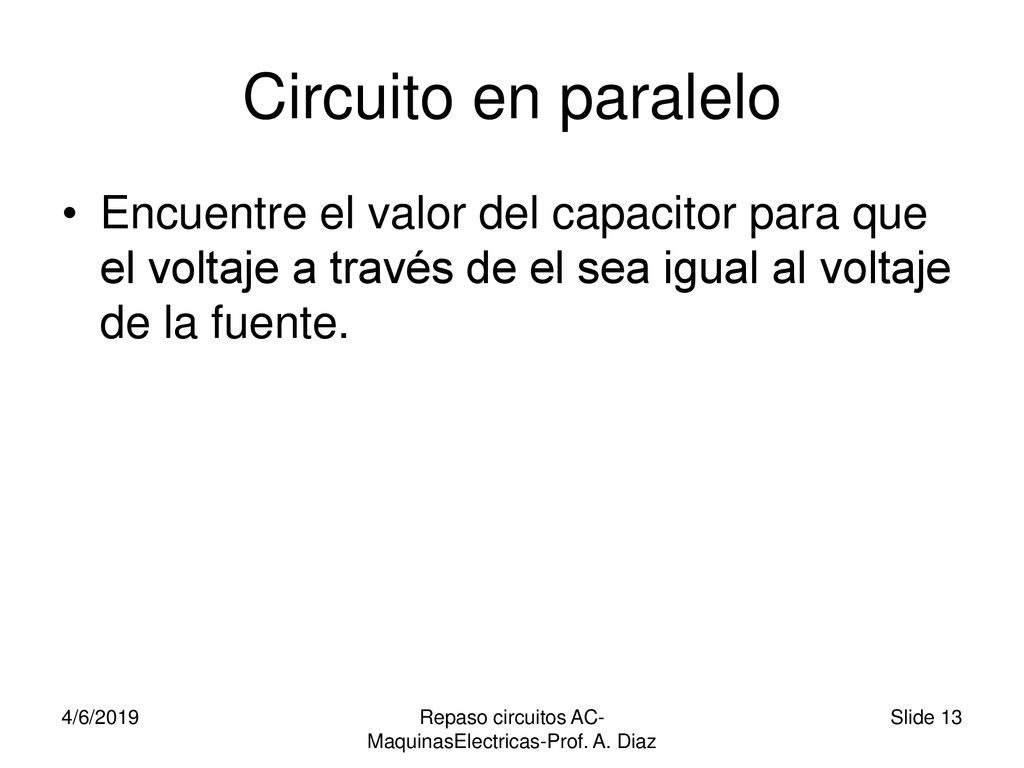

Circuito en paralelo Encuentre el valor del capacitor para que el voltaje a través de el sea igual al voltaje de la fuente. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

14 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

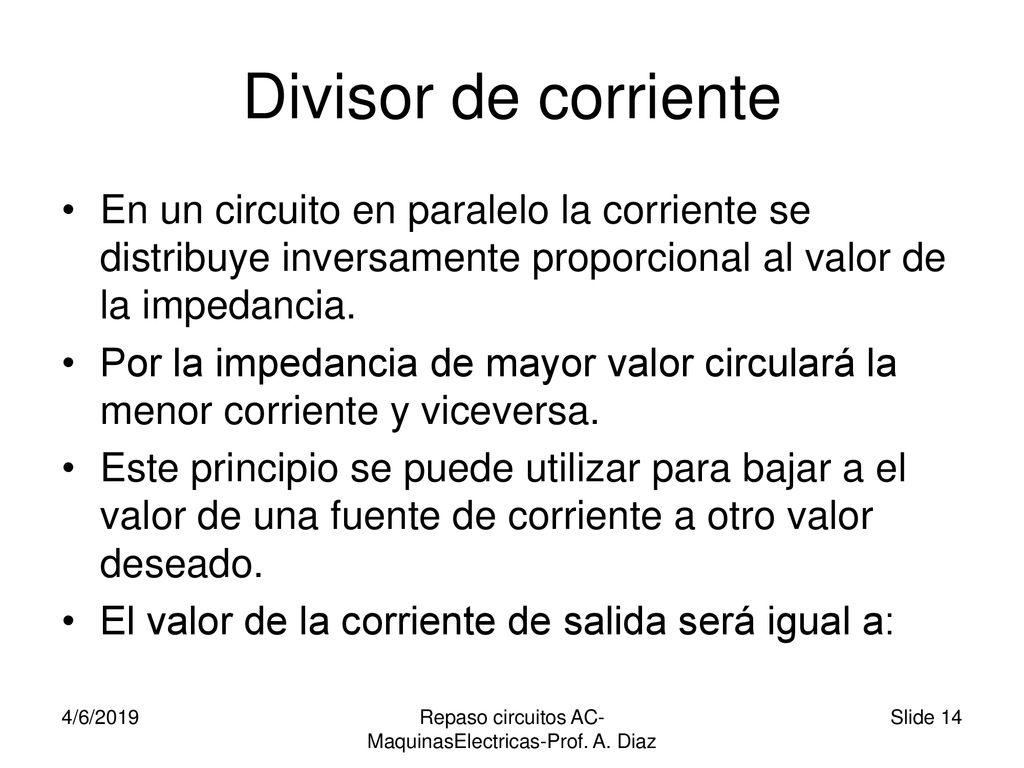

Divisor de corriente En un circuito en paralelo la corriente se distribuye inversamente proporcional al valor de la impedancia. Por la impedancia de mayor valor circulará la menor corriente y viceversa. Este principio se puede utilizar para bajar a el valor de una fuente de corriente a otro valor deseado. El valor de la corriente de salida será igual a: 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

15 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz

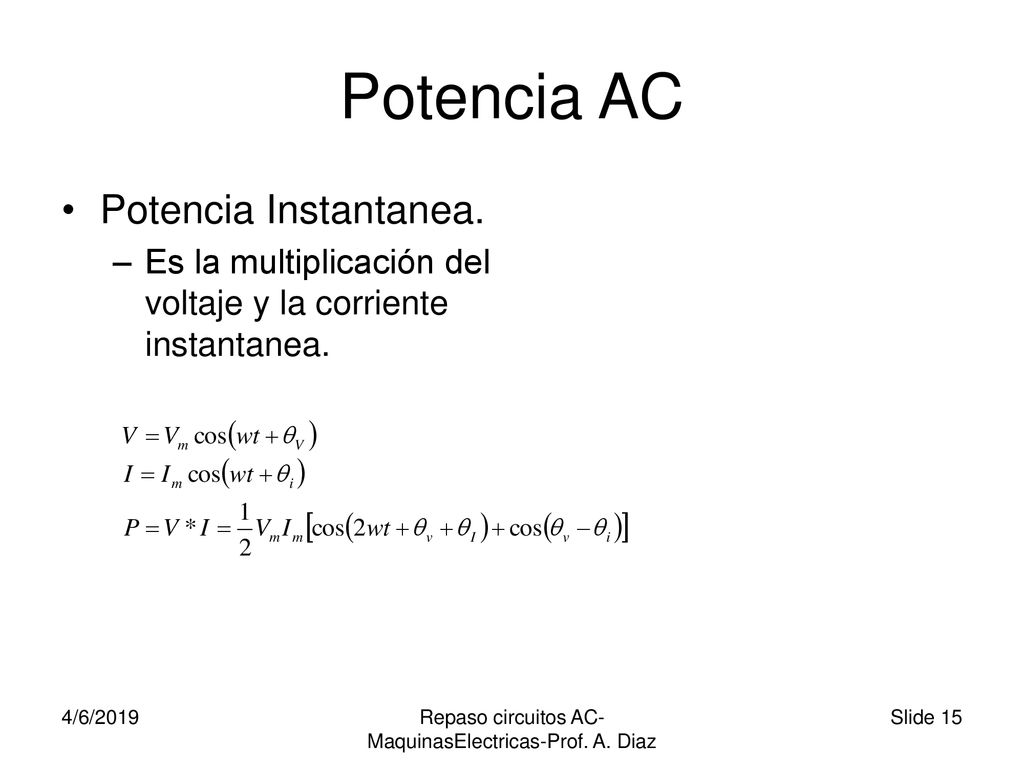

Potencia AC Potencia Instantanea. Es la multiplicación del voltaje y la corriente instantanea. 4/6/2019 Repaso circuitos AC-MaquinasElectricas-Prof. A. Diaz
