1 Servicios Web – REGAFI

2

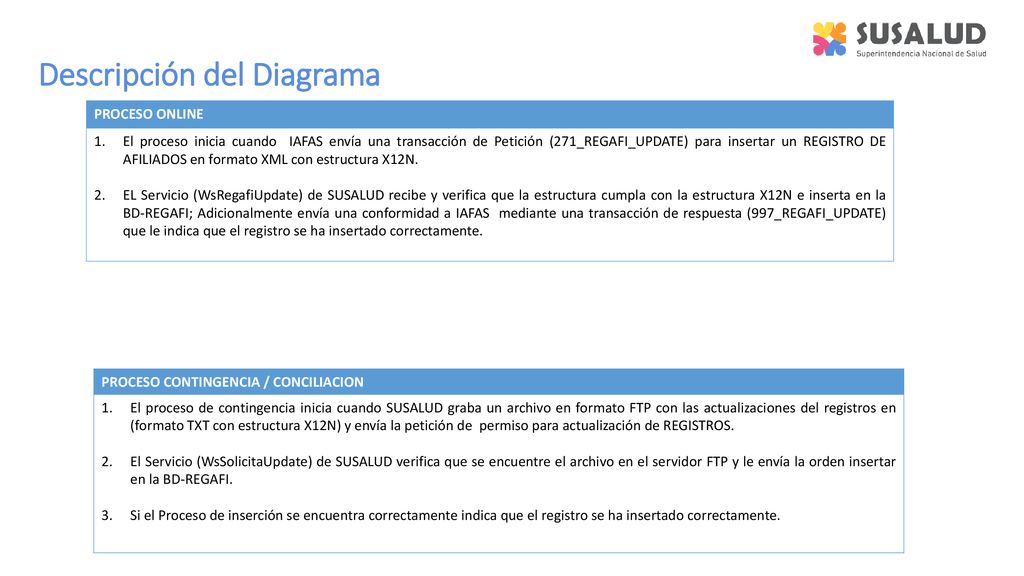

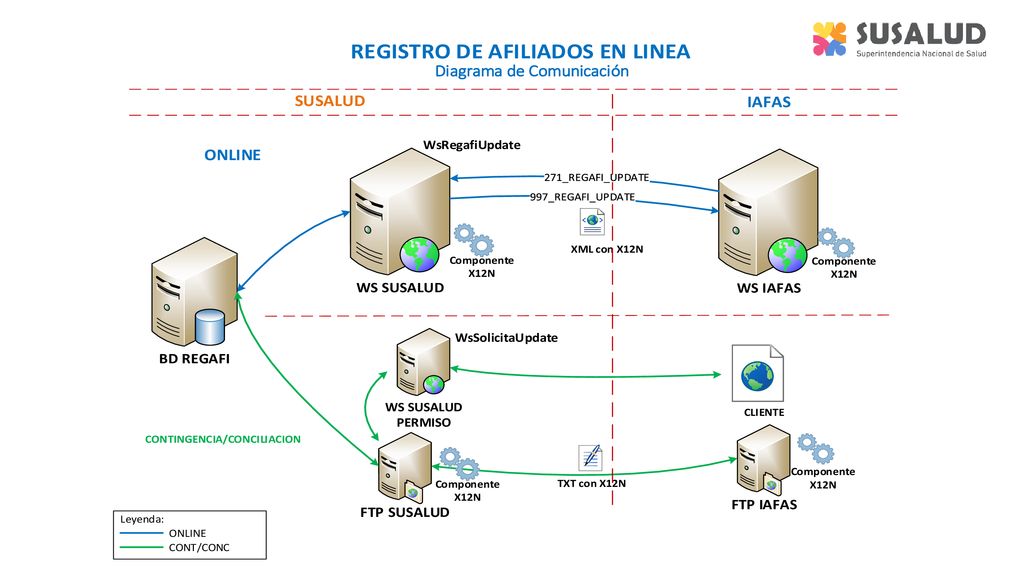

3 Descripción del Diagrama
PROCESO ONLINE El proceso inicia cuando IAFAS envía una transacción de Petición (271_REGAFI_UPDATE) para insertar un REGISTRO DE AFILIADOS en formato XML con estructura X12N. EL Servicio (WsRegafiUpdate) de SUSALUD recibe y verifica que la estructura cumpla con la estructura X12N e inserta en la BD-REGAFI; Adicionalmente envía una conformidad a IAFAS mediante una transacción de respuesta (997_REGAFI_UPDATE) que le indica que el registro se ha insertado correctamente. PROCESO CONTINGENCIA / CONCILIACION El proceso de contingencia inicia cuando SUSALUD graba un archivo en formato FTP con las actualizaciones del registros en (formato TXT con estructura X12N) y envía la petición de permiso para actualización de REGISTROS. El Servicio (WsSolicitaUpdate) de SUSALUD verifica que se encuentre el archivo en el servidor FTP y le envía la orden insertar en la BD-REGAFI. Si el Proceso de inserción se encuentra correctamente indica que el registro se ha insertado correctamente.

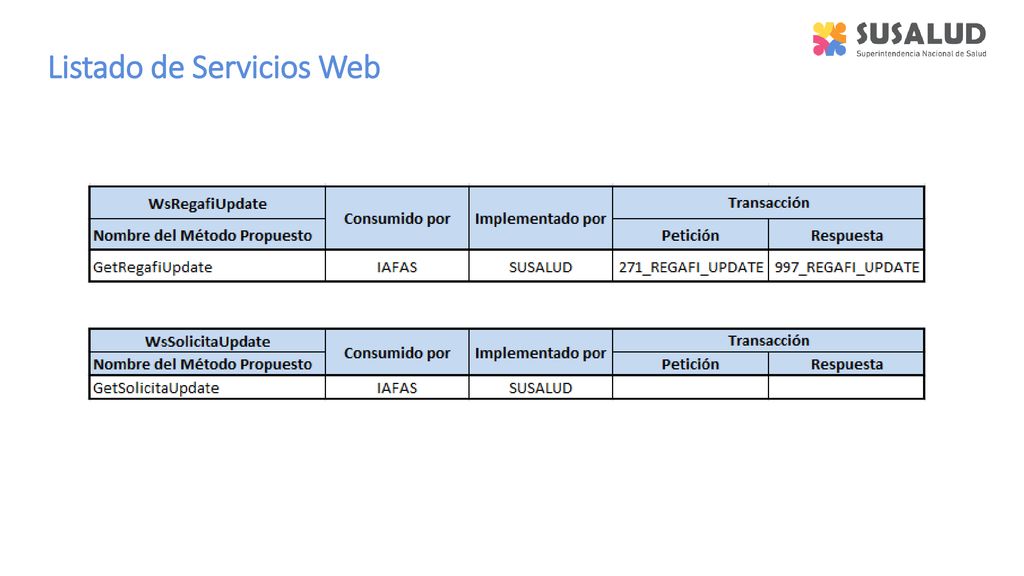

4 Listado de Servicios Web

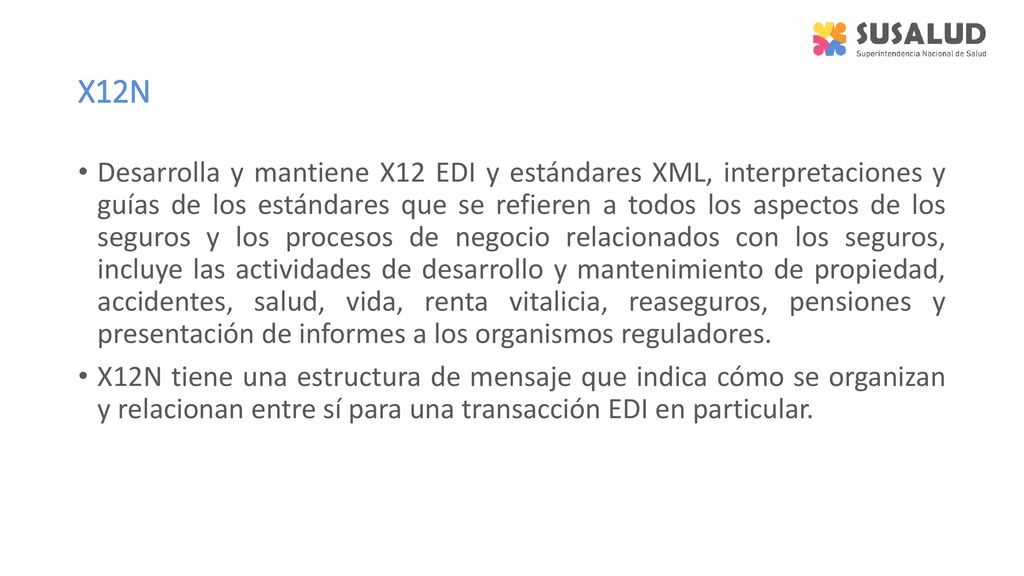

5 X12N Desarrolla y mantiene X12 EDI y estándares XML, interpretaciones y guías de los estándares que se refieren a todos los aspectos de los seguros y los procesos de negocio relacionados con los seguros, incluye las actividades de desarrollo y mantenimiento de propiedad, accidentes, salud, vida, renta vitalicia, reaseguros, pensiones y presentación de informes a los organismos reguladores. X12N tiene una estructura de mensaje que indica cómo se organizan y relacionan entre sí para una transacción EDI en particular.

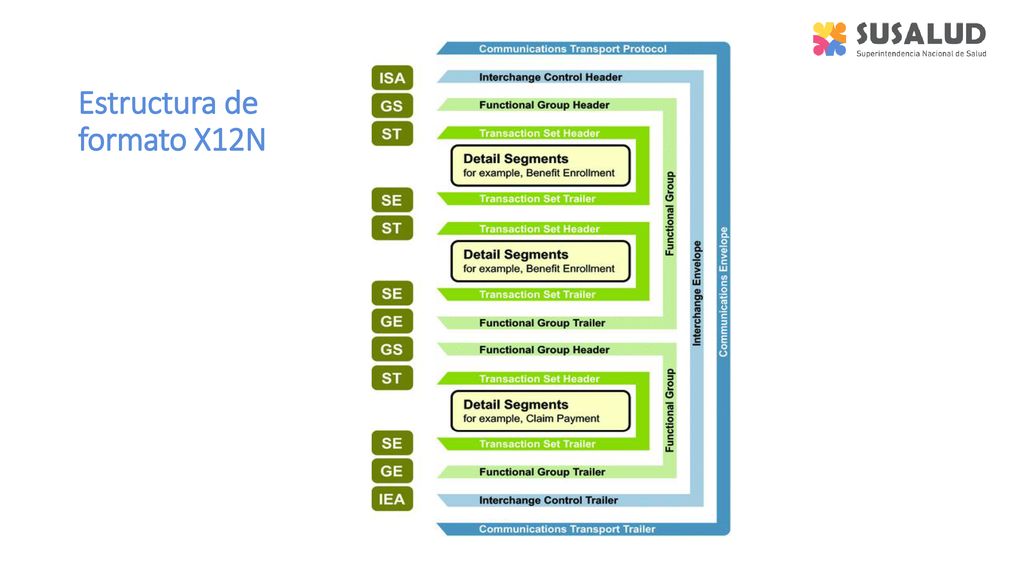

6 Estructura de formato X12N

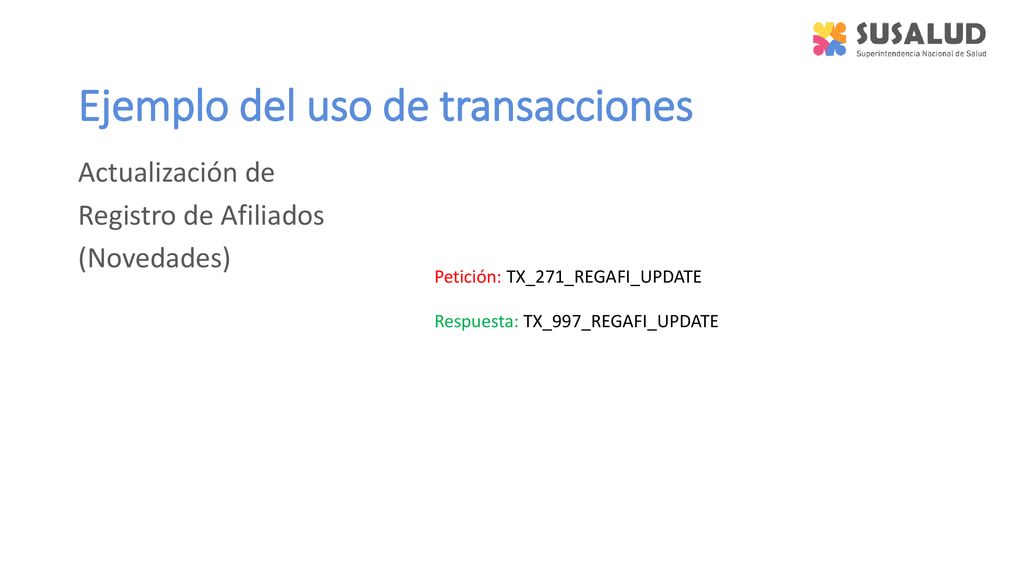

7 Ejemplo del uso de transacciones
Actualización de Registro de Afiliados (Novedades) Petición: TX_271_REGAFI_UPDATE Respuesta: TX_997_REGAFI_UPDATE

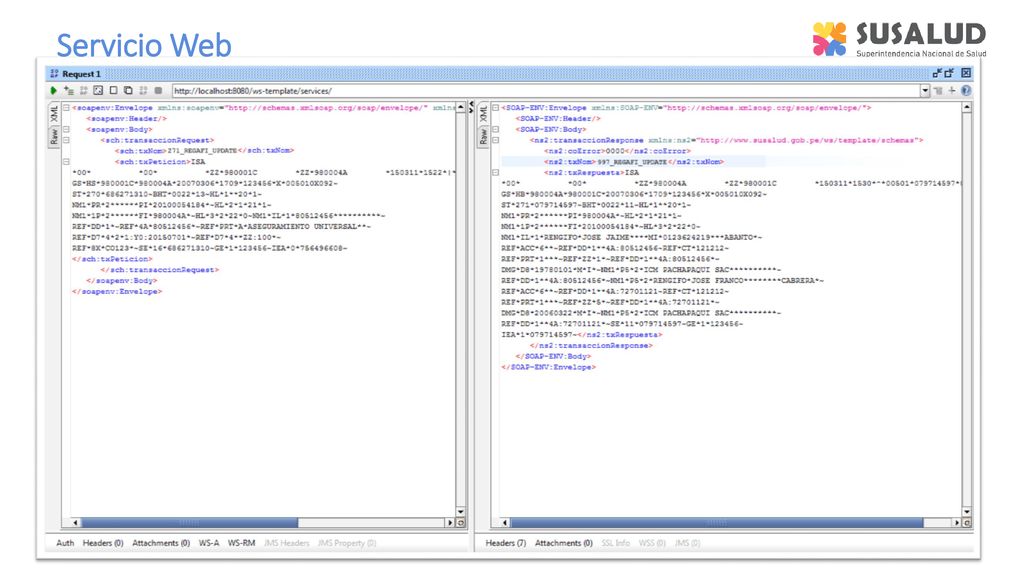

8 Servicio Web

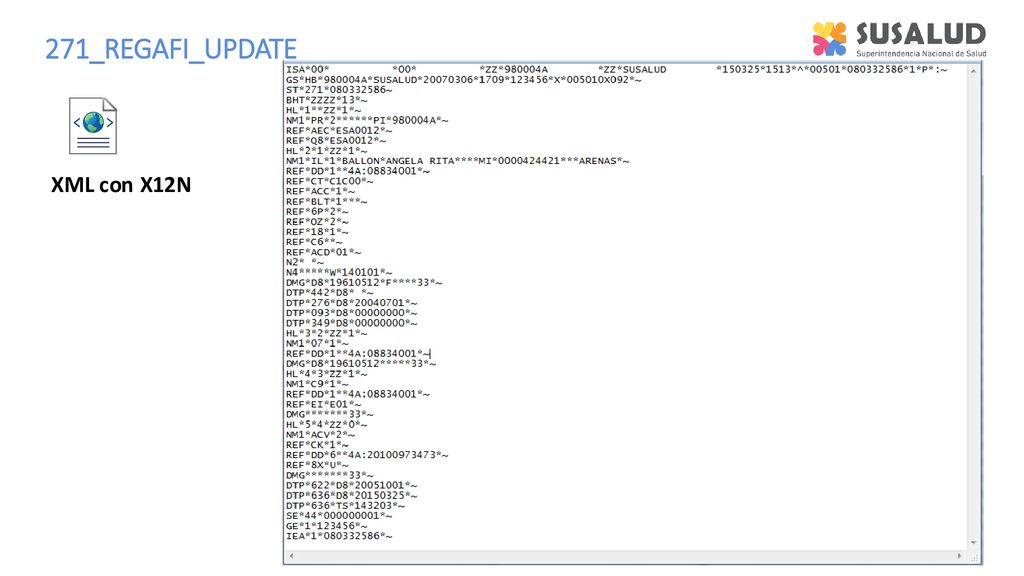

9 271_REGAFI_UPDATE

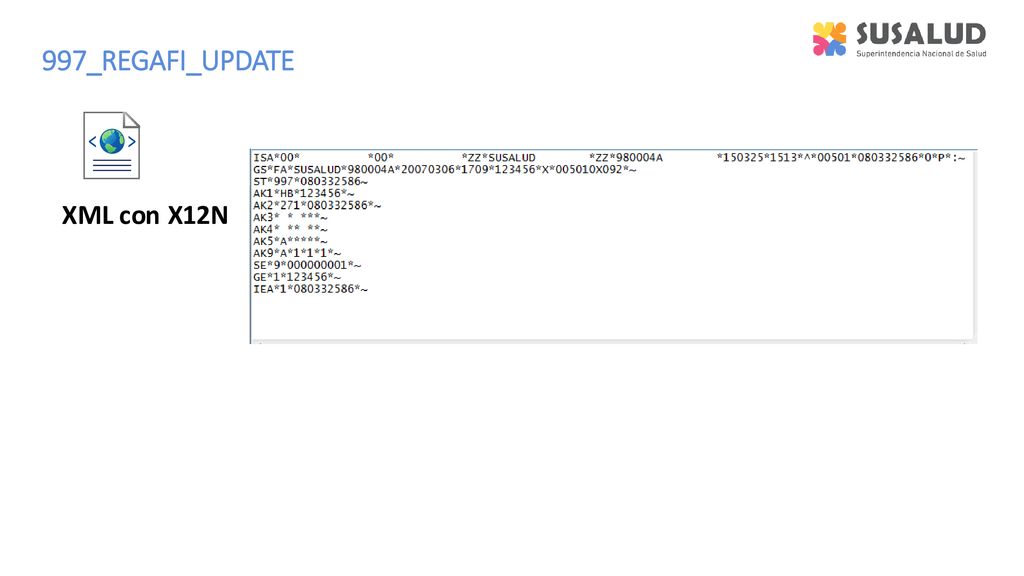

10 997_REGAFI_UPDATE

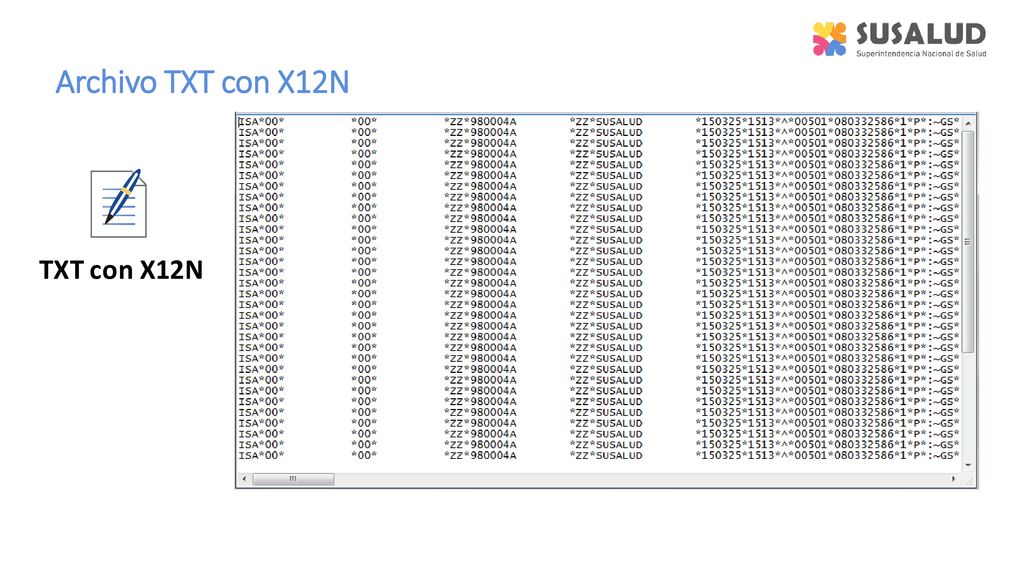

11 Archivo TXT con X12N
