“Construyendo el Internet de las Cosas con Raspberry Pi”

Presentación del tema: "“Construyendo el Internet de las Cosas con Raspberry Pi”"— Transcripción de la presentación:

1 “Construyendo el Internet de las Cosas con Raspberry Pi”
Rogelio Ferreira Escutia

2 Data is the new oil! Clive Humby

3 Contenido de la Conferencia
1) Tendencias 2) Internet de las Cosas 3) Raspberry Pi 4) Proyectos de IoT 5) Conclusiones

4 1) Tendencias

5 ¿Cómo ha avanzado la tecnología?

6 Hace algunos ayeres... Computadora HAL 9000 en la película de “2001 Odisea del espacio” (1968): 6

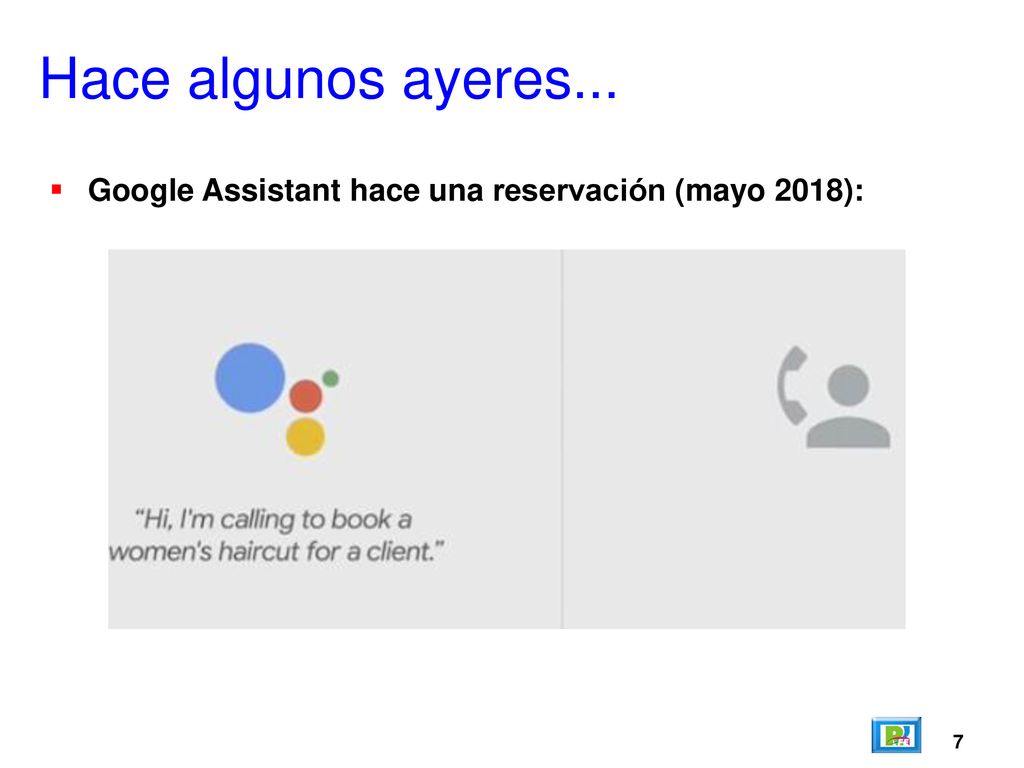

7 Hace algunos ayeres... Google Assistant hace una reservación (mayo 2018): 7

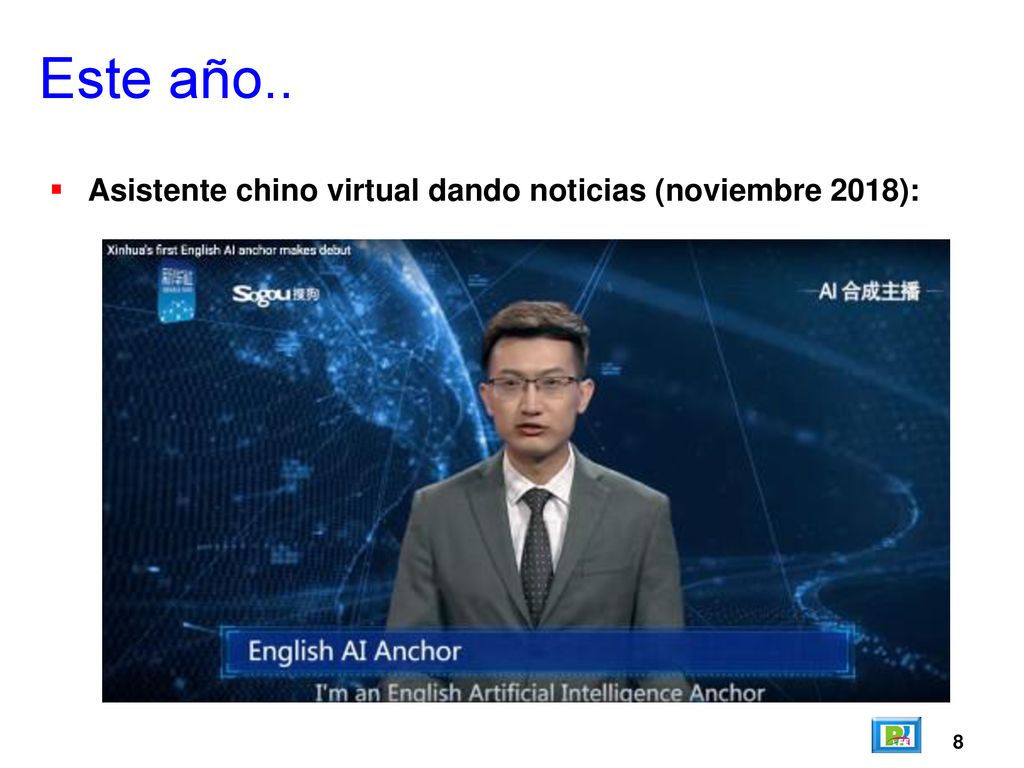

8 Este año.. Asistente chino virtual dando noticias (noviembre 2018): 8

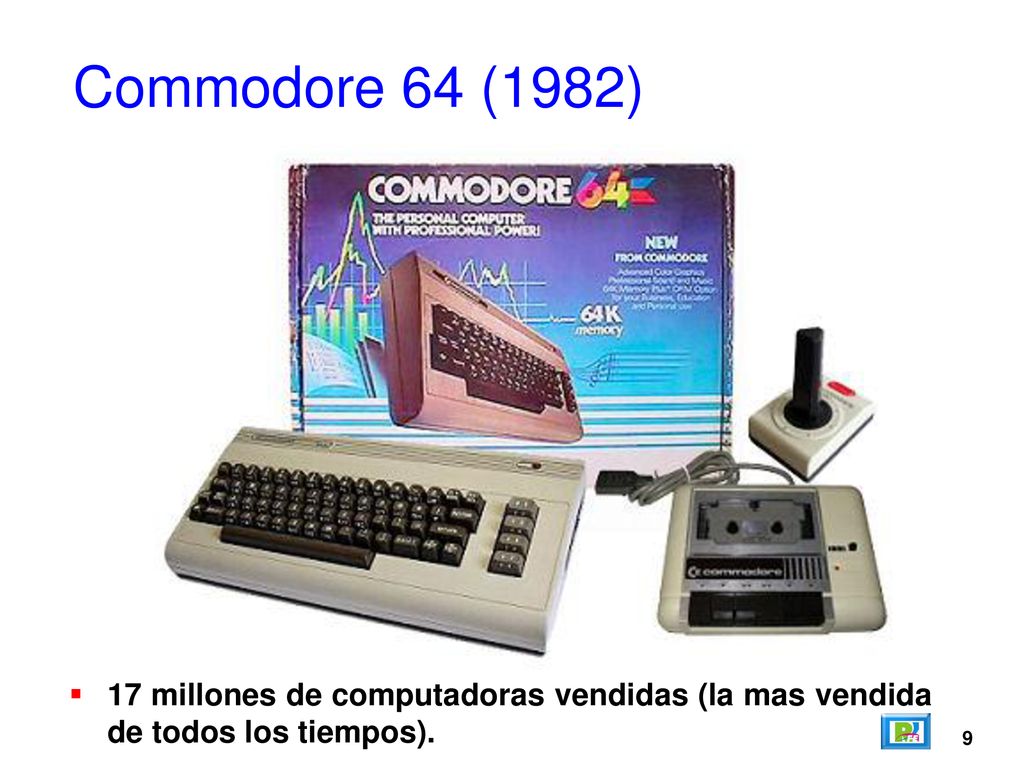

9 Commodore 64 (1982) 17 millones de computadoras vendidas (la mas vendida de todos los tiempos). 9

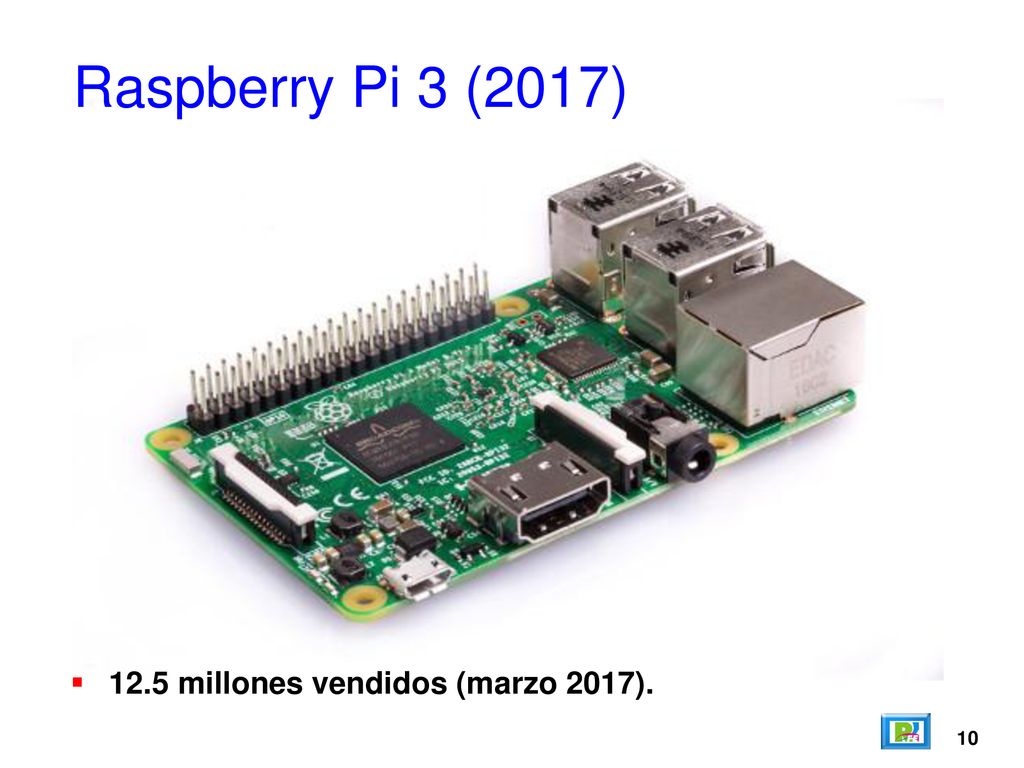

10 Raspberry Pi 3 (2017) 12.5 millones vendidos (marzo 2017). 10

11 de acuerdo a la tarjeta SD

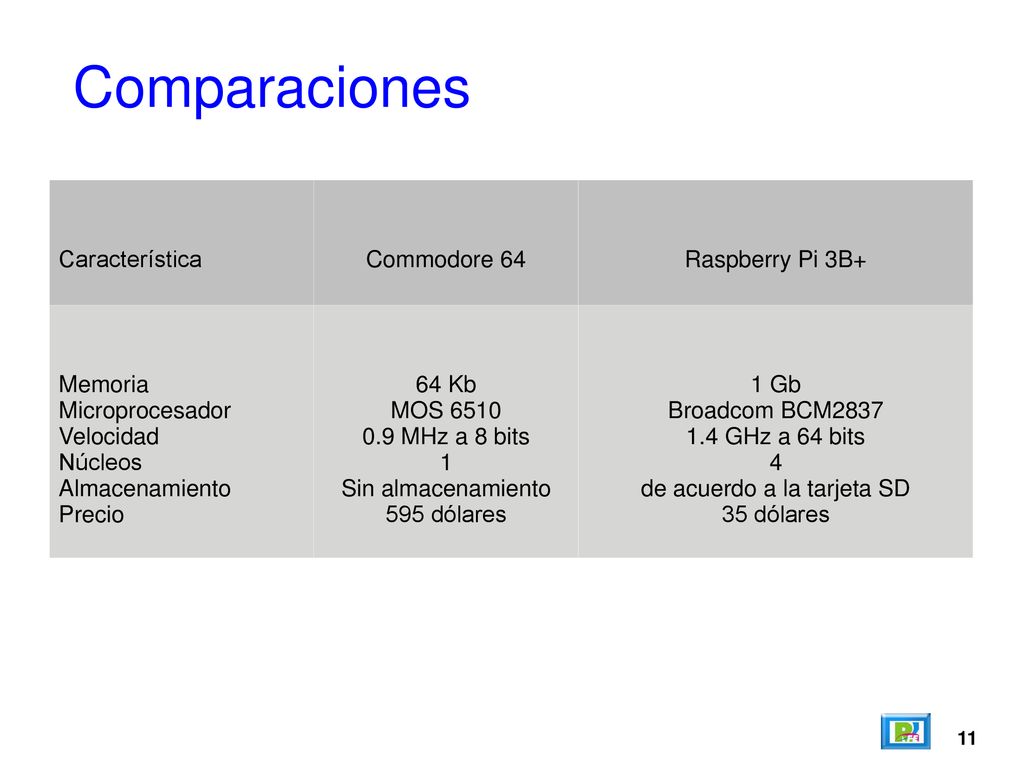

Comparaciones Característica Commodore 64 Raspberry Pi 3B+ Memoria Microprocesador Velocidad Núcleos Almacenamiento Precio 64 Kb MOS 6510 0.9 MHz a 8 bits 1 Sin almacenamiento 595 dólares 1 Gb Broadcom BCM2837 1.4 GHz a 64 bits 4 de acuerdo a la tarjeta SD 35 dólares 11

12 2) Internet de las Cosas

13 ¿Qué es el Internet de las cosas?

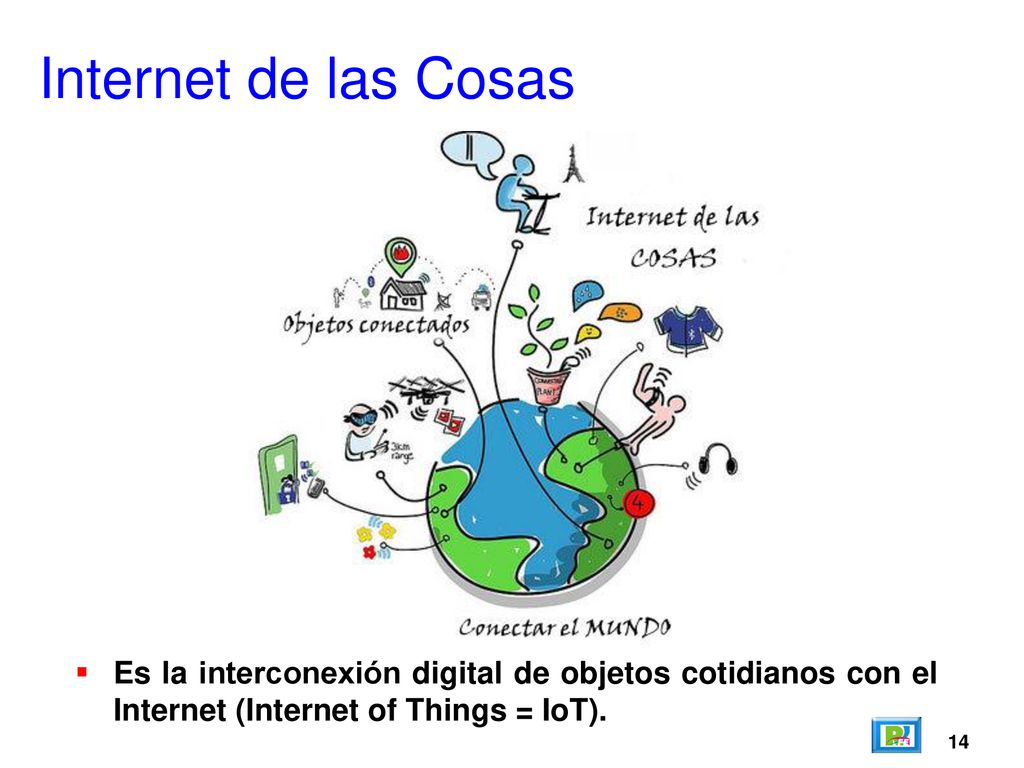

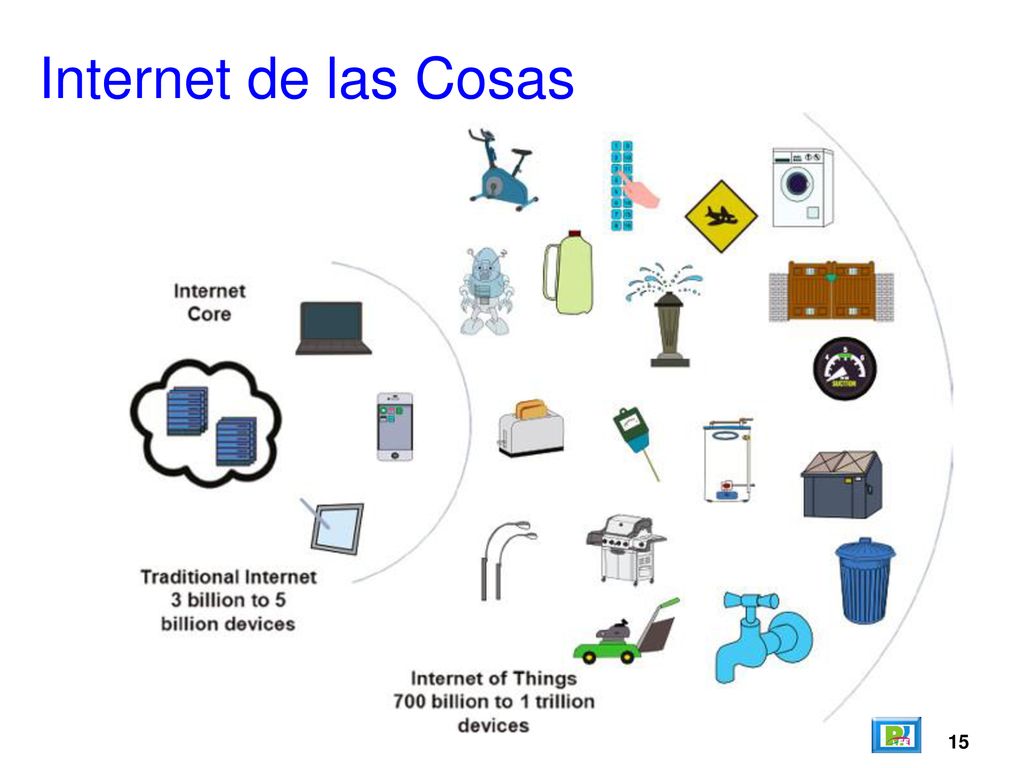

14 Internet de las Cosas Es la interconexión digital de objetos cotidianos con el Internet (Internet of Things = IoT). 14

15 Internet de las Cosas 15

16 ¿Cuántas cosas están conectadas a la Red?

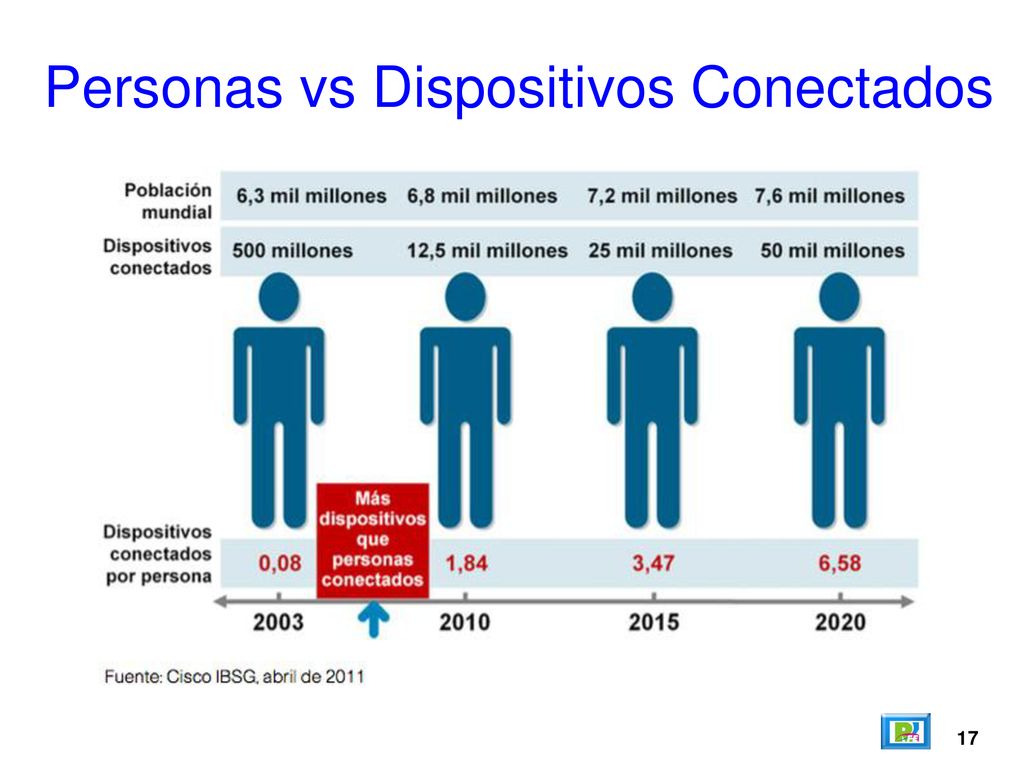

17 Personas vs Dispositivos Conectados
17

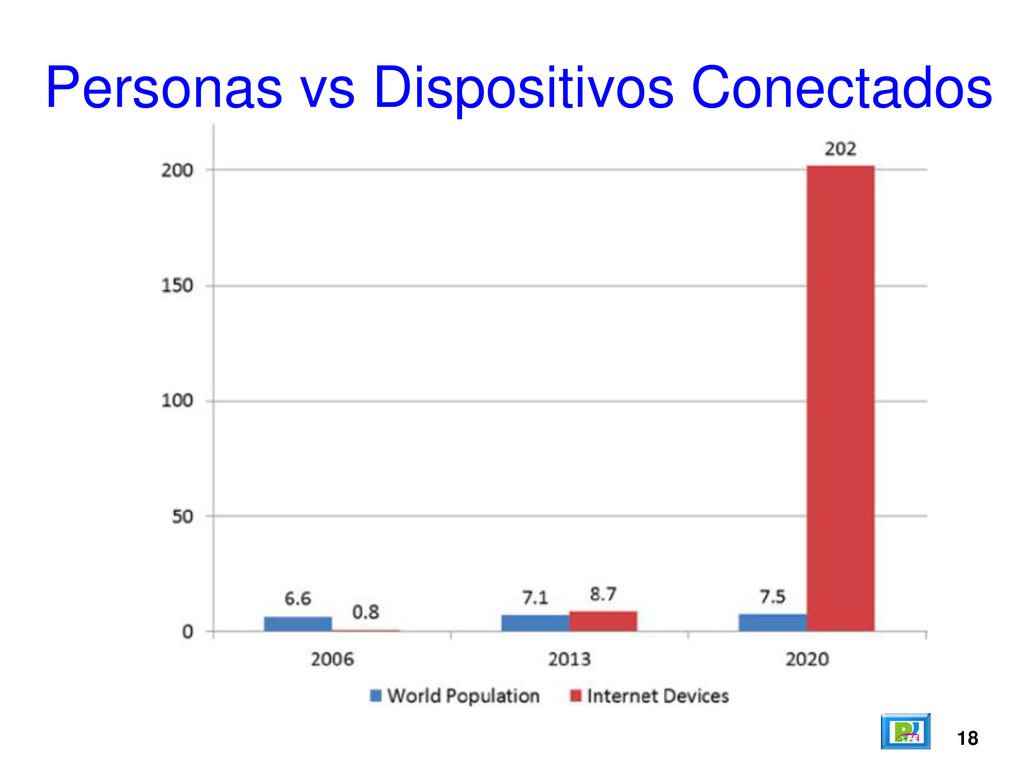

18 Personas vs Dispositivos Conectados
18

19 Internet y Big Data Cada cosa que se conecta a Internet
Internet está lleno de datos. Por lo tanto, cada cosa que conectamos es parte del Big Data. 19 “Big Data Now”, O'Reilly Media 2012

20 Crecimiento de los 2 últimos años
“90% de la información existente a lo largo del planeta en toda su historia se ha generado en los últimos dos años” Aitor Moren Responsable de Inteligencia Artificial de Ibermática 20 “Big Data”, informatica

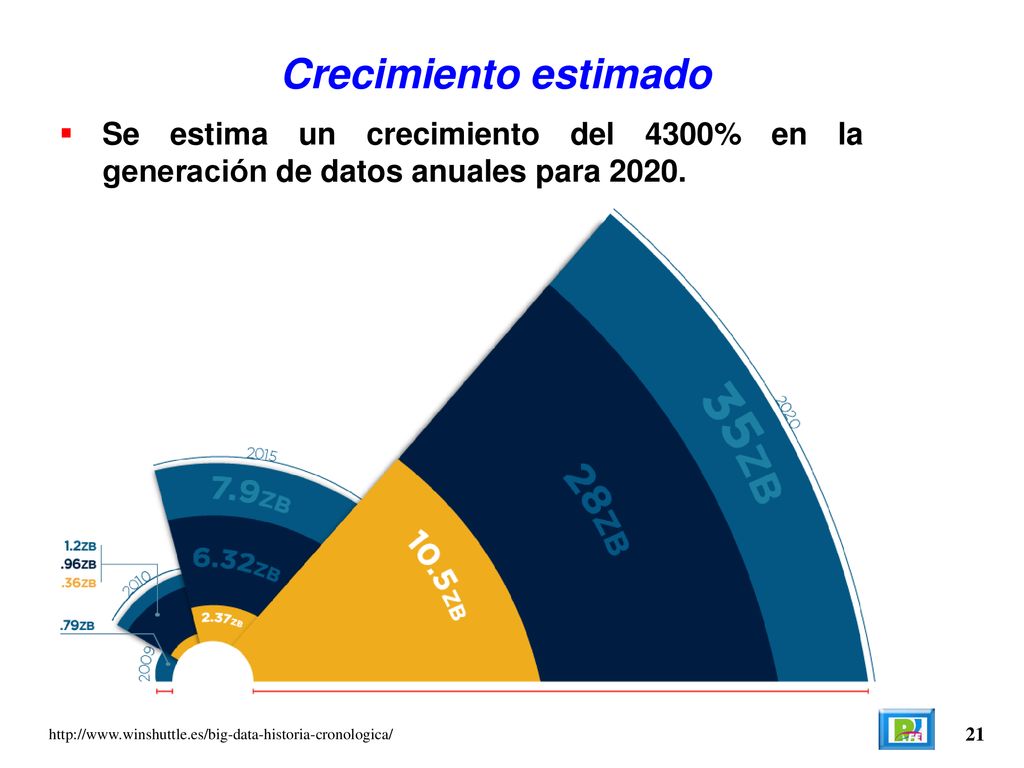

21 Crecimiento estimado Se estima un crecimiento del 4300% en la generación de datos anuales para 2020. 21

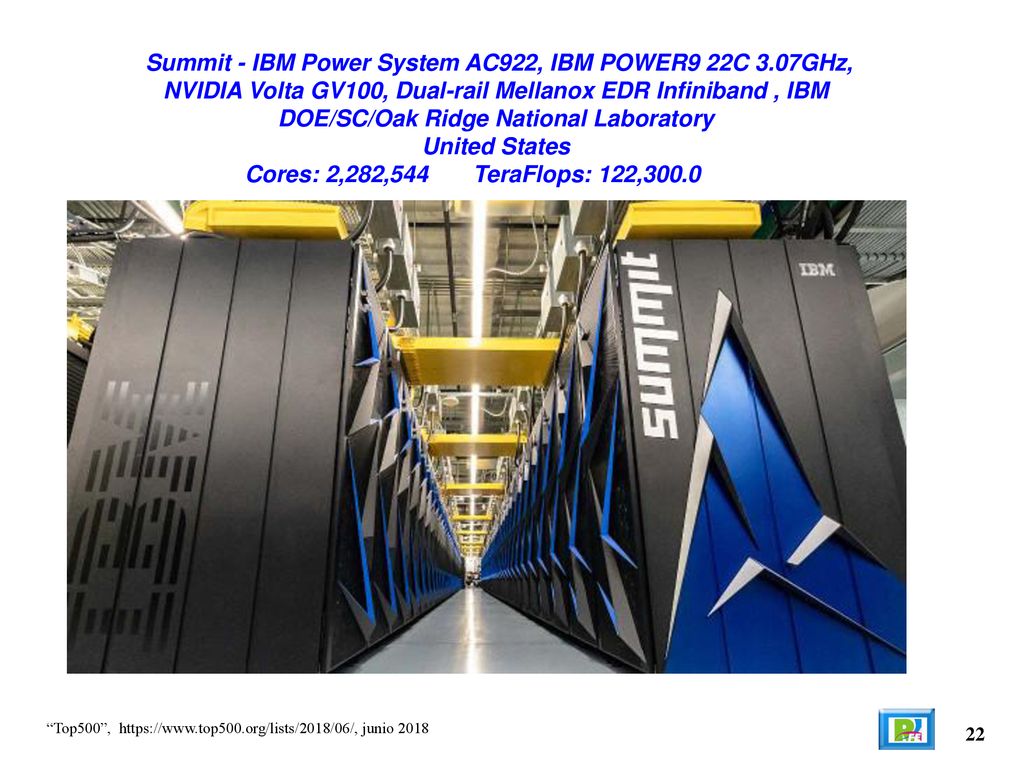

22 Summit - IBM Power System AC922, IBM POWER9 22C 3.07GHz,
NVIDIA Volta GV100, Dual-rail Mellanox EDR Infiniband , IBM DOE/SC/Oak Ridge National Laboratory United States Cores: 2,282,544 TeraFlops: 122,300.0 “Top500”, junio 2018 22

23 ¿Qué tipo de cosas están conectadas?

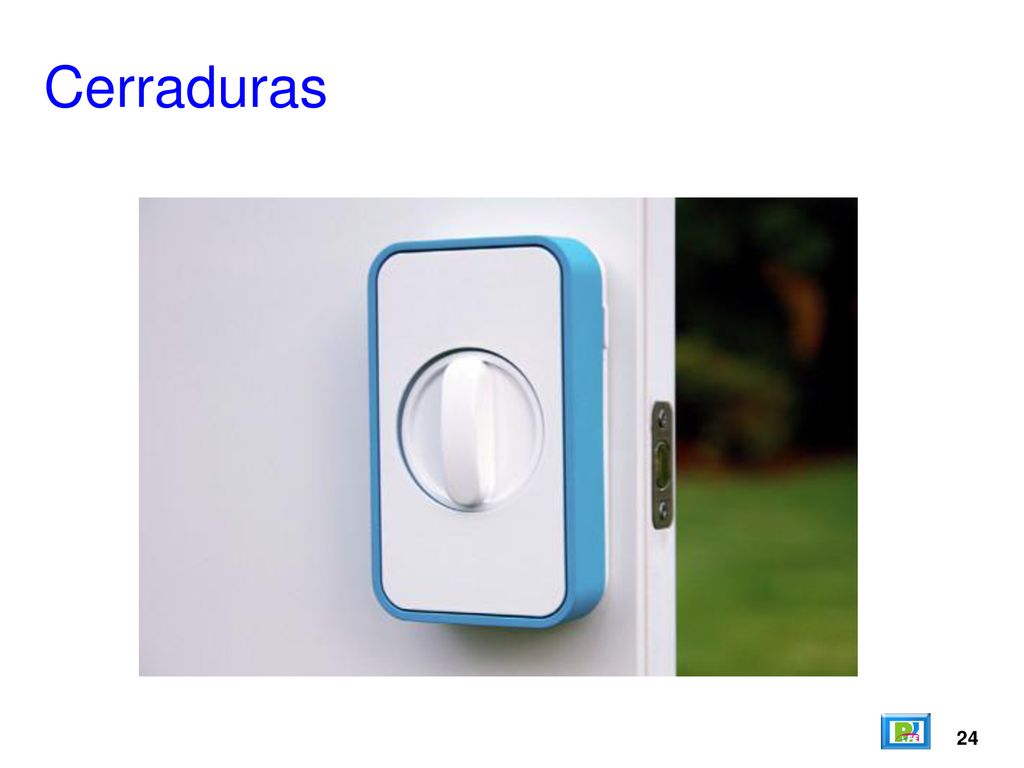

24 Cerraduras 24

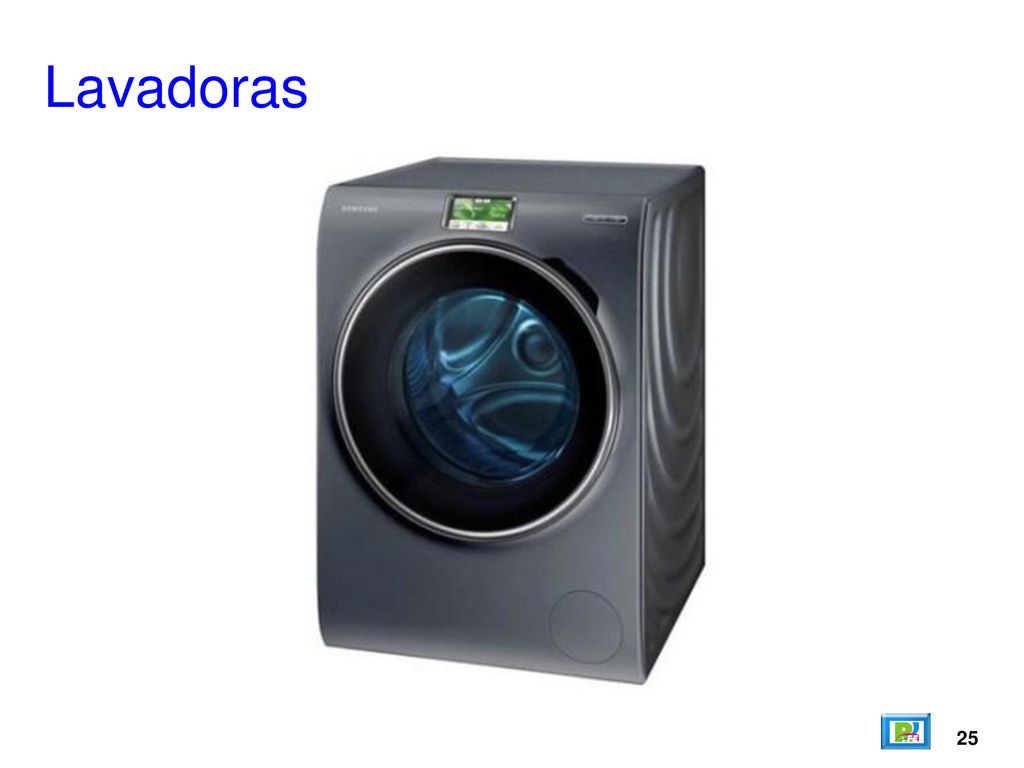

25 Lavadoras 25

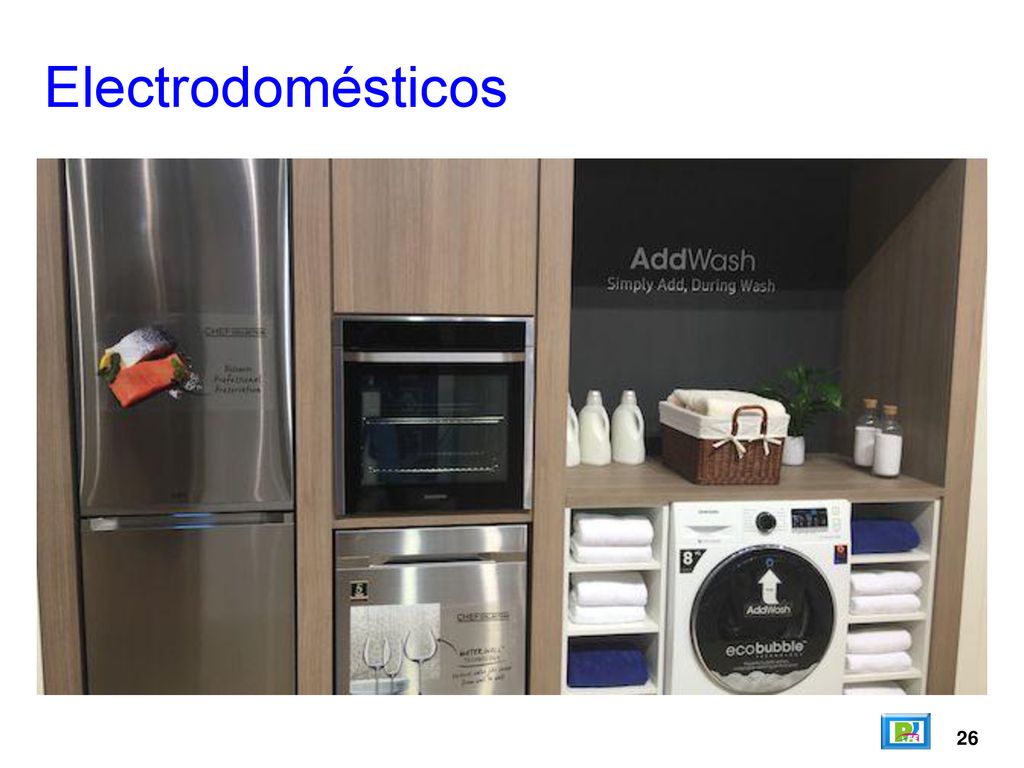

26 Electrodomésticos 26

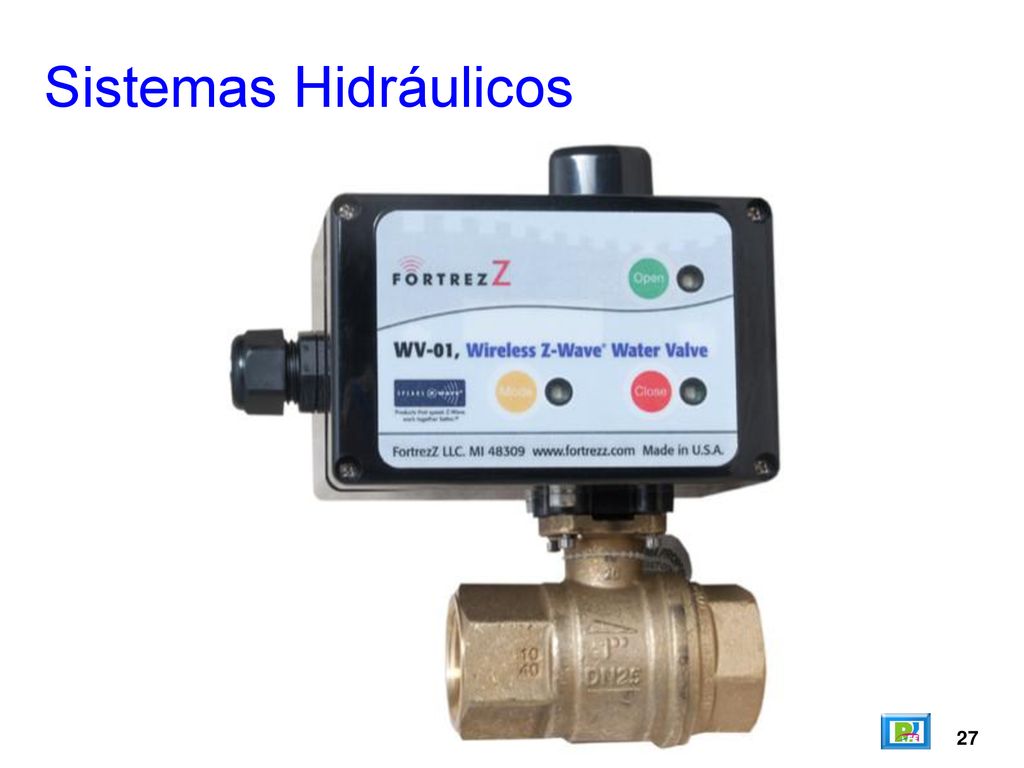

27 Sistemas Hidráulicos 27

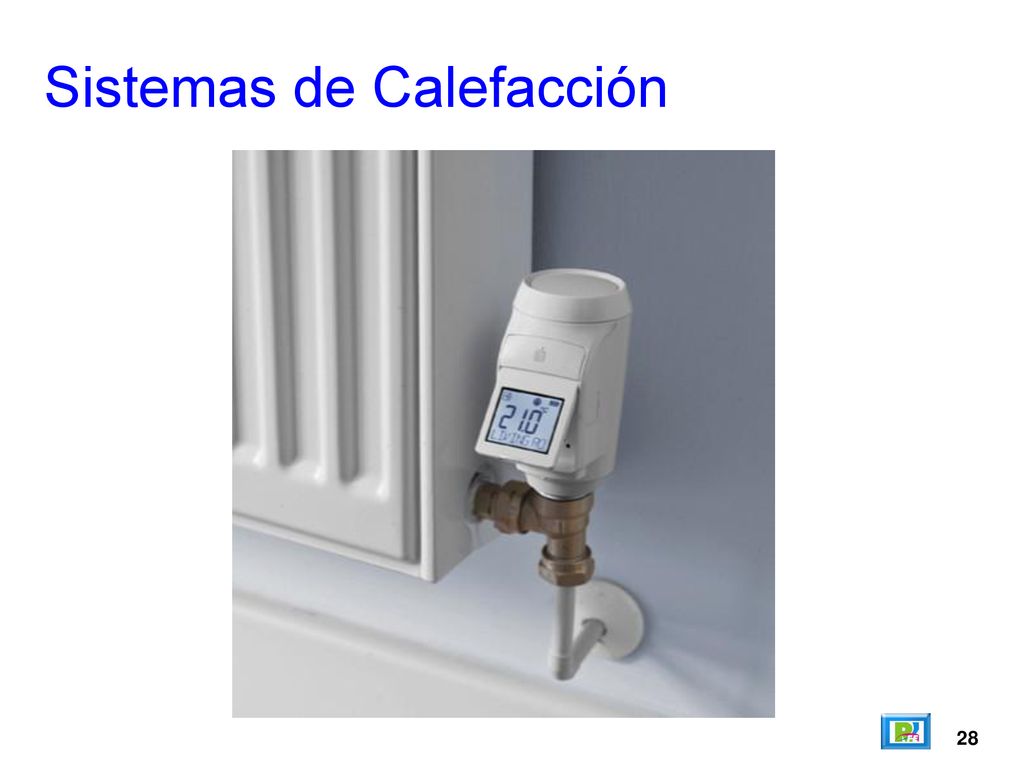

28 Sistemas de Calefacción
28

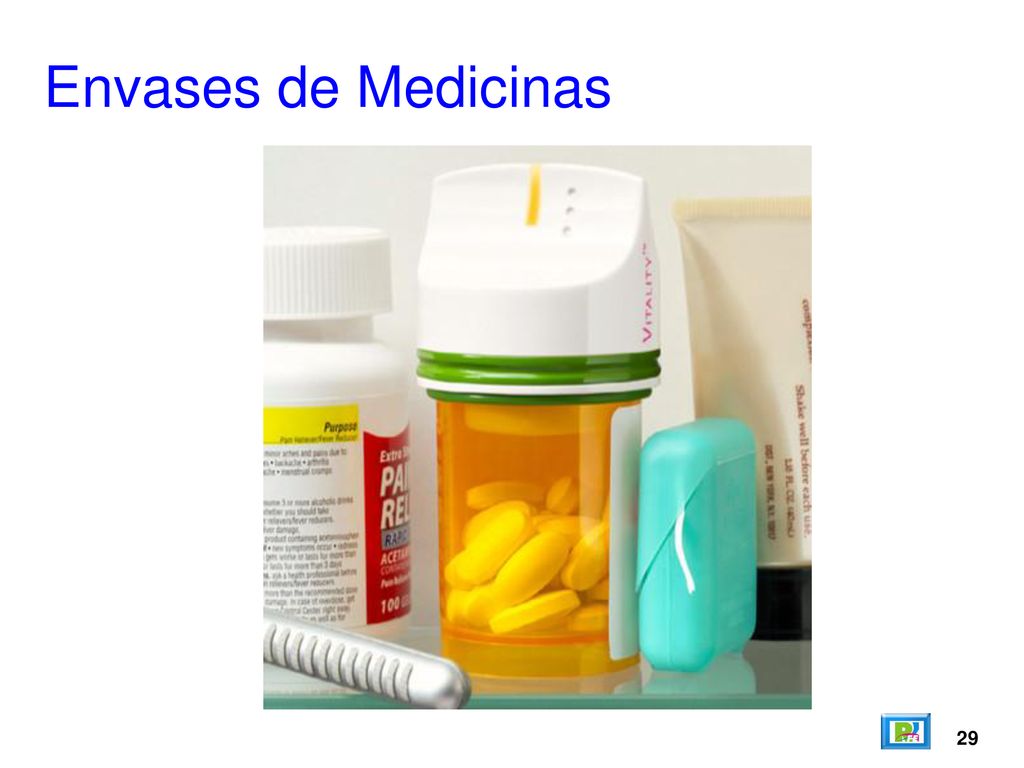

29 Envases de Medicinas 29

30 Transporte público 30

31 Perros 31

32 Vacas 32

33 ¿Existen dispositivos IoT en el mercado?

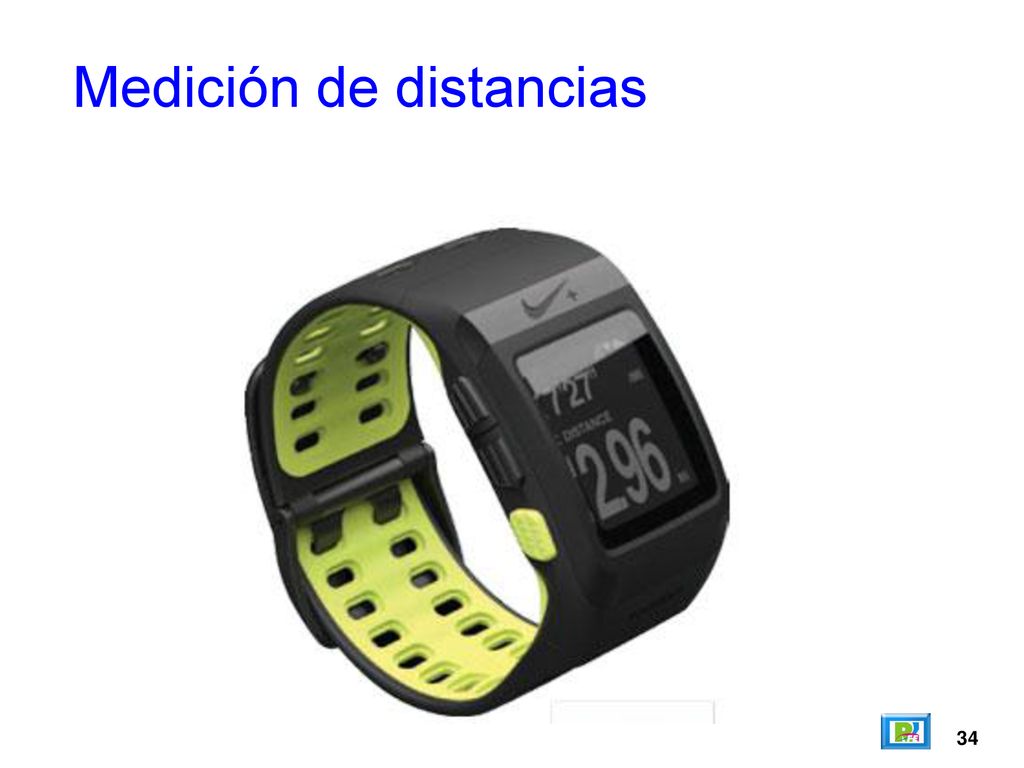

34 Medición de distancias
34

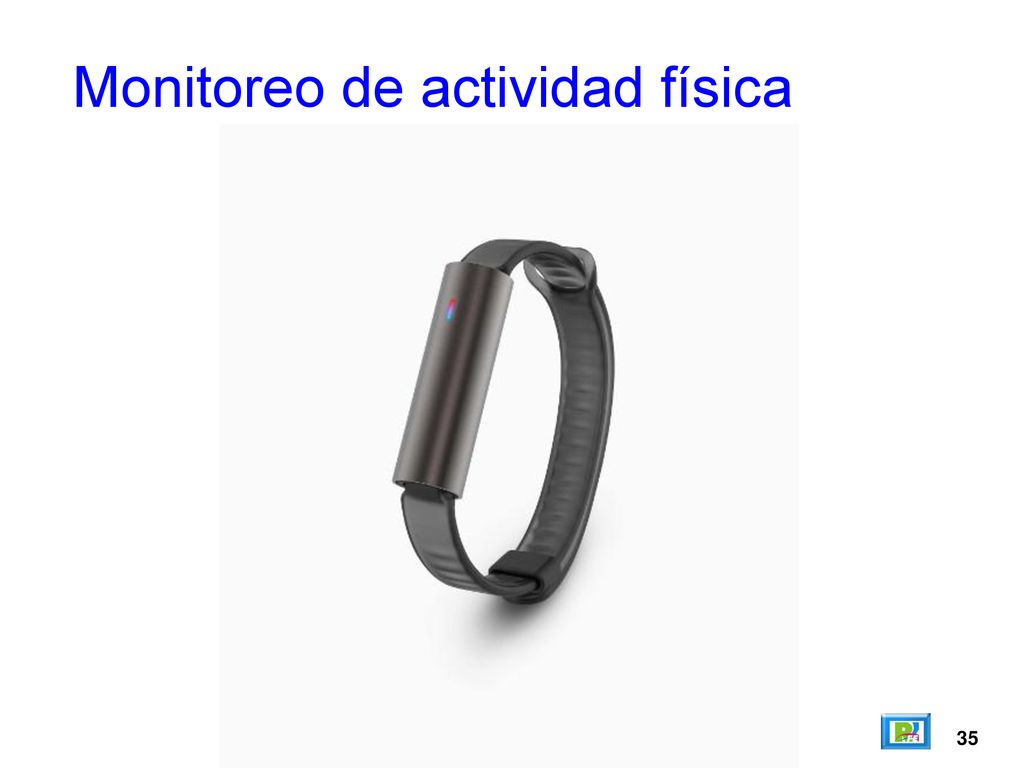

35 Monitoreo de actividad física
35

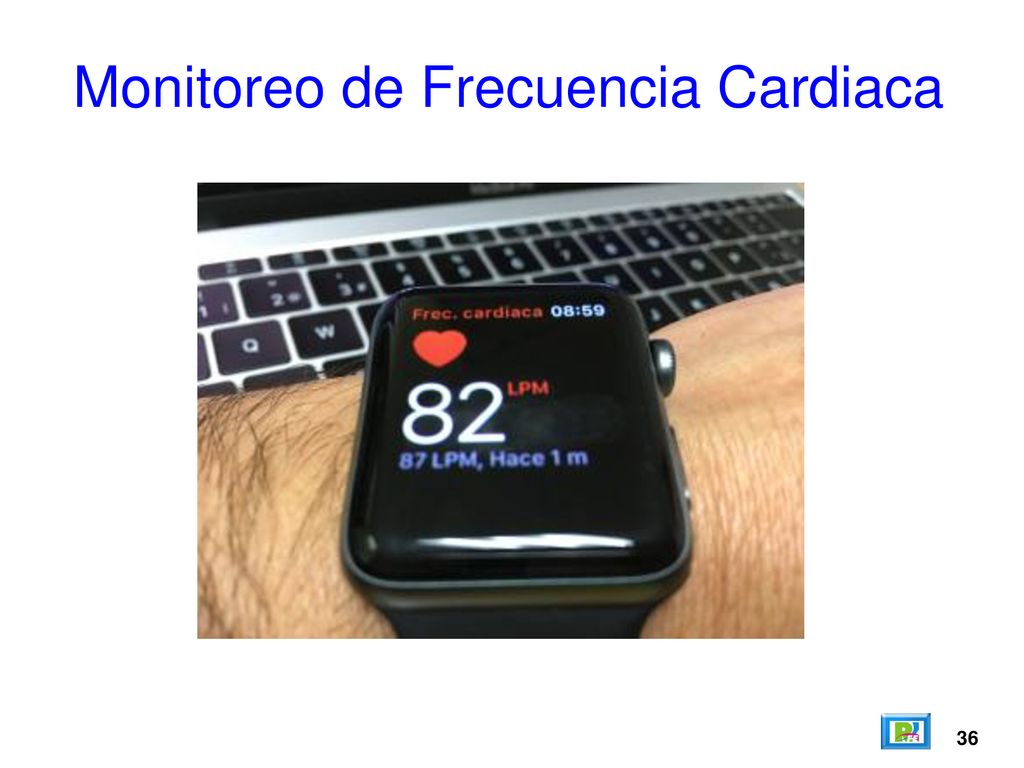

36 Monitoreo de Frecuencia Cardiaca
36

37 Presión arterial 37

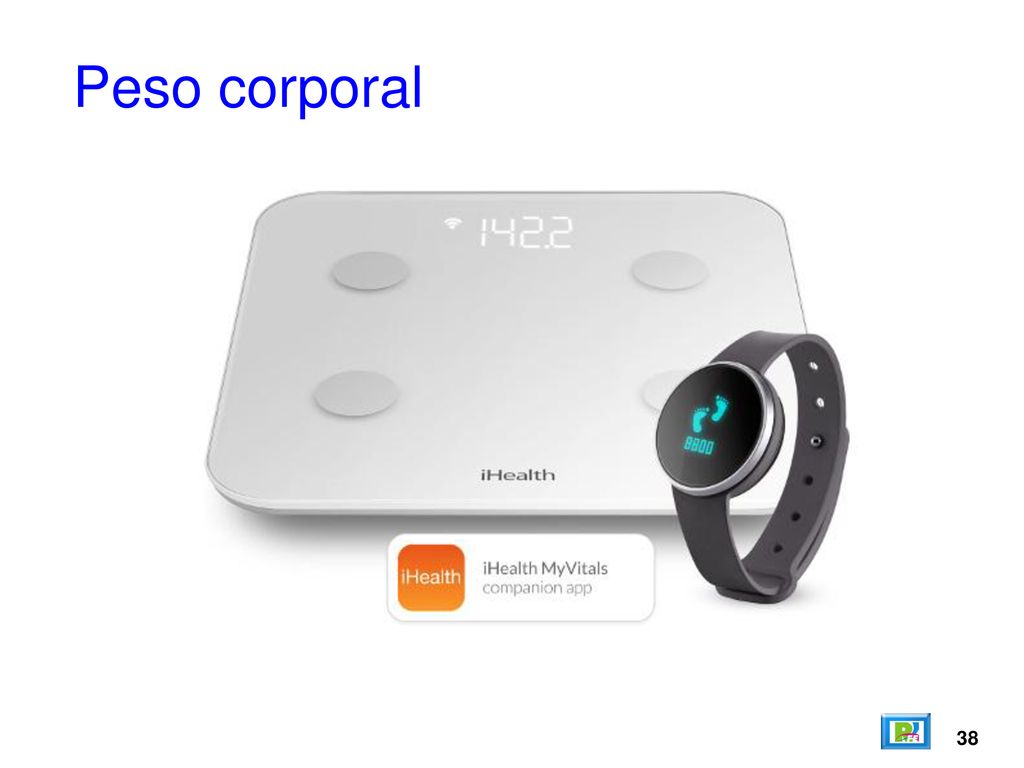

38 Peso corporal 38

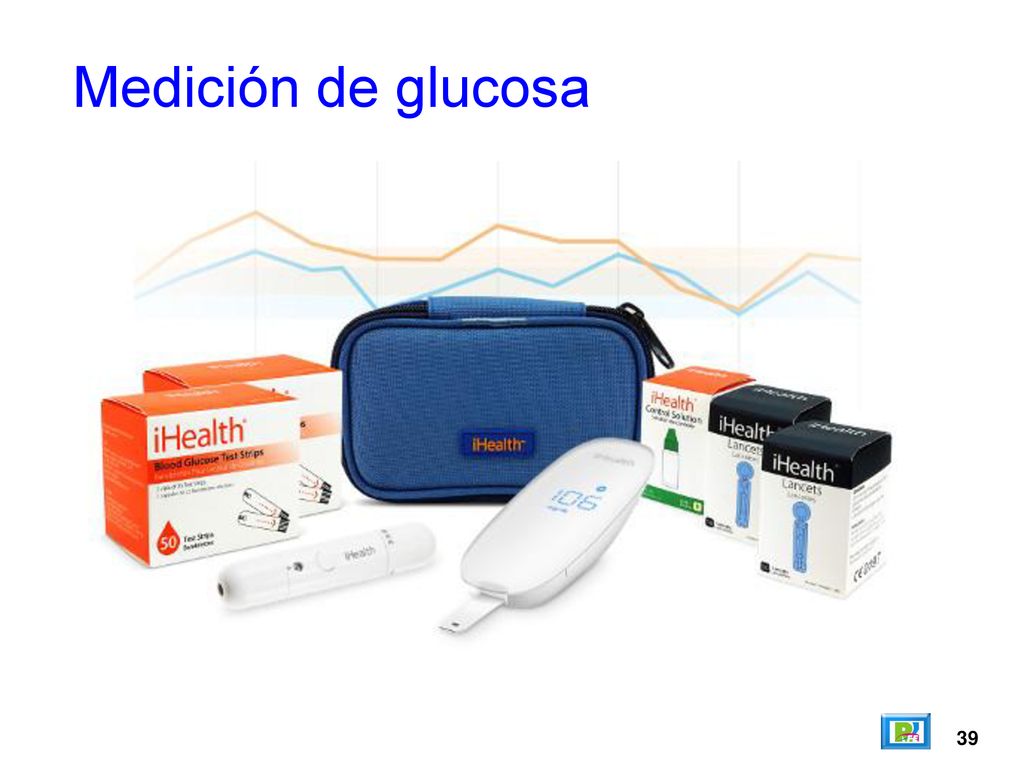

39 Medición de glucosa 39

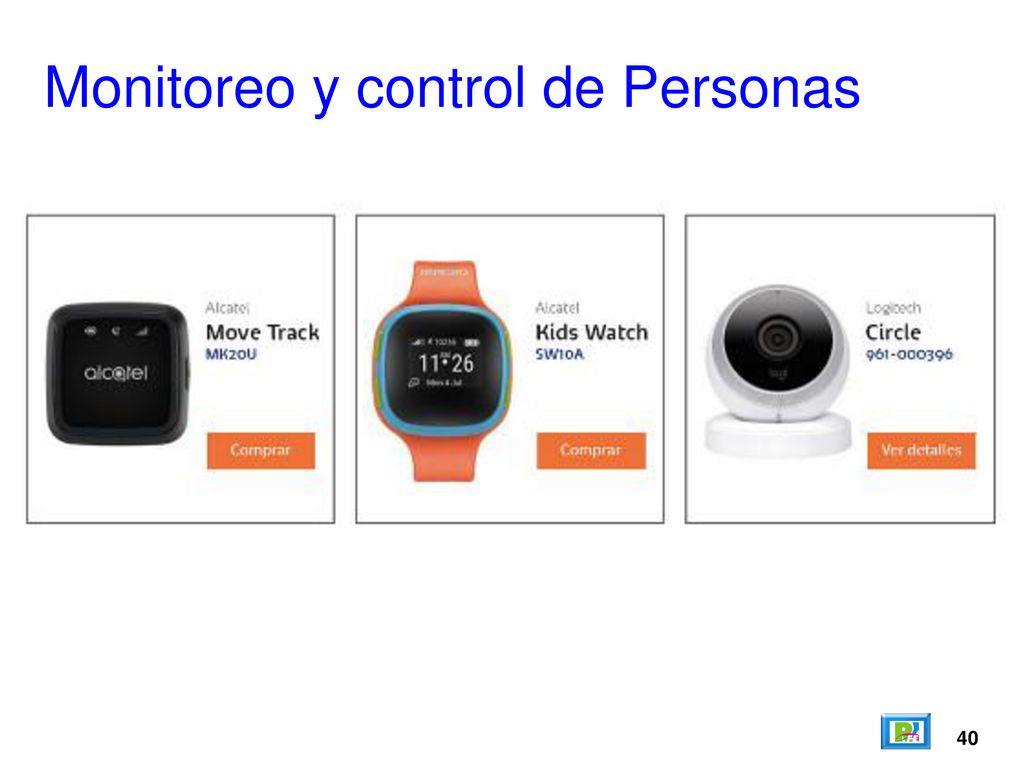

40 Monitoreo y control de Personas
40

41 ¿Con qué tecnologías puedo crear aplicaciones IoT?

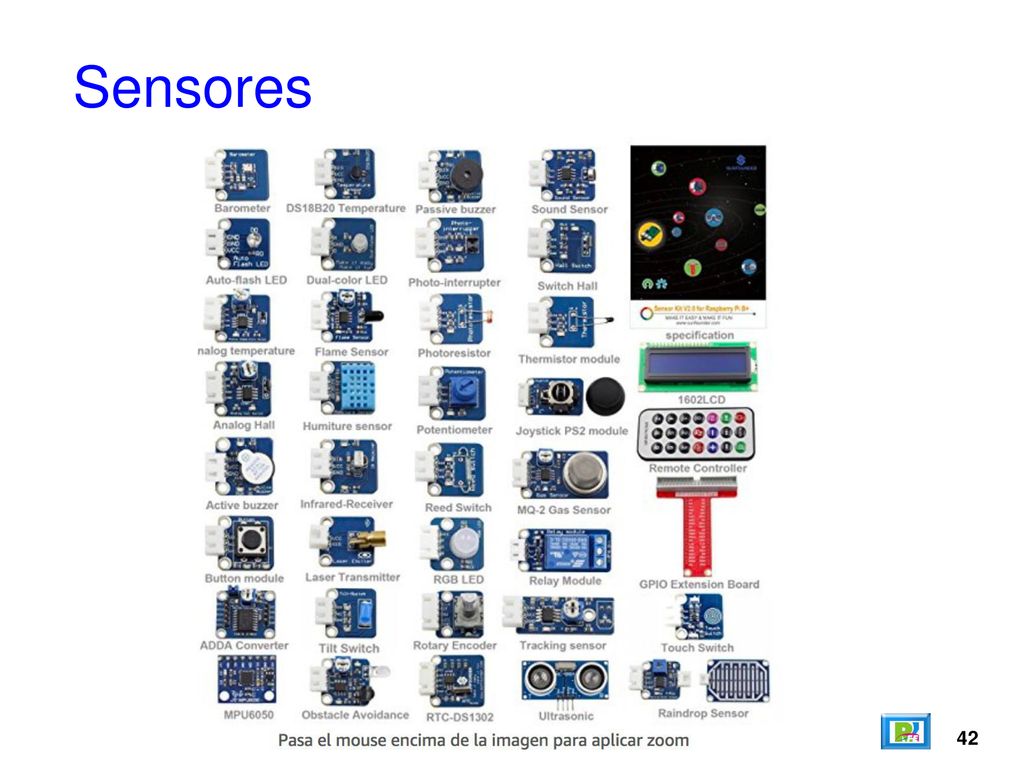

42 Sensores 42

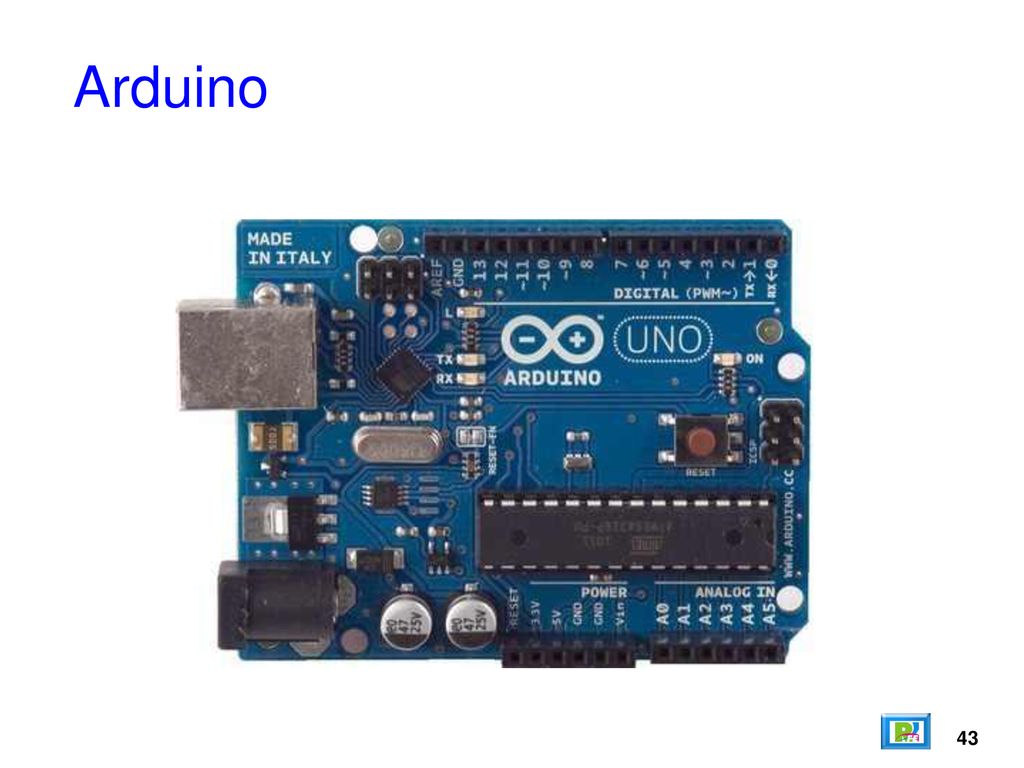

43 Arduino 43

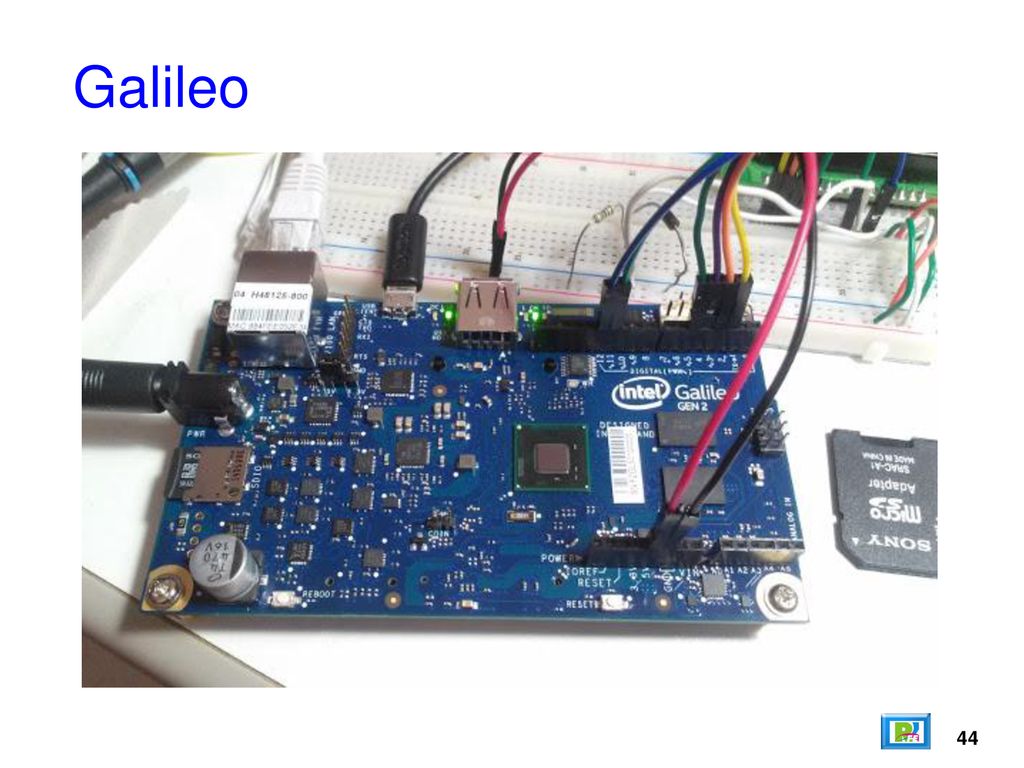

44 Galileo 44

45 Raspberry Pi 3B+ Placa: "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 45

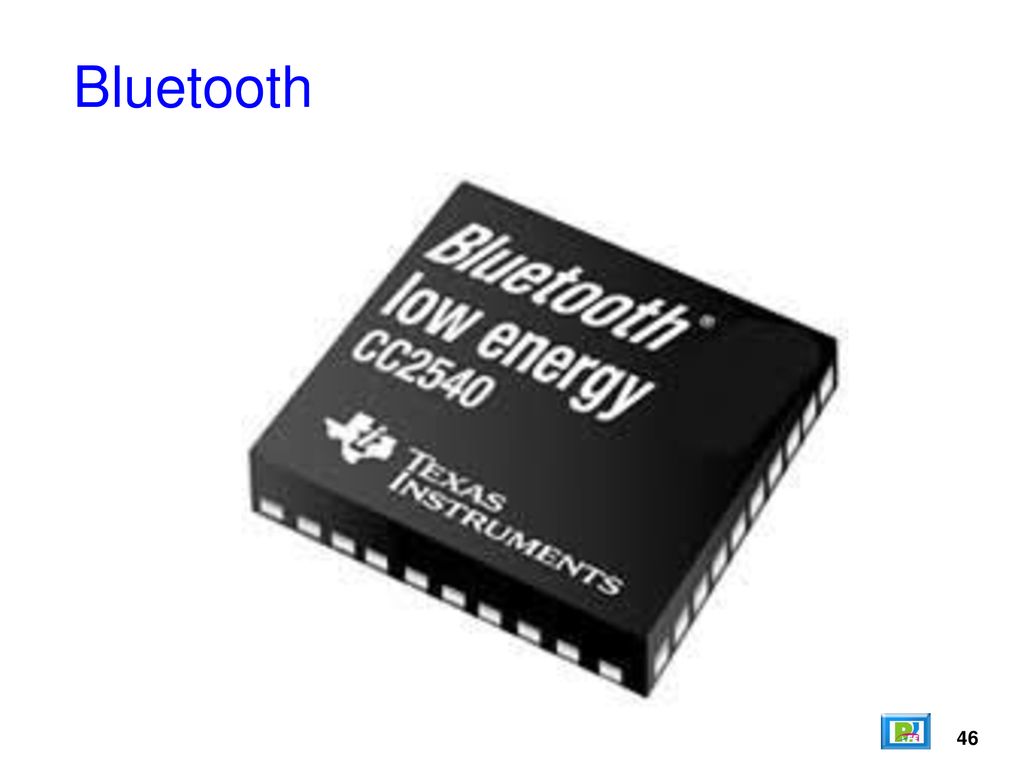

46 Bluetooth 46

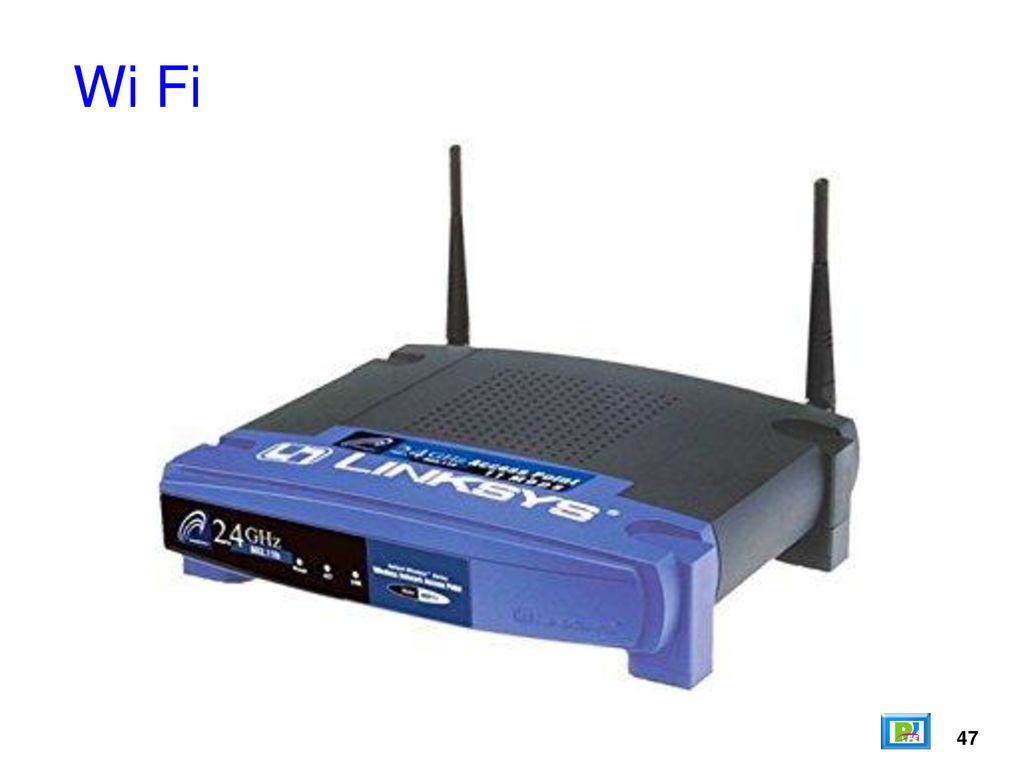

47 Wi Fi 47

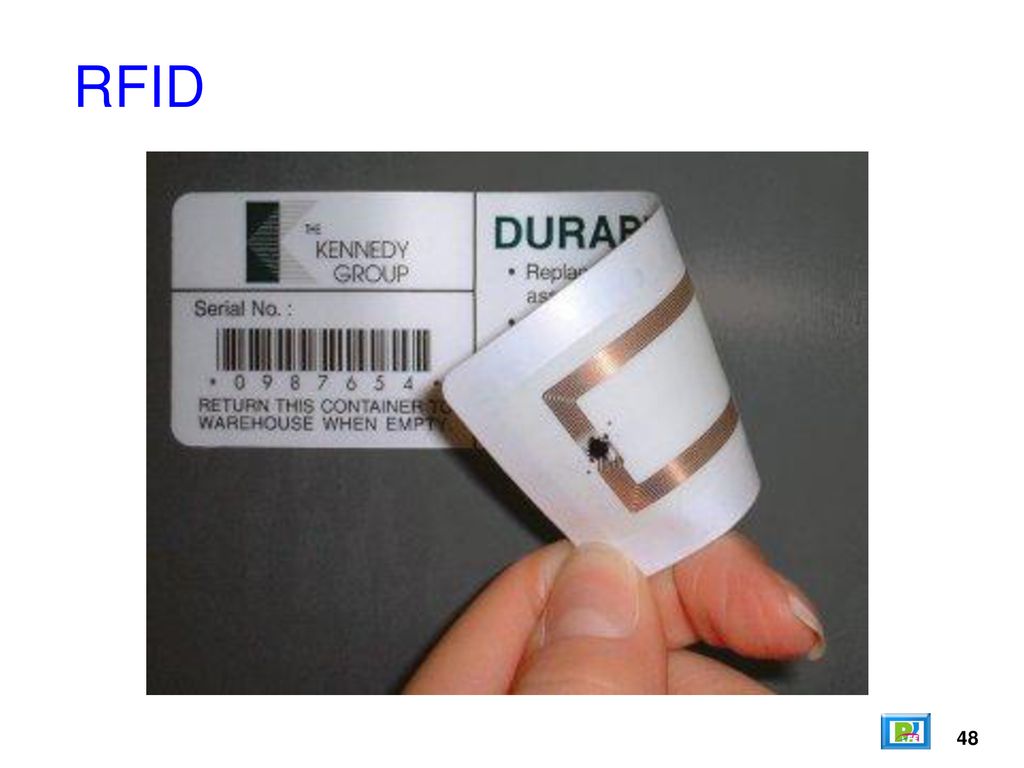

48 RFID 48

49 NFC 49

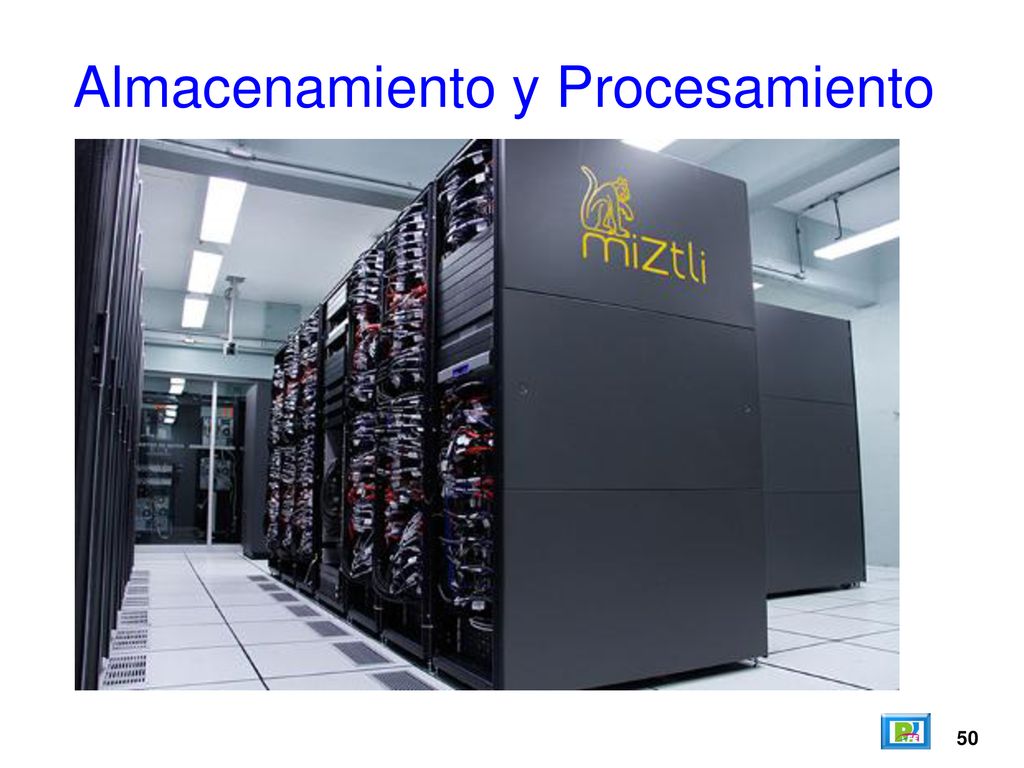

50 Almacenamiento y Procesamiento
50

51 3) Raspberry Pi

52 Tarjeta

53

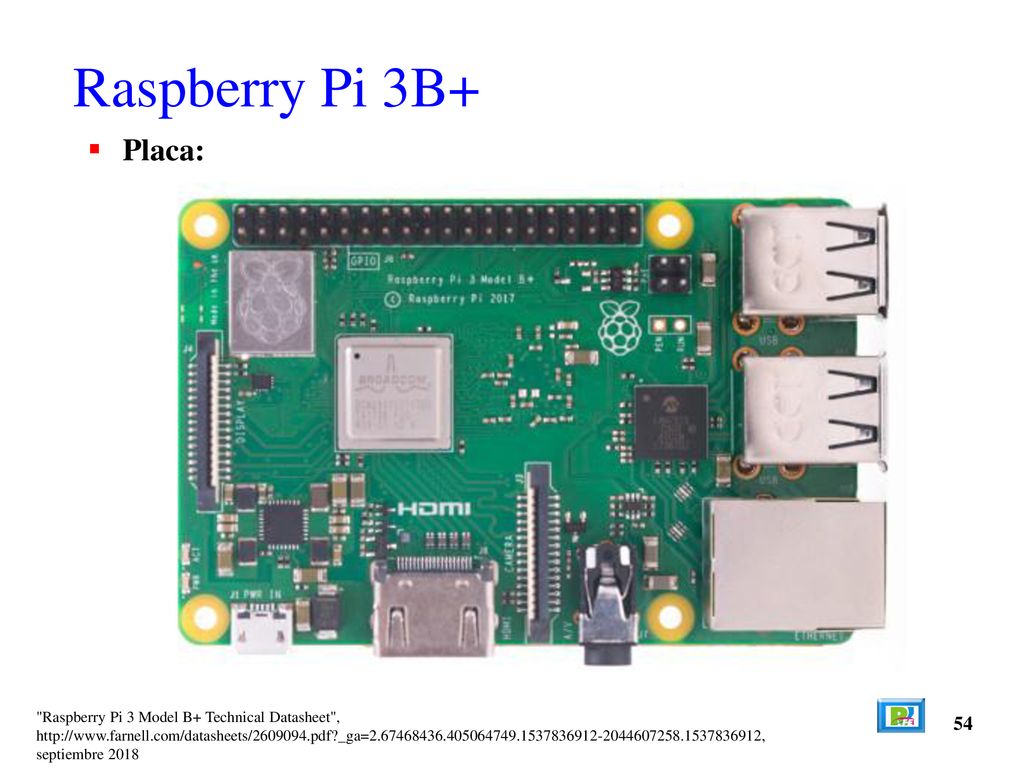

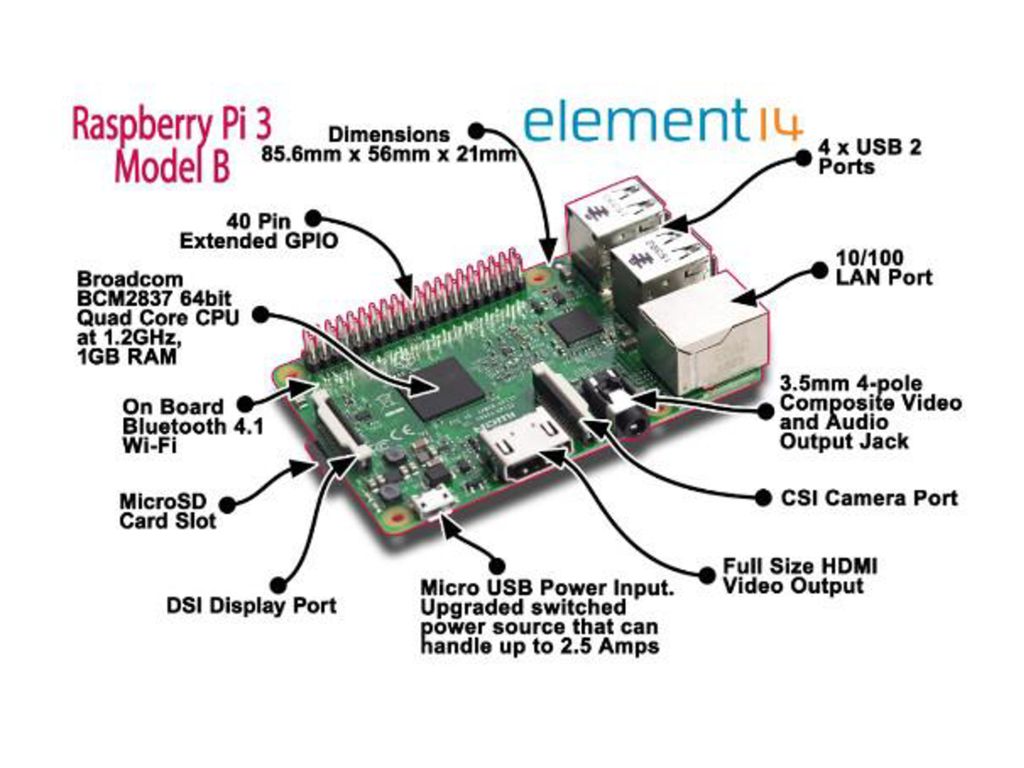

54 Raspberry Pi 3B+ Placa: "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 54

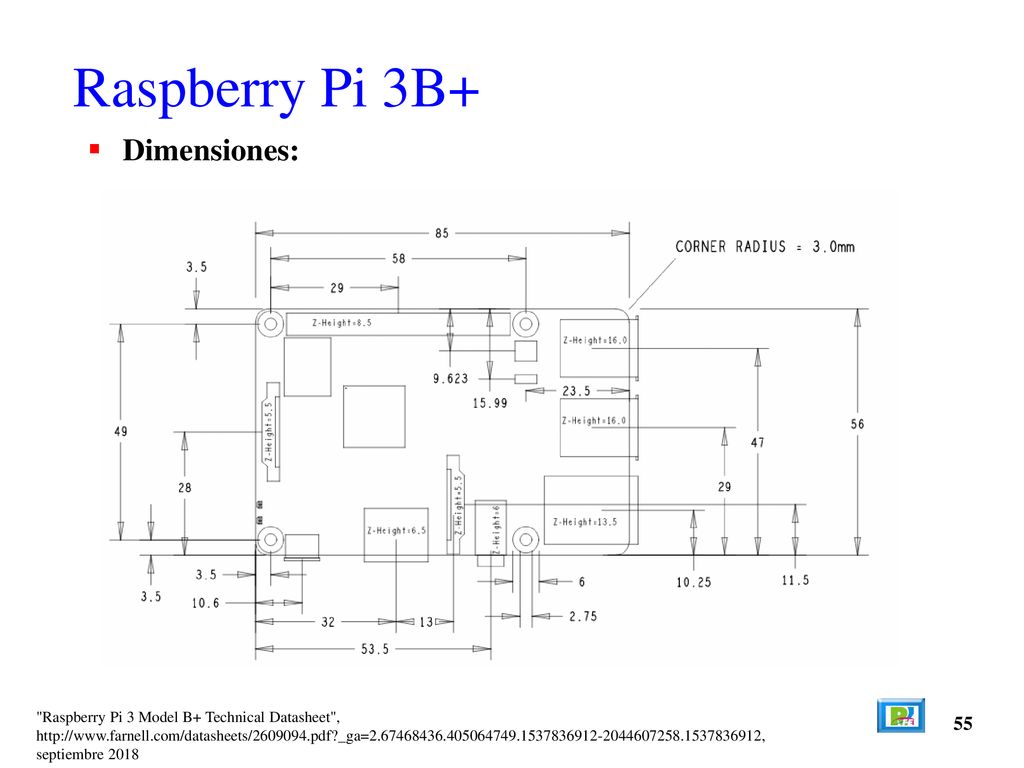

55 Raspberry Pi 3B+ Dimensiones: 55
"Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 55

56 Procesador y Memoria

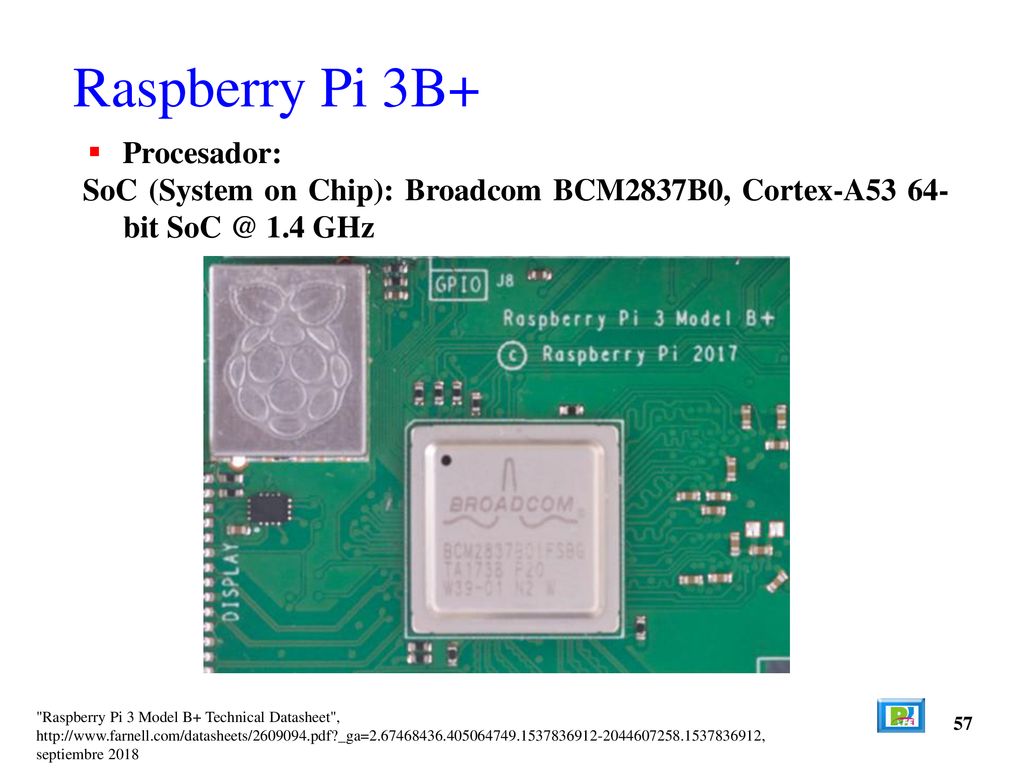

57 Raspberry Pi 3B+ Procesador:
SoC (System on Chip): Broadcom BCM2837B0, Cortex-A53 64-bit 1.4 GHz "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 57

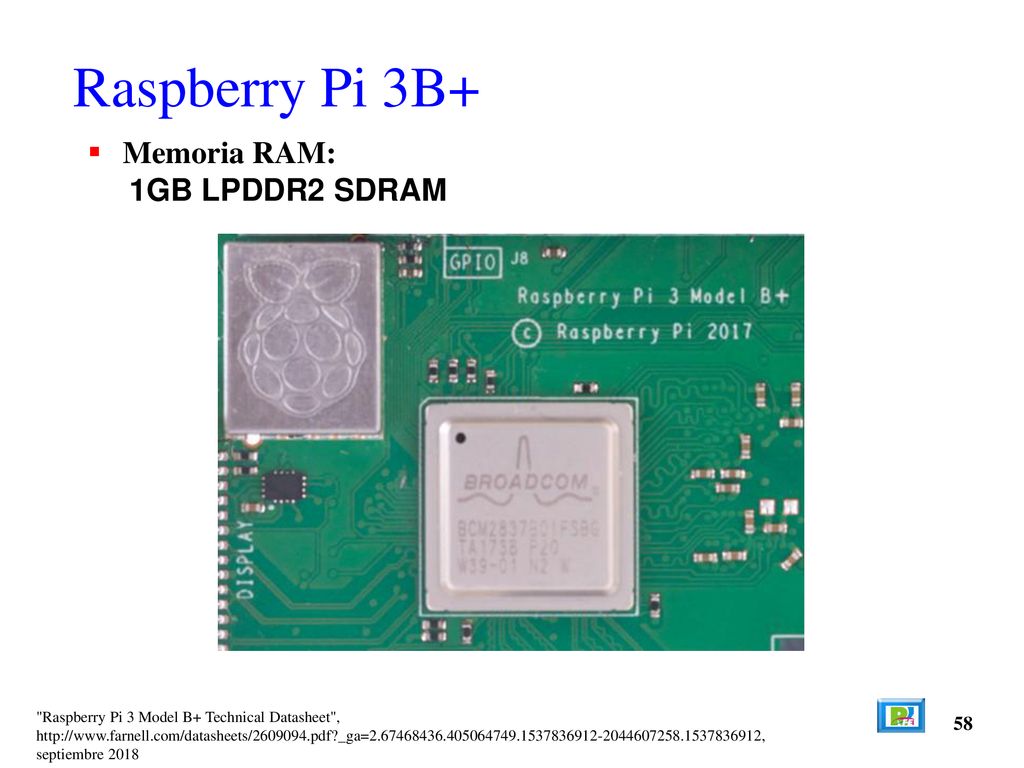

58 Raspberry Pi 3B+ Memoria RAM: 1GB LPDDR2 SDRAM 58
"Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 58

59 Conectividad

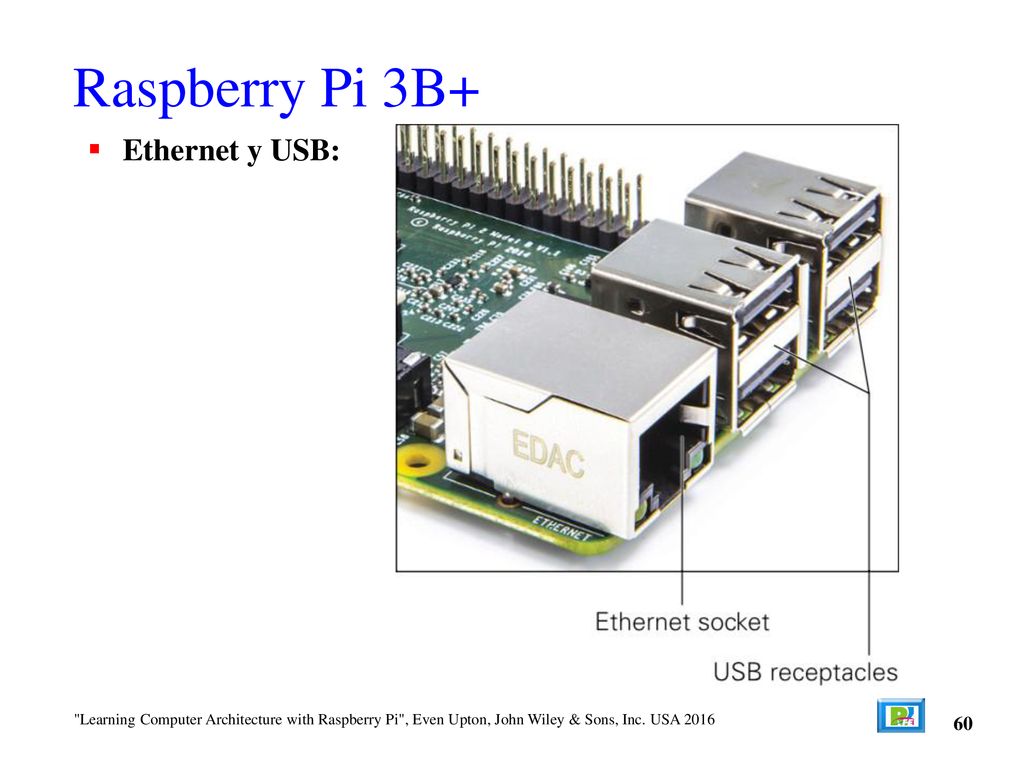

60 Raspberry Pi 3B+ Ethernet y USB: 60
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016

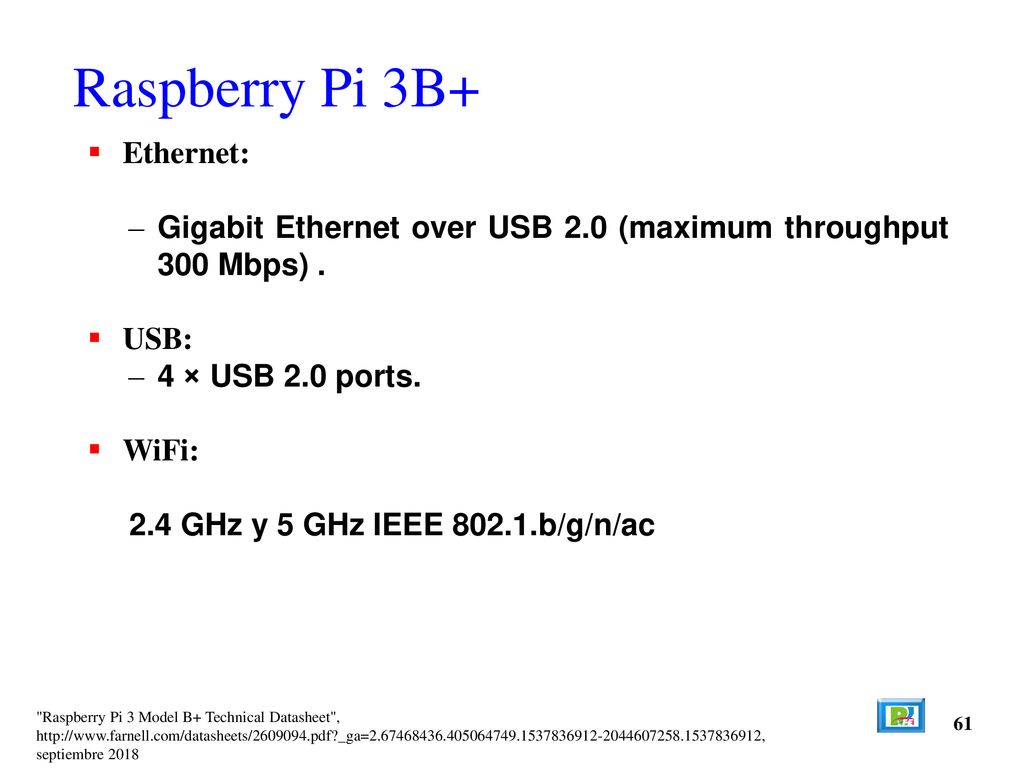

61 Raspberry Pi 3B+ Ethernet:
Gigabit Ethernet over USB 2.0 (maximum throughput 300 Mbps) . USB: 4 × USB 2.0 ports. WiFi: 2.4 GHz y 5 GHz IEEE b/g/n/ac "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 61

62 Acceso I/O

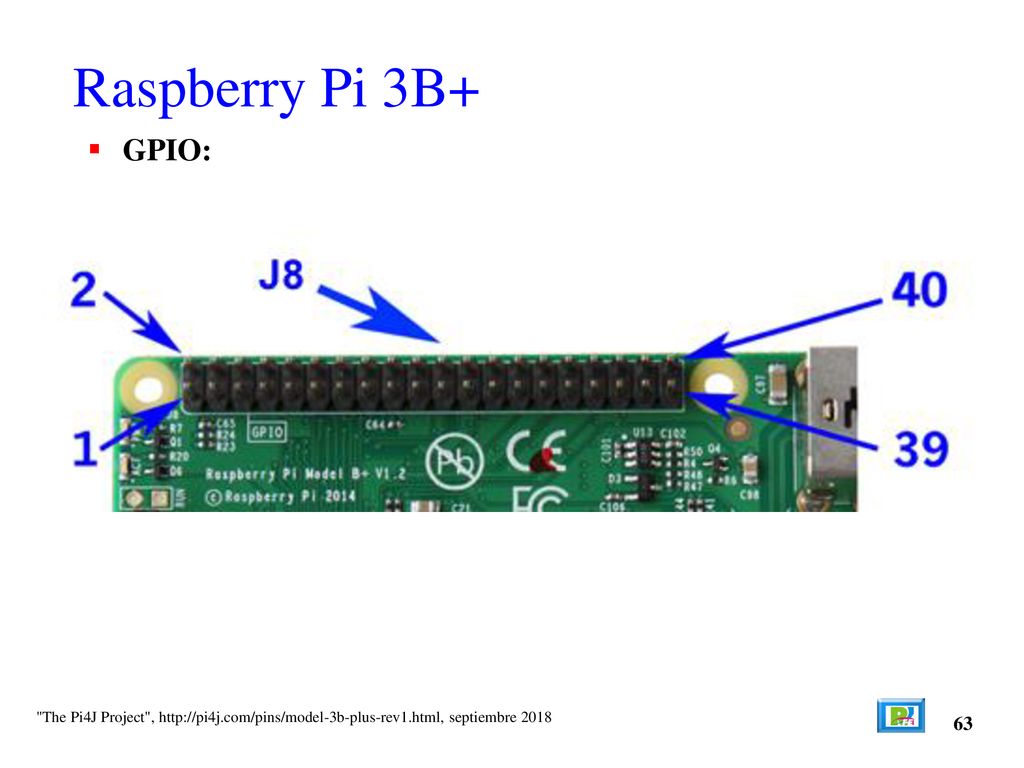

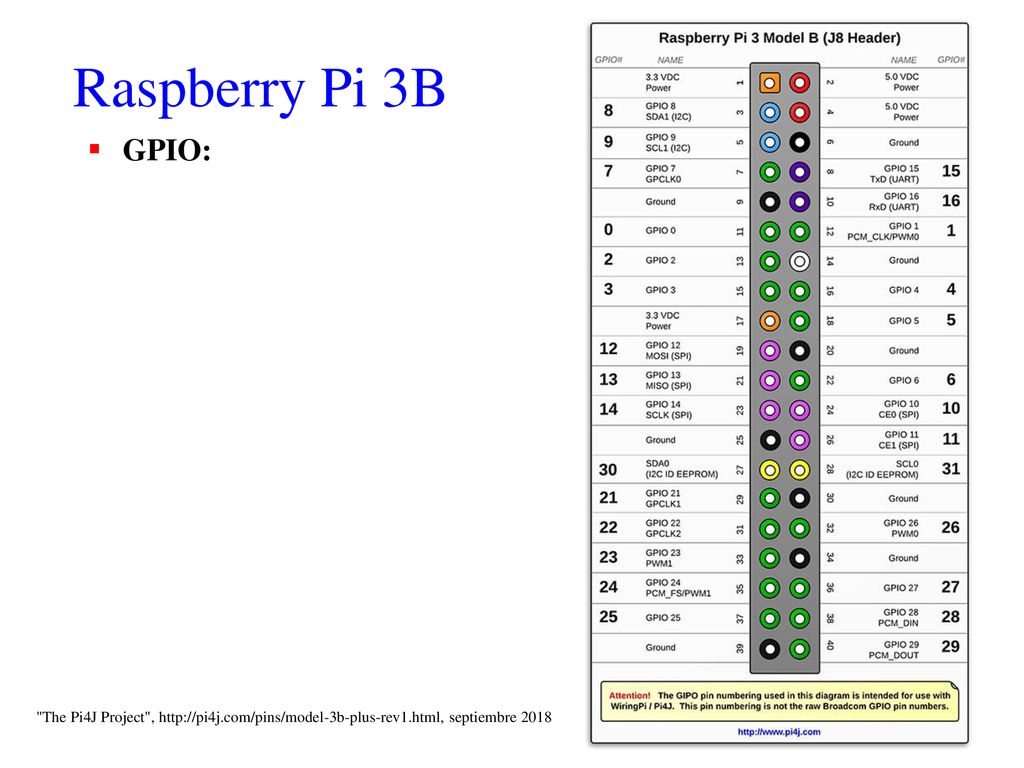

63 Raspberry Pi 3B+ GPIO: "The Pi4J Project", septiembre 2018 63

64 Raspberry Pi 3B GPIO: "The Pi4J Project", septiembre 2018 64

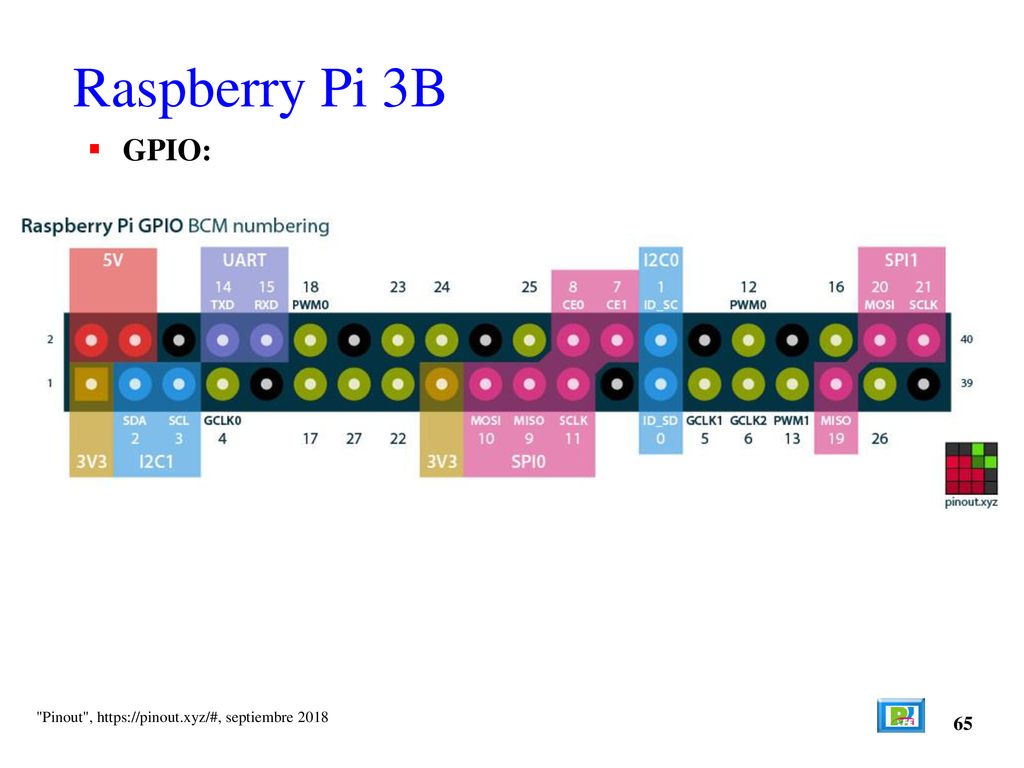

65 Raspberry Pi 3B GPIO: "Pinout", septiembre 2018 65

66 Video y Sonido

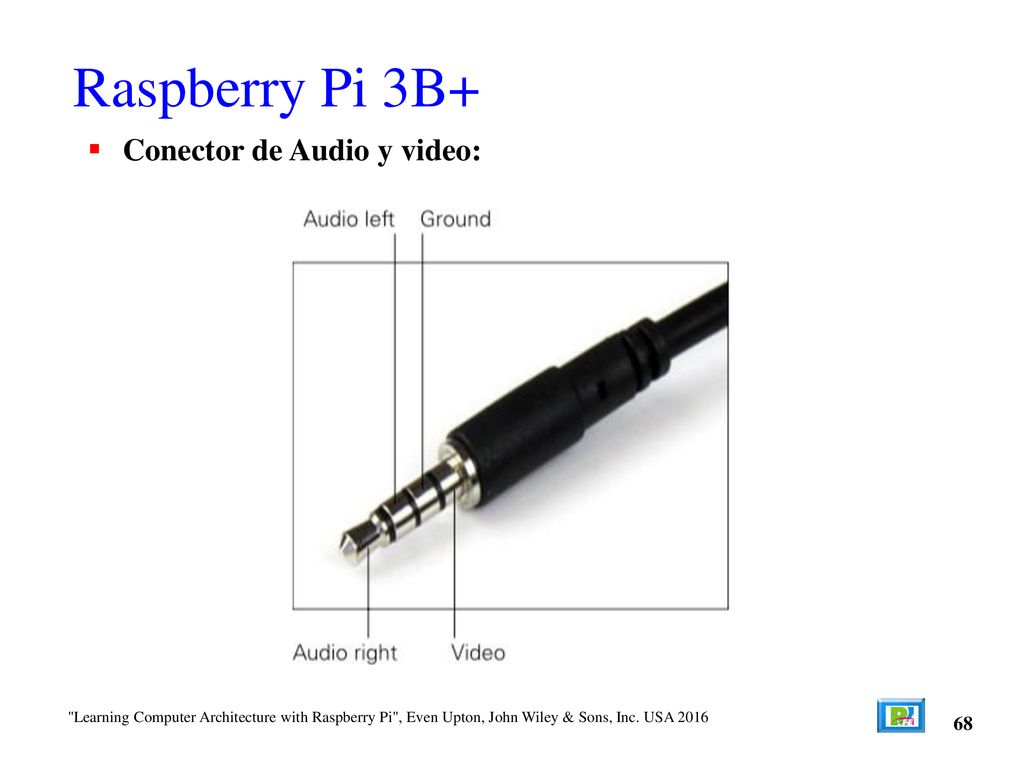

67 Raspberry Pi 3B+ Conector de Audio y Video:

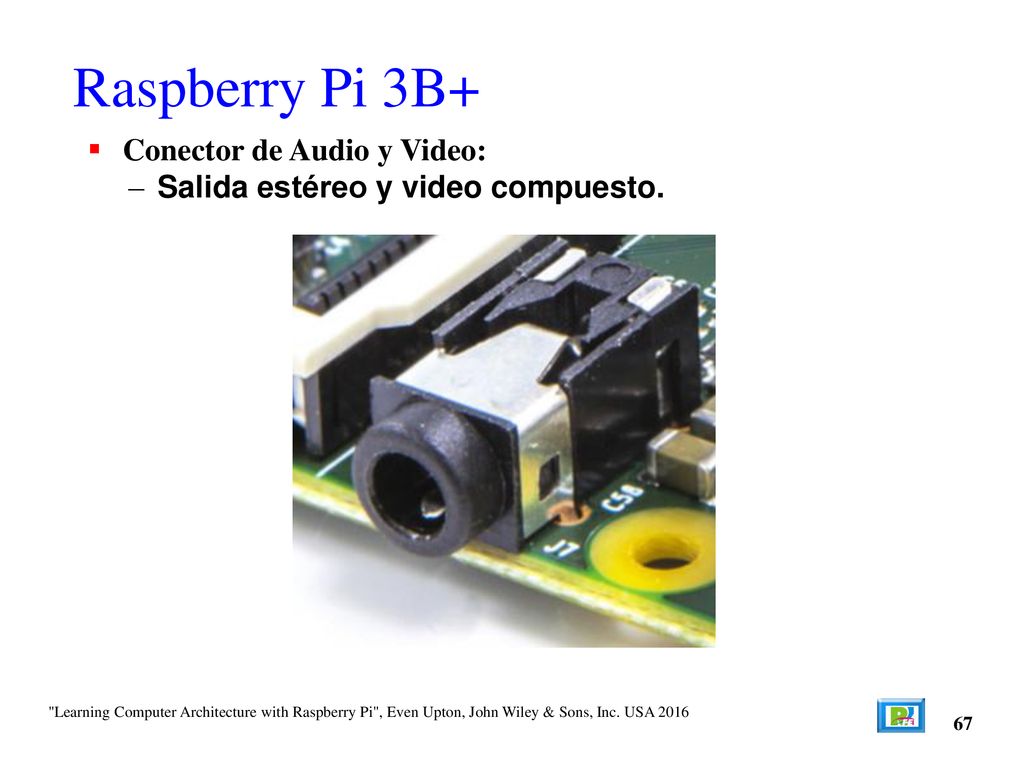

Salida estéreo y video compuesto. "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 67

68 Raspberry Pi 3B+ Conector de Audio y video: 68
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 68

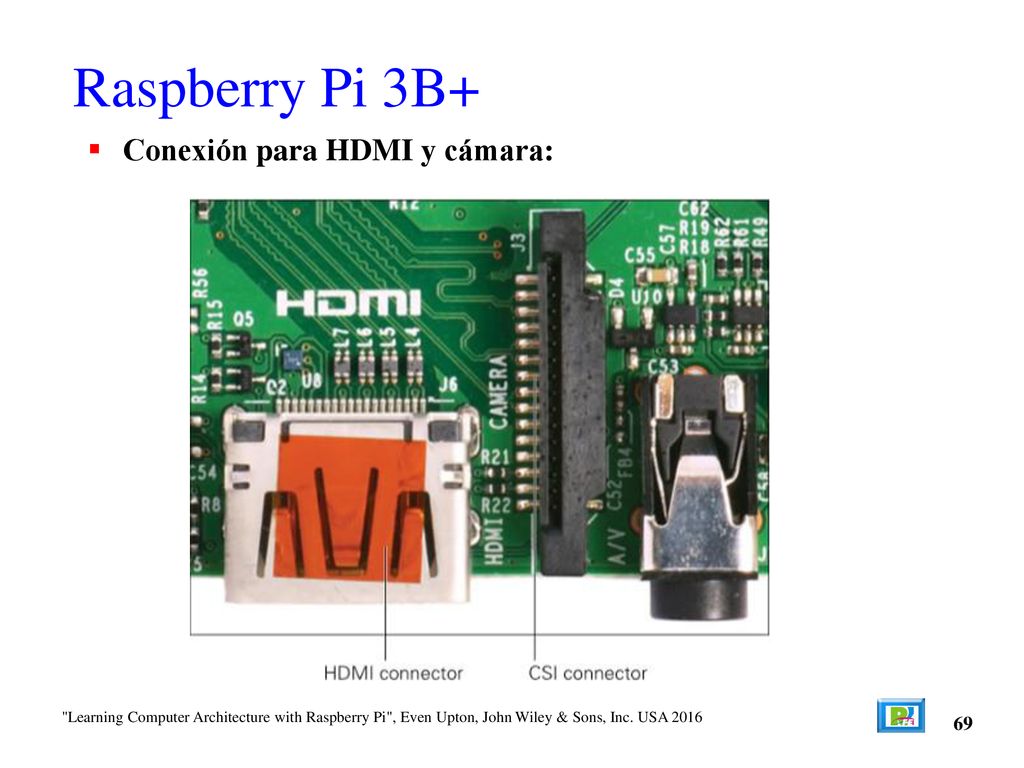

69 Raspberry Pi 3B+ Conexión para HDMI y cámara: 69
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 69

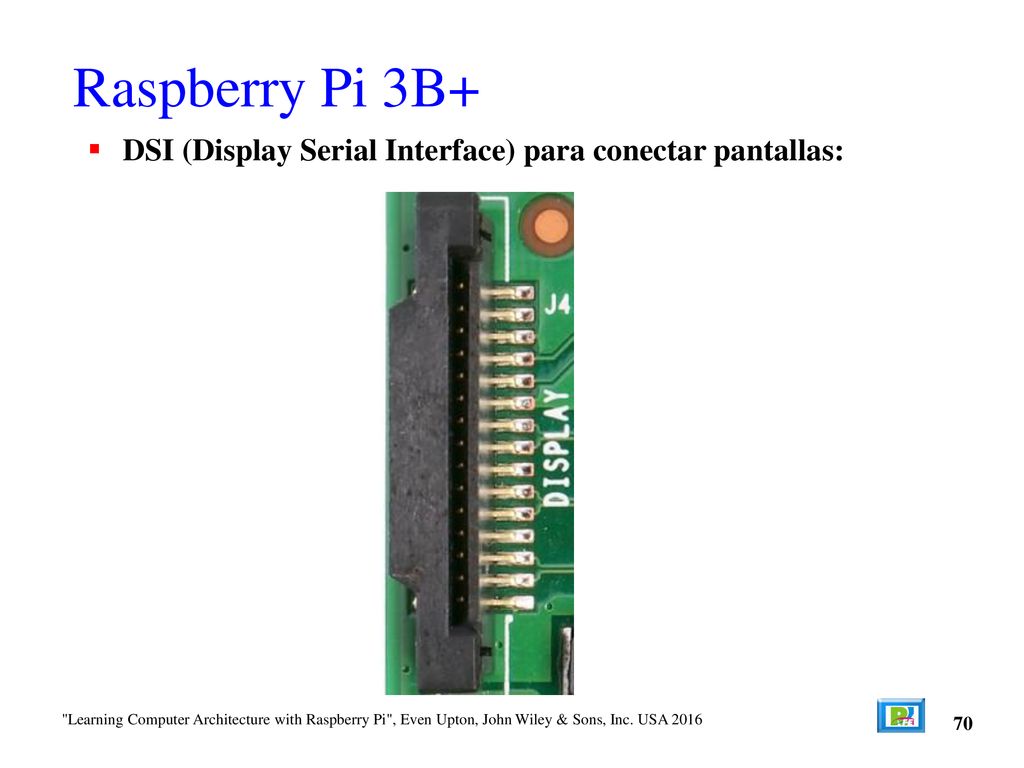

70 Raspberry Pi 3B+ DSI (Display Serial Interface) para conectar pantallas: 70 "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016

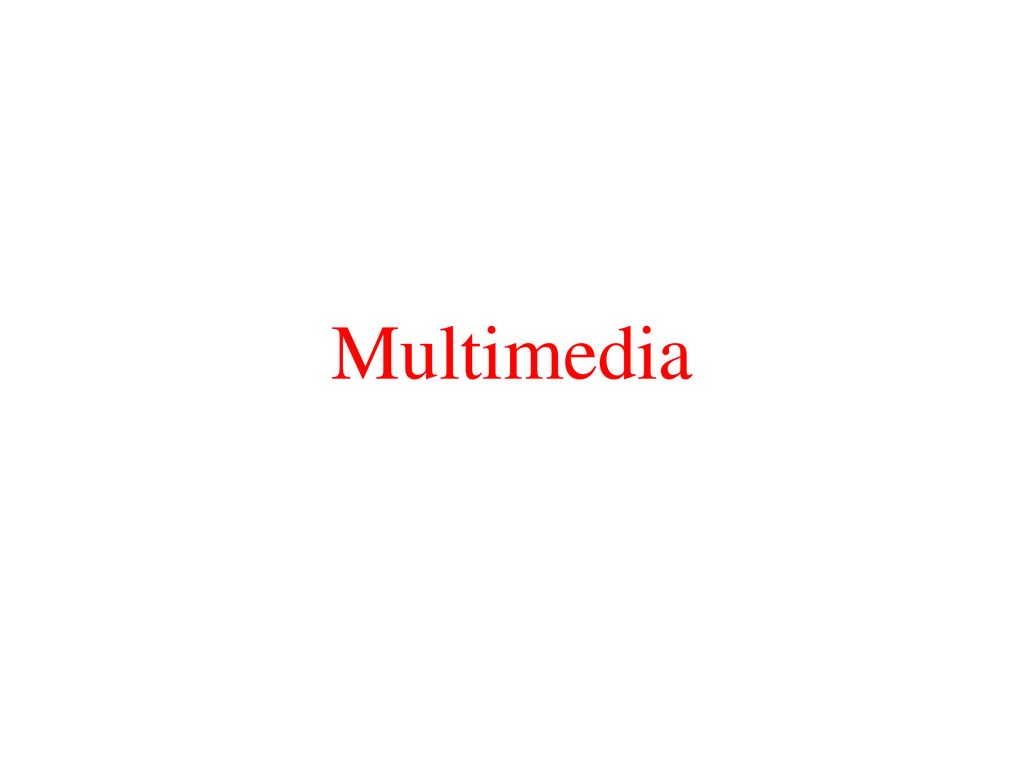

71 Multimedia

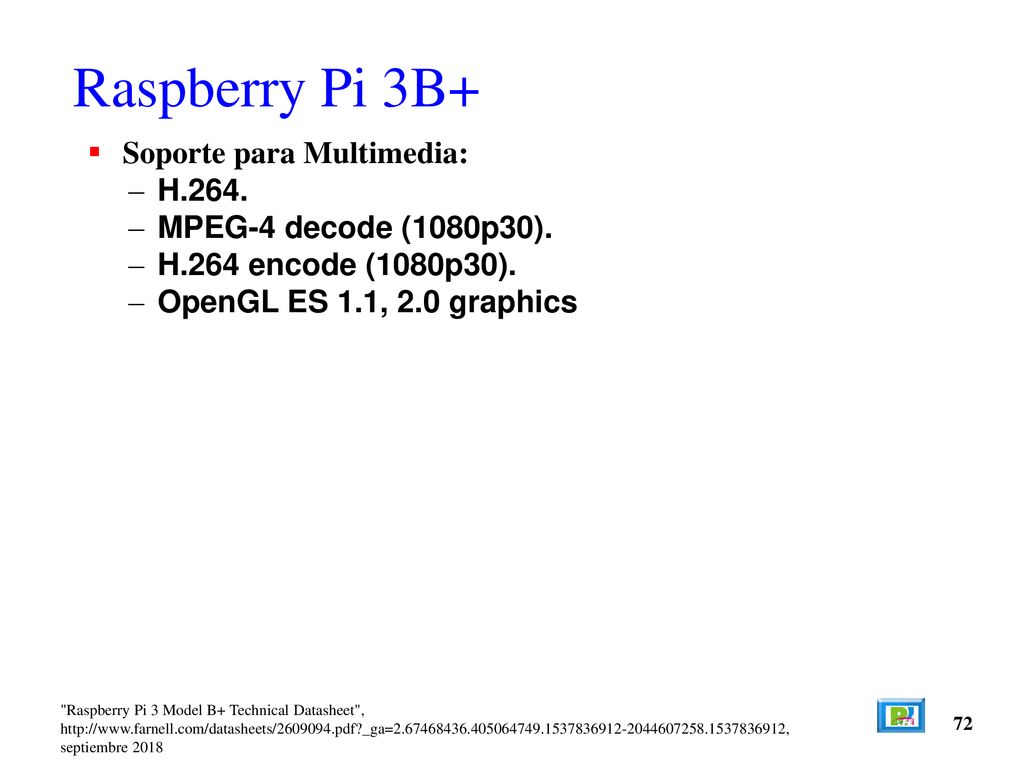

72 Raspberry Pi 3B+ Soporte para Multimedia: H.264.
MPEG-4 decode (1080p30). H.264 encode (1080p30). OpenGL ES 1.1, 2.0 graphics "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 72

73 Almacenamiento

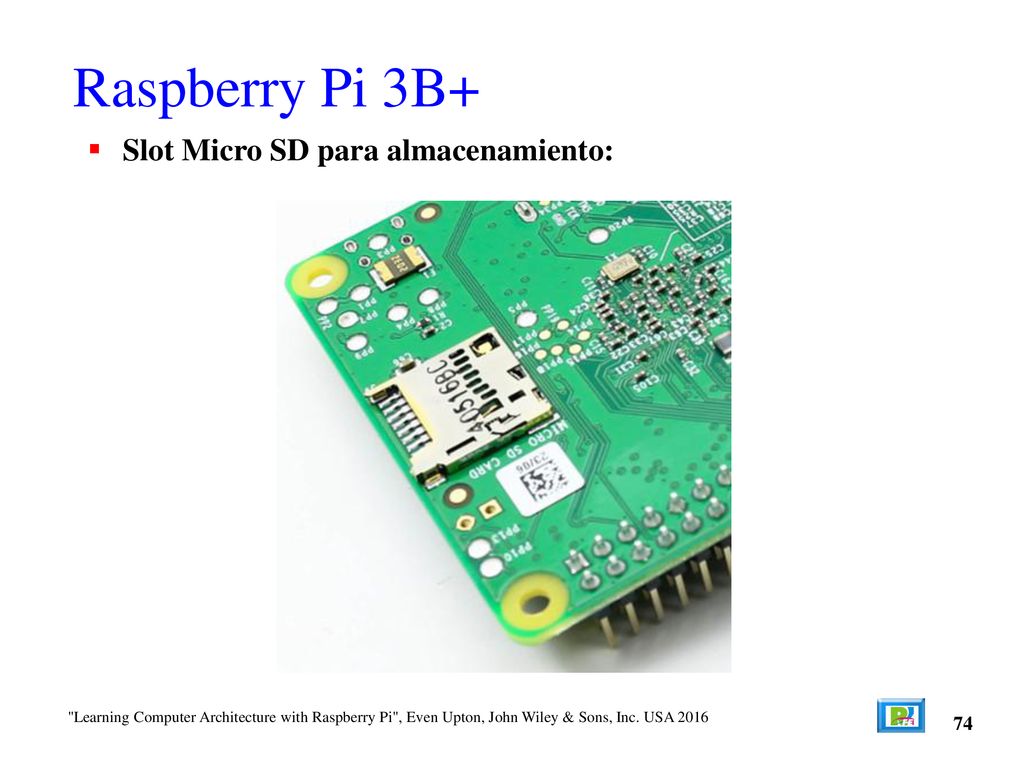

74 Raspberry Pi 3B+ Slot Micro SD para almacenamiento: 74
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 74

75 Energía

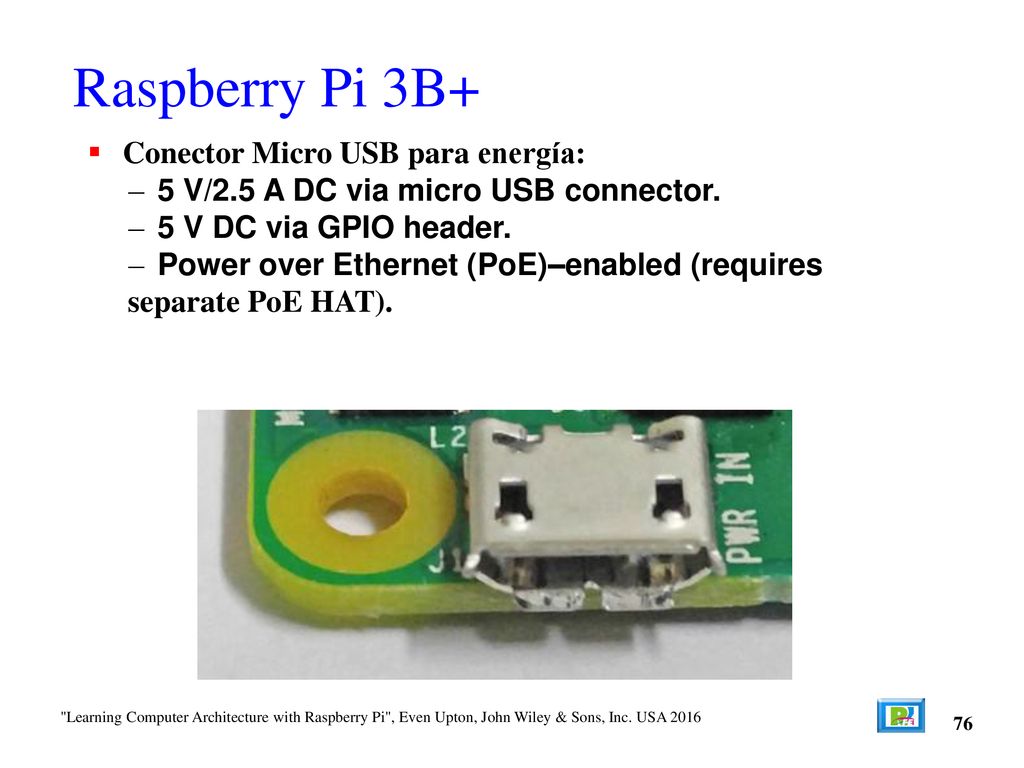

76 Raspberry Pi 3B+ Conector Micro USB para energía:
5 V/2.5 A DC via micro USB connector. 5 V DC via GPIO header. Power over Ethernet (PoE)–enabled (requires separate PoE HAT). "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 76

77 Temperatura de Operación

78 Raspberry Pi 3B+ Temperatura de operación: 0 – 50 grados centígrados.
"Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 78

79 Monitoreo del funcionamiento

80 Raspberry Pi 3B+ Status Leds: 80
"Raspberry Pi Hacks", septiembre 80

81 Raspberry Pi 3B+ Status Led:

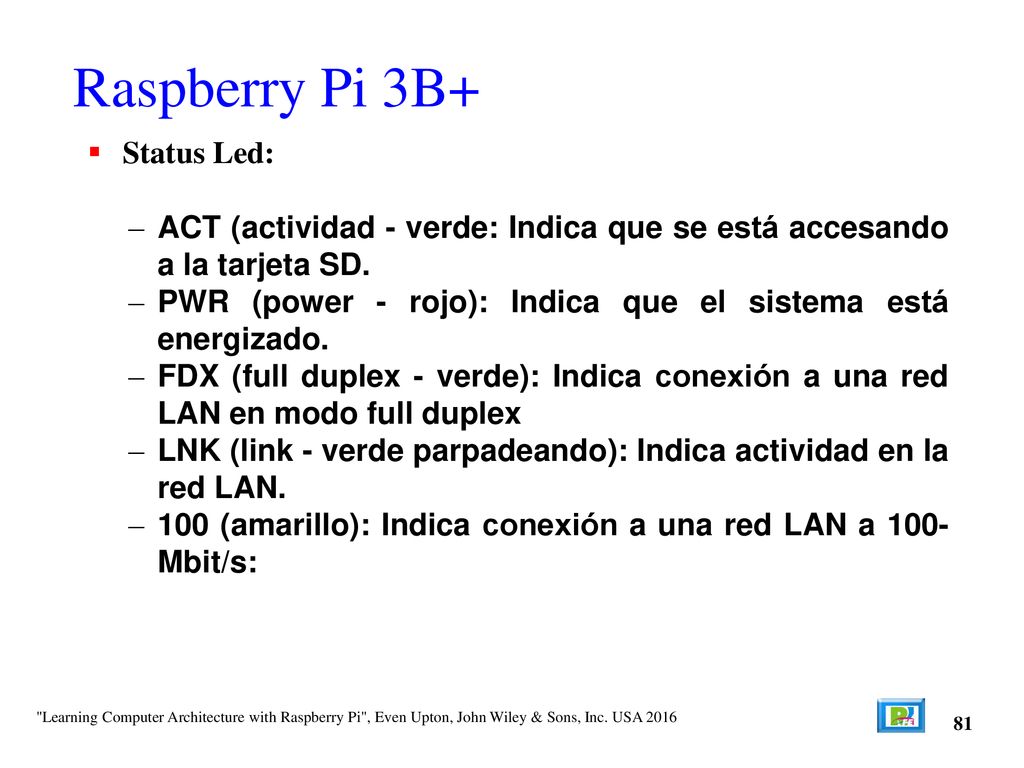

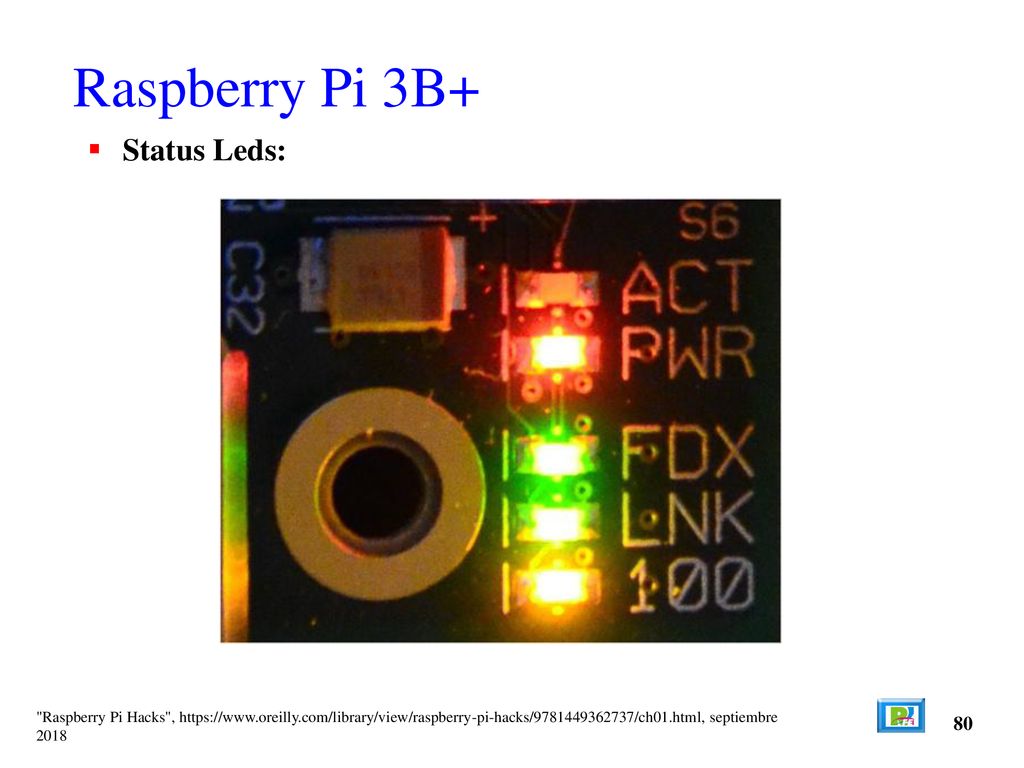

ACT (actividad - verde: Indica que se está accesando a la tarjeta SD. PWR (power - rojo): Indica que el sistema está energizado. FDX (full duplex - verde): Indica conexión a una red LAN en modo full duplex LNK (link - verde parpadeando): Indica actividad en la red LAN. 100 (amarillo): Indica conexión a una red LAN a 100-Mbit/s: "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 81

82 ¿Con qué lenguajes se programa el Raspberry Pi?

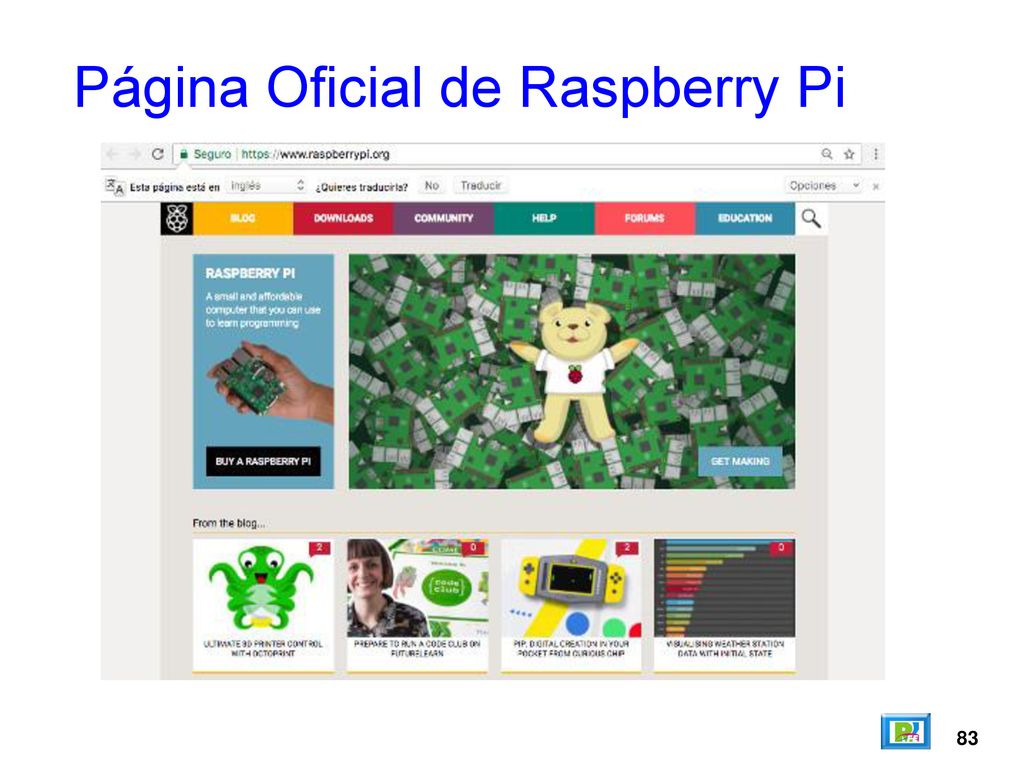

83 Página Oficial de Raspberry Pi
83

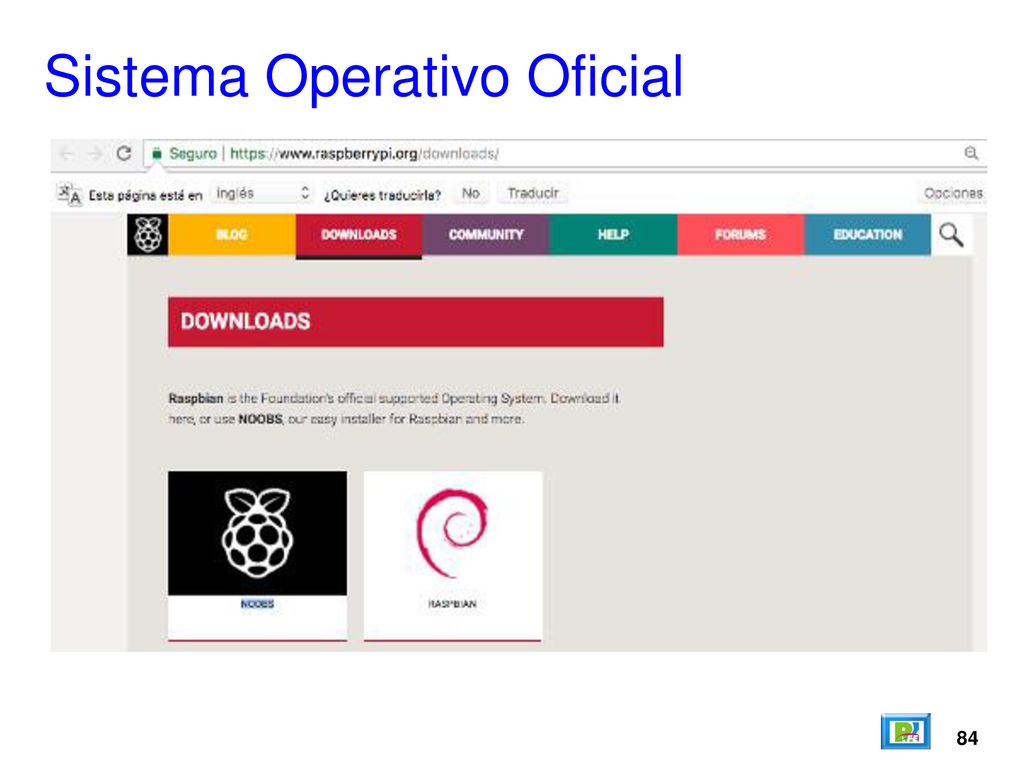

84 Sistema Operativo Oficial
84

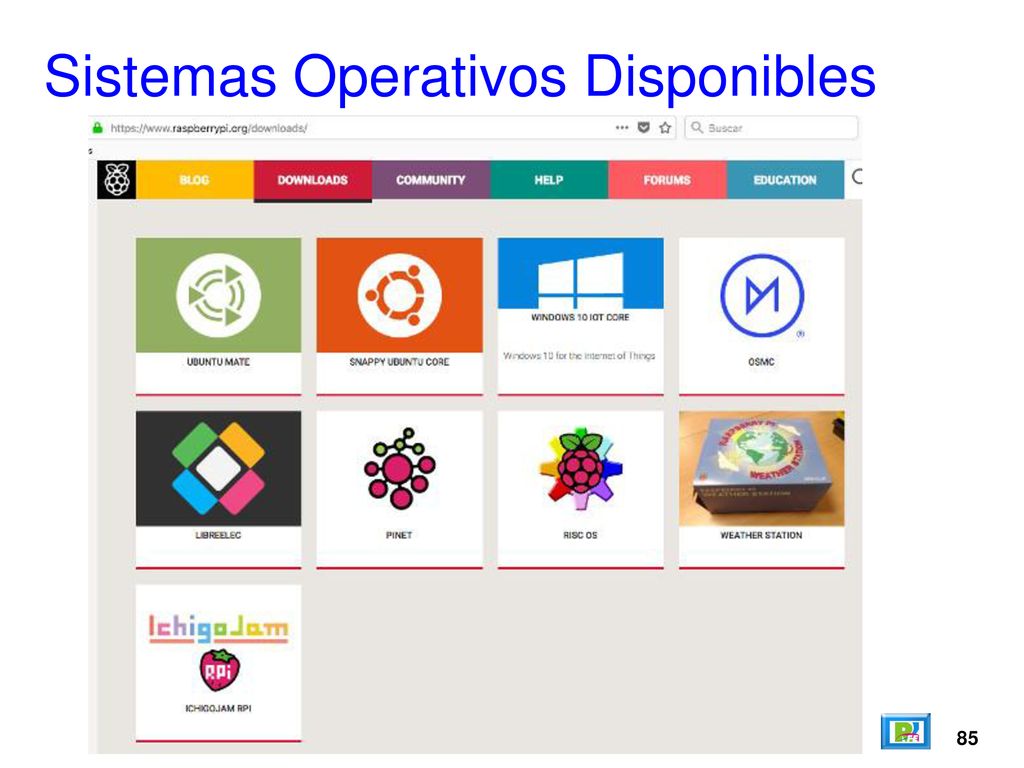

85 Sistemas Operativos Disponibles
85

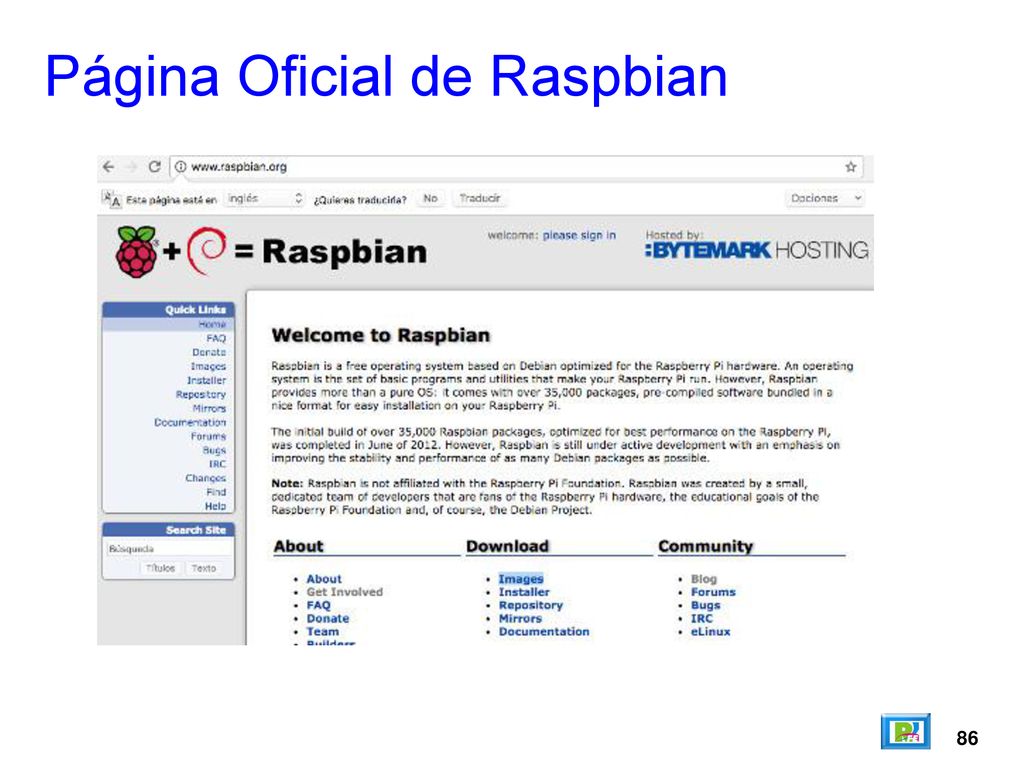

86 Página Oficial de Raspbian
86

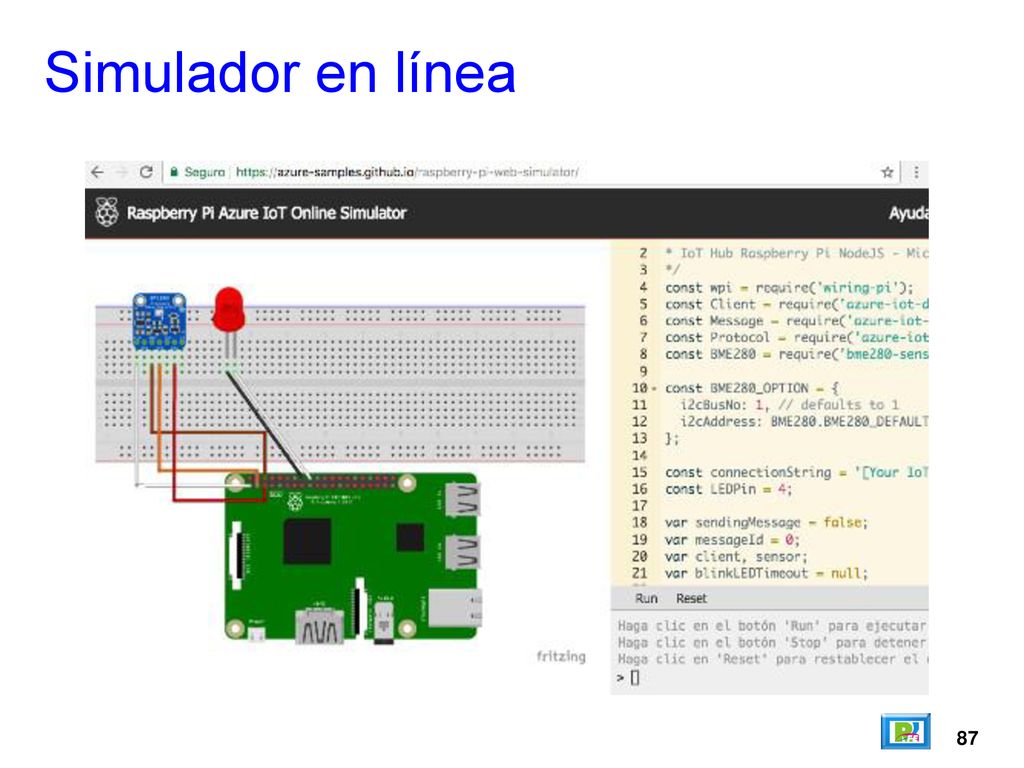

87 Simulador en línea 87

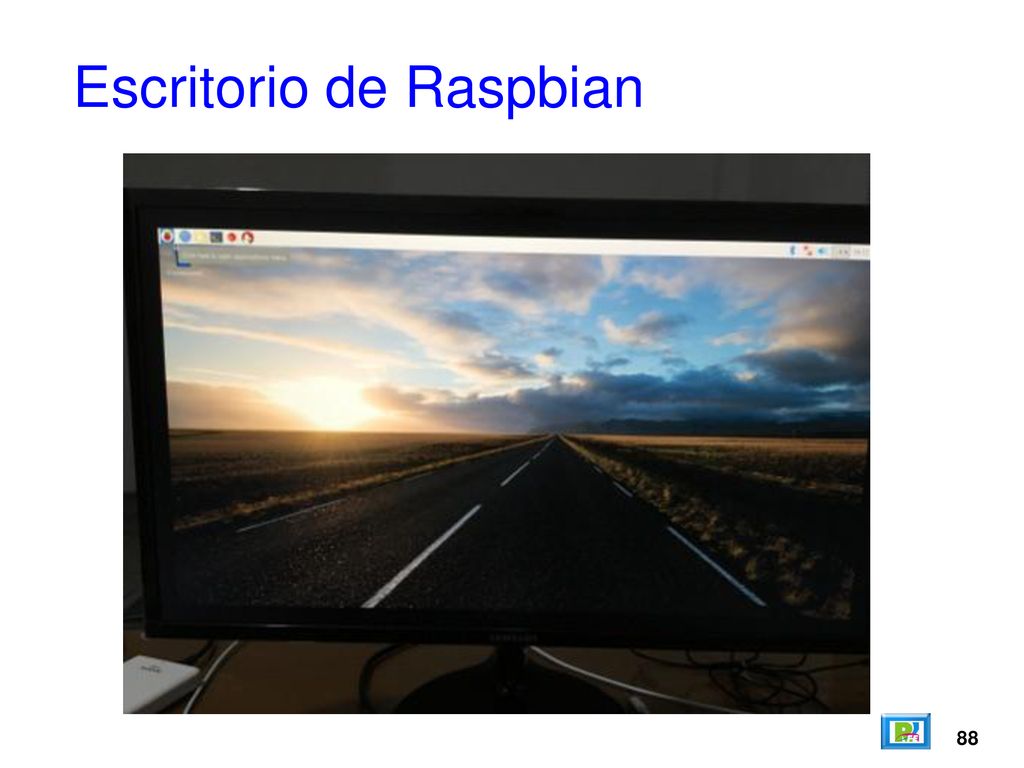

88 Escritorio de Raspbian
88

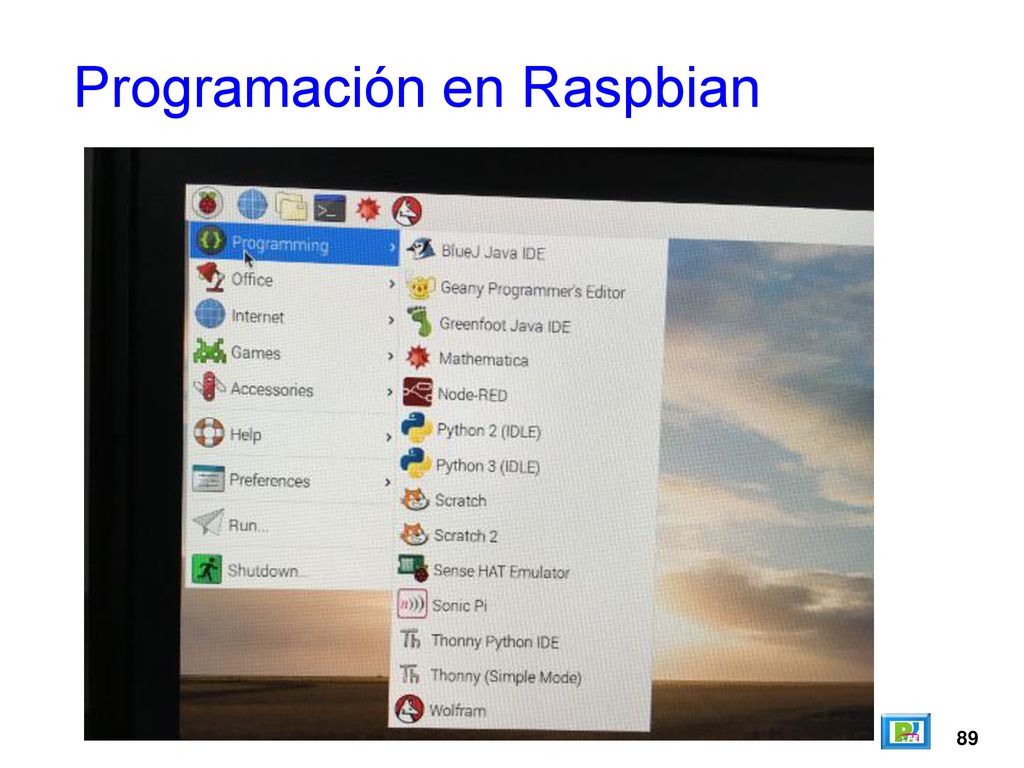

89 Programación en Raspbian
89

90 4) Proyectos de IoT

91 ¿Y si sólo tengo mi celular?

92 Sensores en un celular 92

93 Proyectos Realizados en el ITM

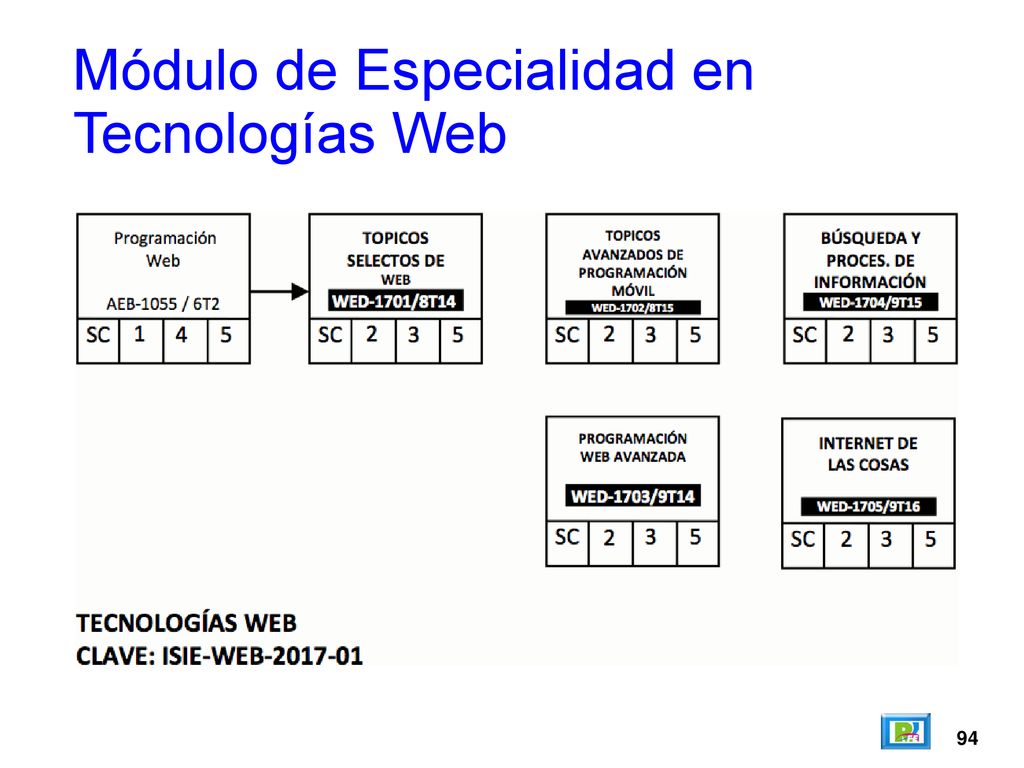

94 Módulo de Especialidad en Tecnologías Web
94

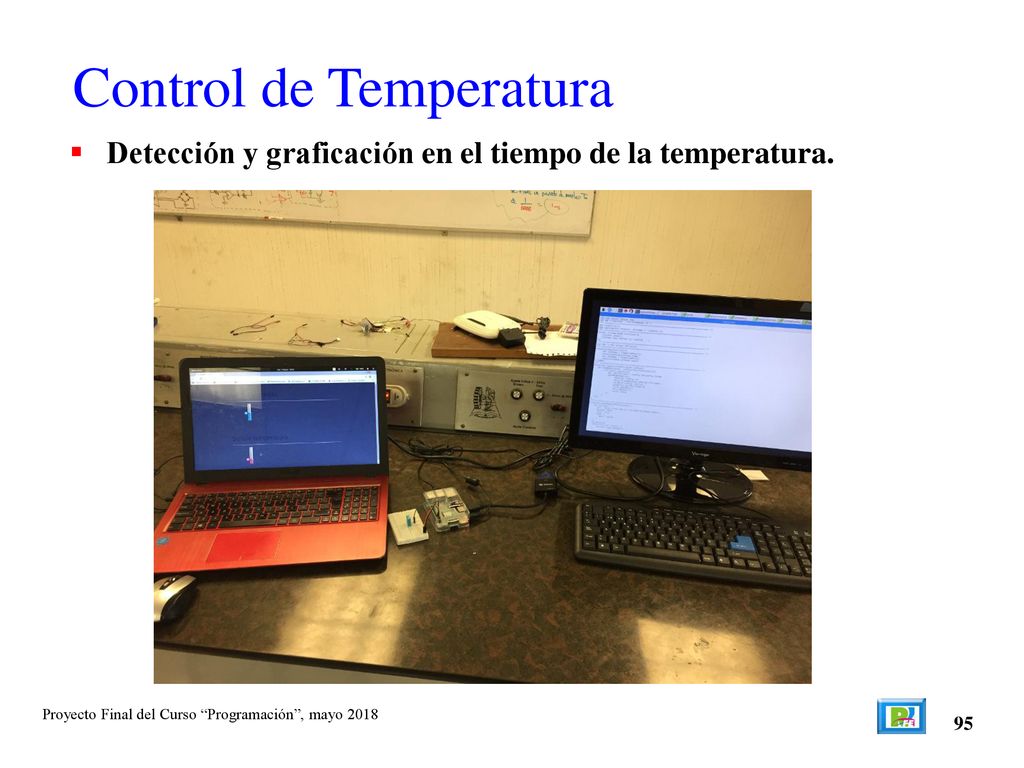

95 Control de Temperatura
Detección y graficación en el tiempo de la temperatura. Proyecto Final del Curso “Programación”, mayo 2018 95

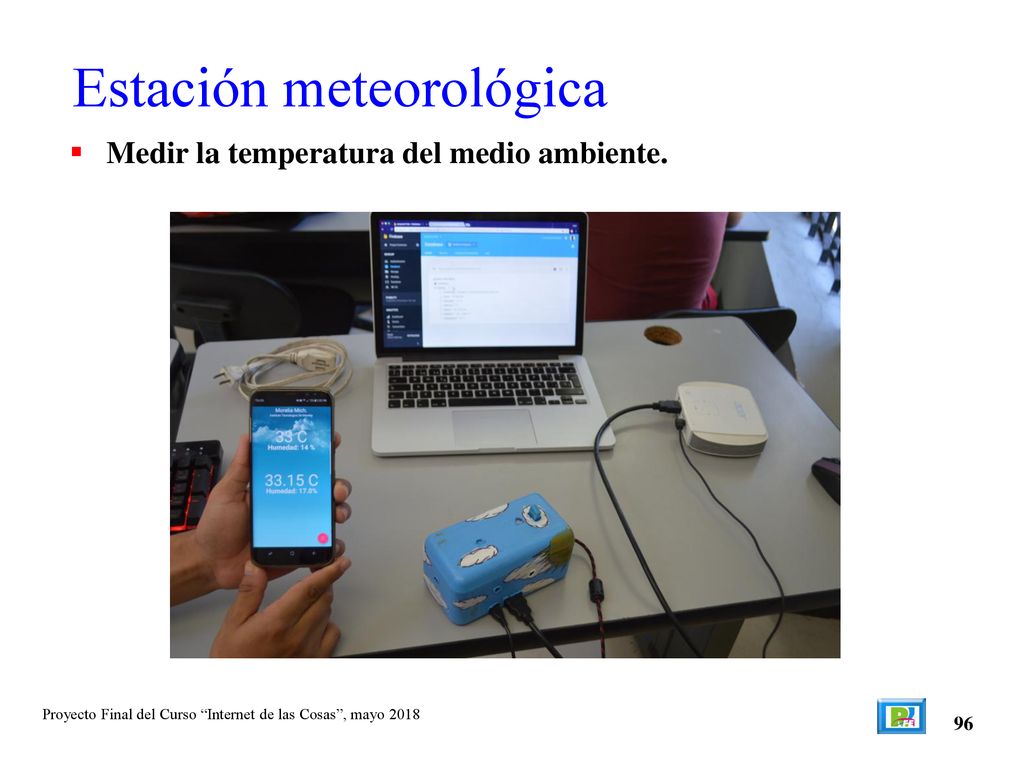

96 Estación meteorológica
Medir la temperatura del medio ambiente. Proyecto Final del Curso “Internet de las Cosas”, mayo 2018 96

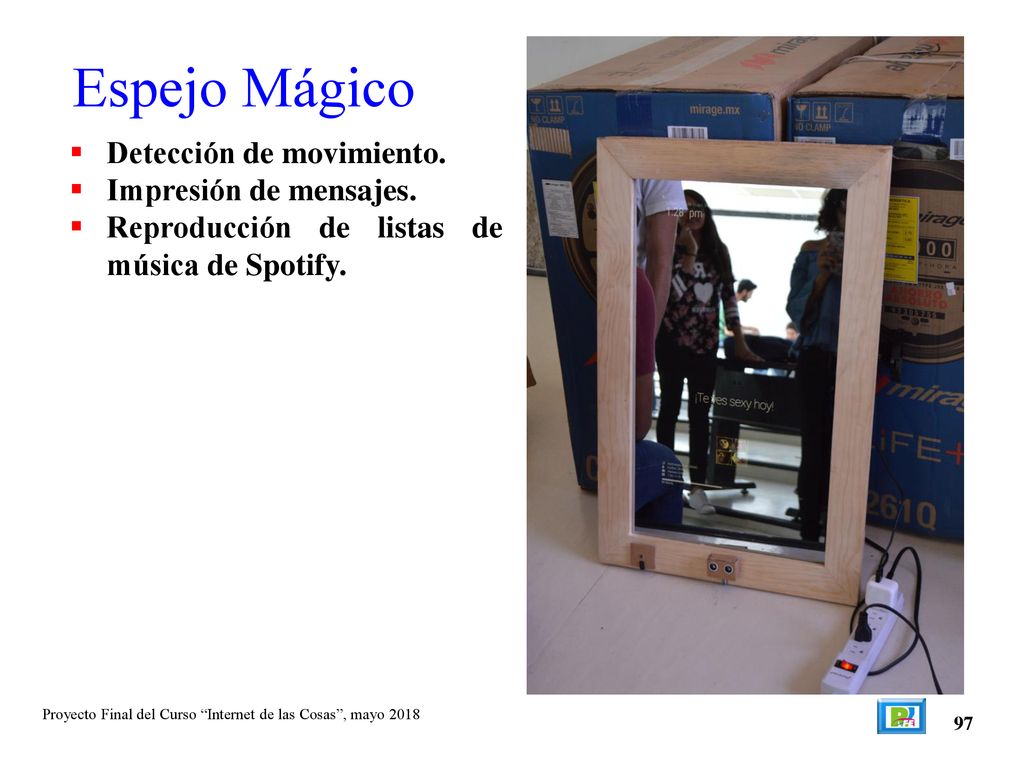

97 Espejo Mágico Detección de movimiento. Impresión de mensajes.
Reproducción de listas de música de Spotify. Proyecto Final del Curso “Internet de las Cosas”, mayo 2018 97

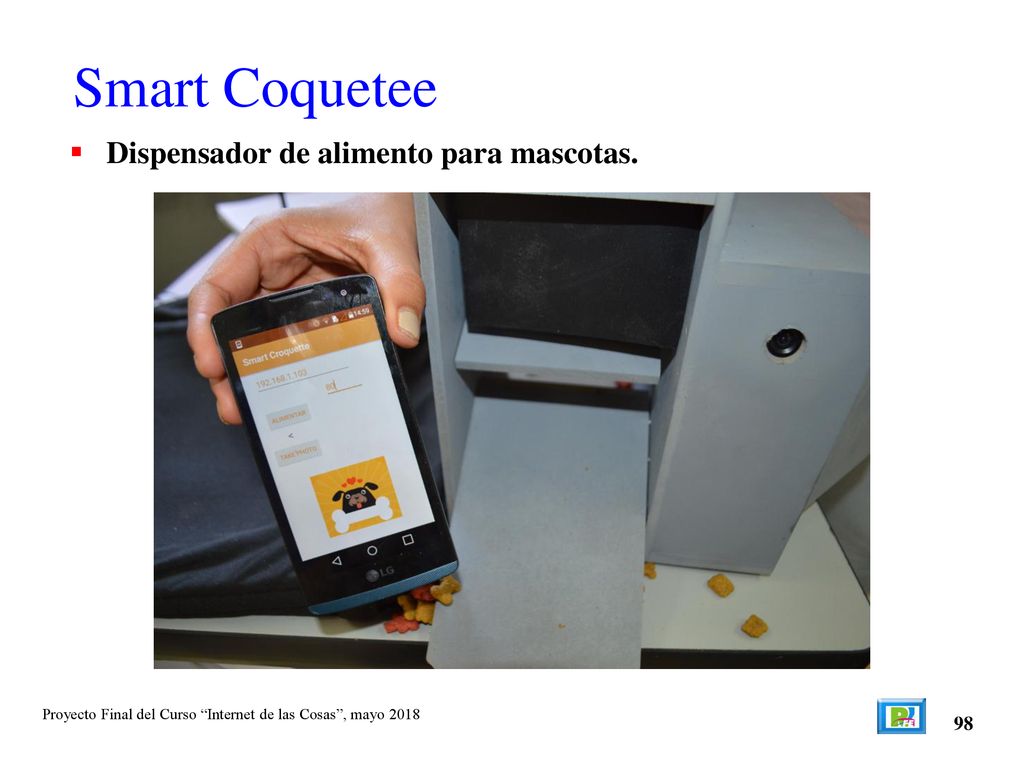

98 Smart Coquetee Dispensador de alimento para mascotas. 98
Proyecto Final del Curso “Internet de las Cosas”, mayo 2018 98

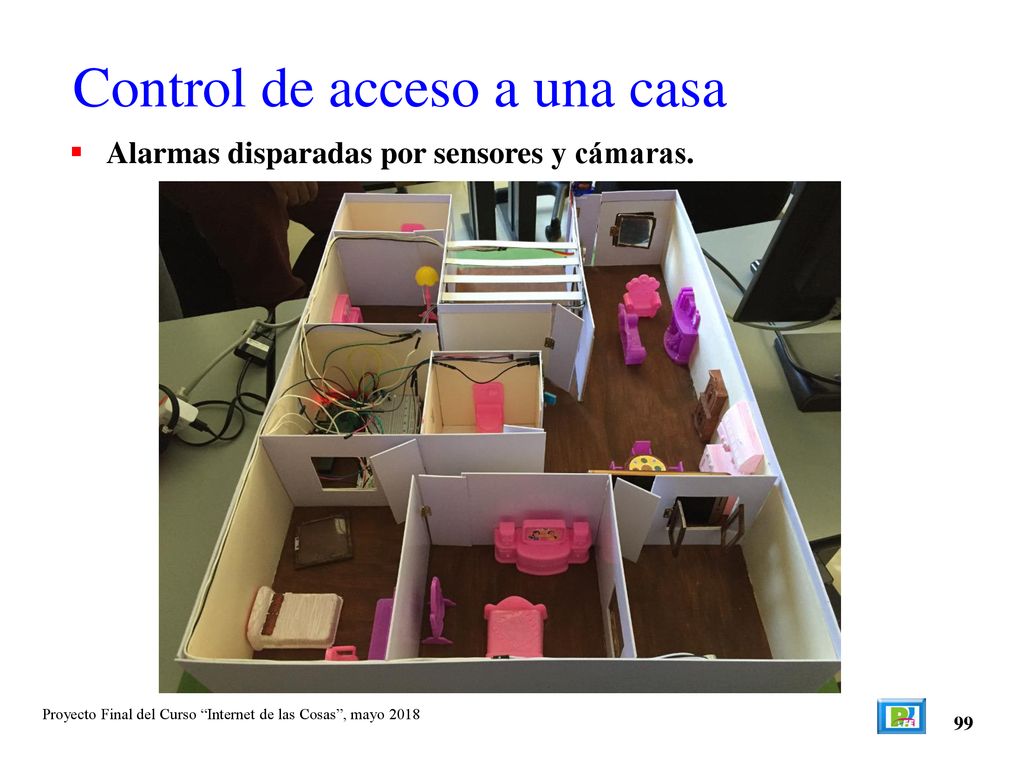

99 Control de acceso a una casa
Alarmas disparadas por sensores y cámaras. Proyecto Final del Curso “Internet de las Cosas”, mayo 2018 99

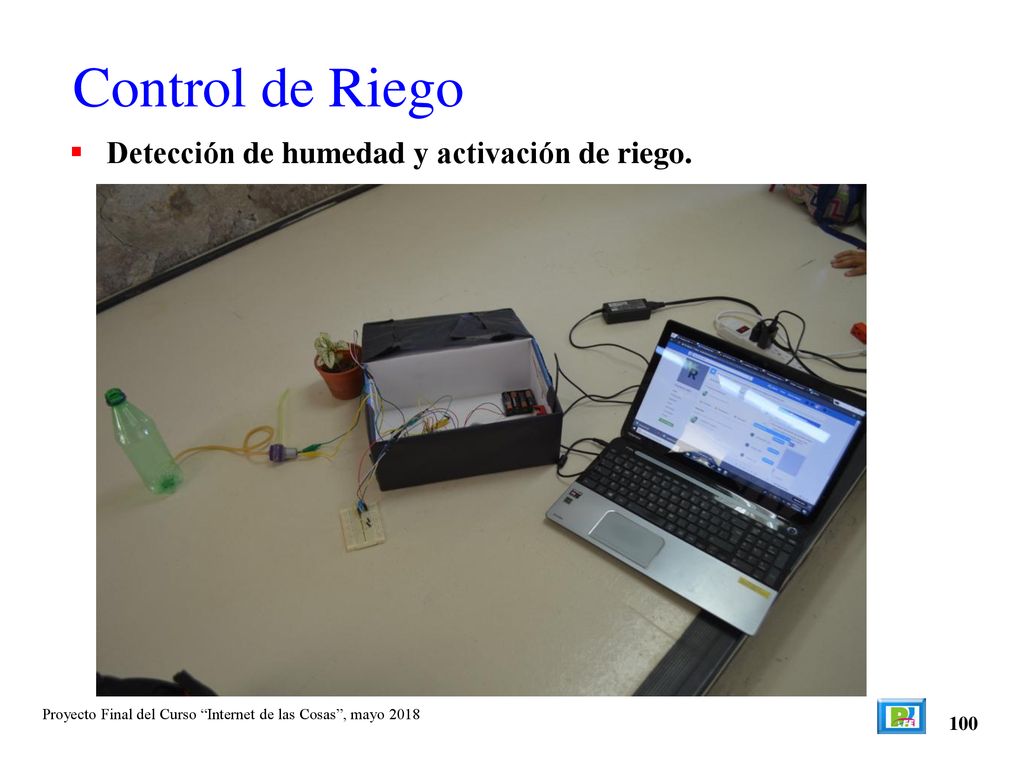

100 Control de Riego Detección de humedad y activación de riego. 100
Proyecto Final del Curso “Internet de las Cosas”, mayo 2018 100

101 Control de puerta de entrada

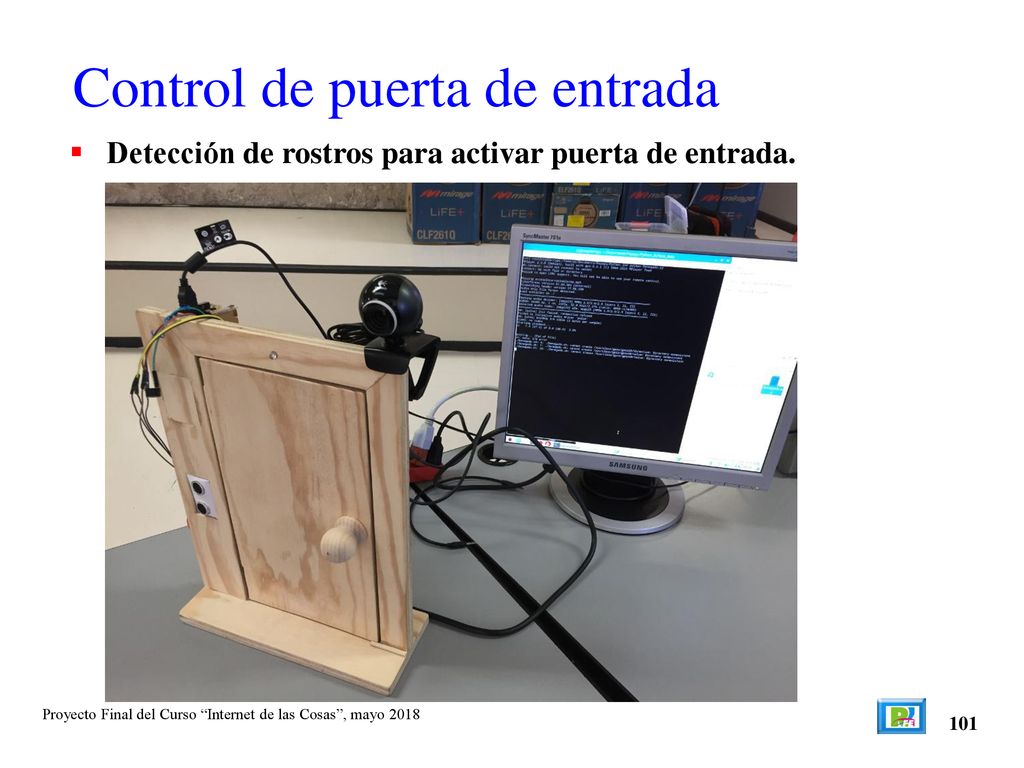

Detección de rostros para activar puerta de entrada. Proyecto Final del Curso “Internet de las Cosas”, mayo 2018 101

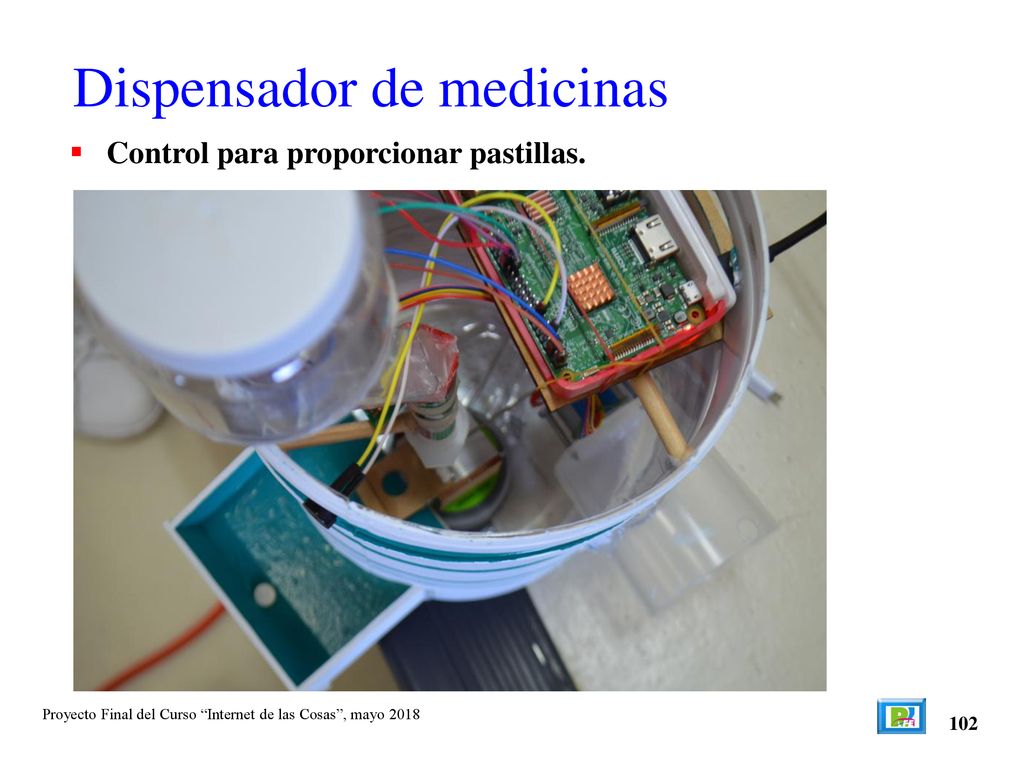

102 Dispensador de medicinas
Control para proporcionar pastillas. Proyecto Final del Curso “Internet de las Cosas”, mayo 2018 102

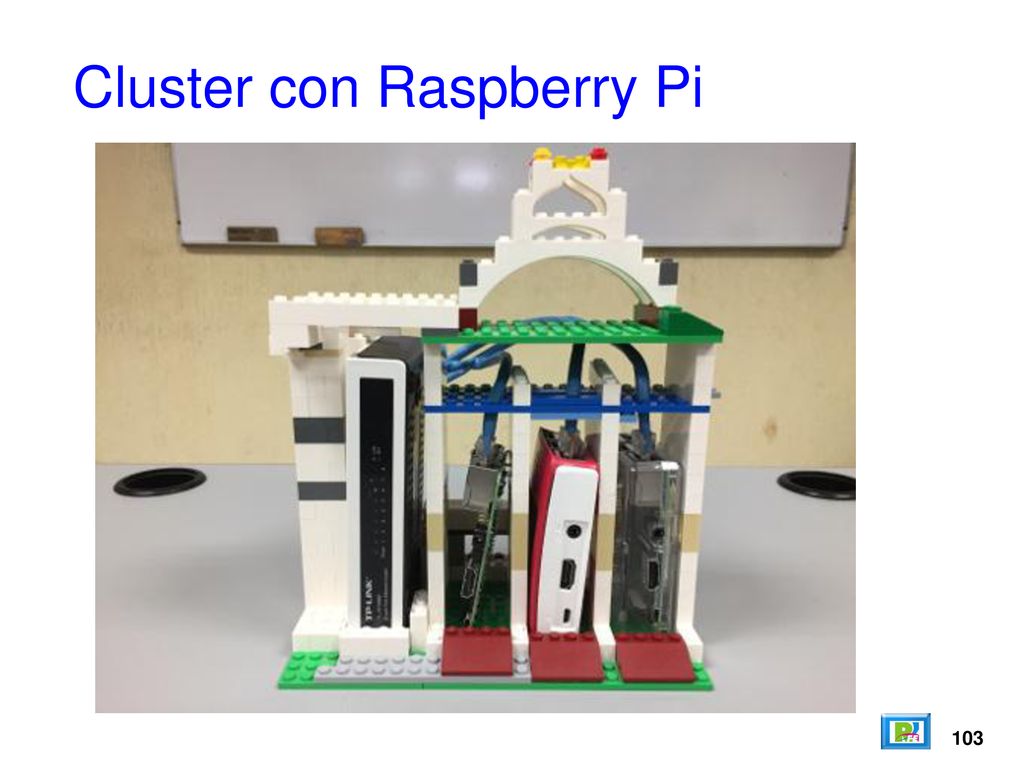

103 Cluster con Raspberry Pi
103

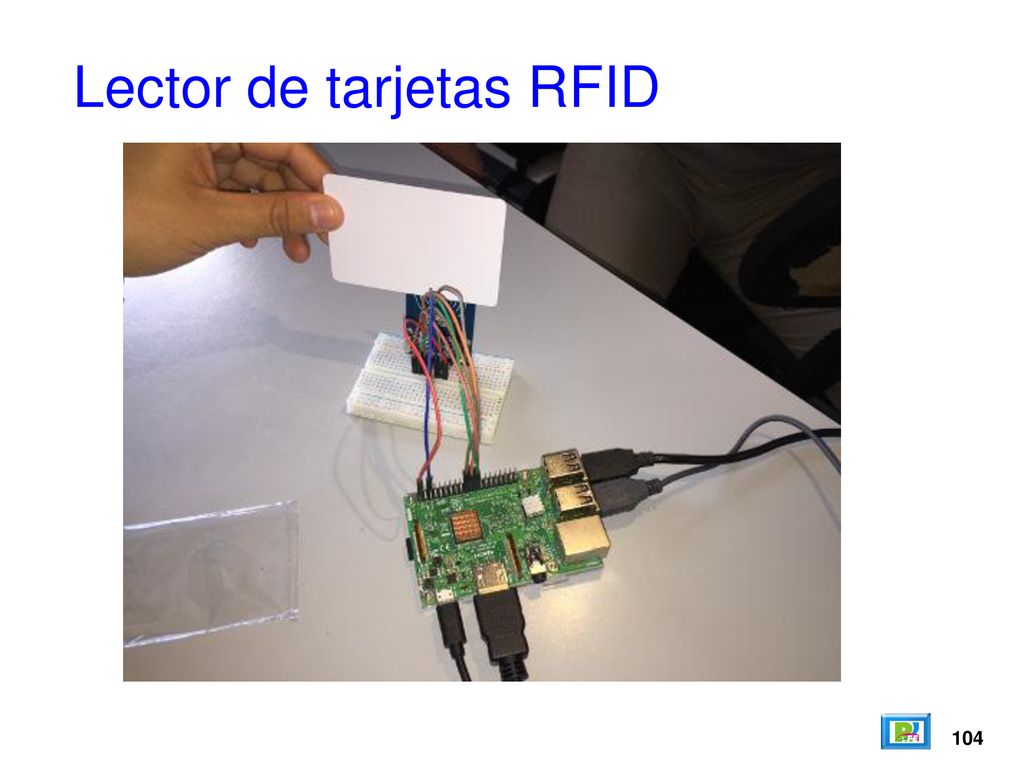

104 Lector de tarjetas RFID
104

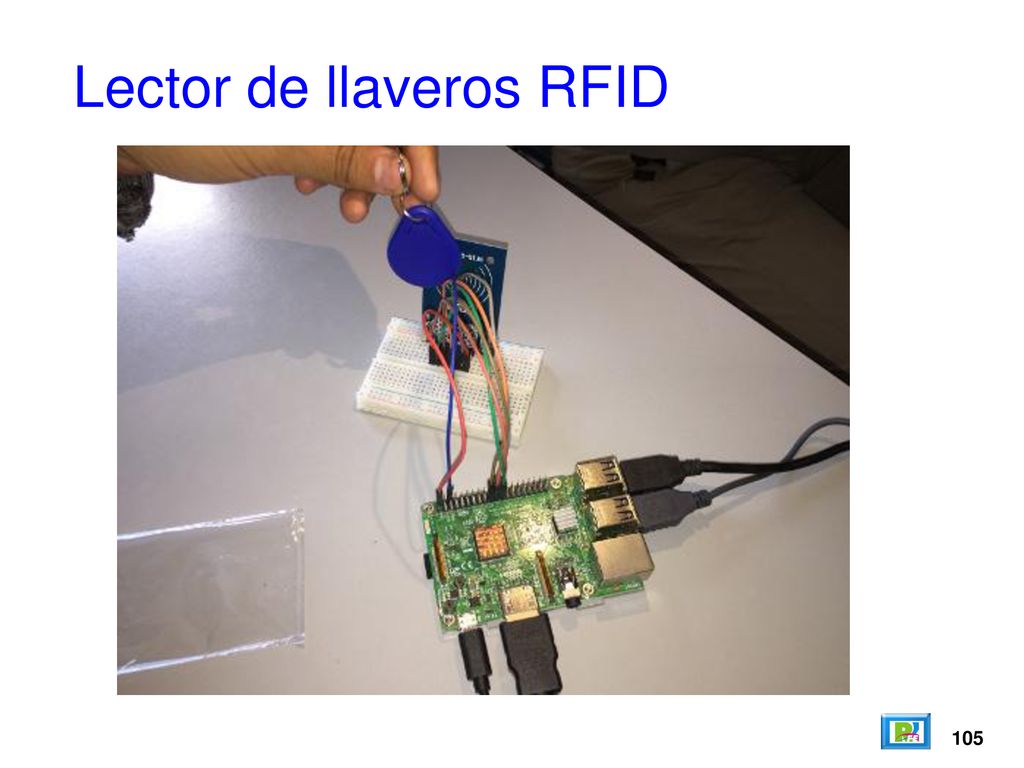

105 Lector de llaveros RFID
105

106 Propuesta de Proyectos de IoT

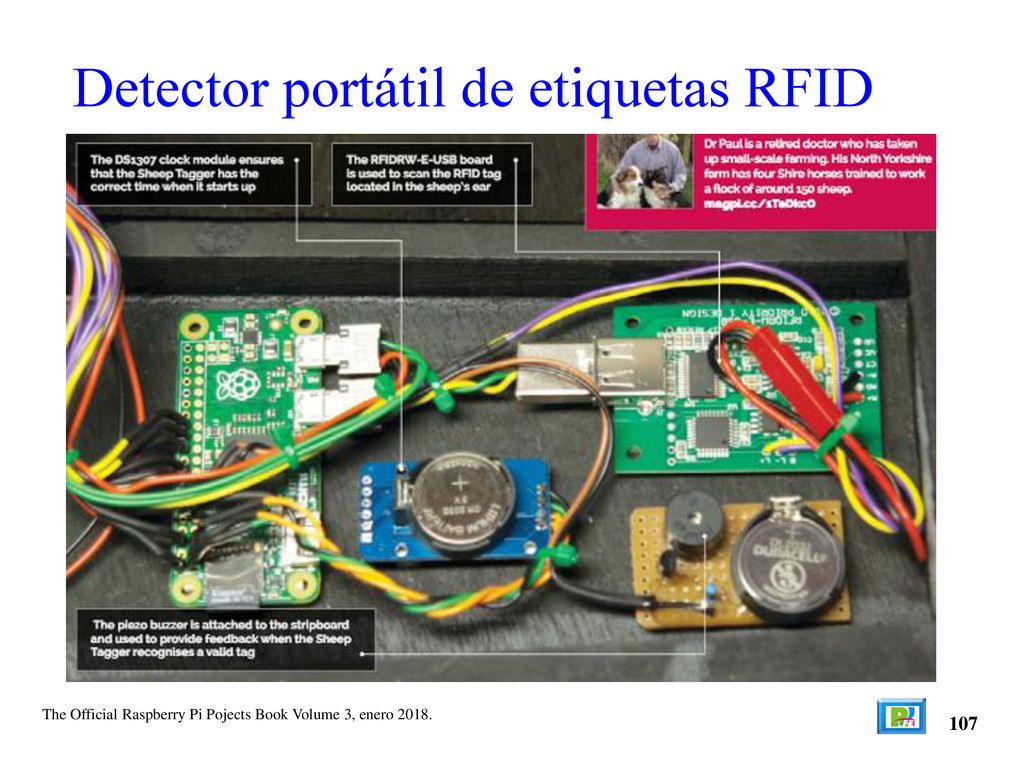

107 Detector portátil de etiquetas RFID
The Official Raspberry Pi Pojects Book Volume 3, enero 2018. 107

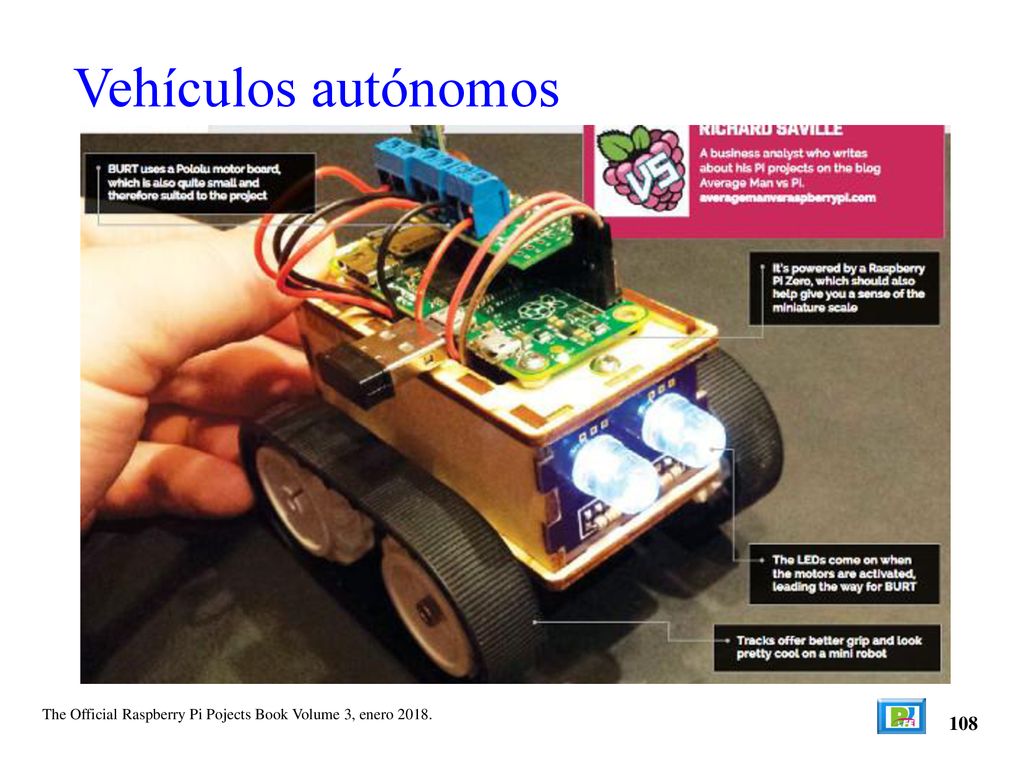

108 Vehículos autónomos The Official Raspberry Pi Pojects Book Volume 3, enero 2018. 108

109 Peceras The Official Raspberry Pi Pojects Book Volume 3, enero 2018. 109

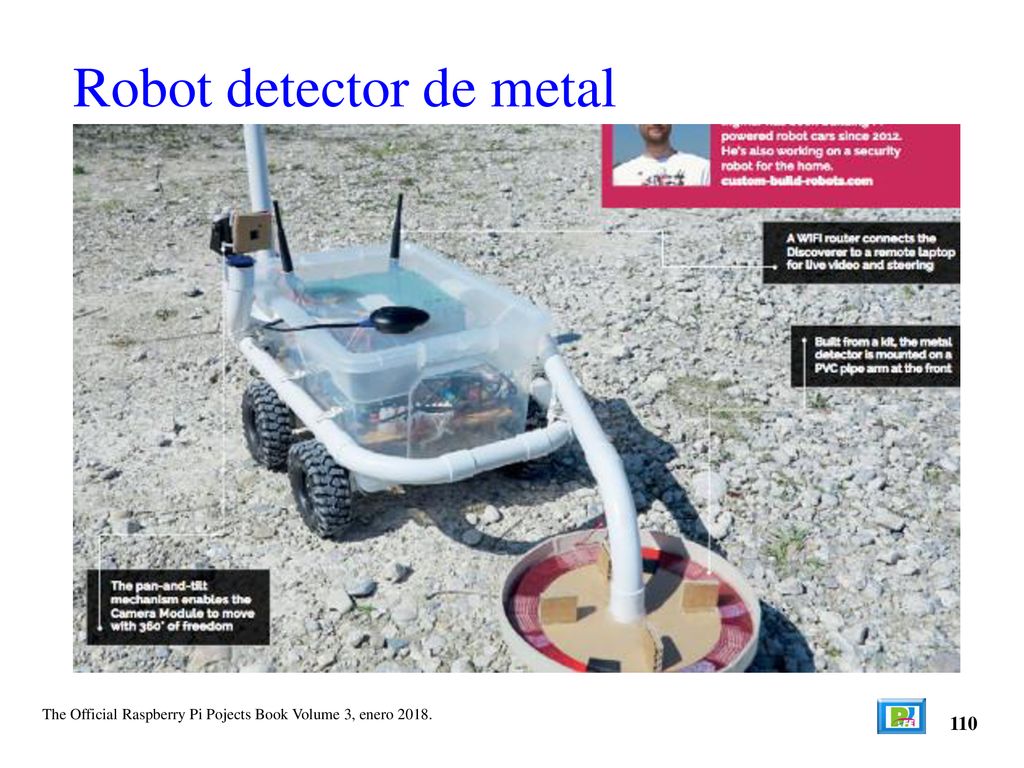

110 Robot detector de metal
The Official Raspberry Pi Pojects Book Volume 3, enero 2018. 110

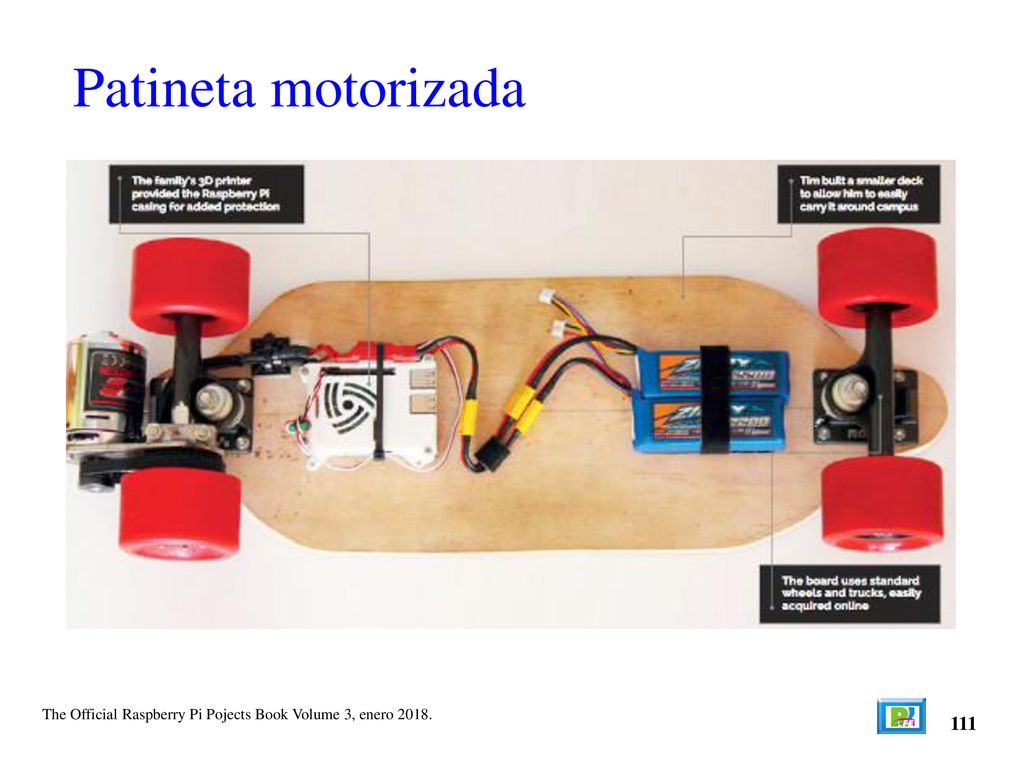

111 Patineta motorizada The Official Raspberry Pi Pojects Book Volume 3, enero 2018. 111

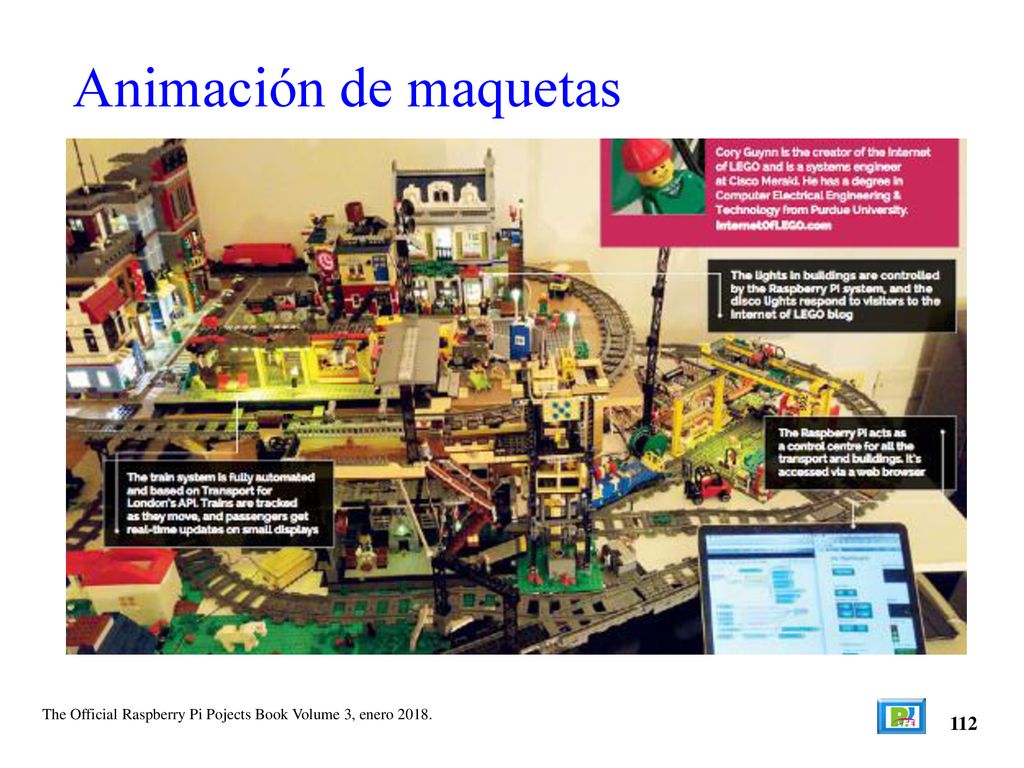

112 Animación de maquetas The Official Raspberry Pi Pojects Book Volume 3, enero 2018. 112

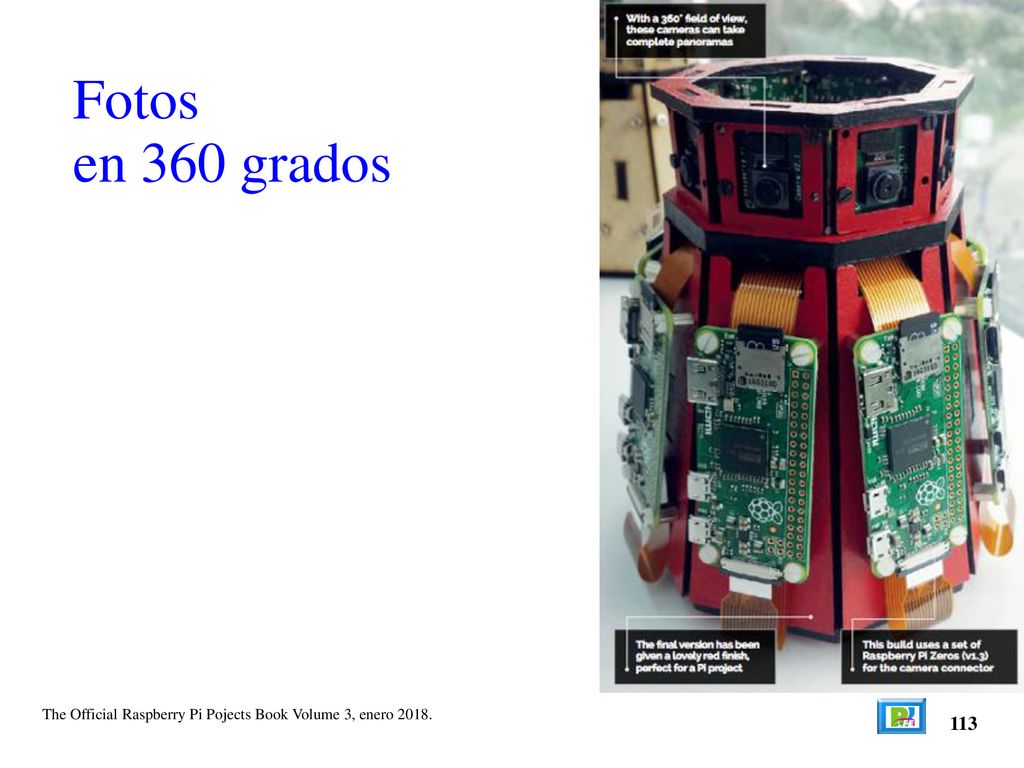

113 Fotos en 360 grados The Official Raspberry Pi Pojects Book Volume 3, enero 2018. 113

114 Pico Satélites (Cecytem Morelia)
Contramuro.com, abril 2018, 114

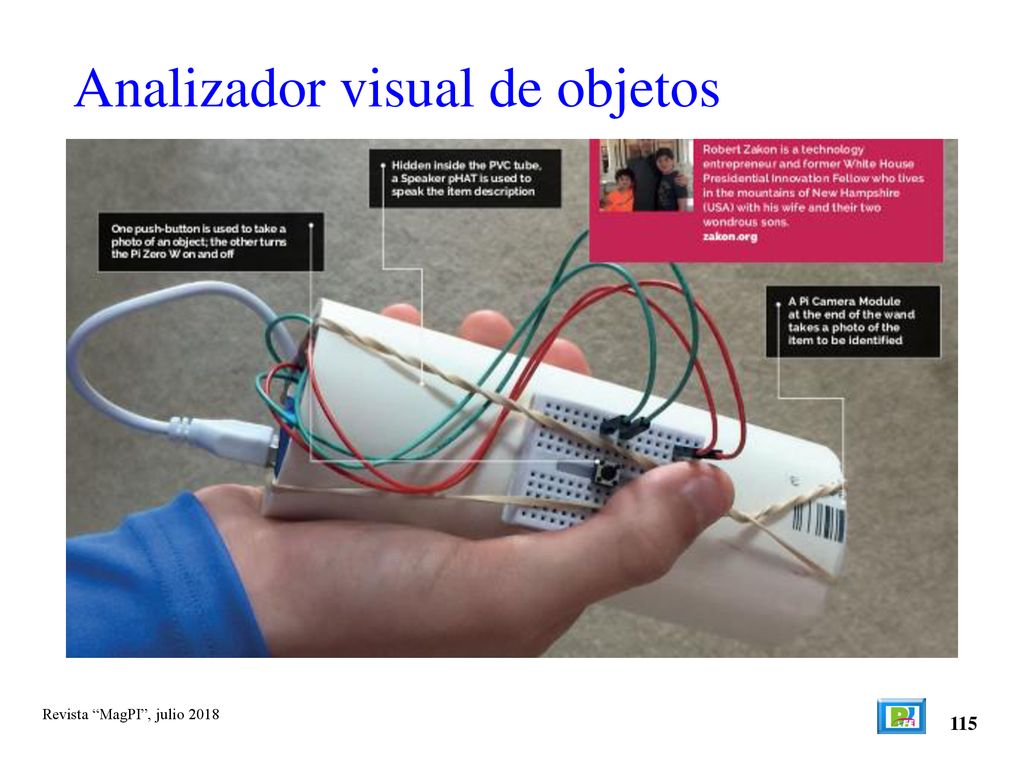

115 Analizador visual de objetos
Revista “MagPI”, julio 2018 115

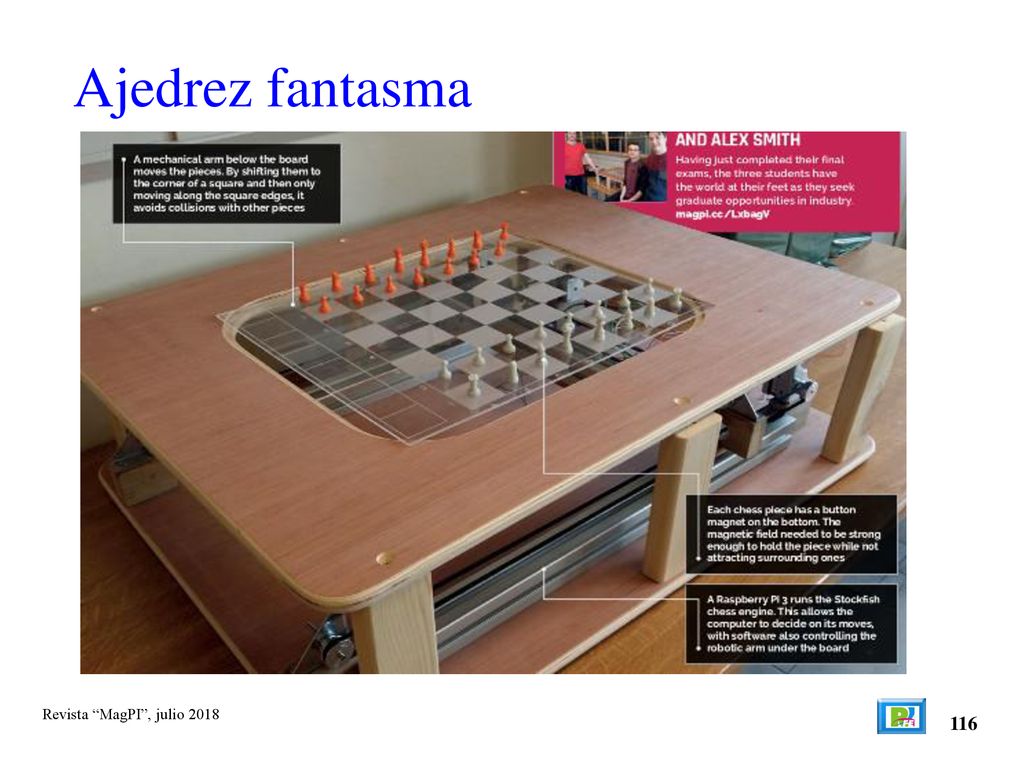

116 Ajedrez fantasma Revista “MagPI”, julio 2018 116

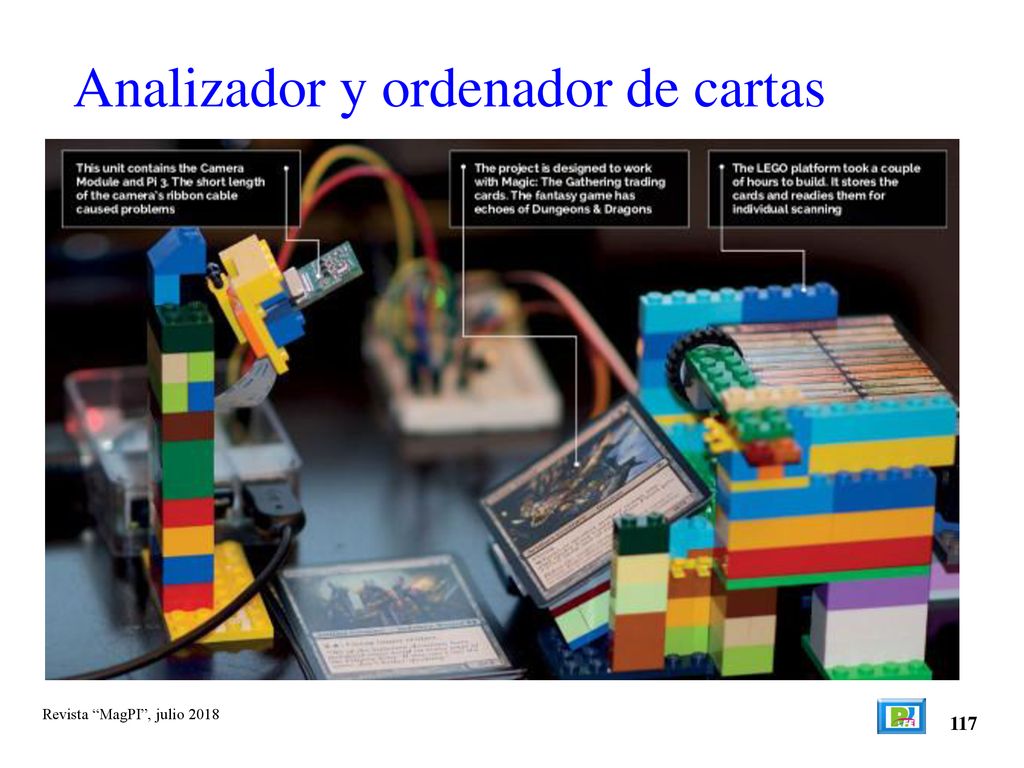

117 Analizador y ordenador de cartas
Revista “MagPI”, julio 2018 117

118 Domótica con Playstation Move
Revista “MagPI”, julio 2018 118

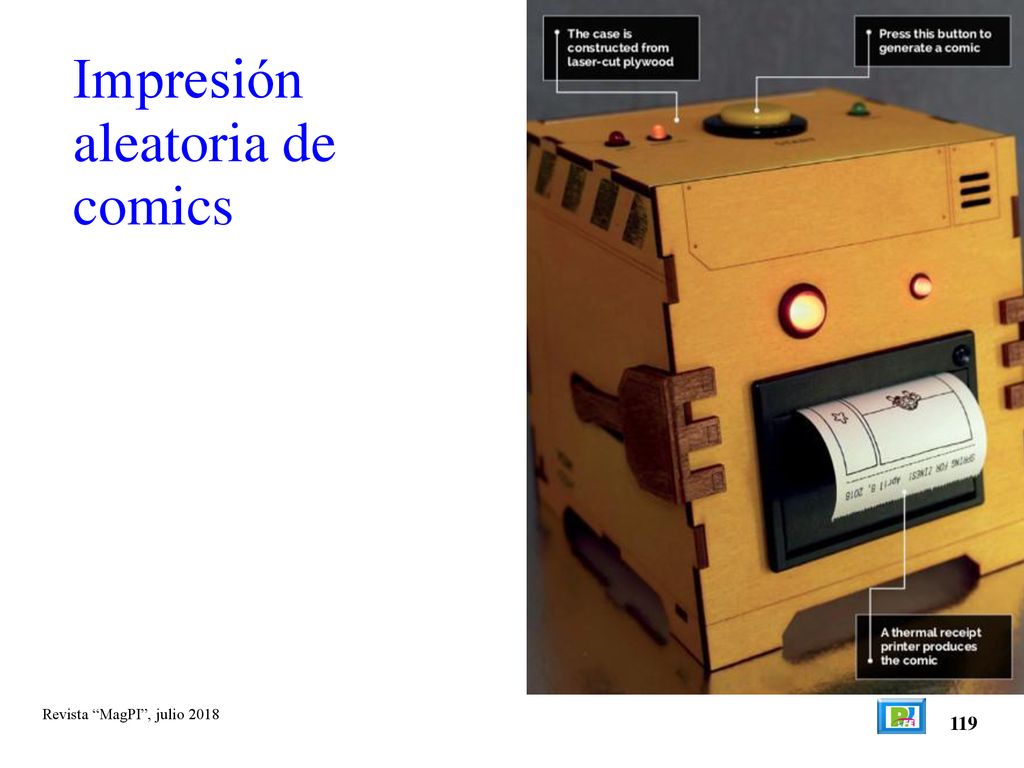

119 Impresión aleatoria de comics Revista “MagPI”, julio 2018 119

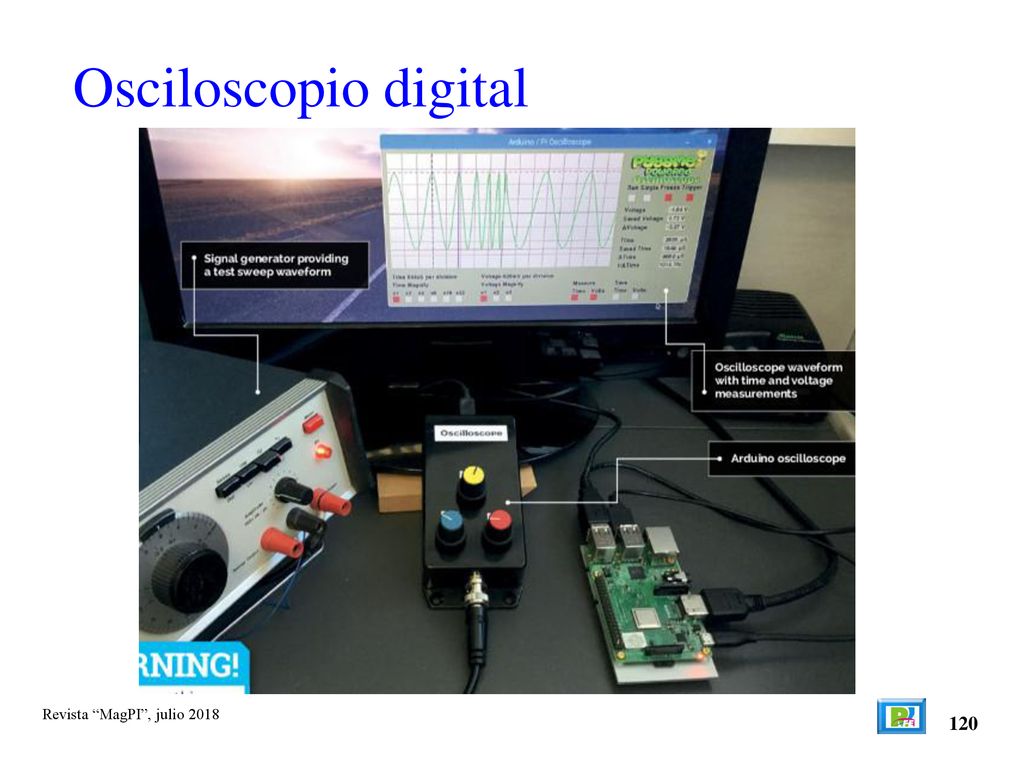

120 Osciloscopio digital Revista “MagPI”, julio 2018 120

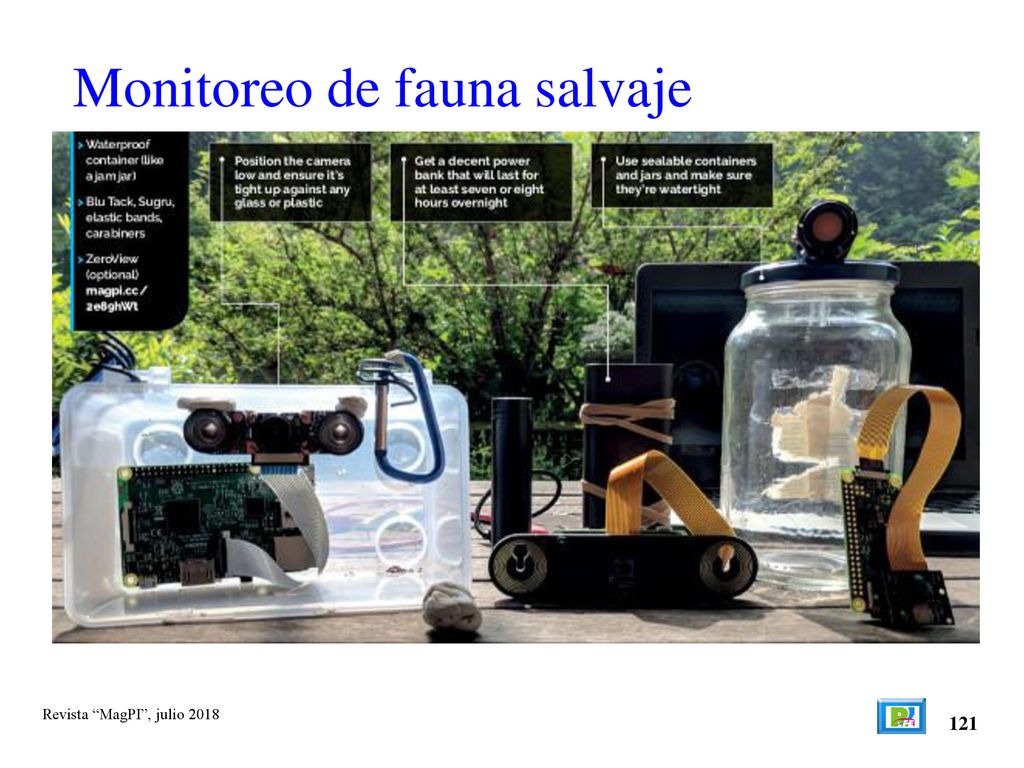

121 Monitoreo de fauna salvaje
Revista “MagPI”, julio 2018 121

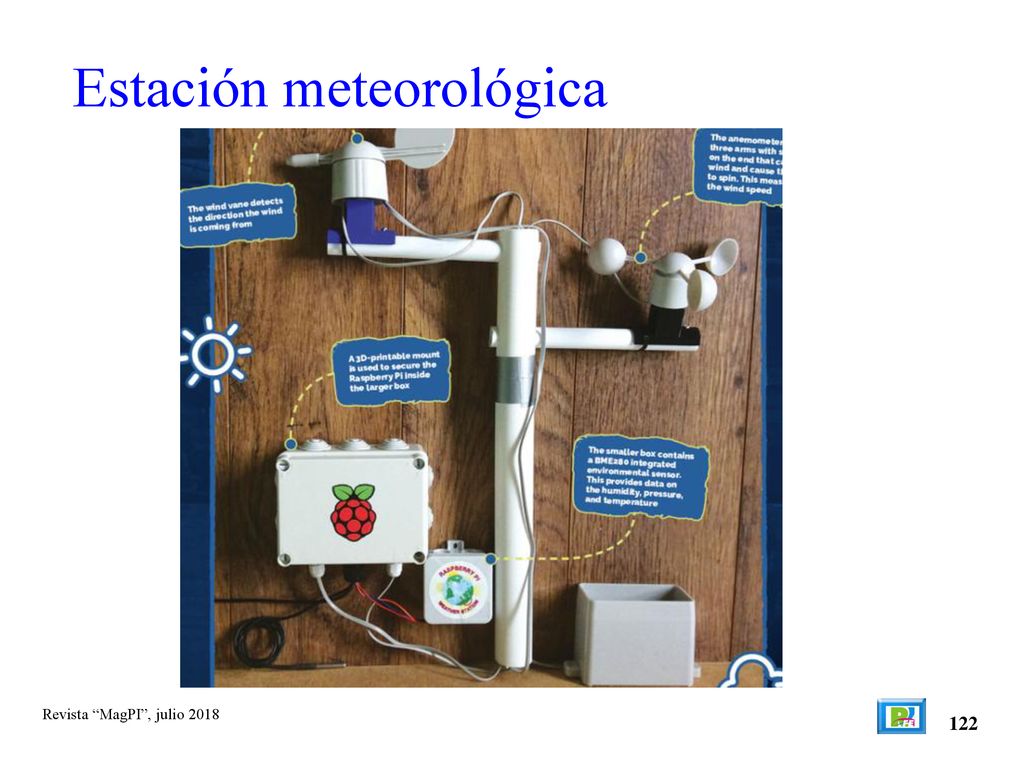

122 Estación meteorológica
Revista “MagPI”, julio 2018 122

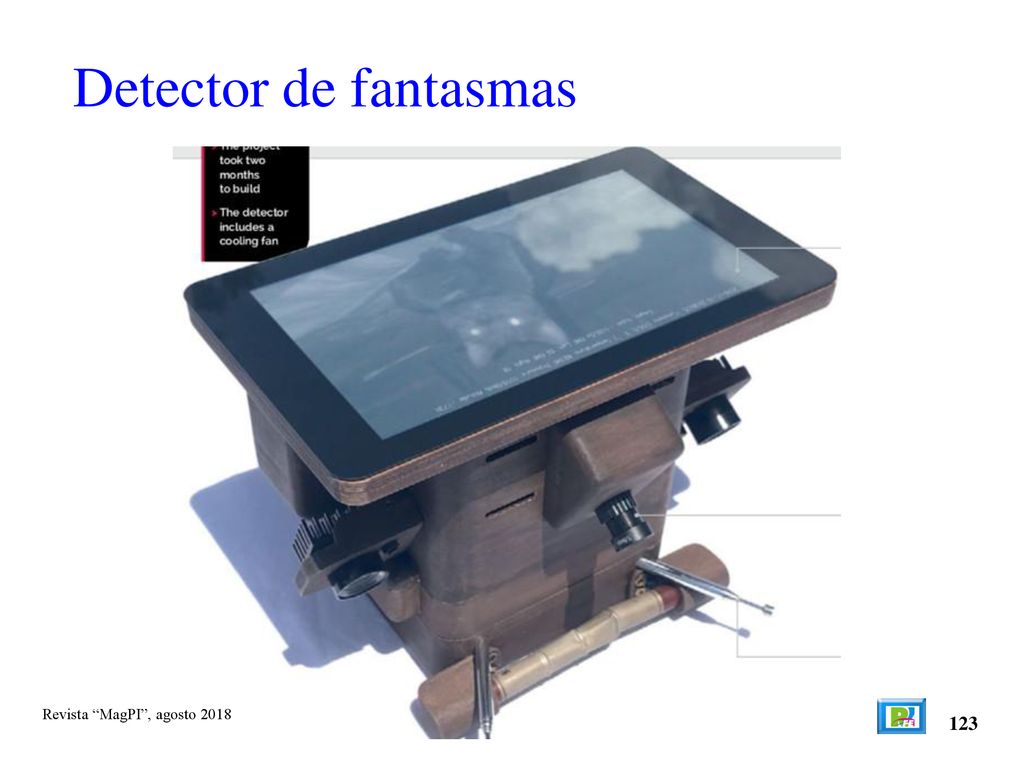

123 Detector de fantasmas Revista “MagPI”, agosto 2018 123

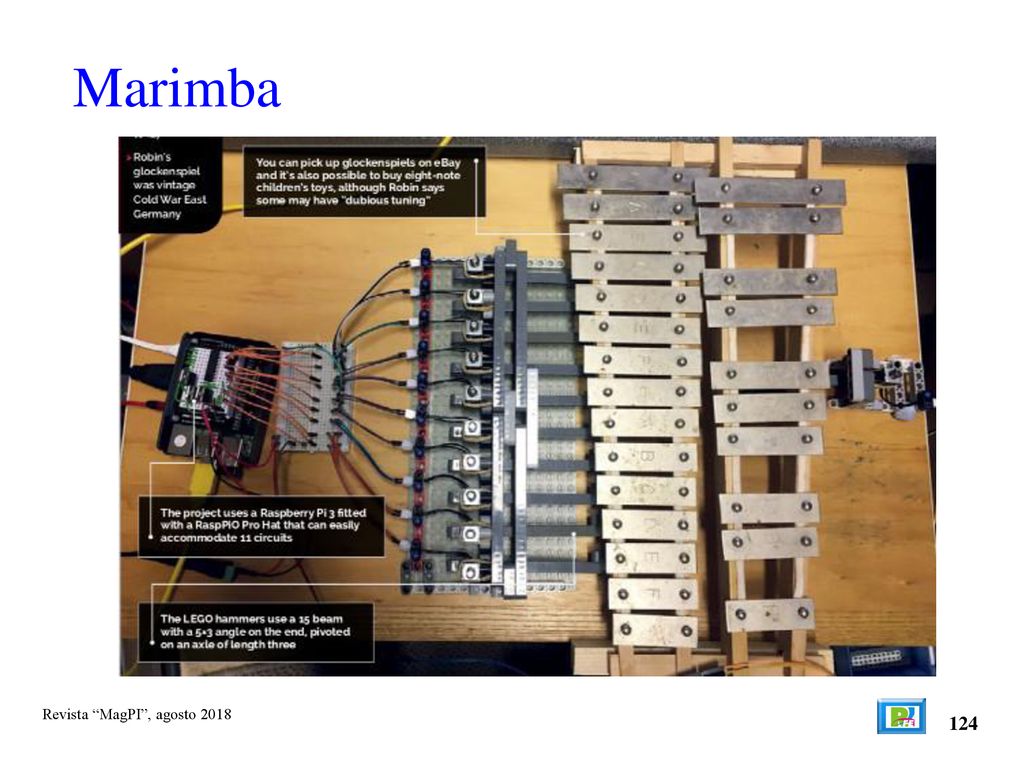

124 Marimba Revista “MagPI”, agosto 2018 124

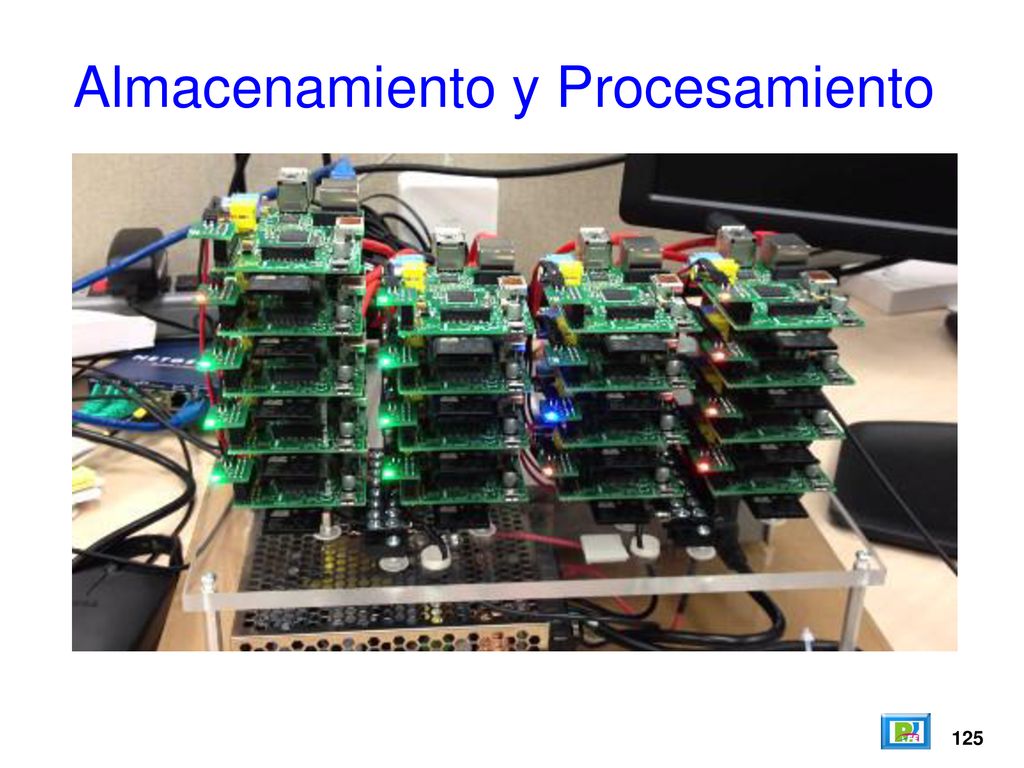

125 Almacenamiento y Procesamiento
125

126 5) Conclusiones

127 ¿Hay oportunidades en al área
de IoT y Big Data? 127

128 Ingenieros en los próximos 5 años!
Se requieren mas de 100,000 Ingenieros en los próximos 5 años! 128

129 Competitividad Mundial
Ya me dió el dolor de caballo… No vuelvo a cenar enchiladas… Si hubiera entrenado mas… Ya no voy a ir al antro… ¿cuánto quedó el Morelia? Ahorita le meto un codazo… Competitividad Mundial 129

130 ¿ Cuando me sacaré la lotería?
Nunca dejar de Soñar... ¿ Cuando me sacaré la lotería?

131 Tu puedes ser el mejor!!! Sí se pudo!!! 131

132 Gracias! Rogelio Ferreira Escutia Instituto Tecnológico de Morelia
