1

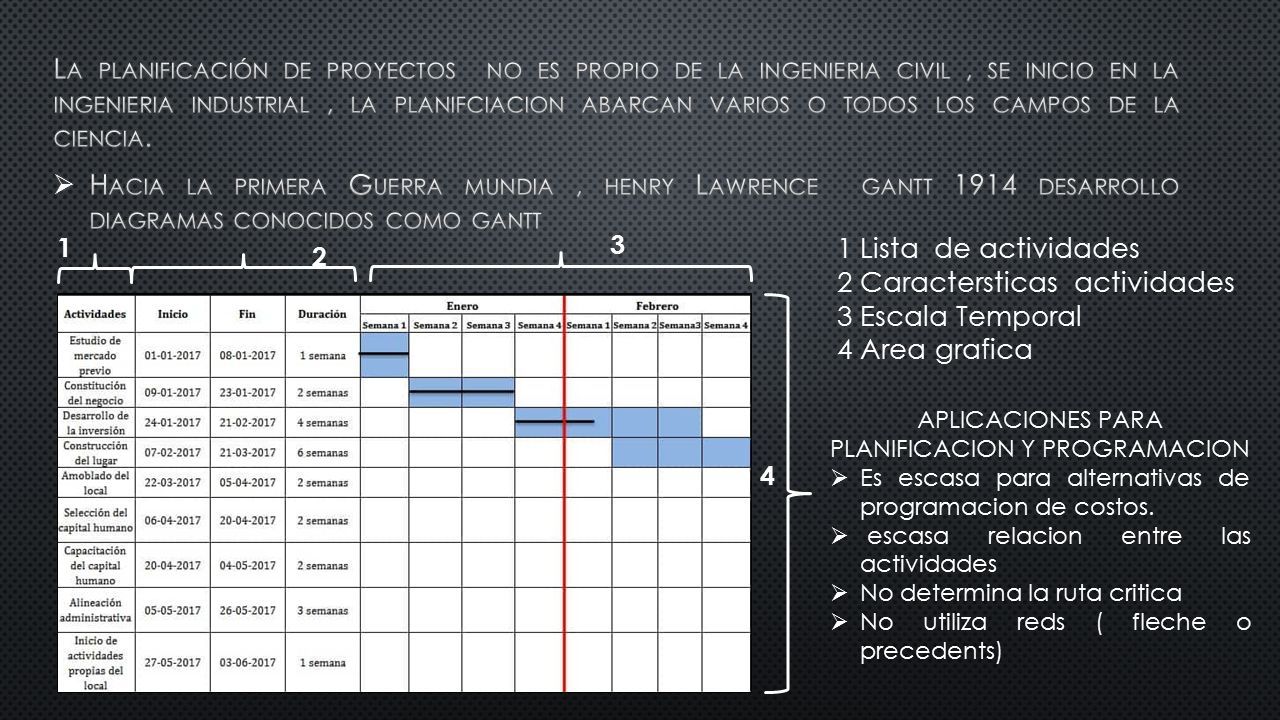

2 4 2 1 3 1 Lista de actividades 2 Caractersticas actividades 3 Escala Temporal 4 Area grafica APLICACIONES PARA PLANIFICACION Y PROGRAMACION  Es escasa para alternativas de programacion de costos.  escasa relacion entre las actividades  No determina la ruta critica  No utiliza reds ( fleche o precedents)

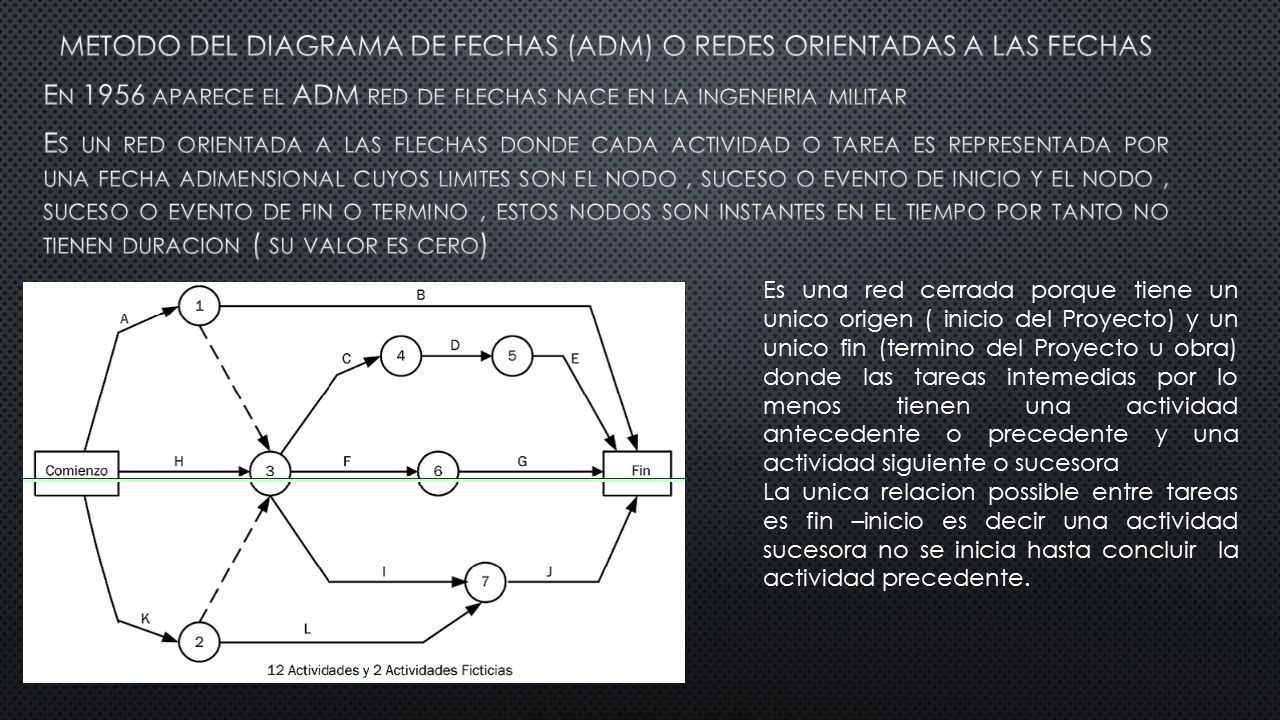

3 Es una red cerrada porque tiene un unico origen ( inicio del Proyecto) y un unico fin (termino del Proyecto u obra) donde las tareas intemedias por lo menos tienen una actividad antecedente o precedente y una actividad siguiente o sucesora La unica relacion possible entre tareas es fin –inicio es decir una actividad sucesora no se inicia hasta concluir la actividad precedente.

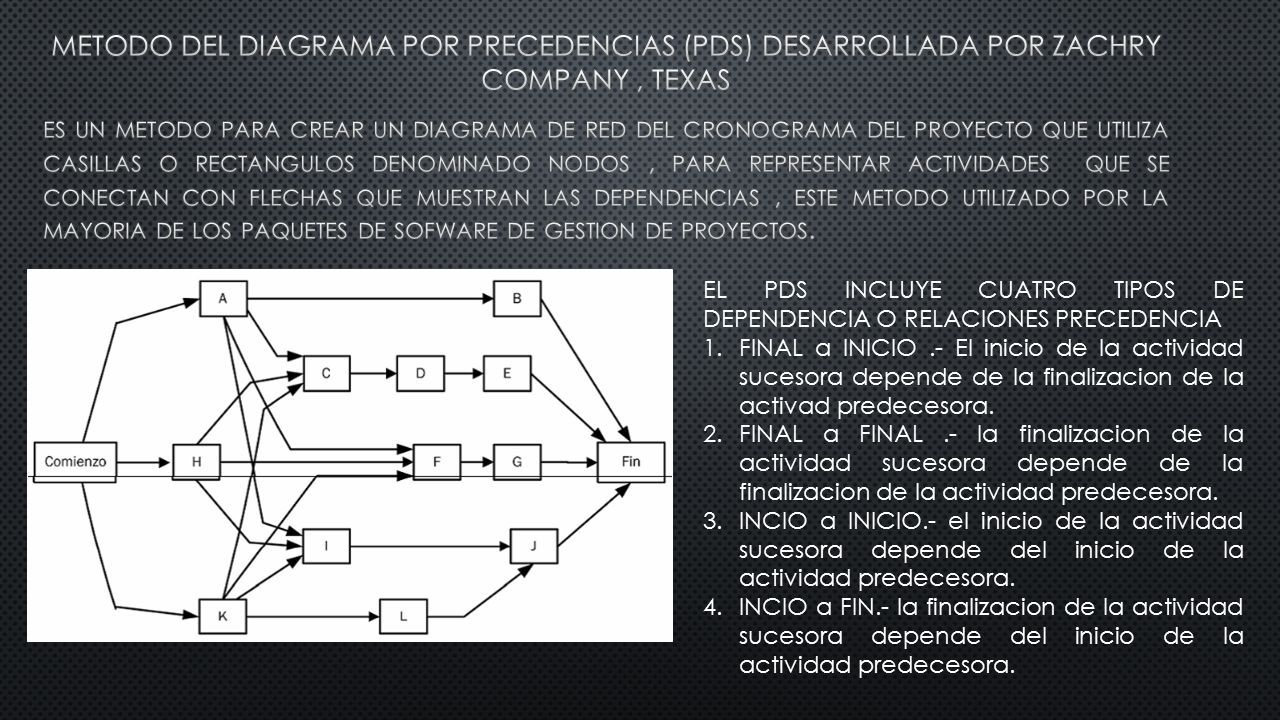

4 EL PDS INCLUYE CUATRO TIPOS DE DEPENDENCIA O RELACIONES PRECEDENCIA 1.FINAL a INICIO.- El inicio de la actividad sucesora depende de la finalizacion de la activad predecesora. 2.FINAL a FINAL.- la finalizacion de la actividad sucesora depende de la finalizacion de la actividad predecesora. 3.INCIO a INICIO.- el inicio de la actividad sucesora depende del inicio de la actividad predecesora. 4.INCIO a FIN.- la finalizacion de la actividad sucesora depende del inicio de la actividad predecesora.

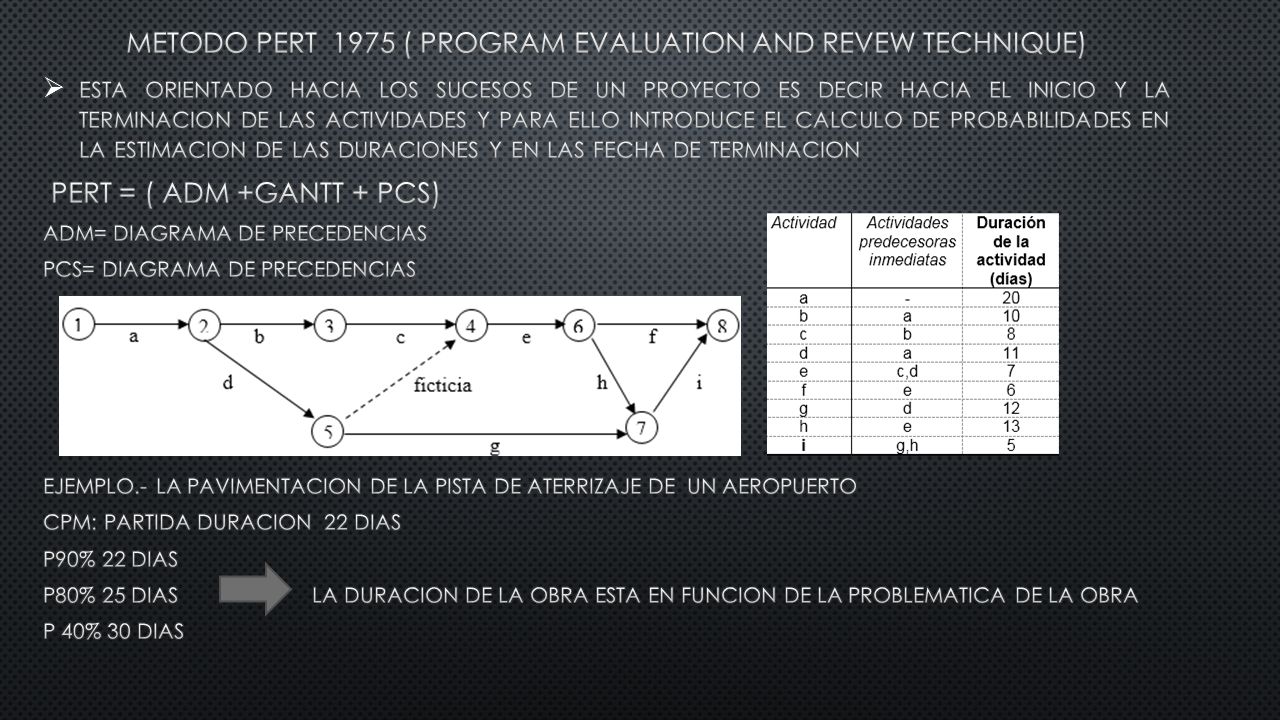

5

6 APLICACIONES PARA PLANIFICACION Y PROGRAMACION  Para planificacion muy Buena la red presenta torda la informacion esencial  Determina la ruta critica si  Utilizacion de redes(flechas o precdencias) si  Muy Buena para alternativas de programacion de costos  Fd, corresponde a actividades ficticias que no consumen tiempo ni recursos.

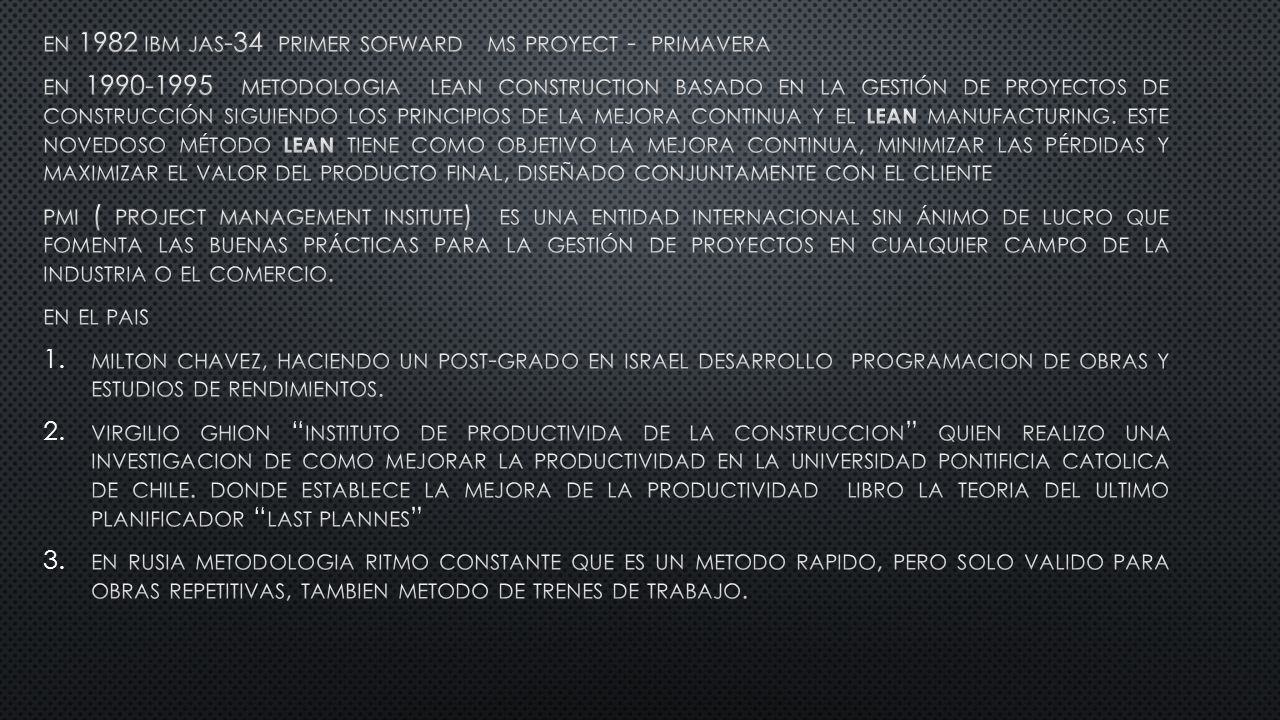

7
