1

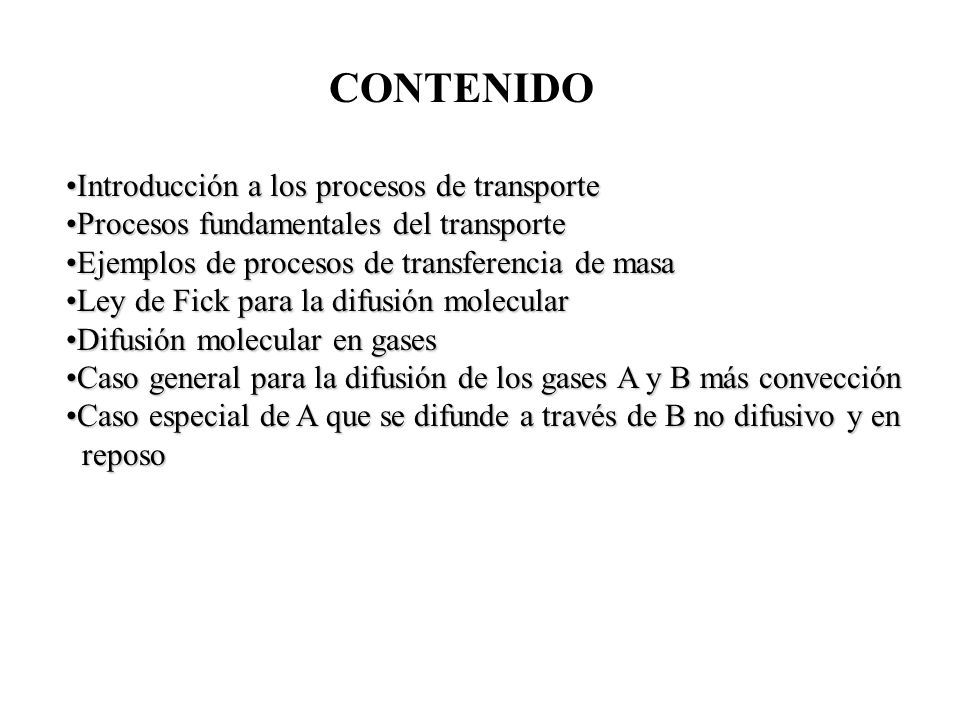

2 CONTENIDO Introducción a los procesos de transporteIntroducción a los procesos de transporte Procesos fundamentales del transporteProcesos fundamentales del transporte Ejemplos de procesos de transferencia de masaEjemplos de procesos de transferencia de masa Ley de Fick para la difusión molecularLey de Fick para la difusión molecular Difusión molecular en gasesDifusión molecular en gases Caso general para la difusión de los gases A y B más convecciónCaso general para la difusión de los gases A y B más convección Caso especial de A que se difunde a través de B no difusivo y enCaso especial de A que se difunde a través de B no difusivo y en reposo reposo

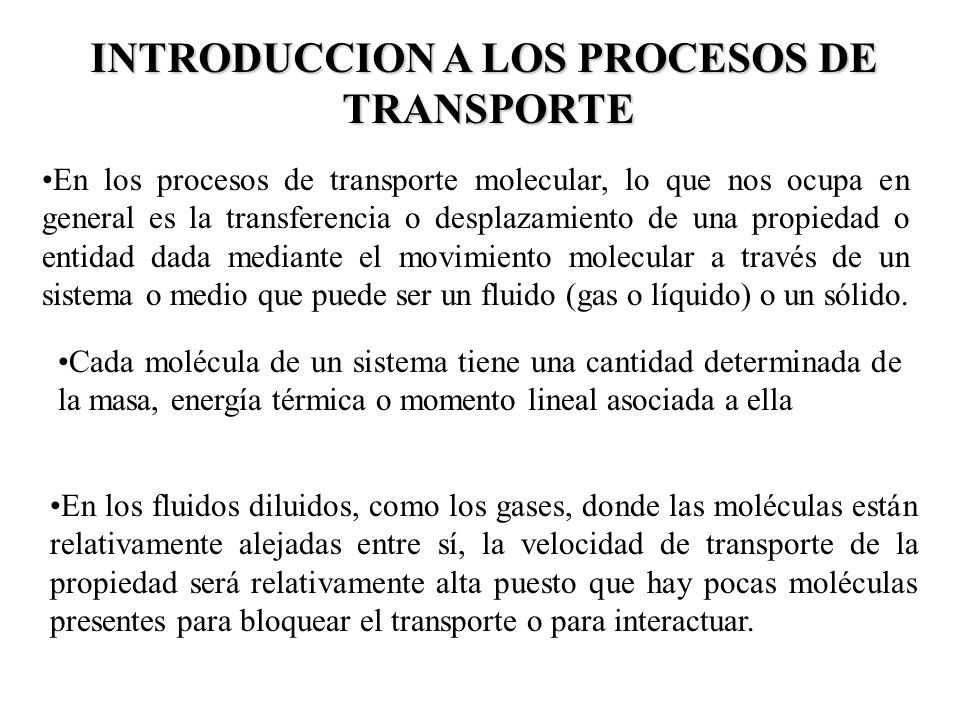

3 INTRODUCCION A LOS PROCESOS DE TRANSPORTE TRANSPORTE En los procesos de transporte molecular, lo que nos ocupa en general es la transferencia o desplazamiento de una propiedad o entidad dada mediante el movimiento molecular a través de un sistema o medio que puede ser un fluido (gas o líquido) o un sólido. Cada molécula de un sistema tiene una cantidad determinada de la masa, energía térmica o momento lineal asociada a ella En los fluidos diluidos, como los gases, donde las moléculas están relativamente alejadas entre sí, la velocidad de transporte de la propiedad será relativamente alta puesto que hay pocas moléculas presentes para bloquear el transporte o para interactuar.

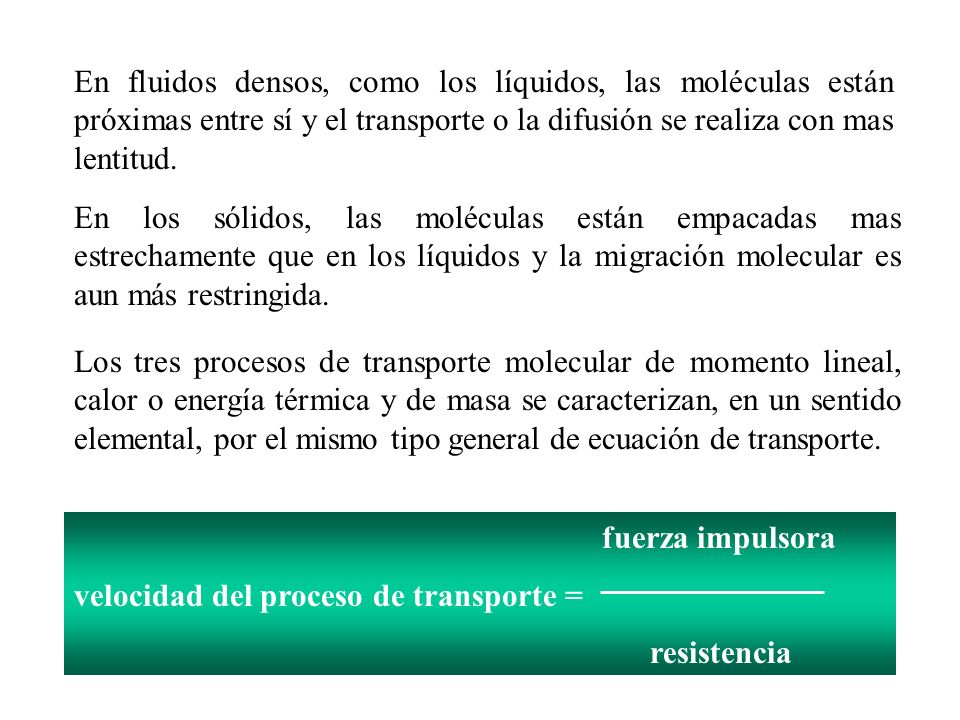

4 En fluidos densos, como los líquidos, las moléculas están próximas entre sí y el transporte o la difusión se realiza con mas lentitud. En los sólidos, las moléculas están empacadas mas estrechamente que en los líquidos y la migración molecular es aun más restringida. Los tres procesos de transporte molecular de momento lineal, calor o energía térmica y de masa se caracterizan, en un sentido elemental, por el mismo tipo general de ecuación de transporte. fuerza impulsora velocidad del proceso de transporte = resistencia

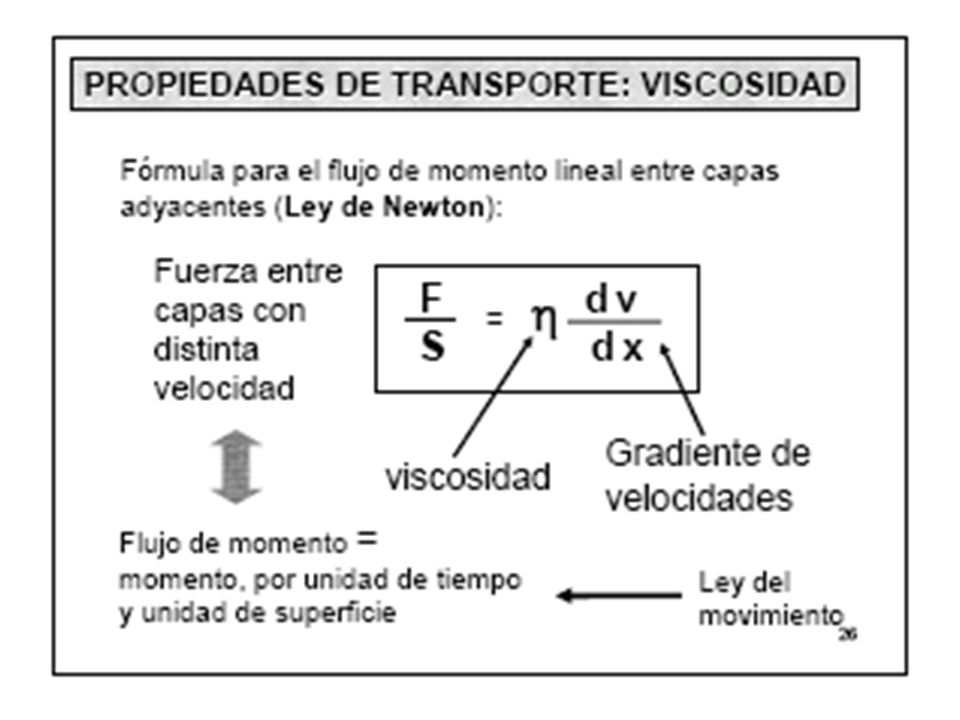

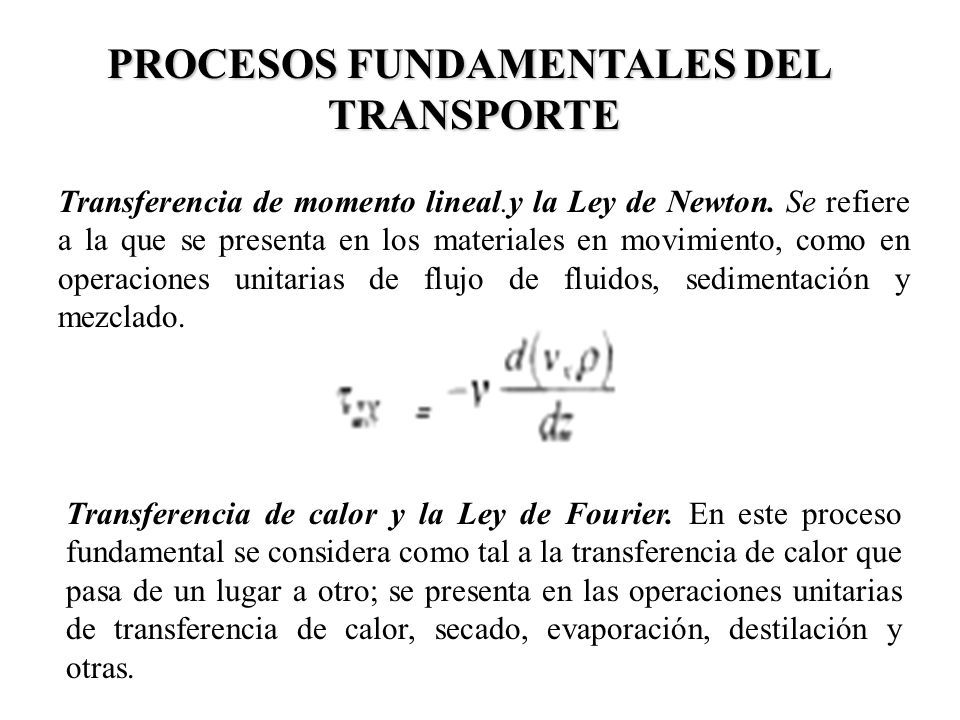

5 PROCESOS FUNDAMENTALES DEL TRANSPORTE TRANSPORTE Transferencia de momento lineal.y la Ley de Newton. Se refiere a la que se presenta en los materiales en movimiento, como en operaciones unitarias de flujo de fluidos, sedimentación y mezclado. Transferencia de calor y la Ley de Fourier. En este proceso fundamental se considera como tal a la transferencia de calor que pasa de un lugar a otro; se presenta en las operaciones unitarias de transferencia de calor, secado, evaporación, destilación y otras.

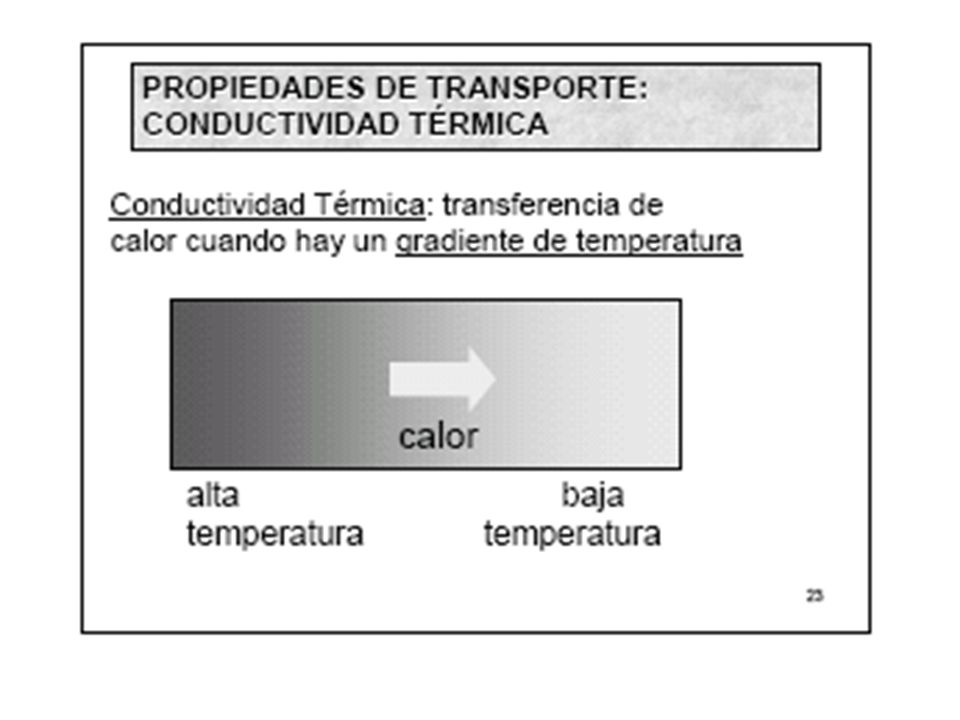

6

7

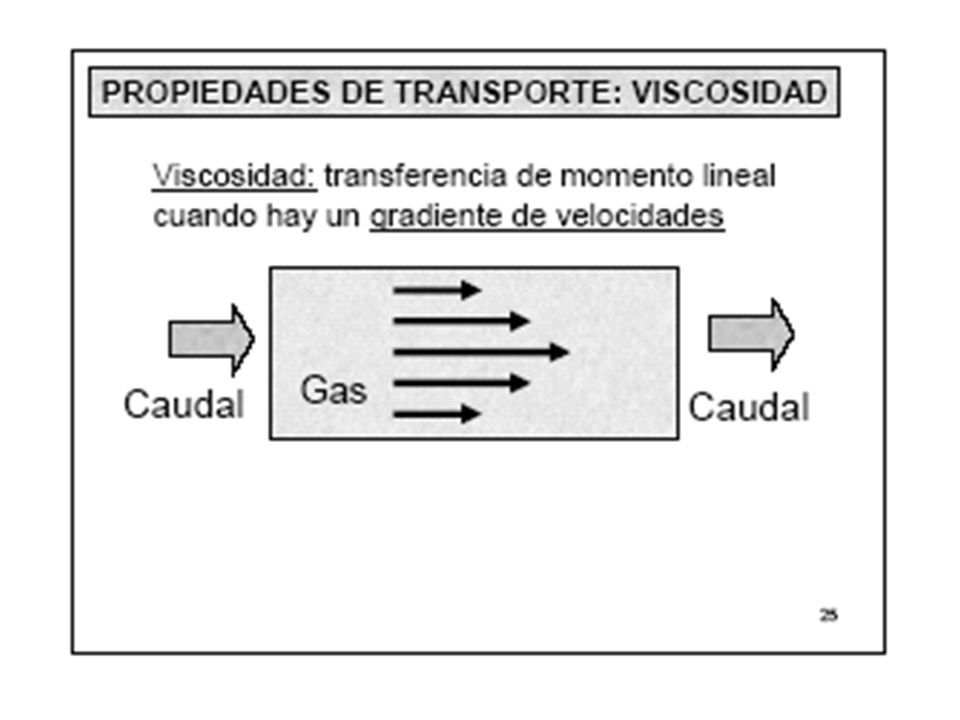

8

9

10

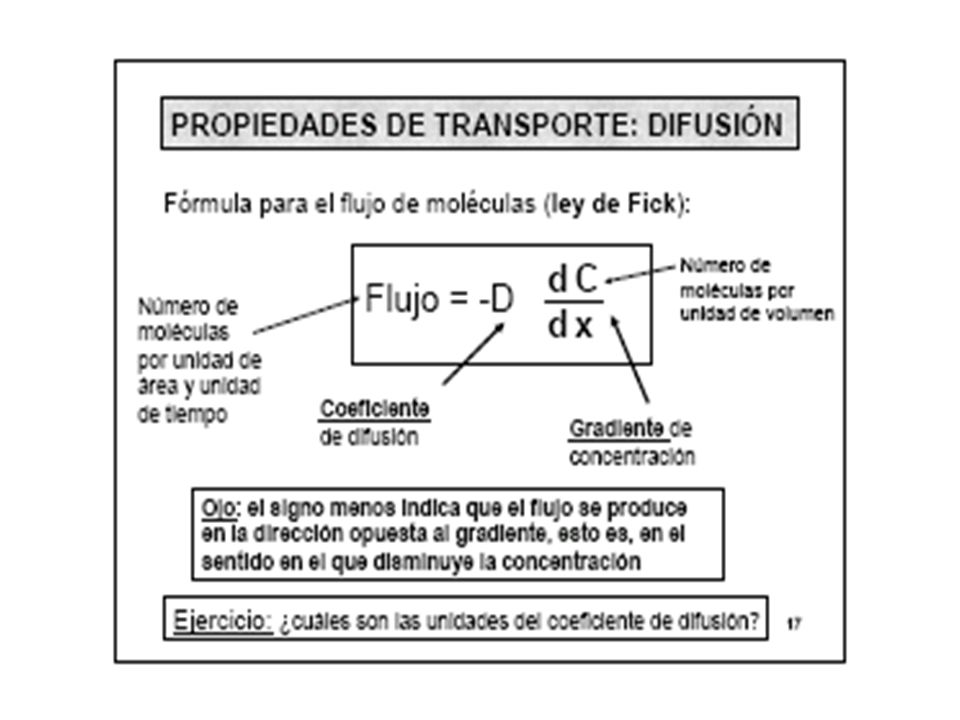

11

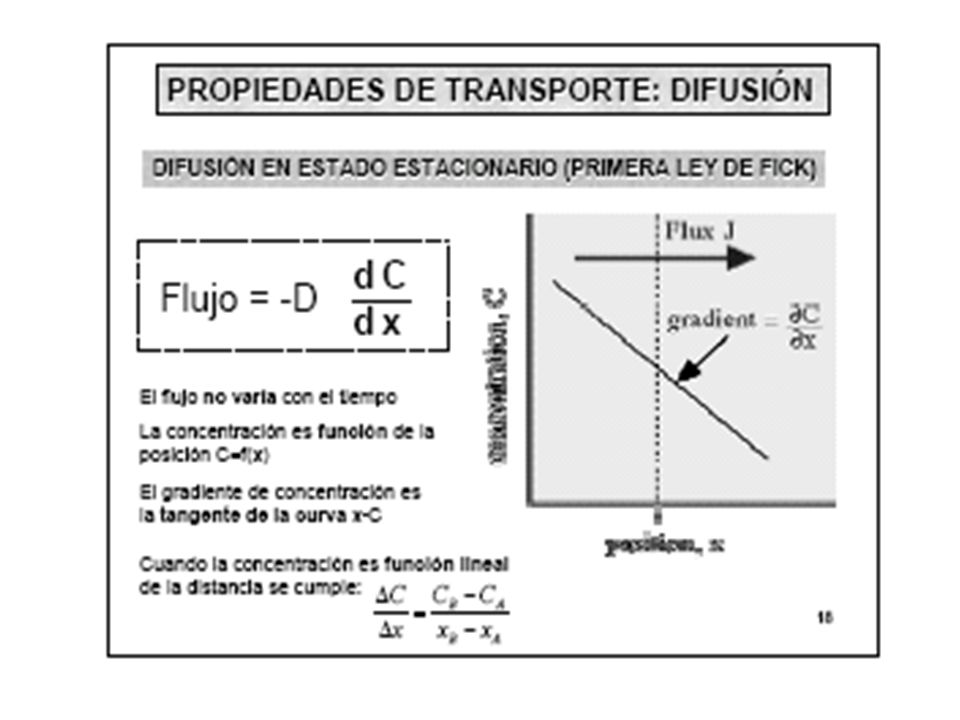

12

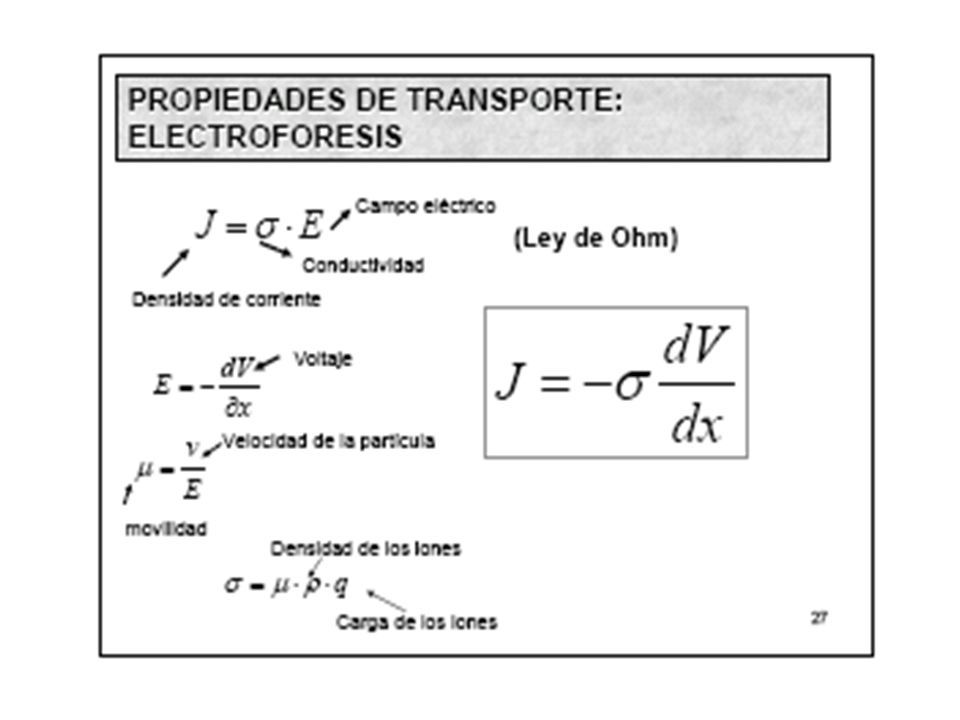

13

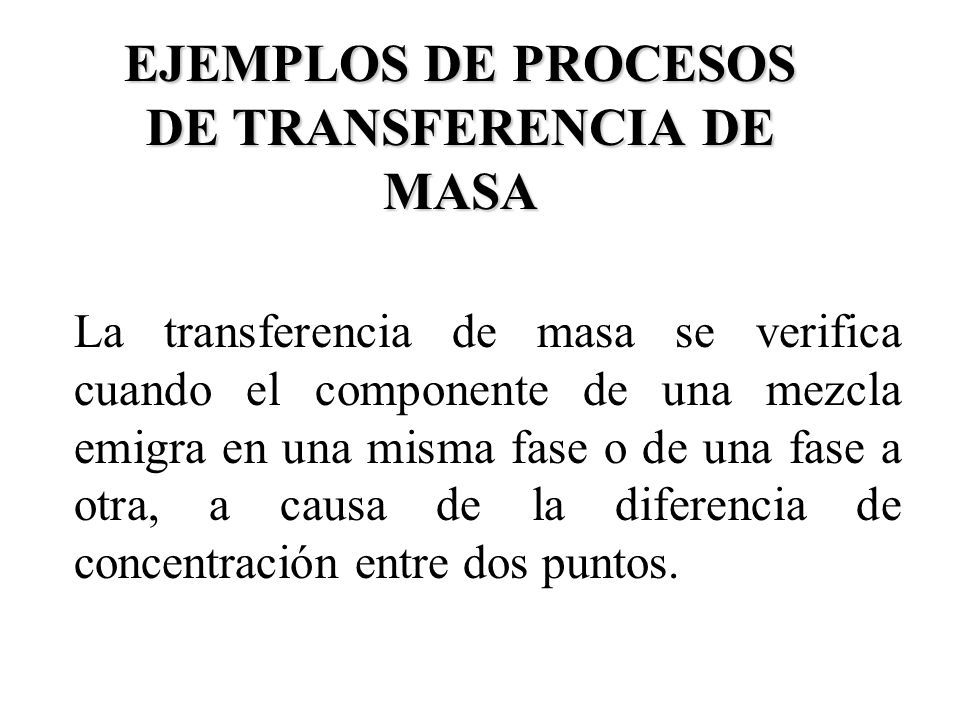

14 EJEMPLOS DE PROCESOS DE TRANSFERENCIA DE MASA La transferencia de masa se verifica cuando el componente de una mezcla emigra en una misma fase o de una fase a otra, a causa de la diferencia de concentración entre dos puntos.

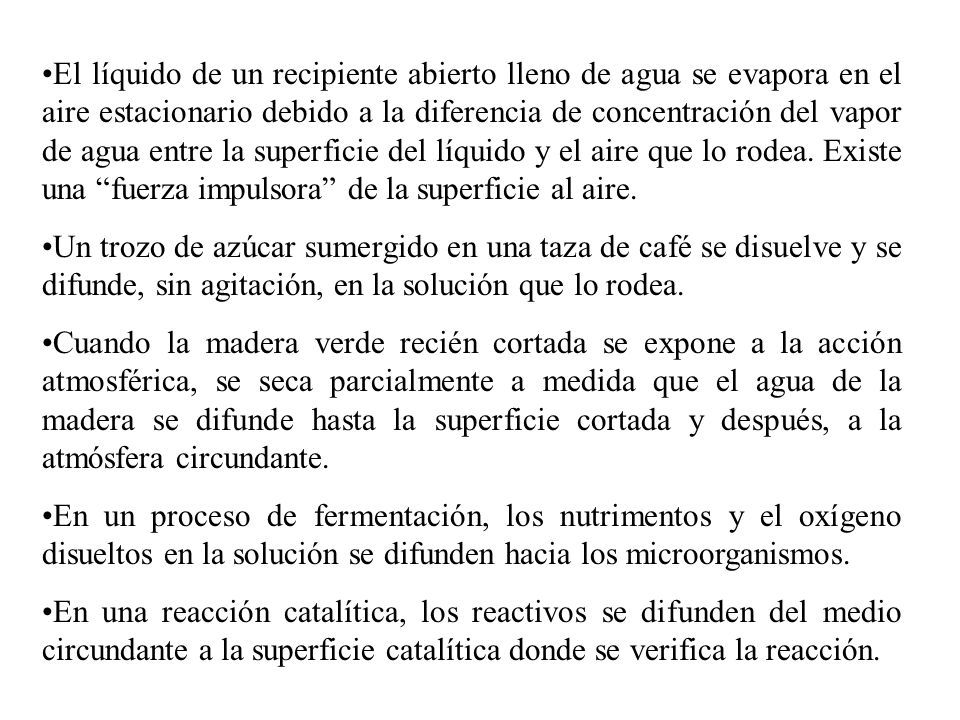

15 El líquido de un recipiente abierto lleno de agua se evapora en el aire estacionario debido a la diferencia de concentración del vapor de agua entre la superficie del líquido y el aire que lo rodea. Existe una “fuerza impulsora” de la superficie al aire. Un trozo de azúcar sumergido en una taza de café se disuelve y se difunde, sin agitación, en la solución que lo rodea. Cuando la madera verde recién cortada se expone a la acción atmosférica, se seca parcialmente a medida que el agua de la madera se difunde hasta la superficie cortada y después, a la atmósfera circundante. En un proceso de fermentación, los nutrimentos y el oxígeno disueltos en la solución se difunden hacia los microorganismos. En una reacción catalítica, los reactivos se difunden del medio circundante a la superficie catalítica donde se verifica la reacción.

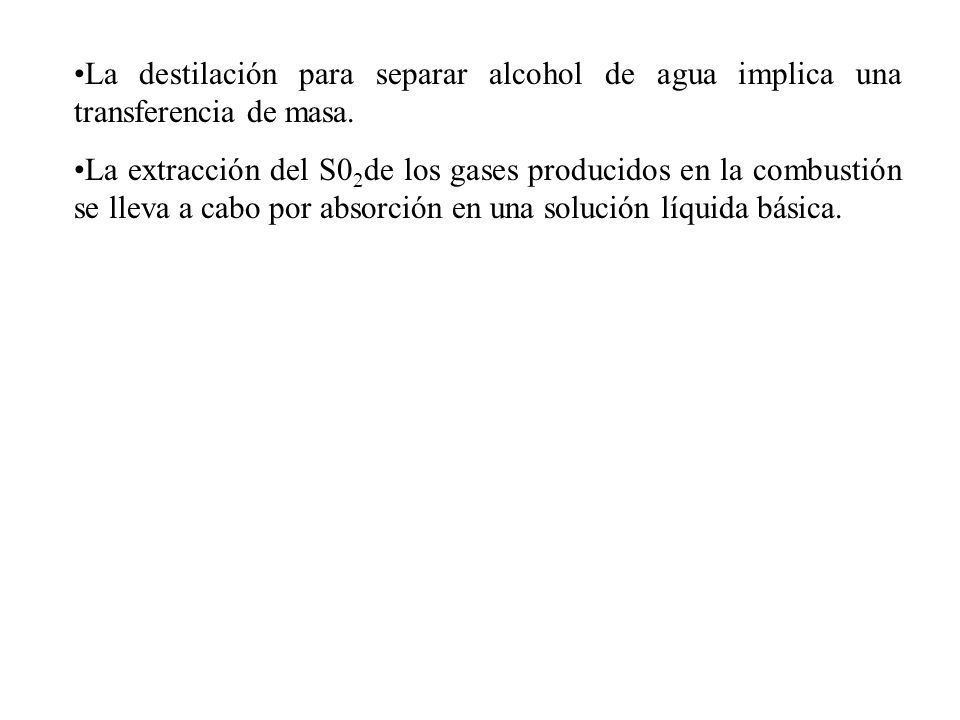

16 La destilación para separar alcohol de agua implica una transferencia de masa. La extracción del S0 2 de los gases producidos en la combustión se lleva a cabo por absorción en una solución líquida básica.

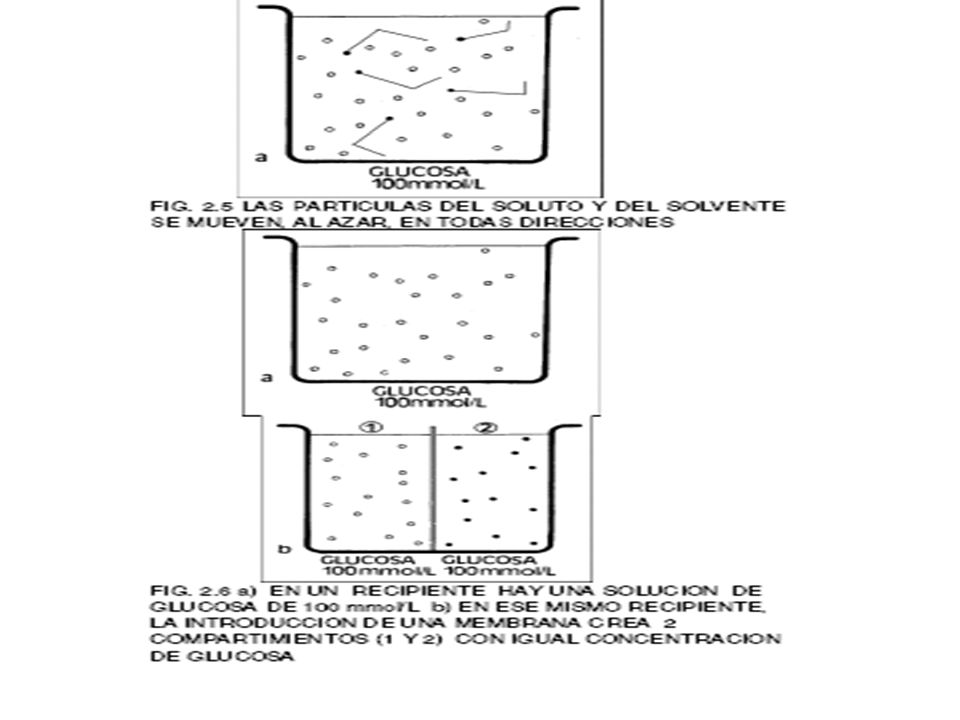

17

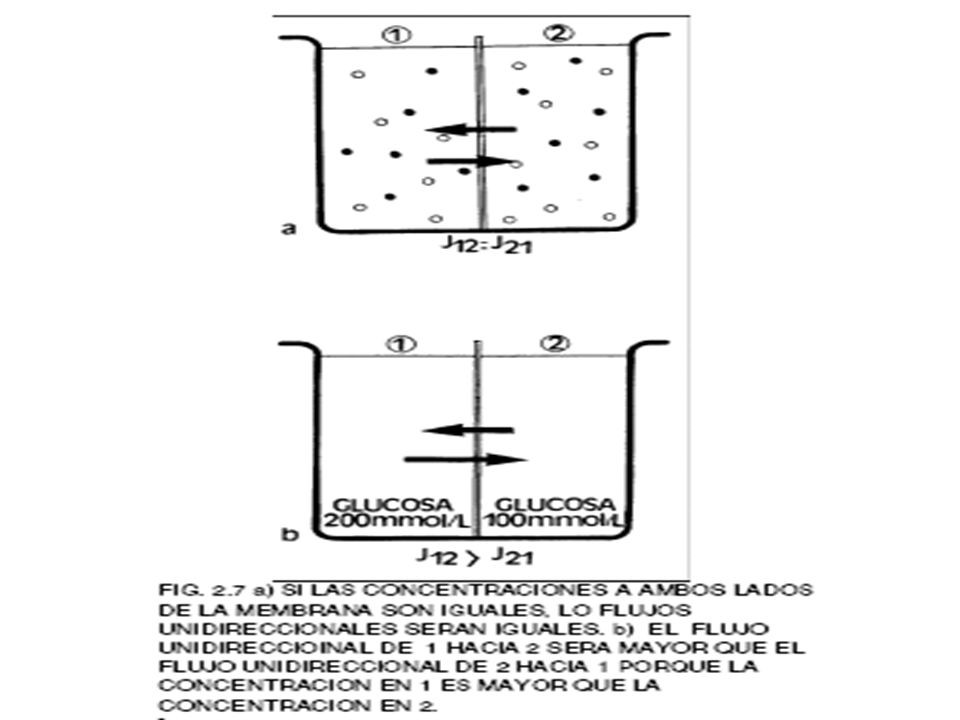

18

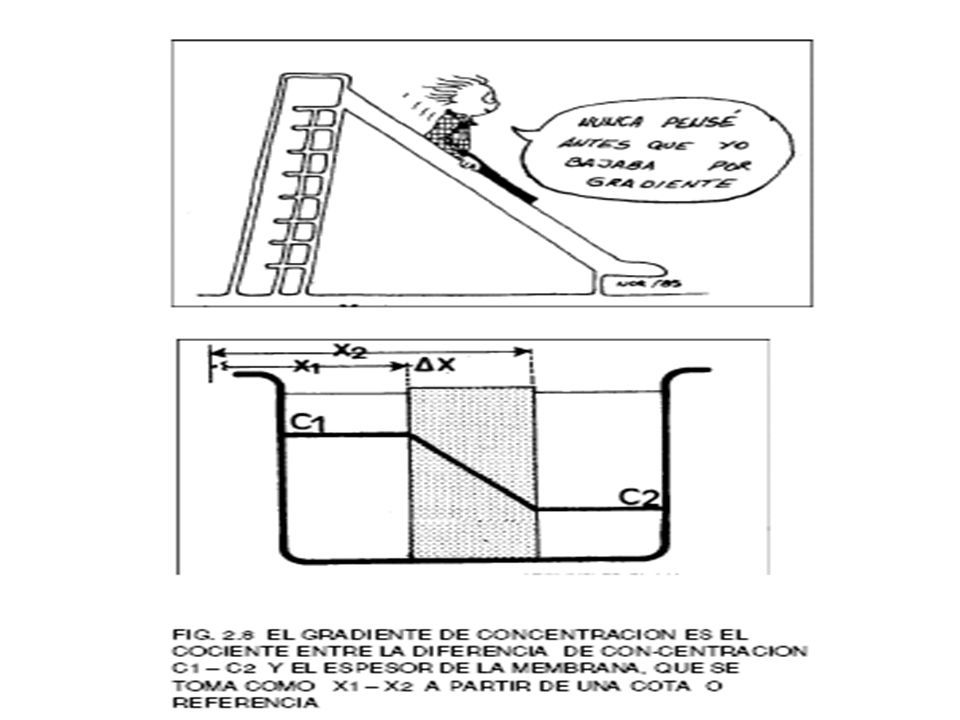

19

20 Si en el recipiente de la Fig, 2.11 hay, en el lado 1, 1,5 litros de una solución de glucosa con una concentración de 200 mmol/ L y que en el lado 2 hay 0,75 litros de una solución de glucosa con una concentración de 100 mmol/L. ¿Cuál será la CONCENTRACION DE EQUILIBRIO? Será la misma que se hubiera alcanzado de haberse quitado la membrana y mezclado las dos soluciones.

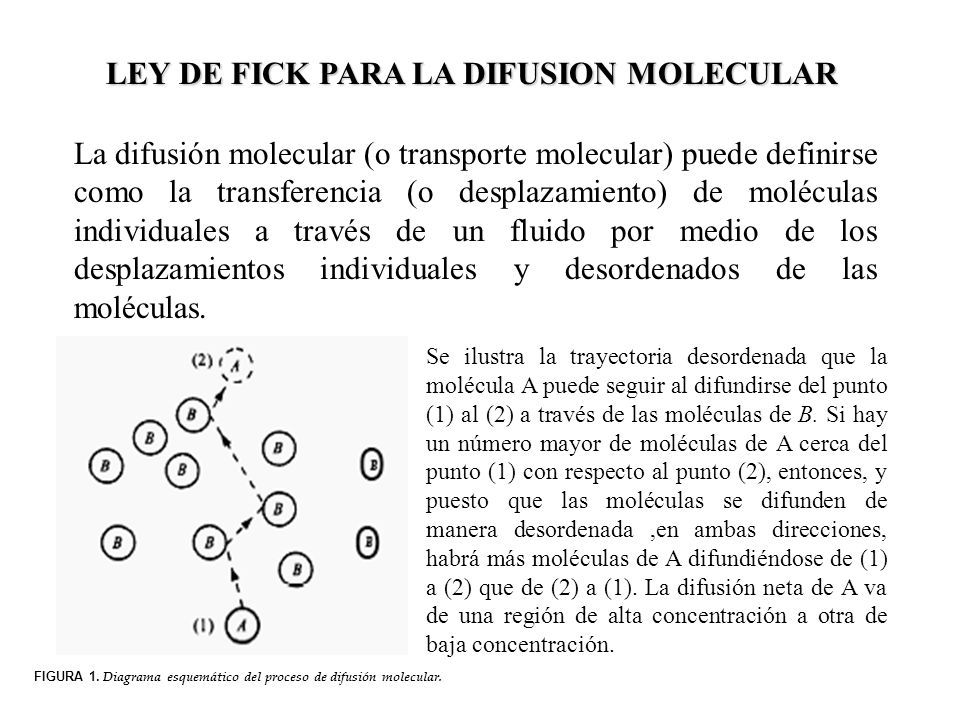

21 LEY DE FICK PARA LA DIFUSION MOLECULAR La difusión molecular (o transporte molecular) puede definirse como la transferencia (o desplazamiento) de moléculas individuales a través de un fluido por medio de los desplazamientos individuales y desordenados de las moléculas. FIGURA 1. Diagrama esquemático del proceso de difusión molecular. Se ilustra la trayectoria desordenada que la molécula A puede seguir al difundirse del punto (1) al (2) a través de las moléculas de B. Si hay un número mayor de moléculas de A cerca del punto (1) con respecto al punto (2), entonces, y puesto que las moléculas se difunden de manera desordenada,en ambas direcciones, habrá más moléculas de A difundiéndose de (1) a (2) que de (2) a (1). La difusión neta de A va de una región de alta concentración a otra de baja concentración.

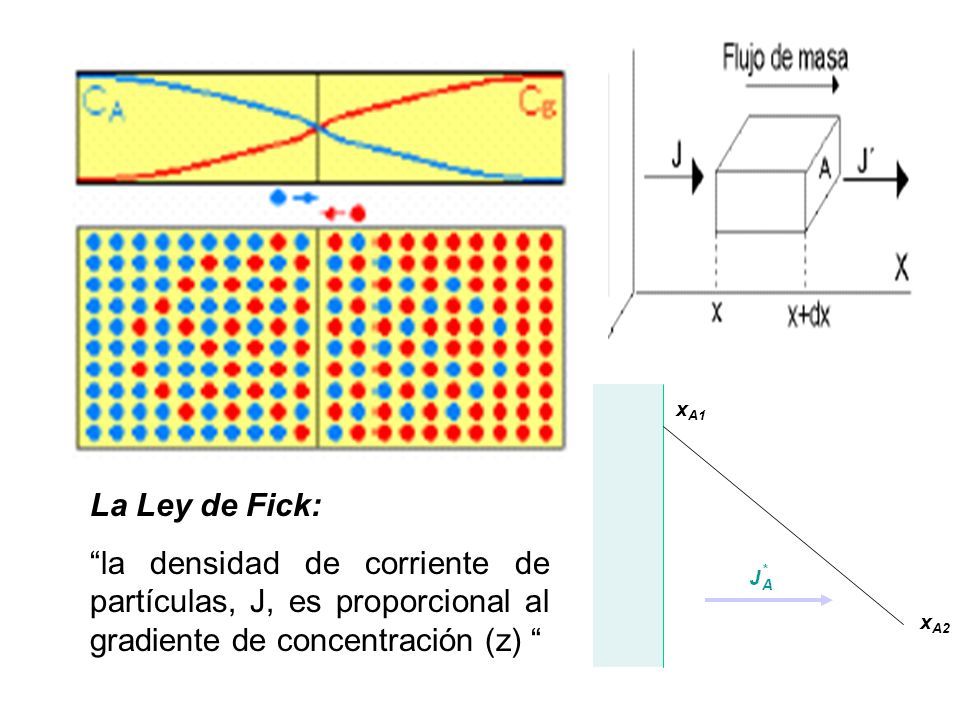

22 La Ley de Fick: “la densidad de corriente de partículas, J, es proporcional al gradiente de concentración (z) “ x A1 x A2

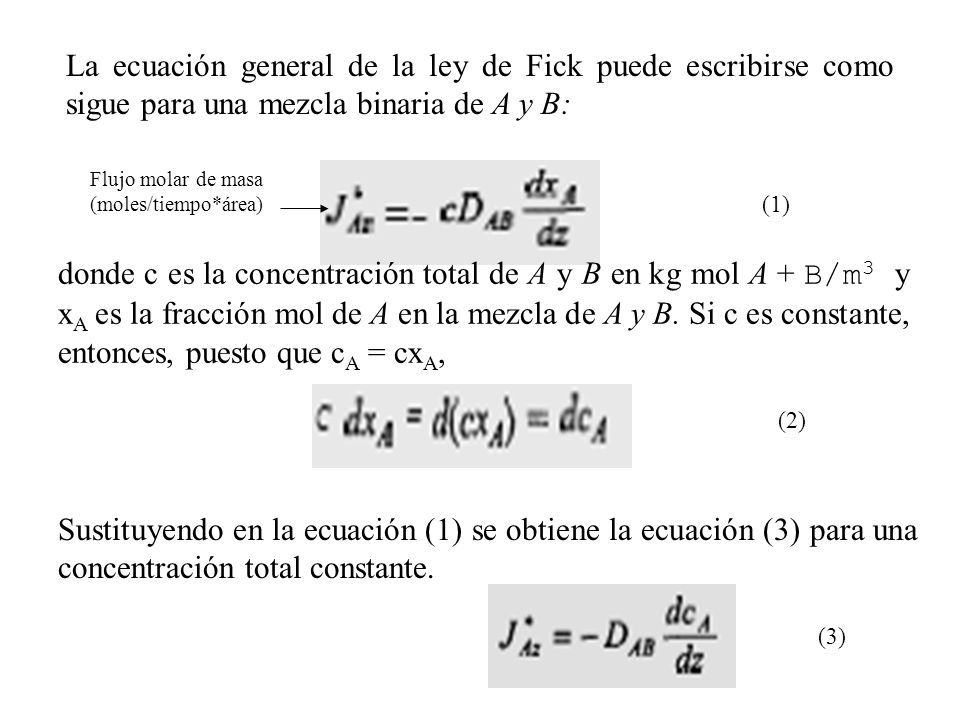

23 La ecuación general de la ley de Fick puede escribirse como sigue para una mezcla binaria de A y B: Flujo molar de masa (moles/tiempo*área) donde c es la concentración total de A y B en kg mol A + B/m 3 y x A es la fracción mol de A en la mezcla de A y B. Si c es constante, entonces, puesto que c A = cx A, (1) (2) Sustituyendo en la ecuación (1) se obtiene la ecuación (3) para una concentración total constante. (3)

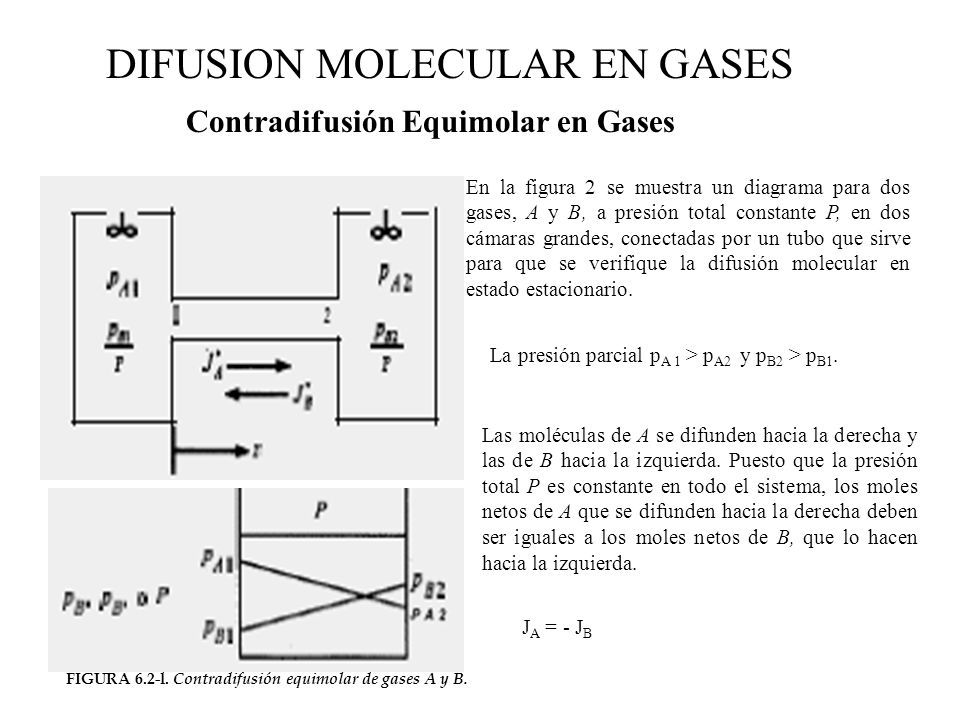

24 DIFUSION MOLECULAR EN GASES Contradifusión Equimolar en Gases En la figura 2 se muestra un diagrama para dos gases, A y B, a presión total constante P, en dos cámaras grandes, conectadas por un tubo que sirve para que se verifique la difusión molecular en estado estacionario. La presión parcial p A 1 > p A2 y p B2 > p B1. Las moléculas de A se difunden hacia la derecha y las de B hacia la izquierda. Puesto que la presión total P es constante en todo el sistema, los moles netos de A que se difunden hacia la derecha deben ser iguales a los moles netos de B, que lo hacen hacia la izquierda. FIGURA 6.2-l. Contradifusión equimolar de gases A y B. J A = - J B

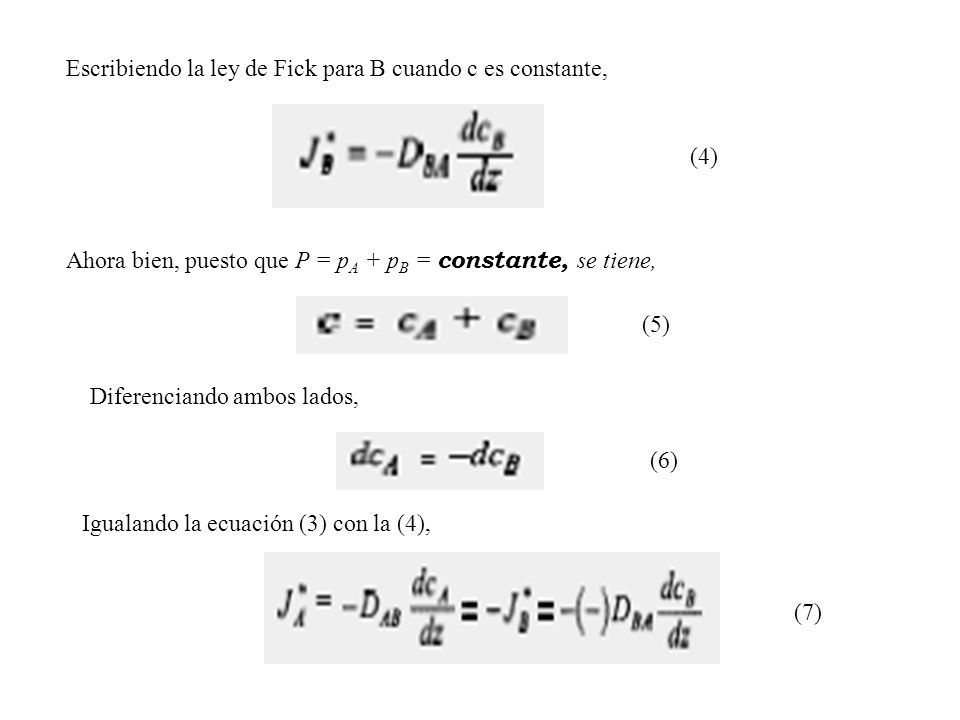

25 Escribiendo la ley de Fick para B cuando c es constante, Ahora bien, puesto que P = p A + p B = constante, se tiene, Diferenciando ambos lados, Igualando la ecuación (3) con la (4), (4) (5) (6) (7)

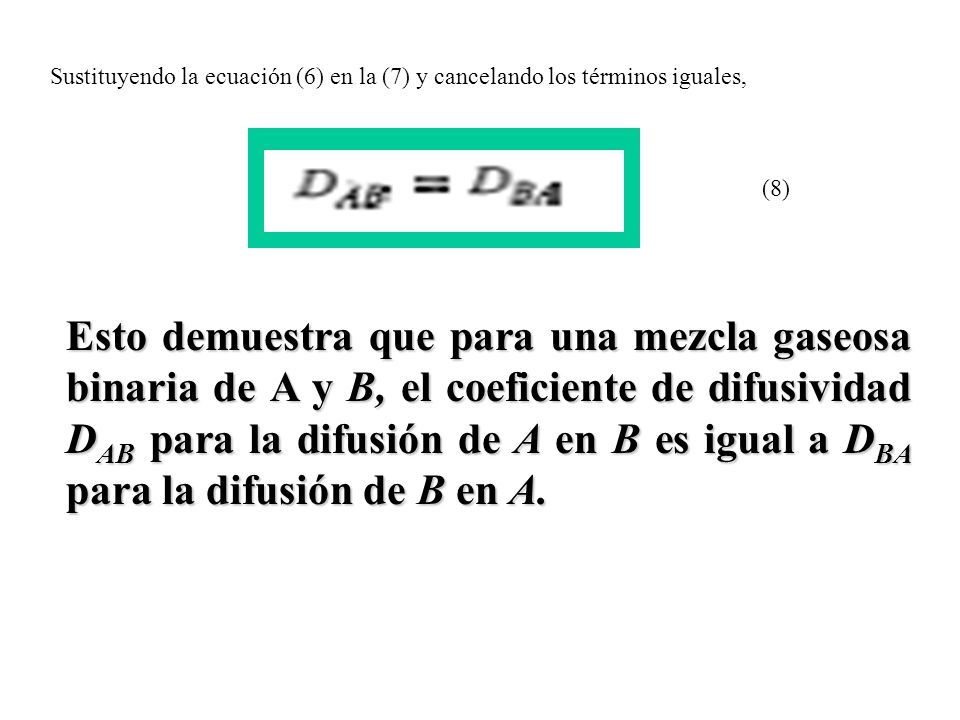

26 Sustituyendo la ecuación (6) en la (7) y cancelando los términos iguales, Esto demuestra que para una mezcla gaseosa binaria de A y B, el coeficiente de difusividad D AB para la difusión de A en B es igual a D BA para la difusión de B en A. (8)

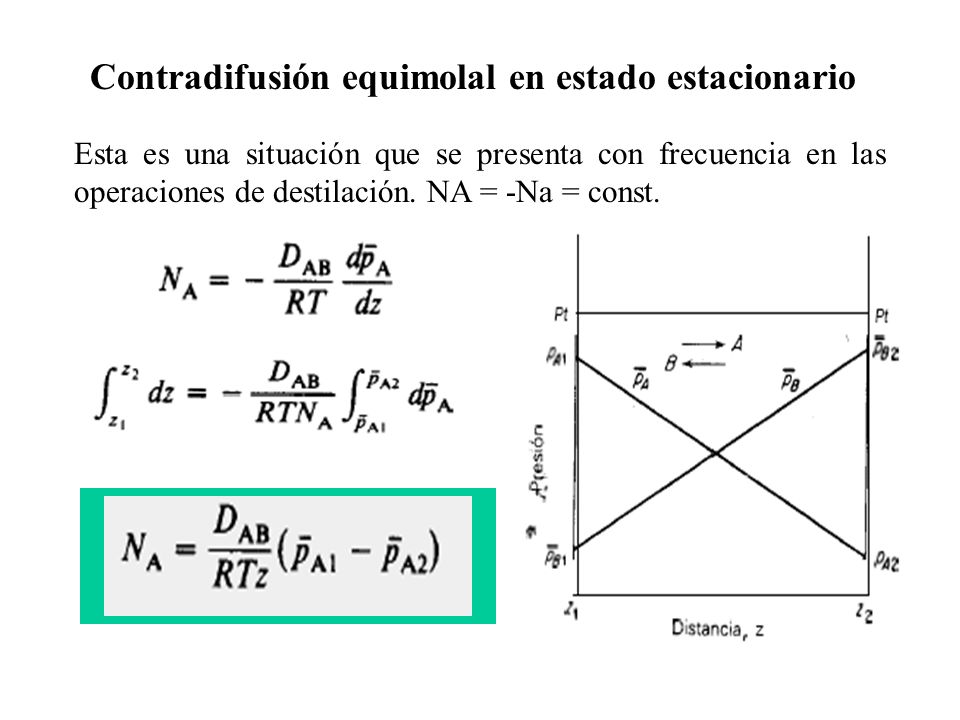

27 Contradifusión equimolal en estado estacionario Esta es una situación que se presenta con frecuencia en las operaciones de destilación. NA = -Na = const.

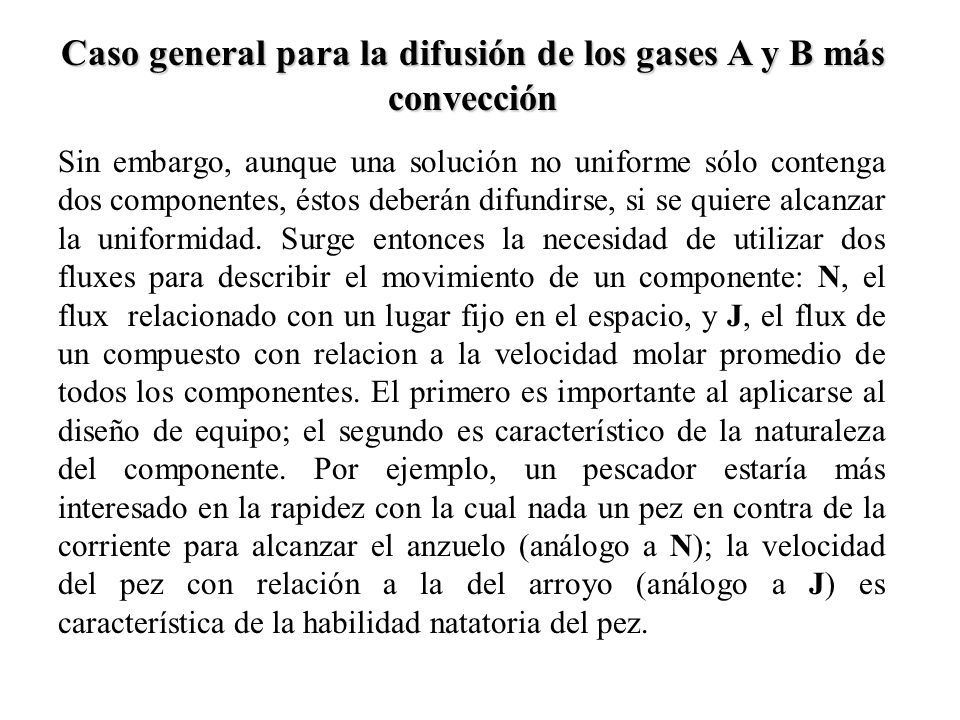

28 Caso general para la difusión de los gases A y B más convección Sin embargo, aunque una solución no uniforme sólo contenga dos componentes, éstos deberán difundirse, si se quiere alcanzar la uniformidad. Surge entonces la necesidad de utilizar dos fluxes para describir el movimiento de un componente: N, el flux relacionado con un lugar fijo en el espacio, y J, el flux de un compuesto con relacion a la velocidad molar promedio de todos los componentes. El primero es importante al aplicarse al diseño de equipo; el segundo es característico de la naturaleza del componente. Por ejemplo, un pescador estaría más interesado en la rapidez con la cual nada un pez en contra de la corriente para alcanzar el anzuelo (análogo a N); la velocidad del pez con relación a la del arroyo (análogo a J) es característica de la habilidad natatoria del pez.

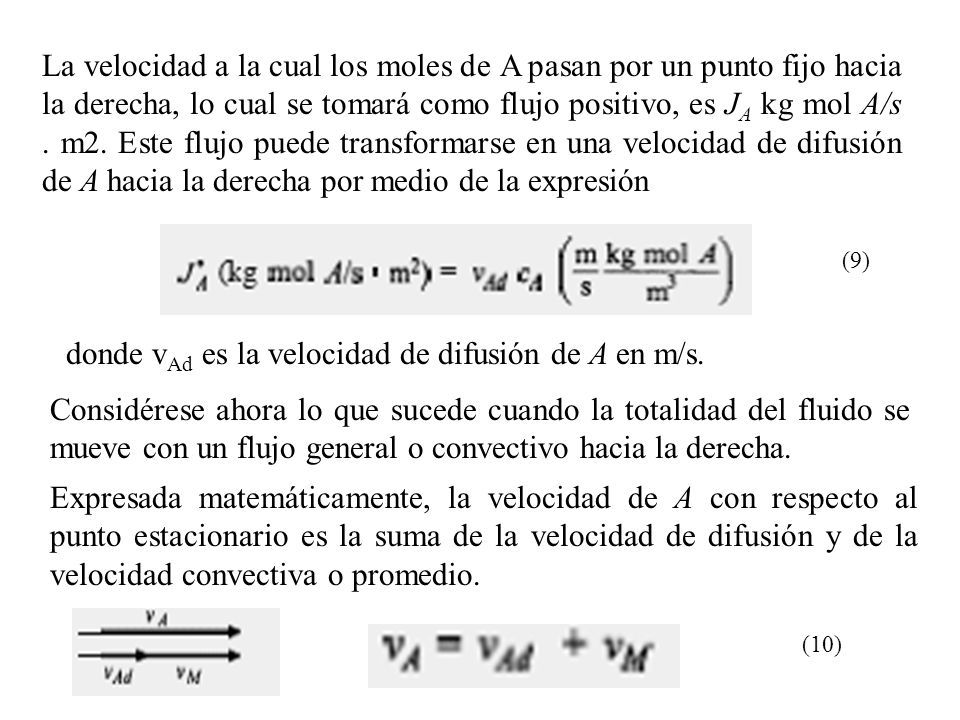

29 La velocidad a la cual los moles de A pasan por un punto fijo hacia la derecha, lo cual se tomará como flujo positivo, es J A kg mol A/s. m2. Este flujo puede transformarse en una velocidad de difusión de A hacia la derecha por medio de la expresión donde v Ad es la velocidad de difusión de A en m/s. Considérese ahora lo que sucede cuando la totalidad del fluido se mueve con un flujo general o convectivo hacia la derecha. Expresada matemáticamente, la velocidad de A con respecto al punto estacionario es la suma de la velocidad de difusión y de la velocidad convectiva o promedio. (9) (10)

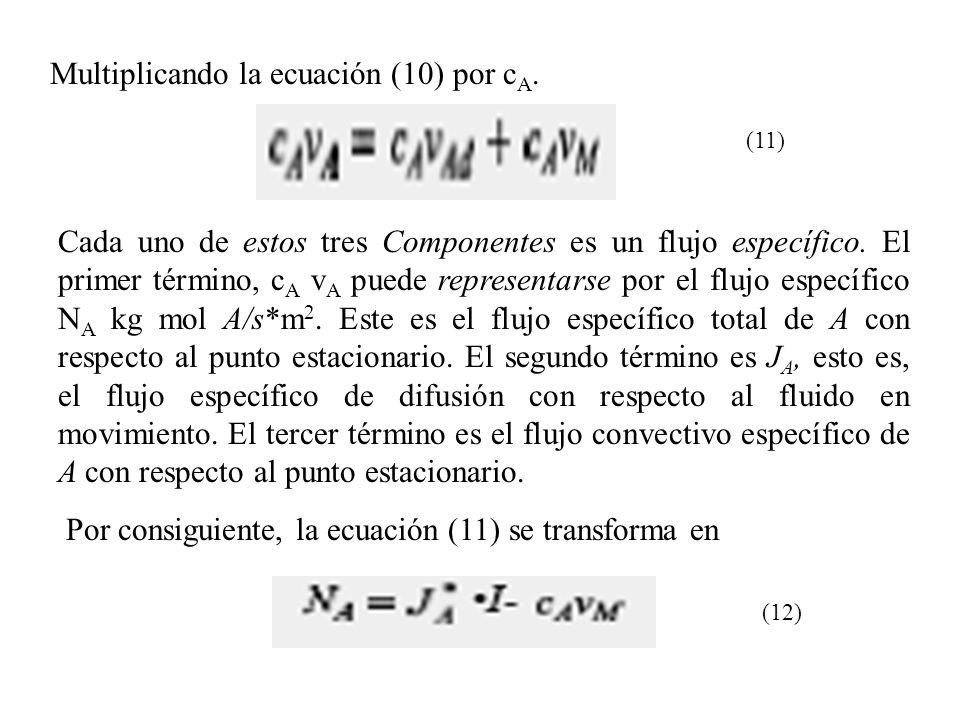

30 Multiplicando la ecuación (10) por c A. (11) (12) Cada uno de estos tres Componentes es un flujo específico. El primer término, c A v A puede representarse por el flujo específico N A kg mol A/s*m 2. Este es el flujo específico total de A con respecto al punto estacionario. El segundo término es J A, esto es, el flujo específico de difusión con respecto al fluido en movimiento. El tercer término es el flujo convectivo específico de A con respecto al punto estacionario. Por consiguiente, la ecuación (11) se transforma en

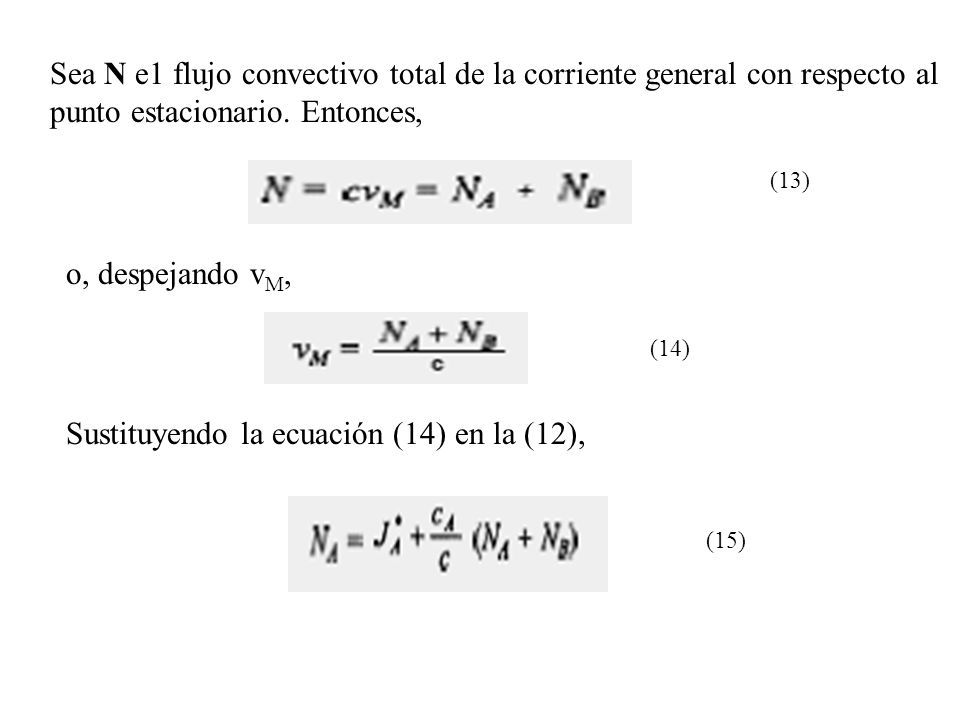

31 Sea N e1 flujo convectivo total de la corriente general con respecto al punto estacionario. Entonces, (13) o, despejando v M, (14) Sustituyendo la ecuación (14) en la (12), (15)

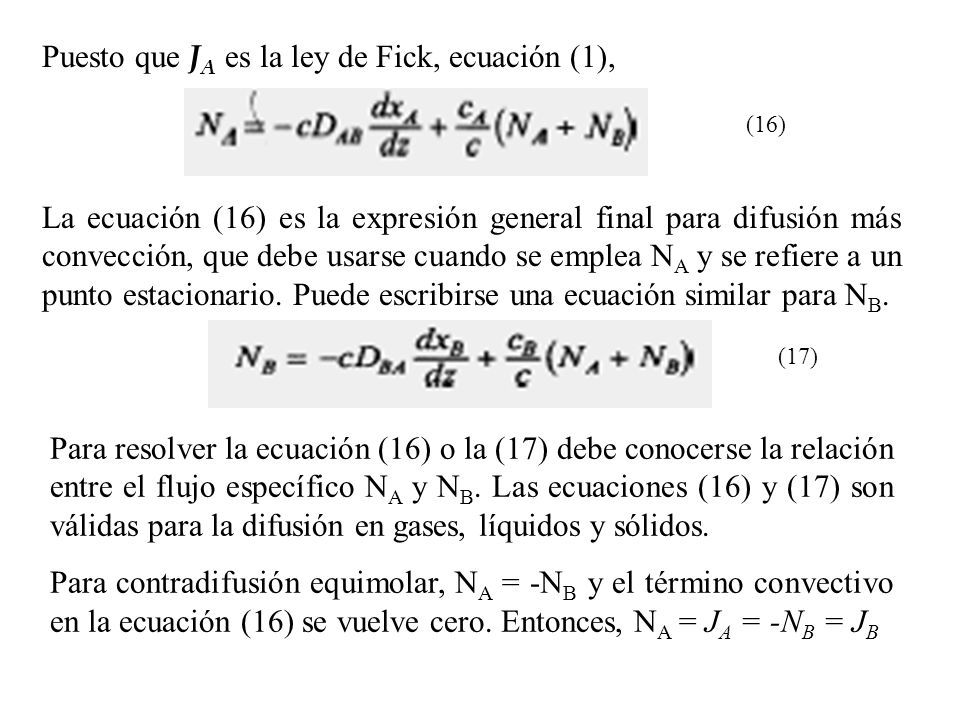

32 Puesto que J A es la ley de Fick, ecuación (1), (16) La ecuación (16) es la expresión general final para difusión más convección, que debe usarse cuando se emplea N A y se refiere a un punto estacionario. Puede escribirse una ecuación similar para N B. (17) Para resolver la ecuación (16) o la (17) debe conocerse la relación entre el flujo específico N A y N B. Las ecuaciones (16) y (17) son válidas para la difusión en gases, líquidos y sólidos. Para contradifusión equimolar, N A = -N B y el término convectivo en la ecuación (16) se vuelve cero. Entonces, N A = J A = -N B = J B

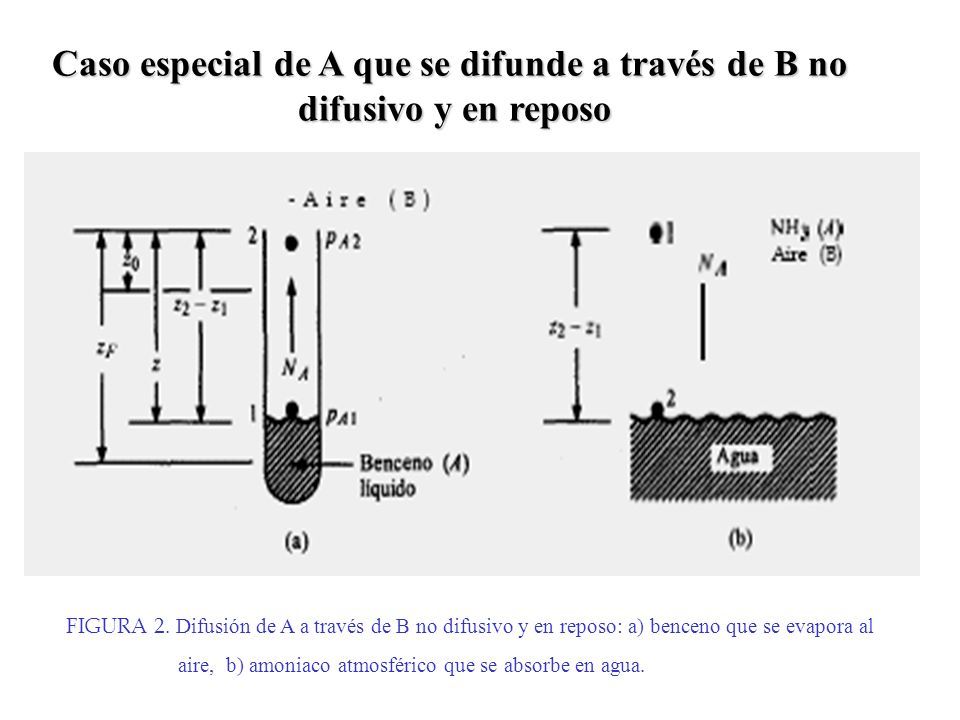

33 Caso especial de A que se difunde a través de B no difusivo y en reposo FIGURA 2. Difusión de A a través de B no difusivo y en reposo: a) benceno que se evapora al aire, b) amoniaco atmosférico que se absorbe en agua.

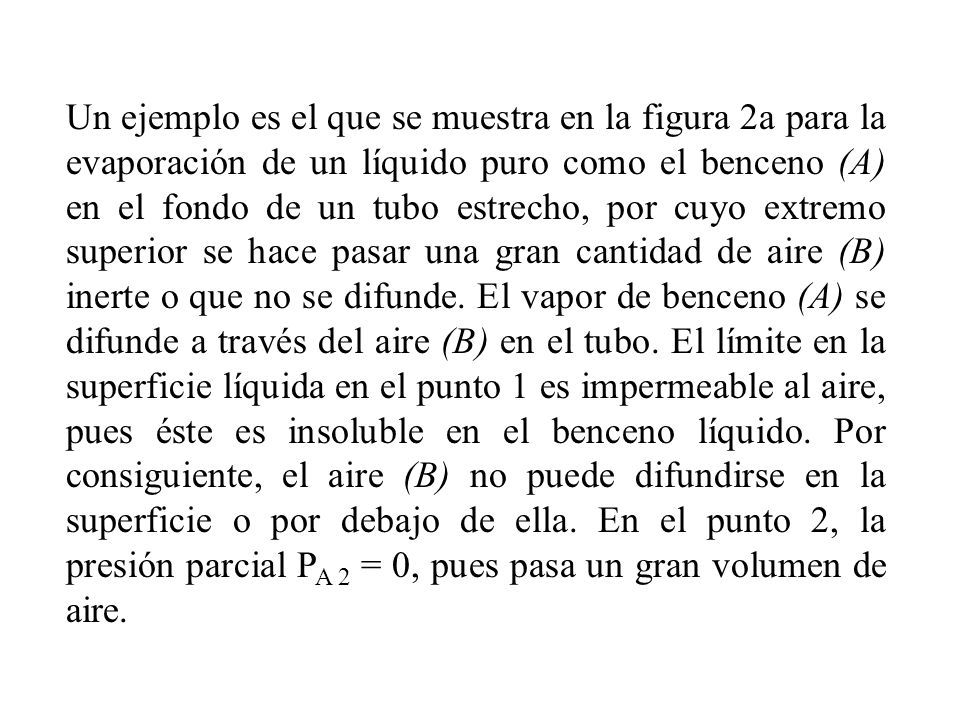

34 Un ejemplo es el que se muestra en la figura 2a para la evaporación de un líquido puro como el benceno (A) en el fondo de un tubo estrecho, por cuyo extremo superior se hace pasar una gran cantidad de aire (B) inerte o que no se difunde. El vapor de benceno (A) se difunde a través del aire (B) en el tubo. El límite en la superficie líquida en el punto 1 es impermeable al aire, pues éste es insoluble en el benceno líquido. Por consiguiente, el aire (B) no puede difundirse en la superficie o por debajo de ella. En el punto 2, la presión parcial P A 2 = 0, pues pasa un gran volumen de aire.

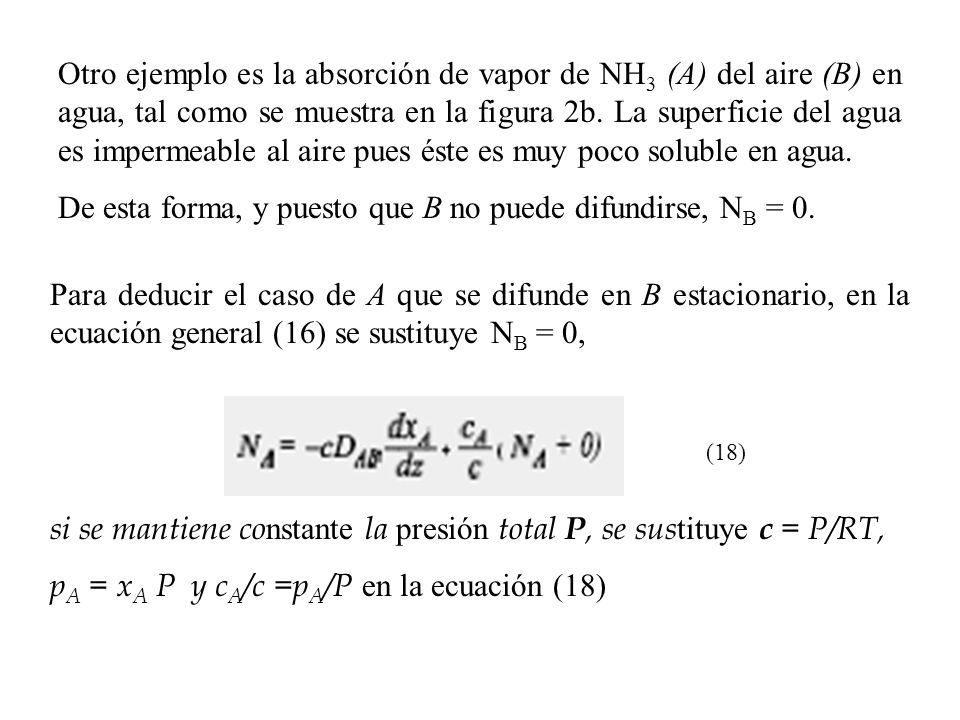

35 Otro ejemplo es la absorción de vapor de NH 3 (A) del aire (B) en agua, tal como se muestra en la figura 2b. La superficie del agua es impermeable al aire pues éste es muy poco soluble en agua. De esta forma, y puesto que B no puede difundirse, N B = 0. Para deducir el caso de A que se difunde en B estacionario, en la ecuación general (16) se sustituye N B = 0, (18) si se mantiene co nstante la presión total P, se sus tituye c = P/RT, p A = x A P y c A /c =p A /P en la ecuación (18)

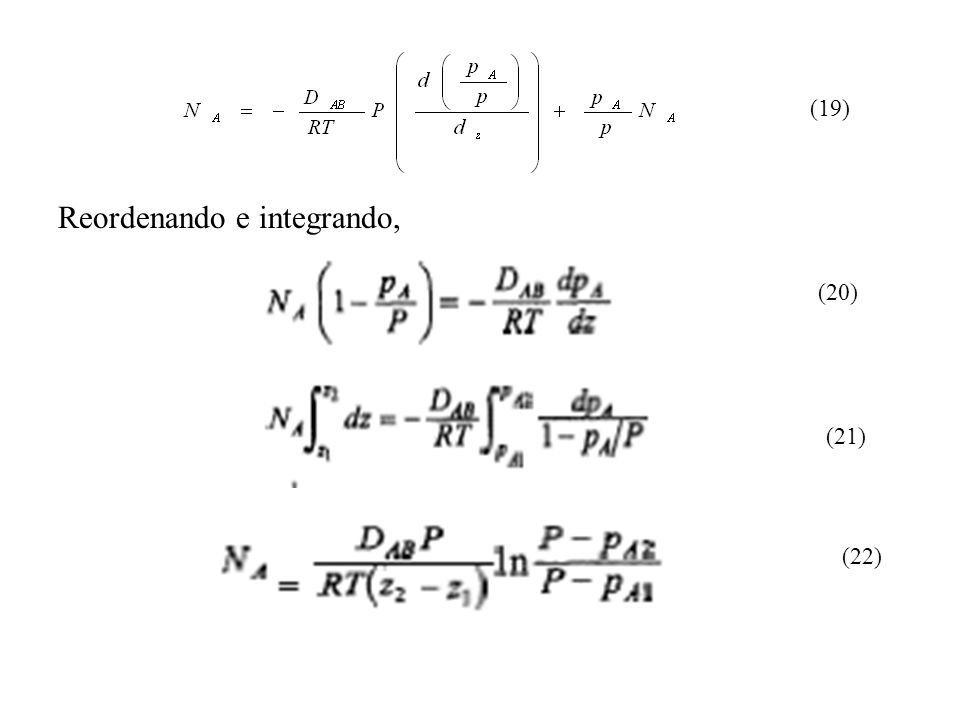

36 (19) Reordenando e integrando, (20) (21) (22)

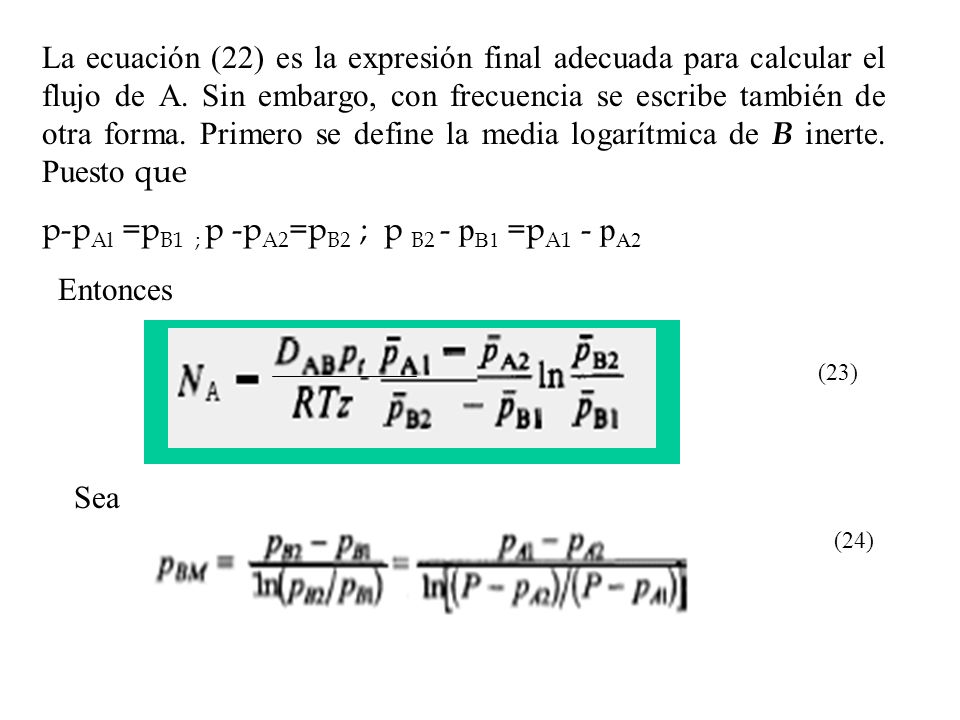

37 La ecuación (22) es la expresión final adecuada para calcular el flujo de A. Sin embargo, con frecuencia se escribe también de otra forma. Primero se define la media logarítmica de B inerte. Puesto que p-p Al =p B1 ; p -p A2 =p B2 ; p B2 - p B1 =p A1 - p A2 (23) (24) Sea Entonces

38 Sustituyendo la ecuación (24) en la (23), (25) Esta ecuación se muestra gráficamente en la figura 3

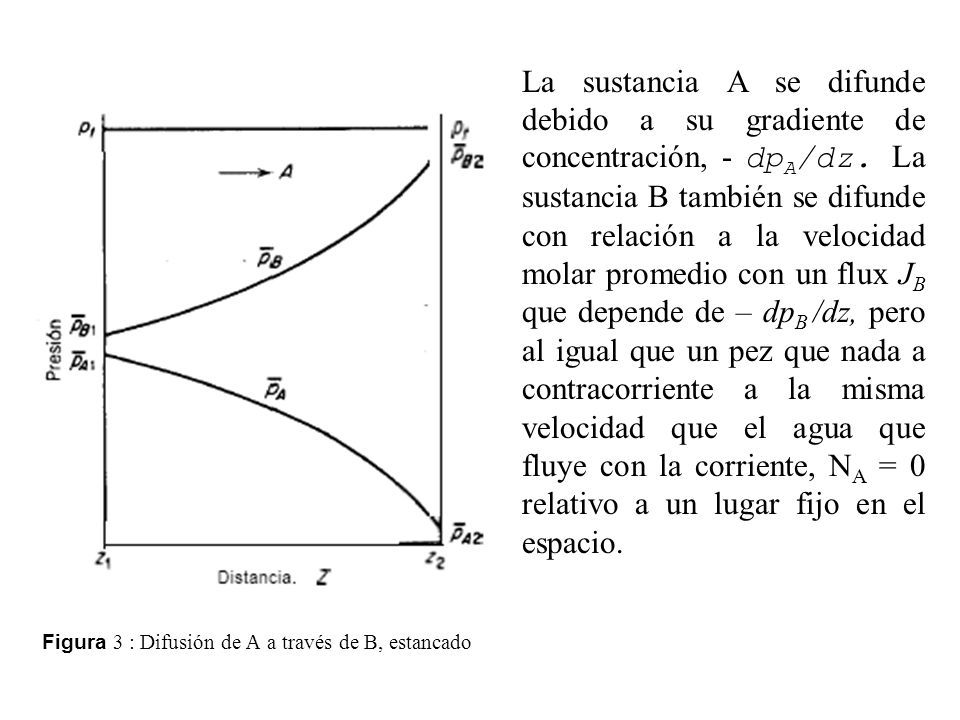

39 La sustancia A se difunde debido a su gradiente de concentración, - dp A /dz. La sustancia B también se difunde con relación a la velocidad molar promedio con un flux J B que depende de – dp B /dz, pero al igual que un pez que nada a contracorriente a la misma velocidad que el agua que fluye con la corriente, N A = 0 relativo a un lugar fijo en el espacio. Figura 3 : Difusión de A a través de B, estancado

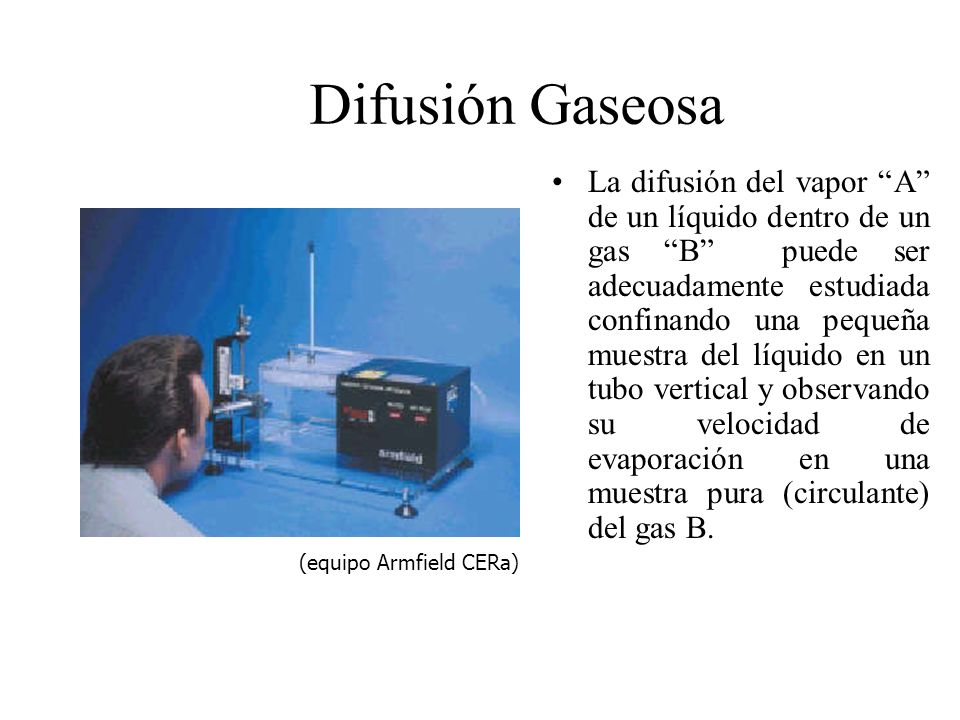

40 Difusión Gaseosa La difusión del vapor “A” de un líquido dentro de un gas “B” puede ser adecuadamente estudiada confinando una pequeña muestra del líquido en un tubo vertical y observando su velocidad de evaporación en una muestra pura (circulante) del gas B. (equipo Armfield CERa)

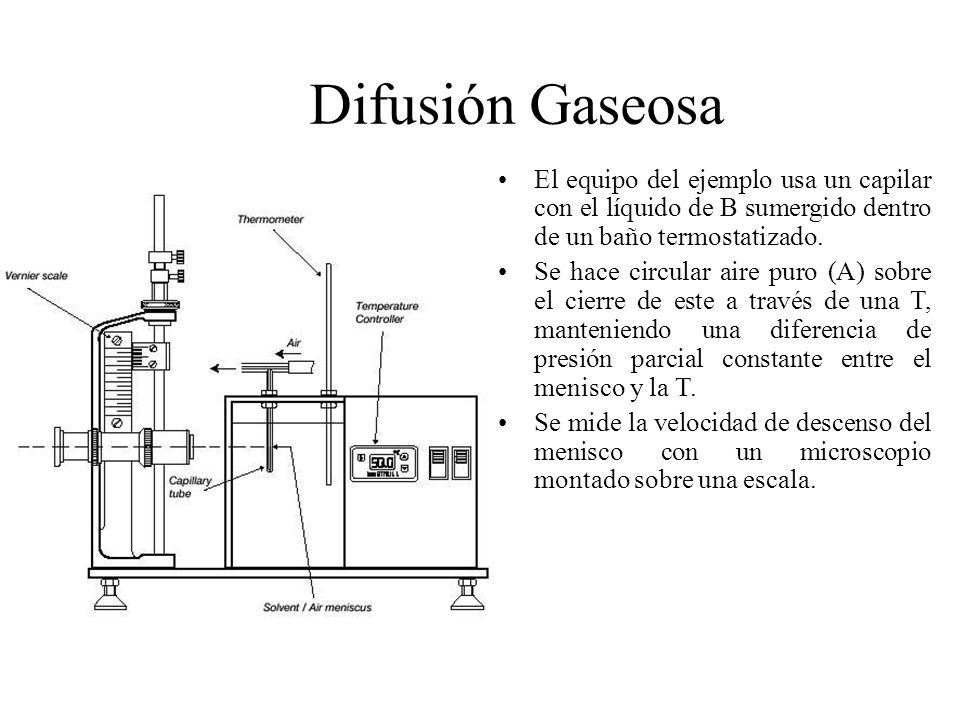

41 Difusión Gaseosa El equipo del ejemplo usa un capilar con el líquido de B sumergido dentro de un baño termostatizado. Se hace circular aire puro (A) sobre el cierre de este a través de una T, manteniendo una diferencia de presión parcial constante entre el menisco y la T. Se mide la velocidad de descenso del menisco con un microscopio montado sobre una escala.

42

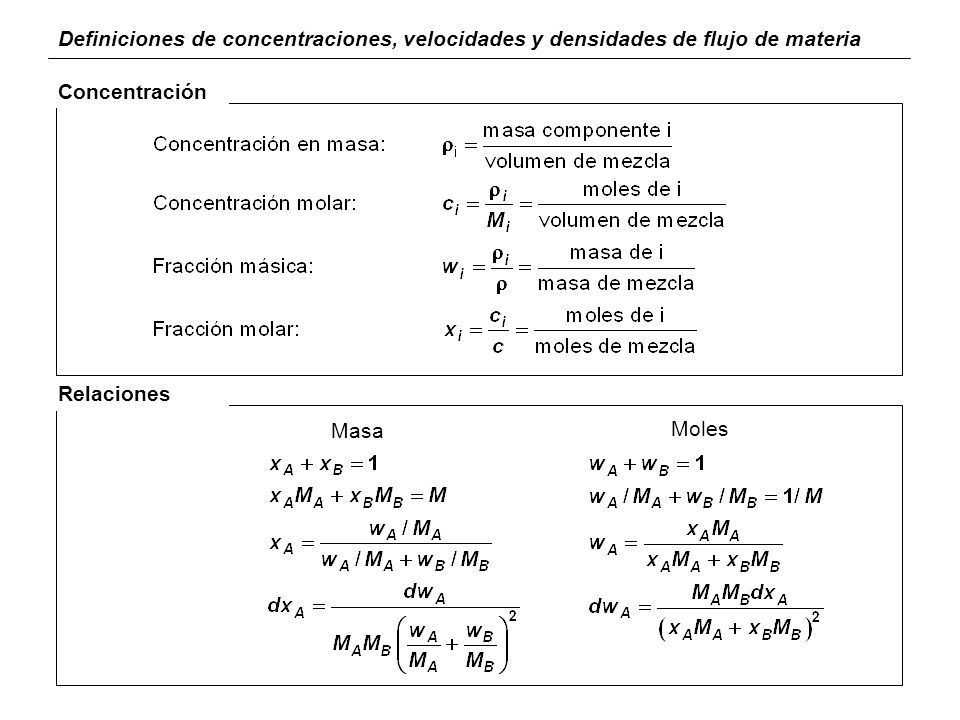

43 Definiciones de concentraciones, velocidades y densidades de flujo de materia Concentración Relaciones Masa Moles

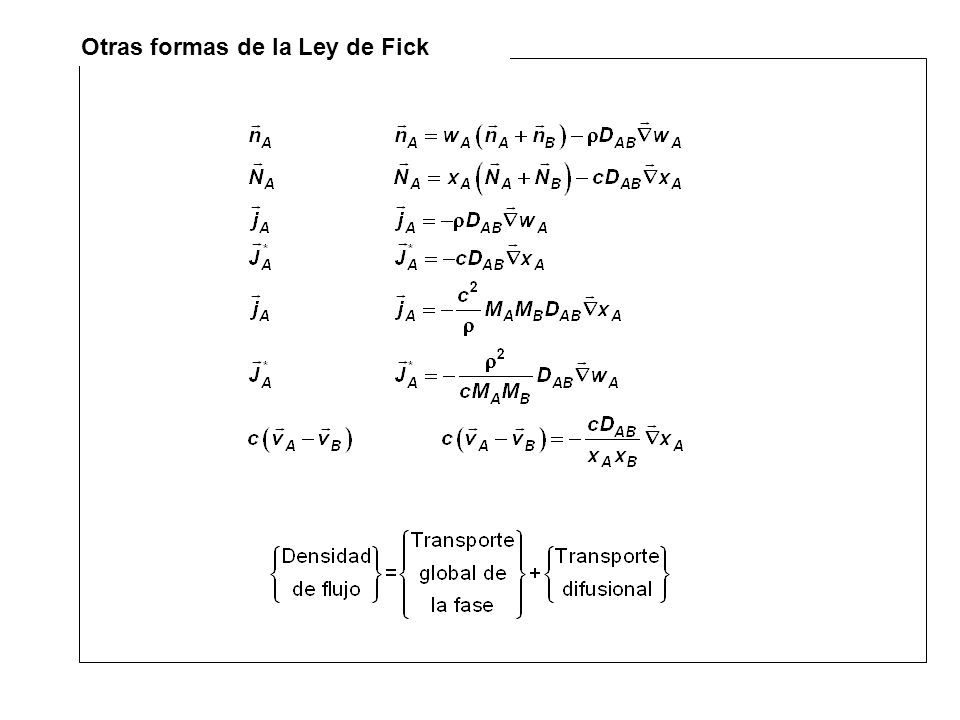

44 Otras formas de la Ley de Fick

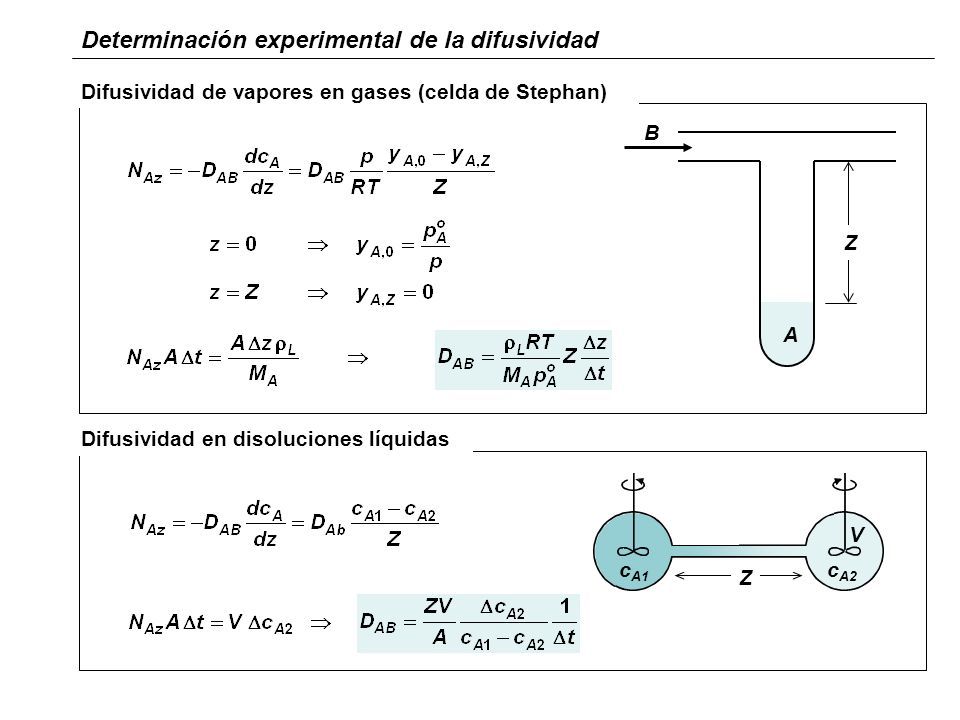

45 Determinación experimental de la difusividad Difusividad de vapores en gases (celda de Stephan) B A Z Difusividad en disoluciones líquidas c A1 c A2 Z V

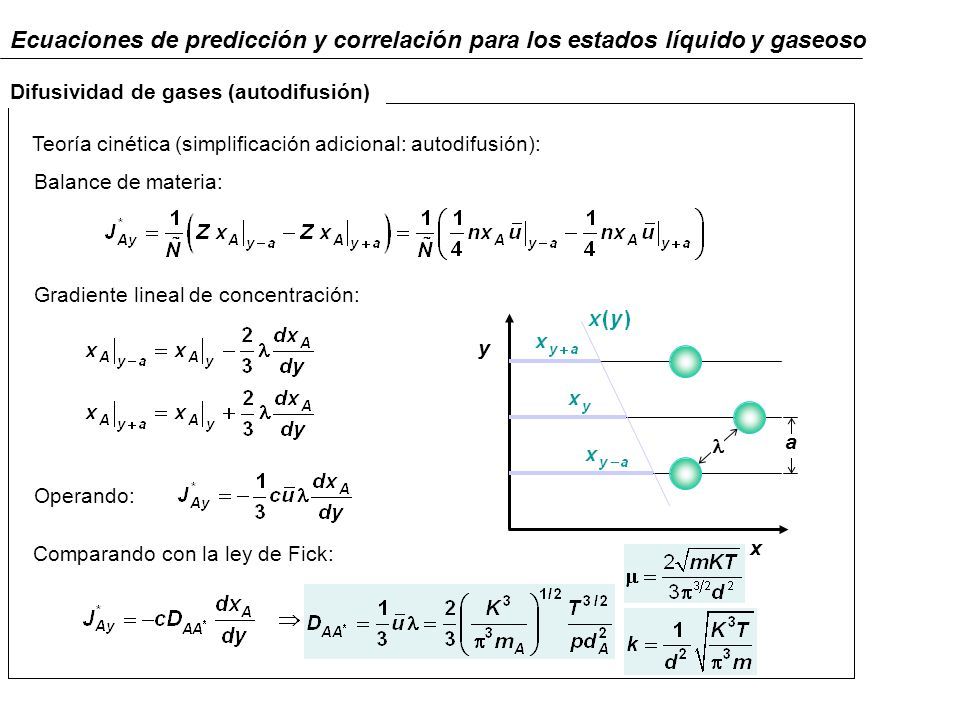

46 Ecuaciones de predicción y correlación para los estados líquido y gaseoso Teoría cinética (simplificación adicional: autodifusión): Balance de materia: Gradiente lineal de concentración: Difusividad de gases (autodifusión) a y x Operando: Comparando con la ley de Fick:

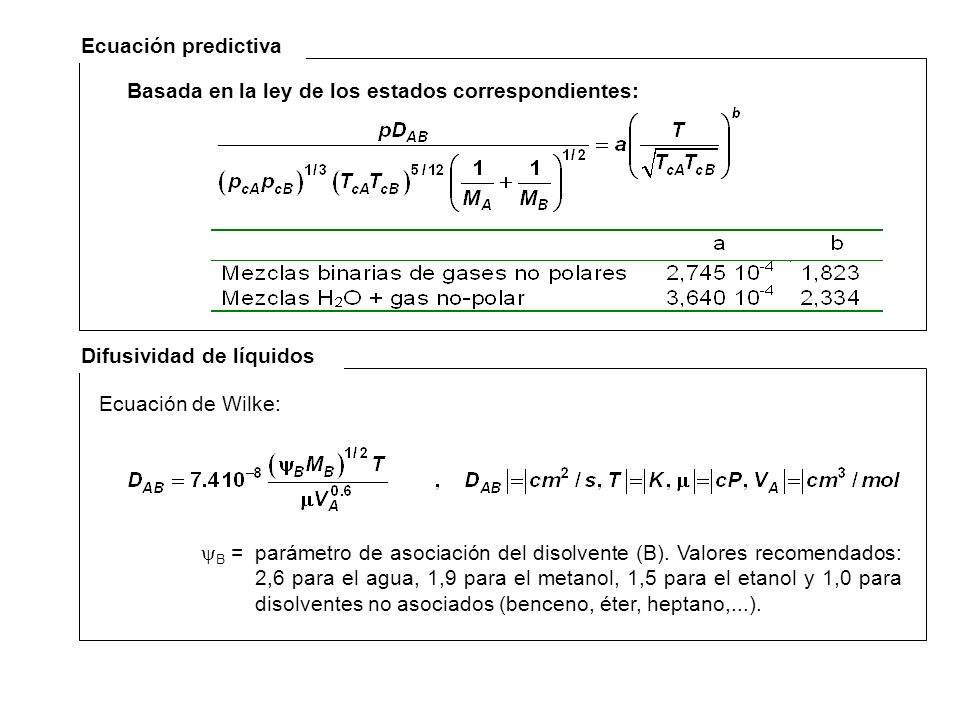

47 Ecuación predictiva Basada en la ley de los estados correspondientes: Difusividad de líquidos Ecuación de Wilke:  B =parámetro de asociación del disolvente (B). Valores recomendados: 2,6 para el agua, 1,9 para el metanol, 1,5 para el etanol y 1,0 para disolventes no asociados (benceno, éter, heptano,...).
