Modelación de estructuras metálicas utilizando sap2000

Presentación del tema: "Modelación de estructuras metálicas utilizando sap2000"— Transcripción de la presentación:

1 Modelación de estructuras metálicas utilizando sap2000

2 INTRODUCCIÓN El SAP es una herramienta para el análisis y diseño de estructuras atreves del método de elementos finitos convirtiéndose en una herramienta poderosa para el desarrollo de esta misma.

3 METODOLOGÍA Pasos básicos para la modelación en SAP se puede resumen los siguientes pasos Definir geometría Definir materiales Definir elementos nulos Definir patrones de carga Definir combinaciones de carga Resultados análisis

4 Construcción del modelo

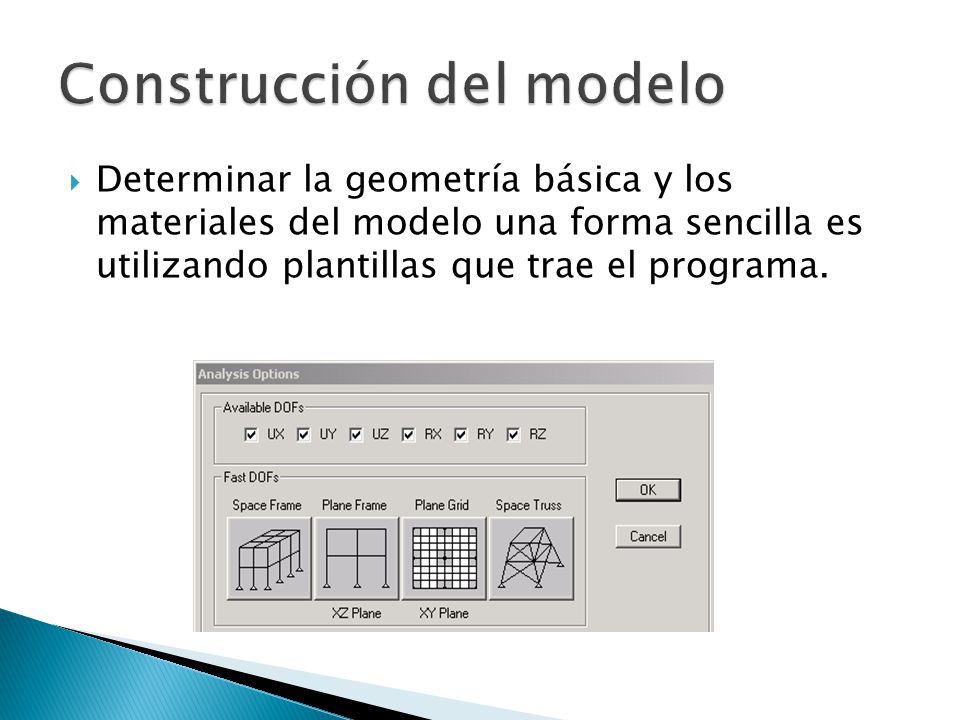

Determinar la geometría básica y los materiales del modelo una forma sencilla es utilizando plantillas que trae el programa.

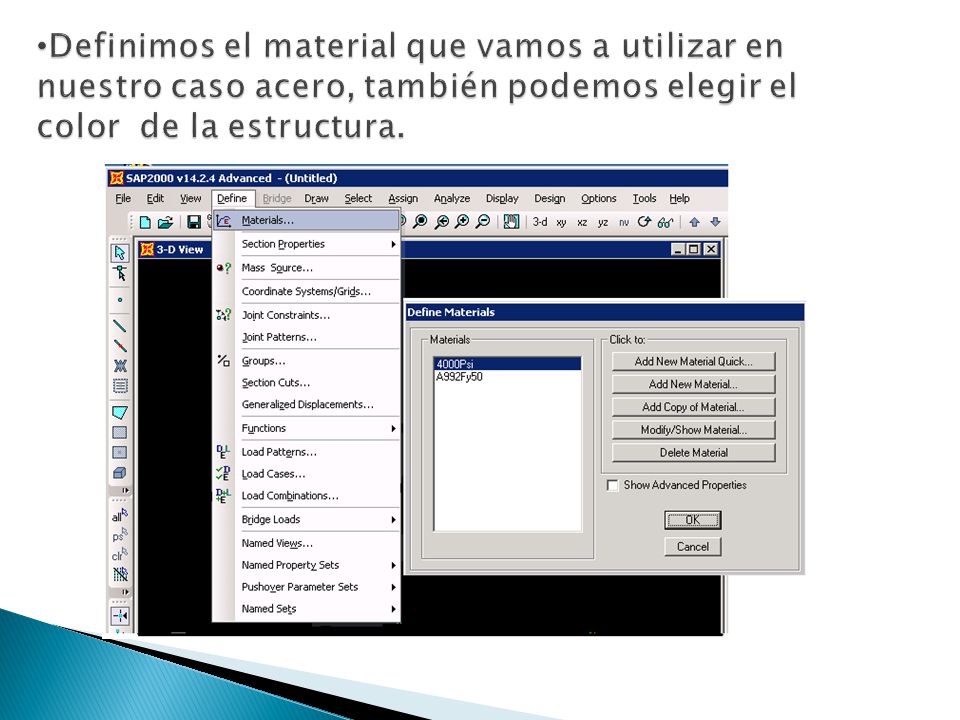

5 Definimos el material que vamos a utilizar en nuestro caso acero, también podemos elegir el color de la estructura.

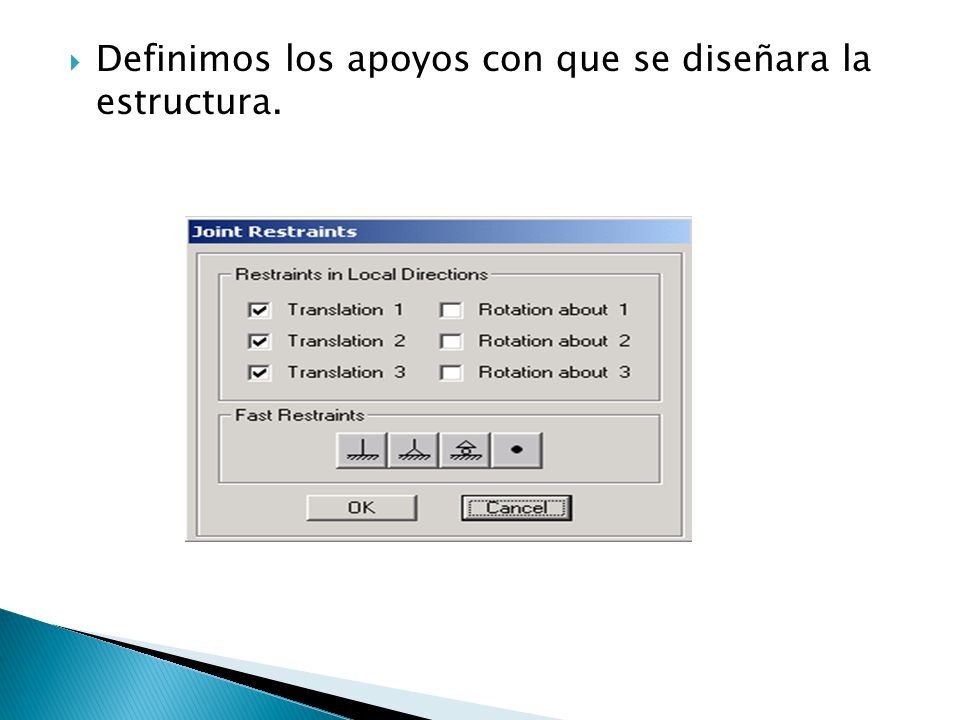

6 Definimos los apoyos con que se diseñara la estructura.

7 Definir patrones de carga.

8 Combinaciones de carga

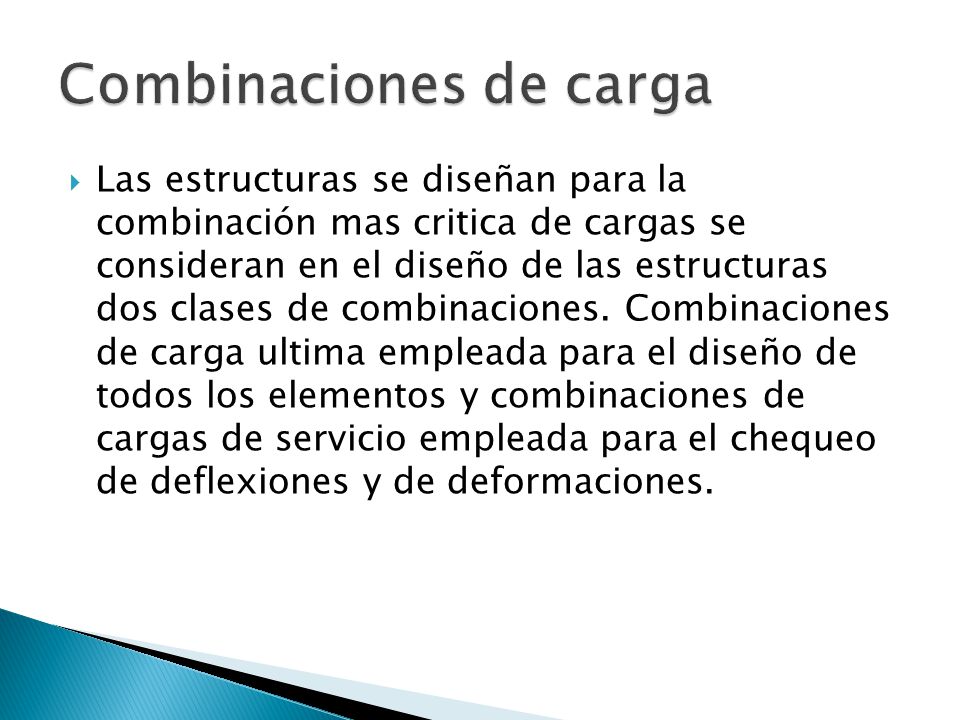

Las estructuras se diseñan para la combinación mas critica de cargas se consideran en el diseño de las estructuras dos clases de combinaciones. Combinaciones de carga ultima empleada para el diseño de todos los elementos y combinaciones de cargas de servicio empleada para el chequeo de deflexiones y de deformaciones.

9 definir las combinaciones de carga utilizadas en el diseño

10 ya con la geometría lista y las combinaciones definidas ingresamos las cargas muertas, Vivas, Viento y sismo.

11 corro el modelo para determinar los resultados del modelo

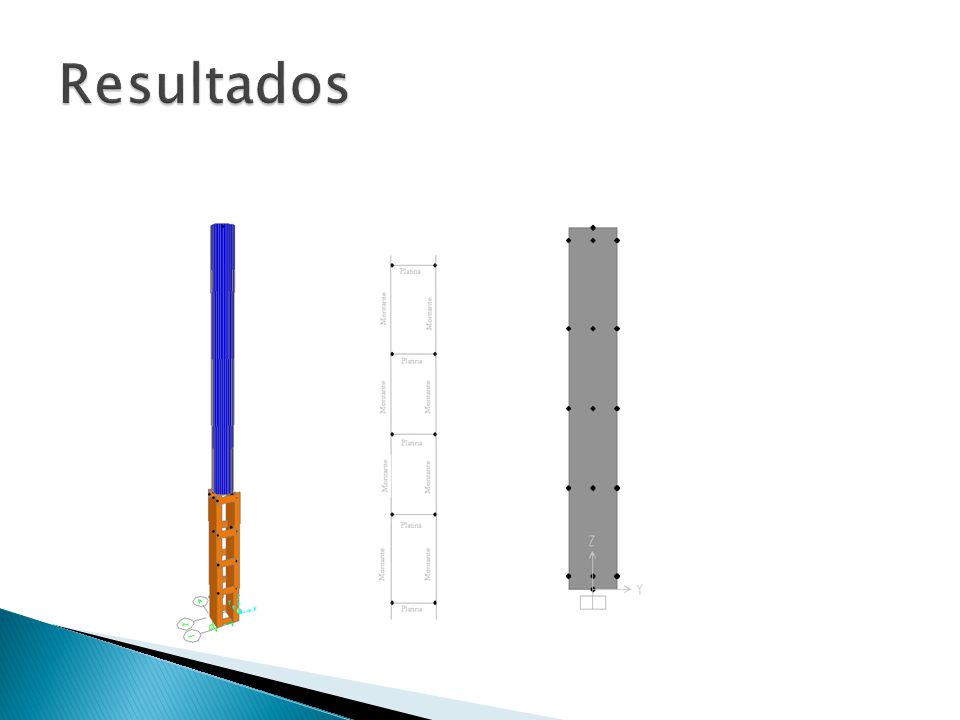

12 Resultados

13 Chequeo de deflexiones horizontales

14 FOTOGRAFIAS DE LA ESTUCTURA
