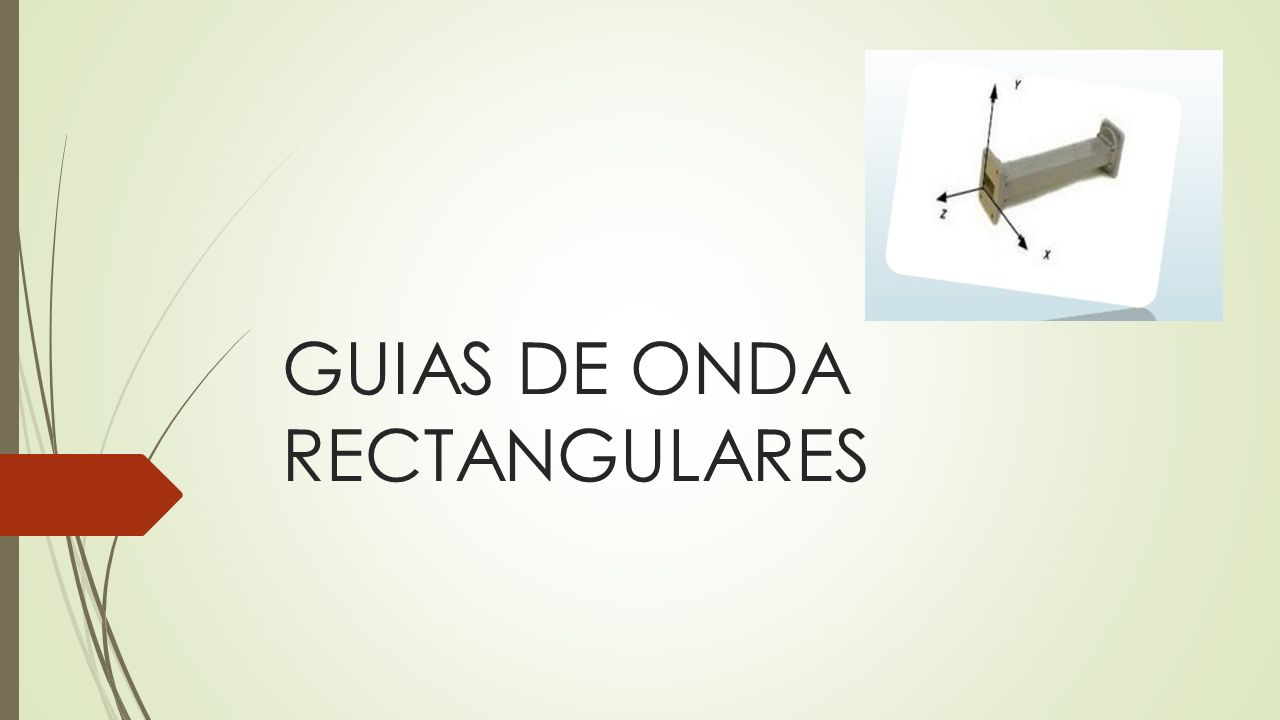

GUIAS DE ONDA RECTANGULARES
2
VENTAJAS Blindaje total, eliminando pérdidas por radiación No hay pérdidas en el dieléctrico Pérdidas en el conductor son menores Mayor capacidad de manejo de potencia Construcción más simple que un coaxial
3

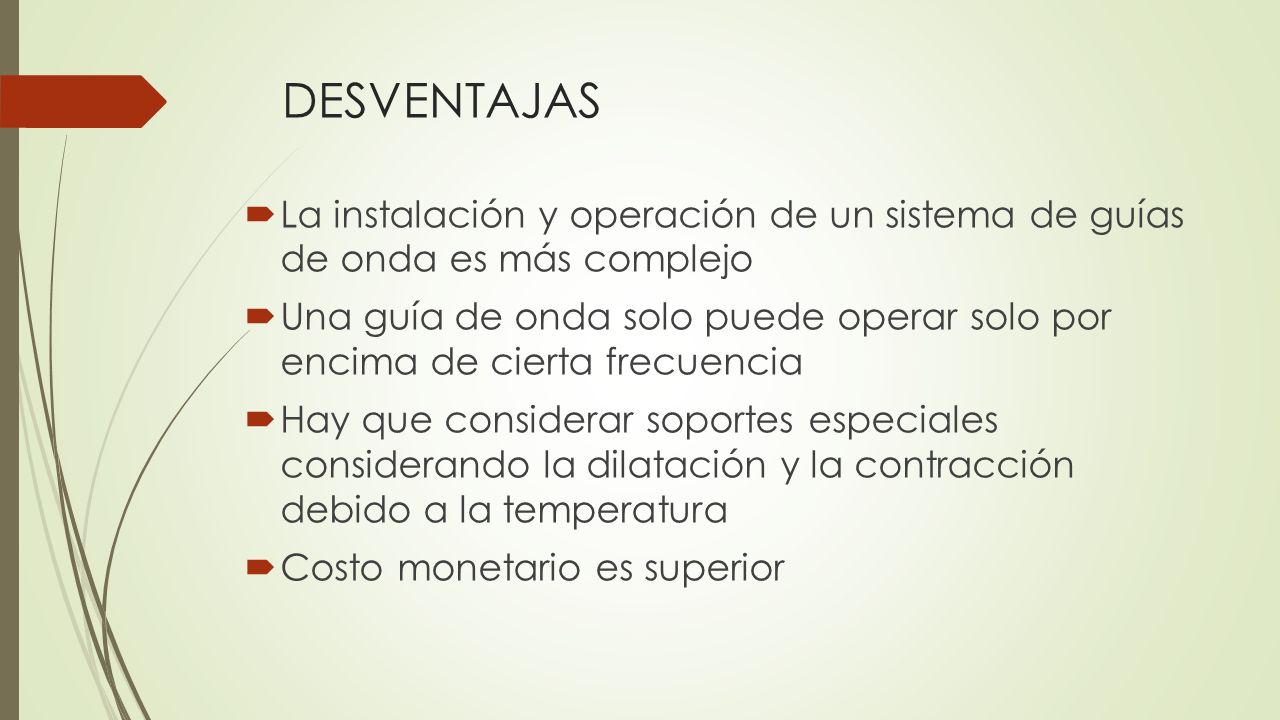

DESVENTAJAS La instalación y operación de un sistema de guías de onda es más complejo Una guía de onda solo puede operar solo por encima de cierta frecuencia Hay que considerar soportes especiales considerando la dilatación y la contracción debido a la temperatura Costo monetario es superior
4
MODOS DE PROPAGACIÓN
6

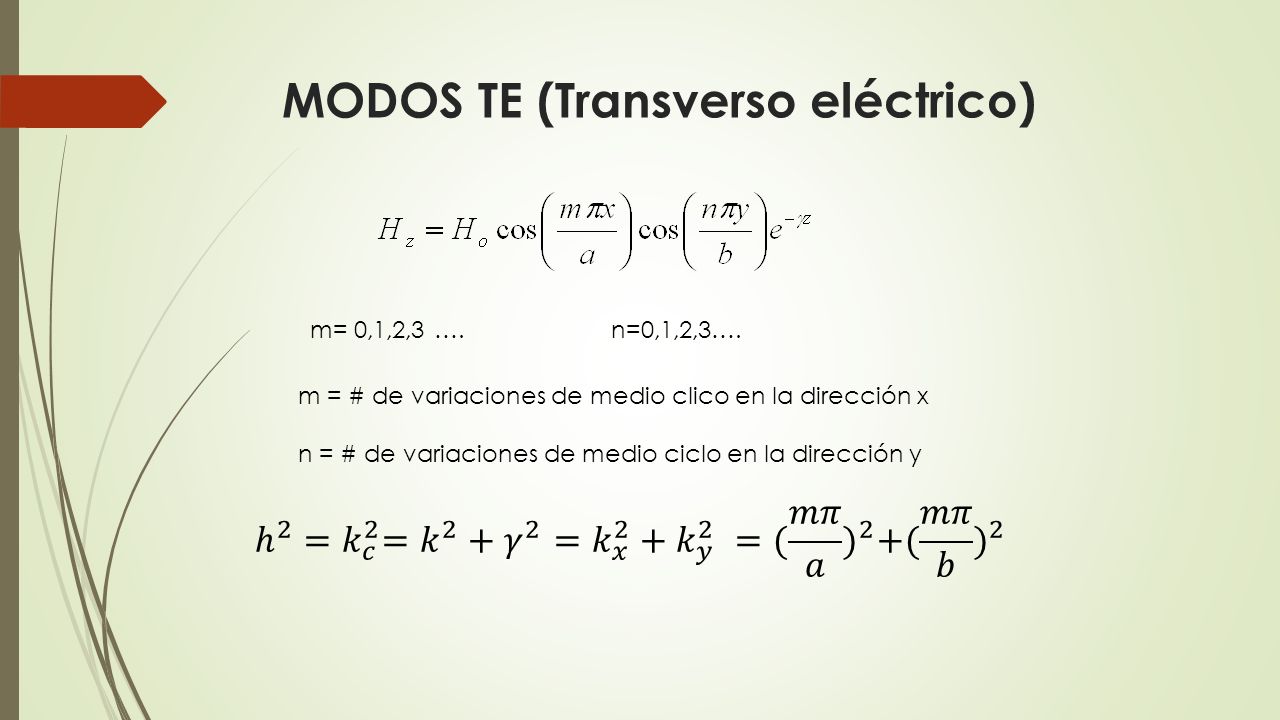

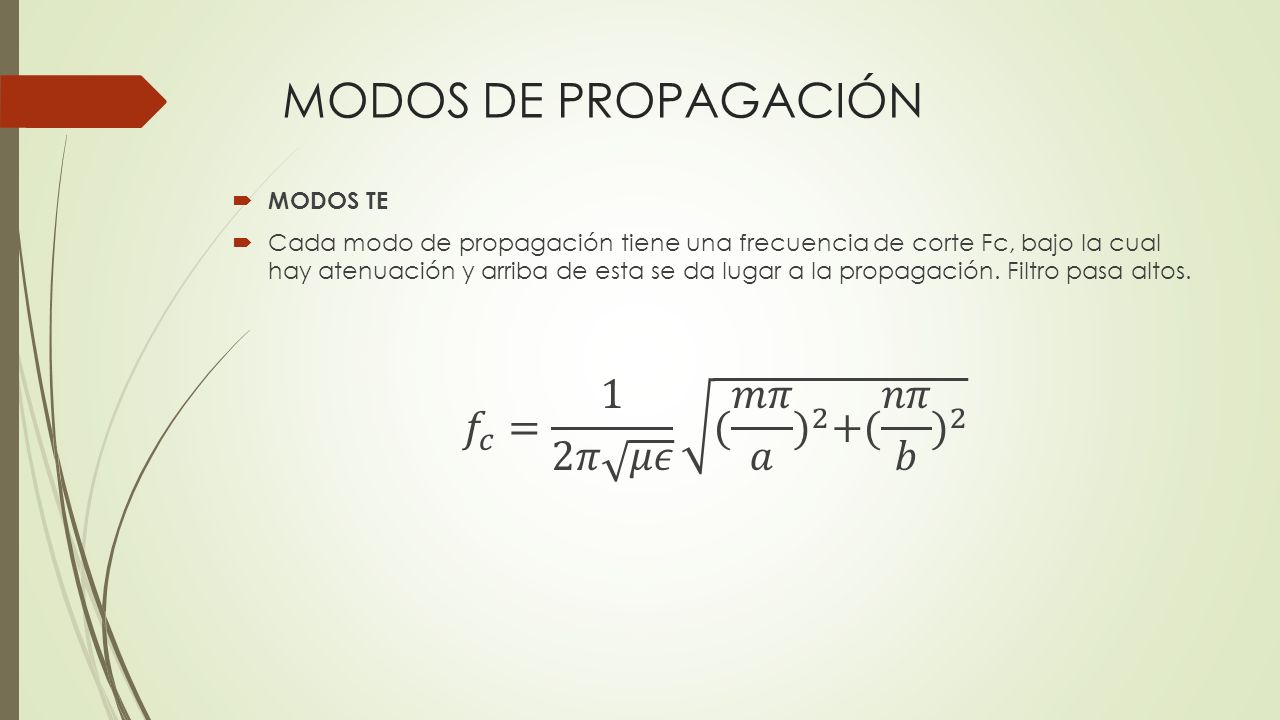

MODOS TE (Transverso eléctrico)
7
m= 0,1,2,3 …. n=0,1,2,3…. m = # de variaciones de medio clico en la dirección x n = # de variaciones de medio ciclo en la dirección y
8
Componentes transversales de Campo /Modo TE
9

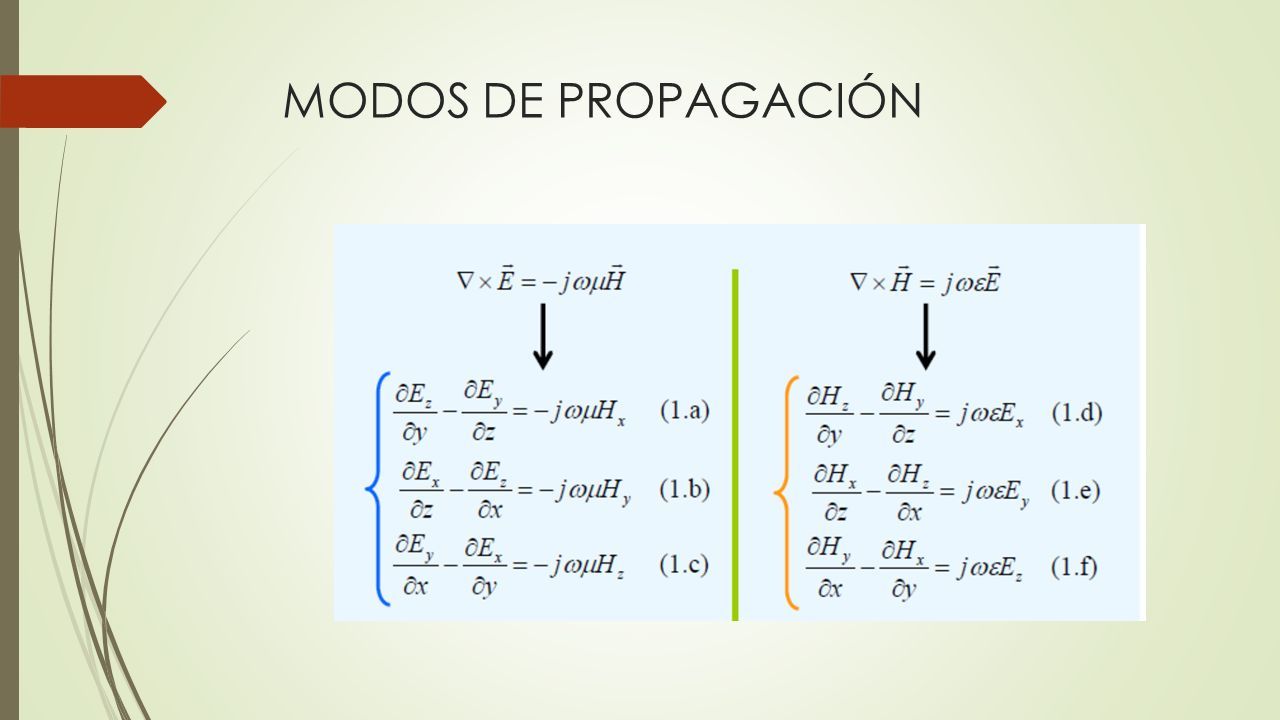

MODOS DE PROPAGACIÓN
11

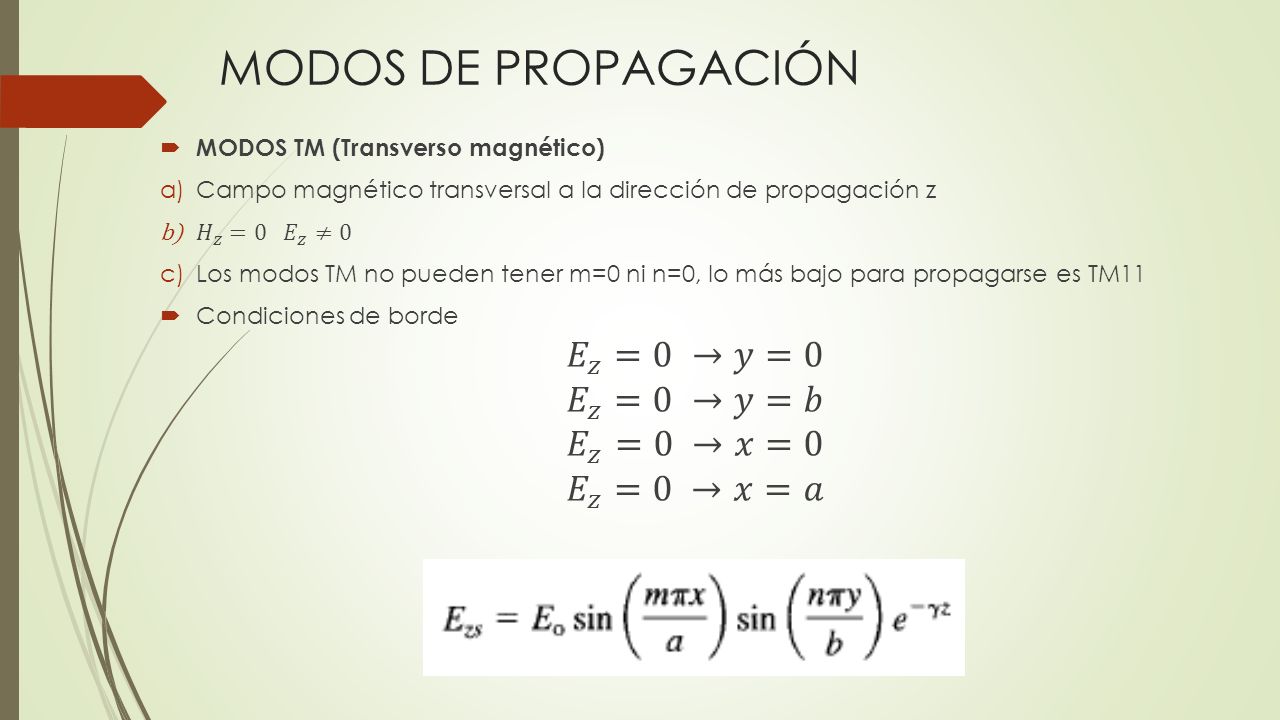

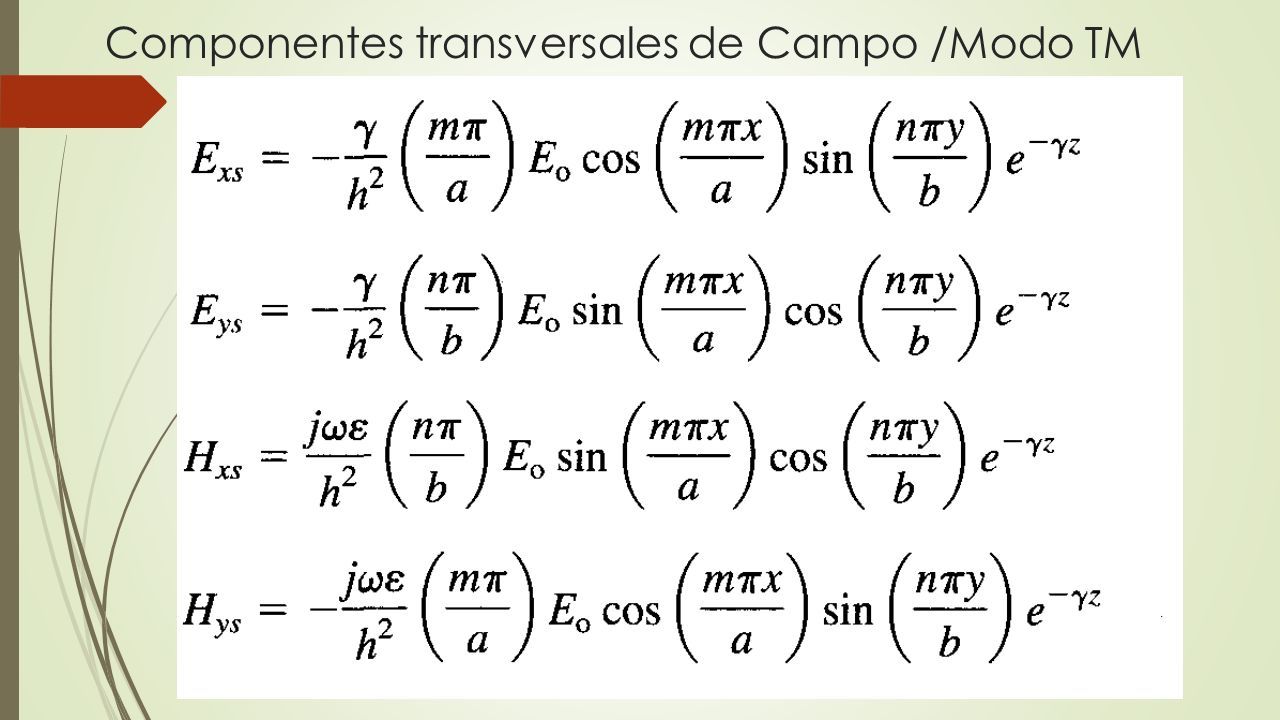

Componentes transversales de Campo /Modo TM
12

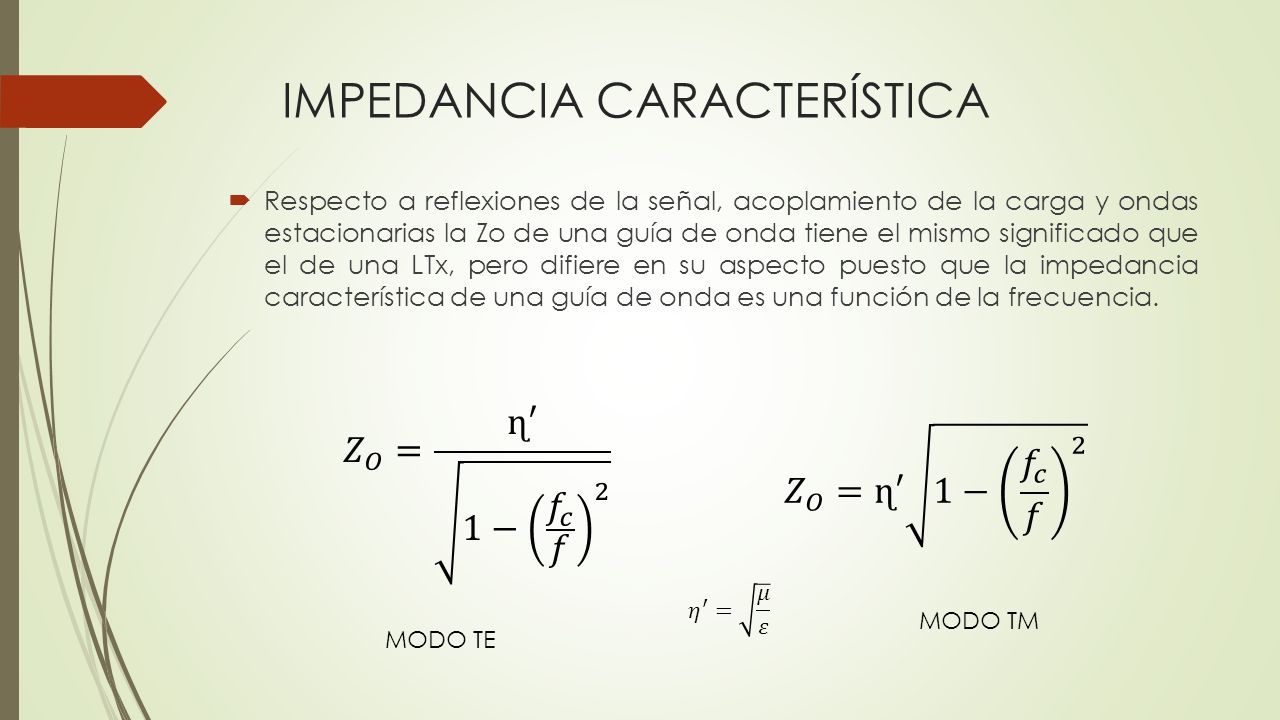

IMPEDANCIA CARACTERÍSTICA Respecto a reflexiones de la señal, acoplamiento de la carga y ondas estacionarias la Zo de una guía de onda tiene el mismo significado que el de una LTx, pero difiere en su aspecto puesto que la impedancia característica de una guía de onda es una función de la frecuencia. MODO TE MODO TM
13
Variación de la impedancia con la frecuencia
14

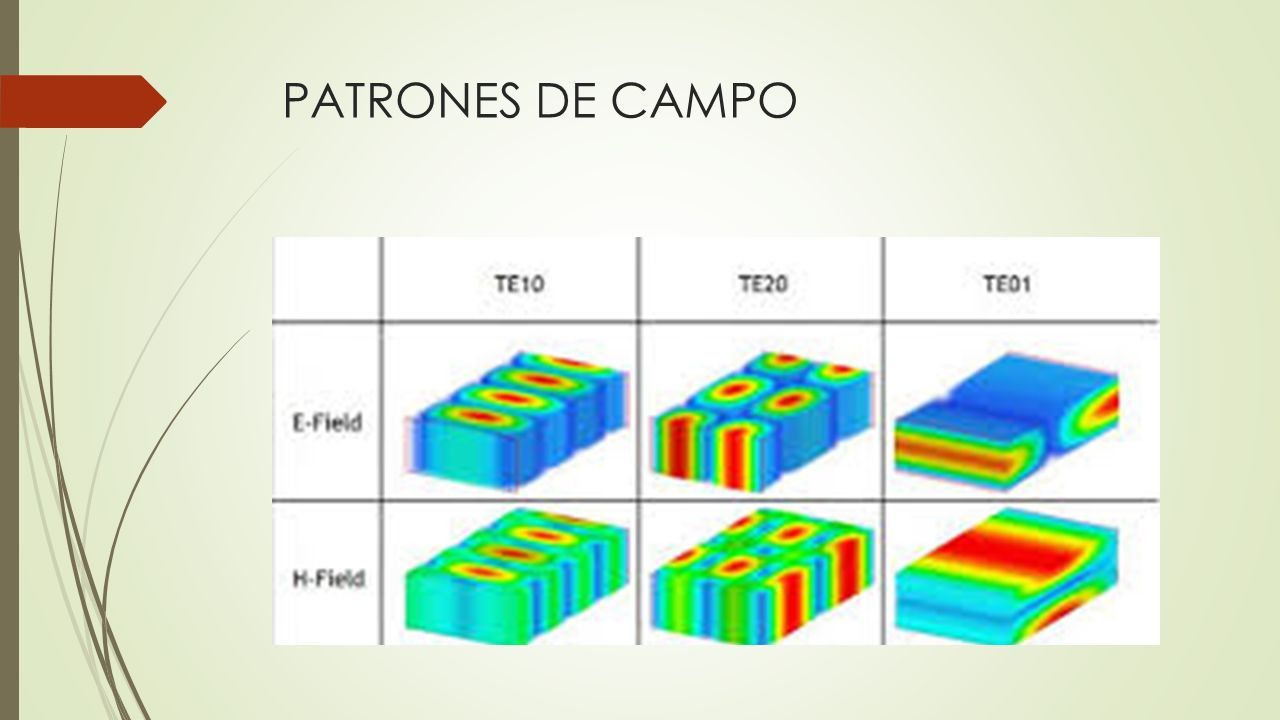

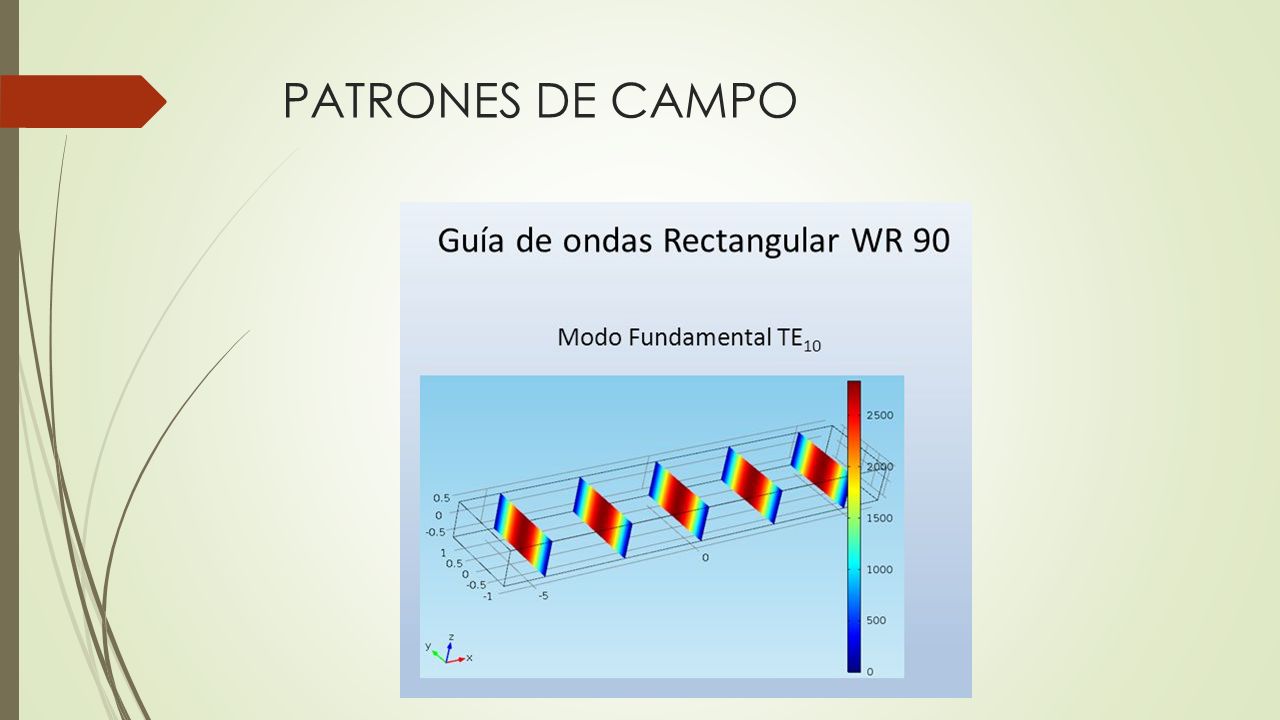

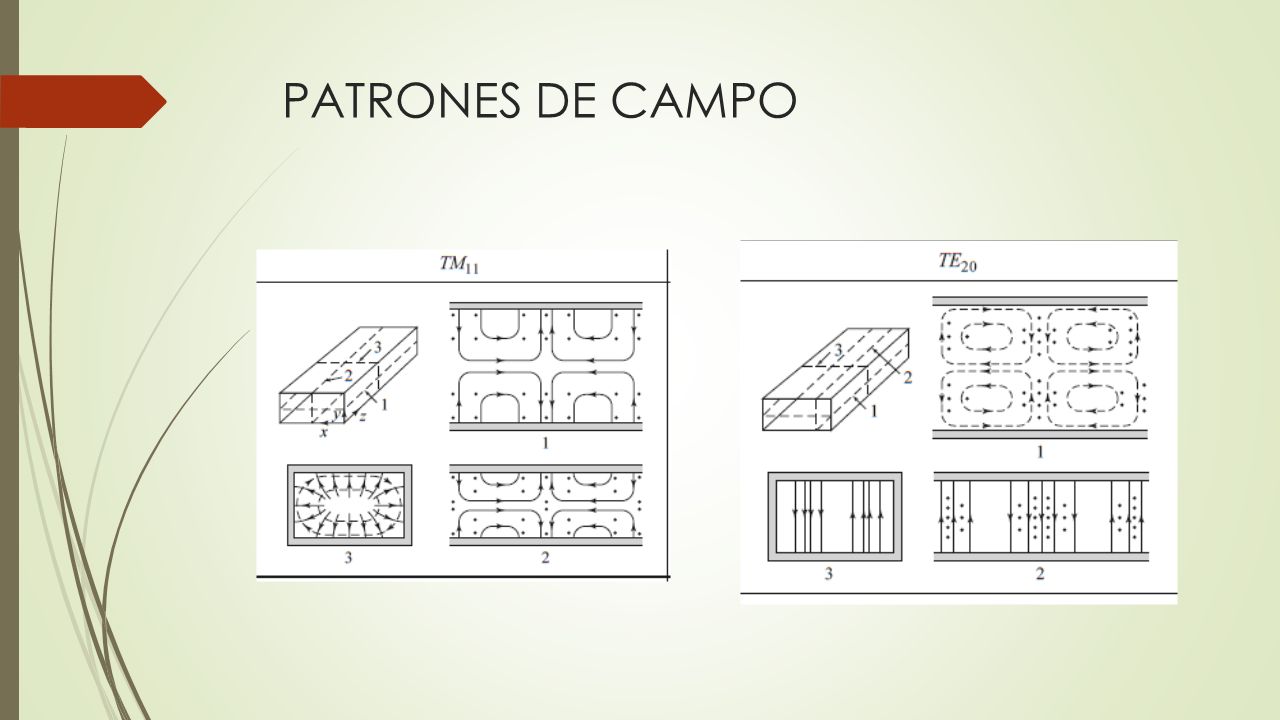

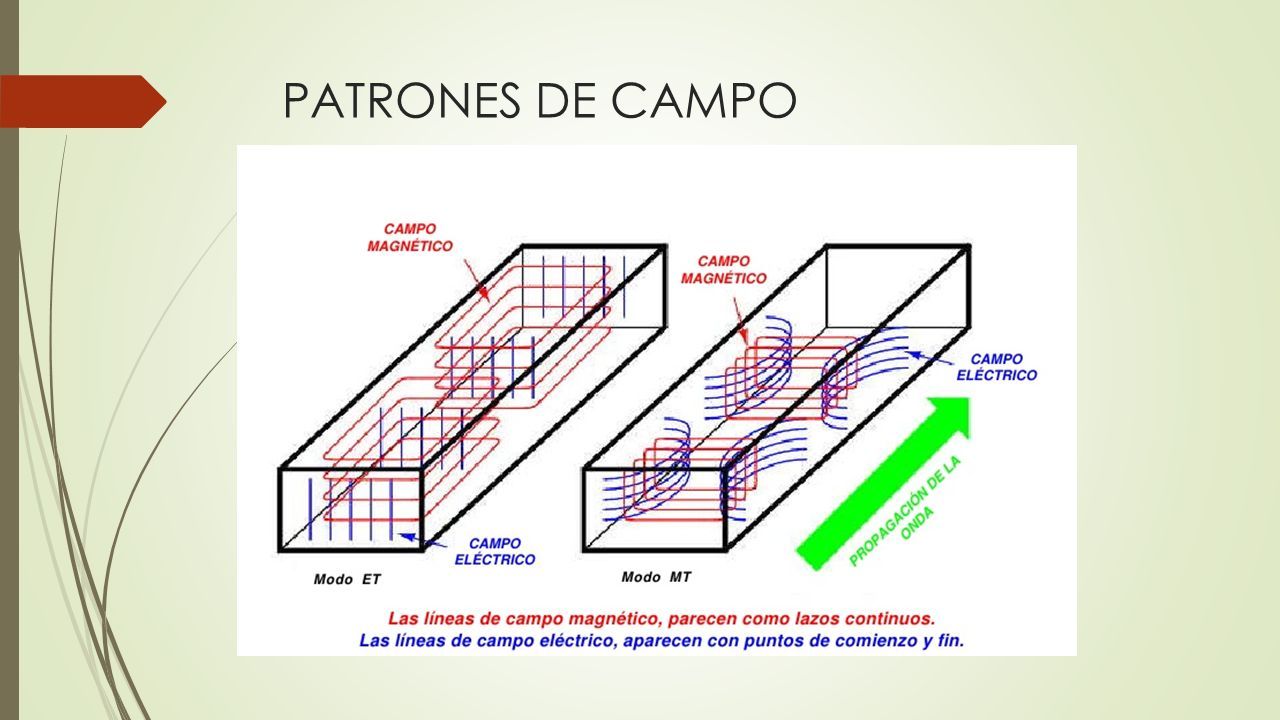

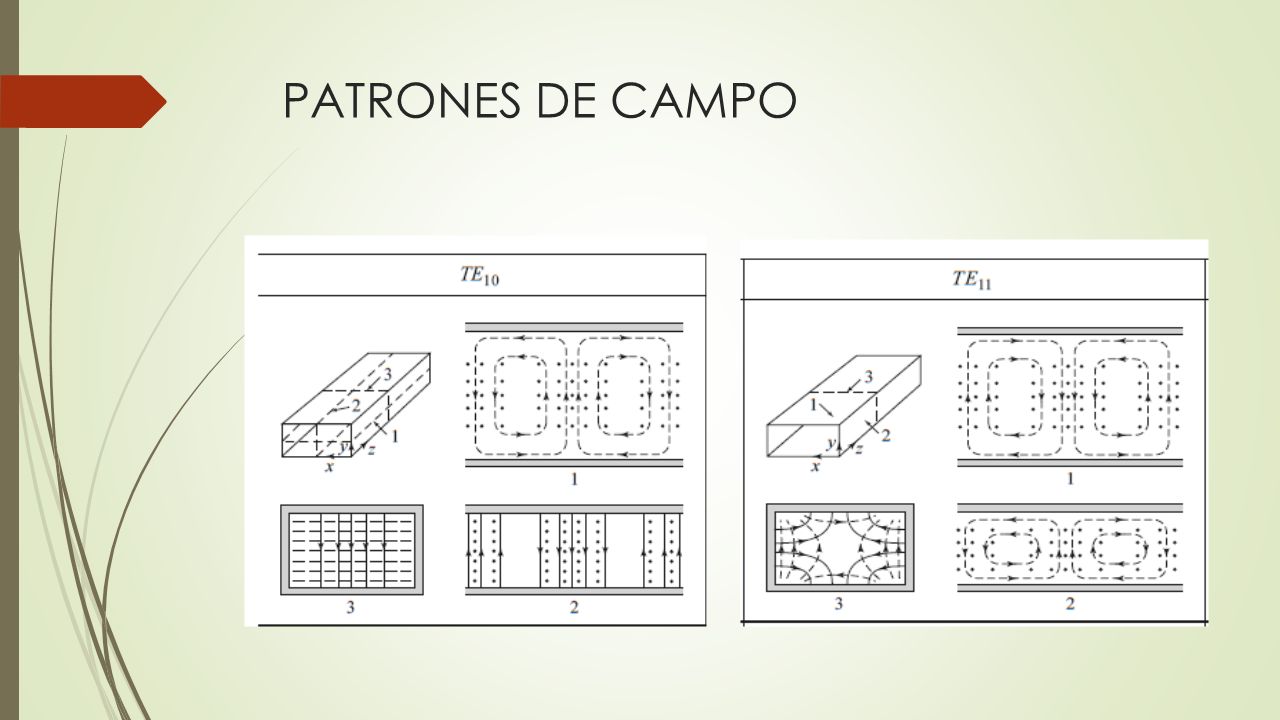

PATRONES DE CAMPO
19
Modo Dominante Para toda guía que cumpla a>b, la fc más baja se obtiene con m=1 y n=0 En cualquier sistema de microondas, el No. de modos que existen dependen de: Dimensiones a y b Material en su interior Dispositivo de excitación acoplado a la guía. Si la guía opera en el modo TE10 los modos superiores son atenuados y no se propagan
20

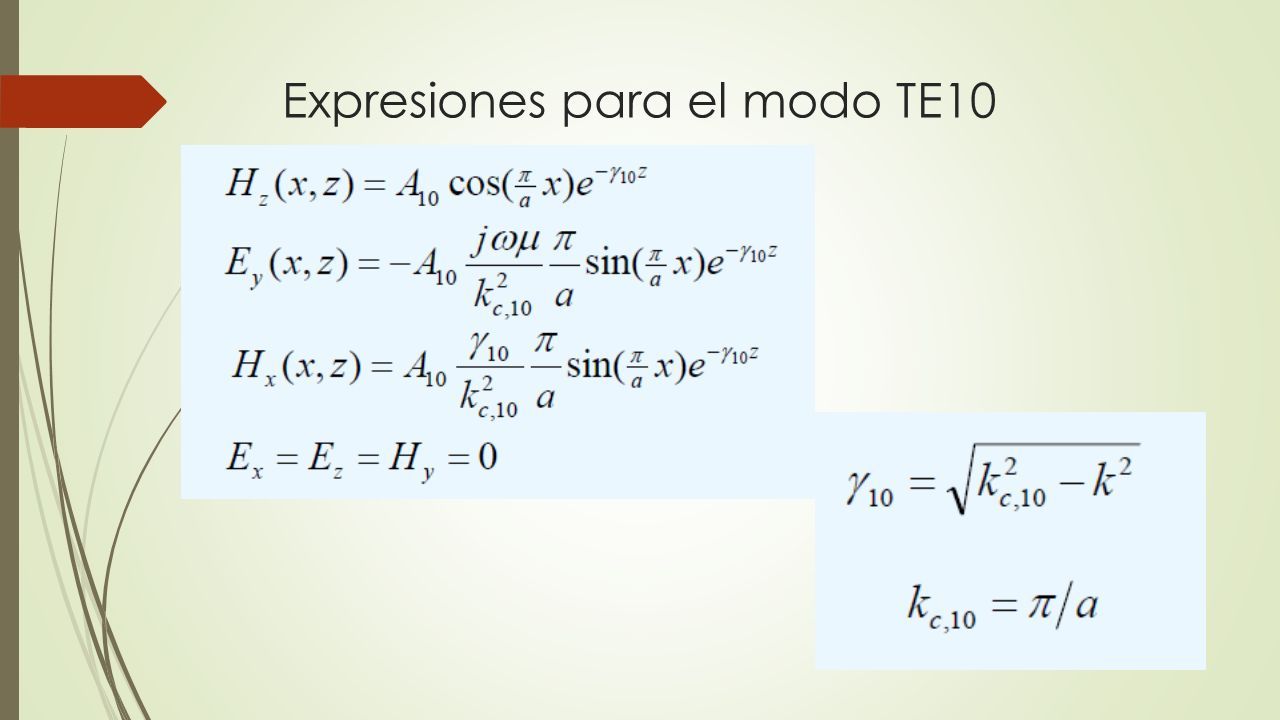

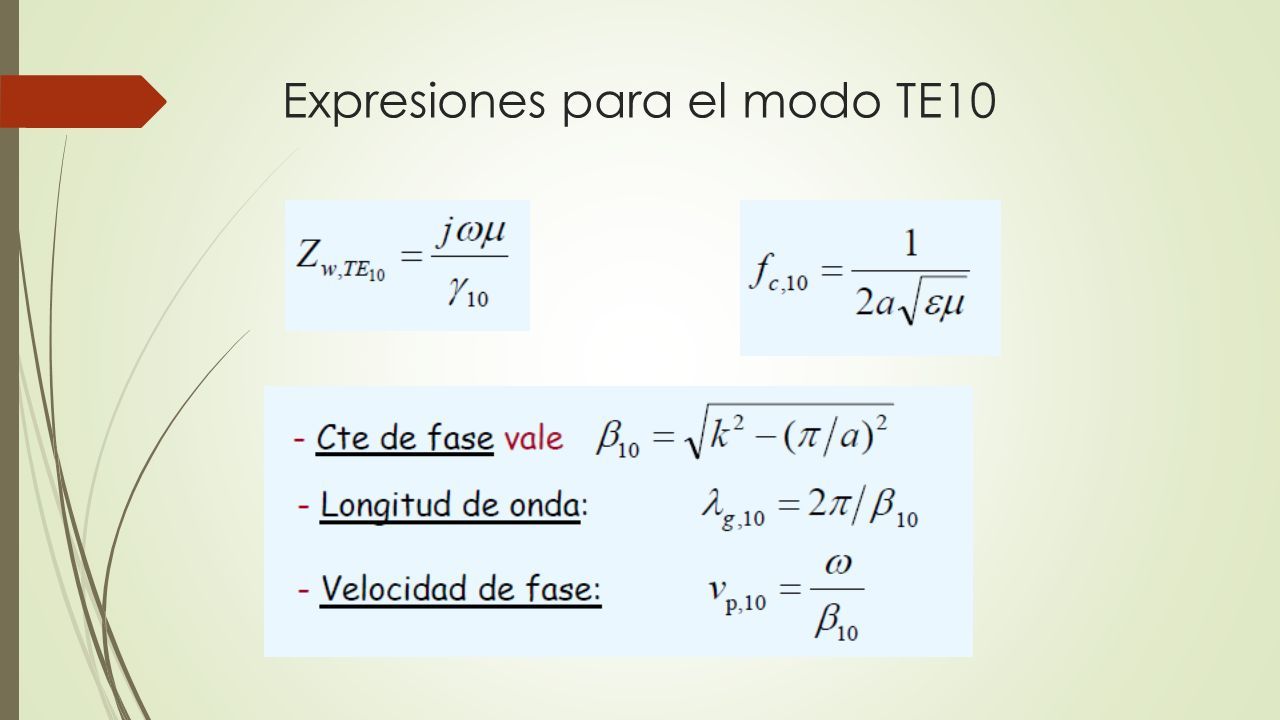

Expresiones para el modo TE10
22

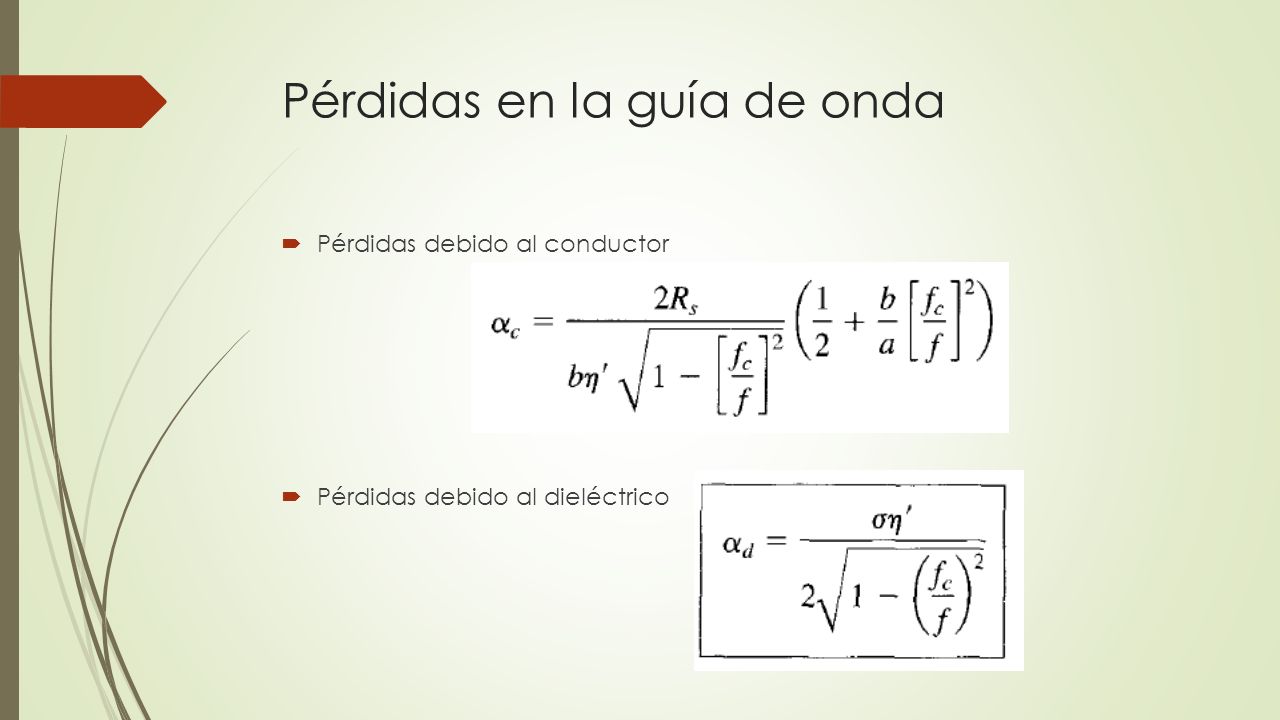

Pérdidas en la guía de onda Pérdidas debido al conductor Pérdidas debido al dieléctrico
