1 Campos Maduros Recupero Rentable de Pozos Marginales SISTEMA DE EXTRACCIÓN ALTERNATIVO

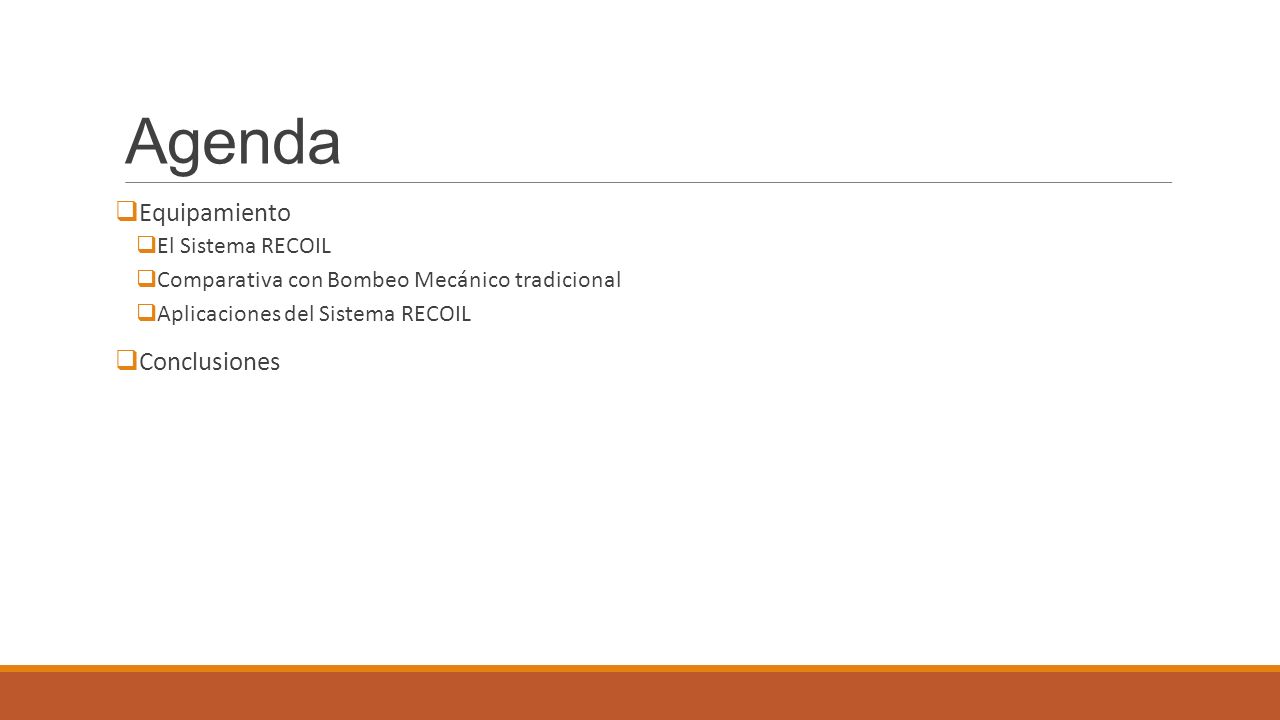

2 Agenda  Equipamiento  El Sistema RECOIL  Comparativa con Bombeo Mecánico tradicional  Aplicaciones del Sistema RECOIL  Conclusiones

3 Equipamiento SISTEMA DE EXTRACCIÓN ALTERNATIVO

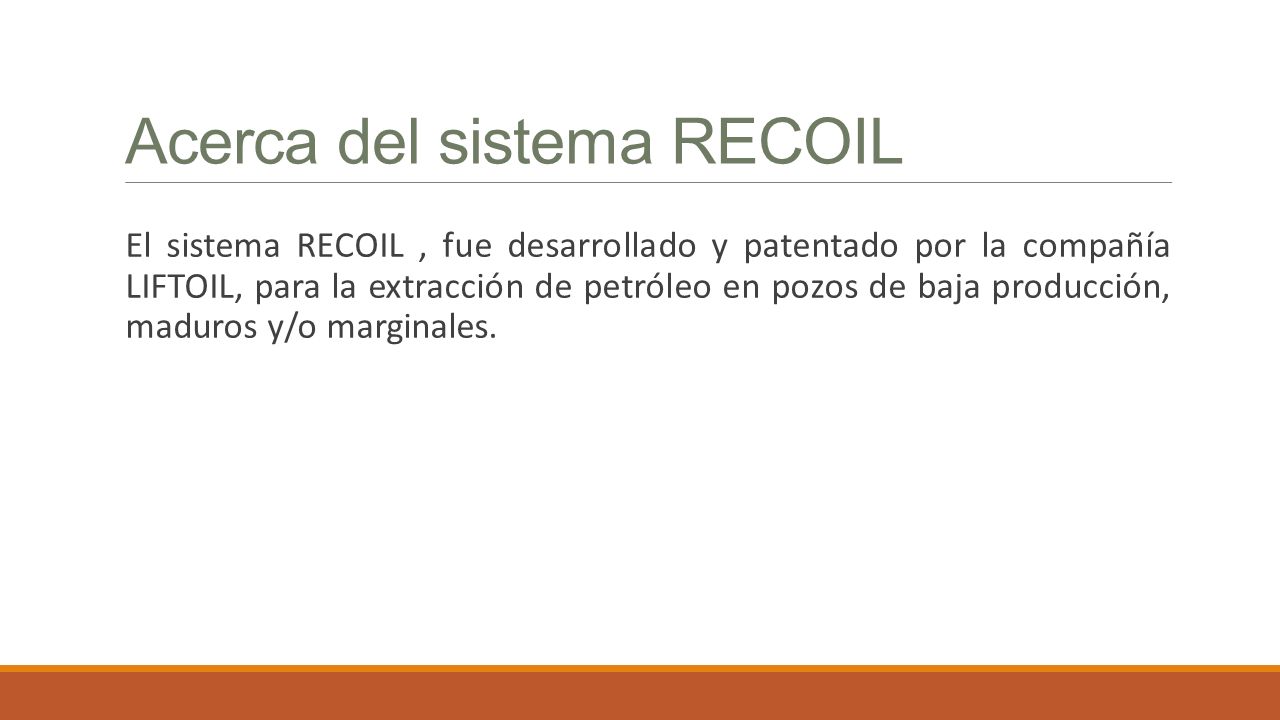

4 Acerca del sistema RECOIL El sistema RECOIL, fue desarrollado y patentado por la compañía LIFTOIL, para la extracción de petróleo en pozos de baja producción, maduros y/o marginales.

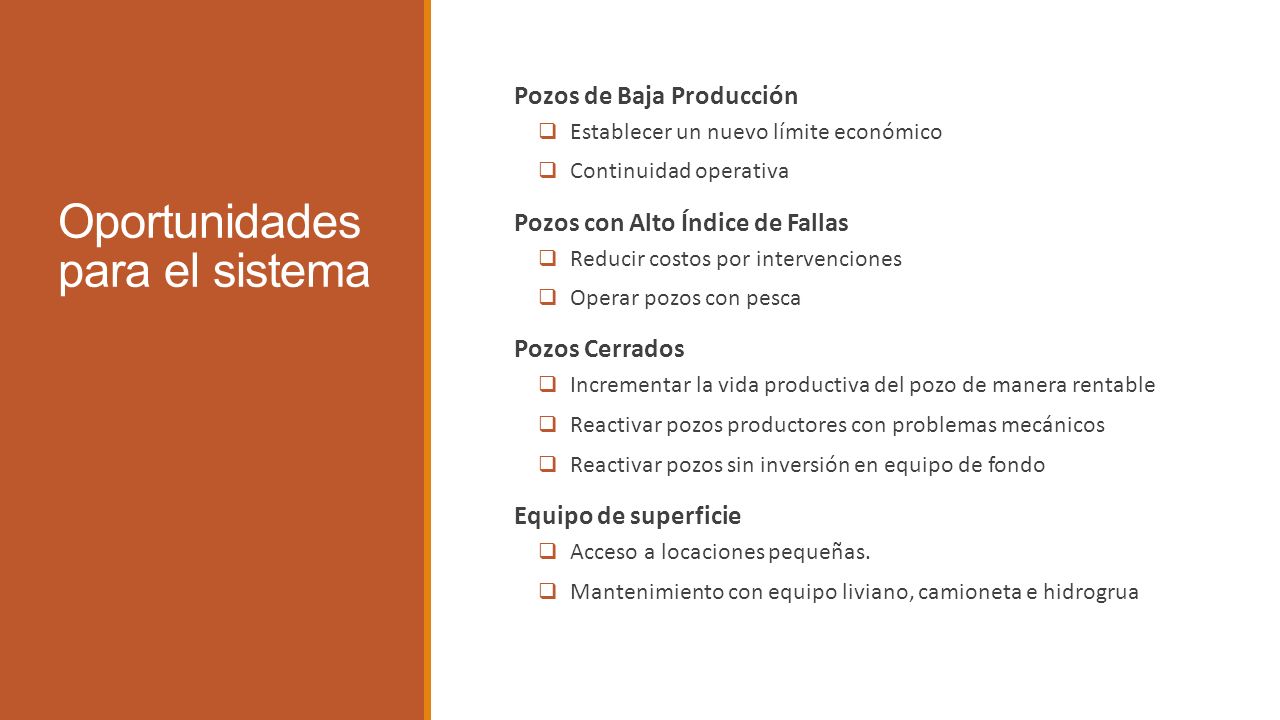

5 Oportunidades para el sistema Pozos de Baja Producción  Establecer un nuevo límite económico  Continuidad operativa Pozos con Alto Índice de Fallas  Reducir costos por intervenciones  Operar pozos con pesca Pozos Cerrados  Incrementar la vida productiva del pozo de manera rentable  Reactivar pozos productores con problemas mecánicos  Reactivar pozos sin inversión en equipo de fondo Equipo de superficie  Acceso a locaciones pequeñas.  Mantenimiento con equipo liviano, camioneta e hidrogrua

6 Equipo RECOIL

7

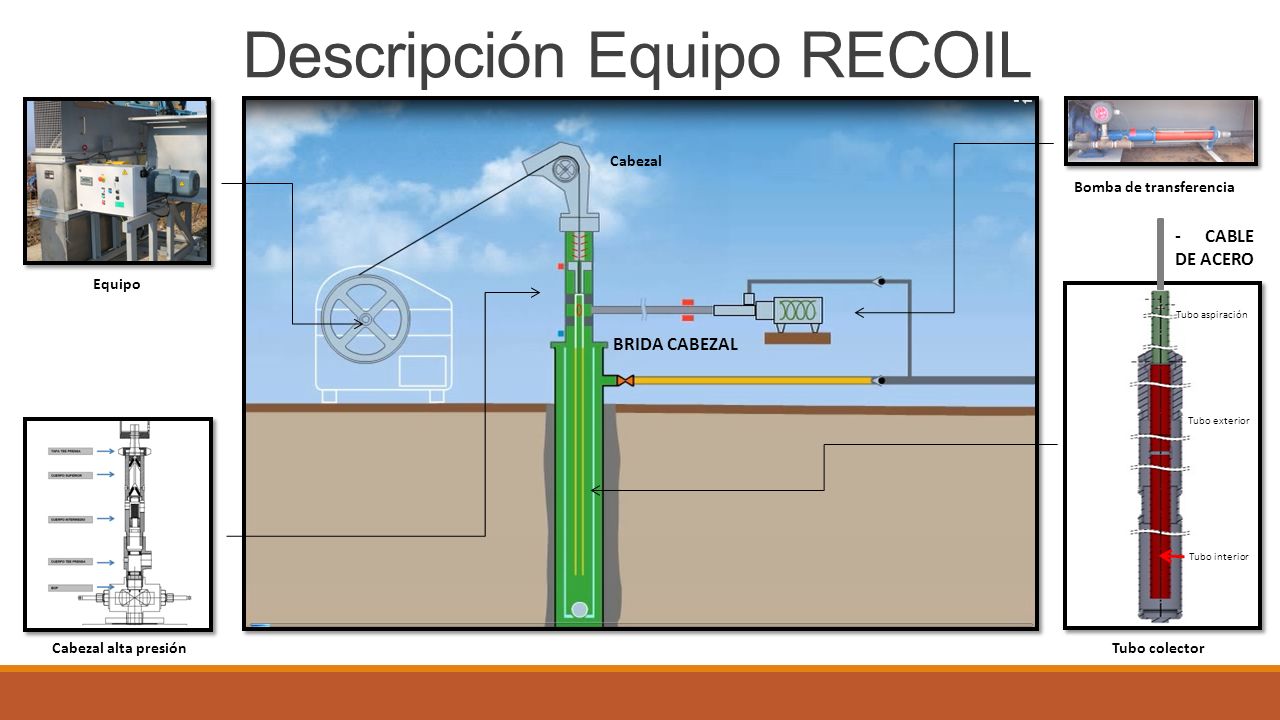

8 Descripción Equipo RECOIL Equipo Cabezal Cabezal alta presión Bomba de transferencia Tubo colector BRIDA CABEZAL - CABLE DE ACERO Tubo aspiración Tubo exterior Tubo interior

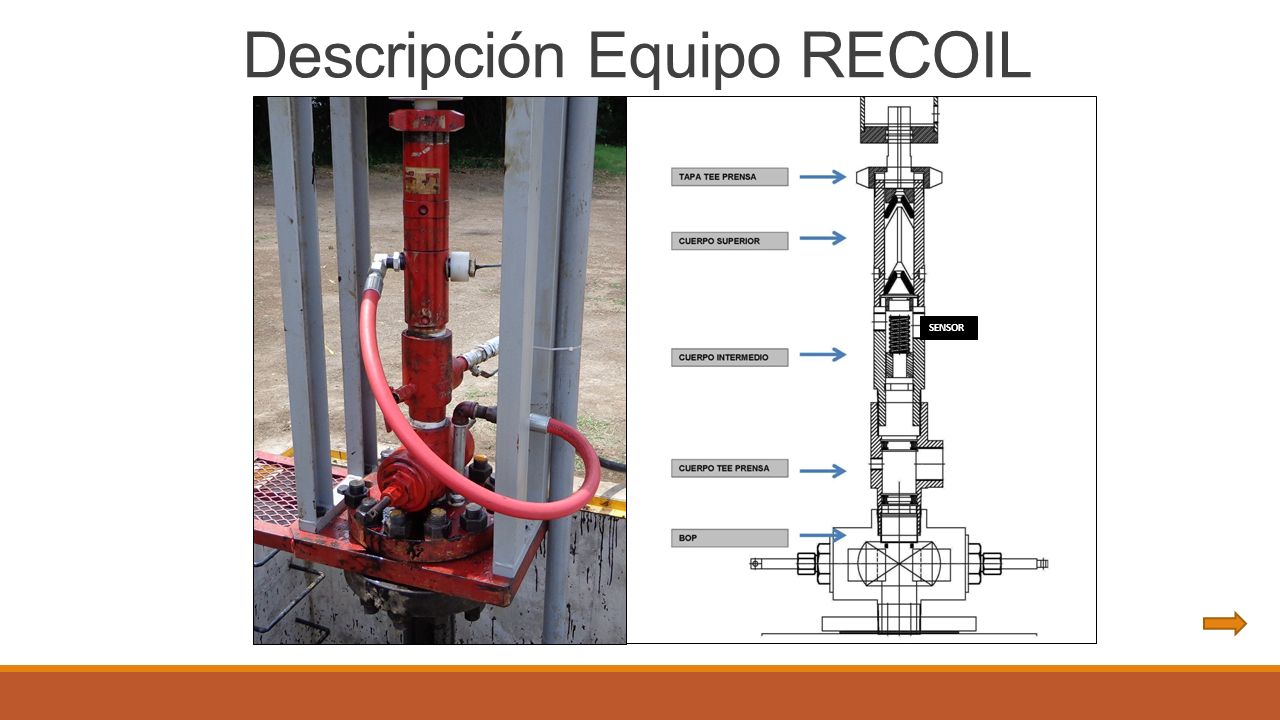

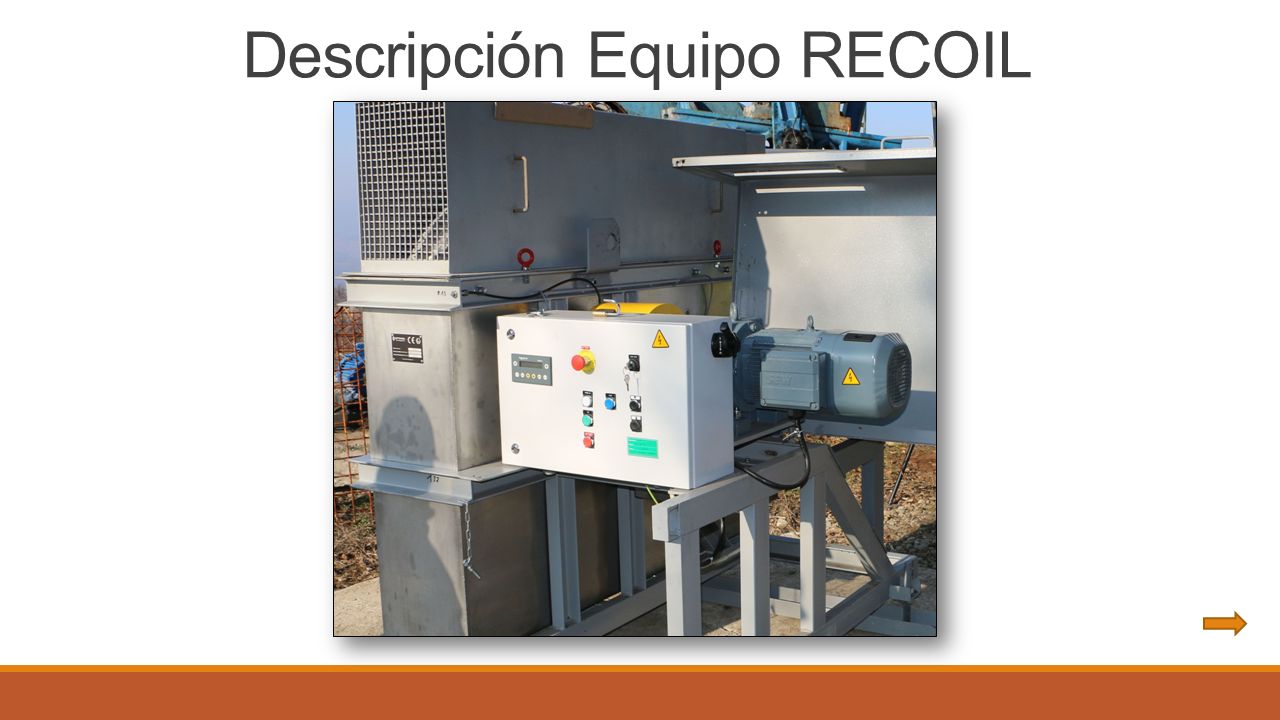

9 Descripción Equipo RECOIL

10 SENSOR

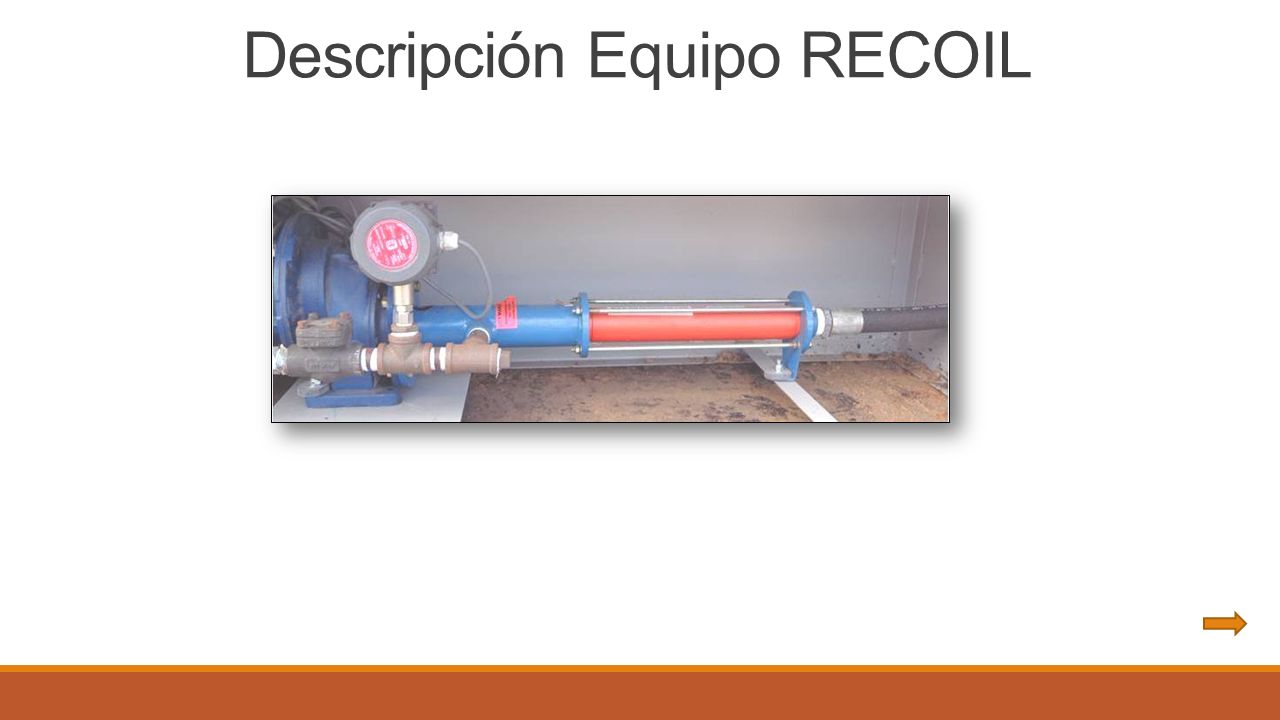

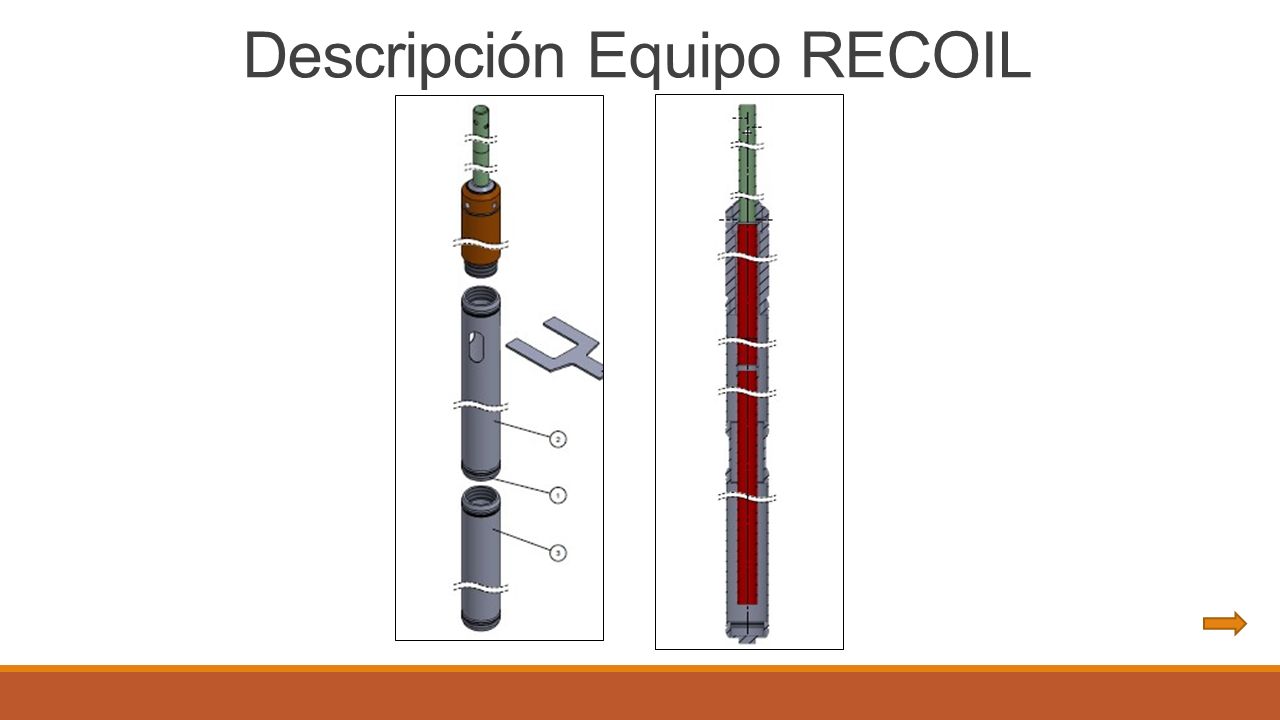

11 Descripción Equipo RECOIL

12

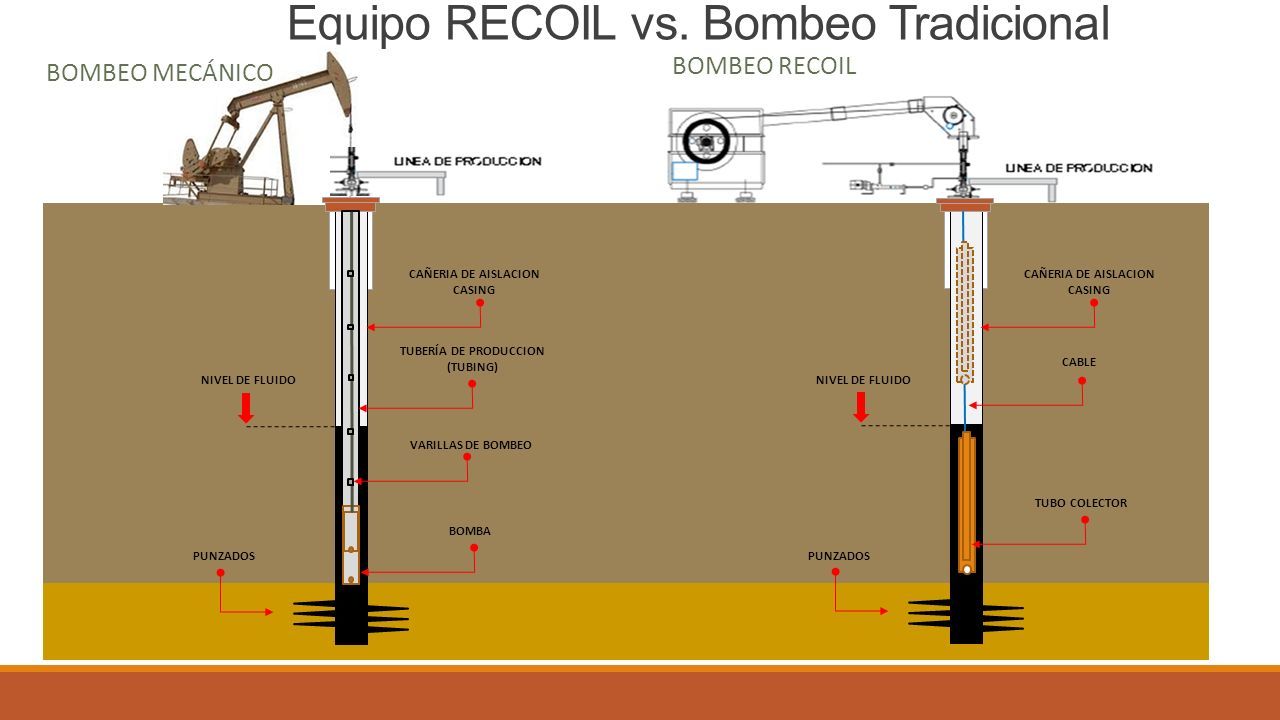

13 BOMBEO RECOIL Equipo RECOIL vs. Bombeo Tradicional PUNZADOS NIVEL DE FLUIDO VARILLAS DE BOMBEO BOMBA CAÑERIA DE AISLACION CASING TUBERÍA DE PRODUCCION (TUBING) PUNZADOS NIVEL DE FLUIDO CAÑERIA DE AISLACION CASING CABLE TUBO COLECTOR BOMBEO MECÁNICO

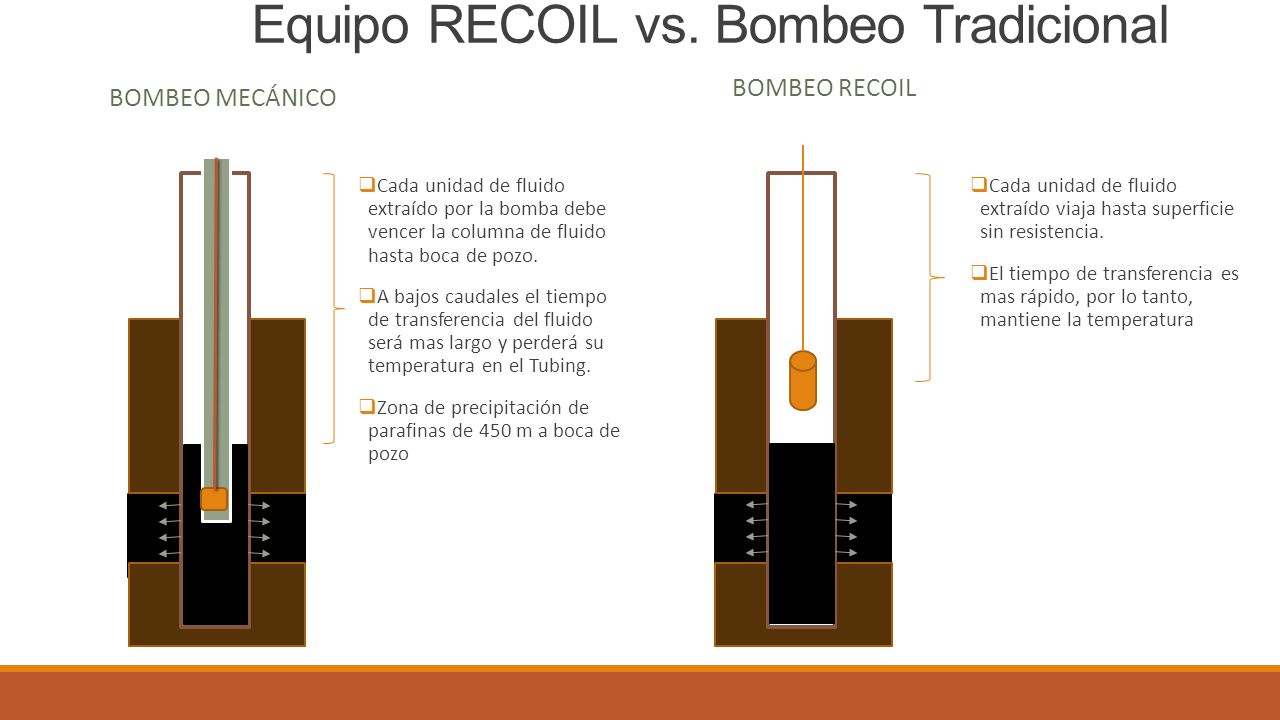

14 BOMBEO RECOIL Equipo RECOIL vs. Bombeo Tradicional BOMBEO MECÁNICO  Cada unidad de fluido extraído viaja hasta superficie sin resistencia.  El tiempo de transferencia es mas rápido, por lo tanto, mantiene la temperatura  Cada unidad de fluido extraído por la bomba debe vencer la columna de fluido hasta boca de pozo.  A bajos caudales el tiempo de transferencia del fluido será mas largo y perderá su temperatura en el Tubing.  Zona de precipitación de parafinas de 450 m a boca de pozo

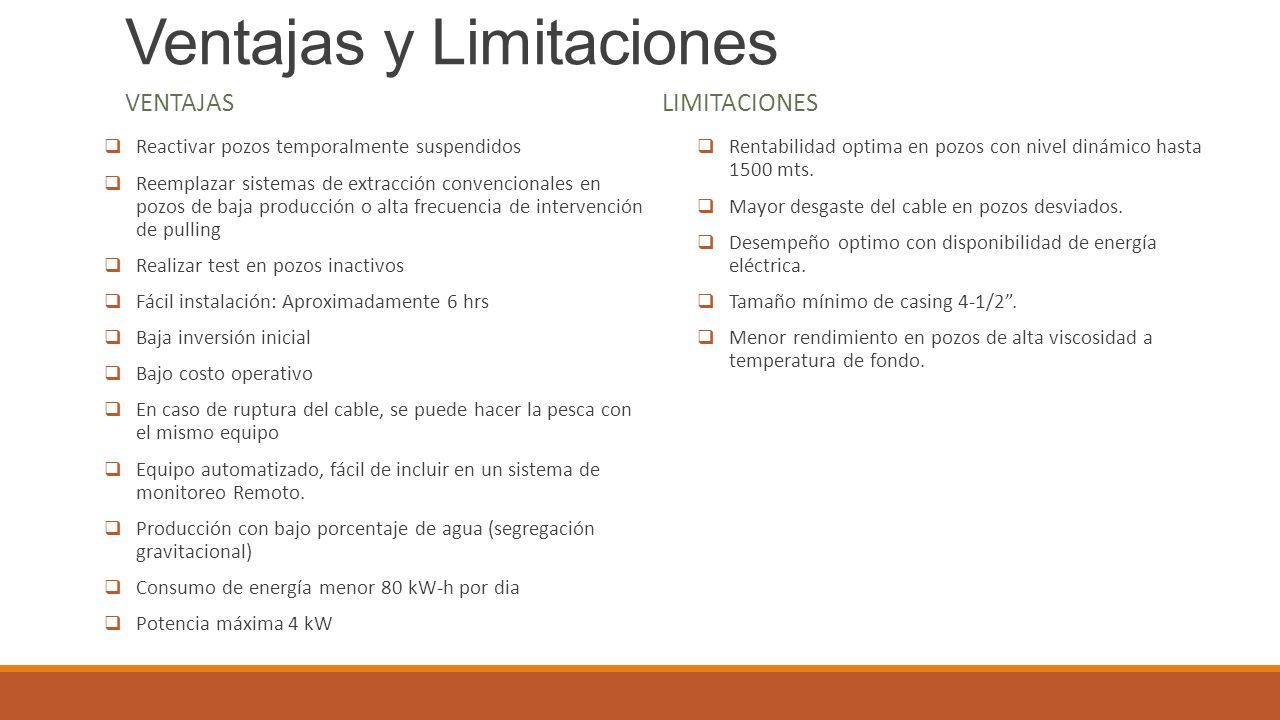

15 Ventajas y Limitaciones VENTAJASLIMITACIONES  Reactivar pozos temporalmente suspendidos  Reemplazar sistemas de extracción convencionales en pozos de baja producción o alta frecuencia de intervención de pulling  Realizar test en pozos inactivos  Fácil instalación: Aproximadamente 6 hrs  Baja inversión inicial  Bajo costo operativo  En caso de ruptura del cable, se puede hacer la pesca con el mismo equipo  Equipo automatizado, fácil de incluir en un sistema de monitoreo Remoto.  Producción con bajo porcentaje de agua (segregación gravitacional)  Consumo de energía menor 80 kW-h por dia  Potencia máxima 4 kW  Rentabilidad optima en pozos con nivel dinámico hasta 1500 mts.  Mayor desgaste del cable en pozos desviados.  Desempeño optimo con disponibilidad de energía eléctrica.  Tamaño mínimo de casing 4-1/2”.  Menor rendimiento en pozos de alta viscosidad a temperatura de fondo.

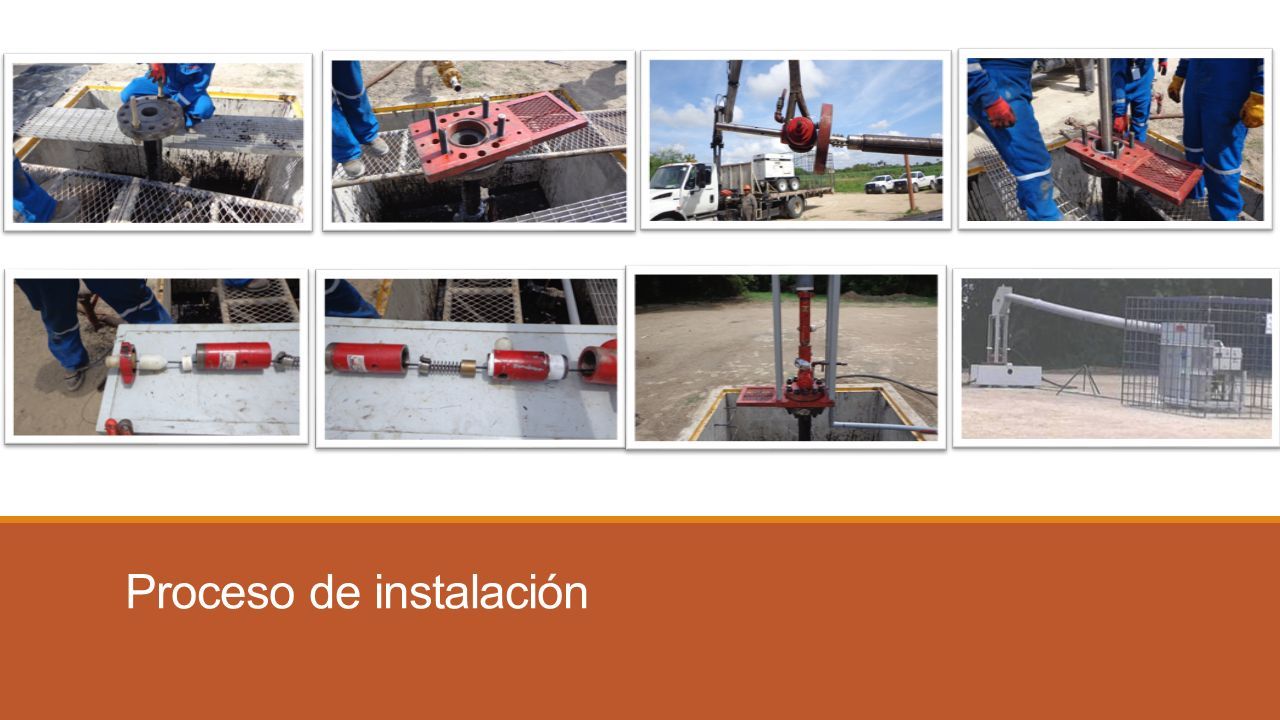

16 Proceso de instalación

17 Proceso de pesca con la misma unidad Proceso autosuficiente en caso de Falla Pesca tubo colector Pesca tubo aspiración Pesca cable de acero

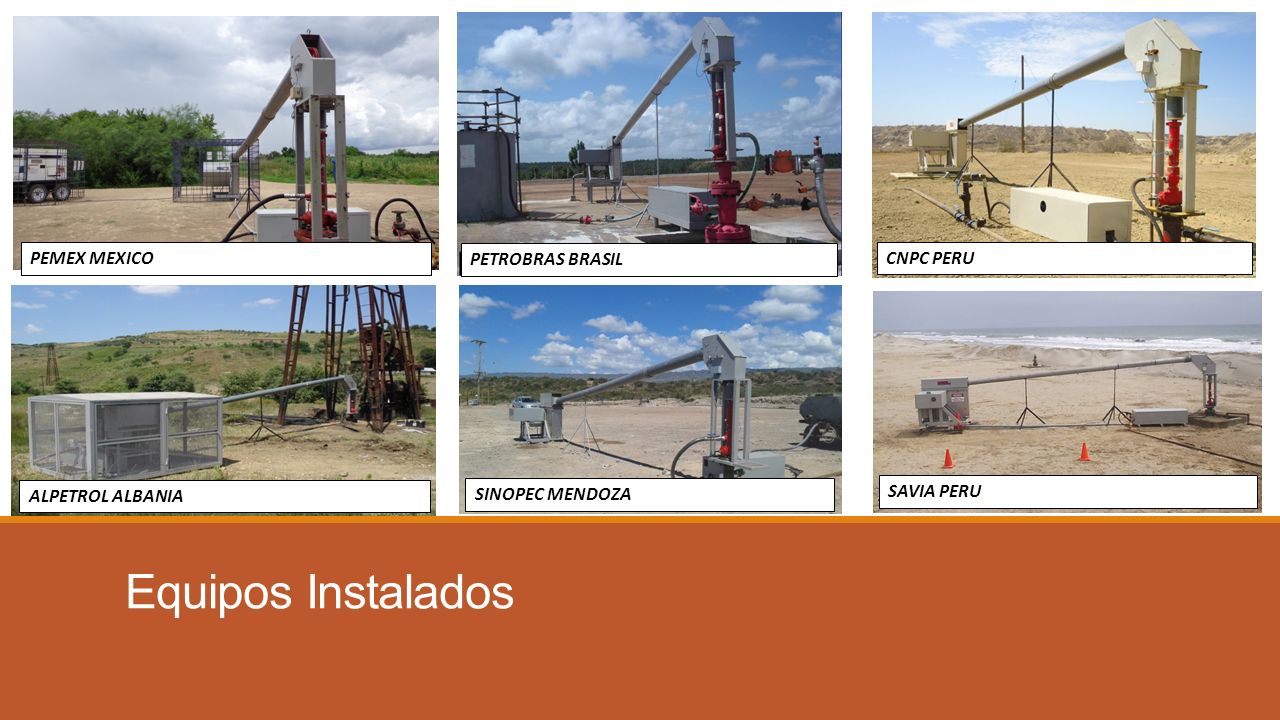

18 Equipos Instalados PETROBRAS BRASIL CNPC PERU SINOPEC MENDOZA SAVIA PERU ALPETROL ALBANIA PEMEX MEXICO

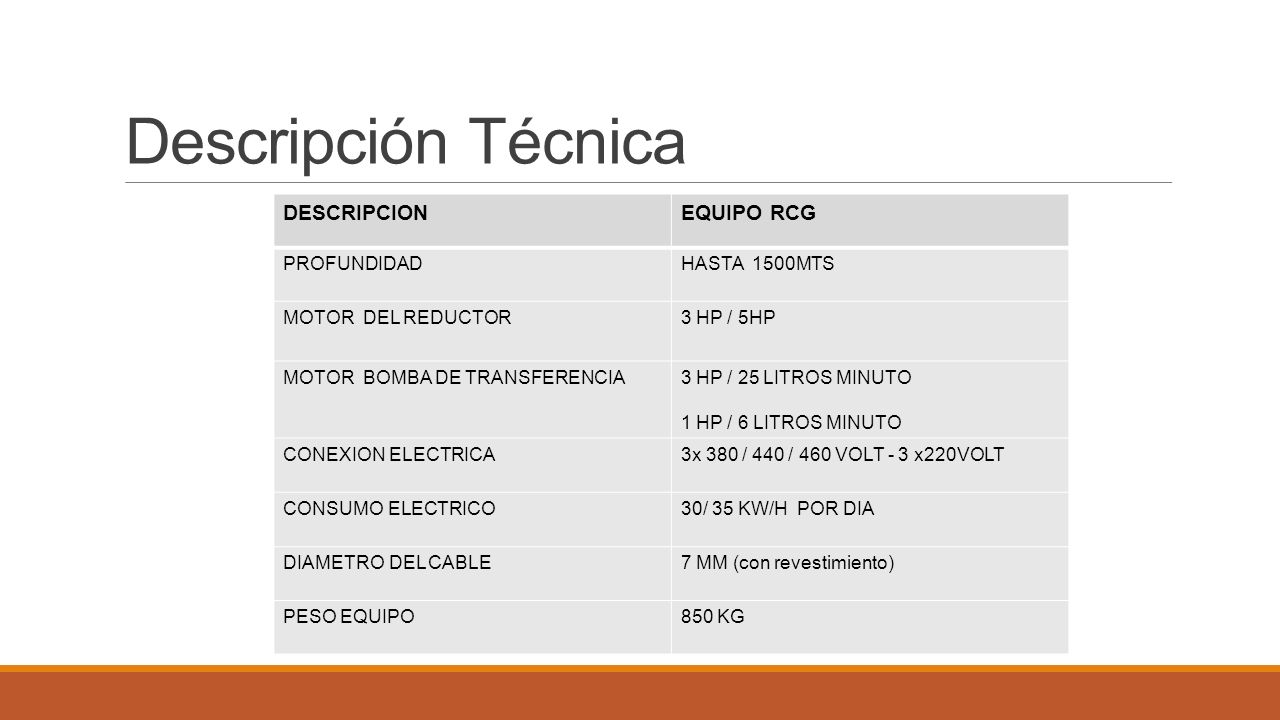

19 Descripción Técnica DESCRIPCIONEQUIPO RCG PROFUNDIDADHASTA 1500MTS MOTOR DEL REDUCTOR3 HP / 5HP MOTOR BOMBA DE TRANSFERENCIA3 HP / 25 LITROS MINUTO 1 HP / 6 LITROS MINUTO CONEXION ELECTRICA3x 380 / 440 / 460 VOLT - 3 x220VOLT CONSUMO ELECTRICO30/ 35 KW/H POR DIA DIAMETRO DEL CABLE7 MM (con revestimiento) PESO EQUIPO850 KG

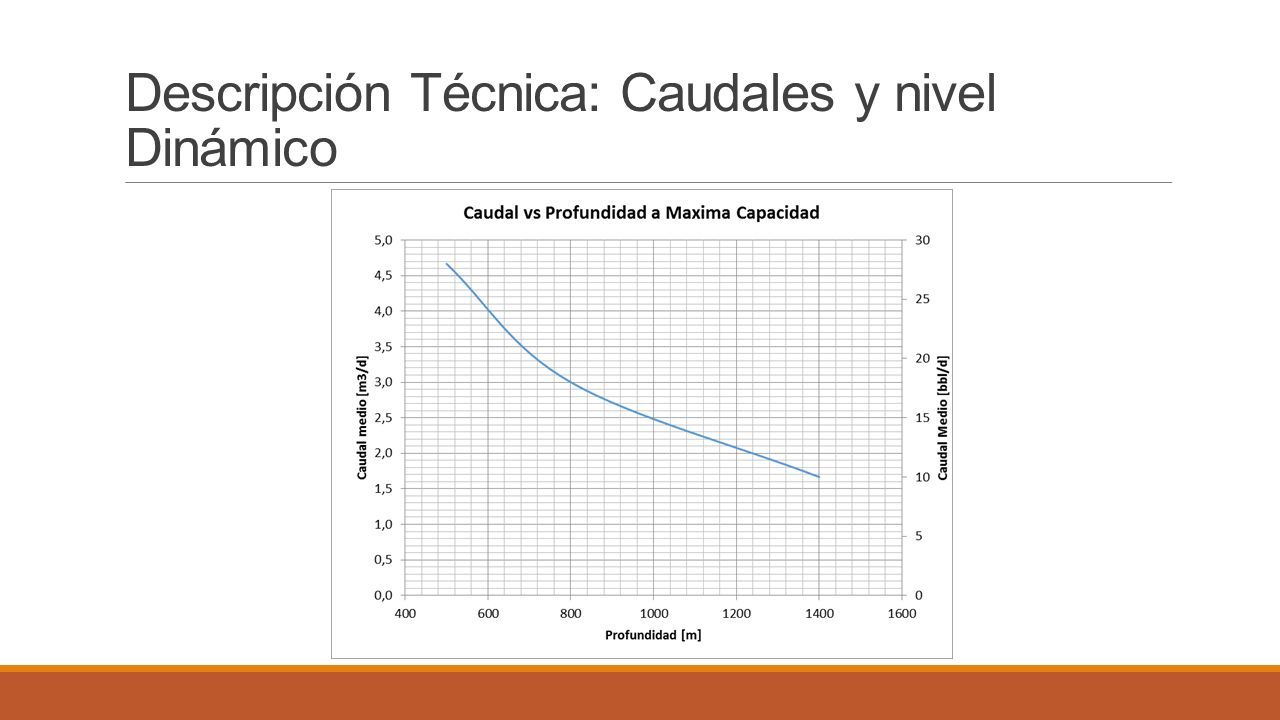

20 Descripción Técnica: Caudales y nivel Dinámico

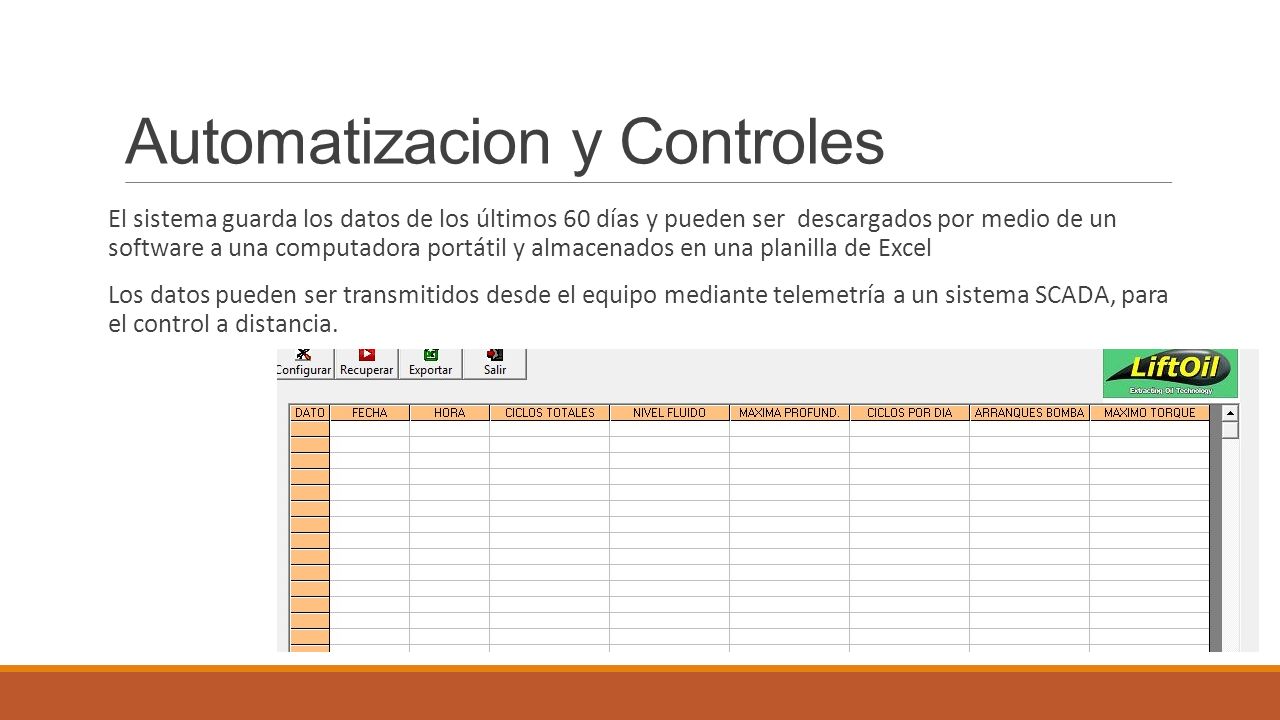

21 Automatizacion y Controles El sistema guarda los datos de los últimos 60 días y pueden ser descargados por medio de un software a una computadora portátil y almacenados en una planilla de Excel Los datos pueden ser transmitidos desde el equipo mediante telemetría a un sistema SCADA, para el control a distancia.

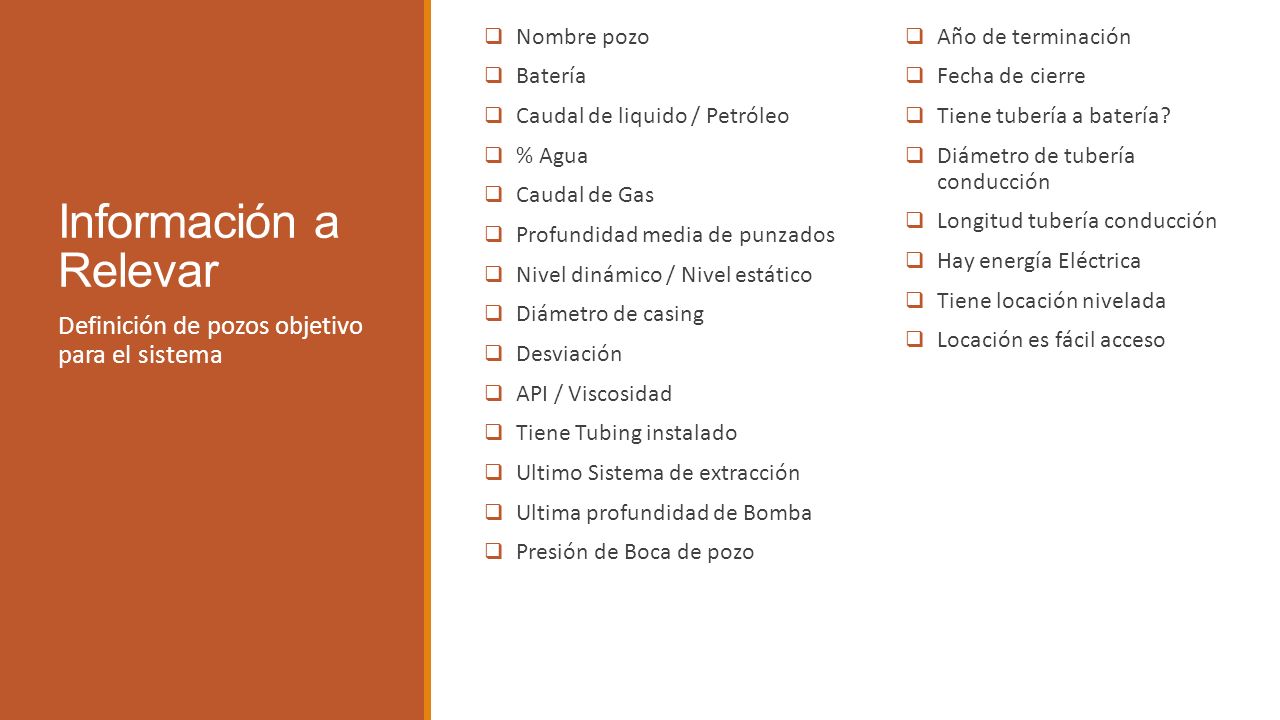

22 Información a Relevar Definición de pozos objetivo para el sistema  Nombre pozo  Batería  Caudal de liquido / Petróleo  % Agua  Caudal de Gas  Profundidad media de punzados  Nivel dinámico / Nivel estático  Diámetro de casing  Desviación  API / Viscosidad  Tiene Tubing instalado  Ultimo Sistema de extracción  Ultima profundidad de Bomba  Presión de Boca de pozo  Año de terminación  Fecha de cierre  Tiene tubería a batería?  Diámetro de tubería conducción  Longitud tubería conducción  Hay energía Eléctrica  Tiene locación nivelada  Locación es fácil acceso

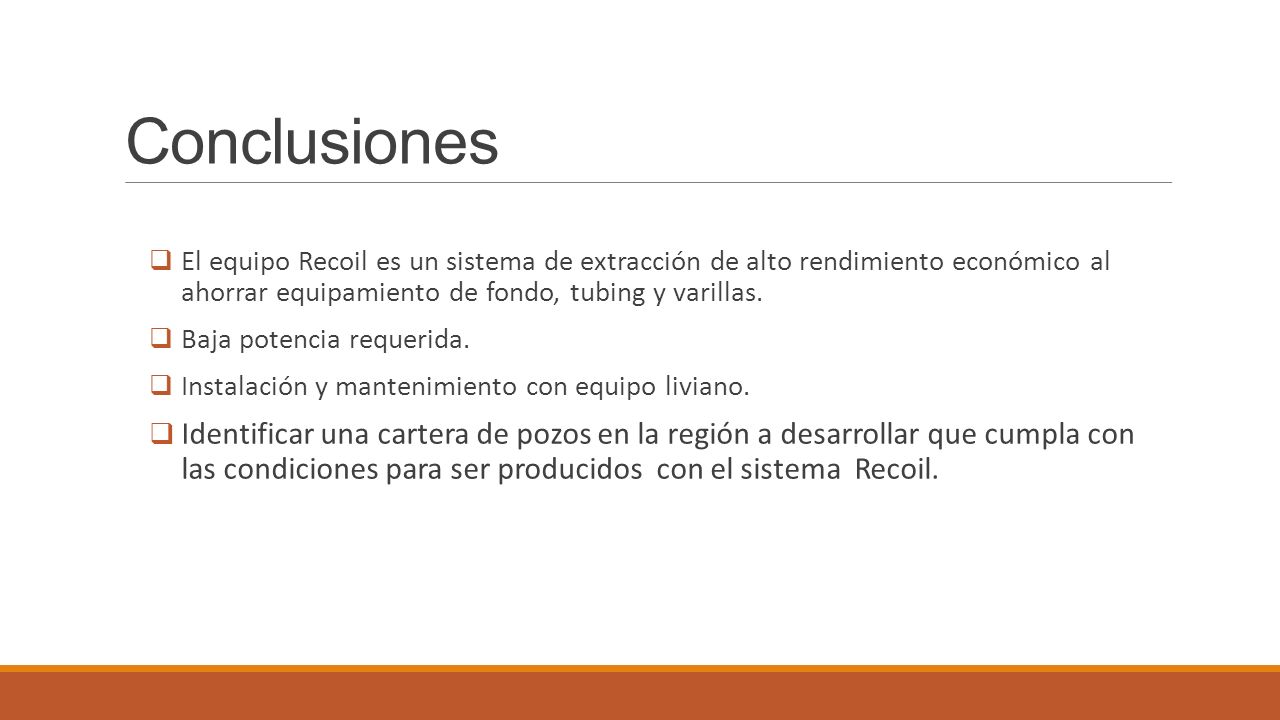

23 Conclusiones  El equipo Recoil es un sistema de extracción de alto rendimiento económico al ahorrar equipamiento de fondo, tubing y varillas.  Baja potencia requerida.  Instalación y mantenimiento con equipo liviano.  Identificar una cartera de pozos en la región a desarrollar que cumpla con las condiciones para ser producidos con el sistema Recoil.

24 LIFTOIL SA www.liftoil.com.ar info@liftoil.com.ar
